INSTRUKCJA OBSŁUGI AWZ516 PULSAR

PC1 Moduł przekaźnika czasowego.

Wydanie: 6 z dnia 21.08.2023 Zastępuje wydanie: 5 z dnia 01.03.2018

PL

Cechy:

• zasilanie 10 ÷ 16 V DC
• 18 programów czasowo-logicznych
- zakres mierzonych czasów do 100 godz.
- duża dokładność odmierzanych czasów
- duża obciążalność styków przekaźnika
- wyświetlacz LED
- trzy przyciski funkcyjne
- wyzwalanie plusem „S+“ lub masą „S-„
- wejście resetujące wyzwalane masą „R-„
- sygnalizacja optyczna napięcia zasilania i stanu wyjścia przekaźnikowego
- możliwość realizacji dodatkowych programów czasowo-logicznych na zamówienie
- gwarancja - 2 lata od daty produkcji

SPIS TREŚCI.

1. Opis ogólny. 1
2. Rozmieszczenie elementów....2
3. Programowanie modułu czasowego....3
4. Podgląd parametrów aktualnie ustawionego programu....4
5. Podgląd stanu....4
6. Programy czasowe....5
7. Przykład programowania....10

Moduł czasowy fabrycznie ustawiony jest w trybie programu PR0 z załączonym przekaźnikiem REL.

1. Opis ogólny.

Moduł czasowy PC1 jest przekaźnikiem umożliwiającym realizację programów czasowo-logicznych. Urządzenie cechuje uniwersalność, duża dokładność odmierzanego czasu oparta na oscylatorze kwarcowym oraz możliwość jego precyzyjnego i powtarzalnego nastawienia. Przekaźnik można zastosować do wydłużenia krótkich impulsów sterujących np. sterujących pracą rygli, zwór elektromagnetycznych, sterowania bistabilnego itp. Przekaźnik znajduje zastosowanie w obwodach automatyki i sterowania oraz projektach kontroli dostępu, z logicznymi zależnościami od stanu: kontrolera, czujnika otwarcia drzwi (kontaktrona), przycisku wyjścia itp.

2. Rozmieszczenie elementów.

Na rysunku poniżej przedstawiono rozmieszczenie najważniejszych elementów i złącz modułu przekaźnikowego.

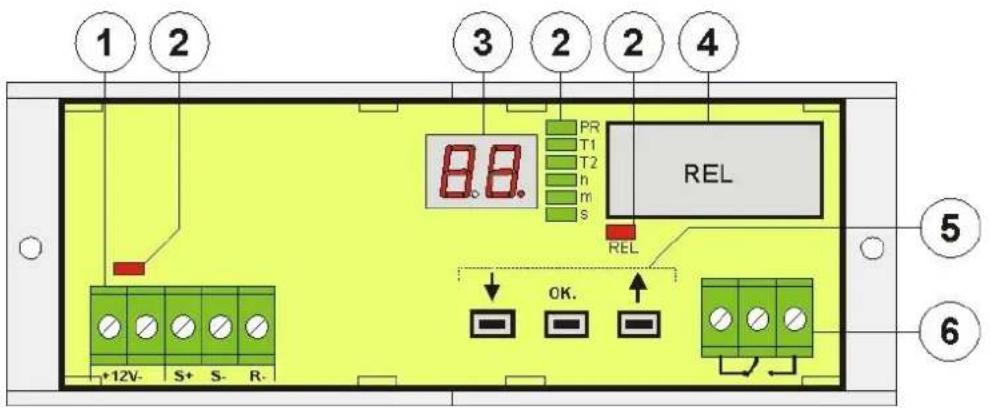

Rys. 1. Widok modułu.

Tabela 1. Opis elementów i złącz modułu.

Numer [rys. 1]	Opis
1	Złącze:+12V- - zasilanie modułu, napięcie DCS+ - wejście sterujące wyzwalane plusem zasilaniaS- - wejście sterujące wyzwalane masąR- - wejście resetujące wyzwalane masą
2	Diody LED – sygnalizacja optycznaczerwona – napięcie zasilaniaREL – świeci, przekaźnik załączonyPR – miga – tryb programowania, świeci – podgląd aktualnego programuT1 – sygnalizacja czasu T1T2 – sygnalizacja czasu T2h – sygnalizacja godzin (0-99h)m – sygnalizacja minut (0-59m)s – sygnalizacja sekund (0-59s)
3	Wyświetlacz LED.
4	Przekaźnik
5	Przyciski↓ - Zmniejszenie parametru, przesunięcie o poziom niżej menu↑ - Zwiększenie parametru, przesunięcie o poziom wyżej menuOK. - Zatwierdzenie ustawienia
6	Złącze przekaźnika RELUWAGA! Na rysunku 1 układ styków przedstawia stan beznapięciowy przekaźnika.

3. Programowanie modułu czasowego.

Jeżeli podczas programowania nastąpi przerwa w ustawianiu parametrów przez czas dłuższy niż 30s to moduł automatyczne wyjdzie z trybu programowania bez zapisywania dokonanych zmian.

1) Przycisnąć równocześnie przez 5s przyciski ↓ i ↑ aby wejść w tryb programowania.
Dioda LED „PR” będzie migać a na wyświetlaczu pojawi się numer aktualnie zapisanego programu.
2) Przyciskami ♦ub wybrać odpowiedni numer programu. Wybór zatwierdzić naciskając przycisk „OK.”
3) Przyciskami ↓ub dokonać ustawienia godzin czasu „T1” (jeżeli jest wymagany do działania funkcji). Diody LED „T1” i „h” świecą. Ustawienie zatwierdzić przyciskiem „OK.”
4) Przyciskami ↓ub ♦okonać ustawienia minut czasu „T1”. Diody LED „T1” i „m” świecą. Ustawienie zatwierdzić przyciskiem „OK.”
5) Przyciskami ↓ub ♦ dokonać ustawienia sekund czasu „T1”. Diody LED „T1” i „s” świecą. Ustawienie zatwierdzić przyciskiem „OK.”
6) Przyciskami ↓ub dokonać ustawienia godzin czasu „T2” (jeżeli jest wymagany do działania funkcji). Diody LED „T2” i „h” świecą. Ustawienie zatwierdzić przyciskiem „OK.”
7) Przyciskami ↓ub ♠dokonać ustawienia minut czasu „T2”. Diody LED „T2” i „m” świecą. Ustawienie zatwierdzić przyciskiem „OK.”
8) Przyciskami ↓ub dokonać ustawienia sekund czasu „T2”. Diody LED „T2” i „s” świecą. Ustawienie zatwierdzić przyciskiem „OK.”
9) Na wyświetlaczu pojawi się przesuwający tekst „ready” informujący o gotowości modułu do pracy według wybranego programu i zadanych czasów.

4. Podgląd parametrów aktualnie ustawionego programu.

Numer programu oraz parametry z jakimi pracuje moduł czasowy można sprawdzić naciskając przez 3s przycisk OK. Dioda LED „PR” zaświeci się a na wyświetlaczu pojawi się numer aktualnie zaprogramowanego programu.

Naciskając przyciski ↓ lub ↑ na wyświetlaczu otrzymujemy kolejno informacje o ustawionych parametrach czasowych programu w kolejności zgodnie z diagramem z rozdz. 3 „Programowanie modułu czasowego”.

Wyjście z trybu podglądu nastąpi po ponownym naciśnięciu przycisku OK. lub po 5 sekundach od ostatniego naciśnięcia przycisku.

5. Podgląd stanu.

Podczas normalnej pracy możliwe jest podglądnięcie stanu pracy modułu czasowego. Naciskając przycisk lub na wyświetlaczu prezentowane są kolejne informacje w sposób następujący:

Odliczanie czasu - godziny

Świeci dioda "h" oraz "T1" lub "T2"

Odliczanie czasu - minuty

Świeci dioda "m." oraz "T1" lub "T2"

Odliczanie czasu - sekundy

Świeci dioda "s" oraz "T1" lub "T2"

Podgląd stanu wejść R i S

Migająca kropka sygnalizuje odmierzanie czasu pracującego modułu

6. Programy czasowe.

PRO - Stale załączenie lub wyłączenie.

W tym trybie pracy przyciskiem „OK.” można dokonać stałego załączenia lub wyłączenia przekaźnika.

Stan przekaźnika pamiętany jest po odłączeniu zasilania i po jego załączeniu natychmiast przywracany.

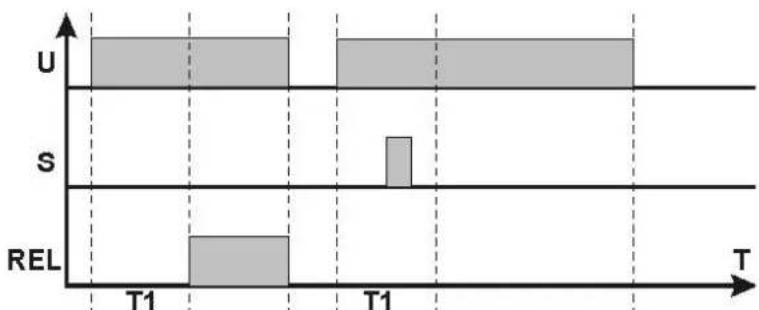

PR1 - Opóźnione załączenie o czas T1 z możliwością blokady - cykl jednorazowy.

Po załączeniu zasilania następuje odmierzenie nastawionego czasu T1 a następnie załączenie przekaźnika „REL”. Stan ten jest utrzymywany do momentu odłączenia zasilania.

Jeżeli podczas odmierzanego czasu T1 pojawi się sygnał wyzwalający „S” (zbocze narastające) wówczas nastąpi zablokowanie modułu i przekaźnik nie załączy się.

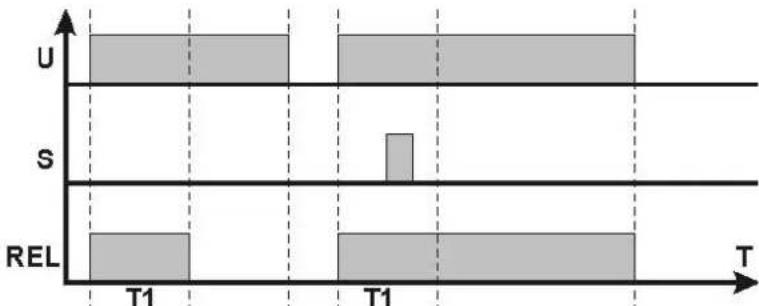

PR2 - Opóźnione wyłączenie o czas T1 z możliwością blokady – cykl jednorazowy.

Po załączeniu zasilania od razu następuje załączenie przekaźnika „REL” na czas T1. Po odmierzeniu nastawionego czasu T1 przekaźnik „REL” zostaje wyłączony. Stan ten jest utrzymywany do momentu odłączenia zasilania.

Jeżeli podczas odmierzanego czasu T1 pojawi się sygnał wyzwalający „S” (zbocze narastające) wówczas nastąpi zablokowanie modułu i przekaźnik nie wyłączyć się.

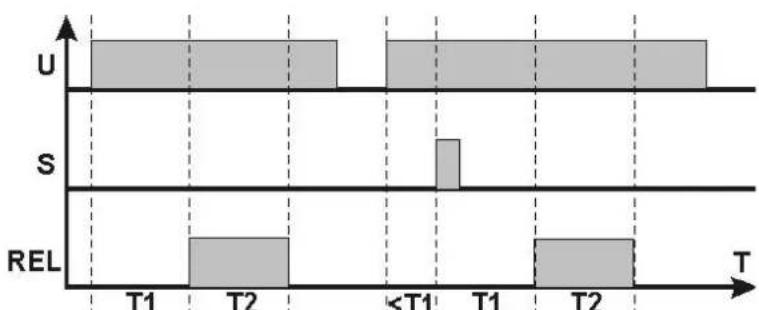

PR3 - Opóźnione załączenie o czas T1 na czas T2 z kasowaniem czasu T1– cykl jednorazowy.

Po załączeniu zasilania następuje odmierzenie nastawionego czasu T1 a następnie załączenie przekaźnika „REL” na nastawiony czas T2. Po odmierzeniu czasu T2 przekaźnik wyłącza się. Stan ten jest utrzymywany do momentu odłączenia zasilania.

Jeżeli podczas odmierzanego czasu T1 pojawi się sygnał wyzwalający „S” (zbocze narastające) wówczas nastąpi skasowanie odmierzonego czasu i rozpoczęcie odmierzania czasu T1 od początku.

| Time | U | S | REL | |------|------|------|------| | T1 | U | - | - | | T2 | U | - | - | | PR4 - Opóźnione wyłączenie o czas T1 na czas T2 z kasowaniem czasu T1– cykl jednorazowy. Po załączeniu zasilania od razu następuje załączenie przekaźnika „REL” na czas T1. Po odmierzeniu nastawionego czasu T1 przekaźnik „REL” zostaje wyłączony na nastawiony czas T2. Po odmierzeniu czasu T2 przekaźnik ponownie się załącza. Stan ten jest utrzymywany do momentu odłączenia zasilania. Jeżeli podczas odmierzanego czasu T1 pojawi się sygnał wyzwalający „S” (zbocze narastające) wówczas nastąpi skasowanie odmierzonego czasu i rozpoczęcie odmierzania czasu T1 od początku.

| Time | U | S | REL | |------|------|------|------| | T1 | U | - | REL | | T2 | U | - | REL | | PR5 - Opóźnione załączenie z wydłużaniem czasu załączenia T2 o czas Ts – cykliczny. Po załączeniu zasilania następuje odmierzenie nastawionego czasu T1 a następnie załączenie przekaźnika „REL” na nastawiony czas T2. Stan ten wykonywany jest cyklicznie. Jeżeli podczas odmieranego czasu T2 pojawi się sygnał „S” (poziom) wówczas nastąpi wydłużenie odmieranego czasu dokładnie o czas trwania sygnału „S”.  Wydłużanie czasu następuje tylko podczas odmierzania czasu T2. PR6 - Opóźnione wyłączenie z wydłużaniem czasu wyłączenia T2 o czas Ts – cykliczny. Po załączeniu zasilania od razu następuje załączenie przekaźnika „REL” na czas T1. Po odmierzeniu nastawionego czasu T1 przekaźnik „REL” zostaje wyłączony na nastawiony czas T2. Stan ten wykonywany jest cyklicznie. Jeżeli podczas odmierzanego czasu T2 pojawi się sygnał „S” (poziom) wówczas nastąpi wydłużenie odmierzanego czasu dokładnie o czas trwania sygnału „S”.  Wydłużanie czasu następuje tylko podczas odmierzania czasu T2. PR7 – Tryb bistabilny. Pojawienie się sygnału wyzwalającego „S” (zbocze narastające) powoduje natychmiastowe przełączenie przekaźnika REL w stan przeciwny.  PR8 - Wydłużenie impulsu o czas T1 - od zbocza narastającego. Pojawienie się sygnału wyzwalającego „S” (zbocze narastające) powoduje natychmiastowe załączenie przekaźnika „REL” na czas T1. Po odmierzeniu nastawionego czasu T1 przekaźnik „REL” zostaje wyłączony. Jeżeli podczas odmierzanego czasu T1 pojawi się kolejny sygnał wyzwalający „S” to nie wpłynie on na odmierzany czas załączenia przekaźnika „REL”.  PR9 - Wydłużenie impulsu o czas T1- od zbocza narastającego z kasowaniem czasu T1. Pojawienie się sygnału wyzwalającego „S” (zbocze narastające) powoduje natychmiastowe załączenie przekaźnika „REL” na czas T1. Po odmierzeniu nastawionego czasu T1 przekaźnik „REL” zostaje wyłączony. Jeżeli podczas odmierzanego czasu T1 pojawi się kolejny sygnał wyzwalający „S” (zbocze narastające) wówczas nastąpi skasowanie odmierzonego czasu i rozpoczęcie odmierz  PR10 - Wydłużenie impulsu o czas T1 - od zbocza opadającego. Pojawienie się sygnału wyzwalającego „S” (zbocze narastające) powoduje natychmiastowe załączenie przekaźnika „REL”. Po zaniku sygnału „S” (zbocze opadające) przekaźnik „REL” pozostaje jeszcze załączony przez nastawiony czas T1. Jeżeli podczas odmierzanego czasu T1 pojawi się kolejny sygnał wyzwalający „S” to nie wpłynie on na odmierzany czas załączenia przekaźnika „REL”.  PR11 - Wydłużenie impulsu o czas T1 z kasowaniem czasu T1 - od zbocza opadającego. Pojawienie się sygnału wyzwalającego „S” (zbocze narastające) powoduje natychmiastowe załączenie przekaźnika „REL”. Po zaniku sygnału „S” (zbocze opadające) przekaźnik „REL” pozostaje jeszcze załączony przez nastawiony czas T1. Jeżeli podczas odmieranego czasu T1 pojawi się kolejny sygnał wyzwalający „S” (zbocze narastające) wówczas nastąpi skasowanie

| State | Start Time | End Time | |-------|------------|----------| | U | T1 | T1 | | S | odmierzonego czasu a po zaniku sygnału „S” (zbocze opadające) rozpoczęcie odmierzania czasu T1 od początku. PR12 - Opóźnienie impulsu o czas T1 na czas T2. Pojawienie się sygnału wyzwalającego „S” (zbocze narastające) powoduje odmierzenie nastawionego czasu T1 a następnie załączenie przekaźnika „REL” na nastawiony czas T2. Jeżeli podczas odmierzanego czasu T1 lub T2 pojawi się kolejny sygnał wyzwalający „S” to nie wpłynie on na pracę w tym cyklu.  Każdy następny cykl może rozpocząć się dopiero po zakończeniu odmierzanego czasu T2. PR13 - Opóźnienie impulsu o czas T1 na czas T2 z kasowaniem czasu T1. Pojawienie się sygnału wyzwalającego „S” (zbocze narastające) powoduje odmierzenie nastawionego czasu T1 a następnie załączenie przekaźnika „REL” na nastawiony czas T2. Jeżeli podczas odmierzanego czasu T1 pojawi się kolejny sygnał wyzwalający „S” wówczas nastąpi skasowanie odmierzonego czasu i rozpoczęcie odmierzania czasu T1 od początku.

| Time | U | S | REL | |------|-----|-----|-----| | T1 | 0 | 1 | 0 | | T2 | 0 | 0 | 1 | | Jeżeli podczas odmierzanego czasu T2 pojawi się kolejny sygnał wyzwalający „S” to nie wpłynie on na odmierzany czas załączenia przekaźnika „REL”. Każdy następny cykl może rozpocząć się dopiero po zakończeniu odmierzanego czasu T2. PR14 - Opóźnienie załączenia o czas T1 i wyłączenia o czas T2. Pojawienie się sygnału wyzwalającego „S” (zbocze narastające) powoduje odmierzenie nastawionego czasu T1 a następnie jeżeli sygnał „S” jest nadal obecny to nastąpi załączenie przekaźnika „REL”. Przekaźnik jest załączony przez cały czas trwania sygnału „S”. Po zaniku sygnału wyzwalającego „S” (zbocze opadające) następuje odmierzenie czasu T2 a następnie wyłączenie przekaźnika REL.

| Time | U | S | REL | |------|------|------|------| | T1 | High | High | Low | | T2 | High | Low | Low | | Jeżeli czas trwania sygnału wyzwalającego będzie krótszy od T1 wówczas nie nastąpi załączenie przekaźnika REL. Jeżeli podczas odmierzanego czasu T2 pojawi się kolejny sygnał wyzwalający „S” to nie wpłynie on na pracę w tym cyklu. Każdy następny cykl może rozpocząć się dopiero po zakończeniu odmierzanego czasu T2. PR15 - Opóźnienie załączenia o czas T1 i wyłączenia o czas T2 z kasowaniem czasu T2. Pojawienie się sygnału wyzwalającego „S” (zbocze narastające) powoduje odmierzenie nastawionego czasu T1 a następnie jeżeli sygnał „S” jest nadal obecny to nastąpi załączenie przekaźnika „REL”. Przekaźnik jest załączony przez cały czas trwania sygnału „S”. Po zaniku sygnału  wyzwalającego „S” (zbocze opadające) następuje odmierzenie czasu T2 a następnie wyłączenie przekaźnika REL. Jeżeli czas trwania sygnału wyzwalającego będzie krótszy od T1 wówczas nie nastąpi załączenie przekaźnika REL. Jeżeli podczas odmieranego czasu T2 pojawi się kolejny sygnał wyzwalający „S” wówczas nastąpi skasowanie odmierzonego czasu i rozpoczęcie odmierzania czasu T2 od początku. Każdy następny cykl może rozpocząć się dopiero po zakończeniu odmierzanego czasu T2.

PR16 - Losowe przełączanie na T1 i T2

Po załączeniu zasilania od razu następuje załączenie przekaźnika „REL” na losowo wybrany czas z zakresu T1 ÷ T2. Po odmierzeniu czasu przekaźnik „REL” zostaje wyłączony na kolejny losowo wybrany czas z zakresu T1 ÷ T2. Stan ten wykonywany jest cyklicznie. Jeżeli w czasie gdy przekaźnik REL jest wyłączony pojawi się sygnał wyzwalający „S” (zbocze narastające) wówczas nastąpi jego załączenie na losowo wybrany czas z zakresu T1 ÷ T2. Pojawienie się sygnału wyzwalającego „S” podczas gdy przekaźnik jest załączony nie wpływa na jego pracę.  PR17 - Załączanie na czas T1 po wykryciu zbocza narastającego i T2 po wykryciu zbocza opadającego. Pojawienie się sygnału wyzwalającego „S” (zbocze narastające) powoduje odmierzenie nastawionego czasu T1. Po odmierzeniu nastawionego czasu T1 przekaźnik „REL” zostaje wyłączony. Po zaniku sygnału wyzwalającego „S” (zbocze opadające) następuje odmierzenie czasu T2 a następnie wyłączenie przekaźnika REL.  Jeżeli czas trwania sygnału wyzwalającego będzie krótszy od T1 wówczas po zakończeniu odmierzania czasu T1 nastąpi jeszcze odmierzenie czasu T2 a dopiero potem wyłączenie przekaźnika REL. Jeżeli podczas odmierzanego czasu T2 pojawi się sygnał wyzwalający „S” (zbocze narastające) wówczas po zakończeniu odmierzania czasu T2 nastąpi jeszcze odmierzenie czasu T1 a dopiero potem wyłączenie przekaźnika REL.

PR18 - Cykliczny

Pojawienie się sygnału wyzwalającego „S” (zbocze narastające) powoduje natychmiastowe załączenie przekaźnika „REL” na czas T1. Po odmierzeniu nastawionego czasu T1 przekaźnik „REL” zostaje wyłączony na czas T2. Stan ten wykonywany jest cyklicznie.

7. Przykład programowania.

Przykład przedstawia sposób zaprogramowania modułu czasowego który będzie pełnił funkcję powiadomienia w przypadku gdy w pomieszczeniu klimatyzowanym pozostawiono otwarte drzwi przy następujących założeniach: \- dopuszczalny czas otwarcia drzwi: T1 = 1min 30s \- minimalny czas sygnalizacji alarmu: T2 = 5s Program który zostanie wykorzystany to PR14 „Opóźnienie załączenia o czas T1 i wyłączenia o czas T2”.

| Time | U | S | REL | |------|------|------|------| | T1 | | | | | T2 | | | | | 1) Przycisnąć równocześnie przez 5s przyciski ↓ i ↑ aby wejść w tryb programowania. Dioda LED „PR” będzie migać a na wyświetlaczu pojawi się numer aktualnie zapisanego programu. 2) Przyciskami ↓ lub ↑ wybrać program nr 14. Wybór zatwierdzić naciskając przycisk „OK.” 3) Diody LED „T1” i „h” świecą (tryb ustawiania czasu „T1”). Nacisnąć ponownie przycisk OK. aby pozostawić zerową wartość liczby godzin. 4) Diody LED „T1” i „m” świecą. Przyciskami lub ustawić wartość 1. Ustawienie zatwierdzić przyciskiem „OK.” 5) Diody LED „T1” i „s” świecą. Przyciskami lub ↑stawić wartość 30. Ustawienie zatwierdzić przyciskiem „OK.” 6) Diody LED „T2” i „h” świecą (tryb ustawiania czasu „T2”). Nacisnąć ponownie przycisk OK. aby pozostawić zerową wartość liczby godzin. 7) Diody LED „T2” i „m” świecą. Nacisnąć ponownie przycisk OK. aby pozostawić zerową wartość liczby godzin. 8) Diody LED „T2” i „s” świecą. Przyciskami lub ustawić wartość 5. Ustawienie zatwierdzić przyciskiem „OK.” 9) Na wyświetlaczu pojawi się przesuwający tekst „ready” informujący o gotowości modułu do pracy według programu PR14 i zadanych czasów.  Tabela 2. Parametry techniczne.

Napięcie zasilania	10÷16V DC
Pobór prądu	20 mA/65 mA (przekaźnik nieaktywny/ aktywny) (±5%)
Wejście S+	sterowanie 10÷16V DC
Wejście S-	sterowanie 0V (GND)
Wejście R-	sterowanie 0V (GND)
Ilość programów czasowo-logicznych	18(możliwość realizacji dodatkowych programów czasowo-logicznych na zamówienie)
Zakresy czasowe	0,1s ÷ 100h (zapisywane w pamięci EEPROM)
Ilość przekaźników	1
Maksymalne napięcie łączeniowe	250V AC /30V DC
Maksymalny prąd łączeniowy	10 A
Maksymalna rezystancja styku	<100 mOhm
Sygnalizacja optyczna	- diody LED- wyświetlacz LED 7-segmentowy podwójny
Warunki pracy	II klasa środowiskowa,-10°C ÷ 40°C, wilgotność względna 20%...90% bez kondensacji
Wymiary	L=120, W=43, H=22 [mm, +/-2]
Mocowanie	taśma montażowa lub wkręty montażowe x2 (otwory ∅3mm)
Złącza	Φ0,51mm÷2,05mm (AWG 24-12)
Waga netto/brutto	0,060 /0,11 [kg]

OZNAKOWANIE WEEE

Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi odpadami. Według dyrektywy WEEE obowiązującej w UE dla zużytego sprzętu elektrycznego i elektronicznego należy stosować oddzielne sposoby utylizacji.

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl ZOBACZ
