INSTRUKCJA OBSŁUGI KZ60 Lider
INSTRUKCJA OBSŁUGI ZAMIATARKI SPALINOWEJ

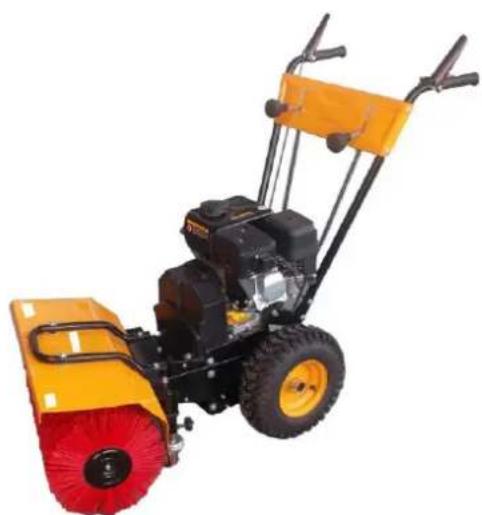

LIDER KZ60
Instrukcja oryginalne, wydanie drugie, marzec 2014 r.
Wyprodukowano w Chinach
Przed uruchomieniem przeczytaj instrukcję obsługi urządzenia i silnika spalinowego!
SPIS TREŚCI
1.Uwagi ogólne 3
1.1 Przeznaczenie 3
1.2 Informacje o urządzeniu....3
- Zasady bezpieczeństwa 3
2.1 Ogólne zasady bezpieczeństwa 3
2.2 Wskazówki bezpieczeństwa dla użytkownika /obsługującego 4
2.3 Wskazówki bezpieczeństwa pracy z zamiatarką....5
2.4. Objasnienie piktogramów 5
-
Dane techniczne 5
-
Elementy urządzenia 6
- Uruchomienie....6
5.1 Przygotowanie do pierwszego uruchomienia....6
5.2 Zasady obsługi....7
6.Obsługa i konserwacja 9
6.1 Ogólne wskazówki 9
6.2 Nastawienia zamiatarki 9
6.3 Postój zamiatarki 9
- Zapytania i odpowiedzi 9
- Deklaracja zgodności WE 10
Uwaga!!!
Ze względu na ciągłe doskonalenie produktów zamieszczone rysunki, opisy mogą się różnić od zakupionego towaru oraz mogą zawierać elementy opcjonalne lub specjalistyczne nieprzewidziane w wersji standardowej. Różnice te nie mogą być podstawą do reklamacji. Wszelkie dane zawarte w niniejszej instrukcji są zgodne z informacjami aktualnymi w chwili oddania do druku i mają jedynie charakter informacyjny. Zastrzega się prawo do wprowadzenia zmian specyfikacji technicznych i funkcjonowania wynikających z postępu technicznego. W razie wątpliwości prosimy o kontakt z najbliższym serwisem lub sprzedawcą.
1.Uwagi ogólne
1.1 Przeznaczenie
Zamiatarka jest przeznaczona do pielęgnacji powierzchni brukowanych, chodników i ścieżek, parkingów, również w warunkach zimowych.
Inne użytkowanie zamiatarki jest niezgodne z przeznaczeniem. Za szkody wynikające z użytkowania zamiatarki niezgodnie z przeznaczeniem producent nie ponosi
odpowiedzialności, ryzyko ponosi wyłącznie użytkownik.
Aby użytkować zamiatarkę zgodnie z jej przeznaczeniem należy zastosować się do podanych przez producenta zaleceń użytkowania, obsługi i konserwacji.
1.2 Informacje o urządzeniu
Niniejsza instrukcja obsługi dotyczy ręcznie prowadzonej zamiataki Handy KZ60 z silnikiem spalinowym.
Przy zamawianiu osprzętu lub części zamiennych należy podać z tabliczki znamionowej oznaczenie modelu i numer seryjny maszyny. Zamawiający osprzęt i części zamienne musi składać zamówienie u przedstawiciela producenta lub w autoryzowanym serwisie (patrz www.krysiak.pl lub tel 61 650 75 34.
Prace naprawcze należy wykonywać w punktach serwisowych. Nie należy stosować osprzętu i części zamiennych od innych producentów. Oryginalne części zamienne i oryginalny osprzęt zapewniają bezpieczeństwo użytkowania.
Zastosowanie części od innych producentów wyłącza odpowiedzialność producenta za powstałe szkody.
2. Zasady bezpieczeństwa
2.1 Ogólne zasady bezpieczeństwa
Niniejsza instrukcja obsługi zawiera podstawowe wskazówki, których należy przestrzegać przy przygotowaniu zamiatarki do pracy, podczas eksploatacji i konserwacji. Użytkownik urządzenia jest zobowiązany zapoznać się z instrukcją obsługi przed uruchomieniem i używaniem zamiatarki.
Instrukcja obsługi powinna być zawsze dostępna dla użytkownika.
Nieprzestrzeganie wskazówek bezpieczeństwa może stanowić zagrożenie dla ludzi, środowiska i urządzenia.
Nieprzestrzeganie wskazówek bezpieczeństwa spowoduje nie uznanie roszczeń odszkodowawczych.
Nie przestrzeganie instrukcji obsługi może skutkować następującymi zagrożeniami:
- Zagrożenie dla osób wynikające z braku zabezpieczenia przestrzeni roboczej.
- Uszkodzeniem ważnych funkcji maszyny.
- Niewłaściwą obsługą i konserwacja.
- Zagrożenie dla osób na wskutek oddziaływania mechanicznego i chemicznego.
- Zagrożenie dla środowiska poprzez wyciek benzyny i oleju silnikowego.
Oprócz niniejszej instrukcji obsługi należy przestrzegać krajowych przepisów bezpieczeństwa, oraz wewnętrznych regulaminów pracy.
Ponadto obowiązują przepisy bezpieczeństwa zawarte w oddzielnej instrukcji obsługi silnika.
Oznaczenia ostrzegawcze instrukcji obsługi
Pokazany znak ( trójkąt z wykrzyknikiem w środku) informuje, że nieprzestrzeganie przepisów zawartych w instrukcji obsługi, może spowodować obrażenia i znaczne szkody mienia.
2.2 Wskazówki bezpieczeństwa dla użytkownika /obsługującego
- Przed przystąpieniem do eksploatacji należy zapoznać się z zespołami zamiatarki, elementami obsługi i prawidłowym sposobem użytkowania.
- Eksploatować zamiatarkę tylko z zamontowanymi prawidłowo zabezpieczeniami ochronnymi ( szczególnie z osłoną pasków klinowych).
- Przy pracy z zamiatarką należy nosić obcisłe ubranie oraz solidne obuwie.
- Nie pozostawiać zamiatarki bez nadzoru. Zabezpieczyć przed stoczeniem się maszyny oraz przed nieuprawnionym użytkowaniem.
- Przed uruchomieniem sprawdzić czy w zbiorniku jest wystarczająca ilość paliwa. Nie tankować w pomieszczeniu zamkniętym oraz przy włączonym lub gorącym silniku. W przypadku rozlania benzyny nie uruchamiać silnika! Wytrzeć powierzchnie lub poczekać do momentu odparowania oparów benzyny.
- Po tankowaniu zbiornik paliwa musi być skutecznie zamknięty. W miejscu przechowywania paliwa zabronione jest stosowanie otwartego ognia, palenie papierosów i powodowanie iskrzenia. Benzynę przechowywać wyłącznie w przeznaczonych do tego celu hermetycznych pojemnikach.
- W przypadku uszkodzenia zbiornika lub korka paliwa należy natychmiast go wymienić!
- Silnika nigdy nie uruchamiać w zamkniętych pomieszczeniach. Niebezpieczeństwo zatrucia!
- Prędkość zamiatarki należy ustawić w zależności od obszaru pracy.
- Należy mieć na uwadze, zagrożenie przewrócenia się na zboczach i silnych wzniesieniach. Przy silnych pochyleniach istnieje również zagrożenie stoczenia się zamiatarki (Obracające się szczotki można wykorzystać jako hamulec. Zamiatarką należy jeździć i parkować w poprzek zbocza!).
- Rak i nóg nie zbliżać do wirujących części zamiatarki.
- W obszarze pracy zamiatarki przebywanie osób (zwłaszcza dzieci) i zwierząt jest zabronione!
- Zabrania się przewożenia osób na zamiatarce!
- Przed przystąpieniem do czyszczenia, naprawy i przeglądu zamiatarki należy upewnić się, że wszystkie ruchome elementy znajdują się w stanie całkowitego bezruchu. Przestawić zapłon w pozycję "STOP". Następnie zdjęć nasadkę przewodu wysokiego napięcia ze świecy zapłonowej, aby uniknąć nieprzewidzianego uruchomienia silnika.
- Nigdy nie pozostawiać bez nadzoru zamiatarki z uruchomionym silnikiem.
- Przed umieszczeniem zamiatarki w zamkniętym pomieszczeniu należy poczekać, aż ostygnie silnik.
2.2.1 Kwalifikacje personelu i wskazówki.
Aby prawidłowo użytkować maszynę należy mieć pewność, że obsługujący zapoznał się dokładnie ze sposobem użytkowania zamiatarki. W przypadku wątpliwości należy uzupełnić wiadomości i znajomość elementów obsługi. Ponadto należy upewnić się, że instrukcja obsługi jest zrozumiała i znana obsługującemu.
Osobom poniżej 16 lat obsługa zamiatarki jest zabroniona!.
2.3 Wskazówki bezpieczeństwa pracy z zamiatarką.
-Przed przystąpieniem do czyszczenia, naprawy i przeglądu zamiatarki należy upewnić się, że wszystkie ruchome elementy znajdują się w stanie całkowitego bezruchu. Przestawić zapłon w pozycję „STOP / OFF”. Następnie zdjąć nasadkę przewodu wysokiego napięcia ze świecy zapłonowej, aby uniknąć nieprzewidzianego uruchomienia silnika.
- Dozwolone jest tylko i wyłącznie wykonanie czynności obsługowych, montażowych i przeglądów zawartych w niniejszej instrukcji obsługi. Wszystkie inne prace i naprawy muszą być wykonywane przez autoryzowane punkty serwisowe.
- Po wyłączeniu zamiatarki silnik i tłumik są gorące. Przed odstawieniem do przechowania należy odczekać, aż do ostygnięcia w/w elementów (niebezpieczeństwo oparzenia lub pożaru).
- Nie uruchamiać zamiatarki ze zdjętymi osłonami elementów będących w ruchu (szczególnie bez osłony pasków klinowych), gdyż grozi to obrażeniami ciała.
- Przestrzeganie wskazówek i przeglądów zawartych w instrukcji obsługi silnika jest warunkiem jego prawidłowej eksploatacji.
2.4. Objasnienie piktogramów
 | Uwaga! Przed uruchomieniem urządzenia zapoznaj się z instrukcją obsługi urządzenia i silnika spalinowego! |
 | Do pracy zakładaj zawsze ochronniki słuchu i okulary ochronne! |
 | Do pracy zakładaj zawsze solidne obuwie na nieślizgającej się podeszwie oraz rękawice ochronne! |
 | Uwaga! Nie wolno wkładać kończyn dolnych w rotujące części maszyny! |
 | Uwaga! Nie palić tytoniu podczas pracy z urządzeniem! Nie palić tytoniu podczas napełniania zbiornika paliwa i oleju! |
 | Uwaga! Nie pracować urządzeniem bez założonych osłon ochronnych! |
 | Uwaga! Zachować bezpieczną odległość od osób postronnych! |
 | Uwaga! Przedmioty wyrzucane przez wirujące części zamiatarki mogą powodować poważne zranienia. Utrzymuj osoby trzecie i dzieci na bezpieczny dystans! |
3. Dane techniczne
| Maszyna | Lider KZ60 |
| Szerokość pracy (cm) | 61 |
| Prędkość jazdy (km/h) | 1,8 – 4,8 |
| Cieżar (kg) | 86 |
| Silnik | 4-suwowy Loncin 196cm3 6,5 KM / 4,8 kW |
| Wibracje przy uchwycie | 4,85 m/s2 k=1,5 m/s2 |
| Poziom ciśnienia akustycznego Lpa | 87,8 dB (A), k= 3 dB (A) |
| Poziom mocy akustycznej Lwa(2000/14/WE) | 104 dB (A) |

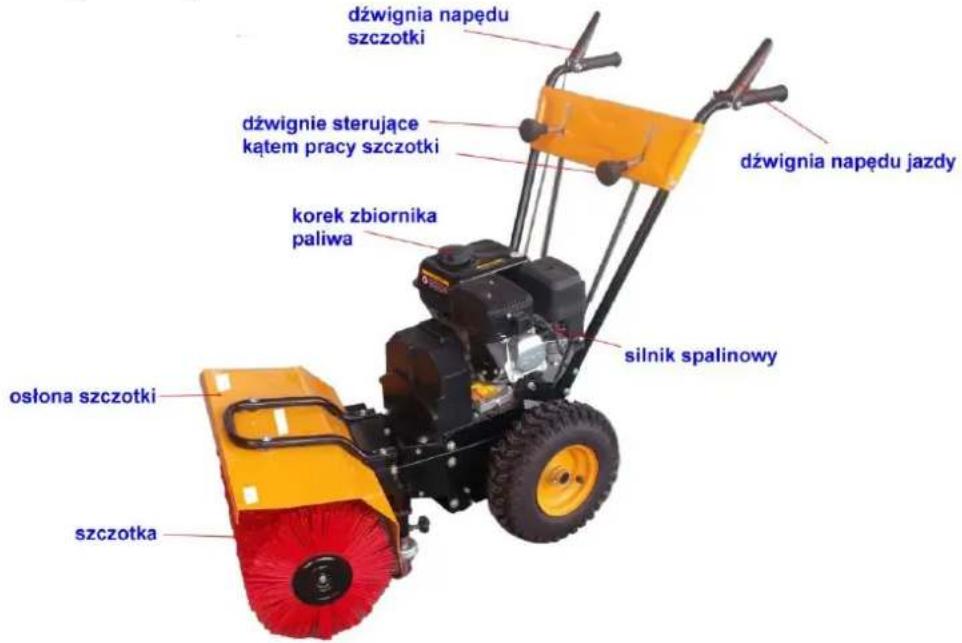

4. Elementy urządzenia
5. Uruchomienie
5.1 Przygotowanie do pierwszego uruchomienia
Zamiatarka jest dostarczona przez producenta w opakowaniu stalowo-kartonowym w stanie częściowo rozmontowanym. Po dokładnym zapoznaniu się z instrukcją obsługi oraz rysunkami montażowymi, złożenie jej nie powinno sprawiać zbytnich trudności.
Wszystkie potrzebne elementy do montażu znajdują się w opakowaniu.
ZAMIATARKA JEST DOSTARCZONA BEZ PALIWA I OLEJU W ZBIORNIKACH – NAPEŁNIJ PRZED URUCHOMIENIEM!
Ustaw silnik w pozycji poziomej. Zdejmij korek miski olejowej i napełnij silnik olejem (patrz instrukcja obsługi silnika Loncin).
Następnie uzupełnij zbiornik paliwa. Wlej benzynę bezołowiiową do zbiornika – nigdy nie wlewać paliwa gdy silnik pracuje bądź jest gorący! Bardziej szczegółowe informacje znajdują się w instrukcji obsługi silnika! Nigdy nie używaj mieszanki paliwa z olejem!
Uwaga!!! Fabrycznie silnik jest dostarczony bez oleju!
Zalecany olej do czterosuwowych silników spalinowych w okresie letnim powinien mieć lepkość SAE 30, w okresie zimowym należy stosować olej o lepkości 10 W 30 lub SAE 5W40.
Silniki zamiatarek pracują na benzynie bezołowiowej 95.
Pojemność miski olejowej silnika wynosi ok.0,6l
Uruchamianie silnika
- Sprawdzić poziom oleju
- Napełnić zbiornik paliwa benzyną bezołowiiową PB 95
- Upewnić się czy funkcje pracy zamiatarki są wyłączone
- Sprawdzić czy na świecie zapłonową nałożony jest tzw. kapturek.
- Wyłącznik zapłonu ustawić w pozycję ON.
ON- załączony, OFF -wyłączony
- Dźwignię obrotów (gazu) przesunąć do oporu w prawo pozycję maks.- symbol zająca
- Otworzyć kranik paliwa w prawo do końca (ON -otwarty = włączony)
- Dźwignię ssania ustawić w pozycji” SSANIE” w lewo do końca
- Za pomocą linki rozrusznika uruchomić silnik. Chwycić za uchwyt linki rozrusznika, naprężyć, a następnie pociągnąć energicznie linkę rozrusznika.
UWAGA! Nie należy wyciągać linki do końca. Następnie przy zwijaniu odprowadzić delikatnie linkę rozrusznika ręką nie puszczając jej gwałtownie.
- Po kilku sekundach, gdy silnik równo pracuję cofnąć dźwignię ssania w prawo, aby silnik nie pracował na ssaniu, lecz w pozycji PRACY.
Zatrzymanie silnika
- Przesunąć wyłącznik zapłonu w kierunku pozycji stop OFF aż silnik zgaśnie.
- Zamknąć kranik paliwa w lewo do końca (OFF zamknięty = wyłączony)
Uwaga! Puszczenie dźwigni napędu jazdy bądź napędu szczotki zatrzymuję zamiatarkę.
UWAGA! Po montażu w trakcie pierwszego uruchomienia należy zwrócić szczególną uwagę na prawidłowe wyregulowanie długości linek załączających poszczególne napędy. W Razie konieczności należy dokonać niezbędnej regulacji.
Następnie należy przygotować silnik do pracy. Przy przygotowywaniu silnika do pracy koniecznie stosować instrukcję obsługi silnika.
5.2 Zasady obsługi
Włączenie napędu jazdy
Włączenie napędu jazdy następuje przez przyciśnięcie dźwigni po lewej stronie uchwytu (patrząc w kierunku jazdy).
UWAGA! Nie należy wtedy dodatkowo pchać urządzenia, grozi to jego uszkodzeniem.
Zwolnienie dźwigni powoduje odłączenie napędu kół
Prędkość jazdy 1,8–4,8 km/h
W tej zamiatarce powinno się zmieniać prędkość jazdy przy uruchomionym silniku. Zamiatarka posiada 5 biegów do przodu, które wybiera się za pomocą dźwigni zmiany biegów. Biegi 1-3 służa do zamiatania, a biegi 4-5 do przemieszczania się.
UWAGA! Aby zmienić prędkość jazdy, należy najpierw zwolnić dźwignię napędu jazdy, poczekać aż urządzenie zatrzyma się, a następnie dźwignią zmiany biegów ustawić żądaną prędkość i wcisnąć dźwignię napędu jazdy. Nieprzestrzeganie tej zasady może doprowadzić do mechanicznego uszkodzenia napędu urządzenia, a tym samym utraty gwarancji wynikającej ze świadomego niszczenia urządzenia.
Napęd szczotki
Włączenie napędu szczotki następuje po przyciśnięciu dźwigni po prawej stronie uchwytu (patrząc w kierunku jazdy).
Zwolnienie dźwigni powoduje zatrzymanie szczotki.
UWAGA! Przed załączeniem napędu szczotki należy sprawdzić poprawność ustawienia wysokości szczotek zamiatarki. Żle wyregulowana wysokość doprowadzi do bardzo szybkiego mechanicznego zużycia się szczotek.
Gdy zamiatarka przy włączeniu szczotki stoi na szorstkim podłożu może wystąpić cofnięcie się urządzenia w kierunku obsługującego, należy być na to przygotowanym. Aby tego uniknąć należy najpierw załączyć napęd jazdy kół, a następnie napęd szczotki.
Regulacja wysokości szczotki
Szczotka powinna być przyciśnięta do podłoża na ok.1,5–2 cm. W zależności od potrzeb można ją mniej lub bardziej docisnąć.
Aby dokonać regulacji wysokości szczotki, należy najpierw wyjąć zawleczkę z każdego z dwóch kółek podpórkowych i wybrać inny otwór w osi i założyć z powrotem zawleczkę.
Ustawienie kąta pracy szczotki
Aby zagarniać na jedną stronę należy ustawić ukośnie szczotki. Ustawienie następuje za pomocą dźwigni regulacji kąta pracy. W celu ustawienia kąta pracy szczotki należy przesunąć dźwignię w dół by przestawić kąt pracy o 15 stopni w prawo, lub do góry by przestawić kąt pracy o 15 stopni w lewo. Pozycja środkowa jest neutralna.
6.Obsługa i konserwacja
6.1 Ogólne wskazówki
Zasadniczo zamiatarka, z wyjątkiem silnika, nie wymaga szczególnej obsługi. Oznacza to, że nie są ściśle określone regularne czynności obsługowe. Aby uzyskać gotowość i sprawność zamiatarki, użytkownik powinien przestrzegać następujących punktów:
Poziom oleju w silniku sprawdzać przed każdym uruchomieniem (patrz instrukcja obsługi silnika).
Filtr powietrza. Gdy zamiatarka użytkowana jest w bardzo zakurzonym środowisku należy często kontrolować filtr powietrza. Sposób kontroli powinien zademonstrować sprzedawca lub pracownik serwisu.
Czyszczenie zamiatarki należy wykonywać myjąc łagodnym strumieniem wody i środkami do pielęgnacji samochodu. Nie należy myć myjką wysokociśnieniową, gdyż mogą ulec uszkodzeniu uszczelki i bezobsługowe łożyska.
6.2 Nastawienia zamiatarki
Sprawdzić swobodny przesuw elastycznych linek. Dźwignie włączające muszą być pewnie wyłączane przez sprężyny na końcach elastycznych linek.
Punktów przegubowych plastikowych dźwigni włączających nie smarować. Mechanizmy w sposób pewny muszą się wyłącać. Wymagane ustawienia elastycznych linek, dokonywać śrubami nastawnymi przy uchwycie.
6.3 Postój zamiatarki
Jeśli zamiatarka będzie przez dłuższy czas nieużywana to należy zwrócić się do sprzedawcy lub serwisanta, który zaproponuje odpowiedni sposób przechowania.
7. Zapytania i odpowiedzi
7.1 P: Silnik nie daje się uruchomić, jaka jest przyczyna?
O: Dźwignia gazu nie jest w pozycji MAX
O: Zdjęta nasadka przewodu świecy zapłonowej.
O: Zamknięty kranik paliwa lub brak benzyny w zbiorniku.
7.2 P: Dlaczego szczotka czasami stoi?
O: Ustawienie linki napędu szczotki wymaga poprawienia.
O:Jeśli poprawienie linki nie jest skuteczne to pomóc powinien warsztat serwisowy.
7.3 P: Dlaczego zamiatarka nie jedzie całkiem prosto?
O: Ciśnienie w kół napędowych oponach jest różne.
O: Zamiatarka wymaga pewnego prowadzenia uchwytu. Poprzez krótki, mocny ruch uchwytem może nastąpić synchronizacja napędu kół.
7.4 P: Dlaczego część śniegu zalega między pierścieniami szczotki?
O: Śnieg leży za wysoko, należy wstępnie go odgarnąć pługiem lemieszowym lub drugi raz zamieść śnieg.
8. Deklaracja zgodności WE
Zamiatarka spalinowa Lider KZ60
Model: KCB24-F
Nr seryjne: 201403130001-201403139999
My, BHU A.Krysiak, 62-081 Baranowo, ul.Rolna 6 oświadczamy, że powyżej oznaczone produkty są zgodne z niżej wymienionymi Dyrektywami UE i podstawowymi wymaganiami dotyczącymi bezpieczeństwa maszyn. Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części, które zostały dodane i/lub przeprowadzonych napraw przez użytkownika.
2006/42/EC -Dyrektywa maszynowa
2000/14/EC i 2005/88/EC -Dyrektywa hałasu
2004/108/EC -Dyrektywa kompatybilności elektromagnetycznej
Poziom ciśnienia akustycznego LpA: 87,8 dB(A)
Zmierzony poziom mocy akustycznej LwA: 101,56 dB(A)
Gwarantowany poziom mocy akustycznej LwA: 104 dB(A)
Wibracje przy uchwycie: 4,85 m/s2
Procedura oceny zgodności wg aneksu V dyrektywy 2000/14/EC
Zastosowane normy zharmonizowane:
06/42/EC - Annex I/05.06
EN ISO 13019:2001+A1
ZEK 01.4-08/11.11
Data: 29.10.2013
Miejsce: Baranowo
Imię i nazwisko: Andrzej Krysiak
Podpis:
Za przygotowanie dokumentacji technicznej odpowiada na terenie UE:
Andrzej Krysiak, ul. Rolna 6, 62-081 Baranowo
Jednostka notyfikująca: TUV Rheinland LGA Products GmbH (NB 0197)
