INSTRUKCJA OBSŁUGI EvoFLOOD Genevo

EvoFLOOD bezprzewodowa

czujka zalania

Przed przystąpieniem do montażu urządzenia, należy dokładnie zapoznać się z treścią instrukcji instalacji!

Instrukcja EvoFLOOD Rev. 1.0.

©2019 Genevo sp. z o.o., wszelkie prawa zastrzeżone.

1 INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

- Do zasilania czujki należy używać jedynie baterii typu CR123A zalecanych przez producenta.

- Użycie niewłaściwego typu baterii, lub niewłaściwe użycie baterii, może spowodować niebezpieczeństwo wybuchu lub pożaru. Producent nie ponosi od-powiedzialności za skutki nieprawidłowego montażu baterii, lub stosowanie nieodpowiedniego typu baterii.

- Instalując baterię należy zwrócić szczególnie uwagę na prawidłowe zachowanie biegunowości baterii. Biegunowość baterii zaznaczona jest na płytce czujki.

- Zużyte baterie nie mogą być wyrzucane do odpadów gospodarstwa domowego, i powinny być zutyli-zowane zgodnie z obowiązującymi przepisami.

- Materiały opakowaniowe (m. in. woreczki polietyle-nowe, folia bąbelkowa), po rozpakowaniu, należy trzymać w miejscu niedostępnym dla dzieci.

- Nie dopuszcza się naprawiania ani modyfikowania DOOR.

2 ELEMENTY CZUJKI EVOFLOOD

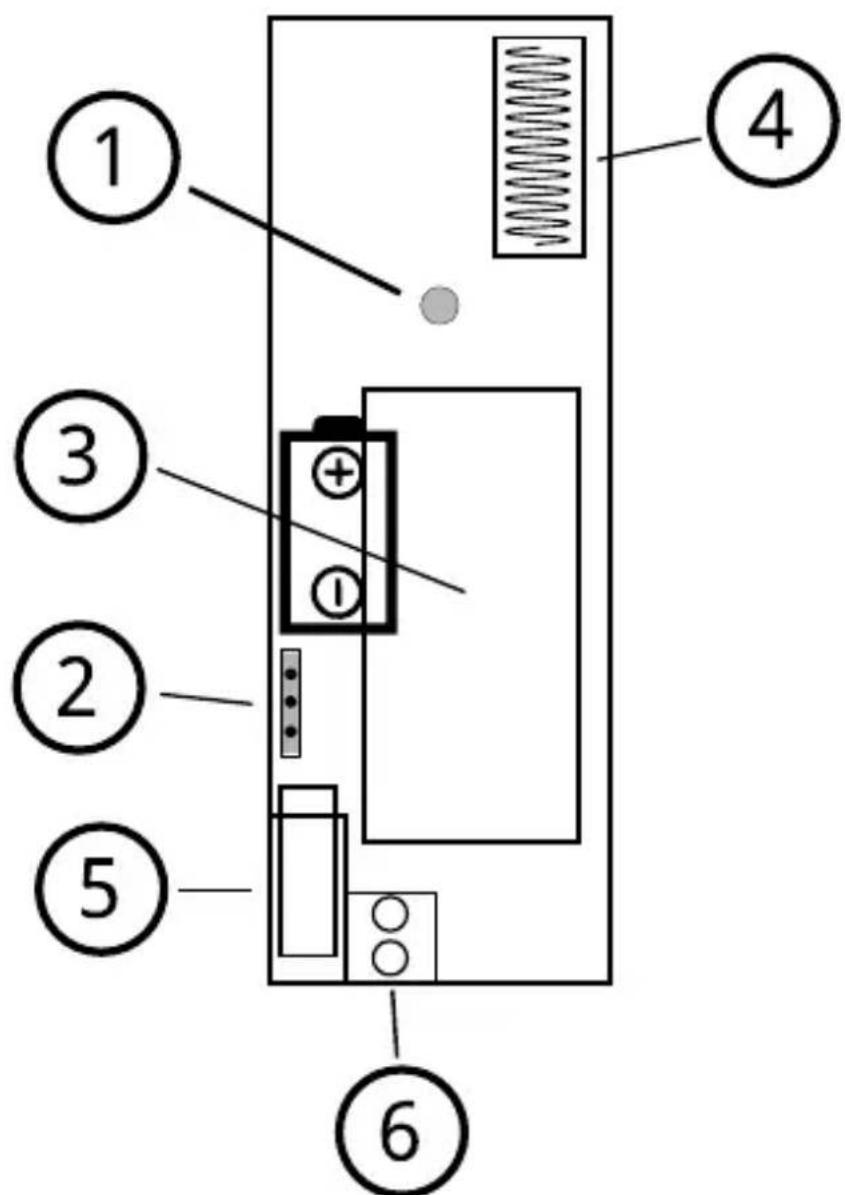

Rysunek 1: Budowa czujki EvoFLOOD

1 - dioda LED,
2 – złącze serwisowe RS-TTL PIN3 do połączenia z PC (aktualizowanie oprogramowania) i uruchamiania

wskaźnika siły sygnału,
3 – bateria CR123A,
4 – antena radiowa,
5 – styk sabotażowy,
6 – złącze sondy zalania.

3 MONTAŻ I URUCHAMIANIE CZUJKI EVOFLOOD

3.1 OTWIERANIE OBUDOWY CZUJKI

W celu otwarcia obudowy czujki należy:

• Korzystając z wkrętaka 2.5mm lub podobnego narzędzia, wcisnąć przycisk zwalniający zaczep obudowy umieszczony w górnej części obudowy,
• Odchylić przednią część obudowy,
• Zsunąć przednią część obudowy w dół czujki, zwal-niając dolny zaczep.

3.2 MONTAŻ CZUJKI EVOFLOOD

• Unikać montażu w miejscach narażonych na bezpośredni kontakt z wodą,
• Unikać montażu czujki na niestabilnych podłożach, oraz w miejscach narażonych na udary mechaniczne,
• Czujka nie powinna być montowana na silnie tłumiących podłożach – w szczególności metalowych po-

wierzchniach,

Czujka powinna być zamontowana na ścianie lub innej nieruchomej płaszczyźnie. Do montażu czujki użyć na- leży wkrętów oraz kołków odpowiednich do rodzaju podłoża – drewno, płyta G-K, cegła, beton. Wkręty nie stanowią elementu zestawu. Przed montażem czujki należy zdemontować płytkę elektroniki, aby nie została uszkodzona w trakcie prac. Po zamontowaniu obudowy czujki można zainstalować ją ponownie, zwracając uwagę na delikatne elementy urządzenia.

Sonda zalania podłączona do czujki powinna być ustawiona w taki sposób, aby pojawiająca się woda możliwie szybko weszła w bezpośredni kontakt z metalowymi stykami sondy. Zalecana wysokość montażu nad powierzchnią na której może gromadzić się woda wynosi ok 5-8mm. Aby uniknąć zgłaszania zalania przy standardowym myciu podłogi, styki sondy nie powinny 도łykać bezpośrednio samej podłogi.

Przewód łączący czujkę z sondą może być skrócony, do-pasowując w ten sposób jego długość do miejsca mon-tażu. Sonda powinna być podłączona do styków czujki oznaczonych numerem 6 na rysunku 1.

3.3 URUCHAMIANIE CZUJKI EVOFLOOD

Uruchamianie czujki należy rozpocząć od sparowania z systemem alarmowym. W tym celu należy uruchomić funkcję Parowania urządzeń w centrali PRiMA, po czym

gdy pojawi się monit o naruszeniu sabotażu można za-instalować baterię przy otwartym styku sabotażowym. Wkładając baterię należy zwrócić szczególną uwagę na zachowanie właściwej polaryzacji (biegunowości) baterii, zgodnie z symbolem zaznaczonym na płytce czujki.

Po włożeniu baterii, przy otwartym styku sabotażowym czujka zasygnalizuje uruchomienie włączając diodę LED na około 1-2sek.

Jeżeli bateria była wcześniej zainstalowana, należy przytrzymać styk sabotażowy w pozycji zamkniętej przez kilka sekund, po czym otworzyć go ponownie.

Prawidłowo zakończona procedura parowania wyświetli informację o numerze seryjnym urządzenia. Należy zweryfikować, czy numer seryjny zgadza się z numerem zamieszczonym na samoprzylepnej etykiecie umiesz-czonej na płytce czujki.

Po sparowaniu i uruchomieniu czujki, można zamknąć obudowę.

3.4 WERYFIKACJA PRACY CZUJKI EVOFLOOD

Po uruchomieniu trybu serwisowego w centrali, automatycznie aktywowany jest w sparowanych czujkach tryb testowy. W tym trybie dioda LED zainstalowana w czujce sygnalizuje krótkim błyskiem wykrycie wody. Pozwala to na łatwą ocenę prawidłowego montażu i podłączenia sondy. Po wyjściu z trybu serwisowego w centrali, sygnalizacja wykrycia ruchu automatycznie wyłącza się z opóźnieniem około 2 minut.

Poziom sygnału radiowego odbieranego z czujki, oraz stan baterii w czujce może być sprawdzony korzystając z funkcji „Testy systemu” dostępnej w Menu użytkowni-ka centrali PRiMA.

3.5 URUCHAMIANIE WSKAŹNIKA SIŁY SYGNA- ŁU

Czujka EvoFLOOD wyposażona jest w funkcję wskaźnika siły sygnału, znacząco ułatwiającą optymalny z punktu widzenia komunikacji dobór miejsca montażu. W celu uruchomienia wskaźnika, należy:

• Sparować czujkę z systemem PRiMA,
• Wyjąć baterię, odczekać około 1 minuty,
• Założyć zworkę na kołki X i Y złącza oznaczone- go numerem 2 na rysunku,
• Włożyć baterię, zwracając uwagę na zachowanie biegunowości zgodnie z rysunkiem.

Czujka za pomocą diody wskazywać będzie siłę sygnału z czujki odbieraną przez kontroler EvoHUB. Siła sygnału będzie proporcjonalna do ilości błysków: 1 błysk: sygnał najstabszy, 5 błysków: sygnał najsilniejszy.

Po zakończeniu testu należy wyjąć baterię, zdjąć zwor- kę, odczekać 1min po czym włożyć baterię ponownie.

4 DANE TECHNICZNE

Zasilanie....1x bateria CR123A

Pobór prądu w stanie gotowości....15 uA

Maksymalny pobór prądu (12V)....25 mA

Zakres częstotliwości pracy......869.7 - 870.0 MHz

Częstotliwość znamionowa....869.8 MHz

Moc promieniowana....< +13.95 dBm

Cykl pracy nadajnika....< 1%

Zakres temperatur pracy......+5...+40 °C

Żywotność baterii......min. 2 lata

Napięcie sygnalizacji słabej baterii....< 2.7 V

Wymiary części głównej [WxSxG]......75x32x29 mm

Długość przewodu sondy ....100 cm
