INSTRUKCJA OBSŁUGI BLADE Genevo
Instrukcja instalacji i obsługi Sygnalizator BLADE
Przed przystąpieniem do montażu urządzenia, należy dokładnie zapoznać się z treścią instrukcji instalacji!
Instrukcja instalacji BLADE Rev. 1.1.
©2016, Genevo sp. z o.o., wszelkie prawa zastrzeżone.

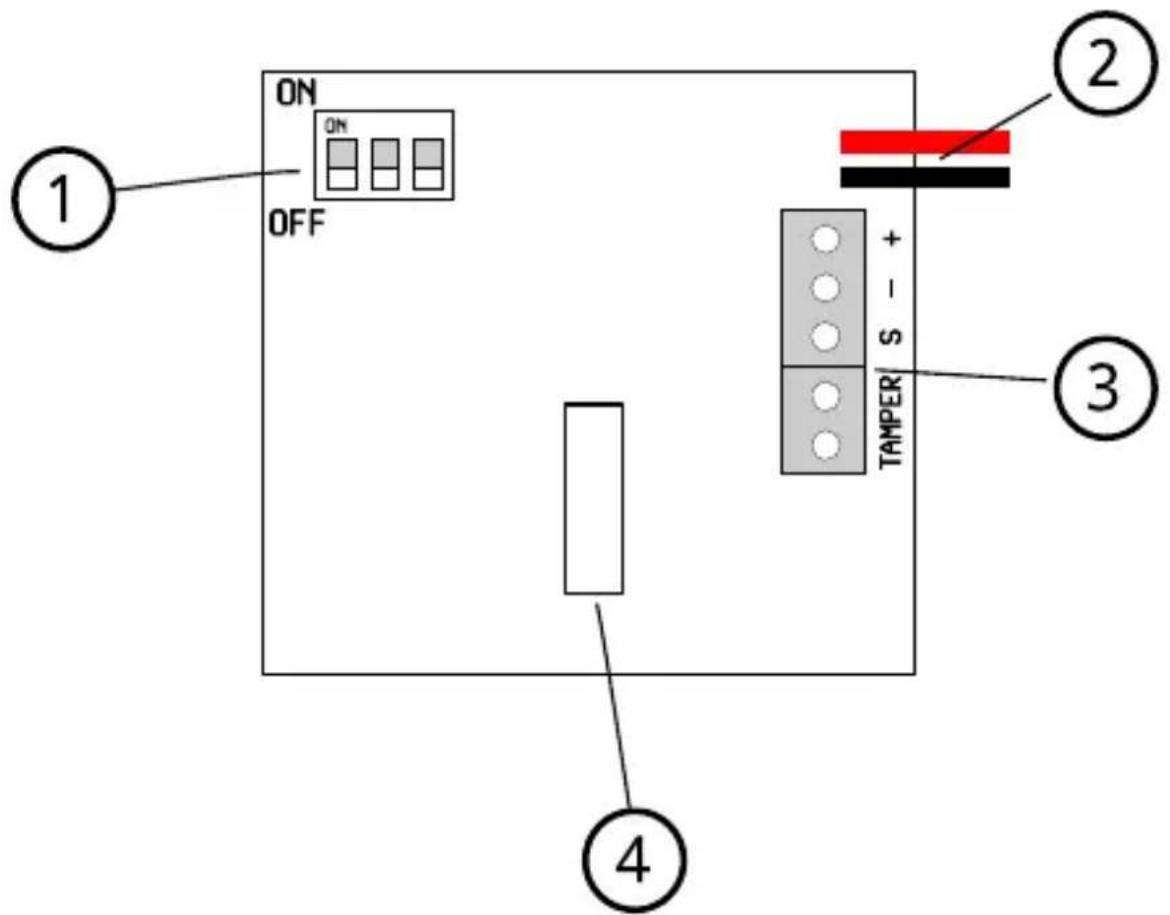

1 ELEMENTY SYGNALIZATORA

1 – przełączniki konfiguracyjne DIP-SWITCH,
2 – przewody podłączenia akumulatora pomocniczego,
3 – złącza sygnalizatora,
4 – przełącznik wykrywania sabotażu.
2 MONTAŻ I PODŁĄCZANIE SYGNALIZATORA
2.1 WYBÓR MIEJSCA MONTAŻU SYGNALIZA- TORA
- Sygnalizator zewnętrzny powinien być zainstalowany w miejscu trudno dostępnym, możliwie mało narażonym na próbę sabotażu,
- W celu zachowania odpowiedniego stopnia zabezpieczenia przed sabotażem, przewody użyte do podłączenia sygnalizatora nie powinny być dostępne z zewnątrz.
2.2 MONTAŻ SYGNALIZATORA
Prawidłowa kolejność czynności przy montażu sygnalizatora:
- Wybierz odpowiednie miejsce montażu sygnalizatora, z uwzględnieniem narażenia na próby ewentualnego sabotażu.
- Zdejmij osłonę sygnalizatora, wykręcając wkręt mocujący umieszczony w dolnej części sygnalizatora.
- Przykładając podstawę sygnalizatora, zaznacz miejsce otworów montażowych na płaszczyźnie na której sygnalizator zostanie zamontowany. Użyj poziomicy w celu wyrównania obudowy.
- Zaznacz miejsce wprowadzenia przewodu łączące-
go sygnalizator z systemem alarmowym, usuwając z podstawy odpowiednią zaślepkę.
- Wykonaj otwory odpowiednie do rodzaju podłoża, następnie przykręć podstawę sygnalizatora wprowadzając przewód przez otwór w podstawie.
2.3 WYKONYWANIE POŁĄCZEŃ ELEKTRYCZ-NYCH
Wszystkie prace związane z wykonywaniem podłączeń elektrycznych należy wykonywać przy wyłączonym zasi-laniu systemu alarmowego.
2.3.1 Podłączenie sygnalizatora
- Podłącz zasilanie 12VDC do zacisków „+” oraz „-” sygnalizatora, z zachowaniem polaryzacji.
- Zacisk „S” sygnalizatora podłącz do wyjścia sterującego płyty głównej centrali. Może to być wyjście „podające +12V”, „podające Masę”, „zabierające +12V”, „zabierające Masę”.
- Zaciski „TAMPER” podłącz do wejścia nadzorującego sabotaż urządzeń.
2.3.2 Konfigurowanie sygnalizatora
Konfigurację sygnalizatora wykonuje się za pomocą przełączania przełączników DIP-SWITCH.
Przełączniki ponumerowane są kolejno cyframi: 1, 2, 3.
Funkcje przełączników:
DIP1: sygnalizacja trybu gotowości
ON - włączona samodzielna sygnalizacja optyczna obecności zasilania sygnalizatora (powolne błyskanie), OFF - wyłączona samodzielna sygnalizacja optyczna obecności zasilania sygnalizatora (powolne błyskanie).
DIP2, DIP3: konfiguracja sposobu wyzwalania (sterowania wejścia „S” sygnalizatora):
| DIP2 DIP3 Sterowanie wejścia „S” | |
| OFF OFF „Zabranie +12V” | |
| ON OFF „Podanie +12V” | |
| OFF ON „Podanie masy” | |
| ON ON „Zabranie masy” |
W przypadku podłączania sygnalizatora do central GE-NEVO PRiMA, zaleca się użycie konfiguracji „Podanie masy” (DIP2 „OFF”, DIP3 „ON”) - domyślna konfiguracja wyjścia. Możliwe jest również użycie konfiguracji „Zabranie masy” (DIP2 „ON”, DIP3 „ON”) - wymagane włączenie odwróconej polaryzacji w opcjach wyjścia przy programowaniu centrali.

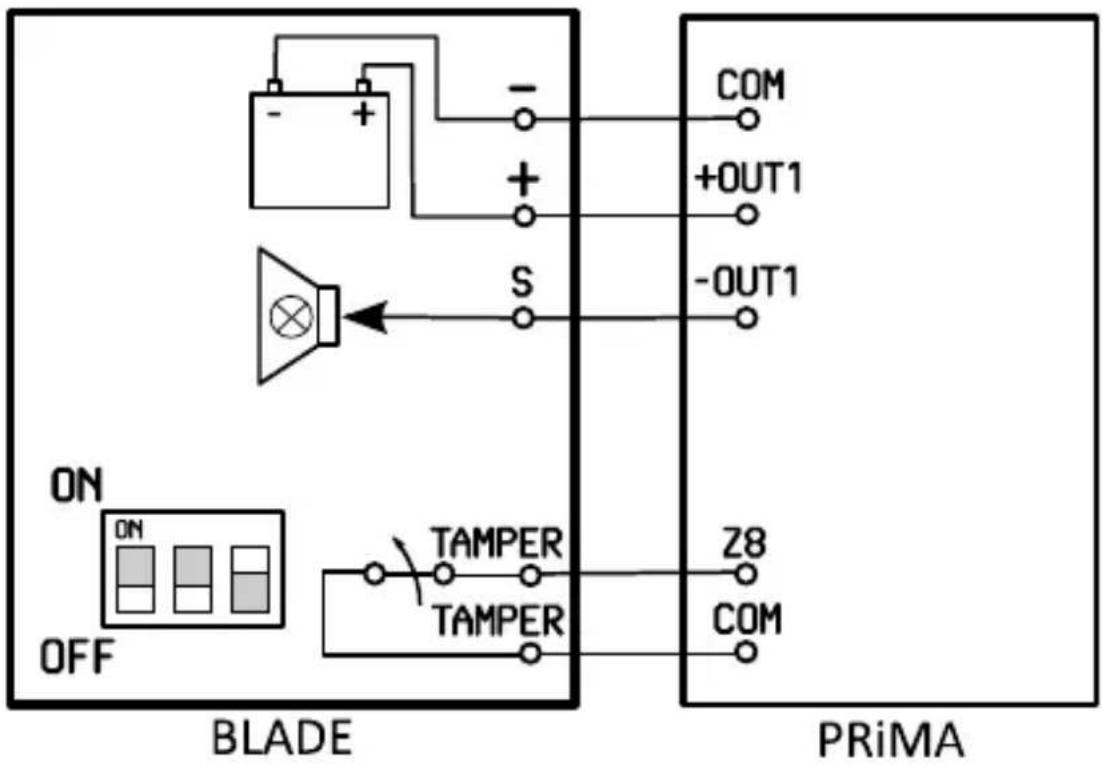

2.3.3 Podłączanie sygnalizatora BLADE do central PRiMA
Podłącz sygnalizator do centrali zgodnie z poniższym schematem:

3 DANE TECHNICZNE
3.1 SYGNALIZATOR BLADE
Zakres napięć zasilania....11-15 VDC
Pobór prądu w stanie gotowości....8 mA
Maksymalny pobór prądu (12V)....150 mA
Typ akumulatora (opcja)....12V, 2.2Ah
Natężenie dźwięku....105dB(A) z 1m
Czas autonomicznej sygnalizacji....5 min ±20%
Zakres temperatur pracy......-40...+60 °C
Instrukcja instalacji BLADE Rev. 1.1
©2016, Genevo sp. z o.o., wszelkie prawa zastrzeżone.
Legendy 20, 80-180 Gdańsk
tel. (+48) 58 380 07 05
kom. 605 919 926
info@genevo.pl
www.genevo.pl
