INSTRUKCJA OBSŁUGI EvoPIR PET Genevo

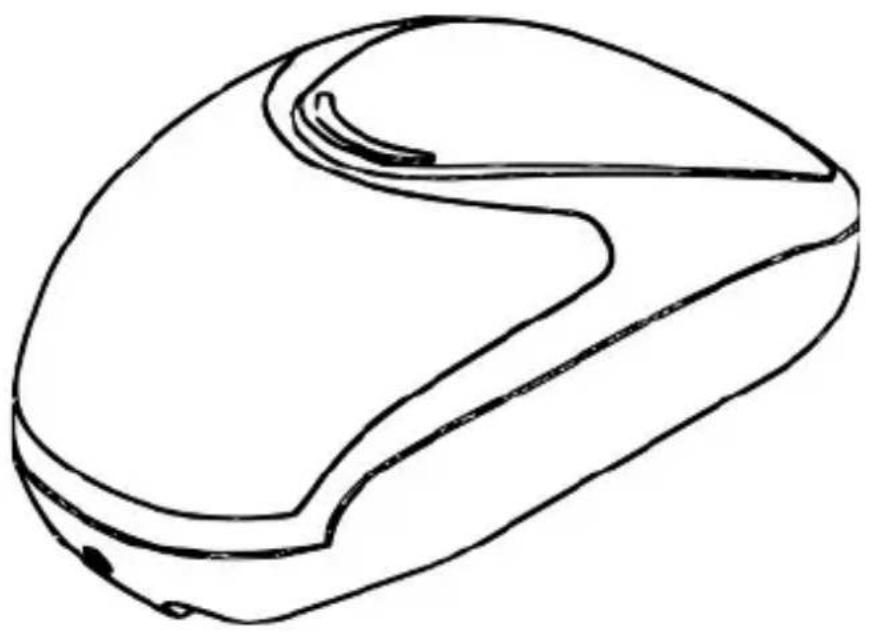

Instrukcja ogólna EvoPIR PET

bezprzewodowa czujka ruchu

z odpornością na małe zwierzęta

Przed przystąpieniem do montażu urządzenia, należy dokładnie zapoznać się z treścią instrukcji instalacji!

Instrukcja EVOPIR PET Rev. 1.0

©2024 Genevo sp. z o.o., wszelkie prawa zastrzeżone.

1 INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

- Do zasilania czujki należy używać jedynie baterii typu CR123A zalecanych przez producenta.

- Użycie niewłaściwego typu baterii, lub niewłaściwe użycie baterii, może spowodować niebezpieczeństwo wybuchu lub pożaru. Producent nie ponosi od-powiedzialności za skutki nieprawidłowego montażu baterii, lub stosowanie nieodpowiedniego typu baterii.

- Instalując baterię należy zwrócić szczególną uwagę na prawidłowe zachowanie biegunowości baterii. Biegunowość baterii zaznaczona jest na płytce czujki.

- Zużyte baterie nie mogą być wyrzucane do odpadów gospodarstwa domowego, i powinny być zutyli-zowane zgodnie z obowiązującymi przepisami.

- Materiały opakowaniowe (m. in. woreczki polietyle-nowe, folia bąbelkowa), po rozpakowaniu, należy trzymać w miejscu niedostępnym dla dzieci.

- Nie dopuszcza się naprawiania ani modyfikowania czujki EVOPIR PET.

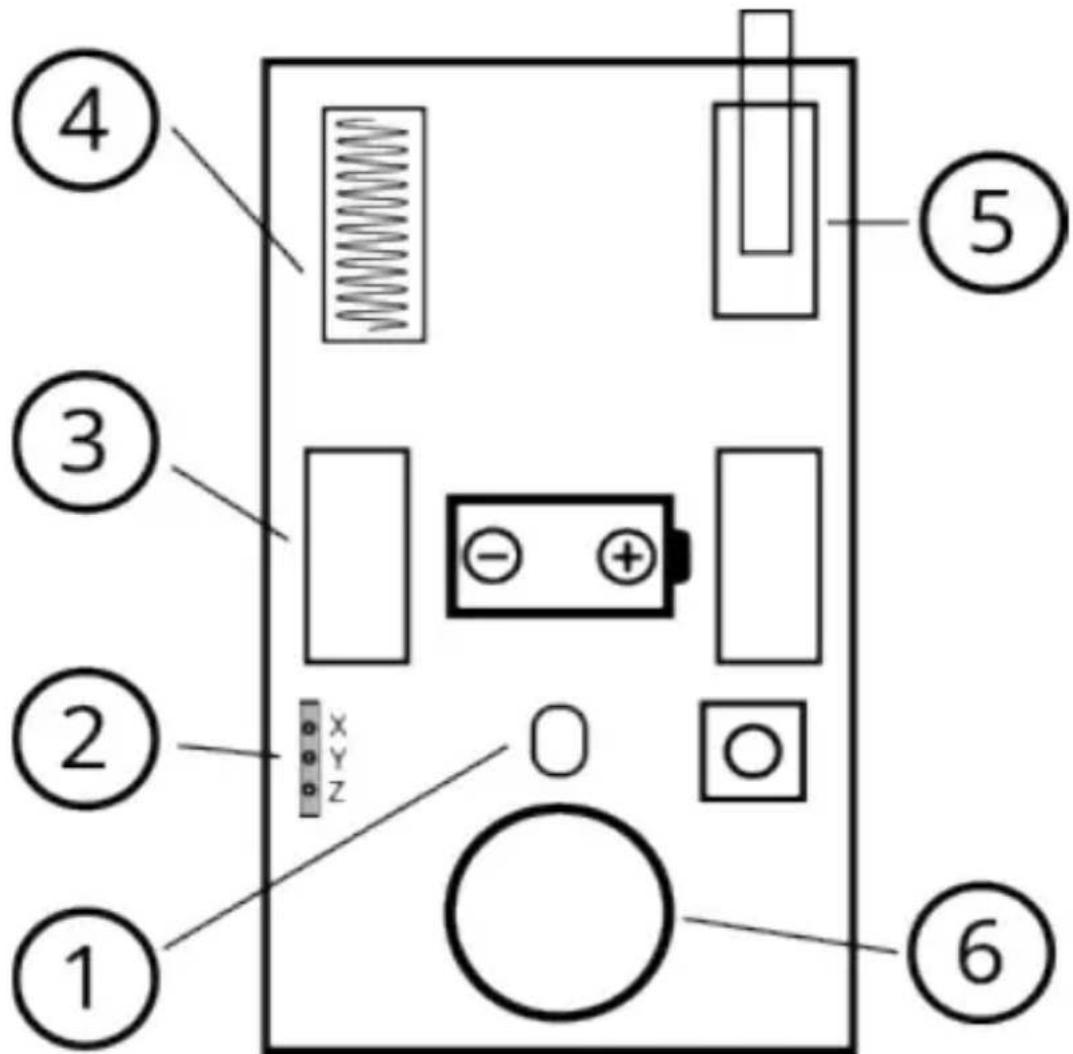

2 ELEMENTY CZUJKI EVOPIR PET

1 - dioda LED,
2 – złącze serwisowe RS-TTL PIN3 do połączenia z PC (aktualizowanie oprogramowania) i uruchamiania wskaźnika siły sygnału,
3 - styki baterii CR123A,
4 - antena radiowa,
5 – styk sabotażowy,
6 - pyrosensor.

3 MONTAŻ I URUCHAMIANIE CZUJKI EVOPIR PET

3.1 OTWIERANIE OBUDOWY CZUJKI

W celu otwarcia obudowy czujki należy:

• Korzystając z wkrętaka 2.5mm lub podobnego narzędzia, wcisnąć przycisk zwalniający zaczep obudowy umieszczony w dolnej części obudowy,
• Odchylić przednią część obudowy o kąt około 35-40°. UWAGA! Nie odchylać przedniej części obudowy o kąt większy niż 45° z użyciem siły, gdyż może to spowodować wyłamanie zaczepu w obudowie,
• Przesunąć przednią część obudowy do góry w stosunku do tylnej części obudowy, zwalniając w ten sposób zaczep górny.

3.2 MONTAŻ CZUJKI EVOPIR PET

• Unikać montażu czujki w pobliżu przeszkód ograni-czających pole widzenia czujki,
• Unikać kierowania czujki w stronę przedmiotów mogących się poruszać w trakcie czuwania (np. kotary poruszane strumieniem powietrza),
• Unikać montażu czujki w pobliżu źródeł ciepła aktywnych w trakcie czuwania systemu,
• Unikać montażu czujki w miejscu narażonym na bezpośrednie nasłonecznienie, lub bezpośrednią ekspo-

zycję na silne źródła światła,

•Zalecana wysokość montażu czujki 2.0-3.0m ponad poziomem podłogi,
- Czujka nie powinna być montowana na silnie tłumiących podłożach – w szczególności metalowych powierzchniach,
- Dla zachowania prawidłowego działania w obecności małych zwierząt, czujka musi być zainstalowana równolegle do płaszczyzny ściany. Pochylenie jej z użyciem regulowanego uchwytu spowoduje, że funkcja odporności na zwierzęta nie będzie działać prawidłowo.

Czujka może być zamontowana bezpośrednio na ścianie, w narożniku pomiędzy dwiema ścianami lub na innej powierzchni. W celu lepszego dopasowania pozycji czujki w stosunku do chronionego obszaru, można ją zainstalować z użyciem akcesoryjnego uchwytu (do-stępny oddzielnie) z zastrzeżeniem zachowania kąta pochylenia dla optymalnej pracy w obecności zwierząt Czujka powinna być zamocowana trwale do podłoża.

Do montażu czujki użyć należy wkrętów oraz kołków odpowiednich do rodzaju podłoża – drewno, płyta G-K, cęgła, beton. Wkręty nie stanowią elementu zestawu.

Przed montażem czujki należy zdemontować płytkę elektroniki, aby nie została uszkodzona w trakcie prac.

Po zamontowaniu obudowy czujki można zainstalować ją ponownie, zwracając uwagę na delikatne elementy

urządzenia. W szczególności, należy unikać zabrudzenia powierzchni pyrosensora (element 6 na rysunku).

Pomieszczenie w którym mogą znajdować się małe zwierzęta powinno być tak zaaranżowane, żeby ruch zwierząt odbywał się tylko na płaszczyźnie podłogi – bez możliwości wspinania się na meble i inne elementy wyposażenia.

3.3 URUCHAMIANIE CZUJKI EVOPIR PET

Uruchamianie czujki należy rozpocząć od sparowania z systemem alarmowym. W tym celu należy uruchomić funkcję Parowania urządzeń w centrali PRiMA, po czym gdy pojawi się monit o naruszeniu sabotażu można za-instalować baterię przy otwartym styku sabotażowym.

Wkładając baterię należy zwrócić szczególną uwagę na zachowanie właściwej polaryzacji (biegunowości) baterii, zgodnie z symbolem zaznaczonym na płytce czujki.

Po włożeniu baterii, przy otwartym styku sabotażowym czujka zasygnalizuje uruchomienie włączając diodę LED na około 1-2sek.

Jeżeli bateria była wcześniej zainstalowana, należy przytrzymać styk sabotażowy w pozycji zamkniętej przez kilka sekund, po czym otworzyć go ponownie.

Prawidłowo zakończona procedura parowania wyświetli informację o numerze seryjnym urządzenia. Należy zweryfikować, czy numer seryjny zgadza się z numerem zamieszczonym na samoprzylepnej etykiecie umieszczonej na płytce czujki.

Po sparowaniu i uruchomieniu czujki, można zamknąć obudowę.

3.4 REGULACJA CZUŁOŚCI CZUJKI EVOPIR PET

Czujka EvoPIR oferuje czterostopniową regulację czułości. Regulacja czułości czujki dostępna jest z poziomu konfigurowania centrali. Szczegółowe informacje znajdują się w instrukcji instalacji centrali alarmowej.

3.5 WERYFIKACJA PRACY CZUJKI EVOPIR

Po uruchomieniu trybu serwisowego w centrali, automatycznie aktywowany jest w sparowanych czujkach tryb testowy. W tym trybie dioda LED zainstalowana w czujce sygnalizuje krótkim błyskiem wykrycie ruchu.

Pozwala to na łatwą ocenę prawidłowego montażu i ustawienia czujki. Po wyjściu z trybu serwisowego w centrali, sygnalizacja wykrycia ruchu automatycznie wyłącza się z opóźnieniem około 2 minut.

Poziom sygnału radiowego odbieranego z czujki, oraz stan baterii w czujce może być sprawdzony korzystając z funkcji „Testy systemu” dostępnej w Menu użytkowni-ka centrali PRiMA.

3.6 URUCHAMIANIE WSKAŹNIKA SIŁY SYGNA- ŁU

Czujka EvoPIR wyposażona jest w unikalną funkcję wskaźnika siły sygnału, znacząco ułatwiająca optymalny

z punktu widzenia komunikacji dobór miejsca montażu.

W celu uruchomienia wskaźnika, należy:

• Sparować czujkę z systemem PRiMA,
• Wyjąć baterię, odczekać około 1 minuty,
• Założyć zworkę na kołki X i Y złącza oznaczone- go numerem 3 na rysunku,
• Włożyć baterię, zwracając uwagę na zachowanie biegunowości zgodnie z rysunkiem.

Czujka za pomocą diody wskazywać będzie siłę sygnału z czujki odbieraną przez kontroler EvoHUB. Siła sygnału będzie proporcjonalna do ilości błysków: 1 błysk: sygnał najstabszy, 5 błysków: sygnał najsilniejszy.

Po zakończeniu testu należy wyjąć baterię, zdjąć zwor- kę, odczekać 1min po czym włożyć baterię ponownie.

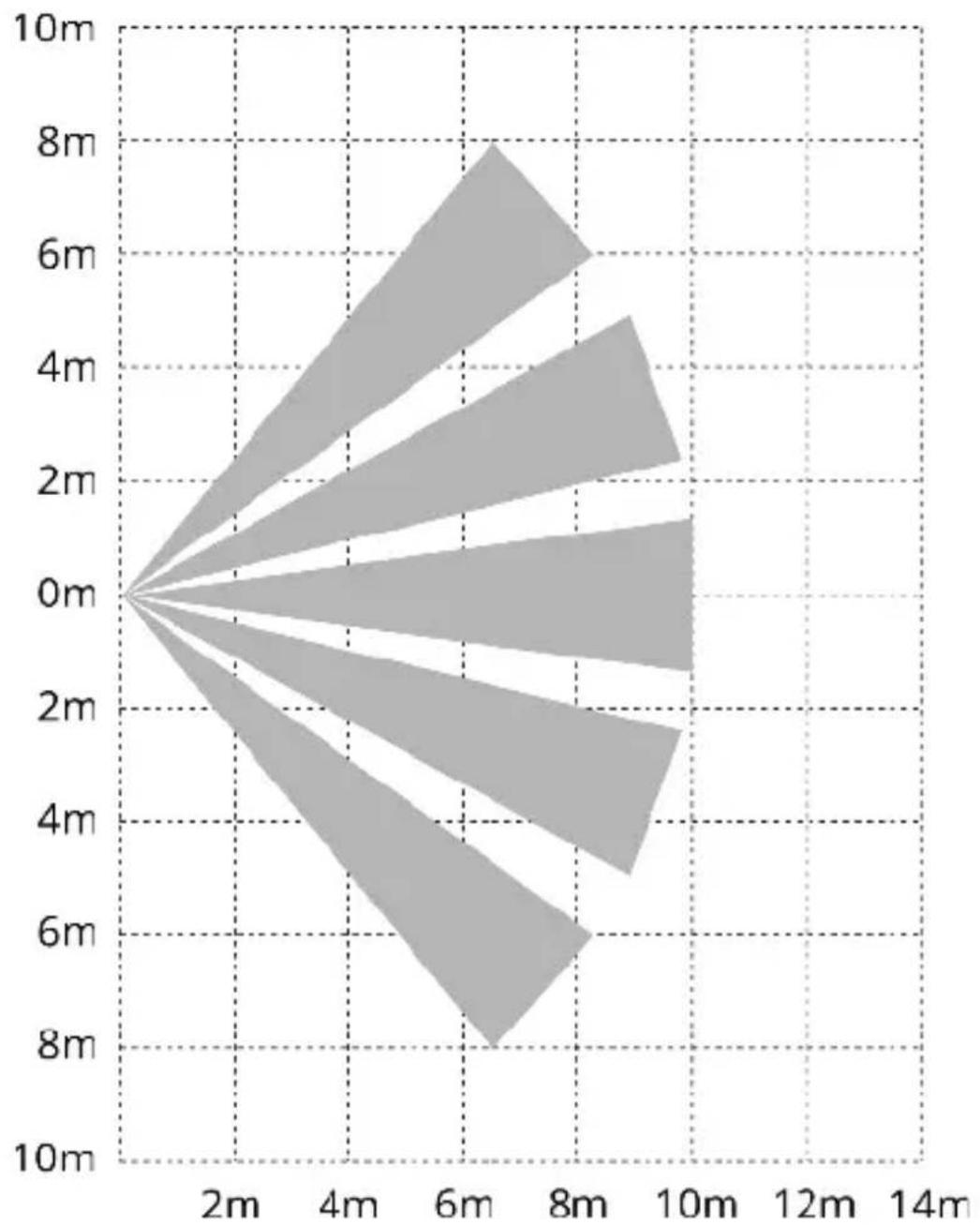

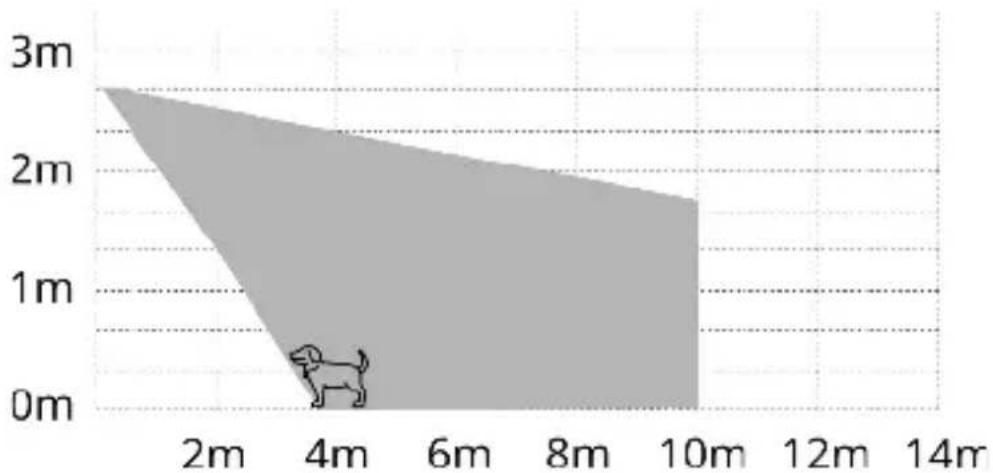

4 CHARAKTERYSTYKA CZUJKI

5 DANE TECHNICZNE

Zasilanie....1x bateria CR123A Pobór prądu w stanie gotowości....20 uA Maksymalny pobór prądu (12V)....25 mA Zakres częstotliwości pracy....869.7 - 870.0 MHz Częstotliwość znamionowa....869.8 MHz Moc promieniowana....< +13.95 dBm Cykl pracy nadajnika....< 1% Zakres temperatur pracy....+5...+40 °C Żywotność baterii....min. 2 lata Napięcie sygnalizacji słabej baterii....< 2.7 V Wymiary [WxSxG]....110x60x47 mm
