INSTRUKCJA OBSŁUGI EvoPir Genevo

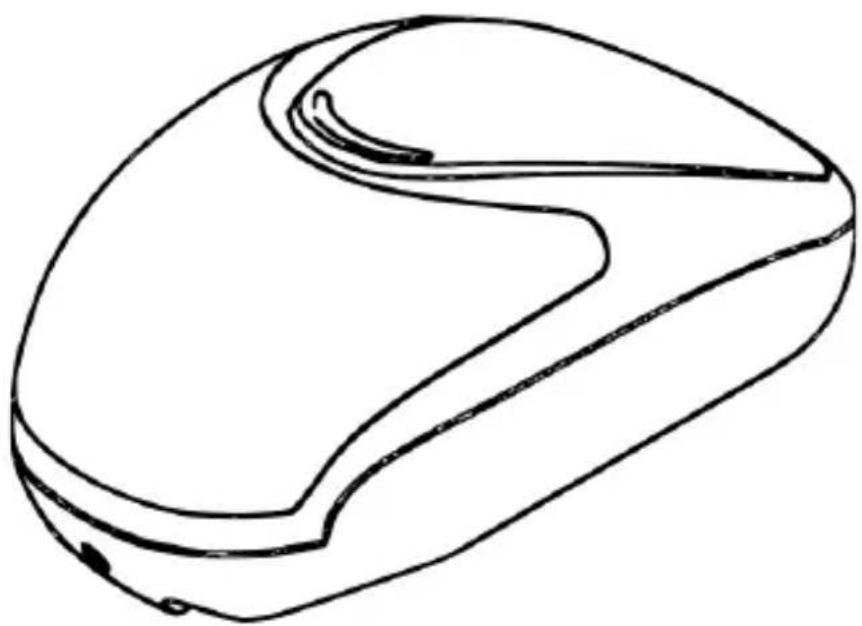

EvoPIR bezprzewodowa czujka ruchu

Przed przystąpieniem do montażu urządzenia, należy dokładnie zapoznać się z treścią instrukcji instalacji!

Instrukcja EVOPIR Rev. 1.0.

©2017 Genevo sp. z o.o., wszelkie prawa zastrzeżone.

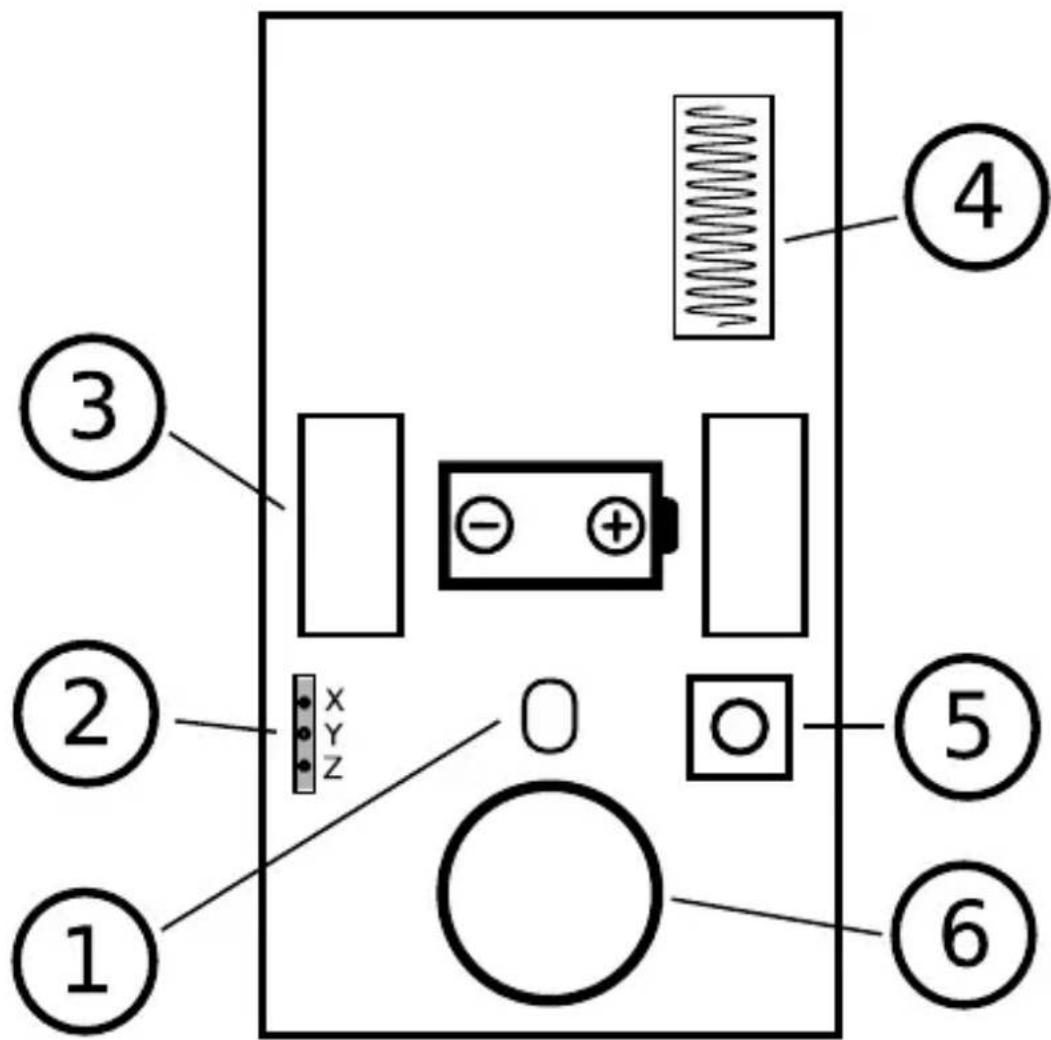

1 ELEMENTY CZUJKI EVOPIR

1 - dioda LED,
2 – złącze serwisowe RS-TTL PIN3 do połączenia z PC (aktualizowanie oprogramowania) i uruchamiania wskaźnika siły sygnału,
3 - styki baterii CR123A,
4 - antena radiowa,
5 – styk sabotażowy,
6 - pyrosensor.

2 MONTAŻ I URUCHAMIANIE CZUJKI EVOPIR

2.1 OTWIERANIE OBUDOWY CZUJKI

W celu otwarcia obudowy czujki należy:

• Korzystając z wkrętaka 2.5mm lub podobnego narzędzia, wcisnąć przycisk zwalniający zaczep obudowy umieszczony w dolnej części obudowy,
• Odchylić przednią część obudowy o kąt około 35-40°. UWAGA! Nie odchylać przedniej części obudowy o kąt większy niż 45° z użyciem siły, gdyż może to spowodować wyłamanie zaczepu w obudowie,
• Przesunąć przednią część obudowy do góry w stosunku do tylnej części obudowy, zwalniając w ten sposób zaczep górny.

2.2 MONTAŻ CZUJKI EVOPIR

• Unikać montażu czujki w pobliżu przeszkód ograniczających pole widzenia czujki,
• Unikać kierowania czujki w stronę przedmiotów mogących się poruszać w trakcie czuwania (np. kotary poruszane strumieniem powietrza),
• Unikać montażu czujki w pobliżu źródeł ciepła aktywnych w trakcie czuwania systemu,
• Unikać montażu czujki w miejscu narażonym na bezpośrednie nastonecznienie, lub bezpośrednią ekspo-

zycję na silne źródła światła,

•Zalecana wysokość montażu czujki 2.0-3.0m ponad poziomem podłogi,
- Czujka nie powinna być montowana na silnie tłumiących podłożach – w szczególności metalowych powierzchniach,

Czujka może być zamontowana bezpośrednio na ścianie, w narożniku pomiędzy dwiema ścianami lub na innej powierzchni. W celu lepszego dopasowania pozycji czujki w stosunku do chronionego obszaru, można ją zainstalować z użyciem akcesoryjnego uchwytu (do-stępny oddzielnie).

Przed montażem czujki należy zdemontować płytkę elektroniki, aby nie została uszkodzona w trakcie prac. Po zamontowaniu obudowy czujki można zainstalować ją ponownie, zwracając uwagę na delikatne elementy urządzenia. W szczególności, należy unikać zabrudzenia powierzchni pyrosensora (element 6 na rysunku).

2.3 URUCHAMIANIE CZUJKI EVOPIR

Uruchamianie czujki należy rozpocząć od sparowania z systemem alarmowym. W tym celu należy uruchomić funkcję Parowania urządzeń w centrali PRiMA, po czym gdy pojawi się monit o naruszeniu sabotażu można za-instalować baterię przy otwartym styku sabotażowym. Wkładając baterię należy zwrócić szczególną uwagę na zachowanie właściwej polaryzacji (biegunowości) bate-

rii, zgodnie z symbolem zaznaczonym na płytce czujki.

Po włożeniu baterii, przy otwartym styku sabotażowym czujka zasygnalizuje uruchomienie włączając diodę LED na około 1-2sek.

Jeżeli bateria była wcześniej zainstalowana, należy przytrzymać styk sabotażowy w pozycji zamkniętej przez kilka sekund, po czym otworzyć go ponownie.

Prawidłowo zakończona procedura parowania wyświetli informację o numerze seryjnym urządzenia. Należy zweryfikować, czy numer seryjny zgadza się z numerem zamieszczonym na samoprzylepnej etykiecie umiesz-czonej na płytce czujki.

Po sparowaniu i uruchomieniu czujki, można zamknąć obudowę, upewniając się przy tym że sprężynka stanowiąca element zabezpieczenia przed sabotażem prawidłowo ułoży się w obudowie czujki.

2.4 REGULACJA CZUŁOŚCI CZUJKI EVOPIR

Czujka EvoPIR oferuje czterostopniową regulację czułości. Regulacja czułości czujki dostępna jest z poziomu konfigurowania centrali. Szczegółowe informacje znajdują się w instrukcji instalacji centrali alarmowej.

2.5 WERYFIKACJA PRACY CZUJKI EVOPIR

Po uruchomieniu trybu serwisowego w centrali, automatycznie aktywowany jest w sparowanych czujkach tryb testowy. W tym trybie dioda LED zainstalowana w

czujce sygnalizuje krótkim błyskiem wykrycie ruchu. Pozwala to na łatwą ocenę prawidłowego montażu i ustawienia czujki. Po wyjściu z trybu serwisowego w centrali, sygnalizacja wykrycia ruchu automatycznie wyłącza się z opóźnieniem około 2 minut.

Poziom sygnału radiowego odbieranego z czujki, oraz stan baterii w czujce może być sprawdzony korzystając z funkcji „Testy systemu” dostępnej w Menu użytkowni-ka centrali PRiMA.

2.6 URUCHAMIANIE WSKAŹNIKA SIŁY SYGNA- ŁU

Czujka EvoPIR wyposażona jest w unikalną funkcję wskaźnika siły sygnału, znacząco ułatwiająca optymalny z punktu widzenia komunikacji dobór miejsca montażu. W celu uruchomienia wskaźnika, należy:

• Sparować czujkę z systemem PRiMA,
• Wyjąć baterię, odczekać około 1 minuty,
• Założyć zworkę na kołki X i Y złącza oznaczo- nego numerem 3 na rysunku,
• Włożyć baterię, zwracając uwagę na zachowanie biegunowości zgodnie z rysunkiem.

Czujka za pomocą diody wskazywać będzie siłę sygnału z czujki odbieraną przez kontroler EvoHUB. Siła sygnału będzie proporcjonalna do ilości błysków: 1 błysk: sygnał najstabszy, 5 błysków: sygnał najsilniejszy.

Po zakończeniu testu należy wyjąć baterię, zdjąć zwor-

kę, odczekać 1min po czym włożyć baterię ponownie.

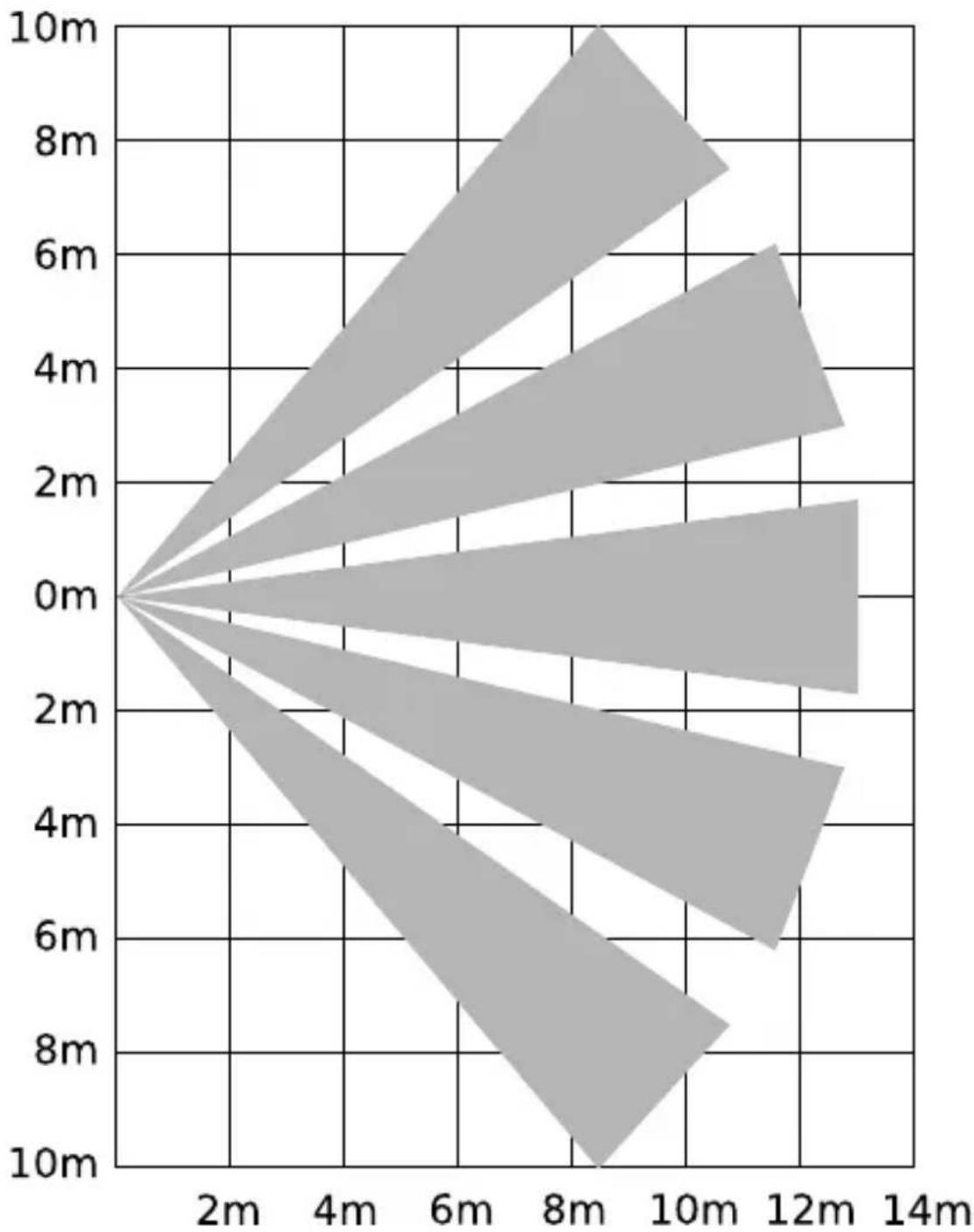

3 CHARAKTERYSTYKA CZUJKI

4 DANE TECHNICZNE

Zasilanie....1x bateria CR123A

Pobór prądu w stanie gotowości....20 uA

Maksymalny pobór prądu (12V)....25 mA

Zakres częstotliwości pracy......869.7 - 870.0 MHz

Moc promieniowana....< +12 dBm ERP

Cykl pracy nadajnika....< 1%

Zakres temperatur pracy......+5...+40 °C

Żywotność baterii......min. 2 lata
