INSTRUKCJA OBSŁUGI GD-00A2 Eura
Sygnalizacja optyczna
Sygnalizacja
akustyczna
Przycisk testu
Instalacja
- Oddzielić podstawę mocującą od korpusu urządzenia, przesuwając ją ku dołowi zgodnie ze strzałką na rys. 3.
- W wybranym miejscu na ścianie, poprzez 2 otwory w podstawie mocującej odznaczyć 2 miejsca na kołki montażowe. W celu najbardziej efektywnego monitorowania obecności gazu w powietrzu urządzenie należy zainstalować zgodnie ze wskazówkami na Rys. 1.
- W zaznaczonych miejscach wywiercić w ścianie 2 otwory o średnicy ∅5mm i umieścić w nich kołki montażowe.
- Za pomocą 2 wkrętów ∅ 5 mm zamocować podstawę na ścianie.
- Zawiesić urządzenie na przymocowanej uprzednio do ściany podstawie mocującej wykorzystując 3 specjalne zatrzaski na podstawie.
- Podłączyć urządzenie do sieci \~230V/ 50Hz, zaświeci się zielona dioda LED "zasilanie", a czerwona dioda LED "alarm" zacznie migać cyklicznie, co oznacza iż urządzenie przygotowuje się do pracy; po czasie ok. 2 minut dioda "alarm" przestaje migać, co oznacza że urządzenie jest gotowe do pracy.
- Wcisnąć przycisk „test” (rys. 2), jeśli żółta dioda LED zaświeci się – oznacza to, iż urządzenie jest uszkodzone i należy przekazać je do serwisu importera.


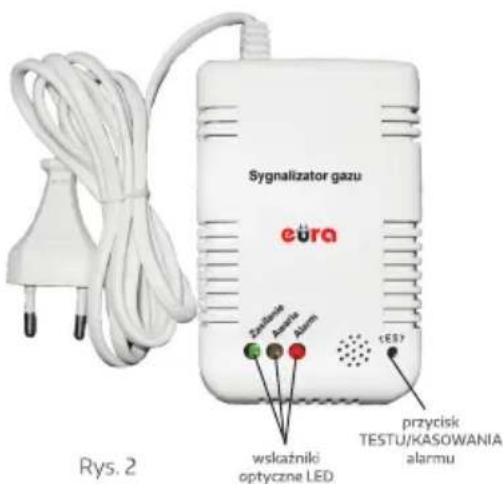

Sygnalizator gazu eura wskaznići optyczne LED TES? przycisk TESTU/KASOWANIA alarmu Rys. 2


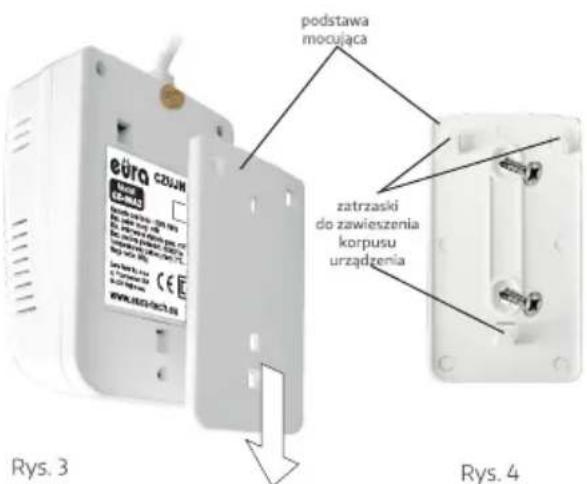

podstawa mocująca zatrzaski do zawieszenia korpusu urządzenia Rys. 3 Rys. 4UWAGA:
Gniazdo przyłączeniowe powinno być zamontowane blisko urządzenia i powinno być łatwo dostępne.
Czujnik gazu ze względu na uwarunkowania techniczne (np. możliwość okresowych zaników napięcia w sieci, awaria urządzenia, itp.) oraz na specyfikę pomieszczeń, w których urządzenia te mogą zostać zamontowane, nie dają całkowitej pewności wykrycia gazu, a jedynie znacznie podnoszą prawdopodobieństwo wcześniejszego wykrycia jego niebezpiecznego stężenia. Stąd należy pamiętać, iż urządzenia te należy testować zgodnie z załączoną instrukcją obsługi oraz dokonywać okresowych przeglądów instalacji wentylacyjnych i kominowych oraz urządzeń, z których może wyciekać gaz.
W przypadku ingerencji w urządzenie lub jego awarii istnieje ryzyko porażenia prądem elektrycznym.
CZUJNIK GAZU
GD-00A2
Czujnik gazu GD-00A2 służy do ciągłego monitorowania obecności gazów wybuchowych w otaczającym go powietrzu oraz wykrywania i alarmowania o przekroczeniu maksymalnego bezpiecznego stężenia tych gazów. Instaluje się go w pomieszczeniach zamkniętych, w których istnieje prawdopodobieństwo wycieku gazu z instalacji lub urządzeń nim zasilanych.
Do prawidłowego działania nie wymaga żadnych dodatkowych urządzeń, przewodów zasilających ani baterii. Jest niewielki gabarytowo, zamknięty w jednej obudowie. Do jego instalacji wystarcza jedno gniazdo sieciowe \~230V/50Hz.
Zastosowano w nim zawansowany technologicznie czujnik półprzewodnikowy oraz elektroniczny układ kontrolny, pozwalające na osiągnięcie wysokiego wskaźnika wykrywalności. Z chwilą przekroczenia ustawionego fabrycznie stężenia gazu <10% LEL*, zostaje włączona sygnalizacja alarmowa optyczna i akustyczna. Zastosowanie czujnika gazu CD-00A2 minimalizuje ryzyko zatrucia użytkownika lub ekspłozji wyciekającego gazu.
Gaz ziemny jest gazem bezbarwnym, o słabym zapachu i lżejszy od powietrza. W połączeniu z tlenem w powietrzu tworzy mieszaninę palną i wybuchową. Największe zagrożenie występuje podczas uwolnienia ze zbiornika czy nieszczelności kuchenki gazowej - zapłon może nastąpić od urządzeń znajdujących się powyżej np. włącznika oświetlenia.
Propan-butan (inaczej LPG) w stanie gazowym, w odróżnieniu od gazu ziemnego jest cięższy od powietrza, gromadzi się w dolnych partiach pomieszczeń, pozostałe zagrożenia są bardzo zbliżone.
Dane techniczne:
| Rodzaje wykrywanych gazów | gaz ziemny, LPG |
| Napięcie zasilania | ~230V AC / 50Hz |
| Pobór mocy czujnika - czuwanie / alarm | 0,5 W / 4 W |
| Temperaturowy zakres pracy | 2°C...+50°C |
| Dopuszczalna wilgotność względna | 10%...90% RH |
| Min. stężenie alarmowe gazu | ≤10% LEL* |
| Głośność alarmu | >85dB/1m |
| Format alarmu | Serie 2 krótkich dźwięków w odstępach 0,5 sekundy oraz sygnalizacja diody LED |
| Rodzaj czujnika | półprzewodnikowy |
| Zasięg detekcji czujnika | ok. 20-25 m^2 |
| Wymiary | 110 x 70 x 45 mm |
| Waga netto | 300 g |
*LEL (Lower Explosive Limit) - dolna granica wybuchowości gazu
Przykładowe wartości dolnych granic wybuchowości niektórych gazów (LEL):
| Gaz | LEL |
| Metan | 5,00% |
| Propan | 2,10% |
| Butan | 1,80% |
Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub firmy zajmującej się recyklingiem odpadów.
ElektroEko
Informacje na temat punktów zbierania zużytego sprzętu elektrycznego i elektronicznego znajdują się na stronie ElektroEko Organizacji Odzysku Sprzętu Elektrycznego i Elektronicznego SA http: www.elektroeko.pl
Deklaracja zgodności UE do niniejszego urządzenia znajduje na stronie internetowej: http://www.eura-tech.eu
