INSTRUKCJA OBSŁUGI AK-04B3 El Home
Przed podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel. Urządzenie zasilane jest z 3 baterii typu AA. Podczas instalacji baterii należy zwrócić uwagę na właściwą polaryzację. Nie należy zasilać urządzenia z zewnętrznego zasilacza.
Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia, oraz z dokonywania samodzielnych napraw i modyfikacji.
PRZEZNACZENIE I CHARAKTERYSTYKA URZĄDZENIA
Atrapa kamery kopułkowej AK-04B3 ma za zadanie skutecznie odstraszać złodziei oraz wandali bez ponoszenia wysokich kosztów instalacji prawdziwej kamery monitorującej. Po jej zainstalowaniu w widocznym miejscu wewnątrz budynku, nawet najbardziej wyrafinowany intruz zniechęci się myśląc, że pomieszczenie strzeżone jest przez nowoczesny i profesjonalny system nadzoru. W rzeczywistości, AK-04B3 to obudowa prawdziwej kamery monitorującej CCTV, wyposażona dodatkowo w migającą diodę LED, co pozwala zwrócić szczególną uwagę na urządzenie, szczególnie o zmroku. Urządzenie przeznaczone jest do montażu wewnątrz budynku. Instalacja przebiega w sposób prosty i szybki, za pomocą dołączonych do zestawu kołków i wkrętów montażowych.
Atrapa zasilana jest z 3 baterii typu „AA”, które pozwalają na miganie diody LED w przeciągu czasu około 2-3 miesięcy.
BUDOWA
Budowę atrapy AK-04B3 pokazano na rys.1. Wymiary zewnętrzne atrapy pokazano Na rys. 2.

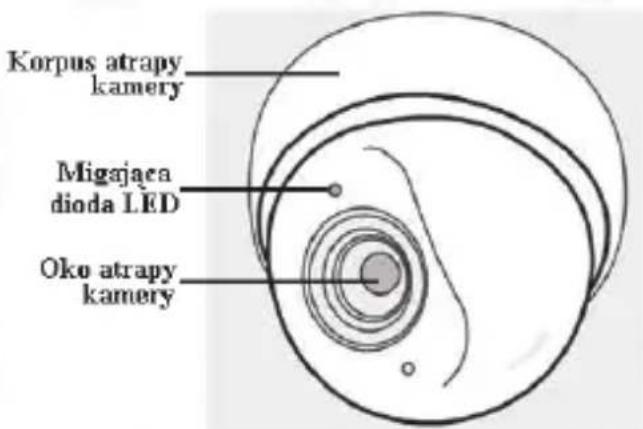

Rys. 1. Budowa atrapy kamery monitorującej AK-04B3

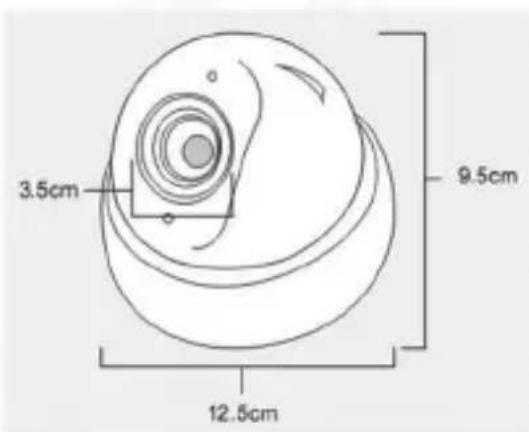

Rys. 2. Wymiary zewnętrzne atrapy AK-04B3
INSTALACJA
Atrapa kamery AK-04B3 przeznaczona jest do montażu wewnątrz budynku. Przed instalacją należy włożyć do urządzenia 3 sprawne baterie zasilające typu „AA” (patrz rys. 3). Baterie służą do zasilania czerwonej diody LED, nie są na wyposażeniu kamery i należy je nabyć oddzielnie.

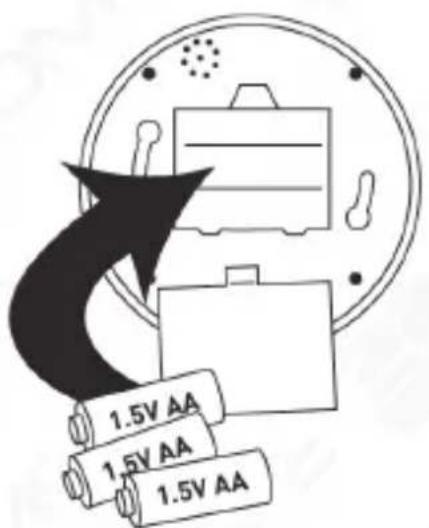

Rys. 3. Instalacja baterii zasilających

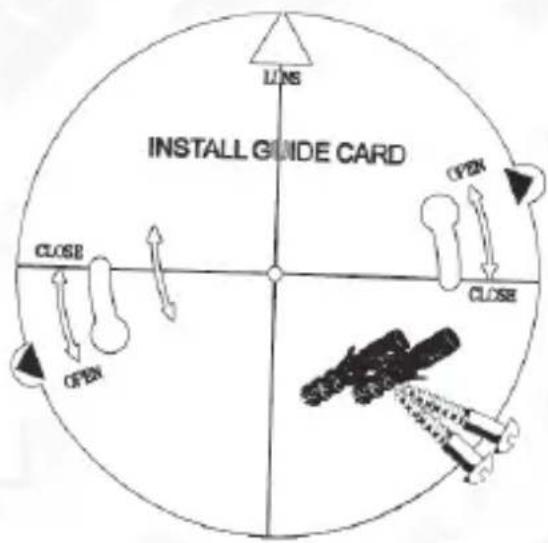

Rys. 4. Znacznik otworów montażowych
Po włożeniu baterii, należy zainstalować atrapę kamery na suficie. W tym celu należy wykonać następujące czynności:
- Za pomocą specjalnego papierowego znacznika otworów montażowych (wyposażenie zestawu, rys. 4) odznaczyć na suficie miejsca na 2 kołki i wkręty montażowe,
- W oznaczonych miejscach wywiercić 2 otwory pod kołki montażowe i umieścić w nich wkręty, wkrętów nie należy wkręcać w kołki do samego końca,
- Założyć korpus atrapy na wypuszczone nieznacznie z kołków wkręty montażowe, wykorzystując do tego 2 otwory w podstawie korpusu atrapy, a następnie obrócić korpus atrapy zgodnie z kierunkiem wskazówek zegara (rys. 5).

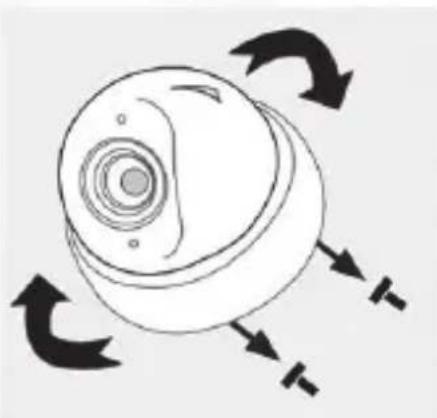

Rys.5. Końcowy montaż atrapy na suficie
SPECYFIKACJA TECHNICZNA
| Materiał obudowy atrapy ABS | |
| Kolor obudowy biały | |
| Zasilanie 3 x 1.5V DC (3 baterie typu AA) | |
| Przybliżony czas eksploatacji baterii zasilających 2-3 miesięcy | |
| Funkcje dodatkowe Błyskanie diody LED w odstępach 2 sek. | |
| Stopień ochrony obudowy IP20 | |
| Wymiary zewnętrzne (średnica x wysokość) 125 x 95 (mm) | |
| Masa netto 0,13 kg |
Deklaracja zgodności UE do niniejszego urządzenia znajduje się na stronie internetowej http://www.elhome.eu
Produkt objęty jest 24 miesięczną gwarancją liczoną od daty zakupu towaru. Gwarancja jest ważna wyłącznie z oryginalnym dokumentem zakupu (paragon, faktura itp).
EURA-TECH Sp. z o.o.
ul. Przemysłowa 35A, 84-200 Wejherowo www.elhome.eu
Wszystkie prawa zastrzeżone.
Zdjęcia, rysunki i teksty użyte w niniejszej instrukcji obsługi są własnością firmy „EURA-TECH” Sp. z o.o. Powielanie, rozpowszechnianie i publikacja całości jak i fragmentów instrukcji są bez zgody autora zabronione!
