INSTRUKCJA OBSŁUGI HC-06G6 El Home

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.

Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia oraz z dokonywania samodzielnych napraw i modyfikacji.

1. BUDOWA

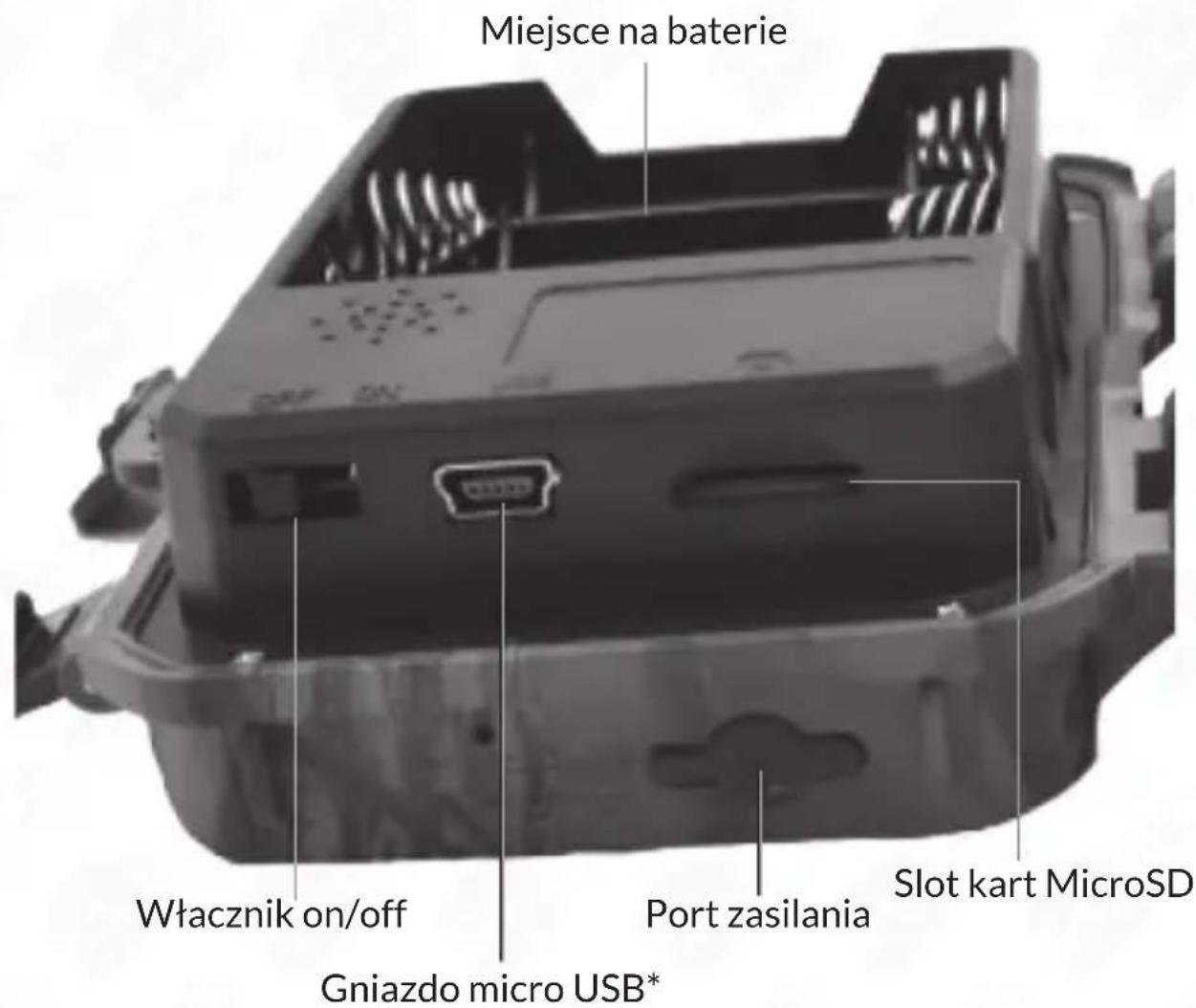

Rys. 1

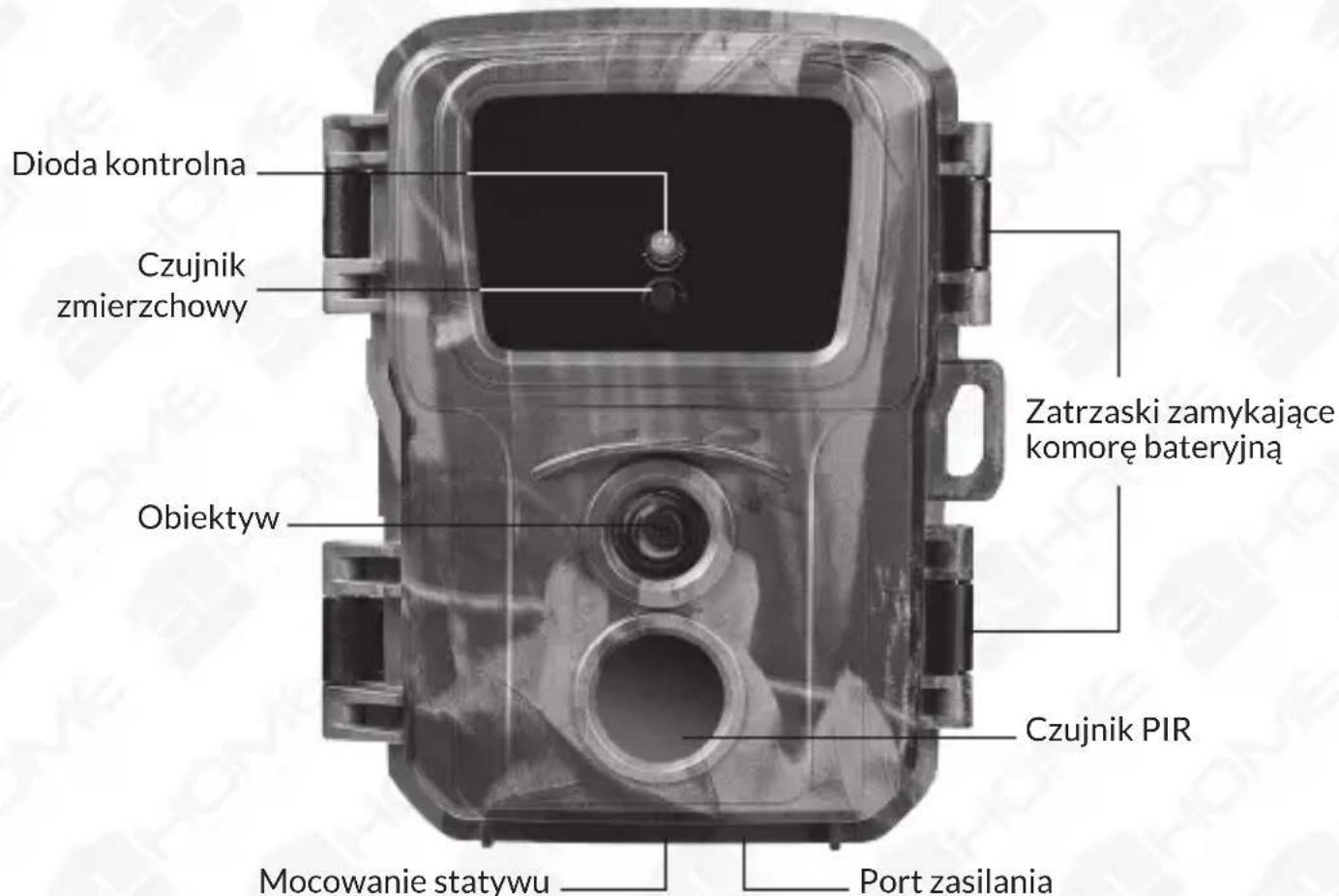

Rys. 2

2. ZASILANIE URZĄDZENIA

2.1. ZASILANIE BATTERYJNE

a. W celu instalacji baterii należy otworzy zatrzaski Rys.1, a następnie pokrywę komory bateryjnej.

b. Baterie powinny być włożone zgodnie ze wskazaniami wewnątrz pojemnika na baterie, nieprawidłowe umieszczenie baterii może spowodować uszkodzenie urządzenia.

c. Nie mieszaj typów baterii, mieszanie baterii może spowodować trwałe uszkodzenie.

d. W przypadku kiedy przez dłuższy czas kamera nie będzie użytkowana, zaleca się wyjęcie z niej baterii.

UWAGA!

- Odwrócenie polaryzacji baterii (zamiana „+” z „-„ może spowodować uszkodzenie urządzenia!

- Wymieniając zużyte baterie na nowe, należy nabyć 4 nowych dobrej jakości baterii.

– Należy pamiętać, że długość eksploatacji baterii zależy od częstotliwości korzystania z urządzenia oraz od temperatury otoczenia (im niższa tym krótszy okres pracy baterii).

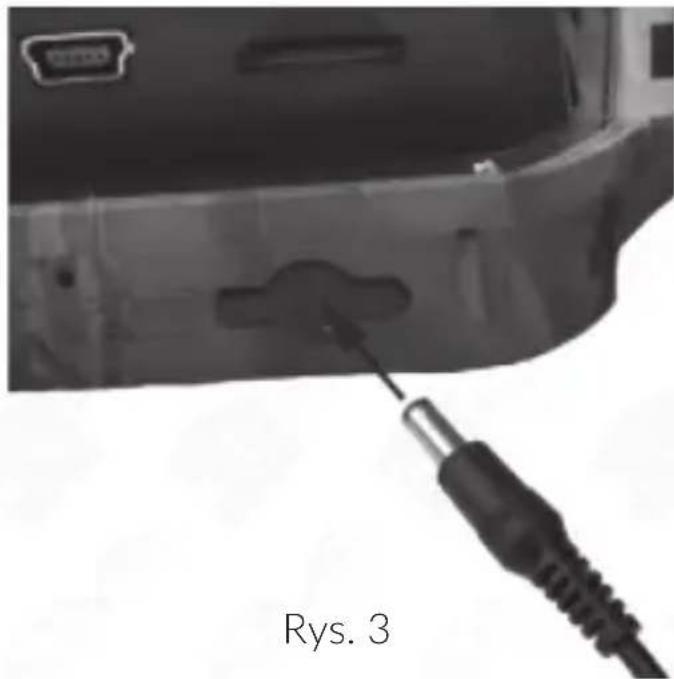

1. Zdejmij gumową zaślepkę portu.

2. Podłącz zasilacz 6V DC

UWAGA!

- Jeśli urządzenie zasilane jest z dodatkowego dedykowanego zasilacza, należy usunąć baterie z komory. Zasilanie urządzenia z baterii wraz z zasilaczem grozi uszkodzeniem urządzenia, niepodlegającym naprawie gwarancyjnej. Zasilacz nie wchodzi w skład zestawu.

- W przypadku zasilania stałego kamery z zasilacza zewnętrznego, należy pamiętać o dodatkowym zabezpieczeniu portu zasilania urządzenia, przed skutkiem opadów atmosferycznych

3. INSTALACJA KARTY PAMIĘCI

1. Kamera leśna obsługuje karty pamięci do 32GB. Sformatuj kartę pamięci przed pierwszym użyciem.

2. Podczas wkładania lub wyciągania karty przycisk zasilania musi pozostać w pozycji OFF.

3. W celu instalacji karty pamięci należy ją wsunąć w gniazdo portu MicroSD. Karta powinna wsuwać się z niewielkim oporem.

4. W celu usunięcia karty microSD ze slotu, należy ją nacisnąć, po czym karta de- likatnie odskoczy.

UWAGA!

Powyższe czynności należy wykonać na wyłączonym urządzeniu.

4. USTAWIENIA KAMERY LEŚNEJ

Gdy przełącznik aparatu przełączysz w tryb ON, automatycznie na karcie pamięci zostanie utworzony systemowy plik konfiguracyjny syscfg.dat, który można otworzyć za pomocą programu Notatnik. Następnie podłącz kamerę leśną do komputera przy pomocy dołączonego do zestawu przewodu USB. Ustawienia fotopułapki wprowadzamy zmieniając ostatni numer na 1,2 lub 3, jak poniżej:

[CFG]

UPDATA=0

DEFAULT=0

MODE=3

UPDATA = 0 // Włączanie lub wyłączanie aktualizacji systemu, wartość może wynosić 0 lub 1

1 dla włączenia

O dla wyłączenia

zmieniamy wartość na 1 przed aktualizacją parametrów, gdy aktualizacja systemu zakończy się, wartość automatycznie zmieni się na 0.

DEFAULT=0 // przywrócenie ustawień domyślnych

0 - nie

1- tak

Domyślna wartość ustawiona jest jako 0.

MODE=3 // Ustawienie trybu kamery : 1, 2 lub 3

1 tylko do robienia zdjęć

2 do nagrywania filmów,

3 do robienia zdjęć i nagrywania filmów

Domyślna wartość ustawiona jest jako 3

PICTURE_RESOLUTION= // Ustawianie rozdzielczości obrazu: 1, 2 lub 3

1 dla 12 mega pikseli

2 dla 8 mega pikseli

3 dla 5 mega pikseli

Domyślna wartość ustawiona jest jako 1

STILL_SHOT_NUM=1 // Ilość zdjęć robionych w serii, wartości 1,2,3 lub 4

1 - jedno zdjęcie

2- trzy zdjęcia

3- sześć zdjęć

4- dziewięć zdjęć

Domyślna wartość ustawiona jest jako 1

VIDEO_RESOLUTION=1 // Ustawienia rozdzielczości nagrywanego wideo: 1,2 lub 3

1 dla 1080p

2 dla 720p

3 dla VGA

Domyślna wartość ustawiona jest jako 1

RECORDING_TIME=1 //Ustawienie długości poszczególnych sekwencji wideo: 1,2,3 lub 4

1 dla 10s

2 dla 30s

3 dla 60s

4 dla 90s

Domyślna wartość ustawiona jest jako 1

PIR_DISTANCE=2 // Ustawienie czujnika PIR - zasięg wykrywania: 1,2 lub 3

1 - wysoki

2 - standardowy

3 - niska

Domyślna wartość ustawiona jest jako 2

RESPOND_INTERVAL=1 // Ustawienie czasu reakcji czujnika ruchu: 1,2,3,4,5,6,7 lub 8

1 dla 1s

2 dla 5s

3 dla 10s

4 dla 30s

5 dla 60 s

6 dla 5min

7 dla 10min

8 dla 30min

Domyślna wartość ustawiona jest jako 1

CYCLE\_WRITE=0 // nadpisywanie starych plików.

0- Nie

1- Tak

Domyślna wartość ustawiona jest jako 0.

AUDIO=0 // Ustawienie nagrywania dźwięku wyłącz/włącz: 0 lub 1

0 - wyłącz nagrywanie dźwięku

1 - włącz nagrywanie dźwięku

Domyślna wartość ustawiona jest jako 1

DATETIME\_FORMAT=1 // Ustawienie formatu daty: 1,2 lub 3

1 dla rok/miesiąc/dzień

2 dla dzień/miesiąc/rok

3 dla miesiąc/dzień/rok

Domyślna wartość ustawiona jest jako 1

CAM\_NAME=Name // Ustawienie nazwy urządzenia/fotpułapki

Przykład: CAM_NAME=123456 / 123456 - wpisana nazwa

Nazwa może zawierać do 6 znaków (cyfry, litery)

W momencie kiedy dopasujemy wszystkie ustawienia wedle swoich potrzeb zapisujemy plik syscfg.dat przesuwając przełącznik fotopułapki na OFF.

Następnie przy kolejnym przesunięciu przycisku na pozycję ON – wszystkie ustawienia konfiguracyjne zostaną wczytane automatycznie.

5. ROZWIAZYWANIE PROBLEMÓW

Fotopułapka nie rejestruje pożądanych obiektów

• sprawdź wrażliwość czujników PIR, w ciepłych warunkach otoczenia ustaw poziom czujnika na niski, a na wypadek zimnej pogody ustaw czujnik na wysoki,
• spróbuj ustawić kamerę w miejscu, w którym nie ma żadnych zasobów ciepła w polu widzenia kamery,
• w niektórych przypadkach ustawienie aparatu blisko wody spowoduje, że aparat zro-bi zdjęcia bez obiektu,
• spróbuj skierować kamerę w stronę ziemi,
• spróbuj ustawić kamerę na stabilnych i nieruchomoch obiektach, tj.: duże drzewa,
• wschodzące stońce lub zachód stońca może wyzwolić czujnik,
• jeśli osoba / zwierzę porusza się szybko, może wyjść z pola widzenia aparatu przed zrobieniem zdjęcia, przesuń kamerę do tyłu lub przekieruj kamerę aby zwiększyć długość pozostawania obiektu w kadrze.

Fotopułapka przestaje robić zdjęcia/filmy

• upewnij się, że karta ma wystarczającą ilość pamięci, jeśli karta jest pełna, aparat przestanie robić zdjęcia oraz nagrywać filmy,
• sprawdź baterie, aby upewnić się, że baterie alkaliczne, NIMH lub litowe AA są wystarczające do działania fotopułapki,
• upewnij się, że przełącznik zasilania kamery znajduje się w pozycji ON, a nie w trybie wyłączenia lub testowania,
• sformatuj kartę pamięci przed pierwszym użyciem lub zmień na inną jeżeli problem będzie się powtarzał.

Zasięg błysku noktowizyjnego nie spełnia oczekiwań

- upewnij się, że akumulatory są w pełni naładowane lub że pozostało podłączone odpowiednie zasilanie,

- wysokiej jakości akumulatory AA Ni-MH lub akumulatory litowe AA oferują znacznie lepszy zasięg podczerwieni niż baterie alkaliczne,

- aby zapewnić dokładność i jakość obrazu w nocy, należy zamontować kamerę w ciemnym otoczeniu bez żadnych widocznych źródeł światła,

- określone otoczenie (takie jak drzewa, ściany, ziemia itp.) w zasięgu lampy błyskowej może zapewnić lepsze zdjęcia w nocy, gdyż dają one powierzchnię do obicia światła.

6. SPECYFIKACJA TECHNICZNA

Dane ogólne
Zasilanie	Baterie - 4 x AA
	Zasilanie zewnętrzne DC 6V 1000mA
Przetwornik obrazu 3Mpx CMOS
Stopień ochrony IP54
Temperaturowy zakres pracy -12 °C	do + 50 °C
Wymiary 105 x 85 x 40 mm
Waga 175g
Zapis zdjęć
Rozdzielczość zdjęcia 20MP/16MP	/12MP
Format pliku JPG
Tryb poklatkowy 5min/30min/1h
Tryb wielu zdjęć (serii) do 9 zdjęć podczas wykrycia ruchu
Znacznik (zdjęcia/film) data, godzina, temperatura (°C/°F) i faza księżyca
Tryb przechwytywania	kolorowy w dzień, czarno biały w nocy
Nagrywanie filmu
Rozdzielczość filmu	1080P/ 720P/ VGA
Format pliku AVI
Długość sekwencji wideo	od 10 do 60 sekund
Tryb przechwytywania	kolorowy w dzień, czarno biały w nocy
Nagrywanie dźwięku	automatycznie
Pamięć zewnętrzna	karta Micro SD/SDHC (do 32gb)
System detekcji
Czujnik ruchu	czujnik podczerwieni (PIR)
Kąt detekcji	60°
Prędkość wyzwalania 0.8 sekundy
Interwał wyzwalania	od 1 sek. do 30min.
System oświetlenia nocnego
Oświetlenie LED	26 diód
Zasięg	do 20 metrów
Ekspozycja	automatyczna regulacja poziomu podczerwieni
Optyczne pole widzenia	90°
