INSTRUKCJA OBSŁUGI KXOE-005 NAC

Zapewniamy Twój święty spokój

Serwis Centralny - Magazyn

Strobów 2E, 96-100 Skierniewice

fax [phone]

serwis.nac.com.pl, [e-mail]

Uwaga!

Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Urządzenie przeznaczone jest do obsługi terenów przydomowych.

Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

SPIS TREŚCI

Spis treści 3

Dane techniczne 3

Objaśnienie symboli zastosowanych w instrukcji obsługi 3

Przepisy bezpieczeństwa 3

Zastosowanie 4

Przed rozpoczęciem pracy 4

Obstuga 5

Czyszczenie, przechowywanie i utylizacja 5

Diagnozowanie problemów 5

Gwarancja i serwis 5

Warunki gwarancji 7

Karta gwarancyjna 8

DANE TECHNICZNE

Pojemność zbiornika: 1,6 l

Długość węża ssącego: 100 cm

W skład zestawu wchodzą:

- pompka ręczna,

- zbiornik,

- wąż ssący 100 cm,

- lejek.

- króciec pompy,

Wskazówka:

W przypadku braku lub uszkodzenia części należy skontaktować się ze sprzedawcą.

OBJAŚNIENIE SYMBOLI ZASTOSOWANYCH W INSTRUKCJI OBSŁUGI

1. Uwaga! Niebezpieczeństwo. Zachowaj szczególną ostrożność.
2. Ważne! Przeczytaj instrukcję i przestrzegaj ostrzeżeń.
3. Wskazówka: Ten symbol wyróżnia informacje podane dla ułatwienia zrozumienia wykonywanych czynności.
4. Wskazówka: Ten symbol zastosowano przy opisaniu utylizacji urządzenia.

Niniejszą instrukcję należy traktować jako nieodłączną część urządzenia. Powinna ona być przechowywana w przewidzianym dla niej miejscu, tak aby była łatwo dostępna. Należy pamiętać, aby w przypadku odsprzedaży urządzenia lub jego przekazania innej osobie instrukcję tę przekazać nowemu właścicielowi lub użytkownikowi.

PRZEPISY BEZPIECZEŃSTWA

Ogólne przepisy bezpieczeństwa

• Dla zapewnienia bezpiecznej pracy przy użyciu tego urządzenia jego użytkownik musi przeczytać i zrozumieć niniejszą instrukcję obsługi przed pierwszym użyciem urządzenia.
• Należy przestrzegać wszystkich zasad bezpieczeństwa! Nieprzestrzeganie zasad bezpieczeństwa powoduje zagrożenie dla użytkownika i osób trzecich.
• Zachowaj niniejszą instrukcję, aby móc skorzystać z niej w przyszłości.
• Nie wolno dopuszczać dzieci do urządzenia. Urządzenie należy przechowywać w miejscu niedostępnym dla dzieci i osób nieupoważnionych.
• Zabrania się dokonywania przeróbek i samowolnych zmian urządzenia oraz stosowania niedopuszczonych części.

Bezpieczeństwo obchodzenia się z paliwem

Paliwa są łatwopalne i wybuchowe. Należy zminimalizować ryzyko wybuchu lub pożaru:

• Przed przystąpieniem do tłoczenia paliwa należy najpierw wyłączyć i schłodzić silnik.
• Podczas prac z paliwami niedozwolone jest palenie tytoniu i używanie otwartego płomienia.
• Paliwo należy przechowywać i mieszać tylko w specjalnie do tego celu przygotowanych pojemnikach (kanistrach).

• Przechowywać paliwo w zamkniętych pojemnikach. Paliwo odparowuje również przy temperaturze pokojowej, a opary mogą zbierać się w zamkniętych pomieszczeniach przy podłodze (niebezpieczeństwo wybuchu).

• Paliwo przechowywać z dala od czynników mogących wywołać pożar np. bojlera, ogniska, otwartego ognia, tam gdzie występuje iskrzenie elektryczne, podwyższona temperatura, iskry spowodowane spawaniem lub inne źródła ciepła, które mogą spowodować zapalenie się paliwa.

• Paliwa są trujące! Zawierają one substancje, które są bezpośrednio trujące oraz mogą zagrażać zdrowiu w dłuższej perspektywie. Przestrzegać środków ostrożności, aby zapobiec przedostaniu się tych substancji do organizmu.
  • Zbiornik paliwa należy napełniać tylko na wolnym powietrzu.
• Przed przystąpieniem do łoczenia paliwa zawsze należy najpierw wyłączyć i schłodzić silnik.
• Nie wdychać oparów paliw.
• Unikać kontaktu ze skórą i z oczami. W przypadku kontaktu dokładnie wypłukać wodą. W przypadku kontaktu z oczami natychmiast wezwać pomoc lekarską.
• Nosić rękawice podczas przelewania.
• W przypadku rozlania paliwa należy niezwłocznie wytrzeć rozlane paliwo suchą tkaniną.
• Podczas pracy z paliwem należy zwrócić szczególną uwagę, aby nie rozłać paliwa na odzież. Nasączona benzyną odzież może się zapalić, dlatego należy ją natychmiast zmienić.
• Przechowywać paliwa poza zasięgiem dzieci.
• Nie zasysać paliw ustami przez wąż ssący.
• Podczas pracy z paliwami nie jeść ani nie pić.
• Paliwa mogą zagrażać środowisku w przypadku niewłaściwego obchodzenia się z nimi.
• Zachować ostrożność podczas przelewania paliw. Paliwa nie mogą dostać się do gleby lub kanalizacji.
• Pozostałości paliwa należy usuwać w sposób zgodny z przepisami. Nigdy nie usuwać ich razem z odpadami domowymi.
• Paliwa mają ograniczoną trwałość. Należy nabywać tylko ilości, które zostaną zużyte w przeciągu kilku miesięcy.
• Zanieczyszczone płyny szkodzą urządzeniu.
• Tłoczone płyny nie mogą mieć grubych zanieczyszczeń.

Bezpieczeństwo w trakcie użytkowania urządzenia

- Przed użyciem urządzenia należy wymienić wszystkie wadliwe oraz zużyte i uszkodzone części.

- Do czyszczenia nożyc należy stosować miękką, suchą tkaninę. Nigdy nie wolno stosować jakiegokolwiek detergentu lub alkoholu.

UWAGA:

Niebezpieczeństwo uduszenia się dzieci podczas zabawy z opakowaniem.

Opakowanie należy przechowywać w miejscach niedostępnych dla dzieci.

ZASTOSOWANIE

UWAGA: Prawidłowa, niezawodna i bezpieczna praca przy użyciu zestawu do odsysania oleju uzależniona jest głównie od prawidłowej eksploatacji.

Nieprzestrzeganie zaleceń niniejszej instrukcji wyłącza z odpowiedzialności producenta i serwis za jakiekolwiek powstałe z tego tytułu szkody.

Urządzenie jest przeznaczone do tloczenia oleju i innych płynów. Nie wolno tloczyć wody pitnej, środków spożywczych oraz substancji wybuchowych, agresywnych lub szkodliwych dla zdrowia. Urządzenie nie jest przeznaczone do celów związanych z wykonywaniem działalności gospodarczej. Podczas obsługi urządzenia należy przestrzegać wskazówek zawartych w instrukcji obsługi.

PRZED ROZPOCZĘCIEM PRACY

Zapoznaj się z niniejszą instrukcją obsługi oraz budową urządzenia.

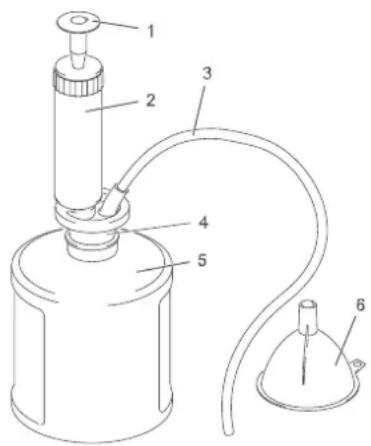

Budowa i opis urządzenia

1. Dźwignia
2. Pompa ręczna
3. Wąż ssący 100 cm
4. Króciec pompy
5. Zbiornik
6. Lejek

Rys. 1

OBSŁUGA

1. Nakręcanie pompy ręcznej:

• Ustawić króciec pompy 4 (Rys. 2) na zbiorniku 5 (Rys. 2).
- Przykręcić pompę ręczną 2 (Rys. 2) na króciec pompy 4 (Rys. 2).

2. Przyłączanie węża ssącego

- Włożyć wąż ssący 3 (Rys. 3) szerszym końcem do króćca pompy 4 (Rys. 3).

3. Zasysanie

• Włożyć przyłączony wąż ssący 3 (Rys. 4) do tłoczonego płynu.
  • Zbiornik 5 (Rys. 4) pompy olejowej trzymać niżej niż tłoczony płyn.
• Przesunąć dźwignię 1 (Rys. 4) do góry. W razie potrzeby powtórzyć te czynności. W ten sposób płyn jest zasysany. Po krótkim zasysaniu płyn samoczynnie płynie po spadku do zbiornika.

4. Zatrzymanie

- podnieść zbiornik 5 (Rys. 4) pompy olejowej wyżej niż zbiornik wybranego płynu.

CZYSZCZENIE, PRZECHOWYWANIE I UTYLIZACJA

Po zakończeniu pracy przetrzeć urządzenie suchą szmatką.

UWAGA! Nigdy nie należy używać agresywnych lub żrácych detergentów do czyszczenia, ponieważ mogą one uszkodzić plastikowe części urządzenia.

Środki czyszczące i rozpuszczalniki takie jak: benzyna, czterochlorek węgla, chlorowane rozpuszczalniki czyszczące, amoniak i domowe detergenty, które zawierają amoniak mogą uszkodzić elementy plastikowe.

Uwaga! Urządzenie należy przechowywać w pomieszczeniu, w suchym, niezakurzonym miejscu, nienarażonym na działanie mrozu.

UWAGA! Unikać szkód powodowanych przez rozlane płyny.

Urządzenia nie wolno wyrzucać ze śmieciami domowymi! Należy je utylizować we właściwy sposób. Informacje na ten temat można uzyskać od właściwego przedsiębiorstwa oczyszczania.

Utylizacja opakowania: Opakowanie jest wykonane z kartonu i odpowiednio oznakowanych folii, które można oddać do recyklingu.

Usterka	Przyczyna	Środki
Niewielka moc pompy.	Urządzenie jest zatkane.	Wyczyścić wąż ssący.

GWARANCJA I SERWIS

Zakupiony przez Państwa produkt, przeznaczony jest wyłącznie do użytku amatorskiego (hobbystycznego). W przypadku użytkowania elektronarzędzia do innych celów (zarobkowych, zawodowych), spowoduje to utratę odpowiedzialności gwaranta za zakupione urządzenie. Informacje na temat gwarancji oraz sieci serwisowej NAC znajdziesz w dołączonej karcie gwarancyjnej.

NAC

NEW AMERICAN CONCEPT

GWARANCJA

Szanowni Państwo!

Dziękujemy za dokonanie zakupu naszego produktu i gratulujemy trafnego wyboru. Urządzenie, które Państwo kupiliście, zostało zaprojektowane i wyprodukowane według najnowszych technologii oraz reprezentuje światowe standardy jakości i niezawodności, jednocześnie będąc przyjaznym dla środowiska.

Przypominamy o obowiązku dokładnego zapoznania się z procedurami uruchomienia oraz eksploatacji przed rozpoczęciem korzystania z urządzenia; procedury te są zawarte w dostarczonej z urządzeniem Instrukcji Obsługi.

Nasza wyspecjalizowana sieć serwisowa służy Państwu wszelką pomocą w zakresie porad technicznych jak i eksploatacyjnych.

Przydatne informacje serwisowe oraz lista autoryzowanych punktów serwisowych znajdują się na stronie:

serwis.nac.com.pl

WARUNKI GWARANCJI

1. Firma NAC gwarantuje sprawne działanie urządzenia zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w Instrukcji Obsługi.
2. Na urządzenie udziela się 24-miesięcznej gwarancji konsumentowi „(tj. osobie fizycznej dokonującej z przedsiębiorcą czynności prawnej niezwiązanej bezpośrednio z jej działalnością gospodarczą lub zawodową)” oraz 12-miesięcznej gwarancji przy zakupie przez przedsiębiorcę „(tj. osobę fizyczną, osobę prawną i jednostkę organizacyjną, prowadzącą we własnym imieniu działalność gospodarczą lub zawodową)". Po tym okresie użytkownik ma prawo do napraw odpłatnych.
3. Wszystkie uszkodzenia ujawnione w okresie obowiązywania gwarancji wynikające z wad materiałowych, montażowych lub produkcyjnych będą usuwane bezpłatnie.
4. Podstawą do uzyskania ochrony gwarancyjnej jest dowód zakupu urządzenia od Autoryzowanego Dystrybutora sprzętu NAC wraz z podpisanym w dniu sprzedaży drukiem niniejszej karty gwarancyjnej wydanym przez oficjalnego Autoryzowanego Dystrybutora marki NAC. Ochrona gwarancyjna nie będzie udzielana, jeżeli druk gwarancji będzie poświadczony/podstemplowany przez firmę niebędącą Autoryzowanym Dystrybutorem marki NAC. Niniejsza gwarancja obowiązuje na terenie Rzeczypospolitej Polskiej.
5. Wady urządzenia podlegające gwarancji będą usuwane w terminie do 14 dni roboczych od daty przyjęcia w Autoryzowanym Serwisie NAC. Termin ten może ulec wydłużeniu do 30 dni roboczych w wyjątkowych przypadkach.
6. Z przyczyn niezależnych od Gwaranta wskazany powyżej termin może ulec wydłużeniu, w szczególności, gdy produkt wymaga dodatkowej weryfikacji/ekspertyzy lub wystąpią okoliczności mające postać siły wyższej uniemożliwiającej jego zachowanie np.: powódź, pożar, strajki, klęski żywiołowe, restrykcje importowe itp.
7. W zakres gwarancji nie wchodzą czynności takie jak: montaż, konserwacja, obsługa okresowa, regulacja i czyszczenie, a także przeglądy, wymiana oleju i filtrów wraz z materiałami i częściami użytymi do w/w czynności. Czynności te mogą być wykonane odpłatnie.
8. W celu usunięcia wad lub uszkodzeń urządzenie wraz z dowodem zakupu i ważną kartą gwarancyjną należy dostarczyć do: najbliższego Autoryzowanego Serwisu lub skorzystać z wygodnego systemu „door to door” lub do miejsca zakupu. Urządzenie powinno zostać uprzednio oczyszczone. Serwis/sklep może odmówić naprawy urządzenia nieoczyszczonego. Jeżeli urządzenie ma zostać wysłane, przed przekazaniem go kurierowi lub sprzedawcy należy bezwzględnie wyłać z niego płyny eksploatacyjne (paliwo i olej). Opakowanie musi zapewnić bezpieczny transport, zaleca się opakowanie oryginalne.
9. Sposób naprawy ustala gwarant. Gwarant nie ma obowiązku dostarczenia urządzenia zastępczego na czas naprawy gwarancyjnej.
10. Gwarancja ta obowiązuje pod warunkiem, że urządzenie jest prawidłowo eksploatowane, konserwowane i obsługiwane zgodnie z dołączoną instrukcją obsługi.
11. Użytkownik jest obowiązany do natychmiastowego zaniechania użytkowania uszkodzonego urządzenia. Kontynuacja pracy uszkodzonym urządzeniem może powodować powstanie kolejnych usterek oraz zagrażać zdrowiu lub życiu użytkownika lub osób trzecich.
12. Gwarancją nie są objęte uszkodzenia powstałe w wyniku: uszkodzeń mechanicznych, niewłaściwego użytkowania, dokonywania modyfikacji oraz napraw dokonanych przez osoby nieupoważnione. Dotyczy to również zamontowania i używania niewłaściwych części oraz filtrów, smarów, olejów, paliw.
13. Zniszczenie plomb gwarancyjnych, o ile są, lub tabliczki znamionowej z numerem seryjnym, może być podstawą do odrzucenia gwarancji.
14. Gwarancja nie obejmuje wad powstałych na skutek uderzenia pioruna, pożaru, powodzi i innych klęsk żywiołowych.
15. Gwarancji nie podlegają elementy eksploatacyjne i ulegające naturalnemu zużyciu podczas pracy i podlegające kontroli stanu przez użytkownika takie jak: paski klinowe, żarówki, filtry, świece zapłonowe, koła jezdne, noże i ostrza tnące, uchwyty noży, głowice żyłkowe, łańcuchy tnące, prowadnice łańcucha, linki sterownicze, wpusty i kołki przeciążeniowe.
16. Firma NAC nie odpowiada za bezpośrednie lub pośrednie szkody, straty bądź koszty wynikłe z zastosowaniem, bądź brakiem możliwości zastosowania urządzenia do jakiegokolwiek celu.
17. Jeżeli przed przystąpieniem do naprawy konieczne jest przeprowadzenie czynności związanych z konserwacją urządzenia to Serwis/sklep może przeprowadzić takie czynności odpłatnie za zgodą użytkownika/reklamującego.
18. Jeżeli podczas naprawy stwierdzono konieczność wymiany elementów związanych z bezpieczeństwem użytkowania lub osób trzecich (m.in. ostrza tnące, łańcuchy, prowadnice, osłony elementów tnących i inne związane z bezpieczeństwem), to serwis jest zobowiązany do wymiany tych elementów nawet wtedy, gdy wiąże się to z koniecznością pobrania opłat za zgodą użytkownika/reklamującego. W przypadku odmowy serwis zwrócić produkt bez dokonania jakichkolwiek napraw.
19. Gwarancja nie obejmuje ewentualnych szkód wyrządzonych przedmiotom lub osobom.
20. Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego będącego osobą fizyczną wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

KARTA GWARANCYJNA

Nazwa sprzętu *

Model *

Data sprzedaży *

Nr fabryczny urządzenia *

Nr fabryczny silnika

Oświadczam, że zapoznałem się z instrukcją obsługi oraz kartą gwarancyjną. Zakupiony sprzęt otrzymałem sprawny, kompletny, wraz z dowodem zakupu.

Czytelny podpis nabywcy ....

Pieczątka i czytelny podpis sprzedawcy *1

* Wypełnia sprzedawca

*1 Oświadczam, że jestem oficjalnym Autoryzowanym Dystrybutorem sprzętu NAC.

Złożenie oświadczenia niezgodnego ze stanem faktycznym przez podmiot niebędący autoryzowanym Dystrybutorem sprzętu NAC może skutkować odpowiedzialnością karną sprzedawcy na podstawie art. 271 i art. 286 Kodeksu Karnego.

LP.	Daty	Opis naprawy	Pieczątka zakładu
	Data zgłoszenia sprzętu
	Data zakończenia naprawy
	Data wydania sprzętu
	Data zgłoszenia sprzętu
	Data zakończenia naprawy
	Data wydania sprzętu
	Data zgłoszenia sprzętu
	Data zakończenia naprawy
	Data wydania sprzętu
	Data zgłoszenia sprzętu
	Data zakoń czenia naprawy
	Data wydania sprzętu
