INSTRUKCJA OBSŁUGI FY220S NAC
Ostrzałki elektrycznej do łańcuchów
| Model FY 220S | |
| Moc nominalna 220W | |
| Typ silnika elektryczny | |
| Napiecie 230-240~50Hz | |
| Max. prędkość obrotowa silnika 7500 obr / min | |
| Predkość robocza ~ 40 m/s | |
| Wymiary tarczy ∅100 x 3,2 x ∅ 10 | |
| Podstawa plastikowa | |
| Klasa ochrony II | |
| Stopień ochrony IP20 | |
| Waga 1.8 kg | |
| Rok produkcji 2014 |

UWAGA! Urządzenie przeznaczone do prac przydomowych. Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.
Produce nt: NAC Sp. z o.o.
Al. Krakowska 39, 05-090 Raszyn
tel. 801 044 450, fax +48 22 314 93 09
www.nac.com.pl serwis@nac.com.pl
Spis treści Ostrzenie ....7
Dane Techniczne......1
Spis treści ......2
Piktogramy i oznaczenia
sterownicze....2
Wprowadzenie....3
Zastosowanie urządzenia......3
Instrukcje w zakresie
bezpieczeństwa....3
W razie wypadku lub awarii....3
Przygotowanie do pracy .....5
Zakładanie tarczy szlifierskiej 5
Wymiana tarczy szlifierskiej... 5
Procedura ostrzenia ....8
Konserwacja i czyszczenie....10
Przechowywanie ....10
Kasacja 10
Ryzyko resztkowe......10
Ocena ryzyka resztkowego....10
Składowanie śmieci i ochrona
środowiska ......10
Zabezpieczenie przed
przeciążeniem....10
Rozwiązanie problemów......10
Deklaracje ....12
Kontakt z serwisem .....12
Piktogramy ostrzegawcze i oznaczenia sterownicze
1

3

5

7

9

2

4

6

8

10

- Uwaga! Niebezpieczeństwo. 7. Urządzenie elektryczne
- Należy stosować rękawice ochronne. 8. Zachować bezpieczną odległość od osób
- Należy stosować okulary i nauszniki ochronne. postronnych.
- Należy uważnie przeczytać instrukcje obsługi 9. Podwójna ochrona elektryczna
- Uwaga obracające się elementy 10. Zakaz przypadkowego pozbywania się
- Należy odłącać od źródła zasilania podczas urządzenia przerw w pracy.
Piktogramy ostrzegawcze znajdują się na obudowie sprzętu

NEW AMERICAN CONCEPT

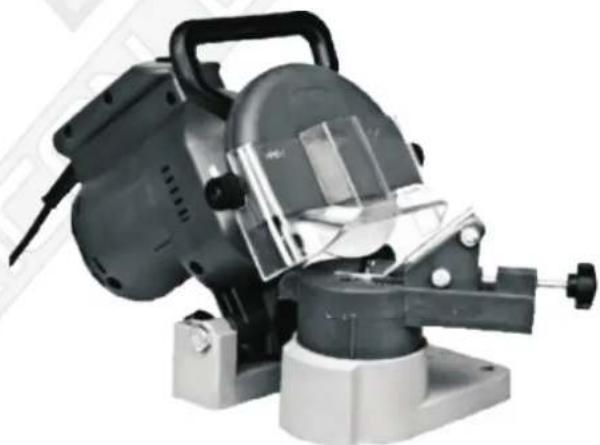

OSTRZAŁKA ELEKTRYCZNA DO ŁAŃCUCHÓW
MODEL:
MOC NOMINALNA:
OBROTY:
NAPIĘCIE:
ROK PRODUKCJI:
S/N:
FY220S
220 W
7500 obr./min.
230 V / 50 Hz
2014





Tabliczka zmianowa jest umieszczona na obudowie urządzenia. Informacje zawarte w tej tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności obsługowych.
WPROWADZENIE
Aby uniknąć niewłaściwej obsługi ostrzałki prosimy, aby przed pierwszym użyciem zapoznać się z podręcznikiem użytkowania. Zapoznanie się i stosowanie informacji zawartych w tej instrukcji sprawi, że urządzenie będzie użytkowane w sposób bezpieczny zarówno dla użytkownika, jak i samego urządzenia. Należy instrukcję przechowywać przez cały okres użytkowania maszyny, gdyż zawsze może zaistnieć konieczność przypomnienia sobie informacji zawartych w instrukcji, a także należy ją przekazać wraz z urządzeniem w przypadku odsprzedaży maszyny, lub zmiany użytkownika.
Uwaga - czynności z zakresu konserwacji które nie są omówione w niemniejszej instrukcji, powinny być wykonane przez upoważniony punkt serwisowy
ZASTOSOWANIE URZĄDZENIA
Urządzenie jest dopuszczone do użycia wyłącznie jako ostrzałka do ostrzenia łańcuchów zgodnie z opisem i zasadami bezpieczeństwa zawartymi w niniejszej instrukcji użytkowania.
Każde użycie urządzenia niezgodne z opisem zawartym w niniejszej instrukcji jest uznane za niewłaściwe i producent nie odpowiada za uszkodzenia i szkody wynikające z takiego postępowania.
Poprawne użytkowanie urządzenia obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw.
Urządzenie może być używane, naprawiane i konserwowane wyłącznie w autoryzowanych punktach serwisowych.
Wszelkie zasady bezpiecznego użytkowania, zapobiegania wypadkom i unikania zagrożeń, muszą być przestrzegane.
Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika zwalniają producenta z odpowiedzialności za powstałe uszkodzenia.
Maszyny nie należy stosować do:
- ostrzenia noży
- szlifowania innych urządzeń
INSTRUKCJE W ZAKRESIE BEZPIECZEŃSTWA
Podczas użytkowania elektrycznej ostrzałki należy przestrzegać zasad bezpieczeństwa. Ostrzałkę należy używać wyłącznie do ostrzenia łańcuchów pił łańcuchowych . Każdy inny rodzaj użytkowania odbywa się na własne ryzyko i może stanowić zagrożenie. Producent nie ponosi odpowiedzialności za szkody wywołane nieodpowiednim bądź niewłaściwym użytkowaniem.Ostrzałki nigdy nie należy używać podczas deszczu oraz w warunkach wysokiej wilgotności. Jeżeli przedłużacz jest uszkodzony, należy natychmiast odłączyć ostrzałkę. Nie należy pracować z uszkodzonym kablem.
Należy sprawdzić, czy kabel nie jest uszkodzony. Przed ponownym użyciem urządzenia należy sprawdzić czy wszystkie zabezpieczenia działają. Wszystkie części należy poprawnie zmontować.
Muszą one spełniać wszelkie warunki wymagań do tego, aby ostrzałka pracowała w sposób poprawny. Wszelkie uszkodzone zabezpieczenia lub części należy naprawić lub oddać do natychmiastowej wymiany przez uprawnionego do tego pracownika serwisu.
W razie wypadku lub awarii:
W razie wypadku należy natychmiast zatrzymać/ wyłączyć maszynę i wezwać pomoc jeżeli tego wymaga sytuacja.
W razie awarii należy zatrzymać/ wyłączyć maszynę i skontaktować się z autoryzowanym serwisem w celu usunięcia awarii.
Nigdy nie należy stosować uszkodzonego kabla, przyłącza, wtyczki albo kabla nie spełniającego wymagań w zakresie bezpieczeństwa. Jeżeli kabel został uszkodzony albo urwany, należy go natychmiast odłączyć.
Zawsze podczas pracy z ostrzałką należy stosować okulary i rękawice ochronne.
Aby uniknąć urazów należy stosować dopasowane ubrania oraz obuwie ochronne.
Aby uniknąć urazów uszu, należy stosować nauszniki ochronne. Zaleca się stosowanie kasku z osłoną.
Podczas pracy z ostrzałką należy utrzymywać stabilną pozycję.
Stanowisko robocze należy utrzymywać w czystości.
Aby uniknąć porażen prądem, należy unikać kontaktu z częściami nie uziemionymi.
Regulacja ostrzałki może nastąpić tylko przy odłączonym źródłe zasilania.
W danym momencie ostrzałkę może użytkować tylko jedna osoba. Pozostałe osoby powinny znajdować się poza obszarem roboczym. W szczególności poza obszarem roboczym powinny znajdować się dzieci i zwierzęta. Odległość powinna wynosić co najmniej 15 metrów.
Przed uruchomieniem ostrzałki upewnij się czy tarcza jest odpowiednio dokręcona nie dotyka ciał obcych.
Podczas użytkowania, ostrzałki upewnij się ze jest stabilnie przymocowana
Ostrzałkę nie powinny używać dzieci oraz młodzież. Osoby w wieku ponad 16 lat mogą używać pilarki tylko do celów szkoleniowych i pod nadzorem osoby dorosłej. Wypożyczanie ostrzałki jest dozwolone wyłącznie na rzecz osób, które są zaznajomione z tym rodzajem urządzeń oraz wiedzą, w jaki sposób się nimi posługiwać. Wraz z wypożyczoną ostrzałką należy zawsze przekazać instrukcję użytkowania.
Należy upewnić się, że ostrzałka jest zawsze przechowywana w miejscu niedostępnym dla dzieci. Ostrzałki nie należy użytkować w trakcie zmęczenia, choroby, zdenerwowania lub gdy się jest pod wpływem narkotyków, leków albo w trakcie leczenia. Otrzałki nie należy wystawiać na działanie złych warunków pogodowych albo deszczu. Należy upewnić się, że obszar roboczy jest właściwie oświetlony. Urządzeń elektrycznych nie należy używać w pobliżu łatwopalnych cieczy lub gazów.
Przed rozpoczęciem przenoszenia ostrzałki należy zawsze odłączyć ją od gniazdka sieciowego i zdemontować.
Ostrzałki nigdy nie należy używać znajdując się na schodach lub w jakimkolwiek innym miejscu nie zapewniającym stabilności.
Kabel elektryczny musi być odprowadzony w kierunku umożliwiającym bezpieczna prace ostrzałki
Należy stosować tylko oryginalne części zamienne.
Podczas stosowania ostrzałki na zewnątrz pomieszczeń, należy podłączyć ją do wtyczki uziemiającej.
Nie należy przeciązać ostrzałki. Ostrzałka pracuje prawidłowo i bezpiecznie w pewnym, określonym zakresie obciążeń..
Ze względu na przyłącze kablowe i na specyfikę urządzenia ostrzałka nie jest urządzeniem mobilny i dlatego powinna być zamontowana na stałe
Kabel należy używać tylko w celu, do jakiego został przystosowany. Nigdy nie należy przenosić ostrzałki trzymając ją za przyłączony kabel. W celu odłączenia kabla z wtyczki nie należy go pociągać. Kabel należy chronić przed gorącem, olejami i ostrymi krawędziami.
Na zewnątrz pomieszczeń należy zawsze stosować listwę z gniazdkami.
RZYGOTOWANIE DO PRACY PRZED URUCHOMIENIEM
Napięcie prądu powinno być takie, jak wskazano na tabliczce znamionowej (patrz dział "Zabezpieczenie przed przeciążeniem"). Przed rozpoczęciem pracy należy upewnić się, że ostrzałka działa poprawnie i czy wszystkie śruby są prawidłowo dokręco
MONTAŻ
Ostrzałka powinna być umieszczona w miejscu bezpiecznym od kurzu i wilgoci, dobrze oświetlonym daleko od zasięgu rak dzieci ,daleko od gazów ,płynów czy materiałów łatwo palnych a przy tym nieopodal gniazdka do którego sięga sznur z odpowiednia wtyczką tak żeby wykluczyć stosowanie przedłużacza gniazdo powinno być uziemione .
Ostrzałka powinna być przymocowana do stołu warsztatowego .Przy mocowaniu do warsztatu należy umieścić ja w prawidłowej pozycji.Po właściwym zmontowaniu ostrzałki można przystawić do montażu dalszych elementów ostrzałki. Rys.1

Tarcza szlifierska powinna być dobrana w zależności od rodzaju łańcucha. Przed przystąpieniem do eksploatacji należy zawsze sprawdzić czy tarcza dostarczona na wyposażeniu jest w dobrym stanie czy nie posiada zadnich wyszczerbień lub pęknięć w takim przypadku należy odrzucić tarczę.
Rys.2

Wymiana tarczy szlifierskiej
- Przed rozpoczęciem pracy przy ostrzałce do łańcuchów pilarek łańcuchowych zawsze upewnij się ze wtyczka jest odłączona od sieci.
1-Poluzować śruby mocujące Rys.2.a
2-Zdejmij osłonę tarczy szlifierskiej Rys.2.b
3-Przy pomocy odpowiedniego klucza i blokady Rys.2d odkręcić nakrętke Rys.2.c
4- Zdemontować tarcze szlifierska Rys.2.e

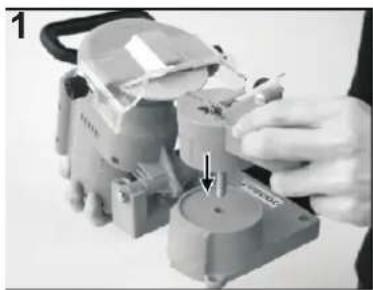

Montaż
Rys 3

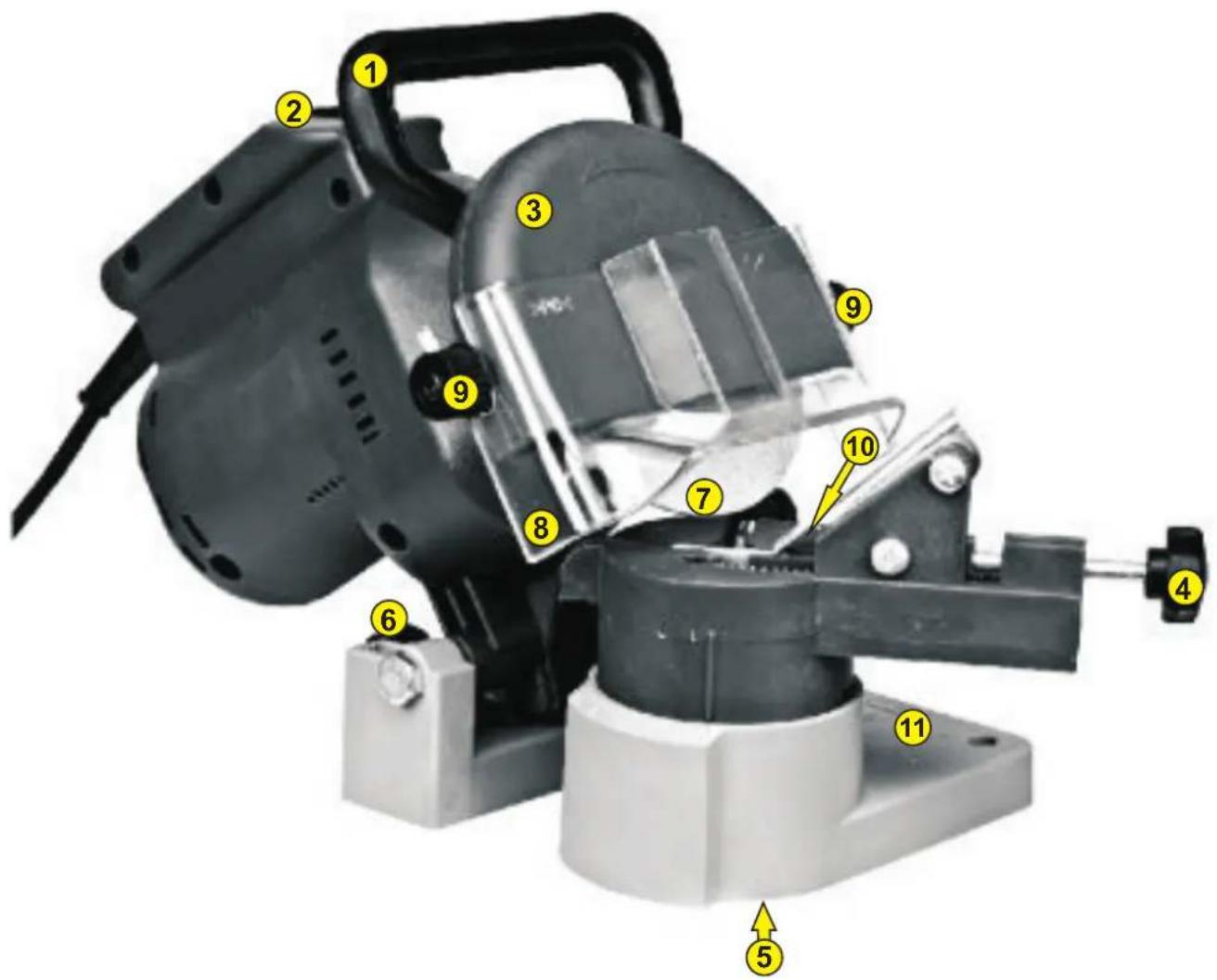

- Uchwyt 8.Osłona zabezpieczająca
- Włącznik ON/OF 9. Nakretka regulacji osłony tarczy szlifierskiej
3.Ostona zabezpieczająca 10.Klin dociskowy - Śruba stabilizująca położenie łańcucha 11 Podstawa mocująca do podłoża
5.Nakrędka mocująca
6.Sruba regulacji głębokości szlifowania - Tarcza szlifierska
OSTRZENIE
Podczas ostrzenia łańcuchów pilarek łańcuchowych trzeba przestrzegać następujących wskazówek :
-wygięte albo postrzepione ogniwa łańcucha
-złamane zęby łańcucha
-poluzowane nity albo złamane główki nitów
jeżeli podczas kontrolo stwierdzimy jakiekolwiek uszkodzenia należy cały łańcuch pilarki łańcuchowej albo uszkodzony łańcuch oddać do naprawy do autoryzowanego serwisu.
Ostry łańcuch pilarki łańcuchowej produkuje duże obcinki i automatycznie zagłębia się w cięty materiał Kiedy zaczyna być stępiony albo pojawiają się oznaki stępienia, to podczas cięcia stopniowo powstawać będą trociny. Łańcuch musi zostać trzony kiedy podczas ciecia konieczne będzie stosowanie siły tzn. kiedy pilarce już (brakuje mocy)

Wszystkie żeby naostrzone musza być równomiernie .To zapewni gładka prace naostrzonego łańcucha pilarki łańcuchowej co zapewni minimalna ilość drgań.
Stopione żeby lub uszkodzone mogą powodować skośne cięcie oraz mogą być przyczyną wyższego zużycia powierzchni czołowej zębów łańcucha.
Ogranicznik głębokości wyprofilowany musi zostać ręcznie. Upewnij się ze wszystkie ograniczniki głębokości są jednakowo wysokie


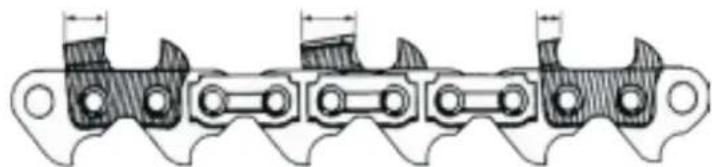

Ostrzenie zębów z rożnymi długościami ostrza spowodować może przesuw boczny podczas cięcia wynikiem tego może być nie pożądany kąt cięcia

Nierównomiernie naostrzone zęby NIEPRAWIDŁOWO

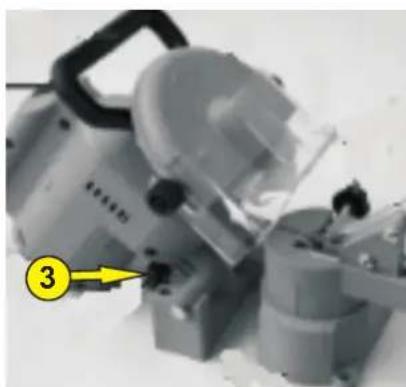

Aby równo ustawić urządzenie ograniczające głębokość skrawania zalecamy stosowanie podobnego urządzenia jakie pokazane jest na poniższym rysunku

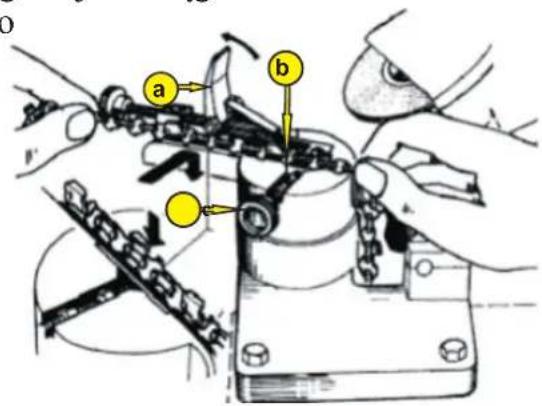

1-Przed rozpoczęciem ostrzenia zaleca się dokładnie oczyszczenia łańcucha !Umieść łańcuch w rowku prowadzącym tak,tak jak pokazana na rysunku .Unieść wystep do kontroli głębokości skrawania i poluzuj pokrętło regulacji naciągu łańcucha .Umieść łańcuch pomiędzy dwoma małymi płytkami i zamocuj poprzez do
a - Dzwignia regulacji
b - Płytki
c - Sruba mocująca

2-Poluzować pokrętło w dolnej części płyty podstawy tak,by oprawa łańcucha poruszała się swobodnie. Ustawić oprawę łańcucha zgodnie z kątem określonym przez
producenta łańcucha. Kątem ostrzenia (stopnie)
Można go obserwować na pokrętle oprawki.

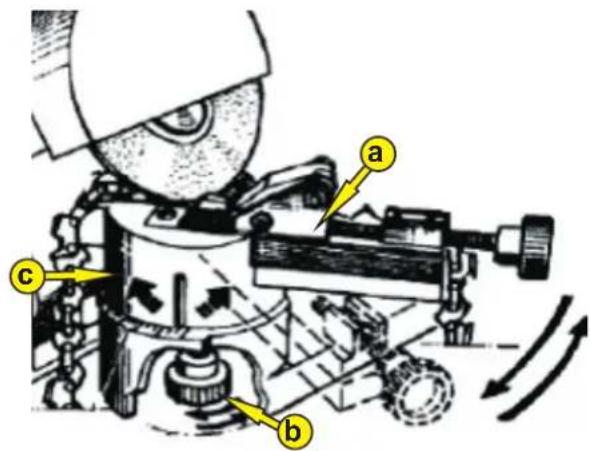

a - Pokrętło regulacji kąta
b - Sruba regulacyjna
c - Prowadnica łańcucha

Większość powszechnie wykorzystywanych łańcuchów skrawających posiada kąty zębów skrawających wynoszące 25,30 stopni.Kat zęba skrawającego jest zwykle podany na opakowaniu, kiedy kupuje się nowy łańcuch. Jeżeli nie znasz dokładnego kąta zębów skrawających ,zwykle jest obejrzenie istniejących zębów.Można zmierzyć kąt zębów skrawających ,dla celów prawidłowego prowadzenia .Dokręć mocno pokrętło sterujące oprawką łańcucha tak,aby nie poruszała się podczas ostrzenia
Następnie przesuń ząb łańcucha, który zamierzasz ostrzyć, do uzyskania właściwego położenia pod tarcza szlifierską. Upewnij się czy maszyna jest nadal wyłączona. aby to zrobić musisz najpierw(w przybliżeniu) ustawić tarczę szlifierską tak, aby kopiowała krzywą zarysu zęba.


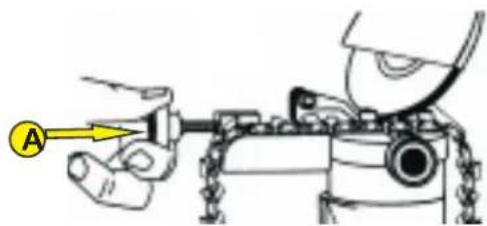

AA -Śruba regulacji dokładnego położenia
4- Opuść występ do kontroli głębokości skrawania i powoli przesuwaj ząb do przodu wykorzystując w tym celu obracając śrubę regulacji dokładnego położenia,az dolna część tarczy szlifierskiej dotknie krawędzi skrawającej zęba

1- Tarcza szlifierska

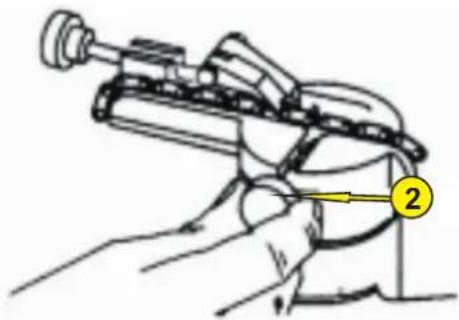

5- Zamocuj łańcuch na miejscu poprzez dokręcenie pokrętła regulacji naciągu łańcucha. Upewnij się, ze położenie łańcucha (pomiędzy dwoma płytkami) nie zmieniło się po dokręceniu pokrętła

2- Mocowanie łańcucha

6- Obecnie możesz ustawić maksymalną głębokość skrawania ostrzenia poprzez użycie śruby ograniczającej głębokość. Najpierw ustaw maksymalna głębokość skrawania dla najbardziej zużytego zęba. Wszystkie pozostałe zęby będą ostrzone na ta sama głębokość skrawania.Kiedy ustawienie głębokości skrawania zostanie zakończone, dla innego zęba tym samym łańcuchu nie
KONSERWACJA I CZYSZCZENIE
Przed rozpoczęciem wszelkich czynności konserwacyjnych należy najpierw odłączyć urządzenie z zasilania.
Otwory wentylacyjne silnika powinny być utrzymywane w czystości oraz nie powinny być zablokowane jakimkolwiek przedmiotami. Należy wykonywać tylko czynności konserwacyjne opisane w niniejszej instrukcji. Wszelkie inne czynności powinny być wykonane przez pracowników serwisu technicznego. Pilarki nie należy w żaden sposób modyfikować. Może to narazić użytkownika na niebezpieczeństwo. W przypadku, gdy pomimo staranych procesów produkcyjnych i kontrolnych, pilarka nie działa prawidłowo, należy przekazać ją do naprawy przez Serwis Techniczny
PRZECHOWYWANIE
Ostrzałkę należy przechowywać w bezpiecznym miejscu.
Jeżeli ostrzałka nie jest użytkowana, należy przechowywać ją czystą, w miejscu niedostępnym dla dzieci
KASACJA
Każde urządzenie ma określony czas technicznego życia. Po tym okresie urządzenie nie nadaje się do dalszej eksploatacji. W ów czas należy zdemontować urządzenie oddzielając części z tworzywa sztucznego od części metalowych i przekazać je do właściwych punktów skupu lub powierzyć wykonanie tej operacji punktowi serwisowemu.
RYZYKO RESZTKOWE
Pomimo tego, że producent ponosi odpowiedzialność za jej konstrukcję eliminującą niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie
Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:
`użytkowania urządzenia przez dzieci
używania urządzenia do innych celów, niż opisane w instrukcji obsługi, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu
`używanie urządzenia przez osoby nie zapoznane z instrukcją obsługi
`używanie urządzenia bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego stopy
`używanie urządzenia z uszkodzonymi osłonami lub obudową, oraz bez właściwie zamontowanych urządzeń zabezpieczających
OCENA RYZYKA RESZTKOWEGO
Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być wyeliminowane
Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.
SKŁADOWANIE ŚMIECI I OCHRONA ŚRODOWISKA
Jeżeli urządzenie nie jest Ci już potrzebne, należy je wyrzucić w sposób nie szkodzący środowisku.
Urządzenia elektryczne nie należą do odpadów domowych.
Urządzenie należy przekazać do miejsca utylizacji. Zaleca się segregację części plastikowych i metalowych urządzenia. Spytaj o to swój punkt obsługi klienta.
ZABEZPIECZENIE PRZED PRZECIĄŻENIEM
Instalacja elektryczna do której podłączana jest ostrzałka powinna być wyposażona w wyłącznik nadmiarowo-prądowy z nastawem zgodnym z tabliczką znamionową urządzenia. Zabezpieczy to przed przeciążeniem a w konsekwencji przed spaleniem silnika ostrzałki.
ROZWIĄZYWANIE PROBLEMÓW
| Problem Przyczyna Rozwiązanie | ||
| Silnik nie pracuje | Brak zasilania | Sprawdzić wtyczkę, kabel oraz wejście zasilania |
| Uszkodzony kabel: oddać do naprawy w serwisie technicznym. Zabronione jest naprawianie kabla przy użyciu taśmy klejącej | ||
| Uszkodzony przełącznik powinien zostać wymieniony przez serwis techniczny | ||
| Zużyte szczotki węglowe | Wymienić szczotki, zapytać w serwisie technicznym | |
Notatki
Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.
Drogi Kliencie.
W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi, zanim podejmiesz kroki reklamacyjne, skontaktuj się z Centralnym Serwisem pod numerem telefonu
801 044 450
lub emailem
serwis@nac.com.pl
pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.
