INSTRUKCJA OBSŁUGI Elite T7.1 Horizon Fitness
Podczas procesu montażu istnieje kilka punktów, na które należy zwrócić szczególną uwagę. Bardzo ważne jest, aby prawidłowo postępować zgodnie z instrukcjami montażu i upewnić się, że wszystkie części są mocno dokręcone. Jeśli instrukcje montażu nie są przestrzegane prawidłowo, bieżnia może mieć części ramy, które nie są dokręcone i będą wydawać się luźne, co może powodować irytujące dźwięki. Aby zapobiec uszkodzeniu bieżni, należy zapoznać się z instrukcją montażu i podjąć działania naprawcze.
Przed przystąpieniem do pracy, znajdź numer seryjny swojej bieżni znajdujący się na przednim stabilizatorze i wprowadź go w miejscu podanym poniżej. Znajdź również nazwę modelu, która znajduje się obok numeru seryjnego.
WPROWADŹ NUMER SERYJNY I NAZWĘ MODELU W PONIŻSZYCH POLACH:
NUMER SERYJNY:
NAZWA MODELU: HORIZON
T7.1 shown

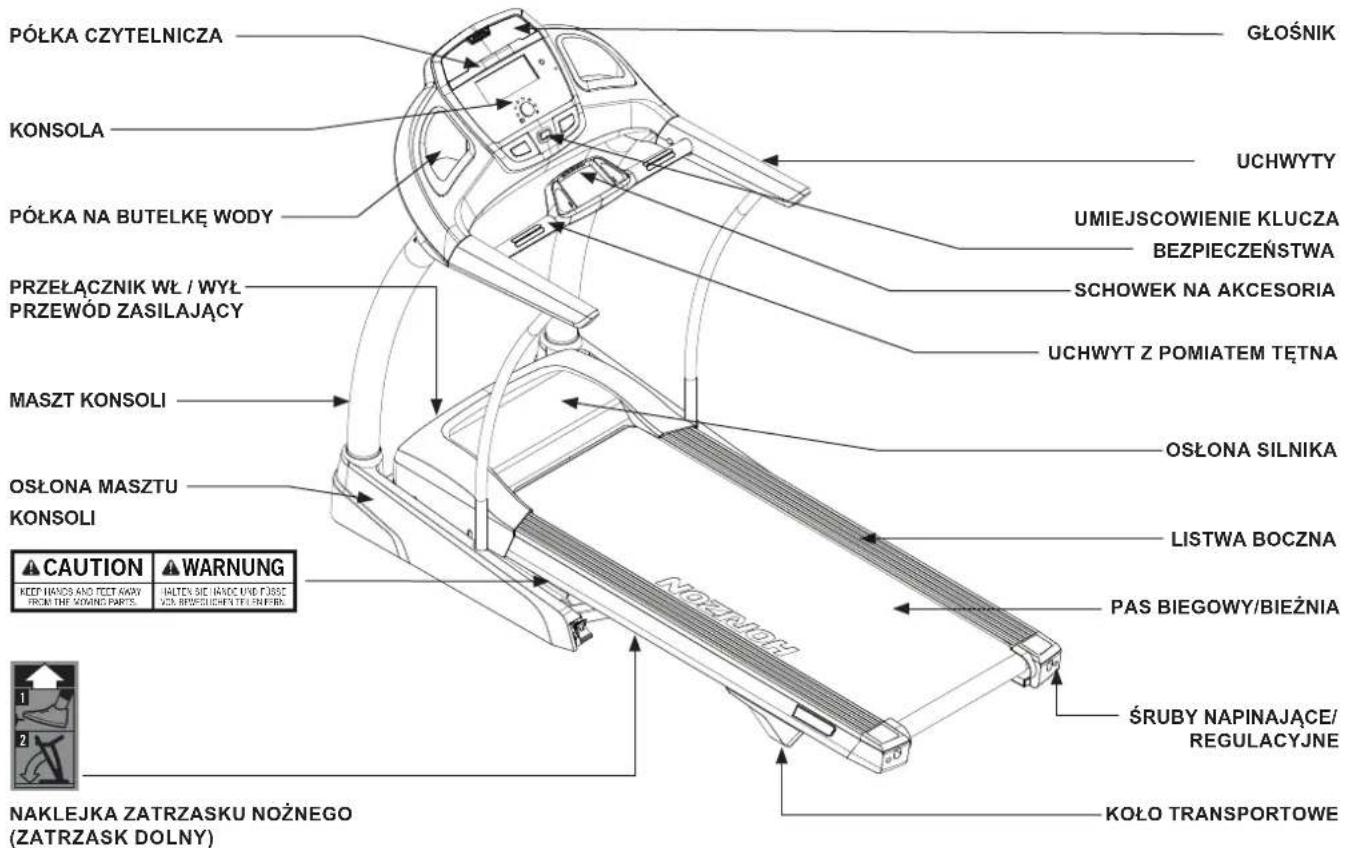

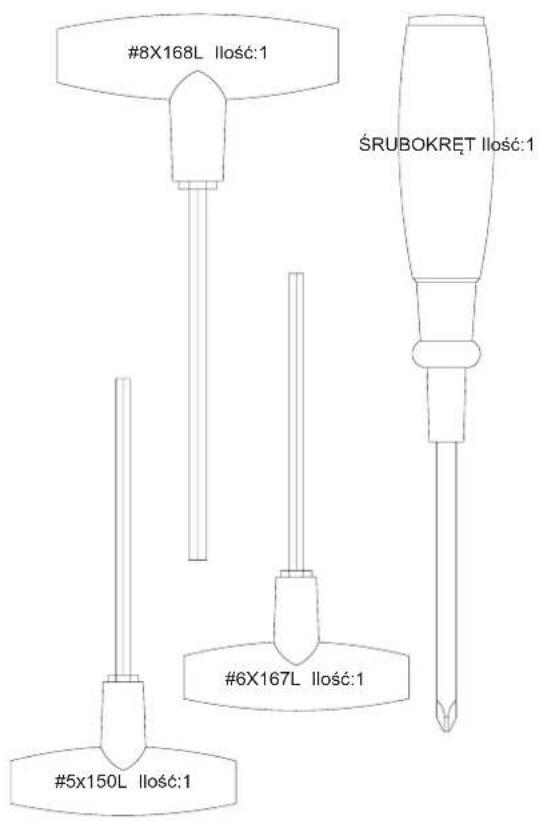

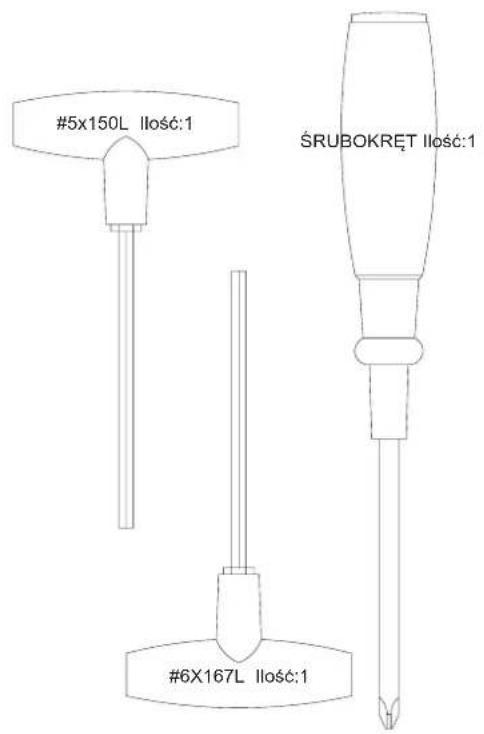

NARZĘDZIA W ZESTAWIE:
□ T-Klucz (w zestawie)
□ L-Klucz (w zestawie)
CZEŚCI W ZESTAWIE:
□ 2 Maszty Konsoli
1 Panel Konsoli
□ 2 Oślony masztu konsoli
□ 2 Uchwyty
□ 1 Zestaw montażowy
□ 1 Klucz bezpieczeństwa
□ 1 Przewód zasilający
□ 1 Przewód zasilający audio
□ 1 Butelka smaru silikonowego (dla 2 zastosowań)
POTRZEBUJESZ POMOCY?
W przypadku pytań lub brakujących części należy skontaktować się z Działem Obsługi Technicznej Klienta. Kontakt znajduje się na tylnej okładce niniejszej instrukcji.
MONTAŻ WSTĘPNY
ROZPAKOWANIE
Umieść karton z bieżnią na równej, płaskiej powierzchni. Zaleca się położenie pokrycia ochronnego na podłodze. Zachowaj ostrożność podczas przenoszenia i transportu urządzenia. Nigdy nie otwieraj pudełka, gdy leży ono na boku. Po usunięciu pasów mocujących nie należy podnosić ani transportować urządzenia, jeśli nie jest ono w pełni złożone i nie znajduje się w pozycji pionowej, z zabezpieczonym zatrzaskiem. Rozpakować i zmontować urządzenie w miejscu, w którym będzie używane. Obudowana bieżnia jest wyposażona w amortyzato wysokociśnieniowe i może się otworzyć w przypadku niewłaściwego obchodzenia się z nią. Nigdy nie należy chwytać za żadną część ramy pochylni i próbowa podnosić lub przenosić bieżni.
OSTRZEŻENIE
NIE PRÓBUJ PODNOSIĆ BIEŻNI! Nie należy przenosić ani podnosić bieżni z opakowania, dopóki nie zostanie to określone w instrukcji montażu. Możesz usunąć folię z masztów konsoli. NIEPRZESTRZEGANIE TYCH INSTRUKCJI MOŻE SPOWODOWAĆ OBRAŻENIA!
⚠ WAŻNE UWAGI
- Podczas każdego etapu montażu należy upewnić się, że WSZYSTKIE nakrętki i śruby znajdują się na miejscu i są częściowo nagwintowane. Zaleca się wykonanie pełnego montażu urządzenia przed całkowitym dokręczeniem jakiejkolwiek JEDNEJ śruby. - Kilka części zostało wstępnie nasmarowanych w celu ułatwienia montażu i użytkowania. Proszę ich nie wycierać. W razie trudności zaleca się lekkie nałożenie litowego smaru rowerowego..
Zestaw montażowy (T7.1)
ETAP01 ETAP02
Z01 Ilość:6
Z02 Ilość:6
Z03 Ilość:6
ETAP03 ETAP04
Z04 Ilość:4
Z05 Ilość:4
Z06 Ilość:4
ETAP05
Z09 Ilość:6
Z08 Ilość:6
Z07 Ilość:6
ETAP09
Z01 Ilość:6
Z02 Ilość:6
Z03 Ilość:6
Zestaw montażowy (T5.1)
ETAP01 ETAP02
Z01 Ilość:6
Z02 Ilość:6
Z03 Ilość:6
ETAP03 ETAP04
Z04 Ilość:4
Z05 Ilość:4
Z06 Ilość:4
ETAP05
Z09 Ilość:6
Z08 Ilość:6
Z07 Ilość:6
ETAP09
Z01 Ilość:6
Z02 Ilość:6
Z03 Ilość:6

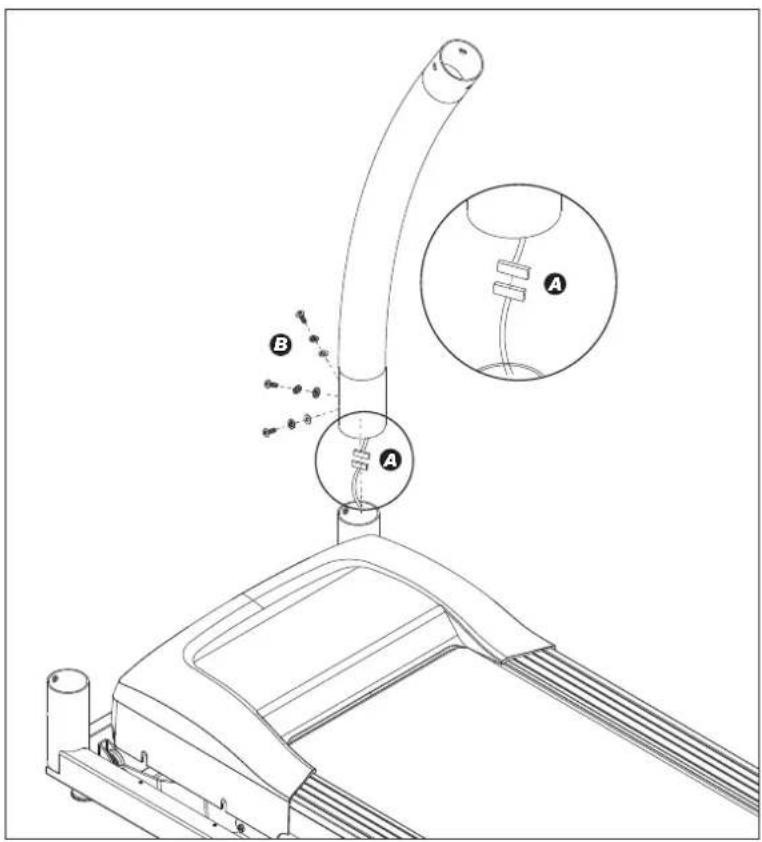

MONTAŻ ETAP 1
B Ostrożnie wsuń PRAWY MASZT KONSOLI do RAMY PODSTAWY, przykręć za pomocą 3x (Z01+Z02+Z03).
Z01
Z02
Z03

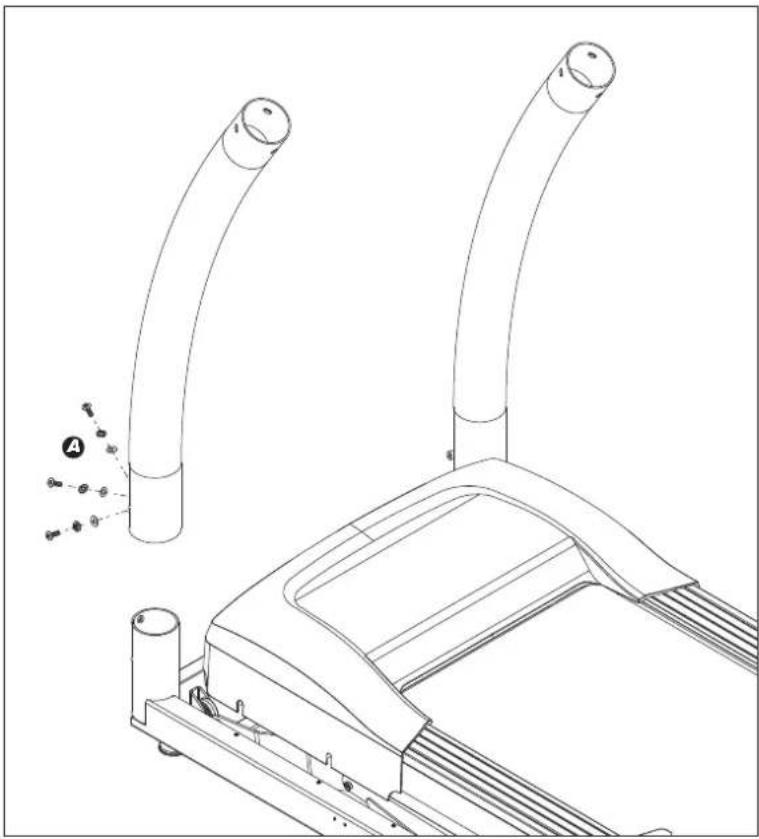

MONTAŻ ETAP 2
A Ostrożnie wsuń LEWY MASZT KONSOLI do RAMY PODSTAWY, przykręć za pomocą 3x (Z01+Z02+Z03).
Z01
Z02
Z03

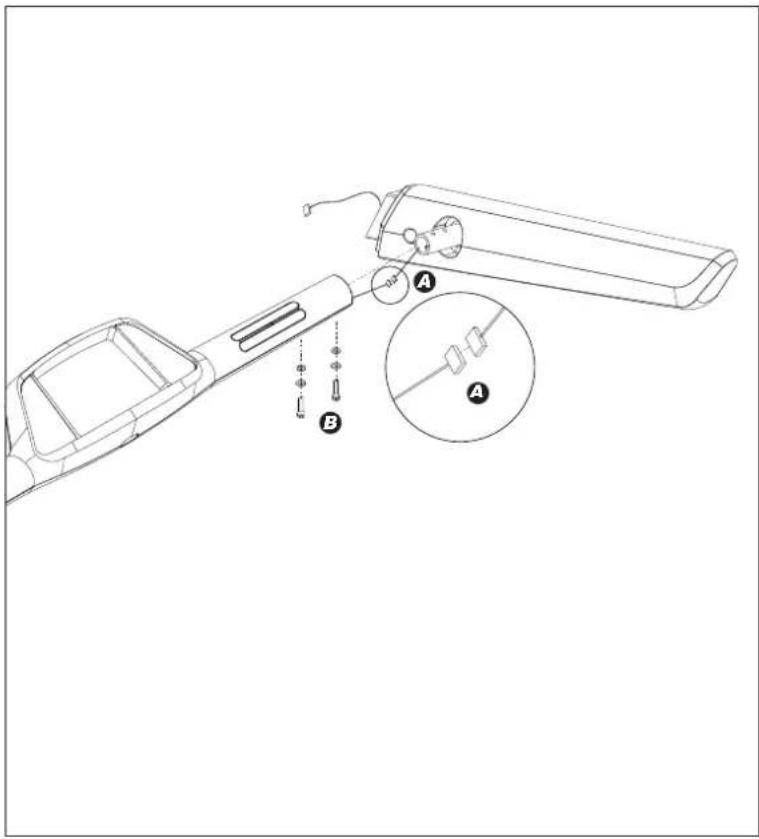

MONTAŻ ETAP 3
A Połącz przewód z PRAWEGO UCHWYTU i UCHWYTU POMIARU TĘTNA
B Przymocuj PRAWY UCHWYT do UCHWYTU POMIARU TĘTNA, a następnie przykręć go za pomocą 2x (Z04+Z05+Z06)
UWAGA
NIE ZGNIATAĆ PRZEWODU !!!
Z04
Z05
Z06

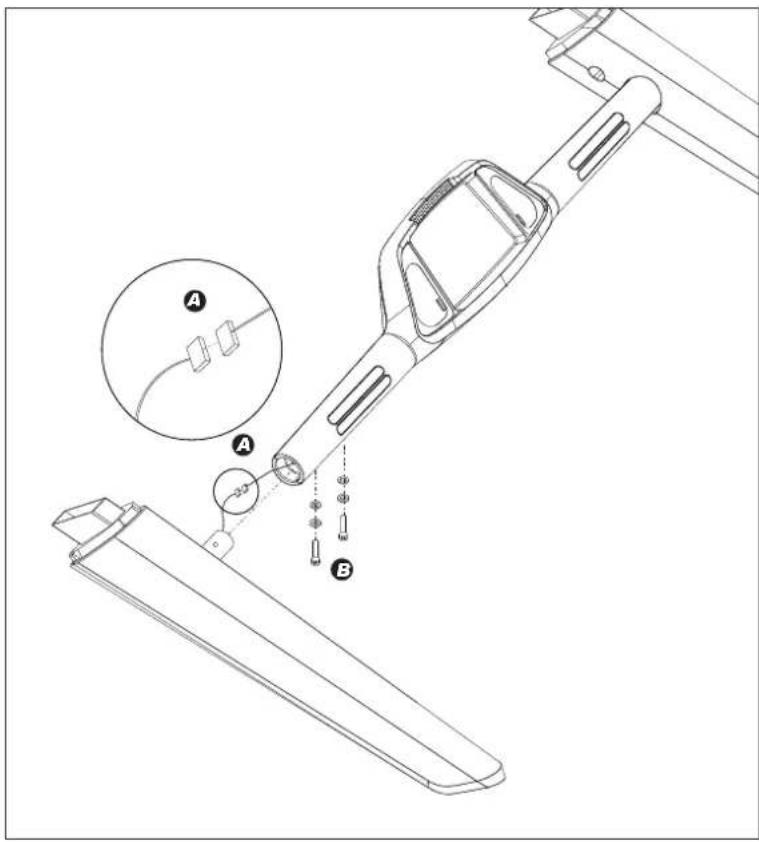

MONTAŻ ETAP 4
A Połącz przewód z LEWEGO UCHWYTU i UCHWYTU POMIARU TĘTNA
B Przymocuj LEWY UCHWYT do UCHWYTU POMIARU TĘTNA, a następnie przykręć go za pomocą 2x (Z04 + Z05 + Z06).
UWAGA
NIE ZGNIATAĆ PRZEWODU !!!

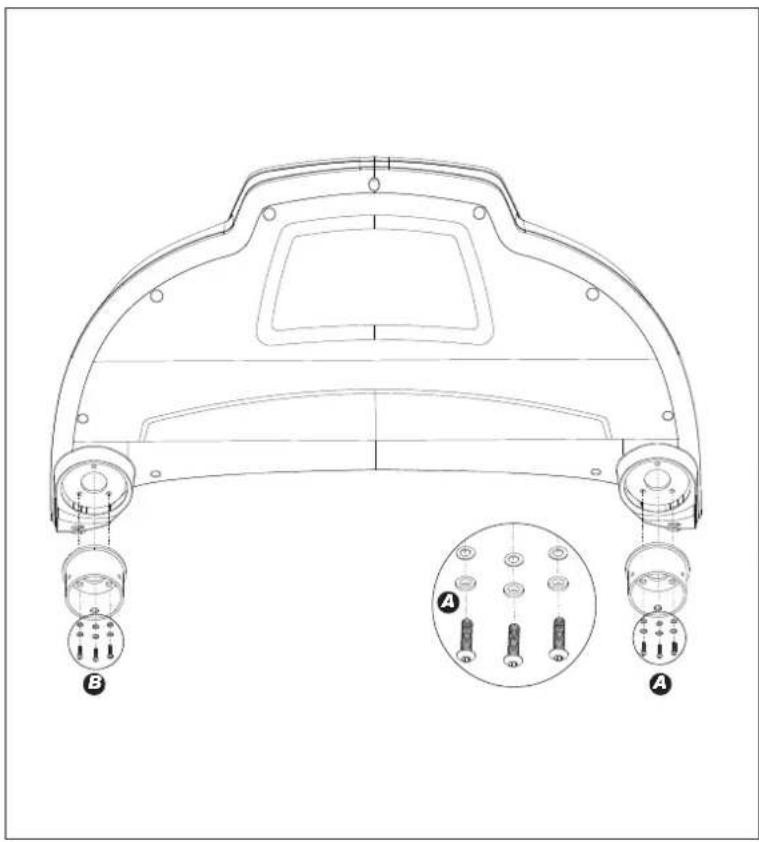

MONTAŻ ETAP 5
A Zamocować ZŁĄCZE MASZTU KONSOLI po prawej stronie KONSOLI za pomocą 3x (Z07+Z08+Z09).
B Zamocować ZŁĄCZE MASZTU KONSOLI po lewej stronie KONSOLI za pomocą 3x (Z07+Z08+Z09).
UWAGA
PRZED PRZYSTĄPIENIEM DO KOLEJNEGO ETAPU NALEŻY DOKREĆIĆ ŚRUBY.
Z07
Z08
Z09

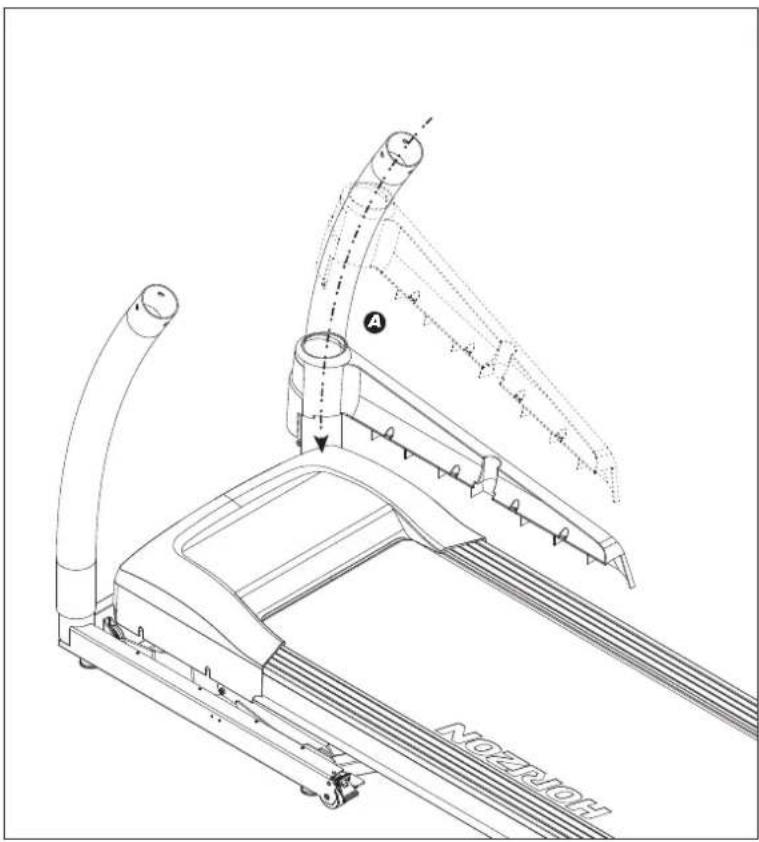

MONTAŻ ETAP 6
A Przymocuj KONSOLĘ do PRAWEGO i LEWEGO MASZTU KONSOLI.
B Przymocuj KONSOLĘ do PRAWEGO MASZTU KONSOLI za pomocą 3x (Z01+Z02+Z03).
C Powtórz proces B po lewej stronie
UWAGA
NIE ZGNIATAĆ PRZEWODU !!!
Z01
Z02
Z03

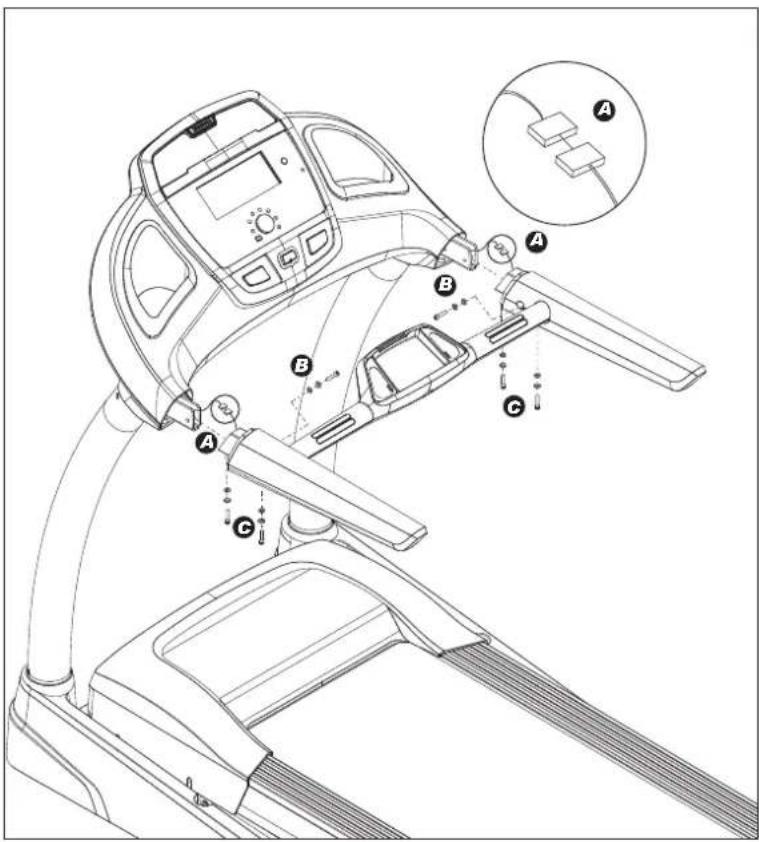

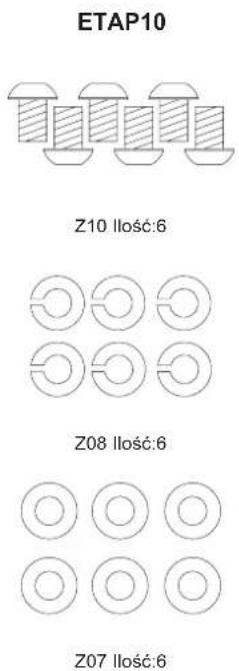

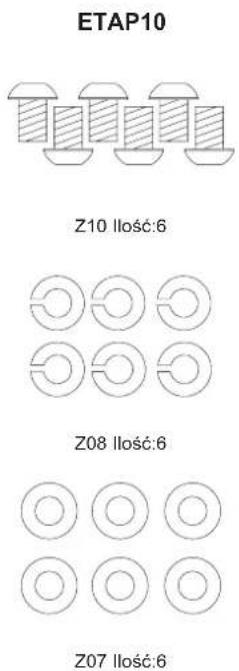

MONTAŻ ETAP 10
A Podłącz przewodami obie strony ZESTAWU UCHWYTÓW do KONSOLI
B Przymocuj ZESTAW UCHWYTÓW
do KONSOLI i przykręć go za pomocą
2x (Z07+Z08+Z010) z prawej i lewej strony.
C Przykręć ZESTAW UCHWYTÓW do KONSOLI za pomocą 4x (Z07+Z08+Z10) od dołu ZESTAWU UCHWYTÓW
UWAGA
NIE ZGNIATAĆ PRZEWODU !!!

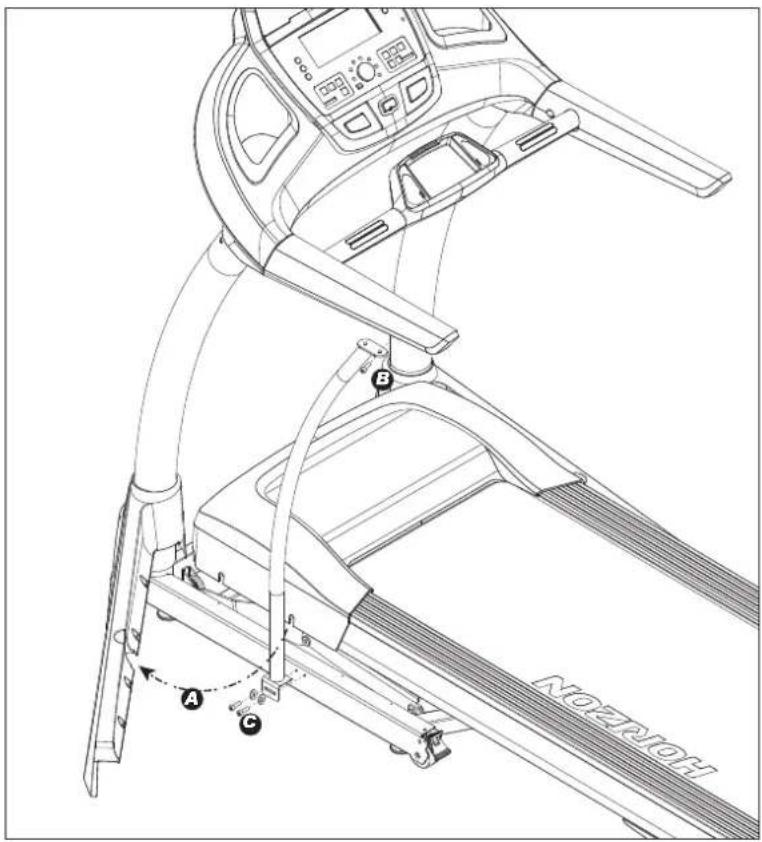

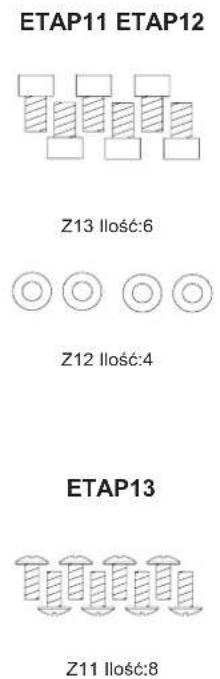

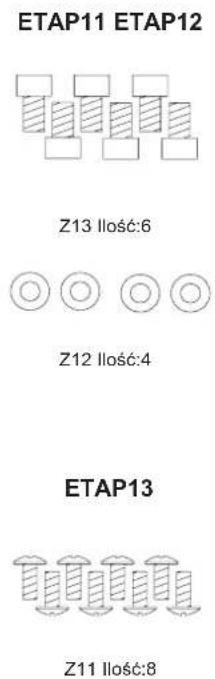

MONTAŻ ETAP 11
A Odsuń na bok OSŁONE LEWEGO MASZTU KONSOLI
B Przymocuj LEWY OPUSZCZANY DRAŻEK do UCHWYTÓW i przykręć za pomocą 1x (Z13)
C Przykręć LEWY OPUSZCZANY DRAŻEK do RAMY PODSTAWY za pomocą 2x (Z13 + Z12)

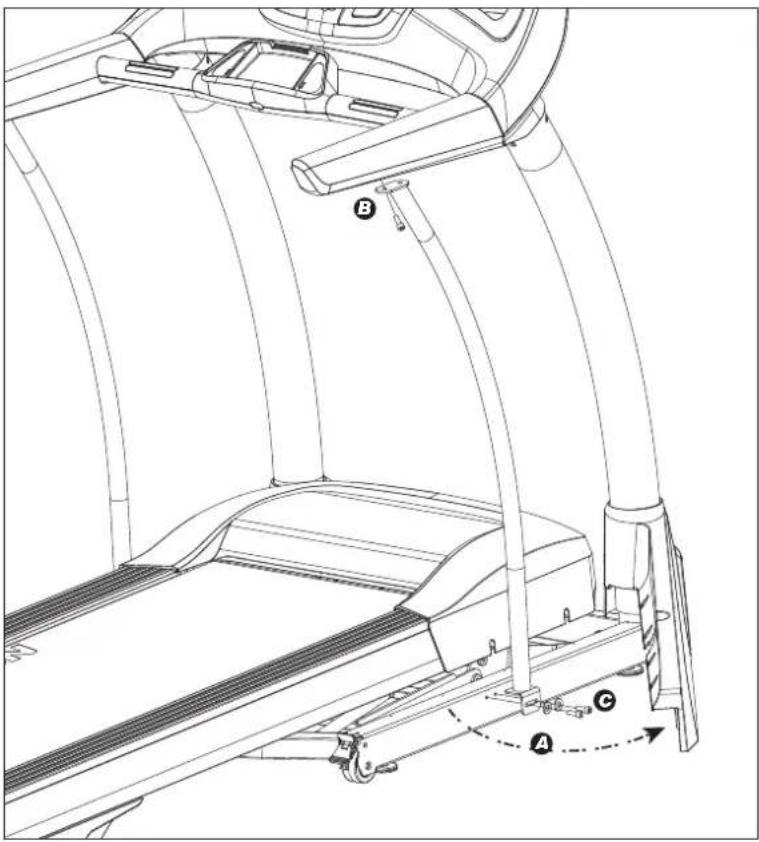

MONTAŻ ETAP 12
A Odsuń na bok OSŁONE PRAWEGO MASZTU KONSOLI
B Przymocuj PRAWY OPUSZCZANY DRAŻEK do UCHWYTÓW i przykręć za pomocą 1x (Z13)
C Przykręć PRAWY OPUSZCZANY DRAŻEK do RAMY PODSTAWY za pomocą 2x (Z13 + Z12)

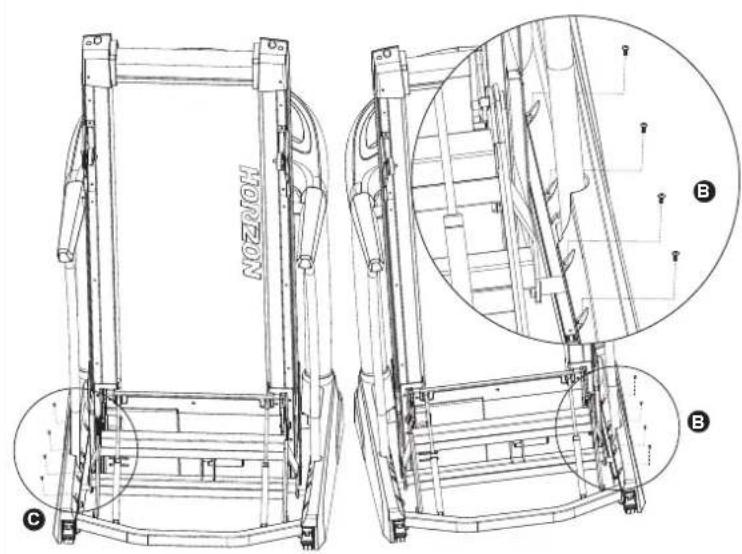

MONTAŻ ETAP 13
A Złożyć POKŁAD BIEŻNI
B Przymocuj OSŁONE MASZTU LEWEGO KONSOLI do RAMY PODSTAWY za pomocą 4 śrub. (Z11)
C Przymocuj OSŁONE MASZTU PRAWEGO KONSOLI do RAMY PODSTAWY za pomocą 4 śrub. (Z11)
Z11

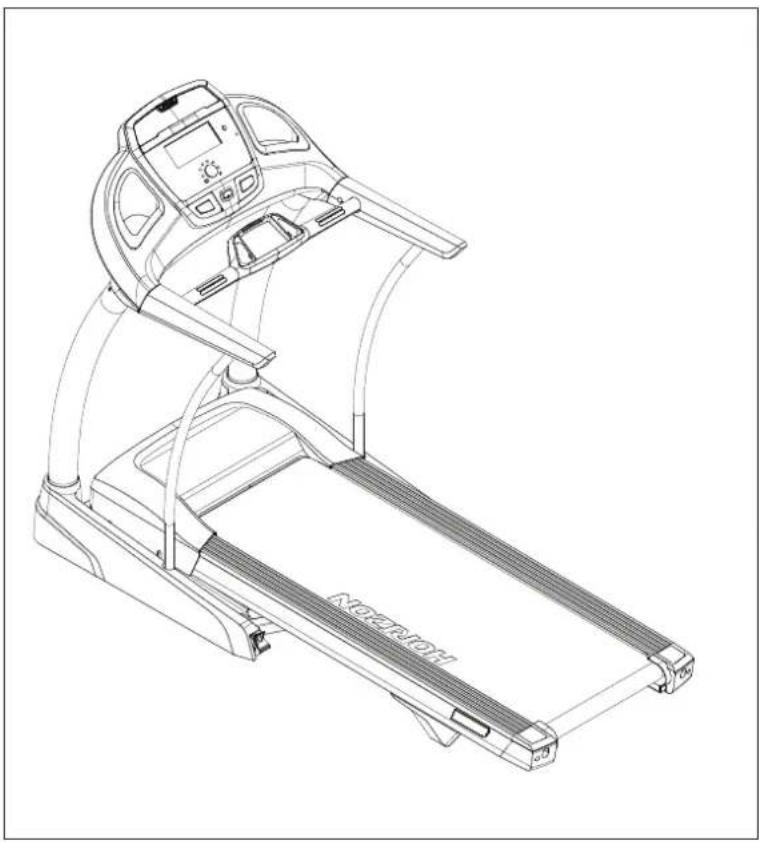

MONTAŻ KOMPLETNY
W PORADNIKU PRZEWODNIK BIEŻNI.
