Stroboss 60evo II - Lampa błyskowa Quadralite - Bezpłatna instrukcja obsługi

Typ produktu	Lampa błyskowa studyjna
Model	Stroboss 60evo II
Marka	Quadralite
Wymiary (z głowicą)	200 x 150 x 100 mm
Waga	1,5 kg
Zasilanie	Akumulator litowo-jonowy 14,8 V / 2600 mAh
Liczba przewodnia (GN)	60 (ISO 100, 200 mm)
Regulacja mocy	1/1 do 1/128 w krokach co 1/10 EV
Czas ładowania	0,05–2,5 s
Liczba błysków (pełna moc)	ok. 350
Czas trwania błysku	1/300 do 1/10000 s
Temperatura barwowa	5600 K ± 100 K
Lampa modelująca	LED 10 W, regulacja jasności
Wyzwalanie	Bezprzewodowe (2,4 GHz), optyczne, przewodowe (jack 3,5 mm)
Kompatybilność	Systemy wyzwalania Canon, Nikon, Sony, Fuji, Olympus, Pentax
Mocowanie	Stożek uniwersalny (Bowens)
Wyświetlacz	LCD z podświetleniem
Złącze statywu	Gwint 1/4 cala
Zabezpieczenia	Termiczne, przepięciowe
Materiał obudowy	Tworzywo ABS z elementami metalowymi
Kolor	Czarny
Akcesoria w zestawie	Lampa, akumulator, ładowarka, przewód synchronizacyjny, futerał
Konserwacja i czyszczenie	Przecierać suchą, miękką szmatką; unikać wilgoci i kurzu
Bezpieczeństwo	Nie otwierać obudowy, nie używać uszkodzonego sprzętu
Części zamienne i serwis	Dostępne u autoryzowanych dystrybutorów

Często zadawane pytania - Stroboss 60evo II Quadralite

Jak naładować akumulator w lampie Quadralite Stroboss 60evo II?

Użyj dołączonej ładowarki sieciowej. Podłącz ją do gniazda ładowania w lampie. Pełne ładowanie trwa około 3 godzin. Wskaźnik LED zmienia kolor na zielony po naładowaniu.

Jaka jest liczba przewodnia (GN) tego modelu?

Liczba przewodnia wynosi 60 (ISO 100, przy ogniskowej 200 mm). Pozwala to na oświetlenie obiektów z dużej odległości.

Czy lampa ma wbudowany odbiornik radiowy?

Tak, lampa posiada wbudowany odbiornik 2,4 GHz. Współpracuje z nadajnikami Quadralite oraz kompatybilnymi systemami innych marek (Canon, Nikon, Sony itp.).

Jak zsynchronizować lampę z aparatem?

Możesz użyć wyzwalacza radiowego, kabla synchronizacyjnego (jack 3,5 mm) lub trybu optycznego (kontrola błysku). Ustaw odpowiedni kanał i grupę w lampie i nadajniku.

Ile błysków można wykonać na jednym ładowaniu?

Przy pełnej mocy (1/1) można wykonać około 350 błysków. Przy niższych mocach liczba ta wzrasta.

Czy lampa nadaje się do zdjęć plenerowych?

Tak, dzięki wbudowanemu akumulatorowi jest zasilana bezprzewodowo. Sprawdzi się w plenerze, ale należy chronić ją przed deszczem i wilgocią.

Jaki czas trwania błysku można uzyskać?

Czas błysku wynosi od 1/300 s (przy pełnej mocy) do 1/10000 s (przy minimalnej mocy). Umożliwia to zamrażanie szybkich ruchów.

Czy lampa ma lampę modelującą?

Tak, wbudowana jest regulowana lampa modelująca LED o mocy 10 W. Możesz ustawić jej jasność, aby przewidzieć efekt oświetlenia.

Jakie mocowanie stosuje Quadralite Stroboss 60evo II?

Lampa wykorzystuje mocowanie typu Bowens (stożek uniwersalny), co pozwala na używanie szerokiej gamy modyfikatorów światła dostępnych na rynku.

Co zrobić, gdy lampa się przegrzeje?

Lampa ma zabezpieczenie termiczne. W przypadku przegrzania automatycznie wyłączy się lub ograniczy moc. Odczekaj kilka minut, aż ostygnie i włącz ponownie.

INSTRUKCJA OBSŁUGI Stroboss 60evo II Quadralite

Instrukcja obsługi Quadralite Stroboss 60evo C

Reporterska lampa błyskowa E-TTL dla aparatów marki Canon

Przed przystąpieniem do pracy z lampą:

- dokładne przeczytaj instrukcję obsługi, gdyż zawiera ona istotne informacje dotyczące bezpieczeństwa pracy, użytkowania i konserwacji sprzętu,

- przestrzegaj zapisów w niej zawartych a pozwoli to efektywnie wykorzystać możliwości lampy,

- zachowaj instrukcję i przechowuj ją w miejscu łatwo dostępnym dla wszystkich użytkowników urządzenia.

1. Wprowadzenie

Dziękujemy za zakup lampy Quadralite.

Stroboss 60evo C to model przeznaczony do pracy z aparatami fotograficznymi Canon i jest w pełniu ukompatybilnyu uzu usystememu uE-TTL, u udziękiu uczemuu ufotografowanieu uzu uużyci błyskowej jest jeszcze łatwiejsze. Fotograf w prosty sposób może uzyskać właściwą ekspozycję nawet w trudnych i często zmieniających się warunkach oświetleniowych.

Cechy lampy:

• kompatybilność z aparatami marki Canon z systemem E-TTL
• wbudowany system radiowy Quadralite Navigator X,
• możliwość wyzwalania za pomocą wbudowanej fotoceli lub poprzez złącze Jack 2.5mm,
• duża siła błysku (GN 60) i stabilna temperatura barwowa (5600K ± 200K),
• pełna kontrola nad mocą błysku w trybie manualnym (regulacja od 1/1-1/128 mocy w krokach co 1/3 EV),
• ruchoma głowica palnika (od 0° do 360° w poziomie, od-7° do 90° w pionie),
• zasilanie z akumulatora litowo-jonowego o pojemności 2000 mAh – do 650 błysków pełną mocą lampy,
• szeroki zakres zoomu palnika (20-200 mm) oraz wbudowany panel rozpraszający światło (do 14 mm),
• możliwość aktualizacji firmware poprzez złącze USB.

2. Zasady bezpieczeństwa

By uniknąć uszkodzenia sprzętu, jak również zagrożenia dla zdrowia jego użytkowników, należy zapoznać usię uzu całą uinstrukcjąu obsługi iu bezwzględnieu przestrzegać zasad ui uzaleceń wu zawartych.

- Nie demontuj, ani nie modyfikuj urządzenia! Lampa składa się z komponentów pracujących pod wysokim napięciem. Nawet po odłączeniu od zasilania i wyłączeniu urządzenia w jego komponentach wewnętrznych może znajdować się prąd o wysokim napięciu! Demontaż obudowy urządzenia może być przeprowadzony tylko przez autoryzowany serwis Quadralite. Zignorowanie powyższej zasady ubezpieczeństwa może skutkować poważnym porażeniem elektrycznymu ulubu uzaburzeniemu upracyu uurządzenia.u uModyfikacjeu ukonstrukcjiu uurzą wykonywane na własną rękę lub przez nieautoryzowany serwis skutkują bez względuną utratą gwarancji.

- Jeżeli obudowa zostanie naruszona np. w wyniku upadku, zaleca się odesłanie urządzenia do autoryzowanego punktu serwisowego w celu kontroli i ewentualnej naprawy.

- Nie narażaj urządzenia na kontakt z wilgocią. Nie obsługuj urządzenia mokrymi rękami, nie zanurzaj go w wodzie ani nie wystawiaj na deszcz. Nie zastosowanie się do tego zalecenia może doprowadzić do porażenia elektrycznego lub spowodować zwarcie i pożar.

- Lampa jest przystosowana do pracy w temperaturze od 10 do 40 stopni Celsjusza. Przekroczenieu utegou uzakresuu umożeu upowodować uniepoprawną upracąu uurządzenia doprowadzić do jego przegrzania i zniszczenia.

• Nie zostawiaj urządzenia w zamkniętym samochodzie wystawionym na działanie słońca ani wu uinnychu umiejscachu unarażonychu unau udziałanieu uekstremalnieu uwysokichu utemper zastosowanie się do tego zalecenia może skutkować zapaleniem lub uszkodzeniem obudowy bądź komponentów wewnętrznych.
• Urządzenie nie może być użytkowane gdy zachodzi niebezpieczeństwo kontaktu z łatwopalnymiu ucieczamiu ulubu uichu uoparami, u uau utakżeu uwu uwarunkachu uwysokiego! Niezastosowanie się do tego zalecenia może doprowadzić do uszkodzenia urządzenia lub pożaru.
• Lampa przystosowana jest do pracy i przechowywania w suchych i dobrze wentylowanych pomieszczeniach zamkniętych.
• Po 30 następujących po sobie wyzwoleniach błysku z pełną mocą, zaleca się 3 minutową przerwęu uwu udziałaniuu uwu uceluu uochłodzeniau upalnikau uiu ukomponentówu uwewnet Zignorowanie powyższej zasady może skutkować przegrzaniem się urządzenia.
• Nie należy montować filtrów, płaszczyzn dyfuzyjnych lub innych akcesoriów bezpośrednio na obudowie palnika błyskowego.
• Nie należy dotykać osłony palnika błyskowego podczas pracy. Wydzielane wówczas ciepło może spowodować oparzenia.
• Nie należy wyzwalać błysku bezpośrednio na nieosłonięte oczy z bliskiej odległości. Zignorowanie powyższej zasady może skutkować uszkodzeniami narządu wzroku.
• Przechowuj urządzenie w miejscu niedostępnym dla dzieci! Lampa zbudowana jest z małych części, które mogą zostać połknięte przez dzieci. Jeżeli dziecko połknie jakikolwiek element urządzenia, bezzwłocznie skontaktuj się z lekarzem.

Zignorowanieu upowyższychu uzasadu ubezpieczeństwau umożeu uskutkować upoważnymu upo elektrycznym, uszkodzeniem ciała, zwarciem, pożarem lub zaburzeniem pracy urządzenia.

Producent nie ponosi odpowiedzialności za wszelkie szkody wynikłe z użytkowania sprzętu w sposób niezgodny z zapisami instrukcji obsługi.

Zanim zaczniesz:

Ta instrukcja została przygotowana przy założeniu, że w trakcie użytkowania zarówno aparat jak i lampa błyskowa są włączone. W instrukcji wykorzystano następujące symbole:

dla informacji uzupełniających

dla ostrzeżeń zapobiegających problemom z lampą

3. Spis treści

1. Wprowadzenie....2
2. Zasady bezpieczeństwa.... 2
3. Spis treści.... 3

4. Elementy urządzenia....5
   4.1. Korpus....5
   4.2. Panel sterujący....5
   4.3. Ekran LCD....6

5. Zawartość pudełka....7

6. Akcesoria dodatkowe....7
7. Akumulator....7

7.1. Zasady bezpieczeństwa i postępowania z akumulatorem:....7
7.2. Wskaźnik naładowania akumulatora....8
7.3.Instalacja akumulatora....8

1. Podłączenie do aparatu....9
2. Włączenie lampy i tryb uśpienia....9
3. Tryby błysku....10

10.1. Błysk automatyczny: E-TTL....10
10.2. Błysk manualny: M....13
10.3. Błysk stroboskopowy: Multi....14

1. Obsługa lampy z poziomu menu aparatu.... 16

2. Zdalne sterowanie radiowe: Navigator X....17

12.1. Navigator X: ustawienia zdalnego sterowania.... 17
12.2. Navigator X: ustawienia błysku lampy Master.... 18
12.3. Navigator X: ustawienia kanałów komunikacji....18
12.4. Navigator X: ustawienie Wireless ID....19
12.5. Navigator X: zdalne sterowanie w trybie automatycznym E-TTL....19
12.6. Navigator X: używanie ustawień proporcji błysku w trybie E-TTL....21
12.7. Navigator X: zdalne sterowanie w trybie M....23
12.8. Navigator X: zdalne sterowanie w trybie Multi....24
12.9. Navigator X: zdalne sterowanie z podziałem na grupy Gr....25
12.10. Navigator X: zdalne sterowanie w trybie Multi....27
12.11. Navigator X: zasięg i sposób ustawiania lamp....27

1. Zdalne sterowanie: Canon Wireless Flash....29

13.1. Canon Wireless Flash: ustawienia zdalnego sterowania.... 30
13.2. Canon Wireless Flash: ustawienia błysku lampy Master....30
13.3. Canon Wireless Flash: ustawienia kanałów komunikacji....31
13.4. Canon Wireless Flash: zdalne sterowanie w trybie E-TTL....31
13.5. Canon Wireless Flash: zastosowanie proporcji błysku i grupowanie lamp w trybie E-TTL....33
13.6. Canon Wireless Flash: zdalne sterowanie w trybie M....36
13.7. Canon Wireless Flash: zasięg....37

1. Pozostałe ustawienia i funkcje....38

14.1. Sterownik Stroboss Navigator 38
14.2. Przewodowa synchronizacja błysku....38
14.3. Błysk modelujący.... 38
14.4. Wspomaganie autofokusa....38
14.5. Błysk odbity....39
14.6. Panel odbijający światło....39
14.7. Zoom lampy i panel szerokokątny....40

1. Menu ustawień lampy....41
2. Ochrona przed przegrzaniem....42
3. Inne systemy ochronne....42
4. Parametry techniczne....43
5. Rozwiązywanie problemów....44
6. Aktualizacja oprogramowania....45
7. Kompatybilne aparaty....45
8. Użytkowanie i konserwacja....45
9. Kontakt......45

4. Elementy urządzenia

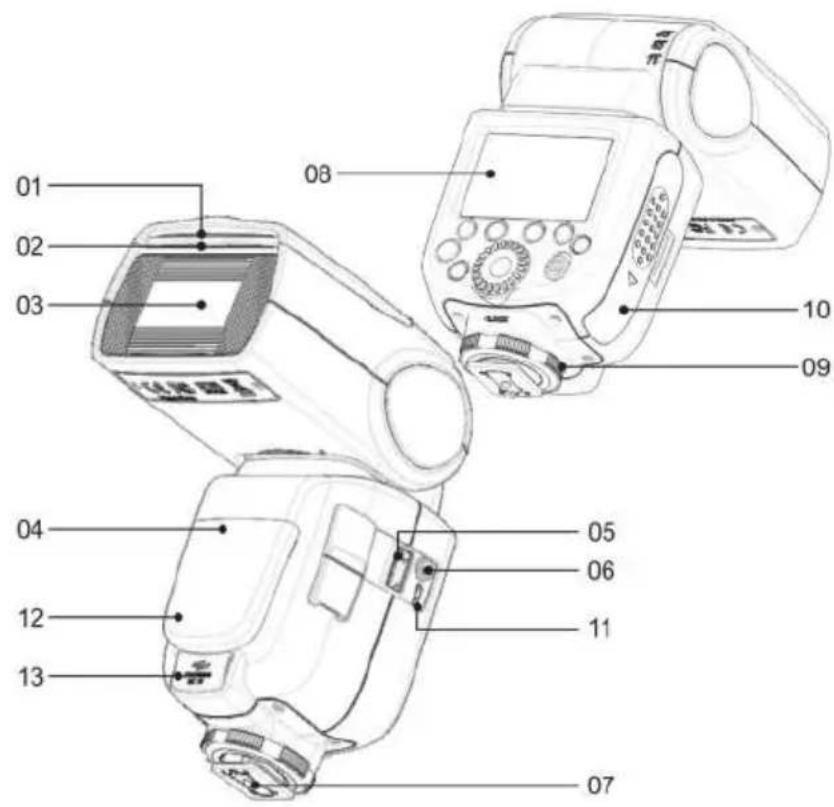

4.1. Korpus

1. Biały panel odbijający
2. Dyfuzor szerokokątny
3. Palnik lampy
4. Fotocela
5. Dioda wspomagająca autofocus aparatu
6. Gniazdo opcjonalnego odbiornika Quadralite Navigator
7. Gniazdo synchronizacyjne
8. Gorąca stopka
9. Ekran LCD
10. Blokada gorącej stopki
11. Komora baterii
12. Gniazdo USB
13. Dioda sygnalizująca gotowość w trybie Slave
14. Gniazdo zasilania zewnętrznego

4.2. Panel sterujący

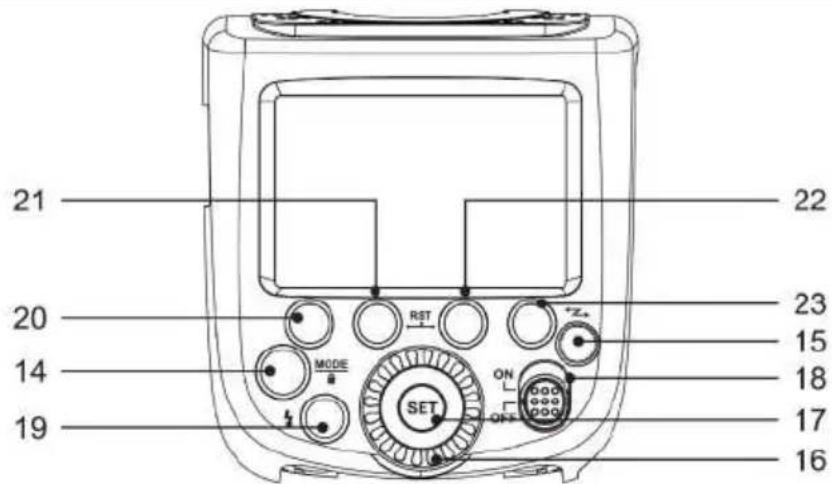

1. Wybór trybu pracy lampy/Blokada ustawień
2. <>Sterowanie bezprzewodowe
3. Koło nastawcze
4. potwierdzenie ustawień

5. ON/OFF Włącznik/wyłącznik lampy

6. <Test/dioda sygnalizująca gotowość lampy

7. Przycisk funkcyjny 1

8. Przycisk funkcyjny 2
9. Przycisk funkcyjny 3
10. Przycisk funkcyjny 4

4.3. Ekran LCD

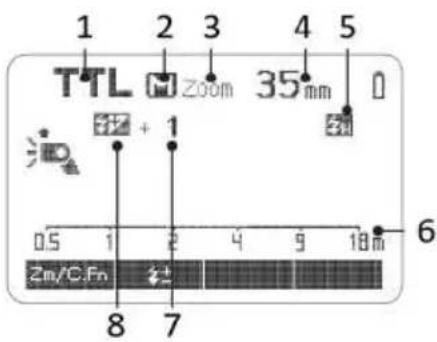

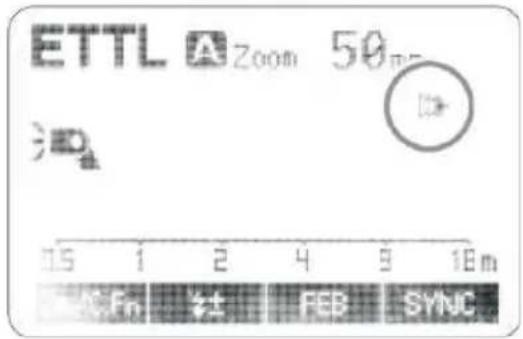

a) W trybie automatycznym E-TTL

1. E-TTL : tryb automatyczny

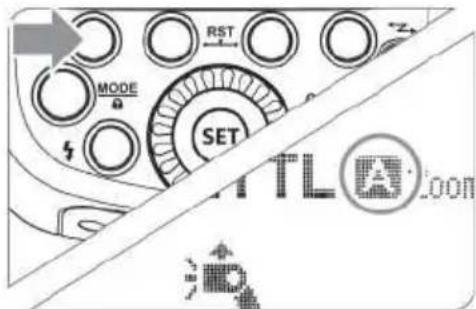

2. Tryb pracy zoomu:

•A: automatyczny

•M: manualny

1. Wskaźnik zoomu
2. Ogniskowa
3. Synchronizacja z krótkimi czasami migawki (HSS)
4. Wskaźnik odległości
5. Wskaźnik kompensacji ekspozycji
6. Korekta ekspozycji światła błyskowego

Ekran pokazuje jedynie aktualnie obowiązujące nastawy lampy.
Funkcje wyświetlane powyżej klawiszy funkcyjnych od 1 do 4 takie jak zmieniają się w zależności od trybu pracy i innych ustawień lampy.
Gdy przyciski lub koło nastawcze są używane ekran LCD zostaje automatycznie podświetlony.

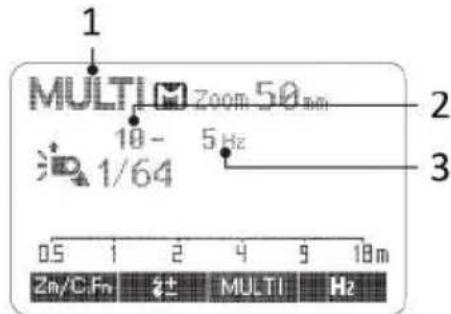

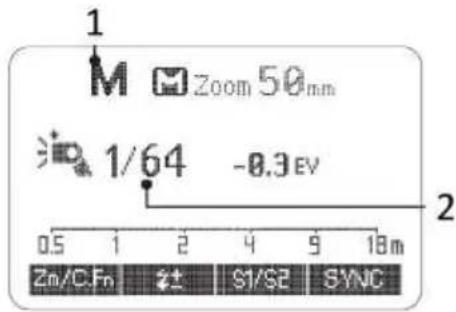

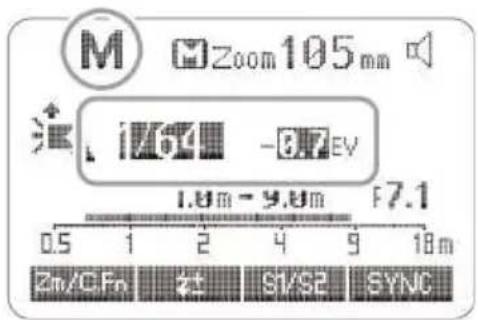

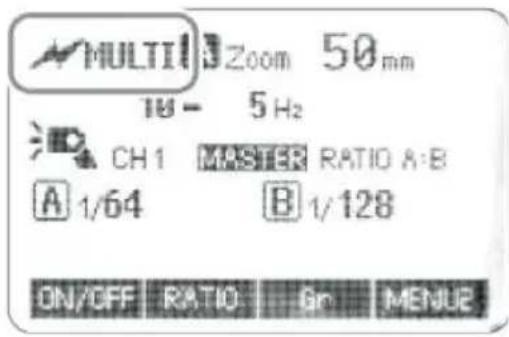

b) W trybie manualnym M c) W trybie błysku stroboskopowego Multi

1.uM: błysk manualnym
2.uMoc błysku

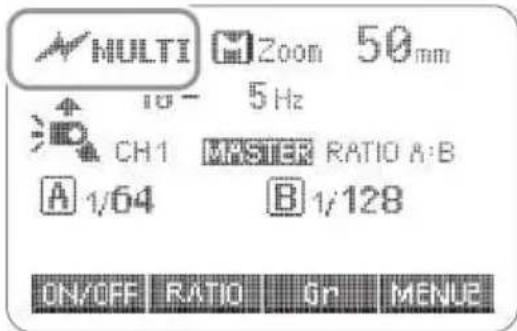

1.uMulti: błysk stroboskopowy
2.ullość błysków
3.uCzęstotliwość błysku

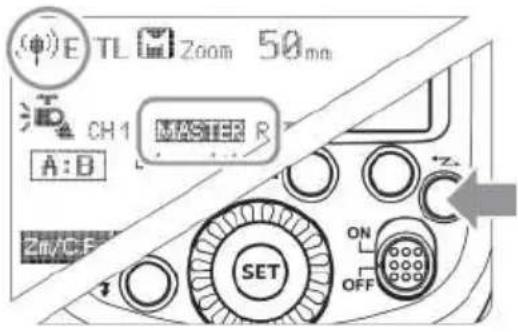

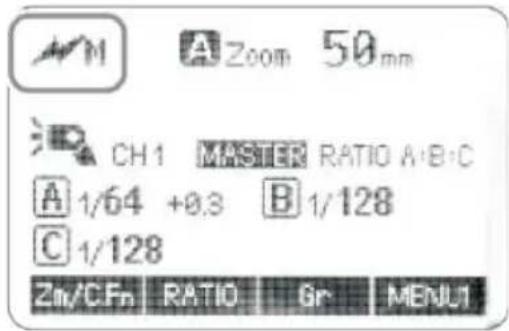

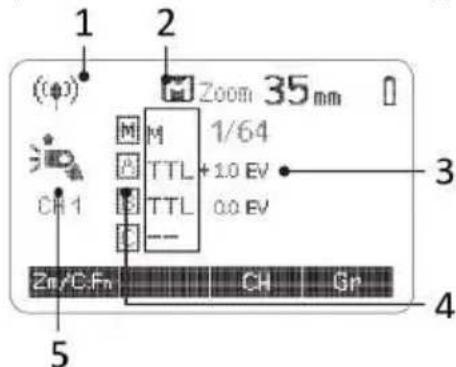

d) W trybie sterowania radiowego: Master

1.uRadiowy tryb sterowania bezprzewodowego
2.uTryby pracy lamp e grupach
3.uFEC: Kompensacja ekspozycji światła błyskowego dla grup

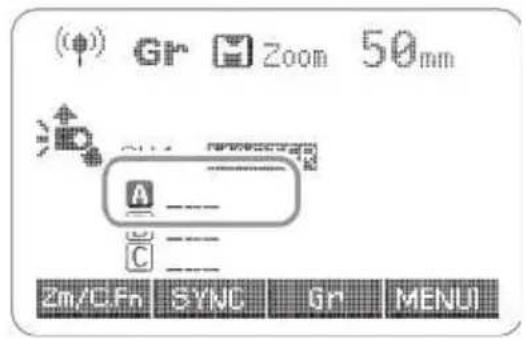

4.uGrupa
5.uKanał (1-32)

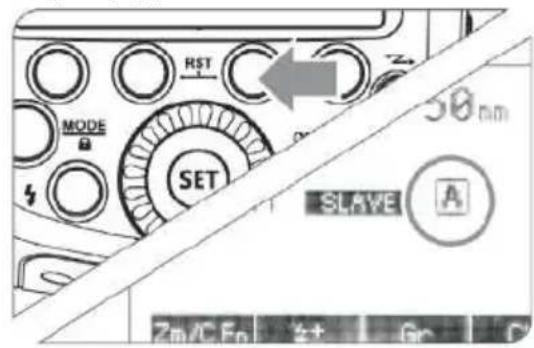

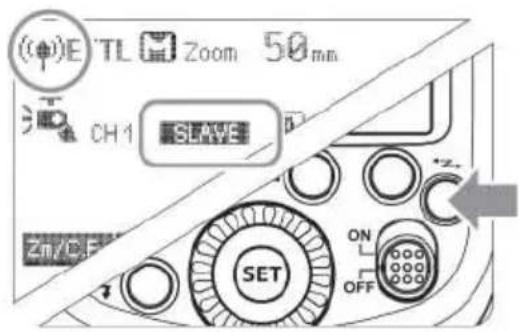

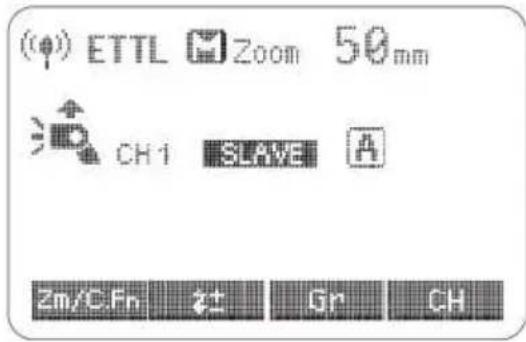

e) W trybie sterowania radiowego: Slave

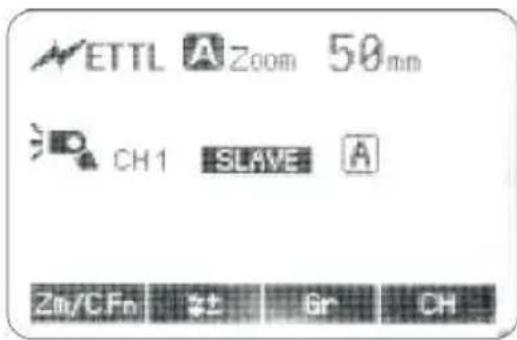

1. Lampa w trybie Slave (błysk włączony)

2. Slave w grupie A

5. Zawartość pudełka

Quadralite Stroboss 60evo dostarczany jest w pudełku zawierającym:

1. Lampe

2. Podstawkę

3. Baterię

4. Pokrowiec

5. Ładowarkę do baterii

6. Instrukcję obsługi

7. Przewód zasilający ładowarkę

6. Akcesoria dodatkowe

Ta lampa może być stosowana wraz z następującymi akcesoriami, które umożliwia uzyskanie jeszcze lepszych efektów: Quadralite Navigator X S, Quadralite Navigator, Quadralite S-holder, itp.

7. Akumulator

Lampa wyposażona jest w akumulator litowo-jonowy o pojemności 2000 mAh/11,1 V. Jednostka ta powinna pracować poprawnie przynajmniej przez 500 cykli rozładowania/naładowania. Akumulator jest zaprojektowany i zbudowany tak, aby gwarantować bezpiecznie i długie działanie. Jego konstrukcja wyposażona jest w zabezpieczenia nadprądowe, przed przeładowaniem oraz zwarciem. Nie zwalnia to z obowiązku bezwzględnego przestrzegania zasad bezpieczeństwa zawartych w tej instrukcji.

7.1. Zasady bezpieczeństwa i postępowania z akumulatorem:

⚠ Akumulator może być ładowany TYLKO i WYŁĄCZNIE za pomocą odpowiedniej ładowarki Quadralite.
⚠ Do pełnego naładowania pustego akumulatora wystarczy ok 3,5 h (w sprzyjająccy warunkach).
⚠ Niedopuszczalne jest jednoczesne ładowania akumulatora i użytkowanie lampy! Ab bezpiecznie naładować akumulator należy go odpiąć od lampy, a następnie podłączyć ładowarkę. Wyczerpany akumulator należy wymienić na naładowany.
⚠️ Nie zwieraj styków akumulatora.
⚠️ Nie demontuj, ani nie modyfikuj urządzenia.
⚠️ Jeżeli obudowa zostanie naruszona np. w wyniku upadku, należy bezwzględnie zaprzestać użytkowania akumulatora.
⚠️ Nie wystawiaj akumulatora na działanie deszczu, śniegu, mgły i dużej wilgotności powierza. Nie zanurzaj go w wodzie. Obudowa akumulatora nie jest wodoszczelna.
⚠️ Nie wrzucaj akumulatora do ognia i nie wystawiaj go na działanie wysokich temperatur.

⚠️ Używaj i przechowuj akumulator poza zasięgiem dzieci.
⚠️ Nigdy nie pozostawiaj akumulatora w ładowarce na czas dłuższy niż jest konieczny do jego naładowania. Zabronione jest pozostawianie akumulatora w podłączonej ładowarce na długi czas np. 24 h.
⚠ Akumulator powinien być przechowywany w chłodnym, suchym i dobrze wentylowanym miejscu.
⚠️ Nie wyrzucaj akumulatora do śmieci. Zużyta jednostka powinny być utylizowany zgodnie z przepisami obowiązującymi w danym kraju.
⚠ Akumulator poleca się naładować do minimum 60% jego pojemności, jeżeli ma być przechowywany nieużywany przez krótki czas np. 1 miesiąc.
⚠ Jeśli akumulator był nieużywany przez dłuższy czas (dłużej niż 3 m-ce) należy go naładować do pełna. Przy długim przechowywaniu poleca się ładować akumulator raz na kwartał nawet jeżeli lampa jest nieużywana.
⚠ Złamanie powyższych zasad może doprowadzić do uszkodzenia akumulatora, lampy a w skrajnych wypadkach do pożaru i oparzeń. Producent nie ponosi odpowiedzialności za skutki nieprzestrzegania przez użytkownika zasad bezpieczeństwa.
⚠️ Gwarancja nie obejmuje uszkodzeń lampy i akumulatora powstałych z powodu nie przestrzegania w/w zasad bezpieczeństwa.

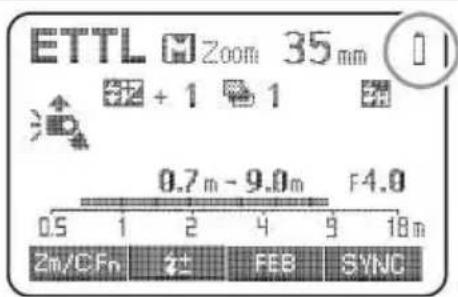

7.2. Wskaźnik naładowania akumulatora

Wskaźnik baterii Znaczenie
3 kreski Akumulator w pełni naładowany.
2 kreski Średni poziom naładowania - ~75-50%
1 kreska Niski poziom naładowania - ~50-25%
Pusty	Bardzo niski poziom naładowania - >25%.Jest to najlepszy moment na wymianę akumulatora.
Migoczący	Krytyczny poziom naładowania – poziom energii jest niewystarczający dopoprawnego działania lampy. Akumulator należy natychmiast wymienić naegzemplarz naładowany, a wyczerpany podłączyć do ładowarki.

7.3. Instalacja akumulatora

Aby bezpiecznie i sprawnie podłączyć moduł akumulatora do lampy należy postępowar zgodnie z następującą procedurą:

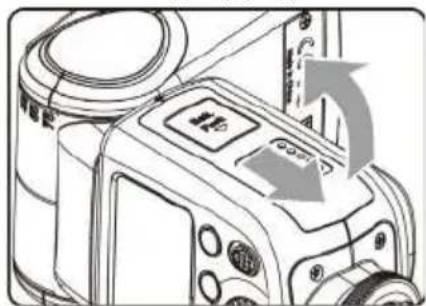

1. Aby otworzyć komorę akumulatora przesuń jej klapę zgodnie z kierunkiem wskazanym przez strzałki na ilustracji. Po przesunięciu i odblokowaniu zamka klapy zostanie ona automatycznie otwarta.

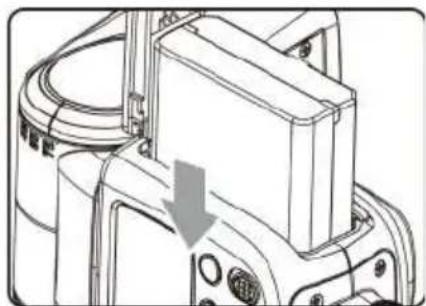

1. Aby zamontować akumulator wsuń go do komory akumulatora zgodnie z kierunkiem wskazywanym przez strzałkę umieszczoną na jego obudowie.

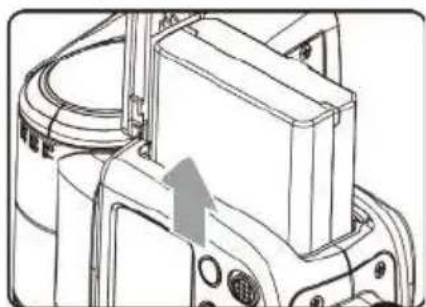

1. Aby wyjąć akumulator otwórz klapę komory i zwolnij blokadę akumulatora umieszczona wewnątrz. Po zwolnieniu blokady akumulator nieznacznie wysunie się i dopiero wtedy można go bezpiecznie wyjąć.

8. Podłączenie do aparatu

Proces podłączania/odłączania lampy do/od aparatu należy wykonywać gdy jej włącznik jest na pozycji .

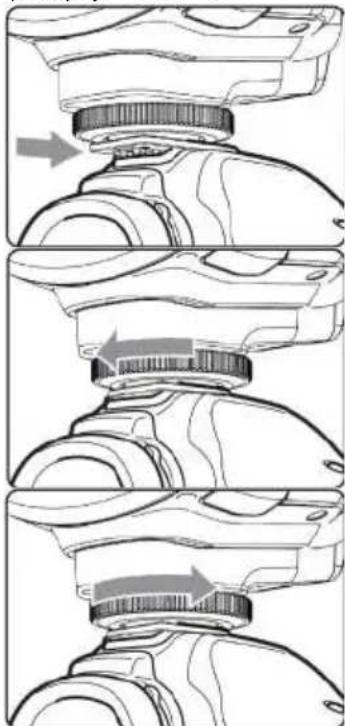

1. Aby podłączyć lampę do aparatu należy wsunąć do końca stopkę lampy błyskowej w gorącą stopkę aparatu.

2. Następnie należy zabezpieczyć lampę przed samoczynnym odpięciem od gorącej stopki. W tym celu trzeba przekręcić koło blokady do oporu.

3. Poluzuj koło blokady i wysuń lampę ze stopki by ją odłączyć.

9. Włączenie lampy i tryb uśpienia

• Aby włączyć lub wyłączyć lampę należy użyć włącznika opisanego jako On/Off. Jeśli lampa ma nie być używana przez dłuższy czas należy ją wyłączyć.
• Przy ustawieniu lampy w tryb Master lampa wyłączy się automatycznie po bezczynności dłuższej niż 90 sekund. Naciśnięcie spustu migawki do połowy lub naciśnięcie dowolnego przycisku lampy błyskowej spowoduje jej wybudzenie.
• Przy ustawieniu lampy w tryb Slave zostanie ona automatycznie uśpiona po 60 minutach (ustawienie domyślne) lub w innym czasie ustawionym przez użytkownika.

Zaleca się wyłączenie funkcji automatycznego wyłączania lampy gdy jest ona używana bez podłączania do aparatu (C.Fn-APO)
W trybie Slave funkcja automatycznego wyłączania lampy jest domyślnie ustawiona na 60 minut. Dostępna jest również opcja 30 minut (C.Fn-Sv APOT)

10. Tryby błysku

Lampa Stroboss 60evo jest wyposażona w trzy tryby błysku:

1. automatyczny (E-TTL)u2. manualny (M)u3. stroboskopowy (Multi)

10.1. Błysk automatyczny: E-TTL

W utrybie uE-TTL uaparat ubędzie uwspółpracowału z ulampa uw uzakresie uustawienia uparame ekspozycji obiektu fotografowanego oraz tła. W tym utrybie dostępne są różne funkcje : FEC, HSS, synchronizacja na drugą kurtynę, błysk modelujący, obsługa z poziomu aparatu itd.

Naciskaj przycisk aby wybrać tryb automatyczny. Na wyświetlaczu lampy pojawi się symbol .

1. Naciśnij spust migawki aparatu do połowy, aby wyostrzyć. Nastawiona przysłona oraz czas ekspozycji będzie widoczny w wizjerze aparatu.
2. Gdy uspust umigawki uzostanie udociśnięty udo ukońca, u lampa uwykona uprzedbłysk upomian, który uaparat uwykorzysta udo uprzeliczenia uwłaściwej uekspozycji uoraz umocy ubłysku uprze wykonaniem zdjęcia.

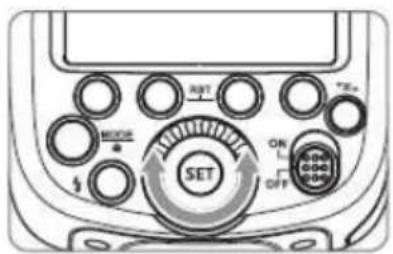

a) FEC: Kompensacja ekspozycji światła błyskowego

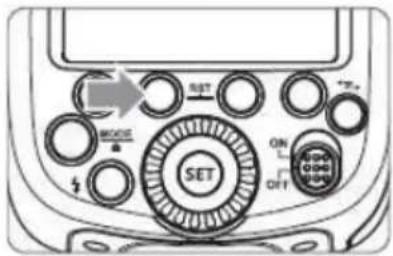

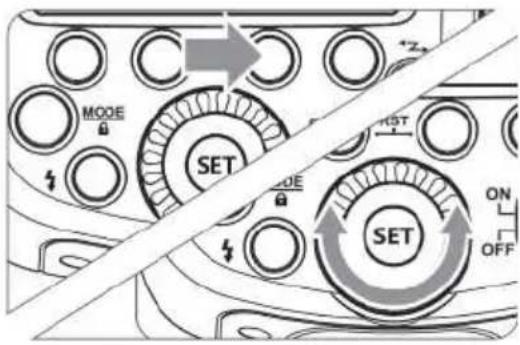

Wartość ukompensacji uekspozycji światła błyskowegou można uustawić uw uzakresie uod -3.0u c +3.0EVu ze uskokiem uco u1/3EV. uJest uto przydatne zwłaszcza wtedy, gdy otoczenie wymusza niewielkie zmiany wartości w systemie E-TTL.

Naciśnij klawisz funkcyjny 2 ±kona uora

parametr kompensacji będzie migać na wyświetlaczu lampy.

Ustaw odpowiednią wartość kompensacji. W tym celu przekręć koło nastawcze aby wybrać żądaną wartość.

„0.3” oznacza 1/3 stopnia EV, „0.7” oznacza 2/3 stopnia EV,

Aby wyłączyć kompensację ekspozycji należy ustawić wartość "+0.0".

Naciśnij ponownie przycisk aby potwierdzić ustawienie.

b) FEB: Bracketing światła błyskowego

Bracketing światła błyskowego w trybie TTL umożliwia wykonanie trzech zdjęć z błyskiem, gdzie przy każdym naciśnięciu spustu migawki zmieni się moc błysku w zakresie -3 do +3 ze skokiem co 1/3 wartości. Aparat zarejestruje trzy zdjęcia o roznej ekspozycji: jedno z ekspozycją przeliczoną przez aparat, drugie prześwietlone i trzecie niedoświetlone. Wartości skrajne niedoświetlenia oraz prześwietlenia można ustawić manualnie. Ta funkcja pomaga ustawiać poprawną ekspozycję zwłaszcza przy fotografowaniu poruszających się obiektów, lub przy zmiennym oświetleniu.

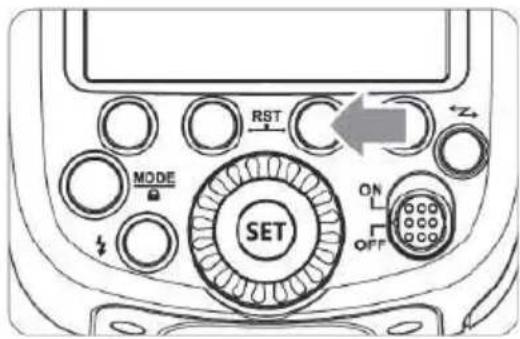

1. Naciśnij klawisz funkcyjny 3

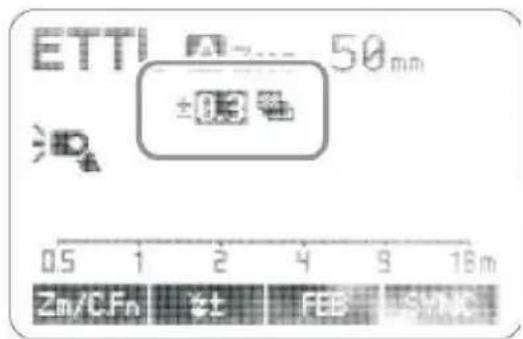

< FEB>. Ikona 📋 oraz parametr kompensacji będzie migać na wyświetlaczu lampy.

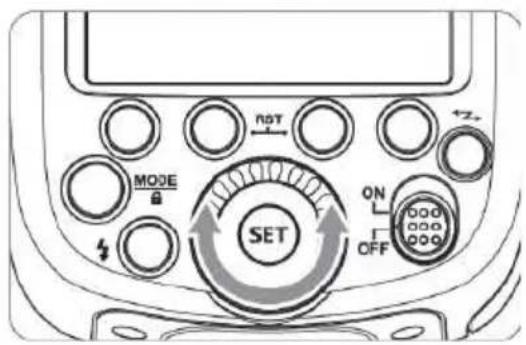

1. Ustaw żądaną wartość przekręcając koło nastawcze.

• „0.3” oznacza 1/3 stopnia EV,
• „0.7” oznacza 2/3 stopnia EV,

1. Naciśnij ponownie, aby potwierdzić nastawienie. Zostanie ono pokazane na wyświetlaczu.

• Bracketing światła błyskowego zostanie wyłączony po wykonaniu 3 zdjęć.
• Aby uzyskać najlepsze rezultaty, należy upewnić się, że aparat jest w trybie zdjęć pojedynczych a lampa błyskowa gotowa do pracy.
• Bracketing światła błyskowego może być używany łącznie z kompensacją ekspozycji oraz blokadą mocy błysku.
• Istnieje możliwość uniknięcia automatycznego wyłączania bracketingu po wykonaniu 3 zdjęć (C.Fn-FEB ACL)
• Kolejność nastaw dla zdjęć w bracketingu można zmienić. ( C.Fn-FEB)

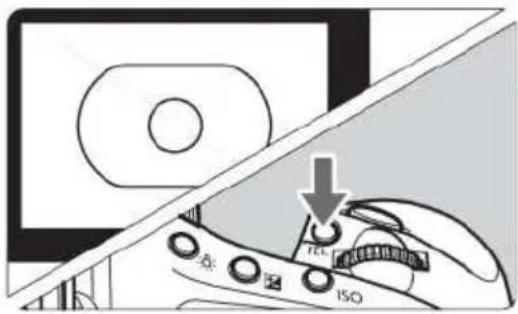

c) FEL: Blokada mocy błysku

Funkcja ta umożliwia zablokowanie mocy błysku. W trybie , wciśnij przycisk w aparacie. Jeśli aparat nie ma takiego przycisku należy użyć przycisku <*>.

1. Nastaw ostrość na fotografowany obiekt.

2. Wciśnij przycisk

- Ustaw obiekt w środku kadru and wciśnij przycisk

- Lampa błyskowa wykona przedbłysk i zapisze w pamięci odpowiednie nastawy mocy.

- Ekspozycja będzie ustawiana za każdym razem po naciśnięciu przycisku . Za każdym razem wykonany będzie również przedbłysk.

- Jeśli fotografowany obiekt będzie zbyt daleko i okaże się niedoświetlony, wtedy ikona będzie migać w wizjerze. Zmniejsz dystans i spróbuj ponownie ustawiać ekspozycję.

- Blokada mocy błysku działa tylko w trybie

- Jeśli fotografowany obiekt jest zbyt mały, wtedy blokada mocy błysku może nie być skuteczna.

d) HSS: synchronizacja z krótkimi czasami otwarcia migawki

Tryb Synchronizacji z krótkimi czasami otwarcia migawki (HSS) umożliwia synchronizację z pełnym zakresem czasów pracy migawki dostępnych w aparacie. Jest to szczególnie przydatne przy fotografowaniu w trybie priorytetu przysłony w trybie błysku dopełniającego.

1. Wcisnąć klawisz funkcyjny nr 4 <SYNC

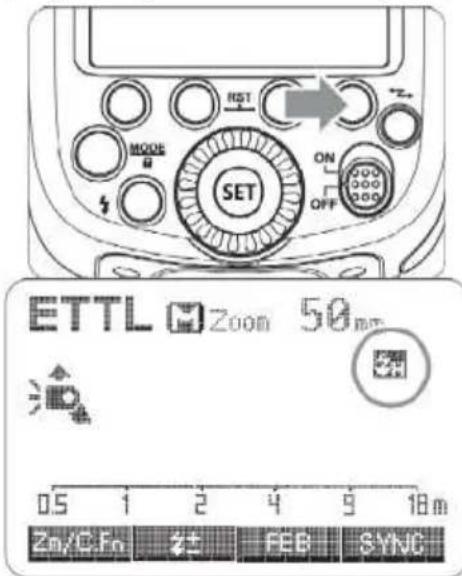

2. Na ekranie LCD pojawi się ikona a tryb HSS zostanie uruchomiony. Aby powrócić do standardowego błysku, należy wcisnąć ponownie klawisz funkcyjny nr 4 <SYNC Wtedy też zniknie ikona

- W trybie HSS im krótszy jest czas migawki, tym mniejszy jest efektywny zasięg błysku. - Jeżeli ustawiony zostanie czas migawki równy lub dłuższy od czasu x-sync to ikona HSS nie będzie wyświetlana w wizjerze aparatu. - Błysk stroboskopowy nie może być wykorzystywany łącznie z HSS. - Lampa wyposażona jest w zabezpieczenie zapobiegające przegrzaniu. Po 15 następujących po sobie błyskach w trybie HSS z pełną mocą zostanie ono aktywowane.

Należy odczekać minimum 10 minut aby lampa się schłodziła.

- Częste i intensywne użycie trybu HSS wpływa niekorzystanie na żywotność palnika błyskowego. Zaleca się unikać stosowania HSS jeżeli to tylko możliwe.

e) Synchronizacja na drugą kurtynę migawki

Tryb ten pozwala na wykonanie zdjęcia, na którym rozmycie poruszającego się obiektu będzie widoczne za nim. W tym trybie lampa błyska tuż przed rozpoczęciem zamykania migawki.

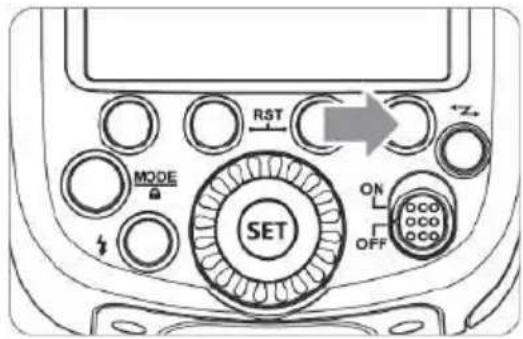

Naciśnij klawisz funkcyjny 4 <SYNG spowoduje pojawienie się ikony 📋na ekranie LCD.

Tryb synchronizacji na drugą kurtynę jest aktywny.

10.2. Błysk manualny: M

Moc lampy można regulować w zakresie od 1/1 ( pełna moc) do 1/128 przy skoku co 1/3EV. Aby uzyskać prawidłową ekspozycje błysku należy użyć zewnętrznego światłomierza.

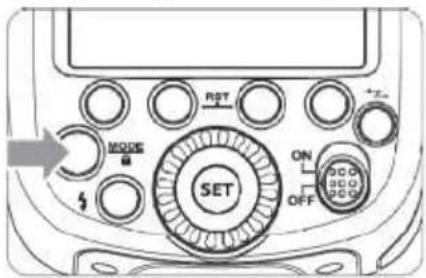

1. Naciśnij aby wejść w tryb manualny. Przełączaj do uzyskania ikony na wyświetlaczu.

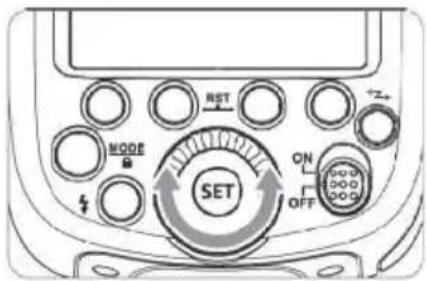

1. Za pomocą koła nastawczego ustaw moc błysku.

1. Naciśnij aby potwierdzić wprowadzone parametry.

a) Zasięg błysku

Poniższa tabela ułatwia zorientowanie się w skali błysku lampy oraz zmianach parametrów w momencie zwiększania i zmniejszania mocy. Przykładowo: jeżeli zmniejszymy moc błysku do ½, ½ -0.3 lub ½ -0.7, a następnie podniesiemy moc do ½, ½ +0.3 oraz ½ +0.7, parametr 1/1 pojawi się na ekranie LCD a lampa błyśnie z pełną mocą.

Parametry wyświetlane podczas zmniejszania mocy błysku >>>
1/1	1/1-0.3 1/1-0.7		1/2/4+0.3 ...	12 -0.3 12 -0.7		1/4	...
	1/2+0.7 1/2+0.3 1/4+0.7 1
<< Parametry wyświetlane podczas zwiększania mocy błysku

b) Fotocela

Tryb pracy fotoceli - S1

W trybie ręcznym wciśnij klawisz aby uruchomić tryb - wyzwalania bezprzewodowego z wykorzystaniem fotoceli. W tym trybie można ustawić moc błysku za pomocą koła nastawczego. Błysk lampy znajdującej się w trybie S1 zostanie wyzwolony w momencie gdy fotocela zarejestruje błysk lampy wyzwalającej. Pozwala to na twórcze wykorzystanie wielu źródeł światła.

Tryb pracy fotoceli – S2

W trybie ręcznym wciśnij klawisz aby uruchomić tryb - wyzwalania bezprzewodowego z wykorzystaniem fotoceli z pominięciem przedbłysku pomiarowego. W trybie S2 lampa zignoruje pierwszy błysk pomiarowy wysyłany przez aparaty z aktywnym systemem pomiaru światła błyskowego E-TTL i zareaguje dopiero na drugi błysk lamp, wyzwalającej. W tym trybie można ustawić moc błysku za pomocą koła nastawczego.

Wyzwalanie zdalne za pomocą fotoceli możliwe jest tylko w trybie manualnym .

10.3. Błysk stroboskopowy: Multi

W tym trybie lampa wyzwala serię błysków, które pozwolą na zarejestrowanie poruszających się obiektów na jednym zdjęciu. Funkcjonalność ta jest wykorzystywana w celu uzyskania efektów wielokrotnej ekspozycji, najczęściej podczas fotografowania szybko poruszających się obiektów.

Lampa umożliwia ustawienie częstotliwości błysku (ilość błysków na sekundę wyrażone w Hz), ilości błysków w serii oraz moc.

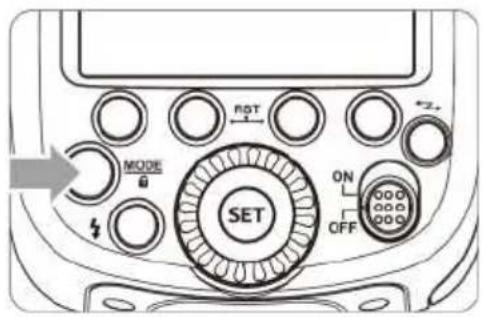

1. Naciśnij klawisz kilka razy aby wejść w tryb Multi.

2. Kołem nastawczym ustaw moc lampy

3. Aby ustawić częstotliwość błysków oraz ich ilość należy:

- nacisnąć klawisz IAVLTI ybrać parametr do zmiany.

- kołem nastawczym wybierz żądaną częstotliwość błysku i naciśnij by potwierdzić i przejść do ustawienia kolejnego parametru.

1. Naciśnij aby potwierdzić wprowadzone parametry, które zostaną wyświetlone na ekranie LCD.

a) Obliczanie czasu naświetlania

W trakcie fotografowanie w trybie stroboskopowym, migawka pozostaje otwarta dopóki nie skończy się seria błysków. Aby obliczyć właściwy czas migawki dla ustawienia go w aparacie można użyć następującego wzoru:

Ilość błysków / częstotliwość błysku = Czas migawki

Np. jeśli liczba to 10, a częstotliwość błysku 5 Hz, to czas otwarcia migawki powinien wynosić przynajmniej 2 sekundy.

- Aby uniknąć przegrzania lampy i jej awarii nie należy używać trybu stroboskopowego częściej niż 10 razy w serii. Po 10 razach należy pozwolić lampie odpocząć przez przynajmniej 15 minut.

- Jeśli jednak użytkownik zdecyduje się użyć lampy w trybie stroboskopowym więcej niż 10 razy w serii, lampa może automatycznie wyłączyć kolejne błyski, aby ochronić układu uodu uprzegrzania.u uWu urazieu ugdybyu utaku usięu ustałou unależyu użyłączy przynajmniej 15 minut.

• Tryb stroboskopowy jest najbardziej efektywny przy bardzo błyszczących obiektach, które fotografowane są na ciemnym tle.
• Zaleca się używanie statywu oraz zdalnego wyzwalacza migawki.
• Nie ma możliwości ustawienia trybu stroboskopowego dla mocy 1/1 oraz 1/2.
• Tryb stroboskopowy może być używany równocześnie z trybem "BULB"
• Jeśli ilość błysków wyświetlą się na ekranie jako "--", lampa będzie emitować błyski do momentuu uzamknięciau umigawkiu ulubu uwyczerpaniau ubaterii.u ulłościu ubłyskówu uŁ ograniczona tak jak pokazano w tabeli poniżej.

b) Maksymalna ilość błysków w trybie stroboskopowym

Moc błysku/Hz 1 2 3 4 5 6-7 8-9
1/4 7 6 5 4 4 3 3
1/8 14 14 12 10 8 6 5
1/16 30 30 30 20 20 20 10
1/32 60 60 60 50 50 40 30
1/64 90 90 90 80 80 70 60
1/128 100 100 100 100 100 90 80
Moc błysku/Hz	10	11	12-14	15-19	20-50	60-200
1/4	2	2	2	2	2	2
1/8	4	4	4	4	4	4
1/16	8	8	8	8	8	8
1/32	20	20	20	18	16	12
1/64	50	40	40	35	30	20
1/128	70	70	60	50	40	40

11. Obsługa lampy z poziomu menu aparatu

Jeśli Stroboss 60evo C jest zamontowany bezpośrednio na aparacie Canon, który posiada funkcję obsługi lampy błyskowej, wtedy może być sterowany z poziomu menu aparatu. Informacji odnośnie wykorzystywania tego menu należy szukać w instrukcji obsługi aparatu.

Parametry pracy lampy w menu ustawień aparatu:

1. Tryb błysku
2. Synchronizacja migawką (pierwsza i druga kurtyna, HSS)
3. FEB
4. Kompensacja ekspozycji
5. Wyzwalanie błysku
6. Zerowanie ustawień błysku w aparacie

Funkcje specjalne C.Fn wpływające na pracę lamp:

• Powyższa lista funkcji C.Fn oraz menu ustawień lampy pochodzą z aparatu Canon EOS-1D Mark III i może się różnić od menu innych modeli aparatów Canon.
• Jeśli kompensacja błysku została już ustawiona z poziomu lampy błyskowej, wtedy nie ma możliwości zmiany tych ustawień w aparacie. Aby przywrócić możliwość sterowania z aparatu, należy zmienić ustawienia kompensacji w lampie na 0.
• Jeśli jakakolwiek funkcja użytkownika lub ustawienia błysku inne niż kompensacja ekspozycji została ustawiona zarówno w aparacie jak i w lampie, to ostatnie nastawy będą działać.

12. Zdalne sterowanie radiowe: Navigator X

- Jeżeli aparat jest ustawiony na tryb inny niż P/Tv/Av/M/B stosowanie radiowego sterowania nie będzie możliwe.

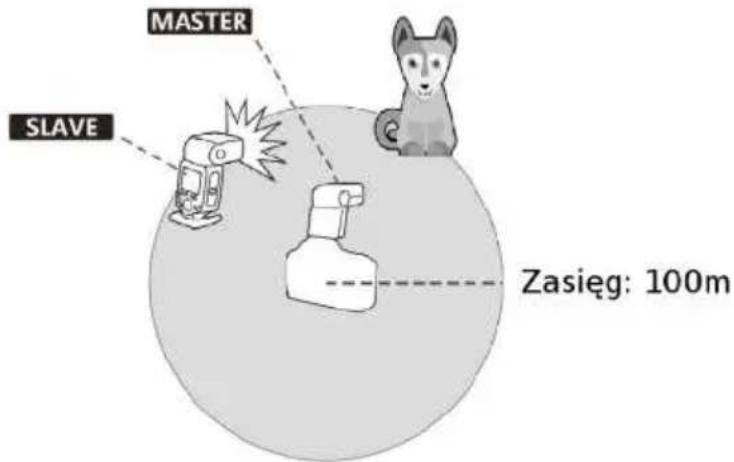

• Lampa umiejscowiona na gorącej stopce aparatu jest lampą MASTER, natomiast lampa, która sterowana jest bezprzewodowo, nazywana jest lampą SLAVE.
• Lampa Stroboss 60evo C może być sterowana bezprzewodowo w trybie SLAVE, jak również poprzez nadajnik Navigator X. Po więcej informacji dotyczących urządzeń Navigator X, zapraszamy na stronę producenta: www.quadralite.eu.

Zastosowanie radiowego sterowania pozwala na:

• Fotografowanie z wykorzystaniem trybu automatycznego E-TTL z lampami wyzwalanymi zdalnie (do trzech grup).
• Każde ustawienie nadane grupie lamp za pomocą sterownika (lampy Master lub nadajnika Navigator X) jest automatycznie przesyłane do jednostek Slave.
• Stroboss 60evo będący lampą sterującą (Master) może być wykorzystywania w każdym dostępnym trybie błysku: M/E-TTL/Multi lub nie brać udziału w ekspozycji zdjęcia (błysk wyłączony).
• Jako lampa Slave, Stroboss 60evo jest kompatybilna z wszystkimi nadajnikami Navigator X (także innych systemów niż Canon), ale może być również sterowana innymi lampami, które posiadają tryb Master, np. Stroboss 60, Stroboss 36 (także innych systemów niż Canon).
• Jako lampa Master, Stroboss 60evo może sterować wszystkimi urządzeniami wyposażonymi w odbiornik systemu Navigator X (wbudowany lub dołączany) np. Atlas 600, Atlas 600 E-TTL, Atlas 400/600 Pro E-TTL, Reporter 200/360 E-TTL, Stroboss 60 i 60evo (wszystkich wersji), Stroboss 36/36evo C, Stroboss V1, itp.

12.1. Navigator X: ustawienia zdalnego sterowania

Jestu umożliwiału uprzełączaniau umiejętności ustandardowymu ubłyskiemu uau ubezprzewodowym standardowego należy się upewnić, że funkcja sterowanie zdalnego jest wyłączona. Wejście w tryb sterowania radiowego Navigator X sygnalizowane jest na ekranie lampie pojawieniem się ikony w jego lewym, górnym narożniku.

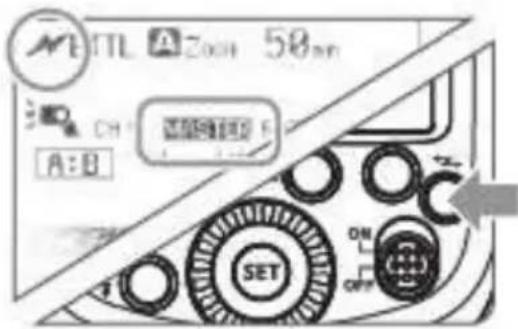

a) Ustawienie lampy Master

Naciskaj klawisz < >, aż ikona < > pojawi się na ekranie LCD. Oznaczać to będzie, że tryb Master jest włączony.

b) Ustawienie lampy Slave

Naciskaj klawisz <◀Z→>, aż ikony <◀(●)＞i pojawią się na ekranie LCD a jego podświetlenie zmieni się na pomarańczowo.

12.2. Navigator X: ustawienia błysku lampy Master

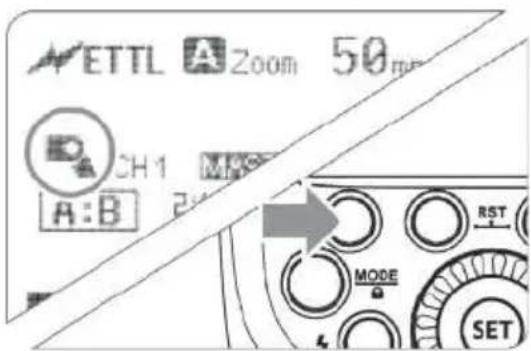

1. Wciśnij klawisz funkcyjny 4 aby wybrać jedną z grup M/A/B/C. Następnie wciśnij klawisz funkcyjny 3 aby wybrać jeden z trybów błysku: OFF/E-TTL/M.

1. Naciśnij przycisk funkcyjny 1 < 2, by móc kontrolować lampę Master Wł/WYŁ.

2. < >: ikona ta oznacza, że lampa Master wyzwala błysk.

3. < > Ikona ta oznacza, że lampa Master nie wyzwala błysku.

12.3. Navigator X: ustawienia kanałów komunikacji

Jeśli w pobliżu znajdują się inne systemy bezprzewodowe, to aby nie wyzwalać przypadkowych lamp, lub nie zakłócać sobie wzajemnie pracy można zmienić kanał transmisji danych. Kanał musi być taki sam dla lampy Master jak i dla lampy Slave.

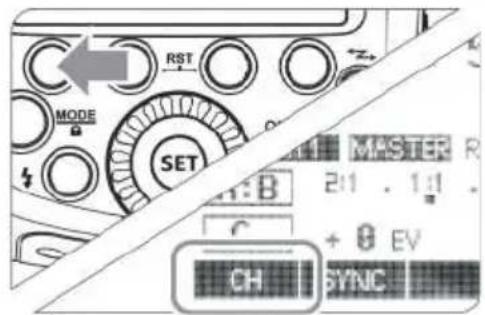

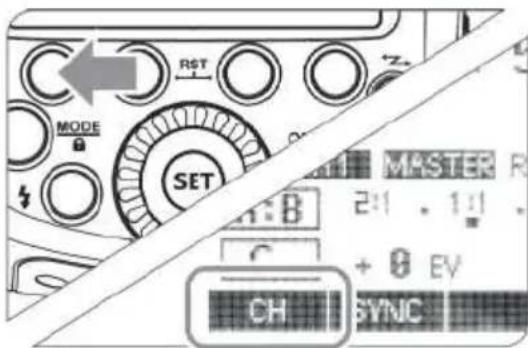

1. Naciśnij przycisk funkcyjny 4 do momentu pojawienia się przepisanego do klawisza funkcyjnego 1.

1. Naciśnij klawisz funkcyjny 1 a uruchomione zostaną ustawienia kanałów komunikacji.

2. Przekręć koło nastawcze ustawiając kanał komunikacji a następnie naciśnij , aby potwierdzić wprowadzone parametry.

12.4. Navigator X: ustawienie Wireless ID

W przypadku gdy zachodzi potrzeba wprowadzenia dodatkowego poziomu podziału urządzeń uczestniczących w komunikacji radiowej można skorzystać z opcji Wireless ID.

Aby tego dokonać należy w menu ustawień lampy odnależć sekcję ID, a następnie za pomocą klawisza i koła nastawczego wybrać identyfikator. Identyfikator ten trzeba nadać także w innych urządzeniach współpracujących z lampą.

12.5. Navigator X: zdalne sterowanie w trybie automatycznym E-TTL

a) Fotografowanie z jedną lampą Slave wyzwalaną zdalnie w trybie E-TTL

1. Lampa Master

Zamontuj lampę na aparat i nadaj jej status lampy Master. Każda z grup M/A/B/C może być wyzwalana w trybie E-TTL niezależnie od pozostałych. Nadajniki z rodziny Navigator X mogę spełniać rolę lampy Master.

2. Lampa Slave

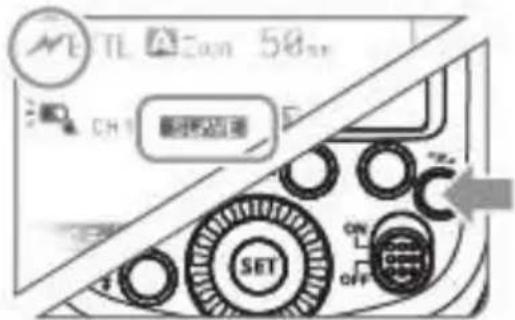

Lampie Slave nadaj status lampy sterowanej Slave. Tryb Slave może być nadany grupom A/B/C

1. Sprawdź zgodność kanału komunikacji lampy Master i Slave i przypisz im ten sam kanał. Jeżeli lampy będą przydzielone do innych kanałów to komunikacja nie nastąpi i błysk nie zostanie wyzwolony.

2. Ustaw aparat i lampy tak, aby uzyskać pożądany rodzaj oświetlenia.

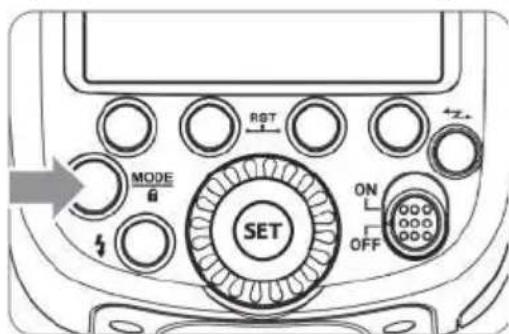

1. Ustaw lampę Master w tryb E-TTL naciskając klawisz . Lampy Slave zostaną automatycznie ustawione w tryb E-TTL.

Sprawdź czy błysk lampy Master jest włączony.

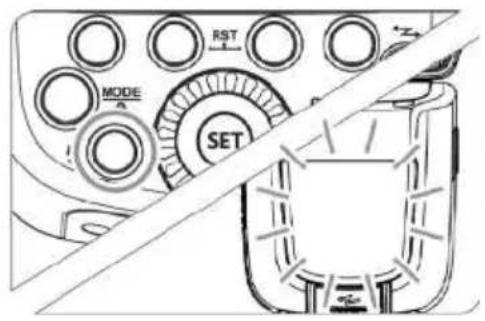

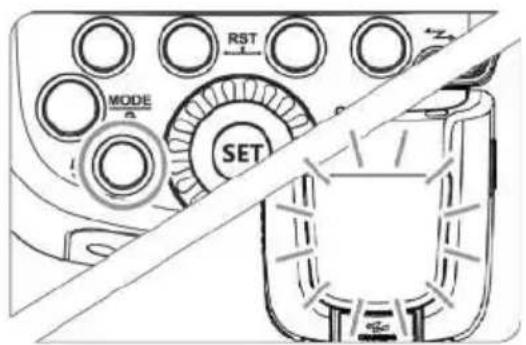

Lampy Slave sygnalizują gotowość poprzez przerywany sygnał diody oświetlacza autofokusa.

1. Sprawdź działanie lamp.

W tym celu naciśnij przycisk <na lampie Master. Wszystkie lampy Slave przydzielone do tego samego kanału komunikacji powinny błysnąć.

Jeżeli lampa Slave ma aktywną funkcję oszczędzania energii, wciśnij klawisz lampy Master, aby wzbudzić uśpioną lampę Slave.
Czas automatycznego wyłączenia lampy Slave może być zmieniony za pomocą funkcji C.Fn-Sv APOT.
Jeżeli funkcja-AF lampy Slave jest ustawiona w pozycję OFF, to oświetlacz autofokusu nie będzie sygnalizował gotowości lampy w trybie bezprzewodowym.

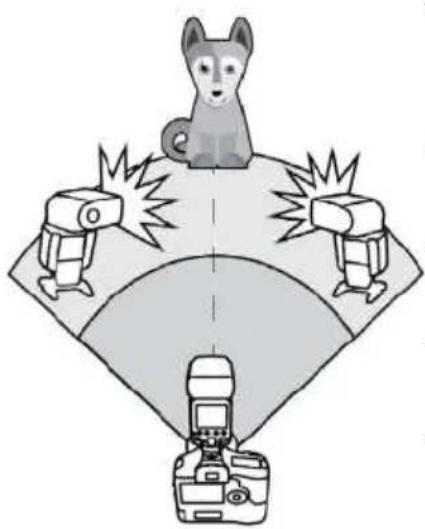

b) Fotografowanie z wieloma lampami Slave wyzwalanymi zdalnie w trybie E-TTL

• Jeżeli potrzebna jest większa moc błysku lub gdy potrzebne jest więcej źródeł światła można dołożyć do zestawu większą ilość lamp dodatkowych SLAVE.
• Aby dodać większą ilość lamp SLAVE należy postępować tak samo jak w przypadku korzystania z trybu automatycznego ETTL
• z pojedynczą lampą dodatkową. Można je przypisać do dowolnej grupy A, B lub C.
• W sytuacji gdy wzrośnie liczba lamp dodatkowych a błysk lampy MASTER jest włączony, moc błysku lamp zostanie dobrana
• w taki sposób, aby zapewnić poprawną ekspozycję sceny.

• Wciśnij klawisz podglądu głębi ostrości aparatu aby wyzwolić błysk modelujący.
• Jeżeli lampa SLAVE ma aktywną funkcję oszczędzania energii, wciśnij klawisz lampy MASTER aby wzbudzić uśpioną lampę SLAVE.
• Czas automatycznego wyłączenia lampy SLAVE może być zmieniony za pomocą funkcji C.Fn-Sv APOT.
• Jeżeli funkcja niestandardowa C.FN-AF lampy SLAVE jest ustawiona w pozycję OFF, to oświetlacz autofokusa nie będzie sygnalizował gotowości lampy w trybie bezprzewodowym.

c) Navigator X: korzystanie z funkcji trybu E-TTL w zdalnym sterowaniu

Korekta ekspozycji światła błyskowego (FEC) oraz inne ustawienia możliwe do wykorzystania podczas pracy w trybie E-TTL mogą być także zastosowane w trybie sterowania i wyzwalania

bezprzewodowego.u uParametryu uwprowadzoneu unau ulampieu uMASTERu uzostanąu uautom przeniesioneu udou ulampu uSLAVE.u uNieu usąu uwymaganeu użadneu udodatkoweu uczynności ustawieńu uodbywau usięu uidentycznieu ujaku uwu uprzypadkuu ulampyu upracująceju ubezu u bezprzewodowego.

• Korekta ekspozycji światła błyskowego
• Braketing światła błyskowego FEB
• Blokada ekspozycji światła błyskowego
• Synchronizacja błysku z krótkimi czasami otwarcia migawki (High-Speed Sync)
• Błysk manualny
• Błysk stroboskopowy

d) Navigator X: lampa Master w trybie E-TTL

Więcej niż jedna lampa Master może być używana w tym samym czasie. Lampy Slave będą łączyły się z każdą lampą Master, ustawioną na ten sam kanał komunikacyjny. Można używać kilku lamp Slave, przypisanych do tej samej grupy lub innych grup. Wszystkie ustawienia będą przesyłane do lampy Master, która w danym momencie wyzwala błysk.

12.6. Navigator X: używanie ustawień proporcji błysku w trybie E-TTL

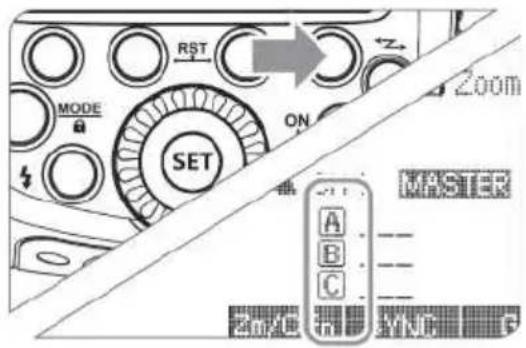

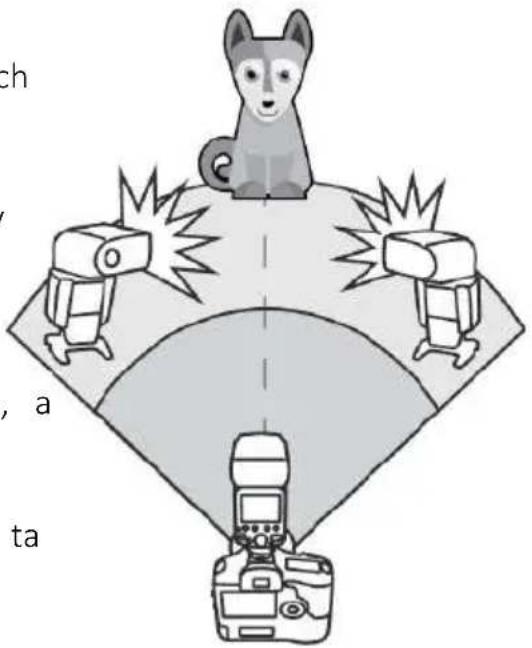

a) Fotografowanie z dwoma lampami dodatkowymi

Rozdziel dwie lampy dodatkowe na grupy A i B i za pomocą proporcji błysku ustal siłę ich błysku (Ratio). Automatyka ETTL dostosuje parametry oświetlenia aby zachować poprawną ekspozycję.

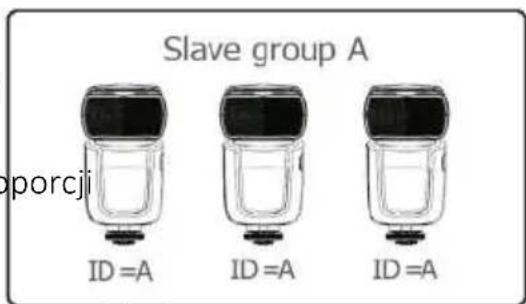

1. Określ lampę jako dodatkową nadając jej status SLAVE.

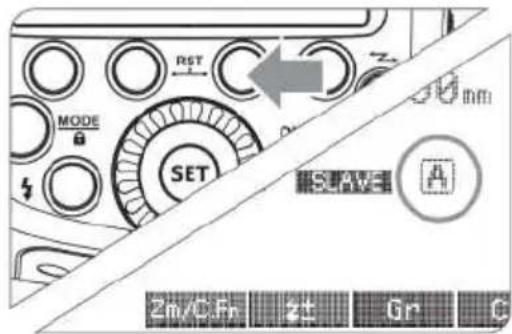

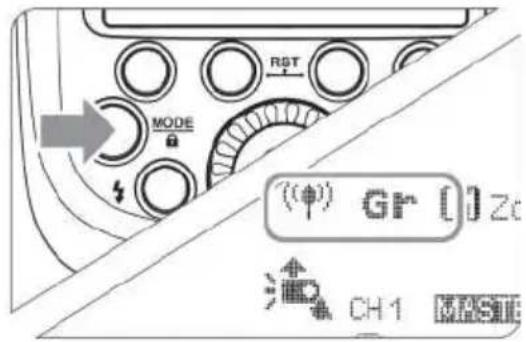

Wciśnij przycisk funkcyjny 3 oraz wybierz grupę lub .

Pierwszą z lamp przydziel do grupy a drugą do grupy .

1. Krok 2, 3 i 4 dotyczą lampy MASTER.

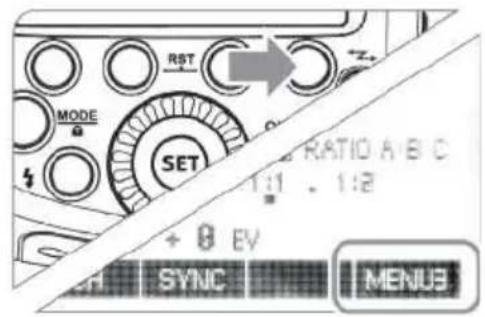

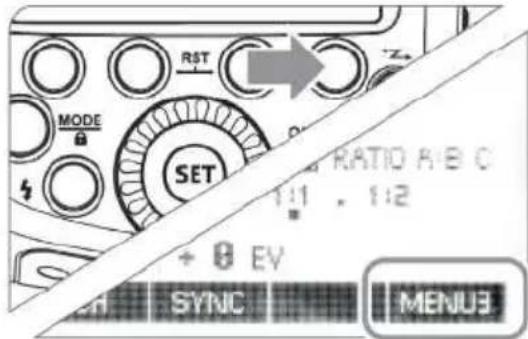

Wciśnij przycisk funkcyjny 4 lampy MASTER aby wywołać ustawienie

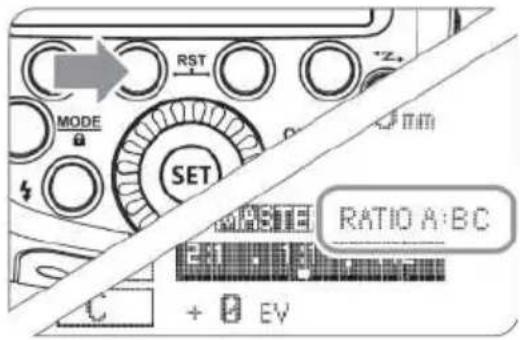

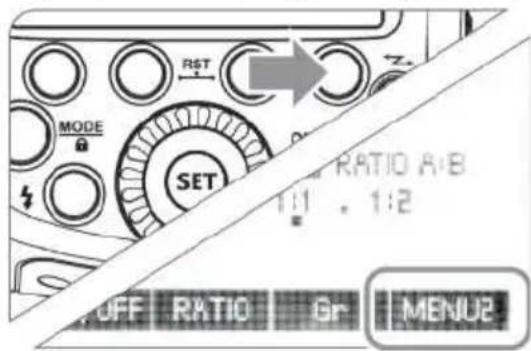

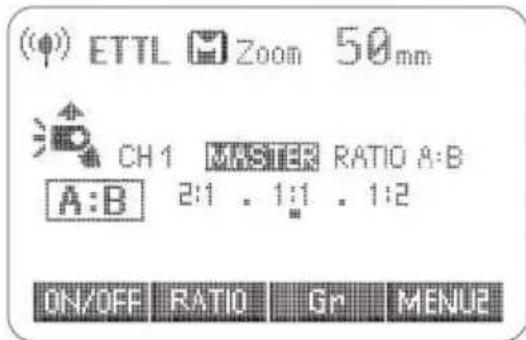

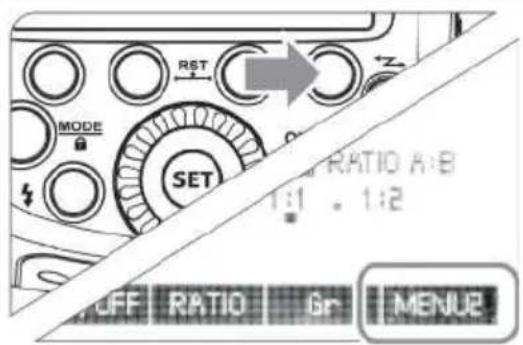

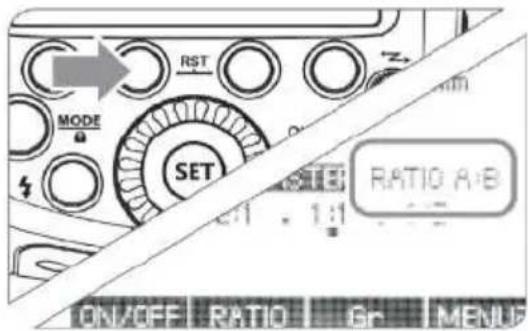

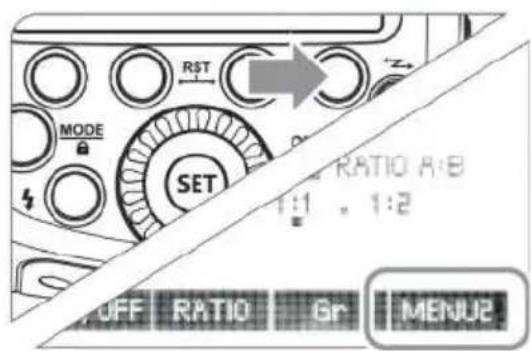

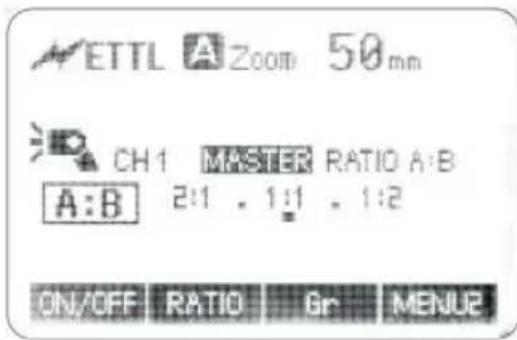

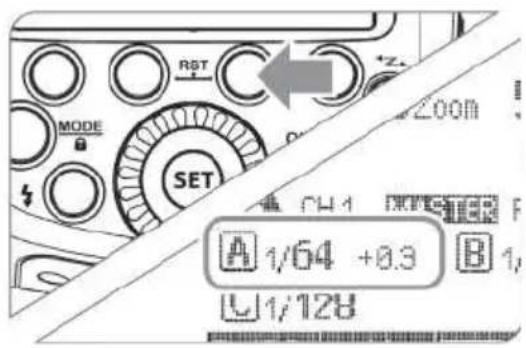

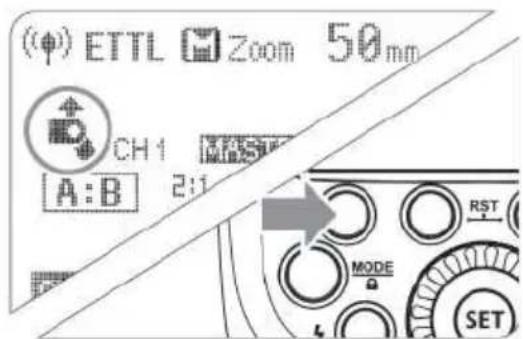

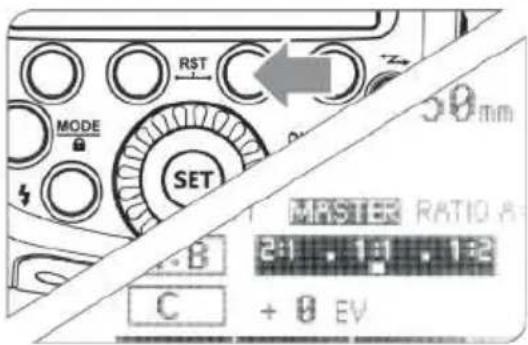

1. Wciśnij klawisz funkcyjny 2 wyświetlić ustawienie proporcji błysku .

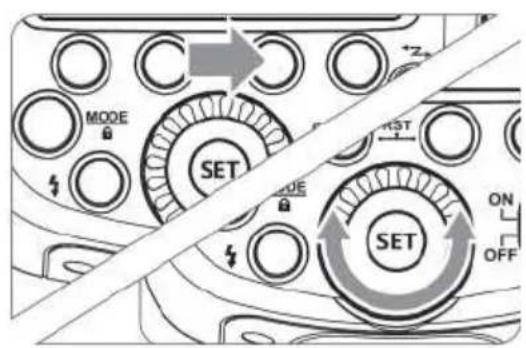

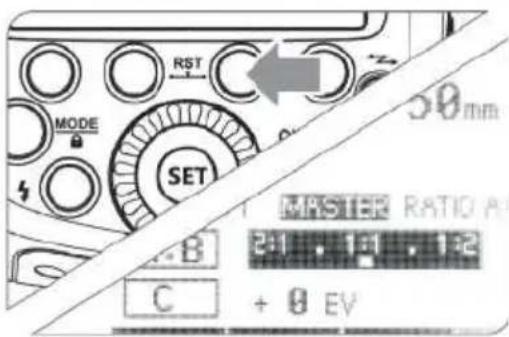

1. Wciśnij klawisz funkcyjny 3 Gr Przekręć koło nastawcze aby wprowadzić pożądaną proporcję błysku a następnie wciśnij klawisz aby potwierdzić wybór.

2. Podczas fotografowania lampy SLAVE zostaną wyzwolone a ich moc ustawiona zgodnie z zadaną proporcją RATIO.

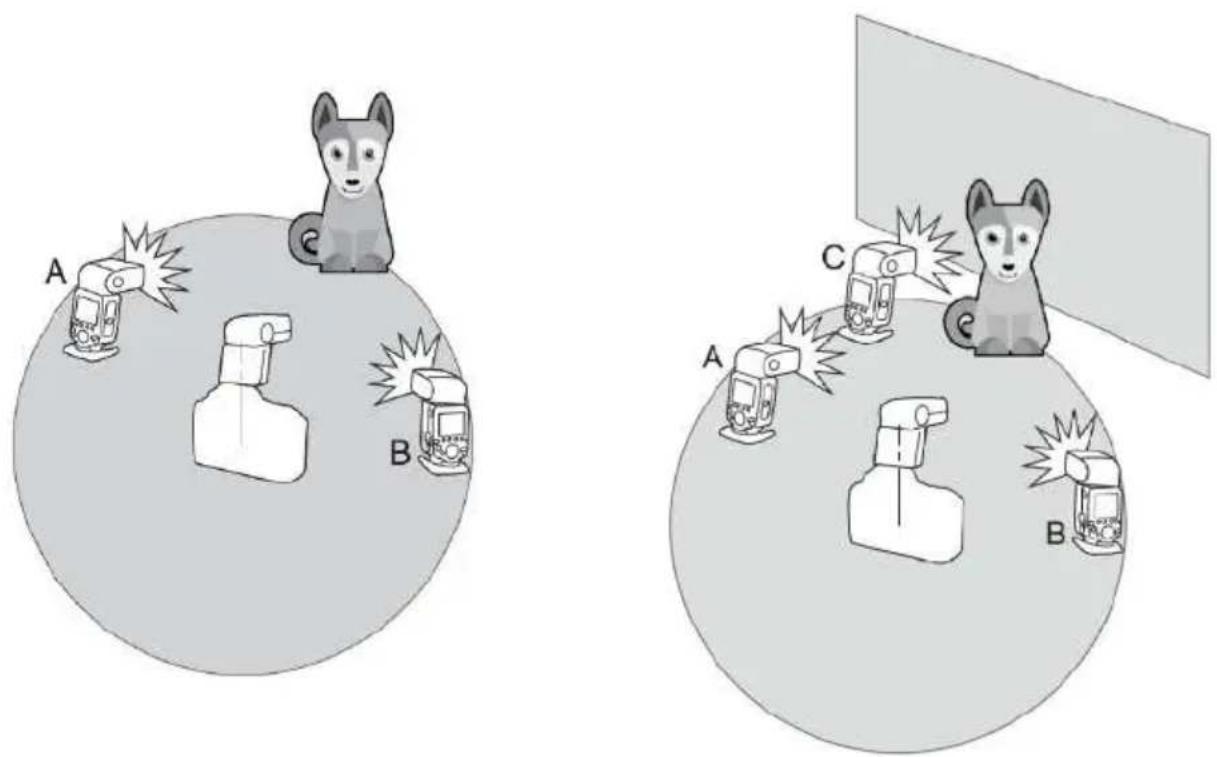

b) Fotografowanie z trzema lampami dodatkowymi

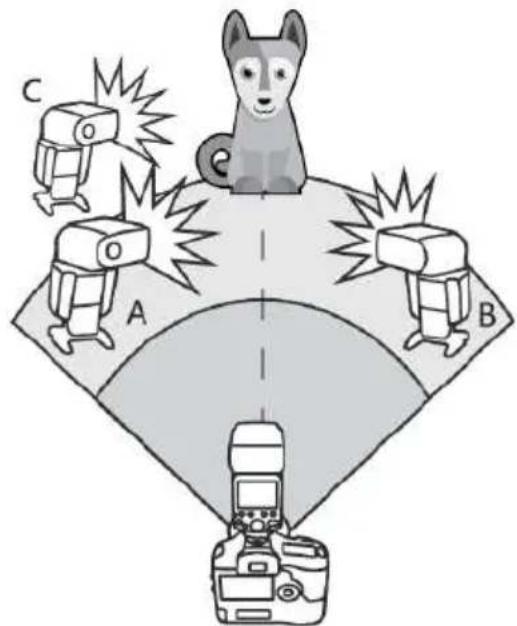

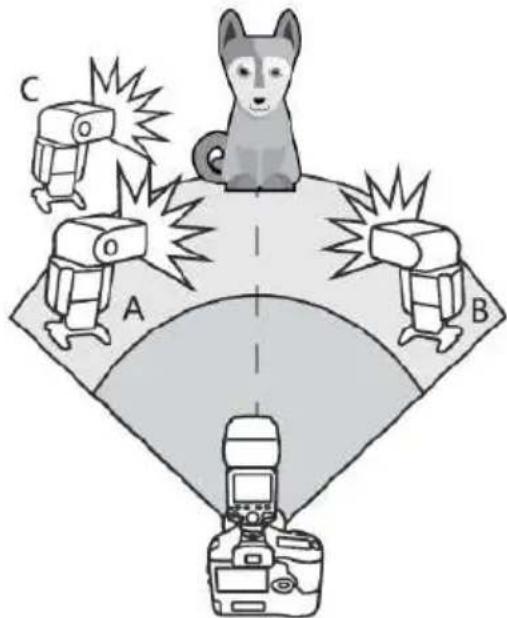

Możliwe jest korzystanie z grupy trzeciej C obok ustalonych już grup A i B. Podstawowy sposób konfiguracji jest identyczny jak w przypadku fotografowania z dwoma lampami dodatkowymi.

1. Ustawienie grupy C

- Użyj tej samej metody jak na w punkcie 1 na stronie 48 aby ustawić lampę do grupy C.

1. Ustawienie

- Użyj tej samej metody jak na w punkcie 2 i 3 na stronie 48 aby wprowadzić lampę MASTER w tryb .

1. Wprowadzanie kompensacji ekspozycji światła błyskowego

- Użyj tej samej metody jak w przypadku kroku 1 aby wejść w ustawienia grupy C.

- Wciśnij klawisz funkcyjny 2 a następnie przekręć koło nastawcze aby wprowadzić parametr. Wciśnij klawisz aby potwierdzić wybór.

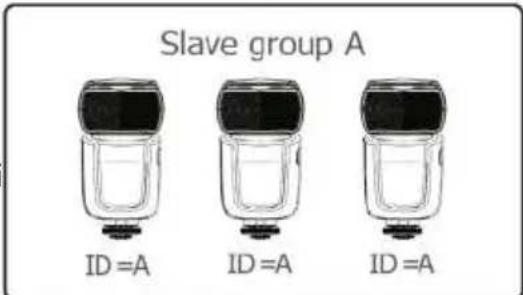

c) Sterowanie grupami lamp

- Jeśli trzy lampy dodatkowe (SLAVE) ubędą ustawione jako , wtedy ute utrzy lampy ubędą traktowane utak jakby były jedną lampą w grupie

- Podczasu ufotografowaniau uzu uwykorzystaniemu uproporcji błysku lampy przypisane do tych grup A, B i C zostaną wyzwolone jednocześnie. W przypadku, gdyu używaneu ujestu uustawienieu uu utou u grupy C nie zostanie wyzwolony.

• W sytuacji, gdy grupa C jest w bezpośredniej bliskości fotografowanego obiektu może pojawić się przepalenie.
• W przypadku niektórych aparatów analogowych EOS, które wykorzystują system E-TTL może nie być możliwe fotografowanie z wykorzystaniem funkcji proporcji błysku w trybie wyzwalania bezprzewodowego.
• Zakres proporcji błysku od 8:1 przez 1:1 do 1:8 odpowiada skali od 3:1 przez 1:1 do 1:3 (w pół-stopniowych skokach). Skala ustawień proporcji błysku zaprezentowana jest poniżej:

12.7. Navigator X: zdalne sterowanie w trybie M

1. Ustaw lampę w tryb ręcznego sterowania M po aktywowaniu radiowego trybu Master, naciskając klawisz . W górnym narożniku ekranu LCD pojawi się oznaczenie „M” obok ikony anteny radiowej.

2. Ustawienie ilości aktywnych grup

3. Kiedy na ekranie wyświetlana jest pierwsza strona opcji MENU1 wolschij klawisz funkcyjny nr 2 RATIO

4. Każdorazowe naciśnięcie klawisza powoduje aktywowanie jednej z trzech poniższych opcji:

→ ALL - funkcja RATIO jest wtedy wyłączona, ustawienia mocy dotyczą wszystkich grup jednocześnie w danym kanale komunikacji,

→ A/B (RATIO A:B) – aktywne są dwie grupy lamp A i B,
→ A/B/C (RATIO A:B:C) – aktywne są trzy grupy lamp A, B i C.

1. Ustawienie mocy lamp w grupach

2. Po aktywowaniu wybranej ilości grup naciśnij klawisz funkcyjny 3 aby zmienić moc błysku lamp w danej grupie.

3. Każdorazowe naciśnięcie klawisza powoduje przejście do ustawień mocy błysku kolejnej aktywnej grupy.
4. Gdy wybrana jest któraś z grup za pomocą koła nastawczego można zmienić energię błysku lamp do niej przypisanych.

5. Każda zmiana parametrów musi zostać potwierdzona za pomocą klawisza

6. Fotografowanie

- Naciśnięcie spustu migawki spowoduje wykonanie zdjęcia z wykorzystaniem lamp błyskowych błyskających z zadaną mocą.

- Gdy wybrane jest ustawienie ALL należy wybrać grupę/grupy A, B lub C dla lamp SLAVE.

- Aby wyzwolić wszystkie lampy z taką samą mocą należy wybrać opcję ALL

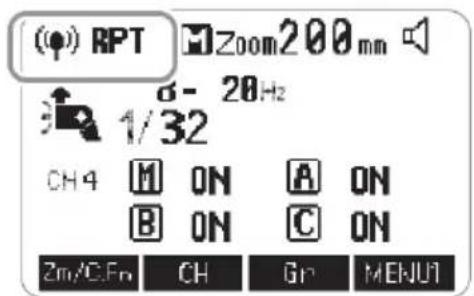

12.8. Navigator X: zdalne sterowanie w trybie Multi

Ustawienia trybu stroboskopowego Multi:

1. Ustaw lampę w tryb Multi po aktywowaniu radiowego trybu Master, naciskając klawisz . W górnym narożniku ekranu LCD pojawi się oznaczenie „Multi” obok ikony anteny radiowej.

2. Aby ustawić ilość błysków wciśnij klawisz funkcyjny nr 2 (MULTI)—yła następnie kołem nastawczym wybierz ilość błysków z przedziału 1-100 (liczba błysków jest zależna od ustawień mocy i częstotliwości),

3. Aby ustawić częstotliwość z jaką lampy będą błyskać wciśniju uklawiszu ufunkcyjnyu unru asu u,u uau unastępn kołem nastawczym wybierz częstotliwość z zakresu 1-100Hz,

4. Aby zmienić moc błysku naciśnij klawisz funkcyjny nr 4 MENU1. Wyświetlona zostanie druga strona opcji trybu Multi gdzie:

- klawiszu ufunkcyjnyu unru u2 ura odpowiadau uza aktywowanie grup. Każdorazowe naciśnięcie klawisza RATIO uspowodujeu uaktywowanieu ujedneju uzu utrzec poniższych opcji:

→ ALL- funkcja RATIO jest wtedy wyłączona, ustawienia mocy dotyczą wszystkich grup jednocześnie w danym kanale komunikacji,
→ A/B (RATIO A:B) – aktywne są dwie grupy lamp A i B,
→ A/B/C (RATIO A:B:C) —u aktywne usąu trzy grupy lamp A, B i C.

- klawisz funkcyjny nr 3 Gr odpowiada za ustawienieu umocyu ubłyskuu ulampu uwu uaktywowanyc grupach. Każdorazowe naciśnięcie klawisza Gr powoduje przejście do ustawień mocy błysku kolejnej

aktywnej grupy.

- Gdy wybrana jest któraś z grup za pomocą koła nastawczego można zmienić energię błysku lamp do niej przypisanych.

- Każda zmiana parametrów musi zostać potwierdzona za pomocą klawisza .

- Aby wyjść z trybu Multi w zdalnym sterowaniu należy nacisnąć klawisz .

12.9. Navigator X: zdalne sterowanie z podziałem na grupy Gr

Strobos 60evou uCu możeu upełnić urolęu ulampyu uMaster unie tylko w trybie ustawień proporcji błysku. Możliwe jest zastosowanieu utrybuu uGr, u uktóryu pozwala uzdalnie kontrolowanie uażu u5u ugrupu u(A/B/C/D/E)u uiu ukażdeju uzu unich przypisywać różne parametry pracy.

Trybu uGru ujestu udostępnyu ujeżeliu ulampau ujestu upodpiętau udo aparatu przez stopkę a sam aparat został wyprodukowany upou u2012u urokuu unp.u uEOS-1DXu uczy 5DMkIV.

Niektóre aparty z linii amatorskiej mogą być pozbawione możliwościu upracyu uzu ulampamiu uzdalnieu usterowanymių uz wykorzystaniemu utrybuu uGr,u unpu uEOSu u1200D.u uWiecej informacjiu unau utenu utematu unależyu uszukaću uwu uinstrukcji obsługi aparatu.

Podstawową zaletą trybu Gr jest to, że można sterować lampamiu uzu uróżnymi utrybamiu ubłyskuu udlau ukażdeju ugrupy. Każdau zu ugrupu umoże być uwykorzystywanau wu ujednymu uz dwóch trybów pracy:

1.uE-TTL – automatycznym,
2.uM u—u ręcznym u(trybu uprzeznaczony ujestu udla zaawansowanych użytkowników, uktór posiadają dużą wiedzę na temat ekspozycji i błysku).
3. „---”- trzecim możliwym wariantem oznaczonym jako „---” jest wyłączenie grupy lamp i wtedy nie bierze ona udziału w oświetlaniu fotografowanego obiektu.

Wu uramachu ujednegou ukanałuu ukomunikacjiu umożliwiau ustosować uróżneu utrybyu upracyi zachodzi takau upotrzeba można wykorzystywać niektóre uz grup w utrybieu uautomatycznymu jednocześnie pozostałe sterować ręcznie lub przełączyć w tryb „---”

1) Ustawienie trybu Gr

- Aby ustawić lampę w tryb , należy włączyć tryb radiowego sterowania i ustawić lampę w tryb Master. Następnie należy naciskać przycisk do momentu, aż w lewym górnym narożniku LCD pojawi się oznaczenie Gr obok ikony anteny radiowej.

2) Ustawienie grup dla lamp Slave

- Każda lampę należy ustawić osobno.

- Kiedy na ekranie wyświetla się ikona <5, należy przycisnąć przycisk funkcyjny 3 i wybrać grupę , , , , przekręcając koło nastawcze.

3) Ustawienie mocy błysku

- Ustawienie trybu błysku oraz jego mocy dokonywane jest na lampie Master, która następnie przekazuje ustawienia do lamp Slave - Po wybraniu grupy lamp należy nacisnąć przycisk funkcyjny 2 wybrać tryb pracy lamp w danej grupie. Aby tego dokonać trzeba wcisnąć kilkukrotnie klawisz każde naciśniecie powoduje wybranie kolejnego trybu z listy: TTL → M → ---

4) Sterowanie mocą błysku i korektą ekspozycji światła błyskowego

- Aby wprowadzić korektę ekspozycji światła błyskowego dla danej grupy lamp należy – po jej uprzednim wybraniu - nacisnąć przycisk funkcyjny 3 < ± >, a następnie przekręcić koło nastawcze ustawiając parametr korekty w zakresie od -3.0EV aż

• Aby zmienić moc błysku lamp w danej grupie należy – po jej uprzednim wybraniu - nacisnąć przycisk funkcyjny 3 a następnie przekręcić koło nastawcze ustawiając parametr energii błysku w zakresie korekty w zakresie od 1/128 do 1/1.
• W ramach ustawień trybu ręcznego sterowania można daną grupę lamp wyłączyć ustawiając energię błysku na „OFF”
• Każda zmiana parametrów musi zostać potwierdzenia naciśnięciem klawisza .
• Zastosowanie trybu ręcznego sterowania mocą M powoduje, że energia błysku musi zostać ustawiona przez użytkownika.
• Zastosowanie trybu automatycznego sterowania mocą TTL powoduje, że energia błysku jest samoczynnie ustawiana przez aparat.
• Abyu uwyjściu uzu uustawieńu udaneju ugrupyu unależyu u przycisk funkcyjny 4

5) Fotografowanie

- Wykonując zdjęcie, wszystkie lampy Slave ustawione w tryb M lub TTL będą błyskać z zadaną mocą.

Korekta ekspozycji światła błyskowego (FEC) oraz inne ustawienia możliwe do wykorzystania podczas pracy w trybie E-TTL mogą być także zastosowane w sterowaniu zdalnym. Parametry wprowadzone na lampie Master zostaną automatycznie przeniesiony do lamp Slave. Nie są wymagane żadne dodatkowe czynności, au zmiana ustawień odbywa się identycznie jaku w przypadku lampy pracującej bez trybu bezprzewodowego.

12.10. Navigator X: zdalne sterowanie w trybie Multi

Gdyu lampau ujest uwu utrybie uMaster uza upomocąu uprzy uwybierzu uopcję

uMulti>,u uau unastępnieu uustawu uparametryu ubłysku stroboskopowego.

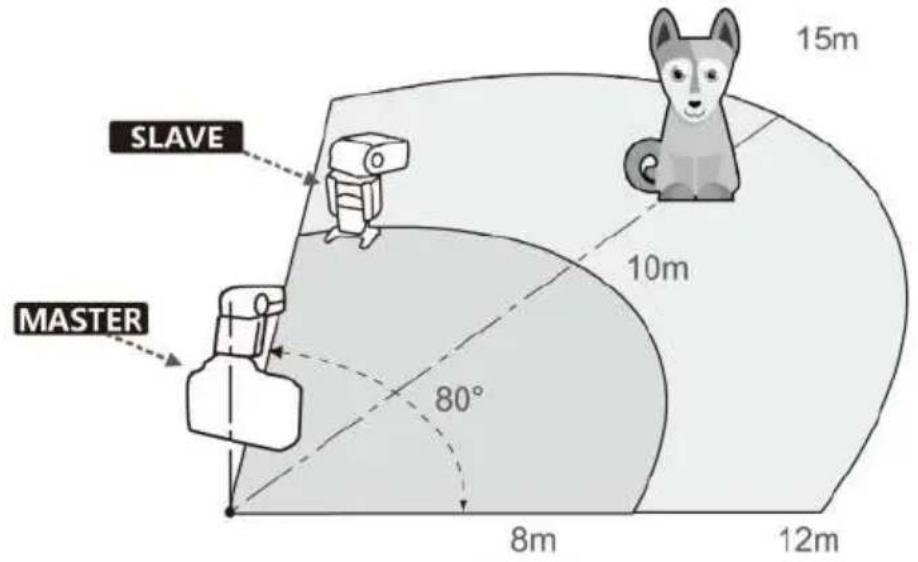

12.11. Navigator X: zasięg i sposób ustawiania lamp

Sterowanie i wyzwalanie uwielu lamp błyskowych przyu wykorzystaniu utransmisjiu radioweju z wykorzystaniem automatyki E-TTL ułatwia pracę i pozwala fotografować tak samo łatwo jak w przypadku lampy podpiętej do aparatu za pomocą gorącej stopki.

Wykorzystywanie uradioweju transmisji do bezprzewodowego sterowania ui uwyzwalania lamp błyskowych ma szereg zalet w porównaniu do transmisji optycznej opartej o fotocelę. Fale

radiowe pozwalają na pracę na większych dystansach oraz są skuteczne, nawet jeżeli pomiędzy lampą/sterownikiem Master a lampą Slave znajdują się przeszkody. Podstawowe różnice pomiędzy tymi dwoma metodami pokazuje poniższa tabela.

Typ Transmisja radiowa Transmisja optyczna (CLS)

Zasięg 100m 15m

Liczba kanałów 1\~32 1\~4

Podatność na zakłócenia Niska Duża

Grupa A/B/C/D/E A/B/C

- Lampa Slave może nie działać poprawnie lub wyzwalać niechciane błyski w sytuacji gdy w pobliżu znajduje się router WIFI lub inne urządzenia korzsytające z częstotliwości radiowej 2.4GHz. Zmien kanał komunikacji aby uniknąć niestabilnego działania lampy Slave.

a) Fotografowanie w trybie E-TTL z jedną zdalnie sterowaną lampą Slave

Używaj dołączonej podstawki, aby ustawić lampę.
Przed fotografowaniem sprawdź ustawienie zestawu wyzwalając błysk testowy oraz wykonując próbne zdjęcie.
Zasięg komunikacji radiowej może być krótszy z powodu warunków pogodowych, zakłóceń radiowych i innych czynników otoczenia.

b) Fotografowanie w trybie E-TTL z wieloma zdalnie sterowanymi lampami Slave

Możliwy jest podział lamp na dwie lub trzy grupy i fotografowanie w trybie automatycznym z wykorzystaniem automatyki E-TTL. Każda z utworzonych grup może mieć niezależne wybrany tryb błysku M/E-TTL/Multi oraz przydzielony parametr korekty ekspozycji światła błyskowego.

Fotografowanie w trybie automatycznym z dwiema grupami lamp

Fotografowanie w trybie automatycznym z trzema grupami lamp

13. Zdalne sterowanie: Canon Wireless Flash

Quadralite Stroboss 60evo C jest lampą w pełni zgodną z systemem zdalnego sterowania i wyzwalania błysku Canon Wireless Flash, gdzie medium przenoszącym informacje z lampy stertującej (Master) do lamp sterowanych (Slave) jest sygnał świetlny (optyczny).

• Jako lampa Master, Stroboss 60evo C może wyzwalać i kontrolować zdalnie lampy marki Canon, np. 580EXII, 600EX-RT.
• Jako lampa Slave, Stroboss 60evo C może być wyzwalana i kontrolowana przez w/w lampy, a także aparaty Canon takie jak np. 7D/60D/600D.
• W sterowaniu zdalnym wykorzystyjącym sygnały świetlne można ustawić do 3 grup w trybie Slave i za pomocą zdalnego wyzwalania lamp w systemie ETTL uzyskać różne warunki oświetleniowe.
• Każde ustawienie błysku (FEC, HSS, Manual, RPT) na lampie głównej (Master) będzie automatycznie przesyłane do lampy wyzwalanej (Slave). W związku z tym wystarczy ustawić lampę główną (Master) w tryb ETTL, a pozostałe lampy przejmą jej ustawienia.
• Stroboss 60evoC może pracować w trybach ETTL, Manual, Multi oraz OFF, gdy jest ustawiona jako lampa główna (Master).

- Nawet gdy używanych jest wiele lamp Slave, Stroboss 60evo C będzie mógł je kontrolować bezprzewodowo.

- W tej instrukcji jako lampę główną Master przyjmuje się lampę zamontowaną na aparacie. Lampy dodatkowe Slave są kontrolowane przez główną Master.

13.1. Canon Wireless Flash: ustawienia zdalnego sterowania

Jest możliwość przełączania między standardowym błyskiem, a bezprzewodowym. Dla standardowego należy się upewnić, że funkcja Wireless jest wyłączona.

a) Ustawienia lampy głównej MASTER

Naciskaj klawisz < > aż ikona < > pojawi się na ekranie.

Jeżeli wyświetlony jest komunikat to oznacza to, że aktywny jest tryb błysku stroboskopowego. Gdy lampa jest w trybie MASTER ekran LCD będzie podświetlony na zielono a w jego centralnej części pojawi się oznaczenie MASTER

b) Ustawienia lampy dodatkowej SLAVE

Naciskaj klawisz < > aż ikona < > pojawi się na ekranie a podświetlenie zmieni się na pomarańczowe i pojawi się oznaczenie SLAVE

13.2. Canon Wireless Flash: ustawienia błysku lampy Master

Gdy błysk w lampie głównej jest wyłączony tylko lampy dodatkowe będą emitować błysk.

1. Naciśnij przycisk funkcyjny 4. Na ekranie pojawi się ikona < MENU2

1. Naciśnij przycisk funkcyjny 1 < 2, by móc kontrolować lampę Master Wł/WYŁ.

2. < >. Ikona ta oznacza, że lampa Master wyzwala błysk.

3. < >: Ikona ta oznacza, że lampa Master nie wyzwala błysku.

13.3. Canon Wireless Flash: ustawienia kanałów komunikacji

Jeśli w pobliżu znajdują się inne systemy bezprzewodowe, to aby nie wyzwalać przypadkowych lamp, lub nie zakłócać sobie wzajemnie pracy można zmienić kanał transmisji danych. Kanał musi być taki sam dla lampy głównej (MASTER) jak i dla lampy dodatkowej (SLAVE).

1. Naciśnij przycisk funkcyjny 4. Na ekranie LCD pojawi się ikona < MENU3

1. Naciśnij przycisk funkcyjny 1. Na ekranie pojawi się ikona Przekręć koło nastawcze i wybierz pożądany kanał 1 do 4.

2. Naciśnij przycisk , aby zaakceptować ustawienia.

13.4. Canon Wireless Flash: zdalne sterowanie w trybie E-TTL

a) Korzystanie z trybu automatycznego E-TTL z pojedynczą lampą SLAVE

1. Ustawienia lampy MASTER

- Zamontuj lampę na aparacie i zdefiniuj ją jako lampę główną MASTER.

- Jako lampa MASTER, Stroboss 60evo może wyzwalać inneu ulampyu uCanon,u unp.u u580EXII,u 600EX-R bezprzewodowo.

1. Ustawienia lampy SLAVE

• Zdefiniuj inną lampę jako lampę SLAVE.

- Jako lampa SLAVE, Stroboss 60evo C może odbierać sygnał od innych lamp Canon, np. 580EXII, 600EX-RT oraz aparatów Canon, np. 7D/60D/600D.

1. Sprawdzenie kanałów komunikacji

- Upewnij się, że zarówno lampa główna (MASTER) jak i lampau udodatkowau u(SLAVE)u udziałają unau utymu u: kanale.

1. Rozmieszczenie lamp i aparatu

- Ustaw aparat oraz lampy w odpowiedniej pozycji względem siebie

1. Ustaw lampę MASTER w tryb

- Należy ustawić lampę główną (MASTER) w tryb błysku automatycznego .

- Lampa dodatkowa (SLAVE) zostanie automatycznie ustawiona w tryb błysku .

- Aby lampy błyskały prawidłowo, należy pamiętać, żeby włączyć lampę główną (MASTER).

1. Sprawdź, czy lampa jest gotowa

- Sprawdź, czy wskaźnik gotowości lampy jest podświetlony.

- Jeśli wskaźnik gotowości na lampie dodatkowej jest podświetlony, błysk wspomagający AF zacznie mrugać z częstotliwością co 1 sekundę.

1. Sprawdź poprawność ustawień

- Wciśnij przycisk błysku testowego na lampie MASTER.

- Lampy SLAVE błysną. Jeżeli tak się nie stanie, sprawdź rozmieszczenie lamp SLAVE względem lampy MASTER oraz poprawność nastaw.

b) Korzystanie z trybu automatycznego E-TTL z wieloma lampami SLAVE

Jeżeli zajdzie potrzeba użycia większej mocy lamp, najlepszym rozwiązaniem jest ustawienie dodatkowych lamp SLAVE i ustawienie ich w tym samym trybie, aby błyskały z jednakową mocą.

Aby dodać więcej dodatkowych lamp SLAVE, należy postępować jak w przypadku „korzystania z trybu automatycznego E-TTL z pojedynczą lampą SLAVE”. Można wtedy ustawić każdą grupę (A/B/C).

Jeżeli ilość dodatkowych lamp SLAVE zwiększyła się, a wskaźnik gotowości ON na lampie głównej mruga, zaleca się włączyć ustawienia automatyczne dla wszystkich lamp dodatkowych SLAVE, aby ich moc i ekspozycja była ta sama.

• Wciśnij klawisz podglądu głębi ostrości aparatu aby wyzwolić błysk modelujący.
• Jeżeli lampa SLAVE ma aktywną funkcję oszczędzania energii, wciśnij klawisz lampy MASTER aby wzbudzić uśpioną lampę SLAVE.
• Czas automatycznego wyłączenia lampy SLAVE może być zmieniony za pomocą funkcji C.Fn-Sv APOT.
• Jeżeli funkcja niestandardowa C.FN-AF lampy SLAVE jest ustawiona w pozycję OFF, to oświetlacz autofokusa nie będzie sygnalizował gotowości lampy w trybie bezprzewodowym.

c) Korzystanie z funkcji trybu E-TTL w zdalnym sterowaniu

Korekta ekspozycji światła błyskowego (FEC) oraz inne ustawienia możliwe do wykorzystania podczas pracy w trybie E-TTL mogą być także zastosowane w trybie sterowania i wyzwalania bezprzewodowego.u uParametryu uwprowadzoneu unau ulampieu uMASTERu uzostanąu uautom przeniesioneu udou ulampu uSLAVE.u uNieu usąu uwymaganeu użadneu udodatkoweu uczynność ustawieńu uodbywau usięu uidentycznieu ujaku uwu uprzypadkuu ulampyu upracująceju ubezu u bezprzewodowego.

• Korekta ekspozycji światła błyskowego
• Braketing światła błyskowego FEB
• Blokada ekspozycji światła błyskowego
• Synchronizacja błysku z krótkimi czasami otwarcia migawki (High-Speed Sync)
• Błysk manualny
• Błysk stroboskopowy

- Wciśnij przycisk funkcyjny 4 aby wyświetlić ustawienia , lub .

d) Wykorzystywanie dwóch lub więcej lamp MASTER

Gdy w danym układzie lamp dodatkowych SLAVE używa się kilku lamp MASTER, można je zamieniać dowolnie, zachowując ustawienia lamp SLAVE.

13.5. Canon Wireless Flash: zastosowanie proporcji błysku i grupowanie lamp w trybie E-TTL

a) Fotografowanie z dwoma lampami Slave

Rozdziel dwie lampy dodatkowe na grupy A i B i za pomocą proporcji błysku ustal siłę ich błysku (Ratio). Automatyka ETTL dostosuje parametry oświetlenia aby zachować poprawną ekspozycję.

1. Ustawienie grup lamp Slave

2. Ustaw wybraną lampę w tryb SLAVE.

3. Wciśnij przycisk funkcyjny 3 oraz wybierz grupę lub .
4. Pierwszą z lamp przydziel do grupy , a drugą do grupy .

1. Ustawienia MENU2

• Krok 2, 3 i 4 dotyczy lampy MASTER.

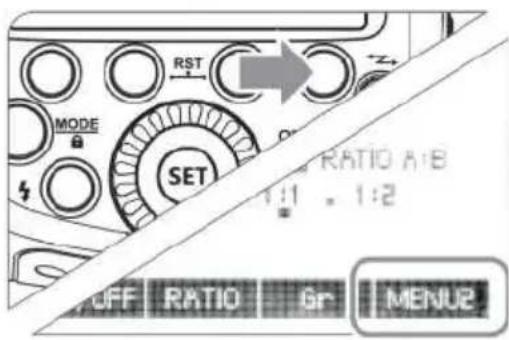

- Wciśnij przycisk funkcyjny 4 lampy MASTER aby wywołać ustawienie

1. Ustawienie

- Wciśnij klawisz funkcyjny 2 wyświetlić ustawienie proporcji błysku .

1. Ustawienie proporcji błysku

• Wciśnij klawisz funkcyjny 3 Gr
- Przekręć koło nastawcze aby wprowadzić pożądaną proporcję błysku a następnie wciśnij klawisz aby potwierdzić wybór.

1. Wykonanie zdjęcia

- Podczas fotografowania lampy SLAVE zostaną wyzwolone a ich moc ustawiona zgodnie z zadaną proporcją RATIO.

b) Fotografowanie z trzema lampami Slave

Możliwe jest korzystanie z grupy trzeciej C obok ustalonych już grup A i B. Podstawowy sposób konfiguracji jest identyczny jak w przypadku fotografowania z dwoma lampami dodatkowymi.

1. Ustawienie grupy .

- Użyj tej samej metody jak na w punkcie 1 poprzedniego rozdziału, aby ustawić lampę do grupy .

1. Ustawienie

- Użyj tej samej metody jak na w punkcie 2 i 3 poprzedniego rozdziału, aby wprowadzić lampę MASTER w tryb .

1. Wprowadzanie kompensacji ekspozycji światła błyskowego

- Użyj tej samej metody jak w przypadku kroku 1 poprzedniego rozdziału, aby wejść w ustawienia grupy .

• Wciśnij klawisz funkcyjny 2

- <>,: następnie przekręć koło nastawcze, aby wprowadzić parametr. Wciśnij klawisz aby potwierdzić wybór.

c) Sterowanie grupami lamp

- Jeśli trzy lampy dodatkowe (SLAVE) będą ustawione jako , wtedy te trzy lampy będą traktowane tak jakby były jedną lampą w grupie

- Podczas fotografowania z wykorzystaniem proporcji błysku lampy przypisane do tych grup A, B i C zostaną wyzwolone jednocześnie. W przypadku, gdy używane jest ustawienie to błys grupy C nie zostanie wyzwolony.

- W sytuacji, gdy grupa C jest w bezpośredniej bliskości fotografowanego obiektu może pojawić się przepalenie.

- W przypadku niektórych aparatów analogowych EOS, które wykorzystują system E-TTL może nie być możliwe fotografowanie z wykorzystaniem funkcji proporcji błysku w trybie wyzwalania bezprzewodowego.

- Zakres proporcji błysku od 8:1 przez 1:1 do 1:8 odpowiada skali od 3:1 przez 1:1 do 1:3 (w pół-stopniowych skokach). Skala ustawień proporcji błysku zaprezentowana jest poniżej:

13.6. Canon Wireless Flash: zdalne sterowanie w trybie M

Rozdział ten opisuje bezprzewodowe sterowanie wieloma lampami w trybie manualnym, co umożliwiau ufotografowanie uzu uróżnąu umocąu ulampu u(grupu ulamp).u uWszystkieu uparań regulowane z poziomu lampy MASTER.

1. Ustaw lampę w tryb pracy manualnej .

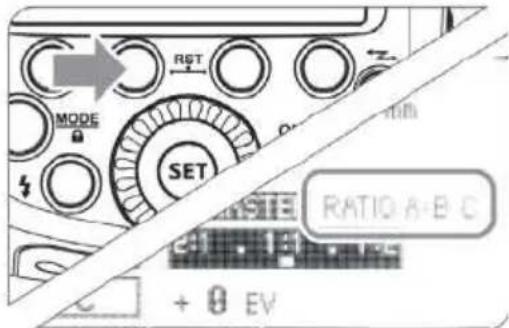

2. Ustawienie ilości lamp/grup lamp.

- Gdy <1 jest wyświetlone na ekranie LCD, wciśnij klawisz funkcyjny 2 <1 vagy ustawić aktywne grupy.

- Nastawy gryp będę się zmieniać wg poniższej listy za każdym naciśnięciem klawisza:

ALL (RATIO OFF)

A/B (RATIO A:B)

A/B/C (RATIO A:B:C)

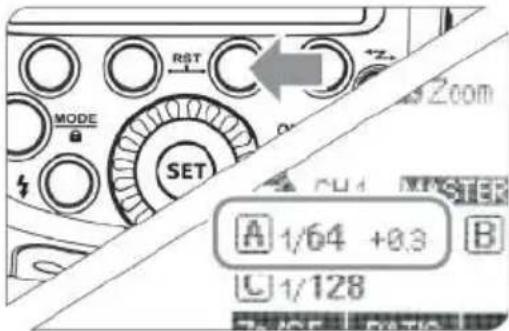

1. Ustawienie mocy błysku

- Wciśnij klawisz funkcyjny 3 1 przekręć koło nastawcze, by wyregulować moc błysku lamp/grup lamp. Wciśnij klawisz , aby potwierdzić wybór.

1. Fotografowanie.

- Każda z grup będzie wyzwalana zgodnie z ustawieniami mocy/proporcji błysku.

• Gdy wybrane jest ustawienie ALL , należy wybrać grupę/grupy A, B lub C dla lamp dodatkowych SLAVE.
• Aby wyzwolić wszystkie lampy dodatkowe z taką samą mocą, należy wybrać opcję ALL w kroku drugim.

Lampy mogą być sterowane zdalnie i używane w trybie ręcznym M lub stroboskopowym Multi.

a) Sterowanie zdalne w trybie M

- Wybrane lampy wprowadź w tryb Slave i przypisz je do grup.

2. Ustawienie trybu M.

• Wciśnij klawisz , aby wywołać tryb manualny. Na ekranie LCD pojawi się symbol .
• Ręcznie ustaw moc błysku za pomocą koła nastawczego.

b) Sterowanie zdalne w trybie Multi

Ustawienia trybu stroboskopowego Multi:

• Za pomocą klawisza wybierz opcję
• Ustaw parametry błysku stroboskopowego.

- Częstotliwość błysku lampy w trybie stroboskopowym podczas bezprzewodowego sterowania z wykorzystaniem błysku zawiera się w przedziale od 1Hz do 199Hz (zakres od 250Hz do 500Hz jest niedostępny).

13.7. Canon Wireless Flash: zasięg

Wyzwalanie lamp Slave przy pomocy błysku lampy Master jest skuteczne na bliskie odległości i w sytuacji gdy światło zastane jest stosunkowo słabe. Poniższy rysunek pokazuje maksymalny skutecznyu uzasięgu uzdalnegou usterowaniau uzu uwykorzystaniemu usystemuu uCanonu uWire opartego o błyski sterujące wysyłane przez lampę Master.

Lampa dodatkowa może nie działać poprawnie lub wyzwalać niechciane błyski w sytuacji gdy w pobliżu znajduje się źródło światła jarzeniowego lub ekran telewizora lub monitora.

14. Pozostałe ustawienia i funkcje

14.1. Sterownik Stroboss Navigator

Lampa Stroboss 60evo posiada wbudowany port dla odbiornika systemu Quadralite Navigator, dzięki któremu możliwe jest bezprzewodowe wyzwalanie błysku oraz sterowanie parametrami pracy lampy. Aby zdalnie sterować i wyzwalać lampę, należy użyć zestawu Quadralite Stroboss Navigator Kit składającego się z nadajnika i odbiornika. Nadajnik należy zamontować na gorącej stopce aparatu, a odbiornik wpiąć w gniazdo zdalnego sterowania umieszczonego w korpusie lampy. Parametry ustawione na nadajniku będę bezprzewodowo przekazane do lampy za pomocą fal radiowych. W momencie naciśnięcia spustu migawki aparatu lampa zostanie wyzwolona.

Wejcej informacji odnośnie sposobu działania oraz obsługi systemu Quadralite Stroboss Navigator znajduje się w instrukcji obsługi tego urządzenia.

14.2. Przewodowa synchronizacja błysku

Lampa posiada gniazdo synchronizacji błysku dla wtyczki typu Jack 2.5mm. Po połączeniu przewodu synchronizacyjnego wyposażonego w tego rodzaju wtyczkę możliwe jest wyzwolenie lampy w momencie naciśnięcia spustu migawki.

14.3. Błysk modelujący

Jeśli aparat jest wyposażony w przycisk podglądu głębi ostrości, to po naciśnięciu go lampa będzie błyskać ciągle przez 1 sekundę. Nazywamy to błyskiem modelującym. Pozwala on zobaczyć rozkład cieni oraz poziom doświetlenia. Można go stosować zarówno w trybie zwykłym jak i bezprzewodowym.

- Aby uniknąć przegrzania oraz awarii lampy, nie należy wyzwalać błysku modelującego więcej niż 10 razy pod rząd. Jeśli przekroczona zostanie liczba 10 błysków modelujących, należy pozwolić lampie "odpocząć" przez przynajmniej 10 minut.

14.4. Wspomaganie autofokusa

W trudnych warunkach oświetleniowych wbudowana dioda doświetlająca będzie się włącać automatycznie, aby ułatwić ostrzenie. Dioda włączy się tylko, gdy system AF będzie mieć trudności z prawidłowym ustawieniem ostrości.

Wspomaganie autofokusa w systemie Canon działa z większością modeli lustrzanek wyprodukowanych po 2012 r. z wyłączeniem modeli bezlusterkowych takich jak EOS R, RP czy M5 oraz innych.

Aby wyłączyć funkcję wspomagania autofokusa należy w menu ustawień lampy wybrać opcję „OFF” dla funkcji AF.

PozycjauZasięg działania

Centralny czujnik AF aparatu

0.6\~10m

Boczne czujniki AF aparatuu0.6\~5m

14.5. Błysk odbity

Jeśli lampa zostanie skierowana na ścianę lub sufit, wtedy błysk zostanie odbity od ich powierzchni i oświetli fotografowany obiekt. To może spowodować zmiękczenie cieni i pomoże uzyskać bardziej naturalny efekt.

Aby skierować palnik w pożadaną stronę, należy wcisnąć i przytrzymać klawisz blokady położenia palnika i delikatnie przekręcić głowicę

w żądanym kierunku. Zwolnienie klawisza spowoduje zablokowanie palnika.

• Jeśli powierzchnia od której chcemy odbić błysk jest zbyt daleko wtedy fotografowany obiekt może być niedoświetlony.
• Powierzchnia odbijająca powinna być gładka i najlepiej biała aby uzyskać najlepsze efekty. Jeśli powierzchnia odbijająca nie będzie biała, może to skutkować pogorszeniem odzwierciedlenia kolorów.

14.6. Panel odbijający światło

Przy fotografowaniu z użyciem błysku odbitego, można użyć karty odbijającej (odbłyśnika), którą jest wbudowana uwu ulampęu uStroboss 60evo. uJest utou uprzydatne zwłaszcza uwtedy, chcemy uwydatnić oczy fotografowanej osoby.

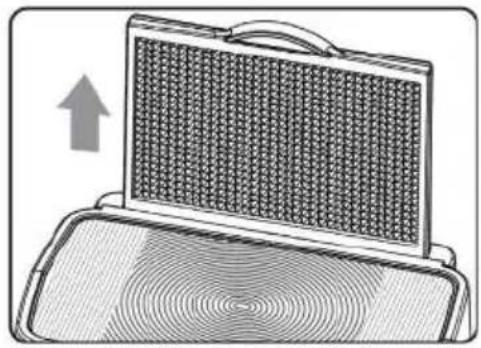

1. Skieruj lampę do góry pod kątem 90 stopni.

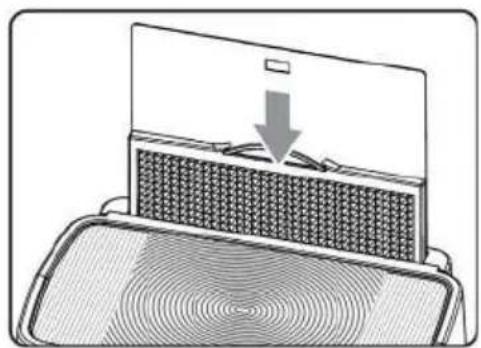

2. Wysuń panel szerokokątny. Odbłyśnik wysunie się wraz z nim.

1. Wsuń panel szerokokątny do obudowy. Odbłyśnik pozostanie wysunięty.

- Skieruj głowicę lampy na wprost, a następnie podnieś o 90 stopni. Efekt blików w oczach nie pojawi się, jeśli głowica lampy nie będzie skierowana na wprost fotografowanej osoby. Najlepsze efekty uzyskuje się używając lampy w odległości ok. 1.5m od fotografowanej osoby.

14.7. Zoom lampy i panel szerokokątny

• Kąt światła (zoom) może być ustawiany automatycznie, aby pokrywać się z ogniskową obiektywu w zakresie od 20 do 200mm. Można go również regulować ręcznie.
• Za pomocą panelu szerokokątnego wbudowanego w głowicę można zwiększyć pole krycia błysku dla szerokokątnych obiektywów o ogniskowej 14 mm.

a) Ustawienia zoomu

W trybie manualnego zoomu wciśnij klawisz .

Użyj koła nastawczego aby zmienić parametr zoomu. Jeżeli na wyświetlaczu widoczne jest oznaczenie , to ogniskowa będzie nastawiania automatycznie.

• Przy ręcznym ustawianiu ogniskowej lampy, należy pamiętać by ustawienia pokrywały się z ogniskową obiektywu aby uniknąć niedoświetlenia kadru.
• Jeżeli panel szerokokątny nie jest całkowicie schowany do obudowy zoom automatyczny i ustawienia ręczne są zablokowane.

b) Panel szerokokątny

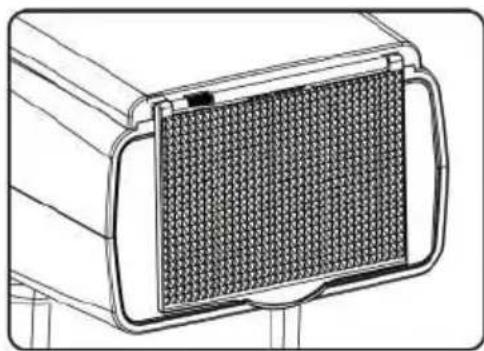

• Wysuń panel z obudowy i umieść go przed palnikiem lampy jak pokazano na obrazku. Zasięg lampy zostanie rozszerzony dla ogniskowej 14 mm.
• Przy wysuwaniu panelu szerokokątnego automatycznie wysunie się odbłyśnik. Należy go wsunąć z powrotem.
• Przycisk nie będzie działał.

15. Menu ustawień lampy

Poniższa tabela pokazuje dostępne dla użytkownika menu ustawień lampy.

OznaczenieuOpisuStanuUstawienie
m/ft	Jednostka odległości	mumetry
		ftustopy
APO	Automatyczne wyłączenie zasilania	ONuWłączone
		OFFuWyłączone
FEB ACL	Automatyczne wył. bracketingu błysku	ONuWłączone
		OFFuWyłączone
FEB	Kolejność bracketingu błysku	0 → - → +
		- → 0 → +
AF	Wspomaganie autofokusa	ONuWłączone
		OFFuWyłączone
Sv APOT	Uśpienie w trybie Slave	60min Po upływie 60 minut
		30minuPo upływie 30 minut
BEEPuSygnał dźwiękowy		ONuWłączone
		OFFuWyłączone
LIGHTuPodświetlanie LCDu12secuPodświetlanie przez 12s.
		OFF	Zawsze wyłączone
		ON	Zawsze włączone
LCDu	Kontrast LCD	0 – 9	10 stopni
ID	Identyfikator Wireless ID	OFF	Wyłączony
		01 ~ 99
Sv LED	Wskaźnik trybu Slave	OFFuWyłączone
		ONuWłączone

Wciśnij i przytrzymaj przez 2 sekundy klawisz funkcyjny 1 , aby wywołać menu ustawień. Wyświetlany w prawym górnym narożniku ekranu LCD symbol „Ver X.X” odnosi się do zainstalowanego w danej chwili oprogramowania (firmware) lampy.

1. Za pomocą koła nastawczego wybierz jedną z funkcji jaką chcesz zmienić.
2. Wciśnij klawisz co spowoduje, że dane ustawienie zacznie migać.
3. Przekręć koło nastawcze, aby zmienić nastawy funkcji. Ponownie wciśnij klawisz , aby potwierdzić zmiany.
4. Po zatwierdzeniu zmian, należy wcisnąć klawisz , aby wyjść z menu ustawień.

Jeżeli aktywne jest menu C.Fn można zrestartować wszystkie nastawy do fabrycznego poziomu wciskając i przytrzymując przez 2 s klawisz .

16. Ochrona przed przegrzaniem

• Aby uniknąć przegrzania oraz awarii lampy nie należy błyskać więcej niż 30 razy w serii przy pełnej mocy błysku. Po wykonaniu 30 błysków należy odczekać przynajmniej 10 minut przed dalszą pracą.
• Jeśli wyzwolone zostanie ponad 30 błysków w serii to z powodu wzrostu temperatury wewnątrz obudowy zostanie uruchomiony wbudowany system ochrony przed przegrzaniem. Spowoduje on wydłużenie czasu ładowania lampy do 10 sekund. Jeśli taka sytuacja wystąpi, wtedy należy odczekać przynajmniej 10 minut przed dalszą pracą.
• Jeśli włączy się system ochrony przed przegrzaniem na ekranie lampy pojawi

się symbol <>

Ilość błysków które spowodują włączenie ochrony przed przegrzaniem:

Moc lampy Ilość błysków w trybie M Ilość błysków HSS
1/1 30 15
12 +0.7	40 20
12 +0.3	50 20
12	60 20
14(+0.3,+0.7)	100 30
1/8 (+0.3, +0.7)	200 30
1/16 (+0.3, +0.7)	300 40
1/32 (+0.3, +0.7)	500 40
1/64 (+0.3, +0.7)	1000	50
1/128 (+0.3, +0.7)

17. Inne systemy ochronne

Lampa posiada liczne systemy ochronne. Poniżej lista symboli, które mogą pojawić się na wyświetlaczu oraz ich znaczenie.

Symbol na ekranie	Znaczenie
E1	Błąd ponownego ładowania. Lampa nie wyzwoli błysku. Proszę wyłączyć lampę i włączyć ją ponownie. Jeśli problem się powtarza należy skontaktować się z serwisem.
E2	Lampa jest przegrzana. Należy przerwać pracę lampy na przynajmniej 10 minut.
E3	Napięcie na palnika jest zbyt wysokie. Należy skontaktować się z serwisem.
E9	Błąd podczas aktualizacji oprogramowania. Należy spróbować ponownie używając poprawnej metody aktualizacji.

18. Parametry techniczne

Model: uQuadralite Stroboss 60evo C
Kompatybilna z: uCanon
Błysk
Liczba przewodnia: u60m (ISO100, 200mm, moc błysku 1/1)
Temperatura barwowa: u5600K ± 200K
Czas trwania błysku: uOd 1/300 (1/1) ~ 1/20000s (1/128)
Tryb błyskuuE-TTL/M/Multi
Korekta ekspozycji światła błyskowego (FEC):	ręczna, FEB: ±3 EV w kroku co 1/3 stopnia
High-Speed sync: udo 1/8000s
Błysk stroboskopowy (Multi): udo 90 błysków, 100Hz
Zoom
Zakres ogniskowych: u20-200 mm, 14 mm z wysuniętym panelem rozpraszającym
Tryb pracy: uRęczny/Automatyczny
Regulacja położenia głowicy: uw poziomie: od 0° do 360°w pionie: od -7° do 90°
Sterowanie bezprzewodowe: Navigator X
Tryby pracy:	Master, Slave, OFF
Grupy:	A, B, C
Zasięg pracy:	Do 100m
Dostępne kanały:	1~32
Zasilanie
Źródło zasilania:	Akumulator litowo-jonowyStroboss VB-18, 11.1V, 2000mAh
Czas ładowania błysku (@1/1):	<1.5s
Wydajność baterii:	ok. 650 błysków z pełną mocą
Inne
Światło modelujące:	Brak
Wspomaganie autofokusa	Tak
Złącza:	Gorąca stopka, Jack 2.5mm, gniazdo PC sync, port sterowania bezprzewodowego Stroboss Navigator
Wymiary
Długość x szerokość x wysokość:	64x76x190mm
Waga wraz z akumulaotrem:	540g
Waga bez akumulatora:	430g

19. Rozwiązywanie problemów

Jeśli w trakcie użytkowania lampy wystąpią problemy, proszę zapoznać się z poniższyn zestawieniem najczęstszych objawów i ich możliwych przyczyn.

Lampa nie emituje błysku.
Lampa nie jest poprawnie zainstalowana na aparacie.	→ Popraw mocowanie lampy.
Styki lampy błyskowej lub aparatu są zabrudzone.	→ Styki należy wyczyścić.
Lampa sama się wyłącza.
Jeśli lampa jest w trybie Master, to po 90 sekundach bezczywności nastąpi automatyczne wyłączenie.	→ Naciśnij spust migawki do połowy lub dowolny przycisk na lampie błyskowej aby ją wybudzić.
Jeśli lampa jest w trybie Slave, to po 60 minutach (lub 30 minutach w zależności od ustawień) bezczywności lampa przejdzie w stan wstrzymania.	→ Nacisnij dowolny przycisk na lampie aby ją wybudzić.
Nie działa zoom automatyczny.
Lampa nie jest poprawnie zamontowana do aparatu.	→ Popraw mocowanie lampy.
Ekran szerokokątny nie jest załkowicie schowany.	→ Zchowaj ekran szerokokątny całkowicie do obudowy głowicy aż usłyszysz klik.
Zdjęcia są zbyt ciemne lub zbyt jasne.
Prawdopodobnie w kadrze był bardzo jasny obiekt np. okno.	→ Zastosuj blokadę ekspozycji (FEL).
Zastosowano tryb HSS. → W trybie HSS efektywny zasięg błysku jest mniejszy. Upewnij się, że fotografowany obiekt znajduje się w zasięgu błysku.
Lampa pracuje w trybie manualnym. → Przełącz lampę w tryb E-TTL lub ręcznie ustaw moc błysku.
Zdjęcia są ciemne w narożnikach lub tylko część kadru jest doświetlona.
Ogniskowa obiektywu przekracza zasięg błysku.	→ Sprawdz ustawienia zoomu w lampie. Quadralite Stroboss 60evo może poprawnie oświetlać kadry dla ogniskowych od 20 do 200mm (dla formatu małoobrazkowego). Jeżeli używa jest krótsza ogniskowa proszę wysunąć panel szerokokątny aby rozszerzyć zasięg błysku.

20. Aktualizacja oprogramowania

Lampau uQuadraliteu uStrobossu u60evou uposiadau umożliwiału uaktualizacji uoprogramowa wewnętrznego poprzez gniazdo USB. Informacje na temat aktualizacji będą publikowanie na stronie internetowej producenta: http://quadralite.pl/support-firmware

• Zestaw nie jest wyposażony w przewód USB.
• Lampę można połączyć z komputerem za pomocą przewodu ze standardową wtyczką Micro USB.

21. Kompatybilne aparaty

Lampau uQuadraliteu uStroboss 60evo uCu umożeu ubyću używana uzu uaparatamiu umarkiu u aparatów, z którymi lampa współpracuje w pełni poprawnie jest umieszczona poniżej:

1DXu1D MkIIIu5D MkIIIu5DMk Ilu5Du6D

7Du60Du50Du40D 30D

650Du600D 550D 500Du450D

1100D 1100D

Powyższa listuje ujmuje tylko modele, z którymi lampa była testowana. Stroboss 60evo C powinien udobrze współpracować również z nowszymi modelami aparatów Canon jednakże przed zakupem zaleca się przeprowadzenie testów we własnym zakresie.

22. Użytkowanie i konserwacja

• W przypadku gdy pojawią się uszkodzenia lub gdy urządzenie przestanie działać poprawnie należy niezwłocznie skontaktować się z autoryzowanym serwisem produktów marki Quadralite.
• Producent udziela dwuletniej gwarancji na lampę błyskową.
• Wszelkie zmiany w konstrukcji urządzenia dokonywane na własną rękę są niedopuszczalne i skutkują natychmiastową utratą gwarancji.
• Wszelkie uszkodzenia mechaniczne oraz wynikłe z niewłaściwego użytkowania urządzenia nie są objęte gwarancją.
• Naprawy dokonywane przez nieautoryzowany serwis skutkują utratą gwarancji.
• Urządzenie należy czyścić za pomocą suchego pędzla lub ściereczki. Urządzenia nie wolno zanurzać w wodzie ani używać detergentów do czyszczenia jego powierzchni. Czyszczenie można dokonywać jedynie powierzchniowo.
• Na czas czyszczenia należy wyłączyć urządzenie i odłączyć akumulator.
• Producent nie ponosi odpowiedzialności za jakiekolwiek szkody wynikłe z użytkowania sprzętu w sposób niezgodny z zapisami instrukcji obsługi.
• Producent zastrzega sobie prawo do zmian w produkcie bez uprzedzenia.

23. Kontakt
