INSTRUKCJA OBSŁUGI YPZ650 Faworyt

Przycinarki elektrycznej

FAWORYT YPZ 450C

Instrukcja oryginalna

Serwis Centralny – infolinia serwisowa: 61 650 75 39,

Dział części zamiennych tel.: [phone],

Fax: [phone],

www.krysiak.pl

Faworyt

Wyprodukowano w CHRL

Wydanie pierwsze, grudzień 2018r.

Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/WE Parlamentu Europejskiego i Rady

Krysiak Sp. z o.o.

ul. Rolna 6

62-081 Baranowo

Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE:

Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:

Maszyna: Przycinarka elektryczna do trawy FAWORYT YPZ450C

Model: GLR450/2

Numery seryjne: 2019012670001-2019012679999

Rok produkcji: 2018 - 2019

Funkcja: cięcie trawy i małych chwastów w warunkach przydomowych

do której odnosi się niniejsza deklaracja, spełnia wymagania:

2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn

2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej

2000/14/EC + 2005/88/EC – Dyrektywa hałasowa

2011/65/EU – Dyrektywa ROHS

Do oceny zgodności zastosowano następujące normy zharmonizowane:

EN 55014-1:2017; EN 55014-2:2015

EN 61000-3-2:2014; EN 61000-3-3:2013;

EN 60335-1:2012/A11:2014; EN 50636-2-91:2014; EN 62233:2008;

Zgodnie z dyrektywą 2000/14/EC, Aneks VI, deklarowane wartości dźwięku są podane również

w rozdziale „Dane techniczne” niniejszej instrukcji.

Gwarantowany poziom mocy akustycznej: 96 dB(A)

Zmierzony poziom mocy akustycznej: 93,7 dB(A) k=2,33 dB(A)

Zmierzony poziom ciśnienia akustycznego: 82,9 dB(A) k=2,5 dB(A)

Wibracje przy uchwycie: 1,6 m/s² k=1,5 m/s²

Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub

przebudowana bez zgody producenta.

Integralnym elementem maszyny jest instrukcja obsługi.

18/12/2018, Baranowo

Data i miejsce wystawienia

Andrzej Krysiak

Prezes Zarządu

Imię, nazwisko oraz podpis osoby upoważnionej

przez producenta do sporządzenia deklaracji zgodności

Jednostkanotyfikująca:

TUV SUD Product Service GmbH, Ridlerstraße 65, 80339, Munchen, Germany, NB 0123

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji przycinarki. Zawarte są tu ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia, bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.

Uwaga!

Zwracaj szczególnie uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.

Spis treści

Spis treści ....5

1. Zawartość opakowania....6
2. Przeznaczenie....6
3. Opis ogólny....6

3.1 Opis działania....6
3.2 Elementy przycinarki (budowa przycinarki)....7
3.3 Dane techniczne....8

1. Podstawowe zalecenia bezpieczeństwa ....8

4.1 Symbole dotyczące urządzenia....9
4.2 Symbole w instrukcji obsługi....11
4.3 Ogólne wskazówki bezpieczeństwa 11

1. Przed uruchomieniem 14

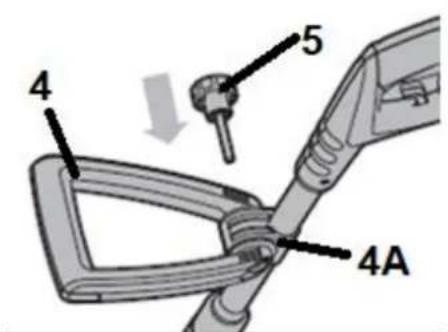

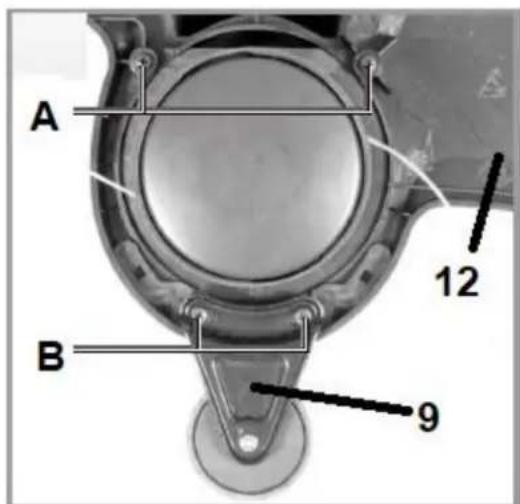

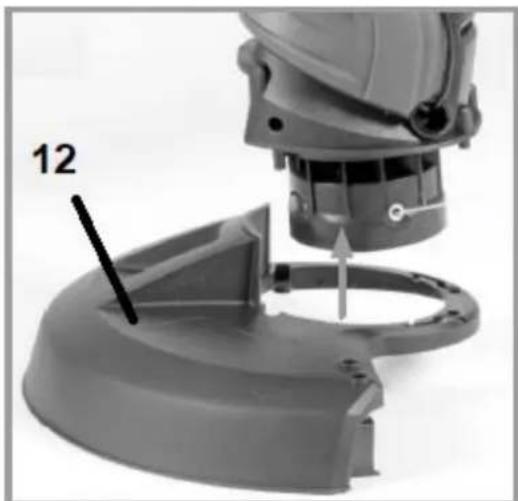

5.1 Montaż osłony bezpieczeństwa i kółka pomocniczego.... 14

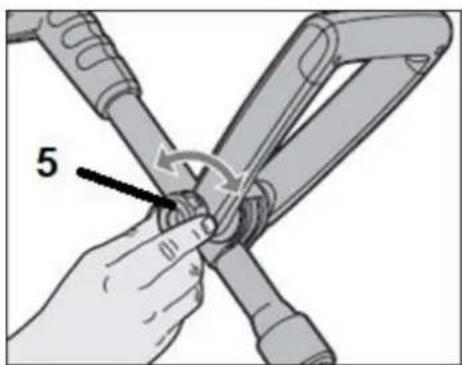

5.2 Montaż i regulacja uchwytu dodatkowego 15

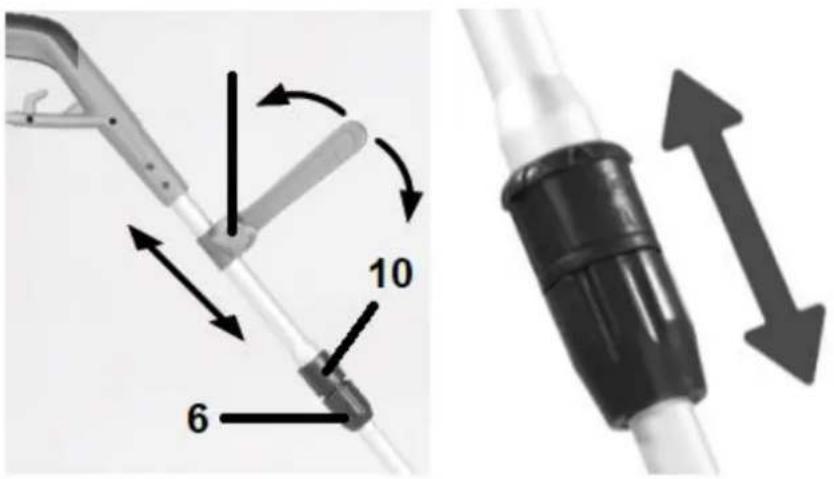

5.3 Regulacja rury teleskopowej 16

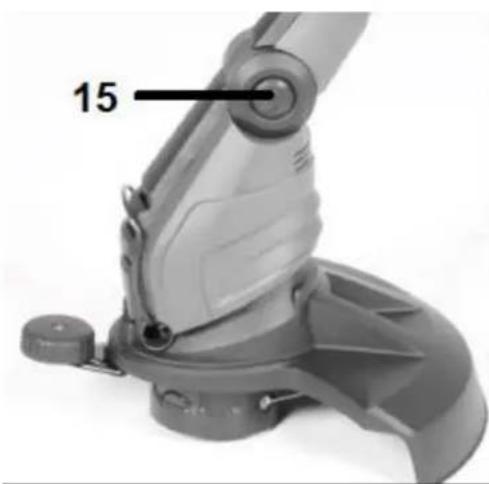

5.4 Regulacja kąta pracy głowicy.... 17

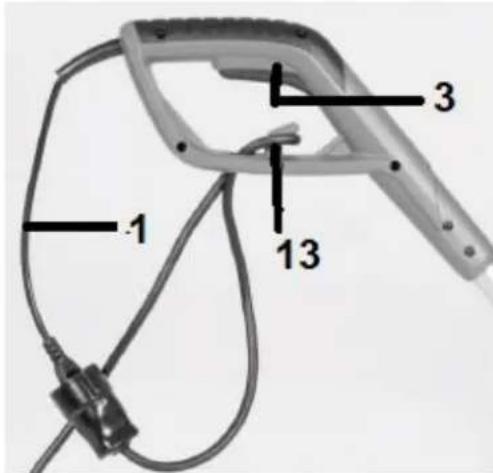

5.5 Zabezpieczenie przewodu zasilającego.... 17

1. Praca z urządzeniem.... 18

6.1 Włączanie i wyłączanie 18

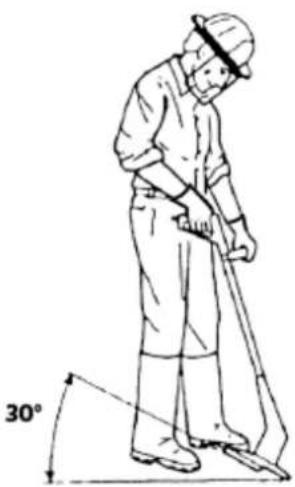

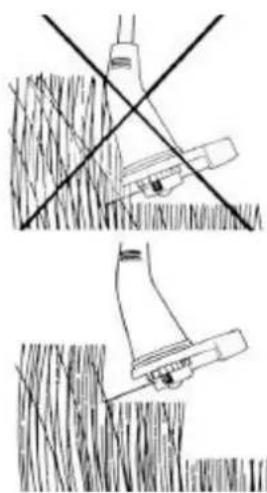

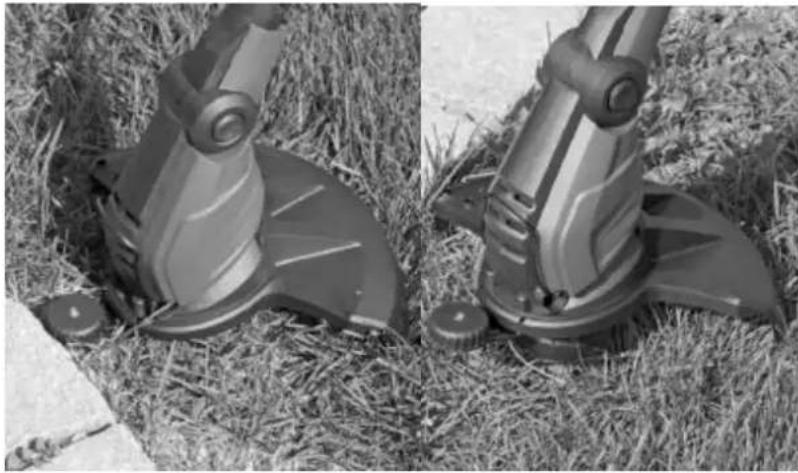

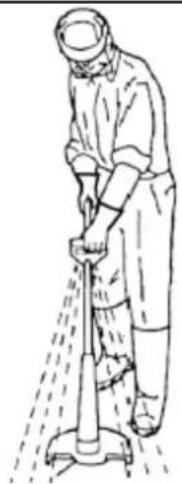

6.2 Przycinanie trawy 18

1. Konserwacja, wymiana żyłki, przechowywanie i zamawianie części zamiennych ..... 20

7.1 Czyszczenie i konserwacja 20

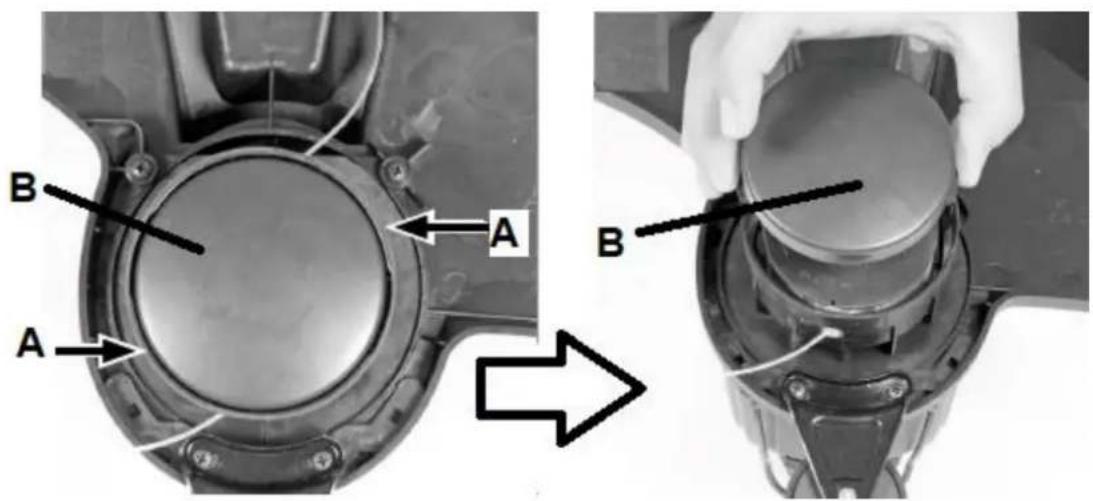

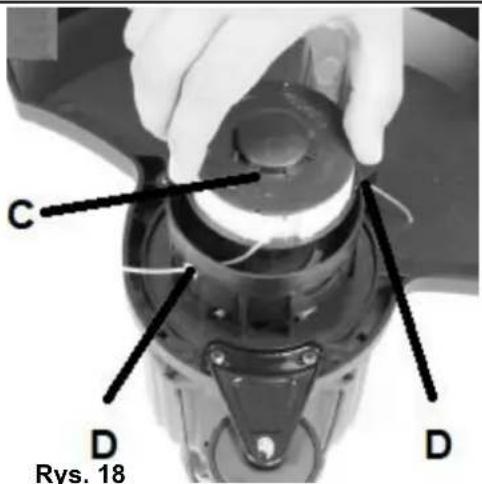

7.2 Wymiana głowicy żyłkowej.... 21
7.3 Przechowywanie 22
7.4 Przygotowanie do transportu 22
7.5 Zamawianie części 22

1. Najpopularniejsze usterki 23
2. Gwarancja 23
3. Usuwanie odpadów i recycling 24
   11.Ryzyko resztkowe 24

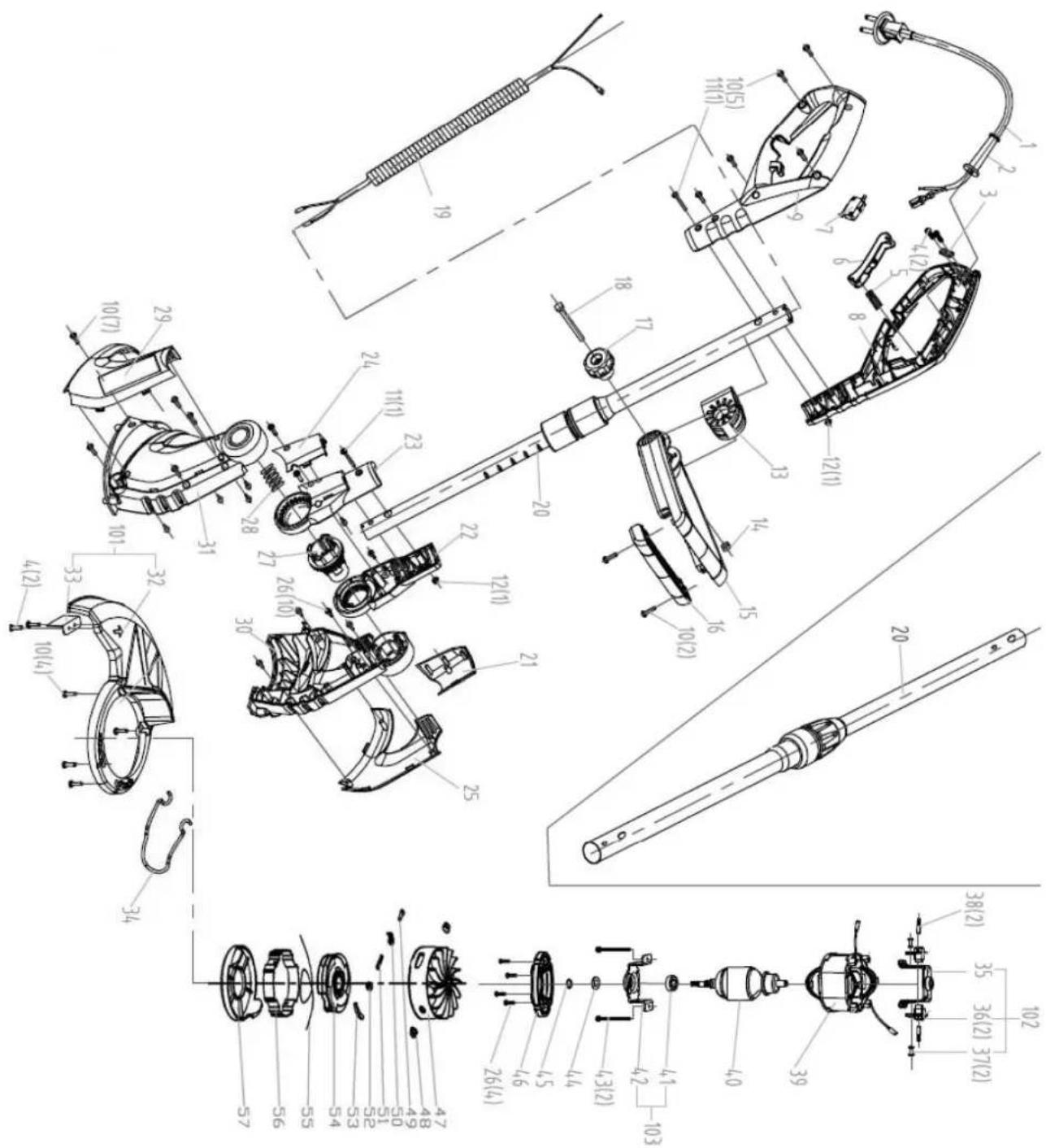

4. Rysunek złożeniowy nr 1....25

1. Zawartość opakowania

Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy przycinarki. Komplet powinien zawierać:

• korpus przycinarki z głowicą żyłkową i pałąkiem ograniczającym
• osłona głowicy żyłkowej
• kółko pomocnicze dystansowe (ograniczające)
• wkręt do montażu osłony głowicy i ogranicznika – 4szt
• uchwyt dodatkowy z plastikowym pokrętłem
• instrukcja obsługi
• karta gwarancyjna

2. Przeznaczenie

Przycinarka jest przeznaczona wyłącznie do docinania trawy rosnącej w ogrodach wzdłuż obrzeży w czy klombów.

Urządzenie nie jest przeznaczone do pracy ciągłej – maksymalny czas pracy to 10-15 minut, potem musi nastąpić przerwa.

Każde inne jej wykorzystanie jest sprzeczne z przeznaczeniem i może stanowić poważne zagrożenie dla użytkownika, a także prowadzić do uszkodzenia urządzenia.

Przycinarka nie jest przeznaczona do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów mechanicznych i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad w niej zawartych.

Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel przycinarki i/lub osoba ją obsługująca.

Przycinarka nie jest przystosowana do użytku komercyjnego. Umowa gwarancyjna nie obowiązuje w przypadku, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do innej działalności zarobkowej.

3. Opis ogólny

3.1 Opis działania

Przycinarka elektryczna tnie trawę za pomocą żyłki tnącej, umieszczonej w dolnej części urządzenia na głowicy żyłkowej. Głowica obraca się z dużą prędkością równolegle do płaszczyzny cięcia. Żyłka jest wprowadzana w ruch za pomocą silnika zasilanego prądem sieciowym. Urządzenie zaczyna pracować po wciśnięciu wyłącznika zlokalizowanego w spodniej części uchwytu głównego. Komfort pracy zapewniony jest przez stosunkowo niewielką wagę urządzenia.

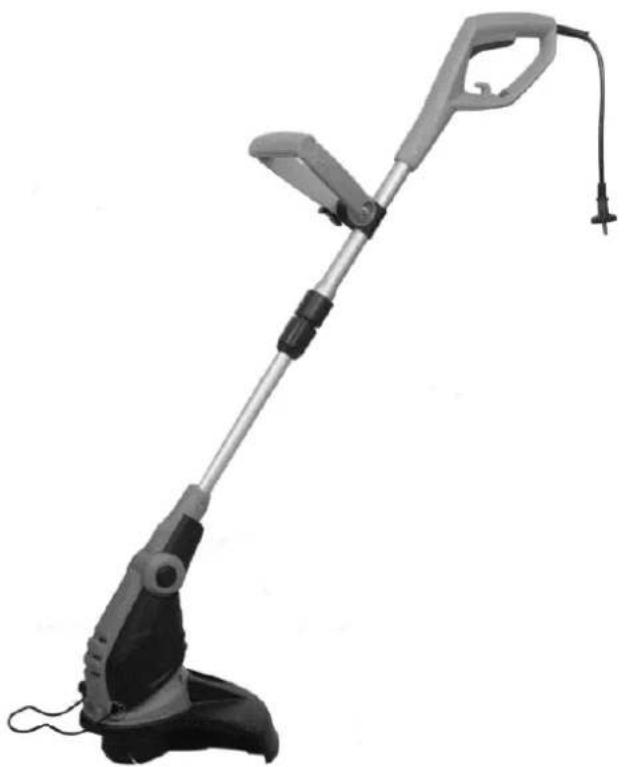

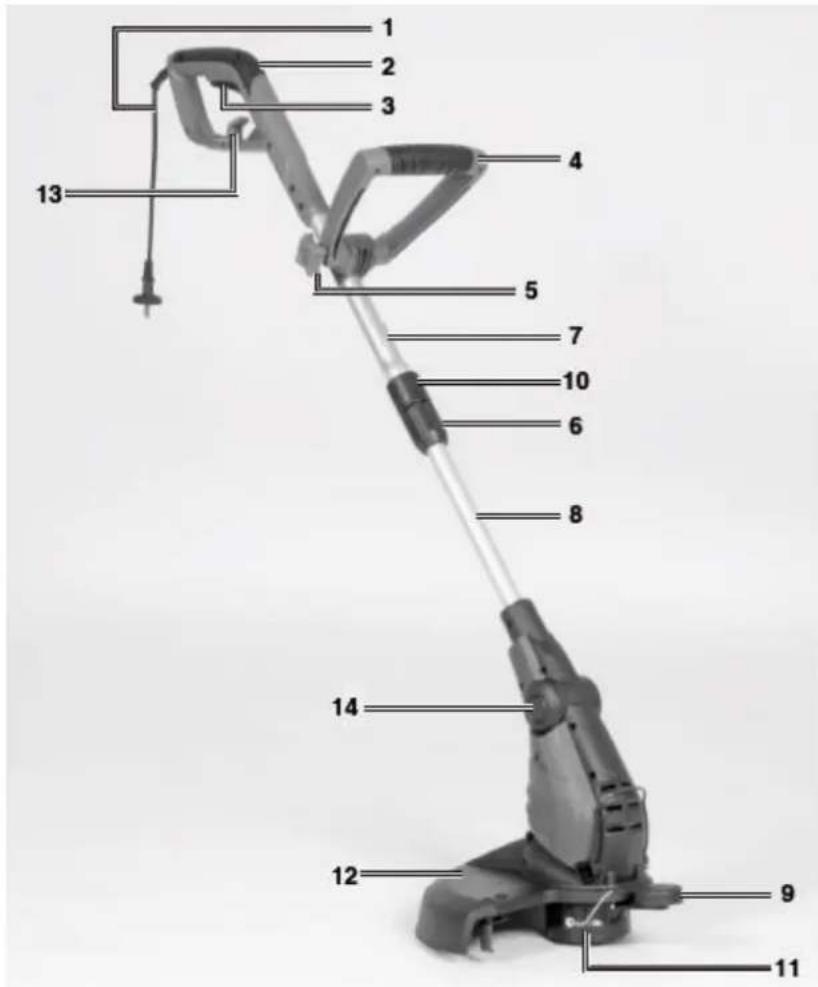

3.2 Elementy przycinarki (budowa przycinarki)

Rys. 1

1. Przewód zasilający
2. Uchwyt główny
3. Wyłącznik
4. Uchwyt dodatkowy
5. Nakrętka motylkowa do regulacji położenia uchwytu dodatkowego
6. Mechanizm regulacji długości rury teleskopowej (uchwytu)
7. Rura teleskopowa (górna część)
8. Rura teleskopowa (dolna część)
9. Kółko pomocnicze dystansowe

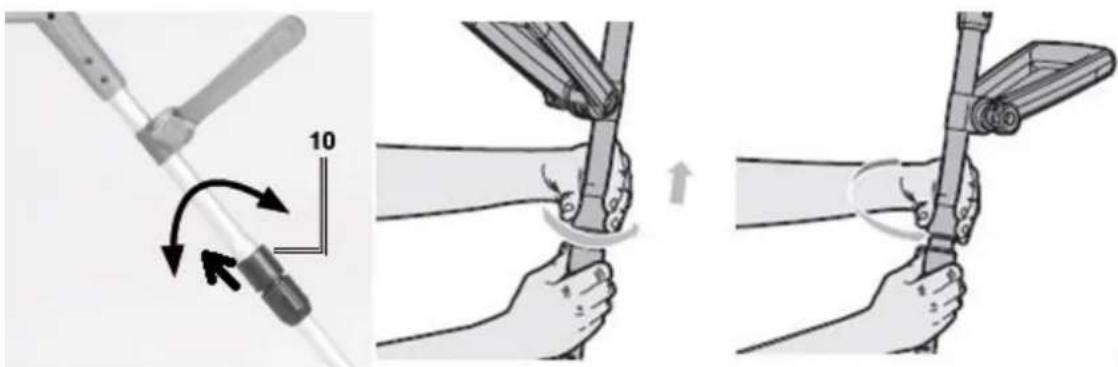

10. Mechanizm blokady obrotu rury teleskopowej
11. Głowica żyłkowa
12. Ostona głowicy żyłkowej
13. Zaczep na przewód zasilający - odciążnik
14. Przycisk do regulacji kąta pracy głowicy

3.3 Dane techniczne

Model	YPZ450C
Napięcie znamionowe	230 V~ 50 Hz
Moc urządzenia	450 W
Obroty silnika	8800 obr/min
Obroty bez obciążenia	1200 obr/min
Średnica cięcia	300 mm
Grubość żyłki tnącej	1,3 mm
Typ głowicy żyłkowej	Automatyczna z podwójnym wysnuwaniem żyłki
Waga netto	2,75 kg
Gwarantowany poziom mocy akustycznej	96 dB(A)
Poziom ciśnienia akustycznego	82,9 dB(A), k=2,5 dB(A)
Wibracje przy uchwycie	1,6 m/s ^2 k=1,5 m/s ^2

Wartości hałasu i drgań zostały określone zgodnie z normami i przepisami określonymi w deklaracji zgodności. Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być użyta do porównania urządzenia z innymi urządzeniami elektrycznymi oraz do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy przycinarki w zależności

od sposobu jej użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na ocenie ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu pracy, czyli: zarówno czas pracy, jak czas, w którym urządzenie pozostaje wyłączone oraz pracuje bez obciążenia).

*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia, które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.

4. Podstawowe zalecenia bezpieczeństwa

Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia. Przycinarka jest zaopatrzona w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności należy dokupić je u importera i ponownie umieścić na maszynie.

Znaki bezpieczeństwa oraz napis ostrzegawczy jest umieszczony na osłonie odbojowej.

4.1 Symbole dotyczące urządzenia

Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)

	OSTRZEŻENIE!To jest znak ostrzegawczy.Jest on używany, gdy istnieje ryzyko uszkodzenia produktu, zranienia.Upewnij się, że przeczytałeś te ostrzeżenia i je rozumiesz
	UWAGA!Przed uruchomieniem urządzenia i jego eksploatacją należy uważnie i dokładnie przeczytać instrukcję obsługi by zapoznać się z elementam sterującymi i prawidłową obsługą sprzętu.Należy stosować się do wszystkich wskazówek.Zwróć szczególną uwagę na rozdziały, które zawierają znaki ostrzegawcze i wskazówki.Zachowaj szczególnie ostrożność!Nie przestrzeganie informacji i nie stosowanie odpowiednich zabezpieczeń w ramach tej instrukcji, może doprowadzić do poważnych skaleczeń i obrażeń ciałaZachować instrukcję dostępną do użytku w przyszłości.
	OSTRZEŻENIE!Zachowaj bezpieczną odległość od osób postronnych (szczególnie dzieci) i zwierząt domowych!Urządzenie jest wyposażone w rotujące części, które podczas pracy mogą wyrzucać różne przedmioty!
	OSTRZEŻENIE!Wyjmij wtyczkę z gniazdka przed naprawą, czyszczeniem i konserwacją przycinarki lub gdy przewód elektryczny jest uszkodzony, poplątany lub przecięty.
	UWAGA!Utrzymuj odstęp bezpieczeństwa, co najmniej 15m od osób postronnych (szczególnie dzieci) i zwierząt domowych!
	Nie wolno używać urządzenia w czasie deszczu i w złych warunkach atmosferycznych.Nie przycinać mokrej trawy.Nie wystawiać urządzenia na działanie wilgoci i wody.
	UWAGA!
	Do pracy zakładaj kask, ochronniki słuchu, okulary ochronne i obuwie robocze z przeciwpoślizgową podeszwą i rękawice ochronne.Do pracy należy zakładać odpowiednią odzież ochronną.
	OSTRZEŻENIE!Ryzyko zranienia – niebezpieczeństwo zranienia przez obracającą głowicę żyłkową – nie wkładać rąk i nóg w pobliżu obracającej się głowicy żyłkowej.Nie pracować bez założonej osłony głowicy
	Produkt odpowiada standardom bezpieczeństwa.
	Symbol przekreślonego kosza na śmieci umieszczany na sprzęcie, opakowaniu lub dokumentach do niego dołączonych oznacza, że produktu nie wolno wyrzucać łącznie z innymi odpadami. Oznakowanie oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r.Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji.Urzadzeń nie należy wyrzucać razem ze śmieciami domowymi.Należy oddać zużyte urządzenie elektryczne w punkcie recyklingu.
	Gwarantowany poziom mocy akustycznej.
	Druga klasa izolacji – oznacza, że produkt nie musi być uziemiony.Urzadzenie jest podwójnie izolowane. Wszystkie części wewnętrzne są izolowane od źródeł zasilania elektrycznego.

4.2 Symbole w instrukcji obsługi

UWAGA! Ostrzeżenie - symbol niebezpieczeństwa z informacjami na temat ochrony osób i mienia.

WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.

4.3 Ogólne wskazówki bezpieczeństwa

Urządzenie może spowodować poważne urazy w przypadku nieprawidłowej eksploatacji. W celu uniknięcia szkód osobowych i rzeczowych koniecznie przestrzegaj opisanych wskazówek bezpieczeństwa i zachowania szczególnej uwagi. Zaznajom się dobrze ze wszystkimi częściami przycinarki przed jej montażem.

Przycinarka elektryczna w czasie pracy wytwarza pole elektromagnetyczne. Pole to może w określonych warunkach wpływać na wszelkie implanty medyczne. Aby zmniejszyć niebezpieczeństwo poważnych lub śmiertelnych obrażeń, zalecamy osobom posiadającym implanty konsultację z lekarzem i producentem implantu przed rozpoczęciem obsługiwania urządzenia.

Przygotowanie do bezpiecznej pracy:

- Nie pozwałaj dzieciom oraz innym osobom dorosłym, które nie zaznajomiły się z niniejszą instrukcją obsługi, używać urządzenia.

- Przycinarka nie jest zabawką, zachowaj szczególną ostrożność przez cały czas kontaktu z urządzeniem.

- Używaj przycinarki wyłącznie do trawy i tylko zgodnie z przeznaczeniem (patrz punkt 2 niniejszej instrukcji).

- Nie korzystaj z urządzenia w czasie, w którym w pobliżu znajdują się inne osoby (szczególnie małe dzieci) oraz zwierzęta domowe. Zatrzymaj urządzenie, jeśli ktoś pojawi się w obrębie obszaru przycinania trawy.

- Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób oraz ich mienia.

- Sprawdź teren przed rozpoczęciem pracy. Usuń wszelkie kamienie, patyki, druty oraz inne ciała obce, które mogą zakłócić pracę przycinarki lub zostać wyrzucone spod niej podczas pracy.

- Noś okulary ochronne podczas pracy, również w czasie regulacji czy naprawy przycinarki. Używaj rękawic ochronnych (w miarę możliwości ze skóry).

- Zakładaj do pracy solidne obuwie na nieślizgającej się podeszwie. Nie pracuj na boso oraz w niezapinanym i lekkim obuwiu. Unikaj noszenia lużnej odzieży z wiszącymi sznurkami czy paskami oraz biżuterii, gdyż łatwo może dostać się w ruchome części urządzenia.

- Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj przycinarki, jeśli brak w niej elementów albo gdy wkręty są zużyte, uszkodzone lub niedokręcone.

- Używaj wyłącznie części zamiennych i elementów wyposażenia, które zostały dostarczone i/lub są zalecane przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu gwarancji.

- Przed rozpoczęciem pracy zawsze upewnij się, czy przewód zasilający oraz przedłużacz nie noszą widocznych oznak uszkodzenia lub zużycia. W przypadku uszkodzenia przewodu podczas pracy natychmiast odłącz go od sieci. Nie dotykaj przewodu przed jego odłączeniem. Nie używaj urządzenia z uszkodzonym mechanicznie lub ze zużytym przewodem.

Bezpieczna praca z urządzeniem:

W trakcie pracy urządzenia w żadnym wypadku nie podkładaj rąk i nóg pod, ani w pobliżu obracających

się części urządzenia. Niebezpieczeństwo zranienia!

Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Możliwość

eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest ograniczona.

• Nie używaj przycinarki w deszczu, przy złej pogodzie, w wilgotnym otoczeniu, nie podcinaj mokrej trawy.
• Nie wolno podcinać/ścinać przycinarką roślin o twardych łodygach lub trawy rosnącej na murach czy kamieniach/skałach.
• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.
• Nie korzystaj z urządzenia w przypadku zmeczenia, osłabionej koncentracji, gdy jesteś pod wpływem alkoholu, leków lub innych środków odurzających. Pracuj z rozsądkiem, rób przerwy.
• Nigdy nie zostawiaj przycinarki w miejscu pracy bez nadzoru.

UWAGA! Zatrzymaj silnik za każdym razem, gdy pozostawiasz przycinarkę

• Włączaj i wyłączaj silnik zgodnie z zasadami podanymi w niniejszej instrukcji. Uważaj, aby w momencie rozruchu głowica tnąca nie dotykała czegokolwiek!
• Nie uruchamiaj urządzenia, które jest obrócone lub gdy nie znajduje się w pozycji roboczej.
• Prowadź urządzenie podczas pracy wyłącznie stojąc lubchodząc, nie biegaj z przycinarką.
• Nie pracuj przy użyciu urządzenia, które jest niekompletne, uszkodzone lub przebudowane bez zgody producenta. Przed użyciem sprawdź, czy dźwignia wyłącznika może je łatwo włączyć i wyłączyć.
• Nie przeciążaj urządzenia. Pracuj tylko w podanym przedziale mocy, nie zmieniaj ustawień regulatora przy silniku.

- Nie podcinaj trawy w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.

- Nie pracuj w pobliżu wysypisk, kanałów czy walów - możesz stracić równowagę i spaść.

- Uważaj na dziury, kolejny, ukryte przedmioty lub wyboje - wysoka trawa może je łatwo ukryć.

- Pracuj zachowując stabilną pozycję, w szczególności na pochyłościach terenu. Poślizgnięcie się lub upadek może spowodować poważne obrażenia ciała.

- Jeśli poczujesz, że tracisz grunt pod nogami natychmiast wyłącz urządzenie, nie próbuj się na nim „podpierać”.

- Pracuj zawsze w poprzek ewentualnego nachylenia terenu, nigdy do góry lub w dół. Nie pracuj na zbyt stromych zboczach – o nachyleniu większym niż 15 stopni.

- Nie podnos, ani nie transportuj urządzenia w czasie, gdy silnik pracuje.

- Wyłącz urządzenie każdorazowo podczas przekraczania innych powierzchni niż trawa (np. droga żwirowa, chodnik, alejka czy ulica).

- Jeśli urządzenie zacznie pracować w niestandardowy sposób, zatrzymaj silnik i szybko poszukaj przyczyny.

- Nigdy nie próbuj zatrzymywać elementu tnącego (żyłki) ręką; zawsze zaczekaj aż żyłka głowica zatrzyma się sama.

- Jeśli głowica uderzy mocno w inny obiekt, zatrzymaj silnik, poczekaj aż głowica przestanie się obracać i sprawdź przycinarkę pod kątem ewentualnych szkód.

- Jeśli trawa bądź pnącza zapłączą się wokół głowicy - zatrzymaj silnik, poczekaj aż głowica przestanie się obracać i usuń resztki roślinne.

• Jeśli żyłka się zerwie wewnątrz głowicy, wysuwanie żyłki przez uderzenie w podłoże nie zadziała; trzeba wymienić żyłkę - patrz rozdział 7.
  • Zawsze wyłącz urządzenie i wyciągnij przewód sieciowy:
• gdy oddalasz się od przycinarki;
• jeżeli urządzenie jest nieużywane;
• przed sprawdzaniem, czyszczeniem i przechowywaniem;
• gdy jest zdejmowany lub wymieniany element tnący;
• jeżeli przewód sieciowy jest uszkodzony bądź popłątany;
• jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje. W takim przypadku należy sprawdzić urządzenie pod kątem uszkodzeń lub ewentualnie naprawić.
• Jeśli powstanie sytuacja nieopisana w tym podręczniku zwrócić się o pomoc na infolinię serwisową producenta.

Bezpieczna konserwacja i przechowywanie

Pamiętaj, że po wyłączeniu głowica tnąca obraca się jeszcze przez kilka sekund. Może się ona poruszyć także nawet przy wyłączonym źródłe napięcia! Nie podkładaj jej w okolice rąk, ani nóg.

• Sprawdź, czy wszystkie nakrętki i śruby były dobrze dokręcone oraz czy urządzenie jest kompletne i nieuszkodzone. Pamiętaj o sprawdzeniu przewodów.
• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji, powinien przeprowadzić autoryzowany serwis upoważniony przez Importera.
• Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci.
• Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste, co umożliwia łatwiejsze i bezpieczniejsze wykonywanie pracy. Przestrzegaj instrukcji konserwacyjnych.
• Zmieniając głowicę/żytkę zakładaj zawsze rękawice ochronne.
• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia (np. żyłki tnącej), które zostały dostarczone i/lub są zalecone przez producenta. Używanie drutu metalowego zamiast żyłki z tworzywa sztucznego jest zabronione!

Bezpieczeństwo elektryczne

• Zwróć uwagę na to, aby napięcie sieciowe było zgodne z danymi znajdującymi się na tabliczce znamionowej.
• W miarę możliwości urządzenie podłączaj jedynie do gniazda sieciowego z wyłącznikiem ochronnym prądowym (wyłącznikiem FI) o prądzie wyzwalającym nieprzekraczającym 30mA.
• Unikaj kontaktu ciała z uziemionymi częściami (z ogrodzeniami metalowymi, słupkami metalowymi).
• Chron urządzenie przed wilgocią.

- Stosuj tylko i wyłącznie dopuszczone przewody sieciowe, przeznaczone do stosowania na zewnątrz, których długość wynosi maksymalnie 50m. Przekrój poprzeczny przewodu plecionego przewodu sieciowego musi wynosić przynajmniej 1,5mm². Przed użyciem zawsze całkowicie rozwiń bęben kablowy oraz sprawdź przewód pod względem ewentualnych uszkodzeń.

- W celu zamocowania przewodu zastosuj wyłącznie przewidziany w tym celu zaczep.

- Przewód sieciowy utrzymuj z daleka od narzędzia tnącego, aby uniknąć uszkodzeń i dotknięcia części przewodzących napięcie. Prowadź przewód sieciowy za sobą.

- Nie używaj przewodu sieciowego do wyciągania wtyczki z gniazdka elektrycznego. Przewód chroń

przed wysoką temperaturą, olejem i ostrymi krawędziami.

• Nie noś urządzenia trzymając za przewód elektryczny.
• Jeżeli przewód sieciowy jest uszkodzony, nie dotykaj go - wyłącz urządzenie i wyciągnij wtyczkę sieciową z gniazdka wtykowego. Nie podłączaj go ponownie. Uszkodzony przewód musi zostać wymieniony przed powrotem do pracy przez wykwalifikowaną osobę lub serwis.
• Chroń przewód sieciowy przed gorącem, olejem i ostrymi krawędziami.

Twoja odpowiedzialność: Ogranicz użytkowanie tego urządzenia do osób, które przeczytały, zrozumiały i będą się stosować do ostrzeżeń i zaleceń zawartych w tej instrukcji.

5. Przed uruchomieniem

Przed montażem poszczególnych elementów sprawdź, czy masz wszystkie potrzebne części. Włącz silnik dopiero wtedy, gdy przycinarka jest zmontowana.

5.1 Montaż osłony bezpieczeństwa i kółka pomocniczego

Osłona jest wyposażona w nożyk obcinający żyłkę (Rys. 2).

Przed założeniem osłony upewnij się, że nożyk jest zabezpieczony osłonką.

1. Dopasuj i zamontuj osłonę głowicy (Rys. 3, poz. 12) na korpusie urządzenia

1. Przykręć osłonę głowicy za pomocą dostarczonych 2 wkrętów (Rys. 4, poz. A) a następnie dokręć kółko pomocnicze (Rys. 4, poz. 9) za pomocą 2 wkrętów (Rys. 4, poz. B).

Rys. 4

5.2 Montaż i regulacja uchwytu dodatkowego

1. Umieść uchwyt dodatkowy (Rys. 5, poz. 4) w plastikowym mocowaniu (podstawie uchwytu) (Rys. 5, poz. 4A) przytwierdzonym do rury teleskopowej. Następnie ustaw jego pozycję według potrzeby.

Rys. 5

1. Umieść nakrętkę motylkową ze śrubą (Rys. 5, poz. 5), przeprowadzając przez uchwyt dodatkowy (Rys. 5, poz. 4) oraz mocowanie na rurze jak na Rys. 5.

2. Dokręć nakrętkę motylkową (Rys. 6, poz. 5). Nie przykręcaj za mocno.

Rys. 6

5.3 Regulacja rury teleskopowej

W celu zmiany długości rury teleskopowej:

1. Odkręć plastikową, dolną nakrętkę (Rys. 7, poz. 6), a następnie wyciągnij rurę aluminiową na pożądaną długość i dokręć wspomnianą nakrętkę.

Rys. 7

W celu obrócenia uchwytu:

1. Chwyć oraz podciągnij do góry plastikową, górną nakrętkę (Rys. 8, poz. 10) tak jak zaprezentowano strzałką na Rys. 8.

1. Jednocześnie, kiedy nakrętka jest uniesiona, rozpocznij ustawianie pozycji poprzez przekręcanie rury teleskopowej (Rys. 8).
2. Możliwe jest obrócenie uchwytu o 180 ° dopóki rura nie znajdzie się na swojej pozycji.
3. Po wybraniu pozycji pozwól nakrętce (Rys. 8, poz. 10) wrócić na pozycję wyjściową aby zabezpieczyć wybrane ustawienie rury.
4. Przycinarka jest gotowa o pracy z żyłką w pozycji pionowej (Rys. 9)

5.4 Regulacja kąta pracy głowicy

1. Przy wciśniętym przycisku do regulacji kąta pracy głowicy (Rys. 10, poz. 15) ustaw kąt, który najlepiej Tobie pasuje. Masz do wyboru 5 pozycji.

1. Upewnij się, że usłyszysz kliknięcie gdy zwolnisz przycisk do regulacji.

5.5 Zabezpieczenie przewodu zasilającego

W celu uniknięcia rozłączenia przedłużacza zawsze sprawdzaj, czy jest on prawidłowo umieszczony na zaczepie na przewód zasilający (Rys. 12, poz. 13).

Zrób na końcu przewodu przedłużającego pętlę, przełoż ją przez otwór w dolnej części uchwytu i zahacz o zaczep (Rys. 12, poz. 13) tak jak na Rys. 12.

Upewnij się, że przewód wyłącznika i przewód sieciowy nie są splątane a następnie podłącz przedłużacz do gniazda elektrycznego..

Rys. 12

6. Praca z urządzeniem

stosowaniu się do zaleceń z rozdziału 5. podłącz urządzenie do prądu i uruchom. Jeśli wydaje

jakieś niepokojące dźwięki – skontaktuj się ze sprzedawcą, bądź z serwisem producenta. Jeśli nie obserwujesz takich hałasów – urządzenie jest gotowe do pracy.

6.1 Włączanie i wyłączanie

Nie uruchamiaj urządzenia niekompletnego czy nieprawidłowo złożonego.

Przed uruchomieniem sprawdź, czy wszystkie elementy zabezpieczające są w dobrym stanie.

1. Zdejmij osłonkę z nożyka obcinającego żyłkę.
2. Podłącz przedłużacz do gniazdka.
3. Wciśnij przycisk wyłącznika (Rys.12, poz. 3). Urządzenie zaczyna pracować.
4. Aby je wyłączyć – zwolnij przycisk wyłącznika.

Głowica żyłkowa obraca się jeszcze przez kilka sekund po wyłączeniu silnika. Nie odkładaj przycinarki

dopóki głowica nie przestanie się obracać!

6.2 Przycinanie trawy

1. Przygotuj urządzenie do bezpiecznej pracy według punktów powyżej.
2. Włącz urządzenie przed zbliżeniem się do powierzchni trawy, którą chcesz przyciąć.
3. Przycinaj trawę, przesuwając urządzenie w prawo i lewo ruchem posuwistym (Rys. 13).

1. Przycinaj powoli, podczas przycinania przytrzymuj urządzenie w pozycji pochylonej o ok. 30 stopni do przodu (Rys.14).

1. Długą warstwę przycinaj kolejno od góry do dołu (Rys. 15).

1. Używaj kółka pomocniczego dystansowego, pałąka ograniczającego i osłony ochronnej, by zapobiec niepotrzebnemu zużyciu żyłki (Rys. 16)

Urządzenie nie jest przeznaczone do pracy ciągłej! Unikaj przeciążania urządzenia podczas pracy.

Jeśli głowica żyłkowa uderzy mocno w inny obiekt zatrzymaj silnik, poczekaj, aż głowica przestanie się obracać i sprawdź przycinarkę pod kątem ewentualnych szkód. Nie używaj dalej przycinarki, jeśli jakieś jej elementy zostały uszkodzone.

Jeśli trawa bądź pnącza zapłączą się wokół głowicy żyłkowej, zatrzymaj silnik, poczekaj, aż głowica przestanie się obracać i usuń trawę i pnącza.

7. Konserwacja, wymiana żyłki, przechowywanie i zamawianie części zamiennych

Przed wykonaniem prac konserwacyjnych i czyszczeniem, bądź przechowywaniem wyłącz urządzenie, wyciągnij wtyczkę sieciową i poczekaj, aż głowica tnąca i żyłka się zatrzyma.

Zleć prace, które nie są opisane w tej instrukcji, upoważnionej placówce serwisowej.

Nie spryskuj przycinarki do trawy wodą. Nie myj jej wężem z wodą, ani myjką ciśnieniową!

7.1 Czyszczenie i konserwacja

1. Utrzymuj urządzenie w czystości. Do czyszczenia stosuj szczotkę lub szmatkę, nie używaj żadnych środków do czyszczenia, ani rozpuszczalników.
2. Usuwaj z przycinarki zaraz po zakończeniu pracy wszystkie resztki roślinne kawałkiem drewna lub plastiku, nie twardym narzędziem, które może uszkodzić urządzenie. Oczyć szczególnie mechanizm tnący i osłone ochronna.
3. Nie pozwól, by końcówki trawy i inne pozostałości roślinne wyschły - wtedy ciężej je usunąć. Czystość wpływa bezpośrednio na jakość ciecia.
4. Przed każdym użyciem sprawdź przycinarkę pod kątem widocznych usterek, takich jak nieprzytwierdzone lub uszkodzone części. Regularnie sprawdzaj dokrecenie wszystkich śrub.
5. Sprawdzaj regularnie stan obudowy i urządzeń bezpieczeństwa (osłona głowicy). Wymień na nowe, jeśli

zachodzi taka potrzeba.

1. Często sprawdzaj głowicę, by uzyskać optymalne cięcie. Krótka lub zużyta żyłka tnie żle; gdy wydajność cięcia maleje sprawdź, czy na szpuli jest jeszcze żyłka.
2. Upewnij się, że silnik jest czysty i nie ma na nim pozostałości po cięciu. Dbaj o to, by szczeliny wentylacyjne były czyste (aby nie zatkała ich trawa).
3. Na zakończenie pracy odłączaj urządzenie od zasilania i sprawdź jego stan techniczny.
4. Po założeniu nowej żyłki przywróć urządzenie do normalnego położenia roboczego przed włączeniem zasilania.

7.2 Wymiana głowicy żyłkowej

W trakcie manipulowania (montażu, wymiany, czyszczenia, itd.) noś rękawice ochronne i odłącz urządzenie od zasilania.

W tej przycinarce znajduje się głowica automatyczna. Oznacza to, że żyłka wysuwa się automatycznie przy każdym uruchomieniu silnika, a jej nadmiar jest automatycznie przycinany.

1. Odłącz przewód zasilający od gniazdka elektrycznego.
2. Poczekaj, aż głowica przestanie się obracać.
3. Zdejmij pokrywkę głowicy żyłkowej (Rys. 17 poz. B), wciskając jednocześnie dwa przyciski znajdujące się po bokach szpuli (Rys. 17 poz. A).

Rys. 17

1. Usuń zużyta szpulę i założ nową (Rys. 18, poz. C), przeciągając żyłkę przez otwory (Rys. 18, poz. D), w osłonie głowicy. Upewnij się, że żyłka się nie popłątała i nie zablokowała

1. Zamknij osłonę głowicy żyłki. Każda część powinna kliknąć po prawidłowym nałożeniu.

7.3 Przechowywanie

1. Urządzenie przechowuj w suchym miejscu poza zasięgiem dzieci.

2. Przechowywanie przycinarki pod plandeką, nylonowym workiem czy podobną osłoną nie jest zalecane; może się pod nią zbierać wilgoć, która będzie powodować rdzewienie elementów metalowych przycinarki.

3. Przed ustawieniem urządzenia w zamkniętym pomieszczeniu poczekaj, aż ostygnie silnik.

4. Nie przechowuj urządzenia przez dłuższy czas w miejscach narażonych na działanie bezpośredniego światła słonecznego.

5. Nie ustawiaj urządzenia na osłonie ochronnej. Zawieś urządzenie za górny uchwyt tak, aby osłona ochronna nie dotykała żadnych przedmiotów. W innym razie istnieje niebezpieczeństwo zniekształcenia osłony, co może spowodować zmianę mających wpływ na bezpieczeństwo użytkowania wymiarów i cech roboczych urządzenia.

7.4 Przygotowanie do transportu

Przed transportowaniem urządzenia:

1. Oczyć przycinarkę z brudu i resztek trawy.

2. Wlóż urządzenie do oryginalnego bądź zastępczego kartonu.

7.5 Zamawianie części

Przy zamawianiu części zamiennych podaj następujące dane przycinarki z tabliczki znamionowej, umieszczonej na obudowie:

• Typ urządzenia
• Numer artykułu
• Numer identyfikacyjny

W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz możesz również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [e-mail] – ułatw i to jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.

Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz znajdziesz na stronie internetowej producenta: www.krysiak.pl

UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.

Części zamienne złej jakości mogą uszkodzić przycinarkę i skrócić jej żywotność.

Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych, względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.

8. Najpopularniejsze usterki

Problem	Możliwe przyczyny	Rozwiązanie
Nie można nałożyć osłony głowicy tnącej	Nieprawidłowy montaż	Zamocuj prawidłowo osłonę, patrz instrukcja obsługi
Nie można uruchomić urządzenia	Brak napięcia	Sprawdź zasilanie
	Zbyt małe napięcie w gniazdku / niedziałające gniazdko	Zmień podłączenie urządzenia do innego gniazdka
Maszyna pracuje z przerwami	Uszkodzone okablowanie wewnętrzne	Udaj się do autoryzowanego serwisu
	Uszkodzony wyłącznik	Udaj się do autoryzowanego serwisu
Nadmierne wibracje/ hałas	Maszyna uszkodzona	Udaj się do autoryzowanego serwisu
Urządzenie nie tnie	Brak żyłki	Nawiń żyłkę na szpuli/ wymień szpulę
	Trawa nagromadziła się wokół głowicy tnącej	Usuń trawę

9. Gwarancja

Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione, powodują wygaśnięcie gwarancji.

Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika.

W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących nadania przesyłki należy skontaktować się z gwarantem.

Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.

Naprawy nieobjęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.

10. Usuwanie odpadów i recycling

Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie – potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego można odzyskać surowce takie jak miedź, cyna, szkło, żelazo itp.

Użytkownik przycinarki zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzeń razem z odpadami domowymi. Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji. Oddaj je w punkcie recyklingu – użyte w produkcji elementy z tworzyw sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Informacje o dostępnym systemie zbierania zużytego sprzętu elektrycznego i elektronicznego można znaleźć u sprzedawcy oraz w urzędzie miasta/gminy.

Przekaż wycięty materiał do kompostowania, nie wyrzucaj go do kontenera na śmieci.

Pamiętaj, że odpowiednie postepowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego!

W przypadku pytań zwrócić się o poradę do Centrum Serwisowego producenta.

Należy pamiętać, że producent bezpłatnie przeprowadza utylizację przesłanych do niego uszkodzonych i zużytych swoich urządzeń.

11. Ryzyko resztkowe

Mimo tego, iż producent ponosi odpowiedzialność za konstrukcję przycinarki, pewne elementy ryzyka są podczas pracy nie do uniknięcia:

• odrzucenie przedmiotu,
• uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy,
• uszkodzenie wzroku i twarzy przez odpryskujące elementy,
• pochwycenie i wplątanie odzieży w ruchome części.

Ocena ryzyka resztkowego

W przypadku przestrzegania wskazówek znajdujących się w niniejszej instrukcji zagrożenie resztkowe podczas użytkowania przycinarki jest ograniczone. Niestosowanie się do zasad tu opisanych zwiększa ryzyko resztkowe.

1. Rysunek złożeniowy nr 1
