INSTRUKCJA OBSŁUGI PR26Z Lider
Ręczna pompa wahadłowa
Model: lider PR26K (pompa klasyczna)
Model: Lider PR26Z (pompa zdobiona)
1. Przeznaczenie:
Ta ręczna pompa wahadłowa jest przystosowana wyłącznie do pompowania na wody gruntowej i deszczowej (np. z cysterny ze studni lub beczki na deszczówkę).
Ręczna pompa wahadłowa nie może być wykorzystywana do pozyskiwania wody pitnej.
Tą pompą nigdy nie można pompować środków chemicznych, żrących lub łatwopalnych cieczy, a także substancji ściernych.
Tą pompą nie są można pompować wody z zawartością żadnych stałych ciał obcych.
Żwir, piasek lub podobny materiał może uszkodzić pompę.
Przed pierwszym użyciem należy włać około 1 litra wody przez otwór w pokrywie pompy, aby uruchomić pompę. Jeśli pompa nie będzie używana przez dłuższy czas, może zaistnieć konieczność uzupełnienia wody
2. Symbole i ich znaczenie:
W niniejszej instrukcji zastosowano następujące symbole:
Przeczytaj uważnie wskazówki dotyczące prawidłowego działania i ustawień.
Przeczytaj dokładnie instrukcję przed zamontowaniem urządzenia.
Przechowuj instrukcję obsługi w suchym, bezpiecznym miejscu.
Aby zapobiec wypadkom, ręczną pompę wahadłową można montować wyłącznie na odpornym na przechylanie, twardym podłożu, np. na podłożu z płyt kamiennych lub na podstawie betonowej.
W tym celu należy zastosować odpowiednie do podłoża wkręty i kołki.
3. Dane techniczne:
Model: lider PR26K (klasyczna)
Maksymalna wysokość zasysania: 8m
Przepływ: 26l/min
Waga: 12,5 kg
Model: Lider PR26Z (zdobiona)
Maksymalna wysokość zasysania: 8m
Przepływ: 26l/min
Waga: 15,6 kg
Uwaga:
Jako opcja oferowane są podstawy/bazy kolumienkowe:
• BP26K do klasycznej PR26K (waga 13,7 kg)
• BP26Z do pompy zdobionej PR26Z. (waga 13,7 kg).
4. Konstrukcja pompy:
Konstrukcja pompy składa się z żeliwnego korpusu pompy z pokrywą, rączki do pompowania wody, tłoka z zaworem, zaworu zwrotnego, oraz drążka tłoka.
Wykonując wahadłowe ruchy w dół i górę podnosi się słup wody do poziomu wylewki.
Cofanie wody uniemożliwia zawór zwrotny. Pompa nie wytwarza ciśnienia i nie przemieszcza wody na odległość.

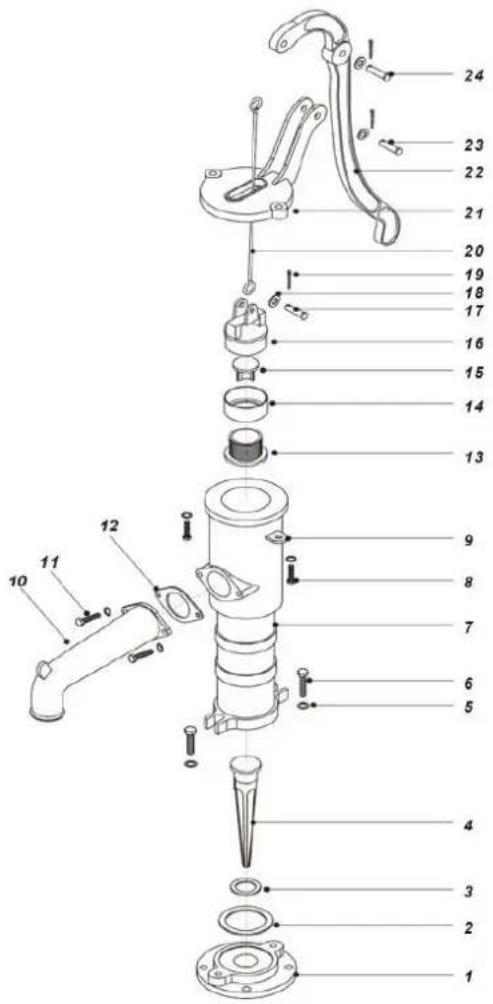

5. Rysunek produktu i lista części zamiennych:
1 Kołnierz
2 Uszczelka skórzana
3 Uszczelka skórzana
4 Zawór zwrotny bagnetowy
5 Podkładka płaska
6 Śruba z łbem
sześciokątnym
7 Korpus pompy
8 Śruba z łbem
sześciokątnym
9 Płaski wspornik
10 Wylewka
11 Śruba z łbem
sześciokątnym
12 Uszczelka skórzana
13 Uchwyt skórzanej
uszczelki tłoka
14 Cylindryczna skórzana uszczelka tłkoka
15 Zawór trójkątny tłoka
16 Klatka zaworu tłoka
17 Bolec
18 Podkładka płaska
19 Zawleczka
20 Drążek podnoszący
21 Pokrywa górna
22 Rączka do pompowania
23 Bolec
24 Bolec
W celu ochrony pompy przed mrozem należy zdemontować zawór pompy z tłoczyskiem i z zamontowanym tłokiem oraz zawór zwrotny i przechowywać go w miejscu chronionym przed mrozem. Korpus pompy może pozostać na zewnątrz, należy go jednak przykryć.
Regularne czyszczenie pompy należy przeprowadzać w zależności od stopnia zanieczyszczenia wody.
