INSTRUKCJA OBSŁUGI SF15 Faworyt

Frezarki spalinowej do pni

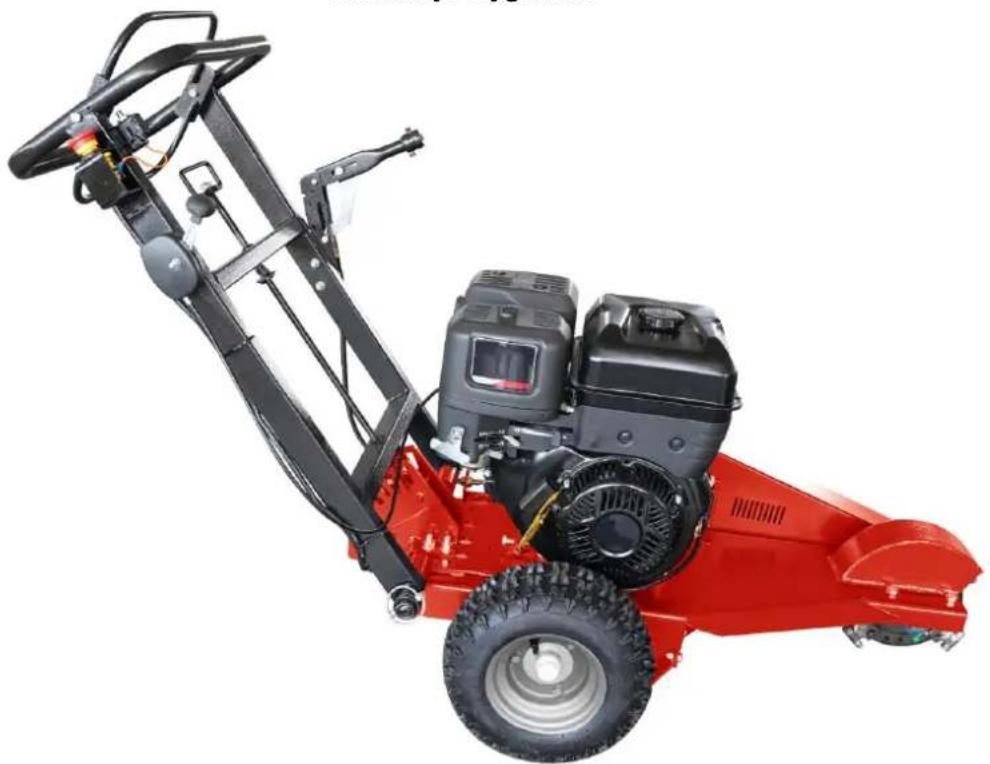

FAWORYT SF15

Numer katalogowy: 33 040 966

Instrukcja oryginalna

Serwis Centralny – infolinia serwisowa: 61 650 75 39,

Dział części zamiennych tel.: [phone],

www.krysiak.pl

Faworyt

Wyprodukowano w CHRL

Wydanie pierwsze, styczeń 2021 rok

CE

DEKLARACJA ZGODNOŚCI UE

CE

Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/WE Parlamentu Europejskiego i Rady Krysiak Sp. z o.o.

ul. Rolna 6

62-081 Baranowo

Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE:

Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:

Maszyna:	Frezarka spalinowa do pni Faworyt SF15
Model:	XZ0200
Numery seryjne:	2021014240001-2021014249999
Rok produkcji:	2021
Funkcja:	Usuwanie pniaków drzew oraz frezowanie drzew na obszarach przydomowych

do której odnosi się niniejsza deklaracja, spełnia wymagania:

2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn

2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej

2000/14/EU + 2005/88/EU – Dyrektywa hałasowa

(EU)2016/1628 zmienione przez (EU)2018/989 - Rozporządzenie Parlamentu Europejskiego i Rady (UE) z dnia 14 września 2016r. w sprawie wymogów dotyczących silników spalinowych.

Do oceny zgodności zastosowano następujące normy zharmonizowane:

EN ISO 12100:2010, EN ISO 14982:2009

Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC + 2005/88/EC

Zmierzony poziom mocy akustycznej: 106,5 dB(A), k=3dB(A)

Gwarantowany poziom mocy akustycznej: 109 dB(A)

Wibracje przy uchwycie: 18,7 m/s²

Zastosowana procedura oceny zgodności odpowiada załącznikowi V dyrektywy 2000/14/EC

Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub przebudowana bez zgody producenta.

Integralnym elementem maszyny jest instrukcja obsługi.

Data i miejsce wystawienia

Andrzej Krysiak

Prezes Zarządu

Imię, nazwisko oraz podpis osoby upoważnionej do sporządzenia deklaracji zgodności

Jednostka notyfikująca:

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji frezarki. Zawarte są tu ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia, bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.

Uwaga!

Zwracaj szczególnie uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.

Spis treści

Spis treści....5

1. Zawartość opakowania 6
2. Przeznaczenie 6
3. Opis ogólny 6

3.1 Opis działania....6
3.2 Elementy frezarki (budowa frezarki)....7
3.3 Dane techniczne....8

1. Podstawowe zalecenia bezpieczeństwa....8

4.1 Symbole dotyczące urządzenia ....9
4.2 Symbole w instrukcji obsługi 10
4.3 Ogólne wskazówki bezpieczeństwa.... 11
4.4 Wskazówki bezpieczeństwa dotyczące paliwa....14

1. Montaż 15

5.1 Ustawienie dźwigni przepustnicy 15
5.2 Montaż koła....16
5.3 Montaż gniazda regulacji 16

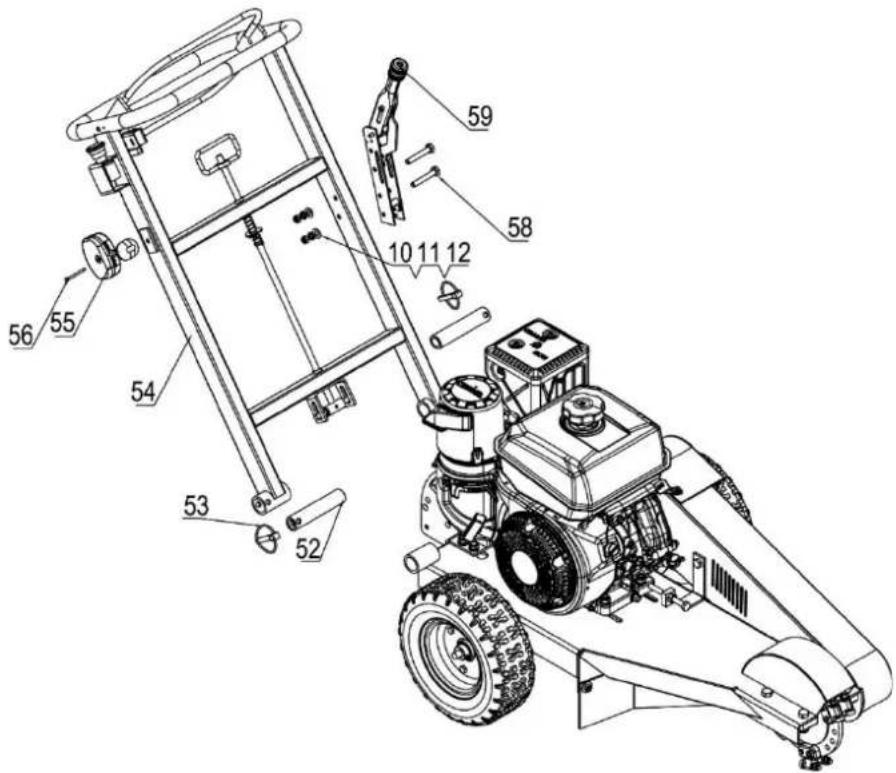

5.4 Montaż uchwytu 17
5.5 Montaż elementów sterujących 17
5.6 Olej silnikowy 18
5.7 Paliwo 18
5.8 Sprzęgło odśrodkowe 18
5.9 Dźwignia hamulca....19
5.10 Manetka gazu przy uchwycie 19

1. Uruchomienie....20

6.1 Przed uruchomieniem....20
6.2 Uruchomienie silnika....20
6.3 Zatrzymanie silnika 21
6.4 Cięcie pnia 22

1. Konserwacja, wymiana głowicy, przechowywanie i zamawianie części zamiennych .....23

7.1 Ogólne wytyczne....23
7.2 Głowica tnąca 24
7.3 Regulacja hamulca 25
7.4 Zasada dwóch minut....25
7.5 Czyszczenie i mycie....25
7.6 Łożyska smarowe 26
7.7 Paski klinowe (paski napędu) 26
7.8 Przechowywanie....26
7.9 Przygotowanie do transportu 27
7.10 Zamawianie części....27

1. Najpopularniejsze usterki....28
2. Gwarancja....29
3. Usuwanie odpadów i recycling....30
4. Ryzyko resztkowe 30

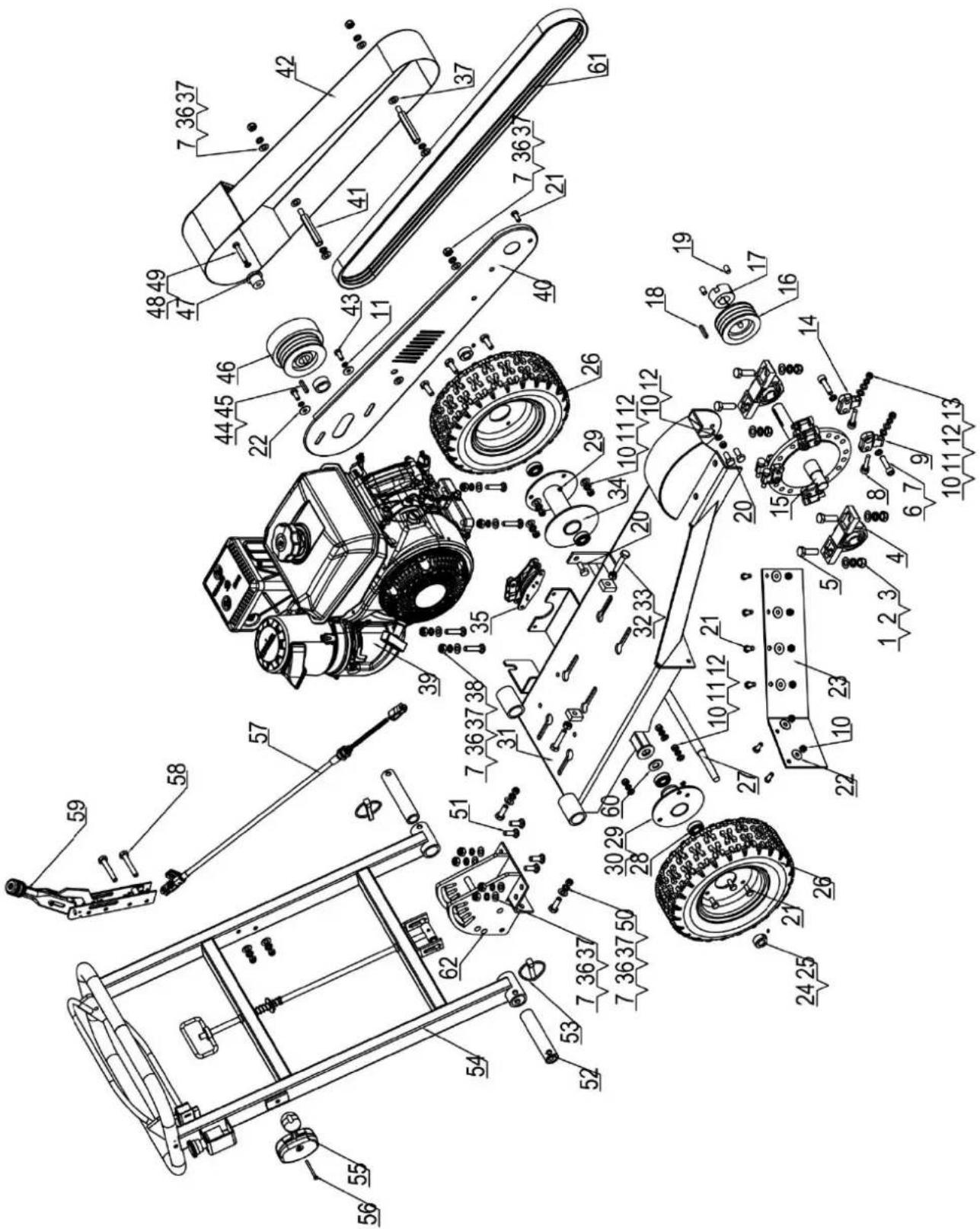

   12.RYSUNEK ZŁOŻENIOWY 31

1. Zawartość opakowania

Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy frezarki. Maszyna jest wstępnie zmontowana - trzeba przykręcić jedynie prawe koło, gniazdo regulacji oraz uchwyt i elementy sterujące do korpusu za pomocą śrub i nakrętek przykręconych już wstępnie do korpusu. Komplet powinien zawierać:

• uchwyt frezarki
• koło prawe
• gniazdo regulacji
• klucz do świec z pokrętłem
• instrukcja obsługi frezarki
• instrukcja obsługi silnika
• karta gwarancyjna

- korpus frezarki z elementami sterującymi

2. Przeznaczenie

Frezarka jest przeznaczona wyłącznie do usuwania pniaków drzew poprzez ich frezowanie. Każde

inne jej wykorzystanie jest sprzeczne z przeznaczeniem i może stanowić poważne zagrożenie dla użytkownika, a także prowadzić do uszkodzenia urządzenia.

Frezarka nie jest przeznaczona do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów mechanicznych i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad w niej zawartych.

Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel frezarki i/lub osoba ją obsługująca.

Frezarka nie jest przystosowana do użytku komercyjnego. Umowa gwarancyjna nie obowiązuje w przypadku, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do innej działalności zarobkowej.

3. Opis ogólny

3.1 Opis działania

Frezarka spalinowa służy do usuwania pniaków za pomocą tarczy frezującej, umieszczonej w przedniej części urządzenia, obracającej się z dużą szybkością. Element tnący - 8 frezów z końcówkami z węglika wolframu Kieszeń z wymiennymi frezami, które można obracać i ustawiać w 3 pozycjach co wydłuża żywotność. Poruszając tarczą z boku pnia (góra, dół) można frezować pnie. Tarcza jest wprowadzana w ruch za pomocą silnika spalinowego renomowanej marki Loncin. Wytrzymały układ napędowy ze sprzęłem sprawia, że rozruch jest bezpieczniejszy i wygodniejszy. Frezarka jest wyposażona w 2 duże pompowane koła (13"), posiada dźwignię bezpieczeństwa. Element pracujący może pracować do 30 cm pod ziemią.

Możliwość obracania zębów przedłuża 3 razy żywotność tarczy na której znajduje się 8 frezów z końcówkami z węglika wolframu.

Komfort pracy zapewnia możliwość regulacji wysokości uchwytu.

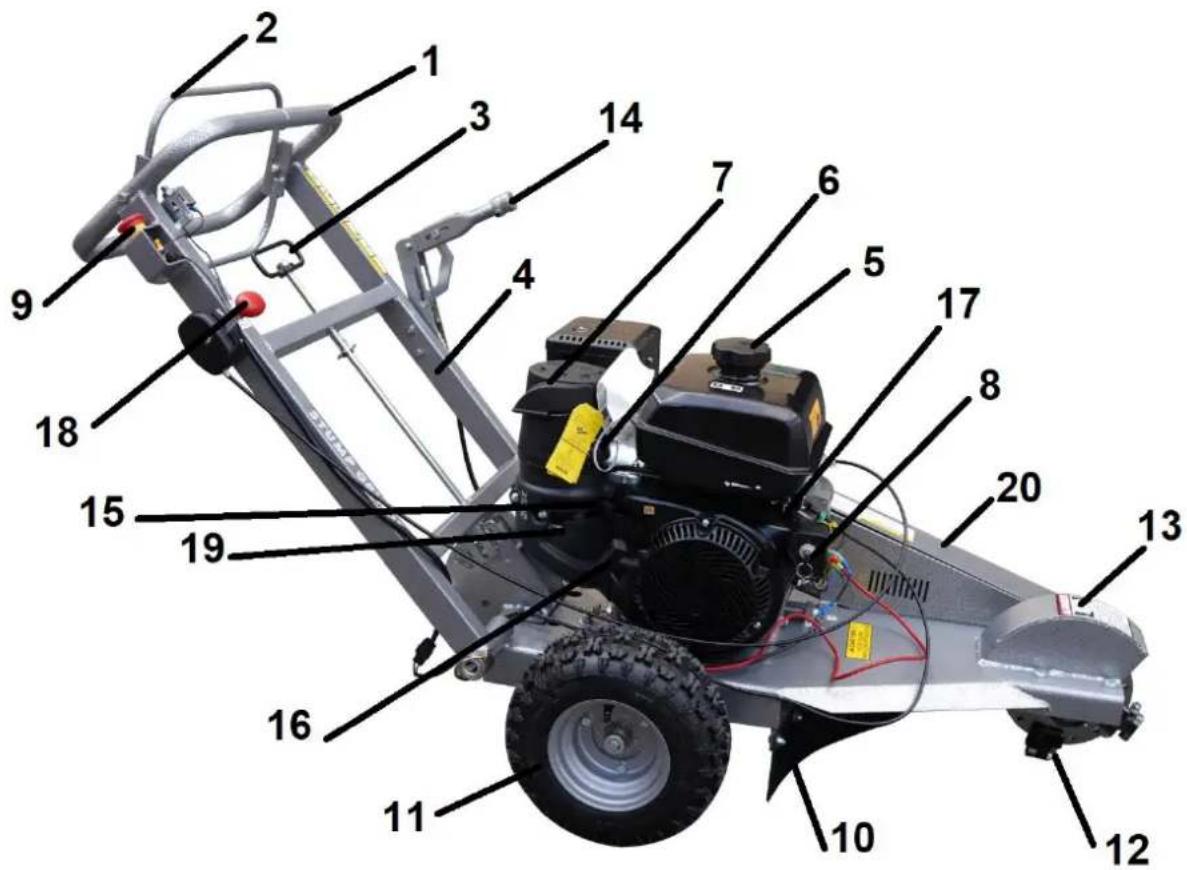

3.2 Elementy frezarki (budowa frezarki)

1. Uchwyt operacyjny (główny)
2. Dźwignia hamulca (bezpieczeństwa) – podczas pracy dźwignię należy przytrzymywać przy uchwycie operacyjnym. Zwołnienie jej spowoduje zatrzymanie silnika.
3. Dźwignia do regulacji wysokości uchwytu – pociągnij aby ustawić wysokość na odpowiedniej pozycji.
4. Uchwyt frezarki
5. Korek wlewu paliwa
6. Korek wlewu oleju
7. Obudowa filtra powietrza
8. Kluczyk od wł/ wył
9. Wyłącznik silnika – uruchamia silnik
10. Gumowa osłona odbojowa – chroni przed nieczystościami
11. Koło
12. Ząb na tarczy frezującej – może być używana w 3 różnych pozycjach
13. Oślona tarczy frezującej
14. Dźwignia hamulca – pociągnięcie w kierunku operatora blokuje lewe koło (upewnij się że hamulec jest zaciągnięty podczas pracy i przechowywania)
15. Dźwignia ssania

16. Uchwyt linki rozrusznika

17. Dźwignia gazu (na silniku)

18. Manetka gazu przy uchwycie – steruje prędkością obrotową silnika i tarczy tnącej.
19. Zawór paliwa (kranik)

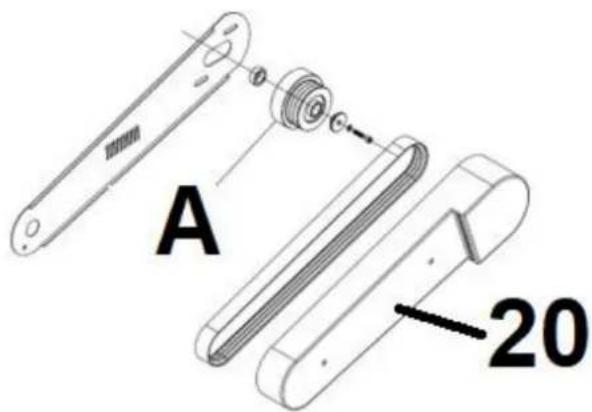

20. Ostona paska

Przed złożeniem urządzenia zapoznaj się z Rys. 1 przedstawiającym elementy frezarki.

3.3 Dane techniczne

Model frezarki:	SF15
Numer katalogowy	33 040 966
Silnik:	420cm ^3 Loncin G420F
Obroty i moc nominalna	3600 obr/min / 9 kW
Maksymalny moment obrotowy	26,5 Nm/2500 obr/min
Pojemność zbiornika oleju:	1,1L
Pojemność zbiornika paliwa:	6,5L
Głębokość robocza frezowania:	30 cm (12")
Zmierzony poziom mocy akustycznej	106,5 dB(A) k=3
Gwarantowany poziom mocy akustycznej	109 dB(A)
Wibracje na uchwycie	18,7 m/s2
Element tnący	8 frezów z końcówkami z węglika wolframu kieszeń z wymiennymi frezami, możliwość obrotu i ustawienia freza w 3 pozycjach
Waga netto:	100 kg
Świeca zapłonowa:	F7RTC

Wartości hałasu i drgań zostały określone zgodnie z normami i przepisami określonymi w deklaracji zgodności. Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być używa do porównania urządzenia z innymi urządzeniami oraz do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy frezarki, w zależności od sposobu jej użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na ocenie ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu pracy, czyli zarówno czas pracy, jak czas, w którym urządzenie pozostaje wyłączone oraz pracuje bez obciążenia).

*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia, które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.

4. Podstawowe zalecenia bezpieczeństwa

Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia. Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków

ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności należy dokupić je u importera i ponownie umieścić na maszynie.

4.1 Symbole dotyczące urządzenia

Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)

	UWAGA!Przeczytaj uważnie instrukcję obsługi przed uruchomieniem urządzenia.

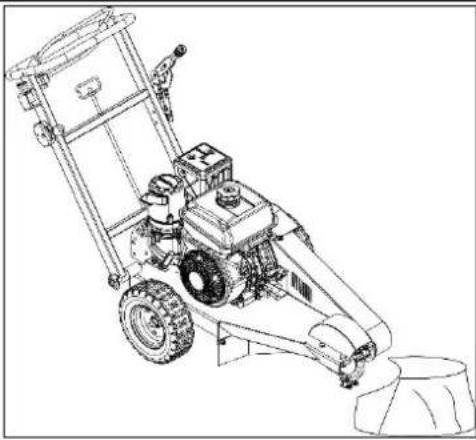

	UWAGA!Ryzyko zranienia - niebezpieczeństwo wyrzutu kamieni i innych przedmiotów spod urządzenia.Wyrzucane odłamki mogą zranić operatora maszyny oraz osoby postronne.Osoby postronne (szczególnie dzieci) i zwierzęta domowe powinny znajdować się w bezpiecznej odległości.
	UWAGA!Ostry frez - trzymaj z daleka nogi i ręce. Niebezpieczeństwo zranienia.Elementy ruchome mogą uszkodzić kończyny.
	UWAGA!Pracuj z dala od osób postronnych.
	UWAGA!Zamontuj wszystkie osłony przed uruchomieniem maszyny.
	UWAGA!Obrotowe koło tnące może zabić lub odciąć ramię lub nogę.Materiał wyrzucony przez koło z nożami może spowodować obrażenia. Zachowaj bezpieczną odległość od kola z nożamii obszaru roboczego do czasu, aż silnik i koło tnące się zatrzyma.
	OSTRZEŻENIE!Zgaś silnik i zdejmij nasadkę świecy zapłonowej przed naprawą, czyszczeniem, transportem czy wykonywaniem jakichkolwiek regulacji i konserwacją bądź gdy zostawiasz urządzenie bez nadzoru.
	UWAGA!Eksplozja może zabić Uważaj na przewody gazowe i elektryczne.
	UWAGA!Gazy wydechowe zawierają trujący tlenek węgla.Nigdy nie uruchamiaj silnika w zamkniętych przestrzeniach.Miej pewność, że zapewniona jest odpowiednia wentylacja.W miejscu wentylowanym, zwracaj uwagę, aby pracować z wiatrem i aby gazy wydechowe ulatywały w kierunku od Ciebie.
	OSTRZEŻENIE!Zakładaj odpowiednie środki ochrony osobistej.Zakładaj odpowiednią odzież ochronną.Zakładaj ochronniki słuchu i okulary ochronne.Pracuj w obuwiu roboczym z przeciwpoślizgową podeszwą oraz w rękawicach ochronnych.
	Produkt odpowiada standardom bezpieczeństwa.

4.2 Symbole w instrukcji obsługi

UWAGA! Ostrzeżenie - symbol niebezpieczeństwa z informacjami na temat ochrony osób i mienia.

WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.

4.3 Ogólne wskazówki bezpieczeństwa

Przeczytaj uważnie niniejszą instrukcję. Przechowuj ją, aby móc do niej zagłądać w dowolnej chwili.

W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne urazy. W celu uniknięcia szkód osobowych i rzeczowych, koniecznie przestrzegaj opisanych wskazówek bezpieczeństwa i zachowania szczególnej uwagi. Zaznajom się dobrze ze wszystkimi częściami frezarki przed jej montażem.

Przygotowanie do bezpiecznej pracy:

• Nie pozwalaj dzieciom oraz innym osobom dorosłym, które nie zaznajomiły się z niniejszą instrukcją obsługi, używać urządzenia.
• Frezarka nie jest zabawką, zachowaj szczególną ostrożność przez cały czas kontaktu z urządzeniem.
• Nie używaj frezarki do innych celów niż usuwanie pniaków i ich frezowanie.

- Nie korzystaj z urządzenia w czasie, w którym w pobliżu obszaru znajdują się inne osoby (szczególnie małe dzieci oraz zwierzęta domowe). Zatrzymaj urządzenie, jeśli ktoś pojawi się w obrębie obszaru pracy. Upewnij się jednak że w pobliżu są inne osoby, które mogą Ci udzielić pomocy w nagłych wypadkach.

- Upewnij się, że podczas korzystania z urządzenia zawsze masz pod ręką sprzęt pierwszej pomocy.

- Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób oraz ich mienia.

- Sprawdź teren pracy przed rozpoczęciem pracy. Usuń wszelkie kamienie, patyki, druty oraz inne ciała obce, które mogą zakłócić pracę frezarki lub zostać wyrzucone spod urządzenia przez wirującą tarczę.

- Znajdź i zlokalizuj wszystkie stałe obiekty w ziemi, takie jak systemy spryskiwaczy, słupy, zawory wodne itp. Pamiętaj, aby sprawdzić, czy nie znajdują się tam ukryte kable elektryczne lub podobne elementy. Zawsze uruchamiaj maszynę z dala od tych obiektów. Nigdy celowo nie uruchamiaj maszyny nad obcymi obiektami.

- Podczas korzystania z urządzenia należy zawsze używać zatwierdzonej odzieży ochronnej i zatwierdzonego wyposażenia ochronnego. Odzież ochronna i sprzęt ochronny nie mogą wyeliminować ryzyka wypadku, ale noszenie odpowiedniej odzieży i odpowiedniego sprzętu zmniejszy liczbę wypadków. Zapytaj dealera o zatwierdzoną odzież ochronną i zalecany zatwierdzony sprzęt ochronny.

- Noś osłonę twarzy (użyj kasku z wizjerem pełnotwarzowym lub wizjerem siatkowym i okularami ochronnymi) podczas pracy, również w czasie regulacji czy naprawy. Zalecamy użycie siatki drucianej lub kasku z daszkiem do ochrony twarzy i okularów ochronnych. Alternatywnie, można użyć osłony twarzy, ale ta osłona łatwiej ulega zadrapaniom i jest bardziej podatna na zabrudzenia i zamgławiania.

- Chroni nogi (nie tylko stopy) przed iskrami i elementami skrawania. Zakładaj spodnie ochronne.

- Zakładaj do pracy solidne obuwie (najlepiej wyposażone we wzmocnione stalą czubki) na nieślizgającej się podeszwie. Nie pracuj na boso oraz w niezapinanym i lekkim obuwiu. Unikaj noszenia luźnej odzieży z wiszącymi sznurkami czy paskami oraz biżuterii, gdyż łatwo może dostać się w ruchome części urządzenia.

• Noś atestowane ochronniki słuchu.
• Zakładaj ochronę na drogi oddechowe (ryzyko zapylonego środowiska pracy)
• Noś rękawice ochronne
• Pamiętaj o apteczce pierwszej pomocy

- Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj frezarki, jeśli brak

w niej elementów ochronnych (np. osłony silnika, osłony gumowej), czy części urządzenia tnącego albo gdy wkręty są zużyte, uszkodzone lub niedokręcone.

- Używaj wyłącznie części zamiennych i elementów wyposażenia, które zostały dostarczone i/lub są zalecane przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu gwarancji.

Bezpieczna praca z urządzeniem:

W trakcie pracy urządzenia w żadnym wypadku nie podkładaj rąk i nóg pod, ani w pobliżu obracających ści frezarki. Niebezpieczeństwo zranienia!

Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Możliwość eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest ograniczona.

• Nie używaj frezarki w deszczu, przy złej pogodzie, w wilgotnym otoczeniu.
• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.
• Nie uruchamiaj urządzenia przy silnym wietrze, gdy jest słaba widoczność, bardzo wysokie lub bardzo niskie temperatury.
• Nigdy nie uruchamiaj frezarki w zamkniętych lub że przewietrzanych pomieszczeniach; niebezpieczeństwo zatrucia – spaliny zawierają szkodliwy tlenek węgla.
• Do pracy frezarką miej suche dłonie, bez śladów zabrudzeń paliwem lub olejem.
• Nie korzystaj z urządzenia w przypadku zmęczenia, osłabionej koncentracji, gdy jesteś pod wpływem alkoholu, leków lub innych środków odurzających. Pracuj z rozsądkiem, rób przerwy.
• Nigdy nie zostawiaj frezarki w miejscu pracy bez nadzoru.

UWAGA! Zatrzymaj silnik i zaciągnij hamulec oraz wyciągnij kluczyk za każdym razem gdy pozostawiasz frezarkę. Podczas przerw w pracy pozostaw urządzenie w taki sposób, aby nie stanowiło dla nikogo zagrożenia.

• Nie przechylaj urządzenia w trakcie uruchamiania.
• Nie uruchamiaj silnika stojąc przed tarczą tnacą.
• Uruchamiaj i gaś silnik zgodnie z zasadami podanymi w niniejszej instrukcji i tylko stojąc w bezpiecznej odległości od tarczy.
• Prowadź urządzenie wyłącznie chodząc, nie biegaj z urządzeniem. Hamulec nie jest wówczas zaciągnięty.
• Podczas pracy, pamiętaj aby hamulec na lewym kole był zaciągnięty.

- Nie pracuj przy użyciu urządzenia, które jest niekompletne, uszkodzone lub przebudowane bez zgody producenta. Przed użyciem sprawdź, czy dźwignia bezpieczeństwa łatwo się porusza w obie strony i automatycznie wraca po puszczeniu do pozycji wyłączonej. Nigdy nie przywiązuj jej do uchwytu. Niebezpieczeństwo obrażeń.

- Nie przeciążaj urządzenia. Pracuj tylko w podanym przedziale mocy, nie zmieniaj ustawień regulatora przy silniku.

• NIE używaj stóp lub innych części ciała, aby uzyskać większy nacisk na pniu.

- Nie pal tytoniu podczas pracy frezarką oraz na obszarze, na którym dolewasz paliwo lub przechowujesz paliwo, czy samo urządzenie. Wyeliminuj wszystkie źródła iskier lub płomieni, takie jak np. ognisko, czy inna praca, która powoduje iskrzenie.

• Uważnie obchodź się z paliwem; rozlane posprzątaj.
• Nie pracuj w pobliżu wysypisk, kanałów czy walów - możesz stracić równowagę i spaść.
• Pracuj zachowując stabilną pozycję. Poślizgnięcie się lub upadek może spowodować poważne obrażenia ciała.

- Podczas pracy ciągle zwracaj uwagę na wystarczającą wymianę powietrza – zagrożenie dla życia wskutek zatrucia!

- W razie wystąpienia mdłości, bólu czy zawrotów głowy, zakłóceń widzenia, słuchu lub spadku koncentracji, natychmiast przerwij pracę; symptomy mogą oznaczać zatrucie wysoką koncentracją spalin – niebezpieczeństwo wypadku! Jeśli poczujesz, że tracisz grunt pod nogami NATYCHMIAST PUŚĆ DŻWIGNIĘ BEZPIECZEŃSTWA, a tarcza przestanie się obracać w ciągu kilku sekund. Nie „wieszaj się” na frezarce, próbując bronić się przed upadkiem.

- Nie pracuj na zbyt stromych zboczach – o nachyleniu większym niż 15 stopni.

- Zachowaj szczególną ostrożność podczas przemieszczania urządzenia (zawsze z unieruchomioną tarczą), przyciągania go do siebie, podczas cofania oraz zbliżając się do ślepych zaułków, krzaków, drzew i innych obiektów, które mogą zasłaniać widoczność.

- Nigdy nie cofaj frezarką gdy za nią idziesz. Jeśli musisz cofnąć się frezarką (przy unieruchomionej tarczy), np. od ściany, stań, najpierw się rozejrzyj w dół i za siebie a następnie postępuj w poniższy sposób:

• odstąpi od frezarki by wyciągnąć ręce,
• upewnij się, że utrzymujesz równowagę stojąc prawidłowo,
• pociągnij frezarkę do tyłu powoli, nie więcej niż pół drogi do siebie,
• powtórz te czynności jeśli dalej chcesz cofać.

- Silnik i tłumik nagrzewają się podczas pracy i może spowodować poparzenia - nie dotykaj ich.

- Uważaj, aby podczas pracy gorący strumień spalin nie został skierowany na materiały łatwopalne (np. suchą trawę, liście, korę, czy paliwo). Nie dotykaj takich materiałów rozgrzaną powierzchnią tłumika – niebezpieczeństwo pożaru!

- Nie pracuj w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.

- W bardzo ciepłym i suchym klimacie działanie urządzenia stwarza ryzyko pożarów lasów.

- Nie podnos ani transportuj urządzenia w czasie, gdy silnik pracuje.

- Sprawdź czy tarcza przestanie się obracać po ustawieniu dźwigni przepustnicy na MIN.

- Tarcza z frezami musi być stale czysta a ostrza ostre. Usuwaj nieczystości tylko przy zgaszonym silniku.

- Jeśli urządzenie zacznie wibrować w nienormalny sposób, zatrzymaj silnik, zdejmij nasadkę ze świecy zapłonowej i szybko poszukaj przyczyny. Wibracje są ostrzeżeniem przed problemem.

- Zawsze gaś silnik, zaciągnij hamulec na lewym kole, wyciągnij kluczyk i zdejmij nasadkę ze świecy zapłonowej. Poczekaj aż ruchome elementy się zatrzymają zanim opuścisz obszar operacyjny:

• gdy oddalasz się od maszyny;
• przed usuwaniem blokady;
• jeżeli urządzenie jest nieużywane;
• przed sprawdzaniem, czyszczeniem i przechowywaniem;
• jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje. W takim przypadku należy sprawdzić urządzenie pod kątem uszkodzeń lub ewentualnie naprawić.

- Rób przerwy w pracy. Nadmierna ekspozycja na wibracje może prowadzić do uszkodzenia krążenia lub nerwów, szczególnie u osób z zaburzeniami krążenia. W przypadku wystąpienia objawów, które mogły być spowodowane nadmierną ekspozycją na wibracje, należy skontaktować się z lekarzem.

Przykłady typowych objawów to drętwienie, ból, osłabienie mięśni, zmiana koloru skóry lub nieprzyjemne uczucie mrowienia. Objawy te pojawiają się najczęściej w palcach, rękach lub nadgarstkach

• Jeśli po przeczytaniu instrukcji obsługi nadal nie masz pewności co do zagrożeń bezpieczeństwa związanych z korzystaniem z urządzenia, nie używaj frezarki. Aby uzyskać więcej informacji, skontaktuj się ze sprzedawcą.
• Jeśli powstanie sytuacja nieopisana w tym podręczniku zwrócić się o pomoc na infolinię serwisową producenta. Nie próbuj sam rozwiązać problemu, sytuacji jeżeli nie masz do tego odpowiednich kwalifikacji.

Bezpieczna konserwacja i przechowywanie

Podczas konserwacji pamiętaj, że tarcza może się poruszyć nawet przy zdjętej nasadce świecy

zapłonowej!

• Zawsze ustaw maszynę na płaskiej powierzchni przed przystąpieniem do jakichkolwiek prac. Zaciągnij hamulec postojowy.
• Sprawdź, czy wszystkie nakrętki, śruby, trzpienie były dobrze dokręcone oraz czy urządzenie jest kompletne i nieuszkodzone. Pamiętaj o sprawdzeniu przewodów. Pamiętaj o sprawdzaniu wszystkich zabezpieczeń. Przed użyciem zleć naprawę uszkodzonych części.
• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji, powinien przeprowadzić autoryzowany serwis upoważniony przez dealera.

- Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci.

- Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste i miało ostre frezy przy tarczy, co umożliwia łatwiejsze i bezpieczniejsze wykonywanie pracy. Przestrzegaj instrukcji konserwacyjnych.

- Dbaj o urządzenie. Pilnuj, aby uchwyty były suche, czyste i nie były zanieczyszczone olejem ani smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty kontroli nad urządzeniem.

- Wymień uszkodzony tłumik.

- Pracując przy tarczy zakładaj zawsze rękawice ochronne.

- Regularnie sprawdzaj gumową osłonę pod kątem zużycia i deformacji. Ze względów bezpieczeństwa zużyte i uszkodzone części należy bezzwołcznie wymieniać. Zachowaj szczególną ostrożność w trakcie operowania przy tarczy, aby Twoje palce nie zostały zakleszczone pomiędzy obracającą się tarczą a nieruchomoymi częściami maszyny.

- Nie zmieniaj ustawień silnika, nie reguluj obrotów silnika. Nadmierne obroty są niebezpieczne dla silnika. Nie reguluj dźwigni gazu podczas pracy silnika. Regulacja silnika może spowodować utratę gwarancji.

- Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały dostarczone i/lub są zalecone przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu gwarancji.

4.4 Wskazówki bezpieczeństwa dotyczące paliwa

• Ostrożnie obchodź się z benzyną. Jest wysoce łatwopalna, a opary mogą być wybuchowe.
• Używaj wyłącznie atestowanych pojemników na benzynę.

• Wlewaj paliwo przed uruchomieniem silnika. Nigdy nie odkręcaj korka zbiornika paliwa i nie uzupełniaj paliwa podczas pracy silnika, ani gdy silnik jest jeszcze gorący. Zgaś silnik i odczekaj przynajmniej 2 minuty zanim dolejesz paliwo!

• Uzupełniaj paliwo na wolnym powietrzu.

• Nie pal tytoniu w trakcie uzupełniania paliwa.
• Sprawdź poziom paliwa przed każdym użyciem i pozostaw w zbiorniku miejsce na rozszerzenie paliwa, ponieważ ciepło z silnika i słońca może spowodować, że paliwo się rozszerzy i może spowodować „przepełnienie”.
• Po dolaniu paliwa do zbiornika dobrze dokręć korek paliwa i powycieraj rozlane paliwo, przesuń urządzenie w inne (3m) miejsce przed uruchomieniem silnika.
• Przechowuj paliwo w miejscu niedostępnym dla dzieci. Nie trzymaj paliwa, ani urządzenia w pomieszczeniach, gdzie jest otwarty ogień lub iskry, np. gazowy podgrzewacz do wody, grzejnik, piec.
• Nie uruchamiaj silnika w zamkniętym pomieszczeniu.
• Nie wdychaj oparów paliwa.
• Jeżeli zauważysz wycieki z układu paliwowego, nie uruchamiaj urządzenia dopóki problem nie zostanie naprawiony.
• Jeżeli rozlałeś paliwo na swoje ubranie, zmień je.
• Utrzymuj silnik w czystości, aby zminimalizować ryzyko pożaru. Usuń z urządzenia wszelkie pozostałości ścinek drewna, nadmiernego smaru, itp.

Twoja odpowiedzialność: Ogranicz użytkowanie tego urządzenia do osób, które przeczytały, zrozumiały i będą się stosować do ostrzeżeń i zaleceń zawartych w tej instrukcji.

Ostrzeżenie

W żadnym wypadku pierwotna konstrukcja maszyny nie może być modyfikowana bez pisemnej zgody producenta. Takie modyfikacje nie tylko wpływają na wydajność i trwałość maszyny, ale wiele z nich stanowi zagrożenie dla bezpieczeństwa użytkowników i osób znajdujących się w pobliżu. Nieautoryzowane modyfikacje konstrukcji maszyny mogą zwolnić producenta z odpowiedzialności za jakiekolwiek obrażenia ciała lub uszkodzenie mienia. Modyfikacja urządzenia bez pisemnej zgody producenta może unieważnić gwarancję.

5. Montaż

Przed montażem poszczególnych elementów sprawdź czy masz wszystkie potrzebne części.

Uruchom silnik dopiero wtedy, gdy frezarka jest zmontowana.

5.1 Ustawienie dźwigni przepustnicy

Upewnij się że dźwignia przepustnicy (Rys. 2, poz. 17) na silniku ustawiona jest MIN (żółw, jak pokazuje strzałka na Rys. 2).

Rys. 2

5.2 Montaż koła

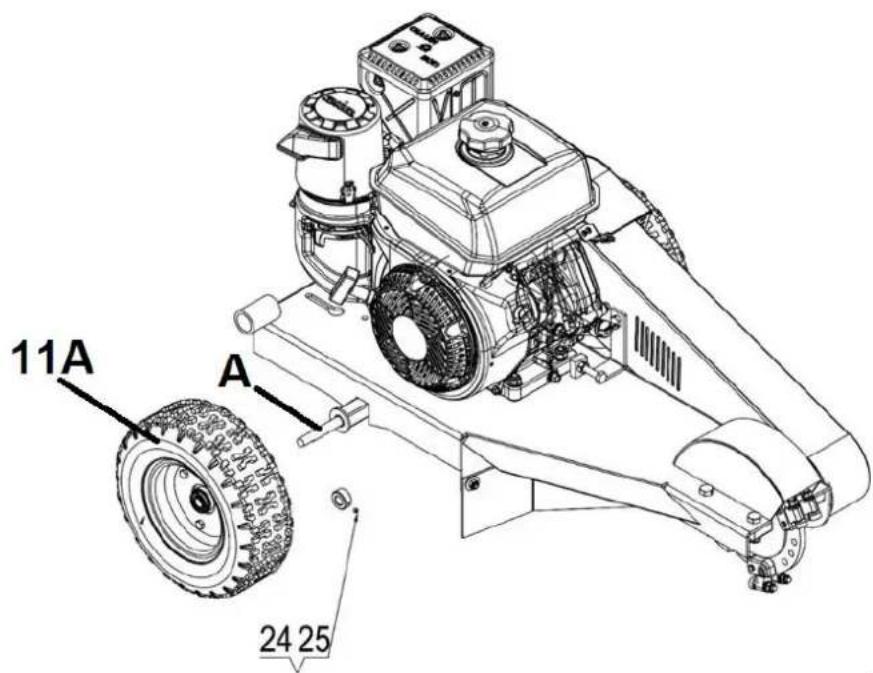

1. Zdejmij tuleję (Rys. 3, poz. 24) i śrubę M6x8 (Rys. 3, poz. 25) z osi (Rys. 3, poz. A). Następnie przymocuj prawe koło do osi za pomocą wcześniej zdemontowanych elementów.

Rys. 3

5.3 Montaż gniazda regulacji

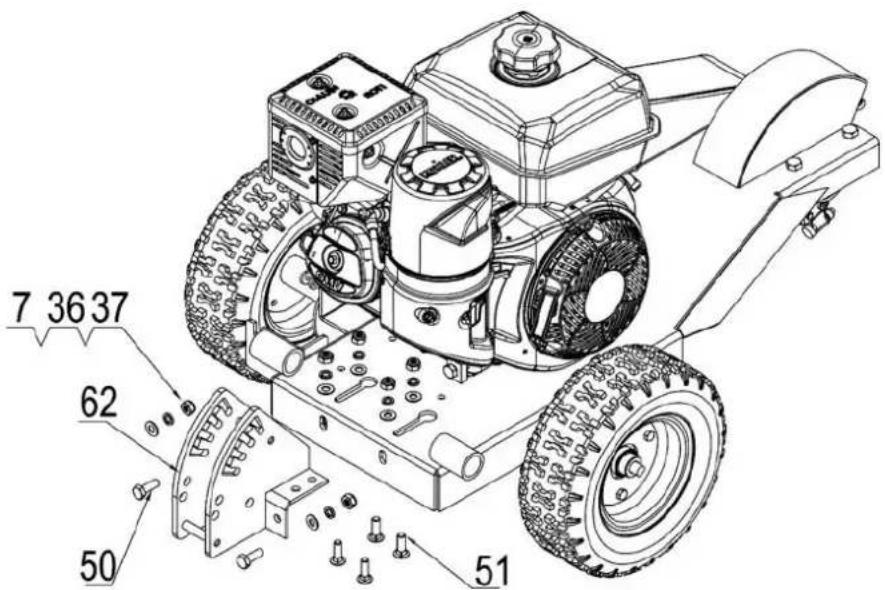

Zdejmij samokontrującą nakrętkę z nylonem M10 (Rys. 4, poz. 37), podkładkę sprężystą ∅10 (Rys. 4, poz. 36), podkładkę płaską ∅10 (Rys. 4, poz. 7), śrubę sześciokątną M10x30 (Rys. 4, poz. 50) i śrubę stopniową M10x30 (Rys. 4, poz. 51), a następnie przymocuj do ramy podstawy gniazdo regulacji (Rys. 4, poz. 62) za pomocą wcześniej zdemontowanych elementów.

Rys. 4

5.4 Montaż uchwytu

Poluzuj zestaw śrub i zdejmij dźwignię do regulacji wysokości uchwytu, a następnie przymocuj zespół uchwytu (Rys. 5, poz. 54) do ramy, włóż oś (Rys. 5, poz. 52), zawleczkę z pierścieniem zabezpieczającym (Rys. 5, poz. 53). Następnie przymocuj dźwignię do regulacji wysokości uchwytu i dokręć za pomocą zestawu śrub.

5.5 Montaż elementów sterujących

Przymocuj dźwignię hamulca (Rys. 5, poz. 59) do zespołu uchwytu za pomocą śruby sześciokątnej M8x75

(Rys. 5, poz. 58), podkładki płaskiej ∅8 (Rys. 5, poz. 12), podkładki sprężystej ∅8 (Rys. 5, poz. 11) i nakrętki samokontrującej z nylonem M8 (Rys. 5, poz. 10). Po drugiej stronie zamocuj manetkę gazu(Rys. 5, poz. 55) za pomocą śruby sześciokątnej M6x40 (Rys. 5, poz. 56).

5.6 Olej silnikowy

Silnik frezarki dostarczany jest z pustą miską olejową.

Zastosuj się do wskazówek producenta silnika odnośnie rodzaju oleju.

Przed uruchomieniem wlej olej do miski olejowej silnika.

Zalecany olej SAE30 lub SAE10W-30 (całoroczny).

Nalewanie oleju silnikowego

1. Odkręć korek zbiornika oleju (Rys. 1, poz. 6).
2. Ostrożnie wlej olej.
3. Sprawdź poziom oleju za pomocą miarki. Odpowiedni poziom oleju powinien być zawsze na poziomie maksimum na miarce. Jeśli poziom jest za niski dolej oleju.
4. Przykręć korek zbiornika oleju.

5.7 Paliwo

Frezarka dostarczana jest z pustym zbiornikiem paliwa.

Zastosuj się do wskazówek producenta silnika odnośnie rodzaju paliwa.

Zawsze używaj bezpiecznego pojemnika na paliwo.

Podczas wlewania paliwa nie pal papierosów. Nie uzupełniaj paliwa w pomieszczeniu zamkniętym.

Przed dolaniem paliwa zatrzymaj silnik i poczekaj kilka minut, aż ostygnie.

Paliwo przechowuj w miejscu niedostępnym dla dzieci. Po napełnieniu paliwa zawsze dobrze dokręć korek zbiornika paliwa. Nie wdychaj oparów paliwa.

Paliwo jest substancją łatwopalną. Zachowaj wszelkie środki bezpieczeństwa dotyczące obchodzenia się z paliwem.

Nie przepelniaj zbiornika. Zostaw przestrzeń na rozszerzenie się paliwa w zbiorniku w miarę nagrzewania się.

Nalewanie paliwa

1. Odkręć korek zbiornika paliwa (Rys. 1, poz. 5)
2. Nalej ostrożnie paliwo. Nie przepełniaj zbiornika!
3. Sprawdź czy uszczelka nie jest uszkodzona. Dokręć korek.
4. Powycieraj porozlewane paliwo zanim uruchomisz silnik.

Jeżeli silnik stuka przy normalnym obciążeniu, to może być uszkodzony. Wymień paliwo. Jeżeli to nie pomoże, skontaktuj się z autoryzowanym serwisem.

5.8 Sprzęgło odśrodkowe

Silnik jest wyposażony w sprzęgło odśrodkowe (Rys. 6, poz. A), które jest podłączone do wału korbowego i znajduje się pod osłoną paska (Rys. 6, poz. 20). Gdy prędkość obrotowa silnika wzrośnie, napęd na tarczę

tnącą włącza się automatycznie. Sprzęgło odśrodkowe jest bezobsługowe; użytkownik nie może dokonywać regulacji.

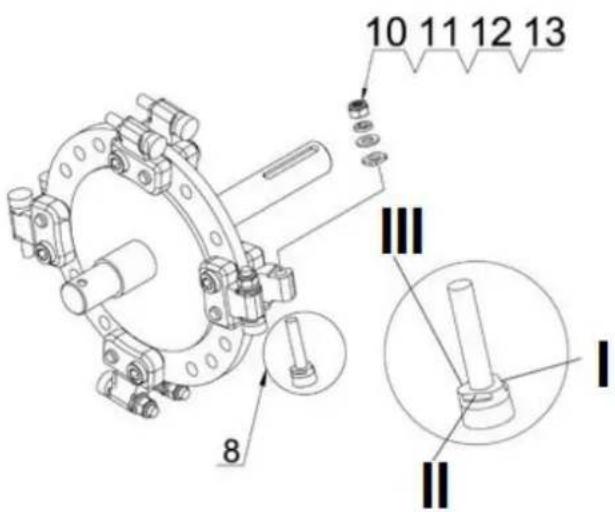

Rys. 6

5.9 Dźwignia hamulca

Dźwignia hamulca (Rys. 1, poz. 14) po lewej stronie uchwytu gdy jest podciągnięta do góry służy do blokowania lewego koła. Hamulec należy zawsze zaciągać podczas pracy frezarki i przechowywania.

Śruba-pokrętło znajdujące się na górnej części dźwigni hamulca służy do regulowania mocy hamulca.

Nigdy nie uruchamiaj urządzenia z niesprawnym hamulcem.

5.10 Manetka gazu przy uchwycie

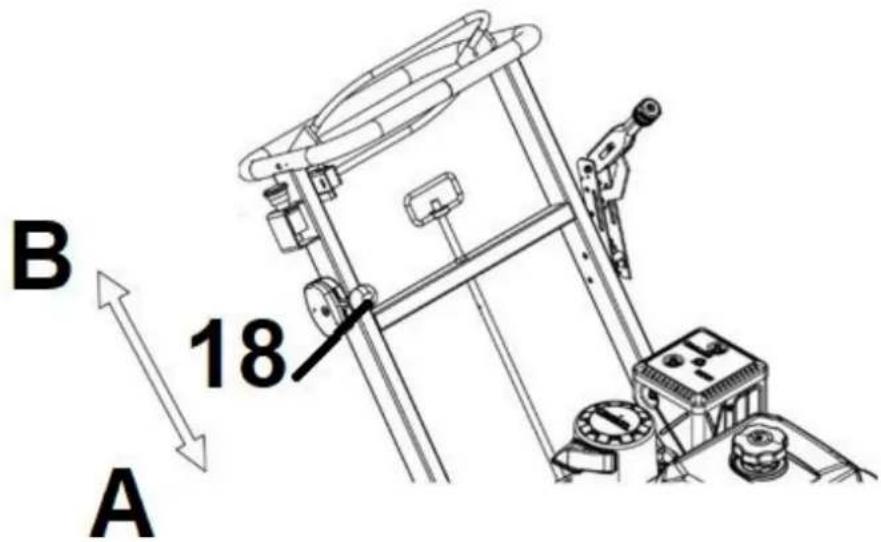

Manetka gazu przepustnicy (Rys. 7, poz. 18) steruje prędkością obrotową silnika i prędkością tarczy tnącej. Ustawienie dźwigni do operatora w górę (Rys. 7, poz. B) powoduje że silnik pracuje na biegu jałowym i działa jako pozycja startowa.

Po przesunięciu dźwigni do przodu w dół (Rys. 7, poz. A), prędkość obrotowa silnika wzrasta, napęd sprzęgła odśrodkowego automatycznie włącza tarczę frezową.

Rys. 7

6. Uruchomienie

UWAGA!

SZCZEGÓŁOWE INFORMACJE DOTYCZĄCE DZIAŁANIA I KONSERWACJI SILNIKA SPALINOWEGO ZNAJDUJĄ SIĘ W ZAŁĄCZONEJ INSTRUKCJI OBSŁUGI SILNIKA. PRZECZYTAJ JĄ PRZED URUCHOMIENIEM FREZARKI.

6.1 Przed uruchomieniem

Odkop ziemię i usuń wszelkie kamienie w pobliżu pnia drzewa, które mogą zakłócać pracę. Sprawdź, czy podłoże jest wolne od obcych przedmiotów, takich jak kable elektryczne, drut kolczasty itp.

Wytnij lub przytnij pień w razie potrzeby za pomocą piły łańcuchowej.

Przejrzyj wszystkie naklejki bezpieczeństwa na maszynie.

Użyj twardego kasku i ochrony oczu oraz uszu. Sama siatkowa osłona oczu nie zapewnia wystarczającej ochrony oczu; uzupełnij ją okularami ochronnymi.

Upewnij się, że znasz przepisy bezpieczeństwa i procedury wyłączania opisane wcześniej w instrukcji obsługi.

Upewnij się, że wszystkie elementy bezpieczeństwa są na miejscu i w dobrym stanie.

Upewnij się, że ostrza i frezy są na miejscu i w dobrym stanie.

Upewnij się, że miejsce pracy i frez w szczególności są wolne od metalowych przedmiotów, takich jak drut, gwoździe, itp., które mogą być wyrzucane i zranić osoby w pobliżu i uszkodzić sprzęt.

Upewnij się, że wszyscy, w tym dzieci i zwierzęta, zachowują odległość co najmniej 15 m od maszyny. Materiał może być wyrzucany i ranić ludzi i zwierzęta.

6.2 Uruchomienie silnika

Ostrzeżenie

Podczas uruchamiania sterowania pozostań w pozycji operatora. Nigdy nie pozostawiaj urządzenia bez nadzoru.

Prawidłowo zmontowaną maszynę uruchom w następujący sposób:

1. Umieść maszynę w pozycji z elementem tnącym w pobliżu przedniej górnej krawędzi pnia.

2. Dźwignię hamulca (Rys. 1, poz. 14) zaciągnij.

Ostrzeżenie

Przed rozpoczęciem szlifowania należy podnieść dźwignię hamulca do góry, aby zablokować koło.

1. Kluczyk (Rys. 1, poz. 8) ustaw na 1
2. Utwórz kranik paliwa (Rys. 1, poz. 19)
3. Ustaw ssanie na otwarte (Rys. 1, poz. 15).
4. Ustaw manetkę gazu (Rys. 1, poz. 17) w pozycji START („zając“).
5. Dla lepszych rezultatów pracy zawsze pracuj z manetką gazu ustawioną w pozycji START („zając“).
6. Naciśnij wyłącznik silnika (Rys. 1, poz. 18) po prawej stronie uchwytu.

7. Uruchom silnik za pomocą uchwytu linki rozrusznika (Rys. 1, poz. 16).
   Pociągnij uchwyt linki rozrusznika aż do wyczucia oporu a następnie szarpnij mocno. Jeśli uruchamiasz zimny silnik należy powtórzyć operację 2-3 razy, gdy nie silnik nie uruchomi się za pierwszym razem. Jeśli jest zimno pozwól by silnik rozgrzewał się kilka minut, zanim rozpoczniesz dalszą pracę. Zamknij ssanie. Tak samo przy uruchamianiu ciepłego silnika.

8. Przyciągnij dźwignię bezpieczeństwa (Rys. 1, poz. 2) do uchwytu (Rys. 1, poz. 1) i zwolnij wyłącznik silnika.

Ostrzeżenie

Podczas pracy dźwignia bezpieczeństwa musi być przytrzymana do uchwytu. Jeśli zwolnisz dźwignię bezpieczeństwa, nastąpi wyłączenie układu zapłonowego i silnik natychmiast się zatrzyma.

1. Dociśnij uchwyt, aby tarcza tnącą uniosła się nad ziemia.
2. Przesuń dźwignię sterującą przepustnicy (Rys. 1, poz. 18) od siebie, aby przyspieszyć obroty tarczy i rozpocząć frezowanie.

eżenie

Obrotowa tarcza tnące jest bardzo NIEBEZPIECZNA! Pozostań w pozycji roboczej i upewnij się, że tarcza całkowicie się zatrzyma, zanim zrobisz cokolwiek innego.

Jeżeli urządzenie wydaje jakieś niepokojące dźwięki – skontaktuj się ze sprzedawcą, bądź z serwisem producenta. Jeśli nie obserwujesz takich hałasów – urządzenie jest gotowe do pracy.

Gdy podczas pracy silnika czuć spaleniznę i tarcza nie obraca się, odsuń tarczę z dala od obszaru roboczego, aby uniknąć zużycia paska napędowego (przeciążenie).

6.3 Zatrzymanie silnika

1. Trzymając tarczę z ostrzami nad ziemią, zwolnij dźwignię bezpieczeństwa. Poczekaj, aż tarcza całkowicie się zatrzyma. Opuść tarczę, aby oparlo się o ziemię.

2. Przed oddaleniem się od elementów sterujących upewnij się, że hamulec jest zaciągnięty, szczególnie w przypadku nachylonej powierzchni.

3. Ustaw przełącznik silnika do pozycji OFF.

4. Pozostawić silnik do ostygnięcia przez co najmniej 5 minut przed zwolnieniem hamulca i przejściem do magazynu lub transportu. Gorący silnik może stanowić zagrożenie pożarowe.

Gdy zgasisz silnik, tarcza obraca się jeszcze przez kilka sekund, dlatego nie zbliżaj rąk w e ostrzy dopóki całkowicie się nie zatrzyma!

Upewnij się, że tarcza przestała się obracać zanim na nowo uruchomisz silnik.

Po zakończeniu korzystania z frezarki i po tym jak silnik się schłodzi:

• Oczyć maszynę
• Sprawdź, czy nie ma zużytych lub uszkodzonych części.
• Wybierz zadaszoną lokalizację przechowywania.
• Zapobiegaj przypadkowemu uruchomieniu.
• Uruchamiaj silnik co najmniej raz w miesiącu, chyba że frezarka jest przygotowana do długotrwałego przechowywania

6.4 Cięcie pnia

Ostrzeżenie

Obracające się koło freza.

Nigdy nie pozostawiaj maszyny w pozycji roboczej, gdy tarcza tnąca się obraca!

Trzymaj dłonie i stopy z dala, gdy tarcza tnąca jest obracane. Kontakt z tarczą spowoduje poważne obrażenia ciała.

Ostrzeżenie

Ryzyko odrzucanych odłamków

Kamienie, wióry i odpadki mogą spowodować poważne obrażenia ciała lub uszkodzenie mienia.

Takie elementy mogą odskoczyć ponad 3 m w dowolnym kierunku. Mogą odbijać się od wszelkich stałych obiektów, jak również i trafić operatora, osoby postronne lub łatwo tłukące się obiekty.

1. Ustawić/włączyć hamulec.
2. Obróć frezarkę w kierunku boku pnia, a następnie odsuń ją około 1,3 do 2,5 cm w przednim górnym rogu pnia. Powoli obracaj tarczę tnącą w tę i z powrotem, opuszczając ostrze tnące około 1,3 do 2,5 cm przed każdym ruchem, aż do zfrezowania przedniej części pnia do poziomu ziemi.
3. Podnieś tarczę tnącą, aż środek tarczy tnącej znajdzie się tuż nad wierzchołkiem pnia.
4. Z tarczą tnącą z jednej strony, przesuwaj maszynę poziomo, zwalniając hamulec. Przemieszczaj maszynę do przodu, aby elementy tnące, mogły usuwać około 1,3 do 2,5 cm z pnia z każdym ruchem.
5. Przesuwaj tarczę tnącą przy pniu, odcinając około 1,3 do 2,5 cm pnia.
6. Przesuń tarczę tnącą około 1,3 do 2,5 cm i ponownie przesuwaj przez pniak w przeciwnym kierunku.
7. Kontynuuj ruchy w lewo i w prawo w poprzek pnia, przesuwając go przed każdym ruchem o około 1,3 do 2,5 cm głębokość pnia z każdym przesunięciem.
8. Frezuj do poziomu ziemi, a następnie wycinaj głębiej, w razie potrzeby.

1. Podczas frezowania większych pniaków, wióry mogą zacząć gromadzić się pod kołami.
2. Zwolnij hamulec i pociągnij maszynę do kierunku ciebie, tak aby "stos wiórów" znajdował się bezpośrednio pod kołem tnącym.
3. Upuść koło freza w dół na "stos wiórów", materiał zostanie rozrzucony z obszaru maszyny.
4. Po zakończeniu zatrzymaj urządzenie.
5. Odciągnij maszynę od pnia i zgrab wióry z dala od pniaka.

Ostrzeżenie

Na większych pniach NIE pozwól, aby koła frezarki wpadły do otworu pniaka. Jeśli dziura jest w obszarze twojej pracy, wypełnij ją wiórami lub zmień pozycję.

ZATRZYMAJ silnik i zwolnij hamulec przed opuszczeniem pozycji operatora. PRZYTRZYMAJ HAMULEC WŁĄCZONY, z wyjątkiem zmiany lokalizacji.

7. Konserwacja, wymiana głowicy, przechowywanie i zamawianie części zamiennych

Zatrzymaj silnik, zaciągnij hamulec i odłącz przewód świecy zapłonowej przed naprawą, regulacją bądź czynnościami konserwacyjnymi. Poczekaj, aż tarcza zatrzyma się a silnik ostygnie.

Zleć prace, które nie są opisane w tej instrukcji bądź przekraczają Twoją wiedzę lub możliwości, upoważnionej placówce serwisowej.

7.1 Ogólne wytyczne

• Utrzymuj urządzenie w czystości. Do czyszczenia stosuj szczotkę lub szmatkę, nie używaj żadnych środków do czyszczenia, ani rozpuszczalników.
• Przed każdym użyciem sprawdź frezarkę pod kątem widocznych usterek, takich jak nieprzytwierdzone lub uszkodzone części. Regularnie sprawdzaj dokręcenie wszystkich śrub i wkrętów. Zużyte bądź żle dokręcone nakrętki mogą spowodować bardzo niebezpieczne uszkodzenia silnika bądź ramy.
• Sprawdzaj regularnie stan obudowy, urządzeń bezpieczeństwa pod kątem uszkodzeń i stabilności

przymocowania. Wymień na nowe, jeśli zachodzi taka potrzeba.

• Nie przechowuj urządzenia z pełnym zbiornikiem paliwa w pomieszczeniu zamkniętym gdzie opary paliwa mogą stanowić niebezpieczeństwo w połączeniu z iską bądź płomieniem. Niech silnik ostygnie zanim schowasz urządzenie w miejsce przechowywania.
• Jeśli tarcza mocno uderzy w obcy przedmiot, zatrzymaj frezarkę i udaj się z nią do serwisu.
• Po każdej pracy sprawdzaj frezarkę i usuwaj wszystkie resztki roślinne, pozostałości smaru z jej kółek, otworów i spod obudowy a także silnika i tłumika. Stosuj do tego kawałek drewna lub plastiku, nie używaj twardych narzędzi – mogą uszkodzić urządzenie.
• Często sprawdzaj tarczę i ostrza, by uzyskać optymalne cięcie. Ostrza powinny być zawsze ostre.
• Jeśli chcesz spuścić paliwo, należy to zrobić przed zimą, na zewnątrz.
• Dokładnie przeczytaj rozdział o konserwacji w instrukcji obsługi silnika.
• Sprawdzaj regularnie poziom oleju i dolej lub wymień olej jeśli jest to wymagane.

Po pierwszych 10 godzinach.

1. Wymień olej silnikowy.
2. Sprawdź, czy sprzęgło jest dobrze eksploatowane.
3. Sprawdź, czy pasy są prawidłowo wyregulowane.
4. Dokręcić śruby i nakrętki.

7.2 Głowica tnąca

W trakcie manipulowania przy głowicy noś zawsze rękawice ochronne.

Każda głowica frezu może być używana w 3 różnych pozycjach, aby przedłużyć żywotność ostrza. Po każdym użyciu należy sprawdzić głowicę frezu. Jeśli głowica jest zużyta, należy zmienić pozycję montażową głowicy tnącej.

Jednym z najważniejszych elementów frezarki jest głowica tnąca. Jest ona również najbardziej narażona na uszkodzenia i zużycie. W trakcie cięcia pniaków nie tylko styka się z drewnem, ale także napotyka liczne rodzaje ścierniwa i przedmiotów w pniach, takich jak brud, kamienie, a czasami duża skała lub ukryty złom. Utrata i zużycie zębów tnących może znacznie zmniejszyć wydajność. Dlatego ważne jest, aby często obserwować stanu wszystkich zębów tnących i zastąpić wszelkie uszkodzone lub zużyte sekcje ostrza. Przed rozpoczęciem wymiany sekcji ostrza tnącego należy zapoznać się ze wszystkimi poniższymi instrukcjami.

Ostrzeżenie

Przed zmianą głowicy frezu należy zatrzymać silnik i poczekać, aż tarcza tnąca przestanie się obracać. Niezastosowanie się do nich spowoduje poważne obrażenia ciała.

Zmiana głowicy frezu:

1. Zatrzymaj silnik, poczekaj, aż tarcza całkowicie się zatrzyma.
2. Oczyścić cały brud z ostrza tnącego i kołnierzy montażowych.
3. Sprawdź każdą sekcję pod kątem pęknięć. Wymień ostrze, jeśli jest pęknięte.
4. Przy wymianie sekcji ostrza należy upewnić się, że ostrze jest umieszczone zgodnie z obrotem tarczy.
5. Poluzuj uszczelkę (Rys. 10, poz. 13), (Rys. 10, poz. 12) podkładkę płaską ∅8, podkładkę sprężystą (Rys. 10, poz. 11), ∅8 i (Rys. 10, poz. 10) nakrętkę samokontrującą z nylonem M8 na tarczy, jak pokazano na

Rys. 10.

1. Obróć głowicę (Rys. 10, poz. 8) freza w II miejscu montażu (potem w III). Dokręć.
2. Jeśli głowica jest zużyta lub uszkodzona, należy wymienić na nową.

Ostrzeżenie

Dokręć śruby i nakrętki na głowicy tnącej.

Rys. 10

Zaleca się wymianę głowicy na oryginalną. Nr katalogowy u producenta: powołaj się na nr z rysunku

złożeniowego.

7.3 Regulacja hamulca

W celu precyzyjnej regulacji obróć śrubę na prawo od przewodu hamulcowego, aby dokręcić, a w lewo od przewodu hamulcowego, aby poluzować.

W celu regulacji zgrubnej obróć śrubę na górnym pokrętle dźwigni hamulca, aby wyregulować hamulec.

7.4 Zasada dwóch minut

Urządzenie może być przechylone do tyłu lub na bok, aby ułatwić dostęp do czyszczenia ale nie dłużej niż 2 minuty. Jeśli maszyna jest utrzymywana w tej pozycji zbyt długo, silnik może zostać uszkodzony przez przenikanie benzyny do skrzyni korbowej. Jeżeli do tego dojdzie przed ponownym uruchomieniem silnika należy wykonaj dodatkową zmianę oleju silnikowego.

7.5 Czyszczenie i mycie

1. Regularne czyszczenie i mycie wydłużą żywotność maszyny. Wyrób w sobie nawyk czyszczenia bezpośrednio po użyciu, zanim brud przyklei się.

2. Sprawdź czy pokrywa zbiornika paliwa jest prawidłowo zakręcona, aby uniknąć dostania się wody do zbiornika. Należy zachować ostrożność podczas stosowania natrysku wysokociśnieniowego, ponieważ naklejki ostrzegawcze, znaki instrukcji i silnik mogą ulec uszkodzeniu. Podczas czyszczenia nie należy przekraczać 70 barów/1000PSI ciśnienia wody.

3. Smaruj maszynę po czyszczeniu. Jest to szczególnie ważne, jeśli urządzenie ma być przechowywane.

7.6 Łożyska smarowe

Łożyska ostrza tnącego powinny być nasmarowane po każdym 10 godzinach pracy. Smaruj 2 łączniki (po jednym na każdym łożysku tnącym).

UWAGA

Pompuj smar powoli i ostrożnie, aby zapobiec uszkodzeniu uszczelnień łożysk. Zachować szczególną ostrożność podczas stosowania smarowniczki wysokociśnieniowej.

7.7 Paski klinowe (paski napędu)

1. Układ napędowy maszyny składa się z paska klinowego 9J. Napięcie paska klinowego maszyny należy sprawdzać codziennie.
2. Przed rozpoczęciem sprawdzania lub regulacji paska: wyłącz maszynę, upewnij się, że wszystkie ruchome części całkowicie się zatrzymały. Należy zachować szczególną ostrożność, aby uniknąć śmierci lub poważnych obrażeń. Trzymaj się z dala od pasków, koła pasowego, sprzęgła i ostrza tarczy tnącej, gdy się poruszają.
3. Aby wyregułować napięcie paska, poluzuj 2 śruby za sprzęgłem. Również poluzuj 4 śruby mocujące silnik. Obróć kwadratową głowicę dostosowującą śrubę na ramie zgodnie z ruchem wskazówek zegara, aby napiąć pasek, przeciwnie do ruchu wskazówek zegara, aby poluzować pasek. (Po dokręcaniu wszystkich śrub należy dokręcić wszystkie śruby po odpowiedniej regulacji pasa). Aby sprawdzić napięcie paska, należy móc przycisnąć pasek w dół około 1/4-3/8" (6 -10 mm) od pierwotnej pozycji.
4. Aby przedłużyć żywotność paska, należy utrzymać odpowiednie napięcie. Luźny pasek spowoduje nadmierne poślizgnięcie się ostrza tarczy tnącej i awarię paska. Zbyt ciasny pasek może spowodować awarię łożyska, wału i paska.

7.8 Przechowywanie

1. Urządzenie przechowuj w suchym miejscu poza zasięgiem dzieci.
2. Nie przechowuj urządzenia w pobliżu źródeł iskier i ognia.
3. Zgaś silnik i pozostaw do ostygnięcia co najmniej 5 minut.
4. Zaciągnij hamulec postojowy.
5. Odłącz przewód świecy zapłonowej.
6. Zamknij zawór paliwa.
7. Przechowywanie frezarki pod plandeką, nylonowym workiem czy podobną osłoną nie jest zalecane; może się pod nią zbierać wilgoć, która będzie powodować rdzewienie frezarki.
8. Oczyścić frezarkę z brudu i resztek trocin.
9. Opróżnić zbiornik paliwa używając odsysarki. Paliwa nie wylewaj, zutylizuj.

Przechowywanie zimą

Pod koniec sezonu maszyna powinna być przygotowania do przechowywania (lub jeśli nie będzie używana dłużej niż 30 dni). Paliwo, które będzie stało przez dłuższy czas (30 dni lub dłużej), może pozostawić lepkie pozostałości, które mogą uszkodzić gaźnik i zakłócić działanie silnika.

Stabilizatory paliwa są akceptowalną opcją w odniesieniu do lepkich pozostałości podczas przechowywania.. Dodawaj stabilizator do paliwa w zbiorniku lub w pojemniku. Zawsze używaj współczynników mieszania określonych przez producenta stabilizatora. Silnik należy uruchomić przez co najmniej 10 minut po dodaniu

stabilizatora, tak aby dotarł do gaźnika. NIE opróżniaj zbiornika paliwa i gaźnika, jeśli dodano stabilizator.

Ostrzeżenie

NIGDY nie przechowuj silnika z paliwem w zbiorniku w pomieszczeniach lub w słabo wentylowanych pomieszczeniach, w których opary paliwa może stykać się z otwartym płomieniem, iskrami lu ogniem, urządzeniami takim jak kocioł, zbiornik ciepłej wody, suszarka do odzieży itp. Jest to bardzo łatwopalne i nieostrożne użytkowanie i może spowodować poważne szkody dla osoby i mienia. Spuść paliwo do atestowanego pojemnika na zewnątrz i z dala od otwartego ognia. NIGDY n używaj benzyny do czyszczenia. Zamiast tego użyj smarowniczki i ciepłej wody

7.9 Przygotowanie do transportu

1. Aby skręcać i kierować maszyną, naciśnij dźwignię hamulca, aby zwolnić lewe koło.
2. Zgaś silnik i pozostaw do ostygnięcia co najmniej 5 minut przed transportem.
3. Odłącz przewód świecy zapłonowej.
4. Włącz hamulec postojowy podczas transportu.
5. Oczyć frezarkę z brudu i trocin.
6. Opróżnij zbiornik paliwa używając odsysarki. Paliwa nie wylewaj, zutylizuj. Przestrzegaj zasad ochrony środowiska.
7. Zachować ostrożność i stosuj bezpieczne techniki podnoszenia i przenoszenia podczas załadunku/rozładunku maszyny.
8. Zalecamy podnoszenie maszyny w 2 osoby.
9. Prawidłowo przymocuj maszynę za pomocą zatwierdzonych łączników, takich jak pasy napinacze, łańcuchy lub liny.
10. Przed transportem maszyny zawsze sprawdź zgodność z obowiązującymi przepisami ruchu drogowego.

7.10 Zamawianie części

Przy zamawianiu części zamiennych podaj następujące dane frezarki z tabliczki znamionowej, umieszczonej na obudowie:

• Typ urządzenia
• Numer artykułu
• Numer identyfikacyjny

W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [e-mail] – ułatw i to jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.

Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz znajdziesz na stronie internetowej producenta: www.krysiak.pl

UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.

Części zamienne złej jakości mogą uszkodzić frezarkę i skrócić jej żywotność.

Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych, względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.

1. Najpopularniejsze usterki

Problem	Możliwa przyczyna	Rozwiązanie
Silnik nie uruchamia się	Zawór paliwowy zamknięty.	Otworzyć zawór paliwa.
Błąd użytkownika	Zawór ssania otwarty.	Zamknąć ssanie przy zimnym silniku.
	Przełącznik silnika w pozycji OFF.	Włącz przełącznik silnika na ON
Układ paliwowy	Zbiornik paliwa pusty.	Napełnić paliwem.
	Maszyna przechowywana bez zachowania odpowiedniej procedury z rozdziału "Przechowywanie/przechowywa nie zimą".	Oczyścić zbiornik i opróżnić gaźnik.Napełnić zbiornik świeżym paliwem.
	Zanieczyszczenia, wody lub lód w układzie paliwowym.	Oczyścić zbiornik,przewody paliwowe i gaźnik i napełnij zbiornik świeżym paliwem.
	Problemy z gaźnikiem.	Udaj się do autoryzowanego serwisu
Świeca zapłonowa	Nieprawidłowy typ świecy zapłonowej.	Wymień świecę zapłonową.
	Nagromadzenie na elektrodach nagaru.	Sprawdzić szczelinę elektrody i oczyścić lub wymienić świecę zapłonową.
	Zwarcie.	Wymień świecę zapłonową.
	Benzyna lub olej na świecy zapłonowej.	Wyczyścić świecę zapłonową. Wystartuj z przepustnicą gazu ustawioną na MAX.
Brak iskry po serwisie	Uszkodzony przełącznik silnika, kabel lub zapłon.	Skontaktuj się z autoryzowanym serwisem.
Niska kompresja	Poważne uszkodzenie wewnątrz silnika lub wadliwe zawory.	Skontaktuj się z autoryzowanym serwisem.
Silnik jest bez mocy lub pracuje nierównomiernie
Filtr powietrza	Zatkany filtr powietrza.	Oczyścić lub wymienić filtr powietrza.
Układ paliwowy	Maszyna przechowywana bez zachowania odpowiedniej procedury z rozdziału "Przechowywanie/przechowywa nie zimą".	Oczyścić zbiornik i opróżnić gaźnik.Napełnić zbiornik odpowiednim paliwem.
(Niebieski dym z wydechu)(niebiesko-biały dym z wydechu)	Zbiornik wypełniony 2-suwowym olejem mieszanym.Zbiornik wypełniony olejem napędowym.	Oczyścić zbiornik, zbiornik z nagaru i opróżnić gaźnik.Napełnić zbiornik odpowiednim paliwem.Otworzyć zawór ssania.Oczyścić lub wymienić filtr powietrza.
(Czarny układ wydechowy)	Ssanie w lewo.Zatkany filtr powietrza.Problemy z gaźnikiem.	Skontaktuj się z autoryzowanym serwisem.
Układ zapłonowy	Nieprawidłowy typ świecy zapłonowej.Nagromadzenie nagaru na elektrodach.Zwarcie.Uszkodzony zespół zapłonowy.	Wymień świecę zapłonową.Sprawdź szczelinę elektrody i wyczyść lub wymień świecę zapłonową.Skontaktuj się z autoryzowanym serwisem Warsztat.

Problem	Możliwe rozwiązania
Pasek spada.	1. Koła pasowe nie są wyrównane.2. Napięcie paska jest niewystarczające. Wyregulować napięcie paska.
Pasek włącza się późno lub zsuwa.	1. Dokręcić pasek zgodnie z opisem w instrukcji obsługi.2. Wyregulować napięcie.
Pasek nie pozostaje ciasny po regulacji.	1. Sprawdzić, czy nie ma uszkodzeń osi, koła pasowego lub klucza. Upewnij się, że zestaw śrub są prawidłowo dokręcone.2. Wymień uszkodzone części.
Tarcza tnąca nie obraca się	1. Prędkość obrotowa silnika jest niewystarczająca do uruchomienia sprzęgła odśrodkowego.2. Napięcie paska jest niewystarczające. Wyregulować napięcie paska.3. Sprzęgło ma zużyte okładziny i sprężyny, i / lub łożyska sprzęgła.
Tarcza nadal się obraca.	1. Sprawdź, czy przepustnica gazu jest odłączona.2. Sprawdź, czy nie ma uszkodzeń na lince przepustnicy gazu.3. Sprawdź, czy linka przepustnicy gazu jest prawidłowo zamontowana na zaworze przepustnicy.4. Prędkość obrotowa silnika nie jest poniżej 1000 obr./min, co jest wymagane do odłączenia sprzęgła odśrodkowego.5. Sprawdzić sprężyny na okładzinach sprzęgła. Jeśli napięcie na okładzinach sprzęgła nie wystarczy, aby wyciągać okładziny z powrotem, wymienić sprężyny i okładziny sprzęgła.
Hamulec postojowy ślizga się	1. Wyregulować napięcie hamulca w sposób opisany w instrukcji obsługi.2. Sprawdzić, czy na lince hamulca lub dźwigni nie ma uszkodzeń.3. Sprawdzić zużycie klocków hamulcowych. W razie potrzeby wymień.

9. Gwarancja

Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione, powodują wygaśnięcie gwarancji.

Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika. W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących nadania przesyłki należy skontaktować się z gwarantem.

Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.

Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.

10. Usuwanie odpadów i recycling

Każde gospodarstwo jest użytkownikiem maszyn i urządzeń, a co za tym idzie – potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego można odzyskać surowce.

Użytkownik urządzenia zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzenia razem z odpadami domowymi. Przekaż je, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji. Starannie opróżnij zbiornik oleju oraz paliwa, oddaj frezarkę w punkcie recyklingu – użyte w produkcji elementy z tworzyw sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Nie wylewaj zużytego oleju i resztek paliwa do zlewu, ani do kanalizacji – oddaj go osobno w punkcie recyklingu. Informacje o dostępnym systemie zbierania zużytego sprzętu można znaleźć u sprzedawcy oraz w urzędzie miasta/gminy.

Przekaż wycięty materiał do kompostowania, nie wyrzucaj go do kontenera na śmieci.

Pamiętaj, że odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego!

W przypadku pytań zwrócić się o poradę do Centrum Serwisowego producenta.

Pamiętaj, że producent bezpłatnie przeprowadza utylizację przesłanych do niego zużytych i uszkodzonych swoich urządzeń.

11. Ryzyko resztkowe

Mimo tego, iż producent ponosi odpowiedzialność za konstrukcję frezarki, pewne elementy ryzyka są podczas pracy nie do uniknięcia:

• odrzucenie przedmiotu,
• uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy,
• uszkodzenie wzroku i twarzy przez odpryskujące elementy,
• pochwycenie i wplątanie odzieży w ruchome części.

Ocena ryzyka resztkowego

W przypadku przestrzegania wskazówek znajdujących się w niniejszej instrukcji zagrożenie resztkowe podczas użytkowania frezarki jest ograniczone. Niestosowanie się do zasad tu opisanych zwiększa ryzyko resztkowe.

12. RYSUNEK ZŁOŻENIOWY
