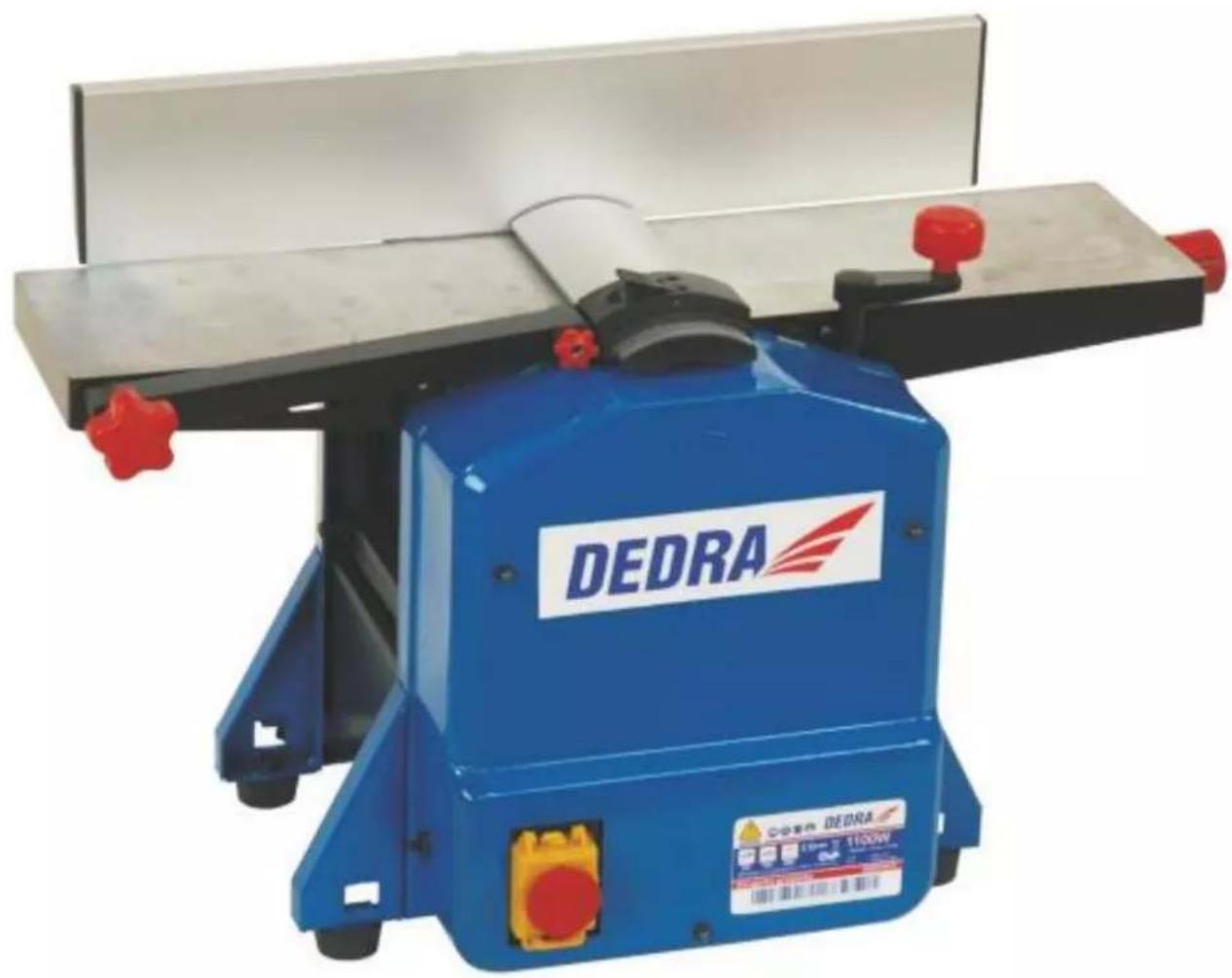

Typ produktu	Strugarka grubiarko-wyrówniarka stołowa
Model	DEDRA DED7812
Moc silnika	1100 W
Napięcie zasilania	230 V / 50 Hz
Prędkość obrotowa wrzeciona	8500 obr/min
Liczba ostrzy	2
Maksymalna szerokość strugania	152 mm
Maksymalna głębokość strugania (wyrówniarka)	3 mm
Maksymalna głębokość strugania (grubiarka)	2 mm
Maksymalna wysokość materiału (grubiarka)	120 mm
Wymiary stołu	660 x 152 mm
Wymiary prowadnicy	470 x 80 mm
Masa maszyny	21 kg
Poziom hałasu (ciśnienie akustyczne)	90,4 dB(A)
Poziom mocy akustycznej	103,4 dB(A)
Stopień ochrony IP	IP20
Zabezpieczenie przeciążeniowe	Termiczne (automatyczny wyłącznik)
Wyłącznik awaryjny	Czerwony grzybek STOP
Przeznaczenie	Struganie i grubościowanie drewna oraz tworzyw sztucznych
Konserwacja	Smarowanie rolek i kół pasowych co 10 godzin pracy; czyszczenie szczelin wentylacyjnych
Wymiana ostrzy	Możliwa; ostrza można ostrzyć maks. 3 razy
Wyposażenie standardowe	Prowadnica wzdłużna, klucz ampulowy 4 mm, korbka, osłona ostrza, pasek wielorowkowy
Gwarancja	24 miesiące

Często zadawane pytania - DED7812 DEDRA

Jak wymienić ostrza w strugarce DED7812?

Odłącz maszynę od zasilania. Przesuń i zablokuj listwę chroniącą nóż. Odkręć cztery śruby ampulowe blokujące docisk ostrza. Wyciągnij stare ostrze i docisk. Oczyść głowicę tnącą. Osadź nowe ostrze i docisk, delikatnie dokręć śruby. Wyreguluj położenie i wysokość ostrza, a następnie dokręć śruby mocujące. Powtórz dla drugiego ostrza. Sprawdź, czy są prawidłowo dokręcone.

Jak ustawić głębokość strugania w wyrówniarce?

Upewnij się, że maszyna jest odłączona od napięcia. Na końcu stolika nastawnego znajduje się pokrętło regulujące głębokość cięcia. Obracanie zgodnie z ruchem wskazówek zegara zmniejsza głębokość, przeciwnie – zwiększa. Odczytaj ustawioną wartość ze skali. Maksymalna głębokość to 2,5 mm; zalecana 0,5-1,5 mm.

Co zrobić, gdy maszyna nie uruchamia się?

Sprawdź, czy wtyczka jest prawidłowo włożona i czy jest napięcie w gniazdku. Upewnij się, że nie zadziałał bezpiecznik. Sprawdź, czy zamontowana jest osłona ostrza – bez niej maszyna nie uruchomi się. Jeśli to nie pomoże, wyłącznik może być uszkodzony i wymaga wymiany.

Jak podłączyć odciąg wiórów?

Zainstaluj rynnę odbioru trocin pod górnym stołem (dla wyrówniarki) lub na blacie górnego stołu (dla grubiarki). Podłącz do rynny odciąg wiórów. Pamiętaj, że podłączenie rynny jest wymagane do uruchomienia maszyny – blokada bezpieczeństwa uniemożliwi pracę bez niej.

Jakie materiały można obrabiać strugarką DED7812?

Maszyna jest przeznaczona do strugania jednorodnych materiałów, takich jak lite drewno i tworzywa sztuczne. Nie wolno obrabiać materiałów z elementami obcymi (śruby, gwoździe), gałęzi, okrąglaków, płyt wiórowych, sklejek ani materiałów klejonych.

Jak często wymagana jest konserwacja?

Co 10 godzin pracy należy nasmarować rolki podające materiał, koła pasowe i mechanizm napędowy. Regularnie sprawdzaj czystość szczelin wentylacyjnych silnika i utrzymuj w czystości stół oraz rolki.

Co zrobić, gdy silnik się przegrzewa?

Przegrzewanie może być spowodowane niedrożnością układu odbierania trocin. Oczyść otwory wentylacyjne i kanał wyrzutnika trocin. Jeśli problem nie ustąpi, maszyna może wymagać naprawy serwisowej.

Jak ustawić prowadnicę wzdłużną?

Dokręć prowadnicę dwoma śrubami ampulowymi M5x190 do tylnej powierzchni stołu. Aby zmienić kąt pochylenia, poluzuj dźwignię, pochyl prowadnicę do żądanego kąta (90°-135°) i dokręć dźwignię. Skala kąta znajduje się z boku.

Czy ostrza można ostrzyć?

Tak, ostrza można ostrzyć, ale nie więcej niż 3 razy, z maksymalnym przybraniem 0,05 mm za każdym razem. Po ostrzeniu należy je prawidłowo zamontować i wyregulować.

Jakie są ograniczenia wymiarowe obrabianych przedmiotów?

Nie wolno obrabiać przedmiotów krótszych niż 300 mm, węższych niż 19 mm, cieńszych niż 8 mm ani szerszych niż 152 mm. Maksymalne jednorazowe przybranie to 3 mm dla wyrówniarki i 2 mm dla grubiarki.

INSTRUKCJA OBSŁUGI DED7812 DEDRA

PL strugarka grubiarko-wyrówniarka

Instrukcja obsługi z kartą gwarancyjną

1. Bezpieczeństwo pracy
2. Przeznaczenie maszyny
3. Dane techniczne
4. Ograniczenia użycia
5. Przygotowanie do pracy
6. Podłączenie do sieci
7. Włączanie maszyny
8. Dostosowanie głębokości przybrania dlapozbywaniu się zużytego sprzętu
   strugarki-wyrównywarki
9. Struganie na grubiarce
10. Wymiana ostrza
11. Utrzymanie i konserwacja
12. Uwagi końcowe
13. Kompletacja maszyny
14. Samodzielne usuwanie usterek
15. Wykaz części rysunku złożeniowego
16. Informacja dla użytkowników o
    pozbywaniu się zużytego sprzętu

17. Karta Gwarancyjna

18. Zabezpieczenie przeciążeniowe

Deklaracja zgodności

Oddzielny dokument

UWAGA

Podczas pracy urządzeniem zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia prosimy o zapoznanie się z treścią Instrukcji Obsługi. Prosimy o zachowanie Instrukcji Obsługi i Deklaracji Zgodności.

Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji obsługi wpłynie na przedłużenie żywotności Państwa urządzenia.

Deklaracja Zgodności dołączona jest do urządzenia jako oddzielny dokument. W przypadku braku Deklaracji Zgodności należy skontaktować się z Dedra-Exim Sp. z o.o.

Kontakt:

DEDRA - EXIM Sp. z o.o.

05-800 Pruszków ul. 3 Maja 8

Tel. [phone] wew. 129,165;

fax [phone]

E-mail [e-mail], www.dedra.pl

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukcji Obsługi we fragmentach albo w całości bez zgody DEDRA-EXIM zabronione

Dedra-Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania

NAKAZ: PRZED UŻYCIEM PRZECZYTAĆ INSTRUKCJĘ!

NAKAZ: STOSOWAĆ ŚRODKI OCHRONY DRÓG ODDECHOWYCH

NAKAZ: STOSOWAĆ ŚRODKI OCHRONY SŁUCHU

NAKAZ: STOSOWAĆ OKULARY OCHRONNE

Tabliczka znamionowa

1. BEZPIECZEŃSTWO PRACY

Prosimy uprzejmie o dokładne zapoznanie się z treścią tego rozdziału, celem maksymalnego ograniczenia możliwości powstania urazu, bądź wypadku spowodowanego niewłaściwą obsługą lub nieznajomością Przepisów Bezpieczeństwa Pracy !!!

Ogólne warunki bezpieczeństwa miejsca pracy

Należy utrzymywać strefę pracy w porządku i czystości. Stanowisko żle oświetlone, na którym jest nieporządek może być przyczyną wypadku.

Nie pracować urządzeniem w pobliżu środków wybuchowych (łatwopalnych, gazów, pyłu itp.). Podczas pracy urządzeniem wytwarzane są iskry mogące być przyczyną zapłonu.

Dzieci nie mogą przebywać w pobliżu urządzenia w trakcie pracy. Urządzenie musi być tak przechowywane, aby było niedostępne dla dziecka. Przebywanie osób trzecich może skutkować utratą kontroli nad urządzeniem.

Bezpieczeństwo elektryczne

Wtyczka musi być dopasowana do gniazda zasilającego. Zabronione jest używanie przewodów, w których wtyczka była przerabiana. Zabronione jest używanie adapterów tyczki z uziemieniem ochronnym. Nie modyfikowane wtyczki i odpowiednie gniazda zmniejszają ryzyko powstania wypadku. Unikać kontaktu z uziemioną powierzchnią np.: lodówek, radiatorów, rur. Porażenie prądem jest większe, gdy ciało użytkownika jest uziemione.

Nie wystawiać urządzenia na działanie deszczu i wilgoci. Przedostanie się wody do urządzenia zwiększa ryzyko porażenia prądem.

Dbać o przewód zasilający. Nigdy nie używać przewodu do przenoszenia narzędzia, ciągnięcia lub wyciągania wtyczki z kontaktu. Przewód zasilający chronić przed działaniem ciepła, oleju, ostrych krawędzi lub ruchomymi częściami urządzenia.

Pracując narzędzia, które przeznaczone są do pracy na zewnątrz należy używać odpowiednich przedłużaczy (do pracy na zewnątrz pomieszczeń). Zastosowanie odpowiedniego przedłużacza zmniejsz ryzyko porażenia prądem.

Jeżeli urządzenie pracuje w wilgotnej atmosferze sieć zasilająca musi być wyposażona w zabezpieczenie różnicowo-prądowe (RDC).

Bezpieczeństwo osób

Zachować ostrożność. Podczas pracy narzędziem należy pracować z rozwagą i ostrożnością. Nie używać narzędzia, gdy jest się zmęczonym, pod wpływem leków, alkoholu lub innych środków odurzających (np.narkotyki). Nieuwaga może być przyczyną powstania urazu ciała.

W trakcie pracy należy używać środki ochrony indywidualnej. Zawsze używać okularów ochronnych. Noszenie wyposażenia ochronnego dostosowanego do rodzaju pracy elektronarzędzia zmniejsza ryzyko powstania obrażeń ciała.

Należy unikać niezamierzonego uruchomienia narzędzia. Zawsze należy upewnić się przed włożeniem wtyczki do kontaktu sieci zasilającej, czy wyłącznik jest w pozycji wyłączony. Podłączenie narzędzia do sieci zasilającej, przenoszenie, podczas gdy palec znajduje się na włączniku może być przyczyną wypadku.

Usunąć, wszelkie klucze narzędzia nastawcze przed uruchomieniem narzędzia. Klucze, narzędzia umieszczone się w ruchomych częściach urządzenia może być przyczyną wypadku.

Starać się nie przyjmować nienaturalnych pozycji przy pracy. Pozycja w trakcie pracy musi gwarantować utrzymanie równowagi i stabilność. Gwarantuje to lepsze panowanie nad narzędziem.

Należy mieć odpowiedni ubiór roboczy. Stój nie powinien być luźny, nie powinno się nosić luźniej i długiej biżuterii. Włosy luźne części stroju powinny być zabezpieczone przed możliwością przechwycenia przez ruchome części urządzenia.

Jeżeli można podłączyć do narzędzia urządzenie odsysające, wychwytujące pył, urobek należy upewnić się, że są prawidłowo podłączone i będą prawidłowo użyte. Urządzenia odsysające polepszają warunki pracy i zmniejszają ryzyko wystąpienia wypadku.

Obsługa urządzenia i jego eksploatacja

Nie przeciązać urządzenia. Do pracy należy używać narzędzi przeznaczonych do danego typu pracy. Dobry dobór narzędzia do wykonywanej pracy zwiększa wydajność i zwiększa bezpieczeństwo.

Nie używać urządzenia, w którym nie działa wyłącznik/włącznik. Tak wadliwe urządzenie należy oddać do naprawy.

Wyjąć wtyczkę z kontaktu (źródła zasilania) lub usunąć akumulator przed każdorazowym regulowaniem urządzenia. wymianą osprzętu lub zaprzestaniu pracy. Operacja ta zabezpiecza użytkownika przed niekontrolowanym uruchomieniem urządzenia.

Urządzenie należy przechowywać w taki sposób aby nie było dostępne dla dzieci. Osoby które nie zapoznały się z powyższymi punktami przepisów nie mogą obsługiwać tego urządzenia. Osoby nie znające przepisów bezpieczeństwa nie mające doświadczenia w obsłudze urządzenia są narażone na spowodowanie wypadku.

Urządzenie musi być poddawane przeglądom technicznym. Kontroli należy poddawać mocowania, prawidłowość działania części ruchomych, czy nie są zblokowane. Kontrola powinna obejmować sprawdzenie czy części nie są uszkodzone, pęknięte i nie będą powodem nieprawidłowego działania urządzenia. Wadliwe części należy oddać do naprawy.

Utrzymywać w czystości narzędzia tnące. Czyste narzędzia tnące rzadziej się ulegają zakleszczeniu, gdy są utrzymywane w czystości lepiej się je prowadzi.

Używanie elektronarzędzia, akcesoriów, narzędzi dodatkowych musi być zgodne z tą instrukcją. Nie przestrzeganie tych zasad może doprowadzić do powstania niebezpiecznych sytuacji.

Serwis

Naprawę elektronarzędzia może wykonywać jedynie wykwalifikowany fachowiec, przy zastosowaniu oryginalnych części. Postępowanie takie gwarantuje zachowanie bezpieczeństwa urządzenia.

2. PRZEZNACZENIE MASZYNY

Strugarka wyrówniarka stołowa jest produktem technologicznie zaawansowanym, zaprojektowanym do strugania płaszczyznowego jednorodnych materiałów jak drewno, tworzywa sztuczne itp. Maszyna pozwala wykonać podstawowe operacje planowania powierzchni elementów płaskich, które szczegółowo zostały opisane w dalszej części Instrukcji.

Strugarka grubiarka stołowa jest górno wrzecionowym, elektrycznym narzędziem przenośnym, zaprojektowanym do strugania płaszczyznowego takich jednorodnych materiałów jak: lite drewno i ewentualnie materiały drewnopochodne.

Maszyna pozwala wykonać podstawowe operacje planowania grubościowego powierzchni elementów płaskich, które szczegółowo zostały opisane w dalszej części Instrukcji.

3. DANE TECHNICZNE

Typ maszyny DED 7812

Silnik elektryczny jednofazowy, komutatorowy

Napięcie pracy 230V 50 Hz

Moc znamionowa silnika 1100 W

Stopień ochrony przed dostępem bezpośrednim IP 20

Ilość ostrzy 2

Prędkość obrotowa wrzeciona 8500 obr/min

Masa 21 kg

Emisja hałasu (wg ISO 7960 Aneks A 2/95)

Poziom ciśnienia dźwięku LPA 90,4 dB (A)

Poziom mocy dźwięku LWA 103,4 dB (A)

Niepewność pomiaru K 3 dB (A)

DANE TECHNICZNE STRUGARKI

Maksymalna szerokość planowania 152 mm

Maksymalna wartość przybrania 3 mm

Wymiar prowadnicy 470x80 mm

Zakres pochylenia prowadnicy 90° - 135°

Wielkość stołu 660x152 mm

DANE TECHNICZNE GRUBIARKI

Maksymalna szerokość planowania 152 mm

Maksymalna wysokość materiału 120 mm

Maksymalna wartość przybrania 2 mm

Maszyna może być użytkowana tylko w pomieszczeniach zamkniętych, o sprawnie działającej wentylacji.

4. OGRANICZENIA UŻYCIA

Strugarka DED7812 może być użytkowana tylko zgodnie z podanymi poniżej warunkami.

• Zabrania się obrabiania innych materiałów niż drewno i tworzywa sztuczne
• Nie zaleca się obrabiania strugarką materiałów łączonych klejem oraz płyt wiórowych, sklejek, płyt sprasowanych.
• Zabronione jest obrabianie materiałów łączonych elementami obcymi (śrubami, gwoździami, zszywkami, itp.).
• Zabronione jest obrabianie gałęzi, konarów, okrąglaków, kloców drewna itp.
• Zabrania się obrabiania przedmiotów : krótszych niż 300 mm, węższych niż 19 mm, cieńszych niż 8 mm, szerszych niż 152 mm.
• Zabrania się obrabiania przedmiotu na wartość jednorazowego przybrania większą niż 3 mm.
• Nie podawać materiału do obróbki cieńszym końcem. Podawać grubszym stosując minimalne przybranie. Zabielić jedynie powierzchnię przy pierwszym przejęciu materiału.
• Nie należy przeciązać maszyny. Przed cięciem należy odczekać aż ostrza osiągną maksymalną prędkość.
• Nie uruchamiać maszyny w momencie kontaktu materiału z nożami.
• Stołowa strugarka nie jest przeznaczona do zastosowań profesjonalnych lecz dla majsterkowiczów i użytku domowego.
• Wszelkie samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nie opisane w Instrukcji, a także użytkowanie niezgodne z zaleceniami i wskazówkami zawartymi w Instrukcji, spowoduje natychmiastową utratę Praw Gwarancyjnych.

5. PRZYGOTOWANIE DO PRACY

STRUGARKA WYRÓWNIARKA

Maszyna powinna być ustawiona na płaskiej, równej powierzchni (stół stolarski) w miejscu dobrze oświetlonym. Maszyna powinna być przytwierdzona do stołu, mocując ją czterema śrubami w otworach znajdujących się w stopach korpusu maszyny.

Należy upewnić się, że strugarka jest odłączona od sieci.

Zamocować prowadnicę wzdłużną i ustawić szerokość oraz kąt planowania, a następnie zamontować osłonę nastawną.

Użytkowanie maszyny można rozpocząć jedynie wtedy gdy zostaną zamontowane wszelkie zabezpieczenia ochronne. Urządzenie nie uruchomi sie, dopóki nie zostanie zamontowana osłona!

USTAWIENIE PROWADNICY WZDŁUŻNEJ

W celu zamocowania prowadnicy należy dokręcić prowadnice dwoma śrubami ampulowymi M5x190 (Fot. B-1) do tylnej powierzchni stołu. Zmianę kąta pochylenia uzyskuje się poprzez poluzowanie dźwigni (Fot. B-2) i pochylenie prowadnicy o wymagany kąt (Fot. C). Skala znajduje się z boku.

MONTAŻ RYNNY ODBIORU TROCIN

By zapewnić bezproblemową pracę, maszyna powinna mieć zainstalowaną rynnę odbioru trocin, do której należy podłączyć odciąg wiórów.

Podłączenie rynny odbioru trocin jest wymagane do zadziałania maszyny!

• Podnieść ramię górnej listwy zabezpieczającej ostrze (Fot. D-3), by odsłonić podłużne wycięcie z boku stołu (Fot. D),
• W rynnie wyciągnąć na zewnątrz oba klucze zabezpieczające (Fot. D-4),
• Opuścić dolny stół do pozycji minimalnej za pomocą korbki (Fot. D-5),
• Zamocować rynnę (Fot. E-6) pod spodem górnego stołu, w taki sposób by klucze zabezpieczające znalazły się na wysokości podłużnych wycięć (Fot. E-7),
• Zablokować rynnę kluczami zabezpieczającymi wsuwając je do wewnątrz tak by znalazły się w wycięciach stołu.

• Należy upewnić się, że strugarka jest odłączona od sieci, a następnie dokonać czynności przygotowawczych

• Zamontować korbkę przesuwu pionowego zespołu wrzeciona. Korbka znajduje się w opakowaniu wraz ze śrubą i podkładkami.

• Osadzić korbę na wałku i dokręcić kluczem ampulowym.

• Sprawdzić czy noże nie są poluzowane w uchwycie oraz czy nie wchodzą w kontakt z elementami stałymi maszyny. W razie potrzeby odpowiednio ustawić i dokręcić. Sposób mocowania i wymiany noży oraz ich ustawienia, opisano w dalszej części Instrukcji.

MONTAŻ RYNNY ODBIORU TROCIN

By zapewnić bezproblemową pracę, maszyna musi mieć zainstalowaną rynnę odbioru trocin, do której należy podłączyć odciąg wiórów.

Podłączenie rynny odciągu wiórów jest wymagane do zadziałania maszyny!

• Odkręcić prowadnicę wzdłużną.
• Przesunąć górną listwę zabezpieczającą (Fot. F-8) do pozycji zewnętrznej, tak by ostrze zostało odsłonięte (Fot. F).
• Podnieść ramię górnej listwy zabezpieczającej ostrze, by odsłonić podłużne wycięcie z boku stołu (Fot. F-7).
• Umieścić rynnę (Fot. G-6) na blacie górnego stołu tak by klucze znalazły się na wysokości podłużnych wycięć (Fot. G).
• Zablokować rynnę kluczykami wsuwając je do wewnątrz tak by znalazły się w wycięciach stołu (Fot. G).

! UWAGA

Użytkowanie maszyny można rozpocząć jedynie wtedy gdy zamontowane są wszystkie zabezpieczenia ochronne.

6. PODŁĄCZENIE DO SIECI

Przed podłączeniem maszyny upewnić się, czy napięcie zasilania odpowiada podanej na tabliczce znamionowej wartości.

Instalacja zasilająca maszynę powinna być wykonana przewodem miedzianym o minimalnym przekroju co najmniej 2,5 mm, powinna być poprowadzona od bezpiecznika o wartości 16 A, i winna spełniać przepisy bezpieczeństwa użytkowania (nieodzowne jest zastosowanie instalacji ochronnej).

Instalacja zasilająca winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły był przystosowany do nominalnego obciążenia.

Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy.

Okresowo sprawdzać stan techniczny kabla zasilającego. Nie ciągnąć za kabel zasilający.

W przypadku nawet krótkich przerw w zasilaniu układ bezpieczeństwa maszyny powoduje samoczynne odłączenie od sieci.

Pomimo tego, w przypadku samoczynnego zatrzymania się maszyny należy obowiązkowo nacisnąć przycisk O wyłącznika głównego i wyjąć wtyczkę z gniazdka.

Po ustaleniu przyczyn zaniku zasilania i rozwiązaniu problemu można kontynuować pracę.

7. WŁĄCZANIE MASZYNY

Włącznik maszyny znajduje się na części frontowej maszyny od strony podawczej materiału. Aby uzyskać dostęp do przycisków zasadniczych wyłącznika (Rys. H), należy odchylić pokrywê z czerwonym grzybkiem wyłącznika, naciskając zatrzask (z lewej strony czerwonego grzybka) i odchylając całość do góry. Przyciski zasadnicze wyłącznika oznakowane są: zielony "I" - służy do uruchamiania maszyny, czerwony "O" - służy do jej zatrzymania. Strugarka posiada także wyłącznik awaryjny STOP pozwalający na odłączenie napięcia bez konieczności dostępu do przycisków zasadniczych wyłącznika. Jego funkcję pełni włącznie czerwony grzybek wyłącznika. W przypadku konieczności natychmiastowego zatrzymania zespołu napędowego strugarki należy dłonią uderzyć w czerwony grzybek i zatrzasnąć pokrywę wyłącznika, odłączając tym samym dopływ napięcia do silnika maszyny.

8. DOSTOSOWANIE GŁĘBOKOŚCI PRZYBRANIA DLA STRUGARKI WYRÓWNIARKI

Upewnij się, że maszyna jest odłączona od napięcia.

Na końcu stolika nastawnego, umieszczone jest pokrętło (Fot. I-9) regulujące głębokość cięcia (przybrania). Obracając pokrętem zgodnie z ruchem wskazówek zegara, stolik będzie się unosił, a tym

samym głębokość cięcia będzie się zmniejszać. Obrót pokrętłem w kierunku przeciwnym spowoduje obniżenie się stolika, a tym samym wzrost głębokości cięcia. Ustawioną wielkość głęębokości strugania, możemy odczytać ze skali umieszczonej na tabliczce (znajdującej się obok korbki) (Fot. I-10).

Narzędzie może wykonywać operację strugania na maksymalną głębokość 2,5 mm. Dla bezpieczeństwa i jakości obrabianej powierzchni nie należy przekraczać tej wartości.

Głębokość strugania od 0,5 do 1,5 mm daje najlepsze wyniki.

! UWAGA

Przed przystąpieniem do użytkowania należy wykonać wszystkie czynności nastawcze i zainstalować wszelkie osłony przy wyjątkę z gniazdka wtyczce.

Zespół włącznika pokazano na RYS. H. Klawisz zielony oznaczony I uruchomienie, klawisz czerwony oznaczony O - zatrzymanie. Nigdy nie należy uruchamiać maszyny gdy obrabiany materiał leży na nożach strugarki. Po uruchomieniu, przed rozpoczęciem obróbki ależy pozwolić by maszyna nabrała pełnych zadanych obrotów. Podawanie obrabianego przedmiotu pokazano na RYS. J. Zbyt szybkie podawanie przedmiotu pogarsza jakość obróbki. Materiał należy obrabiać zgodnie z kierunkiem włókien.

W przypadku obrabiania krótkich kawałków, zawsze należy używać obu docisków, będących w standardowym wyposażeniu maszyny.

9. STRUGANIE NA GRUBIARCE

Upewnij się, że maszyna jest odłączona od napięcia.

- Ustawić żądaną wysokość za pomocą korbki (Fot. K-5). Wysokość odczytać na skali. 1 obrót = 3 mm.

- Wsuń drewno w przestrzeń między stołami.

W czasie pracy stół powinien być nasmarowany. Podczas strugania przez dłuższy czas zwłaszcza mokrego drewna, materiał podczas ciągnięcia może się zatrzymać. W tym wypadku należy nasmarować ponownie stół.

10. ZABEZPIECZENIE PRZECIAŻENIOWE

Strugarka jest wyposażona w termiczne zabezpieczenie przeciążeniowe. Przycisk zabezpieczenia przeciążeniowego umieszczono obok wyłącznika maszyny po jego lewej stronie. W przypadku przeciążenia maszyny podczas pracy czujnik przerywa dopływ prądu i przycisk włącznika wysuwa się na zewnątrz. Aby maszynę uzbroić ponownie należy po pewnym czasie od momentu zadziałania zabezpieczenia przeciążeniowego wcisnąć przycisk włącznika. Maszyna jest gotowa do pracy. Należy jednak pamiętać, że czas po jakim da się wcisnąć przycisk włącznika jest uzależniony od temperatury otoczenia i ostygnięcia silnika by osiągnął normalną temperaturę.

11. WYMIANA OSTRZA

Podczas wymiany ostrza maszyna powinna być odłączona od źródła zasilania!

- Przesuń i zablokuj pokrętłem listwę chroniącą nóż.

- Odkręć cztery śruby ampulowe blokujące docisk ostrza i ostrze

- Wyciągnij ostrze i docisk ostrza z głowicy tnącej

- Oczyć pył i wióry z głowicy tnącej oraz docisku noża

- Osadzić nowe ostrze na głowicy tnącej i przyłożyć docisk

- Delikatnie dokręcić głowice i nóż śrubami ampulowymi. Nie dokręcać śrub do końca.

- Sprawdzić i wyregulować położenie i wysokość ostrza

- Dokręcić śruby mocujące ostrze

- Powtórzyć procedurę by wymienić drugie ostrze

- Sprawdzić czy ostrza są prawidłowo dokręcone i zamocowane

Ostrza używane w strugarce mogą zostać wymienione lub naostrzone. W przypadku ostrzenia noży nie należy ostrzyć więcej niż 3 razy z maksymalnym przybraniem 0,05 mm. Ostrza używane w maszynie nie podlegają zwrotowi.

12. UTRZYMANIE I KONSERWACJA

Podczas wszystkich prac konserwacyjnych, maszyna powinna być odłączona od źródła zasilania! Po każdych 10 godzinach pracy zaleca się nasmarowanie następujących części:

- rolki podające materiał, znajdujące się w dolnej części stołu

- koła pasowe i mechanizm napędowy

Rolki podające materiał oraz płaszczyzna stołu powinny być utrzymane w czystości.

By zapobiec przegrzewaniu się silnika, należy regularnie sprawdzać czystość szczeliny wentylacyjnej silnika. W przypadku zauważenia błędnej pracy obrotowej noży (ślizganie, zatrzymywanie) oraz błędnej pracy walków posuwu materiału zaleca się wymianę paska napędzającego wałki posuwu materiału grubościówki.

By wymienić pasek, należy odkręcić 3 nakrętki o łbie sześciokątnym kluczem „8”. Po odkręceniu i zdjęciu przedniej płyty korpusu, zdjąć zużyty przedni pasek i wymienić na nowy. Złożyć maszynę i dokręcić nakrętki.

13. UWAGI KOŃCOWE

Przy zamawianiu części zamiennych, prosimy opisać uszkodzoną część, podając orientacyjny termin zakupu strugarki. W okresie gwarancyjnym, naprawy dokonywane są na zasadach podanych w Karcie Gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca jest obowiązany do przyjęcia reklamowanego produktu), albo przesłać do Serwisu Centralnego DEDRA EXIM. Adres podany jest poniżej oraz w Karcie Gwarancyjnej. Prosimy dołączyć Karę Gwarancyjną wystawioną przez Importera. Bez tego dokumentu naprawa będzie taktowana jako pogwarancyjna. Po okresie gwarancyjnym naprawy wykonuje Serwis Centralny . Uszkodzony produkt należy wysłać do Serwisu ( koszt wysyłki pokrywa użytkownik).

14. KOMPLETACJA MASZYNY

Wraz z maszyną, jako jej wyposażenie znajduje się:

prowadnica wzdłużna (kpl), klucz ampulowy 4mm (1szt.), korbka (1szt.), śruba M5x15mm (1szt.), podkładka 5mm (1szt.), podkładka sprężynująca 5mm (1szt.), plastikowa osłona ostrza z króćcem odciągu wiórów (1szt.), pasek wielorowkowy (1szt.).

1. SAMODZIELNE USUWANIE USTEREK

PROBLEM	PRZYCZYNA	ROZWIAZANIE
Maszyna nie działa	Kabel zasilający jest źle podłączonyBrak lub niewłaściwe napięcie sieciUszkodzony wyłącznikZapchane otwory wentylacyjne	Wcisnąć głębiej wtyczkę do gniazdka, sprawdzić kabelSprawdzić napięcie w gniazdku, sprawdzić czy nie zadziałał bezpiecznikWymienić wyłącznik na nowy
Silnik przegrzewa się	Niedrożność układu odbierającego trociny	Oczyścić otwory wentylacyjne
Maszyna rusza z trudem	Zatarte łożyska silnika	Oczyścić kanał wyrzutnika trocinPrzekazać maszynę do naprawy
Maszyna traci moc	Tępe noże	Naostrzyć noże ew. Wymienić

1. Wykaz części rysunku złożeniowego

Nr części	Opis	Nr części	Opis
1	Śruba	26	Podkładka blokująca
2	Wkładka przewodu	27	Nakrętka heksagonalna
3	Część górna pokrywy bocznej	28	Śruba
4	Śruba	29	Osłona izolująca
5	Podkładka blokująca	30	Śruba
6	Podkładka gumowa	31	Płyta boczna, lewa
6-1	Nakrętka heksagonalna	32	Skala głębokości cięcia
7	Pokrywa silnika	33	Śruba
8	Śruba	34	Podkładka blokująca
9	Nakrętka	35	Podkładka
10	Nakrętka	36	Podkładka
11	Podkładka blokująca	37	Podkładka blokująca
12	Podkładka	38	Nakrętka heksagonalna
13	Kątownik	39	Nakrętka
14	Śruba	40	Sworzeń
15	Łańcuch	41	Śruba
16	Korbka	42	Zacisk przewodu
17	Czop	43	Podkładka gumowa
18	Wrzeciono krótkie	44	Pasek
19	Stół	45	Podkładka
19-1	Nakrętka wrzeciona	46	Podkładka blokująca
19-2	Osłona izolująca	47	Śruba
20	Wskaźnik	48	Sworzeń
21	Podkładka blokująca	49	Podkładka
22	Podkładka	50	Śruba
23	Śruba	51	Linka
24	Koło łańcuchowe	52	Plastikowa nakrętka zabezp.
25	Podkładka	53	Wyjście

Nr części	Opis	Ilość
54	Śruba
54-1	Podkładka
54-2	Podkładka blokująca
54-3	Sworzeń
54-4	Śruba
54-5	Skala
54-6	Śruba
55	Występ ustalający
56	Gumowy zacisk
57	Przewód zasilający
58	Kaptur ochronny
59	Skrzynka włącznika
60	Sworzeń
61	Wyłącznik termiczny
62	Sworzeń
63	Sworzeń
64	Sworzeń
65	Terminal
66	Przełącznik
67	Nakrętka
68	Pierścień blokujący
69	Podkładka
70	Koło łańcuchowe
71	Tuleja kwadratowa
72	Przekładnia
73	Pierścień blokujący
74	Koło pasowe
75	Łopatki, komplet

Nr części	Opis	Ilość
76	Sprężyna powrotna
77	Trzpień
78	Sworzeń
79	Podkładka blokująca
80	Podkładka
81	Koło łańcuchowe
82	Łańcuch
83	Tarcza pasa
84	Sworzeń
85	Sworzeń
86	Pasek
87	Płyta wspierająca
88	Trzpień
89	Sworzeń
90	Podkładka blokująca
91	Koło pasowe silnika
92	Silnik
93	Rowkowane łożysko kulkowe
94	Oślona łożyska
95	Podkładka blokująca
96	Nakrętka heksagonalna
97	Sworzeń ściskany
98	Podkładka
99	Sworzeń
100	Walek posuwu wyjściowego
101	Zapadka
102	Walek posuwu wejściowego
103/116	Sprężyna powrotna
104	Tuleja łożyska
105	Trzpień
106	Podkładka
107	Zapadka
108	Sworzeń
109	Uchwyt
110	Noże
111	Łoże noża
111-1	Sworzeń
111-2	Trzpień
112	Sworzeń
113	Łożysko igiełkowe
114	Nasadka łożyska
115	Owiewka blaszana
117	Wskaźnik plastikowy
118	Przednia pokrywa stołu
119	Mechanizm dźwigowy
120	Swożeń
121	Pokrętło ręczne
122	Pokrywa
122-1	Śruba
122-2	Podkładka blokująca
122-3	Nakrętka heksagonalna
123	Pokrętło ręczne
124	Skala
125	Kołek gwintowany
126	Pokrywa
127	Rurka o przekroju kwadrat.

Nr części	Opis	Ilość
127-1	Pokrywa
128	Przekładka
128-1	Pierścień blokujący
128-2	Pierścień blokujący
129	Pokrętło ręczne
130	Swożeń
131	Łącznik krańcowy
132	Pokrywa włącznika
132-1	Podkładka
132-2	Swożeń
133	Kołek gwintowany
134	Rdzeń hamujący
134-1	Podkładka
134-2	Nakrętka heksagonalna
135	Wrzeciono długie
136	Nakrętka heksagonalna
137	Podkładka blokujaca
138	Podkładka
139	Tylna pokrywa stołu
140	Osłona noża
141	Wrzeciono
142	Rdzeń krótki
143	Prowadnica
144	Prowadnica
145	Nakrętka
146	Swożeń
147	Rdzeń szpilkowy
148	Swożeń

Nr części	Opis	Ilość	Nr części	Opis	Ilość
149	Pokrętło ręczne		156	Swożeń
150	Element ukosowania		157	Odciąg wiórów
151	Rdzeń długi		158	Klucz
152	Ostona prowadnicy		159	Pokrywa
153	Zacisk		160	Swożeń
154	Podkładka		161	Popychacz
155	Podkładka blokująca		162	Klucz heksagonalny

17. INFORMACJA D LA UŻYTKOWNIKÓW O POZBYWANIU SIĘ URZĄDZEŃ ELEKTRYCZNYCH I ELEKTRONICZNYCH

(dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi. Prawidłowe

postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku

podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol dotyczy tylko krajów Unii Europejskiej.

W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

Notatki:

W domu możesz zrobić z nami wszystko!

Dziękujemy za dokonanie wyboru elektronarzędzi DEDRA.

Zapraszamy do wypróbowania także innych naszych narzędzi i elektronarzędzi, przeznaczonych do obróbki drewna, ceramiki i metalu.

Wśród nich znajdą Państwo między innymi:

	Pilarki tarczowe do drewna stołowe, taśmowe, ręczne oraz kątowe 600 W - 3000 W
	Strugarki grubościowe, wyrówniarki oraz strugi elektryczne ręczne
	Wyrzynarki przenośne
	Przecinarki do płytek ceramicznych z tarczami diamentowymi
	Młotowiertarki, wiertarki stołowe i ręczne, wiertarko-wkrętarki akumulatorowe
	Przecinarki taśmowe do metalu
	Szlifierki kątowe
	Wciągniki elektryczne
	Piły tarczowe do drewna z węglikami spiekanymi oraz uniwersalne o średnicach do 600 mm
	Diamentowe piły tarczowe do cięcia ceramiki oraz jej szlifowania o średnicach 110 mm-350 mm
	Diamentowe koronki do ceramiki
	Wycinacze otworów z nasypem węglika wolframu oraz pilniki
	Otwornice do drewna
	Mieszaki do zapraw, tynków, klejów oraz farb
	Komplety kluczy, nasadek, końcówek roboczych
	Wkrętaki, kombinerki, szczypce, cęgi
	Zestawy wierteł do drewna, ceramiki i metalu
	Zestawy wierteł oraz dług do młotowiertarek
	Piły ręczne oraz brzeszczoty
	Miarki zwijane oraz składane, noże
	Poziomnice, poziomnice laserowe, poziomnice wodne, łaty murarskie
	Noże do szkła, przyssawki, oleje
	Torby narzędziowe
	oraz wiele innych narzędzi i akcesoriów

Zapraszamy do odwiedzenia naszej strony internetowej www.dedra.pl lub bezpośredni kontakt z nami. Wszelkich niezbędnych informacji udzielą Państwu nasi pracownicy z działów handlowego oraz technicznego. Do Państwa dyspozycji jest serwis elektronarzędzi DEDRA z możliwością zakupu dowolnej części zamiennej do wszystkich naszych maszyn.

Karta Gwarancyjna

Pieczęć sprzedawcy

Data i podpis ....

Nr katalogowy: DED7812

Nazwa: Strugarka

Numer partii: ....

Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

WARUNKI GWARANCJI

1. Gwarantujemy sprawne działanie produktu, zgodnie z warunkami techniczno - użytkowymi opisanymi w Instrukcji Obsługi. Udzielamy gwarancji na okres 24 miesięcy licząc od daty zakupu uwidocznionej w niniejszym dokumencie. Gwarancja obowiązuje na całym terenie Rzeczypospolitej Polskiej i UE. Adresy serwisów dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu dla danego kraju zobowiązania gwaranta realizuje serwis centralny. Reklamacja winna być zgłoszona pisemnie w okresie trwania gwarancji.
2. Gwarantowi przysługuje uprawnienie do wyboru sposobu zaspokojenia uznanych roszczeń gwarancyjnych (nieodpłatna naprawa, wymiana produktu na nowy lub odstąpienie od umowy).
3. Gwarancja obejmuje wyłącznie uszkodzenia powstałe w okresie obowiązywania gwarancji, które wyniknęły z przyczyn tkwiących w sprzedanym produkcie lub nieprawidłowości spowodowanych złą technologią wykonania.
4. Wady ujawnione w okresie gwarancyjnym będą usunięte przez DEDRA-EXIM w terminie nie dłuższym niż 14 dni roboczych od dnia dostarczenia do serwisu. Czas naprawy może się przedłużyć w wypadku konieczności sprowadzenia części niezbędnych do naprawy, o czym użytkownik zostanie powiadomiony.

5. Reklamowany produkt winien być dostarczony do punktu sprzedaży. Warunkiem rozpatrzenia reklamacji jest :

6. przedstawienie prawidłowo wypełnionej Karty Gwarancyjnej,

7. przedstawienie dokumentu potwierdzającego fakt dokonania zakupu wraz z datą sprzedaży (np. paragon, faktura VAT)

8. dostarczenie pełnej kompletacji zgodnie z punktem „kompletacja” w instrukcji obsługi.

9. Gwarancja nie obejmuje wad powstałych w wyniku:

10. użytkowania niezgodnego z przeznaczeniem i zaleceniami Instrukcji Obsługi,

11. przeciążenia urządzenia, prowadzącego do uszkodzenia silnika, elementów przekładni mechanicznej lub innych elementów urządzenia,
12. dokonywania napraw przez osoby nieupoważnione,
13. dokonywania modyfikacji w konstrukcji,
14. uszkodzeń mechanicznych, fizycznych, chemicznych, spowodowanych siłami i czynnikami zewnętrznymi, zanieczyszczeniem mikrośrodowiska

15. uszkodzeń będących następstwem: montażu niewłaściwych części lub osprzętu, stosowania niewłaściwych smarów, olejów, środków konserwujących

16. Gwarancji nie podlegają części ulegające naturalnemu zużyciu w czasie eksploatacji takie jak: bezpieczniki termiczne, szczotki elektrografitowe, linki napędowe, paski klinowe, uchwyty narzędziowe, końcówki robocze elektronarzędzi (piły tarczowe, wiertła, frezy, itp.).

17. Tabliczka znamionowa urządzenia powinna być czytelna. Reklamowany egzemplarz należy dokładnie zabezpieczyć przed uszkodzeniami w transporcie. Na ile to możliwe dostarczyć w oryginalnym opakowaniu.

Oświadczenie Nabywcy

Warunki gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

DEDR A EXIM Sp. z o.o. 05-80 0 Prusz ków u1. 3 Maja 8
tel: (+ 48 / 2 2) 73-83-777
fax: [phone]
http://www.dedra.pl

ADNOTACJE O DOKONANYCH NAPRAWACH
DED7812

L.P.	Data zg3oszenia do naprawy	Data wykonania naprawy	Zakres naprawy , opis czynności naprawczych	Podpis wykonuj1cego naprawê
