INSTRUKCJA OBSŁUGI Winger Ultradesk

Parametr	Min	Normal	Max	Warunki testu	Jednostka
Napięcie (DC)	4,45	5	5.20		V
Moc znamionowa		2.25			W
Moc maksymalna		2.50			W
Maksymalne natężenie		450			mA
Temperatura oloczenia	-20		60		°C

FUNKCJE

1. Zmiana trybu oświetlenia: sprawdź, czy oświetlenie jest włączone, następnie naciśnij przycisk "C1", aby zmienić tryb. Dostępnych jest w sumie 14 trybów oświetlenia.
2. Włączanie i wyłączanie: naciskaj przycisk "()" przez 3-4 sekundy, aby wyłączyć oświetlenie.
   Jeżeń chcesz ponownie włączyc oświetlenie, poworz opisaną procedurę.
3. Zapis trybu oświetlenia: w momencie wyłączania oświetlenia, zostaje automatycznie zapisany ostatni używany tryb. Gdy ponownie włączysz oświetlenie, automatycznie aktywuje się ostatni wykorzystywany tryb.

ROZWIAZYWANIE PROBLEMÓW

1. Jeśli oświetlenie nagle zaczyna migać, włącz ponownie system (wyłącz i włącz oświetlenie).
   Jesni procedura resetu nie usanęta problemu, sprawoz zrodło zastania dianka.
2. Jeśli oswietienie nie włącza się, prosze sprawdz zasilanie oraz połączeła wszystkich kabli.

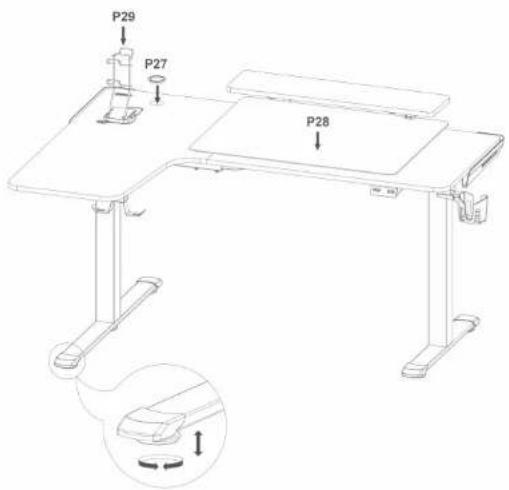

PO MONTAŻU

Proszę upewnii się, że produkt został postawiony na płaskiej i równej powierzchni. Jeżeli produkt lekko się kiwa, dokonaj odpowiedniej regulacji na słopkach.

Zachowaj instrukcję!

Zachowej niniejszą instrukcję, aby móc sięgać do niej w przyszłości.

Podnieś, nie przesuwaj!

Jeśli choesz przemieścić produkt, podnieś go, nie przesuwaj go po podłodze.

CZEŚCI

(P1)X1

(P2)X1

(P3)X2

(P4)X1

(P5)X1

(P6)X1

(P7)X1

(P8)X3

(P9)X2

(P10)X1

(P11)X2

(P12)X1

(P13)X1

(P14)X1

(P15)X1

(P16)X1

(P17)X1

(P18)X1

(P19)X1

(P20)X1

(P21)X1

(P22)X1

(P23)X10

(P24)X2

(P25)X5

(P26)X4

(P27)X1

(P28)X1

(P29)X1

(P30)X1

HARDWARE

(1)X8

(2)X8

(3)X20

(4)X20

(5)X2

(6)X16

(7)X2

(8)X5

K5
(9)X1

K4
(10)X1

(11)X1

AUTOMATYCZNE PRZYPOMNIENIE

Jeśli pulpit pozostaje w tej samej pozycji przez co najmniej 45 minut, na wyświetlaczu pojawia się przypomnieniec "Chr" Komunikat ten można skasować poprzez wciśnięcie dowolnego przycisku. Po minucie jest on kasowany automatycznie. Komunikat wyświetla się 3 razy z rzędu i ma przypominać o przerwach w pracy z komputerem.

KOMUNIKATY O BŁĘDACH (OPISY BŁĘDÓW I ROZWIAZANIA)

E01. E02	problem z połączeniem między nogami i sterownikiem	1. naciśnij przycisk NA DÓŁ lub DO GÓRY, jeśli nadał wyświetla się kod E1 lub E2, sprawdź wszystkie kable i wtyczki, sprawdź dokładnie połączenia między silnikami i sterownikiem2. jeśli krok 1, nie rozwiązał problemu, sprawdź jeszcze raz dokładnie wtyczki silników jeśli problem nadal występuje, wymienić sterownik jeśli wyświetli się nowy, inny kod błędu, problem występuje w nogach
E03. E04	przociążenie nóg lub problem z silnikiem	usuń z pulpitu zbędne przedmioty, aby obciążenie nie prekraczało 90 kilogramów, włącz ponownie biurko, jeśli problem nadal występuje, wymienić sterownik jeśli wyświetli się nowy, inny kod błędu, problem występuje w nogach
E05. E06	bląd czujnika w nogach	1. naciśnij przycisk NA DÓŁ lub DO GÓRY, jeśli nadał wyświetla się kod E5 lub E6, sprawdź wszystkie kable i wtyczki2. jeśli punkt 1, nie rozwiązał problemu, podłącz na nowo silniki, jeśli problem nadal występuje, wymienić sterownik jeśli wyświetli się nowy, inny kod błędu, problem występuje w nogach
E07	problem z zasilaniem sterownika	połącz ponownie kabel główny (10s), następnie wykonaj procedurę resetu, jeśli problem nadal występuje, wymienić sterownik
E08. E09	problem z nogami	jeśli problem powtarza się po wykonaniu restartu, wymienić sterownik
E10. E11	problem ze sterownikiem	jeśli problem powtarza się po wykonaniu restartu, wymienić sterownik
E12	zie ustawienie nóg	naciskaj przyciski NA DÓŁ i DO GÓRY aż na wyświetlaczu zobaczysz “—”, przestań naciskać przyciski, a biurko wczyta ponownie ustawienia standardowe
E13	przeciążenie termiczne	wyłączyć biurko na 20 minut, aby obniżyć temperaturę
E14. E15	zablokowana noga	podłącz ponownie kable do silników, jeśli problem nadal występuje, wymienić sterownik jeśli wyświetli się nowy, inny kod błędu, problem występuje w nogach
E16	zie ustawienie nóg	naciskaj przycisk NA DÓŁ aż na wyświetlaczu zobaczysz “—”, przestań naciskać przycisk, a biurko wczyta ponownie ustawienia standardowe
RST	problem z zasilaniem	naciskaj przycisk NA DÓŁ aż na wyświetlaczu zobaczysz “—”, przestań naciskać przycisk, a biurko wczyta ponownie ustawienia standardowe
na łwości dosta w sterowniku	problem z zasilaniem sterownika	sprawdź wszystkie kable i wtyczki, sprawdź połączenia między silnikami oraz sterownikiem, sprawdź i podłącz ponownie kabel główny, jeśli problem nadal występuje, wymienić sterownik

INSTRUKCJA OBSŁUGI

Przyciski Góra / Dół

Naciśnij ∧ aby podnieść biurko, gdy zwolnisz przycisk, biurko się zatrzyma.

Naciśnij V aby obniżyć blurko, gdy zwołnisz przyciski, blurko się zatrzyma.

Kiedy nacismiesz krotko ∧ / ∨, wtedy blunko zmieni tylko lekko pozycję, aby moc dokładnie ustawić ulubiona wysokość.

Zapis ustawień pozycji

USTAWIENIE POZYCJI: Użytkownik może zapisać dwie pozycje. Ustaw oczekiwaną wysokość, następne wciskaj przycisk "1" lub "2": przez 4 sekundy, aż na wyświetlaczu pojawi się migający kod "S-1" lub "S-2", co potwierdza udany zapis pozycji.

ZMIANA POZYCJI: Podczas przemieszczania pulpitu naciśnij przycisk "1" lub "2", aby skasować zapamietane ustawienia.

WCZYTYWANIE POZYCJI: Naciśnij dwa razy przycisk "1" lub "2", aby wczyłać zapisaną pozycię Gdy biurko się porusza, możesz w każdym momencie je zatrzymać poprzez naciśnięcie dowolnego przycisku.

Zapis najniższej pozycji

USTAWIENIE POZYCJI: Ustaw preferowaną wysokość biurka, następnie przytrzymaj

przez 5 Sekund przyciski "2" i "DOŁ", aż na wyświetdczu pojawi się kod "do".

co potwierdza udany zapis pozycji.

Gdy pożniewej biurko wrób do tego ustawienia, na wyswietlaczu będzie pokazywany kod -Lo KASDIWANIE USTAWIEN:

KASOWANIE OSTAMEN.

Opcia 2 - Ustaw najniższa pozycie, aby wyświetłącz pokazal kod "-Lo".

przytrzymaj przez 5 sekund przyciski "2" i "DÓŁ", aż na wyświetlaczu pojawi się kod "-do".

który potwierdza zakończenie procedury.

Zapis najwyższej pozycji

USTAWIENIE POZYCJI: Ustaw preferowaną wysokość biurka, następnie przytrzymaj

przez 5 Sekund przyciski "1" i "GORA", aż na wyświetlaczu pojawi się kod "-up"

co potwiercza udany zapis pozycji.

Gdy później biurko wroci do tego ustawienia, na wyświetlaczu będzie pokazywany kod "-nl".

KASOWANIE OSTAWIEN.

Opcja 1 - Zdobacz procedura resetu

Opcja 2 - Osiaw najnizszą pozycję, boy wyswiebacz pokażar kod -41

przytrzymaj przez 5 sekund przyciski "1" i "GORA", aż na wyswietlaczu pojawi się kod "-up".

który potwierdza zakonczenie procedury.

Ustawienia standardowe

Naciśnii i przytrzymaj oba przyciski ∧ / V . aż na wyłwieflaczu pojawi się kod "—".

następnie zwolnij przyciski, a blurko automatycznie rozpoczęcie proces powrotu do ustawień.

Kiedy biurko przestanie się podnosić i obniżać, oznacza 10, że cała procedura została zakończona.

Powrót do ustawień fabrycznych

Jeśli na wyświetlaczu pojawł się kod błędu "rST" lub "E16", naciśnij i trzymaj przez 5 sekund V, aż na wyświetlaczu zacznie migać kod "---", wtedy zwolnij przycisk, a biurko rozpocznie automatyczny proces powrotu do ustawień fabrycznych.

Kiedy biurko przestanie się podnosić i obniżać, oznacza to, że cała procedura została zakończona.

1

2

3

21

4

19

Przed dolręczeniem śrub upewnij się, że obie części pulpitu są odpowiednio ułożone względem siebie i przylegają do siebie na całej długości krawędzi.

15
