Typ produktu	Kosiarka elektryczna
Model	FZR 4005-127BH
Marka	Fieldmann
Zasilanie	230 V / 50 Hz, 1200 W
Szerokość koszenia	32 cm
Wysokość koszenia	20-60 mm (regulacja centralna)
Pojemność kosza	30 L
Masa	8,5 kg
Wymiary (dł. x szer. x wys.)	120 x 35 x 40 cm
Długość przewodu	15 m
Poziom hałasu	85 dB
Wibracje	<2,5 m/s²
Zabezpieczenie	Wyłącznik bezpieczeństwa (dwuręczny)
Składany uchwyt	Tak
Materiał obudowy	Tworzywo sztuczne
Ostrze	Stal hartowana, wymienne
Regulacja wysokości	Centralna, 5-stopniowa
Kosz na trawę	Miękki, z wskaźnikiem napełnienia
Gwarancja	24 miesiące
Kolor	Zielony/Czarny

Często zadawane pytania - FZR 4005-127BH Fieldmann

Jak uruchomić kosiarkę Fieldmann FZR 4005-127BH?

Aby uruchomić kosiarkę, podłącz przewód zasilający do gniazdka 230 V. Następnie naciśnij i przytrzymaj przycisk bezpieczeństwa na uchwycie, a drugą ręką pociągnij dźwignię uruchamiania. Po uruchomieniu silnika zwolnij przycisk bezpieczeństwa, ale trzymaj dźwignię w trakcie koszenia.

Jak wyregulować wysokość koszenia w kosiarkę Fieldmann?

Regulacja wysokości koszenia odbywa się centralnie za pomocą dźwigni znajdującej się na obudowie. Przesuń dźwignię w żądaną pozycję (5-stopniowa skala) – zakres od 20 do 60 mm. Ustaw wysokość przed rozpoczęciem koszenia, przy wyłączonym silniku.

Jak często należy ostrzyć ostrze w kosiarkę Fieldmann?

Ostrze należy ostrzyć co 20-25 godzin pracy lub gdy zauważysz, że trawa nie jest równo przycinana. Do ostrzenia używaj pilnika lub ostrzałki. Pamiętaj, aby przed zdjęciem ostrza odłączyć kosiarkę od zasilania i nosić rękawice ochronne.

Co zrobić, gdy kosiarka się zatyka?

Jeśli kosiarka się zatyka, natychmiast zwolnij dźwignię uruchamiania i odczekaj, aż ostrze się zatrzyma. Odłącz przewód zasilający. Usuń nagromadzoną trawę z otworu wyrzutowego i kosza. Sprawdź, czy ostrze nie jest tępe lub uszkodzone. Używaj kosiarki do koszenia suchej trawy, aby uniknąć zatykania.

Jak przechowywać kosiarkę zimą?

Przed zimowym przechowywaniem wyczyść kosiarkę dokładnie, usuń resztki trawy i brudu. Sprawdź stan ostrza i ewentualnie naostrz lub wymień. Przechowuj kosiarkę w suchym, zadaszonym miejscu, najlepiej w oryginalnym opakowaniu. Zwinięty przewód zabezpiecz przed uszkodzeniami.

Czy mogę kosić mokrą trawę kosiarką Fieldmann?

Nie zaleca się koszenia mokrej trawy, ponieważ może to prowadzić do zatykania kosiarki, nierównego koszenia oraz zwiększonego ryzyka poślizgu. Mokra trawa skleja się i obciąża silnik. Kosić należy wyłącznie suchą trawę.

Jak wymienić przewód zasilający w kosiarkę Fieldmann?

Wymianę przewodu zasilającego powinien wykonać wykwalifikowany elektryk. Odłącz kosiarkę od zasilania, otwórz obudowę, odkręć zaciski, usuń stary przewód i podłącz nowy, zachowując kolorystykę (brązowy – faza, niebieski – neutralny, żółto-zielony – uziemienie). Po wymianie zamknij obudowę.

Dlaczego kosiarka nie uruchamia się?

Sprawdź, czy przewód jest podłączony do gniazdka i czy gniazdko działa. Upewnij się, że przycisk bezpieczeństwa jest wciśnięty. Sprawdź bezpiecznik w wtyczce. Jeśli nic nie pomaga, skontaktuj się z serwisem. Nie próbuj samodzielnie naprawiać silnika.

Jakie są zalecenia dotyczące bezpieczeństwa podczas koszenia?

Zawsze noś obuwie ochronne i długie spodnie. Nie używaj kosiarki w deszczu lub na mokrej trawie. Przed regulacją lub czyszczeniem wyłącz silnik i odłącz zasilanie. Nie zbliżaj rąk ani nóg do obracającego się ostrza. Używaj kosiarki tylko do koszenia trawy.

Gdzie mogę kupić części zamienne do kosiarki Fieldmann FZR 4005-127BH?

Części zamienne, takie jak ostrza, kosze, przewody, można kupić w autoryzowanych serwisach Fieldmann, sklepach internetowych specjalizujących się w częściach do elektronarzędzi oraz na oficjalnej stronie producenta. Sprawdź listę części w instrukcji obsługi.

INSTRUKCJA OBSŁUGI FZR 4005-127BH Fieldmann

Spalinowa kosiarka do trawy INSTRUKCJA OBSŁUGI

Dziękujemy za zakupienie tej ogrodowej spalinowej kosiarki rotacyjnej. Zanim zaczniesz z niej korzystać, przeczytaj uważnie niniejszą instrukcję obsługi i zachowaj ją do wglądu.

SPIS TREŚCI

1. OGÓLNE ZASADY BEZPIECZEŃSTWA....68

Ważne ostrzeżenia dotyczące bezpieczeństwa....68

Opakowanie 68

Instrukcja obsługi....68

1. WYJAŚNIENIE TABLICZEK ZE WSKAZÓWKAMI ZNAJDUJACYCH SIĘ NA MASZYNIE......69

2. OPIS KOSIARKI 71

3. MONTAŻ/PRZYGOTOWANIE 71

Wyjmij kosiarkę z kartonowego opakowania....71

1. MONTAŻ KOSIARKI 72

5.1 Instalacja uchwytu....72

5.2 Instalacja kółek i wybór wysokości kosiarki....72

5.3 Montaż i założenie kosza....73

1. PRZED URUCHOMIENIEM KOSIARKI....73

Wiewanie oleju 73

Uzupełnianie paliwa 73

1. OBSŁUGA I EKSPLOATACJA KOSIARKI....74

Uruchamianie kosiarki 74

Zakres użycia kosiarki spalinowej....74

Koszenie z gromadzeniem skoszonej trawy w koszu 74

Koszenie z tylnym wyrzutem....74

Wymiana noży tnących 75

Wymiana oleju silnikowego 75

1. WSKAZÓWKI BEZPIECZEŃSTWA....76

Ogólne wskazówki bezpieczeństwa....76

Instrukcja użycia....76

1. KONSERWACJA....77

Pielęgnacja trawnika....77

Konserwacja....77

Serwis 78

Gwarancja nie dotyczy....78

Przechowywanie....79

1. DANE TECHNICZNE 79

2. LIKWIDACJA....80

1. OGÓLNE ZASADY BEZPIECZEŃSTWA

WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

Rozpakuj uważnie wyrób, zwracając przy tym uwagę, abyś nie wyrzucił żadnej części materiału opakowaniowego, zanim nie znajdziesz wszystkich części wyrobu.
Przechowuj urządzenie w suchym miejscu z dala od dzieci.
Przeczytaj wszystkie uwagi i wskazówki. Nieprzestrzeganie ostrzeżeń i wskazówek może spowodować porażenie prądem elektrycznym, pożar lub ciężkie obrażenia.

OPAKOWANIE

Wyrób został umieszczony w opakowaniu chroniącym je przed uszkodzeniem podczas transportu. Opakowanie to jest surowcem i dlatego podlega recyklingowi.

INSTRUKCJA OBSŁUGI

Zanim rozpoczniesz pracę z urządzeniem, przeczytaj następujące zasady bezpieczeństwa i wskazówki dotyczące użytkowania.

Zapoznaj się z elementami sterowania i prawidłowym użyciem urządzenia. Instrukcję należy starannie zachować do wglądu. Co najmniej w okresie gwarancyjnym zalecamy zachowanie oryginalnego opakowania łącznie z wewnętrznym materiałem opakowaniowym, dokument kasowy i kartę gwarancyjną.

W razie transportu zapakuj maszynę z powrotem do oryginalnego pudełka dostarczonego przez producenta, zapewniając w ten sposób maksymalną ochronę produktu podczas ewentualnego transportu (np. przeprowadzki lub wysyłki do serwisu).

Uwaga: Jeśli przekazujesz maszynę innym osobom, przekaż ją razem z instrukcją. Przestrzeganie załączonej instrukcji obsługi stanowi założenie prawidłowego użycia urządzenia. Instrukcja obsługi zawiera również wskazówki dotyczące obsługi, konserwacji i naprawy.

Producent nie ponosi odpowiedzialności za wypadki lub szkody powstałe na skutek nieprzestrzegania niniejszej instrukcji.

2. WYJAŚNIENIE TABLICZEK ZE WSKAZÓWKAMI ZNAJDUJĄCYCH SIĘ NA MASZYNIE

Przed uruchomieniem urządzenia prosimy o uważne zapoznanie się z instrukcją obsługi.

Pozostałe osoby powinny znajdować się poza obszarem pracy.

Uwaga, noże rotujące! Unikać ryzyka urazu kończyn.

Emisja gazów toksycznych. Nie korzystaj z kosiarki spalinowej w pomieszczeniach zamkniętych lub nie wentylowanych.

Powierzchni gorące, ryzyko oparzeń!

Przed rozpoczęciem konserwacji wyłącz silnik i odłącz świecę zapłonową.

Nigdy nie dolewaj paliwa przy włączonym silniku.

Uwaga, w przypadku nieprzestrzegania zaleceń zagraża ryzyko obrażeń osób, śmierci lub uszkodzenia urządzenia.

Używaj ochronników słuchu.

Używaj środków ochrony wzroku.

Używaj środków ochrony dróg oddechowych.

Zachowaj stale odstęp od poruszających się części.

Poruszaj się po zboczu wzdłuż poziomic, nie zaś w góre i w dół.

Produkt spełnia wszystkie odpowiednie dyrektywy europejskie.

Benzyna jest substancją skrajnie łatwopalną, dlatego przed dolaniem paliwa pozostaw silnik na 2 minuty do wystygnięcia.

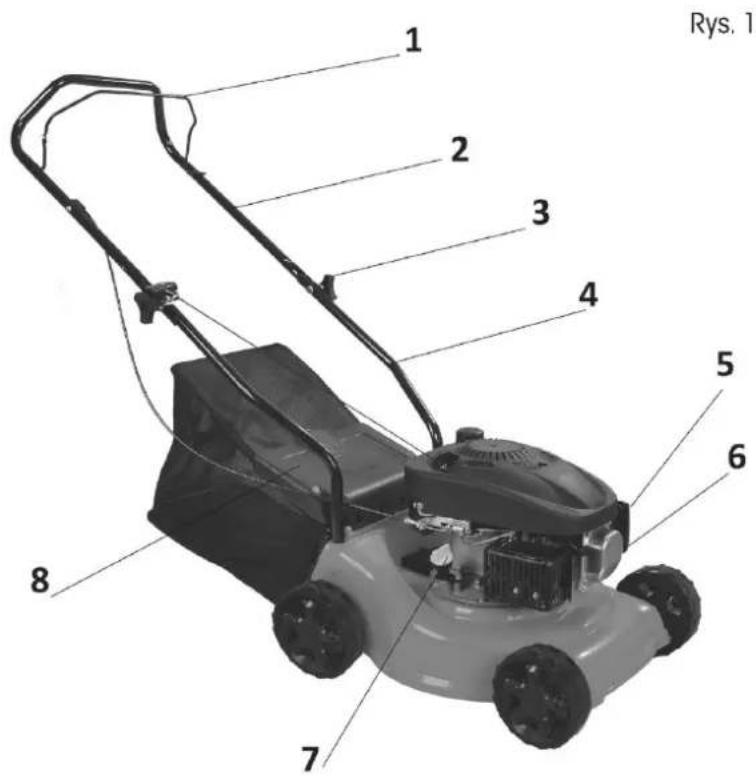

3. OPIS KOSIARKI (Rys. 1)

1. Dźwignia zapłonu/hamulca
2. Górna część uchwytu
3. Śruby z nakrętką motylkową
4. Dolna część uchwytu
5. Pokrywa filtra powietrznego
6. Pompka wtrysku paliwa
7. Korek z miarką oleju
8. Pokrywa kosza

Rys. 1 1 2 3 4 5 6 7 8

4. MONTAŻ/PRZYGOTOWANIE

Przed zmontowaniem i uruchomieniem kosiarki spalinowej dokładnie przeczytaj całą instrukcję obsługi i zawarte w niej polecenia.

⚠ WAŻNA INFORMACJA: Kosiarka została dostarczona BEZ PALIWA I OLEJU w silniku.

Twoja nowa kosiarka do trawy została przetestowana w zakładzie produkcyjnym, dlatego w silniku może się znajdować minimalna ilość resztek oleju.

WYJMIJ KOSIARKĘ Z KARTONOWEGO OPAKOWANIA

Wyjmij kosiarkę z kartonowego opakowania i sprawdź, czy w opakowaniu nie pozostały wolne części.

5. MONTAŻ KOSIARKI

WAŻNA INFORMACJA: Ostrożnie rozłoż rękojeść kosiarki tak, aby nie przytrzasnąć ani nie uszkodzić linki.

5.1 INSTALACJA UCHWYTU

1. Wsuń spodnią część uchwytu (Rys. 2 – punkt 1) do odpowiednich otworów w kosiarce (por. strzałka) i zabezpiecz go za pomocą 2 dołączonych śrub – po jednej śrubie z podkładką na każdej stronie uchwytu.
2. Połącz górną część uchwytu z dolną częścią uchwytu za pomocą dołączonych śrub z nakrętkami motylkowymi (Rys. 2 – punkt 2).

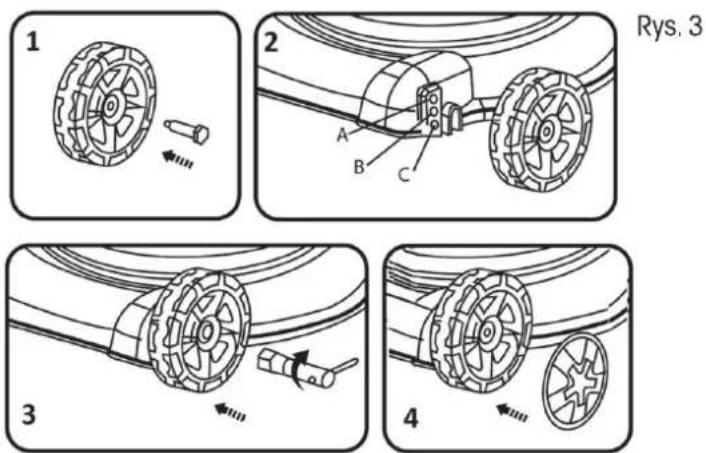

Przy pomocy kółka przepchnij trzpień z gwintem (Rys. 3, punkt 1)
* Wybierz pożqdaną wysokość koszenia i przykręć koło do właściwego otworu (Rys. 3, punkt 2+3) A: 25mm, B: 45mm, C: 65mm
Załóż ostone koła (Rys. 3, punkt 4)
Powtórz procedurę dla wszystkich 4 kół.

Rys. 3

! Uwaga: Wysokość koszenia musi być ustawiona tak samo dla wszystkich kół

5.3 MONTAŻ I ZAŁOŻENIE KOSZA

podłącz tekstylną część kosza do stalowej konstrukcji przy pomocy plastikowych złączek.
przed założeniem najpierw unieś tylną plastikową osłonę kosza
* przy pomocy haków na koszu podłącz kosz do kosiarki
zwolnij plastikową ostone kosza

6. PRZED URUCHOMIENIEM KOSIARKI

WLEWANIE OLEJU

Kosiarka została dostarczona bez oleju silnikowego. Przed pierwszym uruchomieniem wlej olej silnikowy SAE30 lub 15W-40 (ok. 500 ml) przestrzegając poniższych wskazówek.

1. Przed rozpoczęciem wlewania oleju postaw kosiarkę na równej powierzchni.

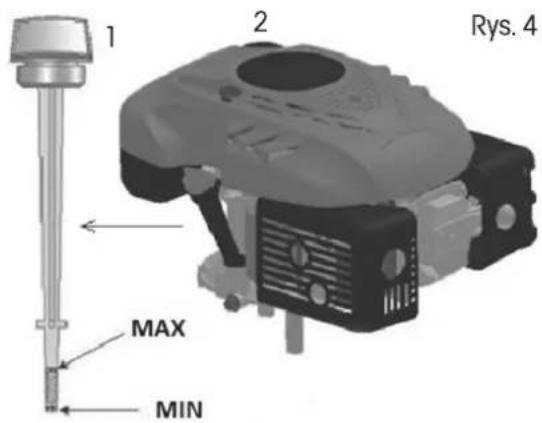

2. Wyjmij korek z miarką oleju z otworu służącego do wlewania oleju (Rys. 4 – punkt 1).
3. Po dolaniu oleju umieść miarkę z powrotem w otworze i dokręć ją.
4. Poziom oleju musi się znajdować pomiędzy górną (MAX) i dolną (MIN) granicą (Rys. 4 – punkt 1).

⚠ Uwaga! NIE PRZEPEŁNIAJ pojemnika z olejem, w przeciwnym wypadku po uruchomieniu kosiarki z rury wydechowej zacznie się wydobywać duża ilość dymu.

⚠ WAŻNA INFORMACJA: Sprawdź poziom oleju przed każdym użyciem kosiarki. W razie potrzeby dolej olej. Dolewaj olej do kreski MAX znajdującej się na miarce oleju.

⚠ WAŻNA INFORMACJA: Wymień olej po pierwszych 5 godzinach pracy, a następnie po każdych 25 godzinach pracy.

1 2 Rys. 4 MAX MIN

UZUPEŁNIANIE PALIWA

Odpowiednim paliwem dla tego typu silnika jest NATURAL 95

Po odkręceniu korka zbiornika na paliwo (Rys. 4 – punkt 2) dolej paliwo aż do szyjki zbiornika na paliwo. Nie przepełniaj zbiornika. Dolewaj zawsze świeżą, czystą i certyfikowaną benzynę bezołowiiową o liczbie oktanowej min. 95.

⚠ Uwaga! Jeśli podczas dolewania oleju czy paliwa zabrudzisz kosiarkę, natychmiast ją wytrzyj. Nie przechowuj, nie dolewaj paliwa ani nie manipuluj nim w pobliżu otwartego ognia.

⚠ Uwaga! Paliwo zmieszane z alkoholem czy paliwo z domieszką etanolu czy metanu może wiązać wilgoć, co może prowadzić podczas magazynowania do separacji i powstawania kwasów. Podczas przechowywania opary kwasów mogą uszkodzić system paliwowy silnika kosiarki. Takie paliwo nie może być w kosiarce używane.

⚠ WAŻNA INFORMACJA: Jeśli nie będziesz używać kosiarki przez dłużej niż 30 dni, opróżnij zbiornik paliwa, uruchom silnik i pozostaw go włączony, dopóki nie dojdzie do opróżnienia rur paliwowych i gaźnika (silnik sam zgaśnie). Ten sposób postępowania zapobiega powstaniu problemów z silnikiem w przyszłości. Przed ponownym użyciem dolej do zbiornika świeże paliwo. Więcej szczegółów znajdziesz w rozdziale Przechowywanie.

7. OBSŁUGA I EKSPLOATACJA KOSIARKI

URUCHAMIANIE KOSIARKI

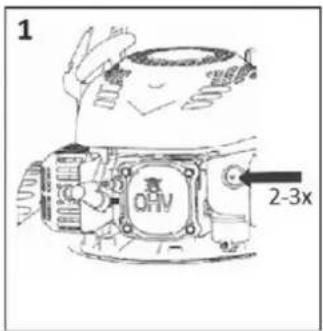

1. Jeśli silnik nie jest przed uruchomieniem rozgrzany, wciśnij 2-3 razy pompkę wtrysku paliwa (Rys. 5 – punkt 1).

Jeśli silnik jest rozgrzany, nie ma potrzeby korzystania z pompki wtrysku paliwa.

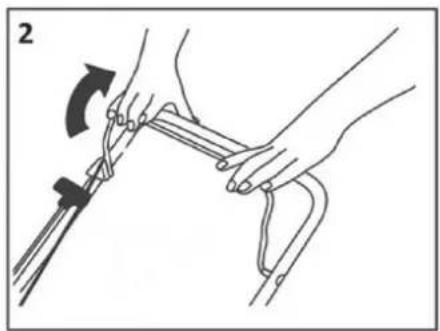

1. Przyciągnij dźwignię zapłonu/hamulca do uchwytu i przytrzymaj ją (Rys. 5 – punkt 2), a następnie pociągnij za linkę rozrusznika

(Rys. 5 – punkt 3). Silnik powinien się uruchomić najpóźniej po 3-4 pociągnięciach.

1. Aby wyłączyć silnik, zwolnij dźwignię zapłonu/hamulca.

Rys. 5

1 2-3x

⚠ Uwaga! Po pierwszym uruchomieniu silnika może pojawić się niewielka ilość dymu z powodu wypalenia warstw ochronnych silnika. Jest to standardowa sytuacja, która nie sygnalizuje żadnego problemu.

ZAKRES UŻYCIA KOSIARKI SPALINOWEJ

Koszenie z gromadzeniem skoszonej trawy w koszu Koszenie z tylnym wyrzutem skoszonej trawy

KOSZENIE Z GROMADZENIEM SKOSZONEJ TRAWY W KOSZU

Przy założonym koszu skoszona trawa przedostaje się do kosza.

KOSZENIEM Z TYLNYM WYRZUTEM

Jeśli kosz nie jest założony, pokrywa kosza służy jako tzw. deflektor powodujący, że skoszona trawa spada na ziemię. Dzięki temu za skoszoną trawą powstaje rząd skoszonej trawy.

⚠ Uwaga: Aby osiągnąć maksymalną wydajność, skracaj trawę tylko o 1/3 długości. Przerośniętą trawę należy kosić stopniowo i po każdym koszeniu obniżać ustawienia o jeden stopień. Chcąc zachować jakość trawnika, nie używaj ustawień na najniższą wysokość koszenia.

⚠ UWAGA: Nie używaj kosiarki na zboczach o pochyleniu powyżej 20°.

WYMIANA NOŻY TNĄCYCH

⚠ Uwaga! W celu wymiany filtru powietrza zalecamy skontaktowanie z autoryzowanym serwisem.
⚠ Uwaga! Przed demontażem noża usuń olej ze zbiornika oleju.

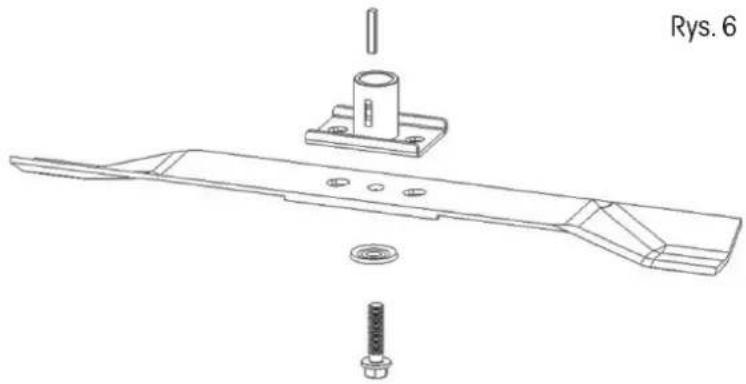

Aby wymienić nóż tnący, odkręć śrubę (Rys. 6). Dokonaj montażu zgodnie z pokazanym rysunkiem. Dokręć śrubę. Moment dokręcania wynosi 40 Nm. Równocześnie z wymianą noża wymień śrubę dokręcającą nóż.

⚠ Uwaga! W celu wymiany filtru powietrza zalecamy skontaktowanie z autoryzowanym serwisem.

Na krótką chwilę uruchom silnik kosiarki, aby olej się rozgrzał. Następnie odessij olej wysysarką do oleju FZR 9050.

Dolej do zbiornika olej typu SAE30 lub 15W-40.

Po włożeniu miarki oleju do otworu i jej przykręceniu poziom oleju powinien znajdować się pomiędzy kreskami Min. i Maks. (Rys. 7). Nie przepełniaj zasobnika na olej.

Uruchom silnik i pozostaw go na chwilę włączony.

Zatrzymaj silnik, odczekaj 1 minutę i zmierz poziom oleju w zbiorniku. W razie potrzeby dolej olej do odpowiedniego poziomu.

MAX MIN

Rys. 7

8. WSKAZÓWKI BEZPIECZEŃSTWA

OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA

Ten produkt służy wyłącznie do koszenia trawy. Nie używaj do innych celów niż te, do których jest przeznaczony. W innym wypadku grozi jego uszkodzenie lub wypadek.
Nigdy nie należy pozwolić pracować z tym urządzeniem dzieciom ani osobom niezapoznanym z niniejszą instrukcją obsługi.
Osoba obsługująca kosiarkę odpowiada za bezpieczeństwo osób znajdujących się w obszarze jej pracy. Nigdy nie używaj kosiarki bezpośrednio w pobliżu innych osób, dzieci lub wolno biegających zwierząt.
* Przed rozpoczęciem koszenia sprawdź teren, na którym kosiarka ma być używana, i usuń z niego kamienie, druty, patyki, odłamki szkła, kości i inne przedmioty obce, które mogłyby się zaklinować lub zostać wyrzucone i spowodować zranienia.

INSTRUKCJA UŻYCIA

Wszystkie nakrętki, sworznie i śruby należy dokręcić tak, aby urządzenie znajdowało się w bezpiecznym stanie i było zdolne do pracy.
Nigdy nie korzystaj z kosiarki bez kosza lub pokrywy ochronnej.
Nigdy nie korzystaj z kosiarki z poluzowanymi ostrzami noża. Zawsze upewnij się najpierw, czy odpowiednie śruby są dobrze dokręcone. Stępione ostrza należy równomiernie naostrzyć.
Noże z uszkodzonymi ostrzami należy wymienić.
Podczas pracy z kosiarką należy nosić spodnie z długimi nogawkami i solidne buty.
Nigdy nie uruchamiaj kosiarki w zamkniętych lub słabo wentylowanych pomieszczeniach, gdzie mogą się gromadzić opary. Emisje pochodzące z silnika zawierają tlenek węgla, który jest substancją zagrażającą życiu.
Pracuj wyłącznie przy dostatecznym oświetleniu (przy świetle dziennym lub przy dostatecznym sztucznym oświetleniu).
Nie korzystaj z kosiarki podczas deszczu lub kiedy trawa jest mokra.
Zachowaj szczególną ostrożność podczas koszenia w terenie z różnicami poziomów (na zboczach). Koś zawsze w poprzek zbocza, równolegle do poziomicy, nie zaś z góry na dół, prostopadle do niej.
Nigdy nie pozostawiaj włączonej kosiarki bez obsługi. Jeśli zamierzasz odejść od kosiarki, wyłącz silnik.
Podczas uruchamiania kosiarki nigdy nie podnoś jej tylnej części i nigdy nie zbliżaj kończyn do podwozia lub do otworu tylnego wyrzułu trawy przy włączonym silniku.
Nigdy nie zmieniaj ustawień prędkości silnika.
W przypadku kosiarek z napędem zwolnij napęd przed uruchomieniem silnika.
Nigdy nie przemieszczaj kosiarki z włączonym silnikiem.
W następujących wypadkach należy zatrzymać silnik i odłączyć świecie zapłonową:
- przed rozpoczęciem jakiejkolwiek czynności pod pokrywą lub otworem tylnego wyrzutu trawy.
- przed rozpoczęciem konserwacji, naprawy lub kontroli urządzenia.
- przed przenoszeniem, podnoszeniem lub przemieszczaniem kosiarki.
- jeśli pozostawiasz kosiarkę bez nadzoru lub jeśli zamierzasz zmienić ustawienia wysokości koszenia.
- przed demontażem i opróżnianiem worka zbiorczego.
- jeśli dojdzie do kolizji z przedmiotem obcym, zatrzymaj silnik i dokładnie przejrzyj kosiarkę, aby wykluczyć możliwość jej uszkodzenia. W razie uszkodzenia, przewież kosiarkę do wyspecjalizowanego serwisu w celu dokonania jej naprawy.

⚠ UWAGA: Po wyłączeniu silnika nóż obraca się jeszcze przez kilka sekund.

• W razie niestandardowych wibracji kosiarki (sprawdź natychmiast i usuń przyczynę wibracji).
• W celu zapewnienia bezpiecznej pracy kontroluj regularnie dokręcenie czopów, śrub i nakrętek na kosiarce.

⚠ UWAGA: PALIWO JEST CIECZĄ WYSOCE ŁATWOPALNA.

Przechowuj paliwo w przeznaczonym do tego zbiorniku.
Uzupełniaj paliwo wyłącznie w przestrzeni otwartej lub dobrze wentylowanej. Podczas kontaktu z paliwem nie pal papierosów ani nie używaj telefonu komórkowego.
Paliwo należy uzupełniać wyłącznie przy wyłączonym silniku. Nigdy nie otwieraj zbiornika na paliwo i nie dolewaj go, jeśli silnik jest gorący lub pracuje.
Jeśli dojdzie do rozlania benzyny, nie uruchamiaj silnika. Usuń kosiarkę z miejsca, gdzie doszło do rozlania paliwa unikając w ten sposób jego ewentualnego zapalenia. Kontynuuj pracę dopiero po wyparowaniu rozlanego paliwa i rozproszeniu oparów paliwa.
Po uzupełnieniu paliwa dobrze dokręć zakrętkę zbiornika paliwa i zakrętkę kanistra z paliwem.

⚠ UWAGA: Przed rozpoczęciem konserwacji lub naprawy wyłącz silnik i odłącz świecę zapłonową.

9. KONSERWACJA

PIELEGNACJA TRAWNIKA

W zależności od rodzaju trawnika należy stosować różne sposoby pielęgnacji.
Dlatego za każdym razem należy zapoznać się ze wskazówkami podanymi na opakowaniach nasion, dotyczącymi wysokości koszenia, uwzględniającymi warunki wzrostu trawy na danym obszarze.
Należy pamiętać, że większość trawy składa się ze żdźbła i jednego lub większej ilości liści. W przypadku całkowitego ścięcia liści dojdzie do uszkodzenia trawnika i odnowienie jego wzrostu będzie o wiele trudniejsze.
Ogólnie obowiązują następujące wskazówki:
- koszenie na zbyt niskim poziomie powoduje naruszenie korzeni i pojawienie się „plam”;
- w lecie należy kosić na wyższym poziomie, aby uniknąć wysychania gleby;
- koszenie mokrej trawy może spowodować obniżenie efektywności noża, co może doprowadzić do zaczepiania się trawy na nożu i jej wyrywania;
- w przypadku wyjątkowo wysokiej trawy należy dokonać pierwszego koszenia na maksymalną wysokość, jaką umożliwia maszyna, a następnie wykonać drugie koszenie dopiero po dwu lub trzech dniach.
Trawnik będzie mieć lepszy wygląd przy regularnym koszeniu całej jego powierzchni na tej samej wysokości oraz przy przestrzeganiu zmiany dwu kierunków.

KONSERWACJA

Wszystkie nakrętki, sworznie i śruby należy dokręcić tak, aby urządzenie znajdowało się w bezpiecznym stanie i było zdolne do pracy. Regularna konserwacja jest podstawą zapewnienia bezpieczeństwa użytkownika, zachowania zdolności urządzenia do pracy i jego wysokiej efektywności.

Jeśli zbiornik paliwowy kosiarki jest napełniony benzyną, nigdy nie należy przechowywać jej wewnątrz budynku, gdzie opary mogłyby być w kontakcie z otwartym ogniem, iskrami lub źródłami wysokich temperatur.
* Przed odstawieniem kosiarki do przechowania w jakimkolwiek pomieszczeniu zamkniętym pozostaw silnik do wystygnięcia.
W celu obniżenia ryzyka pożaru zadbaj o to, aby na kosiarce, a w szczególności jej silniku, tłumiku, akumulatorze oraz w miejscu przechowywania zapasowej benzyny nie znajdowały się resztki trawy, liści lub nadmierna ilość smaru.
* Regularnie sprawdzaj stan deflektora i kosza; w razie ich uszkodzenia wymień je.
Wylewaj paliwo w dobrze wentylowanym pomieszczeniu przy chłodnym silniku.
Podczas zdejmowania lub instalacji noża korzystaj z grubych rękawic ochronnych.
Po każdym naostrzeniu ostrza noża należy sprawdzić jego wyważenie.

UWAGA: Przed rozpoczęciem konserwacji lub naprawy wyłącz silnik i odłącz świecę zapłonową.

* Regularnie sprawdzaj kosiarkę i zadbaj o usuwanie wszystkich osadów trawy ze spodniej części podwozia.
* Regularnie smaruj oś podwozia oraz łożyska odpowiednim smarem.
Regularnie sprawdzaj stan noży, ponieważ ma to znaczący wpływ na efektywność kosiarki. Noże powinny być zawsze ostre i wyważone.
W regularnych odstępach czasu sprawdzaj dokręcenie wszystkich śrub i nakrętek. Zużyte lub źle dokręcone nakrętki i śruby mogą spowodować poważne uszkodzenie silnika lub jego ramy.
Jeśli nóż gwałtownie zderzy się z przeszkodą, zatrzymaj kosiarkę i odwieź ją do autoryzowanego serwisu.
NÓŻ: nóż jest wyprodukowany z wyłączanej stali. Aby uzyskać jak najlepszy efekt koszenia, regularnie ostrz nóż, po mniej więcej 25 godzinach pracy. Upewnij się, czy nóż jest prawidłowo wyważony. W tym celu włóż do środkowego otworu noża żelazną oś (o średnicy 2-3 mm). Jeśli nóż jest prawidłowo wyważony, oś uttrzyma się w pozycji horyzontalnej.
Jeśli nóż nie uttrzyma się w pozycji horyzontalnej, wymień go.
* Przy demontażu noża odkręć śrubę i sprawdź nośną część noża. Jeśli części są zużyte lub uszkodzone, wymień je.

UWAGA: Używaj wyłącznie oryginalnych części zamiennych. Części zamienne złej jakości mogą spowodować poważne uszkodzenia kosiarki i zagrażać Twojemu bezpieczeństwu.

SERWIS

Jeśli po nabyciu produktu odkryjesz w nim jakąkolwiek wadę, skontaktuj się z wydziałem serwisu. Podczas korzystania z produktu postępuj zgodnie z zaleceniami podanymi w dołączonej instrukcji użycia.
Reklamacja nie dotyczy sytuacji, gdy użytkownik dokonał przeróbki produktu lub nie postępował zgodnie z zaleceniami podanymi w instrukcji użycia.

GWARANCJA NIE DOTYCZY

Naturalnego zużycia funkcjonalnych części maszyny wynikających z jej eksploatacji.
Czynności serwisowych związanych ze standardową konserwacją maszyny (np. czyszczenia, smarowania, kalibracji itp.) Wad spowodowanych na skutek oddziaływania czynników zewnętrznych (np. warunków klimatycznych, zapylenia, niewłaściwego użycia itp.)

Uszkodzeń mechanicznych będących następstwem upadku maszyny, zderzenia, uderzenia itp.
Szkód powstałych na skutek niefachowej obsługi, przeciążenia, użycia niewłaściwych części lub nieodpowiednich narzędzi itp.
W przypadku reklamowanych produktów, które nie zostały należycie zabezpieczone przed mechanicznym uszkodzeniem podczas transportu, ryzyko ewentualnej szkody ponosi wyłącznie ich właściciel.

PRZECHOWYWANIE

Jeśli nie zamierzasz używać maszyny przez dłuższy czas, przechowuj ją zgodnie z zaleceniami podanymi poniżej. Dzięki temu przedłużysz żywotność urządzenia.
Wylej całość paliwa ze zbiornika paliwa i karburatora.
Odkręć świece zapłonową i należy do otworu niewielką ilość oleju silnikowego. Delikatnie pociągnij 2 do 3 razy za rozrusznik.
Wytrzyj zewnętrzne powierzchnie czystą ścierką. Przechowuj maszynę w czystym i suchym miejscu.

10. DANE TECHNICZNE

Typ silnika	OHV, chłodzony powietrzem, 4-suwowy
Moc nominalna	1,8 kW
Obroty silnika	2800 obr./min.
Pojemność skokowa	127 cm3
Rozruch	Przez pociągnięcie
Pojemność zbiornika paliwa	1,0 litra
Zalecane paliwo	Benzyna - bezołowiowa, min. 95 oktanów
Pojemność zbiornika oleju	0,5 l
Zalecany olej	SAE30, 15W-40
Ustawienia wysokości koszenia	3 pozycje, każde koło osobno
Regulacja zakresu wysokości koszenia	25/45/65 mm
Zasięg koszenia	400 mm
Rozmiar kół	Przednie 155 mm, tylne 155 mm
Pojemność kosza zbiorczego	40 l
Obudowa	plastik
Deklarowany poziom hałasu	96 dB(A)
Maksymalny poziom wibracji	4,3m/s (K=2,2)
Cieżar	19 kg

Możliwość zmiany tekstu i parametrów technicznych zastrzeżona.

Zastrzegamy sobie możliwość dokonywania zmian tekstu, designu i danych technicznych wyrobu bez uprzedzenia.

11. LIKWIDACJA

WSKAZÓWKI I INFORMACJE DOTYCZĄCE GOSPODARKI ZUŻYTYM OPAKOWANIEM

Zużyty materiał z opakowania należy przekazać na gminne wysypisko odpadów.

Maszyna i jej wyposażenie są wyprodukowane z różnych materiałów, np. z metalu i plastiku. Uszkodzone części należy oddać do punktu selektywnej zbiórki. Szczegółowych informacji udziela odpowiedni urząd.

Ten produkt spełnia wszelkie podstawowe wymogi dyrektyw UE, które go dotyczą.

Zastrzegamy sobie możliwość dokonywania zmian tekstu, designu i danych technicznych wyrobu bez uprzedzenia.

Instrukcja użycia w języku oryginalnym.
