INSTRUKCJA OBSŁUGI Zosia 312PLL Eltra

www.eltra.pl www.audiox.eu AUDIOX, ul. Narcyzowa 2a, 86-005 Lipniki k/Bydgoszczy

UWAGI WSTEPNE

• Dziękujemy za zakup naszego radiobudzika i życzymy wielu przyjemności podczas korzystania z niego.
• Przed przystąpieniem do eksploatacji radiobudzika należy dokładnie zapoznać się z treścią niniejszej instrukcji.
• Producent zastrzega sobie prawo wprowadzenia zmian, które mogą nie być uwidocznione w instrukcji, przy czym zasadnicze cechy radiobudzika zostaną zachowane.
- Wszelkie samodzielne naprawy, zerwanie plomby oraz uszkodzenia spowodowane niewłaściwą eksploatacją, powodują nie tylko utratę uprawnień gwarancyjnych, lecz mogą być przyczyną pogorszenia bezpieczeństwa użytkowania i porażenia prądem elektrycznym.
• Zamoknięcie lub zawilgocenie urządzenia grozi pożarem lub porażeniem elektrycznym.

USUWANIE ZUŻYTEGO SPRZĘTU ELEKTRYCZNEGO I ELEKTRONICZNEGO

Kiedy do produktu dołączony jest niniejszy przekreślony symbol kołowego pojemnika na śmieci, oznacza to, że produkt jest objęty dyrektywą 2002/96/EC.

Wszystkie elektryczne i elektroniczne produkty powinny być utylizowane niezależnie od odpadów miejskich, z wykorzystaniem przeznaczonych do tego miejsc składowania wskazanych przez miejscowe władze.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania tego sprzętu.

W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowania odpadów lub ze sklepem, w którym został zakupiony ten produkt.

ZASILANIE

Radiobudzik jest zasilany z sieci elektrycznej 230V \~50Hz.

Wtyczkę przewodu zasilania sieciowego należy podłączyć do gniazda domowej instalacji elektrycznej. Całkowicie odłączenie od sieci następuje po wyjęciu wtyczki przewodu sieciowego z gniazdka instalacji elektrycznej.

Odłącz wtyczkę od sieci zasilającej 230V \~50Hz podczas dłuższych okresów nieużywania.

Przed demontażem radiobudzika, przy wymianie baterii i przy dłuższej przerwie w eksploatacji należy bezwzględnie odłączyć odbiornik od sieci 230 V \~50Hz.

Podczas burzy, dla ochrony radiobudzika należy odłączyć go od gniazdka sieciowego 230V \~50Hz

• Funkcję zegara z 24 godzinnym systemem wyświetlania czasu.
• Funkcję budzenia sygnałem dźwiękowym lub radiem.
  • Dwa czasy budzenia – dwa niezależne alarmy.
• Funkcję SNOOZE - odraczanie budzenia.
• Funkcję NOC - regulowaną jasność wyświetlacza, wysoka / niska.
  • System podtrzymania działania zegara i alarmu w przypadku braku zasilania.

• Funkcję SEN - wyłączenie radia po upływie zaprogramowanego czasu z regulacją od 10 do 90 minut.

• Radio cyfrowe z pamięcią stacji - odbiór stacji radiofonicznych na falach ultrakrótkich.

Zegar w radiobudziku jest synchronizowany częstotliwością napięcia sieci energetycznej 230V \~50Hz, dlatego dokładność odmierzanego czasu jest ściśle uzależniona od jej wartości (częstotliwość 50Hz).

USTAWIANIE ZEGARA

Po podłączeniu radiobudzika do sieci 230V \~50Hz wskazania zegara będą migać.

Aby ustawić czas radiobudzik musi być w trybie zegara.

Zmiana trybu zegar / radio odbywa się przyciskiem SIEĆ (1).

• Przytrzymaj przycisk UST (9), aż wskazania zegara będą migać.
• Przyciskami GODZ (6) i MIN (7) ustaw godzinę i minuty.

Naciśnij przycisk UST (9) aby potwierdzić ustawiona godzinę (wyświetlacz przestanie migać).

Odłączenie wtyczki od gniazdka 230V \~50Hz powoduje powrót do trybu ustawiania zegara.

Radiobudzik posiada 2 jasności świecenia wyświetlacza – przycisk NOC.

Zmniejszona jasność może być przydatna w nocy (brak oślepiania).

Ważne!

Widoczność wyświetlacza w bardzo jasnym oświetleniu, blasku słońca będzie ograniczona.

Zaleca się ustawienie radiobudzika w zacienionym miejscu.

PROGRAMOWANIE BUDZENIA

Radiobudzik ma możliwość zaprogramowania dwóch różnych godzin budzenia.

Aby ustawić budzenie radiobudzik musi być w trybie zegara.

Zmiana trybu zegar / radio odbywa się przyciskiem SIEĆ (1).

Aby zaprogramować 1 budzenie należy:

• Przytrzymać przycisk AL1 (3), aż cyfry zegara będą migać.
  • Przyciskami GODZ (6) i MIN (7) ustawić godzinę i minuty budzenia.
  • Nacisnąć przycisk AL1 (3) ponownie aby potwierdzić ustawienie czasu budzenia.

Aby zaprogramować 2 budzenie należy:

• Przytrzymać przycisk AL2 (4), aż cyfry zegara będą migać
• Przyciskami GODZ (6) i MIN (7) ustawić godzinę i minuty budzenia.
Nacisnąć przycisk AL2 (4) ponownie aby potwierdzić ustawienie czasu budzenia.

WYBÓR RODZAJU BUDZENIA

Mamy do wyboru dwa rodzaje budzenia, budzenie sygnałem dźwiękowym lub radiem.

• Czas budzenia powinien być zaprogramowany tak jak opisano wcześniej.
- Naciskać przycisk AL1 dla pierwszego budzenia lub AL2 dla drugiego budzenia, aż na wyświetlaczu pojawi się żądany tryb.

Każde naciśnięcie przycisku AL1 lub AL2 zmienia tryb budzenia w następujący sposób:

→ ☒ BUZ - budzenie sygnałem dźwiękowym, → 📞 RADIO - budzenie radiem, → brak świecenia diody – budzenie wyłączone.

Aby sprawdzić godzinę ustawionego budzenia należy przytrzymać przycisk AL1 lub AL2, aż wskazania wyświetlacza zaczną migać.

Można ustawić głośność budzenia radiem a dla sygnału dźwiękowego głośność jest stała.

Głośność budzenia radiem będzie taka jaka była ustawiona przy ostatnim słuchaniu radia – patrz opis:

Ustawianie radia.

PRZYCISK SNOOZE

Umożliwia odraczanie budzenia o 9 minut.

WYŁĄCZENIE BUDZENIA

Budzenie można odroczyć o 24 godziny naciskając podczas budzenia przycisk SIEĆ (1).

Aby całkowicie wyłączyć budzenie należy naciskać przycisk budzenia AL1 lub AL2, aż do zgaśnięcia diody, przy ikonkach alarmu (radiobudzik musi być w trybie zegara).

PODTRZYMANIE PAMIĘCI

Aby zapobiec ponownemu ustawianiu zegara po odłączeniu od sieci 230V \~50Hz, lub zaniku napięcia można zastosować baterie podtrzymana pamięci: 9V 6F22.

Dzięki zastosowaniu baterii wszystkie zaprogramowane informacje dotyczące bieżącego czasu, jego upływania i czasu budzenia będą przechowywane w pamięci radiobudzika.

Czas nie będzie wyświetlany.

Gdy zegar działa przez dłuższy czas tylko z podtrzymaniem pamięci odmierzany czas może być niedokładny.

FUNKCJA SEN

Funkcja ta umożliwia słuchanie radia przed zaśnięciem, radio wyłączy się automatycznie po upływie ustawionego czasu.

• Naciśnij przycisk SEN (8).
Po jednokrotnym naciśnięciu przycisku SEN czas zasypiania wyniesie 90 minut.
• Aby ustawić czas zasypiania inny niż 90 minut naciskaj wielokrotnie przycisk SEN.

Czas zasypiania można zmieniać według poniższego algorytmu:

$$ 9 0 \rightarrow 8 0 \rightarrow 7 0 \rightarrow 6 0 \rightarrow 5 0 \rightarrow 4 0 \rightarrow 3 0 \rightarrow 2 0 \rightarrow 1 0 \rightarrow O F F $$

Radio wyłączy się automatycznie po ustawionym czasie.

Aby sprawdzić pozostały czas należy nacisnąć przycisk SEN.

Aby wyłączyć funkcję przed czasem należy nacisnąć przycisk SIEĆ (1).

USTAWIANIE RADIA

Radiobudzik umożliwia odbiór stacji radiowych na zakresie fal FM (UKF).

Aby słuchać radia:

• Włącz radio przyciskiem SIEĆ (1).
• Naciśnij na ponad 2 sekundy przycisk STROJENIE ▲(6) lub ▼ (7), rozpoczęnie się automatyczne strojenie.
• Aby ręcznie dostroić częstotliwość naciskaj krótko przycisk ▲(6) lub ▼ (7).
• Przyciskami GŁOŚNOŚĆ ▲(3) lub ▼ (4) ustaw żądaną siłę głosu.
• Aby wyłączyć radio naciśnij przycisk SIEĆ.

PROGRAMOWANIE PAMIĘCI RADIA

Można zaprogramować 10 stacji radiowych.

Aby zaprogramować:

• Dostrój się do stacji radiowej.
• Naciśnij i przytrzymaj przycisk UST (9) – zacznie migać numer programu, w tym czasie naciśnij przycisk UST ponownie aby zapisać.

Wybór zapisanej w pamięci stacji odbywa się przyciskiem PAMIĘĆ (12).

Do odbioru na zakresie FM służy antena drutowa znajdująca się z tyłu. Dla poprawnego odbioru należy ją rozwinąć.

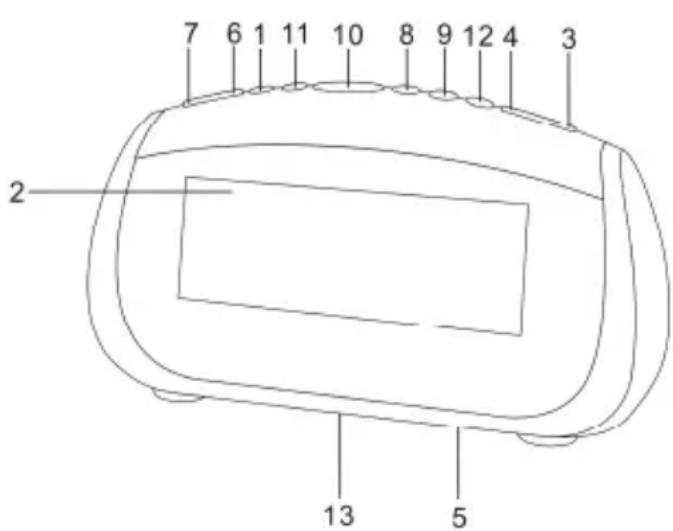

ELEMENTY REGULACYJNE I MIEJSCA PRZYŁĄCZENIOWE

1. Przycisk włączania / wyłączania radia
2. Wyświetlacz zegara i radia
3. Przycisk zwiększania głośności i alarmu AL1
4. Przycisk zmniejszania głośności i alarmu AL2
5. Antena radia FM
6. Przycisk strojenia radia i ustawiania godzin
7. Przycisk strojenia radia i ustawiania minut
8. Przycisk wyłączania radia po zaprogramowanym czasie
9. Przycisk ustawiania zegara i programowania pamięci radia
10. Przycisk odraczania budzenia
11. Przycisk jasności świecenia wyświetlacza
12. Przycisk pamięci stacji radiowych
13. Pojemnik baterii podtrzymania pamięci ( 9V 6F22)

DANE TECHNICZNE

• Zegar z systemem 24 godzinnym. Synchronizacja dokładności siecią 230V \~50Hz.
• Radio (ultrakrótkie) 87,5 – 108 MHz Czułość FM < 10 uV
• Moc wyjściowa 500 mW

- Zasilanie z sieci prądu przemiennego 230V \~50Hz 4W, pobór mocy w czuwaniu < 0,8W

• Bateria podtrzymania pamięci: 9V 6F22

• Wymiary gabarytowe: 180 x 63 x 100mm

- Waga 0,4 kg

DEKLARACJA

Niniejszym Audiox z siedzibą ul. Narcyzowa 2a, 86-005 Lipniki oświadcza, że to urządzenie jest zgodne z wymogami i innymi odpowiednimi postanowieniami dyrektywy 2014/53/UE.

Pełną deklarację zgodności można uzyskać na stronie www.eltra.pl w zakładce produktu.

Podmiot odpowiedzialny:

Audiox, ul. Narcyzowa 2a, 86-005 Lipniki, Polska, telefon: [phone].
