Typ produktu	Kosiarka spalinowa
Marka	Greenso
Model	D46-GT150ES
Szerokość koszenia	46 cm
Pojemność silnika	150 cm³
Moc silnika	3,5 KM (około 2,6 kW)
Rodzaj paliwa	Bezołowiowa benzyna
Pojemność zbiornika paliwa	1 l
Pojemność kosza na trawę	60 l
Regulacja wysokości koszenia	centralna, 6-stopniowa (25-75 mm)
Napęd	Napęd na koła (samonapęd)
System mulczowania	Tak, z zaślepką
Masa urządzenia	około 32 kg
Wymiary (dł. x szer. x wys.)	140 x 50 x 105 cm
Poziom hałasu	< 96 dB
Wibracje	< 5 m/s²
Materiał obudowy	Stal
Uchwyt	Składany, z miękką pianką
Koła	Lane, średnica 200 mm z przodu, 250 mm z tyłu
Bezpieczeństwo	Wyłącznik ostrza, blokada rozruchu
Konserwacja	Czyść regularnie, ostrz nóż co sezon
Gwarancja	2 lata (producent)

Często zadawane pytania - D46-GT150ES Greenso

Jak uruchomić kosiarkę Greenso D46-GT150ES?

Przed uruchomieniem sprawdź poziom oleju i paliwa. Włącz zapłon, ustaw dźwignię ssania, a następnie pociągnij za linkę rozrusznika. Po uruchomieniu wyłącz ssanie.

Jaki olej silnikowy jest zalecany?

Zaleca się olej 4-suwowy SAE 30 lub 10W-30. Sprawdzaj poziom przed każdym użyciem i wymieniaj co 25 godzin pracy.

Jak często należy ostrzyć nóż?

Nóż należy ostrzyć co sezon lub po 50 godzinach koszenia. Tępy nóż powoduje nierówne cięcie i obciąża silnik.

Co zrobić, gdy kosiarka nie chce się uruchomić?

Sprawdź, czy jest paliwo, czy świeca zapłonowa jest sucha i czysta, oraz czy filtr powietrza nie jest zatkany. W razie potrzeby oczyść lub wymień części.

Jak ustawić odpowiednią wysokość koszenia?

Użyj centralnej dźwigni regulacji. Wyższe ustawienie na wysoką trawę, niższe na krótki trawnik. Dostępne 6 pozycji od 25 do 75 mm.

Czy kosiarka ma funkcję mulczowania?

Tak, za pomocą zaślepki mulczującej. Pozwala to na rozdrabnianie trawy i pozostawienie jej na trawniku jako naturalny nawóz.

Jak przechowywać kosiarkę zimą?

Opróżnij zbiornik paliwa, wymień olej, wyczyść obudowę i nóż. Przechowuj w suchym, zadaszonym miejscu. Zabezpiecz przewody zapłonowe.

Jakie koła ma kosiarka?

Przednie koła mają średnicę 200 mm, tylne 250 mm. Koła są lane, co zapewnia trwałość i dobrą przyczepność.

Czy kosiarka ma system bezpiecznego wyłączania?

Tak, wyłącznik ostrza oraz blokada rozruchu uniemożliwiają przypadkowe uruchomienie. Zawsze czekaj na zatrzymanie ostrza przed czyszczeniem.

Gdzie znajdę schemat części zamiennych?

Schemat znajduje się w instrukcji obsługi. Części takie jak nóż, pasek napędowy, świeca zapłonowa można kupić u autoryzowanego dealera Greenso.

INSTRUKCJA OBSŁUGI D46-GT150ES Greenso

Zapoznaj się z niniejszą instrukcję przed rozpoczęciem eksploatacji kosiarki. Zawarte są tu ważne informacje dotyczące właściwego montażu kosiarki, sposobu obsługi i konserwacji urządzenia, bezpiecznych dla Użytkownika.

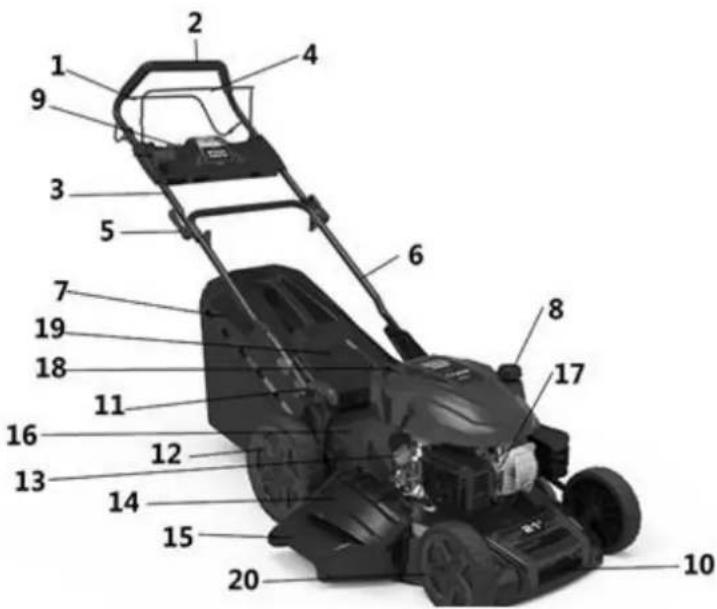

BUDOWA KOSIARKI

1. Dźwignia napędu
2. Górny Uchwyt sterujący
3. Uchwyt górny

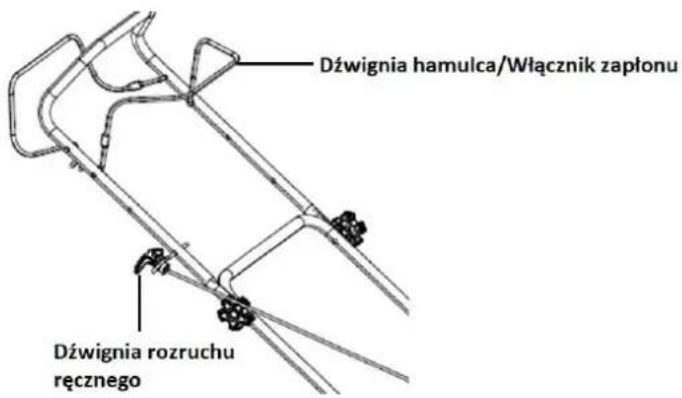

4. Dźwignia hamulca/włącznik zapłonu
5. Nakrętka motylkowa
6. Uchwyt dolny
7. Kosz na trawę
8. Korek zbiornika paliwa
9. Przycisk uruchomienia rozrusznika
10. Ostona przednia
11. Dźwignia centralna regulacji wysokości koszenia
12. Koło tylne
13. Korek wlewu oleju
14. Klapa na obudowie od bocznego wyrzutu trawy
15. Ostona bocznego kanału wyrzutowego
16. Korpus kosiarki
17. Fajka świecy
18. Uchwyt rozrusznika ręcznego
19. Klapa tylna
20. Koła przednie

Otwórz ostrożnie opakowanie i wyciągnij z niego wszystkie elementy. Karton zawiera:

• korpus kosiarki z silnikiem
• uchwyt górny z dźwignią hamulca i dźwignią napędu
• uchwyt dolny
• śruba i nakrętka typu motylkowego do montażu uchwytu dolnego – 2 kpl
• klips i nakrętka typu motylkowego do montażu uchwytu górnego – 2 kpl

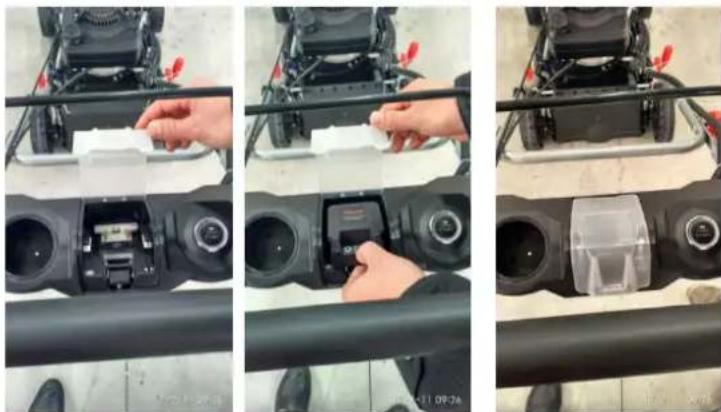

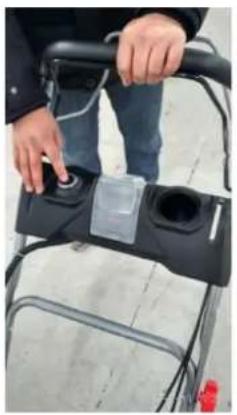

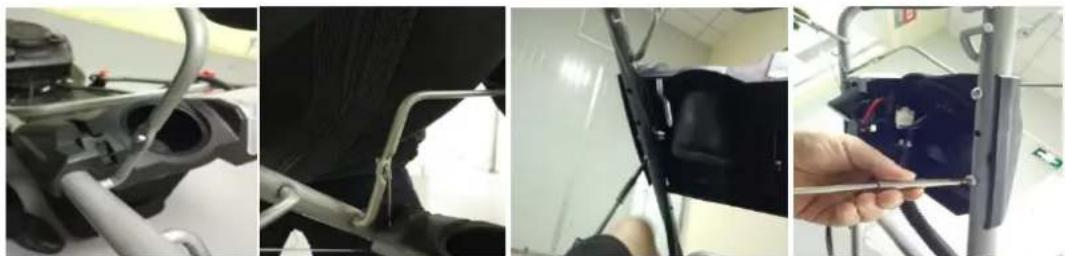

• panel sterujący z elementami montażowymi – 1kpl
• akumulator z ładowarką
• kosz materiałowy z plastikowa pokrywą – 1 kpl
• osłona bocznego kanału wyrzutowego
• zaślepka mieląca
• klucz do świec z pokrętłem
• instrukcja obsługi kosiarki
• instrukcja obsługi silnika
• karta gwarancyjna

ZASTOSOWANIE KOSIARKI

• Urządzenie jest dopuszczone do użycia wyłącznie jako kosiarka do trawy zgodnie z opisem i zasadami bezpieczeństwa zawartymi w niniejszej instrukcji użytkowania.
• Każde użycie kosiarki niezgodne z opisem zawartym w niniejszej instrukcji jest uznane za niewłaściwe i producent nie odpowiada za uszkodzenia i szkody wynikające z takiego postępowania.
• Poprawne użytkowanie kosiarki obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw.
• Urządzenie może być używane, naprawiane i konserwowane wyłącznie w autoryzowanych punktach serwisowych. Wszelkie zasady bezpiecznego użytkowania, zapobiegania wypadkom i unikania zagrożeń, muszą być przestrzegane.
• Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez Użytkownika zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

ZASADY BEZPIECZEŃSTWA

• Przed każdorazowym rozpoczęciem pracy sprawdź sprawność kosiarki.
• Zawsze stosuj się do zasad bezpieczeństwa i reguł postępowania zawartych w tej instrukcji.
• Uważnie przeczytaj instrukcję.
• Upewnij się, że zapoznałeś się z urządzeniami sterującymi kosiarką i ich działaniem.
• Urządzenie nie może być wykorzystywane bez zapoznania się z treścią instrukcji obsługi.
• Przechowuj instrukcję w miejscu pozwalającym na często z niej korzystanie i chroniącym ją przed zniszczeniem, zgubieniem lub utratą czytelności, gdyż informacje w niej zawarte są bardzo ważne i będą przydatne przez cały okres użytkowania maszyny.
• Należy wcześniej zapoznać się z działaniem urządzeń sterujących i z całym wyposażeniem.
• Nie wolno obstugiwać urządzenia dzieciom.
• Osoby postronne zwłaszcza dzieci a także zwierzęta domowe nie mogą przebywać w rejonie pracy kosiarki.
• Zalecany ubiór operatora: - okulary ochronne oraz nauszniki ochronne - sztywne twarde obuwie - należy unikać luźnych, zwiewnych części garderoby.
• Zabezpiecz kosiarkę przed samoczynnym staczaniem się oraz przed użyciem przez niepożądane osoby zanim pozostawisz urządzenie bez nadzoru.
• Tankowanie paliwa przeprowadzaj zanim uruchomisz silnik wyłącznie na zewnątrz wszelkich pomieszczeń a ewentualne płamy z paliwa należy dokładnie usunąć.
• Nie napełniaj zbiornika paliwa w czasie pracy i gdy silnik jest gorący.
• Dbaj by korek paliwa był w dobrym stanie i zawsze dobrze zakręcony.
• Otwarty ogień czy iskry są niedopuszczalne w trakcie jakichkolwiek czynności związanych z paliwem.
• Przed rozpoczęciem jakichkolwiek prac obsługowych, czyszczeniem, przeglądami maszyny czy naprawami upewnij się, że wszelkie części ruchome maszyny zatrzymały się i pozostają w spoczynku.
• Odłącz przewód od świecy i zabezpiecz przed przypadkowym zetknięciem się z elektrodą świecy, tak by nie nastąpiło przypadkowe uruchomienie silnika.
• Ręce i stopy nie mogą znajdować się pod pokrywą zespołu tnącego, czy w pobliżu części ruchomych kosiarki.
• Oczyć obszar koszenia ze wszelkich przedmiotów, które po najechaniu na nie kosiarką mogą być wyrzucone z dużą prędkością w różnych kierunkach, powodując zarówno zranienia jak i straty w mieniu.
• Przed wykonywaniem następujących czynności silnik musi być wyłączony, a Użytkownik winien poczekać do całkowitego zatrzymania się ostrzy tnących: zdjęcie kosza i kanałów transportowych trawy, odblokowywania kanałów - naprawy, regulacje, usuwanie trawy i innych przedmiotów spod kosiarki.
• Koszenie przeprowadzaj wyłącznie przy dobrej widoczności.
• Używaj akcesoriów i części zamiennych autoryzowanych przez producenta kosiarki.
• Podczas transportu zabezpiecz kosiarkę przed uruchomieniem, zdejmując fajkę ze świecy.
• Nie używaj kosiarki w deszczu, przy złej pogodzie, w wilgotnym otoczeniu, nie koś mokrej trawy.
• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.
• Nie uruchamiaj urządzenia przy silnym wietrze, gdy jest słaba widoczność, bardzo wysokie lub bardzo niskie temperatury.

[WZK0]	OSTRZEŻENIE - Aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję obsługi.
	OSTRZEŻENIE - Istnieje ryzyko zranienia niebezpieczeństwo wyrzutu kamieria innych przedmiotów spod kosiarki. Osoby postrone, wszczególności dzieci, zwierzęta domowe powinny znajdować się w bezpiecznej odległości.
	Uważaj na ostre ostrza. Nóż obraca się po wyłączeniu silnika.
	Przed naprawą, transportem kosiarki zdejmy fajkę świecy.
	Uważaj na spaliny, nigdy nie uruchamiaj kosiarki w zamkniętych, niewentylowanych pomieszczeniach.
	Nigdy nie tankuj, gdy silnik jest uruchomiony. Paliwo jest bardzo łatwo palne i wybuchowe, podczas tankowania trzymaj się z dał od ognia.
	Ryzyko zranienia nie otwieraj ani nie usuwaj osłon bezpieczeństwa podczas pracy silnika.
	Gorące powierzchnie, nie dotykaj!
	Pracuj z wodpowiednim obuwiu roboczym, okularach ochronnych, nausznikach oraz w odpowiednich ubraniach ochronnych.
[SX2K]	Gwarantowany poziom mocy akustycznej.
	Zgodny z odpowiednimi normami bezpieczeństwa.
	Symbol przekreślonego kosza na śmieci umieszczany na sprzęcie, opakowaniu lub dokumentach do niego dołączonych oznacza, że produktu nie wolno wyrzucać łącznie z innymi odpadami. Oznakowanie oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r.Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji Nie wyrzucaj urządzeń razem ze śmieciami domowymi.Należy oddać zużyte urządzenie elektryczne w punkcie recyklingu.
	W kosiarkach z akumulatorami należy ładować w pomieszczeniach zamkniętych.

OPERATOR URZĄDZENIA

• Ponosi odpowiedzialność i musi dołożyć wszelkich starań aby urządzenie było użytkowane bezpiecznie zgodnie z zaleceniami zawartymi w niniejszej instrukcji.
• Nigdy nie pozostawiać urządzenia tak aby miały do niego dostęp osoby nieprzeszkolone,
• Podczas korzystania z urządzenia powinien zadbać z należytą starannością o bezpieczeństwo osób znajdujących w pobliżu pracy urządzenia, a w szczególności: osób starszych, dzieci, zwierząt domowych, żywego inwentarza oraz mienia.
• Niektóre lub wszystkie z następujących środków ochrony osobistej, znaków ostrzegawczych i symboli może pojawić się w tym podręczniku - należy stosować się do zaleceń i ostrzeżeń. Niezastosowanie się może spowodować obrażenia ciała.
• Nie przechylaj w trakcie uruchamiania kosiarki.
• Uruchamiaj i gaś silnik zgodnie z zasadami podanymi w niniejszej instrukcji.
• Prowadź urządzenie wyłącznie chodząc.
• Nie przeciążaj silnika. Pracuj tylko w podanym przedziale mocy.
• Nie pal tytoniu podczas pracy kosiarką oraz na obszarze, na którym dolewasz paliwo lub przechowujesz.
• Uważaj na dziury czy ukryte przedmioty w trawie. Wysoka trawa może je łatwo ukryć.
• Pracuj zachowując stabilną pozycję, w szczególności na pochyłościach terenu.
• Koś zawsze w poprzek zbocza, nigdy do dołu lub w górę. Zachowaj szczególną ostrożność podczas zmiany kierunku jazdy. Dozwolone nachylenie maksymalne wynosi 15 stopni.
• Zachowaj szczególnie ostrożność podczas odwracania urządzenia, przyciągania go do siebie, podczas cofania.
• Pamiętaj nigdy nie kieruj gorących spalin na materiały łatwo palne takie jak sucha trawa, paliwo, liści.
• Jeśli opróżniasz kosz, zawsze wyłączaj kosiarkę, zdejmuj fajkę świecy. Pamiętaj nóż po wyłączeniu silnika obraca się przez kilka sekund.
• Należy wyłączyć silnik jeśli przejeżdżasz prze powierzchnię inną niż trawa.
• Nie wolno transportować silnika z uruchomionym silnikiem.
• Jeśli w trakcie pracy zauważysz, że kosiarka wibruje w sposób odbiegający od normy należy natychmiast wyłączyć kosiarkę oraz zdjąć fajkę świecy.

BEZPIECZEŃSTWO ELEKTRYCZNE (kosiarki wyposażone w akumulator)

• Napięcie sieciowe musi być zgodne z informacją jaka znajduje się na tabliczce znamionowej.
• Ładuj akumulator w suchym miejscu.
• Przewody od ładowarki nie mogą być uszkodzenia.
• Przewody oraz ładowarka chron przed wysoką temperaturą, olejem i ostrymi krawędziami.
• Upewnij się, że silnik jest wyłączony podczas wyjmowania akumulatora.
• Przechowuj akumulator w temperaturach 5 – 35 stopnie Celsjusza.
• Nie otwieraj akumulatora, chron przed mechanicznymi uszkodzeniami.

KONSERWACJA I PRZECHOWANIE

• Nigdy nie przechowuj urządzenia z paliwem w zbiorniku wewnątrz budynku, w którym opary mogą dostać się do otwartego ognia lub iskry.
• Pozwól silnikowi ostygnąć przed przechowywaniem w zamkniętych pomieszczeniach lub w opakowaniu.
• Aby zmniejszyć ryzyko pożaru, należy utrzymywać silnik, tłumik, komorę baterii i zbiornik paliwa oraz kosz w stanie wolnym od trawy, liści lub nadmiernego smaru.
• Sprawdzaj często kosz na trawę pod kątem zużycia lub uszkodzenia.
• Wymień zużyte lub uszkodzone części dla bezpieczeństwa.
• Jeśli zbiornik paliwa ma zostać opróżniony, należy to zrobić na zewnątrz.

MONTAŻ

Montaż uchwytu

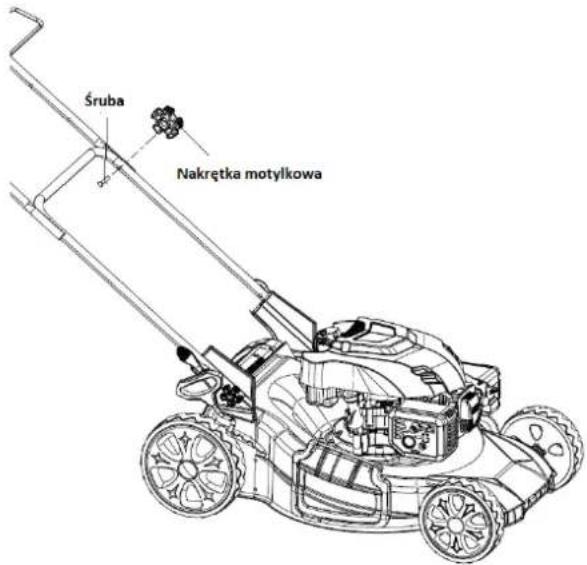

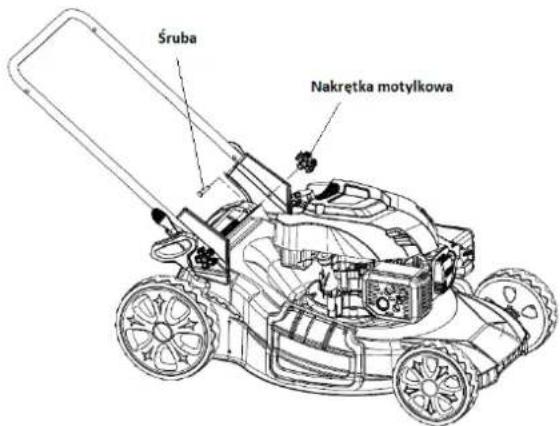

1. Przymocuj dolny uchwyt do

Urządzenia za pomocą dwóch śrub i

dwóch nakrętek motylkowych po każdej stronie.

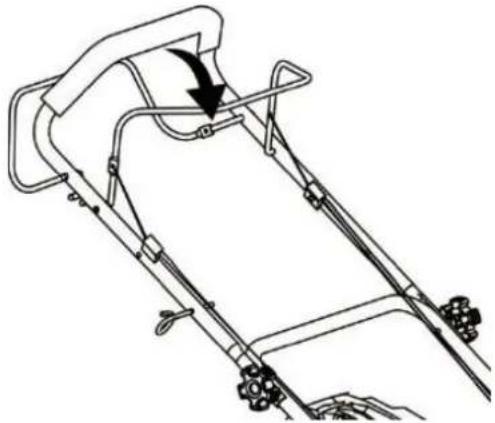

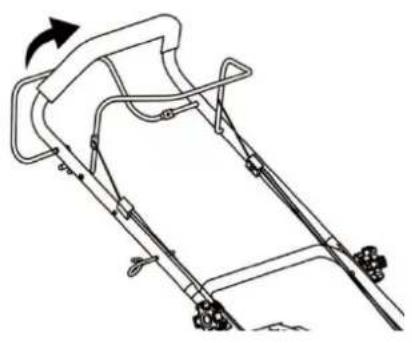

1. Rozlóż górny uchwyt i przymocuj go do dolnego uchwytu używając śrub i nakrętek motylkowych po obu stronach.

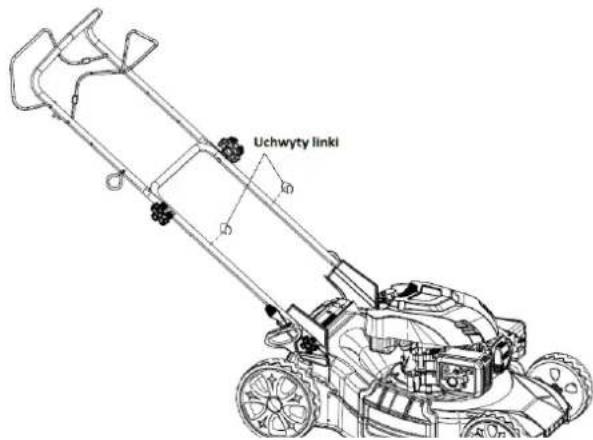

Uóż odpowiednio linki

Jak pokazano na rysunku

Przymocuj linki do uchwytu za pomocą uchwytów linki

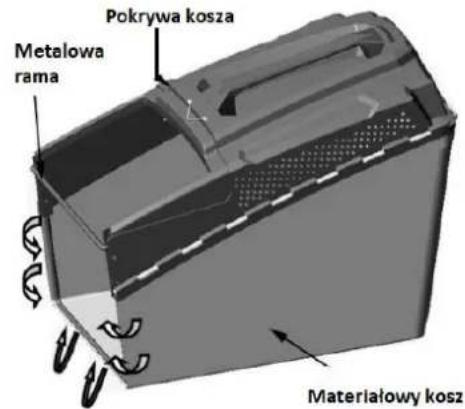

Montaż kosza na trawę

1. Materiałowy kosz powinien być przymocowany do pokrywy Kosza.
2. Zacisnąć plastikowe klipsy na metalowej ramie. Upewnij się, że klips są w pełni przymocowane do metalowej ramy.

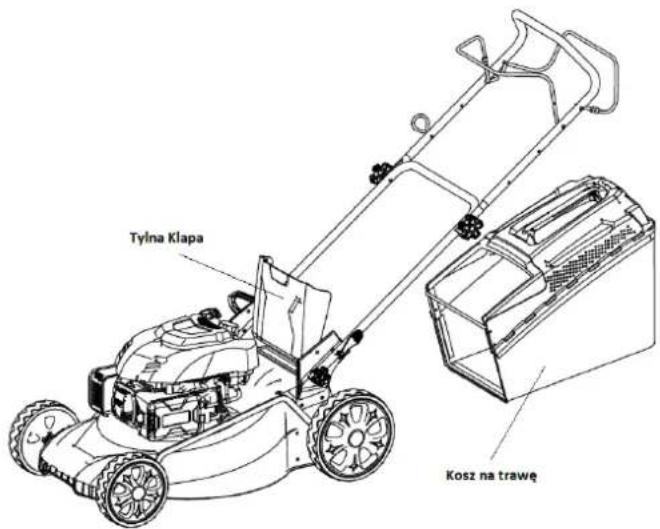

Montaż kosza na trawę do kosiarki

1. Unieś tylną klapę jedną ręką i zaczep kosz na trawę.
2. Zwolnij tylną klapę, aby nią zabezpieczyć kosz na trawę.

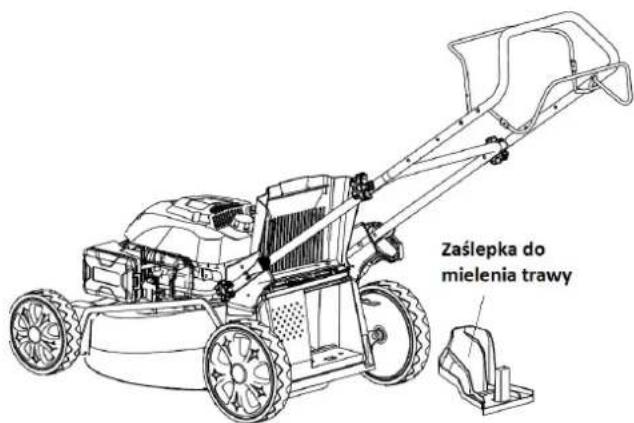

Montaż zaślepki do milenia

1. Usuń kosz na trawę
2. Podnieść tylną klapę włóż zaślepkę do mielenia do otworu.
3. Następnie opuść tylną klapę.
4. Jeśli chcemy zrezygnować z funkcji mielenia należy usunąć zaślepkę do mielenia trawy.

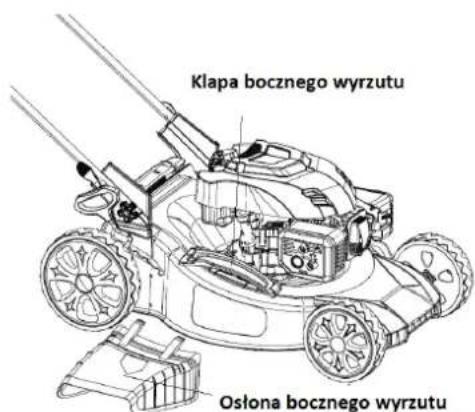

Montaż bocznego wyrzutu trawy

1. Zamontuj zaślepkę do mielenia trawy
2. podnieść klapę bocznego wyrzutu i założ osłonę bocznego kanału wyrzutowego

Uwaga: Kosiarka dostarczona jest bez oleju silnikowego. Przed uruchomieniem trzeba uzupełnić olej.

Zalecany olej SAE30 lub SAE 10W/30

Olej należy wymienić po 5 godzinach pracy silnika.

1. Odkręć korek oleju.
2. Wlej olej, pojemność miski oleju wynosi około 0,4L.
3. Po walaniu oleju odczekaj chwilę i sprawdź poziom oleju za pomocą bagnetu oleju. Odpowiedni poziom oleju powinien być między minimum a maksimum na bagnecie oleju. Jeśli poziom oleju jest za niski uzupełnij do wymaganego poziomu.

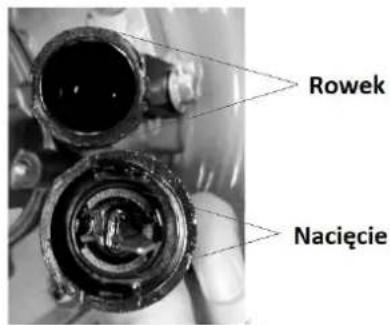

4. Po uzupełnieniu oleju należy zakręcić korek oleju. Należy naprowadzić nacięcie na korku do rowka w wlewie oleju i zakręcić.

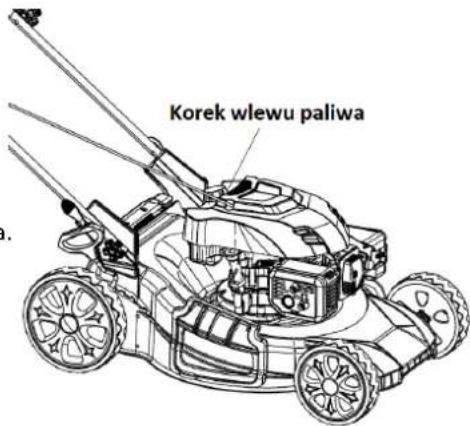

UZUPEŁNIANIE PALIWA

Kosiarka dostarczona jest bez paliwa z pustym zbiornikiem paliwa.

Pojemność zbiornika paliwa wynosi 0,8L, nie można wlewać więcej niż jest zalecane.

Stosuj benzynę 95 bezołowiową lub lepszą. Zawsze stosuj świeże paliwo. Nie przechowuj paliwa dłużej niż 30 dni. Nie uzupełniaj paliwa w pomieszczeniach zamkniętych, nigdy nie pal papierosów podczas uzupełniania paliwa. Jeśli uzupełniasz paliwo podczas koszenia, to wyłącz silnik i odczekaj chwilę, aż silnik ostygnie.

Paliwo należy przechowywać miejscach niedostępnych dla dzieci. Podczas wlewania paliwa nie wdychaj oparów, po napełnieniu paliwa zawsze dobrze dokręć korek zbiornika paliwa.

Należy pamiętać że paliwo jest łatwopalne i zawsze trzeba zachować wszelkie środki bezpieczeństwa.

Czynności podczas nalewania paliwa

1. Oczyć powierzchnię wokół korka wlewu paliwa przed odkręceniem korka.

2. Napełnij zbiornik, jeśli poziom paliwa jest niski.

3. Uzupełnij paliwo ostrożnie, aby uniknąć przepelnienia lub rozlania paliwa. W szyjce wlewu nie powinno być paliwa.

4. Usuń wszelkie zalania lub plamy benzyny przed uruchomieniem silnika.

5. Dokreć mocno korek wlewu po napełnieniu paliwem.

UWAGA ! Regulację wysokość cięcia trawy

można wykonać jedynie przy wyłączonym silniku.

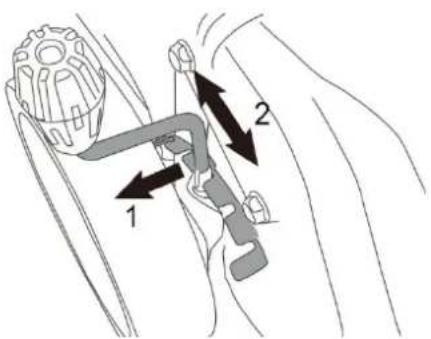

Wysokość koszenia jest regulowana centralnie za pomocą dźwigni do regulacji wysokości cięcia w 8-stopniowym zakresie.

Chwyć dźwignię regulacji i wybierz pożądana wysokość koszenia.

Od pozycji 1 (25mm) do pozycji 8 (75mm).

Dla większości trawników zlecane jest ustawienie środkowe.

Zbyt nisko ustawione wysokość kosiarki na nierównym podłożu może spowodować, że nóż będzie dotykał podłoża co spowoduje uszkodzenie kosiarki.

Kosiarka posiada funkcje do których trzeba stosować dodatkowe akcesoria opisane powyżej.

Funkcje	Zaślepka do mielenia	Kosz na trawę	Boczny wyrzut
Zbieranie do kosza	Nie	Tak	Nie
Mielenie	Tak	Nie	Nie
Boczny wyrzut	Tak	Nie	Tak

URUCHOMIENIE RĘCZNE KOSIARKI

Przed uruchomieniem kosiarki trzeba wykonać wszystkie czynności opisane w instrukcji.

OSTRZEŻENIE: Nóż zaczyna się obracać zaraz po uruchomieniu silnika.

Nie uruchamiaj kosiarki jeśli nie jest prawidłowo zmontowana lub niekompletna. Przed uruchomieniem sprawdź zawsze poziom oleju i paliwa oraz czy fajka świecy jest prawidłowa zamontowana.

Zawsze przed uruchomieniem sprawdź teren, który będzie koszony. Usuń przeszkody, które mogą dostać się pod obracający nóż.

Nigdy nie koś podczas opadów deszczu.

Jeśli kosiarka jest wyposażona w akumulator sprawdź czystość gniazda montażu akumulatora w kosiarce i w akumulatorze. Ewentualne zabrudzenie wyczyść szczotkę lub miękką szmatką.

Uruchomienie silnika

- Pierwszą czynnością jest naciśnięcie 3-5 razy pompki paliwa, jeśli znajduje się przy gaźniku. Jeśli uruchamiamy ciepły silniki nie ma potrzeby pompowania. Nie można pompować zbyt dużo ponieważ można zalać silnik. Model D46-GT150ES nie posiada pompki i przy uruchomieniu nie wykonujemy tej czynności.

- Stań za kosiarką, jedną ręką przyciągnij dźwignię hamulca (bezpieczeństwa) w stronę uchwytu. Należy pamiętać, że nie można w tym momencie wciskać dźwigni napędu, ponieważ zaraz po uruchomieniu silnika kosiarka ruszy.

- Drugą ręką chwyć dźwignię rozrusznika ręcznego i wyciągnij linkę na długość 10-15 cm, aż poczujesz opór. Następnie szarpnij mocno za dźwignię. Jeśli silnik się nie uruchomi po trzykrotnym szarpnięciu, powtórz czynności. Po uruchomieniu silnika ułoż dźwignię w uchwycie.

Wyłączenie silnika:

Zwolnij dźwignię hamulca/ włącznik zapłonu, powróci ona do swojej pozycji wyjściowej, silnik automatycznie się wyłączy.

Pierwszą czynnością jest naładowania baterii za pomocą ładowarki zewnętrznej. Nowy akumulator jest naładowany częściowo około 40% mocy.

• Podłącz przewód ładowarki do gniazdka, a wskaźnik zasilania świeci się na zielono.
• Włóż baterię do gniazda ładowarki i umieść ją na miejscu. Podczas ładowania kontrolka ładowania świeci się na czerwono, a zielona kontrolka gaśnie.
• Gdy bateria jest w pełni naładowana, czerwona kontrolka gaśnie a zielona kontrolka sygnalizacyjna zaczyna się świecić.
• Wyjmij baterię z ładowarki oraz odłącz wtyczkę ładowarki z gniazdka.

Ładowarka do akumulatorów litowo-jonowych

Model: KF62L-12,6V1500-G

Parametry: Wejście AC100 \~ 240V 50 \~ 60Hz 25W, wyjścieDC12.6V1.5A

Bateria litowo-jonowa

Model: DL3S1P12B

Parametry: DC12V2000mAh

Instalacja panelu

- Dopasuj panel starowania do górnego uchwytu tak by otwory od panelu pasowały do otworów do uchwytu.

• Należy linkę od napędu przeprowadzić przez otwór w panelu i przymocuj ją do dźwigni napędu.
• Przykręć panel do górnego uchwytu za pomocą śrub jakie są dołączone.
• Na dolny uchwycie zamontuj do zaczepów linkę napędu i gazu.

Montaż akumulatora w panelu sterowania

• Otwórz obudowę baterii.
• Włóż baterię do gniazda i wciśnij ją na miejsce.
• Zamknij pokrywę komory baterii.

Uruchamianie z rozrusznika elektrycznego

• Wykonaj wszystkie czynności przed uruchomieniem jak przy rozruchu ręcznym.
• Stań za kosiarką, jedną ręką przyciągnij dźwignię hamulca (bezpieczeństwa) w stronę uchwytu
• Drugą ręką naciśnij przycisk start

Dźwignię napędu należy przesunąć w kierunku uchwytu głównego. W momencie przesunięcia dźwigni napędu, kosiarka zacznie jechać. Nie można puszczać dźwigni hamulca/ włącznik zapłonu, ponieważ silnik się wyłączy.

UWAGA! Napędu używaj wyłącznie na prostych odcinkach, koniecznie wyłączaj napęd na zakrętach kosiarka nie posiada mechanizmu różnicowego co może doprowadzić do uszkodzenia napędu kosiarki.

W celu wyłączenia silnika należy zwolnić dźwignię hamulca/ włącznik zapłonu oraz napędu.

UWAGA! Gdy wyłączysz silnik kosiarki nóż obraca się jeszcze klika sekund.

Jeśli zauważysz, że kosiarka wydaje dziwne dźwięki to skontaktuj się ze sprzedawcą.

PRZECHOWYWANIE KOSIARKI

- Kosiarkę należy przechowywać w suchych pomieszczeniach, poza zasięgiem dzieci. Temperatura przechowywania 5°C do 25°C.

- Zawsze gdy przechowujemy kosiarkę z akumulatorem należy go wymontować i przechowywać w odpowiedniej temperaturze 5°C do 35°C w suchych miejscach. Akumulator powinien być przechowywany naładowany, stan naładowania powinien wynosić 40-60%. Co jakiś czas należy akumulator doładowywać przez minimum 2h.

- Nigdy nie chowaj kosiarki tuż po wyłączenia silnika. Odczekaj, aż silnik ostygnie.

- Kosiarkę można przechować w pozycji pionowej. W tym celu należy odkręcić nakrętki motylkowe przy dolnym uchwycie. Złóż uchwyt górny, aby kosiarka zajmowała mniej miejsca. Linki i przewody nie mogą być zakleszczone, aby uniknąć zadrapań należy pomiędzy uchwyt a silnikiem włożyć kawałek kartonu.

- Kosiarke można przykryć materiałem, który nie zatrzymuje wilgoci.

- Kosiarkę należy przed przechowaniem wyczyści z traw i innych zabrudzeń. Następnie należy opróżnić zbiornik paliwa oraz miskę olejową. Pamiętaj zawsze należy utylizować paliwo i olej.

- Należy zdjęć fajkę świecy oraz kosz i postawić kosiarkę pionowo.

Przechowanie kosiarki w pozycji pionowej

KONSERWACJA KOSIARKI

OSTRZEŻENIE: Przed przystąpieniem do jakichkolwiek prac konserwacyjnych lub czyszczenia, wyłącz silnik i poczekaj, aż nóż kosiarki zatrzyma się.

Czyszczenie kosiarki

Kosiarka powinna być dokładnie czyszczona za każdym razem po jej użyciu. Zawsze czyść kosiarkę bezpośrednio po użyciu. Nie pozwól, aby ścinki trawy i inne zanieczyszczenia pozostałe na żadnej z powierzchni kosiarki. Wysuszone resztki trawy i brud mogą pogorszyć pracę kosiarki.

Sprawdź, czy kosz oraz otwór wylotowy do trawy jest wolny od pozostałości trawy. Usuń wszelkie pozostałości. Sprawdź spód kosiarki oraz nóż w tym celu przechylić kosiarkę po lewą stronę (naprzeciwko korka wlewu oleju)

UWAGA: Przed umieszczeniem kosiarki na boku całkowicie opróżnij zbiornik paliwa za pomocą pompy do odsysania benzyny. Nie przechylaj kosiarki o więcej niż 90 stopni

Czyszczenie świecy zapłonowej:

• Gdy silnik ostygnie, zdejmij fajkę świecy zapłonowej.
• Odkręć świecę zapłonową za pomocą klucza do świecie.
• Oczyć elektrodę za pomocą szczotki drucianej (brak w zestawie).
• Za pomocą szczelinomierza ustaw przerwę na świecy 0,75 mm.
• Ostrożnie zamontuj świecę zapłonową ręką, aby uniknąć uszkodzenia gwintu.
• Po wstępnym przykręceniu świecy dokręcić świecę za pomocą klucz do świecie.

Przegląd filtra powietrza

Zabrudzony filtrpowietrza zmniejsza moc silnika, dostarczając zbyt mało powietrza do gaźnika. Jeśli powietrze zawiera dużo kurzu, filtr powietrza należy sprawdzać częściej.

OSTRZEŻENIE: Nigdy nie uruchamiaj silnika bez filtr powietrza.

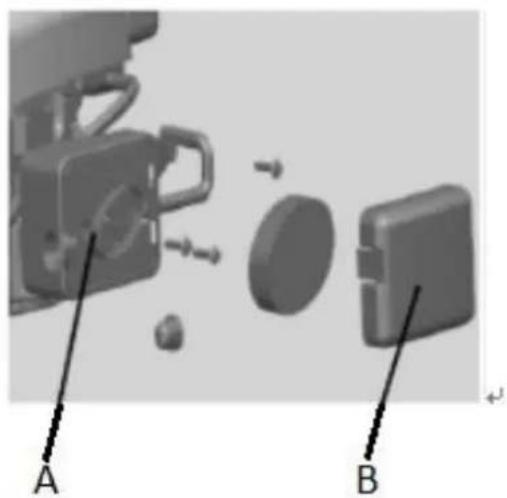

Demontaż filtra powietrza.

1. Zdejmij pokrywę zewnętrzną filtra powietrza (A).
   Uważaj, aby nie dopuścić do wpadnięcia brudu i zanieczyszczeń do kanału dolotowego.
2. Oddziel filtr powietrza (A) od obudowy filtra powietrza (B).
3. Sprawdź wkład filtra powietrza. Wyczyść brudny wkładfiltrapowietrza ciepłą wodą i mydłem. Pozwój wkładowi filtra powietrza dokładnie wyschnąć przed ponowną instalacją.
4. Zainstaluj wkład filtra powietrza na gaźniku i zabezpieczyć śrubami.

Uwaga: Nie używaj sprężonego powietrza ani rozpuszczalników do czyszczenia wkładu filtra. Powietrze pod ciśnieniem może uszkodzić wkład filtr, a rozpuszczalniki rozpuści.

• Odkręć korek wlewu oleju, przygotuj pojemnik na zużyty olej, przechyl kosiarkę w stronę tworu wlewowego i wylej olej do przygotowanego pojemnika. Zużyty olej zutylizuj.
• Kiedy wylejesz olej postaw kosiarkę w normalnej pozycji. Wytrzyj wszystkie zanieczyszczenia jakie mogły powstać podczas wylewania oleju.
• Wlej nowy olej SAE30 lub SAE10W/30 pojemność miski oleju wynosi około 0,4 L. Po nalaniu włóż bagnet oleju i sprawdź poziom. Następnie zakręć korek i uruchom kosiarkę, a następnie wyłącz silnik. Odczekaj chwilę i ponownie sprawdź poziom oleju. W razie czego prosze uzupełnij olej.

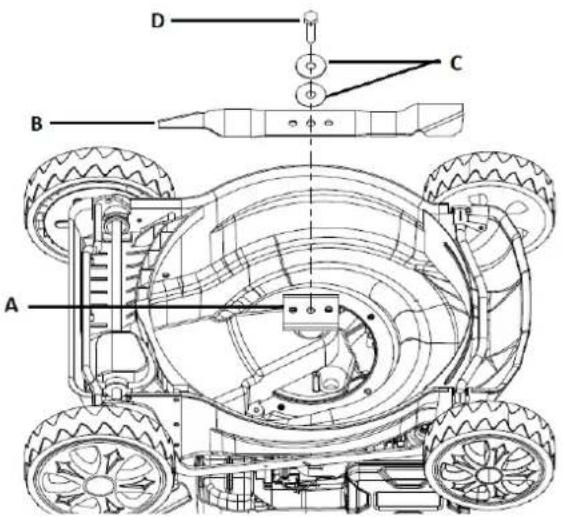

Wymiana noża

Nóż może ulec zniszczeniu lub stępieniu. W tym celu należy nóż wymienić lub naostrzyć. Ostrzenie noża powinno się wykonać co 25 roboczogodzin. Naostrzony i wyważony nóż daje to gwarancję łatwego koszenia trawy.

Do demontażu noża zawsze używaj rękawic.

• W pierwszej kolejności zdejmie fajkę świecy
• Zlej olej i paliwo
• Położ kosiarkę na boku, przytrzymaj noż i odkręć śrubę noża w kierunku przeciwnym kierunku do ruchu wskazówek zegara za pomocą odpowiedniego klucza płasko-oczkowego.
• Montaż nowego lub naostrzonego noża wykonaj w odwrotnej kolejności do demontażu.

A- założ adapter noża na piaście
B- założ nóż na adapterze i piaście, wygiete łopatki noża musza być założone do góry.
C – założ podkładki
D – Przykreć śrube z siła 45 Nm

Należy pamiętać że ostrzenie noża i wyważenie powinien wykonać serwis.

Sprawdzenie wyważenia odbywa się przez położenie noża na pręcie i obserwacji czy którąś stronę nie jest nie przeważ w którąś stronę. Jeśli tak to trzeba zebrać część materiału z ciężej strony tak żeby noż nie przeważał na jedną stronę.

Tabela konserwacji

	12 roboczogodzin	24 roboczogodzin	36 roboczogodzin
Filtr powietrza	Wyczyść	wyczyść	wymień
Świeca zapłonowa	sprawdź	wyczyść	wymień
Olej silnika	Sprawdź	wyczyść	sprawdź

Ewentualne usterki :

Problem	Przyczyna	Rozwiązanie
Głośna praca, wibracje kosiarki	Poluzowane śruby	Sprawdź połączenia śrubowe
	Poluzowany nóż	Sprawdź śrubę mocowania noża
	Nóż jest niewyważony lub wygięty	Napraw lub wymień nóż
Silnik nie uruchamia się	Dźwignia hamulca/ włącznik zapłonu nie został wciśnięty	Wciśnij Dźwignia hamulca/ włącznik zapłonu
	Świeca zapłonowa jest uszkodzona lub fajka na świecy zapłonowej	Wymień świecę lub fajkę świecy
	Nieprawidłowa pozycja startowa manetki gazu (jeśli kosiarka posiada)	Przesuń manetkę gazu w stronę pozycję zając (jeśli kosiarka posiada)
	Brak paliwa lub stare paliwo	Uzupełni czystym paliwem
	Zalany silnik	Odkręć świece i ją wysusz
Silnik pracuje nieregularnie	Filtr powietrza jest brudny	Wyczyść filtr powietrza
	Świeca jest brudna	Wyczyść świecę
Nierówne koszenie	Tępy nóż	Naostrz nóż
	Koła są żle zamocowane	Dokręć koła
Kosiarka nie zbiera odpowiednio trawy	Nóż jest uszkodzony	Wymień nóż na nowy
	Kosz jest zapchany	Wyczyść kosz do trawy
	Wysokość koszenie jest żle ustawiona	Popraw wysokość koszenia
	Trawa jest mokra	Koś jak trawa będzie sucha
	Kanał wylotowy do kosza jest zatkany	Wyczyść kanał wylotowy
	Spód kosiarki jest zabrudzony	Wyczyść spód kosiarki

SPECYFIKCJA TECHNICZNA

PARAMETRY		KOSIARKA SPALINOWA GREENSO D46-GT150ES
Techniczne
	Szerokość koszenia [mm]	460
	Pojemność zbiornika paliwa [l]	0,8
	Pojemność olejowa silnika [l]	0,35
	Pojemność kosza [l]	55
	Rozmiar koła przód [cm]	18
	Rozmiar koła tył [cm]	25
	Koła tożyskowane	metalowe
	Zakres regulacji koszenia [mm]	25-75
	Rodzaj kosiarki	spalinowa
	Funkcje pracy	Wyrzut boczny, tyny, rozdrabnianie
Fizyczne
	Masa [kg]	31,5
	Napęd	samobieżna
	Napęd marka	GT
	Max wibracje na rękojeści [m/s2]	brak informacji
	Zmierzony poziom hałasu [dB(A)]	96
	Gwarantowany poziom hałasu [dB(A)]	96
	Konstrukcja	stal
Zasilanie
	Typ silnika	Czterosuwowy
	Pojemność silnika [cm3]	150
	Moc znamionowa/nominalna [KM/W]	3,70 KM/ 2,7 kW
	Moment obrotowy [Nm]	2800
	Silnik marka	Ducar
	Silnik model	DVO150
	Typ rozrusznika	ręczny/elektryczny
Funkcje
	Regulacja wysokości koszenia	7 poziomów
	Funkcje dodatkowe
	Wyrzut boczny	tak
	Rozdrabnianie	tak
	Znak zgodności	CE

Firma Motorq Sp. z o.o. ul. Targowa 7.06-300 Przasnysz, zwana dalej Gwarantem, gwarantuje, że każdy nabyty produkt jest wolny od wad materiałowych i jakościowych w przypadku zwykłego korzystania z produktu w okresie gwarancyjnym.

Okres gwarancji rozpoczyna się od daty zakupu towaru przez Klienta. Gwarancja udzielana jest w dwóch wariantach:

1. GWARANCJA KONSUMENCKA - przeznaczona jest dla sprzętu wykorzystywanego do użytku prywatnego, niekomercyjnego przez Kupującego będącego konsumentem. Okres trwania gwarancji wynosi 24 miesiące.
2. GWARANCJA KOMERCYJNA - przeznaczona jest dla firm Okres gwarancji komercyjnej wynosi 12 miesięcy.

Gwarancja obejmuje usunięcie usterek, które wynikają z zastosowania wadliwych materiałów lub są wynikiem błędów produkcyjnych. Gwarancja nie obejmuje czynności związanych z konserwacją, czyszczeniem, regulacją i ze skręcaniem połączeń śrubowych danego przedmiotu, do których to czynności zobowiązany jest Kupujący we własnym zakresie i na własny koszt.

Kupujący jest zobowiązany zgłosić reklamację bezpośrednio do Sprzedawcy, który poinformuje Kupującego o procedurze reklamacyjnej. W celu realizacji uprawnień wynikających z gwarancji, Kupujący winien okazać kartę gwarancyjną oraz dowód zakupu (paragon lub fakturę VAT). Gwarancja jest ważna wyłącznie na terenie Rzeczpospolitej Polskiej i jest udzielana na produkty nabyte na terytorium Rzeczpospolitej Polskiej.

Uprawnienia z gwarancji nie przystugują w przypadku:

a) Uszkodzenia i zużycie takich elementów jak: linki, paski, wtyki, gniazdka, przełączniki, przyciski, baterie, przewody, elementy gumowe, pedały, uchwyty z gąbki, kółka, łożyska, , rączki itp., chyba że ujawniona w tych elementach wada nie jest skutkiem naturalnego zużycia, a powstała z przyczyny tkwiącej w tym elemencie.
b) Drobne, powierzchowne zarysowania, odbarwienia lub spękania powłoki kryjącej.
c) Używania przez Kupującego, niezgodnych z instrukcją obsługi sprzętu, środków eksploatacyjnych lub czyszczących.
d) Niewłaściwego zabezpieczenie sprzętu przez Kupującego przed działaniem czynników zewnętrznych tj. wilgoci, temperatury, kurzu, itp.
e) Niestosowania przez Kupującego wymaganych (zgodnie z instrukcją obsługi) materiałów eksploatacyjnych.
f) Przeróbek i zmian konstrukcyjnych, dokonywanych przez Kupującego lub inne osoby nieuprawnione do tego działania przez Gwaranta.
g) Normalnego użytkowania (normalne zużycie części eksploatacyjnych).
h) Uszkodzenia sprzętu na skutek nieprawidłowego montażu przez Kupującego lub osoby trzecie.

W przypadku zasadności zgłoszenia reklamacyjnego sprzętu zakupionego przez Internet, Sprzedawca zapewnia transport i usługę serwisową przedmiotu gwarancji.

W przypadku nieuzasadnionego żądania dokonania naprawy, Kupujący poniesie wszelkie koszty związane z dostarczeniem sprzętu do Sprzedawcy, jego naprawą oraz odebraniem.

Za nieuzasadnione żądanie naprawy sprzętu będzie uważane w szczególności żądanie usunięcia uszkodzeń lub dokonania czynności konserwacyjnych (instalacyjnych) nie objętych Gwarancją, jak również żądanie dokonania naprawy pomimo utraty uprawnień z Gwarancji”.

Sprzedawca w imieniu Gwaranta, może zażądać przygotowania sprzętu do odbioru w celu zdiagnozowania usterki i stwierdzenia zasadności zgłoszenia reklamacyjnego. Odbiór ten może być dokonany przez firmę spedycyjną. Kupujący zobowiązany jest wówczas przygotować towar w sposób bezpieczny do odbioru. Kupujący wyda przedmiot sprzedaży bez zanieczyszczeń, w opakowaniu oryginalnym lub zastępczym pozwalającym na przetransportowanie przedmiotu sprzedaży w stanie bezpiecznym.

Gwarant zobowiązany jest ustosunkować się do zgłoszenia gwarancyjnego w terminie do 14 dni.

Naprawa zostanie wykonana w terminie do 21 dni roboczych od daty dostarczenia towaru. Okres ten może ulec wydłużeniu w przypadku konieczności sprowadzenia części nietypowych lub spoza terytorium Polski

Kupujący zostanie poinformowany o takiej sytuacji drogą mailową lub telefonicznie przez Sprzedawcę.

Jeśli sprzęt wymaga dodatkowej ekspertyzy termin naprawy może trwać do 28 dni roboczych. Ekspertyzę dokonuje uprawniony Serwis. Gwarant może przedłużyć czas gwarancji o ilość dni niezbędnych na przeprowadzenie oceny technicznej urządzenia.

Gwarant zobowiązuje się do naprawy uszkodzonego sprzętu w przypadku zasadności zgłoszenia gwarancyjnego. Wymiana towaru na nowy możliwa jest jedynie w przypadku braku możliwości naprawy sprzętu i gdy wada przedmiotu sprzedaży jest istotna.

Prawo do wymiany Sprzętu na wolny od wad nie przysługuje w przypadku utraty uprawnień z tytułu Gwarancji.

Zwrot kwoty zakupu za sprzęt jest możliwy jedynie w przypadku braku możliwości naprawy i braku możliwości wymiany na nowy oraz gdy wada jest istotna.

We wszelkich kwestiach nie uregulowanych w niniejszych warunkach Gwarancji będą miały zastosowanie przepisy Kodeksu cywilnego.

Gwarancja nie wyłącza, nie ogranicza oraz nie zawiesza uprawnień osoby, która nabyła sprzęt u Gwaranta, wynikających z niezgodności towaru z umową określonych w ustawie z dnia 30 maja 2014 roku o prawach konsumenta (Dz.U. z 2014 r. poz. 827, ze zm.).

......

Pieczęć i podpis Sprzedającego

Importer: Motorq Sp. z o.o.

Targowa 7 06-300 Przasnysz

Telefon [phone]

www.motorq.pl, [e-mail]

Polska
