STORM - Skuter Frugal - Bezpłatna instrukcja obsługi

Producent	Frugal
Model	STORM
Typ produktu	Skuter miejski elektryczny
Wymiary (dł. x szer. x wys.)	110 x 50 x 110 cm
Waga netto	15 kg
Maksymalne obciążenie	100 kg
Materiał ramy	Aluminium
Rozmiar kół	10 cali
Hamulce	Tylny hamulec nożny
Zasięg na jednym ładowaniu	ok. 25 km
Prędkość maksymalna	20 km/h
System napędowy	Elektryczny, silnik w piaście
Bateria	Akumulator litowo-jonowy 36 V
Czas ładowania	3–4 godziny
Funkcje specjalne	Składana konstrukcja, regulowana kierownica, przednie i tylne światła LED
Konserwacja i czyszczenie	Przecierać wilgotną szmatką, unikać wody przy elektronice, smarować łożyska
Bezpieczeństwo	Hamulce, odblaski, dzwonek, oświetlenie
Części zamienne i naprawa	Opony, klocki hamulcowe, bateria, uchwyty
Gwarancja	2 lata

Często zadawane pytania - STORM Frugal

Jak ładować baterię skutera STORM?

Podłącz dołączoną ładowarkę do gniazda ładowania w skuterze, a następnie do gniazdka sieciowego. Ładuj przez 3-4 godziny do pełnego naładowania. Nie pozostawiaj bez nadzoru.

Jaki jest maksymalny zasięg skutera?

Zasięg wynosi około 25 km na jednym ładowaniu w optymalnych warunkach (płaska droga, umiarkowana waga).

Czy skuter Frugal STORM jest składany?

Tak, skuter posiada składaną konstrukcję, co ułatwia transport i przechowywanie.

Jakie jest maksymalne obciążenie skutera?

Maksymalne obciążenie wynosi 100 kg (waga użytkownika plus ewentualny bagaż).

Jak konserwować skuter STORM?

Regularnie czyść skuter wilgotną szmatką, sprawdzaj ciśnienie w kołach, smaruj łożyska i dokręcaj śruby. Unikaj mycia pod ciśnieniem.

Czy skuter ma oświetlenie?

Tak, skuter wyposażono w przedni reflektor LED oraz tylne światło, co zwiększa bezpieczeństwo po zmroku.

Ile czasu trwa pełne ładowanie?

Pełne ładowanie trwa około 3-4 godzin. Zaleca się nie rozładowywać baterii całkowicie.

Czy można jeździć w deszczu?

Skuter nie jest w pełni wodoodporny. Unikaj jazdy w ulewnym deszczu i kałużach. W wilgotnych warunkach zachowaj ostrożność.

Gdzie znaleźć części zamienne do skutera?

Części zamienne są dostępne u autoryzowanych dealerów Frugal oraz w sklepach internetowych. Typowe części to opony, klocki hamulcowe, bateria.

Jaka jest maksymalna prędkość skutera?

Maksymalna prędkość wynosi 20 km/h, zgodnie z przepisami dla lekkich pojazdów elektrycznych.

INSTRUKCJA OBSŁUGI STORM Frugal

Instrukcja obsługi

Produkt nie jest przeznaczony do użytku komercyjnego

SPIS TREŚCI

WSTEP....2

PRZEGLĄD INSTRUKCJI....3

BEZPIECZEŃSTWO....4

OBSŁUGA....8

WYŚWIETLACZ LCD....15

INSTRUKCJA AKUMULATORA LITOWO-JONOWEGO....16

HARMONOGRAM KONSERWACJI....20

RECYKLING....21

WSTEP

Gratulujemy wyboru hulajnogi elektrycznej Frugal®. Prosimy o uważne przeczytanie tej instrukcji przed pierwszą jazda, aby móc odczuć jak największą przyjemności i jak najefektywniej korzystać z produktu. Zalecamy stosowanie się do wszystkich porad. Szczególną uwagę należy zwrócić na wskazówki dotyczące bezpieczeństwa oraz konserwacji baterii. Hulajnoga elektryczna Frugal® została zaprojektowana i stworzona w zgodzie z nowoczesnymi standardami produkcji i procesem kontroli jakości. Jest przyjazna otoczeniu i przyjemna w użytkowaniu.

PRZEGLĄD INSTRUKCJI

Informacje na temat instrukcji obsługi

Aby nauczyć się bezpiecznej obsługi e-hulajnogi Frugal Storm, należy przeczytać i stosować się do wszystkich instrukcji i ostrzeżeń zawartych w tym podręczniku. Przy obsłudze e-hulajnogi zawsze należy kierować się zdrowym rozsądkiem. Jeśli będziesz miał pytania, na które nie znalazłeś odpowiedzi w tej instrukcji obsługi, skontaktuj się z nami za pośrednictwem infolinii marki Frugal.

Zagrożenia związane z jazda

Wszystkie podzespoły oraz technologie zastosowane w elektrycznej hulajnodze Frugal Storm zostały bardzo dokładnie przetestowane. Możesz natomiast wyrządzić sobie krzywdę, jeśli nie będziesz stosował się do wytycznych bezpiecznej obsługi sprzętu, zawartych w instrukcji. Za każdym razem, gdy korzystasz z e-hulajnogi podejmujesz ryzyko utraty zdrowia, a nawet śmierci, które mogą być spowodowane utratą kontroli, zderzeniem lub upadkiem. By zmniejszyć ryzyko utraty zdrowia, zapoznaj się i przestrzegaj wszystkich wytycznych i ostrzeżeń, zarówno w instrukcji jak i na e-hulajnodze.

Przygotowanie do jazdy

Zanim zaczniesz korzystać z zakupionego sprzętu, w pierwszej kolejności konieczne jest złożenie e-hulajnogi Frugal Storm. Przed pierwszym użyciem akumulator powinien być ładowany przez co najmniej 6 godzin. Więcej na temat przygotowania do jazdy dowiesz się w dalszej części tej instrukcji.

BEZPIECZEŃSTWO

Instrukcja bezpieczeństwa

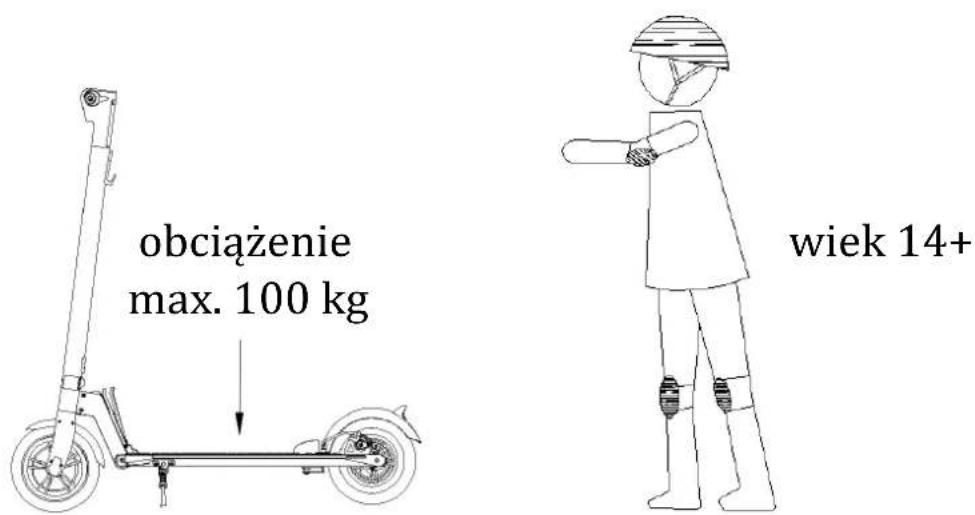

Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 14 lat i przez osoby o obniżonych możliwościach fizycznych, czuciowych lub umysłowych, a także te, które nie posiadają doświadczenia i nie są zaznajomione ze sprzętem, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie użytkowania sprzętu w bezpieczny sposób. Należy poinstruować dzieci, aby nie traktowały urządzenia jako zabawki. Dzieci nie powinny wykonywać czyszczenia i konserwacji sprzętu bez nadzoru.

Całkowita wartość drgań działających na kończyny górne użytkownika nie przekracza 2,5 m/s². Najwyższa ważona wartość skuteczna przyśpieszenia drgań działających na całe ciało użytkownika, nie przekracza 0,5 m/s².

Środki ostrożności w trakcie jazdy

Zanim rozpoczniesz jazdę na swojej nowej e-hulajnodze, sprawdź czy jest odpowiednio rozłożona i czy nie ma żadnych uszkodzeń, a następnie zapoznaj się ze swoim otoczeniem. W trakcie jazdy nie powinieneś mieć na sobie żadnej ostrej bizuterii, by uniknąć zranienia. Frugal Storm jest jednoosobowym pojazdem elektrycznym, co oznacza, że może z niej korzystać tylko jedna osoba.

UWAGA: Przytrzymując wciśnięta manetkę gazu przez ok. 6 sekund na stałej prędkości np. 10 km/h, włączysz funkcję Easy Ride. Puszczając manetkę gazu, e-hulajnoga nadal będzie poruszała się stałą prędkością, przy której funkcja została uruchomiona. Wyłącz Easy Ride naciskając hamulec lub przyspieszając.

BEZPIECZEŃSTWO

Informacje dotyczące bezpieczeństwa

1. Zawsze trzymaj obie stopy na podeście e-hulajnogi.

1. Unikaj nierówności i przeszkód.

1. Przechyl się w kierunku jazdy, delikatnie i wolno skręcaj kierownicą.

2. Nie wciskaj manetki gazu, gdy prowadzisz e-hulajnogę.

1. Podczas jazdy, delikatnie dociśnij hamulec, aby poczuć, jak działa.

1. Nie wciskaj gazu, gdy zjeżdżasz z wzniesienia.

Informacje dotyczące bezpieczeństwa

1. Nie wieszaj rzeczy na kierownicy.

1. Nie jedź wysoką prędkością po nierównym podłożu.

1. Unikaj jazdy w deszczu.

1. Unikaj przeszkód zawieszonych wysoko wewnątrz i na zewnątrz.

1. Trzymaj zawsze obie dłonie na kierownicy.

1. Unikaj wody i zanurzenia powyżej 2 cm.

Informacje dotyczące bezpieczeństwa

1. E-hulajnoga przeznaczona jest wyłącznie dla jednego użytkownika.

1. Nie wykonuj gwałtownych ruchów podczas przemieszczania się z wysoką prędkością.

1. Nie dotykaj tarczy hamulcowej.

1. Nie poruszaj się po drogach publicznych.

1. E-hulajnoga nie jest przeznaczona do jazdy wyczynowej, skoków itp.

Części:

instrukcja obsługi

przedłużenie wentyla

śruba x2

imbus 4mm

ładowarka

OBSŁUGA

Montaż

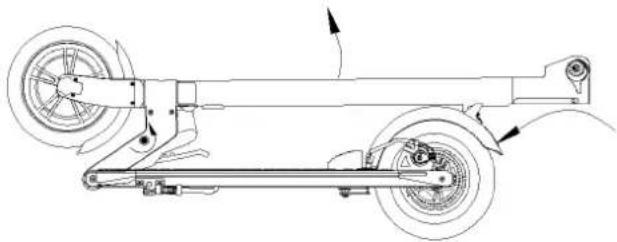

1. Wciśnij tylny błotnik, rozłącz metalowy zaczep. Podnieś kierownicę do momentu, aż usłyszysz dźwięk kliknięcia. Przykręć blokadę mechanizmu składania. Po wykonaniu wszystkich czynności system składania zostanie zablokowany i kierownica nie złoży się w trakcie jazdy.

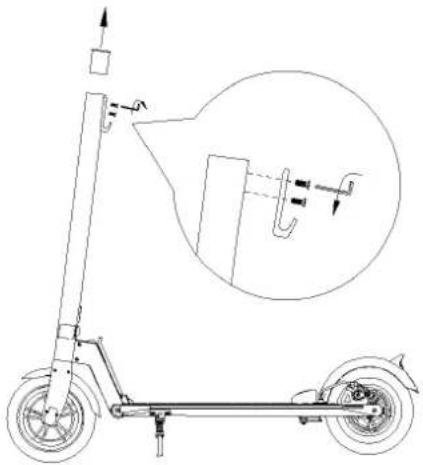

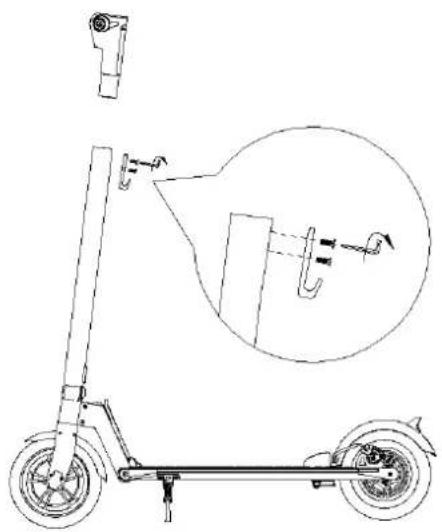

1. Użyj klucza z zestawu by poluzować śruby i wyjąć wtyczkę.

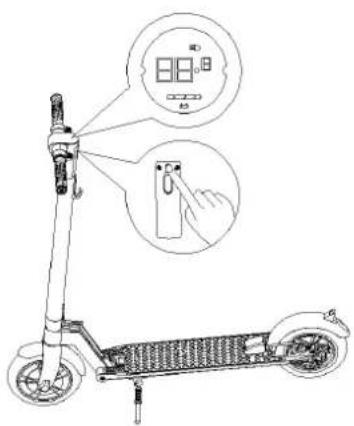

1. Zlóż rączki kierownicy, użyj klucza z zestawu, aby dokręcić śruby. 4. Przetestuj czy wszystkie funkcje działają.

Nowicjusze powinni założyć ochraniacze na całe ciało oraz kask podczas pierwszej jazdy, aby zmniejszyć ryzyko urazu podczas upadku.

1. Włącz e-hulajnogę i sprawdź poziom naładowania baterii.

1. Trzymaj jedną stopę na podeście e-hulajnogi, a drugą odepchnij się.

1. Gdy e-hulajnoga zaczyna ruszać, postaw drugą stopę na podeście i wciśnij manetkę gazu.

1. Puść manetkę gazu, aby zmniejszyć prędkość. Użyj hamulca tarczowego, aby szybciej zatrzymać pojazd.

UWAGA: E-hulajnoga wyposażona jest w technologię kick- to- start. Polega ona na tym, że manetka zaczyna działać dopiero, gdy rozpędzimy się odpychając powyżej 5km/h.

Dzięki temu eliminujemy ryzyko niechcianego startu z miejsca oraz chronimy silnik przed przeciążeniami.

OBSŁUGA

Transport

Upewnij się, że e-hulajnoga jest wyłączona i ma złożone rączki. Odkręć blokadę mechanizmu składania. Przechyl dźwignię składania i położ kierownicę na tylnym błotniku, aż usłyszysz zaczep kierownicy blokujący się o niego.

Transportuj trzymajając e-hulajnogę w jednej lub w dwóch dłoniach.

Jeśli koło jest zablokowane przez hamulec, użyj imbusa 4 mm, by poluzować śruby na zacisku, następnie dostosuj linkę hamulca i dokręć śruby.

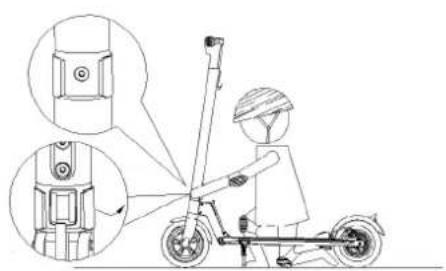

Regulacja kierownicy

Jeśli kierownica jest zbyt luźna i mocno drga podczas jazdy, otwórz plastikową osłonę i użyj imbusa, by dokręcić śruby zgodnie z rysunkiem. Regularnie wykonuj regulację kierownicy.

OBSŁUGA

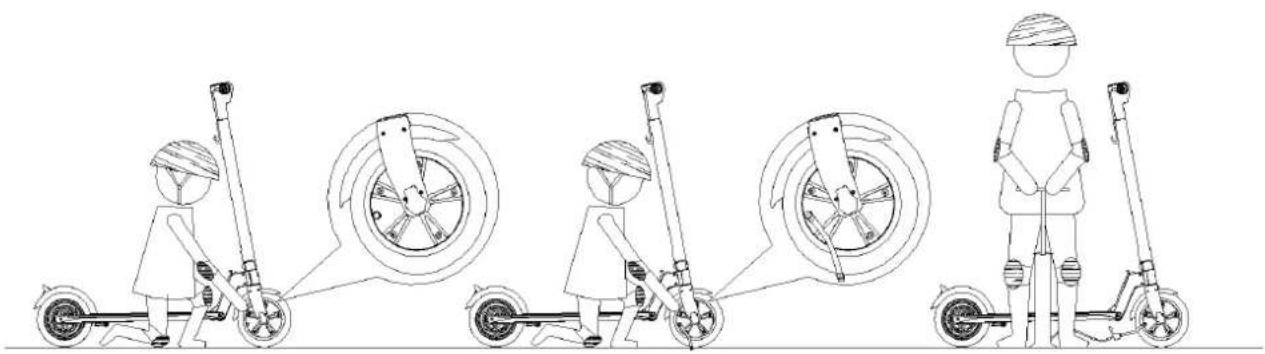

Pompowanie opon

Gdy w oponach spadnie ciśnienie, użyj pompki rowerowej, by napompować je do odpowiednich wartości, które podane są na boku opony.

WYŚWIETLACZ LCD

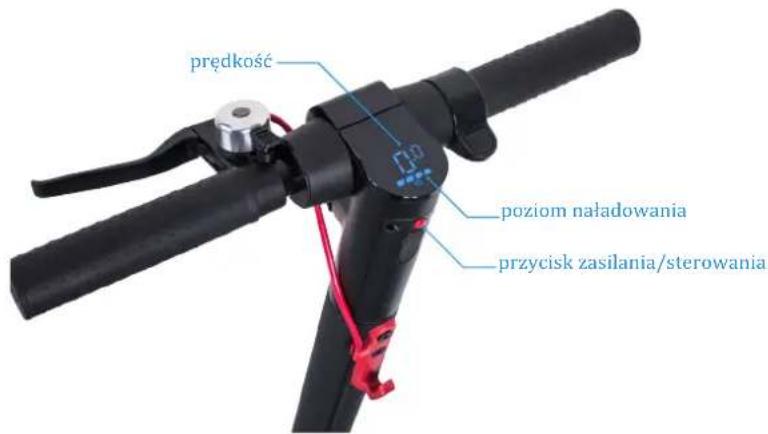

Wyświetlacz LCD - panel sterowania

1. Przytrzymaj wciśnięty przycisk zasilania przez dłuższy czas (ok. 5 sek.), by włączyć/wyłączyć e-hulajnogę.
2. Gdy e-hulajnoga została uruchomiona wyświetlacz pokazuje poziom naładowania oraz prędkość.
3. Wciskając przycisk zasilania (ok. 2-3 sekundy), zmieniamy poziom prędkości od 1 do 2.
4. Wciskając krótko przycisk zasilania dwa razy, włączamy/wyłączamy przednią lampę LED.

INSTRUKCJA AKUMULATORA LITOWO-JONOWEGO

Bezpieczna obsługa akumulatora

1. Żywotność akumulatora jest ograniczona. Jeśli nadal go używasz po przekroczeniu okresu przydatności, możesz zauważyć, że czas pracy w pełni naładowanego akumulatora znacząco się zmniejszył.
2. Ogniwa akumulatora zawierają substancje chemiczne. Nie otwieraj oraz nie wkładaj w akumulator ciał obcych.
3. Wetknięcie obcego metalowego przedmiotu w akumulator może spowodować porażenie, a nawet eksplożję.
4. Używaj tylko i wyłącznie oryginalnej ładowarki dołączonej do e-hulajnogi.
5. Podczas obsługi i transportowania akumulatora, przestrzegaj przepisów związanych z transportem baterii.
6. Zaleca się przechowywanie produktu z akumulatorem w stanie 50-80% naładowania.
   W trakcie nieużytkowania sprzętu sprawdzaj poziom naładowania raz na 3-4 tygodnie i jeśli potrzeba doładuj.
7. W celu osiągnięcia najlepszej wydajności akumulatora, ładuj go i korzystaj z niego w przedziale +5 stopni C - +40 stopni C.
8. Nie przechowuj produktu w temperaturach poniżej -5 stopni C i powyżej 40 stopni C.
9. Korzystając z e-hulajnogi przez dłuższy czas, akumulator stanie się gorący, jest to normalne.
10. W chłodnym otoczeniu, nawet w pełni naładowany akumulator będzie posiadał mniejsze osiągi.

11. Nie otwieraj, ani nie modyfikuj akumulatora.

12. Przed pierwszym użyciem, naładuj akumulator do pełna.

13. Podczas kolejnych ładowań, czerwona dioda ładowarki będzie wskazywała na to, że trwa proces ładowania. Zielona dioda oznaczać będzie, że ładowanie się zakończyło, a akumulator jest w pełni naładowany.
14. Podłącz ładowarkę najpierw do e-hulajnogi, następnie do prądu. Upewnij się, że ładowarka jest odpowiednio podłączona.

INSTRUKCJA AKUMULATORA LITOWO-JONOWEGO

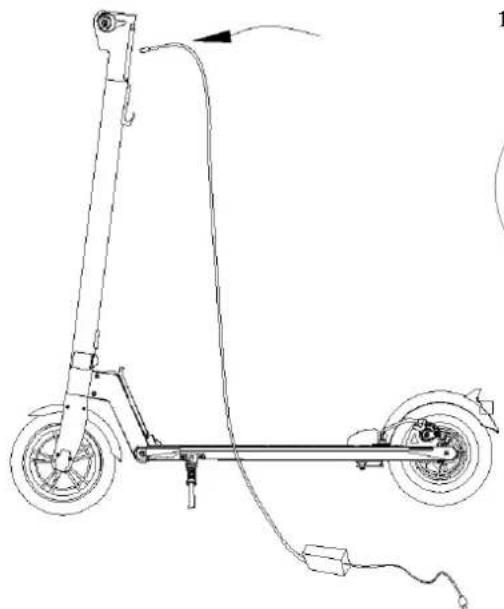

Instrukcja ładowania

1. Zakryj gniazdo ładowania zaślepką.


Instrukcja ładowania

UWAGI:

• Po zakończonym ładowaniu, odłącz ładowarkę od e-hulajnogi, następnie od prądu. Odłączając ładowarkę od prądu, pamiętaj, aby mieć suche dłonie.
• Podczas ładowania, ważne jest, by ładowarka była przez cały czas odkryta, ponieważ w trakcie ładowania staje się gorąca i potrzebuje naturalnej wentylacji.
• Trzymaj e-hulajnogę w trakcie ładowania w bezpiecznym miejscu, z dala od dzieci.
• Jeśli zauważysz jakieś nieprawidłowości w trakcie ładowania, temperatura ładowarki jest zbyt wysoka lub wydobywa się z niej zapach, natychmiast przerwij ładowanie i skontaktuj się ze sprzedawcą.
• Czas ładowania wynosi około 4 godzin, ładowarka wyłączy się automatycznie, gdy e-hulajnoga zostanie w pełni naładowana.
• Pomieszczenie, w którym ładujesz e-hulajnogę powinno być suche i czyste.
• Nie podłączaj ładowarki, gdy gniazdo ładowania w e-hulajnodze jest mokre.
• Nie wkładaj w gniazdo ładowania przedmiotów, które przewodzą prąd, może to doprowadzić do zwarcia i uszkodzenia elektrycznych podzespołów e-hulajnogi.

INSTRUKCJA AKUMULATORA LITOWO-JONOWEGO

Zasięg (dystans po jednym ładowaniu)

Dystans, jaki urządzenie może pokonać bez konieczności ponownego ładowania, uzależniony jest od wielu czynników i tym samym może ulec skróceniu w zależności od:

• topografii: jazda po nierównej powierzchni skraca maksymalny dystans;
• wagi użytkownika;
• temperatury: zbyt wysokie/niskie temperatury skracają maksymalny dystans;
• konserwacji i użytkowania: właściwa obsługa, konserwacja, prawidłowe ładowanie, itp. optymalizują maksymalny dystans;
• prędkości: umiarkowana, ekonomiczna jazda optymalizuje dystans; często zatrzymywania się, ruszania, zmiany prędkości skracają maksymalny dystans.

HARMONOGRAM KONSERWACJI

Odpowiednie dbanie o swoją e-hulajnogę zapewni optymalną wydajność i wydłuży jej żywotność. Poniżej zamieszczamy kilka wskazówek konserwacyjnych, które pomogą Ci utrzymać Twoją e-hulajnogę Frugal® w jak najlepszym stanie.

Codzienna konserwacja.

Po każdej jeździe e-hulajnogą Frugal®:

1. Oczyć e-hulajnogę z zewnątrz, używając wilgotnej, miękkiej ściereczki. (NIE MYJ ZA POMOCĄ WEŻA OGRODOWEGO!)
2. Sprawdź czy wszystkie śruby są dobrze dokręcone.
3. Sprawdź czy ładowarka akumulatora działa poprawnie.

RECYKLING

Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do ich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi.

Prawidłowe postępowanie w razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punkt zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol jest ważny tylko w Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

Frugal®

Jedyny stuszny wybór

frugal pojazdy elektryczne

instagram.com/frugal_official

Osiągi mogą ulec pomniejszeniu w zależności od wagi użytkownika, terenu po jakim się porusza oraz warunków atmosferycznych, takich jak silny wiatr czy temperatura otoczenia poniżej 5 stopni. Zaleca się przechowywanie produktu z akumulatorem w stanie 50-80% naładowania.

W trakcie nieużytkowania sprzętu sprawdzaj poziom naładowania raz na 3-4 tygodnie i jeśli potrzeba doładuj. Nie przechowuj produktu w temperaturach poniżej -5 stopni C i powyżej 40 stopni C.

NIE PONOSIMY PRAWNEJ ODPOWIEDZIALNOŚCI ZA WYPADKI Z UDZIAŁEM TEJ E-HULAJNOGI I JEJ UŻYTKOWNIKA

Frugal zastrzega sobie prawo do dokonywania zmian w projekcie każdego produktu jako część programu ciągłego rozwoju.
