PRO 22X 10M - Komputer stacjonarny MSI - Bezpłatna instrukcja obsługi

Typ produktu	Komputer stacjonarny typu "wszystko w jednym"
Model	MSI PRO 22X 10M
Przekątna ekranu	21,5 cala
Rozdzielczość ekranu	1920 x 1080 pikseli (Full HD)
Procesor	Intel Core i5-10210U (1,6 GHz, do 4,2 GHz)
Pamięć RAM	8 GB DDR4 (możliwość rozszerzenia)
Dysk twardy	256 GB SSD M.2 NVMe
System operacyjny	Windows 10 Pro (wersja 64-bitowa)
Karta graficzna	Zintegrowana Intel UHD Graphics
Porty	2x USB 3.2 Gen1, 2x USB 2.0, 1x HDMI, 1x VGA, 1x RJ-45, 1x audio combo
Łączność bezprzewodowa	Wi-Fi 802.11ac, Bluetooth 4.2
Wymiary (z podstawą)	489 x 385 x 180 mm (szer. x wys. x gł.)
Waga	Ok. 5,2 kg
Zasilanie	Zasilacz zewnętrzny 65 W
Pobór mocy (maks.)	Ok. 65 W
Zakres temperatur pracy	10°C – 35°C
Dopuszczalna wilgotność	20% – 80% (bez kondensacji)
Głośniki	Wbudowane 2x 2 W
Kamera internetowa	Wbudowana 1 MP (z mikrofonem)
Funkcje specjalne	VESA mount, blokada Kensington
Czyszczenie	Przecierać miękką, suchą szmatką; nie używać agresywnych środków
Bezpieczeństwo	Nie otwierać obudowy – ryzyko porażenia prądem
Gwarancja	2 lata (producent)

Często zadawane pytania - PRO 22X 10M MSI

Jak włączyć komputer MSI PRO 22X 10M?

Naciśnij przycisk zasilania znajdujący się na dolnej krawędzi ekranu (z lewej lub prawej strony w zależności od modelu). Komputer uruchomi się automatycznie.

Jak podłączyć dodatkowy monitor do tego komputera?

Komputer posiada porty HDMI i VGA. Podłącz monitor do odpowiedniego portu za pomocą kabla. W systemie Windows możesz skonfigurować sposób wyświetlania (klonowanie, rozszerzenie itp.).

Jak wyczyścić ekran komputera all-in-one?

Użyj miękkiej, lekko wilgotnej szmatki z mikrofibry. Nie rozpylaj płynu bezpośrednio na ekran. Unikaj środków zawierających alkohol, amoniak lub ścierne substancje.

Czy można rozszerzyć pamięć RAM w tym modelu?

Tak, pamięć RAM jest rozszerzalna. Urządzenie posiada dwa sloty SO-DIMM, z czego jeden jest zajęty. Maksymalna obsługiwana pojemność to 32 GB (2x16 GB DDR4).

Co zrobić, gdy komputer się nie uruchamia?

Sprawdź, czy kabel zasilający jest prawidłowo podłączony i czy zasilacz działa (zielona dioda). Jeśli to nie pomoże, odłącz kabel na 30 sekund, a następnie podłącz ponownie i spróbuj uruchomić ponownie.

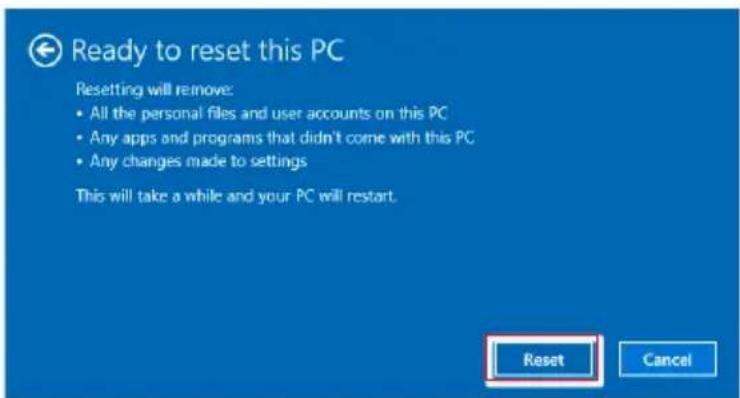

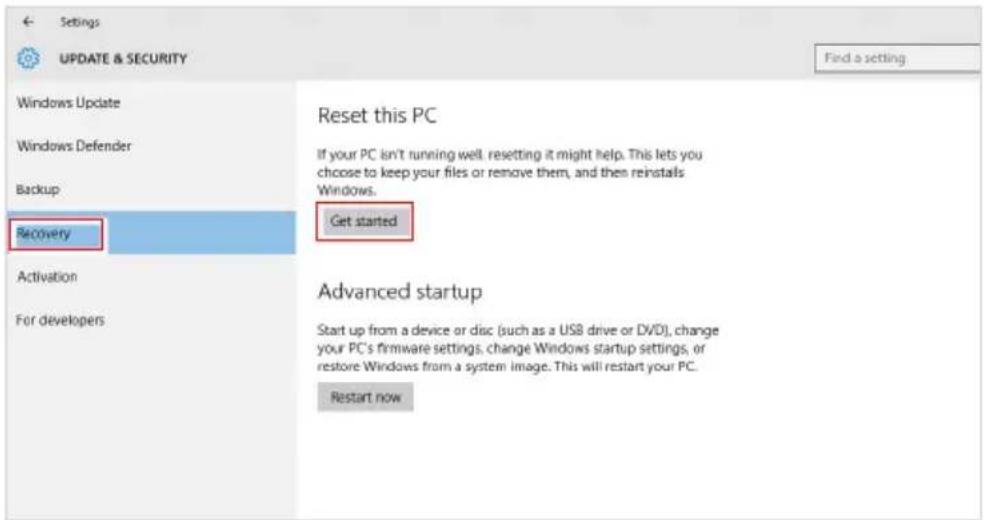

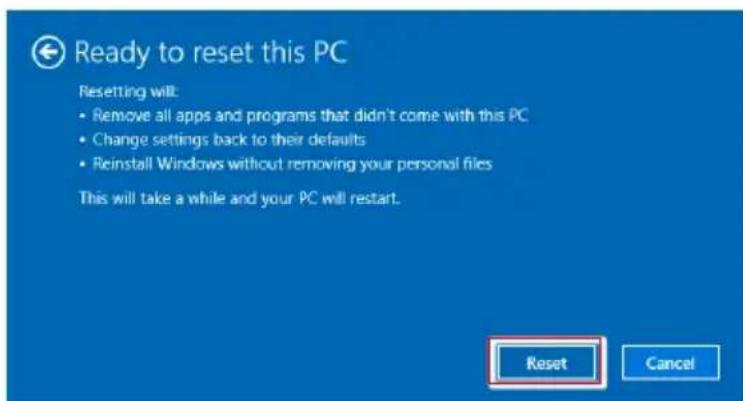

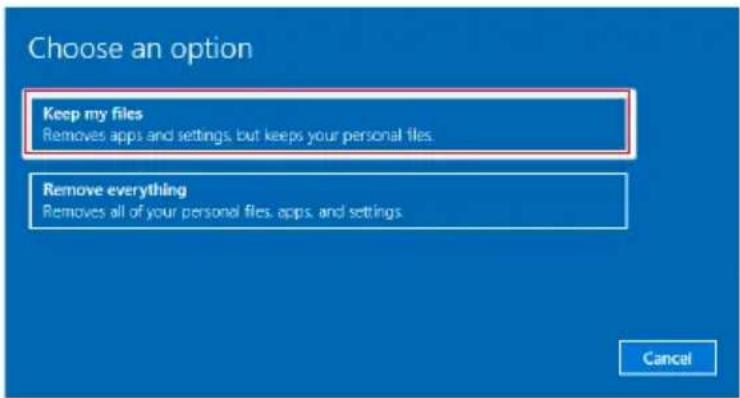

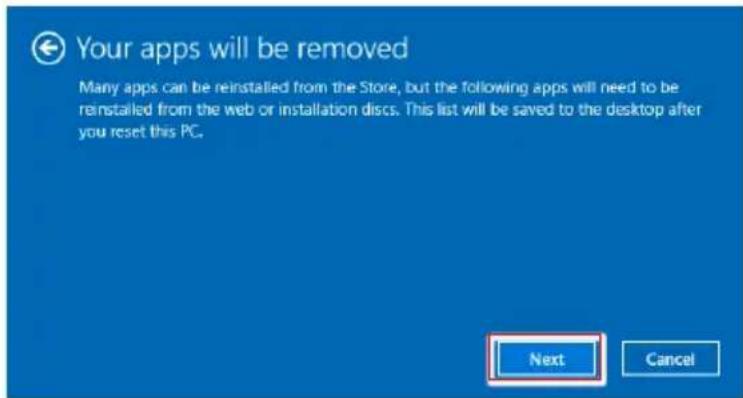

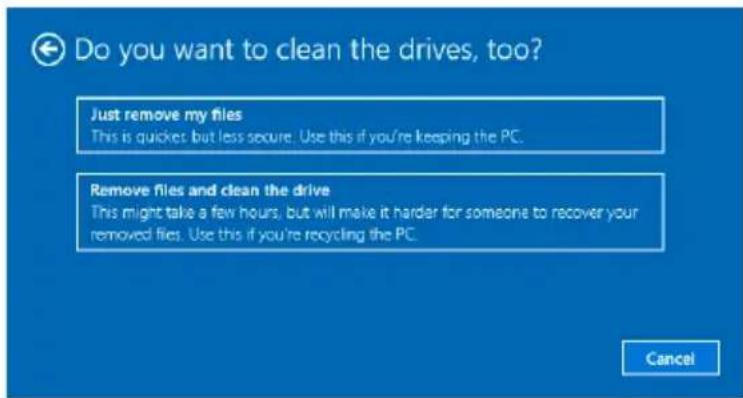

Jak zresetować komputer do ustawień fabrycznych?

Wejdź w Ustawienia > Aktualizacja i zabezpieczenia > Odzyskiwanie > Resetuj ten komputer. Wybierz opcję 'Zachowaj moje pliki' lub 'Usuń wszystko' i postępuj zgodnie z instrukcjami.

Jakie są wymiary otworów montażowych VESA?

Komputer obsługuje standard VESA 100x100 mm. Można go zamontować na ramieniu lub uchwycie ściennym za pomocą odpowiednich śrub (zwykle M4).

Czy komputer posiada wbudowany mikrofon i głośniki?

Tak, urządzenie wyposażone jest w wbudowany mikrofon oraz dwa głośniki stereo o mocy 2 W każdy. Zapewniają one podstawową jakość dźwięku do wideokonferencji i multimediów.

Jak sprawdzić temperaturę procesora?

Możesz użyć menedżera zadań (Ctrl+Shift+Esc) i przejść do zakładki Wydajność, aby zobaczyć temperaturę CPU. Możliwe jest też użycie programów firm trzecich, np. HWMonitor.

Gdzie znaleźć sterowniki do tego modelu?

Sterowniki można pobrać z oficjalnej strony MSI w dziale wsparcia dla modelu PRO 22X 10M. Wyszukaj model i wybierz odpowiedni system operacyjny.

INSTRUKCJA OBSŁUGI PRO 22X 10M MSI

Komputer PC typu AIO

(wszystko w jednym)

System MS-ACD3

Spis treści

Prawa autorskie i informacje na temat znaków towarowych

Wersja

Uaktualnianie i gwarancja

Zakup części wymiennych

Pomoc techniczna

Informacje o substancjach chemicznych

Informacje o baterii

Instrukcje bezpieczeństwa

Zgodność z CE

Oświadczenie FCC-B o zakłóceniach częstotliwości radiowych

Oświadczenie WEEE

Przegład

Zawartość opakowania

Ogólny opis systemu

Wymiana składników i uaktualnianie

Wprowadzenie

Porady dotyczące bezpieczeństwa i komfortu pracy

Instalacja sprzętu

Operacje systemowe

Zarządzanie energią

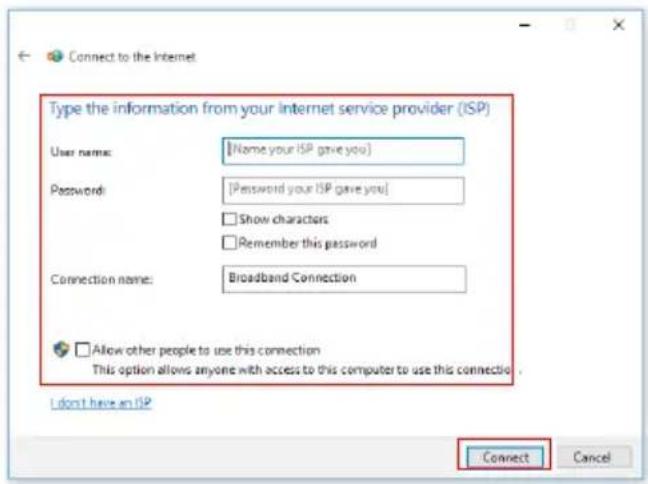

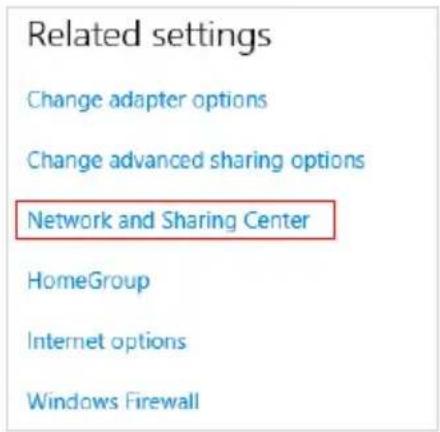

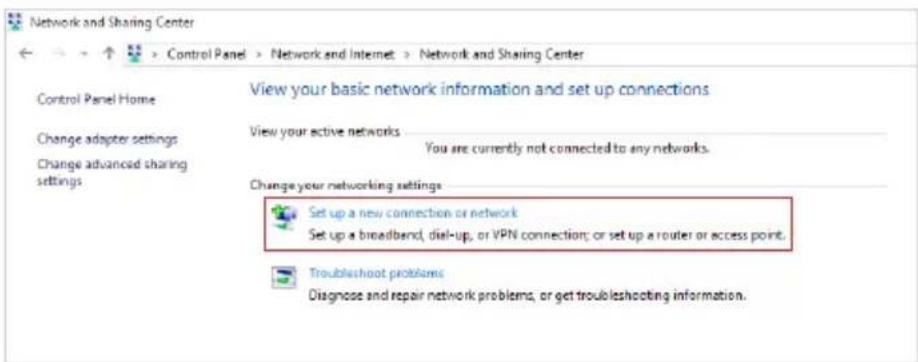

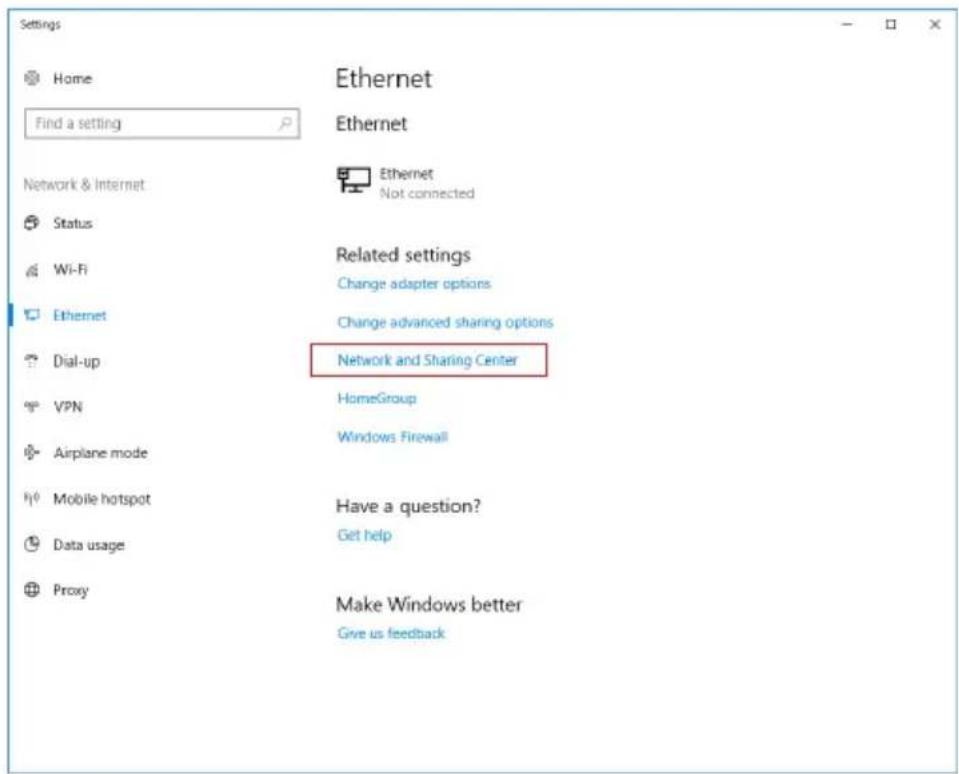

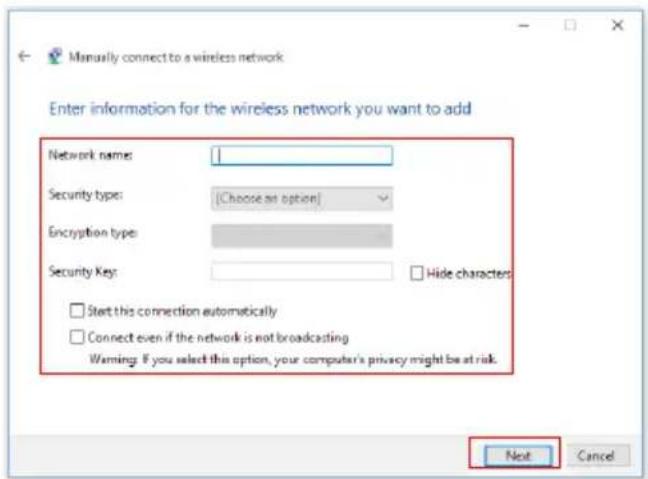

Połączenia sieciowe (Windows 10)

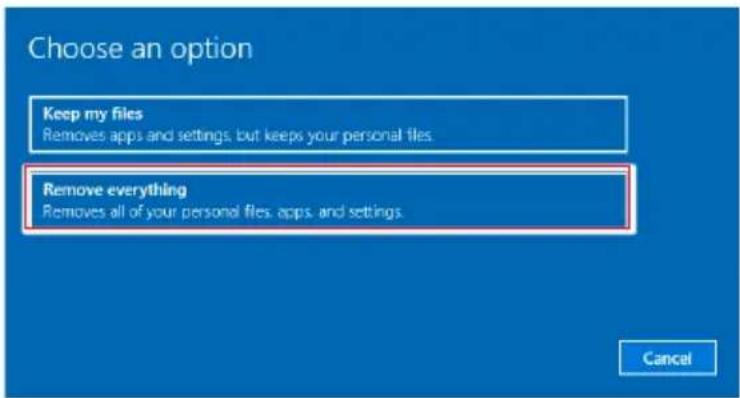

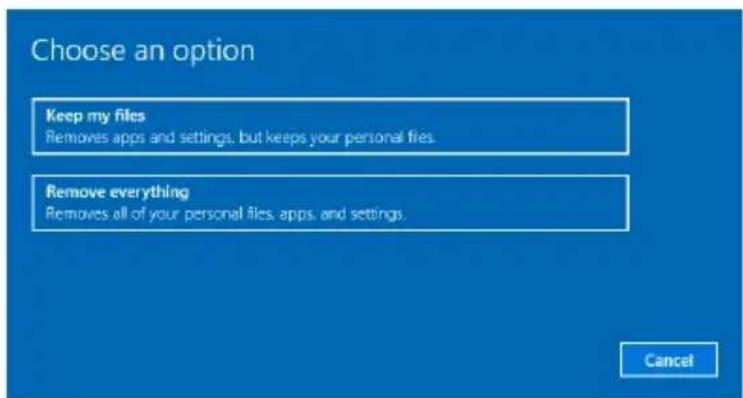

Odzyskiwanie systemu (Windows 10)

Odzyskiwanie systemu (odzyskiwanie za pomocą klawisza skrótu F3)

(opcjonalnie)

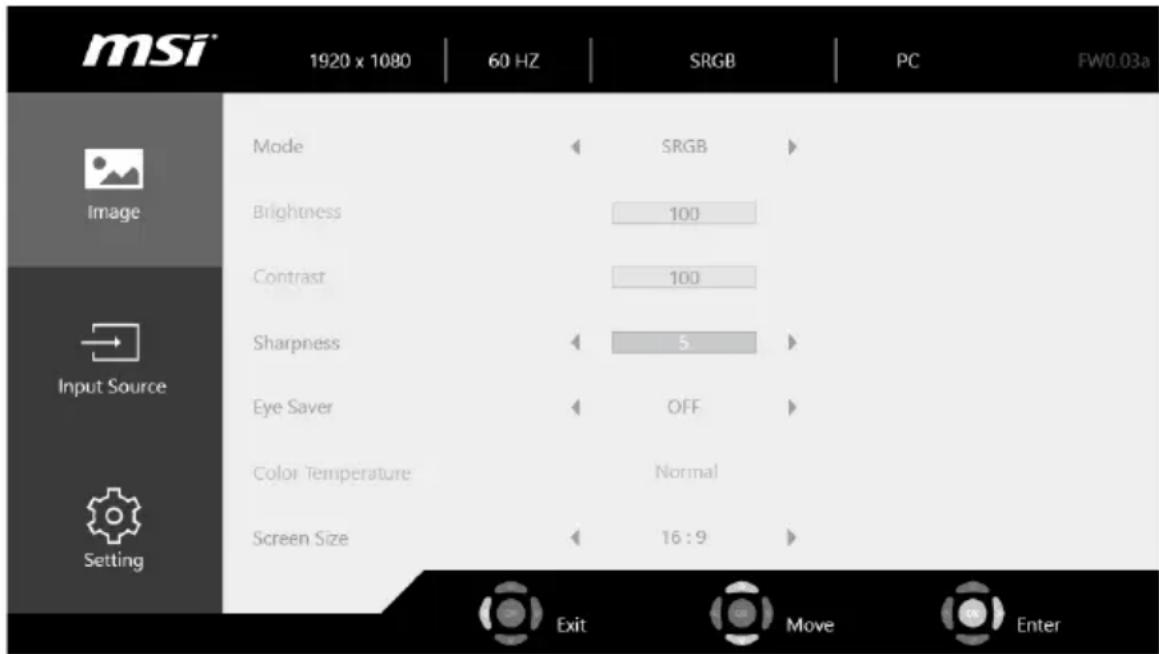

Konfiguracja w menu OSD

Navi Key (Przycisk nawigacyjny)

Konfiguracja w menu OSD za pomocą przycisku nawigacyjnego

Rozwiązywanie problemów

Prawa autorskie i informacje na temat znaków towarowych

Copyright © Micro-Star Int'l Co., Ltd. Wszelkie prawa zastrzeżone. Logo MSI to zastrzeżony znak towarowy firmy Micro-Star Int'l Co., Ltd. Wszystkie pozostałe wspomniane znaki i nazwy mogą być znakami towarowymi odpowiednich właścicieli. Firma nie udziela żadnych gwarancji, wyrażonych ani dorozumianych, odnośnie dokładności lub kompletności. Firma MSI zastrzega sobie prawo do wprowadzania zmian w niniejszym dokumencie bez uprzedniego powiadomienia

Wersja

Wersja

Data

V1.0 2020/07

Uaktualnianie i gwarancja

Należy pamiętać, że niektóre wstępnie zainstalowane składniki produktu mogą zostać na życzenie użytkownika uaktualnione lub wymienione. Dalsze informacje o możliwościach zakupu produktów można uzyskać u lokalnego dostawcy. Nie należy uaktualniać ani wymieniać jakiegokolwiek składnika produktu inaczej niż u autoryzowanego dostawcy lub w punkcie serwisowym, ponieważ może to spowodować unieważnienie gwarancji. Zaleca się, aby skontaktować się z autoryzowanym dostawcą lub punktem serwisowym w celu wykonania usługi uaktualnienia lub wymiany.

Zakup części wymiennych

Należy pamiętać, że zakup części wymiennych (lub zgodnych) do produktu kupowanego przez użytkowników w różnych krajach lub regionach może być realizowany przez producenta w okresie nieprzekraczającym 5 lat od zaprzestania produkcji urządzenia, w zależności od oficjalnych regulacji ogłoszonych w odpowiednim czasie. Szczegółowe informacje dotyczące dostępności części zamiennych można uzyskać u producenta pod adresem https://www.msi.com/support/.

Pomoc techniczna

Po wystąpieniu problemu z systemem i nieuzyskaniu rozwiązania z podręcznika użytkownika należy skontaktować się ze sprzedawcą lub z lokalnym dystrybutorem. W celu uzyskania dalszych wskazówek można także wypróbować poniższe zasoby pomocy. Witryna firmy MSI pod adresem https://www.msi.com/support/ zawiera dokumentację techniczną, aktualizacje BIOS, aktualne sterowniki i inne informacje.

Informacje o substancjach chemicznych

Zgodnie z przepisami dotyczącymi substancji chemicznych, takimi jak przepisy UE REACH (Przepisy WE Nr 1907/2006 Parlamentu Europejskiego i Rady Europy), MSI udostępnia informacje o substancjach chemicznych pod adresem: https://www.msi.com/html/popup/csr/evmtprtt_pcm.html

Informacje o baterii

Unia Europejska:

Baterii, zestawów baterii i akumulatorów nie należy usuwać z nieposortowanymi odpadkami domowymi. Należy skorzystać z publicznego systemu zbiórki w celu ich przekazania, recyklingu lub przetworzenia zgodnie z lokalnymi przepisami

Tajwan:

廢電池請回收

Ze względu na wymagania ochrony środowiska zużyte baterie należy zbierać oddzielnie w celu recyklingu lub specjalnego usuwania

Kalifornia, USA:

Baterie pastylkowe mogą zawierać nadchloran i ich przetwarzanie lub usuwanie wymaga w stanie Kalifornia specjalnej obsługi.

Dalsze informacje można uzyskać pod adresem: https://dtsc.ca.gov/perchlorate/

Instrukcje bezpieczeństwa

Przeczytaj starannie i gruntownie instrukcje bezpieczeństwa.

Należy stosować się do wszystkich przestróg i ostrzeżeń umieszczonych na komputerze lub w podręczniku użytkownika.

Przed podłączeniem komputera do gniazda zasilania należy upewnić się, że napięcie zasilające jest w bezpiecznych granicach i zostało prawidłowo ustalone w przedziale 100\~240 V.

Jeśli przewód zasilający jest wyposażony we wtyczkę 3-bolcową, nie wolno usuwać bolca uziemiającego. Komputer musi być podłączony do uziemionego gniazda zasilania

Zawsze należy odłączyć przewód zasilający przed przystąpieniem do instalacji jakiejkolwiek dodatkowej karty lub modułu komputera.

Jeśli komputer nie będzie używany przez dłuższy czas, należy zawsze odłączyć przewód zasilający lub wyłączyć zasilanie gniazda ściennego, aby zapewnić zerowe zużycie energii.

Przewód zasilający należy tak poprowadzić, aby nikt przypadkiem na niego nie nadepnął i nie potknął się o niego. Nie należy stawiać niczego na przewodzie zasilającym.

Jeśli komputer jest używany z zasilaczem, należy korzystać wyłącznie z zasilacza dostarczonego przez firmę MSI i zatwierdzonego do użytku z tym komputerem

Wartości znamionowe: 120W: 19,5V-6,15A

Jeśli komputer jest wyposażony w baterię, należy zastosować specjalne środki ostrożności.

Nieprawidłowa wymiana baterii może spowodować jej wybuch. Wymieniać można wyłącznie na baterię tego samego lub równoważnego typu zalecaną przez producenta

Baterii nie wolno wrzucać do ognia ani gorącego pieca, a także nie wolno jej mechanicznie zgniatać ani dzielić na części, ponieważ mogłoby to być przyczyną wybuchu.

Baterii nie wolno zostawiać w miejscach o bardzo wysokiej temperaturze lub bardzo niskim ciśnieniu atmosferycznym, ponieważ mogłoby to doprowadzić do wybuchu albo wycieku łatwopalnego płynu lub gazu.

Nie wolno dopuścić do połknięcia baterii. Połknięcie baterii pastylkowej grozi poważnymi oparzeniami wewnętrznymi, a nawet śmiercią. Nowe i zużyte baterie należy przechowywać poza zasięgiem dzieci.

Aby zmniejszyć prawdopodobieństwo wystąpienia obrażeń związanych z wysokimi temperaturami lub przegrzania komputera, nie wolno umieszczacł komputera na miękkiej, niestabilnej powierzchni, a także blokować jego otworów wentylacyjnych

Z komputera należy korzystać wyłącznie na twardej, płaskiej i stabilnej powierzchni

Komputera nie wolno wystawiać na działanie wilgoci ani wysokiej temperatury

Nie należy pozostawiać komputera w miejscu bez wentylacji przy temperaturze przechowywania powyżej 60°C lub poniżej 0°C, ponieważ może to uszkodzić komputer.

Maksymalna temperature działania wynosi około 35°C.

Nigdy nie należy wlewać płynów do otworów w obudowie, ponieważ może to uszkodzić urządzenie lub spowodować porażenie prądem elektrycznym.

W pobliżu komputera nie mogą znajdować się obiekty o silnym polu magnetycznym lub elektrycznym

W razie wystąpienia którejkolwiek z poniższych sytuacji komputer powinien zostać sprawdzony przez personel serwisu:

Przewód zasilający lub wtyczka uległy uszkodzeniu.
Do wnętrza komputera dostal się płyn.
Komputer został poddany działaniu wilgoci.

Komputer nie działa poprawnie lub nie można go uruchomić zgodnie z podręcznikiem użytkownika.

Komputer został upuszczony i uszkodzony.
Komputer ma wyraźne oznaki uszkodzenia.

Energooszczędność produktu

Zmniejszone zużycie energii podczas używania i w trybie wstrzymania

Ograniczone użycie substancji szkodliwych dla środowiska i dla zdrowia
Łatwy demontaż i recykling
Zmniejszone zużycie zasobów naturalnych poprzez zachęcanie do recyklingu
Zwiększona żywotność produktu, poprzez łatwe aktualizacje
Zmniejszona ilość trwałych odpadów, dzięki polityce zwrotów

Polityka ochrony środowiska

Produkt został zaprojektowany tak, aby umożliwiać wielokrotne użycie części i właściwe przetwarzanie, dlatego też nie należy go wyrzucać po zakończeniu żywotności.
Użytkownicy powinni skontaktować się z lokalnym autoryzowanym punktem zbiórki do celów recyklingu i usuwania zużytych produktów.
W celu uzyskania dalszych informacji dotyczących przetwarzania należy przejść do witryny firmy MSI i zlokalizować najbliższego dystrybutora.
Informacje dotyczące prawidłowej utylizacji, zwrotu, przetwarzania i demontażu produktów firmy MSI użytkownicy mogą też uzyskać pod adresem gpcontdev@msi com

★ Ostrzeżenie! Zbyt długie korzystanie z monitora może wpływać na wzrok.
★ Zalecenia:

1 Co 30 minut pracy przed monitorem należy robić 10-minutowe przerwy.
2 Dzieci w wieku poniżej 2 lat nie powinny korzystać z monitora. W przypadku dzieci w wieku co najmniej 2 lat czas spędzony przed monitorem powinien być ograniczony do mniej niż jednej godziny dziennie.

Zgodność z CE

Niniejszym Micro-Star International CO., LTD deklaruje, że to urządzenie jest zgodne z istotnymi wymaganiami bezpieczeństwa i innymi powiązanymi postanowieniami określonymi w Dyrektywie Europejskiej.

Oświadczenie FCC-B o zakłóceniach częstotliwości radiowych

Urządzenie to zostało poddane testom, które stwierdziły, że jest zgodne z ograniczeniami wyznaczonymi dla urządzeń cyfrowych klasy B w części 15 przepisów FCC. Ograniczenia te zostały wyznaczone, aby zapewniać odpowiednie zabezpieczenie przed szkodliwymi zakłóceniami w instalacjach domowych. Urządzenie generuje, wykorzystuje oraz może wytwarzać energię częstotliwości radiowej i, jeśli nie będzie zainstalowane i używane ściśle według zaleceń instrukcji, może powodować zakłócenia komunikacji radiowej. Jednakże, nie gwarantuje się, że nie wystąpią zakłócenia w określonej instalacji. Jeśli więc urządzenie powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, których przyczynę można potwierdzić wyłączając i włączając urządzenie, użytkownik może spróbować wyeliminować zakłócenie przez zastosowanie co najmniej jednego z wymienionych poniżej sposobów:

■ Obrócenie lub przemieszczenie anteny odbiorczej
■ Zwiększenie odległości pomiędzy urządzeniem a odbiornikiem.

■ Podłączenie urządzenia do gniazdka zasilającego znajdującego się w innym obwodzie elektrycznym niż ten, do którego podłączony jest odbiornik telewizyjny lub radiowy
■ Konsultacja z dostawcą lub doświadczonym technikiem RTV w celu uzyskania pomocy

Uwaga 1

Zmiany i modyfikacje bez odpowiedniej, specjalnej akceptacji jednostek odpowiedzialnych za zgodność mogą unieważnić prawo użytkownika do korzystania z urządzenia.

Uwaga 2

Dla zachowania zgodności z limitami emisji należy używać wyłącznie ekranowanych kabli i przewodów prądu zmiennego.

To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega dwóch następującym warunkom:

1 to urządzenie nie może powodować szkodliwych zakłóceń i
2 to urządzenie musi być odporne na odbierane zakłócenia, w tym na zakłócenia, które mogą spowodować jego niepożądane działanie.

Oświadczenie WEEE

Z mocy unijnej dyrektywy o zużytem sprzęcie elektronicznym i elektronicznym 2002/96/WE, obowiązującej od 13 sierpnia 2005 roku, zużyty sprzęt elektryczny i elektroniczny nie może być utylizowany jako część odpadów komunalnych. W związku z tym producenci takiego sprzętu mają obowiązek go odbierać po zakończeniu okresu eksploatacji.

1

Przegląd

System ten charakteryzuje wzornictwo łączące stylowy wygląd z lustrzanym ekranem, co odzwierciedla prostoę nowoczesnego indywidualizmu i komfort domu. Dotykowy ekran, doskonała obsługa audio/wideo oraz intuicyjny interfejs użytkownika łączą technologię z praktycznością, sprawiając, że komputery są łatwiejsze i przyjemniejsze w użyciu - odpowiednie dla całej rodziny

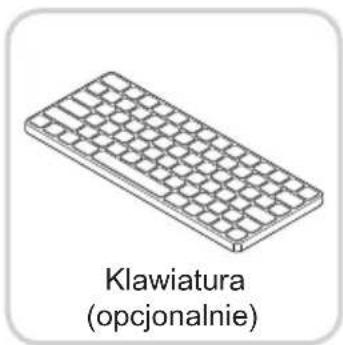

Zawartość opakowania

* Prosimy o natychmiastowy kontakt w przypadku stwierdzenia, że jakikołwiek element jest uszkodzony lub go brakuje
* Ilustracje służą wyłącznie do celów referencyjnych, a zawartość opakowania może być nieco inna w zależności od zakupionego modelu.

Ogólny opis systemu

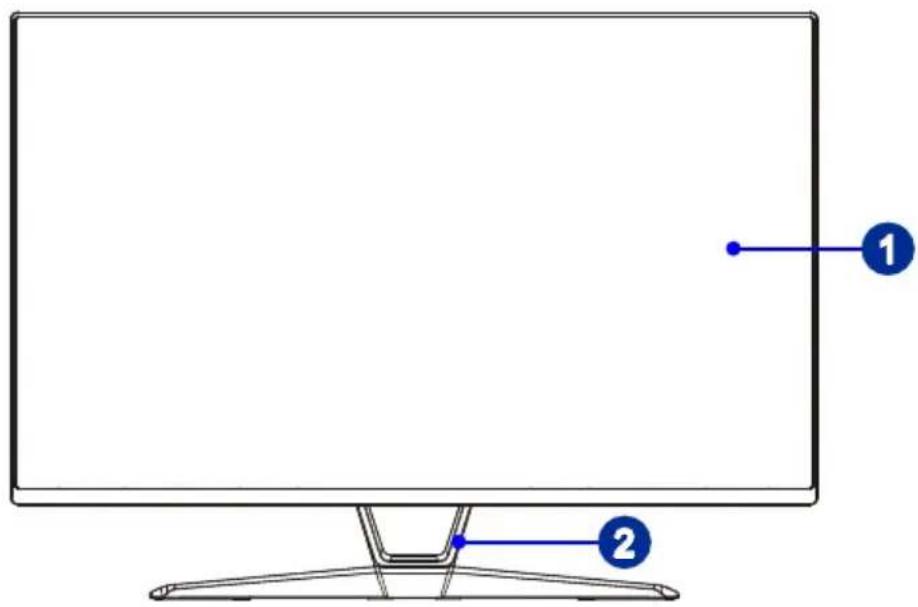

Widok z przodu

Ekran z podświetleniem LED o przekątnej 21,5 cala oferuje rozdzielczość 1920 x 1080 FHD w panoramicznym formacie 16:9.

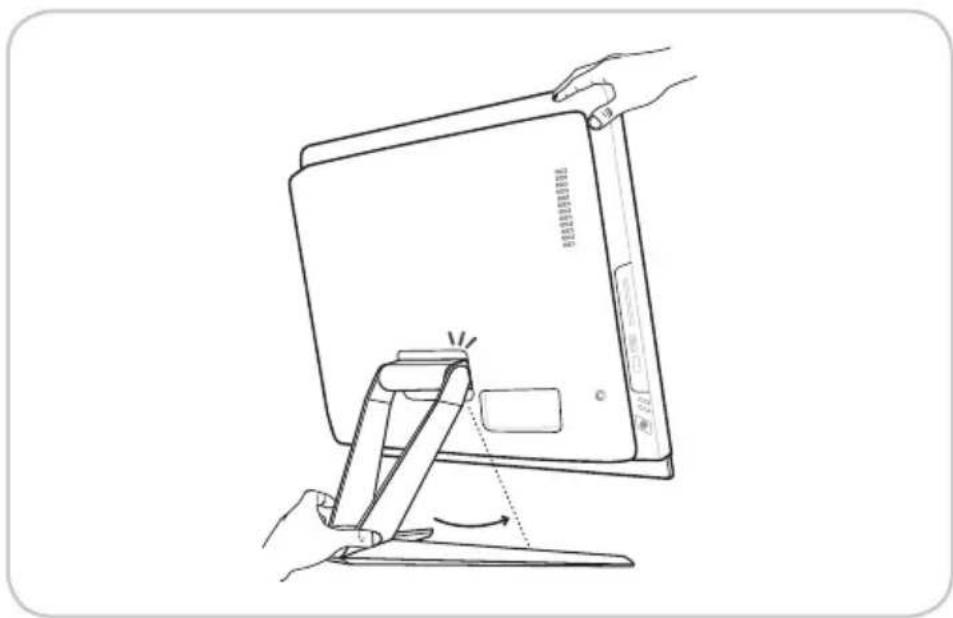

Wspornik

Przy użyciu podstawki można dostosować położenie systemu na płaskiej i stabilnej powierzchni

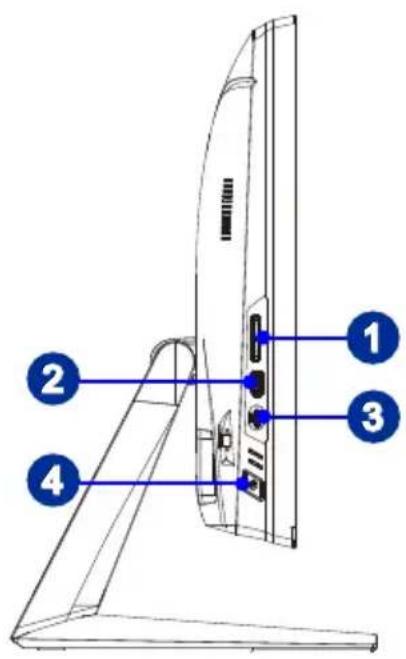

Widok z boku

Wbudowany czytnik kart może obsługiwać różne typy kart pamięci.

Port USB 3.2 Gen 1

USB 3.2 Gen 1 SuperSpeed zapewnia wysokie szybkości transmisji danych do 5 Gbps przy podłączaniu różnych urządzeń, takich jak nośniki pamięci masowej, dyski twarde, kamery wideo itp

Port USB 3.2 Gen 1 (typu C)

USB 3.2 Gen 1, USB SuperSpeed, zapewnia duże szybkości transmisji danych do 5 Gb/s w przypadku różnych urządzeń, takich jak nośniki pamięci masowej, dyski twarde, kamery wideo itp. Płaskie złącze USB typu C umożliwia podłączanie wtyczki w dowolnej orientacji i zapewnia zasilanie urządzeń zewnętrznych do 5 V/3 A.

Przycisk zasilania

Naciśnij przycisk zasilania, aby włączyć i wyłączyć system.

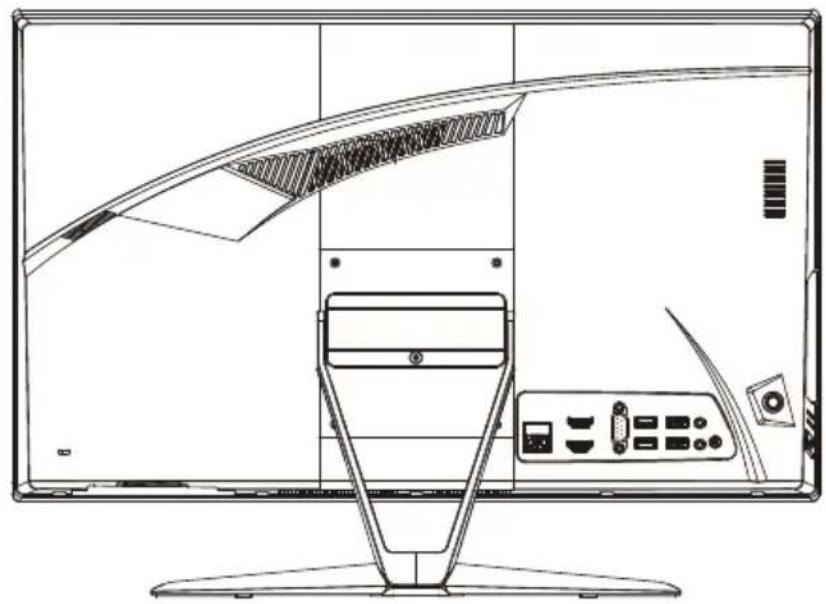

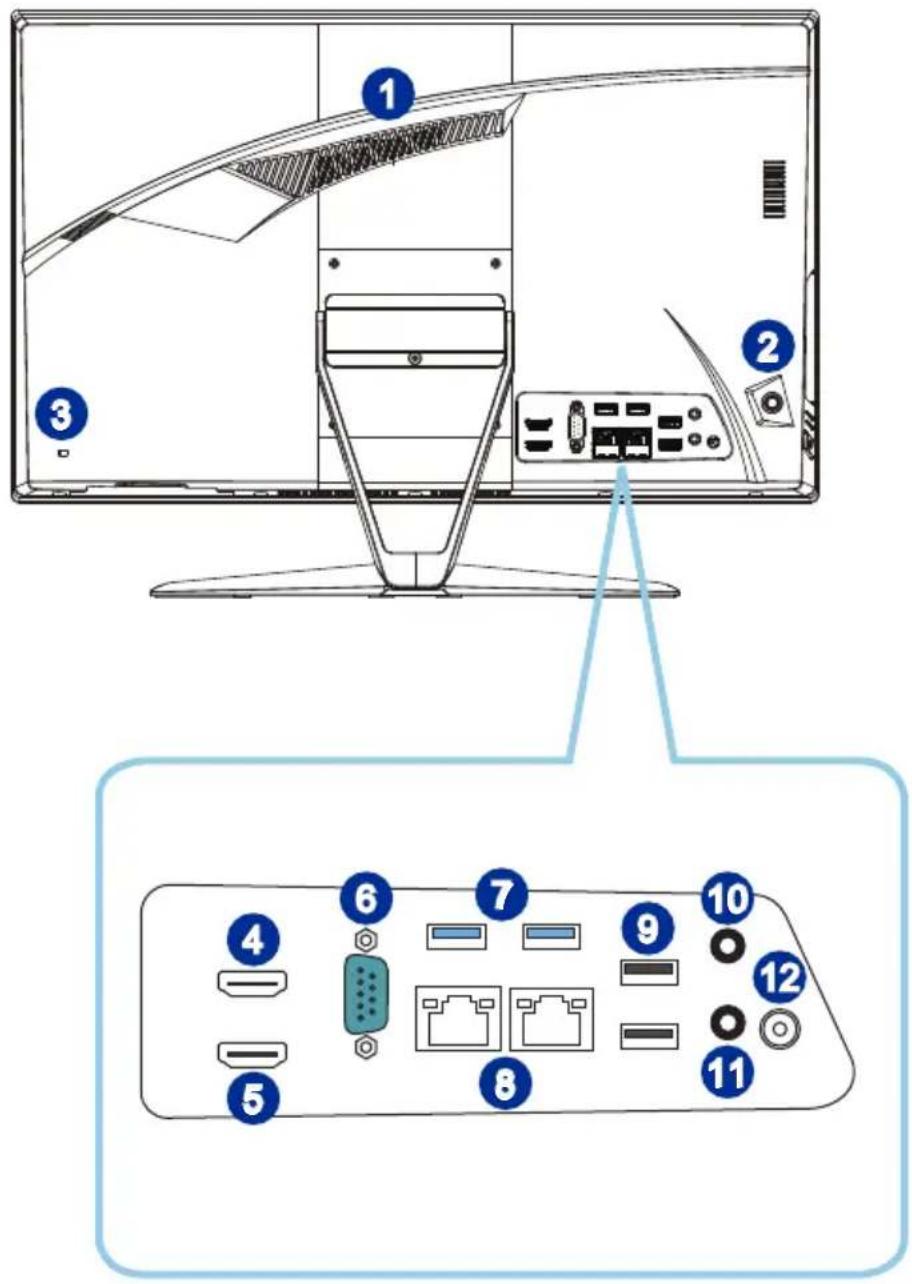

Widok z tyłu

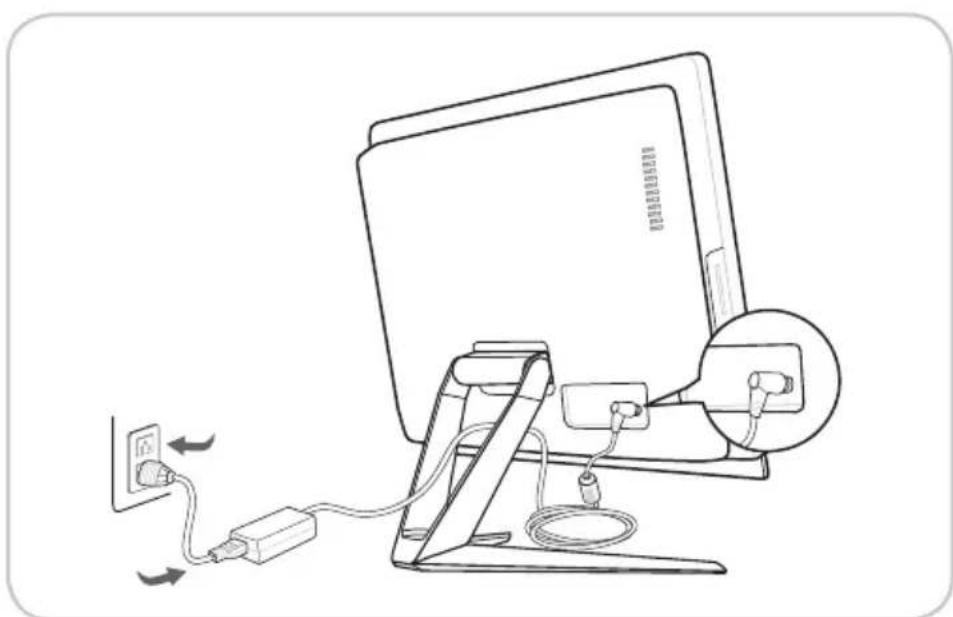

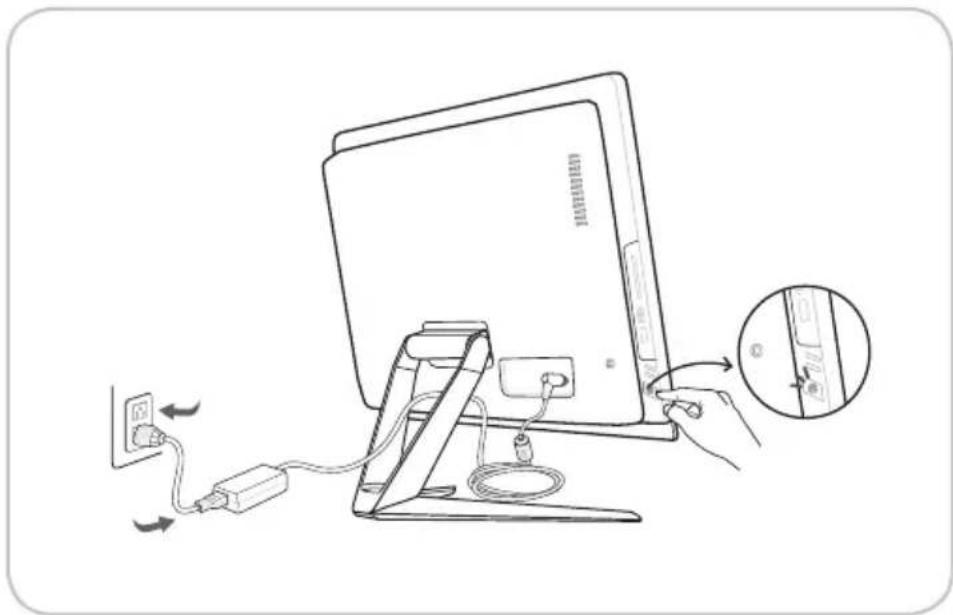

Zalecamy, aby ze względów bezpieczeństwa najpierw podłączyć zasilacz AC/DC do komputera PC typu AIO, a następnie podłączyć przewód zasilający do gniazda zasilania

Wentylator

Wentylator na obudowie jest używany do konwekcji powietrza i zabezpiecza sprzęt przed przegrzaniem. Wentylatora nie należy przykrywać.

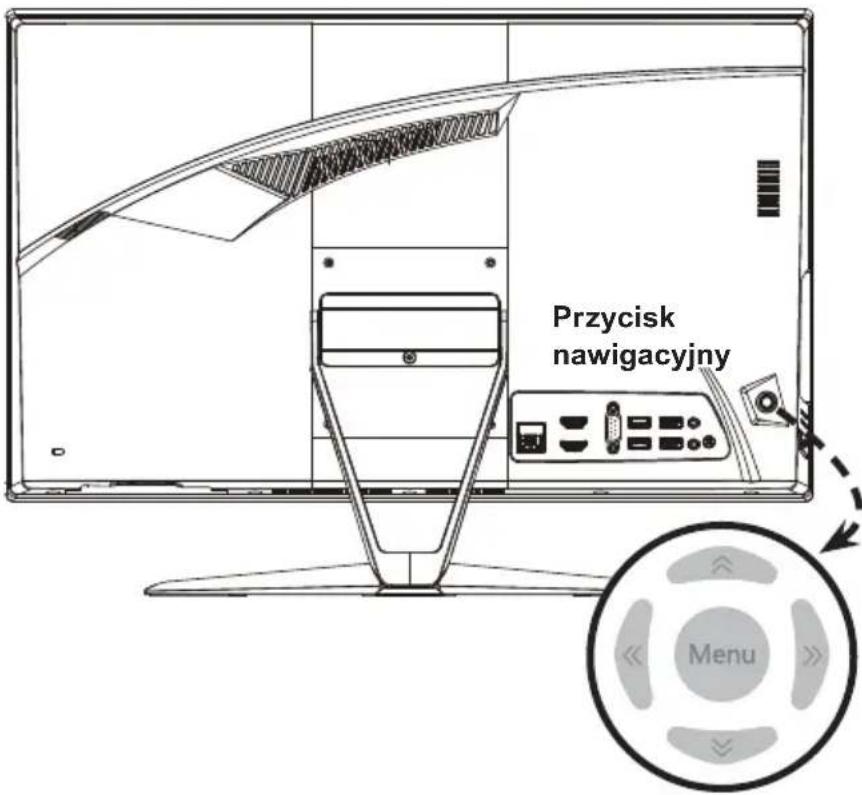

Przycisk nawigacyjny

Komputer PC typu AIO jest wyposażony w przycisk nawigacyjny, wielokierunkowy element sterowania pomagający w nawigacji w menu ekranowym OSD.

Gniazdo blokady Kensington

Ten komputer PC typu AIO wyposażony jest w gniazdo blokady Kensington, które umożliwia użytkownikom zabezpieczenie komputera PC typu AIO za pomocą klucza lub mechanicznego urządzenia z kodem PIN, podłączonego przy użyciu gumowanej linki metalowej. Jeden koniec linki ma małą pętlę, która umożliwia przełożenie całej linki dookoła stałego przedmiotu, takiego jak ciężki stół lub inny podobny sprzęt, a przez to zabezpieczenie komputera PC typu AIO.

4 Port wyjścia HDMI HDMI ^TM HIGH-DIPERTION MULTIMEDIA INTERFACES

Interfejs HDMI [High-Definition Multimedia Interface (Multimedialny interfejs wysokiej rozdzielczości)] to cyfrowy interfejs audio-video umożliwiający transmisję nieskompresowanych strumieni danych. Interfejs HDMI obsługuje wszystkie formaty TV, w tym standardowy, rozszerzony lub wysokiej rozdzielczości sygnał wideo, a także wielokanałowy cyfrowy sygnał audio, przesyłane za pomocą jednego kabla

5 Wejście HDMI (z technologią Instant Display MSI) HDMI

Interfejs HDMI [Multimedialny interfejs wysokiej rozdzielczości] to cyfrowy interfejs audio-videoo umożliwiający transmisję nieskompresowanych strumieni danych. Interfejs HDMI obsługuje wszystkie formaty TV, w tym standardowy, rozszerzony lub wysokiej rozdzielczości sygnał wideo, a także wielokanałowy cyfrowy sygnał audio, przesyłane za pomocą jednego kabla.

Dzięki technologii Instant Display MSI po pomyślnym podłączeniu zasilania do komputera PC typu AIO, monitor automatycznie przechodzi do trybu „oczekiwania” bez naciskania przycisku zasilania. Po podłączeniu urządzeń do portu wejścia HDMI nastąpi natychmiastowe włączenie monitora. Przy włączonym komputerze PC typu AIO tryby można także przełączać przyciskiem zasilania/trybu na panelu bocznym monitora. Taki mechanizm pomaga zaoszczędzić więcej energii dla systemu

6 Port szeregowy

Port szeregowy obsługuje skanery kodu paskowego, drukarki kodu paskowego, drukarki do rachunków, urządzenia do kart kredytowych, itd.

7 Port USB 3.2 Gen 1

USB 3.2 Gen 1 SuperSpeed zapewnia wysokie szybkości transmisji danych do 5 Gbps przy podłączaniu różnych urządzeń, takich jak nośniki pamięci masowej, dyski twarde, kamery wideo itp

Gniazdo LAN RJ-45

Standardowe gniazdo LAN RJ-45 służy do połączenia z siecią LAN [Sieć lokalna]. Można do niego podłączyć kabel sieciowy.

Zielony / pomarańczowyŻółty

Dioda LED	Kolor Stan diody	LED Stan
W lewo Żółty Wyłączona Nie		ustanowiono połączenia	LAN
		Włączona (światło stałe) Ustanowiono połączenie LAN.
		Włączona (miga) Komputer komunikuje się z innym komputerem w sieci LAN
W prawo Zielony Wyłączona		Wybrano szybkość przesyłania danych 10 Mbit/s.
		Włączona Wybrano szybkość przesyłania danych 100 Mbit/s.
		Pomarańczowy Włączona Wybrano szybkość przesyłania danych 1000 Mbit/s.

Port USB 2.0

Port USB [Universal Serial Bus (Uniwersalna magistrala szeregowa)] służy do podłączania urządzeń USB, takich jak klawiatura, mysz, lub inne urządzenia kompatybilne z USB. Obsługa szybkości transferu danych do 480Mbit/s (Wysoka szybkość).

Gniazdo słuchawek

Złącze to służy do podłączania słuchawek lub głośników.

Gniazdo mikrofonu

Złącze to służy do podłączania mikrofonu.

Gniazdo zasilania

Za pomocą tego gniazda zasilacz AC/DC konwertuje prąd zmienny na prąd stały. Energia dostarczana przez to gniazdo służy do zasilania komputera PC. Aby zapobiec uszkodzeniu komputera PC, należy zawsze używać dostarczonego zasilacza sieciowego

Wazne

Do portów USB 3.2 zaleca się podłączanie urządzeń wysokiej szybkości, a urządzenia niskiej szybkości, takie jak mysz lub klawiatura zaleca się podłączać do portów USB 2.0.

Wymiana składników i uaktualnianie

Należy pamiętać, że niektóre wstępnie zainstalowane składniki produktu mogą zostać na życzenie użytkownika uaktualnione lub wymienione, w zależności od zakupionego modelu

Dalsze informacje o możliwościach zakupu produktów można uzyskać u lokalnego dostawcy. Nie należy uaktualniać ani wymieniać jakiegokolwiek składnika produktu inaczej niż u autoryzowanego dostawcy lub w punkcie serwisowym, ponieważ może to spowodować unieważnienie gwarancji. Zaleca się, aby skontaktować się z autoryzowanym dostawcą lub punktem serwisowym w celu wykonania usługi uaktualnienia lub wymiany

2

Wprowadzenie

W rozdziale tym zawarto informacje dotyczące procedur konfiguracji sprzętowej. Podczas podłączania urządzeń peryferyjnych należy ostrożnie trzymać urządzenia, a także założyć na nadgarstek uziemiony pasek w celu uniknięcia wystąpienia elektryczności statycznej.

Porady dotyczące bezpieczeństwa i komfortu pracy

Komputer PC typu AIO to przenośna platforma, która umożliwia pracę w dowolnym miejscu. Jednakże dobór odpowiednich warunków pracy jest istotny, jeśli zamierza się pracować z komputerem przez dłuższy czas.

1 Miejsce pracy powinno być dobrze oświetlone.
2 Należy wybrać odpowiedni fotel i biurko, a także dostosować ich wysokość w celu zapewnienia właściwej postawy podczas pracy.
3 Podczas siedzenia w fotelu należy siedzieć prosto i utrzymać właściwą postawę. Należy dopasować oparcie fotela (jeśli fotel je posiada), aby zapewniało wygodne oparcie pleców
4 Stopy powinny naturalnie opierać się na podłodze, tak aby kostki i kolana znajdowały się w poprawnej pozycji (kąt 90 stopni).
5 Dłonie należy położyć na biurku tak, aby nadgarstki miały naturalne podparcie.
6 Należy dostosować kąt/położenie komputera PC typu AIO w celu uzyskania optymalnego widoku
7. Należy unikać używania komputera w miejscach, gdzie może to być niewygodne (np. w łóżku).
8 Komputer PC typu AIO jest urządzeniem elektrycznym. Należy obsługiwać go ostrożnie, aby uniknąć obrażeń ciała.

Instalacja sprzętu

Ważne

• Ilustracje mają wyłącznie charakter poglądowy. Rzeczywisty wygląd produktu może odbiegać od przedstawionego.
• Przed włączeniem upewnij się, że urządzenie zostało podłączone za pomocą kabla trójżyłowego do gniazda elektrycznego z uziemieniem.
• Ekran należy chronić przed kontaktem z ostrymi przedmiotami.

1 Wyreguluj podstawę, nadając jej prawidłowy kąt nachylenia, zapewniający stabilność.

2 Podłącz zasilacz i włóż wtyczkę do gniazda.

3 Naciśnij przycisk zasilania w celu włączenia zasilania systemu.

W tym rozdziale zawarto informacje na temat operacji systemowych

Ważne

Wszystkie dane podlegają zmianie bez uprzedniego powiadomienia.

Zarządzanie energią

Zarządzanie energią komputerów osobistych (PC) i monitorów zapewnia znaczną oszczędność energii elektrycznej, a także niesie ze sobą wiele korzyści środowiskowych. W celu poprawy wydajności energetycznej należy wyłączać monitor lub przełączać komputer w tryb uśpienia po upływie określonego czasu braku aktywności użytkownika.

Zarządzanie energią w systemie Windows 10

■ Pozycja [Power Options] (Opcje zasilania) w systemie operacyjnym Windows umożliwia sterowanie funkcjami zarządzania energią monitora, dysku twardego

i baterii. Kliknij prawym przyciskiem myszy przycisk [Start] (zusty wybierz [Control Panel] (Panel sterowania) i kliknij opcję [System and Security] (System i zabezpieczenia).

Wybierz pozycję [Power Options] (Opcje zasilania) i wybierz plan zasilania pasujący do potrzeb. Możesz także dostosować ustawienia, klikając pozycję [Change plan settings] (Zmień ustawienia planu).

■ W menu Wyłączanie komputera widoczne są opcje Uśpienie (S3/S4) i Zamknij (S5) umożliwiające szybkie i łatwe zarządzanie zasilaniem systemu.

Wznawianie pracy systemu

Wznowienie pracy komputera z trybu oszczędzania energii powinno nastąpić w odpowiedzi na polecenie jednego z poniższych elementów:

■ przycisku zasilania,
■ sieć (Wake On LAN [Wybudzanie przez sieć LAN]),
■ myszy,
■ klawiatury

Wskazówki dotyczące oszczędzania energii:

■ Monitor należy wyłączyć za pomocą przycisku zasilania pewnym czasie braku aktywności użytkownika.
■ Należy dostosować ustawienia Opcje zasilania systemu operacyjnego Windows w celu zoptymalizowania zarządzania energią komputera.
■ Należy zainstalować oprogramowanie do oszczędzania energii w celu zarządzania zużyciem energii przez komputer.
- Jeśli komputer nie będzie używany przez dłuższy czas, należy zawsze odłączyć przewód zasilający lub wyłączyć zasilanie gniazda ściennego, aby zapewnić zerowe zużycie energii.

Połączenia sieciowe (Windows 10)

▶ Sieć przewodowa

1 Kliknij prawym przyciskiem myszy przycisk [Start] [Network Connections] (Połączenia sieciowe).
2 Wybierz pozycję [Ethernet], a następnie [Network and Sharing Center] (Centrum sieci i udostępniania).

3 Wybierz opcję [Set up a new connection or network] (Skonfiguruj nowe połączenie lub nową sieć).

4 Wybierz opcję [Connect to the Internet] (Połącz z Internetem) i kliknij przycisk [Next] (Dalej).

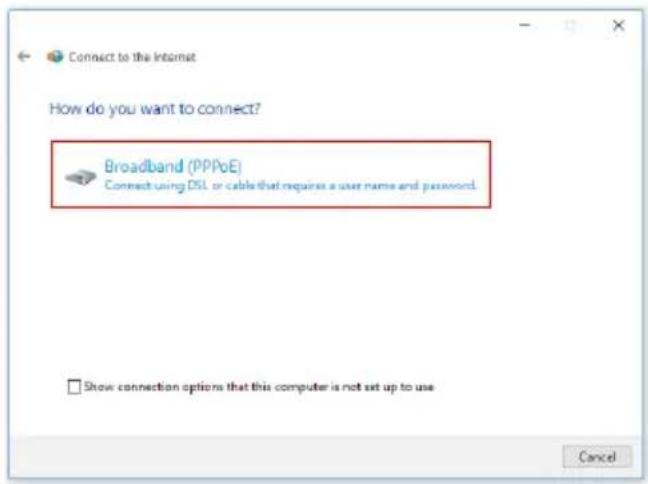

5 Wybierz pozycję [Broadband (PPPoE)] (Połączenie szerokopasmowe (PPPoE)) w celu nawiązania połączenia przy użyciu połączenia DSL lub kablowego, które wymaga podania nazwy użytkownika i hasła.

6 Wpisz informacje uzyskane od usługodawcy internetowego (ISP) i kliknij przycisk [Connect] (Połącz), aby ustanowić połączenie sieci LAN.

▶ Sieć bezprzewodowa

1 Przejdź do menu [Start] 📂 kliknij opcję [Settings] (Ustawienia) i wybierz opcję [Network and Internet] (Sieć i Internet).
2 Wyświetlona zostanie lista dostępnych połączeń sieci WLAN. Wybierz połączenie z listy
3 Aby ustanowić nowe połączenie, wybierz opcję [Network and Sharing Center] (Centrum sieci i udostępniania).

4 Wybierz opcję [Set up a new connection or network] (Skonfiguruj nowe połączenie lub nową sieć).
5 Następnie wybierz pozycję [Manually connect to a wireless network] (Ręcznie nawiąż połączenie z siecią bezprzewodową) i kliknij przycisk [Next] (Dalej), aby kontynuować.
6 Wprowadź informacje dotyczące sieci bezprzewodowej, którą chcesz dodać i kliknij przycisk [Next] (Dalej), aby kontynuować.

1. Nowe połączenie sieci WLAN zostało nawiązane.

Odzyskiwanie systemu (Windows 10)

Cele stosowania funkcji odzyskiwania systemu obejmują:

■ Przywrócenie systemu z powrotem do stanu początkowego oryginalnych ustawień domyślnych producenta.
■ Stosowanie w przypadku wystąpienia błędów używanego systemu operacyjnego
■ Po zainfekowaniu systemu operacyjnego przez wirus, w wyniku którego system nie działa normalnie.
■ Aby zainstalować system operacyjny z innymi wbudowanymi językami.

Przed użyciem funkcji odzyskiwania systemu należy wykonać kopię zapasową ważnych danych z dysku komputera, korzystając z innych nośników pamięci masowej.

Jeśli za pomocą podanego poniżej rozwiązania nie uda się przywrócić systemu należy się skontaktować z autoryzowanym lokalnym dystrybutorem lub punktem serwisowym w celu uzyskania dalszej pomocy

Resetowanie komputera

1 Przejdź do menu [Start] kiiłnij opcję [Settings] (Ustawienia) i wybierz opcję [Update and security] (Aktualizacja i zabezpieczenia).
2 Wybierz opcję [Recovery] (Odzyskiwanie) i kliknij opcję [Get started] (Rozpocznij) w sekcji [Reset this PC] (Resetowanie komputera), aby rozpocząć odzyskiwanie systemu

3 Pojawi się ekran [Choose an option] (Wybierz opcję). Wybierz między [Keep my files] (Zachowaj moje pliki) i [Remove everything] (Usuń wszystko).

Reset this PC (Resetowanie komputera)	Keep my files (Zachowaj moje pliki)
	Remove everything (Usuń wszystko)	Tylko dysk, na którym jest zainstalowany system Windows	Usuń tylko moje pliki
			Usuń pliki i oczyść dysk
		Wszystkie dyski	Usuń tylko moje pliki
			Usuń pliki i oczyść dysk

Keep my files (Zachowaj moje pliki)

1 Wybierz opcję [Keep my files] (Zachowaj moje pliki).

2 Pojawi się ekran [Your apps will be removed] (Aplikacje zostaną usunięte) z listą aplikacji, które trzeba będzie zainstalować ponownie z dysków lub z Internetu. Kliknij przycisk [Next] (Dalej), aby kontynuować.

3 Na kolejnym ekranie pojawi się lista zmian wprowadzanych w ramach procesu. Kliknij przycisk [Reset] (Resetuj), aby rozpocząć proces resetowania systemu.

Remove everything (Usuń wszystko)

1 Wybierz opcję [Remove everything] (Usuń wszystko).

2 Jeśli jest kilka dysków twardych, pojawi się ekran z pytaniem o wybór między opcjami: [Only the drive where Windows is installed] (Tylko dysk, na którym jest zainstalowany system Windows) lub [All drives] (Wszystkie dyski).
3 Następnie wybierz jedną z opcji [Just remove my files] (Usuń tylko moje pliki) lub [Remove files and clean the drive] (Usuń pliki i oczyść dysk).

4 Na kolejnym ekranie pojawi się lista zmian wprowadzanych w ramach procesu. Kliknij przycisk [Reset] (Resetuj), aby rozpocząć proces resetowania systemu.

Odzyskiwanie systemu (odzyskiwanie za pomocą klawisza skrótu F3) (opcjonalnie)

Ostrzeżenia dotyczące korzystania z funkcji odzyskiwania systemu

1 W razie wystąpienia nierozwiązywalnych problemów z dyskiem twardym lub systemem, należy skorzystać z funkcji odzyskiwania systemu z dysku twardego za pomocą klawisza skrótu F3.
2 Przed użyciem funkcji odzyskiwania systemu należy wykonać kopię zapasową ważnych danych zapisanych na dysku systemowym, korzystając z innych urządzeń pamięci masowej.

Przywracanie systemu z przyciskiem skrótu F3

W celu kontynuacji należy wykonać podane poniżej instrukcje:

1 Uruchom ponownie komputer
2 Po pojawieniu się ekranu powitalnego firmy MSI od razu naciśnij znajdujący się na klawiaturze klawisz skrótu F3.
3 Na ekranie „Wybierz opcję” stuknij pozycję „Rozwiązywanie problemów”.
4 Na ekranie „Rozwiązywanie problemów” stuknij pozycję „Przywróć ustawienia fabryczne MSI”, aby przywrócić domyślne ustawienia systemu.
5 Na ekranie „ODZYSKIWANIE SYSTEMU” stuknij pozycję „Odzyskiwanie partycji systemowej”
6 Wykonaj instrukcje ekranowe, aby kontynuować i ukończyć odzyskiwanie.

Konfiguracja w menu OSD

W tym rozdziale zawarto informacje na temat konfiguracji za pomocą menu OSD.

WAŻNE

Wszystkie dane podlegają zmianie bez uprzedniego powiadomienia.

Navi Key (Przycisk nawigacyjny)

Komputer typu AIO wyposażony jest w przycisk nawigacyjny, wielokierunkowy element sterowania pomagający w nawigacji w menu ekranowym OSD.

Poniżej przedstawiono domyślne ustawienia przycisku nawigacyjnego.

Źródło sygnału: tryb PC Czynności
Menu■ Za pomocą przycisków strzałek w górę,		w dół, w lewo lub w prawo dostosuj ustawienia Jasność i Głośność.■ Naciśnij przycisk Menu, aby przejść do podmenu■ Ponownie naciśnij przycisk Menu, aby wyświetlić menu główne.
Sub-menus (Podmenu)		■ Naciśnij przycisk Menu, aby wyświetlić podmenu■ W trybie PC dostępne są tylko pozycje Źródło sygnału i Tryb.
Mode (Tryb)■ Naciśnij przycisk Menu, aby wyświetlić		podmenu■ Naciśnij przycisk strzałki w dół, aby przejść do funkcji Tryb, a następnie naciśnij przycisk strzałki w lewo lub w prawo w celu dostosowania ustawienia■ Naciśnij przycisk Menu, aby potwierdzić wybór i wyjść.
Input Source(Źródło sygnału)		■ Naciśnij przycisk strzałki w lewo, aby przejść do funkcji źródło sygnału, a następnie naciśnij przycisk strzałki w lewo lub w prawo w celu dostosowania ustawienia■ Naciśnij przycisk Menu, aby potwierdzić wybór i wyjść.
Źródło sygnału: tryb monitora Czynności
Menu■ Naciśnijprzycisk Menu, aby przejść do		podmenu■ Ponownie naciśnij przycisk Menu, aby przejść do menu głównego.
Volume(Głośność)		■ Naciśnij przycisk strzałki w góre, aby przejść do funkcji Głośność, a następnie naciśnij przycisk strzałki w lewo lub w prawo w celu dostosowania wartości.■ Naciśnij przycisk Menu, aby zapisać i wyjść.■ Tylko w trybie monitora
Brightness(Jasność)		■ Naciśnij przycisk strzałki w prawo, aby przejść do funkcji Jasność, a następnie naciśnij przycisk strzałki w lewo lub w prawo w celu dostosowania wartości.■ Naciśnij przycisk Menu, aby zapisać i wyjść.■ Tylko w trybie monitora
Mode (Tryb)■ Naciśnij przycisk strzałki w dół, aby		przejść do funkcji Tryb, a następnie naciśnij przycisk strzałki w lewo lub w prawo w celu dostosowania ustawienia■ Naciśnij przycisk Menu, aby zapisać i wyjść.
Input Source(Źródło sygnału)		■ Naciśnij przycisk strzałki w lewo, aby przejść do funkcji Źródło sygnału, a następnie naciśnij przycisk strzałki w lewo lub w prawo w celu dostosowania ustawienia■ Naciśnij przycisk Menu, aby zapisać i wyjść.

Konfiguracja w menu OSD za pomocą przycisku nawigacyjnego

Naciśnij środkowy przycisk przycisku nawigacyjnego, aby wyświetlić główne menu ekranowe (OSD). Za pomocą przycisku w góre, w dół, w lewo lub w prawo dostosuj żądane menu funkcji do własnych preferencji. Naciśnij przycisk Menu na 3 sekundy, aby zamknąć panel. Ponownie naciśnij przycisk Menu w celu przywrócenia.

▶ Image (Obraz)

1 poziom menu	2 /3 poziom menu Opis
Mode (Tryb) User	(Użytkownika) ■ Ustawienie domyślne to Użytkownika.
	Reader (Czytnik)	■ Po wybraniu trybu sRGB przestrzeń barw zostanie zmieniona z oryginalnej gamy kolorów panelu na standardową sRGB.
	Cinema (Kino)
	Designer (Projektant)
	sRGB
Brightness(Jasność)	0-100 ■ Ustawienie domyślne to 80.
Contrast(Kontrast)	0-100 ■ Ustawienie domyślne to 80.
Sharpness(Ostrość)	0-5 ■ Ustawienie domyślne to 0.
Eye Saver(Ochrona wzroku)	OFF (WYL.)	■ Ustawienie domyślne to WYL.
	On (Włączona)	■ W trybie Czytnik funkcja Ochrona wzroku będzie włączona.
Color Temperature (Temperatura barwowa)	Cool (Zimna) ■ Ustawienie domyślne to Normalna.
	Normal (Normalna)
	Warm (Ciepła)
	Customization (Niestandardowa)	R (0-100)
		G (0-100)
		B (0-100)
Screen Size (Rozmiar ekranu)	4:3 ■ Ustawienie domyślne to 16:9.
	16:9

Input Source (Żródło sygnału)

1 poziom menu	Opis
PC Pozycję Źródło	sygnału można dostosować za pomocą przycisku nawigacyjnego i menu OSD w każdym trybie.
HDMI

Setting (Ustawienia)

1 poziom menu	2 poziom menu Opis
Language (Język)	English ■ Ustawienie domyślne to Angielski.
	繁體中文	■ Pozycja Język jest ustawieniem niezależnym.Wybrane przez użytkownika ustawienie językama priorytet względem domyślnych ustawieńfabrycznych Po wybraniu dla pozycji Resetuj opcjiTak ustawienie Język nie zostanie zmienione.
	简体中文
	Italiano
	Español
	Français
	Português
	Deutsch
	日本語
	Русский
Transparency(Przezroczystość)	0-5 ■ Ustawienie domyślne to 0.
OSD TimeOut (Czaswyświetlaniamenu OSD)	5-30 ■ Ustawienie domyślne to 20s.
Audio Volume(Głośność audio)	0-100 ■ Ustawienie domyślne to 50.
Reset (Resetuj)	YES (TAK)	■ Pozycję Resetuj, która umożliwia przywróceniepoczątkowych ustawień domyślnych menu OSD,można zastosować w każdym trybie.
	NO (NIE)

A

Rozwiązywanie problemów

Nie można uruchomić systemu

1. Sprawdź, czy system jest podłączony do gniazda zasilającego i czy jest włączony.
2. Sprawdź, czy kabel zasilający i inne przewody są prawidłowo podłączone.

Kiedy włączam komputer, pojawia się komunikat „Nie znaleziono systemu operacyjnego” lub system Windows nie uruchamia się.

1. Sprawdź, czy w szufladzie napędu optycznego nie znajduje się nierozruchowy dysk CD/DVD. Jeśli tak, wyjmij dysk CD/DVD i uruchom ponownie komputer.
2. Sprawdź kolejność urządzeń rozruchowych (Boot Device Priority) w programie konfiguracyjnym BIOSu.

Nie daje się zamknąć systemu.

Zalecaną metodą wyłączenia komputera jest użycie ikony Zamknij system. Użycie innych metod, w tym tych opisanych poniżej, może doprowadzić do uszkodzenia danych. Jeśli polecenie Zamknij system nie działa, wybierz jedną z poniższych metod:

1. Naciśnij klawisze Ctrl+Alt+Del i wybierz polecenie Zamknij system.
2. Naciśnij i przytrzymaj przycisk zasilania aż do wyłączenia systemu.
3. Odłącz kabel zasilający.

Mikrofon nie działa.

1 W przypadku wbudowanego mikrofonu wybierz polecenia Start > Panel sterowania > Dźwięki i urządzenia audio > Audio, aby sprawdzić, czy dźwięk nie jest wyciszony

1. Jeśli używany jest mikrofon zewnętrzny, sprawdź, czy mikrofon jest podłączony do gniazda mikrofonowego

Występują problemy z łączem internetowym.

1. W razie problemów z łączem internetowym sprawdź, czy nie wynikają one z problemów technicznych dostawcy usług internetowych.
2. Sprawdź ustawienia sieciowe i połączenie i sprawdź prawidłowość konfiguracji dostępu internetowego w systemie.
3. Szybkość transmisji w sieci bezprzewodowej zależy od odległości i barier między urządzeniami i punktem dostępowym. Aby zwiększyć szybkość transmisji danych, należy wybrać punkt dostępowy znajdujący się najbliżej urządzenia.

Głośniki nie działają.

1. Sprawdź ustawienie głośności w mikserze dźwięku.
2. Jeśli używana aplikacja ma własną regulację głośności, sprawdź, czy dźwięk nie został wyciszony.
3. Jeśli do gniazda słuchawkowego podłączono słuchawki, odłącz je.
4. Jeśli w urządzeniu jest menu ekranowe, wyreguluj głośność w menu ekranowym.

Na monitorze nie ma obrazu.

1. Sprawdź, czy system jest podłączony do gniazda zasilającego i czy jest włączony.
2. Urządzenie może być w trybie oczekiwania. Naciśnij dowolny przycisk, aby uaktywnić ekran.
