INSTRUKCJA OBSŁUGI PQ6 3CH Mikavi

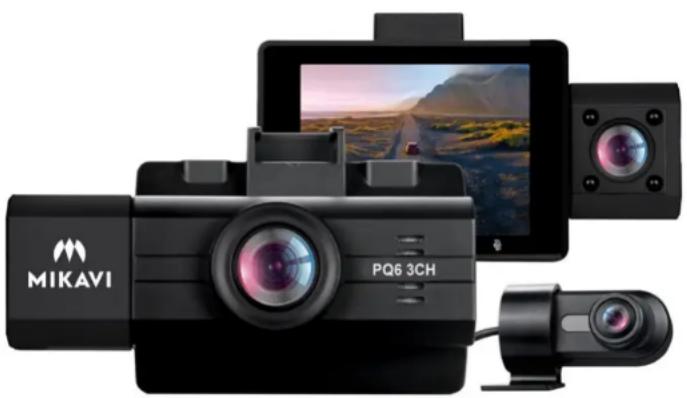

Dziękujemy za zakup rejestratora samochodowego Mikavi PQ6 3CH. Jest to model kamery, który oferuje najlepszy stosunek jakości do ceny. Chcemy zaznaczyć, że kamery Mikavi nigdy nie będą „tanie”, ponieważ od początku istnienia marki stawiamy na półkę premium. Kamera samochodowa, by zapewnić użyteczność nagrań musi być wyposażona w dobre komponenty. Dodatkowo, użyte materiały nie mogą być niskiej jakości, by produkt przetrwał dłużej niż przysłowiowe 2 lata na gwarancji. Pamiętajmy, że tylko dobra jakość nagrań oraz niezawodność funkcjonowania sprawią, że kamera spełni swoją podstawową funkcję, czyli pomoże czuć się bezpieczniej na drodze.

Wraz z ciągłym rozwojem postawiliśmy na kamerę trzy-kanałową, by jeszcze bardziej zwiększyć bezpieczeństwo. PQ6 3CH nagra nie tylko to co z przodu i z tytu pojazdu, ale również to co po bokach dzięki kamerze wewnętrznej. Jakość nagrań uzależniona jest głównie od podzespołów optycznych. Dlatego we wszystkich trzech kamerach zastosowaliśmy nowe sensory GC. Szczegółowość rejestrowanego obrazu zapewnia 6-warstwowa szklana soczewka oraz jasny obiektyw f/1.6 (przód) oraz f/1.8 (tył i wnętrze). Kąt widzenia obiektywów to 170 stopni (przód), 160 stopni (tył), 150 stopni (wnętrze).

Gwarancją uchwycenia istotnych szczegółów jest wysoka rozdzielczość kamer przy klatkażu 30 fps: przód to 2.5K (2560 × 1440P), natomiast wnętrze i tył to FHD (1080P). Obsługa kart do 256GB oraz kodowanie nagrań w H.265 (skuteczna kompresja z zachowaniem jakości) pozwolą na więcej zapisanych nagrań. Całość dopełnia wydajny procesor Novatek DDR 2GB.

Jedną z najbardziej poszukiwanych i oczekiwanych funkcji rejestratora jest 24-godzinna ochrona pojazdu. Mikavi PQ6 zadowoli najbardziej wymagających, ponieważ posiada zaawansowany a zarazem wygodny automatyczny tryb parkingowy (aktywacja/dezaktywacja wraz z zapłonem). Do wyboru są aż trzy podtryby: time-lapse, low bitrate oraz detekcja ruchu. Dodatkowo, dedykowany adapter zabezpieczający akumulator przed rozładowaniem znajduje się w zestawie.

Wstuchując się w potrzeby użytkowników wyposażłyśmy wideorejestrator w kondensator (znacznie trwalszy i bardziej bezpieczny niż bateria Li-Ion), dodaliśmy moduł GPS oraz moduł Wi-Fi.

Dziękujemy za zaufanie oraz wybór naszego produktu. Jesteśmy przekonani, że wysokiej klasy technologia marki Mikavi oraz wsparcie po zakupie, do którego serdecznie zachęca-my, spełnią Państwa oczekiwania.

Zespół MIKAVI

• wysoka rozdzielczość obrazu z 3 kamer jednocześnie: przód 2K QHD / 30 fps, wnętrze FHD 30 fps, tył FHD 30 fps
• sensor przód GC4653 (5 Mpix), tył i wnętrze GC2053 (2 Mpix)
• processor NOVATEK 96670 V2 (DDR 2GB), tryb WDR
  • 24-godzinny automatyczny tryb parkingowy (aktywacja/dezaktywacja wraz z zapłonem)
• trzy pod-tryby parkingowe: detekcja ruchu, time-lapse, low bitrate
• wyświetlacz 2.4" IPS HD z polskim menu,
• obstuga kart microSD do 256 GB,
  • detekcja wstrząsów (G-sensor),
• standardowe funkcje czyli: zabezpieczanie plików, nagrywanie w pętli, czujnik ruchu,
• kondensator zastępujący baterię li-ion,
• dedykowany regulowany adapter zabezpieczający akumulator przed rozładowaniem,
• polska marka – gwarancja jakości produktu
• infolinia – wsparcie zarówno przed zakupem jak i po zakupie, by uzyskać pomoc podczas montażu.

DZIĘKUJĘMY ZA ZAUFANIE ORAZ WYBÓR NASZEGO PRODUKTU

Informacje odnośnie aktualizacji softu, narzędzia GPS oraz aplikacji WiFi dostępne są na stronie mikavi.pl. Zachęcamy do kontaktu z naszą Infolinią 22 4 875 875 oraz służymy wsparciem za pośrednictwem maila [e-mail].

Będziemy wdzięczni za Państwa opinie na temat produktów MIKAVI. Wszelkie uwagi prosimy kierować na [e-mail] To Państwa sugestie pomagają tworzyć markę MIKAVI, a każda uwaga jest przez nas dogłębnie analizowana. Dziękiujemy za wsparcie.

Sensor • Kamera przednia: GC4653 (5 Mpix)

• Kamera wnętrze: GC2053 (2 Mpix)
• Kamera tylna: GC2053 (2 Mpix)

Rozdzielczość Rozdzielczość wideo – możliwe opcje do wyboru:

• Z kamerą tylną: 2.5K QHD P30 + FHD P30 + FHD P30
(rekomendowane), FHD P30 + FHD P30 + FHD P30
- Bez kamery tylnej: 4K UHD P25 + FHD P25, 2K QHD P30 + FHD P30, FHD P30 + FHD P30

Rozdzielczość zdjęć: 4032 × 3024 / 12MP

LCD 2.45" IPS HD z polskim menu

Obiektyw • 6-warstwowa szklana soczewka.

• Szeroki kąt widzenia i jasny obiektyw (niska wartość przystony):
  • kamera przednia: 170 stopni + f/1.6;
  • kamera tylna: 160 stopni + f/1.8;
• kamera wnętrze: 150 stopni + f/1.8.

Karta pamięci Obstuga kart microSD do 256 GB (zalecana klasa 10)

Nagrywanie w pętli Tak (1, 3, 5 min) / lub nagrywanie ciągłe

Włączanie/ wyłączanie Automatyczne – przy uruchomieniu / zgaszeniu auta

Tryb parkingowy Tak - tryb automatyczny, nagrywanie ciągłe przy użyciu zasilacza ACC

Podtryby parkingowe 1) Detekcja ruchu + G-sensor; 2) Time-lapse (nagrywanie poklatkowe); 3) Low bitrate

G-sensor Wbudowana detekcja wstrząsów (automatyczne zabezpieczenie pliku podczas kolizji w trakcie jazdy)

Moduł GPS Tak (wbudowany)

Moduł WIFI Tak (wbudowany)

Język Język polski oraz inne języki

Znacznik czasu Tak

Format zapisu plików Wideo: H.265, Zdjęcie: JPEG

Mikrofon Tak

Wbudowany głośnik Tak

Częstotliwość 50 Hz / 60 Hz

USB 1: łączność 2: ładowanie

Złącze zasilania 5V 3A

Bateria / kondensator Brak baterii – wbudowany kondensator

Rozmiar i waga 9.3 × 3.6 × 5.5 cm / 78.0 g

Temperatura pracy Od -20°C do 65°C

Gniazda, złącza Mini USB 5V / micro SD / ACC / Rear Cam

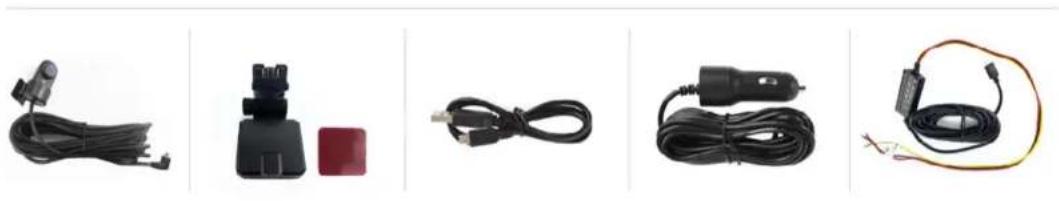

Zawartość zestawu Kamera (przód, wnętrze, tył), zasilacz do gniazda zapalniczki

12/24 V 3,5 m, zasilacz ACC do instalacji elektrycznej samochodu 3,5 m, kabel mini USB, kabel sygnałowy do kamery tylnej 6 m (zintegrowany z kamerą tylną), uchwyt na szybę, taśma mocująca.

02 PODSTAWOWE INFORMACJE

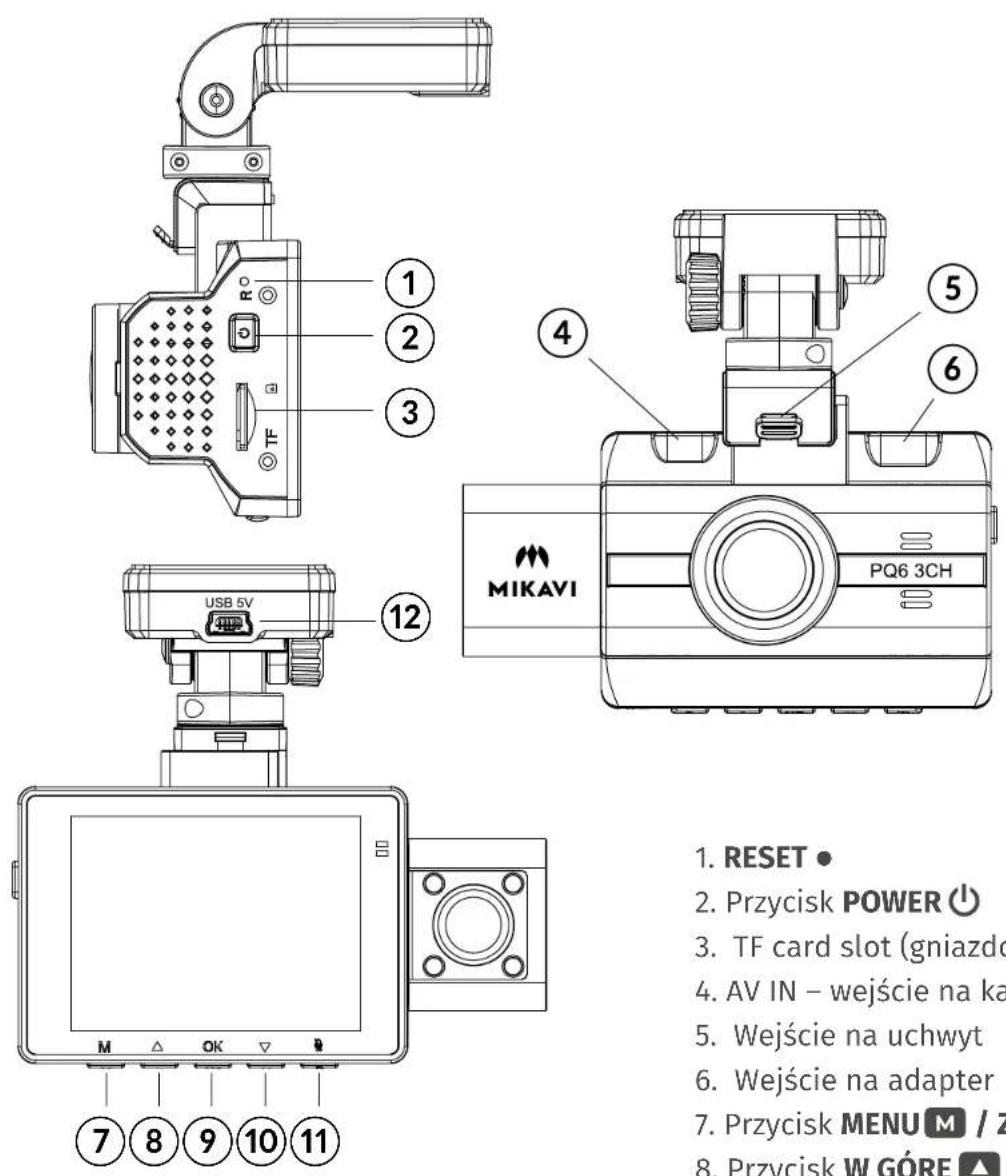

BUDOWA URZĄDZENIA

1. RESET ●
2. Przycisk POWER
3. TF card slot (gniazdo karty microSD)
4. AV IN – wejście na kamere tylną
5. Wejście na uchwyt
6. Wejście na adapter
7. Przycisk MENU M / ZABLOKUJ
8. Przycisk W GÓRĘ ▲
9. Przycisk OK ok
10. Przycisk W DÓŁ
11. Przycisk MIKROFON
12. Wejście USB – wejście na ładowarkę

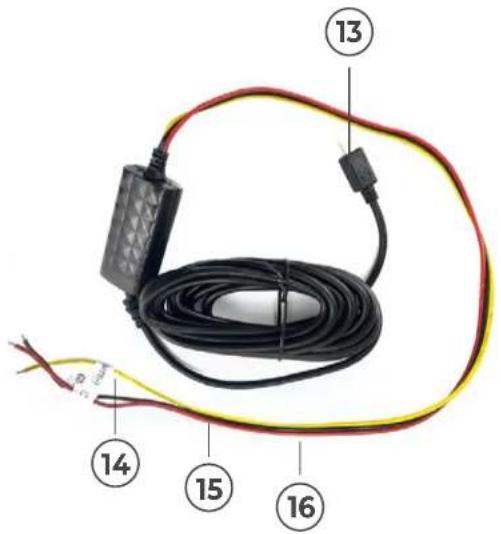

BUDOWA ZASILACZA ACC

1. Wtyczka zasilająca do rejestratora
2. Przewód BAT (żółty) – Podłączany do obwodu zasilania stałego, które podaje napięcie także po wyłączeniu zapłonu.
3. Przewód GND (czarny) – Masa, należy przymocować np. do elementu karoserii samochodu.
4. Przewód ACC (czerwony) – Podłączany do obwodu, który jest aktywny po włączeniu zapłonu w samochodzie (przekręceniu kluczyka w stacyjce).

Jest to metoda stałego zasilania rejestratora także podczas postoju i przy wyłączonym silniku, np. w celu wykorzystania trybu parkingowego. Adapter przetwarza napięcie 12–24 V do 5 V oraz zabezpiecza akumulator przed rozładowaniem się poprzez odcięcie zasilania po osiągnięciu napięcia granicznego.

Adapter posiada 3 wartości napięcia granicznego do wyboru: 11.8 V, 12.1 V, 12.4 V oraz 23.8 V, 24.1 V, 24.4 V. Jeśli wybierzemy wartość 11.8 V, to w akumulatorach 12 V zasilacz odłączy napięcie w momen- cie, gdy napięcie spadnie do wartości 11.8 V – by nie rozładować akumulatora. W akumulatorach 24 V zasilacz odłączy napięcie, jeśli napięcie spadnie do warto ści 23.8 V.

Dodatkowy przewód ACC zastosowany w adapterze pozwala na aktywację/dezaktywację trybu parkingowego w kamerze wraz z zapłonem samochodu.

Uwaga: Montaż adaptera zasilania powinien być przeprowadzony przez specjalistów wykwalifikowanych w zakresie elektroniki samochodowej. Niepoprawne podłączenie adaptera może w skrajnych przypadkach doprowadzić do uszkodzenia adaptera lub instalacji elektrycznej pojazdu.

Napięcie wejściowe 12V-24V (2A)
Napięcie wyjściowe	5V = 2A
Ochrona niskiego	11.8V - 12.1V - 12.4V
napięcia	23.8V - 24.1V - 24.4V

KONDENSATOR

Rejestrator wyposażony jest w kondensator zastępujący akumulator litowo-jonowy. Bez zasilania zewnętrznego nie ma możliwości uruchomienia kamery z kondensatorem. Kondensatory są znacznie trwalsze od baterii, są odporne na czynniki zewnętrzne, np. upał, mróz, a tym samym bardziej bezpieczne niż baterie li-ion.

OPIS FUNKCJI PRZYCISKÓW/ WEJŚĆ

PRZYCISK/WYJŚCIE ZASTOSOWANIE/FUNKCJA

RESET ● Resetowanie urządzenia: Gdy urządzenie nie odpowiada, krótko naciśnij.Urzadzenie wyłączy się, a następnie uruchomi się ponownie.
POWER ⏻	Długie naciśnięcie (ok. 3 sek.): Włącz/ wyłącz kamerę.Krótkie naciśnięcie: Wygaś/ wzbudź ekran podczas nagrywania.
TF card slot Do gniazda karty microSD włóż kartę TF włóż pinami w stronę wyświetlacza.
Kamera tylna Podłącz kamerę tylną.
Uchwyt Uchwyt mocowany do szyby za pomocą taśmy mocującej.
Adapter Podłącz do adaptera (zamiast ładowarki) by uruchomić kamerę i rozpocząć nagrywanie (karta microSD powinna być włóżona).
MENU 📂 / ZABLOKUJ	Długie naciśnięcie (ok. 3 sek.): przełączanie się między trybami NAGRYWANIE/APARAT / ODTWARZANIE (najpierw naciśnij OK, by zatrzymać nagrywanie).Krótkie naciśnięcie: przejście do ustawień menu w wybranym trybie:W trybie nagrywania: Krótko naciśnij, by przejść do ustawień nagrywania.W trybie aparatu: Krótko naciśnij, by przejść do ustawień zdjęć.W trybie odtwarzania: Krótko naciśnij, by przejść do ustawień odtwarzania.Będąc w ustawieniach menu poszczególnych trybów: Krótko naciśnij, by przejść do kolejnych ustawień (druga zakładka menu).Zablokuj: Podczas nagrywania krótko naciśnij, by zablokować nagranie przed nadpisaniem.
W GÓRĘ ▲	W trybie odtwarzania: Krótko naciśnij, by poruszać się w górę.Będąc w ustawieniach menu: Krótko naciśnij, by poruszać się w górę.
OK OK	W trybie odtwarzania: Krótko naciśnij, by poruszać się w górę.Będąc w ustawieniach menu: Krótko naciśnij, by poruszać się w górę.
W DÓŁ ▼	W trybie nagrywania: Krótko naciśnij, by przełączyć widok z kamery przedniej, tylnej i wewnętrznej.W trybie aparatu: Krótko naciśnij, by przełączyć widok z kamery przedniej i wewnętrznej.W trybie odtwarzania: Krótko naciśnij, by poruszać się w dół.Będąc w ustawieniach menu: Krótko naciśnij, by poruszać się w dół.
MIKROFON ♀	Krótko naciśnij, by włączyć lub wyłączyć dźwięk podczas nagrywania.
USB	Podłącz do ładowarki (zamiast adaptera), by uruchomić kamerę i rozpocząć nagrywanie (karta microSD powinna być włóżona).

KODOWANIE NAGRAŃ

Największą korzyścią ze stosowania H.265 względem dotychczas najbardziej popularnego H.264 jest większa wydajność przetwarzania sygnału video. Przy zachowaniu zbliżonej jakości obrazu, wynikowe pliki zajmują mniejszą objętość na karcie pamięci, aż do 50%. Kodek H.265 generuje większe obciążenie procesora, co w efekcie może prowadzić do nadmiernego nagrzewania się urządzenia. Zastosowany w kamerze wydajny procesor pozwala na korzystanie z H.265.

UWAGA: Gdy nagrania zacinają się podczas odtwarzania na komputerze, należy uaktualnić kodeki wideo.

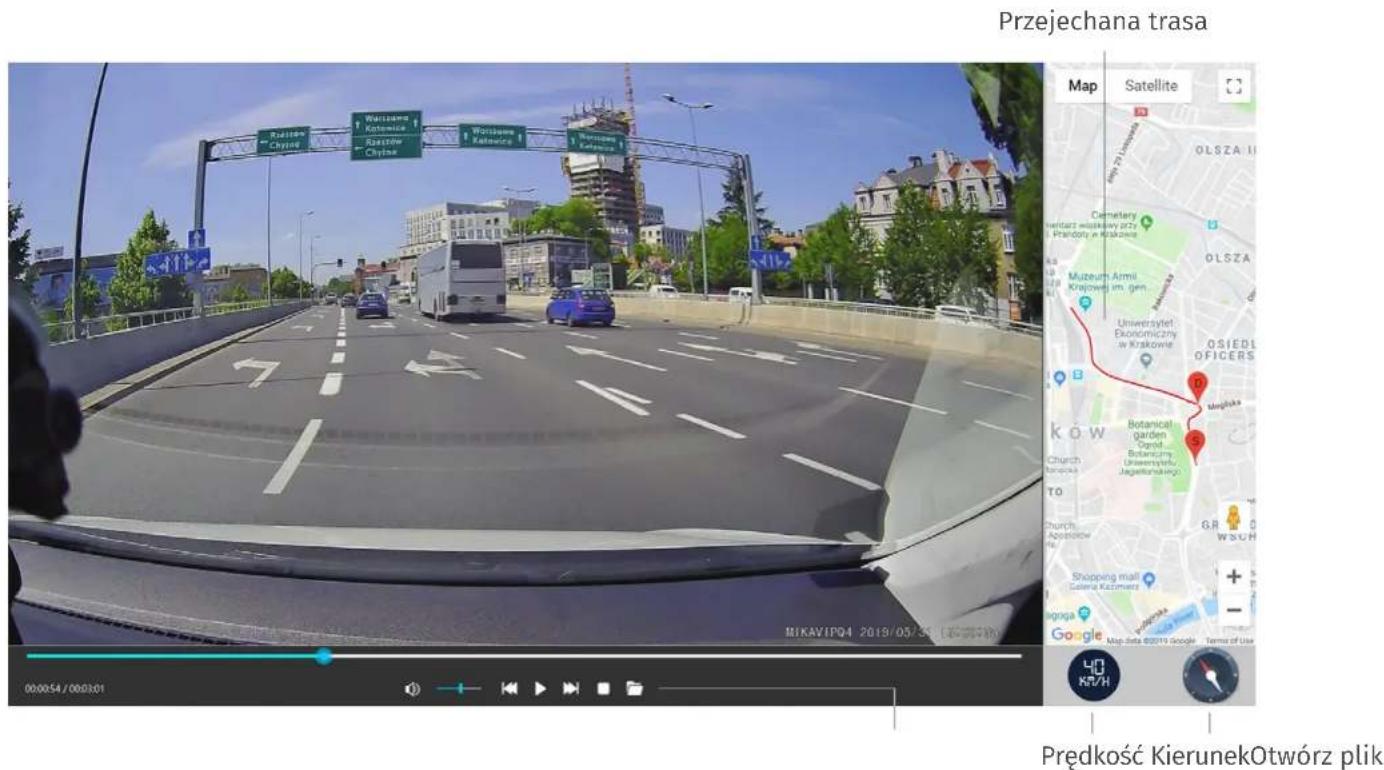

MODUŁ GPS

Pozwała na zapis współtrzędnych dokładnej lokalizacji oraz prędkości z jaką porusza się pojazd.

• Do odtwarzania nagrań służy narzędzie GPS, które znajdziesz na ww.mikavi.pl.
• Zalecamy uruchamianie programu w trybie Administrator.
• Nagrane pliki odtwarzamy w programie z dysku komputera lub z karty pamięci.

03 PRZED PIERWSZYM UŻYCIEM

Przed zamontowaniem całego zestawu w pojeździe zalecamy podłączenie kamery do zasilania w celu weryfikacji czy urządzenie pracuje bez zakłóceń. Ważne szczególnie w przypadku kamery tylnej.

Kamera może być zasilana:

• Poprzez podłączenie do zapalniczki samochodowej.
• Poprzez podłączenie kablem USB do komputera.
• Poprzez ładowarkę USB z innego źródła ładowania (np. power bank).
• Poprzez adapter zasilania wpinany do instalacji elektrycznej.

Uwaga: Zasilacz ACC należy wpiąć w gniazdo w kamerze, natomiast ładowarka jest wpinana w gniazdo w uchwycie.

INSTALACJA KARTY PAMIĘCI

UWAGA: Przy instalowaniu karty pamięci kamera powinna być wyłączona i niepotączona z komputerem kablem zasilania.

- Do gniazda karty microSD włóż kartę TF pinami w stronę obiektywu.

UWAGA: Kamera zgodna jest z kartami pamięci od 16 GB do 256 GB, microSD, microSDHC, microSDXC, 10 klasa prędkości, system plików FAT32. Po włożeniu karty sformatuj kartę w urządzeniu, aby mieć pewność, że karta ma pełną wartość pojemności.

Używaj kart renomowanych producentów. Polecamy kartę KIOXIA. Dostajemy dużo zgłoszeń, o problemach z kartami innych producentów (dotyczy kamer samochodowych ogółem).

FOMATOWANIE KARTY PAMIĘCI

• Naciśnij krótko dwa razy przycisk MENU M y przejść do Ustawień systemowych.
• Wybierz Format i potwierdź.

UWAGA: W wyniku formatowania karty pamięci wszystkie dane znajdujące się na niej zostaną bezpowrotnie usunięte.

Zalecamy formatowanie karty raz na kilka tygodni w celu poprawnego zapisu plików.

UWAGA: Gdy nagrania zacinają się podczas odtwarzania na komputerze, należy uaktualnić kodeki wideo.

URUCHAMIANIE URZĄDZENIA

- Automatyczne: po podłączeniu urządzenia poprzez ładowarkę w zapalniczce samochodowej/adapter zasilania i włączeniu zapłonu rejestrator automatycznie uruchamia się. Nagrywanie odbywa się do momentu wyłączenia zapłonu.

UWAGA: W niektórych samochodach gniazdo zapalniczki ma stałe napięcie, co uniemożliwia urządzeniu automatyczne włączanie/wyłączanie się (skonsultuj się ze specjalistą).

- Ręcznie: za pomocą przycisku POWER (!)

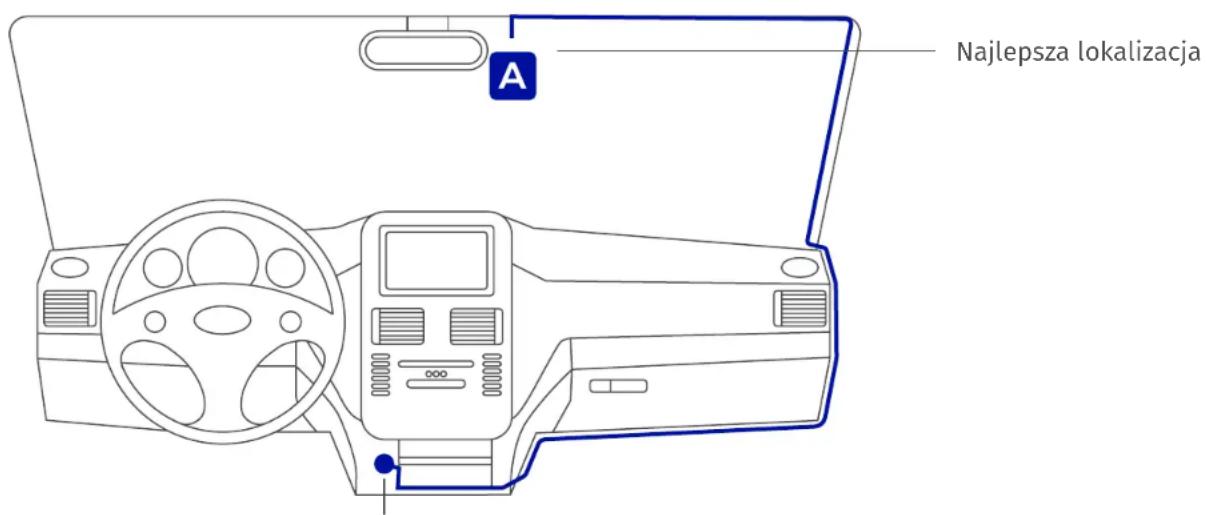

MONTAŻ PRZEDNIEJ KAMERY

UWAGA: Prosimy o sprawdzenie działania całego zestawu przed montażem w celu wyeliminowania zakłóceń systemu bezkluczykowego oraz radia. Przewód sygnałowy łączący kamerę przednią i tylną poprowadzony przy antenie/module systemu bezkluczykowego może powodować jego nieprawidłową pracę.

• Podłącz ładowarkę samochodową do gniazda zapalniczki samochodowej (lub skorzystaj z adaptera zasilania).

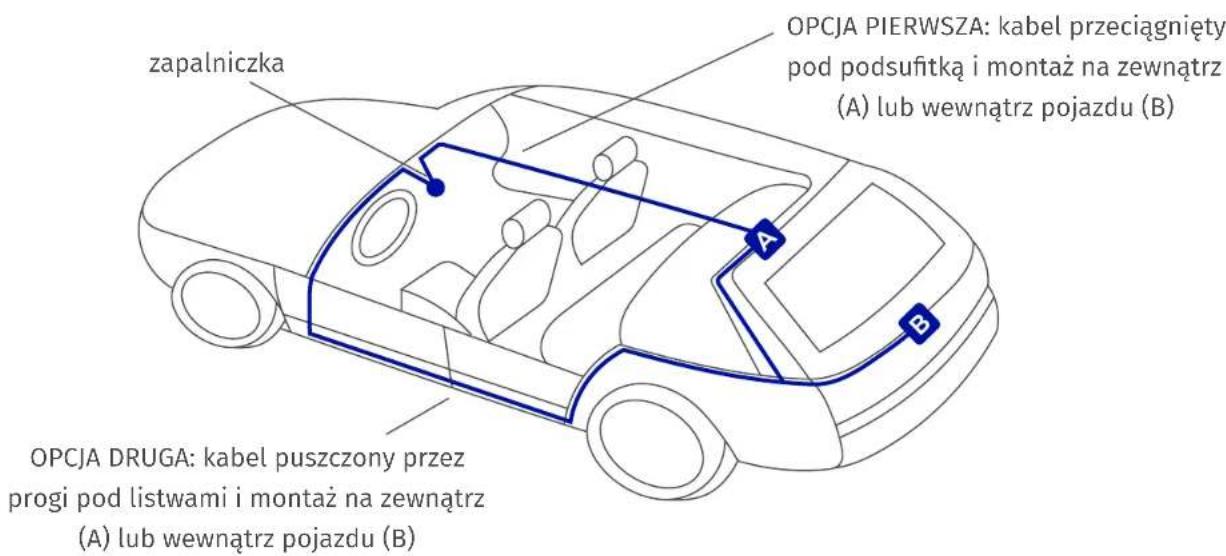

• Poprowadź kable przez sufit i przedni stupek drzwiowy w taki sposób, aby nie utrudniały kierowania pojazdem.

UWAGA: Upewnij się, że instalacja kabla nie będzie zakłócać działania poduszek powietrznych pojazdu.

• Zamontuj kamerę na fabrycznym lusterku samochodowym. Kamera posiada dwie elastyczne gumki montażowe. W zestawie są dwie zapasowe gumki montażowe.
• Obiektyw kamery posiada regulację położenia prawo-lewo/góra-dół, co umożliwia kompensację ukośnego położenia lusterka wstecznego.

Podłączenie ładowarki do gniazda zapalniczki

MONTAŻ TYLNEJ KAMERY

- Kamerę tylną należy zamocować stopką mocującą do góry. Montaż należy wykonać za pomocą wkrętów lub taśmy dwustronnej.

AKTUALIZACJA OPROGRAMOWANIA (SOFTU)

- Pobierz najnowsze oprogramowanie (soft) ze strony Mikavi: www.mikavi.pl (→ Produkt → Rejestrator jazdy PQ6 3CH → Do pobrania → Najnowszy soft dla PQ6 3CH)

- Rozpakuj plik .zip – w folderze znajdziesz oprogramowanie.

- Zgraj oprogramowanie na sformatowaną kartę.

- Umieść kartę w rejestratorze i podłącz urządzenie do zasilania (najlepiej pod ładowarkę w samochodzie lub power bank).

- Proces aktualizacji rozpocznie się automatycznie i potrwa ok. 1 min. W trakcie aktualizacji mruga niebieska dioda, nie odłączaj zasilania. Proces przebiega bez udziału użytkownika. Po zakończeniu aktualizacji kamera zresetuje się i będzie gotowa do użytku (pokaże się logo Mikavi).

- Po aktualizacji należy sformatować kartę (w urządzeniu lub komputerze). W przeciwnym razie za każdym razem będzie dokonywać się aktualizacja.

MODUL GPS

Pozwała na zapis współtrzędnych dokładnej lokalizacji oraz prędkości z jaką porusza się pojazd

- Do odtwarzania nagrań służy narzędzie GPS, które znajdziesz na ww.mikavi.pl.

- Zalecamy uruchamianie programu w trybie Administrator.

- Nagrane pliki odtwarzamy w programie z dysku komputera lub z karty pamięci.

AKTYWNY TRYB PARKINGOWY

Podczas postoju rejestrator automatycznie rozpoczyna nagrywanie w wybranym trybie co zapewnia 24-godzinny monitoring pojazdu. By korzystać z tego zaawansowanego trybu parkingowego, należy:

1. Podpiąć rejestrator pod adapter zasilania, który znajduje się w zestawie.
2. Włączyć tryb parkingowy w menu (detekcja ruchu, time-lapse, low bitrate).

UWAGA: Jeśli nie chcesz korzystać z trybu parkingowego, a rejestrator jest podpięty poprzez zasilacz ACC to tryb parkingowy ustaw na wyłączony.

UWAGA: Kamera samoczynne wykrywa, kiedy pojazd jest zaparkowany i zarządza właściwym trybem bez konieczności ingerencji w ustawienia przy każdorazowym parkowaniu pojazdu. Kamera automatycznie przełącza się w wybrany tryb parkingowy w chwili wyłączenia zapłonu samochodu. Po ponownym włączeniu zapłonu, kamera przełącza się z powrotem do nagrywania ciągłego w pętli.

PODTRYBY PARKINGOWE

Dostępne są trzy warianty do wyboru:

• Detekcja ruchu + G-sensor – detekcja ruchu jest wykrywana tylko przez kamerę przednią natomiast G-sensor uruchamia się w razie uderzenia zarówno na przodzie, po bokach jak i z tytu pojazdu. W tym trybie wszystkie trzy kamery nagrywają klipy o długości 13 sek. w przypadku detekcji ruchu oraz 10 sek. w przypadku G-sensor.
• Nagrywanie poklatkowe (time-lapse) – polega na wykonywaniu statycznych zdjęć co określony interwał i łączenie ich w jeden plik wideo, dzięki czemu zapisany materiał zajmuje znacznie mniej miejsca niż standardowy tryb wideo. Jest to tryb nagrywania poklatkowego, w efekcie powstaje obraz “w przyspieszonym tempie”. W tym trybie wszystkie trzy kamery nagrywają wideo o długości takiej jaka jest ustawiona w funkcji nagrywanie w pętli.
• Nagrywanie low bitrate (nagrywanie z obniżonym bitrate – do 140 godzin materiału na karcie 256 GB). Rzeczywisty bitrate szybkość i rozmiar wideo dla 3 kanałów:
• Kamera przednia: około 1,5 Mb/s, rozmiar pliku 12,4 MB
• Kamera wewnętrzna: około 1,0 Mb/s, rozmiar pliku 9,1 MB
• Kamera tylna: około 1,1 Mb/s, rozmiar pliku 9,7 MB

W tym trybie wszystkie trzy kamery nagrywają klipy o długości takiej jaka jest ustawiona w funkcji nagrywanie w pętli.

04 TRYB NAGRYWANIA

Tryb nagrywania oznaczony jest ikoną w lewym górnym rogu wyświetlacza.

Aby przejść do Trybu nagrywania, naciśnij długo przycisk MENU M

Rozpoczęcie nagrywania

- Naciśnij krótko przycisk OK ok, aby rozpocząć nagrywanie.

Zakończenie nagrywania

- Naciśnij krótko przycisk OK ok, aby zakończyć nagrywanie.

Zabezpieczanie pliku przed nadpisaniem

- W trakcie nagrywania naciśnij krótko przycisk MENU M, aby zabezpieczyć plik.

Włączenie/wyłączenie mikrofonu

- Naciśnij krótko przycisk MIKROFON ♀, aby włączyć lub wyłączyć mikrofon.

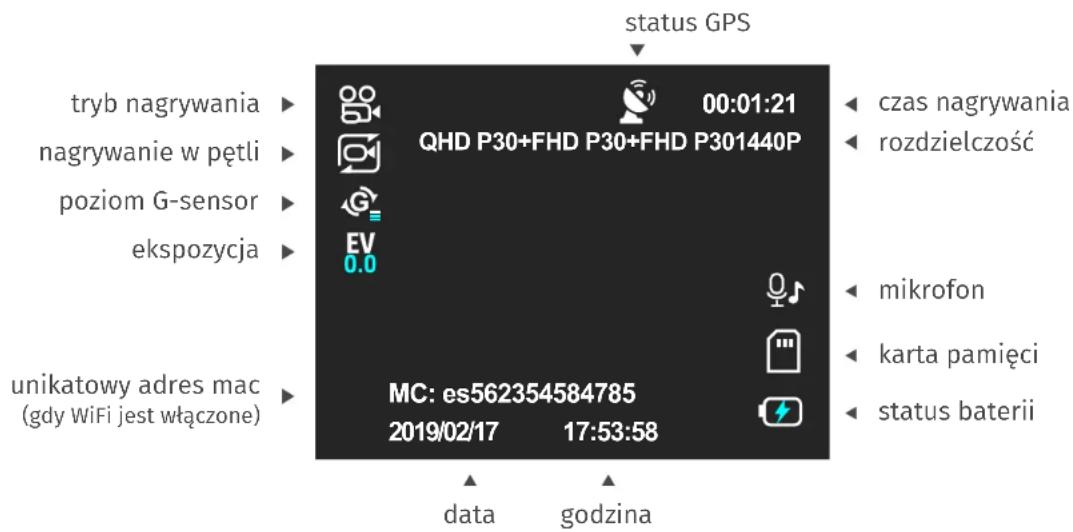

Widok ekranu rejestratora w trybie nagrywania

WIDOK NAGRYWANEGO OBRAZU PO PODŁĄCZENIU KAMERY TYLNEJ

Aby zmienić widok nagrywanego obrazu na wyświetlaczu, naciśnij krótko przycisk W DÓŁ.

Widok nagrywanego obrazu dostępny jest w układach:

- 3 channels – kamera tylna jest podłączona:

• kamera przednia, podgląd na wnętrze i kamera tylna
• kamera przednia
• podgląd na wnętrze
• kamera tylna

- 2 channels – kamera tylna jest odłączona:

• kamera przednia (duży obraz) i podgląd na wnętrze (mały obraz)
• kamera przednia (mały obraz) i podgląd na wnętrze (duży obraz)
• kamera przednia
• podgląd na wnętrze

USTAWIENIA NAGRYWANIA

Aby przejść do Ustawień nagrywania, naciśnij krótko przycisk MENU M.

Aby poruszać się między ustawieniami, użyj przycisków W DÓŁ ▼ i W GÓRĘ ▲

Aby zaakceptować dane ustawienie, naciśnij przycisk OK OK.

UWAGA: Wejście w Ustawienia nagrywania nie jest możliwe, gdy trwa nagrywanie.

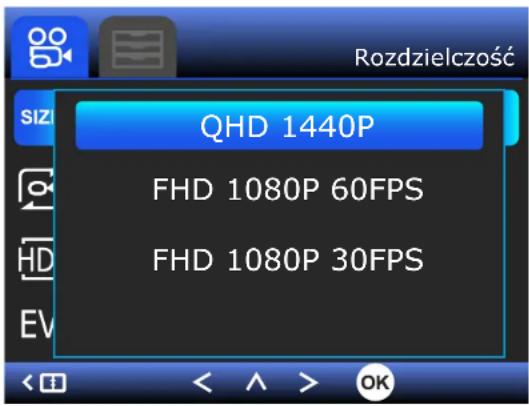

Ustawienia trybu nagrywania → Opcje rozdzielczości

ROZDZIELCZOŚĆ

Ustawienie rozdzielczości nagrywanego wideo. Opcje:

1) Bez kamery tylnej: 4K UHD 25fps + FHD 25fps; 2K QHD 30fps + FHD 30fps; FHD 30fps + FHD 30fps.
2) Z kamerą tylną: 2K QHD 30fps + FHD 30fps + FHD 30fps (rekomendowane); FHD 30fps + FHD 30fps + FHD 30fps.

NAGRYWANIE W PĘTLI

Rejestrator automatycznie może nadpisywać rejestrowany obraz na najstarszym materiale filmowym (nagrywany lub już nagrany film zawsze można zabezpieczyć przyciskiem MENU).

Opcje: wyt., 1 minuta, 3 minuty, 5 minut.

WDR

Funkcja poszerzonego zakresu dynamiki stosowana do płynnego wyświetlania obrazu w warunkach silnego kontrastu światła.

Opcje: wt., wyt.

G-SENSOR

Ustawienie czułości czujnika detektora wstrząsów.

Opcje: Wył., Niski, Średni, Wysoki.

UWAGA: Jeśli czułość G-sensor ustawiona jest na opcję „wysoki”, to każdy film przy jakiejkolwiek czynności z wstrząsem (np. mocne zamknięcie drzwi) nie jest kasowany i zapisuje się, czyli nie jest nadpisywany przez funkcję „nagrywanie w pętli”. Dlatego polecamy raz na jakiś czas formatować kartę pamięci, ponieważ w innym wypadku może dojść do zapetnienia się karty plikami zapisanymi przez wysoką czułość G-sensor.

EKSPOZYCJA EV

Dostosowanie jasności obrazu. Zmniejszenie bądź zwiększenie ilości światła docierającego do matrycy. Możliwość dostosowania ekspozycji dla każdej kamery oddzielnie.

Opcje: +2.0, +5/3, +4/3, +1.0, +2/3, +1/3, 0.0, -1/3, -2/3, -1.0, -4/3, -5/3, -2.0.

NAGRYWANIE DźWIĘKU

Opcje: wt., wyt.

ZNACZNIK DATY/GODZINY

Wyświetlanie daty i godziny na nagraniu.

Opcje: wt., wyt.

TRYBY PARKINGOWE

Podczas postoju rejestrator automatycznie rozpoczyna nagrywanie w wybranym trybie co zapewnia 24-godzinny monitoring pojazdu.

Opcje: Wył., Detekcja ruchu + G-sensor, Nagrywanie poklatkowe, Nagrywanie low bitrate.

IR AUTO

Funkcja przydatna podczas jazdy nocnej. Gdy opcja jest włączona kamera rozpoznaje ciemne oto-czenie i kamera wewnętrzna działa jak noktowizor.

Opcje: wt., wyt.

KAMERA WEWNETRZNA

Możliwość włączenia/wyłączenia nagrywania z kamery nagrywającej wnętrze pojazdu.

Opcje: wt., wyt.

05 TRYB APARATU

Tryb aparatu oznaczony jest ikoną w lewym górnym rogu wyświetlacza.

Aby przejść do Trybu aparatu, naciśnij długo przycisk MENU M.

Zrobienie zdjęcia

- Naciśnij krótko przycisk OK 📞 by zrobić zdjęcie.

Gdy zdjęcie zostanie zrobione, na wyświetlaczu LCD pojawi się pojedynczy błysk.

Możliwe jest ustawienie szybkiego podglądu (patrz: Ustawienia aparatu).

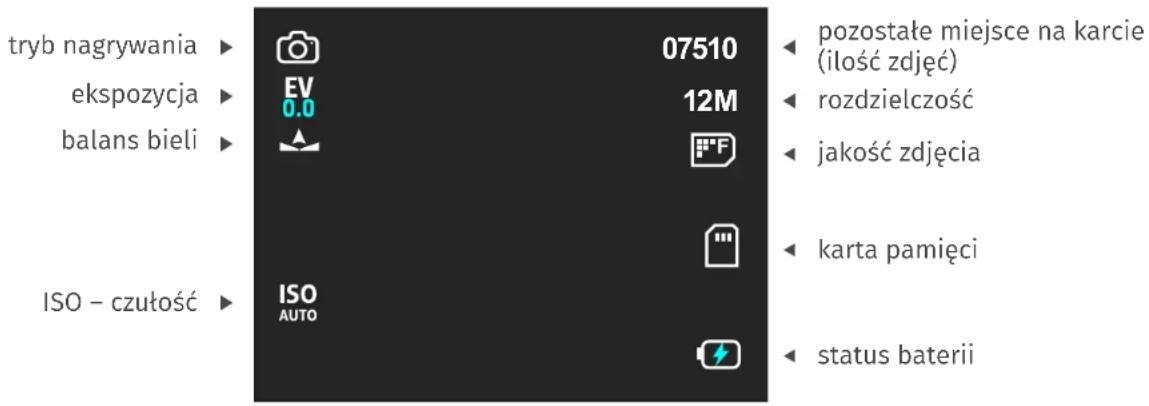

Widok ekranu kamery w trybie aparatu

USTAWIENIA APARATU

Aby przejść do Ustawień aparatu, naciśnij krótko przycisk MENU M.

Aby poruszać się między ustawieniami, użyj przycisków W GÓRĘ ▲ / W DÓŁ ▼.

Aby zaakceptować dane ustawienie, naciśnij przycisk OK OK

TRYB FOTOGRAFOWANIA

Ustawienie samowyzwalacza.

Opcje: wyt., 2 sekundy, 5 sekund, 10 sekund.

ROZDZIELCZOŚĆ

Ustawienie rozdzielczości robionych zdjęć.

Opcje: VGA 640×480, 1.3M 1280×960, 2M 1920×1080, 3M 2048×1536, 5M 2592×1944, 8M 3264×2448, 10M 3648×2736, 12M 4032×3024.

SEKWENCJA

Wykonanie sekwencji zdjęć.

Opcje: wt., wyt.

JAKOŚĆ

Opcje: dobra, normalna, ekonomiczna.

OSTROŚĆ

Opcje: silna, normalna, miękka.

BALANS BIELI

Opcje: auto, światło dzienne, pochmurna pogoda, światło żarowe, światło fluorescencyjne.

KOLOR

Opcje: kolor, czarno-biały, sepia.

ISO

Opcje: automatyczna, 100, 200, 400.

OZNACZENIE DATY

Opcje: wył., data, data i godzina.

06 TRYB PODGLĄDU

Tryb podglądu oznaczony jest ikoną w lewym górnym rogu wyświetlacza.

Aby przejść do Trybu podglądu, naciśnij długo dwa razy przycisk MENU M

Wybór folderu (wideo/zdjęcie)

- Naciśnij krótko przycisk W GÓRĘ ▲ / W DÓŁ ▼ by przewijać nagrania i zdjęcia.

Usuń plik / Zabezpiecz / Pokaz slajdów (wideo/zdjęcie)

- Naciśnij krótko przycisk MENU M, aby wyświetlić opcje dla wybranego pliku.

07 USTAWIENIA SYSTEMOWE

Aby przejść do Ustawień systemowych, przejdź do trybu nagrywania i naciśnij krótko dwa razy przycisk MENU M

UWAGA: Dostęp do ustawień systemowych nie jest możliwy, gdy kamera nagrywa. Wyłącz nagrywanie (OK OK), a następnie, gdy kamera jest w trybie spoczynku, przejdź do ustawień menu.

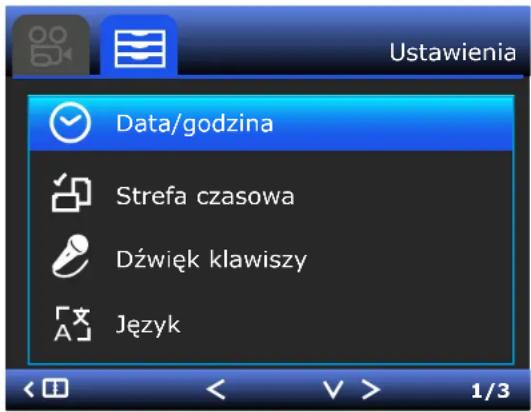

Ustawienia systemowe

WI-FI

Podgląd obrazu z kamery na żywo i szybkie pobieranie nagrań.

Opcje: wt., wyt.

DATA/GODZINA

Ustawianie daty i godziny (jeśli rejestrator zostanie przywrócony do ustawień domyślnych, Data/godzina powróci do wartości domyślnej).

• Naciśnij przycisk MENU M, aby wybrać pole.
• Naciśnij przyciski W GÓRĘ ▲ / W DÓŁ ▼aby przewijać wartości w polach.
• Naciśnij przycisk OK, aby zapisać i wyjść.

AUTOMATYCZNY WYŁĄCZNIK

Gdy kamera nie nagrywa i użytkownik nie korzysta z niej, rejestrator wyłączy się samoistnie.

Opcje: wyt., 3 min., 5 min., 10 min.

OSZCZĘDZANIE EKRANU

Podczas nagrywania ekran zostanie wygaszony.

Opcje: wyt., 1 min., 3 min., 5 min.

DŹWIĘK KŁAWISZY

Włączenie i wyłączenie dźwięków klawiszy.

Opcje: wt., wyt.

JEZYK

Wybór języka.

Opcje: polski, angielski, chiński i in.

CZESTOTLIWOŚCI

Odświeżanie ekranu.

Opcje: 50 Hz, 60 Hz.

GPS

Zapis prędkości, przebieg tras, znacznik czasowy.

Opcje: wt., wyt.

STREFA CZASOWA

Ustawienie strefy czasowej.

JEDNOSTKA PRĘDKOŚCI

Ustawienie jednostki prędkości.

Opcje: KMH, MPH.

KAMERA TYLNA

Możliwość włączenia lub wyłączenia funkcji odbicie lustrzane w kamerze tylnej.

Opcje: wt., wyt.

FORMAT

Formatowanie karty pamięci.

Opcje: Anuluj, OK

USTAWIENIA FABRYCZNE

Przywrócenie ustawień fabrycznych rejestratora.

WERSJA

Informacja o wersji oprogramowania.

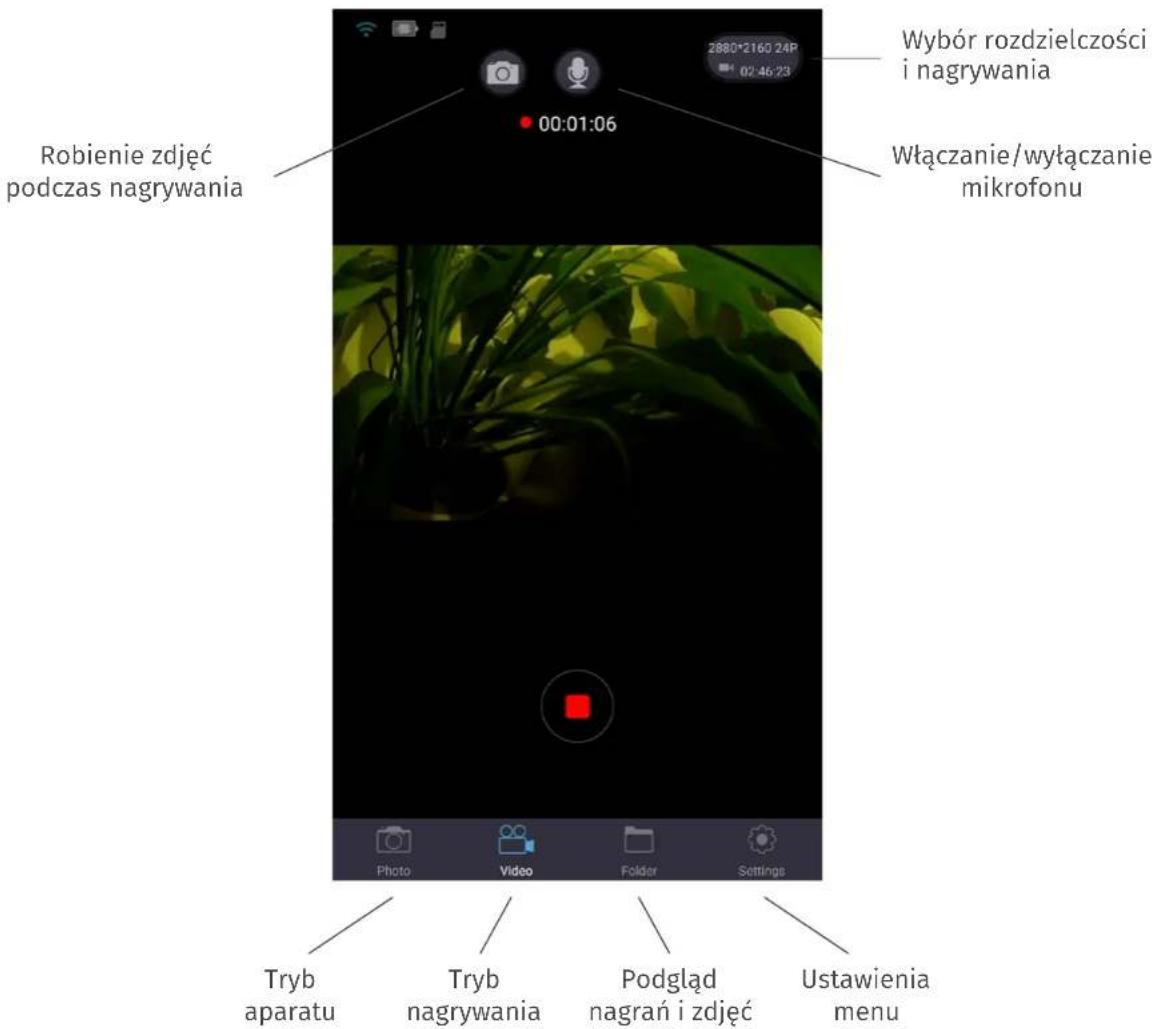

Wbudowany moduł WiFi pozwala na sterowanie rejestratorem z poziomu aplikacji mobilnej z systemem iOS/Android.

• Otwórz „Google Play" (SYSTEMEM ANDROID) lub „App Store" (SYSTEMEM IOS).
• Wyszukaj aplikację „LuckyCam”.
• Zainstaluj aplikację „LuckyCam” na smartfonie.

UWAGA: Gdy aplikacja poprosi o dostęp do zdjęć w telefonie, kliknij OK (w przeciwnym razie nie będzie możliwy podgląd zdjęć przez aplikację).

- Otwórz aplikację „LuckyCam”.

KONFIGURACJA POŁĄCZENIA WIFI ZE SMARTFONEM

SYSTEMEM ANDROID I APPLE IOS:

Włącz połączenie WiFi w rejestratorze

- Włącz WiFi w menu (w lewym górnym rogu na wyświetlaczu pojawi się ikonka WiFi).

Sparuj urządzenie

• Otwórz aplikację „LuckyCam” → kliknij „Connected other device”
• Aplikacja wyświetli komunikat „Connect to DVR?” → kliknij OK
• Pojawi się ekran WiFi. Z listy dostępnych WiFi wybierz nazwę kamery (Mikavi_PQ6) → Wpisz hasło 12345678 → Kliknij „Add”
• Kamera zostanie sparowana z telefonem

Alternatywne parowanie przez połączenie WiFi w smartfonie

• Włącz WiFi w telefonie
• Przejdź do Ustawień WiFi
• Wybierz urządzenie WiFi o nazwie „Mikavi_PQ6”
  • Wpisz haśło: 12345678
  • Kliknij „Połącz”
• Otwórz aplikację „LuckyCam”
• Obraz z kamery automatycznie powinien zacząć się wyświetlać na smartfonie.

Otwórz aplikację „LuckyCam”

- Obraz z kamery automatycznie powinien zacząć się wyświetlać na smartfonie.

09 PROGRAM GPS - DASH GO

Wbudowany moduł GPS zapisuje w materiale wideo współtrzędne geograficzne oraz prędkość jazdy, dzięki czemu można nanieść na zarejestrowany obraz współtrzędne przejechanej trasy oraz prędkości, z jaką porusza się pojazd. Do odtwarzania nagrań z danymi z GPSu służy program DashGo, do pobrania na stronie: mikavi.pl (→ Produkt → Rejestrator jazdy PQ6 → Do pobrania → GPS Player).

UWAGA:

• Rejestrator powinien być zamocowany na szybie, możliwe jak najwyżej (najlepszy sygnał GPS).
• Rejestrator nie może znajdować się blisko metalowych elementów karoserii (mogą zakłócają pracę modułu GPS).
• W niektórych samochodach stosowane są szyby metalizowane lub podgrzewane, które mogą zakłócają pracę modułu GPS.
• Nagrania należy skopiować z karty SD na dysk komputera
• Zalecane jest uruchamianie programu w trybie Administrator (Kliknij prawym przyciskiem myszy na ikonę programu, a następnie wybierz opcję „Uruchom jako administrator”).

Urządzenie korzysta z Map Google. Po uruchomieniu programu w oknie mapy może pokazać się komunikat ze strony Google Maps: This page can't load Google Maps correctly. Po naciśnięciu OK przechodzimy do mapy, jednak wciąż pokazuje się napis: for development purposes only. Dla użytku własnego możemy korzystać z map, jednak będzie wyświetlany ten komunikat. Aby w pełni korzystać z Map Google należy zapoznać się z treścią: https://developers.google.com/maps/documentation/javascript/error-messages?utm_source=maps_js&utm_medium=degraded&utm_campaign=billing#api-key-and-billing-errors

ŚRODKI OSTROŻNOŚCI, BEZPIECZEŃSTWO

• Regulamin, formularz reklamacji oraz pełną instrukcję można pobrać na stronie internetowej www.mikavi.pl.
• Dla prawidłowego funkcjonowania urządzenia konieczne jest eksploatowanie go zgodnie z warunkami zawartymi w instrukcji.
• Urządzenie należy chronić przed wilgocią. Nie należy go umieszczać w wilgotnym miejscu/pomieszczeniu, ponieważ nie jest ono wodoodporne. Kontakt z wodą może spowodować porażenie prądem.
• Nie należy używać urządzenia, gdy jest zbyt wysokie stężenie kurzu/pytów/oparów substancji żrácych.
• Unikaj zbyt długiej ekspozycji urządzenia na działanie światła słonecznego, by go nie przegrzać.
• Urządzenie przeznaczone jest do pracy w temperaturze od -20°C do 60°C. Nie zostawiaj urządzenia w samochodzie w mroźne lub w upalne dni. Nie narażaj urządzenia na działanie nagłych zmian temperatur.
• Nie próbuj otwierać obudowy i naprawiać urządzenia samodzielnie. Jeśli masz jakiś problem z jego funkcjonowaniem, skontaktuj się z naszym serwisem.
• Nie używaj żrących substancji chemicznych, rozpuszczalników czy innych środków do czyszczenia urządzenia. Wystarczy papierowy ręcznik. Nie czyść urządzenia, gdy jest ono włączone.
• Dbaj o środowisko i nie wyrzucaj tego urządzenia losowo; nie wrzucaj do ognia, gdyż grozi to jego eksplozją.
• Ze względu na ciągły rozwój, modernizacje czy też uaktualnienia, specyfikacja oraz wygląd urządzenia może ulec zmianie bez wcześniejjszego powiadomienia.

Informacje dotyczące aktualizacji softu, narzędzia GPS oraz aplikacji WiFi dostępne są na stronie mikavi.pl. Zachęcamy do kontaktu z naszą Infolinią 22 4 875 875 oraz służymy wsparciem za pośrednictwem maila [e-mail]

Będziemy wdzięczni za Państwa opinie na temat produktów MIKAVI. Wszelkie uwagi prosimy kierować na [e-mail] To Państwa sugestie pomagają tworzyć markę MIKAVI, a każda uwaga jest przez nas dogłębnie analizowana. Dziękujemy za wsparcie.
