INSTRUKCJA OBSŁUGI 60.2549.01 TFA

Nr produktu 002002003

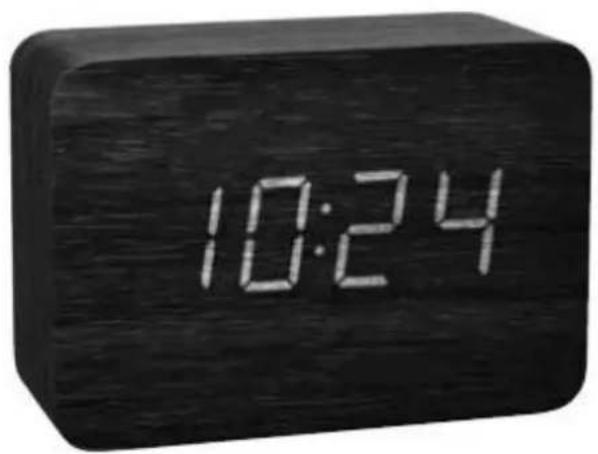

Budzik TFA Dostmann 60.2549.01, cyfrowy, Sterowany radiowo

Strona 1 z 11

Dziękujemy za wybranie tego instrumentu firmy TFA.

1. Przed użyciem tego produktu

• Przeczytaj uważnie instrukcję obsługi.
• Przestrzeganie i przestrzeganie instrukcji zawartych w podręczniku zapobiegnie uszkodzeniu instrumentu i utracie ustawowych praw wynikających z wad wynikających z nieprawidłowego użytkowania.
• Nie odpowiadamy za szkody powstałe w wyniku nieprzestrzegania tych instrukcji.
• Zwróć szczególnie uwagę na wskazówki dotyczące bezpieczeństwa!
• Prosimy o zachowanie niniejszej instrukcji obsługi na przyszłość.

2. Zawartość dostawy

• Budzik sterowany radiowo
- Instrukcja obsługi
• Zasilacz

3. Zakres zastosowań i wszystkie zalety nowego instrumentu w skrócie

• Minimalistyczny styl drewna z niewidocznym wyświetlaczem
• Cyfry LED z 3 poziomami jasności i funkcją automatycznego ściemniania
• Zegar sterowany radiowo z najwyższą precyzją i możliwością ręcznego ustawienia
• Wyświetlanie godziny, daty lub temperatury wewnętrznej, automatyczna zmiana jest regulowana
• Funkcja budzika
• Wyświetlacz uruchamiany dotykiem lub klaskaniem, ciągła praca wyłącznie za pomocą zasilacza

4. Dla własnego bezpieczeństwa

• Ten produkt jest przeznaczony wyłącznie do zakresu zastosowań opisanego powyżej. Powinien być używany tylko zgodnie z opisem w tej instrukcji.
• Nieautoryzowane naprawy, przeróbki lub zmiany produktu są zabronione.

Uwaga!

Ryzyko porażenia prądem!

• Urządzenie należy podłączać tylko do gniazdka sieciowego, które zostało zainstalowane zgodnie z krajowymi przepisami dotyczącymi bezpieczeństwa elektrycznego i które ma prawidłowe napięcie sieciowe (patrz tabliczka znamionowa).
• Gniazdko sieciowe musi znajdować się w pobliżu urządzenia i być łatwo dostępne.
• Natychmiast odłącz urządzenie, jeśli wystąpi jakakolwiek usterka.
• Urządzenie i zasilacz nie mogą mieć kontaktu z wodą ani wilgocią. Nadaje się tylko do użytku w pomieszczeniach.
• Nie używaj urządzenia, jeśli obudowa lub zasilacz są uszkodzone.
• Urządzenie należy przechowywać poza zasięgiem osób (w tym dzieci), które nie są w stanie w pełni ocenić potencjalnego ryzyka związanego z obsługą sprzętu elektrycznego.

Strona 3 z 11

• Używaj wyłącznie dostarczonego zasilacza.
• Kabel zasilający ułożyć tak, aby nie stykał się z ostrymi lub gorącymi przedmiotami.

Uwaga!

Ryzyko zranienia:

• Instrument i baterie należy przechowywać poza zasięgiem dzieci.
• Baterie zawierają szkodliwe kwasy i mogą być niebezpieczne w przypadku połknięcia. Połknięcie baterii może w ciągu dwóch godzin doprowadzić do poważnych poparzeń wewnętrznych i śmierci. Jeśli podejrzewasz, że bateria mogła zostać połknięta lub w inny sposób dostała się do ciała, natychmiast skontaktuj się z lekarzem.
• Baterii nie wolno wrzucać do ognia, zwierać, rozbierać ani ładować. Ryzyko wybuchu!
• Baterie o niskim poziomie naładowania należy jak najszybciej wymienić, aby zapobiec uszkodzeniom spowodowanym wyciekiem. Nigdy nie używaj razem starych i nowych baterii ani baterii różnych typów.
• Podczas obchodzenia się z wyciekającymi bateriami nosić odporne na chemikalia rękawice i okulary ochronne.

Ważne informacje dotyczące bezpieczeństwa produktu!

• Nie narażaj urządzenia na ekstremalne temperatury, wibracje lub wstrząsy.
• Niekładź żadnych przedmiotów na urządzeniu.
• Chron urządzenie przed wilgocią!

5. Elementy

5.1 Wyświetlacz (rys.1)

A 1: Symbol alarmu
A 2: Symbol odbioru DCF
A 3: Godzina / data / temperatura wewnętrzna

5.2 Przyciski (rys.1)

B 1: przycisk SET (ustawień)
B 2: przycisk UP (W GÓRĘ)
B 3: przycisk DOWN (W DÓŁ)
B 4: Przełącznik ALARM

5.3 Obudowa (rys.2)

C 1: Komora baterii CR2032
C 2: Wewnętrzna pokrywa komory baterii
C 3: Komora baterii 3 x 1,5 V AAA
C 4: Pokrywa komory baterii
C 5: Gniazdo zasilacza

Strona 4 z 11

6. Pierwsze kroki

• Budzik może być zasilany bateriami 3 x 1,5 V AAA (brak w zestawie) lub za pomocą dostarczonego zasilacza.
• Aby uzyskać stałe podświetlenie wyświetlacza i oszczędzać energię baterii, użyj dołączonego zasilacza.
• Bateria guzikowa CR2032 (w zestawie) jest baterią rezerwową, która zapewnia działanie zegara w przypadku awarii zasilania lub innej awarii zasilania.
• Otwórz komore baterii budzika.
• Zdejmij listwę rozdzielającą baterię guzikową z wewnętrznej komory baterii (przykreconą).
• Opcjonalnie: Włóż trzy nowe baterie AAA 1,5 V, zachowując biegunowość zgodnie z ilustracją.
• Ponownie zamknji komore baterii.
• Włóż wtyczkę zasilacza do gniazda urządzenia i podłącz wtyczkę do gniazdka ściennego.
• Ważne! Upewnij się, że napięcie w Twoim domu nie przekracza 240V! W przeciwnym razie urządzenie może zostać uszkodzone.
• Słychać sygnał dźwiekowy, a na wyświetlaczu pojawia sie 0:00.

6.1 Odbiór sygnału częstotliwości DCF

• Naciśnij i przytrzymaj przycisk W DÓŁ przez 2 sekundy. Zegar będzie teraz skanował sygnał częstotliwości DCF i symbol DCF zacznie migać.
• Aby uniknać zakłóceń, podświetlenie wyłącza sie podczas odbioru zegara sterowanego radiowo.
• Gdy kod czasu zostanie pomyślnie odebrany po 2-12 minutach, czas sterowany radiowo i symbol DCF pojawia się na stałe na wyświetlaczu.
• Odbiór DCF zawsze odbywa się o godzinie 2:00 i 3:00 rano. Jeśli odbiór nie zostanie pomyślnie odebrany o godzinie 3:00, dalsze próby beda podeimowane do godziny 5:00.
• Aby zakończyć próbe odbioru DCF, naciśnii ponownie przycisk W DÓŁ.
• Uwaga: Gdy bateria CR2032 jest zużyta lub nie jest włóżona, sygnał DCF zostanie odebrany automatycznie. Po uruchomieniu próbnym (na wyświetlaczu pojawi się 0000 do 9999) zegar skanuje sygnał częstotliwości DCF, a na wyświetlaczu miga symbol DCF.
• Istnieją trzy różne stany odbioru:

Symbol miga - odbiór jest aktywny

Symbol świeci się - sygnał został znaleziony

Symbol solidny - odbiór bardzo dobry

Jeśli zegar nie może wykryć sygnału DCF (np. Z powodu zakłóceń, odległości transmisji itp.), Czas można ustawić ręcznie. Znika symbol odbioru DCF, a zegar będzie pracował jak normalny zegar kwarcowy (patrz: Ustawienia ręczne).

Strona 5 z 11

Uwaga dotycząca czasu sterowanego radiowo

Podstawą czasu dla czasu sterowanego radiowo jest cezowy zegar atomowy obsługiwany przez Physikalisch Technische Bundesanstalt z siedzibą w Brunszwiku (Brunszwik) w Niemczech. Odchylenie czasu wynosi mniej niż jedną sekundę na milion lat. Czas jest kodowany i przesyłany z Mainflingen koło Frankfurtu za pośrednictwem sygnału o częstotliwości DCF-77 (77,5 kHz) i ma zasięg nadawania około 1500 km. Twój zegar radiowy odbiera sygnał, przetwarza go i zawsze pokazuje dokładny czas. Dostosowanie do czasu letniego (czas letni / zimowy) jest automatyczne. Jakość odbioru zależy głównie od lokalizacji geograficznej. Zwykle nie powinno być problemów z odbiorem w promieniu 1500 km wokół Frankfurtu.

Dlatego zwrócić uwagę na następujące kroki:

• Zalecana odległość od wszelkich źródeł zakłóceń, takich jak ekrany komputerów lub telewizory, wynosi co najmniej 1,5 - 2 metry.
• W ścianach betonowych (zbrojonych stalą), takich jak piwnice, odbierany sygnał jest naturalnie osłabiany. W skrajnych przypadkach, należy ustawić wyłącznik przed oknem, aby poprawić odbiór.
• W nocy zakłócenia atmosferyczne są zwykle mniej poważne, a odbiór jest w większości przypadków możliwy. Pojedynczy odbiór w ciągu dnia wystarcza do utrzymania odchylenia dokładności poniżej 1 sekundy.

7. Obstuga

7.1 Ustawienia ręczne

• Ważne: urządzenie nie działa podczas odbioru sygnału czasu DCF.
• Wciśnij i przytrzymaj przycisk UP lub DOWN w trybie ustawień dla trybu szybkiego.
• Urządzenie automatycznie wyjdzie z trybu ustawień, jeśli przez 10 sekund nie zostanie naciśnięty żaden przycisk.

7.1.1 Ustaw tryb

• Naciśnij i przytrzymaj przycisk SET w trybie normalnym przez trzy sekundy.
• d-1 (domyślnie) będzie migać. Naciśnij przycisk UP lub DOWN, aby dostosować tryb wyświetlania.
• Naciśnij przycisk SET, aby dokonać ustawień w następującej kolejności: funkcja automatycznego ściemniania (A-of - domyślnie), odbiór DCF (dCF 1-domyślnie), godziny, minuty, rok, miesiąc i dzień). Wciśnij przycisk UP lub DOWN, aby wyregulować.
• Potwierdź ustawienie przyciskiem SET.
• Po pomyślnym odebraniu sygnału czasu DCF i aktywowaniu odbioru DCF (dCF 1), ręcznie ustawiony czas jest nadpisywany.

7.1.1.1 Tryb wyświetlania

• Każde naciśnięcie przycisku UP w trybie normalnym spowoduje przełączenie wyświetlacza między: Czas, datę lub temperaturę wewnętrzną.
• d-1: W tym trybie ostatnio wybrany ekran jest stale aktywny.
• d-2: Po 10 sekundach wyświetlacz automatycznie powraca do trybu zegara.
• d-3: Sekwencja czasu, daty i temperatury wewnętrznej

7.1.1.2 Funkcja automatycznego ściemniania

• Domyślnie funkcja automatycznego ściemniania jest wyłączona (A-of).
• Jeśli funkcja automatycznego ściemniania jest włączona (A-on), słabe podświetlenie (poziom jasności L3) włącza się automatycznie między 19:00 a 6:59 (patrz „Podświetlenie wyświetlacza”).

7.1.1.3 Odbiór DCF

• Domyślnie odbiór DCF jest włączony (dCF 1) i po pomyślnym odebraniu sygnału DCF nie jest konieczna ręczna regulacja.
• Naciśnij przycisk UP lub DOWN, jeśli chcesz wyłączyć odbiór DCF (dCF 0).
• Po dezaktywacji odbioru czasu DCF należy ręcznie ustawić zegar i datę.

7.1.2 Ustawienie czasu alarmu

• Naciśnij przycisk SET w trybie normalnym, aby wejść do trybu ustawień.
• 6:00 (domyślnie) lub ostatnio ustawiony czas alarmu pojawi się na wyświetlaczu.
  • Cyfry godzin migają.
• Wciśnij przycisk UP lub DOWN, aby ustawić godziny.
• Potwierdź przyciskiem SET.
  • Ustaw minuty w ten sam sposób.
• Potwierdź przyciskiem SET.
• Aby włączyć funkcję budzika, przesuń przełącznik ALARM w położenie włączone.
• Na wyświetlaczu pojawi się symbol alarmu.
• O ustawionej godzinie alarmu włączy się budzik.
• Naciśnij dowolny przycisk, aby wyłączyć alarm.
• Jeśli alarm nie zostanie wyłączony ręcznie, narastający dźwięk alarmu wyłączy się automatycznie po 3 minutach i zostanie ponownie włączony o tej samej ustawionej godzinie następnego dnia.
• Symbol alarmu pozostaje na wyświetlaczu.
• Aby wyłączyć funkcję budzika, przesuń przełącznik ALARM w położenie wyłączone. Symbol alarmu zniknie.

8. Podświetlenie wyświetlacza

8.1 Praca z zasilaczem

• Uwaga: Ciągle podświetlany wyświetlacz działa tylko podczas korzystania z zasilacza.
• Aby zmienić jasność wyświetlacza (3 poziomy), naciśnij przycisk DOWN (L1 = mocna, L2 = średnia, L3 = słaba).
• Jeśli funkcja automatycznego ściemniania jest włączona (A-on), słabe podświetlenie (poziom jasności L3) włącza się automatycznie między 19:00 a 6:59.

Strona 7 z 11

8.2 Zasilanie bateryjne (tryb oszczędzania energii)

• Aby włączyć wyświetlacz, dotknij budzika lub wydaj głośny dźwięk (np. Klaskanie w dłonie).
• Wyświetlacz włącza się na 15 sekund.

9. Pielęgnacja i konserwacja

• Czyść urządzenie miękką, wilgotną szmatką. Nie używaj rozpuszczalników ani środków do szorowania.
• Wyjmij baterie i wyciągnij wtyczkę z gniazdka, jeśli urządzenie nie będzie używane przez dłuższy czas.
• Przechowuj urządzenie w suchym miejscu.

9.1 Wymiana baterii

• Wymień baterie 3 x 1,5 V AAA, gdy oświetlenie bez użycia zasilacza słabnie.
• Gdy bateria CR2032 jest zużyta, patrz „Odbiór sygnału częstotliwości DCF”. W razie potrzeby wymień baterię:
• Otwórz komorę baterii budzika.
• Otwórz wewnętrzną komorę baterii za pomocą śrubokręta.
• Włożyć nową baterię (CR2032) biegunem + do góry.
• Ostrożnie przykręć pokrywę baterii.
• Ponownie zamknij komorę baterii.

10. Rozwiązywanie problemów

Problem	Rozwiązanie
Brak elementów na wyświetlaczu	→Odczekaj na odbiór sygnału DCFPraca z zasilaczem:→Podłącz urządzenie do zasilacza→Sprawdź zasilaczZasilanie bateryjne:→Upewnij się, że biegunowość baterii jest prawidłowa→Wymień baterie→Włączyć na krótko podświetlenie wyświetlacza (przez dotknięcie lub głośny dźwięk)
Brak odbioru DCF	→Naciśnij i przytrzymaj przycisk DOWN przez 2 sekundy, aby aktywować odbiór→Wybierz inne miejsce dla swojego produktu→Ustaw zegar ręcznie→Zaczekaj na nocną próbę odbioru→Sprawdź, czy nie ma źródła zakłóceń→Uruchom ponownie instrument zgodnie z instrukcją
Błędne wskazania	→Uruchom ponownie instrument zgodnie z instrukcją→RESET: Wciśnij i przytrzymaj jednocześnie przyciski UP i DOWN przez 3 sekundy→Zasilanie bateryjne: Wymień baterie

Jeśli urządzenie nie działa pomimo tych środków, skontaktuj się ze sprzedawcą, u którego kupiłeś produkt.

11. Informacje dotyczące utylizacji

a) Produkt

Urządzenie elektroniczne są odpadami do recyclingu i nie wolno wyrzucać ich z odpadami gospodarstwa domowego. Pod koniec okresu eksploatacji, dokonaj utylizacji produktu zgodnie z odpowiednimi przepisami ustawowymi. Wyjmij włóżony akumulator i dokonaj jego utylizacji oddzielnie

b) Akumulatory

Ty jako użytkownik końcowy jesteś zobowiązany przez prawo (rozporządzenie dotyczące baterii i akumulatorów) aby zwrócić wszystkie zużyte akumulatory i baterie.

Pozbywanie się tych elementów w odpadach domowych jest prawnie zabronione.

Zanieczyszczone akumulatory są oznaczone tym symbolem, aby wskazać, że unieszkodliwianie odpadów w domowych jest zabronione. Oznaczenia dla metali ciężkich są następujące: Cd = kadm, Hg = rtęć, Pb = ołów (nazwa znajduje się na akumulatorach, na przykład pod symbolem kosza na śmieci po lewej stronie).

12. Dane techniczne

Zakres pomiaru temperatury 0°C ... 50°C

Pobór energii:

Zasilacz (w zestawie)

Wejście 230-240 V AC 50 Hz 50 mA

Wyjście 5,0 V DC 0,15 A, 0,75 W

Średnia sprawność czynna ....≥ 53,50%

Pobór mocy bez obciążenia ....≤0,10 W

3 baterie AAA 1,5 V (brak w zestawie) - Użyj baterii alkalicznych

Bateria zapasowa CR2032 (w zestawie)

Wymiary 100 x 41 x 70 mm

Waga 128 g (tylko urządzenie)

Strona 10 z 11

Żadna część tej instrukcji nie może być powielana bez pisemnej zgody TFA Dostmann. Dane techniczne są aktualne w momencie oddania do druku i mogą ulec zmianie bez uprzedzenia. Najnowsze dane techniczne i informacje o tym produkcie można znaleźć na naszej stronie internetowej, wpisując po prostu numer produktu w polu wyszukiwania.

Deklaracja zgodności UE

Niniejszym TFA Dostmann oświadcza, że typ urządzenia radiowego 60.2549 jest zgodny z dyrektywą 2014/53 / UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.tfa-dostmann.de/service/downloads/ce
