INSTRUKCJA OBSŁUGI DDY 080BL/3 HOOVER

PL Instrukcja obsługi

EL Οδηγίες χρήσεως

DDY 080BL

CONTENTS

Safety advice	pag. 4
Setting up, installation	pag. 5
Water softener unit	pag. 9
Loading the salt	pag. 10
Adjusting the upper basket	pag. 11
Loading the dishes	pag. 12
Information for test laboratories	pag. 14
Loading the detergent	pag. 15
Types of detergent	pag. 16
Loading the rinse aid	pag. 17
Cleaning the filters	pag. 18
Some practical hints	pag. 19
Routine cleaning and maintenance	pag. 20
Description of the control panel	pag. 21
Technical data	pag. 21
Programme selection and special functions	pag. 22
Programme guide	pag. 26
The Watercontrol system	pag. 28
Identifying minor faults	pag. 29

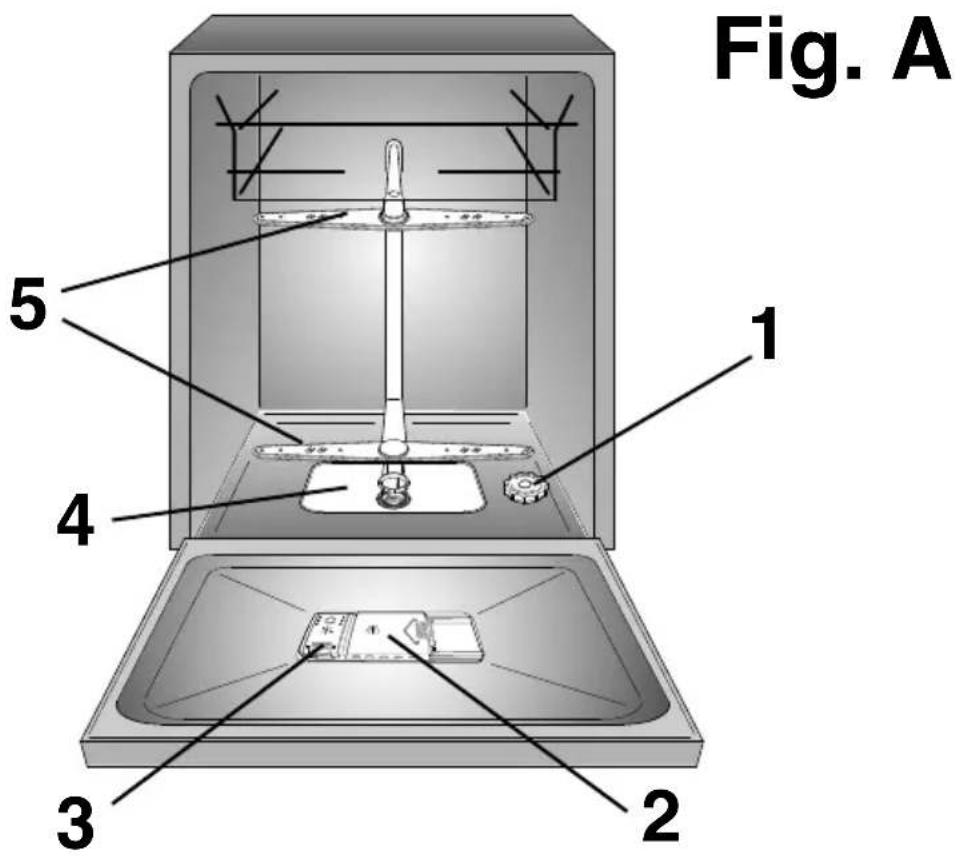

Fig. A 1 2 3 4 5

Uwagi dotyczące bezpiecznego stosowania	str. 60
Instalacja	str. 61
Regulacja zmiękczania wody	str. 65
Napełnianie solą	str. 66
Regulacja koszyka górnego	str. 67
Wypełnianie zmywarki naczyniami	str. 68
Informacje dla badań w laboratorium	str. 70
Umieszczanie detergentu	str. 71
Typy detergentów	str. 72
Umieszczanie środka nabłyszczającego	str. 73
Czyszczenie filtrów	str. 74
Rady praktyczne	str. 75
Czyszczenie na zewnątrz i konserwacja zmywarki	str. 76

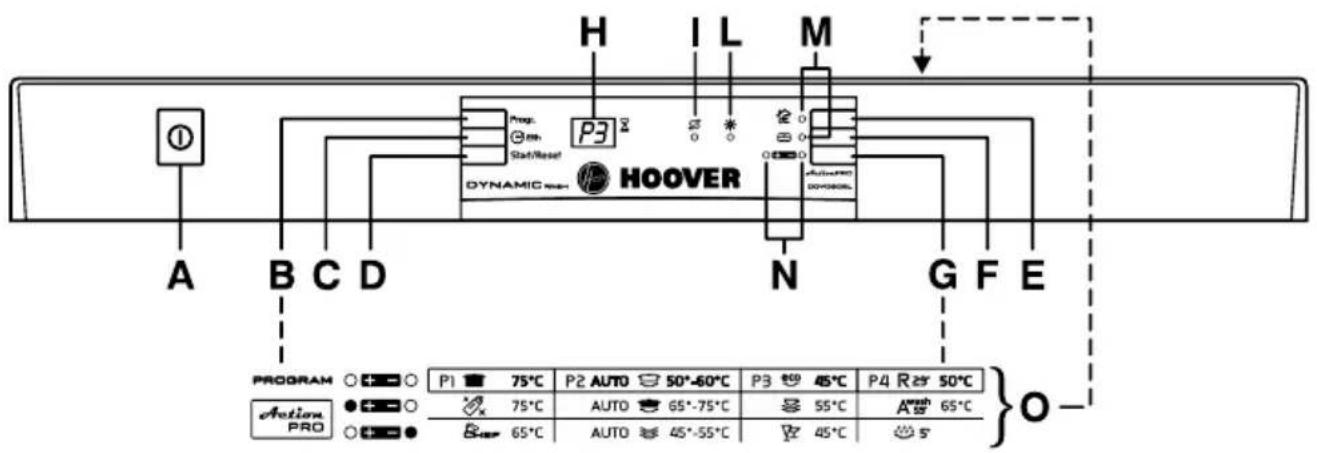

Opis panelu sterującego	str. 77
Dane techniczne	str. 77
Wybór programów i funkcje szczególne	str. 78
Lista programów	str. 82
Waterblock	str. 84
Usuwanie drobnych usterek	str. 85

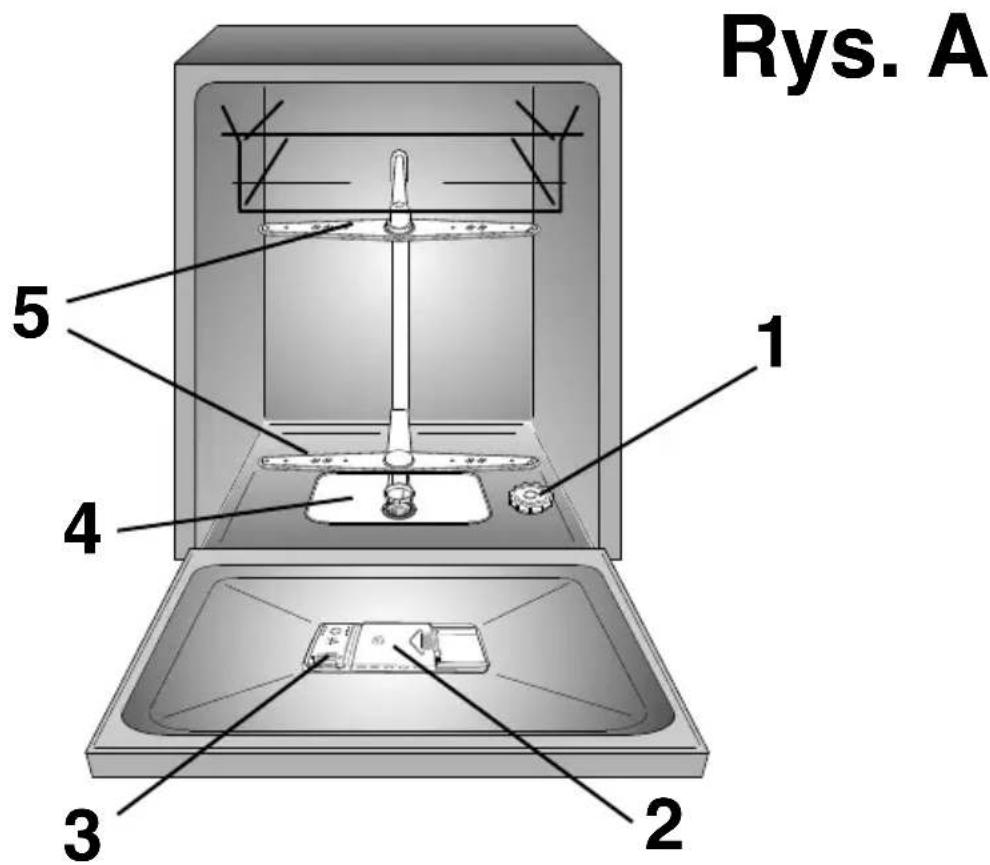

Rys. A 1 2 3 4 5

Należy dokładnie zapoznać się z zaleceniami zawartymi w niniejszej instrukcji, gdyż mówią one o bezpieczeństwie instalowania, eksploatacji i konserwacji niniejszego urządzenia, jak również dostarczają pożytecznych wskazówek do jak najlepszego korzystania ze zmywarki.

Należy zachować niniejszą książeczkę, by móc skorzystać z niej w razie potrzeby.

UWAGI DOTYCZŃCE BEZPIECZNEGO STOSOWANIA

Korzystanie z dowolnego urządzenia elektrycznego wymaga stosowania się do podstawowych reguł bezpieczeństwa.

Instalowanie

■ W przypadku niedopasowania wtyczki urządzenia do gniazdka należy poprosić osobę wykwalifikowaną o wymianę wtyczki na inną, właściwą. Osoba ta przede wszystkim powinna upewnić się, że przekrój przewodów we wtyczce odpowiada mocy pobieranej przez urządzenie.
■ Sprawdzić czy urządzenie nie przygniata kabla zasilającego w energię elektryczną.
■ Zabrania się stosowania adapterów, rozdzielaczy, przedłużaczy.
■ W razie konieczności wymiany kabla zasilania zmywarki należy zwrócić się do upoważnionego Serwisu Technicznego o dokonanie takiej wymiany.

Bezpieczeństwo

■ Nie wolno dotykać urządzenia mokrymi lub wilgotnymi dłońmi ani stopami.
■ Nie wolno obsługiwać urządzenia stojąc boso.
■ Nie pociągać za kabel zasilający przy odłączaniu urządzenia od zasilania elektrycznego.
■ Nie wystawiać urządzenia na działanie czynników atmosferycznych deszczu, słońca, itd...)
■ To urządzenie nie jest przeznaczone do obsługi przez dzieci lub osoby nie posiadające wiedzy do jego użytkowania, chyba że pozostają pod nadzorem lub zostały przeszkolone w zakresie obsługi urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

Proszę nadzorować dzieci tak aby nie bawiły się urządzeniem.

■ Nie wolno pić wody pozostałej w zmywarce lub w umytych naczyniach po zakończeniu pracy urządzenia.
Dla własnego bezpieczeństwa (można się potknąć) nie należy zostawiać drzwiczek otwartych w pozycji horyzontalnej.

■ Nie wolno siadać na zmywarce ani opierać się o nią gdyż może to spowodować wywrócenie jej.

UWAGA!

Noże i inne przedmioty o ostrych końcówkach należy umieszczać końcówkami skierowanymi ku dołowi lub umieszczać poziomo w innym miejscu zmywarki, aby uniknąć zranienia.

Codzienne używanie

■ Niniejsze urządzenie może być wykorzystywane jedynie do użytku domowego.
■ Zmywarka jest zaprojektowana do zmywania naczyń i garnków używanych w gospodarstwie domowym.
Przedmiotów zanieczyszczonych benzyną, farbą, opiłkami stali lub żelaza, chemicznymi produktami wywołującymi korozję, o odczynie kwaśnym lub zasadówym, nie wolno zmywać w zmywarce.
■ Jeśli w mieszkaniu zainstalowana jest instalacja zmiękczania wody nie zachodzi potrzeba dodawania soli do zmiękczacza zainstalowanego w zmywarce.
■ Sztućce najlepiej jest umieszczać w koszyku rączką zwrócona ku dołowi.
■ W przypadku awarii lub nieprawidłowego działania urządzenia należy je wyłączyć, zamknąć kurek dopływu wody i nie korzystać z urządzenia. W sprawie ewentualnych napraw należy zwracać się wyłącznie do Autoryzowanego Serwisu (adresy serwisów napraw umieszczone są na karcie gwarancyjnej). Niestosowanie się do powyższych zasad może narazić na niebezpieczeństwo Użytkownika.

Usuwanie zmywarki

■ Urządzenie niniejsze wykonane jest z materiałów nadających się do ponownego użytku.
■ Przy usuwaniu starej zmywarki należy wyjąć zamek drzwiczek, aby dzieci nie mogły się w niej zatrzasnąć.
Po wyłączeniu zmywarki z gniazdka należy odciąć przewód zasilający.

INSTALACJA

(Uwagi techniczne)

■ Po wyjęciu zmywarki z opakowania należy sprawdzić, czy urządzenie jest prawidłowo wypoziomowane, co zapewnia odpowiednia regulacja nożek, nie dopuszczająca do powstania przechyłu zmywarki.

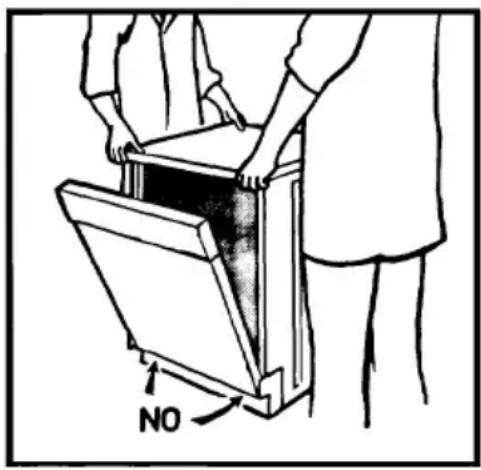

■ Jeśli zachodzi konieczność ręcznego przetransportowania zmywarki wyjętej z opakowania nie należy chwytać za dolną część drzwiczek lecz lekko je uchylić i unieść zmywarkę chwytając za górną płytę urządzenia.

NO

WAŻNE

W przypadku instalowania zmywarki na podłodze przykrytej chodnikami lub wykładziną dywanową należy sprawdzić czy nie są zatkane otwory wentylacyjne znajdujące się u podstawy urządzenia.

Ponadto powinien być zapewniony łatwy dostęp do wtyczki urządzenia również po jego zainstalowaniu.

Zasilanie elektryczne

Urządzenie zgodne jest z wymaganiami bezpieczeństwa przewidzianymi przez POLSKĄ NORMĘ. Pełne uziemienie urządzenia zapewnia wtyczka z bolcem uziemiającym.

Przed podłączeniem zmywarki do prądu należy upewnić się:

1. zgodność napięć znamionowych urządzenia;
2. zgodność przekrojów przewodów zasilających;
3. zgodność doboru zabezpieczeń zgodnie z obowiązującymi przepisami.

UWAGA!

Bezpieczeństwo urządzenia zależy od prawidłowego uziemienia.

Jeśli uziemienie nie działa prawidłowo może nastąpić przebicie prądu na obudowę (Z powodu obecności filtra przeciwko zakłócieniom radiowym).

Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody wyrządzone ludziom i przedmiotom wynikłe z nieprawidłowego dołączenia do instalacji uziemiającej.

Urządzenie jest zgodne z Dyrektywami Europejskimi 73/23/CEE i 89/336/CEE zastąpionymi odpowiednio przez Dyrektywy 2006/95/CE i 2004/108/CE z następnymi modyfikacjami.

Instalacja wodna

WAŻNE

Urządzenie musi być podłączone do sieci wodociągowej za pomocą nowego zestawu węży gumowych. Nie należy używać starego zestawu.

■ Elastyczne przewody odpływowe i zasilające mogą być skierowane w lewo lub w prawo.

WAŻNE

Zmywarkę można dołączyć do instalacji wody zimnej lub ciepłej pod warunkiem, że temperatura wody nie przekracza 60°C.

■ Ciśnienie wody musi być w przedziale między 0,08 MPa a 0,8 MPa. Przy niższym ciśnieniu należy skontaktować się z Serwisem Technicznym.

■ Przed przewodem dopływowym do zmywarki należy zainstalować zawór odcinający, co pozwoli odizolować urządzenie od instalacji wodnej w okresach niekorzystania ze zmywarki (Rys. 1B).

■ Zmywarka wyposażona jest w króciec gwintowany 3/4" służący do dołączania do zasilania wodnego (Rys. 2).

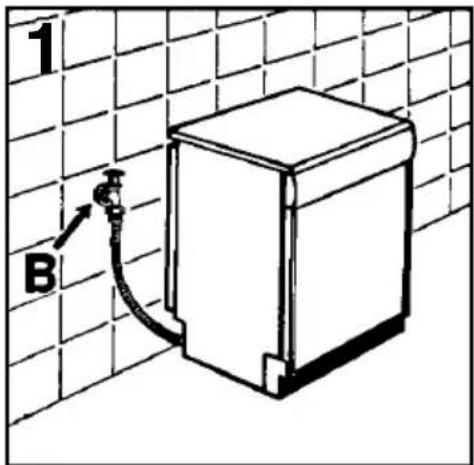

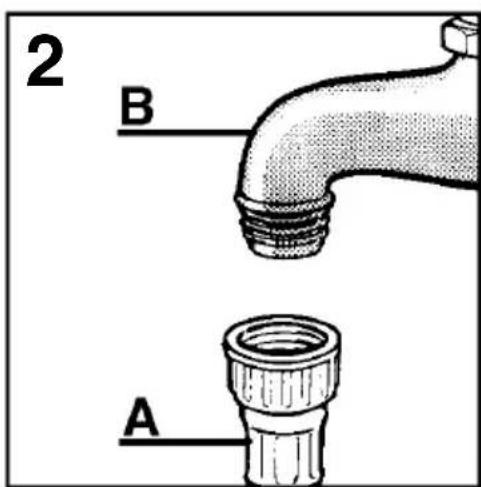

■ Przewód zasilania w wodę “A” należy nakręcić na kurek doprowadzający wodę “B” za pomocą złączki 3/4” przy czym należy sprawdzić, czy połączenie jest szczelne.

■ Jeśli to konieczne można wydłużyć wąż zasilający w wodę do 2,5 m. W tym celu należy skontaktować się z serwisem.

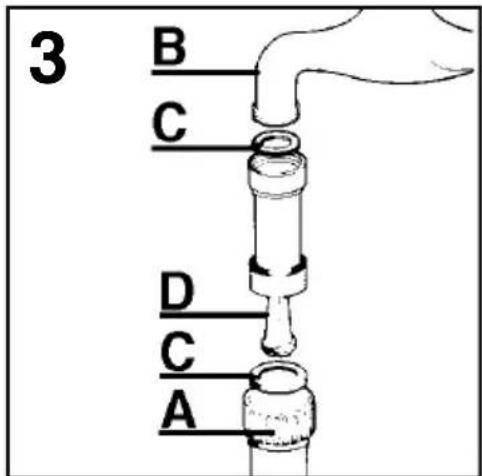

Należy poprosić Dział Serwisowy o założenie filtru "D", art. 9226085, na wejściu wody jeśli zawiera ona domieszki wapienne lub piaskowe (Rys. 3). W tym przypadku filtr "D" należy założyć pomiędzy króścem doprowadzającym wodę o gwincie 3/4" "B" a przewodem zasilania w wodę "A", nie zapominając o założeniu uszczelek "C".

Jeśli urządzenie podłączone jest do nowej instalacji wodnej lub do instalacji nie będącej w użyciu od dłuższego czasu, zanim założymy przewód zasilania w wodę należy umożliwiać swobodny spływ wody przez kilka minut. Unikniemy wtedy osadzania się piasku lub rdzy, mogących zatkać filtr wejściowy wody.

1 B

2 B A

3 B C D C A

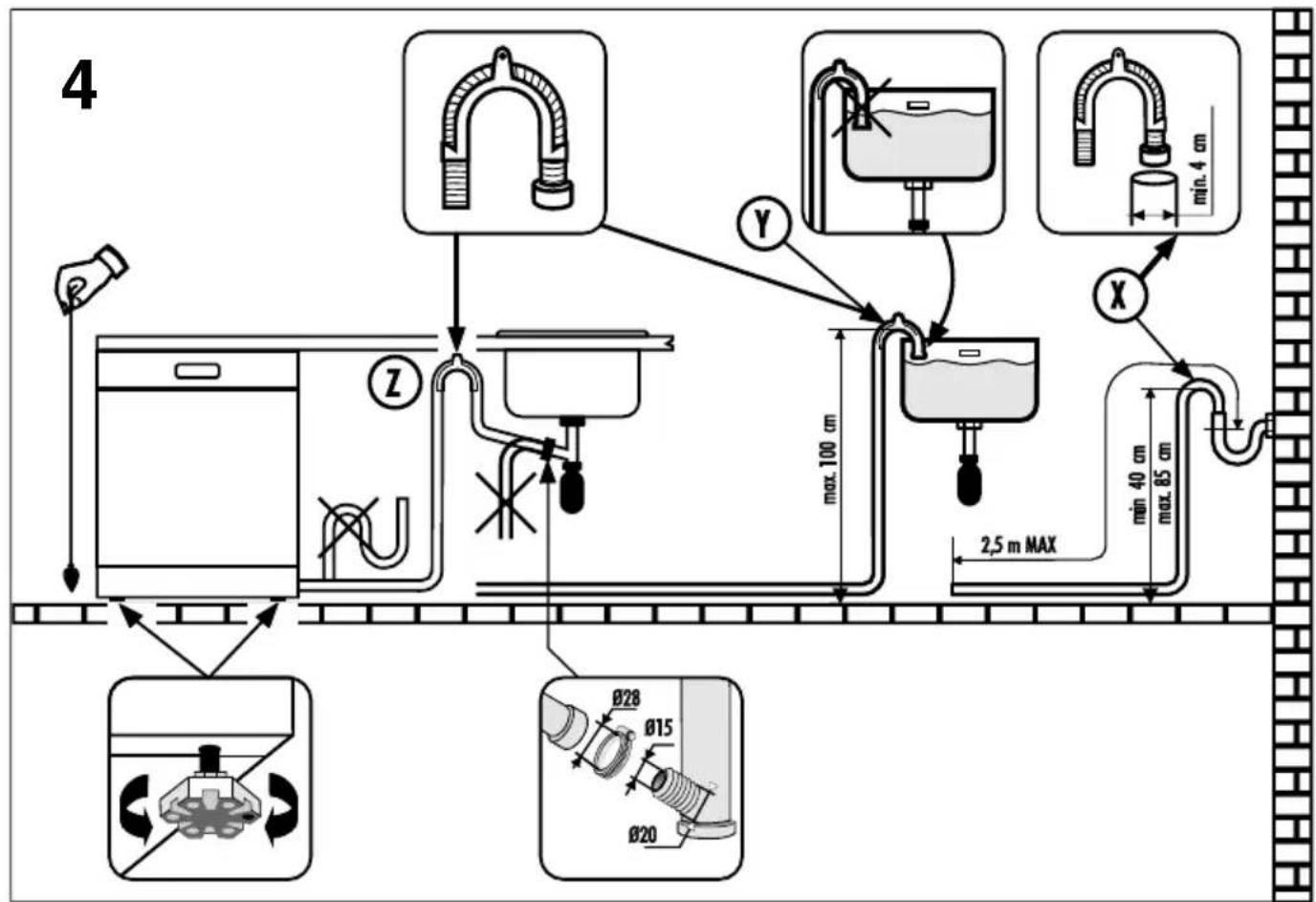

Dołączenie do odpływu

Należy dołączyć przewód odpływowy do kanalizacji, uważając aby go nie zgiąć, ponieważ mogłoby to zakłócić odpływ (Rys. 4).
■ Przewód odpływowy zamocowany na stałe powinien mieć co najmniej 4 cm średnicy wewnętrznej i kończyć się na wysokości co najmniej 40 cm.
■ Aby uniknąć nieprzyjemnych zapachów zaleca się zainstalowanie syfonu (Rys. 4X).
■ Jeśli to konieczne można wydłużyć wąż odprowadzający wodę do 2,5 m. Ale należy trzymać go na wysokości maksymłnej 85 cm od podłogi. W tym celu należy skontaktować się z serwisem.

■ Zagięta końcówkę przewodu odpływowego można zawiesić na krawędzi zlewu (końcówka nie powinna być zanurzona) co nie dopuszcza do powstania efektu syfonowego podczas zmywania (Rys. 4Y).
■ W przypadku instalowania zmywarki pod blatem kuchennym kolanko przewodu powinno zostać zamocow ane bezpośrednio pod płytą w miejscu położonym możliwie jak najwyżej (Rys. 4Z).
■ Podczas instalacji urządzenia należy upewnić się, że przewody - zasilający i odpływowy - nie są załamane.

4 Y X max. 100 cm min. 4 cm 2,5 m MAX max. 85 cm min. 40 cm Ø28 Ø15 Ø20

INSTALACJA W KUCHNIACH KOMPONOWANYCH

Ustawianie obok siebie

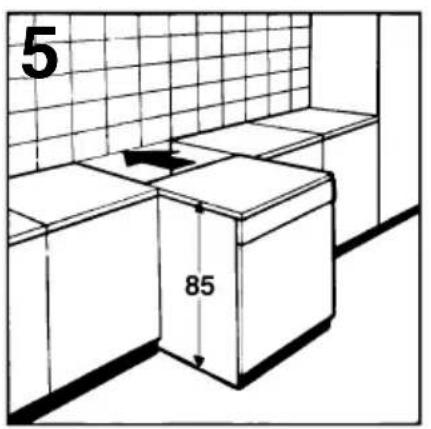

■ Zmywarka ma wysokość modułową 85 cm i dlatego można ją ustawiać obok mebli o analogicznej wysokości, stanowiących elementy nowoczesnej kuchni. W celu dokładnego wyrównania wysokości blatów należy manewrować regulowanymi nózkami.
■ Blat wykonany z wysokowytrzymałego laminatu można wykorzystywać bez żadnych dodatkowych czynności przygotowawczych ponieważ jest on odporny na działanie wysokich temperatur, na ścieranie i na plamy (Rys. 5).

Wstawianie pod płytę roboczą kuchni

■ Nowoczesne kuchnie zestawiane mają jedną płytę roboczą pod którą wstawiane są podstawowe szafki i urządzenia domowego użytku.

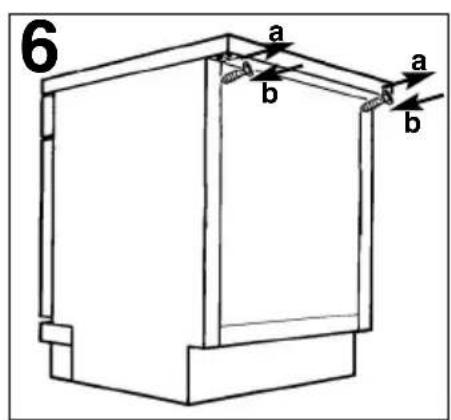

W tym przypadku wystarczy zdjąć blat, odkręcając śruby znajdujące się pod nim w jego tylnej części (Rys. 6a).

WAŻNE

Po zdjęciu blatu należy śruby włożyć z powrotem na ich miejsce (Rys. 6b).

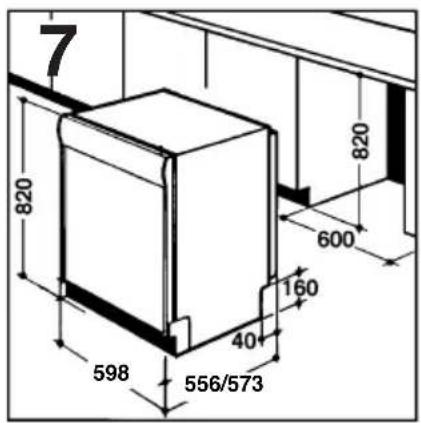

■ Wysokość zmywarki zmniejsza się wtedy do 82 cm, zgodnie z normami międzynarodowymi (ISO) i zmywarka mieści się bez trudu pod ciągłą powierzchnią blatu kuchennego (Rys. 7).

5 85

6 a b a b

7 820 820 600 160 40 598 556/573

Otwieranie drzwiczek

Włożyć rękę w zagłębienie i otworzyć. Jeśli drzwiczki zostaną otwarte podczas pracy zmywarki, zabezpieczenie elektryczne spowoduje automatyczne przerwanie wykonywania zaprogramowanych funkcji.

WAŻNE

Nie należy otwierać drzwiczek zmywarki w trakcie jej pracy gdyż zakłóca to normalne jej funkcjonowanie.

Zamykanie drzwiczek

Włożyć do środka koszyki wypełnione naczyniami do zmywania. Sprawdzić czy talerze lub garnki nie przeszkadzają w swobodnym obrocie ramion spryskujących. Zamknąć drzwiczki i zablokować je mocno.

REGULACJA ZMIĘKCZANIA WODY

Woda, w zależności od lokalizacji, zawiera sole wapnia i inne sole mineralne osadzające się na naczyniach i pozostawiające białe płamy.

Im więcej tych soli tym woda jest "twardsza". Zmywarka do naczyń wyposażona jest w zmiękczacz, który wykorzystując sól regeneracyjną, zaprojektowaną specjalnie dla tych urządzeń, dostarcza wody pozbawionej wapnia (miękkiej) do zmywania naczyń.

W odpowiedniej instytucji zapewniającej zasilanie w wodę, znajdującej się na terenie zamieszkania można dowiedzieć się, jaki jest poziom twardości wody.

Ustawienie zmiękczacza wody

Zmiękczacz może skutecznie ulepszać wodę, której twardość osiąga wartość 90°fH (w skali francuskiej), 50°dH (w skali niemieckiej), za pośrednictwem ośmiu poziomów regulacji.

W poniższej tabeli podano wartości regulacji dla kolejnych poziomów twardości wody z sieci wodociągowej.

Poziom	Twardość wody		Wykorzystanie soli regeneracyjnej	Regulacja zmiekcza
	^ fH (stopnie francuskie)	^ dH (stopnie niemieckie)
0	0-5	0-3	NIE	d0
1	6-10	4-6	TAK	d1
2	11-20	7-11	TAK	d2
3	21-30	12-16	TAK	d3
*4	31-40	17-22	TAK	d4
5	41-50	23-27	TAK	d5
6	51-60	28-33	TAK	d6
7	61-90	34-50	TAK	d7

* Zmiękczacz ustawiony jest fabrycznie na poziomie 4 (d4), gdyż poziom ten zadowala większość klientów.

W zależności od stopnia twardości miejscowej wody należy wyregulować zmiękczacz w następujący sposób:

WAŻNE

Procedurę ustawiania należy zawsze zaczynać gdy zmywarka jest wyłączona.

1. Wcisnąć i przytrzymać przycisk "WYBÓR PROGRAMU" i równocześnie włączyć zmywarkę przyciskiem "WŁĄCZ/WYŁĄCZ" (rozlegnie się krótki sygnał).
2. Przytrzymać przycisk "WYBÓR PROGRAMU" przez co najmniej 5 sekund a następnie zwolnić ale dopiero po usłyszeniu sygnału akustycznego. Wyświetlacz pokaże bieżące ustawienia zmiękczacza.
3. Wcisnąć ponownie ten sam przycisk w celu ustawienia żadanego poziomu: każde wciśnięcie zwiększa ustawienie o jeden. Po osiągnięciu "d7" ustawienie powróci do "d0".
4. Wyłączyć zmywarkę za pomocą przycisku "WŁĄCZ/WYŁĄCZ" dla zapamiętania nowego ustawienia.

UWAGA!

Jeśli z jakiegoś powodu nie uda się zakończyć procedury ustawiania, należy wyłączyć zmywarkę wciskając przycisk "WŁĄCZ/WYŁĄCZ" i rozpocząć ustawianie od nowa.

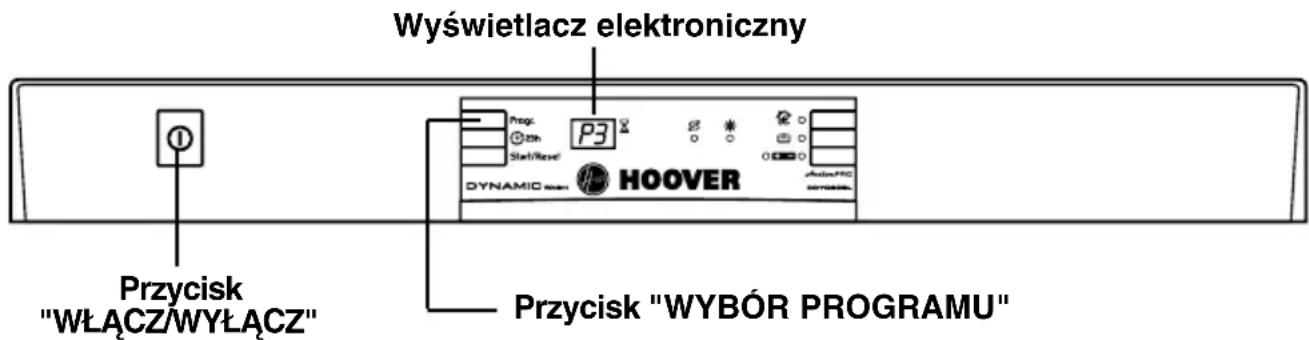

Wyświetlacz elektroniczny Przycisk "WŁĄCZ/WYŁĄCZ" Przycisk "WYBÓR PROGRAMU"

NAPEŁNIANIE SOLĄ

■ Na dnie maszyny umieszczony jest zbiornik na sól służącą do regeneracji zmiękczacza.
■ Należy używać wyłącznie soli przeznaczonej do zmywarek.
Inne rodzaje soli, zawierające istotne ilości substancji nierozpuszczalnych, wraz z upływem czasu mogłyby uczynić nieefektywnym działanie układu zmiękczania.

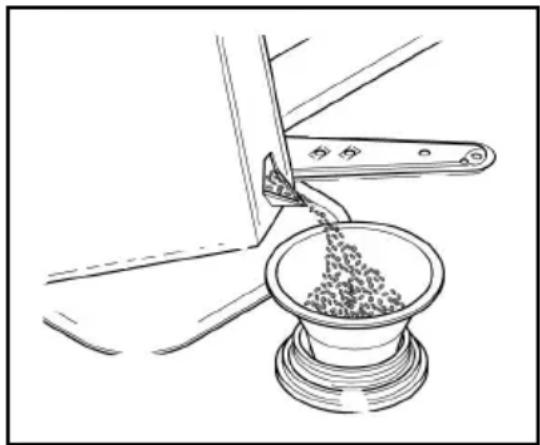

■ Aby napełnić pojemnik solą należy odkręcić korek pojemnika znajdujący się na dnie pojemnika.
Podczas operacji napełniania może wydostać się na zewnątrz niewielka ilość wody, mimo to należy kontynuować nasypywanie soli mieszając łyżeczką aż do całkowitego wypełnienia pojemnika. Po zakończeniu tej operacji oczyścić siatkę zbierając resztki soli i zakręcić korek.
■ Po napełnieniu solą zaleca sie wykonanie pełnego cyklu zmywania lub cyklu ZIMNE PŁUKANIE. Pojemnik na sól ma pojemność od 1,5 do 1,8 kg soli: aby do maksimum wykorzystać urządzenie należy okresowo wypełniać pojemnik zgodnie z zasadami regulacji zmiękczacza zmywarki.

WAŻNE

Przy pierwszym uruchomieniu zmywarki należy napełnić zbiornik solą, a następnie koniecznie dolać do pełna wody do zbiornika na sól.

Wskaźnik napełnienia soli

Niniejszy model wyposażony jest w umieszczony na pulpicie sterowniczym wskaźnik elektroniczny, który zapala się w chwili, gdy pojawia się konieczność napełnienia zbiornika soli.

WAŻNE

Naczynia pokryte białymi plamami stanowią istotną informację o braku soli.

REGULACJA KOSZYKA GÓRNEGO

Gdy najczęściej używamy talerzy o średnicy od 27 do 31 cm należy wkładać je do koszyka dolnego po ustawieniu koszyka górnego w jednej z dwóch pozycji – tej wyższej, postępując w sposób następujący:

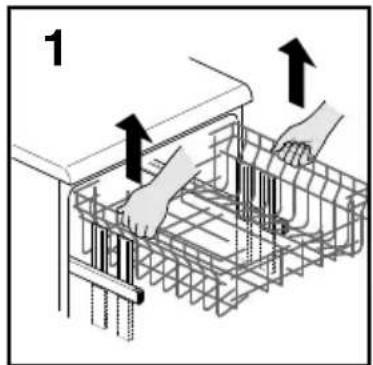

1. Wyciągnij górny kosz;
2. Następnie uchwyc kosz z obu stron i lekkó unieś go ku górze (Rys. 1).

Operacja ta pozwala załadować do koszyka górnego naczynia o średnicy przekraczającej 20 cm lecz nie pozwala w górnym położeniu wykorzystywać ruchomych podpórek.

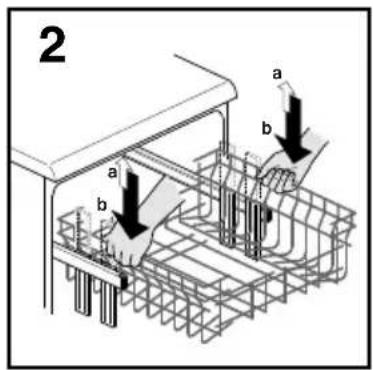

WYREGULUJ KOSZ W DOLNEJ POZYCJI:

1. Uchwyć kosz z obu stron i lekko unieś go ku górze (Rys. 2a);
2. Następnie zwolnij powoli uchwyt pozostawiając kosz we właściwej pozycji (Rys. 2b).

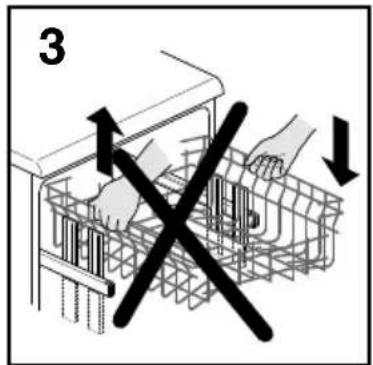

UWAGA: NIGDY NIE NALEŻY PODNOSIĆ LUB OPUSZCZAĆ KOSZA CHWYTAJĄC GO WYŁĄCZNIE Z JEDNEJ STRONY (Rys. 3).

UWAGA: Zaleca się wyregulować kosz przed załadowaniem naczyń.

1

2 a b a b

3

WYPEŁNIANIE ZMYWARKI NACZYNIAMI

Wykorzystanie koszyka górnego

■ Kosz górny wyposażony jest w ruchome nakładki zamocowane na bokach kosza. Nakładki można podnieść lub opuścić.

■ W pozycji opuszczonej nakładki służą do ustawienia filiżanek, długich sztućców i łyżek wazowych. Na końcach nakładek można zawiesić kubki w kształcie kilelicha. Pod nakładką można umieścić szklanki, filiżanki i talerzyki deserowe.

■ W pozycji podniesionej nakładka umożliwia ustawienie talerzy płaskich i głębokich. Talerze należy ustawiać pionowo częścią wkłęszą skierowaną do przodu zmywarki, pomiędzy talerzami musi być odstęp umożliwiający przepływ wody.

■ Dla lepszego wykorzystania pojemności kosza zalecamy grupowanie talerzy według rozmiarów.

■ Talerze można ułożyć w jednym rzędzie (Rys. 1) lub w dwóch rzędach (Rys. 2).

■ Radzimy umieszczać talerze o dużych rozmiarach i średnicy równej około 27 cm nieznacznie pochylone do przodu tak, aby łatwiej można było wstawić koszyk do wnętrza zmywarki.

■ W koszyku górnym można umieścić różne naczynia, takie jak salaterki i wazy z tworzywa, które najlepiej jest zablokować aby strumień wody nie przewrócił ich.

■ Koszyk górny został pomyślany tak, aby zapewniona była maksymalna elastyczność wykorzystania. Może on być wypełniony samymi talerzami umieszczonymi w dwóch rzędach, w ilości 24 sztuk maksimum, szklankami w pięciu rzędach, w ilości 30 sztuk maksimum lub różnymi naczyniami.

Standardowy załadunek dzienny jest pokazany na Rys. 1, 2 i 3.

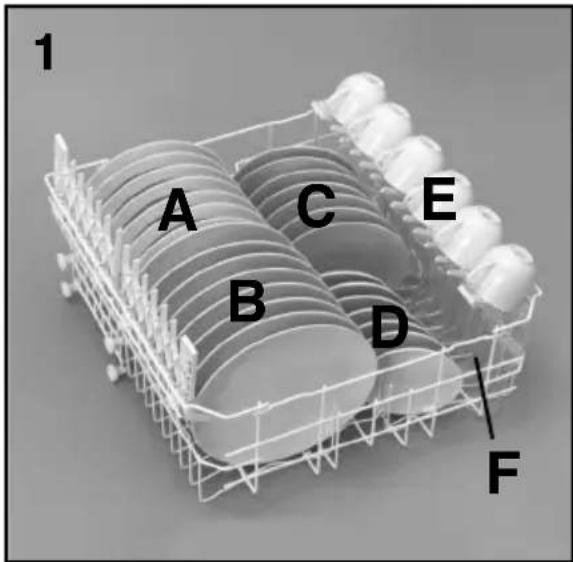

Koszyk górny (Rys. 1)

A = talerze głębokie

B = talerze płytkie

C = talerzyki deserowe

D = podstawki

E = filižanki

F = szklanki

1 A C E B D F

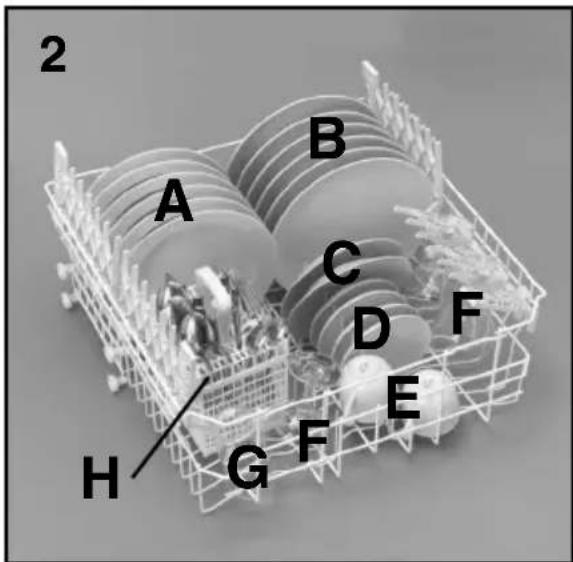

Koszyk górny (Rys. 2)

A = talerze głębokie

B = talerze płytkie

C = talerzyki deserowe

D = podstawki

E = filiżanki

F = kieliszki

G = szklanki

H = koszyka na nakrycia

2 A B C D F E H G F

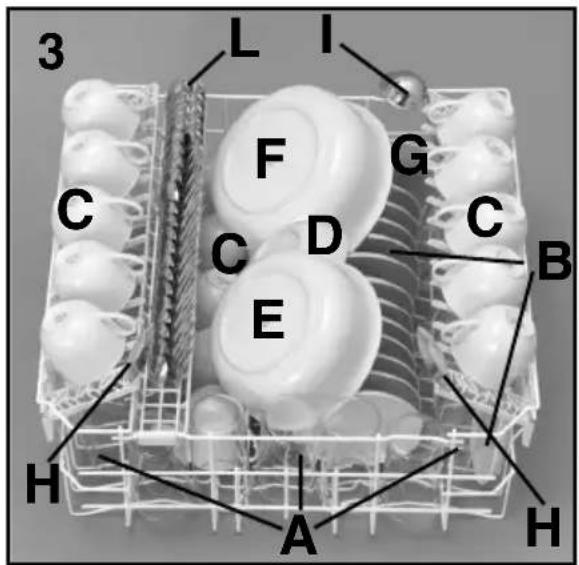

Koszyk górny (Rys. 3)

A = szklanek
B = podstawek
C = filiżanki
D = mała waza
E = średnia waza
F = duża waza
G = talerzyki deserowe
H = łyżki półmiskowe
I = łyżki kuchenne
L = sztućce (nakrycia)

Wykorzystanie koszyka dolnego

■ W dolnym koszyku umieszcza się garnki, patelnie, wazy na zupę, salaterki, pokrywki, półmiski, talerze płytkie i głębokie oraz chochle.
Nakrycia powinno się wkładać rączką skierowaną ku dołowi w przeznaczonym do tego celu pojemniku plastykowym, który należy umieścić z kolei w koszyku dolnym (Rys. 7 i 8) upewniając się, że nie przeszkadza on w swobodnym obrocie ramienia spryskującego.

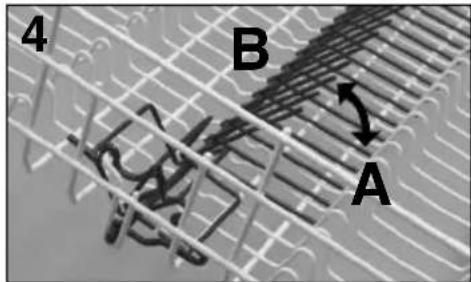

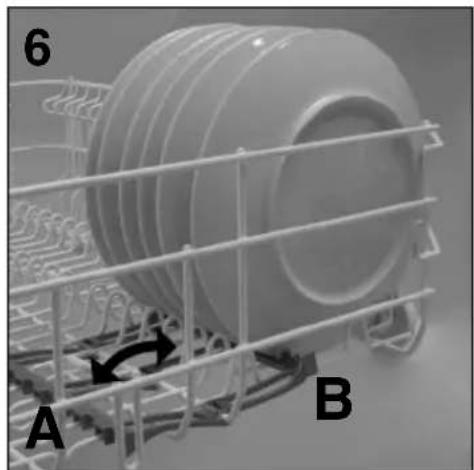

■ Dolny kosz jest wyposażony w specjalny grzebień podtrzymujący talerze (Rys. 4 i 5) ułatwiający uzyskanie stabilnego i optymalnego załadunku naczyń, także wtedy, gdy rozmiary lub kształt naczyń odbiegają od standardowych.
- POZYCJA "A": dla załadunku naczyń standardowych lub dla załadunku tylko garnków, dużych misek, salaterek itp....

• POZYCJA "B": dla załadunku talerzy o nietypowych kształtach ale standardowych wymiarach (bardzo głębokie, kwadratowe itp...).

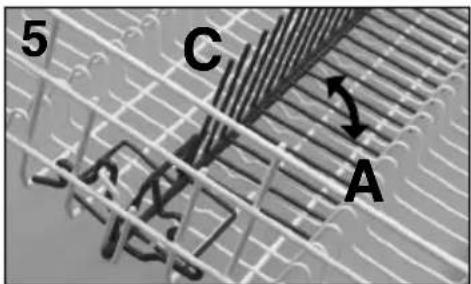

• POZYCJA "C": dla załadunku talerzy płaskich większych niż normalnie lub o kształtach nieregularnych (kwadratowych, wielokątnych, owalnych, tależy do pizzy itp...).

4 B A

5 C A

■ Małe talerzyki na przykład deserowe, powinny być umieszczane w dolnym koszu w specjalnej podpórce skierowanej na zewnątrz ("B"), jak to pokazano na rysunku 6. Dla talerzy o normalnej lub dużej wielkości podpórki powinny być ustawione w pozycji do wewnątrz ("A").

Jeżeli małe talerzyki zostaną włożone bez stosownego ustawienia podórek dola rampa zablokuje się z talerzykami.

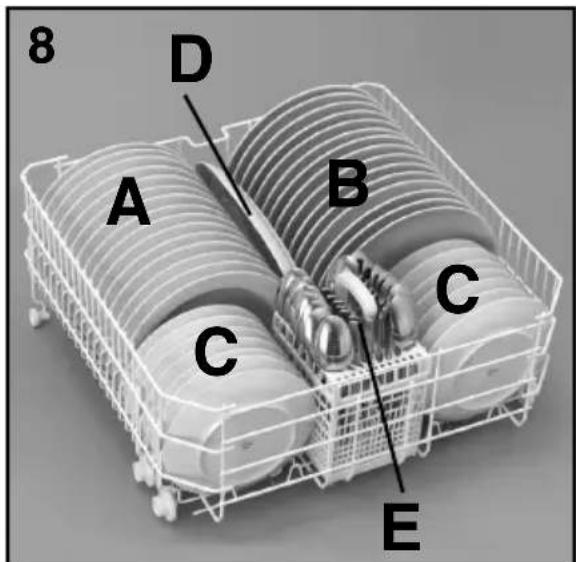

Standardowy załadunek dzienny jest pokazany na Rys. 7 i 8.

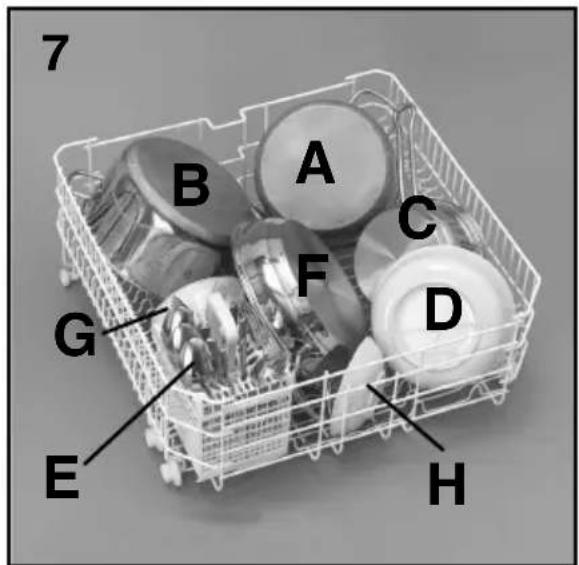

Koszyk dolny (Rys. 7)

A = garnek średni
B = garnek duży
C = patelnia
D = wazy na zupe, półmiski
E = nakrycia
F = rondle, tortownice
G = kieliszki średnie
H = kieliszki mate

Koszyk dolny (Rys. 8)

A = talerzy głębokich
B = talerzy płytkich
C = talerzyków deserowych
D = półmisek
E = nakrycia

8 D A B C C E

Racjonalne i poprawne ułożenie naczyń jest podstawowym warunkiem uzyskania nienaganych wyników zmywania.

WAŻNE

Dolny kosz wyposażony jest w ogranicznik który zapewnia bezpieczne wysuwanie kosza nawet z pełnym załadunkiem. W celu załadowania soli, wyczyszczenia filtra i oczyszczenia zmywarki konieczne jest całkowiteację kosza.

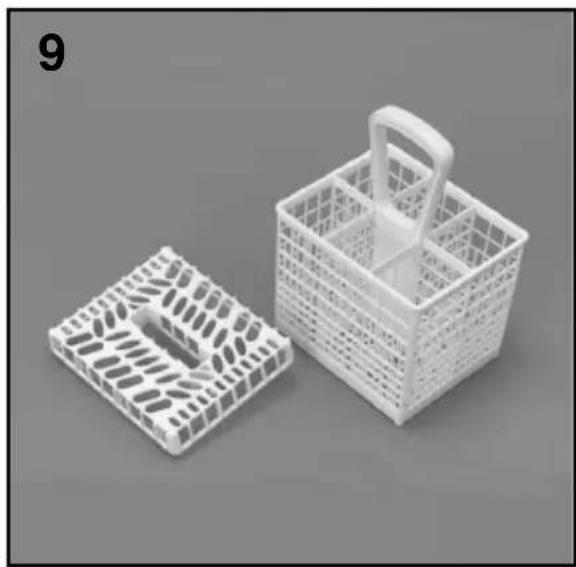

Koszyk na nakrycia (Rys. 9)

Górna część koszyka na sztućce (nakrycia) jest zdejmowalna dzięki czemu jest możliwość różnych załadunków.

Informacje niezbędne dla przeprowadzenia badań porównawczych oraz pomiarów hałasu (według Norm EN) dostępne są pod adresem:

[e-mail]

W zapytaniu proszę podać model oraz numer seryjny urządzenia (patrz tabliczka znamionowa).

UMIESZCZANIE DETERGENTU

Detergent

WAŻNE

Niezbędne jest stosowanie środka myjącego w proszku, płynnego lub w pastylkach - przeznaczonego specjalnie do zmywarek do naczyń.

CALGONIT" zapewnia doskonałe rezultaty zmywania i jest łatwo dostępny.

Środki nie dostosowane do zmywarek (na przykład przeznaczone do zmywania ręcznego) nie zawierają odpowiednich składników do mycia maszynowego i nie pozwalają na poprawne funkcjonowanie zmywarki.

Ładowanie detergentu

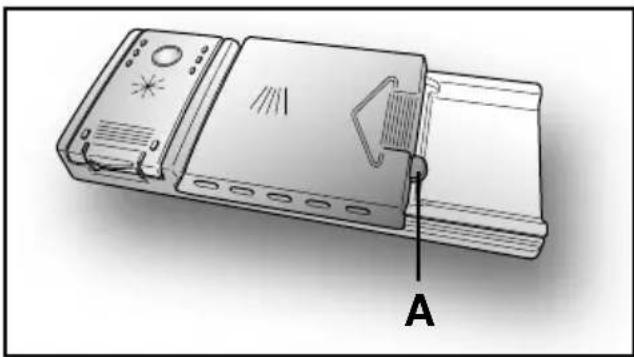

Pojemnik na środek myjący znajduje się po wewnętrznej stronie drzwiczek (Rys. A “2”). Jeśli pokrywka pojemnika jest zamknięta, wystarczy nacisnąć przycisk (A): po zakończeniu każdego programu zmywania pokrywka jest zawsze otwarta, gotowa do następnego wykorzystania.

UWAGA!

W dolnym pojemniku nie należy umieszczać naczyń w pozycji, która może przeszkadzać w otwarciu pokrywki pojemnika na detergent i swobodnemu wydostawaniu sie detergentu.

Dawki środka myjącego są różne w zależności od stopnia zabrudzenia i rodzaju naczyń. Zaleca się umieścić w pojemniku (B) od 20 do 30 g środka myjącego.

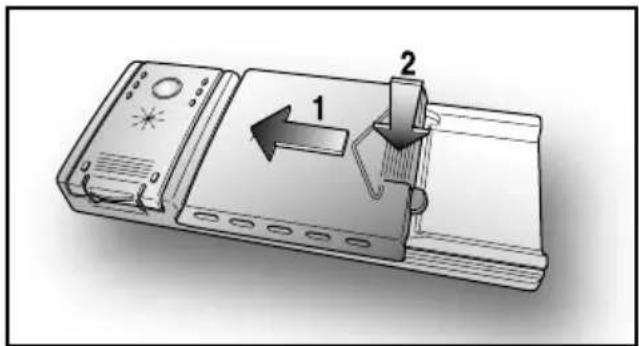

Po włożeniu detergentu do pojemnika zamknąć pokrywę najpierw przesuwając ją a potem przyciskając lekko aż do usłyszenia dźwięku zamknięcia.

Ponieważ nie wszystkie środki myjące są jednakowe, należy również zapoznać się z instrukcją podaną na opakowaniu.

Przypominamy, że niewystarczające ilości środka myjącego mogą niedostatecznie usunąć brud, podczas gdy nadmierna dawka środka myjącego nie tylko nie poprawia wyników zmywania, lecz ponadto jest zbędnym marnotrawstwem.

WAŻNE

Odpowiednie dawkowanie środka do zmywania stanowi wkład w ochronę Środowiska.

TYPY DETERGENTÓW

Detergenty w pastylkach

Detergenty w pastylkach, pochodzące od różnych producentów rozpuszczają się z różną prędkością, zatem użyte w programach szybkiego zmywania mogą nie być skuteczne, gdyż mogą się nie całkowicie rozpuścić.

Jeżeli używa się detergentów w pastylkach, zalecane jest używanie długich programów zmywania, aby taki detergent mógł zadziałać prawidłowo.

WAŻNE

W celu uzyskania dobrych efektów zmywania należy umieszczać pastylki detergentowe w pojemniku na detergent do zmywania a NIE bezpośrednio w komorze zmywania.

Detergenty- koncentraty

Detergenty- koncentraty o zredukowanej alkaliczności i z naturalnymi enzymami stosowane do programu zmywania w temp. 50°C pozwalają zredukować szkodliwość tych środków dla środowiska naturalnego, a także chronią naczynia i samą zmywarkę.

Programy zmywania w temp. 50°C zostały wymyślone po to, aby wykorzystać właściwości enzymów do rozpuszczania brudu i aby uzyskać przy temperaturze 50°C takie same rezulaty zmywania, jak przy temperaturze 65°C.

Detergenty Łaczone

Detergenty, które zawierają środek nabłyszczający należy wkładać do pojemnika na detergenty do zmywania. Pojemnik na nabłyszczacz musi być opróżniony (jeżeli tak nie jest należy przed zastosowaniem detergentu łączonego wyregulować do minimum dozownik nabłyszczacza).

Detergenty łączone “Wszystko w jednym”

Przy stosowaniu detergentów łączonych "Wszystko w jednym" (3 w 1, 4 w 1, 5 w 1, itd.)

dla których stosowanie soli lub nabłyszczacza może być zbędne, należy rygorystycznie przestrzegać następujących zaleceń:

■ przeczytać uważnie i stosować się dokładnie do instrukcji i zaleceń podanych na opakowaniu detergentu, którego mamy użyć;
■ skuteczność detergentów, które nie wymagają użycia soli, zależy od stopnia twardości wody u użytkownika. Należy sprawdzić czy stopień twardości wody mieści się w przedziale wskazanym w instrukcji stosowania detergentu.

Jeżeli użycie tego typu dtergentu nie da zadawalających rezultatów zmywania należy zwrócić się do producenta detergentu.

Nieprawidłowe stosowanie tych detergentów może prowadzić do:

■ tworzenia się osadu wapnia na naczyniach i we wnętrzu zmywarki;

■ zmniejszenia skuteczności zmywania i suszenia.

WAŻNE

W wypadku reklamacji związanych z niewłaściwym stosowaniem tych produktów nie będzie miała zastosowania bezpłatna gwarancja.

Przypominamy, że przy stosowaniu detergentów "Wszystko w jednym" niepotrzebny jest sygnalizator braku soli i nabłyszczacza (dostępny w niektórych modelach).

Jeżeli wystąpiłyby problemy ze zmywaniem i suszeniem naczyń należy zaczać ponownie używać tradycyjnych środków (sól, nabłyszczacz, detergent w proszku).

W takim wypadku należy:

■ napełnic ponownie pojemniki na sól i nabłyszczacz;
■ wykonać normalny cykl zmywania z pustą zmywarką.

Należy pamiętać że po powrocie do stosowania tradycyjnej soli do zmywarki, dopiero po kilku cyklach zmywania system odwapniania powróci do działania w sposób optymalny.

UMIESZCZANIE ŚRODKA NABŁYSZCZAJĄCEGO

Nabłyszczacz

Środek nabłyszczający, który dodawany jest automatycznie podczas ostaniego płukania przyspiesza suszenie naczyń i zapobiega tworzeniu sie plam i matowych osadów.

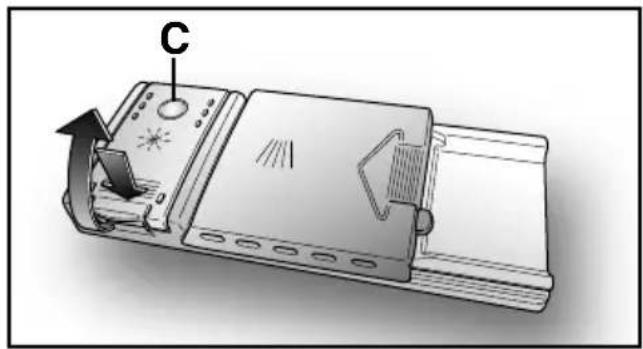

Ładowanie środka nabłyszczającego

Po lewej stronie pojemnika na detergent znajduje się zbiornik na środek nabłyszczający (Rys. A"3").

Aby go otworzyć należy nacisnąć go, i jednocześnie obrócić ku górze uchwyt otwierania.

Należy używać tylko środków przeznaczonych do zmywarek automatycznych.

Można kontrolować poziom wybłyszczacza przez "okienko" (C) na pojemniku.

PEŁNY

PUSTY

Odblask ciemny

Odblask jasny

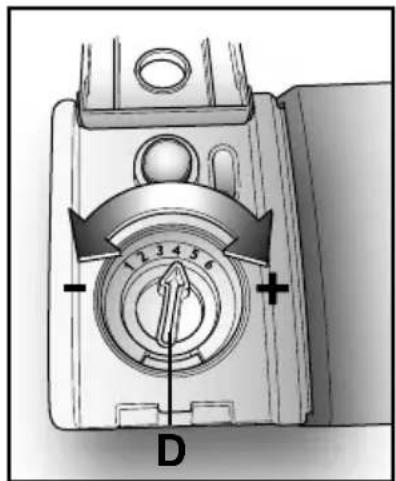

Regulacja dozowania środka do płukania w zakresie od 1 do 6

Regulator nabłyszczacza (D) zajduje się pod pokrywą i można obracać go za pomocą monety.

Zalecaña pozycja to 4.

Obecność wąpnia w wodzie objawia się przez obecność kamienia kotłowego lub przez słabszy stopień wysuszenia.

Z tego powođu ważna jest regulacja zużycia produktu płukania mająca na celu uzyskanie optymalnych parametrów.

W przypadku, gdy po zakończeniu zmywania na naczyniach widoczne są smugi, należy zmniejszyć nastawę regulacji o jedną pozycję.

W przypadku gdy na naczyniach widoczne są białe plamy lub aureole, należy o jedną pozycję zwiększyć nastawę regulacji.

12 3 4 5 6 D

CZYSZCZENIE FILTRÓW

Na układ filtrujący (Rys.A "4") składają się:

Mały pojemnik centralny zatrzymujący większe cząstki;

Płytka filtrująca wodę do zmywania w sposób ciągły;

Mikrofiltr umieszczony pod płytką, przechwytujący nawet najdrobniejsze cząstki brudu, zapewniając w ten sposób doskonałe wypłukanie.

■ Aby uzyskiwać niezmiennie nienaganne wyniki zmywania przed każdym zmywaniem należy koniecznie kontrolować i czyścić filtry.

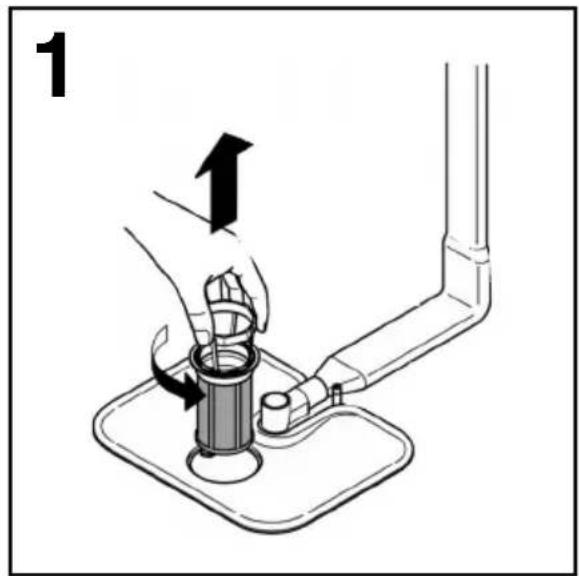

■ Aby wyjąć zespół filtrujący wystarczy jedynie uchwycić za rączkę i obrócić ją w kierunku przeciwnym do kierunku ruchu wskazówek zegara (Rys. 1).

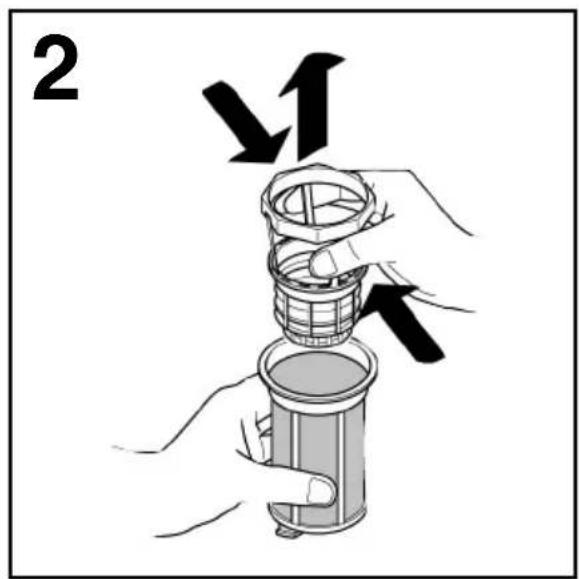

■ Pojemnik centralny można wyjąć, co ułatwii operacje czyszczenia (Rys. 2).

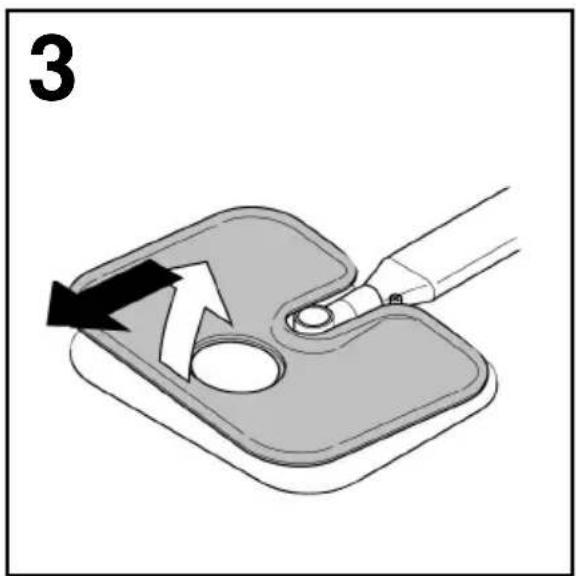

Należy wyjąć płytkę filtru (Rys. 3) i umyć wszystko w strumieniu bieżącej wody, posługując się ewentualnie szczoteczką.
■ Dla modelu wyposażonego w samooczyszczający się mikrofiltr konserwacja ogranicza się do sprawdzenia zespołu filtrującego, które można wykonywać co 15 dni.
Zaleca się mimo wszystko po każdym zmywaniu sprawdzać, czy pojemnik centralny i płytka nie są zatkane.

UWAGA!

Po oczyszczeniu filtrów należy sprawdzić, czy są one poprawnie połączone ze sobą i czy płytka jest idealnie umieszczona na dnie zmywarki. Należy dokładnie wkręcić filtr w płytkę, obracając nim w kierunku zgodnym z kierunkiem ruchu wskazówek zegara ponieważ niedokładne połączenie zespołu filtrującego może ujemnie wpłynąć na pracę zmywarki.

WAŻNE

Nie wolno używać zmywarki bez filtrów.

1

2

Jak postępować, by uzyskać możliwie najlepsze rezultaty zmywania

■ Przed ułożeniem naczyń w maszynie należy wyjąć resztki jedzenia (kości, ości, resztki mięsa i warzyw, skórki z owoców, wykałaczki, niedopałki papierosów, itd...). by nie dopuścić do zatkania filtrów, przewodu odpływowego i dysz ramienia spryskującego, co powoduje zmniejszenie sprawności zmywania.
■ Nie jest konieczne płukanie naczyń przed umieszczeniem ich w zmywarce.
■ Jeśli garnki i patelnie są szczególnie zabrudzone resztkami przypalonych potraw, radzimy je zamoczyć przed zmywaniem.
■ Układać naczynia otworami ku dołowi.
■ W miarę możliwości nie dopuszczać do wzajemnego dotykania się różnych sztuk naczyń; poprawne ich rozmieszczenie zapewni najlepsze wyniki zmywania.
■ Po ułożeniu naczyń, sprawdzić, czy ramię spryskujące obraca się bez przeszkód.
■ Garnki i inne urządzenia kuchenne na których pozostają przypalone lub przylegają ace mocno resztki jedzenia należy zamoczyć w wodzie z dodatkiem środka myjącego do zmywarek.
■ Aby najlepiej umyć zastawę srebrną należy:

a) opłukać ją natychmiast po posiłku, szczególnie jeśli używano jej z majonezem, jajkami, rybą, itd...;

b) nie rozpryskiwać na niej środków myjących;

c) nie pozostawiać jej w styczności z innymi metalami.

Jak oszczędzać

Jeśli wykonujemy zmywanie pełnego załadunku należy umieścić naczynia zaraz po skończonym posiłku wkładając je etapami i ewentualnie włączając program ZIMNE PŁUKANIE aby zmiękczyć zabrudzenia i usunąć większe resztki miedzy jednym a drugim załadunkiem w oczekiwaniu na pełny cykl zmywania.
■ W przypadku niezbyt silnego zabrudzenia naczyń lub małego stopnia wypełnienia koszyków należy wybrać program OSZCZĘDNY, postępując zgodnie ze wskazówkami zawartymi w liście programów.

Czego nie wolno zmywać

Należy pamiętać, że nie wszystkie naczynia przystosowane są do zmywania w zmywarce, odradzamy wstawianie części wykonanych z materiałów termoplastycznych, pokrywek z rączką drewnianą lub z tworzywa, garnków z d rewnianymi rączkami, naczyń aluminiowych, z kryształu lub ze szkła ołowiowego, o ile nie jest to oddzielnie wskazane.
Niektóre motywy dekoracyjne mają tendencję do blaknięcia, dlatego zalecamy zmyć kilkakrotnie jedną sztukę w zmywarce i dopiero po upewnieniu się, że nie następuje odbarwienie zmywać cały komplet.
■ Ponadto zalecamy aby nie zmywać zastawy srebrnej razem z zastawą ze stali oksydowanej aby nie nastąpiła pomiędzy nimi reakcja chemiczna.

WAŻNE

Gdy kupujemy nowe naczynia należy zawsze upewnić się, czy można je zmywać w zmywarkach.

Zalecenia na zakończenie programu

■ Aby uniknąć ewentualnych śladów kropli spadających z koszyka górnego, należy tuż po zmywaniu wyjmować w pierwszej kolejności koszyk dolny.
■ Jeśli pozostawimy na jakiś czas naczynia w zmywarce należy lekko uchylić drzwiczki aby ułatwić krążenie powietrza i poprawić warunki wysychania.

CZYSZCZENIE NA ZEWNĄTRZ I KONSERWACJA ZMYWARKI

■ Do mycia zewnętrzej strony zmywarki należy używać tylko szmatki zmoczonej ciepłą wodą, bez środków odtłuszczających i szorstkich.
■ Zmywarka nie wymaga żadnej specjalnej konserwacji, gdyż zbiornik myjący jest samooczyszczający się.
Należy okresowo, za pomocą wilgotnej gąbki, czyścić uszczelkę gumową w drzwiczkach aby wyeliminować ewentualne ślady odpadków lub środka do płukania.
■ Aby w pełni zagwarantować usuwanie drobnych osadów wapienia lub brudu zaleca się dokonywać okresowo pełnego zmywania poprzez wlewanie na dno pojemnika szklanki octu i ustawienie programatora na zmywanie delikatne.
Jeśli mimo normalnego czyszczenia płytki i filtru zauważamy, że naczynia lub garnki nie są wystarczająco dobrze zmyte lub wypłukane, należy sprawdzić czy otwory w obrotowych ramionach spryskujących (Rys. A "5") nie są zatkane.

Jeśli wymagają one czyszczenia należy dokonać tego w sposób następujący:

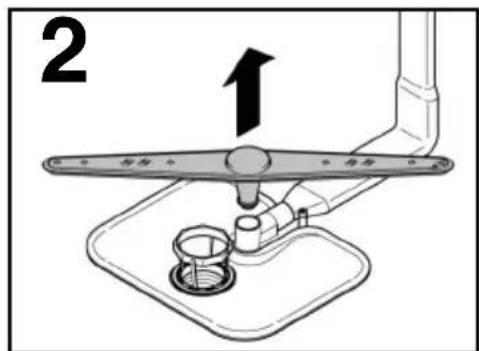

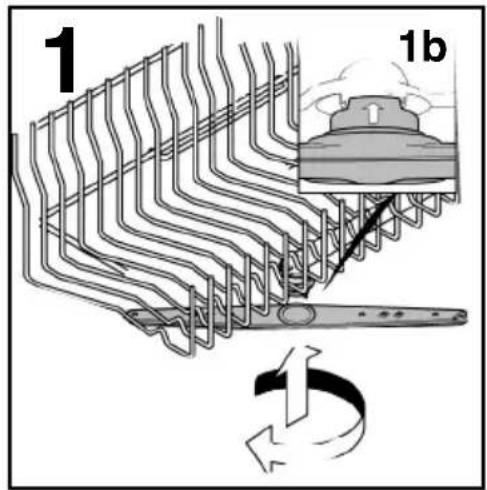

1. Aby zdjąć ramię górne należy obrócić ramieniem myjącym aż wpust ustawi się w pozycji ukazanej przez strzałkę (Rys. 1b). Należy popchnąć je ku górze i utrzymując nacisk odkręcić obracając nim w kierunku zgodnym z kierunkiem ruchu wskazówek zegara (Rys. 1) (aby je założyć należy powtórzyć te operację lecz obrócić w kierunku przeciwnym), podczas gdy ramię dolne można zdjąć pociągając je po prostu ku górze (Rys. 2);
2. Umyć ramiona obrotowe pod strumieniem wody usuwając odpadki zatykające dysze;
3. Na zakończenie operacji umieścić ramiona obrotowe ponownie w tej samej pozycji, pamiętając aby w przypadku ramienia górnego wpust znalazł się we właściwej pozycji, dokręcając go do oporu.
   ■ Wanna zmywarki jak też wewnętrzna strona drzwiczek wykonane są ze stali nierdzewnej. Jeśli mimo to zauważymy plamy tlenków, to pochodzą one jedynie z nadmiernego występowania w wodzie soli żelaza.

■ W celu usunięcia plam, zaleca się zastosować środek ciemy o bardzo drobnej ziamistości. Nie należy stosować substancji zawierających chlor ani druciaków.

1 1b

2

PO UŻYCIU

Po każdym zmywaniu należy zamknąć kurek doprowadzający wodę aby odciąć zmywarkę od instalacji wodnej i przycisnąć przycisk Start/Stop, co zapewni odcięcie jej od zasilania elektrycznego.

Jeśli zmywarka ma pozostawać przez dłuższy czas bezczynna, konieczne jest wykonanie następujących czynności:

1. Wykonać program zmywania bez ładowania naczyń, lecz ze środkiem myjącym, co pozwoli odtuścić maszynę.
2. Wyjąć wtyczkę z gniazdka sieciowego.
3. Zamknąć kurek wejściowy wody.
4. Wypełnić odpowiedni pojemnik środkiem do płukania.
5. Pozostawić drzwiczki uchylone.
6. Pozostawić czyste wnętrze zmywarki.
7. Jeśli maszyna pozostawiona jest w pomieszczeniu, w którym temperatura jest niższa niż 0°C, woda pozostała w przewodach może zamarznąć. Dlatego też należy doprowadzić temperaturę otoczenia do wartości wyższej od 0°C i poczekać około 24 godzin na ponowne uruchomienie maszyny.

OPIS PANELU STERUJĄCEGO

A Przycisk "WŁĄCZ/WYŁĄCZ"
B Przycisk "WYBOR PROGRAMU"
C Przycisk "OPÓŻNIONY START"
D Przycisk "START"/"RESET"
E Przycisk opcji "SUPER ECO"
F Przycisk opcji "ALL in 1"
G Przycisk "ACTION PRO"

H Wyświetlacz elektroniczny
I Kontrolka "BRAK SOLI"
L Kontrolka "BRAK ŚRODKA WYBŁYSZCZAJĄCEGO"
M Kontrolki "WYBÓR OPCJI"
N Kontrolki "ACTION PRO"
O Opis programów

WYMIARY:

		Z blatem	bez blatu
Wysokość	cm	85	82
Głębokość	cm	60	57,3
Szerokość	cm	60	59,8
Wysokość przy otwartych drzwiczkach	cm	120	117

DANE TECHNICZNE:

Ilość nakryć (EN 50242)	15
Pojemność wraz z garnkami i talerzami	dla 9 osób
Dopuszczalne ciśnienie instalacji wodnej	Minimum 0,08 - maksimum 0,8 MPa
Moc bezpieczników	(patrz tabliczka znamionowa)
Maksymalna pobierana moc	(patrz tabliczka znamionowa)
Napięcie	(patrz tabliczka znamionowa)

WYBÓR PROGRAMÓW I FUNKCJE SZCZEGÓLNE

WAŻNE

Zmywarka posiada dwie bardzo użyteczne funkcje:

- program "zalecany" (zaprogramowany fabrycznie idealny do użytku codziennego z pełnym załadunkiem) dla szybkiego i pewnego wyboru programu;

- funkcję zapamiętania ostatnio używanego programu, co dla użytkownika używającego zawsze ten sam program oznacza brak konieczności wyboru programu i oszczędność czasu.

Przycisk "ACTION PRO"

ActionPRO

Przycisk ten pozwala na zmianę intensywności zmywania w zależności od stopnia zabrudzenia naczyń, zmiana obejmuje czas trwania cyklu oraz jego temperaturę. Wcisnąć przycisk dla zwiększenia intensywności (kontrolka +) lub jej zmniejszenia ze znacznym skroceniem czasu trwania cyklu (kontrolka -).

Połącznie przycisku z 4 programami podstawowymi daje nam dodatkowych 8 programów zmywania (czyli w sumie 12 programów).

WAŻNE

Przy włączeniu zmywarki zostaje wyswietlone ostatnie wybrane ustawienie.

Ustawianie programów

■ Otworzyć drzwiczki zmywarki i włożyć do niej naczynia przeznaczone do mycia.

■ Wcisnać przycisk "WŁĄCZ/WYŁĄCZ" ①. Na wyświetlaczu pojawi się program "zalecany" lub ostatni ostatni używany program.

■Jeżeli chcemy wybrać program należy użyć przycisku "WYBOR PROGRAMU".

■Ewentualnie użyć przycisku "ACTION PRO".

■ Jeżeli chcemy wybrać opcję należy wcisnąć odpowiedni przycisk (zapali się kontrolka).

Opcje mogą być włączone lub wyłączone W CZASIE jednej minuty od rozpoczęcia programu.

■ Wcisnąć przycisk "START". Wyświetlacz pokazuje czas trwania programu pokazując kolejno godziny i minuty [Np: 1 h (1 godz.) / 25 (25 minut).

■ Po zamknięciu drzwiczek i po sygnale dźwiękowym program uruchomi się automatycznie. Wyświetlacz pokaże czas pozostały do zakończenia cyklu.

W CZASIE jednej minuty od uruchomienia programu możliwa jest zmiana cyklu zmywania za pomocą przycisku "WYBÓR PROGRAMU" (możliwa jest też zmiana wyboru przycisku "ACTION PRO").

Programy "AUTOMATYCZNE"

Zmywarka jest wyposażona w czujnik brudu, który "analizuje" mętność wody podczas faz programów "AUTOMATYCZNYCH" (patrz wykaz programów). Dzięki temu czujnikowi parametry cyklu zmywania są automatycznie dopasowywane na podstawie rzeczywistej ilości brudu na naczyniach. Stopień zmętnienia wody zależy bowiem od ilości brudu na naczyniach. W ten sposób uzyskuje się lepsze wyniki zmywania, przy jednoczesnym zmniejszeniu zużycia wody i energii.

Przerwanie programu

Odradzamy otwieranie drzwiczek podczas trwającego programu, szczególnie w fazie środkowej zmywania oraz w trakcie ostatniego płukania na gorąco. Jednakże, gdy podczas pracy zmywarki drzwiczki zostaną otwarte (w celu na przykład dodania naczyń do zmywania), program zmywania automatycznie wyłączy się (a na wyświetlaczu będzie migotać czas pozostały do zakończenia cykłu).

Po ponownym zamknięciu drzwiczek, bez wciskania żadnego przycisku, urządzenie wznowi pracę w tym punkcie cyklu, w którym zostało zatrzymane.

WAŻNE

Możliwe jest przerwanie programu w trakcie jego wykonywania również bez otwierania drzwiczek, przez wciśnięcie przycisku "WŁĄCZ/WYŁĄCZ". W takim przypadku wznowienie pracy w miejscu, w którym została ona zatrzymana wymaga jedynie ponownego wciśnięcia przycisku "WŁĄCZ/WYŁĄCZ".

UWAGA!

Jeśli otworzymy drzwiczki gdy zmywarka jest w trakcie suszenia, włączy się sygnał akustyczny ostrzegający, że cykl się jeszcze nie zakończył.

Zmiana programu w trakcie pracy zmywarki

Aby zmienić lub anulować wykonywany aktualnie program, należy postępować w następujący sposób:

■ Przytrzymać przez ponad 5 sekund przycisk "RESET" (wykonywany program zostanie skasowany).
■ Na wyświetlaczu pojawi się program "zalecany".
■ W tym momencie możliwe będzie nastawienie nowego programu.

UWAGA!

Przed uruchomieniem nowego programu należy upewnić się, czy środek do zmywania nie został już pobrany. Jeśli w pojemniku brakuje środka do zmywania, należy go uzupełnić.

Wykonanie programu

W czasie trwania programu wyświetlacz pokazuje zmieniający się czas pozostały do zakończenia cyklu.

W przypadku przerwania dopływu energii elektrycznej zmywarka przechowa w pamięci wykonywany program, który w momencie przywrócenia dostawy energii elektrycznej zostanie wznowiony w punkcie, w którym był przerwany.

Zakończenie programu

Koniec programu jest oznajmiany sygnałem dźwiękowym (jeśli nie jest wyłączony), trwającym 5 sek., powtarzanym 3 razy z przerwami 30 sekundowymi. Zgaśnie wyświetlacz i wszystkie kontrolki.

Wówczas możliwe będzie wyjęcie umytych naczyń i wyłączenie zmywarki poprzez wciśnięcie przycisku "WŁĄCZ/WYŁĄCZ" lub też ponowne załadowanie zmywańki w celu dokonania następnego zmywania z wykonaniem opisanych wyżej kolejnych czynności.

Przyciski opcji

Przycisk "SUPER ECO"

Przycisk pozwala na zaoszczędzenie średnio 25% czasu i energii (w zależności od wybranego programu) poprzez zredukowanie podgrzewania wody oraz czasu suszenia w końcowej fazie zmywania. Użycie tego przycisku zalecane jest przy zmywaniu wieczornym, kiedy ponowne użycie naczyń bezpośrednio po zmywaniu nie będzie konieczne. Po zakończeniu cyklu zalecamy uchylenie drzwi zmywarki dla umożliwiaenia naturalnego obiegu powietrza w komorze zmywania.

Przycisk "ALL in 1"

Ta opcja umożliwia zastosowanie detergentów łączonych "Wszystko w 1" (3 w 1/4 w 1/5 w 1, itd.)

Po wciśnięciu tego przycisku program wybrany zostaje zmodyfikowany dla optymalnego wykorzystania detergentów łączonych (ponadto są wyłączone kontrolki braku soli i nabłyszczacza).

UWAGA!

Po wyborze tego programu, opcja pozostanie aktywna (odpowiednia kontrolka będzie zapalona) także w następnych programach zmywania. Opcję będzie można skasować tylko za pomocą ponownego wciśnięcia przycisku (wtedy zgaśnie odpowiednia kontrolka).

WAŻNE

Przy włączeniu tej opcji, czas trwania programu "SZYBKI" przedłuży się o około 10 min.

Przycisk "OPÓŻNIONY START"

Przycisk ten pozwala na zaprogramowanie rozpoczęcia czasu zmywania z opoźnieniem od 1 godz. do 23 godz.

Aby ustawić opóźniony start, należy postępować w następujący sposób:

■ Nacisnąć przycisk "OPÓŻNIONY START" (na wyświetlaczu pokaże się napis "00").
■ Nacisnąć ponownie przycisk aby określić czas rozpoczęcia zmywania (kaźde naciśnięcia opóźnia start o 1 godz. aż do 23 godz).
■ W celu uruchomienia odliczania wcisnąć "START". Wyświetlacz pokaże czas pozostały do uruchomienia programu.

Po zakończeniu liczenia program uruchomi się automatycznie i na wyświetlaczu pokaże się czas trwania wybranego cyklu.

Jeżeli chcemy anulować opóźniony start należy:

■ Przytrzymać przez ponad 5 sekund przycisk "RESET".
■ Opóźniony start i wybrany program zostaną skasowane. Na wyświetlaczu pojawi się program "zalecany".
■ Jeżeli chcemy teraz uruchomić zmywarkę należy na nowo ustawić żądany program i ewentualne opcje tak jak to wyjaśniono w paragrafie "USTAWIANIE PROGRAMÓW".

Wyłaczenie sygnalizacji akustycznej KOŃCA PROGRAMU

Sygnalizacja akustyczna końca programu może być wyłączona w następujący sposób.

WAŻNE Procedurę ustawiania należy zawsze zaczynac gdy zmywarka jest wyłączona.

1. Wcisnąć i przytrzymać przycisk "WYBOR PROGRAMU" i równocześnie włączyć zmywarkę przyciskiem "WŁĄCZ/WYŁĄCZ" (rozlegnie się krótki sygnał).
2. Przytrzymać przycisk "WYBÓR PROGRAMU" przez co najmniej 15 sekund (w tym czasie rozlegną się 2 sygnały akustyczne).
3. Zwolnić przycisk przy drugim sygnale akustycznym (wyświetlacz pokaże "b1" che co oznacza że sygnalizacja jest włączona).
4. Wcisnąć ponownie ten sam przycisk (pojawi się "b0" co oznacza że sygnalizacja jest wyłączona).
5. Wyłączyć zmywarkę za pomocą przycisku "WŁĄCZ/WYŁĄCZ" dla zapamiętania nowego ustawienia.

W celu włączenia sygnalizacji końca programu należy powtórzyć tę samą procedurę.

WAŻNE

Niniejsza zmywarka jest wyposażona w układ zabezpieczający przed zalaniem, który w razie awarii usuwa nadmiar wody ze zmywarki.

UWAGA!

Aby nie dopuścić do nieumyślnego włączenia układu zabezpieczającego przed zalaniem nie zaleca się przesuwać ani przechylać zmywarki podczas jej działania. W przypadku, w którym zachodzi konieczność przesunięcia lub przechylenia zmywarki należy sprawdzić wcześniej, czy zmywanie zakończyło się i czy w zbiorniku zmywarki nie pozostała woda.

Zmywarka może sygnalizować, poprzez informację na wyświetlaczu, cały szereg wadliwych działań.

AUTOMATYCZNE SYGNALIZOWANIE ANOMALII W PRACY ZMYWARKI

ANOMALIA PRZYCZYNA ŚRODEK ZARADCZY
Na wyświetlaczu pokazują się symbole E2, rozlega się sygnał dźwiękowy.	Brak wody (zamknięty kran dopływu wody).	Wyłączyć zmywarkę, otworzyć kran, ponownie wybrać program.
Na wyświetlaczu pokazują się symbole E3, rozlega się sygnał dźwiękowy.	Zmywarka nie odprowadza wody ze zbiornika.	Sprawdź, czy nie jest zagięty wąż odpływowy lub czy nie są zatkane syfon albo filtry.Jeśli nie ma uszkodzenia należy wezwać Serwis.
Na wyświetlaczu pokazują się symbole E4, rozlega się sygnał dźwiękowy.	Wyciek wody.	Sprawdź, czy nie jest zagięta wąż odpływowy lub czy nie są zatkane syfon albo filtry.Jeśli nie ma uszkodzenia należy wezwać Serwis.
Na wyświetlaczu pokazują się symbole E5, E6, E7, Ef lub EL wraz z krótkim sygnałem dźwiękowym	Uszkodzenie modułu elektronicznego.	Zachodzi konieczność wezwania technika serwisowego.
Na wyświetlaczu pokazują się symbole E8 lub Ei wraz z krótkim sygnałem dźwiękowym	Nie działa prawidłowo grzałka podgrzewająca wodę lub filtr jest zatkany.	Oczyścić płytkę filtra. Jeśli usterki nie udaje się wyeliminować, wezwac technika serwisowego.

LISTA PROGRAMÓW

Zmywanie z myciem wstępnym

Dla programów z myciem wstępnym zalecane jest dodanie dodatkowj ilości detergentu (max. 10 gramów) bezpośrednio do wnętrza zmywarki.

◆/(); ≡DZIAŁANIE PROGRAMÓW "AUTOMATYCZNYCH" ZOSTAŁO ULEPSZONE DZIĘKI ZASTOSOWANIU CZUJNIKA BRUDU, KTÓRY POZWALA DOPASOWAĆ PARAMETRY ZMYWANIA DO STOPNIA ZABRUDZENIA NACZYŃ.

P1●+○

Hygiene+75°C

Cylkl antybakteryjny, polecany do naczyń (nawet bardzo zabrudzonych), butelek dla niemowląt itp.

P1○+○

INTENSYWNY75°C

Przeznaczony do zmywania mocno zabrudzonych naczyń i garnków.

P1○+○

Chef65°C

Do zmywania naczyń bardzo zabrudzonych.

P2●+○

AUTO

Rodzina65°-75°C

Do zmywania codziennego. Dwa płukania końcowe gwarantują wysoką czystość.

P2○+○

AUTO

UNIVERSALNY50°-60°C

(Program “ZALECANY”)Przeznaczony do zmywania naczyń i garnków codziennego użytku, normalnie zabrudzońych.

P2○+○

AUTO ≈

Codzienny45°-55°C

Szybki program do naczyń normalnie zabrudzonych, do częstego stosowania przy normalnym załadunku.

P3●+○

ECO plus55°C

Program w temperaturze średniej, do mycia naczyń i garnków normalnie zabrudzonych z zastosowaniem detergentów z enzymami.

P3○+○

eco

ECO45°C

Przystosowany do zmywania naczyń i garnków normalnie zabrudzońych, z załtosowaniem enzymatycznego środka do zmywania.Program znormalizowany EN 50242.

P3○+○

Kryształy45°C

Program przystosowany do zmywania naczyń delikatnych, zdobionych i z kryształu. Wskazany do zmywania naczyń w niewielkim stopniu zabrudzonych, za wyjątkiem garnków.

P4●+○

Awash59'

Klasa A 59 min.65°C

Przeznaczony do codziennego zmywania naczyń i garnków zaraz po użyciu normalnie zabrudzonych (Max. 8 kompletów).- KLASA A ZMYWANIA -

P4○+○

R29'

SZYBKI 29 min.50°C

Bardzo szybkie zmywanie wykonywane tuż po zakończeniu posiłku po podgrzaniu wody wskazań do zmywania naczyń dla 4/6 osób najwyżej.

P4○+○

5'

Mycie wstepne

Wstępne, krótkie zmywanie wykonywane rano lub w południe, kiedy chcemy przenieść główne zmywanie na okres po kolacji.

Czynnoścido wykonania

Przebieg wykonania programu

Czas zmywaniaw minutach

Funkcje dodatkowe

Środek do zmywaniawstępnego

Środek do zmywania

Czyszczenie filtrów ipłytki

Kontrola środkawybłyszczającego

Kontrola zapasu soli

Zmywanie wstępnegorące

Zmywanie wstępnezimne

Zmywanie zasadnicze

Pierwsze zimnepłukanie

Drugie zimne płukanie

Płukanie gorące ze środkiernwybłyszczającym

Woda zimną (15°C)*-Tolerancja ± 10% -

Przycisk"OPOŻNIONY START"

Przycisk "SUPER ECO"

Przycisk "ALL in 1"

●

●

●●

○

●

75°C

○

○

○

140

TAK

TAK

TAK

●

●

●●

○

●

75°C

○

○

○

135

TAK

TAK

TAK

●

●

●●

○

●

65°C

○

○

85

TAK

TAK

TAK

●

●

●●

○

●

65°C/75°C

○

(○)

○

115/125

TAK

TAK

TAK

●

●●

(○)

(50°C/60°C)

○

○

100/120

TAK

TAK

TAK

●

●●

(○)

(45°C/55°C)

○

○

70/80

TAK

TAK

TAK

●

●●

○

55°C

○

○

190

TAK

TAK

TAK

●

●●

○

45°C

○

170

TAK

TAK

TAK

●

●●

○

45°C

○

○

85

TAK

TAK

TAK

●

●

●●

○

●

65°C

○

59

TAK

TAK

TAK

●

●●

●

50°C

○

29

TAK

N.D.

TAK

●

○

5

TAK

N.D.

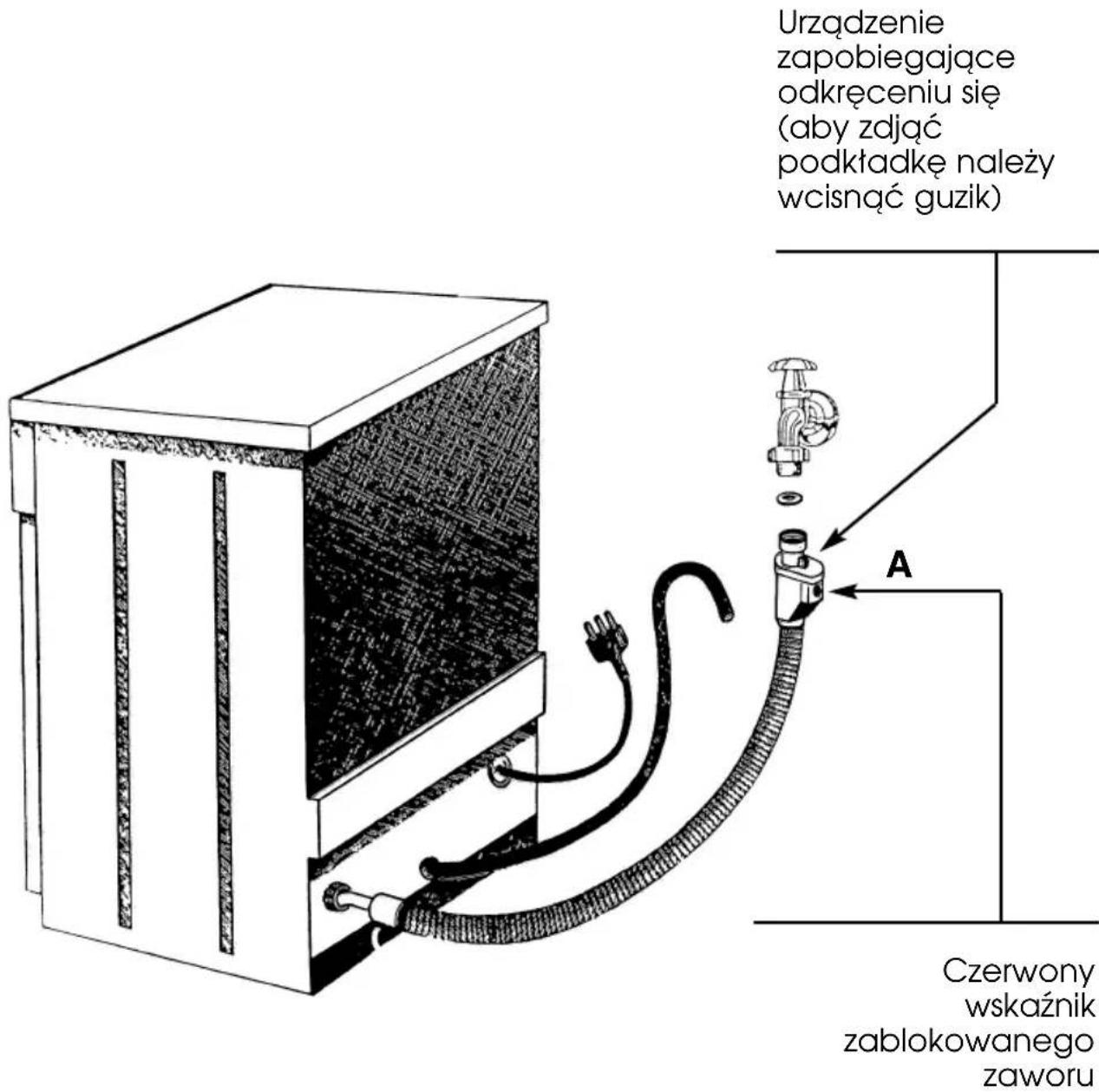

Przewód zasilający jest wyposażony w urządzenie blokujące doptyw wody w przypadku uszkodzenia węża zasilającego w wodę.

Czynność ta jest sygnalizowana przez czerwoną pamkę znajdującą się w matym okienku "A".

Należy wtedy wymienić przewód zasilający zmywarkę w wodę.

Jeśli długość przewodu nie pozwala na prawidłowe dotączenie, sam przewód należy zamienić na inny, o poprawnej długości.

Urządzenie zapobiegające odkręceniu się (aby zdjąć podkładkę należy wcisnąć guzik) A Czerwony wskaźnik zablokowanego zaworu

USUWANIE DROBNYCH USTEREK

Jeśli zmywarka nie działa, z pomocą wezwanego technika serwisowego wykonać następujące czynności sprawdzające:

NIEPRAWIDŁOWOŚCI	PRZYCZYNY ŚRODKI ZARADCZE
1 - Maszyna nie działa dla żadnego programu	Żle wetknięta wtyczka sieciowa	Wetknąć wtyczkę
	Nie wciśnięty przycisk O/I (Start/Stop)	Wcisnąć przycisk Start/Stop
	Drzwiczki otwarte	Zamknąć drzwiczki
	Brak zasilania w energię	Sprawdzić
2 - Maszyna nie pobiera wody	Patrz przyczyny Nr 1	Skontrolować
	Zamknięty kurek z wodą	Otworzyć kurek
	Żle ustawiony programator	Ustawić poprawnie programator
	Zagięty przewód zasilający	Wyprostować przewód.
	Zatkany filtr przewodu zasilania w wodę	Oczyścić filtr umieszczony na zakończeniu przewodu zasilania w wodę
3 - Maszyna nie odprowadza wody	Zatkany filtr	Oczyścić filtr
	Zagięty przewód odpływowy wody	Wyprostować przewód.
	Nieprawidłowe przedłużenie przewodu odpływowego wody	Podczas przedłużania przewodu odpływowego postępować zgodnie z instrukcją
	Przewód odpływowy skierowany do rury w ścianie nie ma odpowiedrzenia	Wezwać wykwalifikowanego technika
4 - Maszyna odprowadza wodę w sposób ciągły	Przewód w położeniu zbyt niskim	Unieść do 40 cm końcówkę przewodu odpływowego.
5 - Nie obraca się ramię obrotowe	Zbyt dużo środka myjącego	Zmniejszyć ilość środka myjącego. Zastosować specjalny środek myjący.
	Jakiś przedmiot przeszkadza w obrocie ramienia	Skontrolować
	Płytka filtrująca i filtr zatkane przez nieczystości	Oczyścić płytkę i filtr
6 - W zmywarkach elektronicznych bez wyświetlacza: jedna lub dwie kontrolki migają szybko.	Zamknięty kurek dopływu wody	Wyłączyć maszynę. Otworzyć kurek. Ponownie włączyć cykl prania
NIEPRAWIDŁOWOŚCI PRZYCZYNY ŚRODKI ZARADCZE
7 - Naczynia są zmyte tylko częściowo	Patrz przyczyny Nr 5	Skontrolować
	Dno garnków nie jest dokładnie umyte	Zbyt uporczywie przyczepione resztki jedzenia, które należy zdjąć przed zmywaniem w zmywarce
	Brzeg garnków nie jest dokładnie umyty	Lepiej ułożyć garnki
	Dysze ramion spryskujących częściowo zatkane	Zdemontować ramiona spryskujące odkręcając mocującą nakrętki mocujące zgodnie z kierunkiem ruchu wskazówek zegara i umyć je pod kranem.
	Naczynia nie są dobrze rozłożone	Nie układać naczyń zbyt ciasno
	Końcówka przewodu odpływowego zanurzona jest w wodzie	Końcówka przewodu odpływowego nie powinna dotykać powierzchni wody odprowadzanej.
	Środek myjący nie jest prawidłowo dawkowany, jest stary lub zbrylony.	Zwiększyć dawkę zależnie od stopnia zabrudzenia lub wymienić środek myjący.
	Korek pojemnika z solą nie jest dokładnie zakręcony.	Dokręcić do oporu.
	Wybrany program zmywania jest zbyt słaby.	Wybrać program bardziej skuteczny.
	Naczynia w koszyku dolnym nie są umyte.	Wyłączyć przycisk połowicznego załadunku.
8 - Zmywarka nie pobiera detergentu lub pobiera go za mało	Sztućce, talerze, garnki przesz kadzają w prawidłowym otwarciu pojemnika na detergent.	Załadować naczynia w zmywarce prawidłowo, uważając by nie przeszkadzały w otwieraniu się pojemnika na detergent.
9 - Obecność białych plam na naczyniach	Woda zasilająca jest szczególnie twarda.	Sprawdzić poziom soli i środka do płukania oraz wyregulować dawkowanie, jeśli nieprawidłowość utrzymuje się, poprosić Dział Serwisowy o interwencję.
10 - Hałas podczas zmywania	Naczynia uderzają o siebie.	Lepiej je rozmieścić w koszykach.
	Obrotowe ramiona myjące uderzają o naczynia.	Lepiej ułożyć naczynia.
11 - Naczynia nie są dokładnie wysuszone	Brak obiegu powietrza	Pozostawić drzwiczki maszyny uchylone po zakończeniu programu zmywania co poprawi warunki naturalnego wysychania.
	Brakuje środka nabłyszczającego.	Uzupełnić środek nabłyszczający.

Uwaga: Gdy jedna z cytowanych powyżej nieprawidłowości jest powodem złego zmywania lub niewystarczającego płukania, niezbędne jest ręczne zebranie brudów z naczyń gdyż operacja końcowa spowoduje wyschnięcie zabrudzeń, których kolejne zmywanie w zmywarce nie byłoby w stanie oczyścić. Jeśli złe działanie zmywarki utrzymuje się, należy zwrócić się do Działu Serwisowego podając nazwę modelu zmywarki, umieszczoną na tabliczce znamionowej znajdującej się po wewnętrznej stronie drzwiczek, w części górnej, lub na egzemplarzu gwarancji. Informacje te umożliwia dokonanie szybszego i skuteczniejszego serwisu.

Producent zrzeka się wszelkiej odpowiedzialności za błędy w druku niniejszej instrukcji. Ponadto zastrzega sobie prawo wprowadzania zmian które uzna za użyteczne bez pogorszenia podstawowych charakterystyk.

ΠΕΡΙΕΧΟΜΕΝΑ

Z zastrzezeniem prawa do modyfikacji technicznych i ewentualnych błędów drukarskich.

To urządzenie elektryczne jest oznakowane zgodnie z Dyrektywą Europejską 2002/96/CE dotyczącą śmieci tworzonych przez zużyty sprzęt elektryczny i elektroniczny (WEEE)

Zapewniając właściwą utylizację tego sprzętu elektrycznego przyczynicie się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z niewłaściwej utylizacji takiego sprzętu.

Symbol umieszczony na urządzeniu oznacza, że sprzęt ten nie może być traktowany tak samo jak inne śmieci domowe.

Musi zostać oddany do najbliższego punktu zbiórki i utylizacji zużytych urządzeń elektrycznych i elektronicznych.

Utylizacja musi być wykonana zgodnie z aktualnymi przepisami o utylizacji tego typu śmieci.

Aby uzyskać dokładne informacje na temat postępowania w sprawie tego typu śmieci proszę kontaktować się z odpowiednim biurem w departamencie Ministerstwa Ochrony Środowiska lub z Zakładem Oczyszczania Miasta w waszym miejscu zamieszkania, lub też ze sklepem w którym sprzęt został zakupiony.
