Typ produktu	Obiektyw do aparatu bezlusterkowego
Mocowanie	Micro Cztery Trzecie (Micro Four Thirds)
Ogniskowa	45–200 mm (odpowiednik 90–400 mm w formacie 35 mm)
Jasność	f/4,0–5,6
Budowa optyczna	16 soczewek w 13 grupach
Kąt widzenia	27° – 6,2°
Minimalna odległość ostrzenia	1,0 m
Maksymalne powiększenie	ok. 0,19×
Stabilizacja obrazu	MEGA O.I.S. (optyczna)
Średnica filtra	52 mm
Wymiary (średnica × długość)	ok. 70,0 × 100,0 mm
Masa	ok. 380 g
Zasilanie	Nie dotyczy (obiektyw pasywny)
Funkcje	Autofokus (AF), manualne ustawianie ostrości (MF)
Akcesoria w zestawie	Osłona przeciwsłoneczna, dekielki przedni i tylny
Kolor	Czarny
Zastosowanie	Teleobiektyw zmiennoogniskowy do fotografii sportu, przyrody, portretów
Kraj pochodzenia	Japonia
Gwarancja	Standardowa gwarancja producenta
Serwis	Autoryzowane punkty serwisowe Panasonic
Czyszczenie	Do czyszczenia soczewek używać ściereczki z mikrofibry

Często zadawane pytania - Lumix H-FS0452 PANASONIC

Czy obiektyw Lumix H-FS0452 jest kompatybilny z aparatami Olympus?

Tak, obiektyw jest zgodny z systemem Micro Cztery Trzecie, więc działa z aparatami Olympus i Panasonic.

Czy obiektyw ma stabilizację obrazu?

Tak, wyposażony jest w optyczną stabilizację MEGA O.I.S.

Jaka jest minimalna odległość ostrzenia?

Minimalna odległość ostrzenia wynosi 1 metr.

Czy można używać filtrów?

Tak, średnica filtra wynosi 52 mm.

Czy obiektyw jest wodoodporny?

Nie, obiektyw nie jest uszczelniony przed wilgocią i pyłem.

Jaki jest odpowiednik ogniskowej w pełnej klatce?

Ogniskowa 45–200 mm odpowiada 90–400 mm w formacie 35 mm.

Czy obiektyw nadaje się do filmowania?

Tak, współpracuje z autofokusem w trybie wideo, co ułatwia filmowanie.

Jakie akcesoria są w zestawie?

W zestawie znajdują się: osłona przeciwsłoneczna, dekielki przedni i tylny.

Czy obiektyw jest ciężki?

Waży około 380 g, jest stosunkowo lekki jak na teleobiektyw.

Jak dbać o obiektyw?

Przechowywać w suchym miejscu, czyścić miękką ściereczką z mikrofibry.

INSTRUKCJA OBSŁUGI Lumix H-FS0452 PANASONIC

Przed użyciem urządzenia prosimy przeczytać całą instrukcję

MEGA

0.1.S.

MICRO

VQT1U89-1

Spis treści

Informacje ważne dla Twojego bezpieczeństwa... 2 Ostrzeżenia. 4

Dostarczane akcesoria . 5

Zakładanie/zdejmowanie obiektywu. 5

Nazwy i funkcje elementów. 8

Uwagi odnośnie użytkowania . 9

Rozwiązywanie problemów . 10

Dane techniczne. 11

Informacje ważne dla Twojego bezpieczeństwa

Obiektyw przechowuj możliwe najdalej od urządzeń generujących promieniowanie elektromagnetyczne (takich jak kuchenki mikrofalowe, telewizory, gry wideo, nadajniki, linie wysokiego napięcia itp.).

- Nie używaj aparatu w pobliżu telefonów komórkowych ponieważ mogą one wprowadzać zakłócenia obrazu i dźwięku.

- Jeśli wskutek zakłóceń elektromagnetycznych aparat przestał prawidłowo funkcjonować - wyłącz aparat, wyjmij akumulator i/lub dołączony do niego zasilacz AC. Następnie włóż akumulator i/lub podłącz zasilacz AC i włącz aparat.

Obiektyw może być używany z aparatami cyfrowymi, których mocowanie obiektywu jest kompatybilne z mocowaniem typu system "Mikro Cztery Trzecie™"

• Obiektyw nie może być używany w aparatach o mocowaniu typu “Cztery Trzecie™”
• Ilustracje wykorzystane w tej instrukcji pokazują przykładowy aparat cyfrowy typu DMC-G1.
• Wygląd i dane techniczne opisanych w tej instrukcji urządzeń mogą się różnić od urządzeń zakupionych z powodu wprowadzonych później zmian ulepszających.
• Four Third ^TM (cztery/trzecie) to znak handlowy.
• Micro Four Thirds (mikro 4/3) to znak handlowy.
• Pozostałe nazwy, nazwy firm i urządzeń występujących w tej instrukcji są znakami handlowymi lub zarejestrowanymi znakami handlowymi odpowiednich firm.

Informacja dla użytkowników o zbiórce i postępowaniu ze zużytymi urządzeniami elektrycznymi i elektronicznymi (gospodarstwa domowe)

Taki symbol umieszczony na urządzeniach i/lub w towarzyszących im dokumentach oznacza, że tego typu używane urządzenia elektryczne i elektroniczne nie mogą być wyrzucane wraz z typowymi odpadkami z gospodarstwa domowego. W celu prawidłowego postępowania, odzyskiwania oraz recyklingu prosimy o zanoszenie ich do odpowiednich punktów zbiórki, gdzie zostaną przyjęte bez opłat. Alternatywnie, w niektórych krajach można zostawiać takie urządzenia u miejscowego sprzedawcy przy zakupie równoważnego nowego urządzenia.

Dzięki prawidłowemu zagospodarowaniu takich urządzeń i baterii pomagasz oszczędzać wartościowe zasoby oraz zapobiegasz potencjalnym ujemnym wpływom na zdrowie ludzi oraz na środowisko, grożącym w przypadku niewłaściwego

postępowania z odpadkami. W celu uzyskania dalszych informacji o najbliższym punkcie zbioru zużytych urządzeń prosimy o skontaktowanie się z miejscowymi władzami.

Zależnie od przepisów obowiązujących w danym kraju, w przypadku niewłaściwego zagospodarowania odpadków mogą być stosowane kary.

Dla użytkowników biznesowych w krajach Unii Europejskiej

W przypadku pozbywania się urządzeń elektrycznych lub elektronicznych, w celu uzyskania odpowiednich informacji prosimy o skontaktowanie się z dostawcą tych urządzeń.

Informacje o postępowaniu z odpadkami w krajach nie należących do Unii Europejskiej

Opisywany tu symbol obowiązuje tylko w Unii Europejskiej. W celu pozbycia się zużytego sprzętu prosimy o kontakt z władzami miejscowymi lub dostawcą sprzętu i uzyskanie informacji o jego prawidłowym zagospodarowaniu.

Ostrzeżenia

■ Dbałość o obiektyw

• Piasek i kurz mogą zniszczyć obiektyw. Podczas korzystania z obiektywu na plaży lub w podobnym miejscu zadbaj o to, aby do środka obiektywu lub jego styków nie dostał się piasek ani kurz.
• Obiektyw nie jest wodoodporny. Krople wody na obiektywie usuń suchą ściereczką.
• Nie przykładaj do obiektywu nadmiernej siły.
• Zabrudzenie powierzchni obiektywu (woda, olej, ślady palców itp.) wpływa na obraz. Przed robieniem zdjęć delikatnie wytrzyj powierzchnię obiektywu miękką i suchą ściereczką.
• Nie stawiaj pionowo obiektywu, mocowaniem skierowanym do dołu. Nie dopuszczaj do zabrudzenia styków obiektywu ①.

■Informacje o kondensacji pary wodnej (zamglenie obiektywu)

• Kondensacja pojawia się w przypadku opisanych tu różnic w temperaturze i wilgotności. Kondensacja może spowodować zanieczyszczenie obiektywu i doprowadzić do pojawienia się grzybu i nieprawidłowej pracy, dlatego w podanych niżej okolicznościach należy zachować wyjątkową ostrożność:
  – gdy podczas zimnej pogody aparat jest przenoszony z pomieszczenia na zewnątrz,
  – gdy aparat jest przenoszony do wnętrza samochodu z klimatyzacją,
  – gdy zimne powietrze z klimatyzatora bezpośrednio dochodzi do obiektywu,
  – w miejscach o dużej wilgotności.
• W celu zapobieżenia kondensacji włóż aparat do plastikowej torby aby się zaklimatyzował do temperatury otoczenia. Jeśli kondensacja się pojawi, wyłącz zasilanie aparatu i zostaw go na około dwie godziny. Po dojściu aparatu do temperatury otoczenia kondensacja zniknie sama.

Dostarczane akcesoria

[Sprawdź po rozpakowaniu urządzenia]

Po otworzeniu pudełka sprawdź, czy są tam obecne obiektyw oraz dostarczane z nim akcesoria i sprawdź ich wygląd oraz funkcjonowanie, aby upewnić się, że nie doznały żadnego uszkodzenia podczas wysyłki i transportu.

W przypadku wątpliwości przed użyciem urządzenia skontaktuj się dostawcą.

3124 VFC4358VYC0986VYF3201VFC4315

1Torba obiektywu
2Osłona obiektywu
3Nakładka zabezpieczająca przód obiektywu
4 Nakładka zabezpieczająca tył obiektywu (Dwie powyższe nakładki są założone na obiektyw podczas dostawy).

Dołączanie/odłączanie obiektywu

• Dołączanie/odłączanie obiektywu - patrz również instrukcja obsługi aparatu.
  ■ Dołączanie obiektywu
• Upewnij się, że aparat jest wyłączony.

1 Obróć i zdejmij nakładkę zabezpiecza- jącą tył obiektywu.

Ⓐ: Nakładka na tył obiektywu

2Ustaw obiektyw tak, aby znaki mocowania Ⓑ (czerwone) na korpusie aparatu i na obiektywie wypadły naprzeciw siebie i obróć obiektyw w kierunku wskazywanym strzałką aż do usłyszenia dźwięku zatrzaśnięcia.

• Podczas dołączania obiektywu nie wciskaj przycisku zwalniającego obiektyw
• Nie dołączaj obiektywu gdy jest on ustawiony pod kątem względem korpusu aparatu - może to porysować mocowanie obiektywu
• Upewnij się, że obiektyw został dołączony prawidłowo.

■ Odłączanie obiektywu

- Upewnij się, że aparat jest wyłączony.

Wciskając przycisk zwolnienia blokady obiekty-wu © obróć obiektyw w kierunku wskazywanym strza- lką aż do jego zatrzymania i wyjmij obiektyw.

- Założ nakładkę zabezpieczającą tył obiektywu - unikając możliwości zadrapania jego kontaktów.

- Założ zaślepkę zabezpieczającą korpus aparatu blokującą dostawanie się do wnętrza kurzu lub brudu.

■ Zakładanie i zdejmowanie nakładek obiektywu.

- Zadbaj o to, aby nie zgubić nakładek obiektywu.

■ Zakładanie osłony obiektywu (dostarczane akcesorium)

Nałoż osłonę obiektywu i przekręć ją w kierunku wskazywanym strzałką aż do jej zatrzymania.

(D): Ustaw zgodnie ze znacznikiem

■ Chwilowe przechowanie osłony obiektywu

1 Obróć osłonę obiektywu w kierunku wskazywanym strzałką i zdejmij ją z obiektywu.

2 Przekręć osłonę tył do przodu i załów z w ten sam sposób, jak to pokazano poprzednio.

- Przy robieniu zdjęć z fleszem i założonej osłonie obiektywu - dół zdjęcia może być przyciemniony (efekt winietowania) i może nie działać sterowanie

fleszem, zasłanianym tą osłoną. Zalecamy w takich sytuacjach zdjęcie osłony obiektywu.

- Przy używaniu pomocniczej lampki AF (automatyka ostrości) w ciemności - zdejmij osłonę obiektywu.

■ Dołączanie filtrów

- W przypadku używania więcej niż jednego filtru PL (opcjonalnego) lub ochraniacza MC (opcjonalnego) lub korzystaniu z grubych filtrów i/lub ochraniaczy może dojść do przycinania krawędzi obrazu.

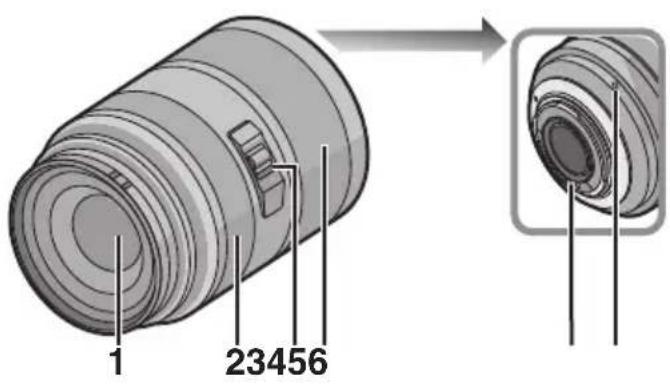

Nazwy i funkcje elementów obiektywu

Obiektyw

1 23456

1Powierzchnia przednia (czoło) obiektywu

2Pierścień regulacji ostrości

Podczas zdjęć w trybie ręcznej regulacji ostrości - ustawia się prawidłową ostrość obrotami tego pierścienia.

3 Przełącznik [O.I.S.] (optycznego stabilizatora ostrości)

W przypadku założenia tego obiektywu na aparat włączenie przełącznika [O.I.S] uruchamia funkcję optycznej stabilizacji obrazu.

• W przypadku korzystania ze statywu zalecamy ustawienie przełącznika [O.I.S.] w pozycji [OFF] (wyłączony).
• Stabilizacja obrazu może nie być skuteczna w podanych niżej przypadkach:
  – W przypadku silnych drgań.
  – Przy zoomie o dużej wartości.
  – Przy korzystaniu z cyfrowego zoomu.
  – W przypadku zdjęć w trybie nadążania za poruszającym się obiektem.
  – W przypadku dłuższych czasów otwarcia migawki przy zdjęciach we wnętrzach lub w miejscach ciemnych.

4Pierścień regulacji zoomu

Obracany w kierunku od Wide Angle (obiektyw szerokokątny) do Tele (obiektyw zapewniający powiększony obraz). Odpowiednik ogniskowej od 90 mm do 400 mm dla kamery filmowej 35 mm.

5Styki elektryczne

6 Znacznik do prawidłowego mocowania obiektywu.

Uwagi dotyczące użytkowania

■ Obiektyw

Uważaj, aby nie upuścić lub uderzyć obiektywu. Nie stosuj też zbyt dużej siły przy korzystaniu z obiektywu.

- Uważaj aby nie upuścić torby, w którą włożyłeś obiektyw, ponieważ może to silnie wstrząsnąć obiektywem. Aparat może przestać pracować poprawnie i przestać rejestrować zdjęcia. Obiektyw zaś może ulec zniszczeniu.

W przypadku pestycydów lub innych lotnych substancji obecnych w pobliżu aparatu dopilnuj, aby nie dostały się one do obiektywu.

- Takie substancje stykające się z obiektywem mogą uszkodzić jego zewnętrzną obudowę lub spowodować złuszczenie się lakieru.

Nie noś obiektywu jeśli jest wciąż dołączony do korpusu aparatu fotograficznego.

- W żadnym przypadku urządzenie to nie powinno być przechowywane w podanych niżej miejscach, może to spowodować problemy w działaniu lub awarię.

– miejsca bezpośrednio nasłonecznione lub na plaży w lecie

– w miejscach gorących i o dużej wilgotności, lub miejscach, gdzie występują wyraźne zmiany temperatury i wilgotności,

– miejscach o dużej ilości piasku, pyłu lub kurzu,

– miejscach, gdzie występuje ogień,

– w pobliżu grzejników, klimatyzatorów lub nawilżaczy,

– miejscach, gdzie woda może zmoczyć obiektyw,

– miejscach, gdzie występują wstrząsy,

– wewnątrz pojazdów.

- Patrz również instrukcja obsługi cyfrowego aparatu fotograficznego.

- W przypadku dłuższej przerwy w użytkowaniu obiektywu mogą pojawić się problemy, np. związane z zagrzybieniem co może doprowadzić do niewłaściwej pracy urządzenia. Zalecamy więc przed ponownym użyciem sprawdzenie poprawności działania obiektywu.

- Nie dopuszczaj do dłuższej styczności obiektywu z gumą lub z plastikiem.

- Nie dotykaj styków elektrycznych obiektywu. Dotykanie tych kontaktów może spowodować awarię obiektywu.

- Nie rozkręcaj obiektywu ani nie zmieniaj jego konstrukcji, jeśli obiektyw wymaga sprawdzenia lub naprawy - zanieś go do dostawcy.

Do czyszczenia szkła obiektywu lub zewnętrznej obudowy nie stosuj benzyny, rozcieńczalników, alkoholu lub podobnych środków czyszczących.

• Rozpuszczalniki mogą uszkodzić obiektyw lub spowodować złuszczenie lakieru.
• Zabrudzenia lub ślady palców usuwaj miękką i suchą ściereczką.
• Brud i kurz na pierścieniu regulacji zoomu i pierścieniu regulacji ostrości usuwaj suchą ściereczka do kurzu.
• Nie stosuj detergentów używanych w gospodarstwie domowych lub ściereczek nasyconych środkami chemicznymi.

Usuwanie problemów

Przy włączaniu lub wyłączaniu aparatu słychać dźwięk.

- Jest to dźwięk towarzyszący pracy obiektywu lub jego przysłony i nie jest to objaw awarii.

Dane techniczne

OBIEKTYW WYMIENNY DLA CYFROWYCH APARATÓW FOTOGRAFICZNYCH

"LUMIX G VARIO 45–200 mm/F4.0–5.6/MEGA O.I.S."

Ogiskowa	f = 45 mm do 200 mm (równoważne zmianom od 90 mm do 400 mm w aparacie z filmem 35 mm).
Typ przysłony	7 listków przysłony/przysłona o otworze okrągłym.
Zakres zmian przysłony	F4.0 (Wide - szeroki kąt) do F5.6 (Tele - wąski kąt, teleobiektyw)
Najmniejszy otwór przysłony F22
Konstrukcja obiektywu	16 elementów w 13 grupach (bez soczewek asferycznych)
Zakres ogniskowania	1,0 m do ∞ (od linii odniesienia odległości ogniskowania)
Maksymalne powiększenie obrazu	0,19× (równoważne 0,38 x w aparacie z filmem 35 mm)
Optyczny stabilizator obrazu Dostępny
Mocowanie obiektywu	Mocowanie typu “Micro Four Thirds” (mikro cztery trzecie)
Kąt patrzenia obiektywu	od 27° (Wide) do 6,2° (Tele)
Średnica filtru 52 mm
Maksymalna średnica 70 mm
Długość całkowita	Około 100 mm (od wierzchołka obiektywu do płaszczyzny bazowej jego mocowania)
Masa	Około 380 g
