Typ urządzenia	Chłodziarko-zamrażarka do zabudowy
Numer modelu	KIN86KS30
Marka	Bosch
Wysokość urządzenia	ok. 177 cm (typowa dla zabudowy)
Szerokość urządzenia	ok. 56 cm
Głębokość urządzenia	ok. 55 cm (zalecana głębokość wnęki 56 cm)
Waga urządzenia	do 70 kg
Napięcie / Częstotliwość	220–240 V, 50 Hz
Bezpiecznik	10–16 A
Klasa klimatyczna	SN, N, ST, T (+10°C do +43°C)
Czynnik chłodniczy	R600a (izobutan, łatwopalny)
Pojemność użytkowa chłodziarki	ok. 170 l (szacunkowo)
Pojemność użytkowa zamrażarki	ok. 60 l (szacunkowo)
System chłodzenia	NoFrost (automatyczne rozmrażanie)
Funkcja Super	Tak, szybkie zamrażanie i chłodzenie
Alarm drzwi	Tak, dźwiękowy po 1 minucie
Alarm temperatury	Tak, przy wzroście temperatury w zamrażarce
Oświetlenie wnętrza	LED, bezobsługowe
Regulacja temperatury	Elektroniczna, zakres +2°C do +8°C (chłodziarka)
Pojemnik na warzywa	Tak, z regulacją wilgotności
Foremka do lodu	Tak, w zestawie
Akumulator zimna	Tak, w zestawie
Kalendarz mrożonek	Tak, na pojemniku
Materiały opakowania	Przyjazne środowisku, nadają się do recyklingu
Serwis i części zamienne	Oryginalne części przez autoryzowany serwis

Często zadawane pytania - KIN86KS30 BOSCH

Jak ustawić temperaturę w chłodziarce?

Naciskaj przycisk < lub > (oznaczony jako ) aż na wskaźniku pojawi się żądana temperatura. Zalecana temperatura to +4°C.

Kiedy włączyć funkcję Super?

Funkcję Super włączaj przed zamrożeniem dużych ilości świeżych produktów (powyżej 2 kg) na 4–6 godzin przed włożeniem. Po około 2,5 dnia urządzenie samoczynnie wraca do normalnej pracy.

Co oznacza alarm dźwiękowy?

Długi sygnał oznacza alarm drzwi (drzwi otwarte dłużej niż 1 minutę). Sygnał przerywany to alarm temperatury – temperatura w zamrażarce jest zbyt wysoka. Naciśnij przycisk alarm, aby wyciszyć.

Jak rozmrażać zamrażarkę?

Zamrażarka wyposażona jest w system NoFrost, który automatycznie zapobiega osadzaniu się lodu. Rozmrażanie ręczne nie jest konieczne.

Jak czyścić urządzenie?

Wyłącz urządzenie, wyjmij produkty. Użyj miękkiej ścierki i letniej wody z dodatkiem neutralnego płynu do naczyń. Nie używaj środków ściernych ani rozpuszczalników. Półek i pojemników nie myj w zmywarce.

Co zrobić, gdy urządzenie nie chłodzi?

Sprawdź, czy wtyczka jest prawidłowo włożona i czy bezpiecznik nie jest wyłączony. Jeśli wskaźniki się świecą, może być włączony tryb ekspozycyjny. Uruchom autotest: wyłącz urządzenie na 5 minut, włącz, a w ciągu pierwszych 10 sekund naciśnij i przytrzymaj przycisk super przez 3–5 sekund.

Jak oszczędzać energię?

Ustaw urządzenie z dala od źródeł ciepła, nie zasłaniaj otworów wentylacyjnych, otwieraj drzwi jak najkrócej, wkładaj tylko schłodzone potrawy i szczelnie pakuj produkty. Zalecana głębokość wnęki to 56 cm.

Jaka jest dopuszczalna temperatura otoczenia?

Zależy od klasy klimatycznej na tabliczce znamionowej. Dla klasy SN: +10°C do +32°C, N: +16°C do +32°C, ST: +16°C do +38°C, T: +16°C do +43°C.

Czy mogę samodzielnie naprawić oświetlenie LED?

Nie, oświetlenie LED jest bezobsługowe, a naprawy może dokonać tylko autoryzowany serwis lub wykwalifikowany specjalista.

Gdzie znaleźć numer serwisowy urządzenia?

Numer urządzenia (E-Nr.) i numer seryjny (FD) znajdują się na tabliczce znamionowej wewnątrz urządzenia. Podaj je przy zgłoszeniu serwisowemu.

INSTRUKCJA OBSŁUGI KIN86KS30 BOSCH

Chłodziarko-zamrażarka KIN..

BOSCH

pl Instrukcja obsługi

pl

pl Spis treści

Wskazówki dotyczące bezpieczeństwa.... 4

Wstęp do niniejszej instrukcji. . . . . . . 4

Niebezpieczeństwo wybuchu ..... 4

Niebezpieczeństwo porażenia prądem 4

Niebezpieczeństwo oparzenia zimnem 5

Niebezpieczeństwo zranienia. ..... 5

Niebezpieczeństwo ze strony czynnika chłodniczego ..... 5

Unikanie zagrożenia dla dzieci i osób narażonych ..... 6

Szkody materialne 6

Cieżar 6

Użytkowanie zgodne z przeznaczeniem .... 7

Ochrona środowiska ..... 7

Opakowanie....7

Wysłużone urządzenie .....7

Ustawianie i podłączanie ..... 8

Zakres dostawy 8

Dane techniczne 8

Ustawienie urządzenia ..... 8

Głębokość wnęki....8

Ustawianie side-by-side ..... 8

Oszczędzanie energii. 9

Przed pierwszym użyciem ..... 10

Podłączenie do sieci elektrycznej ...10

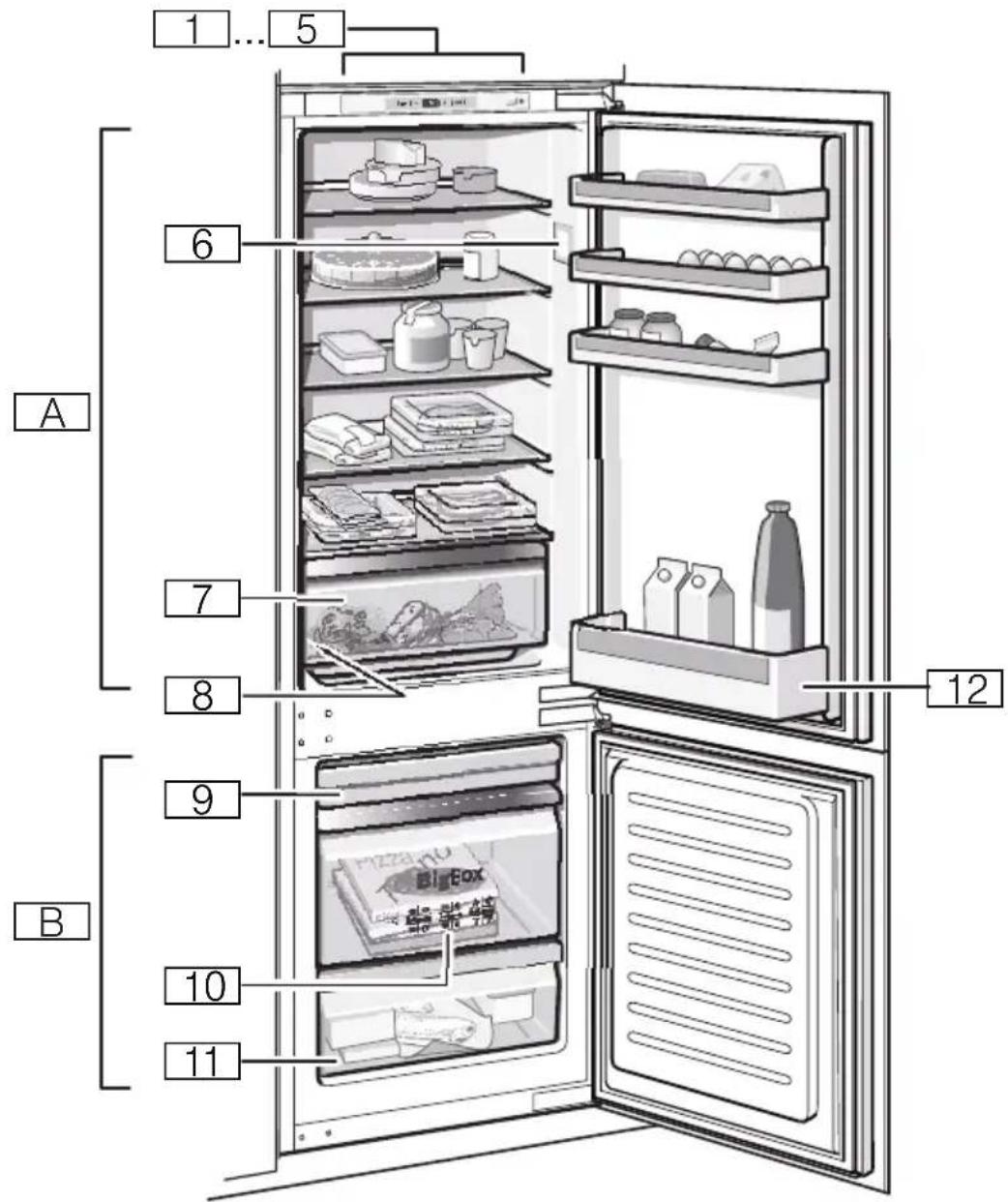

Opis urządzenia 11

Urządzenie....11

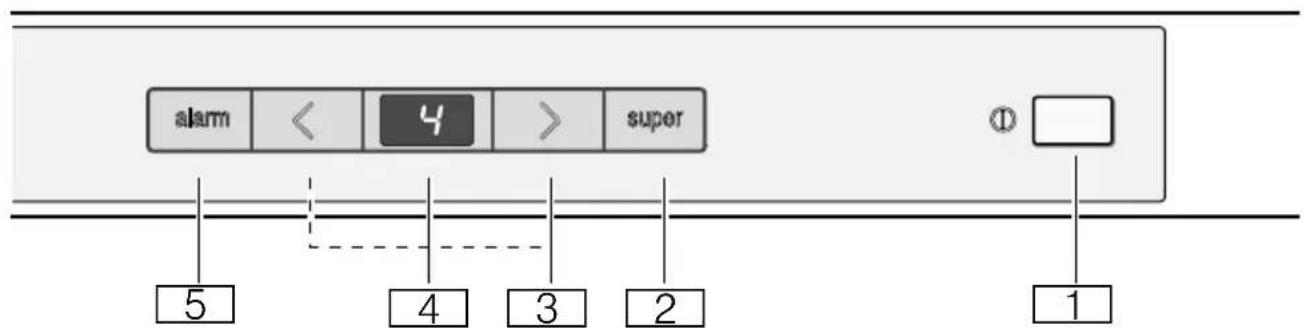

Elementy obsługi .....11

Wyposażenie .....11

Obsługa urządzenia .....12

Włączanie urządzenia. 12

Wyłączenie urządzenia i wyłączenie na dłuższy czas ..... 13

Nastawianie temperatury ..... 13

Funkcja super.... 13

Alarm....14

Alarm drzwi 14

Alarm temperature 14

Komora chłodzenia .....14

Przestrzegać przy wkładaniu produktów 15

Proszę zwracać uwagę na zróżnicowane strefy zimna w komorze chłodzenia ..... 15

Pojemnik na warzywa ..... 15

Zamrażalnik ....16

Maksymalna wydajność zamrażania 16

Całkowite wykorzystanie wydajności zamrażania. ..... 17

Zakup mrożonek 17

Przestrzegać przy rozmieszczaniu.... 17

Zamrażanie świeżych produktów spożywczych. 17

Rozmrażanie mrożonek ..... 18

Rozmrażanie .....19

Komora chłodzenia 19

Zamrażalnik 19

Czyszczenie .....19

Czyszczenie wyposażenia ..... 20

Zapachy 20

Oświetlenie....20

Odglosy 20

Normalne odglosy ..... 20

Zapobieganie powstawaniu hałasu. 20

Usterka, co robić? .....21

Serwis 22

Autotest urządzenia 22

Zlecenie naprawy oraz pomoc w razie usterki. 22

Gwarancja. 22

Wskazówki dotyczące bezpieczeństwa

Urządzenie spełnia wymogi zarządzeń dotyczących przepisów bezpieczeństwa pracy sprzętu elektrycznego i nie powoduje zakłóceń fal radiowych.

Obieg czynnika chłodniczego jest sprawdzony pod względem szczelności.

Wstęp do niniejszej instrukcji

■ Proszę przeczytać i przestrzegać instrukcje użytkowania i montażu. Zawierają one ważne informacje na temat ustawienia, użytkowania i przeglądu urządzenia.
■ Odpowiedzialność producenta jest wykluczona, gdy wskazówki i ostrzeżenia ujęte w instrukcji użytkowania i montażu nie będą przestrzegane.
■ Przechować wszystkie dokumenty do późniejszego wglądu i dla kolejnego użytkownika urządzenia.

Niebezpieczeństwo wybuchu

• Do urządzenia nie wolno wkładać żadnych innych urządzeń elektrycznych (jak np. grzejniki albo elektryczne maszynki do lodów).
  ■ W urządzeniu nie wolno przechowywać żadnych produktów, które zawierają palne gazy aerozolowe (np. dozowniki w aerozolu) ani materiałów wybuchowych.
  ■ Wysokoprocentowe alkohole przechowywać tylko na stojąco w szczelnie zamkniętych butelkach.

Niebezpieczeństwo porażenia prądem

Niewłaściwie przeprowadzony montaż lub naprawa może narazić użytkownika na poważne niebezpieczeństwo.

■ W przypadku uszkodzonego przewodu zasilającego: Natychmiast odłączyć urządzenie od sieci.
■ Naprawę urządzenia zlecić tylko producentowi, serwisowi lub odpowiednio wykwalifikowanemu fachowcowi.

■ Używać tylko oryginalnych części zamiennych producenta. Producent gwarantuje, że tylko te części spełniają wymogi bezpieczeństwa.
■ Przedłużacz przewodu zasilającego można nabyć tylko poprzez serwis.

Niebezpieczeństwo oparzenia zimnem

■ Mrożonek nie wkładać do ust bezpośrednio po wyjęciu z zamrażalnika.
■ Unikać długiego dotykania zamrożonych produktów, lodu i przewodów czynnika chłodniczego w zamrażalniku.

Niebezpieczeństwo zranienia

Pojemniki z napojami zawierającymi dwutlenek węgla moga pęknąć. Nie przechowywać w zamrażalniku pojemników z napojami zawierającymi dwutlenek węgla.

Niebezpieczeństwo ze strony czynnika chłodniczego

Przewody obiegu chłodniczego wypełnione są małą ilością czynnika R600a, nieszkodliwego dla środowiska naturalnego, ale wykazującego właściwości palne. Nie niszczy warstwy ozonowej i nie przyczynia się do efektu cieplarnianego. Uchodzący czynnik chłodniczy może spowodować zranienie oczu lub się zapalić.

■ Nie uszkadzać przewodów.

W przypadku uszkodzenia przewodów:

■ Nie zbliżać otwartego ognia i źródeł zapłonu do urządzenia.
■ Przewietrzyć pomieszczenie.
■ Wyłączyć urządzenie i wyjąć wtyczkę z gniazdka sieciowego.
■ Wezwać serwis.

Unikanie zagrożenia dla dzieci i osób narażonych

Zagrożeniem objęte są:

■ dzieci,
■ osoby ograniczone pod względem fizycznym, psychicznym lub w swojej percepcji otoczenia,
■ osoby nie dysponujące wystarczającą wiedzą odnośnie bezpiecznej obsługi urządzenia.

Podejmowane działania:

■ Upewnić się, że dzieci oraz osoby narażone zrozumiały zagrażające im niebezpieczeństwo.
- Osoba odpowiedzialna za bezpieczeństwo dzieci oraz osoby narażone musi je nadzorować lub poinstruować, gdy obsługują urządzenie.
■ Urządzenie mogą używać dzieci powyżej lat 8.
■ Proszę nadzorować dzieci podczas czyszczenia oraz przeglądu urządzenia.
■ Nie zezwalać dzieciom na zabawę urządzeniem.

Niebezpieczeństwo uduszenia

■ Przy urządzeniach wyposażonych w zamek drzwiowy: klucz przechowywać w miejscu niedostępnym dla dzieci.
■ Opakowania ani jego części nie pozostawiać dzieciom do zabawy.

Szkody materialne

W celu uniknięcia szkód materialnych:

• Nie wchodzić ani nie opierać się na cokole, wysuwanych półkach lub drzwiach.
• Części z tworzywa sztucznego i uszczelki drzwi chronić przed olejami i tłuszczami.
  ■ Przy wyjmowaniu wtyczki trzymać za obudowę wtyczki; nie ciągnąć za przewód.

Cieżar

Przy ustawianiu i przenoszeniu urządzenia pamiętać o tym, że urządzenie jest bardzo ciężkie. → "Miejsce ustawienia" na stronie 8

Użytkowanie zgodne z przeznaczeniem

Użytkowanie urządzenia

■ tylko do chłodzenia i zamrażania produktów spożywczych, oraz do przygotowania lodu.
■ tylko do użytku w prywatnym gospodarstwie domowym oraz lokalach mieszkalnych.
■ tylko zgodnie z niniejszą instrukcją użytkowania.

To urządzenie jest przeznaczone do użytku na wysokości do 2000 metrów nad poziomem morza.

Ochrona środowiska

Opakowanie

Wszystkie materiały są przyjazne dla środowiska i nadają się do recyklingu:

■ Opakowanie należy zutylizować w sposób przyjazny dla środowiska.
■ Informacje na temat możliwości usuwania odpadów można uzyskać w punkcie zakupu urządzenia lub w administracji publicznej.

Wysłużone urządzenie

Dzięki przyjaznej dla środowiska utylizacji można odzyskać wartościowe surowce.

Ostrzeżenie

Dzieci mogą zamknąć się w urządzeniu i udusić się!

■ Pozostawić półki i pojemniki w urządzeniu, aby utrudnić dzieciom wejście do urządzenia.
■ Nie dopuszczać dzieci do wystużonego urządzenia.

Uwaga!

Może uchodzić środek chłodniczy i szkodliwe gazy.

Przewody obiegu środka chłodniczego i izolację chronić przed uszkodzeniem.

1. Wyciągnąć wtyczkę z gniazda sieciowego.
2. Odciąć przewód sieciowy.
3. Urządzenie oddać do specjalistycznego punktu przetwarzania odpadów.

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/09/UE oraz polską UUstawą z dnia 11 września

1. „O zużytym sprzęcie elektrycznym i elektronicznym” (Dz.U. z dn. 23.10.2015 poz. 11688) symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostka, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Ustawianie i podłączanie

Zakres dostawy

Po rozpakowaniu proszę sprawdzić, czy jakaś część nie została uszkodzona podczas transportu.

W razie jakichkolwiek zastrzeżeń należy zwrócić się do punktu zakupu lub do naszego serwisu.

→ "Serwis" na stronie 22

Dostawa składa się z następujących części:

■ Urządzenie do zabudowania
■ Wyposażenie (zależnie od modelu)
■ Materiał montażowy
■ Instrukcja użytkowania
■ Instrukcja montażu
■ Wykaz punktów serwisowych
Gwarancja
■ Informacje odnośnie zużycia energii elektrycznej i odgłosów podczas pracy urządzenia

Dane techniczne

Środek chłodniczy, pojemność użytkowa i inne dane techniczne znajdują się na tabliczce znamionowej.

→ "Opis urządzenia" na stronie 11

Ustawienie urządzenia

Miejsce ustawienia

Im więcej czynnika chłodniczego zawiera urządzenie, tym większe musi być pomieszczenie, w którym stoi urządzenie. W zbyt małym pomieszczeniu może, w przypadku przecieku, powstać zapalna mieszanina gazu z powietrzem.

Pomieszczenie musi być tak duże, aby na każde 8 g czynnika chłodniczego w urządzeniu przypadał co najmniej 1 m³ pomieszczenia. Ilość czynnika

chłodniczego, którą zawiera urządzenie, podana jest na tabliczce znamionowej we wnętrzu urządzenia.

→ "Opis urządzenia" na stronie 11

Waga urządzenia może wynosić do 70 kg – w zależności od modelu.

Dopuszczalna temperatura pomieszczenia

Dopuszczalna temperatura pomieszczenia jest zależna od klasy klimatycznej urządzenia.

Dane odnośnie klasy klimatycznej znajdują się na tabliczce znamionowej.

→ "Opis urządzenia" na stronie 11

Klasa klimatyczna	Dopuszczalna temperatura pomieszczenia
SN +10 °C ... 32 °C
N +16 °C ... 32 °C
ST +16 °C ... 38 °C
T +16 °C ... 43 °C

Urządzenie jest w pełni sprawne w zakresie dopuszczalnej temperatury pomieszczenia.

Jeśli urządzenie klasy klimatycznej SN zostaje eksploatowane przy niższej temperaturze pomieszczenia, wtedy można wykluczyć wystąpienie uszkodzeń urządzenia do temperatury pomieszczenia wynoszącej +5 °C.

Głębokość wnęki

Zalecana głębokość wnęki dla tego urządzenia: 56 cm. Przy mniejszej głębokości wnęki – co najmniej 55 cm – może się nieznacznie podwyższyć pobór energii.

Ustawianie side-by-side

Ustawienie urządzeń obok siebie jest możliwe tylko przy zachowaniu minimalnego odstępu 15 cm.

Oszczędzanie energii

Jeżeli urządzenie będzie użytkowane zgodnie z poniższymi wskazówkami, to pobór prądu zostanie zredukowany.

Wskazówka: Rozmieszczenie elementów wyposażenia nie wywiera wpływu na zużycie energii przez urządzenie.

Ustawienie urządzenia
Chronić urządzenie przed bezpośrednim nasłonecznieniem.	Przy niższej temperaturze otoczenia urządzeniemusi rzadziej chłodzić i dzięki temu zużywa mniej energii.
Urządzenie ustawić w jak największym odstępie od grzejników, kuchenki i innych źródeł ciepła:Do kuchenek elektrycznych lub gazowych: 3 cm.Do pieca olejowego lub węglowego: 30 cm.
Wskazówka:Jeżeli nie jest to możliwe, to należy umieścić płytę izolacyjną pomiędzy urządzeniem a źródłem ciepła.
Wybrać miejsce ustawienia w pomieszczeniu o temperaturze około 20 °C.
Wykorzystać niszę o głębokości 56 cm.Uwaga!Niebezpieczeństwo poparzenia!Pojedyncze części urządzenia rozgrzewają się podczas pracy. Dotknięcie tych części może spowodować poparzenie.	Powietrze przy tylnej ściance urządzenia nie ogrzewa się tak mocno. Urządzenie pobiera mniej prądu przy dobrym odpływie ciepłego powietrza.
Nie zasłaniać lub zakrywać otworów wentylacyjnych.
Codziennie wietrzyć pomieszczenie.

Używanie urządzenia
Drzwi otwierać na możliwe krótki czas.	Powietrze w urządzeniu nie ogrzewa się tak mocno.Urzadzenie musi rzadziej chłodzić i dzięki temu zużywa mniej energii.
Zakupione produkty spożywcze transportować w torbie-chłodziarce i szybko przełoż być do urządzenia.
Gorące potrawy i napoje ochłodzić przed włożeniem do urządzenia.
Mrożonki przeznaczone do rozmrożenia włożyć do komory chłodzenia, aby wykorzystać ich zimno do chłodzenia innych produktów.
Zawsze pozostawić trochę miejsca pomiędzy produktami spożywczymi a tylną ścianką.	Cyrkulacja powietrza jest wtedy zapewniona i wilgotność powietrza nie ulega zmianom. Urządzenie musi rzadziej chłodzić i dzięki temu zużywa mniej energii.
Szczelnie zapakować produkty spożywcze.

Używanie urządzenia

Tylną ściankę urządzenia oczyścić raz w roku odkurzaczem.

Nie zasłaniać lub zakrywać otworów wentylacyjnych.

Powietrze przy tylnej ściance urządzenia nie ogrzewa się tak mocno. Urządzenie pobiera mniej prądu przy dobrym odpływie ciepłego powietrza.

Przed pierwszym użyciem

1. Wyjąć materiały informacyjne i usunąć taśmy klejące oraz folię ochronną.
2. Wyczyścić urządzenie. → "Czyszczenie" na stronie 19

Podłączenie do sieci elektrycznej

Uwaga!

Nie podłączać urządzenia do elektronicznych wtyczek energooszczędnych.

Wskazówka: Urządzenie można podłączyć do falowników sterowanych sieciowo, jak i sinusowo. Falowniki sterowane sieciowo są stosowane do paneli ogniw słonecznych bezpośrednio podłączonych do ogólnych sieci energetycznych. W przypadku instalacji autonomicznych, falownik musi być sterowany sinusowo. Instalacje autonomiczne – np. na statkach lub w chatach górskich – nie mają żadnego bezpośredniego przyłącza do ogólnej sieci energetycznej.

1. Po ustawieniu urządzenia należy poczekać z podłączeniem co najmniej 1 godzinę, aby uniknąć uszkodzenia sprężarki.
2. Urządzenie podłączyć poprzez uziemione gniazdko zainstalowane zgodnie z obowiązującymi przepisami. Gniazdko musi spełniać następujące wymagania: Gniazdko 220 V ... 240 V Przewód ochronny 50 Hz Bezpiecznik 10 A ... 16 A Poza Europa: Sprawdzić, czy podana specyfikacja prądu dla urządzenia jest zgodna z parametrami sieci prądowej. Dane dotyczące urządzenia znajdują się na tabliczce znamionowej. → "Opis urządzenia" na stronie 11
3. Podłączyć urządzenie do gniazdka znajdującego się w pobliżu urządzenia. Gniazdko musi być łatwo dostępne także po ustawieniu urządzenia na przewidzianym miejscu.

Opis urządzenia

Proszę otworzyć ostatnią składaną kartkę z rysunkami. Pomiędzy nabytym urządzeniem a rysunkami mogą występować niewielkie różnice uwarunkowane wyposażeniem.

A Komora chłodzenia
B Zamrażalnik

1...5 Elementy obsługi
6 Oświetlenie
7 Pojemnik na warzywa
8 Tabliczka znamionowa
9 Taca na owoce jagodowe
10 Kalendarz mrożonek
11 Pojemnik na mrożonki
12 Półka na duże butelki

Elementy obsługi

→ Rysunek 2

1 Przycisk ① Włącza lub wyłącza urządzenie.
2 Przycisk super Włącza lub wyłącza funkcję super.
3 Przycisk </> Komora chłodzenia Nastawia temperaturę komory chłodzenia.
4 Wskaźnik temperatury dla komory chłodzenia Wskazuje nastawioną temperaturę w °C.
5 Przycisk alarm Wyłącza dźwiękowy sygnał ostrzegawczy.

Wyposażenie

(nie dla wszystkich modeli)

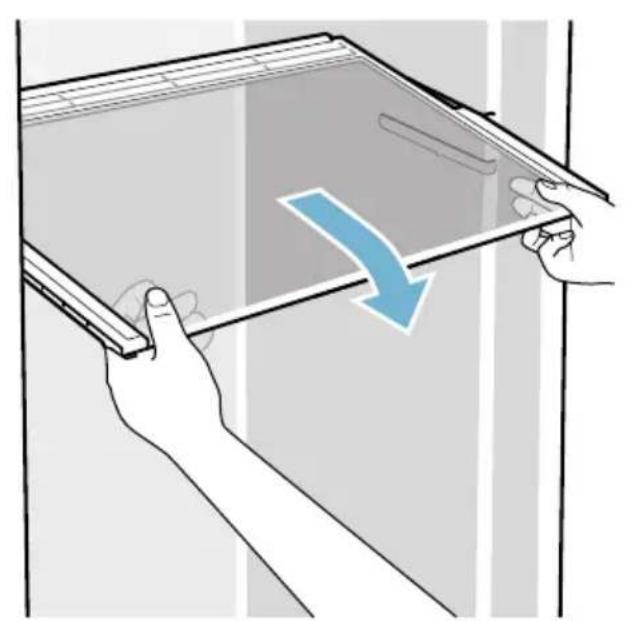

Półka

→ Rysunek 3

Wysokość półki można zmieniać:

■ Pociągnąć i wyjąć półkę.

Pojemnik

→ Rysunek 4

Pojemnik można wyjmować:

Wysunąć pojemnik do oporu, unieść z przodu do góry i wyjąć.

Półka

→ Rysunek 5

Półki w drzwiach można wyjmować:

■ Unieść półki do góry i wyciągnąć.

Kalendarz mrożonek

→ Rysunek 1/10

Kalendarz mrożonek podaje w miesiącach maksymalny okres przechowywania przy nieprzerwanym występowaniu temperatury -18 °C.

Foremka do lodu

Kostki lodu można przygotować w następujący sposób:

1. Foremkę do lodu napełnić wodą do 34 wysokości i postawić w zamrażalniku.

Wskazówka: Przymarznięta foremkę do lodu uwolnić tylko tępym przedmiotem (np. trzonem łyżki).

1. W celu wyjęcia kostek lodu przytrzymać foremkę do lodu krótko pod bieżącą wodą lub lekko wygiąć.

Akumulator zimna

W przypadku przerwy w dopływie prądu lub zakłóceń:

■ Akumulator zimna opóźnia rozmrożenie się przechowywanych mrożonek.

Wskazówka: Okres przechowywania jest najdłuższy, gdy akumulator zimna leży na najwyższej półce na produktach spożywczych.

Akumulator zimna można wyjąć do krótkotrwałego chłodzenia produktów spożywczych, np. w torbie-chłodziarcę.

Obsługa urządzenia

Włączanie urządzenia

1. Nacisnąć przycisk ①. Urządzenie zaczyna chłodzić. Sygnał ostrzegawczy i świejący się przycisk alarm sygnalizują, że w zamrażalniku jest jeszcze za ciepło.
2. Nacisnąć przycisk alarm. Dźwiękowy sygnał ostrzegawczy wyłącza się.
3. Nastawić żadana temperaturę. → "Nastawianie temperatury" na stronie 13

Wskazówki dotyczące pracy urządzenia

■ Po włączeniu urządzenia może upłynąć parę godzin, zanim nastawione temperatury zostaną osiągnięte. Przed osiągnięciem wymaganej temperatury nie wkładać żadnych produktów spożywczych.
Zamrażalnik nie pokrywa się lodem dzięki całkowicie automatycznemu systemowi NoFrost. Odmrażanie nie jest konieczne.
Czołowe ścianki urządzenia są częściowo lekko ogrzewane co zapobiega kondensacji wody w obszarze uszczelnienia drzwi.
Jeżeli po zamknięciu drzwi komory zamrażania te nie dają się natychmiast ponownie otworzyć, proszę poczekać chwilę, aż wyrówna się powstałe podciśnienie.

Wyłączenie urządzenia i wyłączenie na dłuższy czas

Wyłączanie urządzenia

■ Nacisnąć przycisk Ⓗ. Urządzenie przestaje chłodzić.

Wyłączanie na dłuższy czas

Jeżeli urządzenie nie będzie używane przez dłuższy czas:

1. Nacisnąć przycisk ①. Urządzenie przestaje chłodzić.
2. Wyjąć wtyczkę z gniazdka sieciowego lub wyłączyć bezpiecznik.
3. Wyczyścić urządzenie.
4. Urządzenia pozostawić otwarte.

Nastawianie temperatury

Zalecana temperatura

Komora chłodzenia: +4 °C

Komora chłodzenia

Naciskać przycisk tak długo, aż wskaźnik pokaże wymaganą temperaturę.

Zamrażalnik

Temperatura w komorze chłodzenia wpływa na temperaturę w zamrażalniku. Aby zmienić temperaturę w zamrażalniku proszę zmienić temperaturę w komorze chłodzenia. Wyższe nastawienie temperatury w komorze chłodzenia powoduje wyższą temperaturę w zamrażalniku.

Naklejka OK

(nie dla wszystkich modeli)

Za pomocą naklejki OK można sprawdzić, czy temperatura w komorze chłodzenia osiągnęła +4 °C lub mniej.

Jeśli naklejka nie pokazuje OK, wtedy proszę stopniowo obniżać temperaturę.

Po uruchomieniu urządzenia może upłynąć nawet do 12 godzin, zanim zostanie osiągnięta nastawiona temperatura.

Prawidłowe nastawienie

Funkcja super

Przy włączonej funkcji super uzyskiwana zostaje niższa temperatura w zamrażalniku i w komorze chłodzenia.

Funkcję super włączać np.:

■ w celu szybkiego i całkowitego zamrożenia produktów spożywczych
4 ... 6 godzin przed włożeniem produktów spożywczych powyżej 2 kg
■ w celu wykorzystania maksymalnej wydajności zamrażania

Wskazówka: Po włączeniu funkcji super urządzenie może pracować głośniej.

Po około 2 ½ dnia urządzenie przełącza się na normalny tryb pracy.

Włączanie/wyłączanie funkcji super:

Nacisnąć przycisk super. Jeżeli funkcja super jest włączona, to przycisk się świeci.

Alarm

Alarm drzwi

Alarm drzwi (długi sygnał) włącza się, jeżeli drzwi urządzenia są otwarte dłużej niż 1 minutę.

■ Zamknąć drzwi lub nacisnąć przycisk alarm.
Dźwiękowy sygnał ostrzegawczy zostaje wyłączony.

Alarm temperature

Gdy w zamrażalniku jest za ciepło, wtedy włącza się alarm temperatury (sygnał przerywany).

Uwaga!

Podczas rozmrażania mogą rozwinąć się bakterie i zepsuć mrożonki

Lekko rozmrożonych i rozmrożonych produktów nie wolno ponownie zamrażać.

Ponownie zamrozić dopiero po ugotowaniu lub usmażeniu. Wtedy nie wykorzystywać maksymalnego dopuszczalnego okresu przechowywania.

Wskazówka: Alarm nie powinien wzbudzać Państwa niepokoju w następujących przypadkach:

■ Urządzenie zostaje włączone.
Włożono duże ilości świeżych produktów spożywczych.
- Drzwiczki zamrażalnika są otwarte zbyt długo.

Wyświetlenie najwyższej temperatury i wyłączenie sygnału ostrzegawczego:

■ Nacisnąć przycisk alarm.

Wskaźnik pokazuje przez chwilę najwyższą (najcieplejszą) temperaturę, jaka panowała w zamrażalniku. Następnie wskaźnik pokazuje nastawioną temperaturę. Od tego momentu zostanie na nowo wyznaczona i wyświetlona najcieplejsza temperatura.

Wskazówka: Przycisk alarm świeci się dopóki nastawiona temperatura nie zostanie ponownie osiągnięta.

Komora chłodzenia

Komora chłodzenia nadaje się przechowywania mięsa, kiełbasy, ryb, nabiału, jajek, gotowych potraw i pieczywa.

Temperaturę można nastawiać w zakresie od +2 °C ... +8 °C.

W chłodziarcę można, przez krótki > średni okres czasu, przechowywać także bardzo łatwo psujące się produkty spożywcze. Im niżej nastawiona temperatura, tym wolniej przebiegają procesy enzymatyczne, chemiczne, jak również procesy związane z zepsuciem się produktu przez mikroorganizmy. Temperatura wynosząca +4 °C lub niższa zapewnia optymalne warunki utrzymywania świeżości i bezpieczeństwo przechowywanych produktów spożywczych.

Przestrzegać przy wkładaniu produktów

■ Przechowywać świeże, nieuszkodzone produkty spożywcze. Dzięki temu dłużej zachowana zostanie jakość i świeżość produktów.
■ W przypadku gotowych potraw i produktów zapakowanych nie przekraczać podanego przez producenta terminu ważności lub przydatności do spożycia.
- Aby zachować aromat, kolor i świeżość produktów, proszę je wkładać dobrze zapakowane lub przykryte. W ten sposób zapobiega się przeniesieniu smaku i przebarwieniu części z tworzywa sztucznego. - Gorące potrawy i napoje schłodzić przed włożeniem do komory chłodzenia.

Proszę zwracać uwagę na zróżnicowane strefy zimna w komorze chłodzenia

Na skutek cyrkulacji powietrza w komorze chłodzenia powstają zróżnicowane strefy zimna.

Najzimniejsza strefa

Najzimniejsza strefa znajduje się pomiędzy strzałką zaznaczoną z boku i leżącą pod nią półką.

→ Rysunek 6

Wskazówka: W najzimniejszej strefie proszę przechowywać łatwo psujące się produkty spożywcze (np. ryby, wędliny oraz mięso).

Najcieplejsza strefa

Najcieplejsza strefa znajduje się przy drzwiach u góry.

Wskazówka: W najcieplejszej strefie proszę przechowywać np. twardy ser i masło. Ser rozwija swój aromat a masło daje się łatwo rozsmarować.

Pojemnik na warzywa

→ Rysunek 1/7

Pojemnik na warzywa jest idealnym miejscem do przechowywania świeżych warzyw i owoców. Warzywa liściaste zachowują dłużej świeżość przy wysokiej wilgotności. Warzywa i owoce powinny być przechowywane przy nieco mniejszej wilgotności.

Wskazówki

Aby wrażliwe na działanie niskiej temperatury owoce (np. ananasy, banany, papaja, owoce cytrusowe) oraz warzywa (np. bakłażan, ogórek, cukinia, papryka, pomidory oraz kartofle) zachowały idealną jakość oraz aromat, powinny być przechowywane poza lodówką w temperaturze ok. + 8 °C ... +12 °C.
W pojemniku na warzywa może się wytworzyć skondensowana woda – w zależności od przechowywanej ilości oraz rodzaju produktów. Wytrzeć skondensowaną wodę suchą ściereczką.

Zamrażalnik

Zamrażalnik nadaje się do:

■ przechowywania mrożonek,
■ przygotowania lodu w kostkach,
■ zamrażania produktów spożywczych.

Temperatura w zamrażalniku jest zależna od temperatury w komorze chłodzenia.

Poprzez zamrażanie można przechowywać łatwo psujące się produkty spożywcze przez długi okres czasu bez znaczących strat jakości, ponieważ w niskiej temperaturze proces psucia się produktów spożywczych jest mocno zwolniony lub nawet zatrzymany. Wygląd, aromat i wszystkie cenne składniki pozostają w dużej mierze zachowane.

Czas od włożenia świeżych produktów spożywczych do ich całkowitego zamrożenia jest zależny od następujących czynników:

■ nastawiona temperatura
■ rodzaj produktu spożywczego
■ stan napełnienia zamrażalnika
- ilość i rodzaj przechowywanych produktów

Maksymalna wydajność zamrażania

Maksymalna wydajność zamrażania określa ilość produktów spożywczych, które w ciągu 24 godzin mogą zostać całkowicie zamrożone.

Dane dotyczące maksymalnej wydajności zamrażania, podane są na tabliczce znamionowej.

→ "Opis urządzenia" na stronie 11

W celu wykorzystania maksymalnej zdolności zamrażania proszę włączyć funkcję super 24 godziny przed włożeniem nowych produktów.

Warunki dla maksymalnej wydajności zamrażania

1. Około 24 godziny przed włożeniem świeżych produktów: włączyć funkcję super.
2. Wyjąć pojemniki z zamrażalnika i poukładać produkty spożywcze bezpośrednio na półkach i na dnie zamrażalnika.
3. Najpierw zapełnić produktami spożywczymi najwyższą półkę. Tam najszybciej ulegają całkowitemu zamrożeniu.
4. Jeśli najwyższa półka nie wystarcza, to pozostałe produkty układać na niższy półkach zaczynając z przodu po prawej stronie.
5. Nowe produkty spożywcze zamrażać blisko bocznych ścianek.

Całkowite wykorzystanie wydajności zamrażania

W celu przechowywania maksymalnej ilości mrożonek:

■ wyjąć wszystkie elementy wyposażenia.
Ułożyć produkty spożywcze bezpośrednio na półkach oraz na dnie zamrażalnika.

Zakup mrożonek

■ Zwracać uwagę na to, aby opakowania nie były uszkodzone.
■ Nie przekraczać terminu przydatności do spożycia.
- Temperatura w zamrażarce sklepowej powinna wynosić –18 °C lub niżej.
■ Mrożonki transportować do domu w torbie-chłodziarce i natychmiast przełożyć do zamrażalnika.

Przestrzegać przy rozmieszczaniu

■ Większe ilości świeżych produktów spożywczych zamrażać na górnej półce.
Tam szczególnie szybko i korzystnie ulegają zamrożeniu.
■ Produkty układać płasko na półkach lub w pojemnikach na mrożonki.
■ Produkty spożywcze przeznaczone do zamrożenia nie powinny się stykać z już zamrożonymi produktami. W razie potrzeby przełożyć zamrożone produkty do pojemników na mrożonki.
■ Proszę wsunąć pojemnik na mrożonki całkowicie do urządzenia, aby zapewnić niezakłóconą cyrkulację powietrza w urządzeniu.

Zamrażanie świeżych produktów spożywczych

Do zamrażania używać tylko świeżych produktów dobrej jakości.

Produkty spożywcze konsumowane w postaci gotowanej, smażonej lub pieczonej lepiej się nadają do zamrożenia niż artykuły spożywane na surowo.

Przed zamrożeniem należy odpowiednio przyrządzić produkty spożywcze, żeby jak najlepiej utrzymać ich wartości odżywcze, aromat i kolor:

■ Warzywa: umyć, rozdrobnić, blanszować.
■ Owoce: umyć, usunąć pestki i ewentualnie obrać, ewentualnie dodać cukier lub roztwór kwasu askorbinowego.

Wskazówki znajdą Państwo w literaturze specjalistycznej.

Do zamrażania nadaje się

■ pieczywo
■ ryby oraz owoce morza
■ mięso
■ drób i dziczyzna
■ warzywa, owoce i zioła
■ jajka bez skorupki
■ produkty mleczne jak ser, masło i twaróg
gotowe potrawy i reszty dań, jak np. zupy, smażone mięso, smażone ryby, potrawy ziemniaczane, zapiekanki i desery

pl Zamrażalnik

Do zamrażania nie nadają się

• różne rodzaje warzyw, które zazwyczaj spożywane są w postaci surowej, jak np. zielona sałata lub rzodkiewki
  ■ jajka w skorupce lub ugotowane na twardo
  winogrona
  ■ całe jabłka, gruszki i brzoskwinie
• jogurt, zsiadłe mleko, kwaśna śmietana, Creme Fraiche lub majonez

Opakowanie mrożonek

Właściwy rodzaj opakowania i wybór materiału decyduje o utrzymaniu jakości produktu spożywczego i zapobiega powstawaniu oparzeliny zamrażalniczej.

1. Włożyć produkt do opakowania.
2. Wycisnąć powietrze.
3. Szczelnie zamknąć opakowanie, aby produkty spożywcze nie straciły smaku ani nie uległy wysuszeniu.
4. Zapisać na opakowaniu zawartość i datę zamrożenia.

Odpowiednie opakowanie:

■ Folia z tworzywa sztucznego
■ Wąż foliowy z polietylenu (PE)
■ Folia aluminiowa
■ Pojemniki do zamrażania

Odpowiednie zamknięcia:

• Okrągłe gumki
  ■ Klipsy z tworzywa sztucznego
  ■ Taśmy klejące odporne na działanie niskiej temperatury

Nieodpowiednie opakowania:

■ Papier do pakowania
■ Papier pergaminowy
Celofan
■ Worki na śmieci i używane reklamówki

Okres przechowywania mrożonek przy -18 °C

ryby, wędliny, gotowe potrawy, pieczywo i ciasto:	do 6 miesięcy
mięso, drób: do 8 miesięcy

owoce, warzywa: do 12 miesięcy

Rozmrażanie mrożonek

Metodę rozmrażania należy dostosować do rodzaju produktu spożywczego i jego przeznaczenia, żeby w moźliwie wysokim stopniu utrzymać jego jakość.

Metody rozmrażania:

■ w komorze chłodzenia (nadaje się szczególnie do produktów spożywczych takich jak ryby, mięso, sery, twaróg)
■ w temperaturze pokojowej (chleb)
■ w kuchence mikrofalowej (produkty spożywcze do natychmiastowego spożycia lub przygotowania)
■ w piekarniku/kuchence (produkty spożywcze do natychmiastowego spożycia lub przygotowania)

Uwaga!

Lekko rozmrożonych i rozmrożonych produktów nie wolno ponownie zamrażać. Produkty można ponownie zamrozić po przygotowaniu (ugotowaniu lub upieczeniu) jako gotowe danie. Nie wykorzystywać wtedy maksymalnego dopuszczalnego okresu przechowywania mrożonek.

Rozmrażanie

Komora chłodzenia

Podczas pracy agregatu chłodzącego wydzielają się skropliny lub tworzy się szron na tylnej ściance urządzenia. Wynika to z zasady działania urządzenia. Skroplin lub szronu nie trzeba wycierać. Tylna ścianka odszrania się automatycznie. Woda kondensacyjna spływa do rynny na skropliny.

→ Rysunek 7

Z rynny na skropliny woda spływa do zbiornika kondensatu i tam wyparowuje.

Wskazówka: Rynnę na skropliny i otwór odpływowy utrzymywać w czystości, aby skroplona woda mogła odpływać bez przeszkód oraz aby nie tworzyły się nieprzyjemne zapachy.

Zamrażalnik

Zamrażalnik nie pokrywa się lodem dzięki całkowicie automatycznemu systemowi NoFrost. Rozmrażanie jest zbyteczne.

Czyszczenie

Uwaga!

Zapobiegać uszkodzeniom urządzenia i elementów wyposażenia.

Nie wolno stosować żadnych środków czyszczących zawierających piasek, związki chloru, kwasy lub rozpuszczalniki.
Nie wolno stosować żadnych szorujących ani drapiących gąbek. Metalowe powierzchnie mogą ulec korozji.
Półek i pojemników nie wolno nigdy myć w zmywarkach do naczyń. Części te mogą się zdeformować.

Proszę postępować w następujący sposób:

1. Wyłączyć urządzenie.
2. Wyjąć wtyczkę z gniazdka sieciowego lub wyłączyć bezpiecznik.
3. Wyjąć produkty spożywcze i ułożyć w chłodnym miejscu. Jeżeli są: położyć akumulatory zimna na mrożonkach.
4. Jeśli występuje: poczekać, aż warstwa szronu się rozmrozi.
5. Urządzenie czyścić miękką ścierką używając letniej wody z dodatkiem małej ilości środka do mycia naczyń o neutralnym odczynie pH.
   Woda z płynem nie może się dostać do oświetlenia lub poprzez otwór odpływowy do obszaru parownika.
6. Uszczelkę drzwi umyć czystą wodą i dokładnie wytrzeć do sucha.
7. Ponownie podłączyć i włączyć urządzenie oraz włożyć produkty spożywcze.

Uwaga!

pl Zapachy

Czyszczenie wyposażenia

W celu wyczyszczenia ruchomych części należy wyjąć je z urządzenia. → "Wyposażenie" na stronie 11

Rynna na skropliny

→ Rysunek 7

Rynnę na skropliny i otwór odpływowy należy czyścić regularnie wacikiem na patyczku lub t.p., aby skroplona woda mogła swobodnie odpływać.

Zapachy

W przypadku wystąpienia nieprzyjemnych zapachów należy:

1. Wyłączyć urządzenie przyciskiem włączanie/wyłączanie ①.
2. Wyjąć z urządzenia wszystkie produkty spożywcze.
3. Wymyć wnętrze.→ "Czyszczenie" na stronie 19
4. Wyczyścić wszystkie opakowania.
5. Szczelnie zapakować produkty spożywcze o intensywnym zapachu, aby zapobiec powstawaniu nieprzyjemnych zapachów.
6. Ponownie włączyć urządzenie.
7. Rozmieścić produkty spożywcze.
8. Po upływie 24 godzin sprawdzić, czy ponownie powstał jakiś zapach.

Oświetlenie

Urządzenie wyposażone jest w oświetlenie diodowe LED nie wymagające przeglądu ani konserwacji.

Wykonanie naprawy oświetlenia jest dozwolone tylko serwisowi i uprawnionym specjalistom.

Odgłosy

Normalne odgłosy

Buczenie: Silnik pracuje, np. agregat chłodniczy, wentylator.

Kipienie, bulgotanie lub szum: Czynnik chłodniczy przepływa w przewodach.

Klikanie: Silnik, przełącznik lub zawór magnetyczny włącza i wyłącza się.

Trzeszczenie: odbywa się automatyczne odszranianie.

Zapobieganie powstawaniu hałasu

Urządzenie stoi nierówno:

wypoziomować urządzenie za pomocą poziomicy. W razie potrzeby podłożyć podkładkę.

Pojemniki, półki lub regały chwieją się lub zacinają się: sprawdzić ruchome elementy wyposażenia i ewentualnie włożyć je na nowo.

Butelki lub naczynia dotykają się: rozsunąć butelki lub naczynia.

Usterka, co robić?

Przed wezwaniem serwisu prosimy o sprawdzenie w oparciu o poniższą tabelę, czy usterkę można usunąć we własnym zakresie.

Rzeczywista temperatura różni się znacznie od nastawienia.

Wyłączyć urządzenie na 5 minut.→ "Wyłączenie urządzenia i wyłączenie na dłuższy czas" na stronie 13Jeżeli temperatura jest za wysoka, to po kilku godzinach ponownie sprawdzić temperaturę.Jeżeli temperatura jest za niska, to na drugi dzień ponownie sprawdzić temperaturę.

Nie świeci się żaden wskaźnik.
Wtyczka nie jest prawidłowo włóżona do gniazdka sieciowego.	Podłączyć wtyczkę.
Zadziałał bezpiecznik.	Sprawdzić bezpieczniki.
Przerwa w dopływie prądu.	Sprawdzić, czy jest napięcie.

Na wskaźniku pojawia się E....
System elektroniczny rozpoznat błąd.	Wezwać serwis.→ "Serwis" na stronie 22

Urządzenie nie chłodzi, świeci się wskaźnik oraz oświetlenie.
Włączony tryb ekspozycyjny.	Włączanie autotestu urządzenia.→ "Serwis" na stronie 22Po zakończeniu programu urządzenie wraca do normalnego trybu pracy.

Serwis

Jeśli nie udało się Państwu usunąć usterki, prosimy zwrócić się do naszego serwisu. Pracownicy serwisu znajdą odpowiednie rozwiązanie, co pozwoli uniknąć zbędnych przyjazdów techników.

Dane kontaktowe najbliższego serwisu można znaleźć tutaj lub w dołączonym wykazie punktów serwisowych.

Serwisowi należy podać numer urządzenia (E-Nr.) oraz numer seryjny (FD), który znajduje się na tabliczce znamionowej.

→ "Opis urządzenia" na stronie 11

Proszę zaufać kompetencji producenta. Tym samym zapewniona zostanie naprawa przeprowadzona przez profesjonalny serwis dysponujący oryginalnymi częściami zamiennymi.

Autotest urządzenia

Urządzenie posiada program autotestu wskazujący usterki, które mogą zostać usunięte przez serwis.

1. Wyłączyć urządzenie i zaczekać 5 minut.
2. Włączyć urządzenie.
3. W ciągu pierwszych 10 sekund od włączenia wcisnąć przycisk super na 3 ... 5 sekund i przytrzymać wciśnięty. Rozpoczyna się autotest urządzenia. Podczas autotestu słychać od czasu do czasu długi sygnał dźwiękowy.

Jeżeli po zakończeniu autotestu słychać 2 sygnały dźwiękowe i zostaje wyświetlona ustawiona temperatura, oznacza to, że urządzenie jest sprawne.
Jeżeli po zakończeniu autotestu słychać 5 sygnałów dźwiękowych i przycisk super zamrażalnika miga przez 10 sekund: zawiadomić serwis.

Po zakończeniu programu urządzenie wraca do normalnego trybu pracy.

Zlecenie naprawy oraz pomoc w razie usterki

Adresy serwisów w poszczególnych krajach znajdują się w załączonym spisie autoryzowanych serwisów.

PL 801 191 534

Gwarancja

Bliższych informacji na temat okresu i warunków gwarancji obowiązujących w Państwa kraju udziela serwis i handel specjalistyczny; informacje te są również dostępne na naszej stronie internetowej.

1

2
