Typ produktu	Okap kuchenny
Marka	Smeg
Model	KS89DE
Wersja	Zasysająca lub filtrująca (transformowalna)
Minimalna odległość od płyty gazowej	750 mm
Minimalna odległość od płyty elektrycznej	650 mm
Średnica wylotu powietrza (silnik)	150 mm (z redukcją do 120 mm)
Filtr przeciwtłuszczowy	Metalowy, wymagane regularne czyszczenie
Filtr węglowy (opcjonalny)	Aktywowany węgiel, do wersji filtrującej
Oświetlenie	LED (klasa 1M) lub halogen (G4, 20W, 12V)
Sterowanie	Panel przyciskowy / pokrętła / pojemnościowy (w zależności od wersji)
Prędkości silnika	3 prędkości + tryb intensywny (czasowy)
Funkcje specjalne	Opóźnione wyłączanie (30'), tryb 24H, blokada klawiatury, alarm filtrów
Alarm czyszczenia filtrów metalowych	Po 100 godzinach pracy (sygnalizacja FF)
Alarm wymiany filtrów węglowych	Po 200 godzinach pracy (sygnalizacja EF)
Napięcie zasilania	230 V ~ 50 Hz
Klasa ochronności	I (wymaga uziemienia)
Gwarancja	Smeg (szczegóły w książeczce gwarancyjnej)
Serwis techniczny	Infolinia: 199.135.135.*
Instalacja	Ścienna lub wyspowa (zależnie od modelu)
Możliwość recyrkulacji	Tak, z filtrami węglowymi
Wymiana filtrów węglowych	Co 6 miesięcy lub przy sygnalizacji EF
Czyszczenie filtrów metalowych	Co miesiąc w zmywarce lub ręcznie
Wymiana oświetlenia LED	Wymiana całego reflektorka przez serwis
Wymiana oświetlenia halogenowego	Wymiana żarówki G4 przez użytkownika

Często zadawane pytania - KS89DE SMEG

Jak prawidłowo zainstalować okap Smeg KS89DE?

Należy zachować minimalne odległości: 750 mm od płyty gazowej i 650 mm od elektrycznej. Okap montuje się na ścianie za pomocą dołączonych haków lub wsporników. Ważne jest wypoziomowanie i bezpieczne przymocowanie za pomocą kołków rozprężnych. W przypadku wersji filtrującej należy zainstalować filtry węglowe.

Jak wybrać tryb zasysania lub filtracji?

W trybie zasysającym powietrze jest wyprowadzane na zewnątrz przez kanał o średnicy min. 120 mm. W trybie filtrującym okap wyposażony w filtry węglowe oczyszcza powietrze i zawraca je do pomieszczenia przez boczne kratki w kominie. Aby zmienić tryb, należy zdjąć lub założyć filtry węglowe.

Jak często czyścić filtry metalowe?

Filtry metalowe przeciwtłuszczowe należy czyścić co najmniej raz w miesiącu (lub częściej przy intensywnym użytkowaniu). Można je myć ręcznie z neutralnym detergentem lub w zmywarce. Regularne czyszczenie zapobiega ryzyku pożaru i zapewnia wydajność okapu.

Kiedy wymienić filtry węglowe?

Filtry węglowe należy wymieniać co 6 miesięcy lub gdy na panelu pojawi się sygnalizacja EF. Nie można ich myć ani regenerować. Wymiana jest konieczna w wersji filtrującej, aby skutecznie pochłaniać zapachy.

Co oznaczają sygnały FF i EF na panelu?

FF oznacza konieczność czyszczenia metalowych filtrów przeciwtłuszczowych (po 100 godzinach pracy). EF oznacza konieczność wymiany filtrów węglowych i czyszczenia metalowych (po 200 godzinach). Ignorowanie tych sygnałów może obniżyć wydajność okapu.

Jak zresetować alarm filtrów?

Aby zresetować alarm filtrów, należy przytrzymać przycisk G (w zależności od panelu) przez około 3 sekundy, aż sygnalizacja zgaśnie. Procedura zeruje licznik godzin pracy. W modelach z panelem pojemnościowym używa się przycisku G.

Jak wymienić żarówkę w okapie?

W przypadku oświetlenia LED (klasa 1M) wymiana wymaga kontaktu z serwisem, ponieważ trzeba wymienić cały reflektorek. Dla halogenów (G4, 20W, 12V) należy zdjąć pierścień i szkło, wyjąć starą żarówkę i włożyć nową. Przed przystąpieniem do wymiany odłącz okap od zasilania.

Dlaczego okap słabo zasysa lub nie działa?

Sprawdź, czy filtry metalowe nie są zatkane tłuszczem – wymagają czyszczenia. Upewnij się, że kanał wylotowy nie jest zablokowany, a średnica wynosi min. 120 mm. W wersji filtrującej filtry węglowe mogą być nasycone. Sprawdź też zasilanie i bezpieczniki.

Jaka jest minimalna odległość okapu od płyty kuchennej?

Minimalna odległość między dolną częścią okapu a płytą kuchenną wynosi 750 mm dla płyt gazowych i 650 mm dla płyt elektrycznych. Zachowanie tych odległości jest wymagane dla bezpieczeństwa i prawidłowej pracy.

Czy mogę używać okapu bez filtra węglowego?

Tak, jeśli okap jest podłączony do wylotu zewnętrznego (wersja zasysająca). W wersji filtrującej filtr węglowy jest niezbędny do pochłaniania zapachów przed recyrkulacją powietrza. Używanie bez filtra w trybie filtrującym jest nieskuteczne.

INSTRUKCJA OBSŁUGI KS89DE SMEG

- Przed zainstalowaniem i/lub używaniem okapu, przeczytać uważnie instrukcje.

- Producent nie ponosi odpowiedzialności za szkody powstałe na skutek insta wykonanej nieprawidłowo lub w sposób niezgodny z dobrymi praktykami.

- Zaleca się wykonanie wszystkich czynności związanych z instalacją i regulacją przez wykwalifikowany personel.

- Po wyjęciu okapu z opakowania należy sprawdzić, czy nie jest naruszony. W przypadku uszkodzenia produktu nie należy go używać skontaktować się z serwisem Smeg.

- Przed wykonaniem jakiegokolwiek podłączenia, upewnić się, że napięcie sieciowe odpowiada napięciu wskazanemu na etykiecie znajdującej się wewnątrz urządzenia.

- W przypadku urządzeń Klasy I należy upewnić się, że domowa instalacja elektryczna gwarantuje odpowiednie uziemienie.

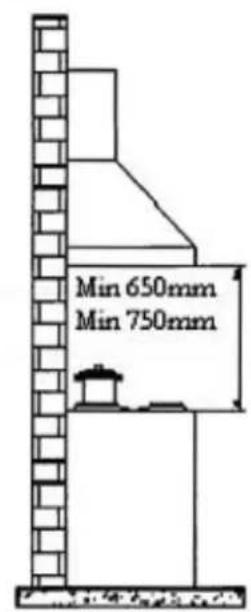

- Minimalna odległość między płaszczyzną płyty kuchennej i dolną częścią okapu musi wynosić co najmniej 750mm dla płyt gazowych i 650 mm dla płyt elektrycznych.

- Zasysane powietrzenie może być kierowane do przewodu używanego do odprowadzania dymów pochodzących z urządzeń zasilanych na gaz.

- Należy przyłączyć wylot powietrza zasysanego przez okap z kanałami dymowymi o średnicy wewnętrznej nie mniejszej niż 120 mm.

- Należy przygotować stosowną wentylację pomieszczenia, kiedy okap i urządzenia działające na gas używane są równocześnie.

- Aby uniknąć wszelkiego zagrożenia w przypadku uszkodzenia przewodu zasilającego, jego wymiany powinien dokonać producent lub jego serwis techniczny, lub wykwalifikowana osoba.

- Podczas zasysania okapu należy przestrzegać przepisów praw dotyczących wylotu odprowadzanego powietrza.

UŻYTKOWANIE

- Nie gotować lub smażzyć w sposób mogący spowodować płomieni o silnym natężeniu, które mogą być przyciągnięte działający okap i spowodować pożar.

- Nie należy przygotowywać potraw flambirowanych pod okapem; Niebezpieczeństwo pożaru

• Okap może być używany przez dzieci w wieku poniżej 8 lat iprzez osoby o ograniczonej sprawności fizycznej, sensorycznej czy umysłowej lub nie posiadające doświadczenia lub niezbędnej wiedzy, pod nadzorem lub, jeśli osobom tym przekazano instrukcje dotyczące bezpiecznego korzystania z urządzenia oraz poinformowano o związanych z nim niebezpieczeństwem.
  • Dzieci powinny pozostawać pod opieką, aby nie bawiły się urządzeniem
• "UWAGA: Dostępne części mogą się nagrzewać w przypadku używania urządzeń do gotowania"

KONSERWACJA

• Przed wykonaniem wszystkich czynności konserwacyjnych i czyszczenia, odłączyć urządzenie od zasilania elektrycznego.
• Należy wykonać dokładną i odpowiednią konserwację filtrów, zgodnie z odstępami zalecanymi przez producenta.
• Do czyszczenia powierzchni okapu wystarczy używać wilgotnej ścierki i neutralnego płynu myjącego.
• Czyszczenie i konserwacja, którą powinien wykonać użytkown może być wykonywana przez dzieci bez nadzoru;

• PRODUCENT UCHYLA SIĘ OD JAKIEJKOLWIEK ODPOWIEDZIALNOŚCI W PRZYPADKU NIEPRZESTRZEGANIA POWYŻSZYCH WSKAZAŃ

UŻYWANIE:

- Niniejsze urządzenie zostało zaprojektowane jako okap ZASYSAJĄCY (usuwanie powietrza na zewnątrz) lub FILTRUJĄCY (recyrku powietrza wewnątrz)

- WERSJA ZASYSAJĄCA: Aby przygotować okap w wersji zasysającej do działania, należy przyłączyć wlot silnika za pomocą rury sztywnej lub elastycznej o odpowiedniej średnicy wewnętrznej nie mniejszej niż 120 mm bezpośrednio do wylotu zewnętrznego odprowadzania pary i zapachów. UWAGA Zdjąć ewentualne przeciwzapachowe filtry węglowe.

- WERSJA FILTRUJĄCA: W przypadku braku możliwości zainstalowania wylotu na zewnątrz, można dokonać zmiany okapu na filtrujący. W tej wersji, powietrze i para oczyszczane są przez filtry przeciwzapachowe na węgiel aktywny i usuwane recyrkulacyjnie do otoczenia, za pomocą bocznych siatek wentylacyjnych znajdujących się na kominie.

INSTRUKCJE INSTALACJI:

Fig.1

Fig.2
b)

Okap jest dostarczany z wszystkimi akcesoriami wymaganymi do instalacji. Minimalna odległość mię dolną płaszczyzną okapu, a płytą kuchenna pow wynosić co najmniej 750 mm dla płyt gazowych i 650mm dla płyt elektrycznych (rys. 1). Jeżeli wlot si wyposażony w zawór zwrotny dymów, należy upewnić się, że swobodnie się otwiera i zamyka.

Dla łatwej instalacji, zaleca się postępowanie według następujących wskazówek:

1) Okap należy wypośrodkować względem płaszczyzny płyty kuchenii 2) Metody instalacji różnią się w zależności od modelu okapu. Należy wybrać odpowiedni system mocowania spo poniższych przykładów (Rys.2):

a) 2 haki wyrównujące mocowane za pomocą rozprężających w zestawie
b) Tylny wspornik wyrównujący mocowany za pc kołków rozprężających w zestawie
c) Kotwy wyrównujące na komorze silnika mocowane za pomocą kołków rozprężających w zestawie
d) W przypadku modeli z wyspą, należy odnieś odpowiedniego załącznika dotyczącego instalacji.

UWAGA: System mocujący a) i b) należy umieścić w tylnej części okapu, w otworach L1 (rys. 4).

3) Wyjąć filtry przeciwtłuszczowe, umieścić okap na ścianie i zaznaczyć pozycję odniesienia otworów do przymocowania odpowiedniego systemu mocującego.
4) Po zdjęciu okapu ze ściany należy wykonać w zaznaczone 2 otwory
5) Przymocować system mocujący do ściany, dokręcają kołek rozpierający
6) Aby bezpiecznie zamocować kołki w otworach należy zaznaczyć na ścianie otwory L2. (kołki w wyposażeniu)
7) Zawiesić okap na systemie mocującym (rys. 2) i wypoziomować za pomocą wkrętu regulacyjnego (rys.2).
8) Przymocować bezpiecznie okap, dokręcając do końca dwie śruby rozprężne w otworach L2

SYSTEMY PRZYŁĄCZANIA POWIETRZA:

Wersja ZASYSAJĄCA: Na wylocie silnika należy przyłączyć kanał odprowadzający spaliny o średnicy wewnętrznej 150mm. średnica kanału odprowadzającego wynosi 120mm, należ odpowiedniego kołnierza redukcyjnego (F) z wyposażenia. Średnica kanału odprowadzającego nie powinna być mniejsza niż 120 mm.

Uwaga, jeśli okap jest wyposażony w filtr węglowy, należy go wyjąć (zob. str. 8).

Pozostawić dostęp do wejścia silnika. Zainstalov filtr węglowy w sposób opisany na str. 8.

Jeśli okap nie jest wyposażony w filtr węglowy, należy kupić go oddzielnie w najbliższym autoryzowaný centrum Smeg.

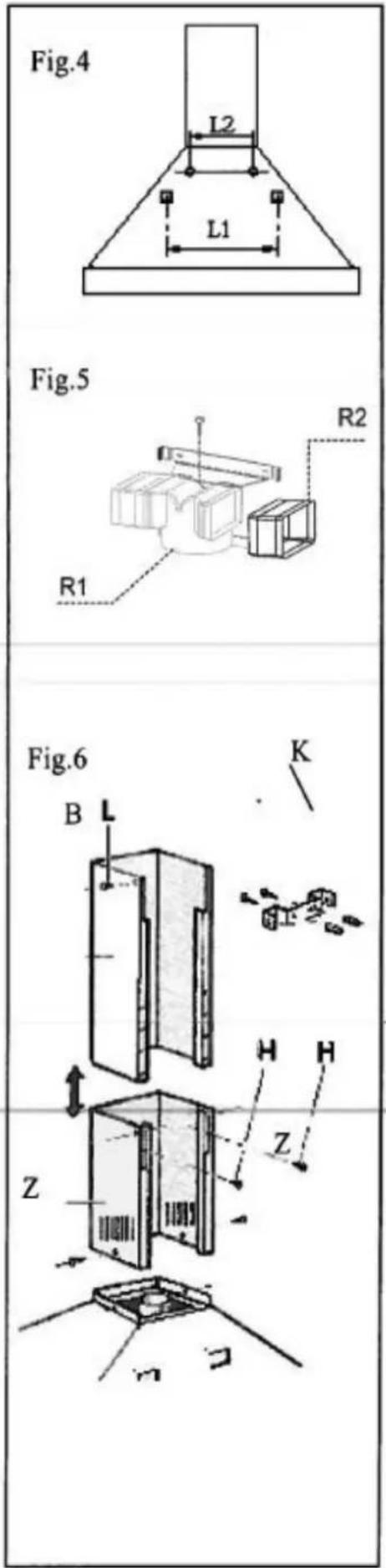

Niektóre modele są wyposażone w zespół złą (rys.5) do mocowania na ścianie za pomocą rozprężających na odpowiedniej wysokości w ce przekierowania przepływu powietrza do szczelin komina. Umieścić przedłużenia R2 na bokach złącza R1. Przyłączyć złącze R1 do wyjścia korpusu okapu za pomocą przewodu o średnicy 150mm.

• INSTALACJA KOMINÓW (rys. 6):

Umieścić wspornik komina (K) w górnej, wybr granicy.

Aby zamocować wspornik, należy wykonać dwa otwory w ścianie. Wywiercić otwór i zamocować wspornik za pomocą kołków rozprężających z wyposażenia.

Ostrożnie umieścić zespół kominów na okapie.

Przymocować dolny komin do okapu za pomocą śrub Z. Ostrożnie umieścić górny komin aż do górnej granicy.

Przymocować górny komin do wspornika komina K za pomocą śrub L.

• POŁĄCZENIE ELEKTRYCZNE

Zaleca się, aby czynności połączenia elektrycznego były wykonywane przez wykwalifikowanego instalatora.

W przypadku połączenia elektrycznego bezpośrednio z siecią należy umieścić wyłącznik dwubiegunow między urządzeniem a siecią z minimalnym otworem między stykami o wielkości 3mm, o wielkości zgodnej z obciążeniem i z obowiązującymi przepisami.

INSTRUKCJE OBSŁUGI:

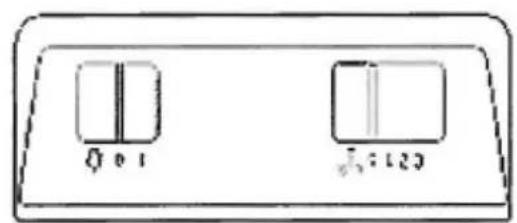

• GRUPA STEROWANIA

Dla optymalnego i wydajnego użytkowania produktu, zaleca się uruchamianie okapu kilka minut przed rozpoczęciem gotowania i wydłużenie jego działania najmniej 15min po zakończeniu gotowania lub aż do momentu zniknięcia pary wodnej i zapachów. Aby uruchomić okap, określić rodzaj sterowania okapu postępować według następujących wskazań:

• Kursor (A) ON/OFF oświetlenia
• Kursor (B) z czterema pozycjami:
  Poz.0: OFF Silnika
  Poz1/2/3: ON/Regulacja prędkości

PANEL PRZYCISKOWY ELEKTROMECHANICZNY:

Przycisk ON/OFF świateł OPrzycisk OFF silnika

1-2 Płzycisk włączania/regulacji prędkości okapu

POKRETŁA:

- Pokrętło (A): ON/OFF oświetlenie (0-1)

- Pokrętło(B)

○ 0 Pozycja OFF silnika
- 1-2-3 Regulacja prędkości okapu
Włączanie czasowej intensywnej prędkości

Czasowa, intensywna funkcja:

Czasowa, intensywna funkcja to tryb działania, podczas którego okap maksymalnych obrotach przez ustalony czas. Czasowa, intensywna funkcja okapu jest włączana poprzez obrócenie w prawo pokrętła (B) z pozycji 3. Po włączeniu czasowej, intensywnej funkcji pokrętło wraca automatycznie do pozycji 3. Intensywną prędkość można wyłączyć poprzez ponowne obrócenie sterownika (B) w lewo. Po upłynięciu czasu intensywnej prędkości, trzecia prędkość jest przywracana domyślnie.

POJEMNOŚCIOWY PANEL PRZYCISKOWY 2 DIGIT Z 10 PRZYCISKAMI:

Przycisk F	Funkcja Wyświetlacz
A	Włącza / wyłącza silnik zasysania. Wyświctla ustawioną prędkość.
B	Zmniejsza prędkość roboczą. Wyświetla ustawioną prędkość.
C	Zwiększa prędkość roboczą. Wyświctla ustawioną prędkość
D	Włącza prędkość Intensywną z dowolnej prędkości, czas tej prędkości jest zaprogramowany również, gdy silnik jest wyłączony. Po upłynięciu czasu system powraca do wcześniej ustawionej prędkości. Przecznaczona do usuwania maksymalnych oparów z gotowania.	Wyświetla na przemian HI
	Gdy wszystkie obciążenia są wyłączone (Silnik+Światło), przytrzymując wciśnięty przycisk przez około 5 sekund, Włączamy/Wyłączamy blokadę klawiatury.	“- -” Włączona blokada klawiatury.
E	Funkcja 24HUruchamia silnik z pierwszą szybkością i umożliwia 10 minutowe zasysanie co godzinę.	Gdy silnik jest włączony, wyświetla 24, punkt po prawej stronie u dołu miga raz na sekundę, wyłączamy, naciskając na przycisł
	Przytrzymując wciśnięty przycisk przez około 5 sekund, gdy wszystkie obciążenia są wyłączone (Silnik+Światło), naciskające na przycisk "B" podczas animacji, Włączamy/ Wyłączamy alarm Filtrów Węglowych.	Wyświetla przez 5 sekund animację obrotową. “EF” miga dwa razy podczas włączania. “EF” miga dwa razy podczas wyłączania.
F	Funkcja DelayUaktywnia automatyczne wyłączanie z opóźnieniem 30’.Przeznaczony do ostatecznego usunięcia pozostałych zapachów. Można włączyć z dowolnej pozycji, wyłączyć, naciskając na przycisk lub wyłączając silnik.	Wyświetla prędkość roboczą, a punkt u dołu po prawej stronie miga.
G	Przytrzymanie wciśniętego przycisku przez około 3 sekundy powoduje wyzerowanie trwającego alarmu filtrów.	Po zakończeniu procedury wyłącza się wcześniej wyświetlany sygnał:FF sygnalizuje konieczność oczyszczenia metalowych filtrów przeciwłuszczowych.Alarm włącza się po 100 godzinach rzeczywistej pracy Okapu.EF sygnalizuje konieczność wymiany filtrów węglowych oraz oczyszczenia metalowych filtrów przeciwłuszczowych.Alarm włącza się po 200 godzinach rzeczywistej pracy Okapu.
H	Zmniejsza intensywność światła po każdym naciśnięciu na Przycisk w sposób cykliczny.
1	Włącza i wyłącza oświctlenie przy maksymalnej intensywności.
L	Zwiększa intensywność światła po każdym naciśnięciu na Przycisk w sposób cykliczny.

Sterownik Blokady Klawiatury: można zablokować klawiaturę na przykład oczyszczenia Szklanej powierzchni, gdy Silnik i Oświetlenie Okapu jest wyłączone. Przytrzymując wciśnięty przez około 5 sekund przycisk D, można włączyć lub wyłączyć Blokadę Klawiatury, która jest zawsze włączona, gdy:

“- -” Włączona blokada klawiatury.

POJEMNOŚCIOWY PANEL PRZYCISKOWY 1 DIGIT:

PANEL STEROWANIA

PRZYCISK	FUNKCJA WYŚWIETLACZ
A	NALEŻY WŁĄCZYĆ / WYŁĄCZYĆ SILNIK ZASYSAJĄCY.	WYŚWIETLA USTAWIONĄ PRĘDKOŚĆ
B ZMNIEJSZA PRĘDKOŚĆ ROBOCZĄ WYŚWIETLA USTAWIONĄ PRĘDKOŚĆ
C	ZWIĘKSZA PRĘDKOŚĆ ROBOCZĄ WŁĄCZA CZASOWĄ INTENSYWNĄ PRĘDKOŚĆ	WYŚWIETLA USTAWIONĄ PRĘDKOŚĆ MIGANIE CZASOWEJ INTENSYWNEJ PRĘDKOŚCI
D WŁĄCZA I WYŁĄCZA OŚWIETLENIE
F	UAKTYWNIA AUTOMATYCZNE WYŁĄCZANIE Z OPÓŻNIENIEM 15’.	MIGA

ELEKTRONICZNY PANEL PRZYCISKOWY SOFT TOUCH:

Przycisk ON/OFF świateł Przycisk OFF/1 prędkość silnika Przycisk regulacji prędkości okapu Przycisk czasowej, intensywnej funkcji Przycisk zerujący Filtry

Czasowa, intensywna funkcja to tryb działania, podczas którego okap maksymalnych obrotach przez ustalony czas.

Włączenie funkcji jest sygnalizowane przez migający LED umieszczony przy przycisku.

Po upłynięciu czasu intensywnej prędkości, trzecia prędkość jest przyw domyślnie.

FUNKCJE OPCJONALNE:

- AUTOWYŁĄCZANIE CZASOWE: Naciskając dwukrotnie jeden z przycisków prędkości silnika(2-3), włącza się funkcja “Autowyłączania czasowego” która wyłącza światła i silnik okapu po 10 min. Aktywacja takiej funkcji potwierdzą migającą diodę LED znajdującą się nad wciśniętym przyciskiem.

- KOMUNIKAT CZYSZCZENIA FILTRÓW : równoczesne miganie czterech diod LED, (zaprogramowane na włączanie się co 200h działania), sygnalizuje uży konieczność oczyszczenia/wymiany filtrów.

Naciskając na przycisk Zerujący , można ponownie uruchomić licznik 200h. UWAGA Przypadkowe naciśnięcie na przycisk zerujący przed cyklem 200h działania nie powoduje wyzerowania pamięci czyszczenia filtrów. Do dobrych praktyk należy czyszczenie filtrów przeciwtłuszczowych co 200h oraz wymiana filtrów węglowych co 200h.

FUNKCJE I KONSERWACJA:

Przed wykonaniem jakiejkolwiek czynności konserwacyjnej i/lub czysz należy odłączyć okap od zasilania elektrycznego

Regularne czyszczenie gwarantuje prawidłowe działanie i długi okres e urządzenia. Należy zwracać szczególną uwagę na filtry przeciwtłuszczowe i okapy filtrujące z filtrami węglowymi.

UWAGA Kumulowanie się tłuszczy wewnątrz paneli filtrujących, poz ograniczaniem wydajności okapu, może powodować ryzyko pożaru.

CZYSZCZENIE ZEWNETRZNE:

Czyszczenie zewnętrzne i wewnętrzne okapu musi być wykonane za pomocą wilgotnej ścierki i neutralnego płynu myjącego, zabrania się używania rozpuszcą substancji ścierających. Zaleca się używania produktów specjalnych, zgą instrukcjami dotyczącymi produktu. Zaleca się wykonywanie czyszczenia ocierając stal zawsze w kierunku wykończenia powierzchniowego.

CZYSZCZENIE FILTRÓW METALOWYCH:

Należy szczególnie dbać o metalowe przeciwtłuszczowe panele filtrujące. Kumulowanie się tłuszczy wewnątrz paneli filtrujących, poza ograniczaniem wydajności okapu, może powodować ryzyko pożaru.

Aby zapobiec pożarom, filtry muszą być okresowo czyszczone co najmniej raz w miesiącu mniejszymi przerwami w przypadku szczegć wzmożonego używania urządzenia.

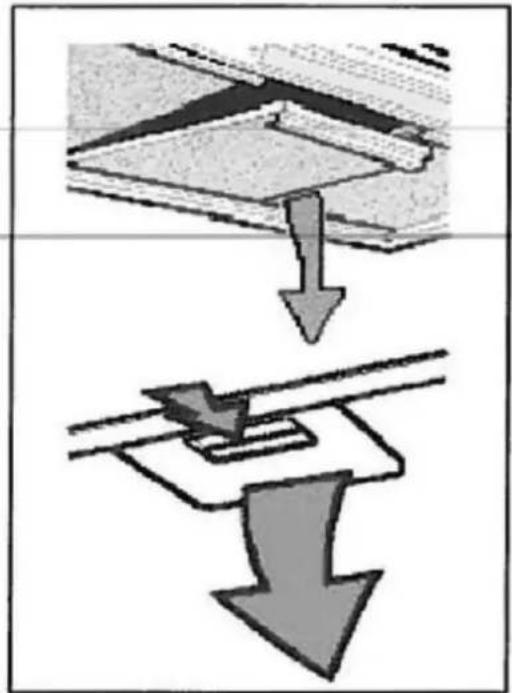

Po określeniu posiadanego modelu okapu, zdjąć filtr, jak pokazano na rysunku obok. Sta umyć filtry za pomocą neutralnego płynu, ręcznie lub w zmywarce. Ponownie zamontować f uważając aby uchwyt był zwrócony do zewnętrznej strony okapu

WYMIANA FILTRÓW WĘGLOWYCH: (Tylko dla wersji filtrującej)

Filtry węglowe pochłaniają zapachy, pod warunkiem że węgiel nie jest nasycony. Nie można ich myć ani regenerować i dlatego zaleca się ich wymianę co najmniej raz na sześć miesięcy lub c w przypadku szczególnie intensywnego używania urządzenia.

Przed rozpoczęciem czynności upewnić się, okap został odłączony od sieci elektrycznej.

Aby otrzymać dostęp do filtrów z węglem aktywnym, należy usunąć filtry metalowe, wskazano powyżej. Za pomocą rysunków, określić zestawy filtrów węglowych w wyposażeniu okapu.

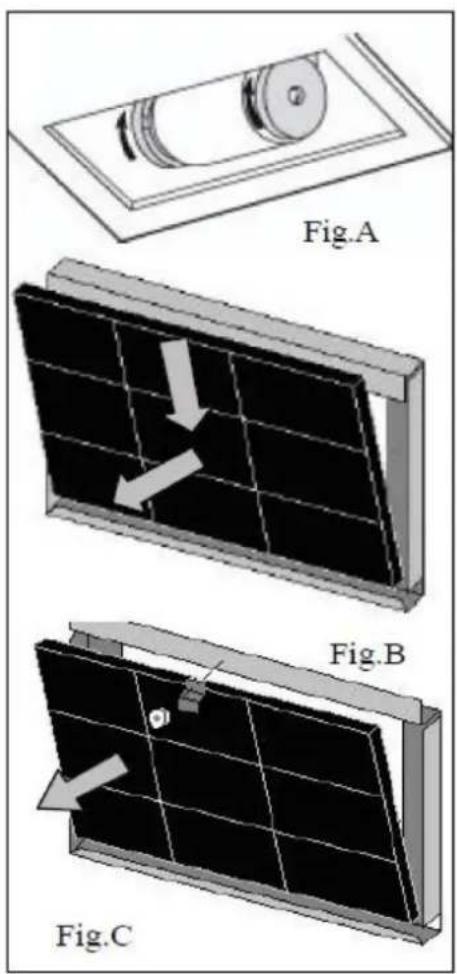

Dla filtra tarczowego, wystarczy obrócić dwa filtry o 90°, jak wskazano na rys.A, i następnie je wyciągnąć.

W przypadku filtra wkładkowego ze sprężynami, (rys.B) nacisnąć na sprężynę, aż do pokonania jej oporu i następnie wyjąć filtr.

Z filtrem wkładkowym zablokowanym pałąkiem i gałką gwintowaną (rys.C), zdjęć pałąk blokujący i następnie wyjąć filtr z węglem aktywnym. Ponownie zamontować filtr węglowy i metalowe filtry przeciwtłuszczowe, wykonując czynności w odwr UWAGA wyłącznie w przypadku okapów ze sterowaniem elektronicznym należy zresetować funkcję ostrzeżenia o czyszczeniu filtrów, naciskając na stosowny przycisk resetowania filtr

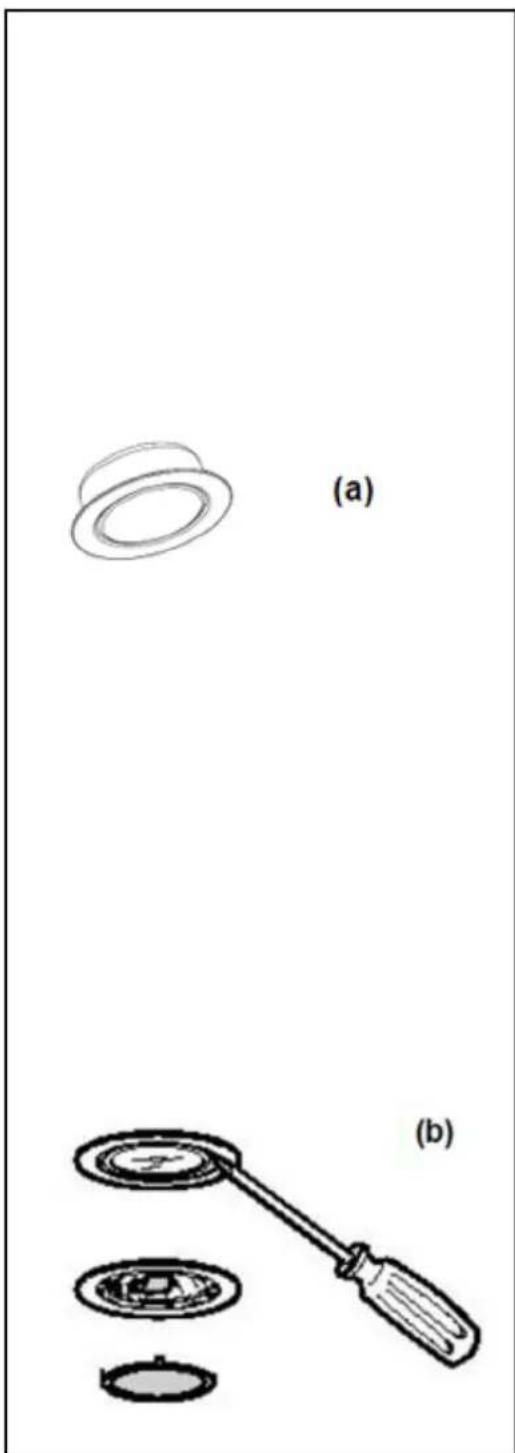

WYMIANA LAMP:

Przed wykonaniem jakiejkolwiek czynności konserwacyjnej i/lub czyszczenia, zawsze odłączyć okap od zasilania elektrycznego

W zależności od modelu, okap może by wyposażony w różne rodzaje oświetlenia, lampy halogenowe lub LED.

a) TYPU LED: Żarówki ledowe gwarantują czas działania. W razie potrzeby ich wymiany na skutek zużycia lub uszkodzenia, należy wymienić cały reflektorek. W takim przypadku zwrócić się do wykwalifikowanego serwisu technicznego. To urządzenie jest wyposażone w białe światło LED klasy 1M zgodnie z normą EN 60825-1: 1994 + A1:2002 + A2:2001; maksymalna emitowana moc optyczna @439nm: 7μW.

Nie należy patrzeć bezpośrednio przy użyciu przyrządów optycznych (lornetek, szkła powiększającego....).

b) Halogen: lampa ze złączem G4, mocą 20W i napięciem 12V. W celu wymiany lampy zdjąć za pomocą śrubokręta pierścień wspornikowy szkła reflektora. Po usunięciu szkła, wysunąć uszkodzoną lampę z miejsca jej mocowa i zamontować nową lampę. Ponownie zamontować szkło reflektora, blokując pierścień.

LIKWIDACJA ZSEE:

Zgodnie z art. 26 dekretu ustawodawczego nr 49 z dnia 14 marca 2014 r."Wdrożenie dyrektywy 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (ZSEE)".

Symbol przekreślonego kontenera na odpady na sprzęcie lub na jego opakowaniu oznacza, że po zakończeniu okresu eksploatacji produktu należy go zbierać oddzielnie względem innych odpadów.

W związku z tym po zakończeniu eksploatacji użytkownik będzie zobowiązany przekazać sprzęt do odpowiednich punktów zbiórki selektywnej zużytego sprzętu elektrycznego i elektronicznego.

Istnieje również możliwość przekazania sprzętu przeznaczonego do likwidacji sprzedawcy w momencie zakupu nowego, podobnego sprzętu.

Ponadto w sklepach z produktami elektronicznymi o powierzchni handlowej wynoszącej co najmniej 400m2 istnieje możliwość darmowego odbioru produktów elektronicznych przeznaczonych do likwidacji o wymiarach nie przekraczających 25 cm bez konieczności zakupu nowego produktu.

Odpowiednia selektywna zbiórka oraz przekazanie sprzętu do recyklingu i likwidacji przyjaznej dla środowiska przyczynia się do uniknięcia ewentualnego negatywnego oddziaływania na zdrowie i środowisko oraz sprzyja ponownemu użycie i/lub recyklingowi materiałów składowych sprzętu.

GWARANCJA I SERWIS TECHNICZNY:

W opakowaniu okapu oprócz niniejszej instrukcji obsługi i konserwacji, znajduje się również Książeczka Gwarancyjna Smeg. W celu zapoznania się z kompletnymi informacjami dotyczącymi gwarancji, zachęcamy do przeczytania Książeczki Gwarancyjnej Smeg.

W przypadku usterki należy zadzwonićna specjalny numerObsługi klienta

Klienta

199.135.135.*

lub odszukać na liście telefonicznej głównego miasta regionu pozycję Smeg i podać:

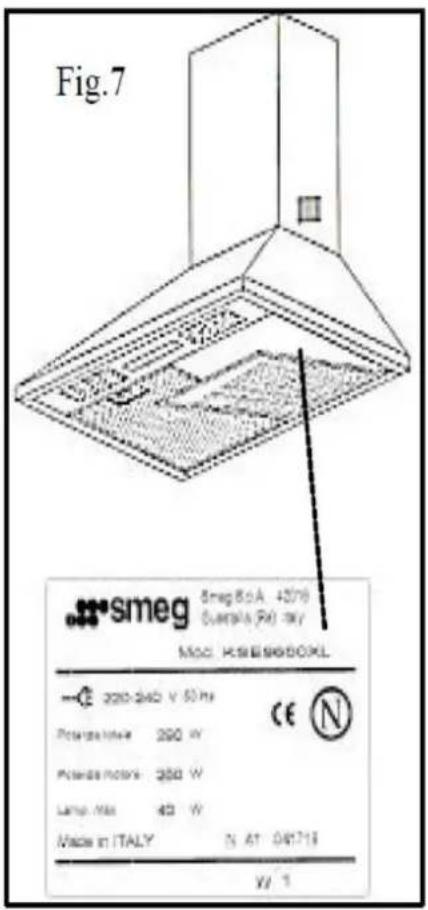

• model wskazany wewnątrz okapu (rys.7)
• Państwa dokładny adres
• Państwa numer telefonu
• Wskazanie rodzaju usterki

* koszt 14 cent/min z sieci stacjonarnej i średnio 18 cent przy odbiorze i 35 cent za min z sieci komórkowej.
