Typ produktu	Monitor LCD
Przekątna ekranu	27 cali (68,6 cm)
Rozdzielczość	1920 x 1080 (Full HD)
Typ matrycy	IPS
Podświetlenie	LED
Kąt widzenia	178° / 178°
Jasność	250 cd/m²
Kontrast statyczny	1000:1
Czas reakcji	5 ms
Częstotliwość odświeżania	60 Hz
Złącza	D-Sub (VGA), DVI-D, HDMI
Pobór mocy (typowy)	30 W
Pobór mocy (standby)	< 0,3 W
Wymiary z podstawą (szer. x wys. x gł.)	642 x 471 x 209 mm
Waga z podstawą	5,2 kg
Wbudowane głośniki	Nie
Regulacja wysokości	Nie
VESA montaż	100 x 100 mm
Zasilacz	Wewnętrzny
Akcesoria w zestawie	Kabel D-Sub, kabel DVI, kabel zasilający, instrukcja
Czyszczenie	Przecierać miękką, suchą szmatką; nie używać środków chemicznych
Bezpieczeństwo	Nie otwierać obudowy; nie wystawiać na wilgoć
Reparability	Kontakt z autoryzowanym serwisem LG

Często zadawane pytania - 27MD53D LG

Jak podłączyć monitor 27MD53D do komputera?

Monitor posiada złącza D-Sub (VGA), DVI-D oraz HDMI. Wybierz odpowiedni kabel i podłącz do portu w komputerze. Upewnij się, że monitor jest włączony, a źródło sygnału wybrane za pomocą przycisków na panelu.

Jaką rozdzielczość obsługuje ten monitor?

Optymalna rozdzielczość to 1920 x 1080 (Full HD) przy 60 Hz. Można ustawić niższe rozdzielczości, ale obraz może być mniej ostry.

Czy monitor ma wbudowane głośniki?

Nie, monitor 27MD53D nie posiada wbudowanych głośników. Do odtwarzania dźwięku należy podłączyć zewnętrzne głośniki lub słuchawki do komputera.

Jak wyczyścić ekran monitora?

Użyj miękkiej, suchej szmatki (np. z mikrofibry). Nie stosuj płynów czyszczących, alkoholu ani papierowych ręczników, ponieważ mogą uszkodzić powłokę ekranu.

Czy monitor można zamontować na ścianie?

Tak, monitor jest zgodny ze standardem VESA 100x100 mm. Należy zakupić odpowiedni uchwyt ścienny i postępować zgodnie z instrukcją montażu.

Dlaczego na ekranie pojawiają się martwe piksele?

Pojedyncze martwe piksele są dopuszczalne w normach branżowych. Jeśli liczba przekracza dopuszczalny limit, skontaktuj się z serwisem LG w celu ewentualnej wymiany w ramach gwarancji.

Jak zmienić ustawienia obrazu?

Naciśnij przycisk Menu na monitorze, aby wyświetlić ekranowe menu (OSD). Za pomocą przycisków nawigacyjnych możesz regulować jasność, kontrast, ostrość oraz inne parametry.

Monitor nie wykazuje sygnału – co robić?

Sprawdź, czy kabel sygnałowy jest prawidłowo podłączony do komputera i monitora. Upewnij się, że komputer jest włączony i wybrane właściwe źródło sygnału na monitorze (przycisk Source).

Jaki jest pobór mocy w trybie czuwania?

Pobór mocy w trybie standby wynosi mniej niż 0,3 W, co pomaga oszczędzać energię.

Gdzie znaleźć instrukcję obsługi w PDF?

Instrukcję obsługi w formacie PDF można pobrać ze strony notice-facile.com lub z oficjalnej strony LG w zakładce wsparcia.

INSTRUKCJA OBSŁUGI 27MD53D LG

Przed rozpoczęciem korzystania z telewizora należy uważnie przeczytać instrukcję obsługi. Po przeczytaniu warto ją zachować do dalszego wykorzystania.

MODELE TELEWIZORÓW KINOWYCH 3D

DM2352D DM2352T

DM2752D DM2752T

MODELE TELEWIZORÓW LCD LED

M2252D M2252T

M2352D M2352T

M2452D M2452T

M2752D M2752T

SPIS TREŚCI

3 LICENCJE

4 PROCEDURA INSTALACJI

5 MONTAŻ I PRZYGOTOWANIE DO PRACY

5 Rozpakowywanie

8 - Elementy do nabycia osobno

9 Części i przyciski

10 Podnoszenie i przenoszenie telewizora

11 Montaż telewizora

11 - Mocowanie podstawy

15 - Montaż na płaskiej powierzchni

16 - Porządkowanie przewodów

17 - Demontaż podstawy

19 - Montaż na ścianie

21 KORZYSTANIE Z FUNKCJI TELEWIZORA

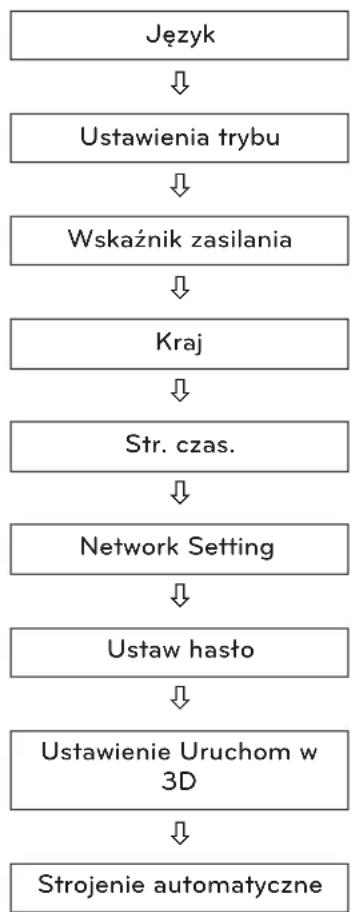

21 Włączanie telewizora po raz pierwszy

23 PODŁĄCZANIE

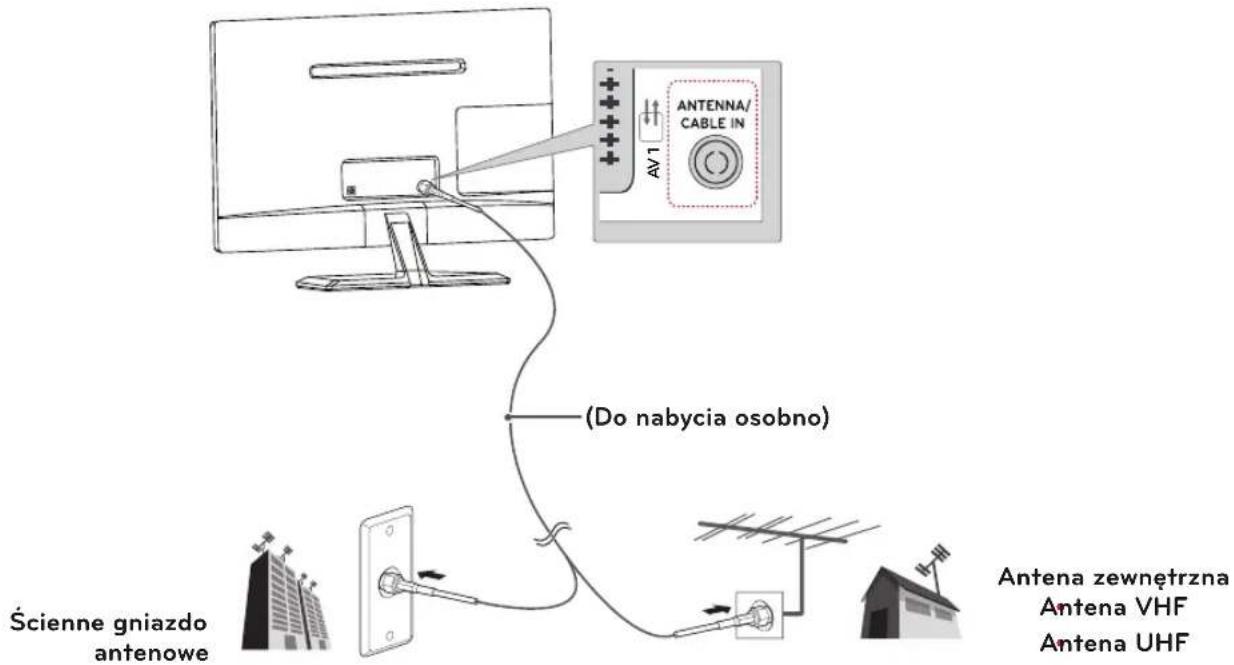

23 Podłączanie anteny

24 Podtączanie odbiornika HD, odtwarzacza DVD, magnetowidu lub konsoli do gier

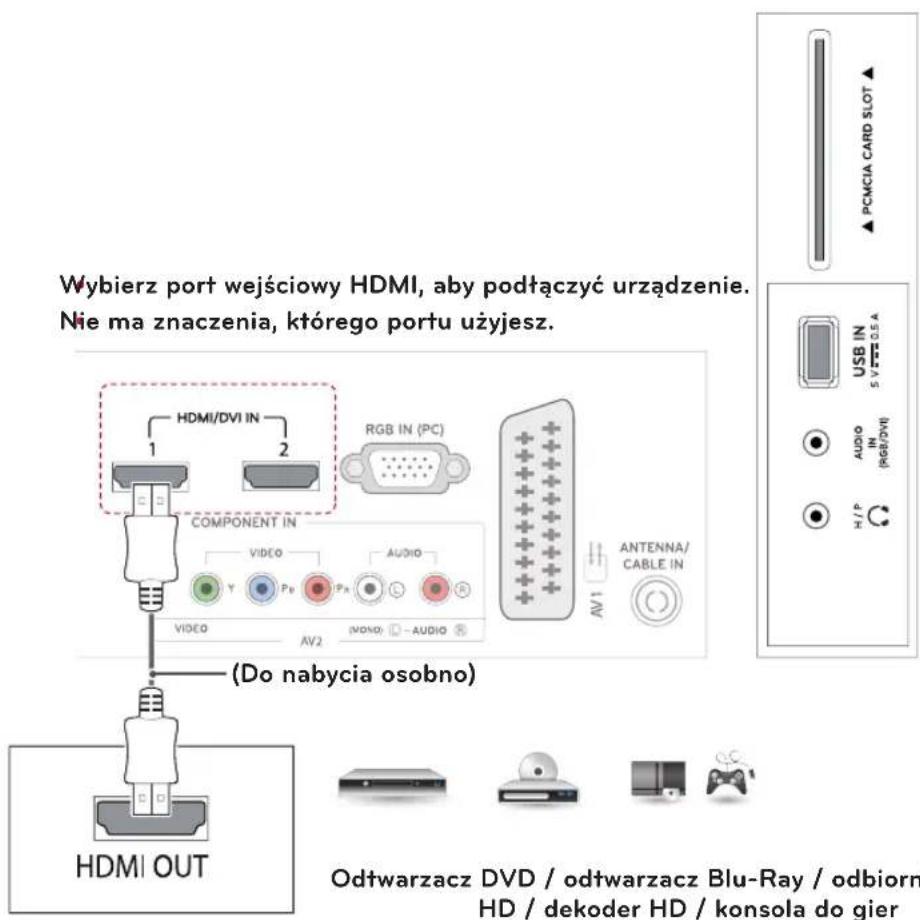

24 - Potączenie HDMI

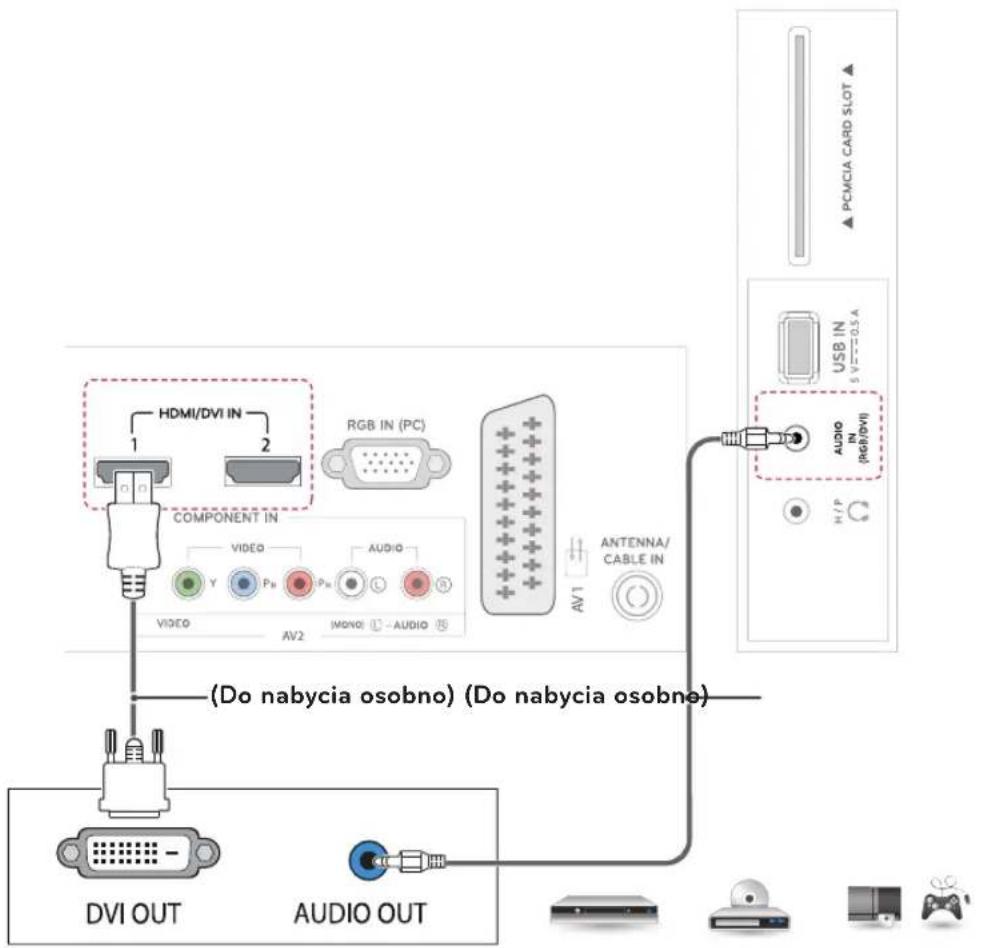

25 - Potączenie HDMI do DVI

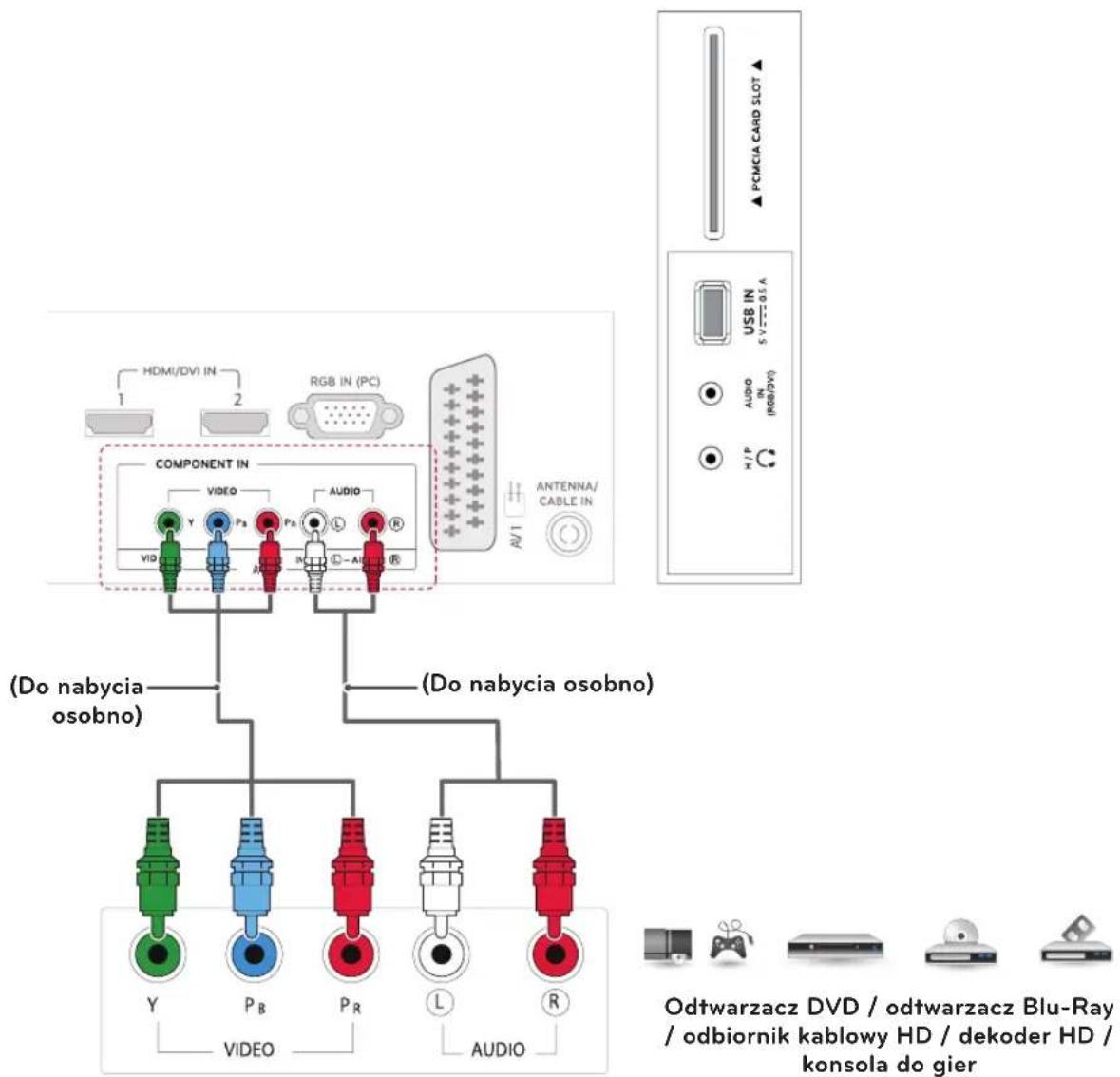

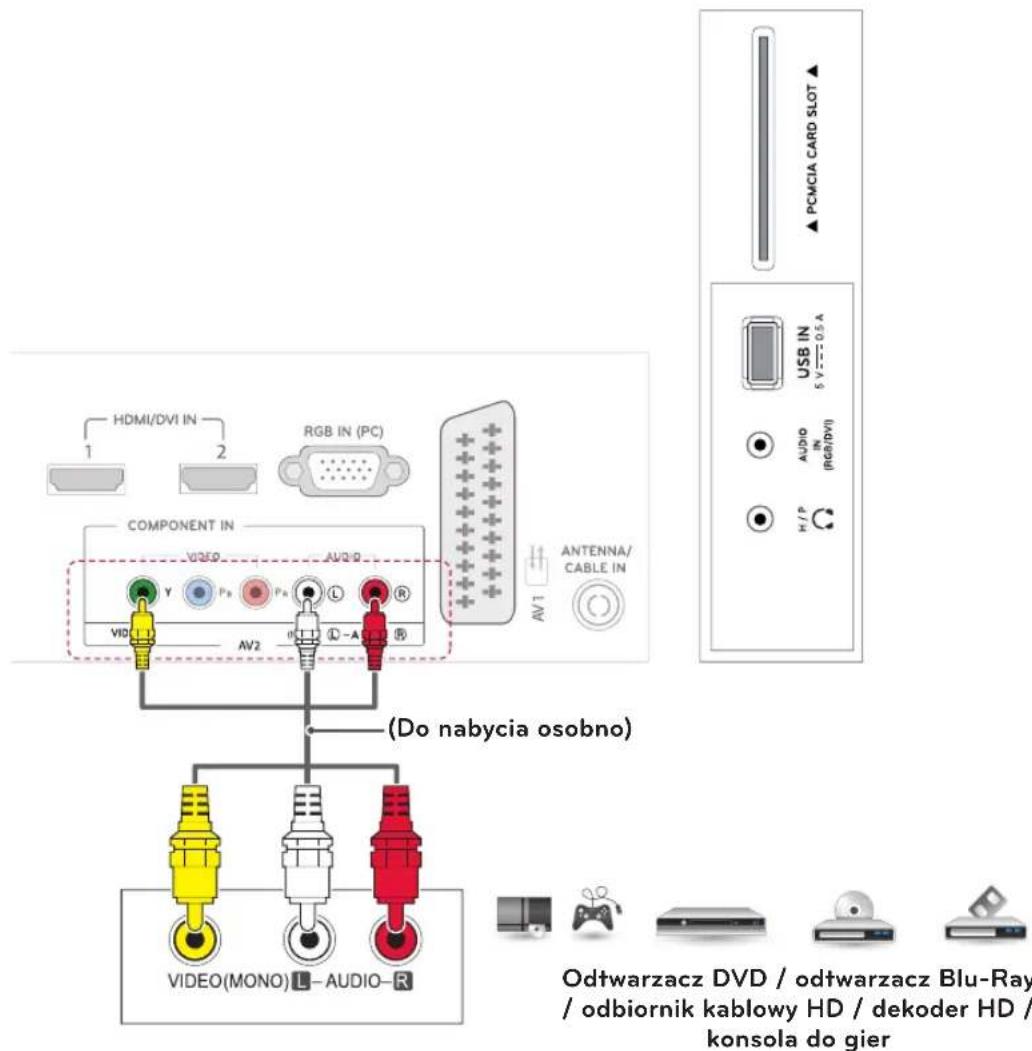

26 - Potączenie Component

27 - Potączenie Composite

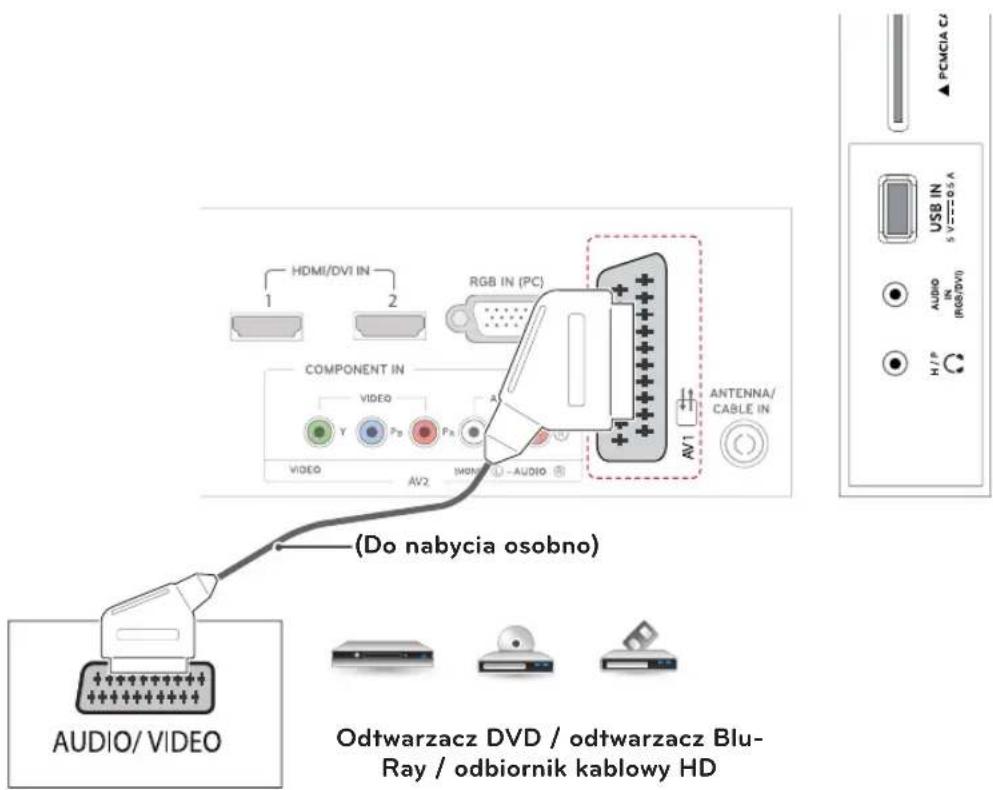

28 - Połączenie Euro Scart

29 Podłączanie do zestawu audio

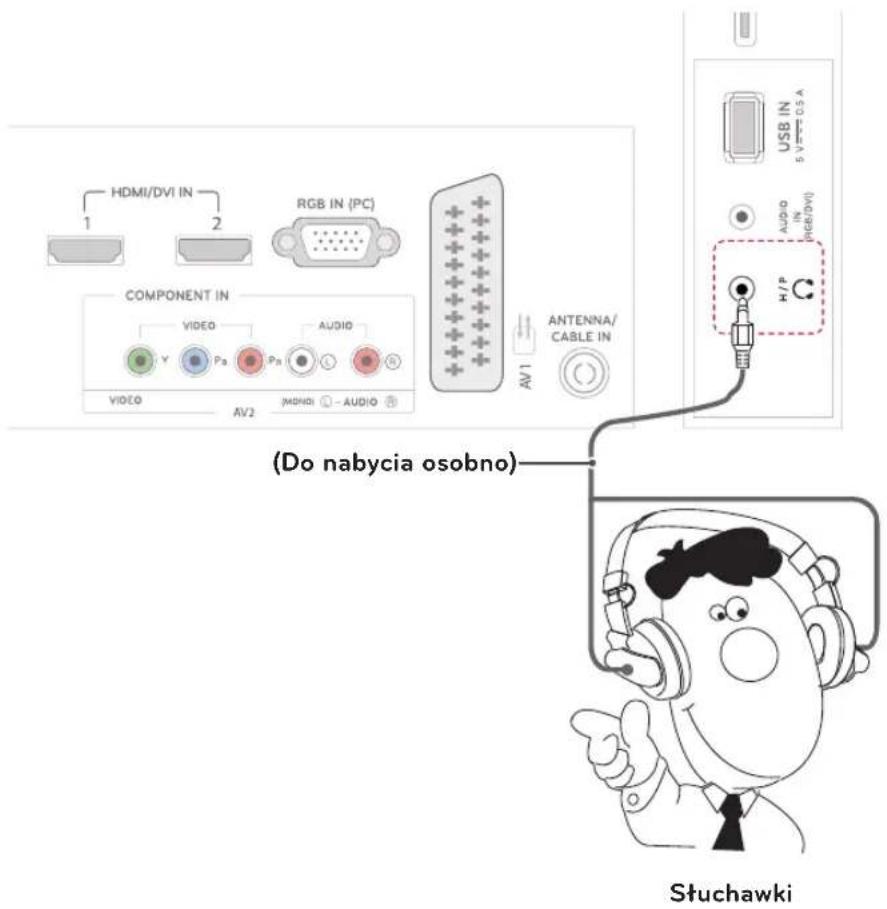

29 - Połączenie słuchawkowe

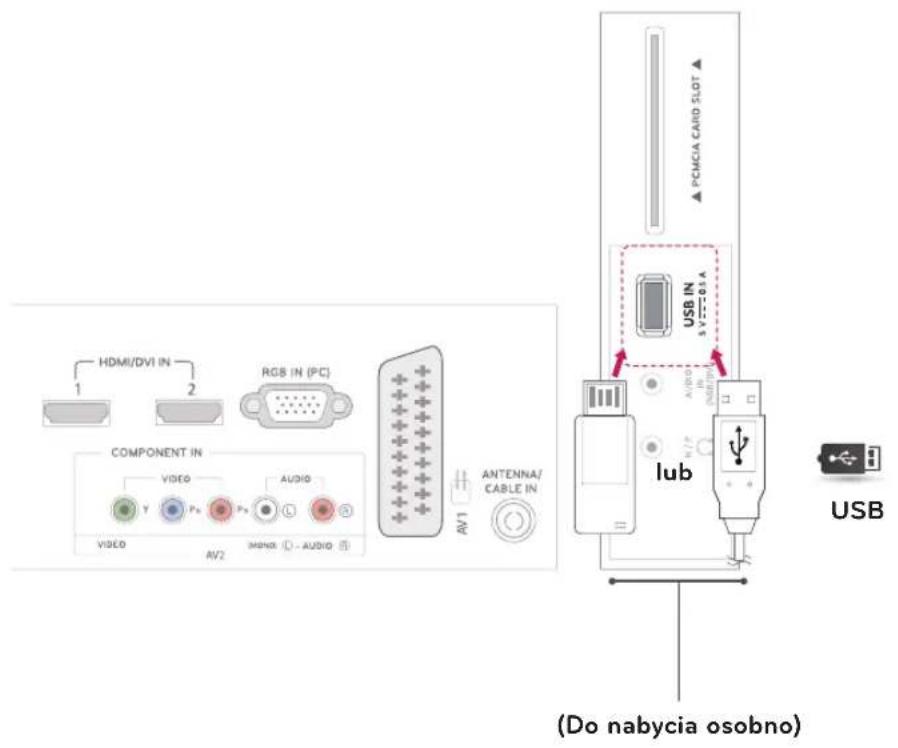

30 Podłączanie urządzenia pamięci masowej USB

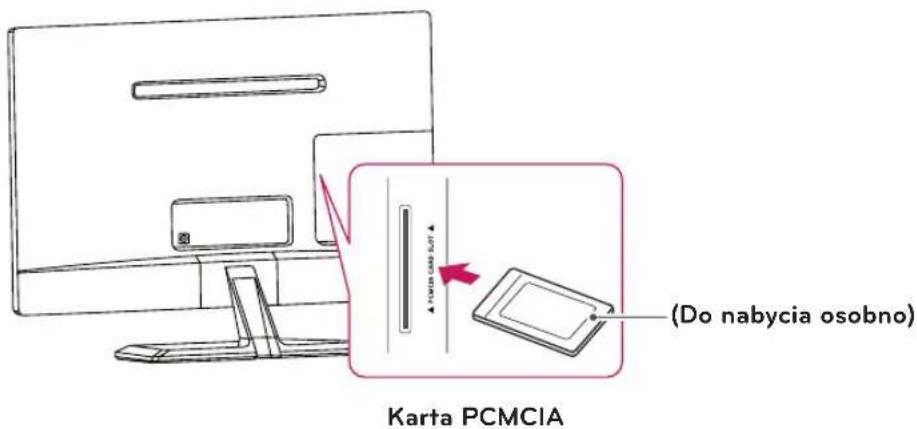

30 Podłączanie modułu Cl

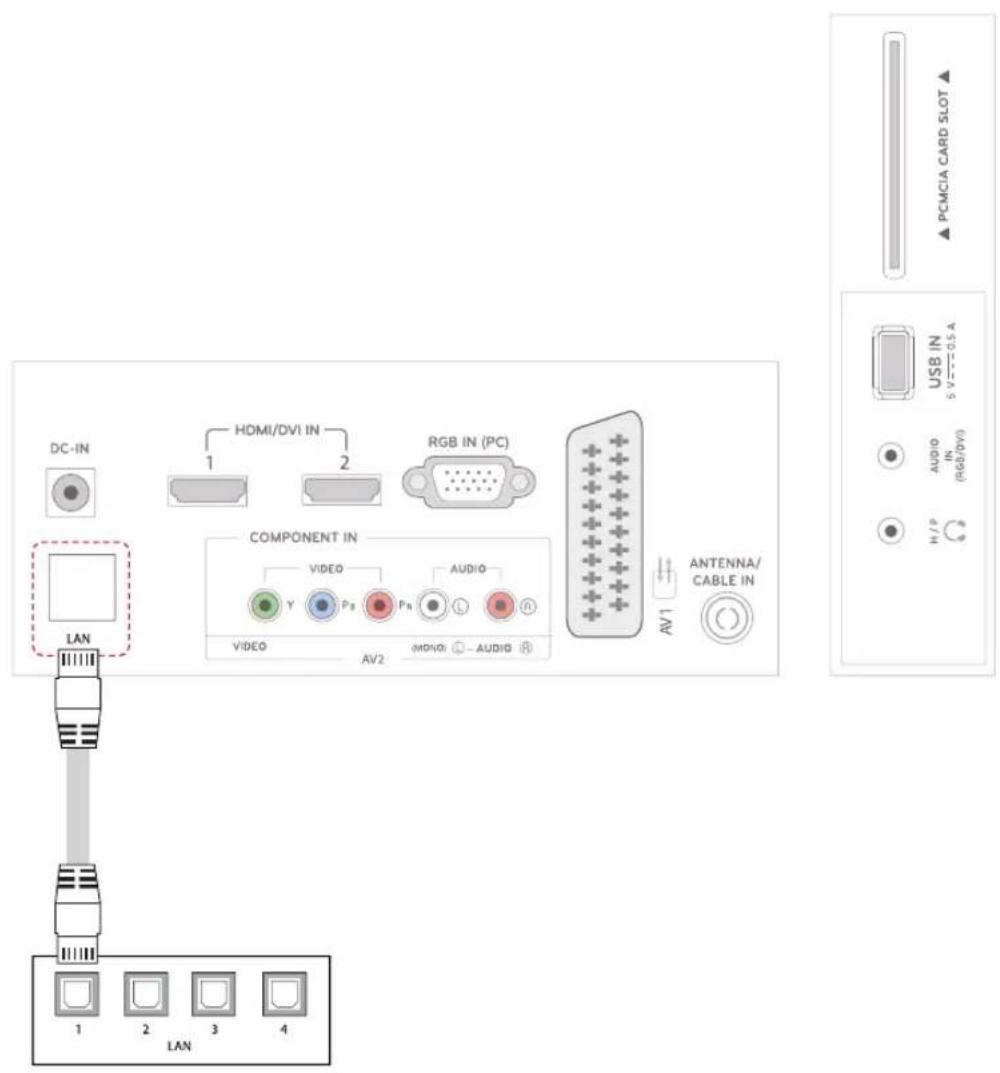

31 Podłączanie do sieci przewodowej

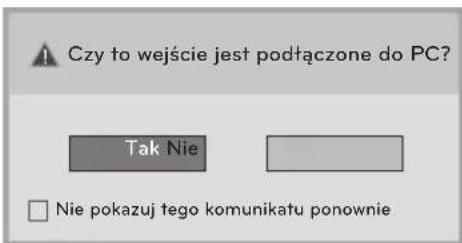

32 Podłączanie do komputera

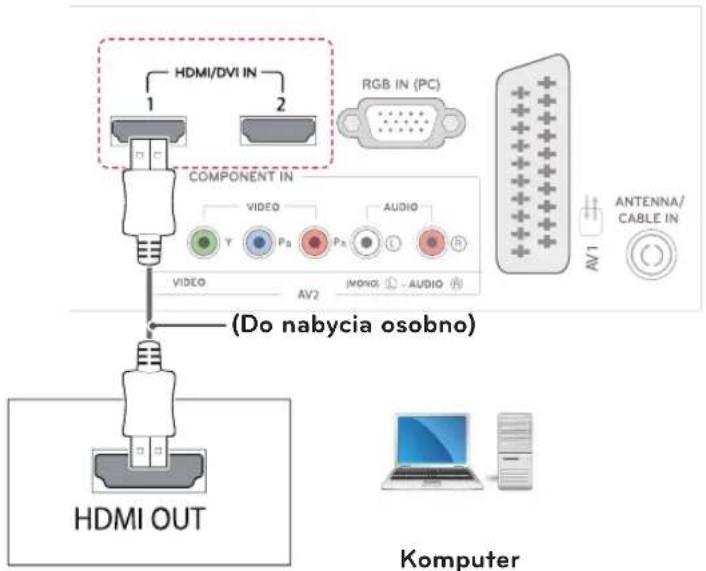

33 - Połączenie HDMI

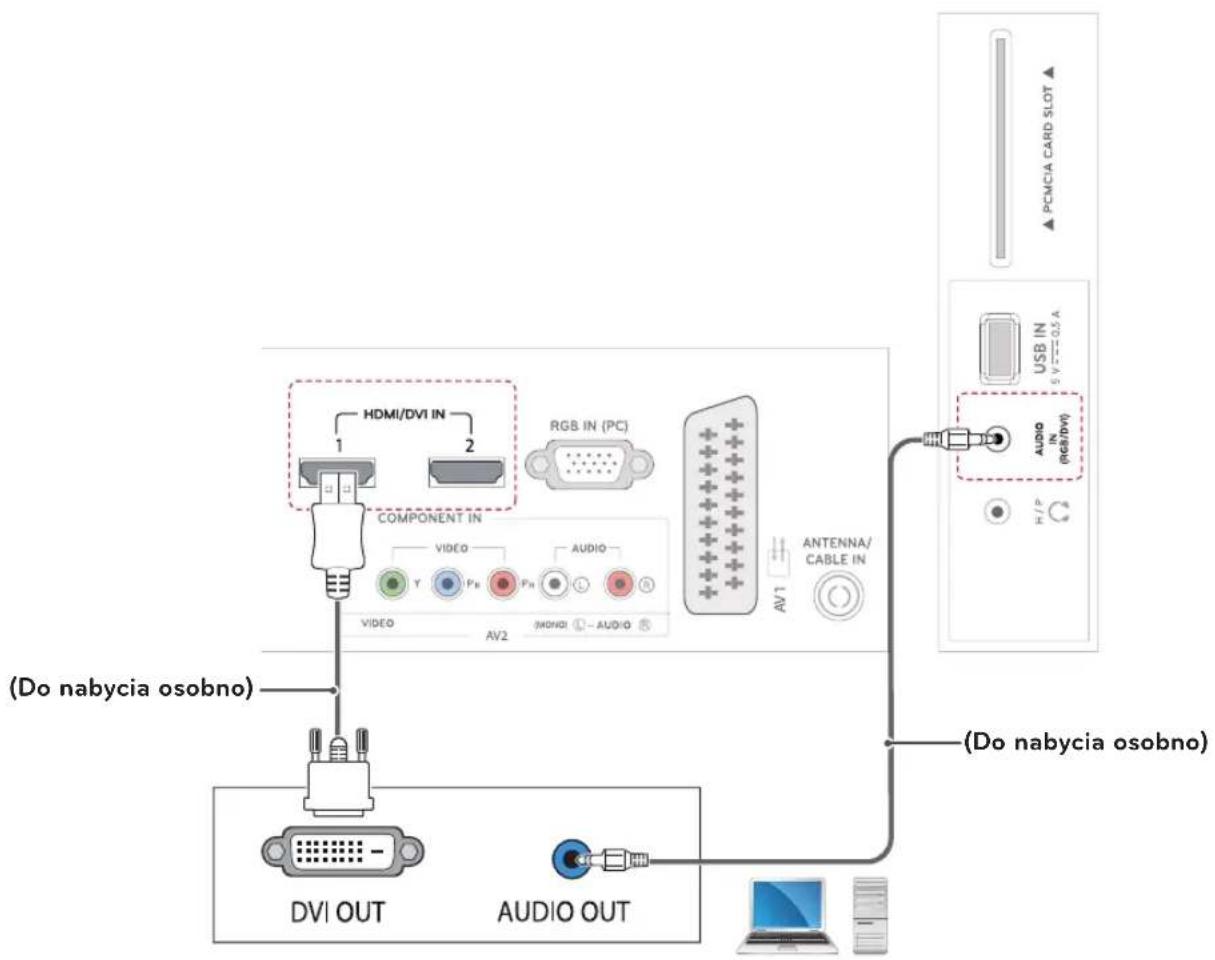

34 - Potączenie HDMI do DVI

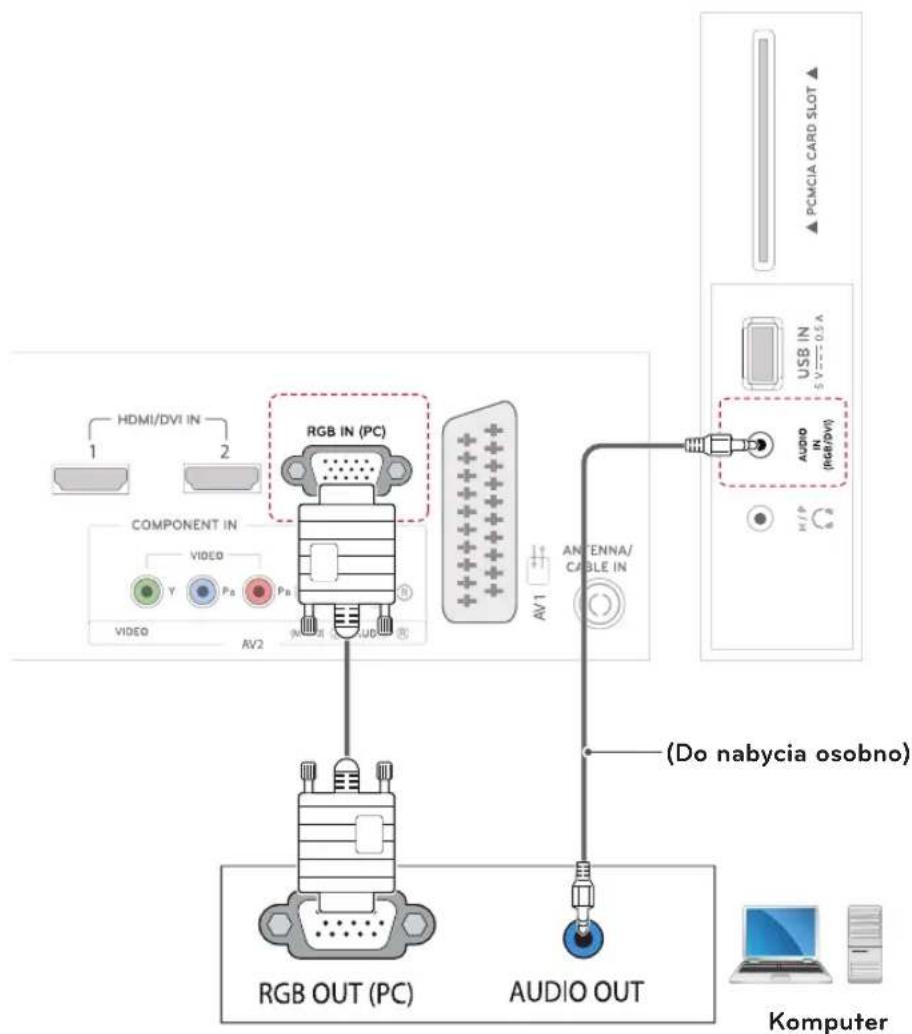

35 - Potączenie RGB

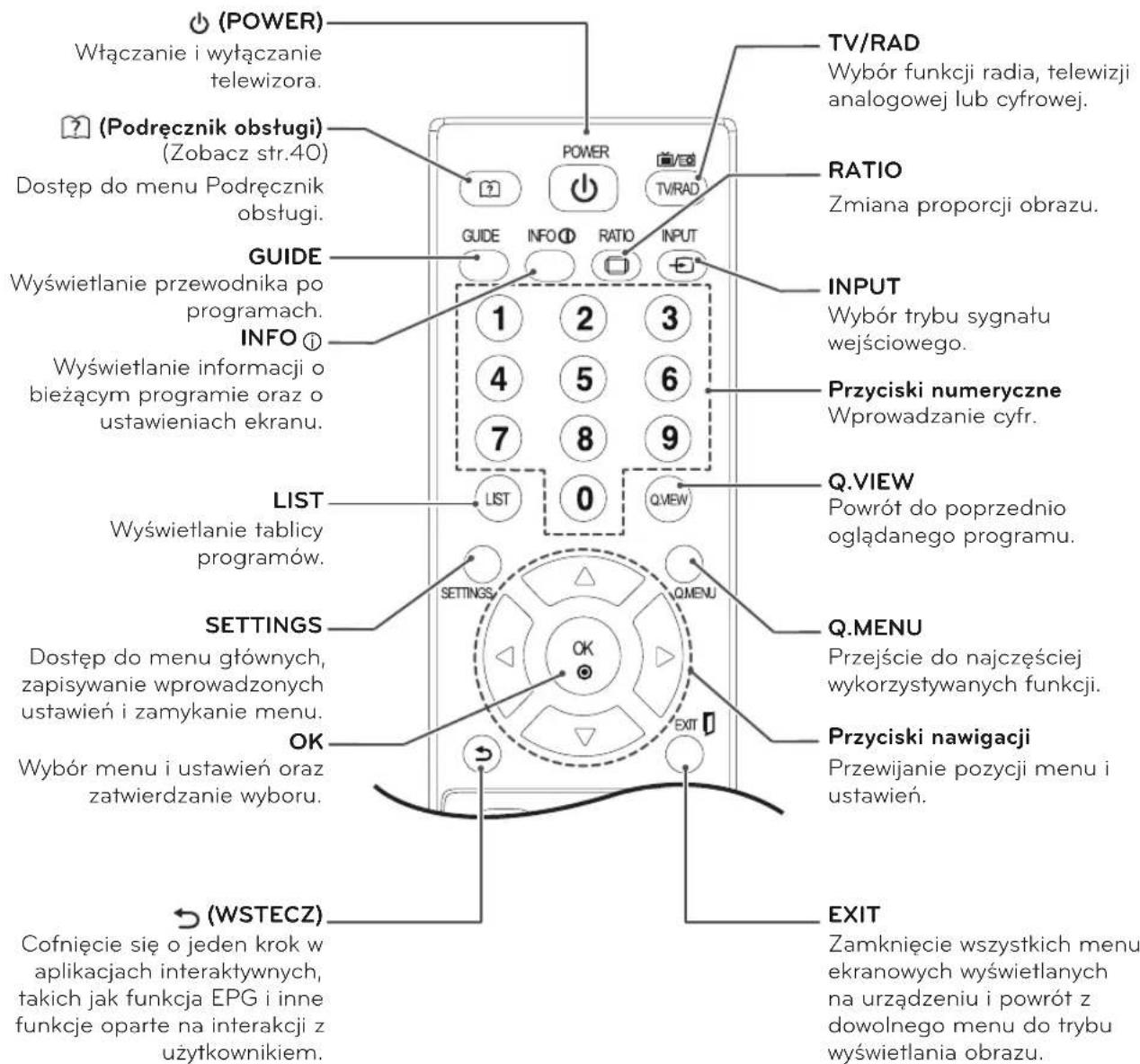

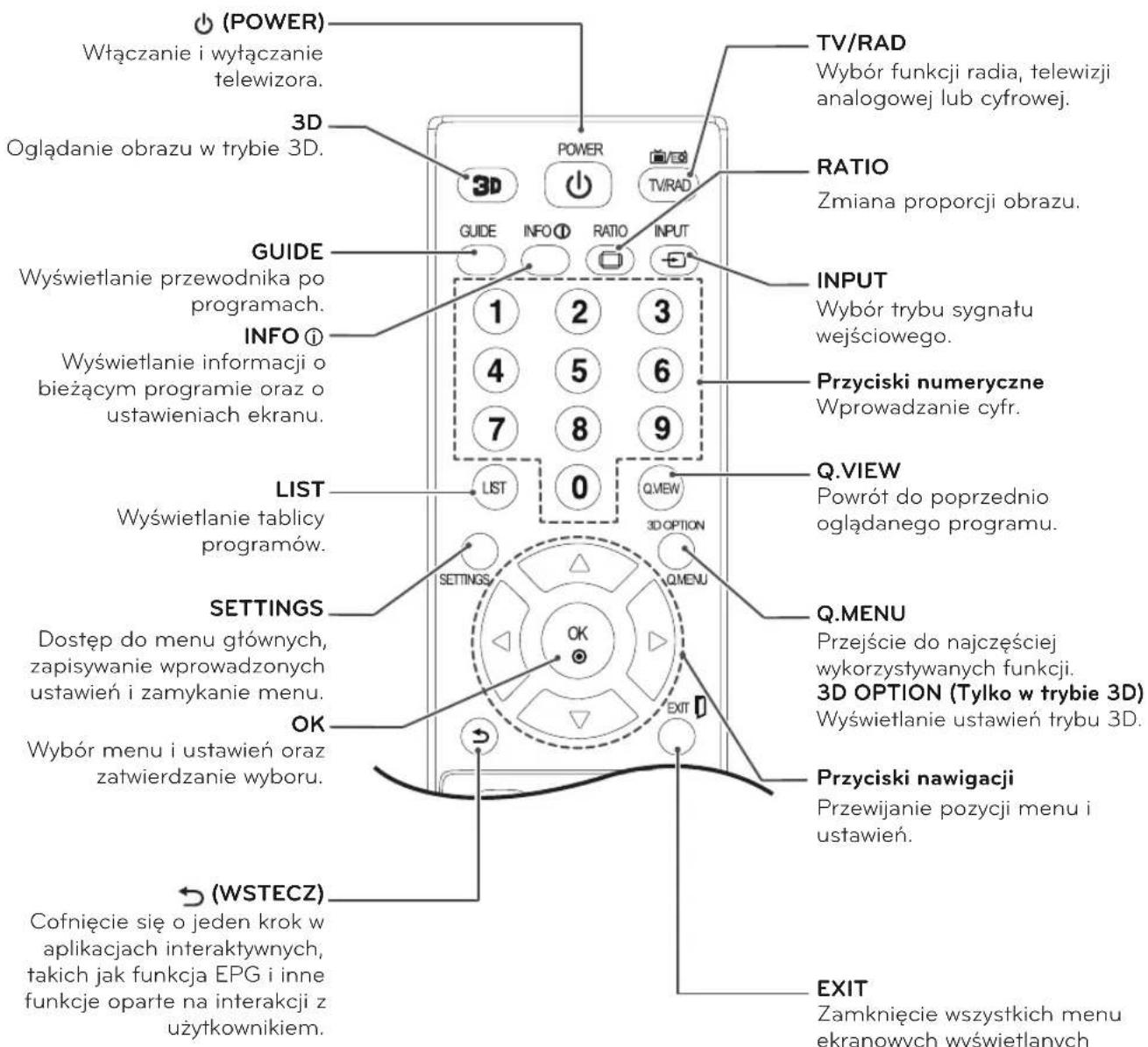

36 PILOT ZDALNEGO STEROWANIA

39 DOSTOSOWYWANIE USTAWIEN

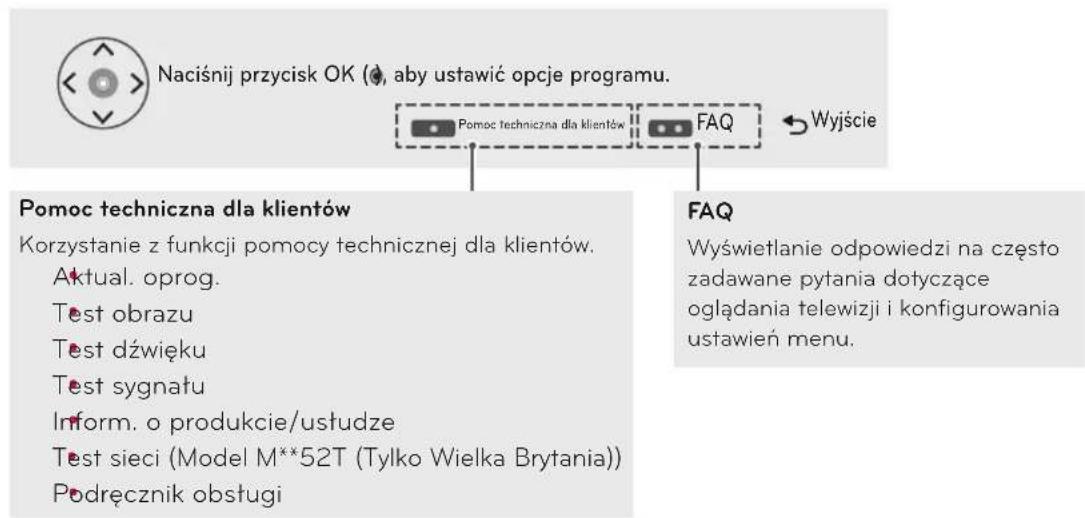

39 Dostęp do menu głównych

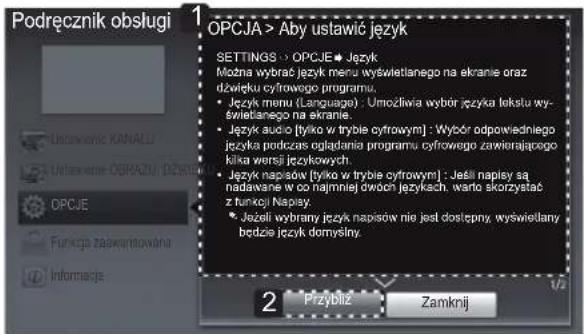

40 KORZYSTANIE Z PODRĘCZNIKA OBSŁUGI

40 Dostęp do menu Podręcznik obstugi.

40 - Za pomocą menu telewizora

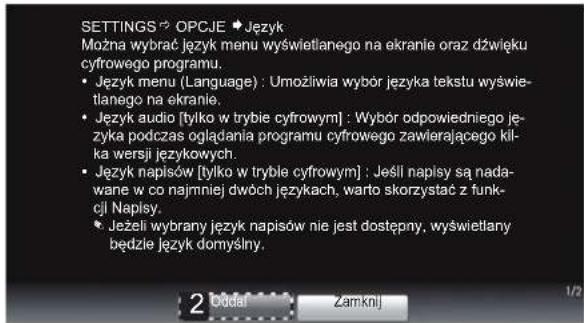

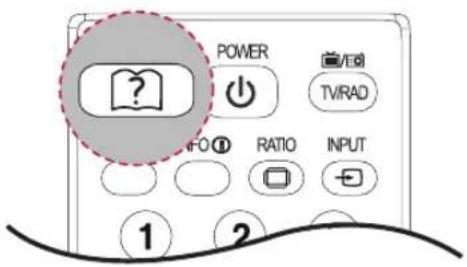

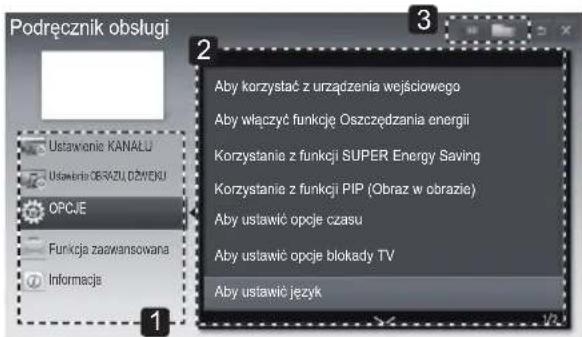

40 - Korzystanie z pilota zdalnego sterowania

41 OBRAZY TRÓJWYMIAROWE (DOTYCZY TYLKO TELEWIZORÓW KINOWYCH 3D)

41 Technologia 3D

42 KONSERWACJA

42 Czyszczenie telewizora

42 Ekran i ramka

42 Obudowa i podstawa

42 Przewód zasilający

43 Zapobieganie zjawisku „wypalenia“ obrazu na ekranie

44 ROZWIĄZYWANIE PROBLEMÓW

44 Ogólne

44 Korzystanie z trybu 3D

45 DANE TECHNICZNE

LICENCJE

Obstugiwane licencje mogą być różne w zależności od modelu. Więcej informacji o licencjach można znaleźć pod adresem www.lg.com.

DOLBY DIGITAL PLUS PULSE

Wyprodukowane na podstawie licencji Dolby Laboratories. „Dolby” i symbol podwójne D są znakami towarowymi Dolby Laboratories.

HDMI, logo HDMI i nazwa High-Definition Multimedia Interface są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy HDMI Licensing LLC.

INFORMACJE O FORMACIE DIVX: DivX® to cyfrowy format wideo stworzony przez firmę DivX, LLC będącą podmiotem zależnym Rovi Corporation. To urządzenie posiada certyfikat DivX Certified® i odtwarza obraz w formacie DivX. Więcej informacji oraz narzędzia do konwersji plików wideo na format DivX można znaleźć na stronie www.divx.com.

INFORMACJE O USŁUDZE DIVX VOD (VIDEO-ON-DEMAND): to urządzenie z certyfikatem DivX Certified® musi zostać zarejestrowane, aby można było na nim odtwarzać filmy kupione w ramach ustugi DivX Video-on-Demand (VOD). W celu uzyskania kodu rejestracyjnego należy skorzystać z sekcji DivX VOD w menu ustawień urządzenia. Więcej informacji na temat procedury rejestracji można znaleźć na stronie vod.divx.com.

Certyfikowane urządzenie DivX® umożliwiające odtwarzanie plików wideo w formacie DivX® do rozdzielczości HD 1080p, w tym materiałów z kategorii premium.

DivX®, DivX Certified® oraz związane z nimi logotypy są znakami towarowymi Rovi Corporation lub jej podmiotów zależnych i są wykorzystywane jedynie na podstawie licencji.

Chronione jednym lub kilkoma spośród następujących amerykańskich patentów: 7 295 673; 7 460 668; 7 515 710; 7 519 274

PROCEDURA INSTALACJI

1 Otwórz opakowanie i sprawdź, czy w zestawie znajdują się wszystkie akcesoria.
2 Przymocuj podstawę do telewizora.
3 Podłącz urządzenie zewnętrzne do telewizora.

UWAGA

Telewizor użytkownika może różnic się od pokazanego na ilustracji.

Menu ekranowe telewizora użytkownika może się nieco różnic od przedstawionego w tej instrukcji.

Dostępne menu i opcje mogą być różne w zależności od używanego źródła sygnału wejściowego i modelu produktu.

Nowe funkcje mogą być dodawane do tego telewizora w przysztości.

MONTAŻ I PRZYGOTOWANIE DO PRACY

Rozpakowywanie

Zalecamy sprawdzenie, czy opakowanie zawiera poniższe elementy. W przypadku braku jakiegokolwiek elementu należy skontaktować się ze sprzedawcą. Urządzenie i akcesoria pokazane na ilustracjach w tej instrukcji mogą się różnić wyglądem od zakupionych przez użytkownika.

UWAGA

Zwartość opakowania z produktem może się różnić w zależności od modelu.

W związku z unowocześnieniem funkcji dane techniczne produktu i treść instrukcji obstugi mogą ulec zmianie bez wcześniejjszego powiadomienia.

PRZESTROGA

Aby zapewnić maksymalne bezpieczeństwo i długi czas eksploatacji urządzenia, nie należy podłączać do niego żadnych niezatwierdzonych akcesoriów.

Szkody i obrażenia ciała spowodowane stosowaniem niezatwierdzonych akcesoriów nie są objęte gwarancją.

UWAGA

Zewartość opakowania z produktem może być różna w zależności od modelu.

W związku z unowoczeńieniem funkcji dane techniczne produktu i treść instrukcji obstugi mogą ulec zmianie bez wcześniejjszego powiadomienia.

W celu zapewnienia wygody potączeń przewody HDMI i urządzenia USB powinny mieć końcówki o grubości mniejszej niż 10 mm i szerokości mniejszej niż 18 mm. Jeśli przewód lub karta pamięci USB nie pasują do portu USB w telewizorze, należy użyć przewodu przedłużającego, który obstuguje standard USB 2.0.

*A ≤0 mm

*B ≦ 18 mm

Pilot zdalnego sterowania i baterie (AAA)

(Zobacz str.36, 38)

Płyta CD (instrukcja obstugi) / karty

Szyjka podstawy (Tylko modele M2752D / M2752T)

(Zobacz str.13, 18)

Wkręty do montażu

2 szt. (Tylko modele M2752D / M2752T)

(Zobacz str.13, 18)

DM2352D DM2752D DM2352T DM2752T

Pilot zdalnego sterowania i baterie (AAA)

(Zobacz str.36)

(Zobacz str.15) (Zobacz str.15)

2 szt. (Tylko modele

DM2752D / DM2752T)

(Zobacz str.13, 18)

Płyta CD (instrukcja obstugi) / karty

Szyjka podstawy (Tylko modele DM2352D / DM2352T)

(Zobacz str.11, 17)

Płyta CD z oprogramowaniem do obstugi gier TriDef 3D / skrócona instrukcja obstugi

Szyjka podstawy (Tylko modele DM2752D / DM2752T)

(Zobacz str.13, 18)

Okulary 3D (standardowe / z zatrzaskiem)

• Liczba sztuk okularów 3D może być różna w zależności od modelu i kraju.
• Telewizor użytkownika może różnić się od pokazanego na ilustracji.

Elementy do nabycia osobno

Okulary do korzystania z funkcji Dual Play (Tryb podwójny)

Urządzenie i akcesoria przedstawione na ilustracjach w tej instrukcji mogą się różnic wyglądem od zakupionych przez użytkownika.

Elementy nabywane osobno mogą bez powiadomienia ulec zmianie lub modyfikacji w celu poprawy jakości.

W sprawie zakupu tych elementów należy skontaktować się ze sprzedawcą.

Nazwa i wygląd modelu mogą ulec zmianie po zmianie funkcji produktu lub na skutek rozmaitych decyzji producenta.

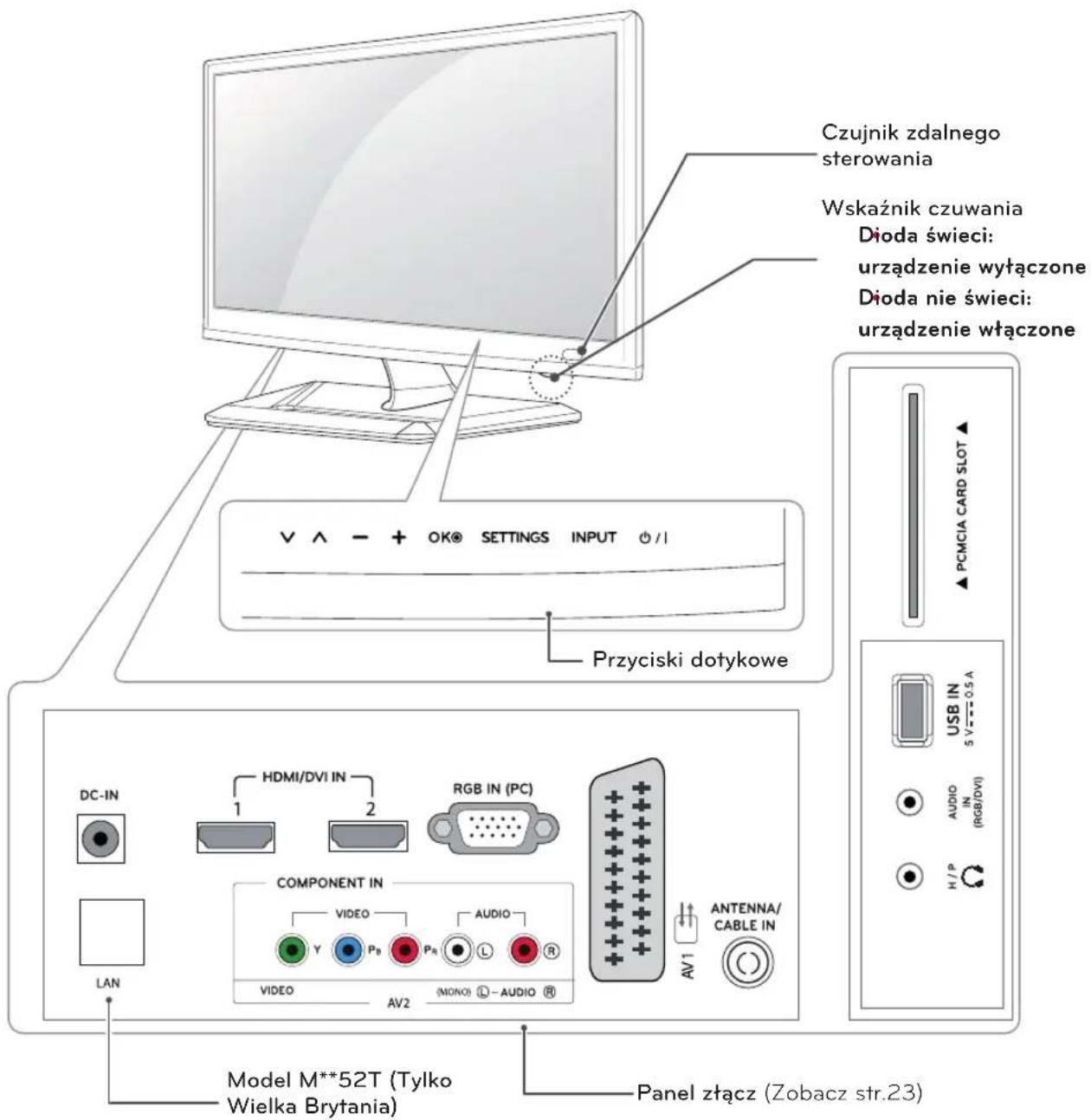

Części i przyciski

Czujnik zdalnego sterowania Wskaźnik czuwania Dioda świeci: urządzenie wtączone Dioda nie świeci: urządzenie wtączone Przyciski dotykowe V ^ - + OK® SETTINGS INPUT /I PCMCIA CARD SLOT ▲ DC-IN HDMI/DVI IN 2 RGB IN (PC) COMPONENT IN VIDEO AUDIO Y Pb Pa L R VIDEO AV2 (MONO) - AUDIO ® AV1 ANTENNA/CABLE IN LAN Model M**52T (Tylko Wielka Brytania) Panel złącz (Zobacz str.23)

Przycisk dotykowy Opis
V^	Przewijanie listy zapisanych programów.
- +	Regulacja głośności.
OK Wybieranie podświetłonej	pozycji menu i zatwierdzanie wprowadzonych ustawień.
SETTINGS Dostęp do menu głównych, zapisywanie wprowadzonych ustawień i zamykanie menu.
INPUT Zmiana źródła sygnału wejściowego.
/ I	Włączanie i wyłączanie zasilania.

UWAGA

Wszystkie przyciski są przyciskami dotykowymi, dzięki czemu do aktywacji wybranej funkcji wystarczy dotknięcie palcem.

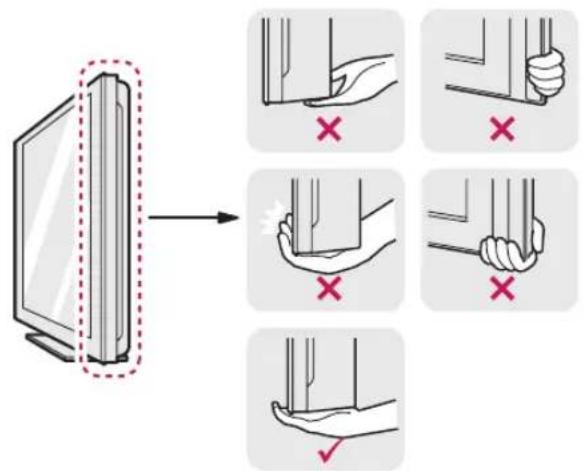

Podnoszenie i przenoszenie telewizora

Przed podjęciem próby przeniesienia lub podniesienia telewizora należy przeczytać poniższe informacje. Pomogą one uniknąć jego porysowania lub uszkodzenia, a także zapewnić bezpieczny transport niezależnie od modelu i rozmiarów.

PRZESTROGA

Nie wolno dotykać ekranu, ponieważ może to doprowadzić do uszkodzenia powłoki albo niektórych pikseli służących do generowania obrazu.

Zaleca się przenoszenie telewizora w oryginalnym kartonie lub opakowaniu.

Przed uniesieniem lub przeniesieniem telewizora należy odłączyć przewód zasilający i wszystkie inne przewody.

Telewizor należy chwycić mocno u góry i u dotu obudowy. Nie wolno go trzymać za część przezroczystą, głośnik ani kratkę głośnika.

Telewizor należy trzymać ekranem zwróconym na zewnątrz, aby zmniejszyć ryzyko jego zarysowania.

Podczas transportu telewizora należy chronić go przed wstrząsami i nadmiernymi drganiami.

Podczas transportu telewizora należy go trzymać w pozycji pionowej – nie wolno obracać go na bok ani pochylac w lewo lub w prawo.

Montaż telewizora

Jeśli telewizor nie jest montowany na ścianie, postępuj zgodnie z poniższymi instrukcjami, aby zamocować podstawę.

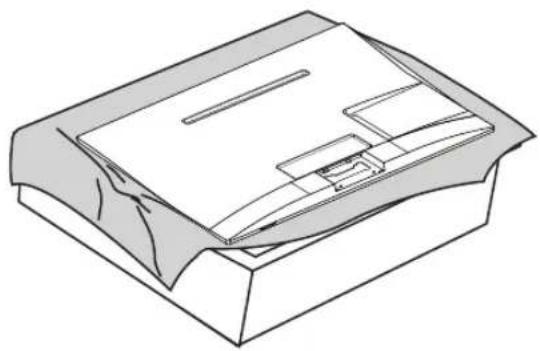

1 Umieść telewizor ekranem do dotu na płaskiej i miękkiej powierzchni.

Na powierzchni należy wcześniej ułożyć matę z pianki lub miękką, ochronną tkaninę, aby zapobiec ewentualnym uszkodzeniom ekranu.

W•trakcie przymocowywania podstawy do telewizora telewizor powinien być położony ekranem w dół na miękkiej lub płaskiej powierzchni, aby zmniejszyć ryzyko jego zarysowania.

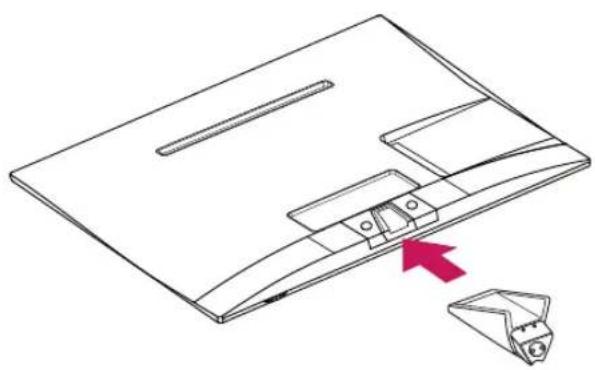

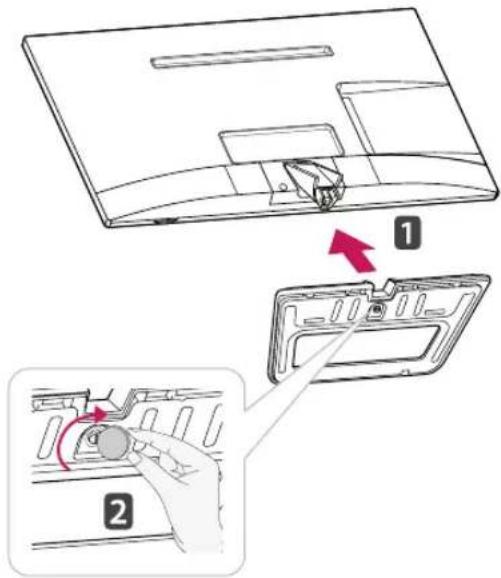

2 Przymocuj nóżkę podstawy do telewizora.

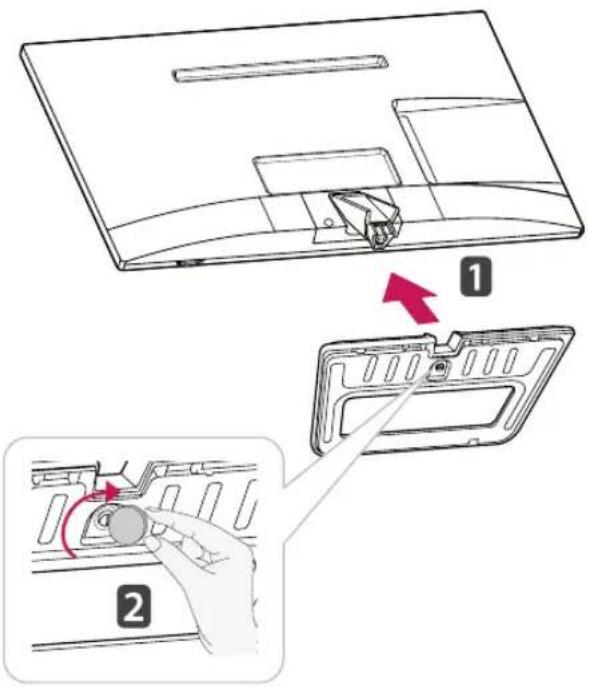

3 Przymocuj stopkę podstawy do nóżki podstawy przekręcając wkręt w prawo za pomocą monety.

Wkręty należy mocno dokręcić, aby zapobiec przechylaniu się telewizora do przodu. Nie należy dokręcać ich zbyt mocno.

OSTRZEŻENIE

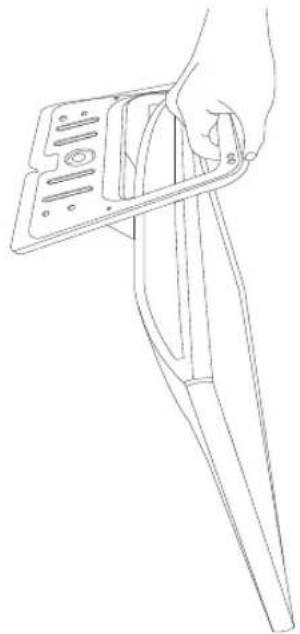

Nie wolno przenosić monitora, trzymając go podstawą do góry, ponieważ może wypaść z podstawy i ulec zniszczeniu lub spowodować uszkodzenia ciała.

Iustracja pokazuje przykład instalacji. Jej wygląd może różnić się od zakupionego produktu.

Nie wolno przenosić monitora w pozycji odwróconej, trzymając go za nóżkę podstawy, ponieważ może wypaść z podstawy i ulec zniszczeniu lub spowodować uszkodzenia ciała.

Iustracja pokazuje przykład instalacji. Jej wygląd może różnić się od zakupionego produktu.

M2752D M2752T DM2752D DM2752T

Jeśli telewizor nie jest montowany na ścianie, postępuj zgodnie z poniższymi instrukcjami, aby zamocować podstawę.

1 Umieść telewizor ekranem do dotu na płaskiej i miękkiej powierzchni.

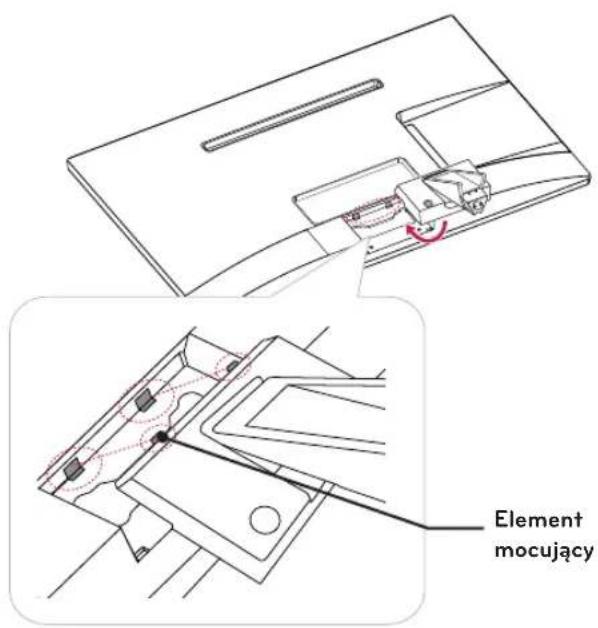

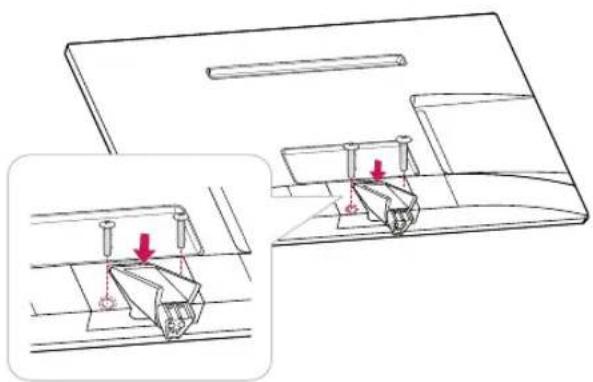

2 Przymocuj szyjkę podstawy do telewizora. Wtoż dwa elementy mocujące dotączone do szyjki podstawy do otworu w korpusie telewizora i zamocuj je, naciskając elementy znajdujące się u dołu po lewej i prawej stronie.

Element mocujący

3 Przymocuj do telewizora szyjkę podstawy za pomocą 2 wkrętów.

Jeśli wkręty nie zostaną dokręcone dostatecznie mocno, telewizor może spaść i ulec uszkodzeniu.

4 Przymocuj stopkę podstawy do szyjki podstawy przekręcając wkręt w prawo za pomocą monety.

Wkręty należy mocno dokręcić, aby zapobiec przechylaniu się telewizora do przodu. Nie należy dokręcać ich zbyt mocno.

OSTRZEŻENIE

Nie wolno przenosić monitora, trzymając go podstawą do góry, ponieważ może wypaść z podstawy i ulec zniszczeniu lub spowodować uszkodzenia ciała.

llustracja pokazuje przykład instalacji. Jej wygląd może różnić się od zakupionego produktu.

Nie wolno przenosić monitora w pozycji odwróconej, trzymając go za nóżkę podstawy, ponieważ może wypaść z podstawy i ulec zniszczeniu lub spowodować uszkodzenia ciała.

Iustracja pokazuje przykład instalacji. Jej wygląd może różnić się od zakupionego produktu.

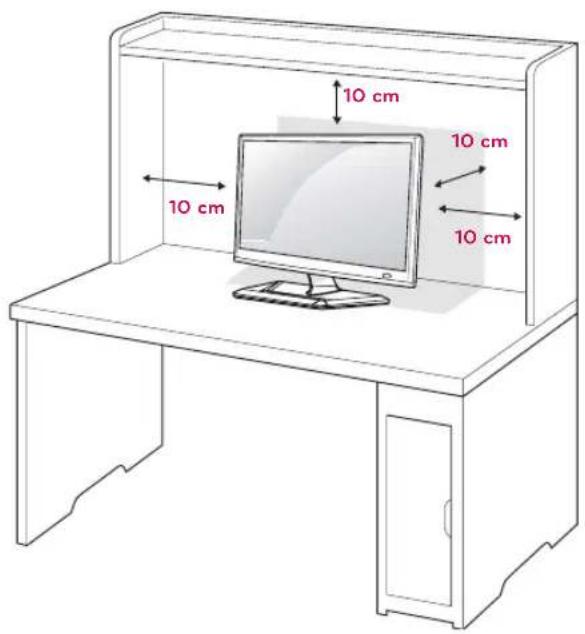

Montaż na płaskiej powierzchni

1 Podnieś i ustawtelewizor na płaskiej powierzchni w pozycji pionowej.

Pozostaw co najmniej 10-centymetrowy odstęp od ściany w celu zapewnienia odpowiedniej wentylacji.

10 cm 10 cm 10 cm 10 cm

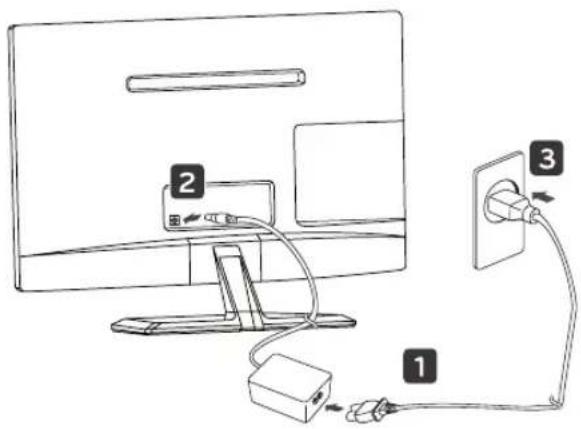

2 Podłącz zasilacz AC-DC i przewód zasilający do gniazdka elektrycznego.

Telewizora nie wolno umieszczać w pobliżu źródeł ciepła ani na nich, ponieważ grozi to pożarem lub uszkodzeniem telewizora.

OSTRZEŻENIE

Podczas regulowania kąta nachylenia nie wolno trzymać dolnej części obudowy telewizora w sposób przedstawiony na poniższej ilustracji, ponieważ grozi to urazem palców.

Należy odłączyć przewód zasilający przed rozpoczęciem przenoszenia lub montażutelewizora. Niezastosowanie się do tego zalecenia grozi porażeniem prądem.

UWAGA

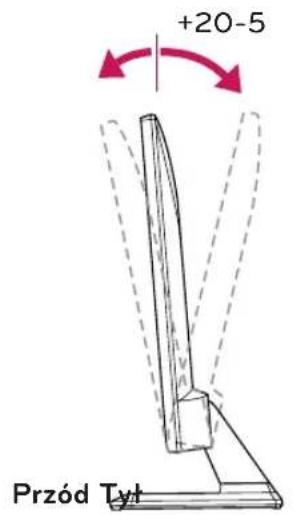

Pochyl telewizor w zakresie od +20 do -5 stopni (do tyłu lub do przodu) w celu najlepszego dopasowania kąta nachylenia do własnych preferencji.

+20-5 Przód Tyt

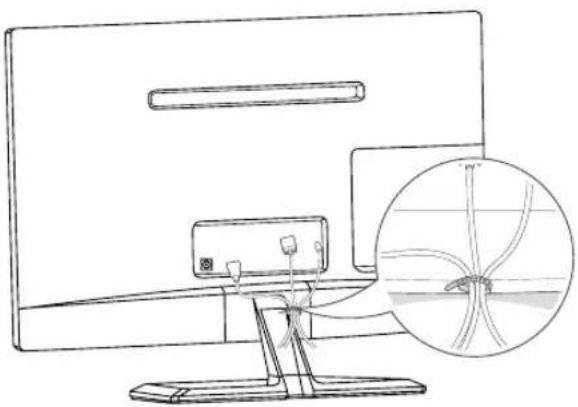

Porządkowanie przewodów

Zbierz przewody i zepnij je za pomocą opaski na przewody.

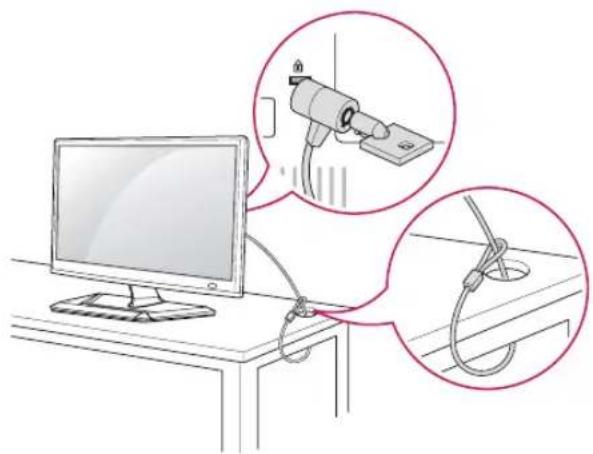

Korzystanie z systemu zabezpieczającego Kensington

Złącze systemu zabezpieczającego Kensington znajduje się z tytu obudowy telewizora. Więcej informacji na temat montażu zabezpieczenia i korzystania z niego można znaleźć w dotączonej do niego instrukcji obsługi albo na stroniehttp://www.kensington.com.

Za pomocą kabla systemu zabezpieczającego Kensington potącz telewizor z powierzchnią, na której stoi.

System zabezpieczający Kensington jest wyposażeniem dodatkowym. Akcesoria dodatkowe można nabyć w większości sklepów z artykułami RTV.

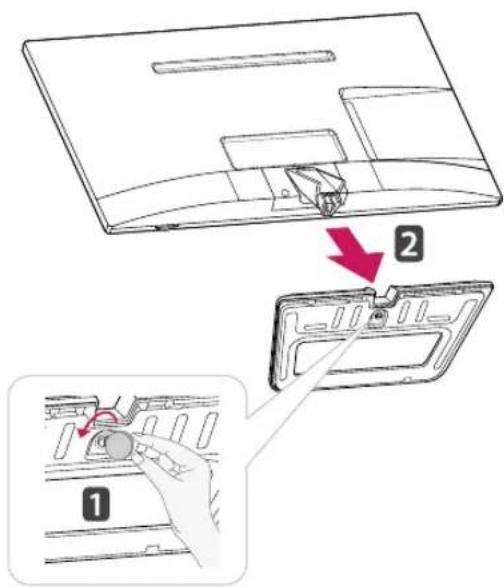

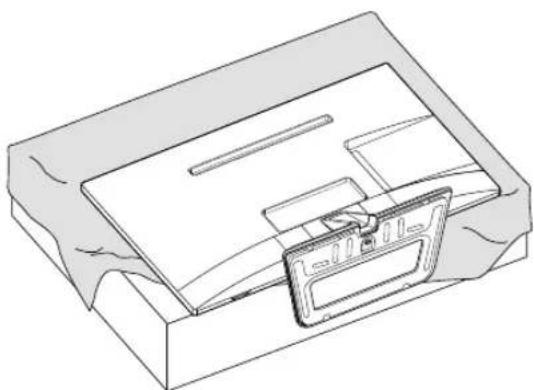

Demontaż podstawy

1 Umieść telewizor ekranem do dotu na płaskiej i miękkiej powierzchni.

Na powierzchni należy wcześniej ułożyć matę z pianki lub miękką, ochronną tkaninę, aby zapobiec ewentualnym uszkodzeniom ekranu.

W•trakcie demontażu podstawy telewizora telewizor powinien być położony ekranem w dół na miękkiej lub płaskiej powierzchni, aby zmniejszyć ryzyko jego zarysowania.

2 Odkręć wkręt (obracając w lewą stronę), a następnie wysuń stopkę podstawy z szyjki podstawy.

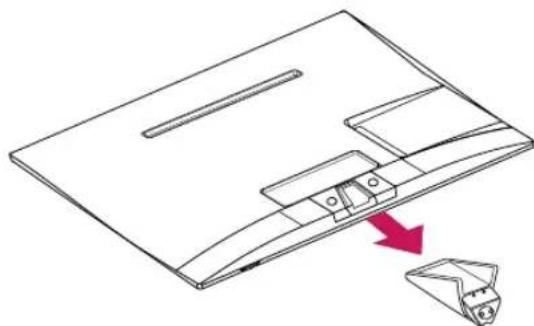

3 Wyciągnij nóżkę podstawy z telewizora.

1 Umieść telewizor ekranem do tołu na płaskiej i miękkiej powierzchni.

Na powierzchni należy wcześniej ułożyć matę z pianki lub miękką, ochronną tkaninę, aby zapobiec ewentualnym uszkodzeniom ekranu.

W•trakcie demontażu podstawy telewizora telewizor powinien być położony ekranem w dół na miękkiej lub płaskiej powierzchni, aby zmniejszyć ryzyko jego zarysowania.

2 Odkręć wkręt (obracając w lewą stronę), a następnie wysuń stopkę podstawy z szyjki podstawy.

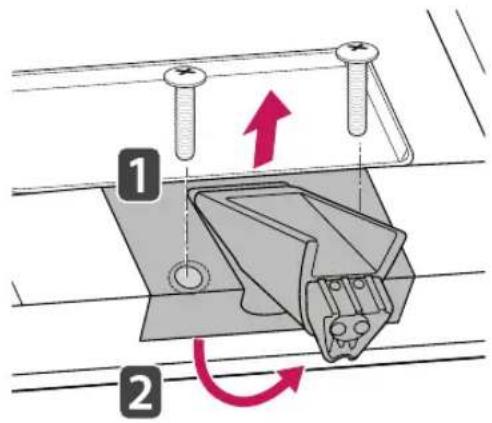

3 Wyciągnij 2 wkręty i odłącz szyjkę podstawy odtelewizora.

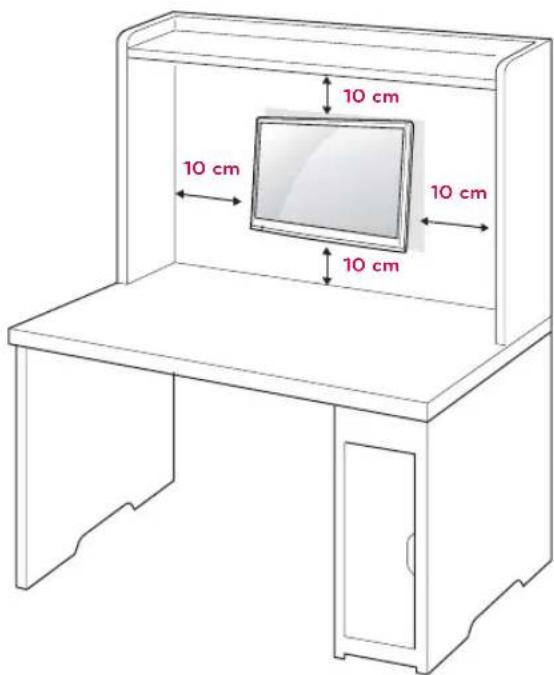

W celu zapewnienia odpowiedniej wentylacji należy umieścić telewizor w sposób zapewniający 10 cm wolnego miejsca po bokach i z tytu. Szczegółowe informacje dotyczące montażu można uzyskać od sprzedawcy. Zalecamy też zapoznanie się z instrukcją montażu i konfiguracji opcjonalnego uchwytu ściennego o regulowanym nachyleniu.

10 cm 10 cm 10 cm 10 cm

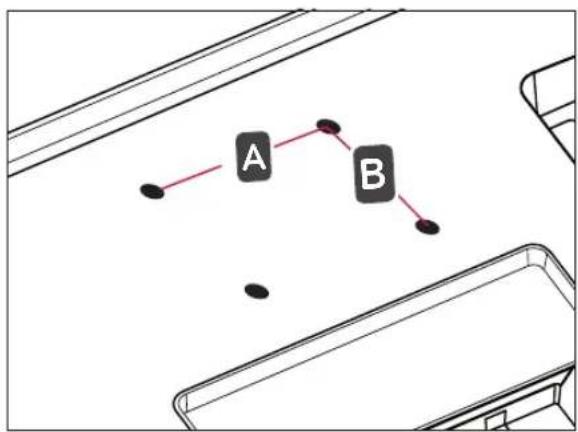

W przypadku montażu telewizora na ścianie należy przykręcić uchwyt montażowy (opcjonalny) do tytu obudowy.

W trakcie instalacji telewizora na ścianie przy użyciu uchwytu montażowego (opcjonalnego) należy zachować ostrożność i precyzję, aby urządzenie nie spadło.

1 Należy używać wyłącznie uchwytu montażowego oraz wkrętów spełniających wymogi standardu VESA.

2 Użycie wkrętów dłuższych niż określone w specyfikacji standardu może spowodować uszkodzenie wewnętrznej części telewizora.

3 Użycie nieprawidłowych wkrętów może spowodować uszkodzenie i/lub upadek zamontowanego produktu. Firma LG Electronics nie ponosi odpowiedzialności za tego typu wypadki.

4 Zestaw do montażu ściennego powinien być zgodny ze standardem VESA i niżej podanymi wymiarami interfejsu montażowego i specyfikacją wkrętów mocujących.

5 Przy zakupie zestawu do montażu ściennego prosimy kierować się poniższymi wskazówkami dot. standardu VESA.

Do przekątnej ekranu 784,8 mm (30,9 cala)

* Grubość podkładki do montażu ściennego: 2,6 mm
* Wkręt: Φ 4,0 mm x gwint 0,7 mm x długość 10 mm

Od przekątnej ekranu 787,4 mm (31 cali)

* Należy używać podktadek do montażu ściennego i wkrętów zgodnych ze standardem VESA.

VESA (A x B) 100 x 100
Typ wkrętu M4
Liczba wkrętów 4
Uchwyt ścienny(opcjonalnie)	RW120

VESA (A × B)

PRZESTROGA

Přzed rozpoczęciem przenoszenia lub montażu telewizora należy odłączyć go od zasilania. Niezastosowanie się do tego zalecenia grozi porażeniem prądem.

W przypadku montażu telewizora na suficie lub pochylonej ścianie może on spaść, powodując poważne obrażenia ciała u osób znajdujących się w pobliżu.

Do montażu należy użyć uchwytu ściennego dopuszczonego przez firmę LG do użytku z danym modelem urządzenia. W razie potrzeby należy skonsultować się z lokalnym sprzedawcą lub technikiem.

Nie wolno zbyt mocno dokręcać wkrętów, ponieważ może to doprowadzić do uszkodzenia telewizora, a w efekcie do utraty gwarancji.

Należy korzystać z wkrętów i uchwytów montażowych zgodnych ze standardem VESA. Szkody i obrażenia ciała spowodowane niewłaściwym użytkowaniem lub stosowaniem nieodpowiednich akcesoriów nie są objęte gwarancją.

UWAGA

Należy używać wyłącznie wkrętów wymienionych w specyfikacji standardu VESA.

W skład zestawu do montażu ściennego wchodzi instrukcja obstugi i niezbędne części.

Uchwyt ścienny jest wyposażeniem dodatkowym. Dodatkowe akcesoria można nabyć u lokalnego sprzedawcy.

Długość wkrętów może być różna w zależności od modelu uchwytu ściennego. Należy użyć wkrętów o odpowiedniej długości.

Więcej informacji można znaleźć w instrukcji dołączonej do zestawu do montażu ściennego.

KORZYSTANIE Z FUNKCJI TELEWIZORA

Włączanie telewizora po raz pierwszy

Po pierwszym włączeniu telewizora wyświetlany jest ekran konfiguracji ustawień początkowych. Na tym ekranie należy wybrać język i dostosować podstawowe ustawienia.

1 Podłącz przewód zasilający do gniazdka sieciowego.
2 Naciśnij przycisk Ⓜ telewizorze lubprzycisk zasilania na pilocie zdalnego sterowania, aby włączyćtelewizor.

Wskaźnik czuwania zostanie wyłączony.

UWAGA

Kiedy telewizor pracuje w trybie oszczędnym, wskaźnik czuwania świeci kolorem bursztynowym.

3 Przy pierwszym uruchomieniu telewizora zostanie wyświetlony ekran konfiguracji ustawień początkowych.

UWAGA

Jeżeli w ciągu 40 sekund od wyświetlenia ekranu konfiguracji ustawień początkowych nie zostanie wykonane żadne działanie, menu zniknie.

4 Postępując zgodnie z instrukcjami wyświetlanymi na ekranie, dostosuj ustawieniatelewizora do swoich preferencji.

Umożliwia wybór języka menu.

Umożliwia wybór trybu Dom odpowiedniego do korzystania z urządzenia w warunkach domowych.

Umożliwia wybór ustawień wskaźnika czuwania. W przypadku wybrania opcji Wt. wskaźnik czuwania na panelu przednim świeci, kiedy telewizor jest wyłączony.

Umożliwia wybór kraju w menu ekranowych.

Umożliwia wybór strefy czasowej i opcji czasu letniego. (Jeżeli wybrany kraj to Rosja)

Umożliwia wybór ustawień sieciowych w menu ekranowych (jeśli dostępny jest port LAN). (Model M**52T (Tylko Wielka Brytania))

Umożliwia ustawienie hasta. (Jeżeli wybrany kraj to Francja lub Włochy)

Umożliwia ustawienie automatycznego włączania trybu 3D. Włączenie telewizora automatycznie przekształca pliki 2D w pliki 3D i wyświetla obrazy w formacie 3D. (Tylko telewizor kinowy 3D)

Umożliwia automatyczne wyszukanie i zapisanie dostępnych programów.

UWAGA

W•krajach, gdzie standard transmisji cyfrowej nie został jeszcze ustalony, niektóre funkcje związane z obstugą telewizji cyfrowej (DTV) mogą nie działać, gdyż są zależne od dostępnych na danym obszarze usług cyfrowych.

Jeżeli wybrany kraj to Francja, hastem są początkowo cyfry 1234, a nie 0000.

Aby wyświetlać obraz najwyższej jakości w domowym środowisku, należy przełączyć urządzenie w tryb Dom.

Tryb W sklepie jest odpowiedni, gdy telewizor jest używany w warunkach sklepowych.

W• przypadku wyboru trybu W sklepie wprowadzone wcześniej ustawienia zostaną zastąpione ustawieniami domyślnymi trybu W sklepie po 2 minutach.

5 Po skonfigurowaniu wszystkich ustawień podstawowych naciśnij przycisk OK.

UWAGA

Jeżeli konfiguracja ustawień początkowych nie zostanie zakończona podczas pierwszego uruchomienia, ekran ten będzie pojawiat się ponownie przy każdym włączeniu telewizora.

6 Aby wyłączyć telewizor, naciśnij przycisk 🔊 telewizorze.

Wskaźnik czuwania zostanie włączony.

PRZESTROGA

Należy odłączyć przewód zasilający od gniazdka ściennego, jeśli telewizor nie ma być używany przez dłuższy czas.

UWAGA

Telewizor można przetączyć z trybu PC do trybu TV. W tym celu należy nacisnąć przycisk TV/PC. Funkcja Reset ustawień fabr. znajduje się również w menu OPCJE dostępnym na ekranie menu głównych.

PODŁĄCZANIE

Do telewizora można podłączać różne urządzenia. Funkcja przełączania trybów sygnału wejściowego pozwala wybrać konkretne urządzenie zewnętrzne, które będzie używane w danym momencie. Więcej informacji o podłączaniu urządzeń zewnętrznych można znaleźć w ich instrukcjach obsługi.

To urządzenie współpracuje między innymi z następującymi urządzeniami zewnętrznymi: odbiorniki sygnału HD, odtwarzacze DVD, magnetowidy, zestawy audio, urządzenia pamięci masowej USB, komputery, kamery, aparaty fotograficzne i konsole do gier.

UWAGA

W przypadku nagrywania programu telewizyjnego przy użyciu nagrywarki DVD lub magnetowidu wejściowy przewód sygnału telewizyjnego należy podłączyć do telewizora za pośrednictwem tego urządzenia. Więcej informacji o nagrywaniu można znaleźć w instrukcji obsługi podłączonego urządzenia.

Sposób podłączania urządzenia zewnętrznego może się różnic w zależności od modelu.

Urządzenia zewnętrzne można podłączać do dowolnego odpowiedniego gniazda w telewizorze.

Podłączanie anteny

Poniżej pokazano, jak podłączyć antenę, przewód telewizji kablowej lub odbiornik kablowy. Akcesoria pokazane na ilustracjach mogą się różnić od zakupionych przez użytkownika, zaś przewód antenowy RF jest wyposażeniem dodatkowym.

Podłącz telewizor do ściennego gniazda antenowego za pomocą przewodu antenowego RF (o oporności 75 Ω).

ANTENNA/ CABLE IN AV 1 (Do nabycia osobno) Ścienne gniazdo antenowe Antena zewnętrzna Antena VHF Antena UHF

UWAGA

Aby korzystać z więcej niż dwóch odbiorników telewizyjnych, należy użyć rozdzielacza sygnału antenowego.

Jeżeli jakość obrazu jest niska, należy

zainstalować odpowiedni wzmacniacz sygnału w celu jej poprawienia.

Jeżeli w przypadku korzystania z anteny jakość obrazu jest niska, należy dostosować kierunek ustawienia anteny.

Odwiedź stronęhttp://AntennaWeb.org, aby uzyskać więcej informacji o antenach i ich podłączaniu.

PRZESTROGA

Nie wolno zginać miedzianego przewodu w przewodzie antenowym RF.

Drut miedziany

Aby uchronić telewizor przed uszkodzeniem, wszelkie przewody należy podłączyć do niego przed podłączeniem przewodu zasilającego do sieci.

Podłączanie odbiornika HD, odtwarzacza DVD, magnetowidu lub konsoli do gier

Podłącz do telewizora odbiornik HD, odtwarzacz DVD, magnetowid lub konsolę, a następnie wybierz odpowiedni tryb sygnału wejściowego.

Połączenie HDMI

Połączenie HDMI to najlepszy sposób podłączania urządzeń.

To potączenie umożliwia przesyłanie cyfrowych sygnałów audio i wideo z urządzenia zewnętrznego do telewizora. Urządzenie zewnętrzne i telewizor należy potączyć za pomocą przewodu HDMI w sposób pokazany na poniższej ilustracji.

UWAGA

Zalecamy korzystanie z przewodów High Speed HDMI™.

Przewody High Speed HDMI™ umożliwiają przesyłanie sygnału o rozdzielczości 1080p i wyższej.

Obstugiwane formaty dźwięku telewizji cyfrowej: MPEG, Dolby Digital.

Obstugiwane formaty dźwięku HDMI: Dolby Digital, PCM (do 192 kHz, 32 kHz/44,1 kHz/48 kHz/88 kHz/96 kHz/176 kHz/192 kHz, brak obstugi DTS.)

Wybierz port wejściowy HDMI, aby podłączyć urządzenie. Nie ma znaczenia, którego portu użyjesz. HDMI/DVI IN 1 2 RGB IN (PC) COMPONENT IN VIDEO AUDIO Y Pe Ps AV2 (Do nabycia osobno) VIDEO NONO: AUDIO ANTENNA/CABLE IN HDMI OUT Odtwarzacz DVD / odtwarzacz Blu-Ray / odbiorn HD / dekoder HD / konsola do gier

Połączenie HDMI do DVI

To potączenie umożliwia przesyłanie cyfrowego sygnału wideo z urządzenia zewnętrznego do telewizora. Urządzenie zewnętrzne i telewizor należy potączyć za pomocą przewodu HDMI do DVI w sposób pokazany na poniższej ilustracji. W celu przesyłania sygnału audio należy podłączyć dodatkowy przewód audio.

UWAGA

Jeżeli dodatkowe głośniki zewnętrzne nie są używane, urządzenie zewnętrzne należy podłączyć do telewizora za pomocą opcjonalnego przewodu audio.

HDMI/DVI IN COMPONENT IN VIDEO AUDIO VIDEO AV2 MONO - AUDIO ANTENNA/CABLE IN (Do nabycia osobno) (Do nabycia osobno) DVI OUT AUDIO OUT PCMCIA CARD SLOT USB IN (RGB/DVI) AV1

Odtwarzacz DVD / odtwarzacz Blu-Ray / odbiornik kablowy HD / dekoder STB / konsola do gier

Połączenie Component

Przekazuje analogowe sygnały wideo i audio z urządzenia zewnętrznego do telewizora. Urządzenie zewnętrzne i telewizor należy potączyć kablem Component w sposób przedstawiony na poniższej ilustracji. W celu wyświetlania obrazów w trybie skanowania progresywnego należy korzystać z przewodu Component.

UWAGA

Jeśli przewody zostaną podłączone nieprawidłowo, może to powodować wyświetlanie obrazów czarnobiatych lub znieksztatcenie kolorów.

Przewody należy podłączyć do złączy o odpowiednich kolorach.

HDMI/DVI IN RGB IN (PC) COMPONENT IN VIDEO AUDIO (Do nabycia osobno) (Do nabycia osobno) Y P_B P_R L AUDIO A/V1 ANTENNA/CABLE IN PCMCIA CARD SLOT USB IN S Y 777-05 A AUDIO (RGB/DVI) H/P C Odtwarzacz DVD / odtwarzacz Blu-Ray / odbiornik kablowy HD / dekoder HD / konsola do gier

Połączenie Composite

To potączenie umożliwia przesyłanie analogowych sygnałów audio i wideo z urządzenia zewnętrznego do telewizora. Urządzenie zewnętrzne i telewizor należy potączyć za pomocą przewodu typu Component w sposób pokazany na poniższej ilustracji.

UWAGA

Przewody należy podłączyć do złączy o odpowiednich kolorach.

HDMI/DVI IN RGB IN (PC) COMPONENT IN VIDEO AV2 (Do nabycia osobno) VIDEO(MONO) L-AUDIO-R ANTENNA/CABLE IN PCMCIA CARD SLOT USB IN 5 V 0.5 A AUDIO IN (RdB/DVI) H/P Odtwarzacz DVD / odtwarzacz Blu-Ray / odbiornik kablowy HD / dekoder HD / konsola do gier

Połączenie Euro Scart

To potączenie umożliwia przesyłanie sygnałów audio i wideo z urządzenia zewnętrznego do telewizora. Urządzenie zewnętrzne i telewizor należy potączyć za pomocą przewodu Euro Scart w sposób pokazany na poniższej ilustracji. Przewód Euro Scart jest niezbędny, jeśli obraz ma być wyświetlany przy użyciu techniki skanowania progresywnego.

Typ wyjściaAktualnysygnat wejściowy	AV1 (Wyjście telewizyjne1)	AV1 (Gdy trwa zaprogramowane nagrywanie sygnału cyfrowego za pomocą urządzenia rejestrującego).
Telewizja cyfrowa Telewizjacyfrowa		O
Telewizja analogowa, audio-video	Telewizja analogowa	O (Tryb sygnału wejściowego jest konwertowany na tryb DTV).
Component/RGB
HDMI

UWAGA

Należy używać ekranowanego przewodu Euro Scart.

Podczas oglądania telewizji cyfrowej w trybie 3D sygnał wyjściowy telewizora nie może być wysytany za pośrednictwem przewodu SCART.

Jeśli podczas zaplanowanego nagrywania telewizji cyfrowej zostanie włączony tryb 3D, sygnał wyjściowy monitora nie będzie wysytany za pośrednictwem przewodu SCART i nagrywanie nie będzie mogło zostać zrealizowane.

HDMI/DVI IN 1 2 RGB IN (PC) COMPONENT IN VIDEO Y P2 P3 AV2 SMON -AUDIO AV1 ANTENNA/ CABLE IN (Do nabycia osobno) AUDIO/VIDEO Odtwarzacz DVD / odtwarzacz Blu- Ray / odbiornik kablowy HD

Podłączanie do zestawu audio

Można używać dodatkowego zewnętrznego zestawu audio zamiast wbudowanych głośników.

Połączenie słuchawkowe

To potączenie umożliwia przesyłanie dźwiękowego sygnału z telewizora do urządzenia zewnętrznego. Stuchawki należy podłączyć do telewizora w sposób pokazany na poniższej ilustracji.

UWAGA

Po podłączeniu słuchawek pozycje menu AUDIO będą zablokowane.

Jeśli ustawienie AV MODE zostanie zmienione w czasie, gdy słuchawki będą podłączone, zmiana zostanie zastosowana do obrazu wideo, a nie do dźwięku.

Po podłączeniu słuchawek optyczne cyfrowe wyjście audio nie jest dostępne.

Impedancja stuchawek: 16 Ω

Maksymalna moc dźwięku dla wyjścia stuchawkowego: od 10 do 15 mW

Rozmiar gniazda stuchawek: 0,35 cm

HDMI/DVI IN RGB IN (PC) COMPONENT IN VIDEO AUDIO AV2 [MDMO] - AUDIO (Do nabycia osobno) ANTENNA/CABLE IN USB IN 5 V 05 A AUDIO IN [RSB/DVI] H/P Słuchawki

Podłączanie urządzenia pamięci masowej USB

Do telewizora można podłączyć urządzenia pamięci masowej USB, takie jak pamięć USB flash, zewnętrzny dysk twardy, odtwarzacz MP3 czy czytnik kart pamięci, a następnie za pośrednictwem menu USB wykonywać różne operacje na zapisanych w nich plikach multimedialnych.

HDMI/DVI IN RGB IN (PC) COMPONENT IN VIDEO AUDIO VIDEO AV2 (Do nabycia osobno) ANTENNA/CABLE IN USB LUB PCMCIA CARD SLOT USB IN V1=0.1A USB (Do nabycia osobno)

Podłączanie modułu CI

Umożliwia oglądanie programów kodowanych (płatnych) w trybie telewizji cyfrowej. Ta funkcja może być niedostępna w niektórych krajach.

UWAGA

Dopilnuj, aby moduł Cl był prawidłowo umieszczony w gnieździe karty PCMCIA. Nieprawidłowe umieszczenie modułu może być przyczyną uszkodzenia telewizora i gniazda karty PCMCIA.

Karta PCMCIA (Do nabycia osobno)

Podłączanie do sieci przewodowej

Model M\*\*52T (Tylko Wielka Brytania)

Podłącz telewizor do sieci lokalnej (LAN) za pomocą portu LAN, tak jak to pokazano na ilustracji poniżej, i skonfiguruj ustawienia sieci. Po dokonaniu podłączenia pewna (niewielka) liczba sieci domowych może wymagać korekty ustawień sieciowych telewizora w celu zapewnienia poprawnej pracy. W przypadku większości sieci domowych telewizor nawiąże potączenie automatycznie, bez konieczności ręcznego korygowania ustawień. Aby uzyskać szczegółowe informacje, skontaktuj się z operatorem internetowym lub zapoznaj się z instrukcją obstugi routera.

PRZESTROGA

Do portu LAN nie wolno podłączać kabla telefonicznego.

Zuwagi na różnorodność dostępnych metod połączeń należy postępować zgodnie z zaleceniami określonymi przez ustugodawcę internetowego lub telekomunikacyjnego.

DC-IN HDMI/DVI IN RGB IN (PC) COMPONENT IN VIDEO AUDIO VIDEO AV2 (MDVO) - AUDIO ANTENNA/CABLE IN LAN 1 2 3 4 PCMICA CARD SLOT USB IN 5 V 0.5 A AUDIO (RGB/DVI) H/P A

UWAGA

[Model M**52T]

Wielka Brytania: port LAN jest dostępny. (Port LAn dodany w celu obstugi standardu HD MHEG). Ime regiony: port LAN nie jest dostępny.

Podłączanie do komputera

Telewizor obstuguje funkcję Plug & Play* i jest wyposażony we wbudowane głośniki z technologią Infinite Surround, która gwarantuje wyraźną reprodukcję dźwięków i bogactwo tonów niskich.

* Plug & Play: funkcja umożliwiająca komputerowi automatyczne rozpoznanie podłączonego urządzenia i włączenie go bez żadnego udziału użytkownika i bez konieczności konfigurowania ustawień.

UWAGA

W celu uzyskania jak najwyższej jakości obrazu zaleca się podłączanie telewizora do komputera za pomocą przewodu HDMI.

Jeżeli dodatkowe głośniki zewnętrzne nie są używane, komputer należy podłączyć do telewizora za pomocą opcjonalnego przewodu audio.

W przypadku włączenia telewizora, gdy jego temperatura spadta, ekran może drgać. Jest to normalne zjawisko.

Zaleca się korzystanie z ekranowanych przewodów interfejsu, takich jak 15-stykowy przewód sygnałowy D-Sub lub przewód sygnałowy HDMI do DVI, z ferrytowym rdzeniem, aby utrzymać zgodność ze standardami.

Na ekranie może pojawić się kilka czerwonych, zielonych lub niebieskich kropek. Jest to normalne zjawisko

Po podłączeniu wejściowego przewodu sygnałowego należy zamocować go, dokręcając wkręty w prawą stronę.

Nłe wolno przyciskać palca do ekranu przez dłuższy czas. Może to doprowadzić do tymczasowych zakłóceń pracy ekranu.

W celu uniknięcia efektu wypalenia należy unikać wyświetlania na ekranie nieruchomoch obrazów przez dłuższy czas. W miarę możliwości należy korzystać z wygaszacza ekranu.

UWAGA

Aby korzystać z trybu HDMI-PC, w menu Oznaczenie wejścia należy wybrać tryb PC.

Poniższy komunikat jest wyświetlany na ekranie w następujących sytuacjach:

» Podczas włączania urządzenia, gdy jako źródło sygnału wybrane jest wejście HDMI.

» Podczas przetączania urządzenia na sygnał HDMI.

Czy to wejście jest podłączone do PC? Tak Nie Nie pokazuj tego komunikatu ponownie

W przypadku wyboru opcji „Tak” rozmiar i jakość obrazu zostaną zoptymalizowane pod kątem komputera.

W przypadku wyboru opcji „Nie” rozmiar i jakość obrazu zostaną zoptymalizowane pod kątem urządzenia AV (odtwarzacza DVD, dekodera (STB), konsoli do gier).

W przypadku wyboru opcji „Nie pokazuj tego komunikatu ponownie” komunikat nie będzie wyświetlany do momentu zresetowania ustawień telewizora. Ustawienie można zmienić, wybierając kolejno: SETTINGS ▶ INPUT ▶ Oznaczenie wejścia.

Ustawienia dla wejść HDMI1 i HDMI2 są zapisywane osobno.

Połączenie HDMI

To potączenie umożliwia przesyłanie cyfrowych sygnałów audio i wideo z komputera do telewizora. Komputer i telewizor należy potączyć za pomocą przewodu HDMI w sposób pokazany na poniższej ilustracji. Podłączając telewizor do komputera za pomocą przewodu HDMI, należy wybrać oznaczenie wejścia PC.

UWAGA

Zalecamy korzystanie z przewodów High Speed HDMI™.

Przewody High Speed HDMI™ umożliwiają przesyłanie sygnału o rozdzielczości 1080p i wyższej.

Aby korzystać z trybu HDMI-PC, w menu Oznaczenie wejścia należy wybrać tryb PC.

Obstugiwane formaty dźwięku telewizji cyfrowej: MPEG, Dolby Digital.

Obstugiwane formaty dźwięku HDMI: Dolby Digital, PCM (do 192 kHz, 32 kHz/44,1 kHz/48 kHz/88 kHz/96 kHz/176 kHz/192 kHz, brak obstugi DTS.)

Wybierz port wejściowy HDMI, aby podłączyć urządzenie. Nie ma znaczenia, którego portu użyjesz.

HDMI/DVI IN 1 2 RGB IN (PC) COMPONENT IN VIDEO AUDIO AV2 (Do nabycia osobno) HDMI OUT Komputer ANTENNA/ CABLE IN

PCNCIA CARD SLOT ▲ USB IN 5 V 0.5 A AUDIO IN (H/ P) (RGB/2V)

Połączenie HDMI do DVI

To potączenie umożliwia przesyłanie cyfrowego sygnału wideo z komputera do telewizora. Komputer i telewizor należy potączyć za pomocą przewodu HDMI do DVI w sposób pokazany na poniższej ilustracji. W celu przesyłania sygnału audio należy podłączyć dodatkowy przewód audio.

UWAGA

Aby korzystać z trybu HDMI-PC, w menu Oznaczenie wejścia należy wybrać tryb PC lub DVI. Jeżeli dodatkowe głośniki zewnętrzne nie są używane, komputer należy podłączyć do telewizora za pomocą opcjonalnego przewodu audio.

HDMI/DVI IN RGB IN (PC) COMPONENT IN VIDEO AUDIO AV1 ANTENNA/ CABLE IN (Do nabycia osobno) DVI OUT AUDIO OUT (Do nabycia osobno) PCNCIA CARD SLOT USB IN (RGB/DVI) H/P

Komputer

Połączenie RGB

To potączenie umożliwia przesyłanie analogowego sygnału wideo z komputera do telewizora. Komputer i telewizor należy potączyć za pomocą 15-stykowego przewodu D-sub w sposób pokazany na poniższej ilustracji. W celu przesyłania sygnału audio należy podłączyć dodatkowy przewód audio.

UWAGA

Jeżeli dodatkowe głośniki zewnętrzne nie są używane, komputer należy podłączyć do telewizora za pomocą opcjonalnego przewodu audio.

HDMI/DVI IN COMPONENT IN VIDEO Y Pa Pa AV2 RGB IN (PC) AV1 ANTENNA/ CABLE IN AUDIO (RGB/DVI) PCMCIA CARD SLOT USB IN 5 V 0.5 A H/P Do nabycia osobno) RGB OUT (PC) AUDIO OUT Komputer

PILOT ZDALNEGO STEROWANIA

Opisy zamieszczone w tej instrukcji dotyczą przycisków dostępnych na pilocie zdalnego sterowania. Zaleca się uważne przeczytanie instrukcji i użytkowanie telewizora w prawidłowy sposób. W celu włożenia baterii należy otworzyć pokrywę komory baterii, włożyć baterie (1,5 V AAA) zgodnie z oznaczeniami ⓘ i -na etykiecie w komorze baterii, a następnie zamknąć pokrywę komory baterii.

W celu wyjęcia baterii należy wykonać czynności takie, jak przy ich wkładaniu, ale w odwrotnej kolejności.

PRZESTROGA

Nie wolno mieszać starych baterii z nowymi, ponieważ może to doprowadzić do uszkodzenia pilota.

Pilota należy kierować w stronę czujnika zdalnego sterowania w telewizorze.

(POWER) Włączanie i wyłączanie telewizora. (Podręcznik obsługi) (Zobacz str.40) Dostęp do menu Podręcznik obsługi. GUIDE Wyświetlanie przewodnika po programach. INFO Wyświetlanie informacji o bieżącym programie oraz o ustawieniach ekranu. LIST Wyświetlanie tablicy programów. SETTINGS Dostęp do menu głównych, zapisywanie wprowadzonych ustawień i zamykanie menu. OK Wybór menu i ustawień oraz zatwierdzanie wyboru. (WSTECZ) Cofnięcie się o jeden krok w aplikacjach interaktywnych, takich jak funkcja EPG i inne funkcje oparte na interakcji z użytkownikiem. TV/RAD Wybór funkcji radia, telewizji analogowej lub cyfrowej. RATIO Zmiana proporcji obrazu. INPUT Wybór trybu sygnału wejściowego. Przyciski numeryczne Wprowadzanie cyfr. Q.VIEW Powrót do poprzednio oglądanego programu. Q.MENU Przejście do najczęściej wykorzystywanych funkcji. Przyciski nawigacji Przewijanie pozycji menu i ustawień. EXIT Zamknięcie wszystkich menu ekranowych wyświetlanych na urządzeniu i powrót z dowolnego menu do trybu wyświetlania obrazu.

DM2352D DM2752D DM2352T DM2752T

Opisy zamieszczone w tej instrukcji dotyczą przycisków dostępnych na pilocie zdalnego sterowania. Zaleca się uważne przeczytanie instrukcji i użytkowanie telewizora w prawidłowy sposób. W celu włożenia baterii należy otworzyć pokrywę komory baterii, włożyć baterie (1,5 V AAA) zgodnie z oznaczeniami ⓘ i -na etykiecie w komorze baterii, a następnie zamknąć pokrywę komory baterii.

W celu wyjęcia baterii należy wykonać czynności takie, jak przy ich wkładaniu, ale w odwrotnej kolejności.

PRZESTROGA

Nie wolno mieszać starych baterii z nowymi, ponieważ może to doprowadzić do uszkodzenia pilota.

Pilota należy kierować w stronę czujnika zdalnego sterowania w telewizorze.

(POWER) Włączanie i wyłączanie telewizora. 3D Oglądanie obrazu w trybie 3D. GUIDE Wyświetlanie przewodnika po programach. INFO ⓘ Wyświetlanie informacji o bieżącym programie oraz o ustawieniach ekranu. LIST Wyświetlanie tablicy programów. SETTINGS Dostęp do menu głównych, zapisywanie wprowadzonych ustawień i zamykanie menu. OK Wybór menu i ustawień oraz zatwierdzanie wyboru. (WSTECZ) Cofnięcie się o jeden krok w aplikacjach interaktywnych, takich jak funkcja EPG i inne funkcje oparte na interakcji z użytkownikiem. TV/RAD Wybór funkcji radia, telewizji analogowej lub cyfrowej. RATIO Zmiana proporcji obrazu. INPUT Wybór trybu sygnału wejściowego. Przyciski numeryczne Wprowadzanie cyfr. Q.VIEW Powrót do poprzednio oglądanego programu. Q.MENU Przejście do najczęściej wykorzystywanych funkcji. 3D OPTION (Tylko w trybie 3D) Wyświetlanie ustawień trybu 3D. Przyciski nawigacji Przewijanie pozycji menu i ustawień. EXIT Zamknięcie wszystkich menu ekranowych wyświetlanych

FAV Wyświetlanie wybranego ulubionego programu. AD Włączanie i wyłączanie funkcji opisu dźwiękiem. PIP Włączanie i wyłączanie trybu PIP. (GŁOŚNOŚĆ) Regulacja głośności. Kolorowe przyciski Te przyciski stuża do obsługi teletekstu (tylko w przypadku modeli z funkcją obsługi teletekstu), edycja programów. Przyciski sterowania menu USB Menu USB (Lista zdjęć, Lista muzyki i Lista filmów). Program Wybór programu. PAGE Przejście do poprzedniego lub następnego ekranu. MUTE Wyciszenie wszystkich dźwięków. Podświetlenie Dostosowanie jasności ekranu poprzez wyregulowanie podświetlenia ekranu. SUBTITLE Wyświetlanie napisów w trybie cyfrowym zgodnie z preferencjami. Przyciski teletekstu Te przyciski stuża do obsługi teletekstu. Więcej informacji można znaleźć w części „Teletekst”.

UWAGA

W przypadku wybrania kanału MHEG nie można regulować podświetlenia za pomocą żółtego lub niebieskiego przycisku.

DOSTOSOWYWANIE USTAWIEN

Dostęp do menu głównych

1 Naciśnij przycisk SETTINGS, aby uzyskać dostęp do menu głównych.
2 Naciskając przyciski nawigacji, przejdź do jednego z poniższych menu i naciśnij przycisk OK.
3 Naciskając przyciski nawigacji, przejdź do odpowiedniego ustawienia lub opcji i naciśnij przycisk OK.

4 Po zakończeniu naciśnij przycisk EXIT.

Po powrocie do poprzedniego menu naciśnij przycisk ← (WSTECZ).

OBRAZ	Ustawianie rozmiaru, jakości i efektów obrazu.
AUDIO	Ustawianie jakości, efektów i głośności dźwięku.
USTAWIENIA	Konfigurowanie i edytowanie programów.
CZAS	Ustawianie daty i godziny oraz konfiguracja programatora.
BLOKUJ	Blokowanie i odblokowywanie kanatów oraz programów.
OPCJE	Dostosowanie ogólnych ustawień.
INPUT	Wyświetlanie źródeł sygnału dźwiękowego razem z oznaczeniami wejść.(Tylko modele M**52D / DM**52D)
SIEĆ	Konfigurowanie ustawień sieci. (Model M**52T (Tylko Wielka Brytania))
MOJE MEDIA	Korzystanie ze zintegrowanej funkcji mediów.

Naciśnij CZERWONY przycisk, aby uzyskać dostęp do menu Pomoc techniczna dla klientów. Naciśnij ZIELONY przycisk, aby uzyskać dostęp do menu FAQ.

Naciśnij przycisk OK (☐, aby ustawić opcje programu. Pomoc techniczna dla klientów FAQ Wyjście Pomoc techniczna dla klientów Korzystanie z funkcji pomocy technicznej dla klientów. Aktual. oprog. Test obrazu Test dźwięku Test sygnału Inform. o produkcie/ustudze Test sieci (Model M**52T (Tylko Wielka Brytania)) Podręcznik obsługi FAQ Wyświetłanie odpowiedzi na często zadawane pytania dotyczące ogładania telewizji i konfigurowania ustawień menu.

KORZYSTANIE Z PODRĘCZNIKA OBSŁUGI

Dostęp do menu Podręcznik obstugi.

Za pomocą menu telewizora

1 Naciśnij przycisk SETTINGS, aby uzyskać dostęp do menu głównych.
2 Naciśnij CZERWONY PRZYCISK, aby uzyskać dostęp do menu Pomoc techniczna dla klientów.
3 Naciśnij przycisk nawigacji, aby przejść do pozycji Podręcznik obstugi, a następnie naciśnij przycisk OK.
4 Naciskając przyciski nawigacji, przejdź do odpowiedniej opcji i naciśnij przycisk OK.
5 Po zakończeniu naciśnij przycisk EXIT. Po powrocie do poprzedniego menu naciśnij przycisk (WSTECZ).

Korzystanie z pilota zdalnego sterowania

POWER TV/RAD RATIO INPUT 1 2

1 Naciśnij przycisk (PODREÇZNIK OBSTUGI), aby uzyskać dostęp do menu Podręcznik obstugi.
2 Naciskając przyciski nawigacji, przejdź do odpowiedniej opcji i naciśnij przycisk OK.
3 Po zakończeniu naciśnij przycisk EXIT. Po powrocie do poprzedniego menu naciśnij przycisk ← (WSTECZ).

Telewizor użytkownika może różnić się od pokazanego na ilustracji.

Podręcznik obsługi Ustawanie KANALU Ustawanie OBRAZU, DZWEKU OPCJE Funkcja zaawansowana Informacja Aby korzystać z urządzenia wejściowego Aby włączyć funkcję Oszczędzania energii Korzystanie z funkcji SUPER Energy Saving Korzystanie z funkcji PIP (Obraz w obrazie) Aby ustawić opcje czasu Aby ustawić opcje blokady TV Aby ustawić język

1 Wybór dowolnej kategorii.
2 Wybór pozycji. Przyciski ∧/∨ umożliwiają przechodzenie między stronami.
3 Wyświetlanie opisu wybranej funkcji z indeksu.

Podręcznik obsługi 1 OPCJA > Aby ustawić sązyk SETTINGS > OPCJE# Język Można wybrać sązyk menu wyświetlnego na ekranie oraz dźwięku cyfrowego programu. • Język menu (Language) - Umożliwia wybór języka lektu wy- świetlanego na ekranie. • Język audio (tyiko w tryble cyfrowym) - Wybór odpowiedniego języka podczas oglądania programu cyfrowego zawierającego kilka wersji językowych. • Język napsów (tyiko w tryble cyfrowym) - Jeśli napisy są nadawane w oc najmniej dwoch jejyskich, warto skorzystać z funkcji Napisy. • Jeśli wybrany sązyk napsów nie jest dostępny wyświetlany budzie sązyk domysłny. 2 Przybliż Zamknij

SETTINGS ⬆ OPCJE ⬆ Język Można wybrać język menu wyświetlanego na ekranie oraz dźwięku cyfrowego programu. • Język menu (Language) : Umożliwia wybór języka tekstu wyświetlanego na ekranie. • Język audio [tylko w trybie cyfrowym] : Wybór odpowiedniego języka podczas oglądania programu cyfrowego zawierającego kilka wersji językowych. • Język napisów [tylko w trybie cyfrowym] : Jeśli napisy są nada-wane w co najmniej dwóch językach, warto skorzystać z funkcji Napisy. • Jeżeli wybrany język napisów nie jest dostępny, wyświetłany będzie język domyślny.

1 Wyświetlenie opisu wybranego menu. Przyciski^/√ umożliwiają przechodzenie między stronami.
2 Przybliżenie lub oddalenie ekranu.

OBRAZY TRÓJWYMIAROWE (DOTYCZY TYLKO TELEWIZORÓW KINOWYCH 3D)

Technologia 3D

Niniejszy odbiornik może wyświetlić obraz 3D na podstawie telewizyjnego sygnału 3D lub po podtączeniu go do zgodnego urządzenia, takiego jak odtwarzacz Blu-ray 3D. Aby oglądać obrazy w formacie 3D, należy założyć specjalne okulary trójwymiarowe.

UWAGA

Po uruchomieniu telewizora kalibracja może potrwać kilka sekund.

Podczas oglądania telewizji cyfrowej w trybie 3D sygnał wyjściowy telewizora nie może być wysytany za pośrednictwem przewodu SCART.

Jeśli podczas zaplanowanego nagrywania telewizji cyfrowej zostanie włączony tryb 3D, sygnał wyjściowy telewizora nie będzie wysytany za pośrednictwem przewodu SCART i nagrywanie nie będzie mogło zostać zrealizowane.

Jeśli w przyszłości zostanie zmieniony standard nadawania sygnału telewizyjnego 3D na nieobstugiwany przez ten telewizor, konieczny może być zakupu dodatkowego urządzenia, np. dekodera (STB).

KONSERWACJA

Czyszczenie telewizora

Aby zapewnić najwyższą jakość pracy i dłuższy czas eksploatacji telewizora, należy go regularnie czyścić.

PRZESTROGA

Najpierw należy wyłączyć urządzenie oraz odłączyć przewód zasilający i pozostałe przewody. Jeśli telewizor ma pozostawać nieużywany przez dłuższy czas, należy odłączyć przewód zasilający od gniazdka sieciowego. To pozwoli uniknąć ewentualnych uszkodzeń na skutek wyładowań elektrycznych i wahań napięcia w sieci.

Ekran i ramka

Aby usunąć kurz z powierzchni, należy przetrzeć ją miękką, suchą szmatką.

Aby usunąć mocniejsze zabrudzenia, najpierw należy przetrzeć powierzchnię miękką szmatką nawilżoną czystą wodą lub rozcieńczonym tagodnym detergentem. Następnie należy od razu wytrzeć powierzchnię czystą, suchą szmatką.

PRZESTROGA

Nie wolno naciskać ani pocierać powierzchni, a także uderzać o nią paznokciami i ostrymi przedmiotami, ponieważ może to spowodować zarysowanie ekranu i znieksztatcenia obrazu. Do czyszczenia ekranu nie wolno stosować środków chemicznych, takich jak woski, benzen, alkohol, rozcieńczalniki, środki owadobójcze, odświeżacze powietrza czy smary, ponieważ mogą one uszkodzić powierzchnię ekranu i spowodować odbarwienia.

Obudowa i podstawa

Aby usunąć kurz z powierzchni obudowy, należy przetrzeć ją miękką, suchą szmatką.

Aby usunąć mocniejsze zabrudzenia, najpierw należy przetrzeć obudowę miękką szmatką nawilżoną czystą wodą lub rozcieńczonym tagodnym detergentem.

PRZESTROGA

Nie wolno rozpyłać płynów na powierzchnię urządzenia. Jeśli woda dostanie się do jego wnętrza, może spowodować pożar, porażenie prądem lub nieprawidłowe działanie.

Do czyszczenia powierzchni nie wolno stosować żadnych środków chemicznych, ponieważ mogą one spowodować jej uszkodzenie.

Przewód zasilający

Kurz i brud gromadzące się na przewodzie zasilającym należy regularnie usuwać.

Zapobieganie zjawisku „wypalenia” obrazu na ekranie

Jeśli na ekranie telewizora przez dłuższy czas będzie wyświetlany nieruchomo obraz, zostanie on trwale odwzorowany, na stałe zniekształcając wyświetlaną później zawartość. Zjawisko to nosi nazwę „wypalenia” i nie jest objęte gwarancją.

Jeśli przez dłuższy czas będą ustawione proporcje ekranu 4:3, może dojść do wypalenia obrazu przy krawędziach ekranu.

W celu uniknięcia efektu wypalenia należy unikać wyświetlania na ekranie nieruchomoch obrazów przez dłuższy czas (powyżej 2 godzin na ekranach LCD).

ROZWIĄZYWANIE PROBLEMÓW

Ogólné

Problem Rozwiązanie
Nie można sterować telewizorem przy użyciu pilota zdalnego sterowania.	Sprawdź czujnik zdalnego sterowania na urządzeniu i spróbuj ponownie.Sprawdź, czy między urządzeniem a pilotem nie ma przeszkód blokujących przesyłanie sygnału.Sprawdź, czy baterie są jeszcze dobre i czy są poprawnie włożone(+ do + do ).⊖
Nie widać obrazu i nie słychać dźwięku.	Sprawdź, czy urządzenie jest włączone.Sprawdź, czy przewód zasilający jest podłączony do gniazdka elektrycznego.Sprawdź działanie gniazdka sieciowego, podłączając do niego inne urządzenia
Telewizor nieoczekiwanie się wyłącza.	Sprawdź ustawienia zasilania. Bye może nastąpita przerwa w zasilaniu.W ustawieniach czasu sprawdź, czy nie włączono funkcji automatycznego wyłącznika czasowego.Jeśli włączony telewizor nie odbiera żadnego sygnału przez 15 minut, zostaje automatycznie wyłączony.

Korzystanie z trybu 3D

Problem Rozwiązanie
Jeśli po wyłączeniu telewizora widać na nim wirujący, rozmazany wzór.	To zjawisko jest spowodowane padaniem światła zewnętrznego na warstwę powietrza między powierzchnią LCD a filtrem 3D. Wzór staje się niemal niewidoczny po włączeniu urządzenia.
Jeśli nie korzystasz z okularów dostarczonych z telewizorem.	Podczas oglądania obrazów 3D na tym telewizorze należy koniecznie korzystać z okularów dostarczonych wraz z telewizorem. Okulary zostały zaprojektowane tak, aby uzupełniać optycznie działanie filtra 3D zamontowanego na powierzchni telewizora. W przypadku korzystania z okularów innych producentów obraz 3D na telewizorze może nie być widoczny we właściwy sposób.
Jeśli oglądasz obrazy 3D pod kątem innym niż optymalny lub w odległości innej niż optymalna.	Optymalny kąt oglądania wynosi dla telewizora nie więcej niż 12°; optymalna odległość oglądania wynosi od 50 do 150 cm od telewizora. W przypadku oglądania obrazu 3D pod kątem lub z odległości spoza optymalnego zakresu obrazy mogą nachodzić na siebie lub efekt 3D może nie być prawidłowo widoczny.

Uwagi dotyczące oglądania obrazów 3D z cyfrowej transmisji 3D

*Funkcja 3D nie obstuguje transmisji analogowej.

Problem Rozwiązanie
Podczas przetączania trybu z 2D na 3D za pomocą przycisku 3D na pilocie, na ekranie telewizora może pojawić się nakładający się na siebie obraz.	Wyłącz tryb 3D przyciskiem 3D.Tryb 3D wyłącza się automatycznie po zmianie kanału.
Ekran jest podzielony na dwie części w pionie lub w poziomie po zmianie kanału	Ten kanał obstuguje tryb 3D. Wybierz rodzaj obrazu 3D wyświetlonego na ekranie, naciskając przycisk 3D na pilocie.
Bolą Cię oczy, a ekran wydaje się rozmazany podczas oglądania obrazów 3D.	Wybierz opcję, która bardziej odpowiada Ci przy oglądaniu telewizji 3D: Lewo/ prawo lub Prawo/lewo.

DANE TECHNICZNE

M2252D

M2252T

Panel Typ ekranu	Panoramiczny, 546,1 mm (21,5 cala)Przekątna obszaru widzialnego : 546,1 mm
	Odległość między pikselami	0,25 mm (H) x 0,25 mm (V)
Sygnał wideo Maks. rozdzielczość 1920x1080@60 Hz
Rodzaj synchronizacji Osobno w poziomie i pionie, cyfrowa
Złącza wejściowe M2252D
		Telewizyjne, analogowe D-Sub, SCART, dźwiękowe PC, Component, CVBS, HDMI*2, USB, PCMCIA
		M2252T
		Telewizyjne, analogowe D-Sub, SCART, dźwiękowe PC, Component, CVBS, HDMI*2, USB, PCMCIA, LAN JACK (Tylko Wielka Brytania)
Zasilanie Napięcie	znamionowe 19 V	---1,6 A
	Zużycie energii	Urządzenie wtączone: 30 W (typ.) Urządzenie wyłączone ≤ 0,4 W
Zasilacz AC/DC		Producent: Lien Chang, Model LCAP25AProducent: HONOR, Model ADS-40SG-19-2 19032G
Nachylenie	Zakres nachylenia	Od -5° do 20°
Wymiary (szerokość x głębokość x wysokość) Waga		Z podstawą
		508,6 mm x 182,8 mm x 386,5 mm 3,6 kg
		Bez podstawy
		508,6 mm x 62,9 mm x 314,8 mm 3,1 kg
Zalecane warunki	Temperatura w miejscu eksploatacjiWilgotność w miejscu eksploatacji	Od 10°C do 35°C Od 20% do 80%
	Temperatura w miejscu przechowywaniaWilgotność w miejscu przechowywania	Od -10°C do 60°C Od 5% do 90%

W związku z unowocześnieniem funkcji dane techniczne produktu mogą ulec zmianie bez wcześniejjszego powiadomienia.

Panel Typ ekranu	Panoramiczny, 584,2 mm (23 cala)
	Odlegtość między pikselami	Przekątna obszaru widzialnego : 584,2 mm
Sygnat wideo Maks. rozdzielczość 1920x1080@60 Hz
Zalecana rozdzielczość 1920x1080@60 Hz
Częstotliwość pozioma Od 30 kHz do 83 kHz
Częstotliwość pionowa Od 56 Hz do 75 Hz
Rodzaj synchronizacji Osobno w poziomie i pionie, cyfrowa
Złącza wejściowe M2352D / DM2352D
		Telewizyjne, analogowe D-Sub, SCART, dźwiękowe PC, Component, CVBS, HDMI*2, USB, PCMCIA
		M2352T / DM2352T
		Telewizyjne, analogowe D-Sub, SCART, dźwiękowe PC, Component, CVBS, HDMI*2, USB, PCMCIA, LAN JACK (Tylko Wielka Brytania)
Zasilanie Napięcie	znamionowe 19 V	--- 2,0 A
	Zużycie energii Urządzenie	wtączone: 33 W (typ.) Urządzenie wyłączone ≤ 0,4 W
Zasilacz AC/DC		Producent: LITE-ON. Model: PA-1650-64 Producent: LG Innotek. Model: PSAB-L101A
Nachylenie	Zakres nachylenia	Od -5° do 20°
Wymiary (szerokość x głębokość x wysokość) Waga		Z podstawą
		544,1 mm x 182,8 mm x 406,2 mm 3,9 kg
		Bez podstawy
		544,1 mm x 62,9 mm x 334,6 mm 3,4 kg
Zalecane warunki	Temperatura w miejscu eksploatacji Wilgotność w miejscu eksploatacji	Od 10°C do 35°C Od 20% do 80%
	Temperatura w miejscu przechowywania Wilgotność w miejscu przechowywania	Od -10°C do 60°C Od 5% do 90%

W związku z unowocześnieniem funkcji dane techniczne produktu mogą ulec zmianie bez wcześniejjszego powiadomienia.

M2452D

M2452T

Panel Typ ekranu	Panoramiczny, 609,6 mm (24 cala)
	Odlegtość między pikselami	Przekątna obszaru widzialnego : 609,6 mm
Sygnał wideo Maks. rozdzielczość 1920x1080@60 Hz
Złącza wejściowe M2452D
		Telewizyjne, analogowe D-Sub, SCART, dźwiękowe PC, Component, CVBS, HDMI*2, USB, PCMCIA
		M2452T
		Telewizyjne, analogowe D-Sub, SCART, dźwiękowe PC, Component, CVBS, HDMI*2, USB, PCMCIA, LAN JACK (Tylko Wielka Brytania)
Zasilanie Napięcie	znamionowe 19 V	--- 2,0 A
	Zużycie energii Urządzenie	wtączone: 33 W (typ.) Urządzenie wyłączone ≤ 0,4 W
Zasilacz AC/DC		Producent: LITE-ON. Model: PA-1650-64 Producent: LG Innotek. Model: PSAB-L101A
Nachylenie	Zakres nachylenia	Od -5° do 20°
Wymiary (szerokość x głębokość x wysokość) Waga		Z podstawą
		566,9 mm x 182,8 mm x 417,4 mm 3,4 kg
		Bez podstawy
		566,9 mm x 62,9 mm x 345,9 mm 2,9 kg
Zalecane warunki	Temperatura w miejscu eksploatacji Wilgotność w miejscu eksploatacji	Od 10°C do 35°C Od 20% do 80%
	Temperatura w miejscu przechowywania Wilgotność w miejscu przechowywania	Od -10°C do 60°C Od 5% do 90%

W związku z unowocześnieniem funkcji dane techniczne produktu mogą ulec zmianie bez wcześniejjszego powiadomienia.

M2752D M2752T DM2752D DM2752T

Panel Typ ekranu	Panoramiczny, 685,65 mm	(27 cala)Przekątna obszaru widzialnego : 685,65 mm
	Odległość między pikselami	0,31 mm (H) x 0,31 mm (V)
Sygnat wideo Maks.	s. rozdzielczość 1920x1080@60 Hz
	Zalecana rozdzielczość 1920x1080@60 Hz
	Częstotliwość pozioma Od 30 kHz do 83 kHz
	Częstotliwość pionowa Od 56 Hz do 75 Hz
	Rodzaj synchronizacji Osobno w poziomie i pionie, cyfrowa
Złącza wejściowe M2752D / DM2752D
		Telewizyjne, analogowe D-Sub, SCART, dźwiękowe PC, Component, CVBS, HDMI*2, USB, PCMCIA
		M2752T / DM2752T
		Telewizyjne, analogowe D-Sub, SCART, dźwiękowe PC, Component, CVBS, HDMI*2, USB, PCMCIA, LAN JACK (Tylko Wielka Brytania)
Zasilanie Napięcie	znamionowe 19 V	---2,0 A
	Zużycie energii Urządzenie	wtączone: 35 W (typ.)Urzadzenie wyłączone ≤ 0,4 W
Zasilacz AC/DC		Producent: LITE-ON. Model: PA-1650-64Producent: LG Innotek. Model: PSAB-L101A
Nachylenie	Zakres nachylenia	Od -5° do 20°
Wymiary (szerokość x głębokość x wysokość) Waga		Z podstawą
		641,3 mm x 199,4 mm x 458,8 mm5,55 kg
		Bez podstawy
		641,3 mm x 53 mm x 391,1 mm4,6 kg
Zalecane warunki	Temperatura w miejscu eksploatacjiWilgotność w miejscu eksploatacji	Od 10°C do 35°COd 20% do 80%
	Temperatura w miejscu przechowywaniaWilgotność w miejscu przechowywania	Od -10°C do 60°COd 5% do 90%

W związku z unowocześnieniem funkcji dane techniczne produktu mogą ulec zmianie bez wcześniejjszego powiadomienia.

Obstuga w trybach RGB (PC) / HDMI (PC)

Rozdzielczość	Częstotliwość pozioma (kHz)	Częstotliwość pionowa (Hz)
720 x 400 31,468	70,080
640 x 480 31,469	59,940
640 x 480 37,500	75,000
800 x 600 37,879	60,317
800 x 600 46,875	75,000
1024 x 768 48,363	60,004
1024 x 768 60,023	75,029
1152 x 864 67,500	75,000
1280 x 720 45,000	60,000
1280 x 800 49,702	59,810
1280 x 1024 63,981	60,020
1280 x 1024 79,976	75,025
1400 x 1050	65,317 59,978
1440 x 900 55,935	59,887
1600 x 900 60,000	60,000
1680 x 1050	64,674 59,883
1680 x 1050	65,290 59,954
1920 x 1080	67,500 60,000

Obstuga w trybie Component

Rozdzielczość	Częstotliwość pozioma (kHz)	Częstotliwość pionowa (Hz)
720 x 480	15,730 59,940
720 x 480	15,750 60,000
720 x 576	15,625 50,000
720 x 480	31,470	59,940
720 x 480	31,500	60,000
720 x 576	31,250 50,000
1280 x 720 44,960	59,940
1280 x 720 45,000	60,000
1280 x 720 37,500	50,000
1920 x 1080	33,720 59,940
1920 x 1080	33,750 60,000
1920 x 1080	28,125 50,000
1920 x 1080	56,250 50,000
1920 x 1080	67,432 59,940
1920 x 1080	67,500 60,000

Obstuga w trybie HDMI (DTV)

Rozdzielczość	Częstotliwość pozioma (kHz)	Częstotliwość pionowa (Hz)
720 x 480	31,469	59,940
	31,500	60,000
720 x 576	31,250 50,000
1280 x 720 37,500	0 50,000
1280 x 720 44,960	45,000	59,940
		60,000
1920 x 1080	33,720	59,940
	33,750	60,000
1920 x 1080	28,125 50,000
1920 x 1080	27,000	24,000
1920 x 1080	33,750 30,000
1920 x 1080	56,250 50,000
1920 x 1080	67,430	59,940
	67,500	60,000

Informacje o podłączaniu do portu Component

Porty Component telewizora	Y	P_B	P_R
Porty wyjściowe wideo w odtwarzaczu DVD	Y	P_B	P_R
	Y B-Y	R-Y
	Y Cb	Cr
	Y	Pb Pr

UWAGA

Należy unikać pozostawiania przez dłuższy czas nieruchomoego obrazu na ekranie odbiornika. Nieruchomy obraz wyświetlany zbyt długo może zostać trwale odwzorowany na ekranie. Należy jak najczęściej korzystać z wygaszacza ekranu.

W trybie PC mogą pojawiać się zakłócenia przy niektórych rozdzielczościach, pionowych częstotliwościach lub ustawieniach kontrastu i jasności. Należy wówczas spróbować ustawić dla trybu PC inną rozdzielczość, zmienić częstotliwość odświeżania obrazu lub wyregulować ustawienia jasności i kontrastu, aż obraz stanie się czysty. Jeśli nie można zmienić częstotliwości odświeżania obrazu przez kartę graficzną komputera, należy wymienić kartę graficzną lub zwrócić się o pomoc do jej producenta.

Częstotliwości pozioma i pionowa sygnału wejściowego są synchronizowane osobno.

Podłącz przewód sygnałowy do gniazda wyjściowego sygnału telewizyjnego w komputerze i do portu RGB (PC) w telewizorze lub do portu wyjścia HDMI w komputerze i do portu HDMI/DVI IN w telewizorze.

Przewód audio z komputera należy podłączyć do gniazda wejściowego Audio telewizora (przewody audio nie są dostarczane razem z telewizorem).

W przypadku korzystania z karty dźwiękowej należy odpowiednio dostosować ustawienia dźwięku w komputerze.

Jeśli karta graficzna komputera nie obstuguje jednocześnie analogowego i cyfrowego sygnału wyjściowego RGB, w celu wyświetlenia obrazu z komputera na telewizorze należy podłączyć komputer tylko do gniazda RGB albo HDMI/DVI IN.

Jeśli karta graficzna komputera obstuguje jednocześnie analogowy i cyfrowy sygnał wyjściowy RGB, w telewizorze można ustawić tryb RGB albo HDMI. W przypadku tego drugiego trybu telewizor automatycznie włączy funkcję Plug and Play.

W przypadku korzystania z przewodu HDMI do DVI tryb DOS może nie działać, w zależności od karty graficznej.

W przypadku zastosowania zbyt długiego przewodu RGB-PC mogą wystąpić zakłócenia obrazu na ekranie. Zalecamy używanie przewodu o długości do 5 m. Zapewni on najwyższą jakość obrazu.

Lista odtwarzanych formatów sygnału 3D (tylko telewizor kinowy 3D)

	Sygnat Rozdzielczość Częstotliwość pozioma (kHz)		Częstotliwość pionowa (Hz)	Obstugiwany format obrazu 3D
HDMI	720p 128	0 x 720 89,9	90	59,9460
			45 60 Side by	Side(half), Top & Bottom
	1080i 192	0 x 1080 33,7	60 Side by Side(half), Top & Bottom
	1080p 19	20 x 1080 53,95	54	23,9824
			67,5 60 Side by Side, Top & Bottom, Single Frame Sequential
			27	24
			33,7 30 Side by Side(half), Top &Bottom
RGB	1080p 19	20 x 1080 67,5	60 Side by Side, Top & Bottom
USB	1080p	1920 x 1080	33,75	30
	Sygnat			Obstugiwany format obrazu 3D
DTV	720p, 1080i			Side by Side, Top & Bottom

UWAGA

Podczas odbierania sygnału wejściowego HDMI w formacie 3D obrazy są automatycznie przekształcane w obrazy 3D.

Tryb 2D → 3D jest dostępny w przypadku wszystkich sygnałów.

Zmiana trybu 2D → 3D spowoduje przycięcie lewej i prawej krawędzi ekranu.

Wybór trybu HDMI 3D sprawi, że zostanie automatycznie włączony tryb 3D, przez co ekran będzie włączat się z opóźnieniem.

W przypadku niektórych plików 3D konwersja pliku 3D na plik 2D sprawia, ze lewa i prawa krawędź ekranu mogą wydawać się obcięte.

Przed rozpoczęciem korzystania z produktu należy się zapoznać z zasadami bezpieczeństwa. Instrukcja obstugi (na dysku CD) powinna zawsze znajdować się w dostępnym miejscu. Nazwa modelu i numer seryjny urządzenia znajdują się na panelu tylnym i na jednym z boków. Warto zapisać je poniżej na wypadek, gdyby należato oddać urządzenie do naprawy.

MODEL

NUMER SERYJNY

Zawarty w tym produkcie kod źródłowy podlegający licencjom GPL, LGPL, MPL i innym licencjom open source można pobrać ze strony internetowej http://opensource.lge.com.

Oprócz kodu źródłowego ze strony można pobrać warunki wszystkich wymienionych licencji, zastrzeżenia gwarancyjne i informacje o prawach autorskich.

Firma LG Electronics może udostępnić kod źródłowy na płycie CD-ROM za opłatą pokrywającą koszty takiej dystrybucji (w tym koszty nośników, transportu i obstugi) na wniosek przestany na adres [e-mail]. Oferta jest ważna przez okres trzech (3) lat od daty zakupu produktu.
