INSTRUKCJA OBSŁUGI W223D HYUNDAI

Wielofunkcyjny Monitor

Panoramiczny

Instrukcja użytkowania

DO INFORMACJI UŻYTKOWNIKA

UWAGA: Sprzęt został przetestowany i jest zgodny z limitami ustanowionymi dla urządzeń cyfrowych klasy B, co jest realizacją części 15 przepisów FCC.

Limity te, zaprojektowane są w celu zapewnienia ochrony przed szkodliwymi zakłóceniami w stałych instalacjach. Sprzęt generuje, używa i może promieniować energią częstotliwości radiowej. Jeśli jest zainstalowany i używany niezgodnie z instrukcją może spowodować szkodliwe zakłócenia w komunikacji radiowej. Jednakże, nie ma gwarancji, iż w indywidualnych instalacjach zakłócenia nie wystąpią.

Jeśli sprzęt wytwarza szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które może być spowodowane włączaniem i wyłączaniem sprzętu, zaleca się użytkownikowi, by skorygował zakłócenia poprzez jeden z poniższych sposobów:

• Przeorientowanie lub przeniesienie anteny zbiorczej.
  • Zwiększenie odstępu pomiędzy sprzętem a odbiornikiem.
• Podłączenie sprzętu do wtyczki innego obwodu niż ten, do którego podłączony jest odbiornik.
  • Konsultacja ze sprzedawcą lub doświadczonym technikiem-ekspertem RTV

Zmiany albo modyfikacja przeprowadzane przez użytkownika mogą zakończyć się odwołaniem autoryzacji oraz utratą gwarancji produktu.

Podłączanie urządzeń peryferyjnych wymaga użycia uziemionego kabla sygnału.

DEKLARACJA ZGODNOŚCI

HYUNDAI IT CORP. Ami-ri Bubal-Eub Ichon-Si Kyungki-Do 467-860 KOREA

Oświadczamy, na własną odpowiedzialność, że produkt:

Rodzaj sprzętu: monitor LCD

Typ: L24C0F080

do którego odnosi się ta deklaracja, jest zgodny z obowiązującymi standardami czy innymi dokumentami normatywnymi.

Bezpieczeństwo: EN60950-1:2002 Kompatybilność elektromagnetyczna (EMC): EN 55022/1998+A1:2000+A2:2003 EN 55024 :1998+A1:2001+A2:2003 EN 61000-3-2:2000 EN 61000-3-3:1995+A1:2001

zgodne z wytyczną Low Voltage (niskiego napięcia) 73/23/EEC, 93/68/EEC oraz zalecenia EMC 89/336/EEC.

Akredytowane laboratorium testowe: TÜV Rheinland Am Grauen Stein 51105 Köln

KOREA, 15 lipca 2007

(miejsce i data)

DAE, HEE KIM

(nazwisko i podpis osoby autoryzującej)

NASTĘPNA STRONA

POPRZEDNIA STRONA

HYUNDAI

W240D

Monitor wielofunkcyjny

NASTĘPNA STRONA

POPRZEDNIA STRONA

Spis treści

1. Wstęp . . . . . . . . 1

2. Zasady bezpieczeństwa . . . 1

3. Instalacja monitora . . . . 4

3.1. Zawartość opakowania . . . 4

3.2. Wybór odpowiedniego stanowiska pracy . 5

3.3. Podłączenie monitora ..... 5

3.4. Ustawienie częstotliwości odświeżania obrazu (refresh rate) 8 Tabela synchronizacji 9

3.5. Użytkowanie DVD/HDTV . . . . 10
3.6. Miejsce pracy użytkownika . . . 11

1. Ustawienie obrazu . . . . 13

4.1. Sposób używania funkcji OSD . . . 14
4.2. Przyciski bezpośredniego dostępu. . 14
4.3. Ustawienia OSD . . . . . . 15

1. Zarządzanie zasilaniem monitora . 19
   Redukcja zużycia energii . . . . . . . 19
2. Rozwiązywanie problemów . . 20
3. Dane techniczne produktu. . . 23

HYUNDAI

W240D Monitor wielofunkcyjny

NASTĘPNA STRONA POPRZEDNIA STRONA

1. Wstęp

2. Zasady bezpieczeństwa

Niniejsza instrukcja zawiera wskazówki niezbędne do instalacji i użytkowania HYUNDAI IT CORP. W240D. HYUNDAI IT CORP. W240D jest wysoce ergonomicznym monitorem kolorowym.

• 24" monitor ciekłokrystaliczny WUXGA LCD
- Wysokiej jakości ekran z możliwością zmiany skali
- Wejście napięcia prądu przemiennego (AC) 100-240V
- Zgodność ze standardem VESA DPMS (Display Power Management Signaling)
• Zgodność ze standardem VESA DDC1/2B
- Zaawansowana obsługa poprzez zintegrowane menu ekranowe OSD (On-Screen-Display)
• Cyfrowe gniazdo wejściowe DVI-1.0
- Szybkie i dokładne automatyczne ustawianie funkcji
• Zaawansowane skalowanie obrazu
- Wspomagany przez system mocowania ściennego VESA Flat Panel Monitor Physical Mounting Interface

Monitor ten został zaprojektowany i wykonany tak, aby zapewnić bezpieczeństwo użytkowania. W celu uniknięcia poważnego porażenia elektrycznego czy innych niebezpieczeństw należy stosować się do następujących zaleceń:

Nie umieszczać niczego mokrego na monitorze i przewodzie zasilania. Nigdy nie zakrywać szczelin wentylacyjnych żadną tkaniną, ani nie dotykać ich materiałami metalicznymi bądź łatwopalnymi.

HYUNDAI

W240D

Monitor wielofunkcyjny

NASTĘPNA STRONA

POPRZEDNIA STRONA

Należy unikać użytkowania monitora w wysokiej temperaturze, wilgotności oraz w miejscach narażonych na gromadzenie się kurzu.

Temperatura : 5\~40°C

Wilgotność : 30\~80 RH (wilgotność względna)

Przed podłączeniem przewodu zasilania do gniazdka należy upewnić się, że monitor został wyłączony oraz sprawdzić czy wszystkie przewody są podłączone prawidłowo i bezpiecznie.

Przeciążenie gniazda sieci prądu przemiennego oraz rozciąganie przewodu jest niebezpieczne, tak jak postrzępione przewody zasilania czy zepsuta wtyczka, ponieważ może spowodować to porażenie elektryczne bądź pożar. W celu wymiany należy skontaktować się z technikiem-serwisantem.

nie

Nie należy używać w pobliżu monitora ostrych narzędzi, takich jak szpilka czy ołówek, gdyż mogą one porysować powierzchnię LCD.

Do czyszczenia monitora nie należy stosować żadnych rozpuszczalników, takich jak benzen, ponieważ spowoduje to zniszczenie powierzchni LCD.

Monitor wielofunkcyjny

NASTĘPNA STRONA

POPRZEDNIA STRONA

Czyszczenie i konserwacja

• By uniknąć ryzyka porażenia elektrycznego, nie należy samodzielnie rozmontowywać obudowy. Przed rozpoczęciem czyszczenia monitora należy wyjąć wtyczkę z gniazdka sieci elektrycznej.
• Nie należy używać alkoholu (metyl, etyl czy izopryl) oraz żadnego silnego rozpuszczalnika. Zabronione jest także używanie rozcieńczalnika czy benzenu, papieru ściernego lub skompresowanego powietrza.
• Nie wolno wycierać ekranu za pomocą tkaniny czy gąbki, które mogłyby zarysować jego powierzchnię.
• Do czyszczenia monitora antystatycznego należy używać wody i specjalnej chusteczki, która stosowana jest do czyszczenia szkieł optycznych, bądź użyć lekko wilgotnej i delikatnej tkaniny, uprzednio upranej w wodzie bądź łagodnym detergencie.
• Jeśli powyższe instrukcje nie pomogą w usunięciu zabrudzeń, należy skontaktować się z autoryzowanym agentem serwisu.

HYUNDAI

W240D

Monitor wielofunkcyjny

NASTĘPNA STRONA

POPRZEDNIA STRONA

3. Instalacja monitora

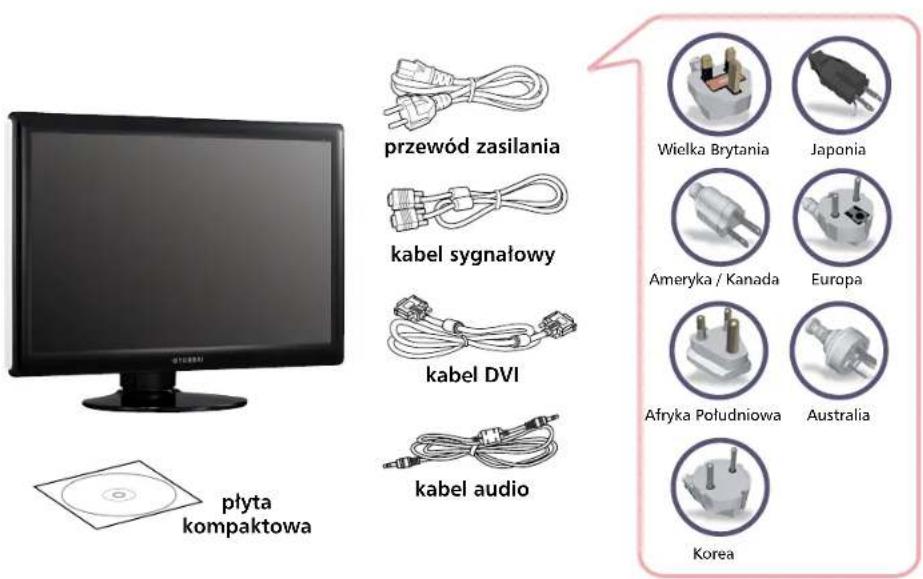

3.1. Zawartość opakowania

W opakowaniu powinny znajdować się następujące produkty:

! Kabel zasilający może się różnic w zależności od systemu obowiązującego w danym kraju. W przypadku braku jakiegokolwiek produktu, bądź jego uszkodzenia, należy skontaktować się ze sprzedawcą.

Inny przewód zasilania, z wyjątkiem załączonego w opakowaniu, bądź dłuższy niż 3 m może wpływać na kompatybilność elektromagnetyczną (EMV) produktu podczas jego działania.

HYUNDAI

W240D

Monitor wielofunkcyjny

NASTĘPNA STRONA

POPRZEDNIA STRONA

3.2. Wybór odpowiedniego stanowiska pracy

3.3. Podłączenie monitora

• 15 pinowy kabel D-sub DVI-D

• Monitor należy umieścić najmniej 30 cm od innego urządzenia elektrycznego bądź emitującego ciepło oraz zadbać o 10 cm wolnej przestrzeni z każdej strony monitora w celu wentylacji.
• Należy unikać ustawienia monitora tak, by światło padało bezpośrednio na użytkownika lub by odbijato się ono na ekranie.
• W celu zmniejszenia wysiłku oczu, należy unikać instalowania monitora przed świetlistym, jasnym tłem takim jak okno.
• Umieść monitor w taki sposób, by góra ekranu nie była wyżej od poziomu oczu.
• Należy umieścić monitor na wprost użytkownika w odległości pozwalającej na swobodne odczytywanie (około 45 do 90 cm).

! Przed podłączeniem monitora należy upewnić się, że zasilanie jest wyłączone. By uniknąć możliwości porażenia elektrycznego, konieczne jest podłączanie sprzętu we właściwy sposób do uziemionych gniazdek.

1. Podłączyć 15-pinowy/DVI-D kabel sygnałowy do złącza VGA/DVI-D (karta graficzna) w komputerze, przykręcić.
2. Podłączyć przewód zasilania jedną stronę do monitora.
3. Podłączyć przewód zasilania drugą stronę do uziemionego gniazdka elektrycznego z napięciem 100-240V.
4. Następnie należy włączyć monitor, używając włącznika zasilania i sprawdzić czy dioda (LED) świeci. Jeśli nie, należy powtórzyć kroki 1, 2, 3 i 4 lub przejść do działu „Rozwiązywanie problemów”, który dostępny jest w tej instrukcji obsługi.

HYUNDAI

W240D

Monitor wielofunkcyjny

NASTĘPNA STRONA

POPRZEDNIA STRONA

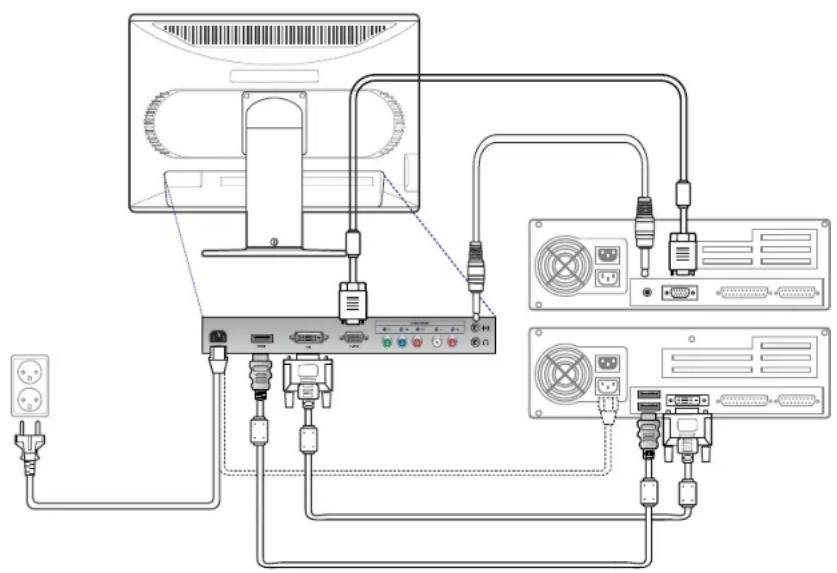

- sposób podłączenia

1. Należy włączyć zasilanie komputera, a obraz pojawi się w przeciągu około 10 sekund. Regulacja obrazu zapewni jego optymalną jakość. W celu uzyskania dodatkowych informacji należy zapoznać się z rozdziałem „Ustawienie obrazu”, dostępnym w tej instrukcji.

Monitor wielofunkcyjny

NASTĘPNA STRONA

POPRZEDNIA STRONA

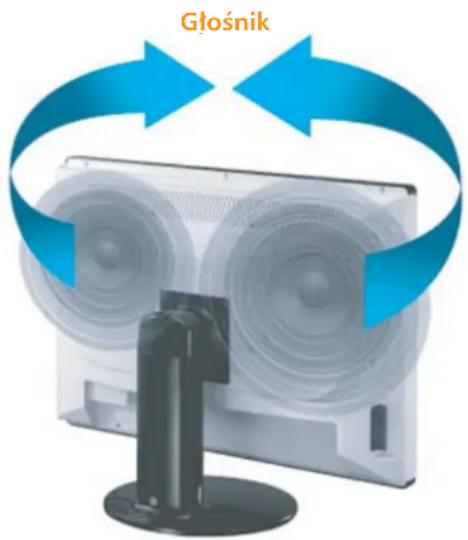

- System audio

Monitor ten wyposażony jest w system audio zawierający dwa mikro głośniki. Każdy z mikro głośników posiada moc wyjściową 3Wrms (typ.) System wspomaga także wyjście gniazdka słuchawek.

System ten został ustawiony tak, by uzyskać najlepszą jakość brzmienia, kiedy poziom wejścia audio jest poniżej 500mVrms. Jeśli poziom wejścia jest wyższy od 500mVrmsp-p należy obniżyć wartość wejścia audio ponieważ brzmienie wyjścia audio może zostać zniekształcone.

Monitor wielofunkcyjny

NASTĘPNA STRONA

POPRZEDNIA STRONA

3.4. Ustawienie częstotliwości odświeżania obrazu (refresh rate)

Aby ustawić częstotliwość odświeżania obrazu zgodne z systemem operacyjnym użytym w komputerze z systemem operacyjnym Windows 98/ME/XP/2000 postępuj zgodnie z poniższymi punktami:

1. Wejdź w funkcje ustawiania odświeżania obrazu (Start-Ustawienia).
2. Kliknij dwa razy myszką na ikone „ekran” (Display).
3. Kliknij na ikonę „ustawienia" (Settings).
4. Kliknij na ikone „zaawansowane“ (Advanced).
5. Kliknij na ikone „dostosuj” (Adapter) i wybierz częstotliwość 60Hz z listy dostępnych.
6. Kliknij na „zastosuj” (Apply), aby zatwierdzić wybrany parametr.

Monitor wielofunkcyjny

NASTĘPNA STRONA

POPRZEDNIA STRONA

Tabela synchronizacji parametrów wyświetlania obrazu (Preset Timing)

Jeśli sygnał nadawany przez system nie jest zgodny z trybem Preset Timing, należy ustawić tryb nawiązując do instrukcji obsługi użytkownika karty video, ponieważ obraz na ekranie może nie być wyświetlany prawidłowo.

l.p.	rozdzielczość		częst. pozioma	częst. odświeżania	dostępne tryby
					analogowe	DVI
1	640 X 350		31.4	70.0	•
2	720 X 400		31.4	70.0	•
3	640 X 480		31.4	59.9	•	•
4	640 X 480		37.5	75.0	•
5	800 X 600		35.1	56.2	•
6	800 X 600		37.8	60.3	•	•
7	800 X 600		46.8	75.0	•
8	832 X 624		49.7	74.5	•
9	10	X682	48.3	60.0	•	•
10	10	X682	56.4	70.0	•
11		X68201	60.0	75.0	•
12		X68511	67.5	75.0	•
13		X70511	68.6	75.0	•
14		X60821	60.0	60.0	•	•
15	1280	4201 X	63.9	60.0	•	•
16	1280	4201 X	79.9	75.0	•
17	1680	0501 X	64.7	60.0	•	•
18	1600	0021 X	75.0	60.0	•	•
19	1920	0021 X	84.0	59.9	•	•
20	480 i/p			50/60
21	720 i/p			50/60	Video Mode
22	1080 i/p			50/60

HYUNDAI

W240D Monitor wielofunkcyjny

NASTĘPNA STRONA POPRZEDNIA STRONA

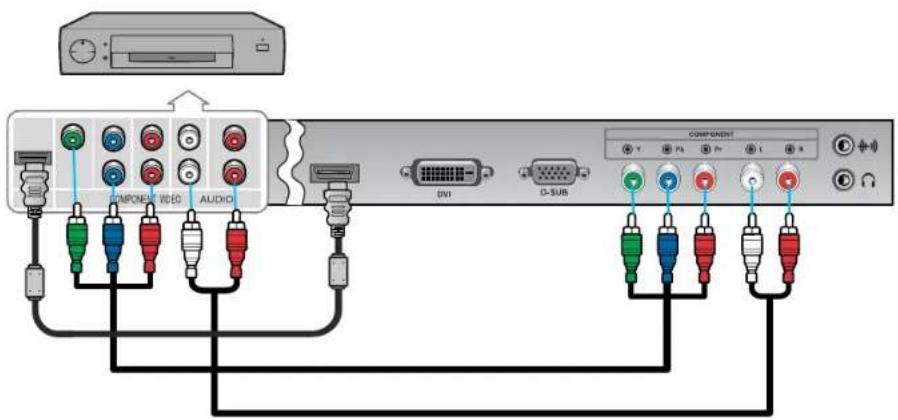

3.5. Użytkowanie DVD/HDTV

- Podłączanie kabli

- Podłącz kable (Y, Pb, Pr) do gniazda wyjściowego (Y, Pb, Pr) odtwarzacza DVD oraz do gniazda wejściowego monitora (Y, Pb, Pr). (Połącz kable z gniazdami dopasowując je kolorystycznie)

- Podłącz kable audio pomiędzy wyjściowym gniazdem odtwarzacza DVD a gniazdem wejściowym monitora. (Połącz kable z gniazdami dopasowując je kolorystycznie)

COMPONENT VIDEO AUDIO SIVI COMPONENT Y P4 P+ L 8 C-SUB

Gniazdo wyjściowe (Y, Pb, and Pr) może mieć inne oznaczenie (Y, B-Y, RY/Y-Cb-Cr / Y-Pb-Pr). Zależy to od modelu odtwarzacza DVD.

HYUNDAI

W240D

Monitor wielofunkcyjny

NASTĘPNA STRONA

POPRZEDNIA STRONA

3.6. Miejsce pracy użytkownika

Zalecany sposób organizacji ergonomicznego miejsca pracy użytkownika

- Kąt ustawienia monitora powinien zawierać się pomiędzy -3 a 17 stopni.

Ekran monitora może być obracany o 90 stopni. Pozwala to zminimalizować niedogodności związane ze przeciąganiem myszką długich dokumentów oraz stron www.

Oprogramowanie do obsługi obracania nie jest dostarczone.

HYUNDAI

W240D

Monitor wielofunkcyjny

NASTĘPNA STRONA

POPRZEDNIA STRONA

Otwór (blokujący) bezpieczeństwa Kensington

Mocowanie ekranu w standardzie VESA

• Wyświetlacz ten wspierany jest przez urządzenie zabezpieczające Kensington w celu ochrony monitora LCD. Zamek Kensington nie jest włączony (do zestawu).
• W celu kupna i instalacji urządzenia blokującego Kensington, prosimy o zapoznanie się z podanymi informacjami kontaktowymi.

• Monitor wspiera standard VESA FPMPMI dla wymiarów 75×75 mm mocowania śrubami, poprzez umieszczenie 4 otworów na śruby we wnętrzu podstawy jednostki.
• W celu zakupienia VESA Flat Panel Monitor Mounting Devices (przyrząd do mocowania płaskiego ekranu), należy skontaktować się z Ergotron Inc.,

* Ergotron, Inc.

· Address : Ergotron Europe Kuiperbergweg 50 1101 AG Amsterdam The Netherlands Tel: [phone] · Fax: [phone] · E-mail: [e-mail]

Mocowanie na stole

Mocowanie ścienne

HYUNDAI

W240D

Monitor wielofunkcyjny

NASTĘPNA STRONA

POPRZEDNIA STRONA

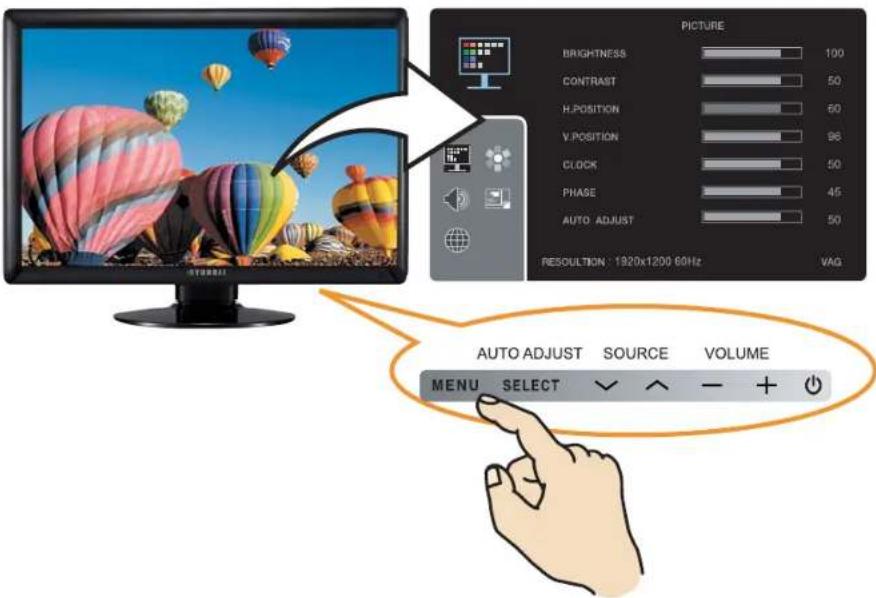

4. Ustawienie obrazu

Możliwe jest ustawienie obrazu monitora przy użyciu przycisków znajdujących się poniżej ekranu.

PICTURE BRIGHTNESS 100 CONTRAST 50 H POSITION 60 V POSITION 98 CLOCK 50 PHASE 45 AUTO ADJUST 50 RESOLUTION : 1920x1200 60Hz VAG AUTO ADJUST SOURCE VOLUME MENU SELECT + - + ○

Drugi i trzeci ekran menu w panelu OSD nie może być użyty w trybie cyfrowym.

HYUNDAI

W240D

Monitor wielofunkcyjny

NASTEPNA STRONA

POPRZEDNIA STRONA

4.1. Sposób używania funkcji OSD (On-Screen-Display)

4.2. Przyciski bezpośredniego dostępu

Aby dokonywać regulacji w OSD, postępuj według poniższego schematu:

MENU → ∧ ∨ → SELECT → SELECT → - + → MENU → MENU

1. Wcisnąć przycisk MENU by wywołać na ekranie menu OSD. Informacje na temat rozdzielczość i częstotliwość są wyświetlane u góry menu.
2. Wcisnąć przycisk ⬆ lub ⭕ celu wybrania pozycji do regulowania. Pozycja ta zostanie podświetlona.
3. Wcisnąć przycisk SELECT aby nastawić podświetloną pozycję.
4. Użyć ⬆ lub w celu regulowania pozycji.
5. Aby powrócić do wcześniejszego menu, należy wcisnąć przycisk MENU.
6. Monitor automatycznie zachowa nowe ustawienia, po 1 sekundzie od ich wprowadzenia, następnie menu zniknie. Do samodzielnego wyłączenia menu można użyć przycisku MENU.

MENU SELECT √ ∧ - + ⏻

SELECT AUTO ADJUST (REGULACJA AUTOMATYCZNA)

Na początku należy wyświetlić pełen ekran, na przykład tło Windows. Wcisnąć przycisk SELECT(AUTO), by automatycznie ustawić kształt ekranu.

- VOLUME (GŁOŚNOŚĆ)

Aby wybrać ustawienie GŁOŚNOŚCI należy wcisnąć przycisk - . Regulowanie za pomocą przycisku tub. +

^ SOURCE (ŻRÓDŁO SYGNAŁU)

Użyj przycisku by przełączyć źródło sygnału (VGA -> Component -> DVI -> HDMI -> VGA)

HYUNDAI

W240D

Monitor wielofunkcyjny

NASTĘPNA STRONA

POPRZEDNIA STRONA

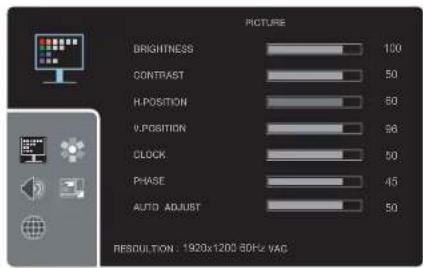

4.3. Ustawienia OSD

- Obraz

PC

PICTURE BRIGHTNESS 100 CONTRAST 50 H POSITION 50 V POSITION 56 CLOCK 50 PHASE 45 AUTO ADJUST 50 RESOLUTION: 1920x1200 80Hz VAC

CLOCK

Dopasowanie szerokości obrazu.

BRIGHTNESS (JASNOŚĆ)

Dostrojenie jasności monitora.

CONTRAST (KONTRAST)

Dostrojenie kontrastu monitora.

H-POSITION

Regulacja obrazu w poziomie.

V-POSITION

Regulacja obrazu w pionie.

HDMI, COMPONENT MODE

PICTURE BRIGHTNESS 100 CONTRAST 50 SATURATION 60 SHARPNESS 50 RESOLUTION: 1920x1200 80Hz VAG

BRIGHTNESS (JASNOŚĆ)

Dostrojenie jasności monitora.

CONTRAST (KONTRAST)

Dostrojenie kontrastu monitora.

SATURATION (NASYCENIE)

W celu dostrojenia nasycenia obrazu.

SHARPNESS (OSTROŚĆ)

W celu dostrojenia ostrości ekranu.

HYUNDAI

W240D

Monitor wielofunkcyjny

NASTĘPNA STRONA

POPRZEDNIA STRONA

• Kolor

PC, OBRAZ ANALOGOWY

COLOR STANDARD REDISH BLUSH USER RED 100 GREEN 50 BLUE 60 AUTO COLOR RESOLUTION : 1320x1200 60Hz VAG

AUTO COLOR

Ustawienie poziomego rozmiaru w trybie pełnoekranowym.

STANDARD

Typowa tonacja kolorystyczna ekranu.

REDISH

Cieplejsza tonacja (dominanta czerwona).

BLUISH

Chłodniejsza tonaca (dominanta niebieska).

USER

Stopień ustawienie koloru RGB według preferencji użytkownika.

HDMI, COMPONENT MODE

COLOR STANDARD SHARPEN BLUR RESOLUTION : 1920x1200 6GHz VAG

STANDARD

Typowa tonacja kolorystyczna ekranu.

DYNAMIC

Wyostrzanie obrazu.

MILD (ZMIĘKCZENIE)

Wygładzanie obrazu.

HYUNDAI

W240D

Monitor wielofunkcyjny

NASTĘPNA STRONA

POPRZEDNIA STRONA

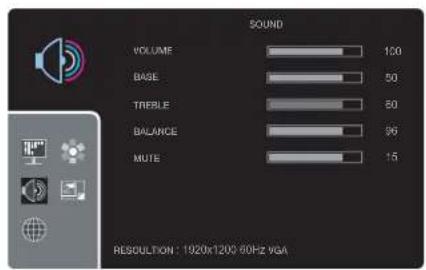

• Dźwięk • Ustawienia

SOUND VOLUME 100 BASE 50 TREPLE 60 BALANCE 96 MUTE 15 RESOLUTION: 1920x1200 60Hz VGA

MUTE

Wyłączenie lub włączenie dźwięku.

SETTING OSD CONFIGURATION INPUT SOURCE VGA DISPLAY CONTROL GENERAL RECALL RESOLUTION : 1920x1200 60Hz VAG

INPUT SOURCE

Przełączanie pomiedzy aktualnym źródłem sygnału a innym dostępnym (VGA/DVI/COMP/HDMI)

VOLUME (GŁOŚNOŚĆ)

Regulacja poziomu głośności.

BASE

Uwypuklenie niskich częstotliwości.

TREBLE

Uwypuklenie wysokich częstotliwości.

BALANCE

Regulacja balansu między lewym i prawym kanałem.

KONFIGURACJA OSD

• OSD TIMER
  Ustawienie czasu prezentacji OSD na ekranie
• OSD POSITION
  Ustawienie pozycji OSD na ekranie
  • TRANSPARENT
  Ustawienie przezroczystości okienka OSD
• OSD ZOOM
  Regulacja wielkości okienka OSD

HYUNDAI

W240D

Monitor wielofunkcyjny

NASTĘPNA STRONA

POPRZEDNIA STRONA

• Wybór języka

DISPLAY CONTROL

Wybierając w OSD pozycję DISPLAY CONTROL możesz ustawić natępujące funkcje:

PC

• Pełny (16:10): pełny ekran bez względu na rozmiar ekranu
• Propporcje 4:3 : Wyświetla obraz w proporcjach 4:3

HDMI, Component Mode

• 16:9: wyświetla obraz w proporcjach 16:9
- 1:1: wyświetla obraz zgodnie z wielkością dostarczanego sygnału wejściowego
• Zoom1: Powiększa obraz o 20%
• Zoom2: Powiększa obraz o 25%

Anuluje zapisane ustawienia.

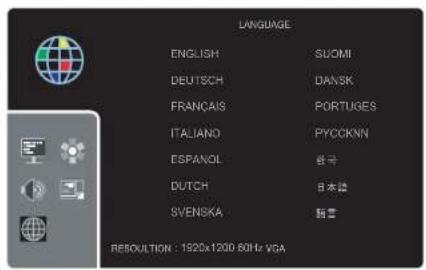

LANGUAGE ENGLISH SUOMI DEUTSCH DANSK FRANÇAIS PORTUGES ITALIANO PYCOCKNN ESPAÑOL 當号 DUTCH 日本語 SVENSKA 註言 RESOLUTION : 1920x1200 60Hz VGA

LANGUAGE

Istnieje możliwość wyboru języka, w którym będzie wyświetlane menu. Dostępnymi językami są: angielski, francuski, niemiecki, włoski, hiszpański, szwedzki, fiński, duński, portugalski, holenderski, koreański, rosyjski, japoński, chiński.

HYUNDAI

W240D Monitor wielofunkcyjny

NASTĘPNA STRONA POPRZEDNIA STRONA

5. Zarządzanie zasilaniem monitora

Redukcja zużycia energii

Jeśli zarządzanie mocą w komputerze jest możliwe, komputer włączy się i wyłączyć automatycznie. Możliwe jest kontrolowanie właściwości zarządzania mocą z komputera.

Komputer może mieć właściwości zarządzania mocą, które umożliwiają komputerowi czy monitorowi przejście na tryb oszczędności mocy, w czasie gdy system jest bezczynny. Można wznowić działanie systemu poprzez przyciśnięcie jakiegokolwiek klawisza, bądź poruszanie myszą.

Tryb	Dioda	Zużycie energii
normalny	zielona	85 W
wyłączony	CZERWONA (pomarańczowa)	≤1 W (Typ.)
nie podłączony	nie świeci	0 W

! Przycisk zasilania nie odłącza komputera od sieci elektrycznej. Jedyna możliwość by odłączyć monitor całkowicie od źródła zasilania to wyciągnięcie wtyczki głównego kabla zasilającego z kontaktu.

HYUNDAI

W240D Monitor wielofunkcyjny

NASTĘPNA STRONA

POPRZEDNIA STRONA

6. Rozwiązywanie problemów

Jeżeli Twój monitor nie działa prawidłowo, może uda Ci się go rozwiązać korzystając z niżej zamieszczonych wskazówek:

	Możliwe rozwiązanieProblem
Brak obrazu na ekranie monitora	Jeżeli dioda (wskaźnik zasilania) nie świeci, należy wcisnąć włącznik zasilania lub sprawdzić przewód AC (prądu przemiennego) by włączyć monitor. Jeśli jest on (monitor) zasilany przez komputer, należy sprawdzić czy komputer jest włączony.Monitor może być w stanie oczekiwania (standby). Należy wcisnąć jakikołwiek klawisz na klawiaturze. Sprawdzić czy klawiatura jest podłączona prawidłowo do komputera.Należy sprawdzić czy sygnałowe złącze kablowe jest podłączone prawidłowo i czy końcówki nie są wygięte bądź zniszczone. Jeśli złącze jest luźne, należy przykręcić mocniej śruby.Należy sprawdzić czy przewód zasilania jest podłączony prawidłowo do monitora oraz do gniazdka.
Komunikat o błędzie:Video mode not supported	Należy sprawdzić rozdzielczość oraz częstotliwość portu video w komputerze.Porównać te wartości z przedstawionymi danym w tabeli Preset Timing.
Monitor nie otwiera trybu zarządzania mocą	Sygnał video z komputera nie odpowiada normie VESA DPMS. Możliwe także, że komputer lub karta graficzna nie używają zasilania VESA DPMS.

HYUNDAI

W240D

Monitor wielofunkcyjny

NASTĘPNA STRONA

POPRZEDNIA STRONA

	Możliwe rozwiązanieProblem
Uszkodzenie kolorów	Należy sprawdzić czy sygnałowe złącze kablowe jest podłączone prawidłowo i czy końcówki nie są wygięte bądź zniszczone. Spróbować innej temperatury koloru.
Niesatysfakcjonujący rozmiar, pozycja, kształt lub jakość	Należy ustawić takie właściwości, jak te, opisane w rozdziale „Ustawienia OSD” (4.3.)
Podwójny obraz	Problem dotyczy karty graficznej albo monitora. Należy skontaktować się z agentem serwisu.
Obraz jest niestabilny	Należy sprawdzić rozdzielczość oraz częstotliwość komputera, albo czy karta graficzna jest trybem dostępnym w komputerze. W nim, poprzez Panel Sterowania, można sprawdzić Wyświetlanie, Ustawienia.Jeżeli ustawienie nie jest poprawne, należy użyć programu narzędziowego do zmiany ustawień monitora.
Komunikat: No signal	Należy sprawdzić czy sygnałowe złącze kablowe jest podłączone prawidłowo i czy końcówki nie są wygięte bądź zniszczone.Jeśli złącze jest luźne, należy przykręcić mocniej śruby.Należy sprawdzić czy komputer jest włączony.

HYUNDAI

W240D Monitor wielofunkcyjny

NASTĘPNA STRONA

POPRZEDNIA STRONA

Kontakt z serwisem

	Możliwe rozwiązanieProblem
Dioda świeci na pomarańczowo	Przejście w tryb oszczędności mocy. Aby przywrócić system należy przycisnąć jakikolwiek klawisz bądź poruszyć myszą.Dioda (wskaźnik zasilania) może mieć kolor pomarańczowy przy zmianie trybu video lub sygnału wejściowego.Należy sprawdzić rozdzielczość oraz częstotliwość komputera w części video albo porównać dane wartości z prezentowanymi w tabeli Timing Preset.

Jeśli powyższe wskazówki nie pomogą w rozwiązaniu problemu, należy skontaktować się z autoryzowanym agentem serwisu. Jeżeli monitor wysyłany jest do serwisu, należy użyć oryginalnego opakowania, jeśli jest to możliwe.

Odlącz monitor z gniazdka i skontaktuj się z agentem serwisu, w przypadku gdy:

• Monitor nie działa prawidłowo według instrukcji.
• Monitor ukazuje wyraźne zmiany w czasie wyświetlania.
• Monitor został upuszczony albo obudowa została uszkodzona.
• Monitor został wystawiony na deszcz, bądź też woda czy inny płyn zostały na nim rozlane.

HYUNDAI

W240D

Monitor wielofunkcyjny

POPRZEDNIA STRONA

7. Dane techniczne produktu

LCD	24 calowy monitor, Diagonal, A-Si TFT
Wielkość plamki	0.27×0.27 mm
Obszar wyświetlania	518,4×324 mm
Liczba kolorów	16.7 mln (true 8-bit)
Sygnał wejściowy	Analogowy R.G.B, 15-pin D-sub / DVI-D / Component / HDMI
Częstotliwość odświeżania	Pozioma: 30.0 do 80.0 KHz, Pionowa: 56 do 75 Hz
Maks. szerokość pasma	162 MHz
Maksymalna rozdzielczość	1920×1200@60Hz
Zalecana rozdzielczość	1920×1200@60Hz
Napięcie wejściowe	100-240V AC, 2.0A
Zużycie mocy	85W (Typ.)
Zarządzanie mocą	VESA DPMS
Plug & Play	VESA DDC 1/2B
OSD menu	jasność, kontrast, kontrola koloru, audio, auto ustawienia, język, pozycja pozioma i pionowa, zegar-faza, źródło
System audio	2 kanały × 3 W, wejście słuchawkowe
USB	1 port wejściowy i 2 wyjściowe
VESA FPMPMI	75×75 mm mocowanie śrubowe
Ergonomia,	Energystar
Bezpieczeństwo oraz EMC	cTUVus, TUV-GS, CB, FCC, CE, VCCI, GOST
Temperatura działania	5~40°C
Waga	9.9 kg rozpakowany, 13.8 kg w opakowaniu
Wymiary (szer×wys×gł)	579×455×240 mm

• Producent zastrzega sobie możliwość wprowadzenia zmian parametrów w celu udoskonalenia produktu.
• HYUNDAI IT CORP. podaje specyfikację „martwych pikseli” na panelu LCD zgodną ze standardem ISO 13406-2.
