SMV 50E90 - Zmywarki BOSCH - Bezpłatna instrukcja obsługi

Rodzaj produktu	Zmywarka do zabudowy
Marka	Bosch
Model	SMV 50E90
Wymiary (wys. x szer. x gł.)	81,5 cm x 60 cm x 57 cm (lub 86,5 cm x 60 cm x 57 cm w zależności od wersji)
Masa	maks. 60 kg
Napięcie	220–240 V, 50/60 Hz
Moc przyłączeniowa	2,0–2,4 kW
Bezpiecznik	10/16 A
Ciśnienie wody	0,05–1 MPa (0,5–10 bar)
Min. przepływ wody	10 l/min
Maks. temperatura wody ciepłej	60 °C
Programy	Intensywnie 70°, Auto 45–65°, Eco 50°, Łagodnie 40°, Szybko 45°, Zmywanie wstępne
Funkcje dodatkowe	VarioSpeed, Strefa intensywna, Higiena, Zapełnienie w połowie, Ekstra suszenie
System AquaStop	Tak (zabezpieczenie przed wyciekiem wody)
Zabezpieczenie przed dziećmi	Tak (blokada drzwi)
Kontrola twardości wody	Tak, 4-stopniowa regulacja
Pojemność	12 kompletów naczyń (standard)
Poziom hałasu	ok. 48 dB (szacunkowo)
Kosze	Górny kosz z regulacją wysokości, dolny kosz, koszyk na sztućce, półka na noże
Filtracja	Układ filtrów: sito zgrubne, drobne, mikrosito
Konserwacja	Czyszczenie ramion spryskujących i filtrów, kontrola pompy odpływowej
Dostępność części zamiennych	Oryginalne części w autoryzowanym serwisie
Gwarancja	Standardowa gwarancja producenta (szczegóły w instrukcji)

Często zadawane pytania - SMV 50E90 BOSCH

Jak ustawić twardość wody w zmywarce Bosch SMV 50E90?

Aby ustawić twardość wody, otwórz drzwiczki, włącz urządzenie przyciskiem WŁĄCZ/WYŁĄCZ (1). Przytrzymaj wciśnięty przycisk > (6) i naciskaj START (9), aż wskaźnik zakończenia (8) i wskaźnik braku soli (11) zaczną migać. Puść przyciski. Wskaźnik braku soli miga, a wskaźnik A świeci się (stopień 1). Naciskaj < (5), aż ustawisz żądany stopień (0-3) zgodnie z tabelą twardości wody. Następnie naciśnij START (9). Wskaźniki zgasną. Zamknij drzwi.

Jak napełnić sól specjalną w zmywarce?

Napełnianie solą należy przeprowadzać bezpośrednio przed włączeniem urządzenia. Otwórz zakrętkę pojemnika na sól (25). Przy pierwszym uruchomieniu napełnij pojemnik wodą. Następnie wsyp sól specjalną (nie używaj soli kuchennej ani tabletek). Woda zostanie wyparta. Gdy wskaźnik braku soli (11) zaświeci się, uzupełnij sól.

Jak ustawić ilość płynu nabłyszczającego?

Otwórz drzwiczki, włącz urządzenie. Przytrzymaj > (6) i naciskaj START (9), aż wskaźnik zakończenia (8) i wskaźnik braku soli (11) zaczną migać. Puść przyciski. Naciskaj > (6), aż wskaźnik braku płynu nabłyszczającego (10) zacznie migać. Wskaźniki A i B świecą się (stopień 2). Naciskaj < (5), aby zmienić stopień (0-3). Naciśnij START (9). Wskaźniki zgasną. Zamknij drzwi.

Jak wyłączyć wskaźnik braku soli?

Jeśli używasz środków czyszczących z dodatkiem soli, możesz wyłączyć wskaźnik braku soli (11). Postępuj zgodnie z instrukcją ustawiania twardości wody i ustaw stopień 0. Spowoduje to wyłączenie układu zmiękczania wody oraz wskaźnika.

Co zrobić, gdy zmywarka nie uruchamia się?

Sprawdź, czy bezpiecznik domowy nie jest wyłączony, wtyczka jest w gniazdku, a drzwi są prawidłowo zamknięte. Upewnij się, że zawór wody jest otwarty. Jeśli problem nie ustąpi, wykonaj reset programu (przytrzymaj START przez 3 sekundy).

Jak wyczyścić ramiona spryskujące?

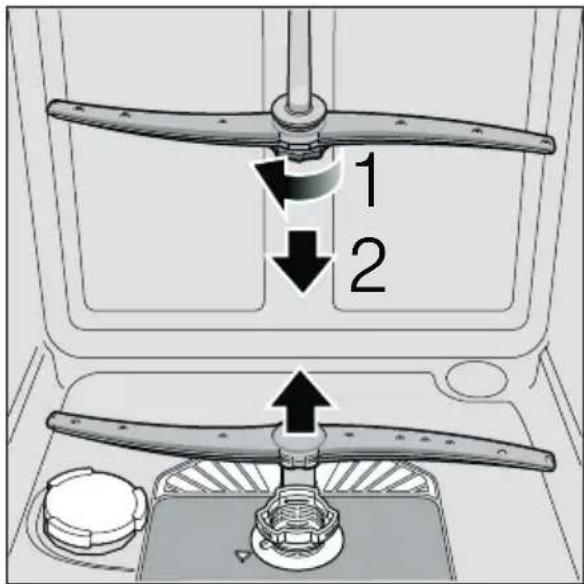

Sprawdź, czy dysze nie są zatkane. Odkręć górne ramię spryskujące (23) i wyciągnij dolne (24) do góry. Wymyj je pod bieżącą wodą. Załóż je z powrotem, upewniając się, że są prawidłowo zamocowane.

Jak usunąć blokadę pompy odpływowej?

Odłącz urządzenie od zasilania. Wyjmij kosze i filtry (26). Usuń wodę czerpakiem lub gąbką. Podważ białą pokrywę pompy łyżeczką i unieś ją. Sprawdź wirnik pod kątem przeszkód i usuń je. Zamocuj pokrywę z powrotem, aż zaskoczy. Zamontuj filtry i kosze.

Jak włączyć funkcję VarioSpeed?

Funkcja VarioSpeed skraca czas programu o 20-50%. Wybierz program, a następnie naciśnij przycisk funkcji dodatkowych (3) oznaczony odpowiednim symbolem (VarioSpeed). Włącz urządzenie i rozpocznij program. Pamiętaj, że zwiększa się zużycie wody i energii.

Jak zmienić wysokość górnego kosza?

Wyciągnij górny kosz (20). W zależności od wersji: przy dźwigniach bocznych naciśnij je w kierunku wnętrza, aby obniżyć, lub podnieś kosz za górną krawędź. W przypadku rolek górnych/dolnych wyjmij kosz i zawieś go na odpowiednich rolkach (stopień 1 lub 3). Upewnij się, że kosz jest ustawiony symetrycznie.

Jak działa system AquaStop?

System AquaStop chroni przed wyciekiem wody. Działa tylko przy podłączonym zasilaniu. Jeśli wystąpi wyciek, zawór odcina dopływ wody. W przypadku migania wskaźnika 'Sprawdzić dopływ wody' (12) szybko, wyłącz urządzenie, zakręć zawór i wezwij serwis.

INSTRUKCJA OBSŁUGI SMV 50E90 BOSCH

Przepisy bezpieczeństwa pracy ..... 4

Przed pierwszym włączeniem urządzenia 4

Przy dostawie 4

Przy instalowaniu 4

Używanie codzienne ..... 4

Obecność dzieci w domu ..... 4

Blokada drzwi 5

W przypadku wystąpienia szkód

W przypadku usunięcia wyłużonego urządzenia 5

Zapoznanie się z urządzeniem ..... 5

Pulpit obsługi 5

Wnetrze urządzenia 5

Układ zmiękczania wody 6

Ustawianie 6

Tabela twardości wody ..... 6

Sól specjalna S 7

Zastosowanie soli specjalnej ..... 7

Środki czyszczące z dodatkiem soli .. 7

Wyłączenie zmiękczania wody ..... 7

Płyn nabłyszczający \* 8

Ustawienie ilości płynu nabłyszczającego. 8

Wyłączenie wskaźnika braku płynu nabłyszczającego 9

Naczynia 9

Nie przystosowane do zmywarki ..... 9

Uszkodzenia szkła i naczyń ..... 9

Wkładanie naczyń 10

Wyjmowanie naczyń 10

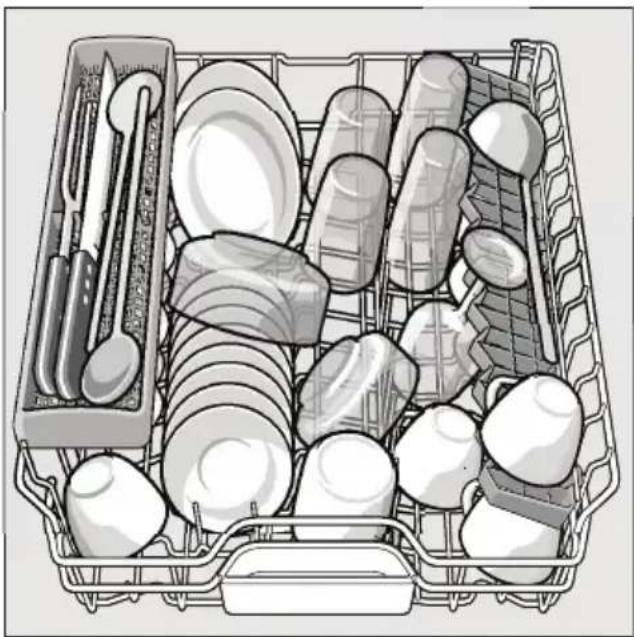

Filižanki i szklanki 10

Garnki 10

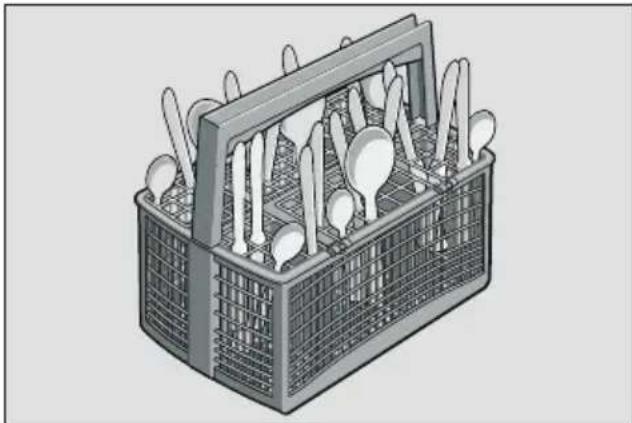

Koszyk na sztućce 11

Półki 11

Podpórki składane 11

Pojemnik na małe części ..... 11

Półka na noże 12

Zmiana wysokości zawieszenia kosza 12

Środek czyszczący 13

Napełnienie środkiem czyszczącym . 13

Zespolone środki czyszczące ..... 14

Przegład programów ..... 16

Wybór programu ..... 16

Wskazówki dla Instytutów

Badawczych 17

Funkcje dodatkowe 17

Skrócenie fazy programu

(VarioSpeed) 17

Strefa intensywna 17

Higiena 17

Zapełnienie w połowie ..... 17

Ekstra suszenie ..... 17

Zmywanie naczyń 18

Parametry programów ..... 18

Czujnik Aqua (stanu wody) ..... 18

Włączenie urządzenia 18

Nastawianie czasu włączenia ..... 18

Koniec programu 18

Wyłączyć urządzenie ..... 19

Przerwanie programu ..... 19

Przerwanie programu ..... 19

Zmiana programu 19

Suszenie intensywne ..... 19

Przegład i pielegnacja ..... 20

Ogólny stan zmywarki ..... 20

Sól specjalna i płyn nabłyszczający .. 20

Sitka 20

Ramiona spryskujące 21

Usuwanie usterek we własnym

zakresie 21

Pompa odpływu 21

... po włączeniu ..... 22

... na urządzeniu 22

... podczas zmywania ..... 23

... na naczyniach ..... 23

Serwis 24

Instalacja 25

Przepisy bezpieczeństwa pracy ..... 25

Dostawa 25

Dane techniczne 26

Ustawienie 26

Podłączenie do odpływu ..... 26

Podłączenie do wody bieżącej ..... 26

Podłączenie elektryczne ..... 27

Demontaż 27

Transport 27

Zabezpieczenie przed skutkami mrozu (Opróżnianie urządzenia) .... 27

Usuwanie odpadów 28

Opakowanie 28

Stare urządzenia 28

pl

Przepisy bezpieczeństwa pracy

Przed pierwszym włączeniem urządzenia

Proszę starannie przeczytać instrukcję obsługi i montażu! Zawierają one ważne informacje na temat ustawienia, użytkowania i przeglądu urządzenia. Proszę przechowywać instrukcję i wszystkie dokumenty do późniejszego zastosowania lub dla ewentualnego, kolejnego użytkownika urządzenia.

Przy dostawie

• Natychmiast sprawdzić opakowanie i zmywarkę pod względem szkód transportowych. Nie uruchomić uszkodzonego urządzenia, lecz zwrócić się do dostawcy w tej sprawie.
• Materiał opakunkowy usunąć zgodnie z obowiązującymi przepisami.
• N i e p o z o s t a w i a części bawiącym się dzieciom. Składane kartony i folie stanowią potencjalne niebezpieczeństwo uduszenia.

Przy instalowaniu

W jaki sposób urządzenie prawidłowo ustawić i podłączyć, przeczytać w rozdziale „Instalowanie”.

Używanie codzienne

• U r z ądzenie przeznaczone jest do użytku w prywatnym gospodarstwie domowym oraz lokalach mieszkalnych.

• Zmywarkę używać tylko w gospodarstwie domowym i tylko do przeznaczonego celu: zmywania naczyń domowych.
  – Dzieci lub osoby dorosłe, które ze względu na zdolności fizyczne, czuciowe lub psychiczne czy też w z w i ązku z brakiem wiedzy lub doświadczenia nie są w stanie bezpiecznie obsługiwać urządzenia, mogą je używać tylko pod nadzorem lub po dokładnym pouczeniu osoby, która odpowiada za ich bezpieczeństwo.

• Nie siadać lub stawać na otwartych drzwiach! Urządzenie może się przewrócić.
  – W przypadku zmywarek wolnostojących prosimy o zwrócenie uwagi na to, że przeładowanie koszy może spowodować przewrócenie urządzenia.

• Nie dodawać żadnego rozpuszczalnika do komory mycia. Występuje zagrożenie wybuchu.
• Podczas trwania programu, drzwi otwierać bardzo ostrożnie. Zachodzi niebezpieczeństwo pryskania gorącej wody z wnętrza urządzenia.
• Zmywarkę otwierać tylko na czas wkładania lub wyjmowania naczyń, aby uniknąć skaleczeń spowodowanych np. potknięciem się o drzwi.
• Przestrzegać przepisów bezpieczeństwa i użytkowania wydrukowanych na opakowaniach środków czyszczących i nabłyszczających. opakowania lub jego

Ostrzeżenie

Noże i inne przybory z ostrymi końcówkami muszą zostać włożone do koszyka na sztućce z ostrzami skierowanymi w dół albo poziomo ułożone na półce na noże*.

* w z a l e żności od modelu

Obecność dzieci w domu

• Jeśli funkcja obecna, używać zabezpieczenia przed dziećmi. Dokładny opis znajduje się wewnątrz dokumentacji urządzenia.
• Nie pozwalać dzieciom na zabawę urządzeniem lub jego obsługiwanie.
• Uniemożliwić dzieciom dostęp do środka czyszczącego i płynu nabłyszczającego. Mogą one spowodować bardzo szkodliwe dla zdrowia skutki w obrębie jamy ustnej oraz oczu lub doprowadzić do uduszenia.

- N i e p o z w a l a ć dzieciom

w p o b l i żu otwartej zmywarki. Woda znajdująca się w komorze zmywania nie jest wodą pitną, może zawierać resztki środka czyszczącego. Zwracać uwagę, aby dzieci nie wkładały rąk do pojemnika na tabletki [22] . Małe palce mogą utkwić w szczelinach.

- W przypadku zmywarek zamontowanych wysoko, zwracać uwagę, aby przy otwieraniu i zamykaniu drzwiczek dzieci nie doznały przyciśnięcia lub zmiażdżenia pomiędzy drzwiczkami zmywarki i znajdującymi się poniżej drzwiami szafki.

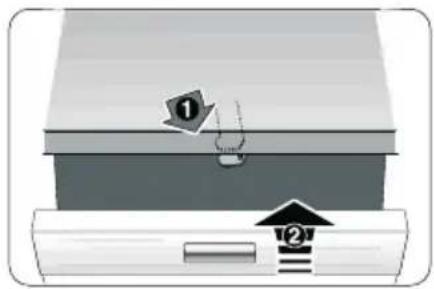

Zabezpieczenie dostępu dzieci (blokada drzwi) \*

Opis zabezpieczenia dostępu dzieci znajduje się w tyle w okładce.

* w z a l e żności od modelu

W przypadku wystąpienia szkód

- Przeprowadzenie napraw i innych czynności zastrzeżone jest tylko dla specjalistów. W tym celu urządzenie musi być odłączone od sieci. Wyciągnąć wtyczkę sieciową lub wyłączyć bezpiecznik. Zakręcić zawór wody.

W przypadku usunięcia wyłużonego urządzenia

• Wysłużone urządzenie natychmiast pozbawić cech przydatności do użycia, w celu uniknięcia ewentualnych wypadków.
• Urządzenie należy usunąć zgodnie z o b o w i ązującymi przepisami.

Ostrzeżenie

Dzieci mogą zamknąć się w środku urządzenia (niebezpieczeństwo uduszenia) lub wywołać inne niebezpieczne sytuacje. Dlatego: wyciągnąć wtyczkę sieciową, odciąć i usunąć kabel sieciowy. Zamek drzwiowy tak zniszczyć, aby uniemożliwić ponowne zamknięcie drzwi.

na przebywanie

Zapoznanie się z u r z ądzeniem

Rysunki panela obsługowego i wnętrza urządzenia znajdują się z przodu wkopercie.

Do poszczególnych pozycji kierowane są odnośniki w tekście.

Pulpit obsługi

1 Przełącznik WŁĄCZ / WYŁĄCZ
2 Nastawianie czasu włączenia *
3 Funkcje dodatkowe **
4 Programy **
5 Przycisk <
6 Przycisk >
7 Wyświetlanie „Czyszczenie“
8 Wyświetlanie „Koniec“
9 Przycisk START
10 Wskaźnik braku płynu nabłyszczającego
11 Wskaźnik napełnienia solą
12 Wskaznik „Skontrolowania dopływu wody“

* w z a l e żności od modelu

** Ilość w zależności od modelu

Wnetrze urządzenia

20 Górny kosz na naczynia
21 Półka na noże *
22 Pojemnik na tabletki do zmywarki
23 Górne ramię spryskujące
24 Dolne ramię spryskujące
25 Zbiornik na sól specjalną
26 Sitka
27 Koszyk na sztućce
28 Dolny kosz na naczynia
29 Zbiornik zapasu środka nabłyszczającego
30 Komora na środki czyszczące
31 Zamknięcie komory środka czyszczącego
32 Tabliczka znamionowa

* w z a l e żności od modelu

Układ zmiękczania wody

Do uzyskiwania dobrych wyników zmywania potrzebna jest miękka woda, tzn. z niewielką zawartością wapna. W przeciwnym razie na naczyniach i we wnętrzu zmywarki wydziela się osad wapienny.

Woda bieżąca do użycia w zmywarce, przekraczająca określony stopień twardości, musi być zmiękczona tzn. pozbawiona wapna. Można to uzyskać przy pomocy soli specjalnej w układzie zmiękczania wody w zmywarce.

Ustawienie i związane z tym zapotrzebowanie soli zależne jest od stopnia twardości dostarczanej wody (patrz tabela).

Ustawianie

Ilość dodawanej soli jest ustawiana w 4-ro stopniowym zakresie, w zależności od twardości dostarczanej wody.

Odpowiednio świecą się wskaźniki 0, 1, 2 lub 3 (patrz tabela). Fabrycznie ustawiony stopień: 1.

• Dowiedzieć się jaki stopień twardości ma woda wodociągowa. W tym wypadku zwrócić się z zapytaniem do zakładu wodociągów.
• Stopień ustawienia odczytać w tabeli twardości wody.
• O t w o r z y ć drzwiczki.
• Włączyć przełącznik WŁĄCZ / WYŁĄCZ 1.
• Klawisz > 6 przytrzymać wciśnięty i przycisk START 9 tak długo naciskać, aż wskaźnik zakończenia 8 i wskaźnik braku soli 11 zaczną migać.
• P u ścić przyciski. Wskaźnik braku soli 11 miga i wskaźnik A świeci się (= stopień 1).

W celu zmiany tego ustawienia:

• Klawisz < 5 nacisnąć, aż wymagany stopień będzie ustawiony.
• Nacisnąć przycisk Start 9. Wskaźniki 8 i 11 zgasną. Ustawiony stopień jest zaprogramowany.
• Z a m k n ąć drzwi.

Tabela twardości wody

Twardość wody °dH	Zakres twardości	mmol/l	Stopień	○A	○B	○C
0-6	miękka	0-1,1	0	○	○	○
7-16	średnia	1,2-2,9	1	○	○	○
17-21	twarda	3,0-3,7	2	○	○	○
22-35	twarda	3,8-6,2	3	○	○	○

Sól specjalna

Zastosowanie soli specjalnej

Napełnianie solą należy zawsze przeprowadzać bezpośrednio przed włączeniem urządzenia. Dzięki temu przelany roztwór soli zostanie natychmiast wypłukany, zapobiegając wystąpieniu wszelkiej korozji w komorze zmywarki.

• Otworzyć zakrętkę pojemnika zapasu 25.
• Napełnić pojemnik wodą (konieczne tylko przy pierwszym uruchomieniu).

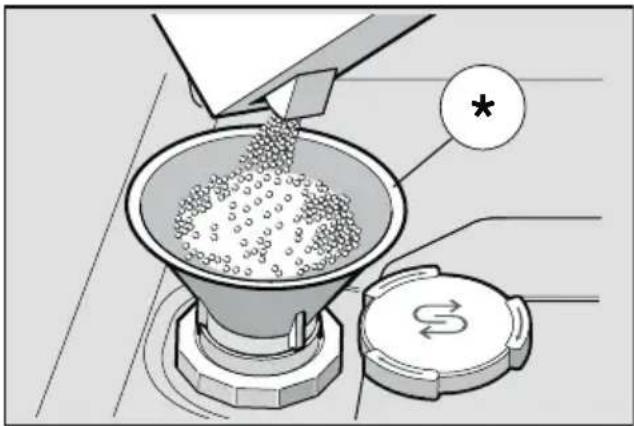

• Napełnić solą specjalną (nie solą kuchenną ani pastylkami).

Przy tym woda jest wypierana i w y p ływa.

Jak tylko wskaźnik braku soli 11 zacznie świecić w panelu, należy znów napełnić solą specjalną.

* w z a l e żności od modelu

Zastosowanie środków czyszczących z dodatkiem soli

Stosując zespolone środki czyszczące z dodatkiem soli można zazwyczaj zrezygnować z dodawania soli specjalnej przy twardości wody do 21° dH (37° fH, 26° Clarke, 3,7 mmol/l). Przy twardości wody powyżej 21° dH konieczne jest stosowanie soli specjalnej.

Wyłączenie wskaźnika braku soli/zmiękczania wody

Jeśli wskaźnik braku soli 11

przeszkadza, wtedy można go wyłączyć (np. w przypadku używania zespolonego środka czyszczącego z komponentem soli).

• Postępować zgodnie z opisem „Nastawianie układu zmiękczania wody“ i ustawić na stopień 0.
  Tym samym wyłączony jest układ zmiękczania wody oraz wskaźnik braku soli.

Ostrzeżenie

Nigdy nie wsypywać środka czyszczącego do pojemnika na sól specjalną. Spowodowało by to zniszczenie układu zmiękczania wody.

pl

Płyn nabłyszczający

Jeśli zaświeci się wskaźnik braku płynu nabłyszczającego 10 na panelu, wtedy rezerwa płynu nabłyszczającego wystarczy jeszcze na 1 – 2 procesy zmywania. Proszę uzupełnić niedobór płynu nabłyszczającego.

Płyn nabłyszczający jest konieczny do uzyskania czystej powierzchni naczyń bez plam oraz Iśniącego szkła. Stosować tylko płyn nabłyszczający przeznaczony do zmywarek domowych.

Zespolone środki czyszczące ze środkiem nabłyszczającym można stosować tylko do wody o twardości poniżej 21° dH (37° fH, 26° Clarke, 3,7mmol/l). Przy twardości wody powyżej 21° dH konieczne jest stosowanie płynu nabłyszczającego.

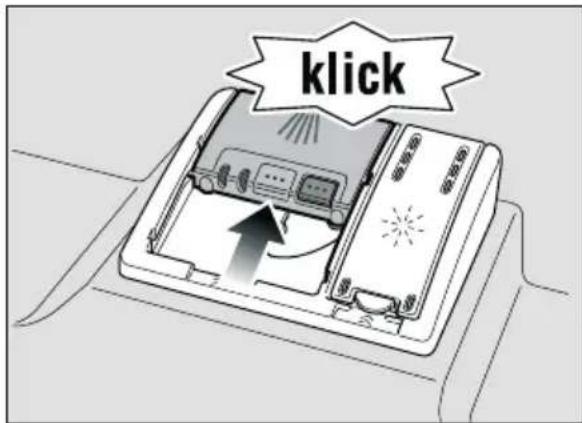

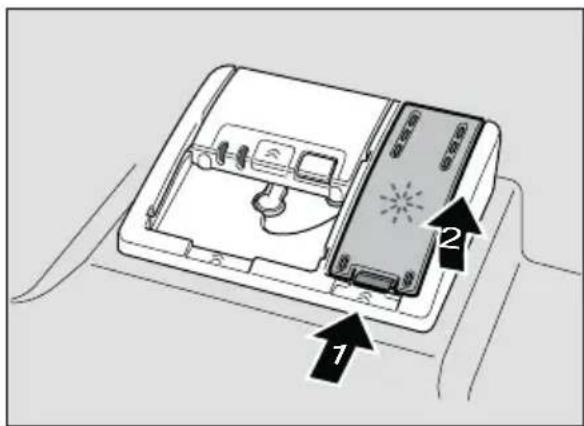

- Otworzyć zbiornik zapasu 29 poprzez naciśnięcie łącznika przy pokrywie i podniesienie.

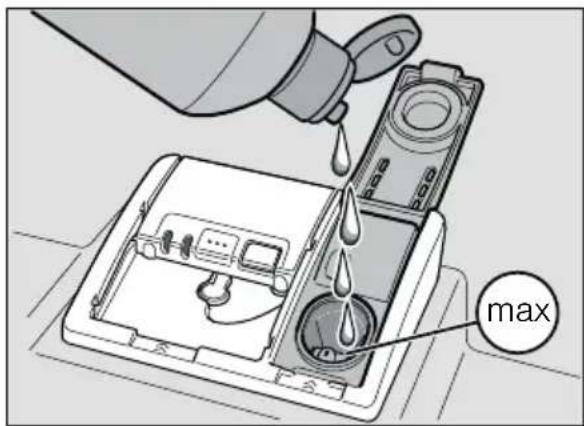

- Ostrożnie włać płyn nabłyszczający maksymalnie aż do znaku przy otworze wlewu.

• Zamknąć pokrywę ze słyszalnym zatrzaśnięciem w zapadce.
• Rozlany płyn nabłyszczający wytrzeć ścierką, aby przy następnym procesie zmywania nie wystąpiło nadmierne wydzielanie piany.

Ustawienie ilości płynu nabłyszczającego.

Ilość dodawanego płynu nabłyszczającego jest ustawiana w 4-ro stopniowym zakresie. Odpowiednio świecą się wskaźniki 0, 1, 2 lub 3 (patrz tabela twardości wody).

Fabrycznie ustawiony stopień: 2.

Ilość płynu nabłyszczającego zmienić tylko wtedy, gdy na naczyniach pozostają smugi (ustawić na niższy stopień) lub plamy wodne (ustawić na wyższy stopień).

• O t w o r z y ć drzwiczki.
• Włączyć przełącznik WŁĄCZ / WYŁĄCZ 1.
• Klawisz > 6 przytrzymać wciśnięty i przycisk START 9 tak długo naciskać, aż wskaźnik zakończenia 8 i wskaźnik braku soli 11 zaczną migać.
• P u ścić przyciski.
• Klawisz > 6 tyle razy naciskać, aż wskaźnik braku środka nabłyszczającego 10 zacznie migać. Wskaźnik braku środka nabłyszczającego 10 miga i wskaźniki A i B świecą się (= stopień 2).

W celu zmiany tego ustawienia:

• Klawisz < 5 nacisnąć, aż wymagany stopień będzie ustawiony.
• Nacisnąć przycisk Start 9. Wskaźniki 8 i 10 zgasną. Ustawiony stopień jest zaprogramowany.
• Z a m k n ąć drzwi.

Wyłączenie wskaźnika braku płynu nabłyszczającego

Jeśli wskaźnik braku płynu nabłyszczającego 10 przeszkadza, wtedy można go wyłączyć (np. w przypadku używania zespolonego środka czyszczącego z komponentem nabłyszczającym).

- Postępować zgodnie z opisem „Ustawienie ilości płynu nabłyszczającego“ i ustawić na stopień 0.

Wskaźnik braku płynu nabłyszczającego 10 jest wyłączony.

Naczynia

Nie przystosowane do zmywarki

– Sztućce i naczynia z drewna.
- Wrażliwe szkło dekoracyjne, naczynia artystyczne i antyki. Ich dekoracje nie są bowiem odporne na zmywanie w z m y w a r c e.
- C z ęści z tworzywa sztucznego nieodporne na wysokie temperatury.
- Naczynia miedziane i cynkowe.
– Naczynia zabrudzone popiołem, woskiem, smarem lub farbą.

Dekoracje na szkle, części z aluminium lub srebra mają skłonności zafarbowania lub wypłowienia podczas zmywania. Także niektóre rodzaje szkła (jak np. przedmioty kryształowe) mogą ulec zmatowieniu po wielu procesach zmywania.

Uszkodzenia szkła i naczyń

Przyczyny:

• Rodzaj szkła i proces jego wytwarzania.
• Skład chemiczny środka czyszczącego.
• Temperatura wody programu zmywającego.

Zaleca się:

• Używać szło i porcelanę oznaczoną przez producenta jako nadającą się dla zmywarek.
• Stosować środek czyszczący do naczyń oznakowany jako łagodny.
• P o z a k o ńczeniu programu zmywą możliwie szybko wyciągnąć szkło i s z t u ćce ze zmywarki.

pl

Wkładanie naczyń

- Usunąć większe resztki potraw. Zmywanie wstępne pod bieżącą wodą nie jest konieczne.

– Naczynia wkładać w taki sposób, aby

- pewnie stały i nie mogły się przewrócić.

– wszystkie naczynia były skierowane otworem w dół.

- części wklesłe lub z zagłębieniami stały skośnie tak, aby woda mogła spłynąć.

- a b y n i e p r z e s z obracaniu obydwu ramion spryskujących 23 i 24.

W zmywarce nie zmywać bardzo małych naczyń, gdyż wypadają one łatwo z koszy.

Wyjmowanie naczyń

W celu uniknięcia zmoczenia naczyń kroplami wody spadającymi z kosza górnego, zaleca się opróżnianie zmywarki zaczynając na dole i kończąc w górze.

Gorące naczynia są wrażliwe na uderzenia / wstrząsy! Dlatego po zakończeniu programu zostawić naczynia w zmywarce aż się ochłodzą a dopiero potem wyjąć.

Filižanki i szklanki

Górny kosz na naczynia 20

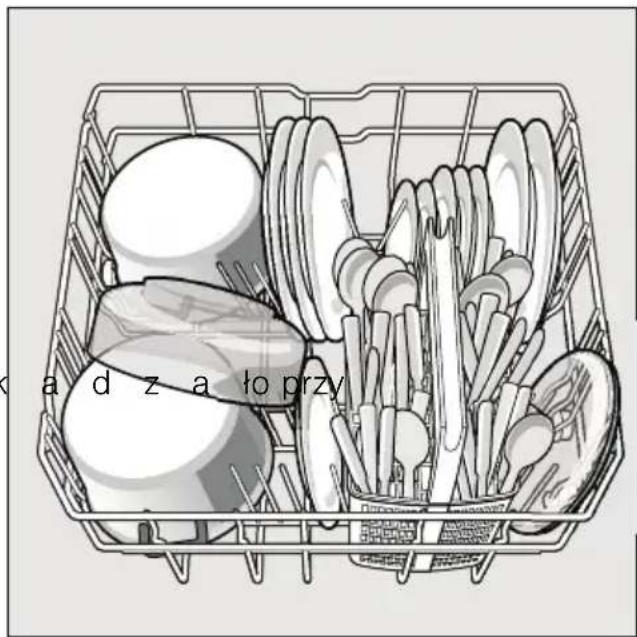

Dolny kosz na naczynia 28

Dobra rada

Mocno zabrudzone naczynia (garnki) ułożyć w dolnym koszu. Uzyskany wynik zmywania jest lepszy ze względu na silny strumień wody.

Dobra rada

Dalsze wskazówki związane z optymalnym wykorzystaniem wnętrza zmywarki są dostępne na naszej stronie internetowej jako bezpłatny plik do pobrania.

Odpowiedni adres internetowy znajduje się na tylnej stronie instrukcji obsługi.

Koszyk na sztućce

Sztućce należy zawsze wkładać w sposób niesortowany i ostrzem skierowanym w dół.

W celu uniknięcia skaleczenia, długie, ostre części i noże układać na półce na noże.

Półkę oraz miejsce poniżej można używać dla małych filiżanek oraz szklanek lub dla dużych sztućców jak np. łyżki kuchenne albo sztućce półmiskowe. Półkę można odchylić do góry, jeśli nie jest potrzebna.

* W zależności od modelu możliwe jest ustawienie na 3 różnych stopniach. W tym celu najpierw pionowo ustawić półkę, pociągnąć ją do góry a następnie, pod lekko skośnym kontem, przesunąć w dół i ustawić w żądanej wysokości (1, 2 lub 3). Półka musi zatrzasnąć.

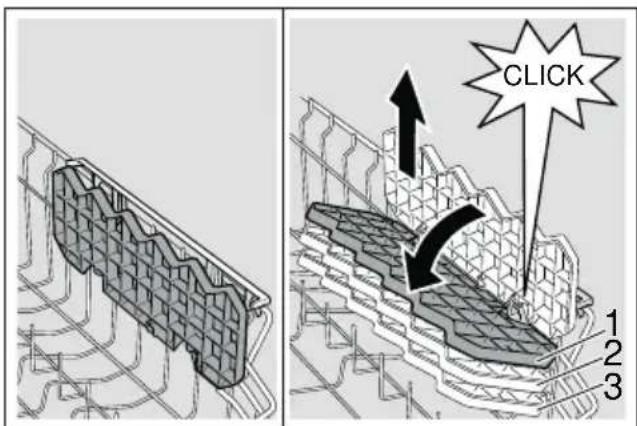

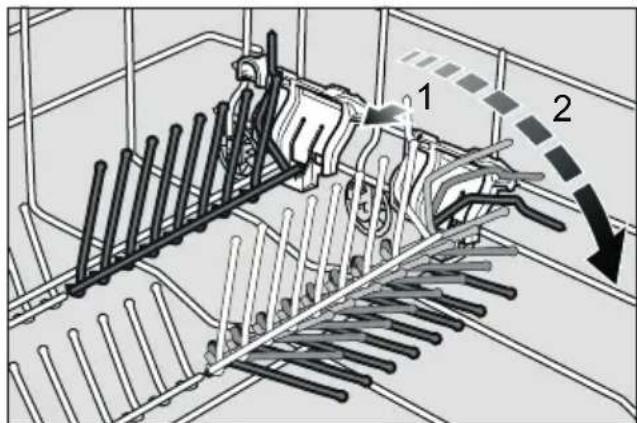

Podpórki składane \*

* w z a l e żności od modelu Podpórki można składać na bok, co ułatwia wkładanie garnków, misek i sz k l a n e k.

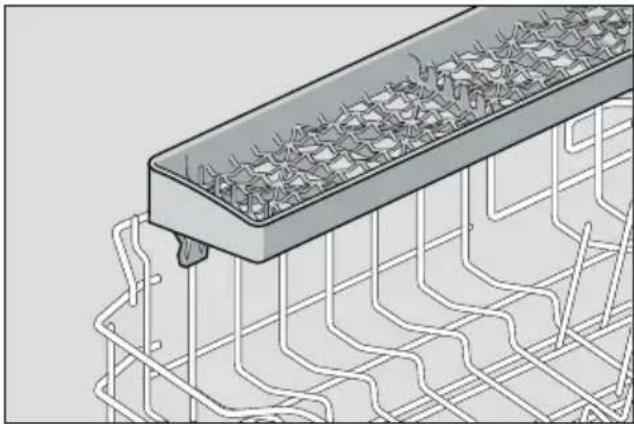

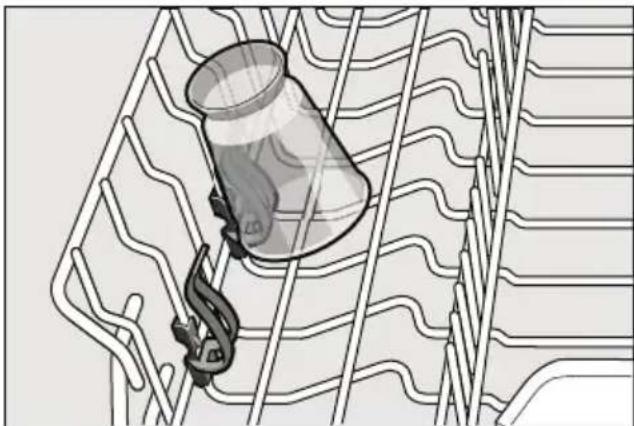

Pojemnik na małe części \*

* w z a l e żności od modelu Tutaj można pewnie umieścić lekkie części z tworzywa sztucznego, jak np. kubki, pokrywy itd.

* w z a l e żności od modelu

Długie noże i inne przybory muszą zostać ułożone poziomo.

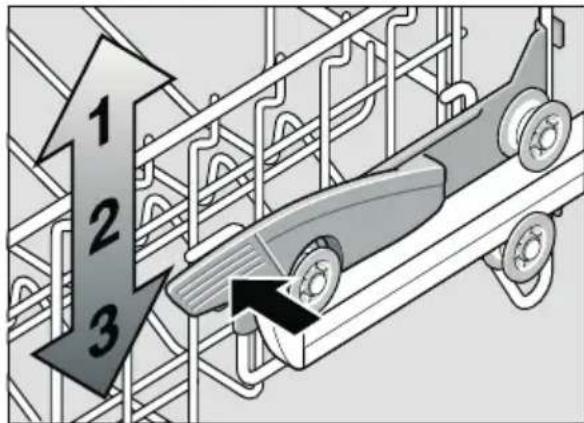

Zmiana wysokości zawieszenia kosza \*

* w z a l e żności od modelu

Wysokość ustawienia górnego kosza 20 można zmienić stosownie do potrzeb, uzyskując więcej miejsca w górnym lub dolnym koszu dla wyższych naczyń.

Wysokość urządzenia 81,5 cm

	Kosz górný Kosz dolny
Stopień 1 maks. ø	22 cm	30 cm
Stopień 2 maks. ø	24,5 cm	27,5 cm
Stopień 3 maks. ø	27 cm	25 cm

Wysokość urządzenia 86,5 cm

	Kosz górný Kosz dolny
Stopień 1 maks. ø	24 cm	33 cm
Stopień 2 maks. ø	26,5 cm	30,5 cm
Stopień 3 maks. ø	29 cm	28 cm

W zależności od ukształtowaniu górnego kosza w Państwa zmywarce należy wybrać jeden z dwóch niżej przedstawionych sposobów postępowania:

Górny koszzdźwigniami bocznymi

- Wyciągnąć górny kosz na naczynia 20.

- W celu obniżenia kosza nacisnąć w kierunku do wnętrza po kolei obie dźwignie lewą i prawą, znajdujące się na zewnętrznej stronie kosza. Trzymać przy tym kosz na bokach za górny brzeg, aby nie mógł nagle spaść na dół.

- W celu podniesienia kosza chwycić go z boku za górną krawędź i p o d n i e ść do góry.

- Przed ponownym wsunięciem kosza upewnić się, czy na obydwu stronach opiera się on na tej samej wysokości. W przeciwnym razie nie można zamknąć drzwi zmywarki, a górne ramię spryskujące nie uzyska żadnego połączenia z obiegiem wody.

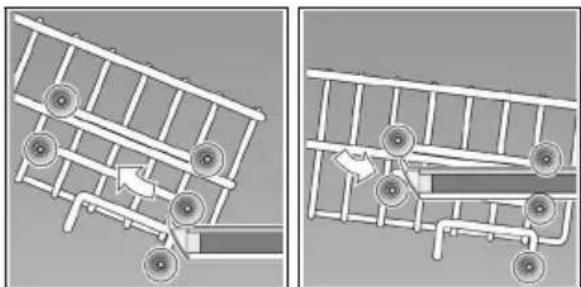

Górny kosz z parami rolek górnych i dolnych

- Wyciągnąć górny kosz na naczynia 20.

- Wyjąć kosz górny i zawiesić go na rolkach górnych (stopień 3) lub dolnych (stopień 1).

Dozwolone jest używanie środków czyszczących do zmywarek w postaci tabletek, proszku lub płynu, ale w żadnym wypadku płynu do zmywania ręcznego. W zależności od stanu zabrudzenia, można indywidualnie dostosować dozowanie środków czyszczących w postaci proszku lub płynu. Tabletki zawierają wystarczająco dużą ilość substancji czynnych dla każdego programu zmywania. Nowoczesne, wydajne środki czyszczące stosują głównie niskoalkaliczną formułę zawierającą fosforany oraz enzymy. Fosforany wiążą wapno w wodzie. Enzymy rozkładają skrobię i rozszczepiają białko. Bezfosforanowe środki czyszczące są rzadziej spotykane. Mają one trochę stallszą zdolność wiązania wapna i wymagają wyższego dozowania. W celu usunięcia kolorowych plam (np. z herbaty czy keczupu) stosowane są ś rodki wybielające na bazie tlenu.

Wskazówka

Do uzyskania dobrych wyników zmywania, koniecznie przestrzegać wskazówek nadrukowanych na opakowaniu środka czyszczącego.

W razie wystąpienia dalszych pytań zalecamy zwrócić się do doradcy producenta środka czyszczącego.

Ostrzeżenie

Przestrzegać przepisów bezpieczeństwa i u żytkowania wydrukowanych na opakowaniach środków czyszczących i nabłyszczających.

Napełnienie środkiem czyszczącym

- Jeśli komora dla środka czyszczącego 30 jest jeszcze zamknięta, to przesunąć zasuwkę 31 celem jej otworzenia.

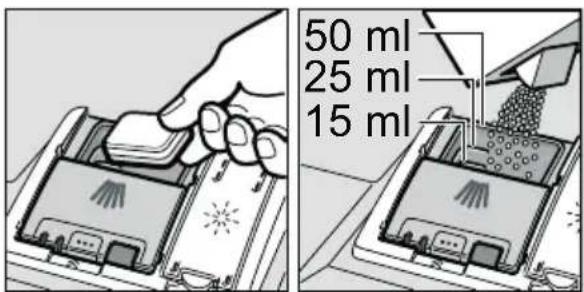

Środek czyszczący dodać do suchej komory środka czyszczącego 30 (tabletkę włożyć poprzecznie, nie stawiać jej pionowo). Dozowanie: patrz zalecenia producenta na opakowaniu.

Podziałka dozowania w pojemniku na środek czyszczący 30 ułatwia dozowanie odpowiedniej ilości proszku lub płynu czyszczącego.

Przy normalnym zabrudzeniu, zazwyczaj wystarcza 20 ml–25 ml. Przy używaniu tabletek wystarcza jedna tabletka.

pl

- Zamknąć pokrywę pojemnika na środek czyszczący przesuwając ją do góry, aż do zaczepienia zapadki.

Pojemnik na środek czyszczący otwiera się automatycznie w odpowiednim momencie, w sposób zależny od programu. Proszek lub płyn czyszczący rozprowadza się i rozpuszcza wurządzeniu, ta wpada do odpowiedniego pojemnika i rozpuszcza się w nim dozując odpowiednie środki.

Dobra rada

Przy mniejszej ilości zabrudzonych naczyń zazwyczaj wystarcza nieco mniejsza niż podana ilość środka czyszczącego. Odpowiednie środki czyszczące i konserwujące można nabyć poprzez naszą stronę internetową lub poprzez autoryzowany serwis (patrz strona tylna).

Zespolone środki czyszczące

Oprócz konwencjonalnych (pojedyńczych) środków czyszczących, oferowane są produkty z dodatkowymi funkcjami. Produkty te zawierają często, oprócz środka czyszczącego, także komponent nabłyszczający oraz substytut soli (3in1) i w zależności od kombinacji (4in1, 5in1 itd.) dodatkowe komponenty jak np. środek do ochrony szkła lub środek nabłyszczający do stali szlachetnej. Zespolone środki czyszczące działają tylko do określonego stopnia twardości wody (najczęściej do 21°dH). Powyżej tej wartości koniecznie dodać soli oraz środka nabłyszczającego.

Jeśli stosowane są zespolone środki czyszczące, to przebieg programu zmywania dopasowuje się automatycznie tak, aby zawsze osiągnąć najlepsze możliwe rezultaty zmywania

Ostrzeżenia

• Nie wkładać jakichkolwiek małych części do zmywania do pojemnika na tabletkę [22]; utrudnia to równomierne rozpuszczenie się tabletki.
• Nie używać pojemnika na tabletkę 22 jako uchwytu dla kosza górnego, w czasie w kładania dodatkowych naczyń po włączeniu programu zmywania. Tabletka może już się w nim znajdować i grozi styk z częściowo rozpuszczoną tabletką.

Wskazówki

- Optymalne rezultaty zmywania i suszenia otrzymuje się przy stosowaniu pojedyńczych środków czyszczących w połączeniu z oddzielnym dozowaniem soli i płynu nabłyszczającego.

- Podczas krótkich programów ewentualnie nie dochodzi do rozwinięcia pełnej skuteczności czyszczenia z powodu różnej zdolności rozpuszczania się tabletek i pozostają nierozpuszczone resztki środka czyszczącego. Proszkowe środki czyszczące są lepiej przystosowane do tych programów.

– W przypadku programu „Intensywny“ (przy niektórych modelach) dozowanie jednej tabletki jest wystarczające. W r a z i e u życia proszku istnieje możliwość nasypania niewielkiej ilości środka czyszczącego na stronę wewnętrzną drzwi zmywarki.

- Nawet jeśli świeci wskaźnik braku płynu nabłyszczającego i / lub soli, to w przypadku u życia zespolonych środków czyszczących program zmywania pracuje nienagannie.

- Zastosowanie środków czyszczących w otoczce ochronnej ulegającej rozpuszczeniu w wodzie: otoczkę dotykać tylko suchymi rękami i wsypać środek czyszczący tylko do absolutnie suchego pojemnika na środek czyszczący. W przeciwnym wypadku może nastąpić przyklejenie.

- W razie zmiany środków czyszczących z zespolonych na pojedyncze, należy zwrócić uwagę na ustawienie właściwej wartości układu zmiękczania wody i ilości płynu nabłyszczającego.

Przegład programów

W tym przeglądzie przedstawiono maksymalnie możliwą ilość programów. Odpowiednie programy stojące do dyspozycji w Państwa zmywarce zaznaczone są na pulpicie obsługi.

Rodzaj naczyń	Rodzaj zabrudzenia	Program	Możliwe funkcje dodatkowe	Przebieg programu
garnki, patelnie, niewrażliwe naczynia i sztućce	mocno przyklejone, przypalone lub przyschnięte resztki potraw, resztki potraw zawierające skrobię lub białko	Intensywnie 70°	wszystkie	Zmywanie wstępneZmywanie 70°Płukanie pośredniePłukaniez n a b łyszczaniem 65°Suszenie
		[OKAY]Auto 45° – 65°		Podlega optymalizacji stosownie do stopnia zabrudzenia za pomocą czujników.
różne naczynia i sztućce	lekko przyschnięte, zwyczajne resztki potraw			Zmywanie wstępneZmywanie 50°Płukanie pośredniePłukaniez n a b łyszczaniem 65°Suszenie
		Eco 50°
wrażliwe naczynia i sztućce, szkło oraz naczynia z t w o r z y w a sztucznego nieodporne na oddziaływanie termiczne	lekko przyklejone, świeże resztki potraw	Łagodnie 40°	Strefa intensywna Skrócenie czasu Zapełnienie w p o łowieEkstra suszenie	Zmywanie wstępneZmywanie 40°Płukanie pośredniePłukaniez n a b łyszczaniem 55°Suszenie
		Szybko 45°	Ekstra suszenie	Zmywanie 45°Płukanie pośredniePłukaniez n a b łyszczaniem 55°
wszystkie rodzaje naczyń	zimne płukanie, czyszczenie pośrednie	Zmywanie wstępne	żadne Zmywanie wstępne

Wybór programu

W zależności od rodzaju naczyń i stopnia zabrudzenia można wybrać odpowiedni program.

Wskazówki dla Instytutów Badawczych

Instytuty Badawcze mogą otrzymać informację odnośnie warunków do badań porównawczych pod następującym adresem e-mail:

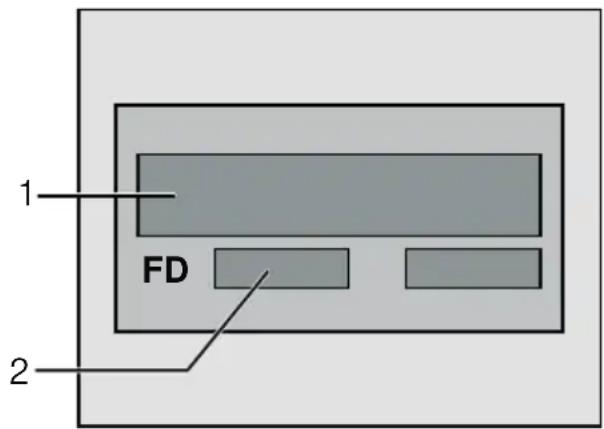

Wymagany będzie numer urządzenia (E-Nr.) i numer fabrykacyjny (FD); obydwa numery znajdują się na tabliczce identyfikacyjnej 32 umieszczonej na drzwiach urządzenia.

Funkcje dodatkowe

* w z a l e żności od modelu Ustawiane przyciskami funkcji dodatkowych [3].

Skrócenie fazy programu ioSpeed) \*

Za pomocą funkcji >>Skrócenie fazy programu<< można skrócić czas pracy w zależności od wybranego programu zmywania o ok. 20% do 50%. W celu osiągnięcia przy skróconym czasie pracy optymalnych rezultatów zmywania i suszenia następuje zwiększenie zużycia wody i energii.

Strefa intensywna \*

Idealna dla różnorodnego załadunku. Mocniej zabrudzone garnki i patelnie można zmywać w koszu dolnym razem z normalnie zabrudzonymi naczyniami ułożonymi w koszu górnym. Intensywność natryskiwania w koszu dolnym jest wzmożona, temperatura zmywania trochę podwyższona.

Higiena \*

Podczas procesu czyszczenia temperatura jest podwyższona. W wyniku tego osiąga się wyższy stan higieniczny. Ta funkcja dodatkowa jest idealna do zmywania np. desek do krojenia lub butelek do karmienia niemowląt.

Zapełnienie w połowie \*

W przypadku małej ilości naczyń do zmywania (np. szklanek, filiżanek, talerzy) można włączyć funkcję „połowa załadunku”. Dzięki temu oszczędzana jest woda, energia i czas. Do zmywania wsypać nieco mniej środka czyszczącego do pojemnika niż zalecane jest przy pełnym załadunku zmywarki.

Ekstra suszenie \*

Podwyższona temperatura podczas płukania z nabłyszczaniem i przedłużona faza suszenia umożliwiają lepsze wysuszenie także części z tworzywa sztucznego. Zużycie energii ulega niewielkiemu zwiększeniu.

Zmywanie naczyń

Parametry programów

Dane programu (parametry zużycia) przedstawiono w krótkiej instrukcji. One dotyczą zwykłych warunków i wartości ustawienia twardości wody 2. Różne czynniki wywierające wpływ, jak np. temperatura wody lub ciśnienie wodociągu, mogą spowodować odchyłki.

Czujnik Aqua (stanu wody) \*

* w z a l e żności od modelu Aquasensor to optyczny przyrząd pomiarowy (bramka fotokomórkowa), mierzący stan zmętnienia wody. Czujnik Aqua jest używany w zależności od specyfiki wybranego programu. Aktywowanie funkcji Aquasensor polega na przejęciu „czystej“ wody płuczącej do następnego zmywania, w wyniku czego zmniejszeniu ulega zużycie wody od 3 do 6 litrów. W przypadku mocniejszego zabrudzenia następuje wypompowanie i zastąpienie czystą wodą. W programach automatycznych dodatkowo dopasowywana jest temperatura i czas trwania programu do stopnia zabrudzenia.

Włączenie urządzenia

• Otworzyć całkowicie zawór wody.
• Włączyć przełącznik WŁĄCZ / WYŁĄCZ 1.
  Wskaźnik ostatnio wybranego programu miga. Program ten pozostaje wybrany, jeżeli nie zostanie wybrany inny program za pomocą klawisza < 5 lub klawisza > 6.
• Nacisnąć przycisk START 9.
• Z a m k n ąć drzwi.
  Przebieg programu startuje.

Nastawianie czasu włączenia \*

* w z a l e żności od modelu
Włączenie programu można przesunąć o 3, 6 lub 9 godzin.
- Włączyć przełącznik WŁĄCZ / WYŁĄCZ 1.
- Przycisk preselekcji czasu 2 tyle razy nacisnąć, aż zaświeci się wskaźnik 3h, 6h lub 9h.

• Nacisnąć przycisk START 9, funkcja preselekcji czasu jest aktywowana.
• W c e l u w y łączenia funkcji presę czasu tyle razy nacisnąć przycisk preselekcji czasu 2, aż zgaśnie wskaźnik 3h, 6h lub 9h.
  Wybieranie programu można dowolnie zmienić, aż do momentu startu programu.

Koniec programu

Program jest zakończony, gdy wskaźnik zakończenia 8 się świeci.

Koniec programu jest dodatkowo sygnalizowany dźwiękiem brzęczyka. Brzęczyk jest ustawiany w 4-ro stopniowym zakresie. Odpowiednio świecą się wskaźniki 0, 1, 2 lub 3 (patrz tabela twardości wody). Fabrycznie ustawiony stopień: 2. Funkcję tę można zmienić w n i żej opisany sposób:

• O t w o r z y ć drzwiczki.
• Włączyć przełącznik WŁĄCZ / WYŁĄCZ 1.
• Klawisz > 6 przytrzymać wciśnięty i przycisk START 9 tak długo naciskać, aż wskaźnik zakończenia 8 i wskaźnik braku soli 11 zaczną migać.
• P u ścić przyciski.
• Klawisz > 6 tyle razy naciskać, aż wskaźnik braku soli 11 i wskaźnik braku środka nabłyszczającego 10 zaczną migać.
• P u ścić przyciski. Wskaźniki braku 11 i 10 migają oraz wskaźniki A i B świecą się (= stopień 2). Ustawiony dźwięk brzęczyka jest słyszalny.

W celu zmiany tego ustawienia:

• Klawisz < 5 nacisnąć, aż wymagany stopień będzie ustawiony.
• Nacisnąć przycisk START 9.
  Wskaźniki zgasną. Ustawiony stopień jest zaprogramowany.
• Z a m k n ąć drzwi.

Wskazówka

W celu zaoszczędzenia energii, zmywarka wyłącza się automatycznie 2 minuty po zakończeniu programu.

Wyłączyć urządzenie

Krótko po zakończeniu programu:

• O t w o r z y ć drzwiczki.
• Wyłączyć przełącznik WŁĄCZ / WYŁĄCZ 1.
• Zamknąć kurek dopływu wody (zbędne przy Aqua-Stop).
• Wyjąć naczynia po ich ochłodzeniu.

Ostrzeżenie

Po zakończeniu programu – w celu wyjęcia naczyń – prosimy o całkowite otworzenie drzwi zmywarki, a nie pozostawienie ich uchylonych.

Ewentualnie uchodząca jeszcze para wodna mogłaby uszkodzić wrażliwe blaty robocze.

Przerwanie programu

• O t w o r z y ć drzwiczki.
• Wyłączyć przełącznik WŁĄCZ / WYŁĄCZ 1.

Lampki kontrolne zgasną. Program pozostaje zapisany w pamięci.

W przypadku otworzenia drzwi zmywarki podłączonej do zasilania ciepła wodą lub już rozgrzanej maszyny należy najpierw na kilka minut lekko przymknąć drzwi, a potem dopiero całkowicie zamknąć.

W przeciwnym wypadku z powodu rozszerzalności cieplnej (nadciśnienie) mogą otworzyć się drzwiczki urządzenia lub może wypłynąć woda z u r z ądzenia.

• W celu kontynuacji programu znów włączyć przełącznik WŁĄCZ / WYŁĄCZ 1.
• Z a m k n ąć drzwi.

Przerwanie programu (Reset)

• O t w o r z y ć drzwiczki.
• Przycisk START 9 naciskać przez ok. 3 sek. Wskaźnik Czyszczenie 7 gaśnie.
• Z a m k n ąć drzwi. Pozostały przebiegu programu trwa jeszcze ok. 1 minutę. (Rozlega się dźwięk brzęczyka).
• O t w o r z y ć drzwiczki.
• Wyłączyć przełącznik WŁĄCZ / WYŁĄCZ 1.
• Z a m k n ąć drzwi.

Zmiana programu

Po naciśnięciu przycisku START 9 nie jest możliwa zmiana programu. Zmiana programu jest możliwa tylko poprzez jego przerwanie (Reset).

Suszenie intensywne

Płukanie końcowe jest przeprowadzane przy podwyższonej temperaturze, aby polepszyć wyniki suszenia. Czas trwania może się nieznacznie przedłużyć. (Ostrożnie z wrażliwymi naczyniami!)

• O t w o r z y ć drzwiczki.
• Włączyć przełącznik WŁĄCZ / WYŁĄCZ 1.
• Klawisz > 6 przytrzymać wciśnięty i przycisk START 9 tak długo naciskać, aż wskaźnik zakończenia 8 i wskaźnik braku soli 11 zaczną migać.
• P u ścić przyciski.
• Klawisz > 6 tyle razy naciskać, aż wskaźnik braku soli 11 i wskaźnik „Sprawdzić dopływ wody“ 12 zaczną migać.
• P u ścić przyciski. Wskaźniki 11 i 12 migają.

W celu zmiany tego ustawienia:

• Klawisz < 5 naciskać, aż wskaźnik A zacznie świecić (suszenie intensywne włączone).
• Nacisnąć przycisk START 9. Wskaźniki zgasną. Ustawienie jest zapisane w pamięci.
• Z a m k n ąć drzwi.

pl

Przegład i pielegnacja

Regularna kontrola i konserwacja zmywarki pomaga zwiększyć jej niezawodność. To pomaga w oszczędzaniu czasu i pieniędzy.

Ogólny stan zmywarki

- Skontrolować wnętrze pod względem osadów wapiennych i tłuszczu.

W razie stwierdzenia występowania takich osadów:

- Komorę środka czyszczącego napełnić środkiem czyszczącym. Włączyć zmywarkę bez naczyń, nastawiając program z najwyższą temperaturą zmywania.

Do czyszczenia urządzenia stosować tylko specjalne środki czyszczące / preparaty przeznaczone do czyszczenia zmywarek.

- Regularnie czyścić uszczelkę drzwiczek wilgotną ścierką.

Do czyszczenia zmywarki nigdy nie używać myjki parowej (generatora pary). Producent nie ponosi odpowiedzialności za ewentualne szkody wynikające z użycia wytwornicy pary.

Część czołową urządzenia i przysłonę regularnie przemywać lekko wilgotną ścierką; wystarczy woda i trochę płynu do zmywania. Nie używać gąbek do szorowania oraz dodatków œrodków szorujących, bowiem ich stosowanie powoduje zadrapania powierzchni.

W przypadku urządzeń ze stali szlachetnej: Unikać stosowania ścierek z materiału gąbczastego lub przed pierwszym użyciem wypłukać je wielokrotnie, aby uniknąć korozji.

Ostrzeżenie

Nigdy nie używać innych środków czyszczących dla gospodarstwa domowego zawierających chlor! Zagrożenie dla zdrowia!

Sól specjalna i płyn nabłyszczający

- Skontrolować wskaźniki stanu napełnienia 11 i 10. W razie potrzeby napełnić solą i/lub płynem nabłyszczającym.

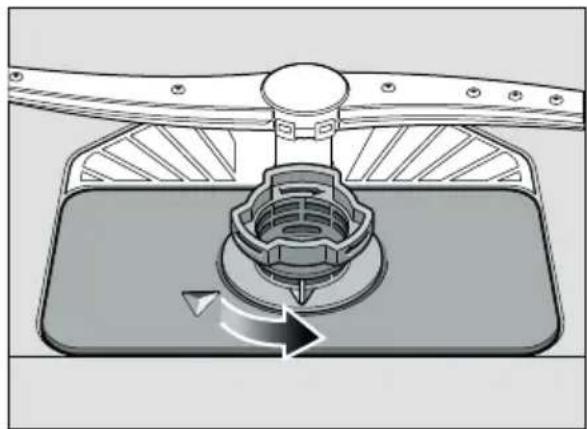

Sitka

Sitka 26 zatrzymują duże zanieczyszczenia znajdujące się w wodzie pozostałej po myciu naczyń, nie dopuszczając ich do pompy. Zanieczyszczenia te mogą od czasu do czasu zatkać sitka.

Układ filtrujący składa się z sita zgrubnego, płaskiego sita drobnego i mikrosita.

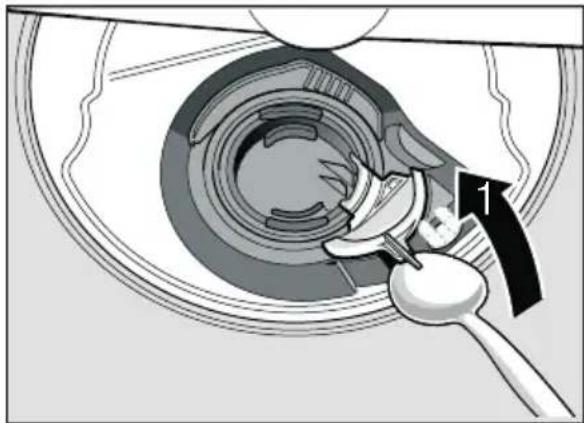

- Po każdym zmywaniu skontrolować filtr pod kątem osadów. - Odkręcić cylinder sitowy jak pokazano na rysunku i wyciągnąć układ filtrujący.

- Usunąć ewentualnie występujące resztki i oczyścić sita pod bieżącą woda.

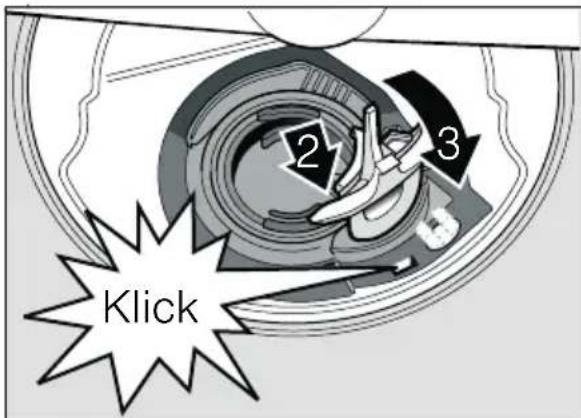

- Układ filtrujący zamontować w chronologicznie odwrotnej kolejności, zwracając przy tym uwagę, aby po zamknięciu strzałki stały na przeciwko siebie.

Ramiona spryskujące

Wapno i zanieczyszczenia pochodzące z wody do zmywania mogą zablokować dysze i łożyska ramion spryskujących 23 i 24.

• S k o n t r o l o w a ć dysze spryskujących pod względem zatkania.
• Odkręcić górne ramię spryskujące 23.
• Dolne ramię spryskujące 24 wyciągnąć do góry.

• Wymyć ramiona spryskujące pod bieżącą woda.
• Założyć lub przykręcić znów ramiona spryskujące.

Usuwanie usterek we własnym zakresie

Z doświadczeń wynika, że większość usterek występujących w codziennej eksploatacji, można usunąć we własnym zakresie bez wzywania serwisu.

Oszczędza to naturalnie wydatków i zapewnia szybkie przywrócenie sprawności maszyny. W niniejszym przeglądzie usterek przedstawione są możliwe przyczyny usterek oraz wskazówki dotyczące ich usunięcia.

Wskazówka

Jeżeli urządzenie nie włączy się lub zatrzyma się podczas zmywania naczyń z niewiadomych przyczyn, proszę najpierw przeprowadzić funkcję „Przerwanie programu“ (Reset).

(patrz rozdział „Zmywanie naczyń“)

Ostrzeżenie

Należy pamiętać o tym, że: Wykonywanie naprawy jest dozwolone tylko specjalistom. W razie potrzeby wymiany części proszę zwrócić uwagę, by użyto tylko oryginalnych części zamiennych. Nieprawidłowo wykonane naprawy lub użycie innych niż oryginalne części zamienne mogą spowodować znaczne szkody i stanowić zagrożenie dla użytkownika.

Pompa odpływu

Duże resztki potraw lub przypadkowe przedmioty, które nie zostały zatrzymane na sitach, mogą spowodować zablokowanie pompy odpływu. Lustro wody płuczącej jest wtedy nad sitem.

W takim przypadku należy:

• Generalnie najpierw odłączyć urządzenie od sieci prądowej.
• Wyjąć kosz górny 20 i dolny 28.
• Wymontować filtry 26.

pl

• Czerpakiem usunąć wodę, ewent. za pomocą gąbki.
• Biała pokrywę pompy podważzyć za pomocą łyżeczki (jak pokazano na rysunku). Pokrywę chwycić za przegródkę i podnieść ją skośnie do wnętrza. Pokrywę zdjąć całkowicie.

• Skontrolować wirnik skrzydełkowy, czy znajdują się w nim przypadkowe przedmioty i w razie występowania usunąć je.
• Pokrywę umieścić w pierwotnej pozycji i nacisnąć ją w dół w celu zatrzaśnięcia zaczepów (kliknięcie).

• Z a m o n t o w a ć filtry.
• Włożyć znów kosze.

... po włączeniu

Urządzenie nie zaczyna pracować.

• Zepsuty bezpiecznik domowy.
• Wtyczka urządzenia wyjęta z gniazdka.
• Drzwi urządzenia nie są prawidłowo zamknięte.

... na urządzeniu

Dolne ramię spryskujące obraca się z oporami.

- Zablokowane ramię spryskujące.

Drzwi otwierają się ciężko. \*

• Funkcja zabezpieczenia przed otworzeniem przez dzieci jest aktywna. Instrukcja deaktywacji znajduje się z tyłu na okładce.
  * W zależności od modelu

Drzwi nie można zamknąć.

- Zamek w drzwiach przeskoczył. Żeby przywrócić stan poprzedni należy jeszcze raz zamknąć mocniej drzwi.

Pokrywy komory na środek czyszczący nie można zamknąć.

- Pojemnik na środek czyszczący przepełniony lub mechanizm zablokowany przez sklejone resztki środka czyszczącego.

Resztki środka czyszczącego w pojemniku na środek czyszczący.

- Komora była wilgotna podczas napełniania.

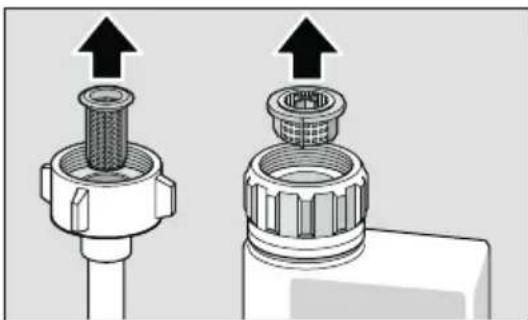

Wskaźnik „Sprawdzić dopływ wody“ 12 świeci się.

• Zamknięty zawór dopływu wody.
• Przerwanydoplyww
• Załamanie węża dopływu wody.
• Z at k a n y f i l t r d o p
• Urządzenie wyłączyć i wyciągnąć wtyczkę.
• Z a k r ęcić zawór wody.
  – Wyczyścić filtr w wężu dopływu.

• Przywrócić zasilanie prądowe.
• O t w o r z y ć zawór wody.
• Włączyć urządzenie.

- P o z a k o ńczeniu programu woda Uderzające / stukające odgłosy podczas pozostaje w urządzeniu. zmywania

• Zatkany lub załamany wąż odpływowy.
• Pompa odpływu jest zablokowana, zaczepy pokrywy pompy odpływu nie są zatrzaśnięte (patrz Pompa odpływu).
• Z a t k a n e f i l t r y
• Program nie jest jeszcze zakończony. Poczekać na zakończenie programu lub przeprowadzić funkcję „Reset“.

Lampa kontrolna „Sprawdzić przelew wody“ 12 miga szybko.

- Woda w systemie zabezpieczającym.

• Urządzenie wyłączyć i wyciągnąć wtyczkę urządzenia.
• Z a k r ęcić zawór wody.
• W z y w a ć serwis.

Wskaźnik braku soli 11 i/lub płynu nabłyszczającego 10 nie świeci się.

• W y łączony/e wskiaż braku.
• Wystarczający zapas soli/płynu nabłyszczającego.

Wskaźnik braku soli specjalnej 11 świeci się.

• Brak soli.
  Napełnić solą specjalną.

– Czujnik nie rozpoznaje pastylek soli. Zastosować inną sól specjalną.

... podczas zmywania Nadzwyczajne wydzielanie piany

• Środek do ręcznego mycia naczyń w zbiorniku płynu nabłyszczającego. Rozlany płyn nabłyszczający powoduje nadmierne wydzielanie piany, dlatego należy go wytrzeć ścierką.

Podczas zmywania urządzenie zatrzymuje się

• Przerwany dopływ prądu.
• Przerwanydop

Odglos uderzeń zaworu napełniającego

- Spowodowany jest poprowadzeniem rurociągu wodnego i nie ma wpływu na funkcjonowanie maszyny. Brak środków zaradczych.

• Ramię spryskujące uderza o naczynia.
  – Naczynia nieprawidłowo ułożone.

... na naczyniach

Resztki potraw na naczyniach.

– Naczynia za ciasno ułożone,
. przepełniony kosz na naczynia.
- Za mało środka czyszczącego.
- Z a s łaby program zmywania.

– Utrudniony ruch obrotowy ramienia spryskującego.

– Dysze ramion spryskujących zatkane.

- Z a t k a n e s i t a. Żle osadzone sitka.

- Zablokowana pompa odpływowa.

- Kosz górny nie jest ustawiony na tej samej wysokości po lewej i prawej stronie.

Nie usunięte do końca resztki herbaty lub szminki.

– Środek czyszczący ma za słabe działanie wybielające.
– Zbyt niska temperatura zmywania.
- Za mało/niewłaściwy środek czyszczący.

Białe plamy na naczyniach/szklankach pozostają mleczne.

W przypadku twardej wody bieżącej i stosowania środka czyszczącego bez zawartości fosforanu może dojść szybciej do powstania białego osadu na naczyniach iścianach wnętrza zmywarki.

• Z a m a łości wyśrodek czyszczący.
• Wy brano zas łaby progra
• Brak/za mało płynu nabłyszczającego.
• Brak/za mało soli specjalnej.
• Układ zmiękczania wody ustawiony na niewłaściwą wartość.

ływ-wody. i e d o k r ęcona pokrywa pojemr na sól.

Zwrócić się z zapytaniem do producenta środka czyszczącego, szczególnie gdy:

– naczynia są bardzo mokre po zakończeniu programu.
- p o w s t a j ą osady kamienia wapi

pl

Matowe, zafarbowane szklanki, osady niedające się spłukać.

• Nieodpowiedni środek czyszczący.
• Szkło nie nadaje się do zmywania w zmywarkach mechanicznych.

Smugi na szklankach i sztućcach, szklanki wyglądają metalicznie.

- Za duża ilość płynu nabłyszczającego.

Zafarbowanie części z tworzywa sztucznego.

• Za mało/niewłaściwy środek czyszczący.
• W y b r a n o z a s łaby program się na tabliczce identylnkacyjnej [52] umieszczonej na drzwiach urządzenia.

Ślady rdzy na sztućcach.

• Sztućce nie są nierdzewne.
• Za wysokie stężenie soli w wodzie do zmywania z powodu niedokręconej pokrywy pojemnika na sól lub wysypana sól podczas napełniania.

Naczynia nie są wysuszone.

• Drzwi urządzenia za wcześniej otworzone i za wcześniej wyjęte naczynia.
• Wybrano program bez suszenia.
• Za mało / niewłaściwy płyn nabłyszczający.
• A k t y w o w a ć suszenie intensywnę. Proszę zadańć kompetencji producenta. W razie usterki proszę zwrócić się do nas.
• Zła skuteczność suszenia używanego zespolonego produktu czyszczącego. Zastosować płyn nabłyszczający (nastawienie – patrz rozdział „Płyn nabłyszczający“).
  Wrazie usterki proszę zwrócić się do nas.
  Tym samym zapewnicie Państwo, że naprawa zostanie przeprowadzona przez profesjonalny serwis dysponujący oryginalnymi częściami zamiennymi.

Serwis

Jeśli nie udało się Państwu usunąć usterki, prosimy zwrócić się do serwisu.

Informajce dotyczące najbliższego autoryzowanego serwisu, znajdują się na tylniej stronie instrukcji obsługi lub w załączonym wykazie placówek serwisowych. Prosimy o telefoniczne podanie numeru urządzenia (E-Nr. = 1) i numeru fabrykacyjnego FD (FD = 2), znajdujące się na tabliczce identyfikacyjnej 32 umieszczonej na drzwiach urządzenia.

Proszę zaufać kompetencji producenta.

Instalacja

Właściwa eksploatacja zmywarki wymaga jej prawidłowego podłączenia. Parametry dopływu i odpływu, a także dane przyłącza elektrycznego muszą spełniać wymagane kryteria, które przedstawiono w następnych rozdziałach wzgl. w instrukcji montażu.

Podczas montażu przestrzegać podanej kolejności wykonywania czynności:

• Kontrola przy dostawie
• U s t a w i e n i e
• Podłączenie do odpływu
• Podłączenie do wody bieżącej
• P o d łączenie elektryczne.

Przepisy bezpieczeństwa pracy

• U st a w i e n i e i p o przeprowadzić zgodnie z instrukcją instalacji i montażu.
• Podczas instalacji zmywarka musi być odłączona od sieci.
• Upewnić się, że układ przewodów ochronnych domowej instalacji elektrycznej jest przepisowo wykonany.
• Parametry przyłącza elektrycznego muszą być zgodne z danymi na tabliczce identyfikacyjnej 32 zmywarki.
  – W przypadku uszkodzenia sieciowego przewodu podłączeniowego, ten musi zostać wymieniony na specjalny przewód.
  W celu uniknięcia zagrożeń, wymiana przewodu jest dozwolona tylko autoryzowanemu serwisowi.
• Jeśli zmywarka ma być zabudowana w szafie stojącej, konieczne jest prawidłowe przymocowanie.

• U r z ądzenia przeznaczone do zabudowania lub zintegrowane instalować tylko pod ciągłym blatem roboczym, który jest przykręcony do sąsiednich szafek, celem zapewnienia stateczności ustawienia.

• Nie instalować urządzenia w pobliżu źródeł ciepła (grzejników, pieców akumulacyjnych, pieców lub innych urządzeń wydzielających ciepło) i nie zabudowywać pod płytą grzejną.

• Po ustawieniu zmywarki wtyczka sieciowa musi być swobodnie dostępna. (patrz Podłączenie elektryczne)
• W n i e k t ó r y c h m o d W o b u d o w i e p r z y łącza wody z tworzywa sztucznego znajduje się elektryczny zawór, w wężu dopływowym znajdują się przewody łączące. Nie przecinać tego węża, nie zanurzać obudowy z tworzywa sztucznego w wodzie.

d. traczenie Ostrzeżenie

Jeśli urządzenie nie jest wsunięte do niszy, a tym samym jedna ze ścian bocznych jest dostępna, wtedy, ze względu na bezpieczeństwo, konieczne jest obudowanie obszaru zawiasów (niebezpieczeństwo skaleczenia). Obudowy te można nabyć jako wyposażenie dodatkowe w punkcie serwisowym oraz w handlu specjalistycznym.

Dostawa

Zmywarka została fabrycznie poddana gruntownej kontroli prawidłowości działania. W wyniku tego pozostały ślady wody, które znikną po pierwszym procesie zmywania.

pl

Dane techniczne

Waga:

maks. 60 kg

Napięcie:

220–240 V, 50 Hz lub 60 Hz

Wartość podłączenia:

2,0-2,4 kW

Bezpiecznik:

10 / 16 A

Ciśnienie wody:

przynajmniej 0,05 MPa (0,5 bar), m a k s y m a l n i e 1 M P a (1 0 b a r). W przypadku wyższego ciśnienia wody: zainstalować zawór redukcyjny ciśnienia.

Ilość dopływu:

minimalnie 10 litrów / minutę

Temperatura wody:

woda zimna; przy wodzie ciepłej maks. temp. 60 °C.

Ustawienie

Konieczne wymiary montażowe przedstawiono w instrukcji montażu. Zmywarkę należy wypoziomować przy pomocy nóg ze śrubami regulacyjnymi. Upewnić się co do pewności ustawienia.

- U r z ądzeniom przeznaczonym do zabudowania pod blatem roboczym lub do zintegrowania, które zostaną później ustawione jako wolnostojące, należy zapewnić odpowiednią stateczność ustawienia np. przez przykręcenie do ściany albo zamontowanie ciągłego blatu roboczego, przykręconego do sąsiednich szafek.

- Zabudowanie urządzenia w bloku kuchennym pomiędzy ścianami drewnianymi lub z tworzywa sztucznego jest dozwolone.

Podłączenie do odpływu

- Konieczne czynności robocze przedstawiono w instrukcji montażu, w razie potrzeby zamontować syfon z króćcem odpływu.

- Wąż odpływu połączyć z króćcem odpływu za pomocą dostarczonych części. Zwrócić uwagę, żeby wąż odpływowy nie był załamany, zgnieciony lub skręcony i żeby pokrywa zamykająca w odpływie nie utrudniała odpływu ścieków!

Podłączenie do wody bieżącej

- Podłączenie do wody bieżącej wykonać zgodnie z instrukcją montażu za pomocą dostarczonych części do zaworu kurkowego wody. Zwracać uwagę, żeby przyłącze świeżej wody nie było załamane, zgniecione lub skręcone. - W przypadku wymiany urządzenia należy zawsze zainstalować nowy wąż dopływu wody.

Ciśnienie wody:

Przynajmniej 0,05 MPa (0,5 bar), maksymalnie 1 MPa (10 bar). W przypadku wyższego ciśnienia wody: zainstalować zawór redukcyjny ciśnienia.

Ilość dopływu:

minimalnie 10 litrów / minutę

Temperatura wody:

Preferowana woda zimna; przy wodzie ciepłej maks. temp. 60 °C.

Podłączenie elektryczne

• Urządzenie podłączyć tylko do sieci prądu zmiennego w zakresie od 220 V do 240 V oraz 50 Hz lub 60 Hz, poprzez przepisowo zainstalowane gniazdko wtykowe z przewodem ochronnym. Konieczne bezpieczniki – patrz tabliczka identyfikacyjna [32].
• Gniazdko wtykowe musi znajdować się w pobliżu urządzenia i musi być wolno dostępne także po zabudowaniu. Jeśli po zabudowaniu wtyczka nie jest wolno dostępna, wtedy spełnienie właściwych przepisów bezpieczeństwa pracy wymaga zainstalowania odłącznika wszystkich biegunów z rozwarciem styków co najmniej 3 mm.
• Przerabianie przyłącza dozwolone jest tylko uprawnionym specjalistom.
• Przedłużacz dla sieciowego przewodu zasilającego można nabyć tylko w autoryzowanym serwisie.
  – W przypadku zastosowania wyłącznika ochronnego prądu upływowego wolno używać tylko wyłącznika opatrzonego znakiem 📄. Tylko on gwarantuje spełnienie aktualnie obowiązujących przepisów.
• Urządzenie jest wyposażone w system zabezpieczający przed wypływem wody. Prosimy o zwrócenie uwagi na to, że system ten działa tylko przy podłączonym zasilaniu prądowym.

Demontaż

Zachować także tutaj kolejność toku postępowania.

• Odłączyć urządzenie od sieci prądowej.
• Zakręcić dopływ wody.
• Odłączyć przyłącza odpływu i wody bieżącej.
• Wykręcić śruby mocujące urządzenie do mebli.
• Zdemontować panel cokołowy – o ile jest.
• Wyciągnąć urządzenie, ostrożnie pociągając przy tym za węże.

Transport

Opróżnić zmywarkę i zabezpieczyć luźne części.

Opróżnienie zmywarki wymaga wykonania niżej wymienionych czynności:

• O t w o r z y ć zawór wody.
• O t w o r z y ć drzwiczki.
• Włączyć przełącznik WŁĄCZ / WYŁĄCZ 1. Lampki kontrolne ostatnio wybranego programu zaświecą się.
• Wybrać program 4 z najwyższą temperaturą klawisz < 5.
• Nacisnąć przycisk Start 9.
• Z a m k n ąć drzwi. Przebieg programu startuje.
• Po ok. 4 minutach otworzyć drzwiczki.
• Przycisk START 9 naciskać przez ok. 3 sek. Wskaźnik Czyszczenie 7 gaśnie.
• Z a m k n ąć drzwi. Pozostały przebiegu programu trwa jeszcze ok. 1 minutę. (Rozlega się dźwięk brzęczyka).
• Wyłączyć urządzenie 1 i zamknąć kurek dopływu wody.

Urządzenie transportować tylko w pozycji pionowej.

(Chroni to przed wniknięciem reszty wody do sterownika maszyny i spowodowaniem błędnego przebiegu programu).

Zabezpieczenie przed skutkami mrozu

Jeśli urządzenie stoi w pomieszczeniu narażonym na mróz (np. domek letniskowy), należy je całkowicie opróżnić (patrz transport).

- Zamknąć zawór wody, odłączyć wąż dopływowy i opróżnić.

Usuwanie odpadów

Zarówno opakowanie nowego urządzenia, jak i stare urządzenia zawierają cenne surowce wtórne i materiały do ponownego przetworzenia.

Prosimy o utylizowanie poszczególnych części według rodzaju materiału.

Prosimy o poinformowanie się u sprzedawcy lub lokalnej administracji o aktualnym sposobie usuwania opakowania.

Opakowanie

Wszystkie części z tworzywa sztucznego opatrzone są międzynarodowymi oznaczeniami skrótowymi (np. >PS< polistyrol). Umożliwia to utylizację urządzenia z dokładnym sortowaniem odpadów z tworzywa sztucznego według rodzaju.

Przestrzegać przepisów bezpieczeństwa zamieszczonych w „Podczas dostawy”.

Stare urządzenia

Przestrzegać przepisów bezpieczeństwa zamieszczonych w „W przypadku usunięcia wystużonego urządzenia”.

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą z dnia 29 lipca 2005 r. „O zużytym sprzęcie elektrycznym i elektronicznym” (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właciwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności skadników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Zabezpieczenie dostępu dzieci (blokada drzwi) \*

40 Aktywacja zabezpieczenia przed dziećmi.
41 Otworzyć drzwiczki przy aktywnym zabezpieczeniu przed dziećmi.
42 Deaktywacja zabezpieczenia przed dziećmi.

Pozostawiając urządzenie bez nadzoru, zawsze całkowicie zamykać drzwiczki urządzenia. Tylko w ten sposób można chronić dzieci przed możliwymi niebezpieczeństwami.

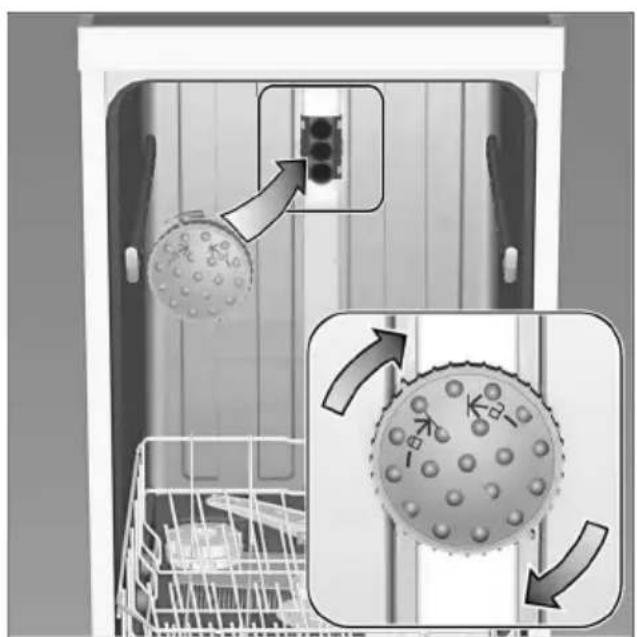

Natrysk do zmywania blach do pieczenia \*

Większe blachy, kratki czy talerze o średnicy większej niż 30 cm (większe elementy zastawy stołowej) można czyścić za pomocą tej głowicy rozpryskowej.

W tym celu wyjąć kosz górny i włożyć natrysk w sposób przedstawiony na rysunku.

Blachy należy ustawić w sposób przedstawiony na rysunku, aby strumień wody mógł dojść do wszystkich części (maksymalnie 4 blachy do pieczenia lub 2 ruszty).

Zmywarkę użytkować zawsze z koszem górnym lub głowicą natryskową do blach!

Gwarancja AquaStop

Zlecenie naprawy oraz pomoc w razie usterki
