ERB 36402 W - Lodówka ELECTROLUX - Bezpłatna instrukcja obsługi

Typ produktu	Chłodziarko-zamrażarka
Marka	Electrolux
Model	ERB 36402 W
Kolor	Biały
Wysokość	1850 mm
Szerokość	595 mm
Głębokość	632 mm
Klasa klimatyczna	SN, N, ST, T (od +10°C do +43°C)
Czas utrzymywania temperatury bez zasilania	20 godzin
Regulacja temperatury	Elektroniczna, panel dotykowy
Funkcje specjalne	Wakacje, Zakupy, Tryb oszczędny, Błyskawiczne mrożenie, Chłodzenie napojów, Blokada rodzicielska
Rozmrażanie chłodziarki	Automatyczne (No Frost)
Rozmrażanie zamrażarki	Ręczne
Czynnik chłodniczy	R600a (izobutan)
Oświetlenie wewnętrzne	Tak, żarówka wymienna
Możliwość zmiany kierunku otwierania drzwi	Tak
Położenie zamrażarki	Dolne
Półki	Regulowane półki szklane, półki w drzwiach
Szuflady	Szuflada na owoce i warzywa, szuflady zamrażarki
Alarm temperatury	Tak
Napięcie zasilania	230 V / 50 Hz
Zabezpieczenie przed dziećmi	Tak (funkcja blokady)

Często zadawane pytania - ERB 36402 W ELECTROLUX

Jak ustawić temperaturę w lodówce ERB 36402 W?

Aby ustawić temperaturę, naciśnij przycisk D (funkcji), aby wybrać komorę (chłodziarka lub zamrażarka), a następnie użyj przycisku B (regulacji temperatury), aby zmienić wartość. Potwierdź przyciskiem E. Temperatura zostanie osiągnięta po około 24 godzinach.

Co oznacza migająca ikona alarmu na wyświetlaczu?

Migająca ikona alarmu (⚠️) i pulsujący wskaźnik temperatury oznaczają wzrost temperatury w komorze, np. po awarii zasilania. Aby wyłączyć sygnał dźwiękowy, naciśnij przycisk E. Na wyświetlaczu przez chwilę pojawi się najwyższa zanotowana temperatura, a następnie wróci do normalnego trybu.

Jak włączyć funkcję 'Wakacje'?

Funkcja 'Wakacje' ustawia temperaturę chłodziarki na +15°C, aby oszczędzać energię, gdy urządzenie jest puste. Aby ją włączyć, reguluj temperaturę chłodziarki przyciskiem B, aż na wyświetlaczu pojawi się litera 'H', a następnie zatwierdź przyciskiem E. Przed włączeniem opróżnij chłodziarkę.

Jak rozmrozić zamrażarkę?

Gdy warstwa szronu osiągnie 3-5 mm, wyłącz urządzenie i wyjmij żywność. Wyjmij szuflady, umieść miskę z ciepłą wodą (nie wrzątkiem) w środku, aby przyspieszyć topnienie lodu. Użyj plastikowej skrobaczki do usunięcia lodu. Po rozmrożeniu wyczyść i osusz komorę, a następnie włącz urządzenie z powrotem.

Co zrobić, gdy woda spływa do chłodziarki?

Sprawdź otwór odpływowy skroplin na środku kanału w chłodziarce – może być zatkany. Wyczyść go za pomocą dołączonej przetyczki. Upewnij się też, że produkty nie blokują spływu wody do rynienki na tylnej ścianie.

Jak zmienić kierunek otwierania drzwi?

Odłącz urządzenie od zasilania. Zdejmij górne i dolne drzwi, odkręć zawiasy i przenieś je na przeciwną stronę zgodnie z instrukcją. Pamiętaj o zaślepkach i elementach domykania. Po zmianie wypoziomuj urządzenie i odczekaj 4 godziny przed ponownym podłączeniem.

Jak wymienić żarówkę wewnętrzną?

Odłącz urządzenie od zasilania. Odkręć śrubę mocującą osłonę oświetlenia, odczep ruchomą część, wymień żarówkę na nową o tej samej mocy (maksymalna moc podana na osłonie). Zamontuj osłonę i podłącz urządzenie.

Jak włączyć blokadę rodzicielską?

Naciskaj przycisk D (funkcji), aż na wyświetlaczu pojawi się ikona blokady (). Potwierdź przyciskiem E. Gdy funkcja jest aktywna, naciskanie innych przycisków nie zmienia ustawień. Aby wyłączyć, powtórz procedurę.

Dlaczego lodówka głośno pracuje?

Głośna praca może wynikać z nieprawidłowego wypoziomowania – sprawdź, czy wszystkie nóżki stoją stabilnie na podłodze. Normalne odgłosy to bulgotanie czynnika chłodniczego i praca sprężarki. Jeśli hałas jest nietypowy, skontaktuj się z serwisem.

Jak zamrozić świeżą żywność w zamrażarce?

Włącz funkcję Błyskawiczne mrożenie (ikona SUPER) na 24 godziny przed umieszczeniem żywności. Umieść świeże produkty w komorze zamrażarki (najlepiej w górnej części). Proces zamrażania trwa 24 godziny – w tym czasie nie dodawaj kolejnej partii. Funkcja wyłączy się automatycznie po 52 godzinach.

INSTRUKCJA OBSŁUGI ERB 36402 W ELECTROLUX

Chłodziarko-zamrażarka

Frigider-Congelator

Aby dowiedzieć się więcej o naszej filozofii, odwiedź naszą stronę internetową www.electrolux.com

Spis treści

Informacje dotyczące bezpieczeństwa	36	Konserwacja i czyszczenie	45
		Co zrobić, gdy...	47
Panel sterowania 38		Dane techniczne	49
Pierwsze użycie 42		Instalacja	49
Codzienna eksploatacja 42		Ochrona środowiska	52
Przydatne rady i wskazówki 44

Może ulec zmianie bez powiadomienia

Informacje dotyczące bezpieczeństwa

W celu zapewnienia bezpieczeństwa użytkownika i bezawaryjnej pracy urządzenia przed instalacją i pierwszym użyciem należy uważnie przeczytać instrukcję obsługi, zwracając szczególnie uwagę na wskazówki oraz ostrzeżenia. Wszyscy użytkownicy urządzenia powinni poznać zasady jego bezpiecznej obsługi. Pozwoli to uniknąć niepotrzebnych pomyłek i wypadków. Prosimy o zachowanie instrukcji obsługi przez cały czas używania urządzenia oraz przekazanie jej kolejnemu użytkownikowi w razie odstąpienia lub sprzedaży urządzenia.

W celu uniknięcia szkód na zdrowiu i życiu osób oraz szkód materialnych należy prze- verzegać środków ostrożności podanych w niniejszej instrukcji obsługi, gdyż producent nie jest odpowiedzialny za szkody spowodowane wskutek ich nieprzestrzegania.

Bezpieczeństwo dzieci i osób upośledzonych

• Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych czy umysłowych, a także nieposiadające wiedzy lub doświadczenia w użytkowaniu tego typu urządzeń, chyba, że będą one nadzorowane lub zostaną po-instruowane na temat korzystania z tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.
  Dzieci należy pilnować, aby mieć pewność, że nie bawią się urządzeniem.

• Opakowanie należy przechowywać w miejscu niedostępnym dla dzieci. Istnieje ryzyko uduszenia.

• W przypadku utylizacji urządzenia należy wyjąć wtyczkę z gniazdka, odciąć przewód zasilający (jak najbliżej urządzenia) i odkręcić drzwi, aby uchronić bawiące się dzieci przed porażeniem prądem lub przed zamknięciem się w środku urządzenia.
• Jeśli to urządzenie zawierające magnetyczne uszczelnienie drzwi ma zastąpić urządzenie z blokadą sprężynową (ryglem) w drzwiach lub w pokrywie, przed oddaniem starego urządzenia do utylizacji należy usunąć blokadę. Zapobiegnie to przypadkowemu uwięzieniu dziecka.

Ogólne zasady bezpieczeństwa

Uwaga! Nie zasłaniać otworów wentylacyjnych.

• U r z ądzenie jest przeznaczone do przechowywania żywności i/lub napojów w zwykłych warunkach domowych zgodnie z opisem zawartym w niniejszej instrukcji obsługi.
• Do przyśpieszenia procesu rozmrażania nie wolno używać urządzeń mechanicznych ani żadnych innych sztucznych metod.

• Nie wolno stosować innych urządzeń elektrycznych (np. maszynek do lodów) wewnątrz urządzeń chłodniczych, jeśli nie zostały one zaakceptowane do tego celu do tego celu przez producenta.

• Należy uważać, aby nie uszkodzić układu chłodniczego.

• W układzie chłodniczym urządzenia znajduje się czynnik chłodniczy izobutan (R600a), ekologiczny gaz naturalny, lecz łatwopalny.

Należy upewnić się, że podczas transportu i instalacji urządzenia nie zostały uszkodzone żadne elementy układu chłodniczego.

Jeśli układ chłodniczy został uszkodzony, należy:

– unikać otwartego płomienia oraz innych źródeł zapłonu,
– dokładnie przewietrzyć pomieszczenie, w którym znajduje się urządzenie.

- Zmiany parametrów lub jakiekolwiek modyfikacje urządzenia stanowią potencjalne zagrożenie. Uszkodzenia przewodu zasiłającego mogą spowodować zwarcie, pożar i/lub porażenie prądem.

Ostrzeżenie! Wszelkie elementy elektryczne (przewód zasilający, wtyczka, sprężarka) mogą zostać wymienione wyłącznie przez technika autoryzowane-go serwisu lub w przez wykwalifikowany personel techniczny.

1. Nie wolno przedłużać przewodu zasi- lającego.

2. Należy upewnić się, że wtyczka przewodu zasilającego nie jest zmiażdżona ani uszkodzona przez tylną ściankę urządzenia. Zmiażdżona lub uszkodzona wtyczka może się przegrzewać i spowodować pożar.

3. Należy zapewnić dostęp do wtyczki przewodu zasilającego.

4. Nie wolno ciągnąć za przewód zasilający.

5. Jeżeli gniazdo jest poluzowane, nie wolno podłączać do niego wtyczki przewodu zasilającego. Występuje nie-bezpieczeństwo porażenia prądem lub pożaru.

6. Nie wolno używać urządzenia bez nałożonej osłony oświetlenia ^7) wewnętrznego.

- Urządzenie jest ciężkie. Przy jego przemieszczaniu należy zachować ostrożność.

• Nie wolno usuwać ani dotykać przedmiotów znajdujących się w komorze zamrażarki wilgotnymi lub mokrymi rękoma, gdyż może to spowodować uszkodzenie skóry lub odmrożenie.
• Nie należy wystawiać urządzenia na bezpośrednie działanie promieni słonecznych.

Codzienna eksploatacja

• Nie wolno stawiać gorących naczyń na plastikowych elementach urządzenia.
• Nie wolno przechowywać łatwopalnych gazów ani płynów w urządzeniu, ponieważ mogą spowodować wybuch.
• Nie wolno umieszczać żywności bezpośrednio przy otworze wentylacyjnym na tylnej ściance. 8)
• Mrożonek nie wolno ponownie zamrażać po rozmrożeniu.
• Zapakowaną zamrożoną żywność należy przechowywać zgodnie z instrukcjami jej producenta.
• Należy ściśle stosować się do wskazówek dotyczących przechowywania podanych przez producenta urządzenia. Patrz odpowiednie instrukcje.
• W zamrażarce nie należy przechowywać napojów gazowanych, ponieważ duże ciśnienie w pojemniku może spowodować ich eksplozję i w rezultacie uszkodzenie urządzenia.
• Lody na patyku mogą być przyczyną odmrożeń w przypadku konsumpcji bezpośrednio po ich wyjęciu z zamrażarki.

Konserwacja i czyszczenie

• Przed przeprowadzeniem konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazdka. Jeśli nie ma dostępu do gniazdka zasilania, należy wyłączyć prąd.
• Nie wolno czyścić urządzenia metalowymi przedmiotami.
• Nie wolno używać ostrych przedmiotów do usuwania szronu z urządzenia. Należy stosować plastikową skrobaczkę.
• Należy regularnie sprawdzać otwór odpływowy skroplin w chłodziarce. W razie konieczności należy go wyczyścić. Jeżeli otwór odpływowy jest zablokowany, woda zacznie się zbierać na dnie chłodziarki.

Instalacja

Ważne! Podłączenie elektryczne urządzenia należy wykonać zgodnie z wskazówkami podanymi w odpowiednich rozdziałach.

• Rozpakować urządzenie i sprawdzić, czy nie jest w żaden sposób uszkodzone. Nie wolno podłączać urządzenia, jeśli jest uszkodzone. Ewentualne uszkodzenia należy natychmiast zgłosić sprzedawcy. W tym przypadku należy zachować opakowanie.
• Zaleca się odczekanie co najmniej czterech godzin przed podłączeniem urządzenia, aby olej mógł spłynąć z powrotem do sprężarki.

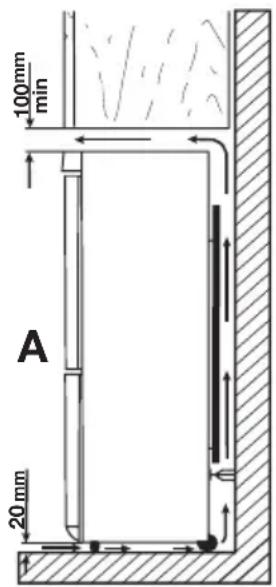

• Należy zapewnić odpowiednią wentylację ze wszystkich stron urządzenia. Nieodpowiednia wentylacja prowadzi do jego przegrzewania. Aby uzyskać wystarczającą wentylację, należy postępować zgodnie z wskazówkami dotyczącymi instalacji.
• W razie możliwości tylną ściankę urządzenia należy ustawić od ściany, aby uniknąć dotykania lub chwytania za ciepłe elementy (sprężarka, skraplacz) i zapobiec ewentualnym oparzeniom.
• Urządzenia nie wolno umieszczać w pobliżu kaloryferów lub kuchenek.
• Należy zadbać o to, aby po instalacji urządzenia możliwy był dostęp do wtyczki sieciowej.

- Urządzenie można podłączyć wyłącznie do instalacji doprowadzającej wodę pitną. 9)

Serwis

• Wszelkie prace elektryczne związane z serwisowaniem urządzenia powinny być przeprowadzone przez wykwalifikowane-go elektryka lub inną kompetentną osobę.
• Naprawy tego produktu muszą być wykonywane w autoryzowanym punkcie serwisowym. Należy stosować wyłącznie oryginalne części zamienne.

Ochrona środowiska

W obiegu czynnika chłodniczego ani w materiałach izolacyjnych urządzenia nie ma gazów szkodliwych dla warstwy ozonowej. Urządzenia nie należy wyrzucać wraz z odpadami komunalnymi i śmieciami. Pianka izolacyjna zawiera łatwopalne gazy: urządzenie należy utylizować zgodnie z obowiązującymi przepisami, które można uzyskać od władz lokalnych. Należy unikać uszkodzenia układu chłodniczego, szczególnie z tyłu przy wymienniku ciepła. Materiały zastosowane w urządzeniu, które są oznaczone symbolem 📋, nadają się do po-nownego przetworzenia.

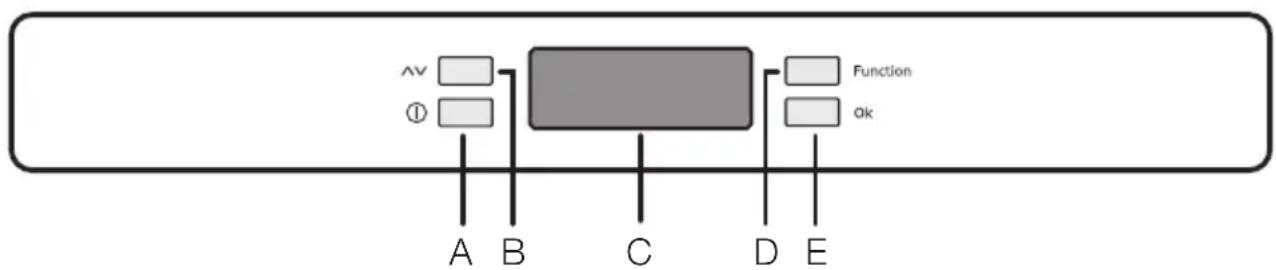

Panel sterowania

A - Przycisk WŁ./WYŁ. urządzenia
B - Przycisk regulacji temperatury
C - Wskaźnik temperatury i funkcji

D - Przycisk funkcji
E - Przycisk zatwierdzający

Wyświetlacz

Jeżeli widoczne, wskazana komora jest włączona.
Jeżeli widoczne, wskazana temperatura dotyczy danej komory.

Jeżeli miga, działanie dotyczy danej komory.

⚠️ Alarm przekroczenia temperatury.
Jeżeli widoczne, wskazana temperatura odpowiada temperaturze otoczenia.
+ Wskaźnik dodatniej lub ujemnej temperatury.
88 Wskaźnik temperatury.

Włączenie urządzenia po raz pierwszy

Jeżeli po podłączeniu urządzenia do gniazdka zasilania nie zaświeci się wyświetlacz, należy włączyć urządzenie przyciskiem (A).

Po uruchomieniu, urządzenie przechodzi w tryb alarmowy. Wskazanie temperatury pul- suje i słychać sygnał akustyczny.

Aby wyłączyć ten sygnał, należy wcisnąć przycisk (E) (zobacz też "Alarm przekroczenia temperatury"), ikona ▲ nie przestanie migać, a na wskaźniku ⚪ pojawi się najwyższa osiągnięta temperatura.

W celu zapewnienia optymalnych warunków przechowywania żywności, należy wybrać funkcję "Tryb oszczędny", w której ustawienia temperatury są następujące:

+5°C w komorze chłodziarki -18°C w komorze zamrażark

• Przed umieszczeniem żywności w komorze zamrażarki, należy odczekać, aż temperatura wewnątrz osiągnie -18°C.
• Aby ustawić inną temperaturę, należy skorzystać z instrukcji w rozdziale "Regulacja temperatury.

Wskaźnik funkcji "Zabezpieczenie przed uruchomieniem przez dzieci".
m Wskaźnik funkcji zegara.
Wskaźnik funkcji "Zakupy".
Wskaźnik funkcji "Chłodzenie napojów".
SUPER Wskaźnik funkcji "Błyskawiczne mrożenie".
Wskaźnik funkcji "Tryb oszczędny".

Wyłączanie

Wyłączenie urządzenia następuje po naciś- nięciu i przytrzymaniu przycisku (A) przez dłu- żej niż sekundę.

W tym czasie, na wyświetlaczu pojawi się odliczanie temperatury w kolejności -3 -2 -1.

Wyłączanie jednej komory

Aby wyłączyć komorę, należy najpierw wybrać komorę naciskając przycisk (D), a następnie nacisnąć przycisk (A). Po tych czynnościach nastąpi odliczanie temperatury.

Menu Funkcji

Wejście do menu funkcji następuje po naciśnięciu przycisku (D). Zatwierdzenie każdej funkcji następuje po naciśnięciu przycisku (E). Jeżeli nie dokona się zatwierdzenia, po kilku sekundach menu zostanie zastąpione zwykłymi wskazaniami wyświetlacza.

Dostępne funkcje to:

■ Wybierz/Wyłącz/Włącz komorę chłodziarki
■ Wybierz/Wyłącz/Włącz komorę zamrażar-ki

Temperatura otoczenia
Funkcja "Zabezpieczenie przed uruchomieniem przez dzieci"
Funkcja "Zakupy"
Funkcja "Tryb oszczędny"
SUPER Funkcja "Błyskawiczne mrożenie"
Funkcja "Chłodzenie napojów"

Regulacja temperatury

Regulacji temperatury można dokonać poprzez naciśnięcie przycisku (D) w celu wybrania komory, a następnie ustawienie żądanej temperatury za pomocą przycisku (B).

Po naciśnięciu przycisku (B) na wyświetlaczu pulsuje wartość bieżącej temperatury. Naciśnięcie przycisku (E) powoduje zatwierdzenie wybranej temperatury.

Następnie, na kilka sekund włączy się sygnał akustyczny i przez chwilę pojawi się wskazanie wybranej temperatury, po czym wyświetlacz zacznie ponownie wskazywać temperaturę wewnątrz komory.

Nowa temperatura zostanie osiągnięta po upływie 24 godzin.

Ustawienie temperatury jest zapisywane, za- tem nie ma konieczności ponownego nastawiania jej po dłuższym okresie przerwy w pracy urządzenia.

Ważne! W czasie stabilizacji temperatury przy pierwszym uruchomieniu, podawana na wskaźniku wartość temperatury może nie być zgodna z ustawioną. Możliwe jest wówczas, że wskazywana temperatura różni się od ustawionej.

Funkcja "Wakacje" (Holiday) "H"

Funkcja "Wakacje" umożliwia ustawienie temperatury na + 15°C.

Funkcja ta pozwala na pracę zamkniętej i pustej chłodziarki przez dłuższy okres, na przykład podczas wakacji letnich, nie dopuszczając do powstawania nieprzyjemnego zapachu.

Aby włączyć funkcję "Wakacje", należy po- stępować w taki sam sposób, jak przy usta- wianiu temperatury. Temperaturę na wskaź- niku można zmieniać w zakresie do + 8°C, co 1°C. Po wskazaniu + 2 °C następuje litera "H". Aby zatwierdzić, nacisnąć przycisk E. Od tej chwili zostaje uruchomiona funkcja

"Wakacje" w urządzeniu i działa ono w trybie oszczędzania energii.

Ważne! Komora chłodziarki musi zostać opróżniona na czas włączenia funkcji "Wakacje".

Funkcja "Temperatura otoczenia"

W celu uruchomienia funkcji temperatury otoczenia, należy nacisnąć przycisk (D) (jeśli to konieczne - kilkakrotnie), aż pojawi się odpowiednia ikona 📋. Wówczas wyświetlana temperatura jest temperaturą otoczenia.

Dokonany wybór należy potwierdzić naciskając w ciągu kilku sekund przycisk (E). Słychać będzie sygnał akustyczny, a ikona pozostanie podświetlona.

Wyłączenia tej funkcji można dokonać w do- wolnym momencie naciskając przycisk (D), aż zacznie pulsować odpowiednia ikona, a następnie zatwierdzając przyciskiem (E).

Funkcja "Zabezpieczenie przed uruchomieniem przez dzieci"

Uruchomienie funkcji "Zabezpieczenie przed uruchomieniem przez dzieci" następuje po wybraniu przyciskiem (D) (w razie konieczności należy nacisnąć przycisk kilkakrotnie) odpowiedniej ikony 📋.

Dokonany wybór należy potwierdzić naciskając w ciągu kilku sekund przycisk (E). Słychać będzie sygnał akustyczny, a ikona pozostanie podświetlona. Podczas działania tej funkcji, naciskanie przycisków nie wywołuje zmian w pracy urządzenia.

Wyłączenia tej funkcji można dokonać w do- wolnym momencie naciskając przycisk (D), aż zacznie pulsować odpowiednia ikona, a następnie zatwierdzając przyciskiem (E).

Funkcja "Zakupy"

Jeżeli istnieje konieczność przechowania większej ilości ciepłych produktów spożywczych, na przykład po dokonaniu zakupów, zaleca się uruchomienie funkcji "Zakupy", w celu szybszego schłodzenia tych produktów bez podwyższenia temperatury żywności już przechowywanej w chłodziarce.

Uruchomienie funkcji "Zakupy" następuje po wybraniu przyciskiem (D) (w razie konieczności należy nacisnąć przycisk kilkakrotnie) odpowiedniej ikony 📁. Dokonany wybór należy potwierdzić naciskając w ciągu kilku sekund przycisk (E). Słychać będzie sygnał akustyczny, a ikona pozostanie podświetlona.

Funkcja "Zakupy" wyłącza się automatycznie po około 6 godzinach. Wyłączenia tej funkcji można dokonać w dowolnym momencie naciskając przycisk (D), aż zacznie pulsować odpowiednia ikona, a następnie zatwierdzając przyciskiem (E).

Funkcja "Tryb oszczędny"

Uruchomienie funkcji "Tryb oszczędny" następuje po wybraniu przyciskiem (D) (w razie konieczności należy nacisnąć przycisk kilkakrotnie) odpowiedniej ikony ♣.

Dokonany wybór należy potwierdzić naciskając w ciągu kilku sekund przycisk (E). Słychać będzie sygnał akustyczny, a ikona pozostanie podświetlona.

W tym trybie pracy, wybrane temperatury ustawiane są automatycznie (+ 5°C i - 18°C) dla optymalnych warunków przechowywania żywności.

Wyłączenia tej funkcji można dokonać w do- wolnym momencie zmieniając wybraną tem- peraturę w jednej z komór.

Funkcja "Błyskawiczne mrożenie"

Komora zamrażarki jest przeznaczona do długotrwałego przechowywania żywności nabywanej jako mrożonki oraz głęboko zamrożonej, a także do zamrażania świeżej żywności.

Dane dotyczące maksymalnej ilości żywności zamrażanej w ciągu 24 godzin podano na tabliczce znamionowej.

W celu zamrożenia żywności w ilości podanej na tabliczce znamionowej, należy umieścić ją tak, aby znajdowała się w bezpośredniej styczności z powierzchnią chłodzącą (wyjąć szufladę lub kosz). Zastosowanie szuflad oraz koszy do mrożenia żywności powoduje nieznaczne zmniejszenie maksymalnej ilości produktów żywnościowych, które mogą być mrożone.

Aby rozpocząć zamrażanie świeżej żywności, należy uruchomić funkcję "Błyskawiczne mrożenie". Naciskać przycisk (D) (kilkakrotne w razie konieczności), aż pojawi się odpowiednia ikona.

Dokonany wybór należy potwierdzić naciskając w ciągu kilku sekund przycisk (E). Słychać będzie sygnał akustyczny, a na wyświetlaczu będzie widoczna animacja z liniami.

Produkty należy umieścić w zamrażarce po 24-godzinnym okresie chłodzenia wstępnego.

Umieścić żywność do zamrożenia w komorze 🌿, ponieważ jest to najchłodniejsza część urządzenia.

Proces zamrażania trwa 24 godziny. W tym czasie do zamrażarki nie należy wkładać kolejnej partii żywności.

Funkcja wyłącza się automatycznie po 52 godzinach.

Wyłączenia tej funkcji można dokonać w do- wolnym momencie naciskając przycisk (D), aż zacznie pulsować ikona SUPER, a następnie zatwierdzając przyciskiem (E).

Funkcja "Chłodzenie Napojów"

Funkcja "Chłodzenie napojów" służy jako sygnał ostrzegawczy w przypadku umieszczenia butelek w komorze zamrażarki. W celu uruchomienia tej funkcji należy naciskać przycisk (D) (jeśli to konieczne - kilkakrotnie), aż pojawi się odpowiednia ikona 📋.

Wybór należy potwierdzić, naciskając w ciągu kilku sekund przycisk (E). Słychać będzie sygnał akustyczny, a ikona pozostanie podświetlona.

W ten sposób uruchamiany jest minutnik, domyślnie nastawiony na 30 minut, to ustawienie można jednak zmieniać w zakresie od 1 do 90 minut. Naciskanie przycisku (B) powoduje wybranie żądanego czasu.

Po upłynięciu zaprogramowanego czasu, pojawią się następujące wskazania:

• pulsowanie symbolu □ na wskaźniku 88

• pulsująca ikona m

- pulsująca ikona

- alarm akustyczny emitowany do momentu naciśnięcia przycisku (E)

Należy pamiętać o wyjęciu napojów umieszczonych w komorze zamrażarki.

Wyłączenia tej funkcji można dokonać w do- wolnym momencie naciskając przycisk (D), aż zacznie pulsować odpowiednia ikona, a następnie zatwierdzając przyciskiem (E).

Alarm przekroczenia temperatury

Wzrost temperatury w komorze (spowodowany na przykład awarią zasilania) jest sygnalizowany poprzez:

• miganie wskaźnika temperatury
• pulsowanie wskaźnika komory zamrażarki

• pulsowanie ikony Ⓔ
• emitowanie sygnału akusty
  Po przywróceniu normalnych warunków pra- cy:
• wyłącza się sygnał akustyczny
• dalej miga wskaźnik wartości temperatury Po naciśnięciu przycisku (E) w celu wyłączenia alarmu na wskaźniku 88 pojawi się na

Pierwsze użycie

Czyszczenie wnętrza

W celu usunięcia zapachu nowego produktu przed pierwszym uruchomieniem urządzenia należy wymyć jego wnętrze i znajdujące się w nim elementy letnią wodą z łagodnym mydłem, a następnie dokładnie je wysuszyć.

Codzienna eksploatacja

Przechowywanie zamrożonej żywności

W przypadku pierwszego uruchomienia urządzenia lub po okresie jego nieużywania, przed włożeniem żywności do komory zamrażarki należy odczekać co najmniej 2 godziny od włączenia urządzenia przy ustawieniu wyższej mocy chłodzenia.

Ważne! Jeżeli dojdzie do przypadkowego rozmrożenia żywności, spowodowanego na przykład brakiem zasilania przez okres czasu dłuższy niż podany w parametrach technicznych w punkcie "Czas utrzymywania temperatury bez zasilania", należy szybko skonsumować rozmrożoną żywność lub niezwłocznie poddać ją obróbce termicznej, po czym ponownie zamrozić (po ostudzeniu).

Rozmrażanie

Głęboko zamrożoną żywność lub mrożonki należy przed użyciem rozmrozić w komorze chłodziarki lub w temperaturze pokojowej, zależnie od czasu przeznaczonego na tę operację.

Małe kawałki można gotować w stanie zamrożonym, od razu po wyjęciu z zamrażarki. W takim przypadku gotowanie potrwa jednak dłużej.

Zmiana położenia półek

Na ścianach chłodziarki znajduje się kilka prowadnic, umożliwiających indywidualne ustawienie półek.

kilka sekund najwyższa temperatura, jaka panęwała w komorze.

Następnie wyświetlacz powróci do normalnego trybu i wskaże temperaturę w wybranej komorze.

W czasie alarmu, sygnał akustyczny można wyłączyć naciskając przycisk (E).

Ważne! Nie należy stosować detergentów ani proszków do szorowania, ponieważ mogą one uszkodzić powierzchni urządzenia.

Butelki należy umieścić na przygotowanej półce (z otwarciem skierowanym do przodu).

Ważne! Przy poziomym ustawieniu półki butelki muszą być zamknięte.

Półkę na butelki można przechylić, aby móc przechowywać otwarte butelki. W tym celu należy przesunąć półkę do góry, aby mogła się obracać i umieścić ją na kolejnym wyższym poziomie.

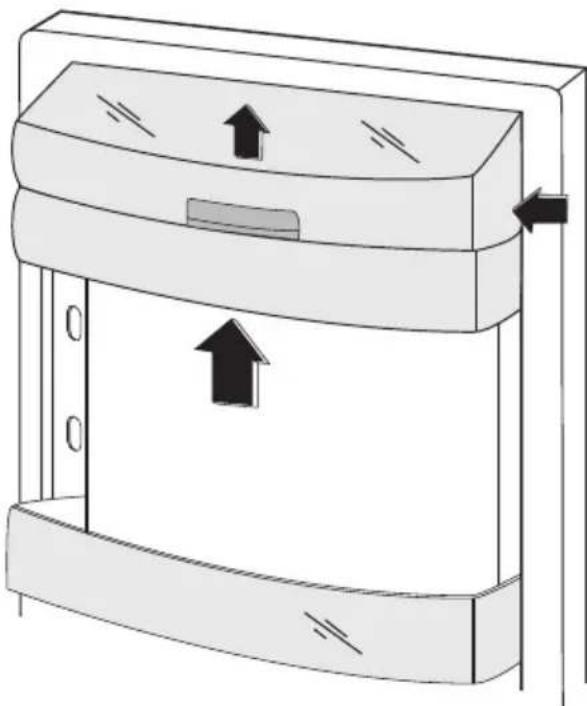

Ustawianie półek na drzwiach

W celu przechowywanie artykułów spożywczych w opakowaniach o różnej wielkości, półki w drzwiach można ustawić na różnej wysokości.

Aby zmienić ustawienie półki, należy: stopniowo wyciągnąć półkę w kierunku strzałek, aż do jej wyjęcia, a następnie umieścić ją w wybranym miejscu.

Szuflada jest przeznaczona do przechowywania owoców i warzyw.

W środku szuflady znajduje się przegródka, którą można umieścić w różnych pozycjach, co pozwala na podzielenie szuflady według potrzeb.

Na spodzie szuflady znajduje się wkładka (jeśli została przewidziana) pozwalająca na oddzielenie warzyw i owoców od wilgoci mogącej się zebrać na dnie szuflady.

Wszystkie elementy szuflady można wyjąć w celu wyczyszczenia.

Wyjmowanie szuflad z zamrażarki

Szuflady posiadają ograniczniki, które zapobiegają ich przypadkowemu wyjęciu lub wy-

padnięciu. Aby wyjąć szufladę z zamrażarki należy pociągnąć ją do siebie aż do ogra- niczników, a następnie przechylić jej przód do góry i wyjąć.

Przy wkładaniu należy lekko podnieść przód szuflady, aby wsunąć ją do zamrażarki. Po wsunięciu za ograniczniki wepchnąć szufladę z powrotem na miejsce.

Przydatne rady i wskazówki

Zwykłe odgłosy pracy urządzenia

• Podczas przetłaczania czynnika chłodniczego przez rurki i inne elementy układu chłodzącego może być słyszalny odgłos cichego bulgotania lub odgłos przypominający wrzenie wody. Jest to właściwe.
• Gdy sprężarka jest włączona, a czynnik chłodzący jest pompowany, słychać war-kot i odgłos pulsowania pochodzący ze sprężarki. Jest to właściwe.
• Rozszerzalność cieplna może powodować nagłe odgłosy pękania. Jest to naturalne, niegroźne zjawisko fizyczne. Jest to właściwe.

Wskazówki dotyczące oszczędzania energii

• Nie otwierać zbyt często drzwi zamrażarki i nie zostawiać ich otwartych dłużej niż jest to absolutnie konieczne.
• J e śli temperatura otoczenia jest wysoka, pokrętło regulacji temperatury jest ustawione w najwyższej pozycji, urządzenie jest w pełni załadowane sprężarka będzie pracowała bezustannie, powodując zbieranie się szronu lub lodu na parowniku. W takim przypadku należy obrócić pokrętło regulacji temperatury w kierunku niższego ustawienia, aby umożliwiać automatyczne usuwanie szronu i jednocześnie zmniejszyć zużycie energii.

Wskazówki dotyczące przechowywania świeżej żywności

Aby uzyskać najlepsze wyniki:

• Nie przechowywać w chłodziarce prze- chowywać ciepłej żywności ani parujących płynów.
• Artyku ływoprzeż należy przykryć lub owinąć, szczególnie te, które mają silny zapach.
• Zapewnić swobodny przepływ powietrza wokół artykułów spożywczych.

Wskazówki dotyczące przechowywania żywności

Przydatne wskazówki:

Mięso (każdy rodzaj): zapakować do polietylenowych worków i umieścić na szklanej półce nad szufladą na warzywa.

Ze względów bezpieczeństwa można je przechowywać w ten sposób najwyżej przez jeden lub dwa dni.

Żywność gotowana, potrawy na zimno itp.: należy je przykryć i umieścić na dowolnej półce.

Owoce i warzywa: należy je dokładnie oczyścić i umieścić w przeznaczonych dla nich szufladach.

Masło i ser: należy je umieszczać w specjalnych hermetycznych pojemnikach lub zapa- kować w folię aluminiową lub woreczki polietylenowe, aby maksymalnie ograniczyć dostęp powietrza.

Butelki z mlekiem: należy założyć na nie nakrętki i przechowywać na półce na butelki na drzwiach.

Bananów, ziemniaków, cebuli i czosnku, jeśli nie są zapakowane, nie należy przechowywać w chłodziarce.

Wskazówki dotyczące zamrażania

Aby uzyskać najlepsze wyniki zamrażania, należy skorzystać z poniższych ważnych wskazówek:

• Maksymalną ilość żywności, którą można zamrozić w ciągu 24 godzin, podano na tabliczce znamionowej.
• Proces zamrażania trwa 24 godziny. W tym czasie nie należy wkładać do zamrażarki więcej żywności przeznaczonej do zamrożenia.
• Należy zamrażać tylko artykuły spożywcze najwyższej jakości, świeże i dokładnie oczyszczone.
• Żywność należy dzielić na małe porcje, aby móc ją szybko zupełnie zamrozić, a później rozmrażać tylko potrzebną ilość.
• Żywność należy pakować w folię aluminiową lub polietylenową zapewniającą hermetyczne zamknięcie.

• Nie dopuszczac do stykania się świeżej, niezamrożonej żywności z zamrożonymi produktami, aby uniknąć wzrostu temperatury produktów zamrożonych.

• Produkty niskot łuszczowe przecho się lepiej i dłużej niż o wysokiej zawartości tłuszczu. Sól powoduje skrócenie okresu przechowywania żywności.

• Spożywanie sorbetu bezpośrednio po wyjęciu z komory zamrażarki może spowodować odmrożenia skóry.
• Zaleca się umieszczanie daty zamrożenia na każdym opakowaniu w celu kontrolowania długości okresu przechowywania.

Wskazówki dotyczące przechowywania zamrożonej żywności

Aby urządzenie funkcjonowało z najlepszą wydajnością, należy:

• sprawdzać, czy mrożonki były odpowiednio przechowywane w sklepie.
• zapewnić jak najszybszy transport zamrożonej żywność ze sklepu do zamrażarki.
• nie otwierać zbyt często drzwi zamrażarki i nie zostawiać ich otwartych dłużej niż jest to absolutnie konieczne.
• Po rozmrożeniu ż ywność szybko traci świeżość i nie może być ponownie zamrażana.
• Nie przekraczać daty przydatności do spożycia podanej przez producenta żywności.

Konserwacja i czyszczenie

Uwaga! Przed przeprowadzeniem jakichkolwiek prac konserwacyjnych, należy odłączyć urządzenie od zasilania.

Układ chłodniczy urządzenia zawiera węglowodory. Prace konserwacyjne i uzupełnianie mogą wykonywać wyłącznie technicy autoryzowanego serwisu.

Okresowe czyszczenie

Urządzenie należy czyścić regularnie:

• Wnętrze i akcesoria należy czyścić za pomocą ciepłej wody z dodatkiem łagodnego mydła.
• Należy regularnie sprawdzać i czyścić uszczelki drzwi.
• Dokładnie optukać i wysuszyć.

Ważne! Nie ciągnąć, nie przesuwać ani nie niszczyć rurek i/lub przewodów umieszczonych w urządzeniu.

Do czyszczenia wnętrza urządzenia nie stosować środków czyszczących, proszków do szorowania, pachnących środków czyszczących lub wosku do polerowania, gdyż mogą one uszkodzić powierzchnię i pozostawić silny zapach.

Skraplacz (czarna kratka) i sprężarkę z tyłu urządzenia należy wyczyścić za pomocą szczotki lub odkurzacza. Zwiększy to wydajność urządzenia i zmniejszy zużycie energii elektrycznej.

Ważne! Należy uważać, aby nie uszkodzić układu chłodniczego.

Niektóre kuchenne środki czyszczące zawierają substancje chemiczne, które mogą uszkodzić tworzywo zastosowane w urządzeniu. Z tego względu zaleca się mycie zew-

nętrznych części urządzenia ciepłą wodą z niewielką ilością płynu do mycia naczyń. Po czyszczeniu ponownie podłączyć urządzenie do zasilania.

Rozmrażanie chłodziarki

Przy każdorazowym wyłączeniu silnika sprężarki w czasie normalnego użytkowania szron jest usuwany z parownika komory chłodziarki automatycznie. Woda ze szronu spływa rynienką do specjalnego pojemnika, umieszczonego z tyłu urządzenia nad sprężarką, gdzie odparowuje.

Należy pamiętać o okresowym czyszczeniu otworu odpływowego umieszczonego na środku kanału w chłodziarce w celu zapobieżenia przelewaniu się wody i skapywaniu jej na żywność. Należy używać specjalnej przetyczki dostarczonej z urządzeniem, umieszczonej w otworze odpływowym.

Rozmrażanie zamrażarki

Pewna ilość szronu zawsze powstanie na półkach zamrażarki oraz w górnej części komory.

Zamrażarkę należy rozmrozić, gdy warstwa szronu osiągnie grubość ok. 3-5 mm.

Aby usunąć szron, należy postępować zgodnie z poniższymi instrukcjami:

• wyjąć wtyczkę przewodu zasilającego z gniazdka lub wyłączyć urządzenie
• wyjąć wszystkie przechowywane artykuły spożywcze, zawinąć w kilka warstw gazet i umieścić w chłodnym miejscu

- wyjąć szuflady z zamrażarki - szuflady obłożyć materiałem izolacyjnym, np. kocami lub gazetami. Rozmrażanie można przyspieszyć umieszczając miskę z ciepłą wodą (nie wrzątkiem) wewnątrz zamrażarki.

• Wyjąć kanał odpływowy z miejsca do przechowywania, wcisnąć go zgodnie z ilustracją i umieścić w najniższej szufladzie zamrażarki, gdzie będzie zbierać się woda.
• ostrożnie usunąć lód, kiedy zacznie się rozmrażać. Używać drewnianej lub plastikowej skrobaczki.
• Kiedy cały lód się roztopi, wyczyścić i wytrzeć do sucha komorę, a następnie włożyć kanał odpływowy z powrotem na miejsce.

- włączyć komorę i włożyć mrożonki z powrotem.

Zaleca się ustawienie termostatu na najwyższą pozycję na kilka godzin, aby zamrażarka osiągnęła jak najszybciej odpowiednią temperaturę przechowywania.

Ważne! Nigdy nie używać ostrych metalowych przedmiotów do usuwania szronu z parownika, ponieważ można go uszkodzić. Do przyśpieszenia procesu rozmrażania nie wolno używać urządzeń mechanicznych ani żadnych innych sztucznych metod oprócz tych, które są zalecane przez producenta. Wzrost temperatury mrożonek podczas rozmrażania może skrócić czas ich przechowywania.

Co zrobić, gdy...

Uwaga! Przed przystąpieniem do usunięcia problemu należy wyjąć wtyczkę z gniazdka.

Usuwanie problemów nieuwzględnionych w niniejszej instrukcji można powierzyć wyłącznie wykwalifikowanemu elektrykowi lub innej kompetentnej osobie.

Ważne! Podczas normalnej pracy urządzenia słychać odgłosy pracy urządzenia (sprężarka, obieg czynnika chłodniczego).

Problem	Możliwa przyczyna	Rozwiązanie
Urzadzenie głośno pracuje.	Urzadzenie nie jest prawidłowo ustawione.	Należy sprawdzić, czy urządzenie stoi stabilnie (wszystkie cztery nóźki powinny stać na podłodze).
Sprężarka pracuje bezustannie.	Ustawiono niewłaściwą temperaturę.	Ustawić wyższą temperaturę.
	Drzwi nie są prawidłowo zamknięte.	Patrz "Zamykanie drzwi".
	Drzwi są otwierane zbyt często.	Nie pozostawiać drzwi otwartych dłużej, niż to konieczne.
Temperatura produktów jest zbyt wysoka.		Pozostawić produkty, aby ostygły do temperatury pokojowej i dopiero wtedy włożyć je do urządzenia.
Temperatura w pomieszczeniu jest zbyt wysoka.		Obniżyć temperaturę w pomieszczeniu.
	Włączono funkcję "Błyskawiczne mrożenie".	Patrz "Funkcja "Błyskawiczne mrożenie"".
Po tylnej ściance chłodziarki spływa woda.	Podczas procesu automatycznego rozmrażania szron rozmraża się na tylnej ściance.	Jest to prawidłowe.
Woda spływa do komory chłodziarki.	Odpływ skroplin jest zatkany.	Wyczyścić odpływ skroplin.
	Produkty uniemożliwiają spływanie skroplin do rynienki na tylnej ścianie.	Upewnić się, że produkty nie stykają się z tylną ścianką.
Woda wypływa na podło-gę.	Końcówka wężyka odprowadzającego skropliny nie jest skierowana do pojemnika umieszczonego nad sprężarką.	Zamocować końcówkę wężyka odprowadzającego skropliny w pojemniku umieszczonym nad sprężarką.
Za dużo szronu.	Żywność nie została poprawnie zapakowana.	Należy dokładnie zapakować żywność.
	Drzwi nie są prawidłowo zamknięte.	Patrz "Zamykanie drzwi".
	Ustawiono niewłaściwą temperaturę.	Ustawić wyższą temperaturę.
Temperatura w urządzeniu jest zbyt wysoka.	Drzwi nie są prawidłowo zamknięte.	Patrz "Zamykanie drzwi".
Temperatura produktów jest zbyt wysoka.		Pozostawić produkty, aby ostygły do temperatury pokojowej i dopiero wtedy włożyć je do urządzenia.
	Zbyt wiele produktów włożono na raz do przechowania.	Ograniczyć ilość produktów wkładanych jednocześnie do przechowania.
Temperatura w chłodziar-ce jest zbyt wysoka.	Brak cyrkulacji zimnego powie-trza w urządzeniu.	Zapewnić cyrkulację zimnego po-wietrza w urządzeniu.
Temperatura w zamra-żarce jest zbyt wysoka.	Produkty są umieszczone zbyt blisko siebie.	Produkty należy przechowywać w sposób umożliwiający cyrkulację zimnego powietrza.
Urzadzenie nie działa.	Urzadzenie jest wyłączone.	Włączyć urządzenie.
Wtyczka przewodu zasilającego nie została właściwie włożona do gniazdka.		Włożyć wtyczkę prawidłowo do gniazdka.
Brak zasilania urządzenia. Brak napięcia w gniazdku.		Podłączyć inne urządzenie elek-tryczne do tego gniazdka. Skon-taktować się z wykwalifikowanym elektrykiem.
Nie działa oświetlenie.	Żarówka jest uszkodzona.	Patrz "Wymiana żarówki".

Jeżeli podane rozwiązania nie pomagają, należy zadzwonić do najbliższego firmowego punktu serwisowego.

Wymiana żarówki

Aby wymienić żarówkę, należy wykonać następujące czynności:

1. Odłączyć urządzenie od zasilania.
2. Odkręcić śrubę mocującą osłone oświetlenia.
3. Odczepić ruchomą część, naciskając ją tak jak przedstawiono na rysunku obok.
4. Wymienić żarówkę na żarówkę o tej sa- mej mocy (moc maksymalna podana jest na osłonie żarówki).
5. Założyć na miejsce osłone oświetlenia.
6. Dokręcić śrubę mocującą osłone oświetlenia.
7. Podłączyć z powrotem urządzenie.
8. Otworzyć drzwi i sprawdzić, czy żarówka włączy się.

Zamykanie drzwi

1. Wyczyścić uszczelki drzwi.
2. W razie konieczności wyregulować drzwi. Patrz punkt "Instalacja".
3. W razie konieczności wymienić uszkodzone uszczelki drzwi. W tym celu skontaktować się z autoryzowanym punktem serwisowym.

Dane techniczne

ERB36442X ERB40442X
Wymiary
Wysokość 1850 mm 2010 mm
Szerokość 595 mm 595 mm
	Głębokość	632 mm	632 mm
Czas utrzymywania temperatury bez zasilania	20 godz. 20 godz.

Dane techniczne podane są na tabliczce znamionowej znajdującej się z lewej strony

wewnątrz urządzenia oraz na etykiecie informującej o zużyciu energii.

Instalacja

Przed instalacją urządzenia należy dokładnie przeczytać "Informacje dotyczące bezpieczeństwa" w celu zapewnienia własnego bezpieczeństwa i prawidłowego działania urządzenia.

Ustawienie

Urządzenie należy instalować w miejscu, w którym temperatura otoczenia będzie odpowiadać klasie klimatycznej wskazanej na tabliczce znamionowej urządzenia.

Klasa klima-tyczna	Temperatura otoczenia
SN +10°C do + 32°C
N +16°C do + 32°C
ST +16°C do + 38°C
T +16°C do + 43°C

Miejsce instalacji

Urządzenie należy instalować z dala od źródeł ciepła, takich jak kaloryfery, bojlery oraz nie wystawiać na bezpośrednie działanie promieni słonecznych. Zapewnić swobodną cyrkulacje powietrza przy tylnej ściance urządzenia. Aby zapewnić najlepsze działanie urządzenia w razie jego ustawienia pod wiszącą szafką, należy zachować minimalną odległość pomiędzy urządzeniem a szafką wynoszącą 100 mm. Jednakże nie zalecamy ustawiania urządzenia pod wiszącymi szafkami. Urządzenie można dokładnie wypoziomować dzięki regulowanym nóżkom.

Ostrzeżenie! Urządzenie należy ustawić w taki sposób, aby można je

było odłączyć od źródła zasilania. Po ustawieniu urządzenia wtyczka musi być łatwo dostępna.

Przyłącze elektryczne

Przed podłączeniem urządzenia do sieci elektrycznej należy sprawdzić, czy napięcie oraz częstotliwość podane na tabliczce znamionowej odpowiadają parametrom domowej instalacji zasilającej.

Urządzenie musi być uziemione. Wtyczka przewodu zasilającego dołączonego do urządzenia posiada styk uziemiający. Jeśli gniazdko zasilania nie jest uziemione, urządzenie należy odrębnie uziemić zgodnie z aktualnymi przepisami, uzgadniając to z wykwalifikowanym elektrykiem.

Producent nie ponosi żadnej odpowiedzialności w przypadku nieprzestrzegania po-

wyższych wskazówek dotyczących bezpieczeństwa.

Niniejsze urządzenie spełnia wymogi dyrektyw Unii Europejskiej.

Elementy dystansowe

W torebce z dokumentacją znajdują się dwa elementy dystansowe, które należy zamontować tak, jak przedstawiono na rysunku.

Poluzować śruby, umieścić pod łbem śruby element dystansowy i dokręcić śruby.

Przy ustawianiu urządzenia należy je odpowiednio wypoziomować. Do tego służą dwie regulowane nóżki, umieszczone na dole z przodu urządzenia.

Wyjmowanie blokad półek

Urządzenie jest wyposażone w blokadę półek, która zabezpiecza półki podczas transportu.

Aby zdjąć blokady, należy wykonać następujące czynności:

1. Przesunąć blokady półek w kierunku oznaczonym strzałką (A).

2. Podnieść półkę z tyłu i przesunąć ją do przodu aż do odblokowania (B).

3. Wyjąć blokady (C).

Zmiana kierunku otwierania drzwi

Ostrzeżenie! Przed rozpoczęciem prac należy wyjąć wtyczkę z gniazda sieciowego.

Ważne! Aby wykonać poniższe czynności, zalecamy skorzystanie z pomocy drugiej osoby, która przytrzyma drzwi urządzenia.

Aby zmienić kierunek otwierania drzwi, należy wykonać następujące czynności:

1. Otworzyć drzwi, gdy urządzenie stoi w pozycji pionowej. Odkręcić śruby (t1) i zdjąć górne plastikowe obramowanie (t2). Zamknąć drzwi.

1. Wyjąć małą plastikową osłonę z plastikowego obramowania drzwi i umieścić ją po przeciwnej stronie (t3).
2. Zdjąć osłonę (t4). Jeśli to konieczne, można bardzo ostrożnie użyć śrubokręta. Odkręcić śrubę po drugiej stronie. Wymontować górny zawias drzwi (t5). Włożyć je do pustej plastikowej torby.

1. Zdjąć górne drzwi.
2. Odkręcić śrubę i wyjąć ogranicznik drzwi (d1). Odwrócić go i przymocować po przeciwnej stronie.

1. Odkręcić środkowy zawias (m2). Usunąć plastikową podkładkę (m1).

1. Zdjąć podkładkę (m6) i przełożyć ją na drugą stronę sworznia zawiasu (m5).
2. Wymontować dolne drzwi.
3. Wymontować pokrywę (b1) przy pomo- cy narzędzia. Odkręcić sworzeń dolnego zawiasu (b2) z podkładką (b3) i umieścić je po przeciwnej stronie.
4. Zamontować pokrywę (b1) po przeciwnej stronie.

1. Odkręcić śrubę (d4) i zdemontować elementy ułatwiające domykanie drzwi (d2, d3).

1. Wyjąć zaślepki z obu drzwi (d5, d6).

2. Odwrócić elementy ułatwiające domykanie drzwi (d2, d3), przenieść je na przeciwną stronę drugiego skrzydła drzwi i przymocować przykręcając śruby (d4).

3. Zamontować zaślepki (d5, d6) po drugiej stronie drzwi.

4. Wyjąć lewą zaślepkę środkowego zawiasu (m3, m4) i przenieść ją na drugą stronę.

5. Włożyć sworzeń środkowego zawiasu (m5) w lewy otwór dolnych drzwi.

6. Ponownie założyć dolne drzwi na swo- rzeń (b2).

7. Ponownie przykręcić środkowy zawias (m1) po przeciwnej stronie. Należy pa- miętać o umieszczeniu plastikowej pod- kładki (m2) pod środkowym zawiasem.

8. Włożyć górne drzwi na środkowy zawias (m5).

Upewnić się, że krawędzie drzwi są równoległe do krawędzi urządzenia.

1. Umieścić i przykręcić górny zawias (znajduje się on w opakowaniu z instrukcją obsługi) po przeciwnej stronie (t6).

1. Założyć panel (t7) (znajduje się on w opakowaniu z instrukcją obsługi).

2. Otworzyć górne drzwi, przymocować górne plastikowe obramowanie (t2) przy użyciu śrub (t1). Włożyć magnes (d7). Zamknąć drzwi.

3. Ustawić i wypoziomować urządzenie, odczekać co najmniej cztery godziny, a następnie podłączyć je do źródła zasilania.

Sprawdzić jeszcze raz, czy:

• Wszystkie śruby zostały dokręcone.
• Uszczelka magnetyczna przylega do obudowy.
• Drzwi otwierają i zamykają się prawidłowo. Jeśli temperatura otoczenia jest niska (np. zima), uszczelka może nie przylegać dokładnie. W tym przypadku, należy poczekać na naturalne dopasowanie się uszczelki.
  Jeżeli nie chcą Państwo sami dokonywać tych czynności, należy zwrócić się o pomoc do najbliższego autoryzowanego punktu serwisowego. Specjalista z autoryzowanego punktu serwisowego zmieni kierunek otwierania drzwi na Państwa koszt.

Ochrona środowiska

Symbol 📄na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem

elektrycznym i elektronicznym. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego

urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami

oczyszczania miasta lub sklepem, w którym produkt został zakupiony.
