Jubilee 60507 - Maszyna do szycia JANOME - Bezpłatna instrukcja obsługi

Typ produktu	Maszyna do szycia
Marka	Janome
Model	Jubilee 60507
Wymiary (dł. x szer. x wys.)	ok. 40 x 20 x 30 cm
Waga	ok. 7 kg
Zasilanie	230 V, 50 Hz, 100 W
Rodzaj ściegów	Ścieg prosty, zygzak, dziurka do guzika, ścieg elastyczny
Regulacja długości ściegu	Tak, płynna
Regulacja szerokości ściegu	Tak, płynna
Szycie wstecz	Tak
Nawijanie szpulki	Automatyczne
Gwintowanie igły	Ręczne
Stopka dociskowa	Wymienna, z regulacją nacisku
Oświetlenie	LED
Materiały	Lekkie i średnie tkaniny
Akcesoria w zestawie	Stopki, igły, szpulki, śrubokręt, szczoteczka
Konserwacja	Czyścić po każdym użyciu, olejować zgodnie z instrukcją
Bezpieczeństwo	Odłączać od zasilania przed czyszczeniem
Części zamienne	Dostępne u autoryzowanych dealerów Janome
Naprawa	Wykonywana przez autoryzowany serwis
Instrukcja obsługi	PDF do pobrania (40 stron, język polski)

Często zadawane pytania - Jubilee 60507 JANOME

Jak nawlec nitkę w maszynie Janome Jubilee 60507?

Aby nawlec nitkę, podnieś stopkę dociskową, umieść szpulkę na sworzniu, przeprowadź nitkę przez prowadnice, obwiedź wokół tarczy naprężacza, a następnie nawlecz igłę od przodu do tyłu. Szczegółowy schemat znajdziesz w instrukcji.

Co zrobić, gdy ścieg jest nierówny?

Sprawdź naprężenie górnej i dolnej nici, oczyść maszynę z kurzu i wymień igłę na nową. Prawidłowe naprężenie ustawia się pokrętłem naprężacza.

Jak wybrać odpowiednią igłę do tkaniny?

Do cienkich tkanin (jedwab, bawełna) użyj igły 70/10, do średnich (dżins) – 90/14, do grubych (płaszcz) – 100/16. Dopasowanie igły do materiału zapewnia gładkie szycie.

Jak wyczyścić maszynę do szycia?

Wyłącz maszynę i odłącz od zasilania. Otwórz pokrywę chwytacza, usuń nitki i kurz szczoteczką. Czyść regularnie, aby uniknąć zacięć.

Jak naoliwić maszynę Janome Jubilee?

Użyj oleju do maszyn do szycia. Nałóż kroplę na łożyska chwytacza i inne punkty wskazane w instrukcji. Nie przesadzaj z ilością – jedna kropla wystarczy.

Dlaczego igła się łamie podczas szycia?

Przyczyną może być tępa lub wygięta igła, nieprawidłowe nawleczenie, lub zły wybór igły do materiału. Wymień igłę na nową i sprawdź napięcie nici.

Jakie ściegi są dostępne w Jubilee 60507?

Maszyna oferuje ścieg prosty, zygzak, dziurkę do guzika, ścieg elastyczny i kilka ozdobnych. Wybór ściegu odbywa się za pomocą pokrętła na obudowie.

Jak zrobić dziurkę do guzika?

Ustaw pokrętło na symbol dziurki, umieść guzik w stopce, opuść dźwignię. Maszyna automatycznie wykona obróbkę. Ćwicz na skrawku przed szyciem właściwym.

Gdzie znaleźć części zamienne do tej maszyny?

Części zamienne są dostępne u autoryzowanych dealerów Janome oraz w serwisie internetowym producenta. Możesz zamówić stopki, szpulki i igły.

Maszyna nie włącza się – co robić?

Sprawdź kabel zasilający i gniazdko. Upewnij się, że włącznik jest w pozycji ON. Jeśli nadal nie działa, skontaktuj się z serwisem.

INSTRUKCJA OBSŁUGI Jubilee 60507 JANOME

Podczas użytkowania urządzenia elektrycznego, powinny być zachowane podstawowe środki bezpieczeństwa, włącznie z następującymi:

Ta maszyna została zaprogramowana wyłącznie do użytku domowego.

Przeczytaj wszystkie instrukcje przed rozpoczęciem pracy z maszyną.

NIEBEZPIECZEŃSTWO — Aby wyeliminować ryzyko porażenia prądem:

1. Nigdy nie wolno zostawiać maszyny do szycia bez nadzoru, jeżeli jest ona podłączona do sieci. Zawsze od razu po zakończeniu pracy i przed czyszczeniem należy wyjąć wtyczkę maszyny z gniazdka.

OSTRZEŻENIE — Aby ograniczyć ryzyko poparzenia, pożaru, porażenia prądem lub obrażeń:

1. Maszyna nie jest przeznaczona do zabawy. Gdy urządzenie używane jest przez dzieci lub w ich obecności, konieczny jest nadzór osoby dorosłej.
2. Maszyna powinna być używana zgodnie z jej przeznaczeniem opisanym w niniejszej instrukcji. Należy używać tylko wyposażenia rekomendowanego przez producenta i opisanego w niniejszej instrukcji.
3. Nie wolno używać maszyny, gdy: uszkodzony jest przewód lub wtyczka, urządzenie działa niewłaściwie na skutek upuszczenia lub uszkodzenia, urządzenie wcześniej wpadło do wody. Gdy zaistnieją powyższe okoliczności, maszynę należy zanieść do najbliższego autoryzowanego przedstawiciela lub centrum serwisowego, aby tam dokonano naprawy, przeglądu lub regulacji.
4. Nie wolno korzystać z urządzenia, jeśli którykolwiek z otworów wentylacyjnych jest zablokowany. Należy dbać o to, by otwory wentylacyjne maszyny oraz rozrusznika nożnego były wolne od zalegającego kurzu.
5. Nie wolno wtykać ani wkładać żadnych obcych obiektów do otworów w maszynie.
6. Nie wolno używać maszyny na wolnym powietrzu.
7. Nie wolno obsługiwać maszyny w miejscach, gdzie używane są produkty w aerozolu (sprayu) oraz tam, gdzie stosowano tlen.
8. Aby odłączyć urządzenie od zasilania, należy wyłączyć wszystkie przełączniki, a następnie wyjąć wtyczkę.
9. Nie wolno odłączać urządzenia od zasilania ciągnąc za przewód. Aby wyłączyć maszynę z sieci, należy chwycić za wtyczkę, a nie za przewód.
10. Należy trzymać palce z daleka od ruchomych części urządzenia, szczególnie od igły.
11. Zawsze należy używać odpowiedniej płytki ściegowej. Użycie niewłaściwej płytki może spowodować złamanie igły.
12. Nie wolno używać wygiętych igieł.
13. Nie wolno ciągnąć ani popychać materiału podczas szycia, gdyż może to spowodować wygięcie się lub złamanie igły.
14. Należy wyłączyć maszynę podczas wszelkich czynności regulacyjnych przy igle, takich jak nawlekanie igły, zmiana igły, nawlekanie szpulki bębenka, wymiana stopki dociskowej, itd.
15. Należy zawsze wyciągnąć wtyczkę maszyny z gniazdka przy zdejmowaniu obudowy, smarowaniu lub przy jakiejkolwiek czynności konserwacyjnej podanej w instrukcji.

NALEŻY ZACHOWAĆ NINIEJSZĄ INSTRUKCJĘ OBSŁUGI

Tylko dla Europy

Ta maszyna do szycia może być używana przez dzieci od 8 roku życia oraz osoby niepełnosprawne ruchowo, sensorycznie lub psychicznie, a także osoby bez odpowiedniej wiedzy i doświadczenia, o ile znajdują się pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub zostały odpowiednio poinstruowane oraz rozumieją zagrożenia związane z używaniem maszyny. Dzieci nie powinny bawić się maszyną. Czyszczenie i konserwacja maszyny nie powinno być wykonywane przez dzieci bez nadzoru dorosłych osób.

W przypadku wyzbycia się maszyny musi być ona bezpiecznie zutylizowana zgodnie z prawem krajowym odnośnie do produktów elektrycznych. W razie wątpliwości skontaktuj się ze sprzedawcą.

SPIS TREŚCI

CZEŚĆ 1. OPIS MASZYNY CZEŚĆ 4. ŚCIEGI UŻYTKOWE

Nazwy części ...... 2 Podstawowy zygzak ...... 20

Wyposażenie standardowe .... 3 Obrzucanie .... 20

Schowek na akcesoria .... 3 Ścieg dziany .... 21

Ośłona wolnego ramienia .... 4 Ścieg trykotowy (Wielokrotny zygzak) .... 21

Wolne ramię .... 4 Ścieg elastyczny .... 22

CZEŚĆ 2. PRZYGOTOWANIE DO SZYCIA

Podłączenie do źródła zasilania .... 5 Dziurka prostokątna .... 24

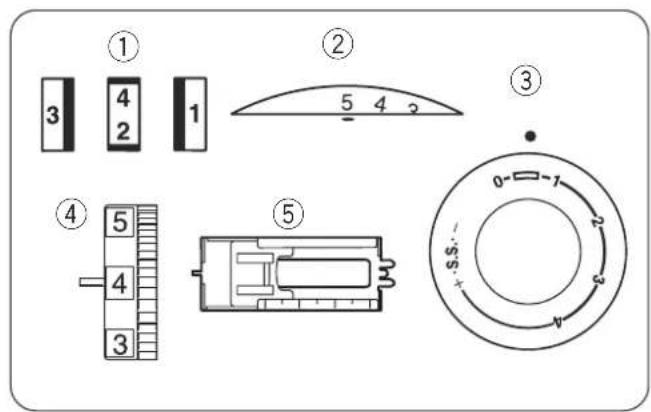

Kontrola prędkości szycia 5 Regulowanie gęstości ściegów w dziurce 24

Dźwignia szycia wstecz 6 Obrzucanie dziurki z kordu 25

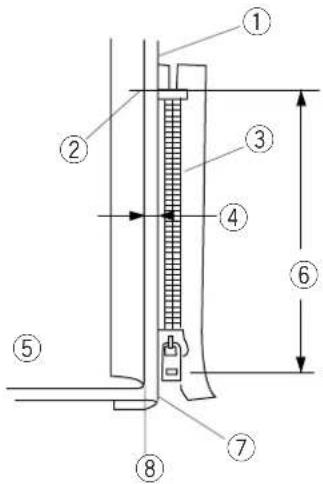

Pokrętło regulacji docisku stopki 6 Wszywanie zamka 26

Opuszczanie ząbków transportera 6 Obrębianie kryte 29

Podnoszenie i opuszczanie stopki dociskowej ....7

Wymiana stopki dociskowej 7 CZĘŚĆ 5. ŚCIEGI DEKORACYJNE

Zakładanie i zdejmowanie uchwytu stopki dociskowej ..... 7 Dekoracyjny ścieg satynowy ..... 30

Wymiana igieł 8 Dekoracyjny ścieg elastyczny 30

Karta materiałów i igieł 8 Szachownica 31

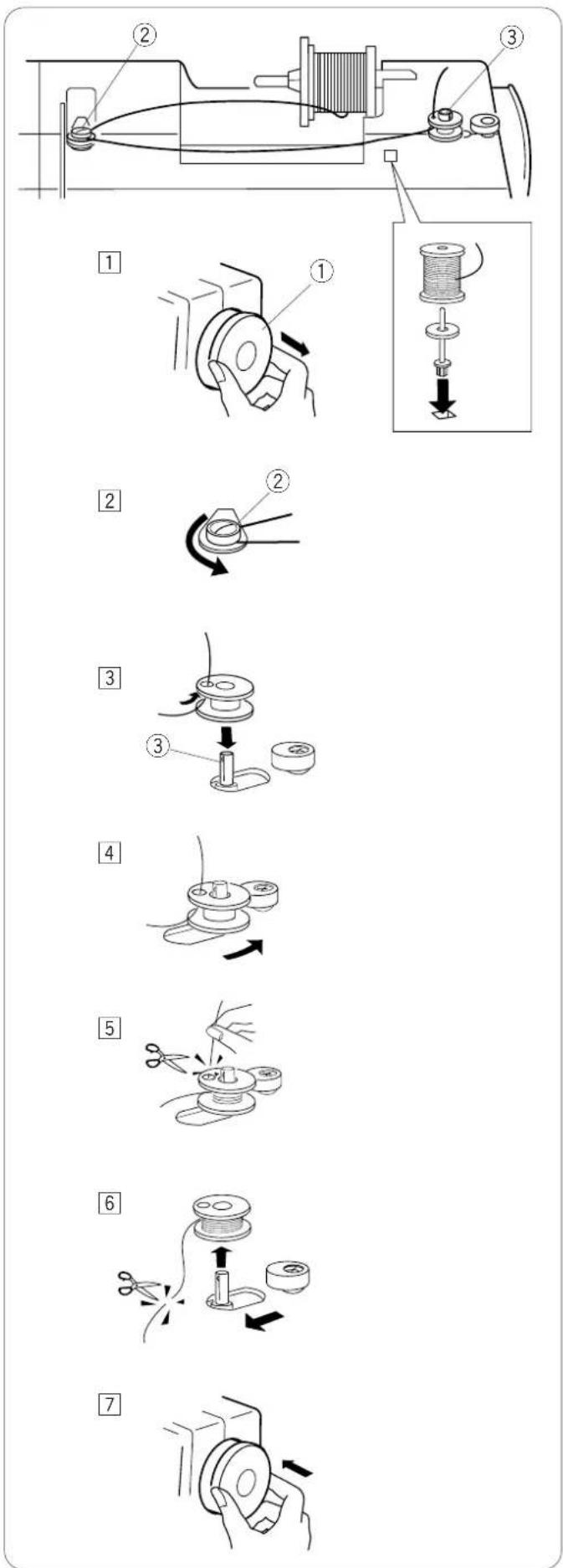

Nawijanie szpulki 9 Szczypanki 32

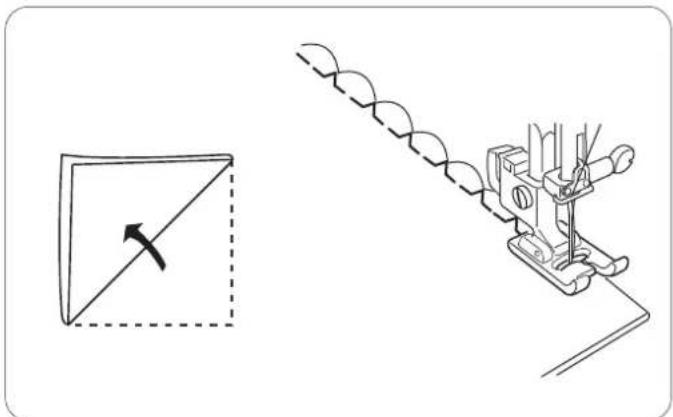

Ustawianie szpulki z nicią 9 Ścieg muszelkowy 32

Wyjmowanie szpulki 9 Wiązanka 33

Nawijanie szpulki 10 Patchwork 33

Umieszczanie szpulki 11 Aplikacja 34

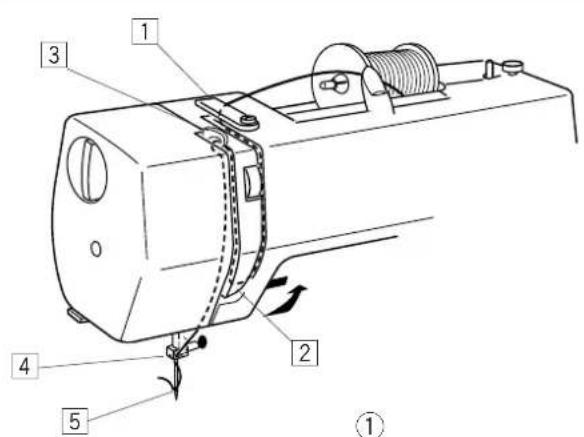

Nawlekanie maszyny 12

Nawlekacz igły 13 CZĘŚĆ 6. KONSERWACJA MASZYNY

Wyciąganie nici z bębenka 14 Czyszczenie chwytacza i ząbków transportera 35

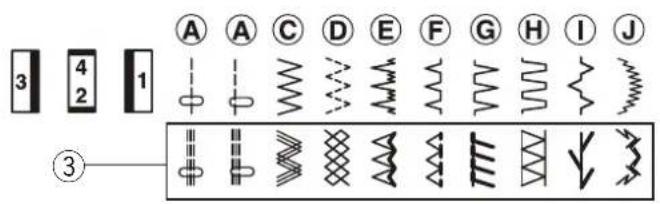

Wybór ściegów .... 15 Wymiana bębenka .... 36

Pokrętło wyboru ściegu 15 Rozwiązywanie problemów 37

Pokrętło regulacji długości ściegu 15

Regulacja ściegów elastycznych 16

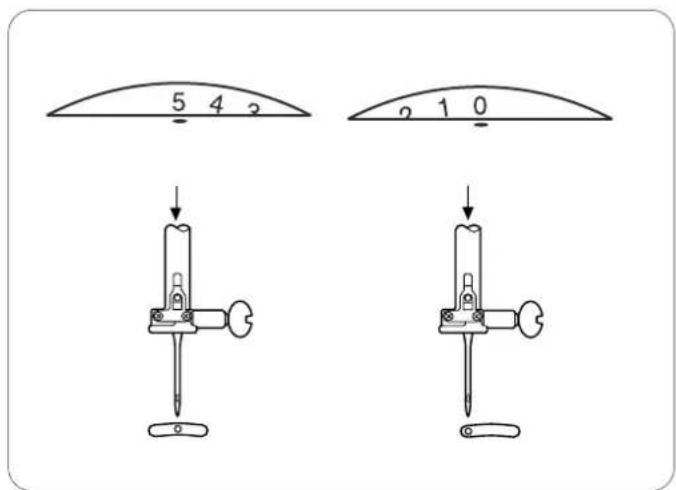

Pokrętło regulacji szerokości ściegu 16

Regulacja położenia igły 16

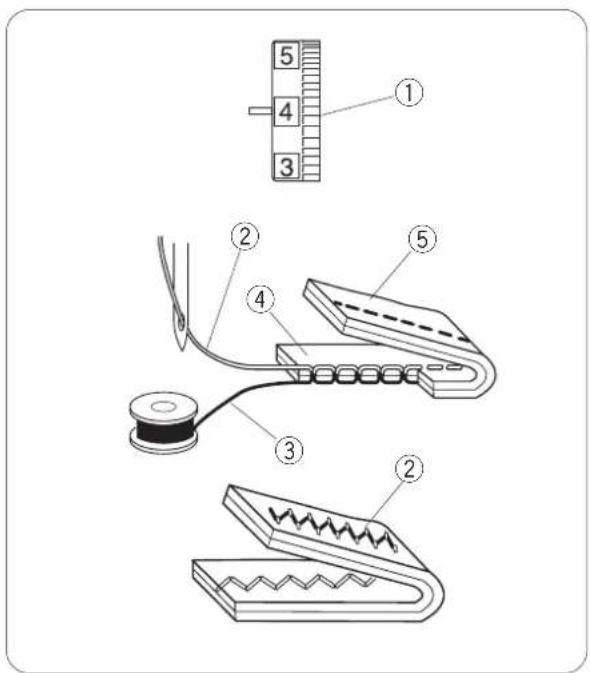

Regulacja naprężenia nici 17

CZEŚĆ 3. SZYCIE PODSTAWOWE

Szycie ściegiem prostym 18

Zmiana kierunku szycia 18

Zakończenie szycia 18

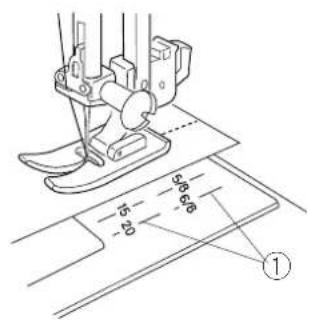

Linie pomocnicze na płytce ściegowej 19

Obrót na igle pod kątem prostym 19

CZEŚĆ 1. OPIS MASZYNY

Nazwy części

③ Otwór na dodatkowy trzpień

④ Tarcza uchwytu szpulki

⑤ Trzpień na szpulkę

⑥ Napreżacz szpulownika

⑦ Szarpak

⑧ Regulator docisku stopki

⑨ Pokrywa czołowa

⑩ Obcinacz nici

⑪ Nawlekacz igły

⑫ Płytka ściegowa

⑬ Ostona wolnego ramienia (pojemnik na akcesoria)

⑭ Płytka osłaniająca szpulkę

⑮ Przycisk zwalniający płytkę osłaniającą szpulkę

⑯ Regulator naprężenia nici

⑰ Dźwignia szycia wstecz

⑱ Pokrętło regulacji długości ściegu

⑲ Pokrętło wyboru ściegu

⑳ Pokrętło regulacji szerokości ściegu

②1 Stopka dociskowa

⑳ Igła

②3 Śruba mocująca igłę

②4 Uchwyt mocowania stopki

⑳ Śruba mocująca uchwyt stopki

②6 Uchwyt do przenoszenia maszyny

⑳ Koło zamachowe

⑳ Włącznik zasilania

⑲ Gniazdo zasilania

③0 Regulator transportu ząbkowego

③1 Wolne ramię

③2 Dźwignia podnoszenia stopki

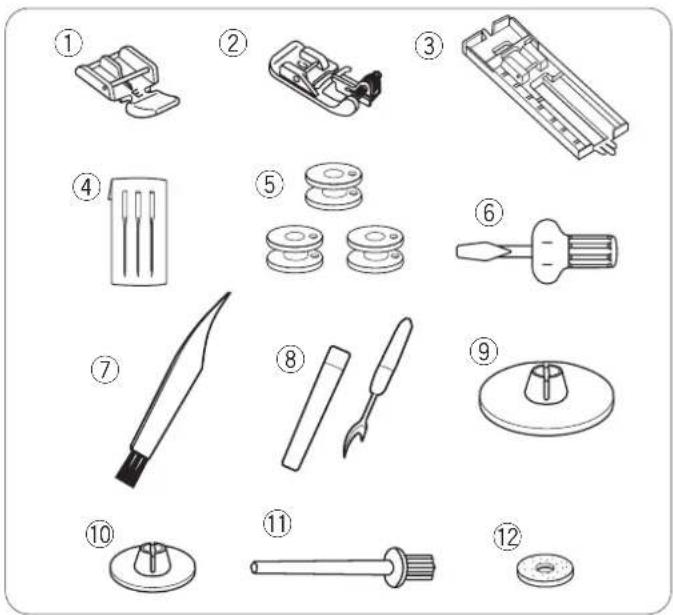

Wyposażenie standardowe

① Stopka do wszywania zamków E
② Stopka do ściegu krytego G
③ Stopka do obszywania dziurek J
④ Igły
⑤ Szpulki
⑥ Śrubokręt
⑦ Pędzelek
⑧ Rozpruwacz szwów/dziurek
⑨ Tarcza uchwytu szpulki (duża)
⑩ Tarcza uchwytu szpulki (mała)
⑪ Dodatkowy trzpień
⑫ Filcowa podkładka

Schowek na akcesoria

Akcesoria można przechowywać w schowku na akcesoria, znajdującym się pod wysuwanym stolikiem.

Aby otworzyć schowek, pociągnij za podstawę zgodnie z instrukcją na obrazku.

① Schowek na akcesoria

Ostona wolnego ramienia

Aby zdjąć:

Przesuń stolik w lewo.

Aby założyć:

Wprowadź bolec w otwór i dopchnij stolik do prawej, zgodnie z instrukcją na rysunku.

① Bolec
② Otwór

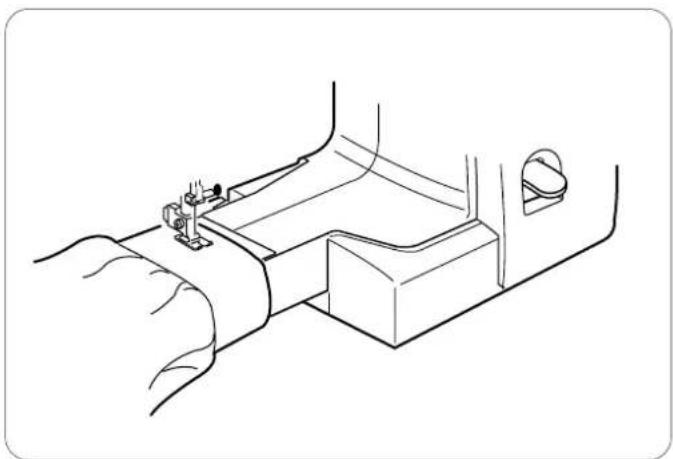

Wolne ramię jest przydatne przy szyciu rękawów, nogawek, czy innych cylindrycznych materiałów.

Można go także używać do cerowania skarpet.

CZEŚĆ 2. PRZYGOTOWANIE DO SZYCIA

Podłączenie do źródła zasilania

1 Wyłącz zasilanie.
2 Podłącz przewód zasilania do odpowiedniego gniazda w maszynie.
3 Wtyczkę kabla zasilania podłącz do gniazdka.
4 Włącz maszynę.

① Przełącznik zasilania ② Wtyczka przewodu zasilającego

③ Gniazdo przewodu zasilającego ④ Gniazdo zasilania

UWAGA:

Przed podłączeniem maszyny do prądu, upewnij się, że napięcie pokazane na maszynie odpowiada napięciu w sieci.

OSTRZEŻENIE:

Podczas pracy maszyny zawsze obserwuj obszar szycia i nie dotykaj żadnych ruchomych części maszyny takich jak szarpak, koło zamachowe czy igła. Zawsze wyłączaj przycisk zasilania oraz odpinaj kabel zasilania z gniazdka sieciowego, gdy:

• zostawiasz maszynę bez opieki
• zdejmujesz lub zakładasz części
• czyscisz maszynę

Niekładź niczego na rozruszniku nożnym.

Kontrola prędkości szycia

Rozrusznik nożny

Prędkość szycia można regulować rozrusznikiem nożnym.

Im mocniej naciskamy na rozrusznik, tym maszyna szyje szybciej.

Instrukcja obsługi:

Oznaczenie "O" na włączniku informuje, że maszyna jest wyłączona.

Dla urządzenia ze spolaryzowaną wtyczką (jeden pin szerszy od drugiego):

Aby zminimalizować ryzyko porażenia prądem, wtyczka tego rodzaju pasuje do gniazdka w jednym położeniu. Jeśli wtyczka nie wchodzi do końca, odwróć ją i spróbuj ponownie. Jeśli wtyczka nadal nie pasuje, wezwij wykwalifikowanego elektryka, aby zamontował odpowiednie gniazdko. Nie modyfikuj wtyczki w żaden sposób.

Rozrusznik nożny model 21361 jest używany do maszyny 625E (dot. tylko rynku USA).

Dźwignia szycia wstecz

Naciśnij na dźwignię szycia wstecz, aby rozpocząć szycie w przeciwnym kierunku.

Maszyna będzie szyła wstecz tak długo, jak trzymasz wciśnięty przycisk szycia wstecz.

① 3 0 2 1

Pokrętło regulacji docisku stopki

Aby zmienić docisk stopki, przekręć regulator docisku stopki.

Pokrętło regulacji docisku stopki powinno być ustawione na 3 podczas zwykłego szycia.

Zmniejsz docisk do 2 dla szycia aplikacji, cerowania lub fastrygowania.

Ustaw 1, gdy szyjesz szyfon, koronkę lub inne delikatne tkaniny.

① Znacznik pozycji

Opuszczanie ząbków transportera

Dźwignia opuszczania ząbków transportera znajduje się na tylnej części wolnego ramienia maszyny.

Przesuń dźwignię opuszczania ząbków transportera w kierunku strzałki na ilustracji, aby je obniżyć.

Przesuń dźwignię opuszczania ząbków w przeciwną stronę, zgodnie z ilustracją, aby je podnieść. Następnie przekręć koło zamachowe do siebie.

Ząbki transportera powinny być włączone podczas normalnego szycia.

① Dźwignia opuszczania ząbków transportera
② Podniesione ząbki transportera
③ Opuszczone ząbki transportera

Podnoszenie i opuszczanie stopki dociskowej

Możesz podnieść bądź opuścić stopkę za pomocą dźwigni stopki dociskowej.

Możesz unieść stopkę dociskową na ok. 1/4" (0.6 cm) wyżej niż jej normalna pozycja. Ułatwi to wymianę płytki ściegowej, jak również pozwoli umieścić grubszy materiał pod stopką.

① Stopka opuszczona
② Normalna górna pozycja
③ Maksymalna górna pozycja

Wymiana stopki dociskowej

Zdejmowanie stopki dociskowej:

Podnieś igłę do jej najwyższej pozycji, obracając kołem zamachowym do siebie. Unieś stopkę. Odczep stopkę, naciskając dźwignię, umieszczoną z tyłu uchwytu stopki.

① Dźwignia

UWAGA:

Przed wymianą uchwytu stopki zawsze upewnij się, że maszyna jest wyłączona.

Do wybranego ściegu użyj właściwej stopki.

Niewłaściwie dobrana stopka może uszkodzić igłę.

Montowanie stopki dociskowej:

Umieść stopkę dociskową w taki sposób, aby pręcik na stopce znajdował się dokładnie pod wycięciem na uchwycie stopki. Opuść uchwyt stopki, aby zablokować stopkę dociskową na właściwym miejscu.

② Wycięcie
③ Prét

Zakładanie i zdejmowanie uchwytu stopki dociskowej

OSTRZEŻENIE:

Przed wymianą uchwytu stopki zawsze upewnij się, że maszyna jest wyłączona.

Zdejmowanie uchwytu stopki:

Odkręć śrubę mocującą uchwyt stopki, a następnie zdejmij uchwyt.

Mocowanie uchwytu stopki:

Zrównaj otwór w uchwycie z otworem w trzpieniu.

Wprowadź śrubę, a następnie dokręć ją śrubokrętem, aby przymocować uchwyt.

① Śruba mocująca
② Uchwyt stopki
③ Otwór
④ Otwór w trzpieniu

Przed wymianą igły zawsze upewnij się, że maszyna jest wyłączona, a kabel zasilający odłączony.

Unieś igłę, używając koła zamachowego i opuść stopkę dociskową. Wyłącz maszynę.

1 Poluzuj śrubę mocującą igłę, kręcąc nią w przeciwną stronę do ruchu wskazówek zegara.

Usuń igłę z uchwytu.

① Śruba mocująca igłę

2 Umieść nową igłę w uchwycie spłaszczoną stronę do tyłu. Umieszczając igłę, wepchnij ją do góry, aż do trzpienia ograniczającego i mocno dokręć śrubę mocującą przy pomocy śrubokręta.

② Ograniczający trzpień

③ Spłaszczona strona

Aby sprawdzić, czy igła jest prosta, położ ją spłaszczoną stronę na płaskiej powierzchni (np. na szkle). Przerwa pomiędzy igłą a płaską powierzchnią powinna być równa na całej długości.

Nigdy nie używaj zgiętej igły.

④ Przerwa

Karta materiałów i igieł

Materiał Nić		Igła
Cienki	BatystŻorżetaTrykotOrganzaKrepa	Jedwab #80-100Bawełna #80-100Syntetyk #80-100	#9/65-11/75
Średni	PłótnoDżersejSuknoPolar	Jedwab #50Bawełna #50-80Syntetyk #50-80	#11/75-14/90
Ciężki	DżinsTweedDrelichPikowanie	Jedwab #30-50Bawełna #40-50Syntetyk #40-50	#14/90-16/100

Karta materiałów i igieł

• Do zwykłego szycia używaj igieł 11/75 lub 14/90.
• Cienkie igły i nici powinny być używane do szycia lekkich materiałów.
• Do grubych materiałów używaj grubej igły, aby przebić materiał bez strzępienia nici.
• Zawsze testuj dobór nici i igły na fragmencie testowym materiału, który będzie potem użyty do szycia.
• Podczas szycia powinno się stosować ten sam rodzaj nici do igły i do szpulki.

UWAGA:

Do szycia cienkich, rozciągliwych oraz syntetycznych tkanin używaj igły z niebieską końcówką (#990311000, sprzedawana osobno). Igła z niebieską końcówką zapobiega przepuszczaniu ściegów.

UWAGA:

Igły 3 x #14/90 znajdują się w kopercie (#639804000).

(A) ①

(B) ②

Ustawianie szpulki z nicią

Umieść szpulkę z nicią na trzpieniu, jak pokazano na ilustracji.

A: Umieść duży uchwyt na szpulkę i dociśnij nim szpulkę.

① Duży uchwyt na szpulkę

B: W przypadku użycia małej szpulki należy użyć małego uchwytu na szpulkę.

② Mały uchwyt na szpulkę

Dodatkowy trzpień na szpulkę

Użyj dodatkowego trzpienia na szpulkę, jeżeli potrzebujesz nawinąć szpulkę bez nawlekania maszyny podczas pracy.

Umieść dodatkowy trzpień na szpulkę w otworze.

Umieść podkładkę filcową i szpulkę z nicią na trzpieniu.

③ Dodatkowy trzpień na szpulkę
④ Podkładka filcowa
⑤ Otwór na dodatkowy trzpień

1 Przesuń zatrzask zwalniający pokrywę w prawo i usuń pokrywę bębenka.

① Zatrzask zwalniający płytkę
② Pokrywa bębenka

2 Wyjmij szpulkę z uchwytu.

③ Szpulka

Nawijanie szpulki

1 Pociągnij za koło zamachowe, aby odłączyć sprzęgło. ① Koło zamachowe
② Pociągnij za nić od szpulki. Poprowadź nić dookoła naprężacza szpulownika. ② Naprężacz nici
3 Przeciagnij nitkę przez otwór w szpulce (od środka na zewnątrz). Umieść szpulkę na szpulowniku, zgodnie z instrukcją na obrazku. ③ Szpulownik
4 Pchnij szpulkę w prawo.

UWAGA:

Nie dotykaj trzpienia szpulownika podczas nawijania nitki na szpulkę.

5 Trzymając wolny koniec nici w dłoni, naciśnij na rozrusznik nożny. Kiedy na szpulkę nawinie się kilka warstw nici, zatrzymaj maszynę i obetnij nić blisko szpulki.
6 Naciśnij ponownie na rozrusznik nożny. Kiedy szpulka będzie w pełni nawinięta, zatrzyma się automatycznie. Przywróć szpulownik do jego pierwotnej pozycji poprzez pchnięcie go w lewą stronę i obetnij nić, jak to pokazano na ilustracji.
7 Naciśnij na koło zamachowe, aby włączyć sprzęgło.

1

Umieszczanie szpulki

1 Umieść szpulkę w uchwycie szpulki z nicią wychodzącą przeciwnie do ruchów wskazówek zegara, jak pokazane na ilustracji.

① Nitka

2 Przeprowadź nitkę przez szczelinę na froncie bębenka. Następnie przesuń ją w lewo poprzez naprężacz w bębenku zgodnie z instrukcją na ilustracji.

② Szczelina

③ Naprężacz w bębenku

3 Wyciągnij nitkę przez boczną szczelinę w bębenku.

④ Boczna szczelina

4 Wyciągnij ok. 4" (10 cm) nitki, następnie zamocuj płytkę, osłaniającą szpulkę.

⑤ Nitka

⑥ Płytka, osłaniająca szpulkę

Przed rozpoczęciem nawlekania:

Kręcąc kołem zamachowym w swoim kierunku, unieś szarpak do jego najwyższej pozycji.

Podnieś stopkę dociskową.

1 Przeprowadź nitkę przez górny prowadnik zgodnie ze wskazówkami, a następnie wprowadź ją w prawy kanał.

① Prowadnik nici
② Prawy kanał

2 Poprowadź nitkę pod osłoną napręzacza.

Następnie przeciągnij nić wzdłuż lewego kanału.

③ Ośłona naprężacza
④ Lewy kanał

3 Mocno przeciągnij nitkę przez szarpak w kierunku od prawej do lewej.
⑤ Szarpak
4 Następnie przeciągnij nić w dół wzdłuż lewego kanału i przez dolną prowadnicę nici. Poprowadź nić od prawej strony prowadnika nici igielnicy do lewej strony.
⑥ Prowadnik nici igielnicy
5 Nawlecz igłę, przeciągając nić od frontu do tyłu lub przy pomocy nawlekacza igły (patrz następną stronę).

1

1 Unieś igłę do jej najwyższej pozycji i obniż stopkę dociskową. Naciśnij do oporu na dźwignię nawlekacza.
Haczyk przejdzie od tyłu przez ucho igielne.
① Dźwignia nawlekacza

2 Poprowadź nić od lewej strony wokół prowadnika i pod haczykiem.

② Prowadnik

③ Haczyk

3 Powoli unieś dźwignię nawlekacza, trzymając końcówkę nici ręką.

Pętelka z nicią jest wypychana przez ucho igielne.

4 Wyciągnij końcówkę nici przez ucho igielne.

1

Wyciąganie nici z bębenka

Podnieś stopkę dociskową i delikatnie przytrzymaj górną nitkę lewą ręką.

① Nitka górna

2 Przekręć kołem zamachowym do siebie. Wykonaj jeden pełen obrót. Wyciągnij nić bębenkową, ciągnąc za górną nitkę, tak jak przedstawiono na ilustracji.

① Nitka górna

② Nić bębenkowa

3 Wyciągnij 10 cm (6") obu nici pod stopką, a następnie przeciągnij je do tyłu stopki dociskowej.

Ustaw igłę w najwyższej pozycji.

Pokrętło wyboru ściegu

Przekręć pokrętłem wyboru ściegu, aby symbol pożądanego wzoru zrównał się ze znacznikiem.

① Pokrętło wyboru ściegu
② Znacznik

OSTRZEŻENIE:

Aby uniknąć uszkodzenia igły lub tkaniny, nie zmieniaj ściegu, gdy igła jest wbita w materiał.

Aby szyć ściegami elastycznymi, należy ustawić pokrętło wyboru ściegu na wartość S.S.

③ Wzory ściegów elastycznych

Pokrętło regulacji długości ściegu

Przekręć pokrętłem regulacji długości ściegu, aby zrównać pożadaną cyfrę długości ściegu ze znacznikiem. Im wyższa cyfra, tym dłuższy ścieg. Znak "☐" pokazuje zakres wartości optymalnych podczas szycia dziurki.

④ Znacznik
⑤ Pokrętło regulacji długości ściegu

Regulacja ściegów elastycznych

Jeśli ścieg elastyczny jest nierówny, możesz go skorygować za pomocą pokrętła długości ściegów.

Jeśli ściegi są rozciągnięte, przekręć pokrętło na “-”.

Jeśli ściegi są zagęszczone, przekręć pokrętło na “+”.

q 5 4 3 2 1 W 5 4 3 2 1 0

Pokrętło regulacji szerokości ściegu

Przekręć pokrętłem regulacji szerokości ściegu, aby ustawić pożądaną wartość poprzez zrównanie jej ze znacznikiem. Im wyższa cyfra, tym szerszy ścieg.

q Pokrętło regulacji szerokości ściegu

w Znacznik

Aby uniknąć uszkodzenia igły lub tkaniny, nie zmieniaj ściegu, gdy igła jest wbita w materiał.

5 4 2 2 1 0 ↓ ↓

Regulacja położenia igły

Pozycja igły dla ściegów prostych może być regulowana pokrętłem regulacji szerokości ściegu od centralnej (5) do lewej pozycji igły (0).

Regulacja naprężenia nici

Automatyczne naprężenie nici

Maszyna jest wyposażona w automatyczną kontrolę naprężenia nici, która obejmuje szeroki zakres szycia. Dla szycia ogólnego ustaw pokrętło naprężenia na "A".

① Pokrętło naprężacza

Właściwe naprężenie:

Idealny ścieg uzyskujemy wtedy, gdy nitka dolna i górna wiążą się między dwoma warstwami materiału.

Przy idealnym zygzaku nić bębenkowa nie powinna być widoczna na wierzchniej stronie materiału, zaś nić od igły powinna być delikatnie widoczna na spodniej stronie materiału.

② Nić od igły (Nitka górna)
③ Nić bębenkowa (Nitka dolna)
④ Wierzchnia strona materiału
⑤ Spodnia strona materiału

Naprężenie nici od igły jest zbyt duże:

Nić bębenkowa pojawia się na wierzchniej stronie materiału. Zmniejsz naprężenie nici od igły poprzez przestawienie pokrętła na niższą wartość.

Napreżenie nici od igły jest zbyt male:

Nicć od igły pojawia się na spodniej stronie materiału. Zwiększ naprężenie nici od igły poprzez przestawienie pokrętła na wyższą wartość.

CZEŚĆ 3. SZYCIE PODSTAWOWE

Szycie ściegiem prostym

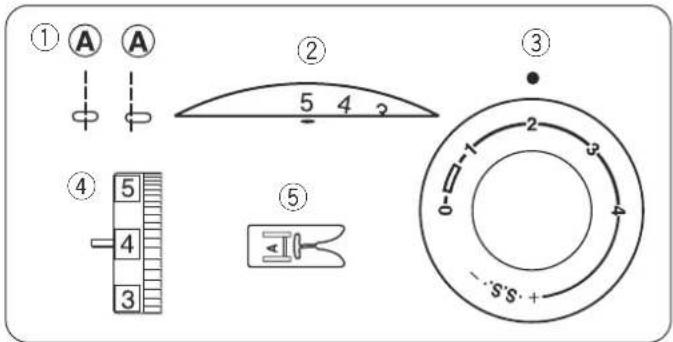

Ustawienia maszyny:

① Wzór ściegu: A
② Szerokość ściegu: 0 lub 5
③ Długość ściegu: 1.5 – 4
④ Napreżenie nici: 2 – 6
⑤ Stopka dociskowa: Uniwersalna

① A A ② 5 4 3 ③ ④ 5 4 3 ⑤ -1 2 3 - S S + -·S·+

Podnieś stopkę i umieść materiał pod stopką dociskową.

Obniż igłę w tkaninę.

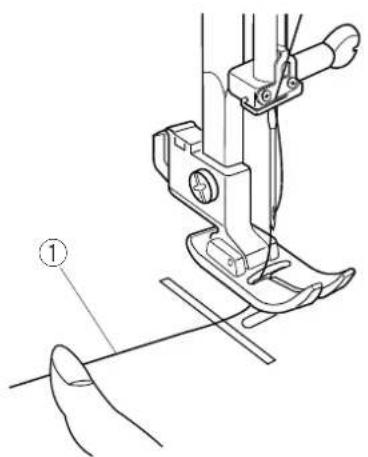

Pociągnij nitkę do tyłu i opuść stopkę. Naciśnij rozrusznik nożny.

UWAGA:

Jeśli szyjesz stopką do obszywania dziurki, pociągnij nitkę w lewo.

Aby zamocować początek ściegu, najpierw wykonaj kilka ściegów wstecz i szyj prosto.

Zmiana kierunku szycia

Zatrzymaj maszynę i, kręcąc kołem zamachowym w swoim kierunku, obniż igłę w materiał. Podnieś stopkę dociskową.

Obróć materiał wokół igły, aby ustawić pożądany kierunek szycia.

Opuść stopkę dociskową i kontynuuj szycie.

Zakończenie szycia

Aby zamocować koniec ściegu, naciśnij dźwignię szycia wstecz i zrób kilka ściegów do tyłu.

Podnieś stopkę dociskową, a następnie usuń szyty materiał, pociągając jednocześnie nici do tyłu.

Pociągnij nici do góry w kierunku obcinacza nici. Pozostanie długość nitki, odpowiednia dla rozpoczęcia kolejnego szycia.

① Obcinacz nici

Linie pomocnicze na płytce ściegowej

Linie pomocnicze na płytce ściegowej pomagają zachować odpowiednią odległość od krawędzi materiału. Numery na płytce ściegowej wskazują odległość pomiędzy centralną pozycją igły a linią pomocniczą.

① Linie pomocnicze

Numer	15	20	4/8	5/8	6/8
Odległość (cm)	1.5	2.0		1.3	1.6	1.9
Odległość (cal)				1/2	5/8	3/4

Obrót na igle pod kątem prostym

Za pomocą prowadnicy kątowej możesz zachować odległość 5/8" (1.6 cm) od krawędzi podczas szycia pod kątem prostym.

Aby obrócić materiał pod kątem prostym, zatrzymaj maszynę, następnie podnieś stopkę z igłą wbitą w materiał i obróć materiał tak, aby jego krawędź zrównała się z linią pomocniczą 5/8" (1.6 cm).

Opuść stopkę dociskową i rozpocznij szycie w nowym kierunku.

② Prowadnica kątowa

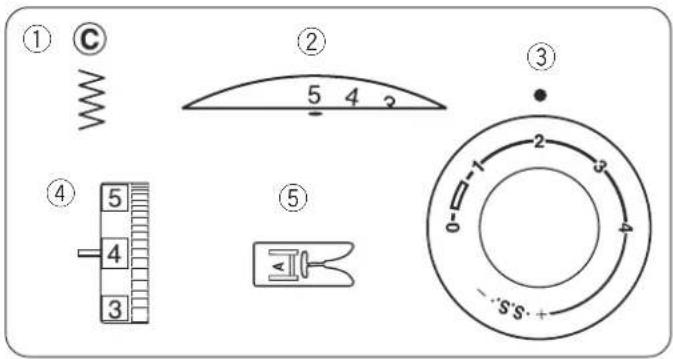

① Wzór ściegu: C
② Szerokość ściegu: 1 – 5
③ Długość ściegu: 0.5 – 3
④ Napreżenie nici: 2 – 5
⑤ Stopka dociskowa: Uniwersalna

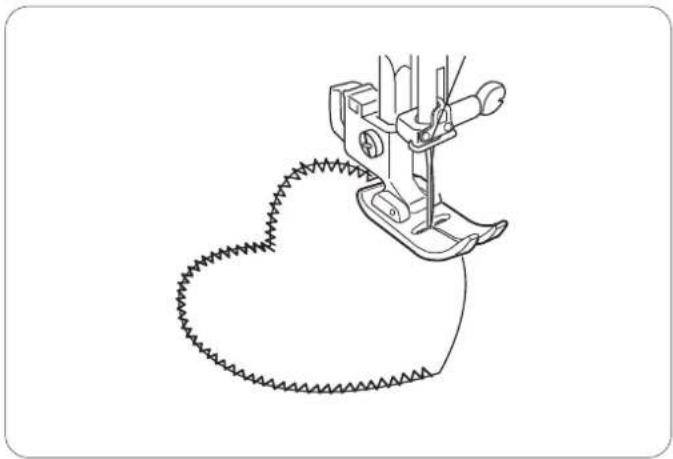

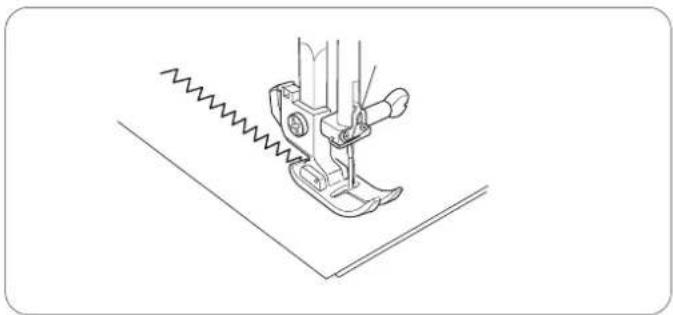

Standardowy zygazak jest używany do obrzucania materiałów, przyszywania guzików itp.

Dostosuj długość ściegu do własnych potrzeb.

UWAGA:

Aby zapobiec marszczeniu elastycznych materiałów, takich jak trykot i dzianina, użyj stabilizatora.

① C ② 5 4 3 ③ ④ 5 4 3 ⑤ 0-1 2 3 S'S+

Obrzucanie

Ustawienia maszyny

① Wzór ściegu: C
② Szerokość ściegu: 5
③ Długość ściegu: 1 – 2
④ Napreżenie nici: 3 – 7
⑤ Stopka dociskowa: Uniwersalna

Ścieg, który idealnie sprawdza się przy szyciu tych materiałów, które mają tendencję do mocnego strzepienia się. Przyłoż krawędź materiału do prowadnika na stopce i szyj, prowadząc materiał wzdłuż prowadnicy.

① G 5 4 2 ② ③ ④ 5 4 3 ⑤ + S.S. 4 ε 1 2

Ścieg dziany

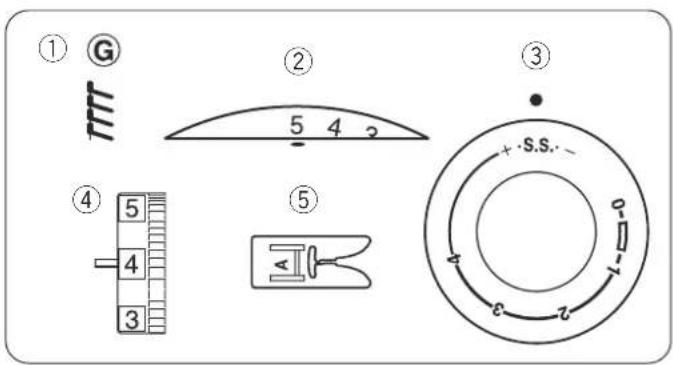

Ustawienia maszyny

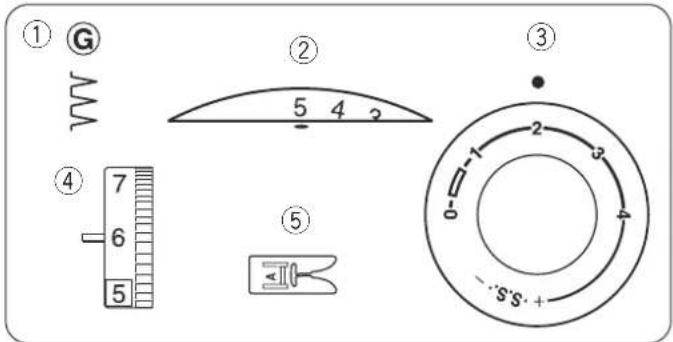

① Wzór ściegu: G
② Szerokość ściegu: 5
③ Długość ściegu: S.S.
④ Napreżenie nici: 3 – 7
⑤ Stopka dociskowa: Uniwersalna

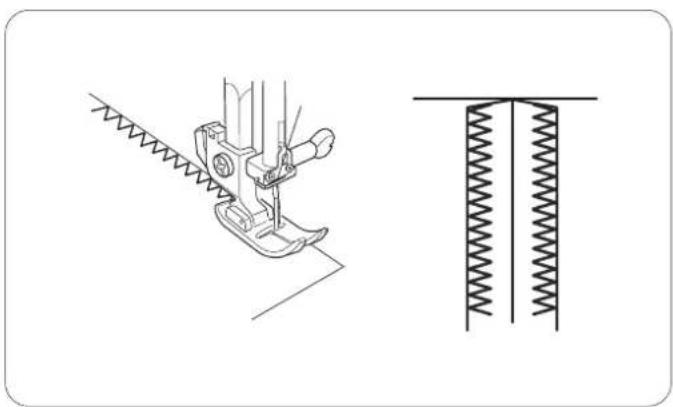

Ścieg ten jest idealny dla szycia materiałów rozciągliwych, ponieważ zapewnia największą elastyczność i wytrzymałość.

Ścieg trykotowy (Wielokrotny zyzgazak)

Ustawienia maszyny

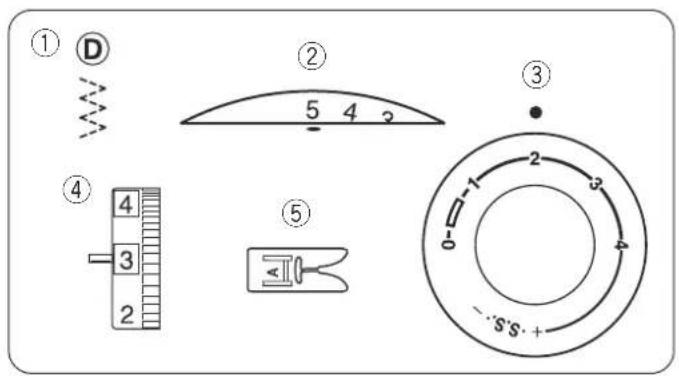

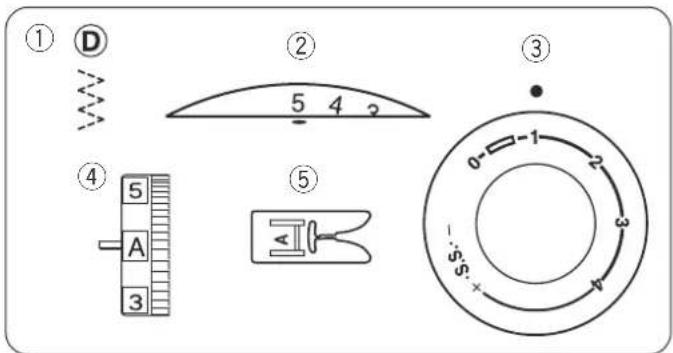

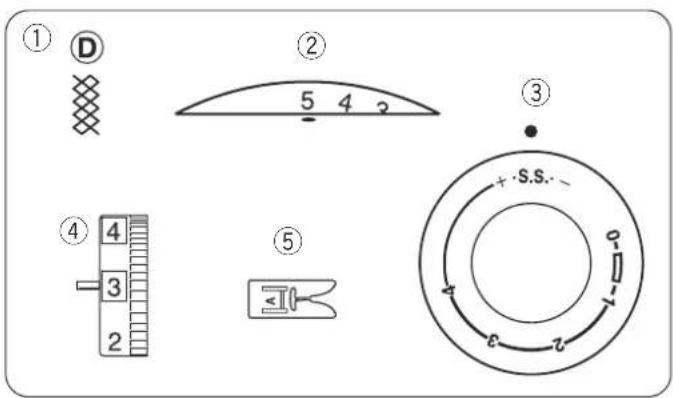

① Wzór ściegu: D
② Szerokość ściegu: 3 - 5
③ Długość ściegu: 0.5 – 1.5
④ Napreżenie nici: 3 – 6
⑤ Stopka dociskowa: Uniwersalna

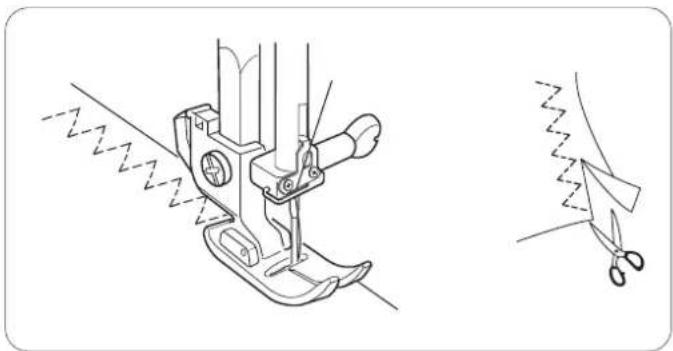

Ten ścieg jest używany do obrzucania krawędzi syntetycznych oraz elastycznych materiałów z tendencją do marszczenia się.

Szyj z odległością 5/8" (1.6 cm) od krawędzi. Po szyciu przytnij nadmiar materiału przy samym ściegu.

Ścieg jest również doskonały do zszywania rozdarć.

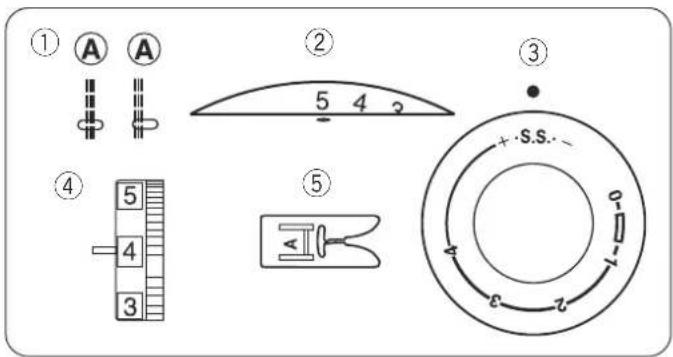

① Wzór ściegu: A
② Szerokość ściegu: 0 lub 5
③ Długość ściegu: S.S.
④ Napreżenie nici: 2 – 5
⑤ Stopka dociskowa: Uniwersalna

Wzór jest szyty dwoma ściegami do przodu i jednym ściegiem do tyłu, tworząc mocny i trwały ścieg, który jest polecany do szycia elastycznych materiałów. Użyj go, by wzmocnić ścieg w kroku lub pod pachami.

Ścieg ten świetnie się sprawdzi przy szyciu toreb i plecaków.

Prowadź tkaninę ostrożnie podczas szycia.

① C ② 5 4 2 ③ ④ 5 4 3 ⑤ S.S. + - 1 2 3

Wzmocniony zygzak

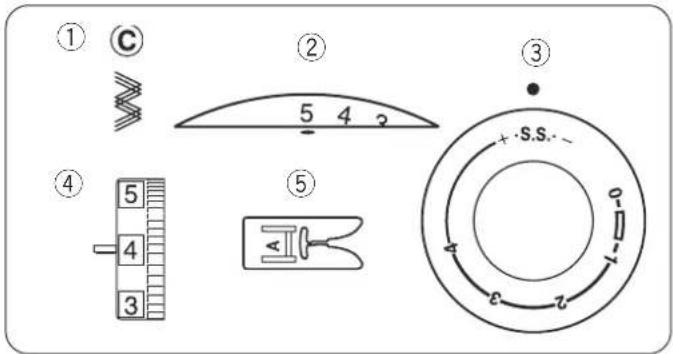

Ustawienia maszyny

① Wzór ściegu: C
② Szerokość ściegu: 2 – 5
③ Długość ściegu: S.S.
④ Napreżenie nici: 2 – 5
⑤ Stopka dociskowa: Uniwersalna

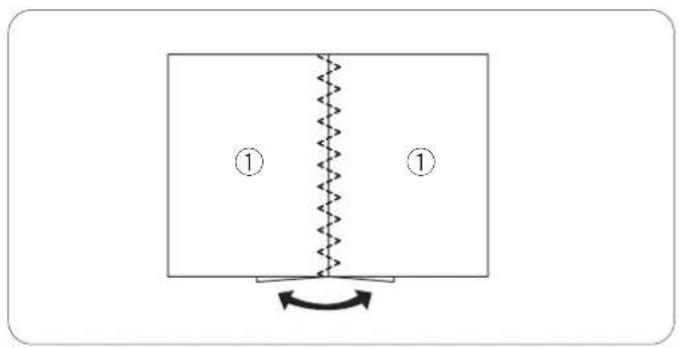

Ten ścieg stosuje się przy szyciu materiałów elastycznych zamiast zwykłego zygżaka.

Ścieg ten również można użyć jako ścieg ozdobny.

Przyszywanie guzików

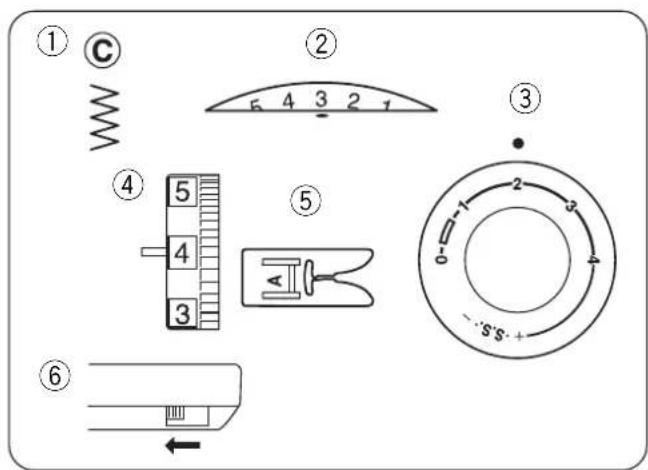

Ustawienia maszyny

① Wzór ściegu:

C

② Szerokość ściegu:

Dostosuj w razie potrzeby

③ Długość ściegu:

Dowolna

④ Napreżenie nici:

3-7

⑤ Stopka dociskowa:

Uniwersalna

⑥ Ząbki transportera:

Obniżone

Wyciągnij nitkę z igły. Dostosuj szerokość ściegu tak, aby igła wchodziła do otworów w guziku.

Obracając ręką kołem zamachowym, sprawdź, czy igła wchodzi do otworów guzika.

Opuść stopkę, aby przytrzymać guzik w miejscu.

Otwory w guziku powinny być dostosowane do otworów w stopce.

Aby przyszyć guzik na słupku, wprowadź szpilkę na stopce. Upewnij się, że igła wchodzi w obydwa otwory guzika.

① Szpilka

Nawlecz ponownie igłę, wykonaj 10 ściegów, na początku obcinając górną i dolną nitkę.

Podnieś stopkę dociskową i wyjmij tkaninę. Obetnij nici, pozostawiając około 8" (20 cm) zapasu.

Przełoż dolną nitkę przez jeden z otworów w guziku i nawiń ją na trzon.

Przeciągnij dolną nitkę na lewą stronę materiału i zawiąż ją.

② Nitka górna
③ Nitka dolna

UWAGA:

Po zakończeniu szycia należy podnieść ząbki transportera.

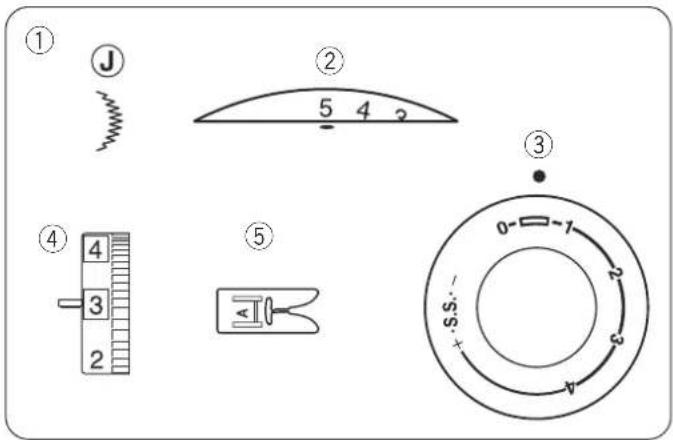

① Wzór ściegu:
② Szerokość ściegu: 4–5
③ Długość ściegu: 0.5–1
④ Napreżenie nici: 1 – 5
⑤ Stopka dociskowa: Do obszywania dziurek J

① Ustaw pokrętło wyboru ściegu “1”. Zaznacz długość dziurki na materiale. Umieść tkaninę pod stopką. Pociągnij górną i dolną nitkę w lewo. Ustaw stopkę tak, aby znacznik ② i znacznik ① były obok siebie.
① Znacznik początkowy
② Górny znacznik
③ Nitka górna
④ Nitka dolna

UWAGA:

Skala na stopce jest wykonana w centymetrach.

2 Szyj do przodu, dopóki nie osiągniesz końca planowanej dziurki. Zakończ szycie lewej strony.

3 Ustaw igłę w najwyższej pozycji. Ustaw pokrętło wyboru ściegu “☐”. Wykonaj 5 ściegów, następnie zatrzymaj szycie na prawej stronie.

4 Ustaw igłę w najwyższej pozycji. Ustaw pokrętło wyboru ściegu "☐". Szyj tak długo, aż nie osiągniesz znacznika początku dziurki.

5 Ustaw igłę w najwyższej pozycji. Ustaw pokrętło wyboru ściegu “☐”. Wykonaj 5 ściegów i zatrzymaj maszynę. Ustaw pokrętło długości ściegu na “0”, a pokrętło wyboru ściegu na ścieg prosty i przeszyj kilka ściegów wzmacniających.

6 Podnieś stopkę i igłę. Usuń materiał i obetnij nitki. Umieść szpilkę zaraz pod fastrygą, aby zapobiec przypadkowemu przecięciu ściegu. Ostrożnie zrób otwór rozpruwaczem.

⑤ Nitka górna

⑥ Nitka dolna

Regulowanie gęstości ściegów w dziurce:

Gęstość dziurki można regulować pokrętłem regulacji długości ściegu, ustawiając go pomiędzy "＝".

⑦ Gęstsza dziurka

⑧ Rzadsza dziurka

Obrzucanie dziurki z kordu Ustawienia maszyny

① Wzór ściegu:
② Szerokość ściegu: 4–5
③ Długość ściegu: 0.5–1
④ Napreżenie nici: 1 – 5
⑤ Stopka dociskowa: Do obszywania dziurek J

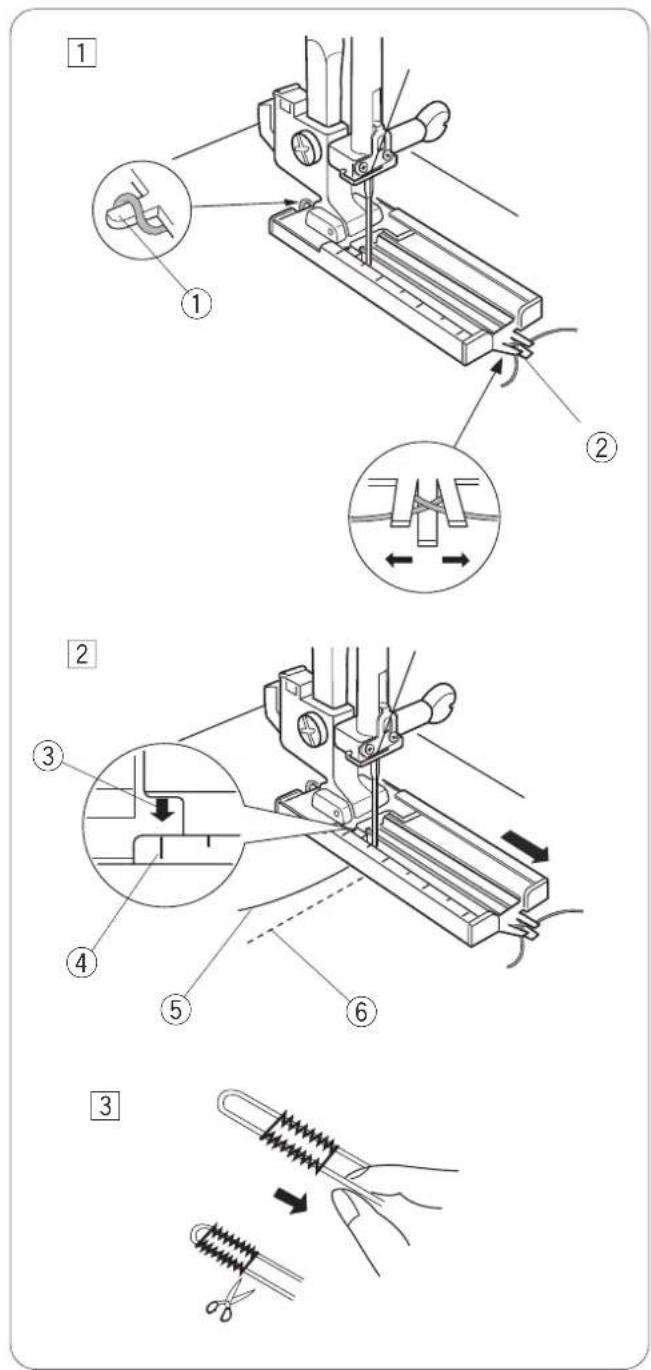

1 Podnieś stopkę do obszywania dziurki, założ kord na bolec znajdujący się z tyłu stopki.

Przeciagnij oba końca kordu pod stopką do siebie przez wyżłobienie w przedniej części stopki. Zaczep oba końca kordu o widelki, umieszczone z przodu stopki.

① Bolec
② Widełki

② Pociągnij górną i dolną nitkę delikatnie w lewo. Ustaw stopkę tak, by znacznik ④ na stopce zrównał się ze znacznikiem ③.

③ Znacznik początkowy
④ Znacznik na stopce
⑤ Nitka górna
⑥ Nitka dolna

Obniż igłę do materiału w miejscu, gdzie chcesz zacząć obszywanie dziurki.

Uruchom maszynę, aby szyła dziurkę ponad kordem.

Szycie dziurki z kordem przebiega tak samo, jak szycie zwykłe dziurki.

3 Pociągnij lewy koniec kordu, aby zacieśnić dziurkę, następnie odetnij wystające końca.

Otwórz dziurkę zgodnie z instrukcją na stronie 24.

① A ② 5 4 3 ③ ④ 5 A 3 ⑤ 2 1 3 0 - S S + - S S +

Wszywanie zamka

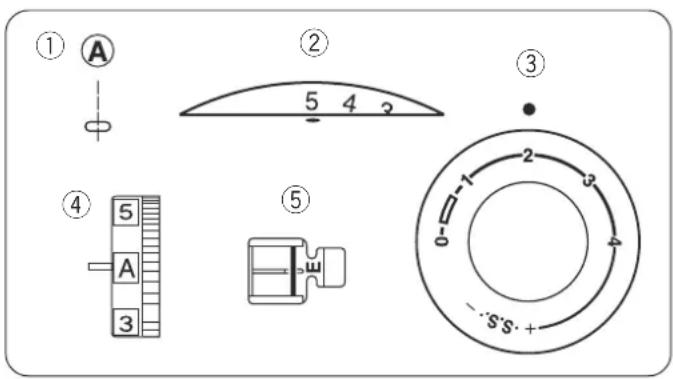

Ustawienia maszyny

① Wzór ściegu: A
② Szerokość ściegu: 5
③ Długość ściegu: 1.5 – 4
④ Napreżenie nici: 3 – 6
⑤ Stopka dociskowa: Do wszywania zamków E

Mocowanie stopki do zamków

A: Aby przyszyć lewą stronę zamka, przymocuj stopkę po prawej stronie drążka.
B: Aby przyszyć prawą stronę zamka, przymocuj stopkę po lewej stronie drążka.

① Mocowanie
② Drążek

Przygotowanie materiału

① Dodaj 3/8" (1 cm) do długości zamka. Będzie to całkowita długość otwarcia.

① Prawa strona materiału
② 3/8" (1 cm)
③ Długość otwarcia
④ Długość zamka
⑤ Suwak
⑥ Ząbki zamka
⑦ Taśma zamka
⑧ Lewa strona materiału
⑨ Koniec otwarcia zamka

2 Położ materiał prawymi stronami do siebie i wyszyj zakończenie zamka, zostawiając tolerancję ok. 5/8" (2 cm) od prawej krawędzi do dolnej części zamka. Wykonaj ściegi wsteczne, aby wzmocnić szew. Zmień długość ściegu na "4", ustaw naprężenie nici na "1" sfastryguj okolice otwarcia zamka.

⑩ 5/8" (2 cm)
⑪ Fastryga
⑫ Ściegi wsteczne
⑬ Koniec otwarcia zamka
⑭ Szwy

1

1 Zamontuj stopkę do wszywania zamka, mocując ją po prawej stronie drążka stopki. Odwiń zapas dla szwu po lewej stronie. Zwiń spód zapasu tak, aby zakładka miała 1/8" (0.3 cm) marginesu.

① Spodnia warstwa
② Koniec otwarcia zamka
③ Ząbki zamka
④ Margines 1/8" (0.3 cm)
⑤ Górna warstwa
⑥ Rozmiar otwarcia
⑦ Złożona krawędź
⑧ Fastryga

2 Przyłoż ząbki zamka tuż przy pozostawionym marginesie i przyfastryguj taśmę zamka do spodniej warstwy tkaniny. Wyrównaj zamek do marginesu. Przywróć domyślne naprężenie nici i długość ściegu. Przeszyj zamek na całej długości taśmy.

3 Zatrzymaj szycie 2" (5 cm) przed suwakiem zamka. Opuść igłę, podnieś stopkę. Otwórz zamek, by zrobić miejsce na dalsze szycie.

⑨ Suwak
⑩ 2" (5 cm)

4 Wyjmij tkaninę spod stopki i zapnij zamek. Rozlóż górną warstwę tkaniny i położ płasko na zamku. Przyfastryguj taśmę zamka, szyjąc po warstwie wierzchniej.

⑪ Fastryga
⑫ Taśma zamka

5

⑤ Podnieś i zdejmij stopkę, przymocuj ją na lewej części drążka stopki.

Zacznij szyć, rozpoczynając od miejsca pod zamkiem, szyj około 3/8" (1 cm) od fastrygi.

Obróć tkaninę o 90 stopni i przeszyj zamek. Zanim przeszyjesz cały zamek, zatrzymaj maszynę z opuszczoną igłą i podnieś stopkę. Następnie zdejmij część fastrygi przy pomocy rozpruwacza.

6 Otwórz zamek na kilka centymetrów, by ułatwić przeszycie. Następnie przeszyj kilka ściegów wstecz, by zabezpieczyć ścieg przed rozpruciem. Po uszyciu obydwu stron zamka zdejmij fastrygę przy pomocy rozpruwacza.

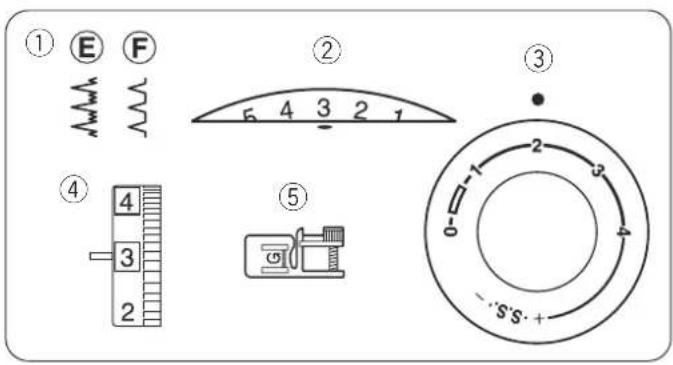

① Wzór ściegu: E lub F
② Szerokość ściegu: 2 – 3
③ Długość ściegu: 2 – 3
④ Napreżenie nici: 1–4
⑤ Stopka dociskowa: Do ściegu krytego G

1

1 Przy grubych tkaninach z tendencją do strzępienia musisz najpierw obrzucić krawędzie.

Gdy szyjesz cienki lub średni materiał, zwiń go do środka, jak pokazano na ilustracji obok.

Zwiń materiał lewą stronę materiału do góry pozostawiając 1/8" (0.5 cm) tolerancji.

① Lewa strona materiału
② 1/4" (0.5 cm)
③ Ciężki materiał
④ Cienki lub średni materiał

② Ustaw materiał tak, by igła po lewej stronie delikatnie wkuwała się tylko w samą krawędź zagięcia. Opuść stopkę.

3 Przekręć śrubę, by ustawić prowadnik wzdłuż zagiętej krawędzi. Ustaw materiał tak, by igła delikatnie wbijała się w zagięty materiał. Jeśli igła wbija się za głęboko, przesuń prowadnik delikatnie w lewo. Jeśli igła nie trafia w zagięcie, przesuń prowadnik delikatnie w prawo. Szyj powoli, prowadząc krawędź zagięcia wzdłuż prowadnika.

⑤ Śruba
⑥ Prowadnik
⑦ Zagięta krawędź

4 Otwórz zgięty materiał i przeprasuj go.

⑧ Prawa strona materiału

UWAGA:

Jeśli igła wbija się zbyt daleko po lewej stronie, ściegi będą widoczne na wierzchniej stronie materiału.

CZEŚĆ 5. ŚCIEGI DEKORACYJNE

Dekoracyjny ścieg satynowy

Ustawienia maszyny

① Wzór ściegu: J
② Szerokość ściegu: 3 – 5
③ Długość ściegu: 0.5 – 1
④ Napreżenie nici: 1 – 4
⑤ Stopka dociskowa: Uniwersalna

Przetestuj ustawienie odpowiedniej gęstości ściegu na skrawku materiału przed szyciem. Aby uzyskać delikatny ścieg na tkaninie, takiej jak np. szyfon, wykonaj jedną warstwę ściegów, używając stabilizatora, jeśli jest potrzebny. Zmniejsz naprężenie nitki górnej, aby uzyskać lepszy ścieg.

Dekoracyjny ścieg elastyczny

Ustawienia maszyny

① Wzór ściegu: A – J
② Szerokość ściegu: 3 – 5
③ Długość ściegu: S.S.
④ Napreżenie nici: 1 – 4
⑤ Stopka dociskowa: Uniwersalna

Używaj elastycznych ściegów dekoracyjnych, aby nadać materiałowi wyjątkowego wygląda.

Ostrożnie poprowadź tkaninę podczas szycia.

① D ② 5 4 2 ③ ④ 4 3 2 ⑤ + S.S.- 0 1 2 3

Szachownica

Ustawienia maszyny

① Wzór ściegu: D
② Szerokość ściegu: 3 – 5
③ Długość ściegu: S.S.
④ Napreżenie nici: 1 – 4
⑤ Stopka dociskowa: Uniwersalna

Wybierz miękki, cienki materiał, jak np. batyst, kraciasta bawełna czy challis. Utnij materiał trzykrotnie szerszy niż projektowana szerokość.

Ustaw długość ściegu na "4", a napreżenie nici na "1".

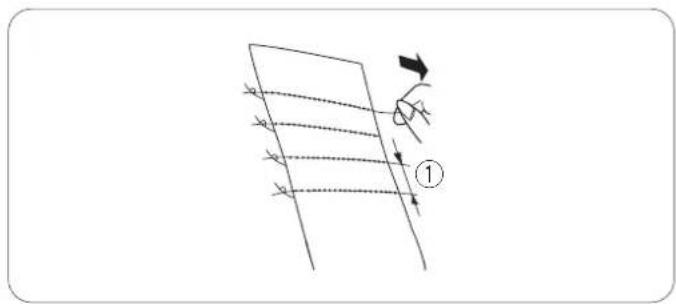

Szyj ściegiem prostym w odległości 3/8" (1 cm) od siebie, w poprzek obszaru, który ma być pomarszczony.

①3/8" (1 cm)

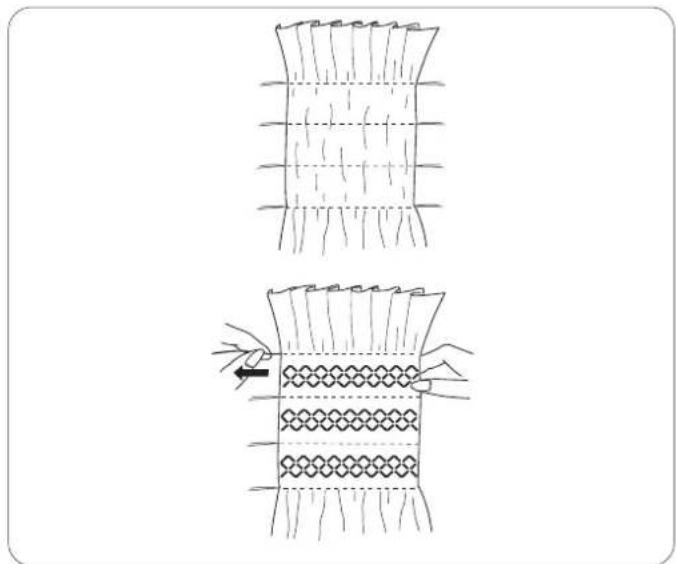

Związ nici wzdłuż jednej krawędzi. Pociągnij za nici od bębenka, aby zmarszczyć materiał.

Przywróć pierwotne ustawienia naprężenia nici.

Szyj ściegiem dekoracyjnym pomiędzy liniami ściegów prostych.

Wyciągnij nici ściegu prostego.

① A ② 5 4 3 ③ ④ 5 4 3 ⑤ 0-1 2 3 4 -·S·S·+

Szczypanki

Ustawienia maszyny

① Wzór ściegu: A
② Szerokość ściegu: 0 lub 5
③ Długość ściegu: 1.5 – 3
④ Napreżenie nici: 2 – 6
⑤ Stopka dociskowa: Do ściegu krytego G

Złoż materiał spodnimi warstwami do siebie. Obniż igłę w złożony materiał na ok. 0.1 – 0.2 cm. Opuść stopkę i przekręć śrubę tak, aby wyrównać prowadnicę na stopce ze złożoną krawędzią.

Szyj prowadząc krawędź zgięcia po prowadnicy na stopce.

Otwórz materiał i zaprasuj zakładki.

① Śruba
② Prowadnica
③ Złożona krawędź

① G 5 4 2 ② ③ ④ 7 6 5 ⑤ 0-1 2 3 4 S'S+

Ścieg muszelkowy

Ustawienia maszyny

① Wzór ściegu: G
② Szerokość ściegu: 5
③ Długość ściegu: 2 – 3
④ Napreżenie nici: 6 - 8
⑤ Stopka dociskowa: Uniwersalna

Użyj lekkiego materiału jak np. trykot. Zrób zakładkę i przeszyj po skosie.

Pozwól by igła przechodziła tak, aby tworzyć krawędź w kształcie muszelki.

Otwórz materiał i zaprasuj zakładki na jedną stronę.

UWAGA:

Zwiększ naprężenie nici górnej, aby uzyskać wyraźny wzór.

① H 5 4 2 ② ③ ④ 4 3 2 ⑤ -1 2 3 4 -·S·S·+ * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *

Wiązanka

Ustawienia maszyny

① Wzór ściegu: H
② Szerokość ściegu: 3 – 5
③ Długość ściegu: 1 – 3
④ Napreżenie nici: 1 – 4
⑤ Stopka dociskowa: Uniwersalna

Użyj tego ściegu, aby połączyć dwa kawałki materiału, stworzyć ażurowy wygląd i dodać interesujący ścieg. Zwiń krawędzie materiału na około 1/2" (1.3 cm) i przeprasuj. Zepnij krawędzie z papierem, pozostawiając między krawędziami odstęp 1/8" (0.3 cm).

① Papier

Szyj powoli prowadząc materiał tak, aby igła złapała zwinięty fragment po obu stronach. Po zakończeniu szycia zdejmij papier.

① Wzór ściegu: D
② Szerokość ściegu: 5
③ Długość ściegu: 1 – 3
④ Napreżenie nici: 1 – 4
⑤ Stopka dociskowa: Uniwersalna

① ①

Umieść 2 kawałki materiału prawymi stronami do siebie. Szyj wzdłuż krawędzi ściegiem prostym. Otwórz szwy na płasko i złóż naddatek szwu.

Umieść tkaninę pod stopką tak, aby linia szwu była spasowana ze środkiem stopki na szerokości. Obniż stopkę i zszyj materiał wzdłuż linii szwu.

① Prawa strona tkaniny

① C ② 5 4 2 ④ A 3 2 ⑤ ③ ⑥ 0-1 2 3 1 2 S.

Aplikacja

Ustawienia maszyny

① Wzór ściegu: C
② Szerokość ściegu: 3 – 5
③ Długość ściegu: 0.5 – 1
④ Napreżenie nici: 1 – 4
⑤ Stopka dociskowa: Uniwersalna
⑥ Docisk stopki: "2"

Umieść aplikację na materiale i sfastryguj ją w danym miejscu. Opuść igłę na zewnętrznej krawędzi aplikacji. Prowadź materiał aplikacji tak, aby igła, poruszając się w prawo, przechodziła przez krawędź aplikacji.

Zmiana kierunku szycia:

W miejscu, gdzie konieczna jest zmiana kierunku szycia, wbić igłę w materiał, podnieść stopkę, przekręcić materiał i opuścić stopkę.

UWAGA:

Po zakończeniu szycia, ustaw docisk stopki na "3"

CZEŚĆ 6. KONSERWACJA MASZYNY

OSTRZEŻENIE:

Przed rozpoczęciem czyszczenia wyłącz zasilanie i wyjmij wtyczkę z kontaktu.

UWAGA:

Nie demontuj maszyny w sposób inny niż opisany w tej części instrukcji.

Obudowę należy czyścić delikatną ściereczką oraz delikatnym mydłem.

Czyszczenie chwytacza i ząbków transportera

1

① Zdejmij igłę oraz stopkę. Za pomocą śrubokrętu odkręć śrubę, mocującą płytkę ściegową. Zdejmij płytkę ściegową i wyciągnij szpulkę. ① Śrubokręt

2 Unieś bębenek i wyjmij go. ② Bębenek

3 Wyczyść bębenek za pomocą delikatnej suchej ściereczki.

4 Wyczyść ząbki transportera i chwytacz za pomocą pędzelka. ③ Pędzelek ④ Ząbki transportera

5 Przetrzyj chwytacz suchą, delikatną ściereczką. ⑤ Chwytacz

UWAGA:

W tym celu możesz użyć odkurzacza.

1

① Włóż bębenek do chwytacza.

2 Zamocuj bębenek tak, by wybrzuszenie na bębenku dopasowało się do stopera.

① Wybrzuszenie

② Stoper

3 Zamocuj bębenek.

Zamontuj płytkę ściegową, dopasowując otwory w płytce do wypustek. Dokręć mocno śrubę, używając śrubokręta.

③ Otwory

④ Śruba

Rozwiązywanie problemów

Błąd	Przyczyna	Strona
Pęka górna nitka	1. Igła została niewłaściwie nawleczona.2. Napreżenie nici górnej jest zbyt duże.3. Igła jest wykrzywiona lub stępiona.4. Igła została niewłaściwie założona.5. Nitka górna i dolna nie zostały przeciągnięte do tyłu i nie zostały prawidłowo umieszczone pod stopką na początku szwu.6. Po zakończeniu szycia materiał nie został przeciągnięty do tyłu.7. Grubość nici jest niewłaściwie dobrana do igły.	Str. 12Str. 17Str. 8Str. 8Str. 8Str. 18Str. 8
Pęka dolna nitka	1. Nić od szpulki jest niewłaściwie nawleczona w bębenku.2. W okolicach bębenka nagromadziły się strzępki nici.3. Szpulka jest uszkodzona lub nie obraca się płynnie.4. Nić dolna nie jest prawidłowo nawinięta na szpulkę	Str. 11Str. 35Wymień szpulkęNawiń szpulkę na nowo
Igła łamie się	1. Igła została żle zamocowana.2. Igła jest wykrzywiona lub stępiona.3. Śruba mocująca igłę nie jest wystarczająco dokręcona.4. Stopka nie została prawidłowo dobrana.5. Po zakończeniu szycia materiał nie został przeciągnięty do tyłu.6. Igła jest zbyt cienka w stosunku do szytego materiału.	Str. 8Str. 8Str. 8Użyj odpowiedniej stopkiStr. 18Str. 8
Tworzą się pętelki	1. Napreżenie nici górnej jest zbyt słabe.2. Rozmiar igły nie jest odpowiedni dla nici.	Str. 17Str. 8
Przeskakiwanie ściegu	1. Igła została żle zamocowana.2. Igła jest wykrzywiona lub stępiona.3. Igła i / lub nici nie są dostosowane do rodzaju szytego materiału.4. Użyto igły z niebieska końcówka do szycia tkanin elastycznych lub delikatnych i syntetycznych.5. Nić górna została założona nieprawidłowo.6. Użyto igły złej jakości.	Str. 8Str. 8Str. 8Str. 8Str. 12Zmień igłę
Ścieg marszczy się	1. Napreżenie nici górnej jest zbyt duże.2. Górna nić została założona nieprawidłowo.3. Igła jest zbyt gruba w stosunku do szytego materiału.4. Wybrano zbyt długi ścieg.* Używaj stabilizatora do szycia delikatnych materiałów.	Str. 17Str. 12Str. 8Ustaw krótszy ścieg
Materiał jest przesuwany w sposób nieregularny	1. W ząbkach transportera znajdują się zanieczyszczenia.2. Ścieg jest zbyt krótki.3. Ząbki nie zostały ponownie włączone.4. Ustawiono niewłaściwy docisk stopki.	Str. 35Ustaw dłuższy ściegStr. 6Str. 6
Maszyna nie działa	1. Maszyna nie została podłączona do sieci.2. Nić zacięła się w chwytaczu.3. Szpulownik został ustawiony w pozycji szpulowania.	Str. 5Str. 35Str. 10
Ściegi są zniekształcone	1. Wyreguluj ścieg.	Str. 16
Dziurka została żle obrzucona	1. Gęstość ściegu nie odpowiada grubości tkaniny.2. Dla materiału elastycznego lub syntetycznego nie użyto stabilizatora.	Str. 24Użyj stabilizatora
Maszyna pracuje za głośno	1. Strzępki materiału utkwiły w ząbkach transportera.2. W bębenku nagromadziły się strzępki nici.	Str. 35Str. 35
Przesunięcie warstw materiału	1. Ustawiono niewłaściwy docisk stopki.	Str. 6
