INSTRUKCJA OBSŁUGI EPS2-5.5.P KOSPEL

Elektryczny Przepływowy Podgrzewacz Wody

Instrukcja montażu i obsługi

Z tego urządzenia mogą korzystać dzieci w wieku od 3 lat i starsze oraz osoby o zmniejszonych zdolnościach fizycznych, sensorycznych lub umysłowych lub braku doświadczenia i wiedzy, jeśli są nadzorowane lub zostały poinstruowane o bezpiecznym użytkowaniu urządzenia i zrozumiały wynikające z tego niebezpieczeństwa. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja urządzenia nie mogą być dokonywane przez dzieci bez nadzoru.

1. Zapoznanie się z treścią niniejszej instrukcji obsługi umożliwia prawidłową instalację i eksploatację urzą dze nia, za pew nia jąc jego długotrwałą i niezawodną pracę.
2. Podgrzewacz można użytkować tylko wówczas, gdy został on prawidłowo zainstalowany i znajduje się w nienagannym stanie technicznym.
3. Przed pierwszym uruchomieniem oraz po każdym opróżnieniu podgrzewacza z wody (np. w związku z pracami przy instalacji wodociągowej z powodu konserwacji) powinien on zostać odpowietrzony wg punktu „Od po wie trze nie”.
4. Podłączenie podgrzewacza do sieci elektrycznej oraz pomiar skuteczności ochrony prze ciw pora że nio wej powinien wykonać elektryk z uprawnieniami.
5. Podgrzewacz należy bezwzględnie uziemić lub ze ro wać.
6. Podgrzewacz musi być bezwzględnie podłączony na stałe do instalacji elektrycznej.
7. Instalacja elektryczna powinna być wyposażona w urządzenia ochronne różnicowoprądowe oraz środki zapewniające odłączenie urządzenia od źródła zasilania, w których odległość między stykami wszystkich biegunów wynosi nie mniej niż 3mm.
8. Urządzenia nie wolno instalować w pomieszczeniach za gro żo nych niebezpieczeństwem wybuchu, oraz w których tem pe ra tu ra otoczenia może obniżyć się poniżej 0°C.
9. Urządzenie może być podłą czone je dy nie do rury wo do cią go wej zim nej wody.
10. Wlot wody tego urządzenia nie może być podłączony do wody wlotowej uzyskanej z jakiegokolwiek innego systemu ogrzewania wody.
11. Należy pilnować, aby włączony podgrzewacz nie został opróżniony z wody, co może wystąpić przy braku wody w sieci wodociągowej. W przypadku stwierdzenia bra ku wody należy natychmiast zakręcić zawory baterii. Z chwi lą po wro tu zasilania wody na le ży odpowietrzyć pod grze wacz wg punktu „Odpowietrzenie”.
12. Nie otwierać obudowy podgrzewacza przy włączonym zasilaniu elektrycznym,
13. Urządzenie może współpracować wyłącznie z dołączoną baterią.
14. Podgrzewacz nie może być za in sta lo wa ny w bezpośrednim zasięgu rozprysku z wylewki prysz ni co wej.
15. Układ wylotowy podgrzewacza (bateria - wylewka) działa jako odpowietrznik i nie może być pod łą czo ny do żadnego za wo ru lub łącznika niezalecanego przez producenta.
16. Brak filtra sitkowego na za si la niu wodnym gro zi uszko dze niem podgrzewacza.
17. Zaleca się czyszczenie filtra wody po remontach instalacji wodnej, silnym zabrudzeniu wody lub po roku eksploatacji.
18. Należy zwrócić uwagę na fakt, iż woda o temp. powyżej 40°C wywołuje uczucie gorąca, szczególnie u dzieci i może wywoływać wrażenie oparzenia.
19. Jeżeli nieodłączalny przewód zasilający ulegnie uszkodzeniu, w celu uniknięcia zagrożenia powinien być wymieniony u wytwórcy, w specjalistycznym zakładzie naprawczym lub przez wykwalifikowaną osobę.
20. Konieczne jest regularne czyszczenie główki natrysku z osadu kamienia kotłowego.

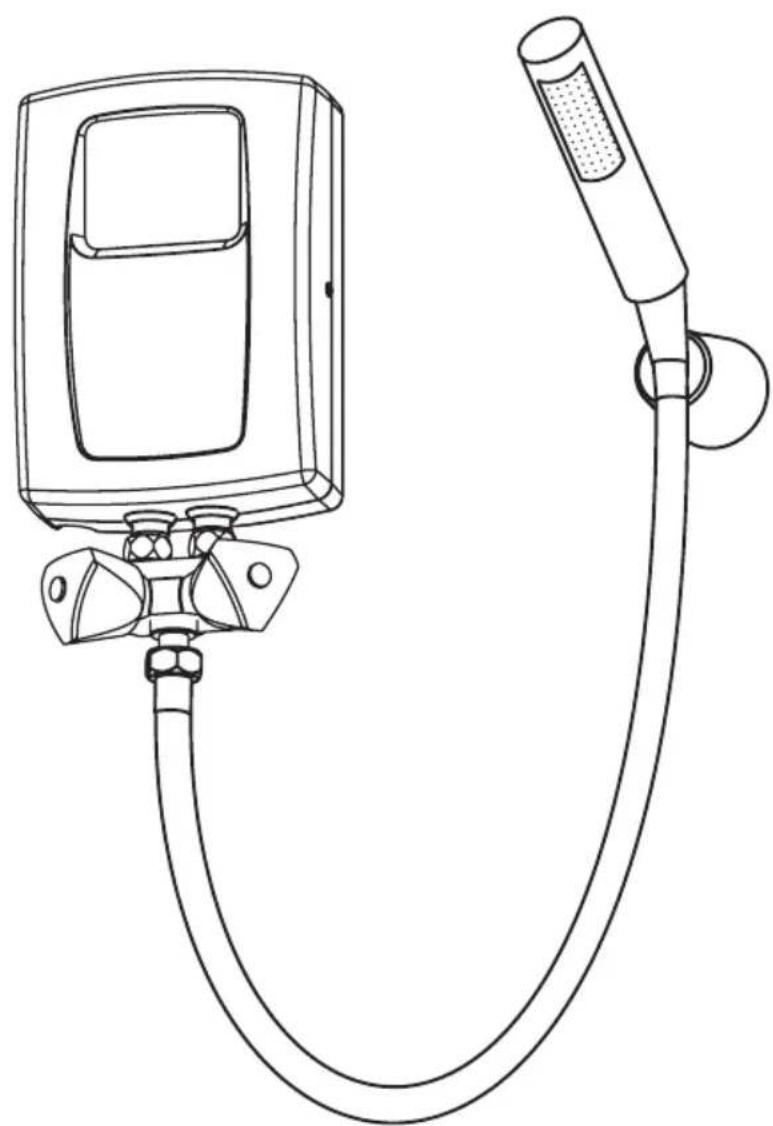

1. Na końcówce instalacji wod nej zamontować baterię.
2. W uprzednio wybranym miejscu zamontować elementy zestawu prysznicowego. Połączyć wąż z ba te ria.
   Uchwyt rączki natrysku zamocować w takim miejscu aby wypływająca woda nie była skierowana na ogrzewacz i przewód zasilający.
3. Połączyć pod grze wacz z baterią.
4. Połączyć baterię z zestawem prysznicowym.
5. Otworzyć dopływ wody.
6. Sprawdzić szczelność połączeń.
7. Odpowietrzyć instalację.
8. Fabrycznym przewodem zasilającym podłączyć podgrzewacz do instalacji elektrycznej przez puszkę instalacyjną, odpowiednią dla strefy zamontowania i zgodną z obowiązującymi przepisami.
9. Włączyć zasilanie elektryczne (bezpiecznik).

Instalacja elektryczna powinna być wyposażona w urządzenia ochronne różnicowoprądowe oraz środki zapewniające odłączenie urządzenia od źródła zasilania, w których odległość między stykami wszystkich biegunów wynosi nie mniej niż 3 mm.

Podgrzewacz należy podłączyć do instalacji elektrycznej wyłącznie przez nieodłączalny fabryczny przewód zasilający.

1. Wyłączyć zasilanie elektryczne podgrzewacza.
2. Włączyć przepływ wody (odkręcić zawór ciepłej wody) w celu odpowietrzenia instalacji (ok.15÷30 sekund) aż woda zacznie płynąć jednolitym, równym strumieniem.
3. Zamknąć zawór.
4. Włączyć zasilanie elektryczne.

Konserwacja

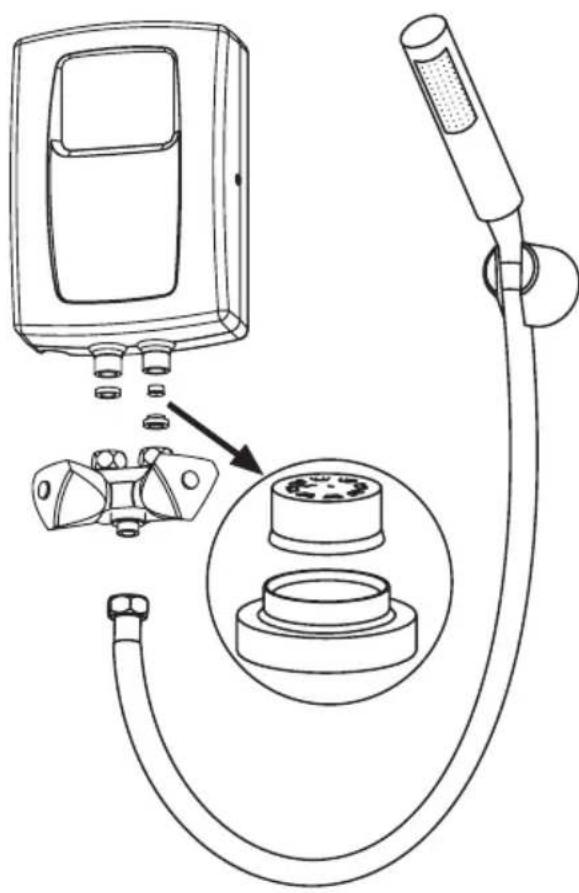

1. Odłączyć zasilanie elektryczne oraz zamknąć do pływ wody do urządzenia.
2. Odłączyć podgrzewacz od baterii.
3. Wyjąć filtr sitkowy z króćca wlotowego wody zimnej.
4. Usunąć zanieczyszczenia z filtra sitkowego i zamontować go na poprzednim miejscu.
5. Zamontować podgrzewacz na baterii.
6. Sprawdzić szczel ność połączeń odkręcając kurki baterii.
7. Przeprowadzić od po wie trze nie instalacji - patrz punkt od po wie trze nie.

Nieprawidłowa praca

W przypadku, gdy podgrzewacz nie ogrzewa wody, należy sprawdzić ewentualne przyczyny:

• usterka instalacji elektrycznej zasilającej podgrzewacz (sprawdzić bezpieczniki),
• zbyt mały przepływ wody przez podgrzewacz (zabrudzony filtr sitkowy lub perlator, słabo odkręcony zawór ciepłej wody).

Usunięcie wyżej wymienionych przyczyn niepoprawnej pracy urządzenia nie wchodzi w zakres prac gwa ran cyj nych. W przypadku awarii, (tzn. gdy podgrzewacz nie pracuje poprawnie, a żadna z wymienionych przyczyn nie występuje) należy dostarczyć podgrzewacz do punktu serwisowego w celu naprawy urządzenia.

Podgrzewacz EPS2.P 4,4 5,5
Moc znamionowa kW 4,4 5,5
Zasilanie 230V~
Nominalny pobór prądu A 19,1 23,9
Zasilanie 220V~
Nominalny pobór prądu A 20,0 25,0
Minimalne dopuszczalne ciśnienie wody dopływającej	MPa 0	12
Punkt włączenia grzania l/min 1,7 2,0
Wydajność przy przyroście temperatury wody o 30°C	l/min 2	1 2,6
Wymiary gabarytowe (wysokość bez baterii x szerokość x głębokość)	mm 19	5 x 135 x 69
Masa podgrzewacza z baterią kg ~1,4
Podłączenie do instalacji elektrycznej przewodem o długości 1,2m		z końcówkami kablowymi
Minimalna rezystywność wody przy temperaturze 15°C	Ωcm	1100
Minimalny przekrój elektrycznych przewodów przyłączeniowych	mm2	3x2,5
Maksymalna dopuszczalna impedancja sieci zasilającej	Ω 0,3	4 0,31
Przyłącze wodne		G1/2"
Stopień ochrony		IP25

Zużyty produkt nie może być traktowany jako odpad komunalny. Zdemontowane, urządzenie należy dostarczyć do punktu zbiórki sprzętu elektrycznego i elektronicznego w celu recyklingu. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowania odpadów lub ze sklepem w którym zakupiony został ten produkt.
