INSTRUKCJA OBSŁUGI BAKERLUX SHOP.Pro MASTER XEFR-04EU-EMRV Unox

dziękujemy za wybranie piekarnika z linii BAKERLUX SHOP.Pro™.

Piekarniki te to rezultat ciągłych badań firmy Unox, gwarantujący połączenie minimalnych gabarytów ze znakomitą wydajnością i nadzwyczajną kontrolą nad pieczeniem, niezależnie od warunków użytkowania oraz stopnia napełnienia.

Piekarniki BAKERLUX SHOP.Pro™ wykorzystują najbardziej zaawansowane, opatentowane technologie UNOX, które powstały we współpracy z szefami kuchni i instytutami badawczymi najbardziej zaawansowanymi na świecie.

Szeroka gama akcesoriów sprawia, że są to urządzenia niezwykle wszechstronne, a praca w kuchni staje się dzięki nim jeszcze łatwiejsza.

SPISTREŚCI

PRZEPISY BEZPIECZEŃSTWA 4

OGÓLNE ZALECENIA DOTYCZĄCE UŻYTKOWANIA....5

Wskazówki dotyczące pieczenia 5

UŻYTKOWANIE PIEKARNIKA 6

UIP (UNOX INTELLIGENT PERFORMANCE/INTELIGENTNA WYDAJNOŚĆ UNOX)......8

MENU SET/USTAWIENIA....10

Jak ustawiać parametry pieczenia....11

ustawianie pieczenia ręcznego 11

Włączanie pieczenia....14

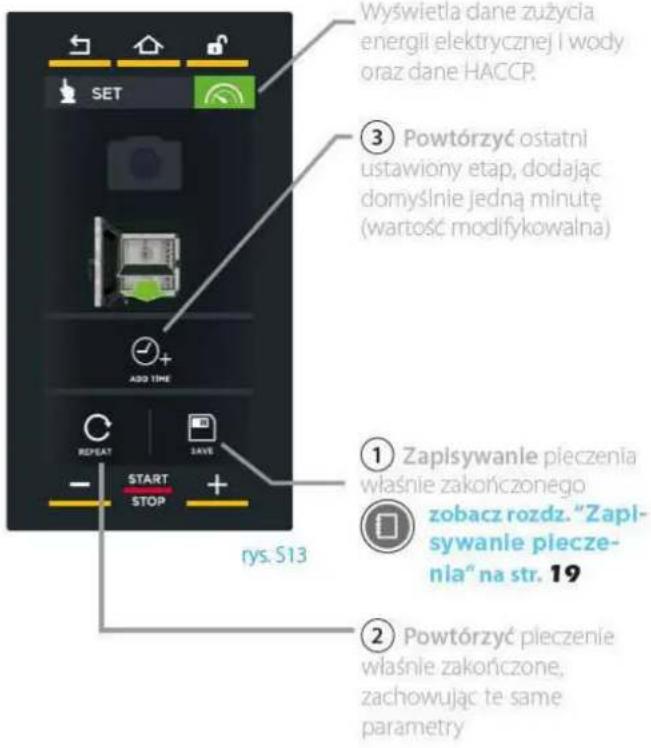

Koniec pieczenia....18

Zapisywanie pieczenia....19

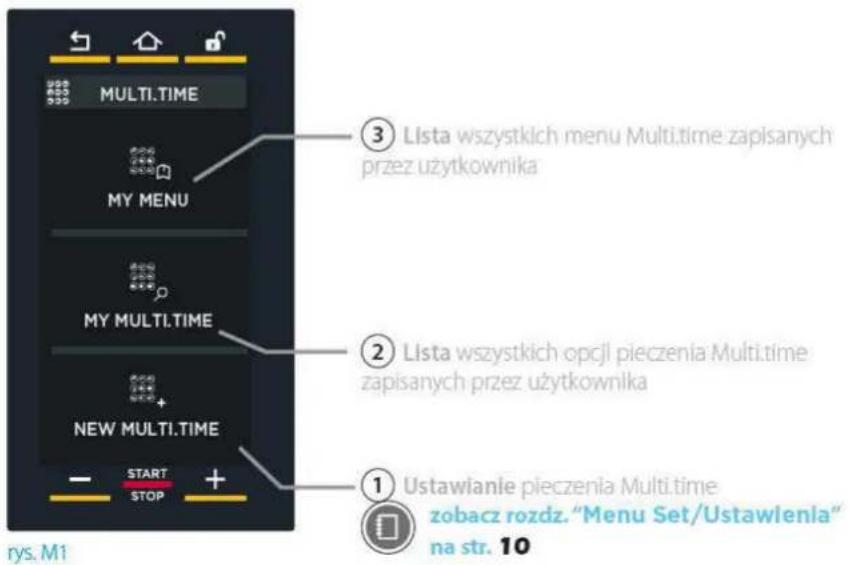

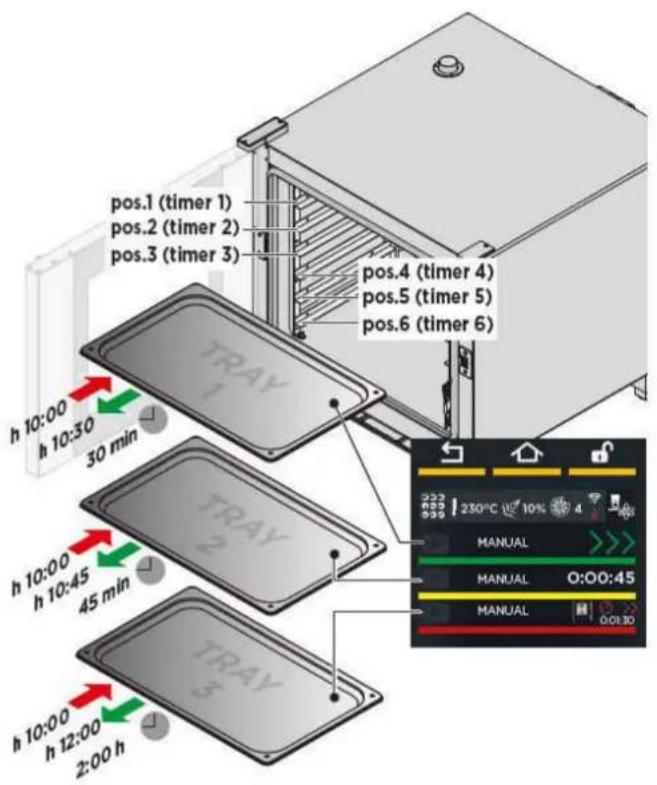

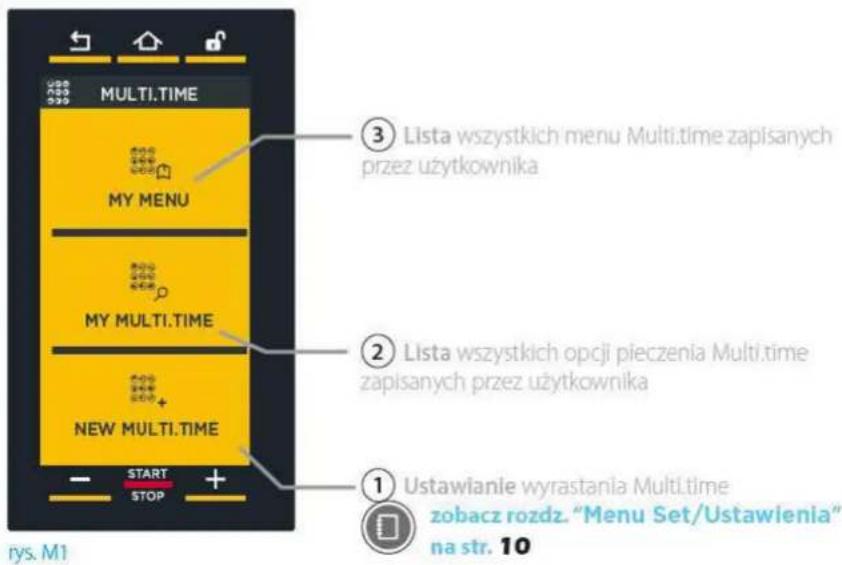

MENU MULTI.TIME....20

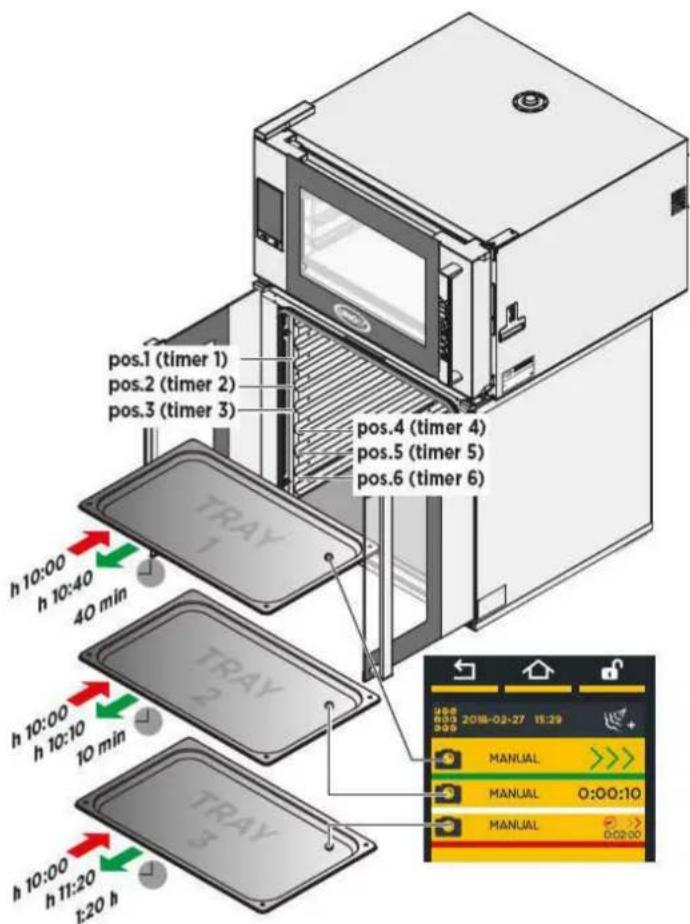

Przykład działania....20

New multi.time: ustawianie i zapisywanie nowego pieczenia multi.time 21

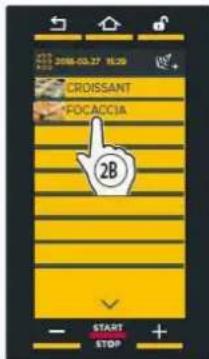

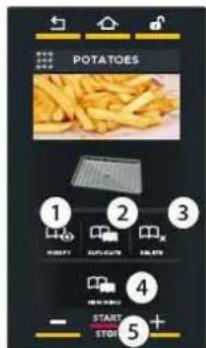

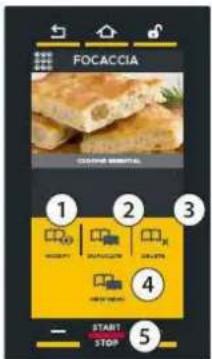

My Multi.time....23

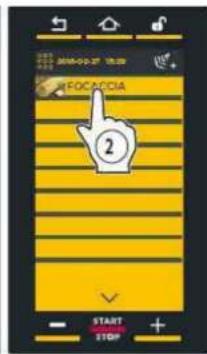

My Menu 24

Wyjaśnienia: „Nowe Menu” 24

MENU PROGRAMS/PROGRAMY....25

MENU READY.COOK....26

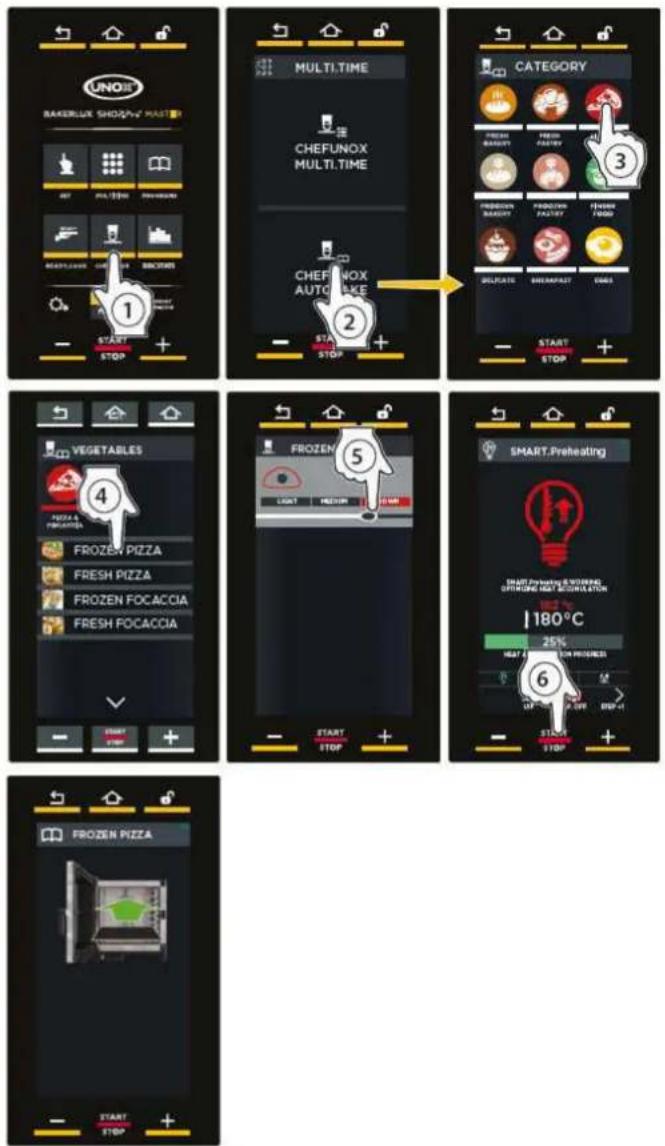

MENU CHEFUNOX....27

MENU DCC STATS 29

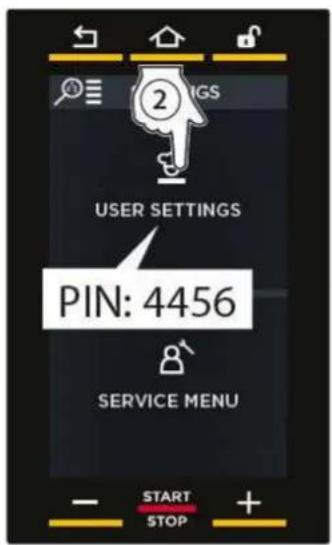

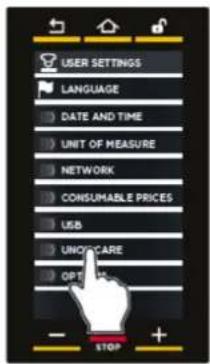

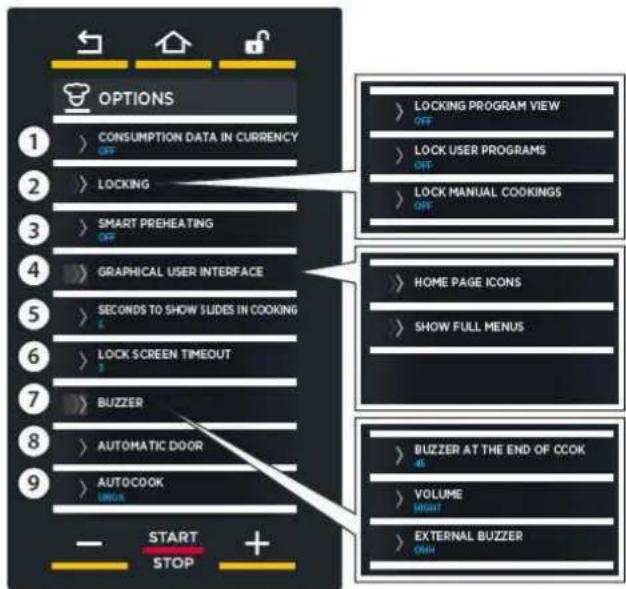

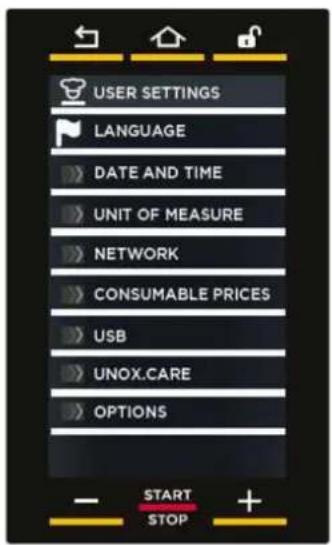

USTAWIENIA....31

OBSŁUGA POŁĄCZONEGO GAROWNIKA 38

MENU SET/USTAWIENIA....40

Jak ustawiać parametry wyrastania....41

ustawianie pieczenia ręcznego ....41

Włączanie wyrastania 43

Koniec wyrastania....45

MENU MULTITIME....48

KONSERWACJA....54

Zewnętrzne powierzchnie stalowe, uszczelka komory pieczenia....54

Wnętrze komory pieczenia....54

Powierzchnie z tworzyw sztucznych i panel sterowniczy....54

Wewnętrzna i zewnętrzna szyba drzwiczek....54

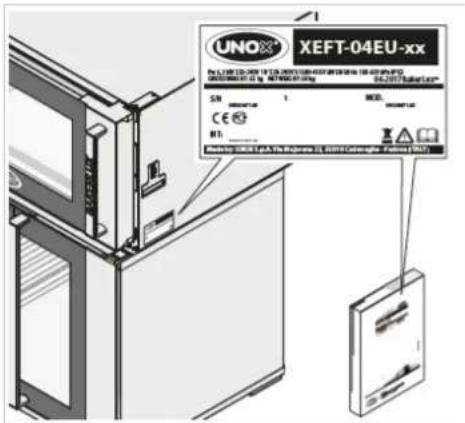

Serwis posprzedażowy....55

Komunikacja piekarnik-użytkownik....56

Okresy nieużytkowania....57

Utylizacja po zakończeniu eksploatacji....57

Certyfikaty....57

BAKERLUX SHOP.Pro™ Master

Przepisy bezpieczeństwa

• Użytkowanie lub czyszczenie urządzenia w sposób inny niż zalecany i opisany w niniejszej instrukcji uznaje się za niewłaściwe; może ono spowodować szkody, obrażenia lub wypadki śmiertelne, jest równoznaczne z wygaśnięciem gwarancji* i zwalnia firmę UNOX z wszelkiej odpowiedzialności.
• Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja muszą być wykonywane przez użytkownika i nie mogą być wykonywane przez dzieci bez nadzoru.
• Dzieci należy nadzorować, aby mieć pewność, że nie bawią się urządzeniem.
• Niniejsze urządzenie może być wykorzystywane wyłącznie do przygotowywania potraw w kuchniach przemysłowych i profesjonalnych przez wykwalifikowanych pracowników, poddawanych okresowym szkoleniom: jakiekolwiek inne użycie jest niezgodne z przeznaczeniem i niebezpieczne.
• Jeśli urządzenie nie działa lub zauważy się jakiekolwiek usterki funkcjonalne lub strukturalne, należy je odłączyć od zasilania elektrycznego i wodnego, i skontaktować się z serwisem technicznym autoryzowanym przez UNOX, nie próbując go samodzielnie naprawiać. Jeśli konieczna jest naprawa, poprosić o użycie oryginalnych części zamiennych UNOX.
• Nieprzestrzeganie tych zaleceń może powodować szkody i obrażenia, również śmiertelne, i powoduje wygaśnięcie gwarancji*.
• Aby upewnić się, że urządzenie jest w doskonałym stanie pod względem sprawności i bezpieczeństwa, zaleca się poddanie go co najmniej raz w roku przeglądowi i kontroli w autoryzowanym serwisie.
• Urządzenie nie może być używane przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub nieposiadające doświadczenia i wiedzy, chyba że są one nadzorowane lub zostały odpowiednio poinstruowane.
• Dzieci należy nadzorować, aby nie bawiły się urządzeniem.
• Aby uniknąć poparzeń, nie stawiać pojemników wypełnionych płynami lub produktami spożywczymi, które stają się płynne po podgrzaniu, na półkach znajdujących się na wysokości większej niż 1,6 m od podłogi.
• Urządzenia te są przeznaczone do użytku w środowisku komercyjnym, a nie do ciągłej produkcji żywności na skalę przemysłową;
• Zalecenie dotyczące osób (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub nieposiadających doświadczenia i wiedzy nie ma zastosowania.
• Dostarczoną etykietę informującą o ryzyku poparzenia należy po instalacji przymocować do przedniej powierzchni urządzenia na wysokości co najmniej 1,6 m od podłogi.

NIEBEZPIECZEŃSTWO OPARZEŃ I URAZÓW!

• Podczas pieczenia i aż do momentu ostygnięcia całego urządzenia, należy dotykać wyłączenie elementów sterowniczych lub uchwytu urządzenia, ponieważ części zewnętrze są bardzo gorące (temperatura powyżej 60°C / 140°F).

• Jeśli konieczne jest otwarcie drzwiczek, należy to zrobić bardzo powoli i ostrożnie, gdyż z komory piekarnika wydobędą się bardzo gorące opary.

• Przy przesuwaniu pojemników, akcesoriów lub innych przedmiotów wewnątrz komory pieczenia należy zawsze korzystać z termicznej odzieży ochronnej odpowiedniej do takiego użycia.

• Zachować szczególną ostrożność podczas wyjmowania blach z komory piekarnika.
• Nie zdejmować ani nie dotykać obudowy ochronnej wirników, samych wirników ani grzałek podczas pracy urządzenia i do momentu ich całkowitego ostygnięcia.
• Obwodu wodnego piekarnika, rozpoczynającego się przyłączem 3/4", z wbudowanym zaworem zwrotnym, i obejmującego wszystkie znajdujące się za nim przewody rurowe i akcesoria, nie wolno w żaden sposób przerabiać: może to powodować szkody, obrażenia lub wypadki śmiertelne.

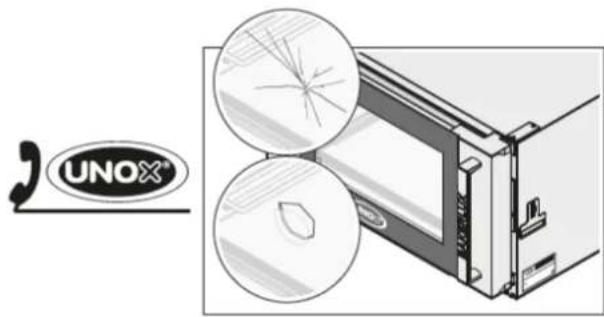

• W przypadku stwierdzenia pęknięcia lub uszkodzenia, szyby urządzenia zamówić natychmiastową wymianę, kontaktując się z Autorizowanym Centrum Serwisowym. Nie używać piekarnika: zagrożenie rozpryśnięcia szyby!

UNOX®

ZAGROŻENIE POŻAREM!

• Przed rozpoczęciem upewnić się, że wewnątrz komory urządzenia nie ma nieodpowiednich przedmiotów (np. instrukcji, woreczków plastikowych, itp.) ani pozostałości detergentów; upewnić się także, że wylot oparów jest drożny, a w jego pobliżu nie ma łatwopalnych materiałów.
• Nie umieszczać źródeł ciepła (np. rusztów, frytownic, itp.), materiałów łatwopalnych lub palnych w pobliżu urządzenia (np. oleju napędowego, benzyny, butelek z alkoholem, itp.).
• Nie stosować podczas pieczenia łatwopalnych artykułów spożywczych lub napojów (np alkoholu).
• Dbać zawsze o czystość komory piekarnika, codziennie czyścić po każdym użyciu: nieusunięte z jego wnętrza resztki tłuszczu lub potraw mogą się zapalić!

ZAGROŻENIE WSTRZĄSEM ELEKTRYCZNYM

- Nie otwierać komór oznaczonych tym symbolem: mogą je otwierać jedynie wykwalifikowani i upoważnieni przez firmę UNOX pracownicy. Nieprzestrzeganie tego zalecenia powođuje wygaśnięcie gwarancji* oraz wystawia na ryzyko szkód i obrażeń, również śmiertelnych.

*Szczegółowe informacje można uzyskać na stronie www.unox.com w zakładce Gwarancja

Przed użyciem urządzenia należy uważnie przeczytać rozdział „Przepisy bezpieczeństwa”

• Przy pierwszym użyciu dokładnie wyczyścić wnętrze komory i akcesoria (zobacz str. 54); uruchomić pusty piekarnik i pozwolić mu pracować z maksymalną temperaturą przez około 1 godzinę, aby usunąć ewentualne nieprzyjemne zapachy, wywołane przez smary ochronne stosowane w fabryce.
• Jeśli urządzenie pozostało włączone przez ponad 15 minut bez wybrania trybu roboczego, przejdzie ono automatycznie w tryb czuwania, aby zmniejszyć zużycie energii. Aby wyjść z trybu CZUWANIA, wystarczy dotknąć przycisku START/STOP.
• Używać urządzenia w temperaturze otoczenia od +5 °C do +35°C °C.
• W przypadku przerwy w dopływie prądu lub wyłączenia urządzenia, po jego ponownym włączeniu uruchomiony wcześniej program zostanie wznowiony. Czas pieczenia może zostać przedłużony o maksymalnie 2 minuty.
• Ze względów bezpieczeństwa zaleca się NIE wkładać ostatniej blachy na wysokości przekraczającej 160 cm. Jeśli okaże się to ko- nieczne, obligatoryjnie nakleić naklejkę umieszczoną w woreczku "Zestaw Startowy" na wysokości 160 cm.

WSKAZÓWKI DOTYCZĄCE PIECZENIA

• Stosować blachy i ruszty UNOX, rozmieszczając na nich produkty spożywcze w równomierny sposób, tak aby nie nakładały się na siebie i nie przeładowując blach.
• Nie solić potraw, gdy znajdują się w komorze piekarnika. Jeśli jest to konieczne, zadbać jak najszybciej o wyczyszczenie piekarnika.
• Nie stosować podczas pieczenia łatwopalnych artykułów spożywczych lub napojów (np alkoholu lub wina).
• Piekarnik nagrzewać do temperatury przekraczającej temperaturę pieczenia o co najmniej 30°C, aby zniwelować skutki utraty ciepła spowodowane otworzeniem drzwiczek.
• Podczas pieczenia otwierać drzwiczki jak najrzadziej.
• Starać się równomiernie rozmieszcać pokarmy na blachach, unikając ich nakładania się na siebie i nie przeładowując blach (maksymalnie 10 kg na blachę). Rozmieścić blachy w równomierny sposób na całej wysokości komory pieczenia, przestrzegając maksymalną liczbę podaną dla każdego urządzenia.
• Przestrzegać zawsze zaleceń związanych z stopnia napełnienia posiadanego piekarnika.
• Podczas pieczenia i aż do całkowitego ostygnięcia piekarnika, ostrożnie dotykać jego zewnętrznych i wewnętrznych (mogą się nagrzać do temperatury przekraczającej 60°C).
• Aby nie doprowadzać do wrzenia, nie używać pojemników wypełnionych płynem ani produktów, które upłynniają się pod wpływem ciepła w ilościach przekraczających możliwość kontroli.

Przeglądać i ustawiać parametry wyłącznie przy użyciu suchych i czystych palców; nie stosować przyrządów, takich jak widelce, cho-chle, itp.

BAKERLUX SHOP.Pro™ Master

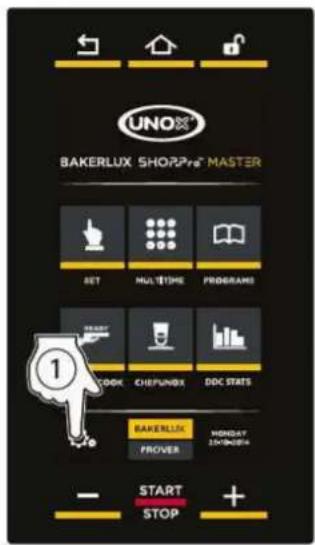

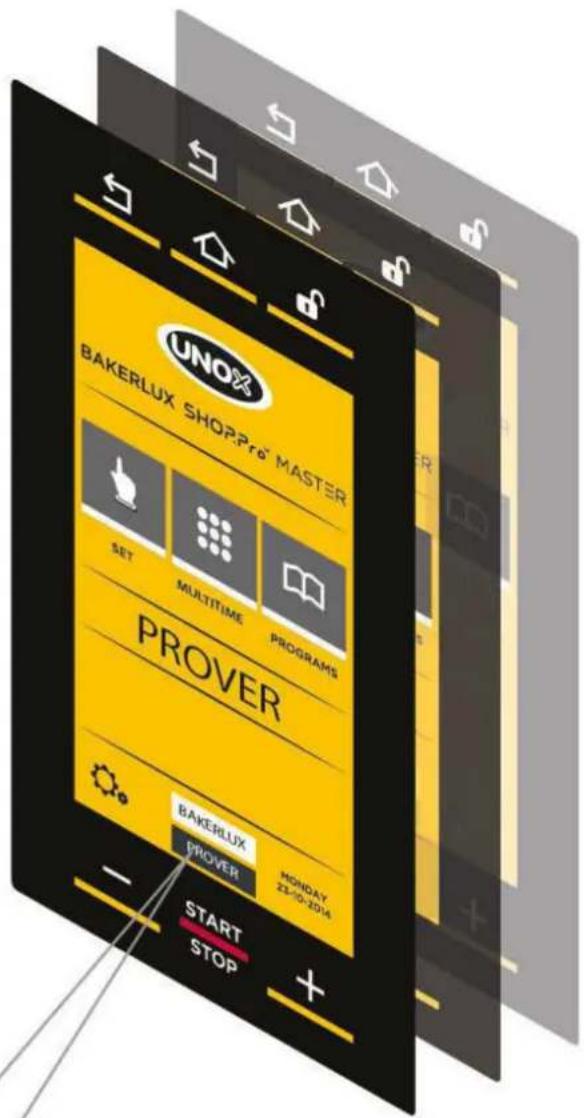

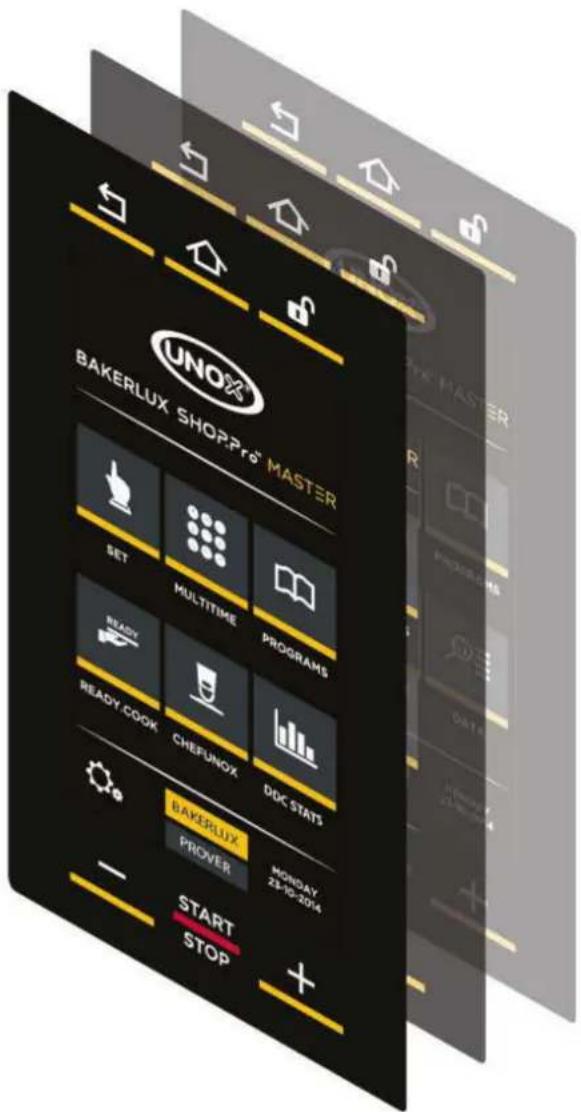

Użytkowanie piekarnika

SET/USTAWIENIA

Umożliwia wykonywanie pieczenia w przypadku, kiedy użytkownik musi ustawiać w trybie ręcznym parametry dla każdego pieczenia (np. temperatura, czas trwania itp...).

Wyjaśnienia na str. 10

MULTITIME

W noczesnych kuchniach nie jest rzadkością konieczność uzyskania jednoczesnego pieczenia produktów, które wymagają innego czasu pieczenia w tych samych warunkach klimatycznych (temperatura, wilgotność itd...): z zastosowaniem menu Multi.time jest możliwe używanie piekarnika w cyklu ciągłym i ustawienie do 10 timerów, które ostrzegają, kiedy każdy produkt jest upieczony.

Wyjaśnienia na str. 27

PROGRAMS/PROGRAMY

Umożliwia dostęp do listy przepisów zapisanych wcześniej w "MENU SET/USTAWIENIA"

Wyjaśnienia na str. 27

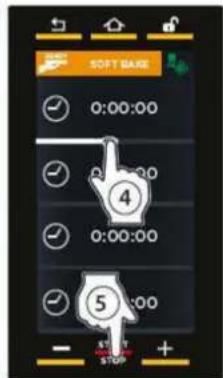

READY.COOK

Umożliwia dostęp do różnych programów ustawionych wstępnie w sposób pozwalający na szybkie włą- czenie określonych trybów pieczenia.

Wyjaśnienia na str. 28

CHEFUNOX

To menu udostępnia zestaw przepisów ustawionych wstępnie przez UNOX: gwarancja uzyskiwania zawsze doskonałych wyników.

Wyjaśnienia na str. 29

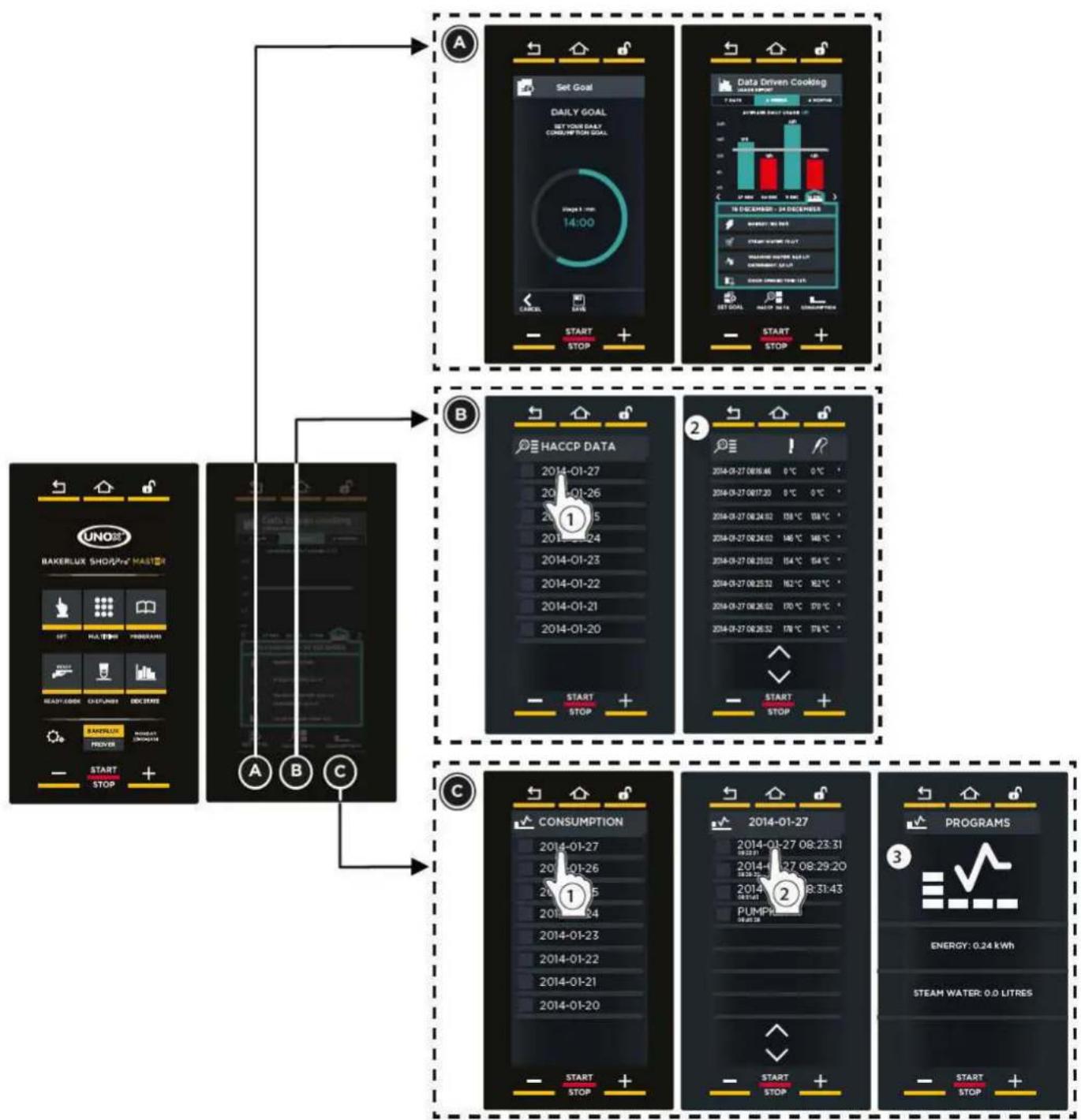

DANE

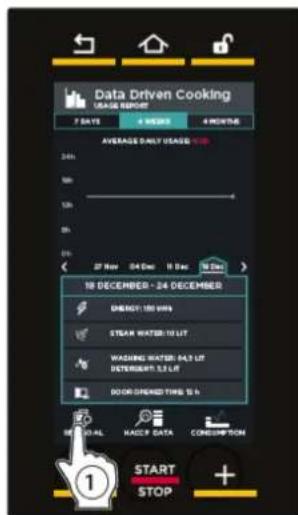

Umożliwia dostęp do kontroli zużycia oraz danych HACCP.

Wyjaśnienia na str. 31

BAKERLUX SHOPPro MASTER SET MULTITIME PROGRAMS READY COOK CHEFUNOX DUC STATS BAKERLUX PROVER MONDAY 23-10-2014 START STOP

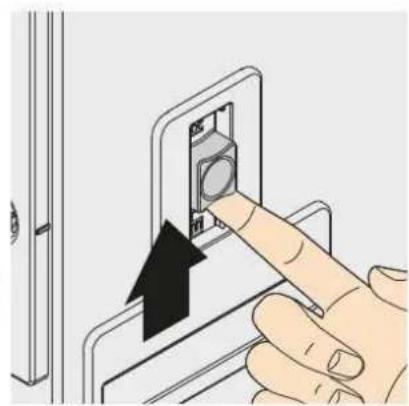

W przypadku przerwy w dopływie prądu jest możliwe odblokowanie drzwiczek naciskając przycisk znajdujący się z boku piekarnika

Powrót do strony głównej Powrót do strony poprzedniej Otwieranie drzwiczek piekarnika UNOX® BAKERLUX SHOP.Pro MASTER SET MULTITIME PROGRAMS READY COOK CHEFUNOX DDC STATS Ustawianie parametrów użytkownika (data/godzina, jednostka miary itd.) rozd. "Ustawienia" na str. 33 Zmniejsza wartości START STOP Zwiększa wartości Piekarnik umożliwia sterowanie z zastosowaniem jednego panelu sterowniczego, również połączonego garownika. Aby używać garownika dotknąć dolną ikone (PROVER) Piekarnik umożliwia sterowanie z zastosowaniem jednego panelu sterowniczego, również połączonego garownika. Aby używać garownika dotknąć dolną ikone (PROVER)

Przycisk START STOP włącza/przerywa pieczenie

rozdz. "Włączanie pieczenia" na str. 14

sieć WI-FI aktywna

sieć 3G aktywna

sieć Ethernet aktywna

sieć WI-FI NIEaktywna

sieć 3G NIEaktywna

sieć Ethernet NIEaktywna

UIP (UNOX INTELLIGENT PERFORMANCE/INTELIGENTNA WYDAJNOŚĆ UNOX)

Technologia "UIP", jeśli ustawiona, umożliwia stałe monitorowanie przez piekarnik każdego procesu nagrzewania wstępnego i pieczenia.

Dzięki tej nieustannej kontroli, jeśli to konieczne program sterujący piekarnikiem jest w sta- nie wprowadzać zmiany do ustawień użytkownika w sposób w pełni autonomiczny bez potrzeby interweniowania operatora: wszystko to przekłada się na pieczenie zawsze doskonałe.

Dostępne funkcje:

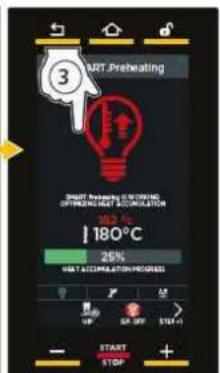

SMART.Preheating

Automatycznie reguluje czas i temperaturę nagrzewania wstępnego gwarantując maksymalną jednolitość pieczenia oraz wydajność energetyczną.

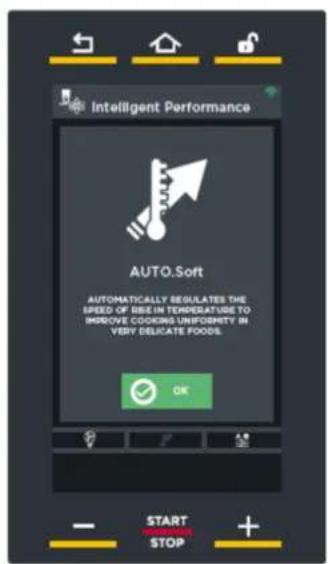

AUTO.Soft

Automatycznie reguluje prędkość podnoszenia temperatury w celu zwiększenia ujednolicenia pieczenia w przypadku opcji pieczenia bardzo delikatnych

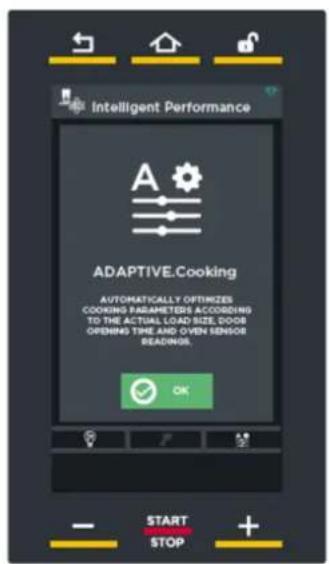

ADAPTIVE.Cooking

Automatycznie optymalizuje wszystkie parametry procesu pieczenia w zależności od wielkości wstawionej do piekarnika potrawy, czasu otwierania drzwiczek oraz odczytów przeprowadzanych przez czujniki piekarnika

Intelligent Performance SMART.Preheating AUTONATICALLY ADJUSTS PREHEATING TIME AND TEMPERATURE, TO ENSURE OUTRUN COOPERING UNIFORMITY AND ENERGY EFFICIENCY. OK START STOP

Intelligent Performance AUTO.Soft AUTOMATICALLY REGULATES THE SPEED OF RICE IN TEMPERATURE TO IMPROVE COOKING UNIFORMITY IN VERY DELICATE FOODS. OK START STOP

Podczas pieczenia ikony znajdujące się w dolnej części piekarnika wskazują użyteczne informacje:

A B C PREHEATING UIP SAVE STEP 2/1

A) Funkcja UIP NIE została włączona (nie zadziała nigdy w celu zwiększenia jakości pleczenia)
B) Funkcja UIP jest włączona, ale w danej chwili nie działa na pieczenie
C) Funkcja UIP jest włączona i w danej chwili działa na pieczenie

Uwagi

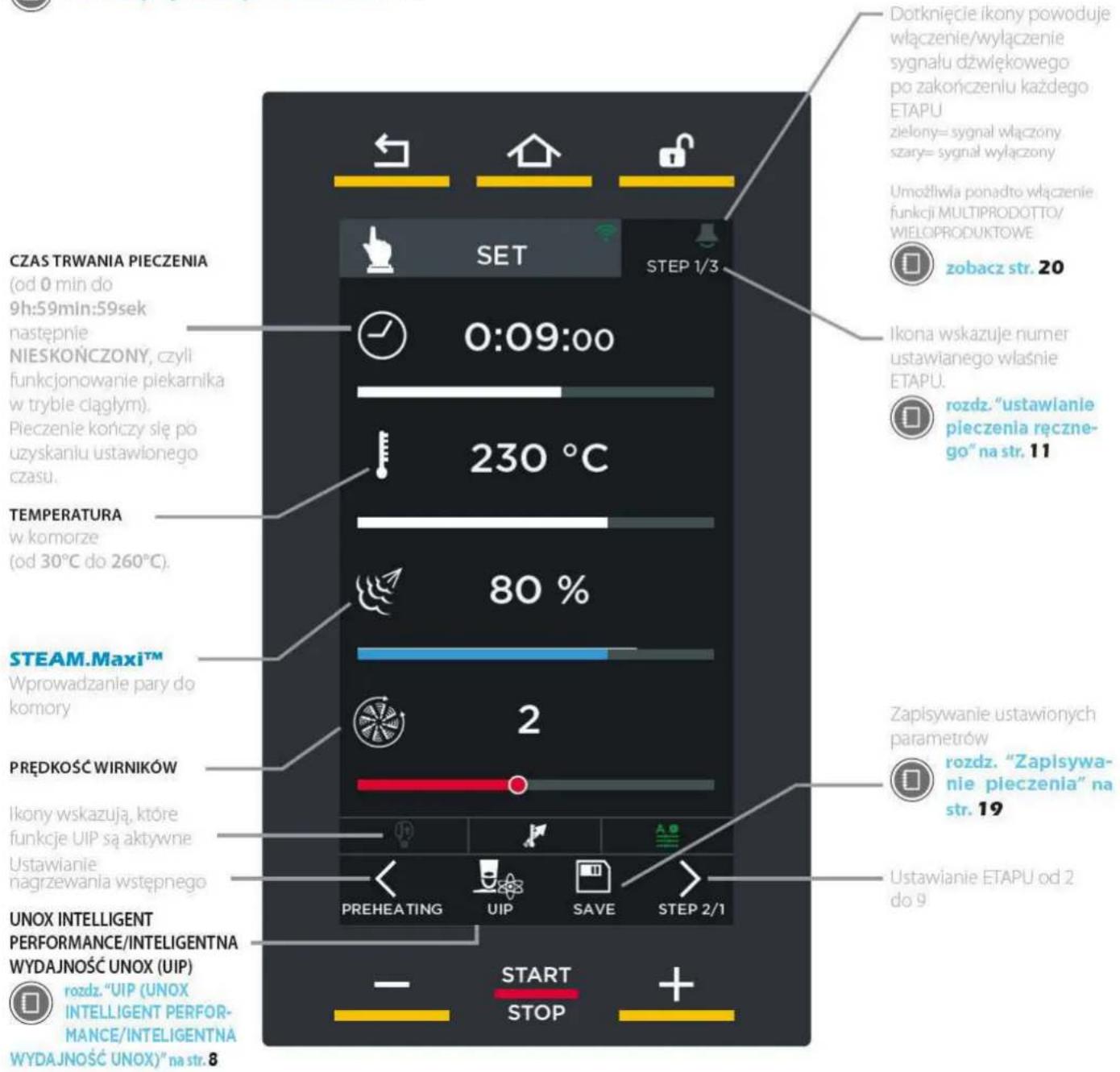

Menu Set/Ustawienia

Podczas pieczenia ręcznego użytkownik musi, w oparciu o własne doświadczenie, ustawić wskazane niżej parametry pieczenia dla jednego lub kilku etapów pieczenia (maksymalnie do dziewięciu):

czas trwania pieczenia (w godzinach.minutach);

temperatura w komorze pieczenia (°C)

wprowadzanie wilgoci;

prędkość wirników.

Po ustawieniu parametrów pieczenia (czasu trwania, temperatury, itd.) można bezpośrednio włączyć pieczenie lub zapisać ustawiony przepis: dzięki temu będzie można wykorzystać go w przyszłości, tyle razy, ile będzie się chciało, bez potrzeby ponownego ustawiania parametrów za każdym razem.

rozdz.Zapisywanie pieczenia na str. 19

DOTKIĘCIE ikony powoduje włączenie/wyłączenie sygnału dźwiękowego po zakończeniu każdego ETAPU zielony=sygną włączony szary=sygną wyłączony Umóżliwia ponadto włączenie funkcji MULTIPRODOTTO/WIELOPRODUKTOWE zobacz str. 20 Ikona wskazuje numer ustawianego właśnie ETAPU. rozdz. "ustawlanie pieczenia ręczne- go" na str. 11 TEMPERATURA w komorze (od 30°C do 260°C). STEAM.Maxi™ Wprowadzanie pary do komory PŘEDKOŚĆ WIRNIKÓW Ikony wskazują, które funkcje UIP są aktywne Ustawianie nagrzewania wstępnego UNOX INTELLIGENT PERFORMANCE/INTELIGENTNA WYDAJNOŚĆ UNOX (UIP) rozdz. "UIP (UNOX INTELLIGENT PERFORM- MANCE/INTELIGENTNA WYDAJNOŚĆ UNOX)" na str. 8 PREHEATING UIP SAVE STEP 2/1 START STOP

JAK USTAWIAĆ PARAMETRY PIECZENIA

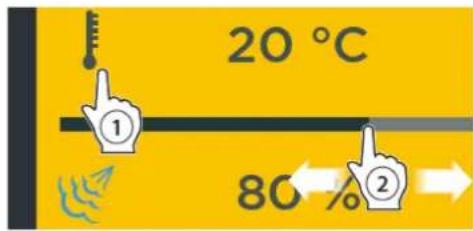

TRYB KURSORA (zobacz rys. S1)

① Dotknąć symbolu parametru, który zamierza się ustawić: zmieni się jego kolor.
② Dotknąć paska poziomego (zaświeci się) i przeciągnąć kursor w celu ustawienia pożądanej wartości; po trzech sekundach nieużywania kusor zniknie.

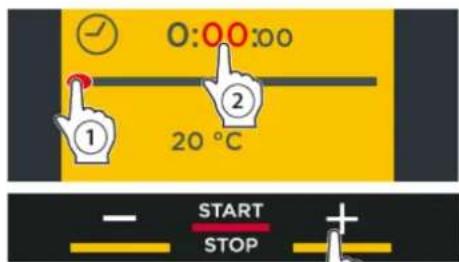

TRYB PRZYCISKÓW (zobacz rys. S2)

① Dotknąć symbolu parametru, który zamierza się ustawić: zmieni się jego kolor.
② Dotknąć wartości, która ma być ustawiona (w przypadku parametru "czas trwania" wyregulować oddzielnie godziny, minuty lub sekundy).
③ Używać przycisków - + do modyfikowania wartości.

80 %

rys. 51

Każdy cykl pieczenia ręcznego składa się z minimum 1 do maksymalnie 9 ETAPÓW, z których każdy charakteryzuje się innymi parametrami pieczenia + jednego nagrzewania wstępnego ("PREHEATING/NAGRZEWANIE WSTĘPNE") fakultatywnego, ale zawsze zalecanego.

Aby móc uruchomić pieczenie, należy ustawić co najmniej jeden ETAP.
Nie każde pieczenie wymaga koniecznie ustawienia wszystkich ETAPÓW: należy ustawić te, które są potrzebne.
Przejściem od jednego ETAPU pieczenia do kolejnego zarządza w sposób automatyczny urządzenie.

PREHEATING

150°C

STEP 1

00:50:00

100°C

+20%

5

STEP 2

01:30:00

180°C

+20%

2

STEP 3...9

SET 0:09:00 230 °C 80 % 2 START STOP +

rys. S3

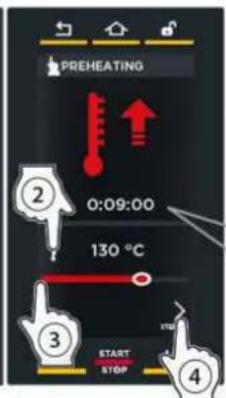

PREHEATING 0:09:00 130 °C START STOP ② ③ ④

rys. S4

W przypadku, kiedy wprowadzany jest czas, po uzyskaniu ustawionej temperatury piekarnik utrzymuje ją (HOLD) przez czas ustawiony przed włączeniem ETAPU 1

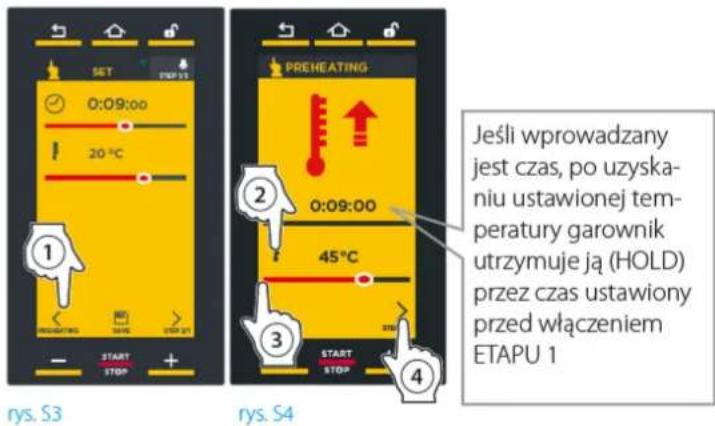

USTAWIANIE NAGRZEWANIA WSTĘPNEGO

Aby ustawić ETAP nagrzewania wstępnego:

① dotknąć symbolu < (zobacz rys. S3)

② rys. S4: dotknąć ikony ikona "TEMPERATURA" lub "DELTA T";

③ rys. S4: wykorzystać "PRZYCISKI + i -", aby ustawić pożadaną wartość: jeśli pragnie się, aby po uzyskaniu ustawionej temperatury nagrzewanie wstępne nie zostało przerwane, jest możliwe wprowadzenie czasu przeciągając kursor z pola „ZEGAR”.

④ rys. S4: Dotknąć symbolu >, aby powrócić do strony ustawiania parametrów.

Sygnał dźwiękowy, (jeśli włączony*) sygnalizuje koniec nagrzewania wstępnego, czyli uzyskanie ustawionej temperatury.

Zaleca się nagrzewać zawsze piekarnik do temperatury przekraczającej temperaturę pieczenia o co najmniej 30-50°C, aby zniwelować skutki utraty ciepła spowodowane otworzeniem drzwiczek.

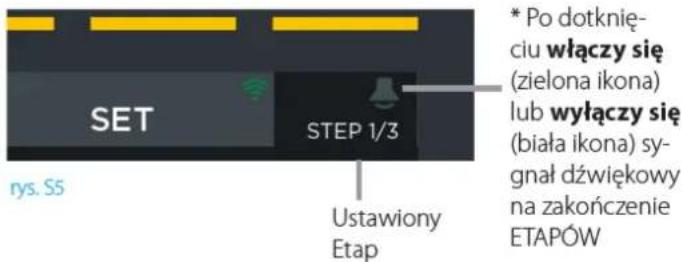

* Po dotknię- ciu włączy się (zielona ikona) lub wyłączy się (biała ikona) sy- gnał dźwiękowy na zakończenie ETAPÓW

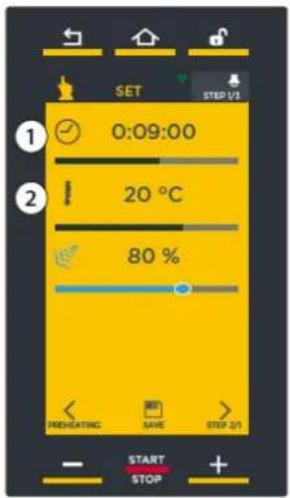

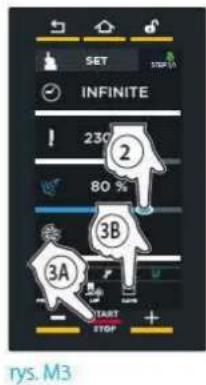

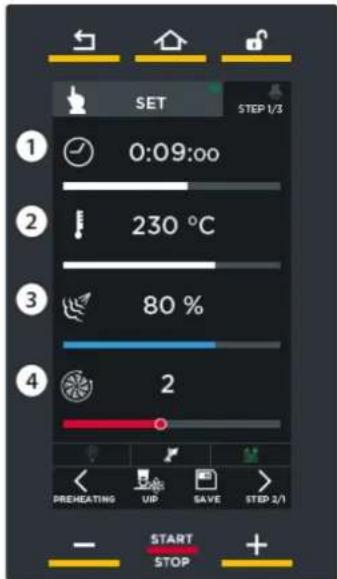

USTAWIANIE PARAMETRÓW

Ustawić:

① czas trwanla pleczenia (od 0 min do 9h:59mln:-59sek następnie NIESKOŃCZONY, czyli funkcjonowanie piekarnika w trybie ciągłym): pieczenie zakończy się po uzyskaniu ustawionego czasu.
② temperatura pieczenia (od 30 °C do 260 °C).
③ wprowadzanie (STEAM.Maxi™) pary do komory;
④ prędkość przepływu powietrza.

SET STEP 1/3 ① 0:09:00 ② 230 °C ③ 80 % ④ 2 PREHEATING UP SAVE STEP 2/1 - START + STOP

rys. S6

USTAWIANIE NASTĘPNYCH ETAPÓW, (JEŚLI KONIECZNE)

Po zakończeniu ustawiania pierwszego etapu, dotknąć jeden lub kilka razy symbolu > , jeśli zamierza się ustawić dodatkowe etapy (rys. S7A).

Napis u góry po prawej stronie wskazuje ETAP w fazie ustawiania (np. ETAP 1/1)(rys. S7B).

Aby móc uruchomić pieczenie, należy ustawić co najmniej jeden ETAP.
Nie każde pieczenie wymaga koniecznie wykorzystania wszystkich dziewięciu ETAPÓW: należy ustawić te, które są potrzebne.
Przejściem od jednego ETAPU pieczenia do kolejnego zarządza w sposób automatyczny urządzenie.

PREHEATING

150°C

STEP 1

00:50:00

! 100°C

H+20%

5

STEP 2

01:30:00

180°C

H5 +20%

2

STEP 3...9

PREHEATING UIP SAVE ST 2/1 START STOP

rys. S7A

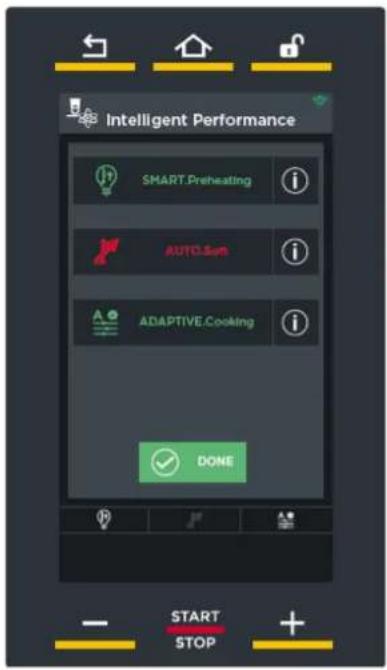

Jak aktywować funkcje:

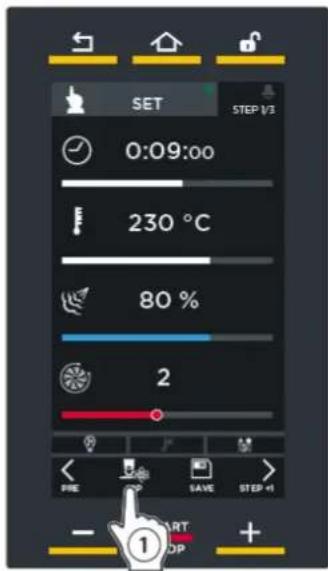

① Dotknąć ikone "UIP"(rys. S8).
② Wyświetli się strona (rys. S9), która przedstawia wszystkie dostępne funkcje.
③ Kliknąć na nazwę funkcji, które zamierza się włączyć/wyłączyć (w przykładzie jest wyłączana funkcja SMART.Preheating): nazwa i odpowiednia ikonka u dołu zmienią kolor na biały, wskazując, że w razie potrzeby funkcja może zadziałać na pieczenie/nagrzewanie wstępne, które zostaną następnie włączone.

Ikona zielona: funkcja włączona

ikona czerwona: funkcja nie włączona

(np. AUTO SOFT).

④ Kliknąć na zieloną ikone „Wykonane (Done)".

⑤ Kliknięcie na przycisk powoduje wyświetlenie stron zawierających krótkie informacje o wybranej funkcji.

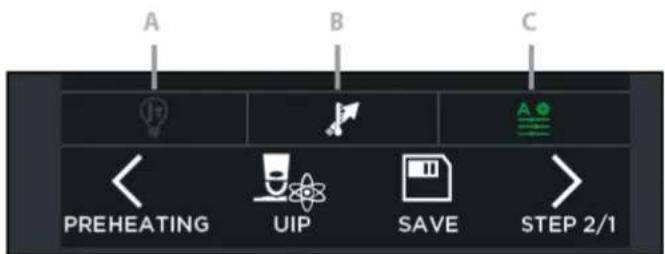

Wyświetlanie podczas pieczenia:

Podczas pieczenia ikonki u dołu wskazują stan funkcji:

A) Funkcja NIE została włączona, nie zadziała nigdy w celu zwiększenia jakości pieczenia/nagrzewania wstępnego)
B) Funkcja jest włączona, ale w tej chwili nie działa na pieczenie/nagrzewanie wstępne
C) Funkcja jest włączona, ale w tej chwili działa na pieczenie/nagrzewanie wstępne

rys. S9
Funkcje SMART.Preheating i ADAPTIVE.Cooking są zawsze włączone fabrycznie, ponieważ ich używanie jest zawsze zalecane.

A B C PREHEATING UIP SAVE STEP 2/1

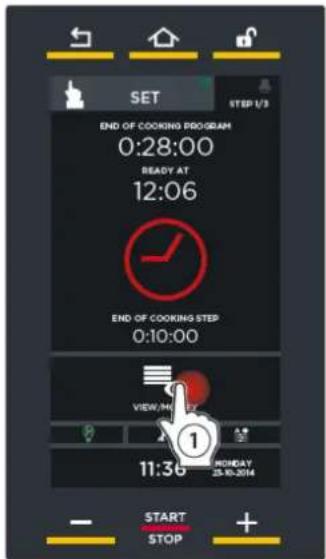

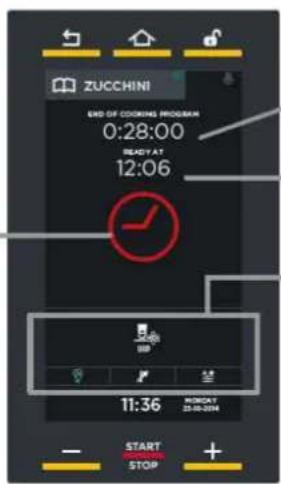

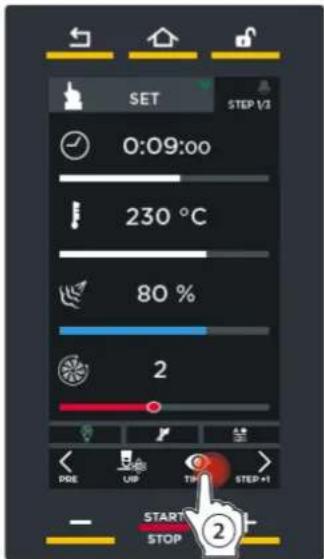

Zmiany podczas pieczenia w toku

W przypadku, kiedy podczas pieczenia w toku wystąpi konieczność wprowadzenia zmian, na przykład zamierza się włączyć technologie, która nie była włączona, wystarczy postępować w sposób opisany na rysunku:

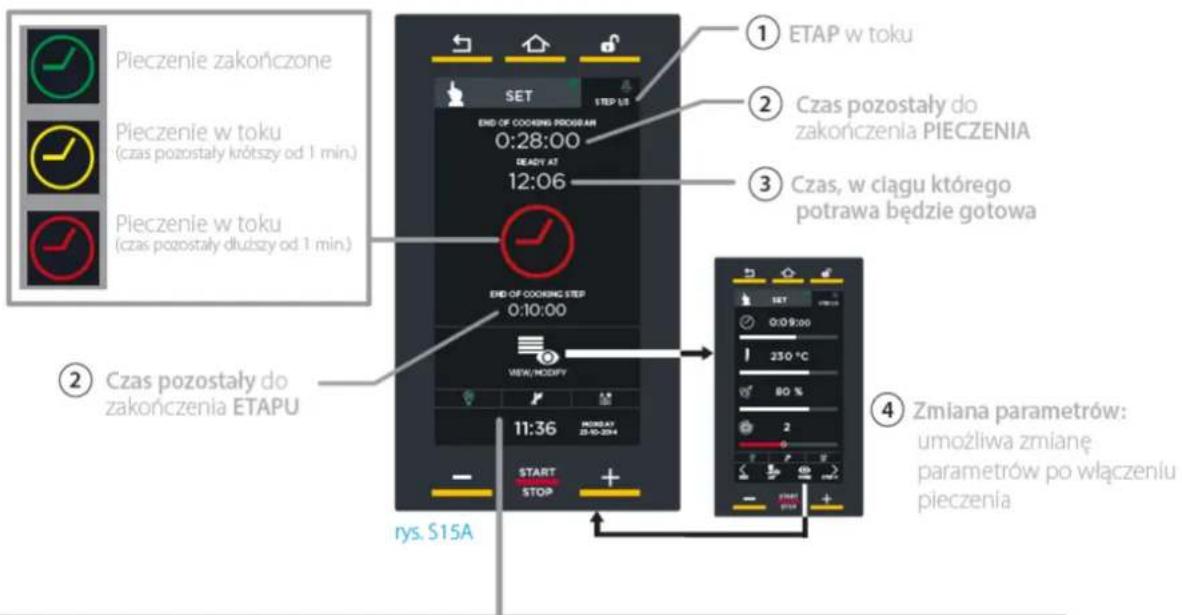

SET STEP 1/3 END OF COOKING PROGRAM 0:28:00 READY AT 12:06 END OF COOKING STEP 0:10:00 VIEW IN 11:36 SUNDAY 25-10-2014 START STOP

Kliknąć na nazwę funkcji, które zamierza się włączyć

ikona zielona:

funkcja aktywna

ikona czerwona:

funkcja nieaktywna (np. AUTO SOFT).

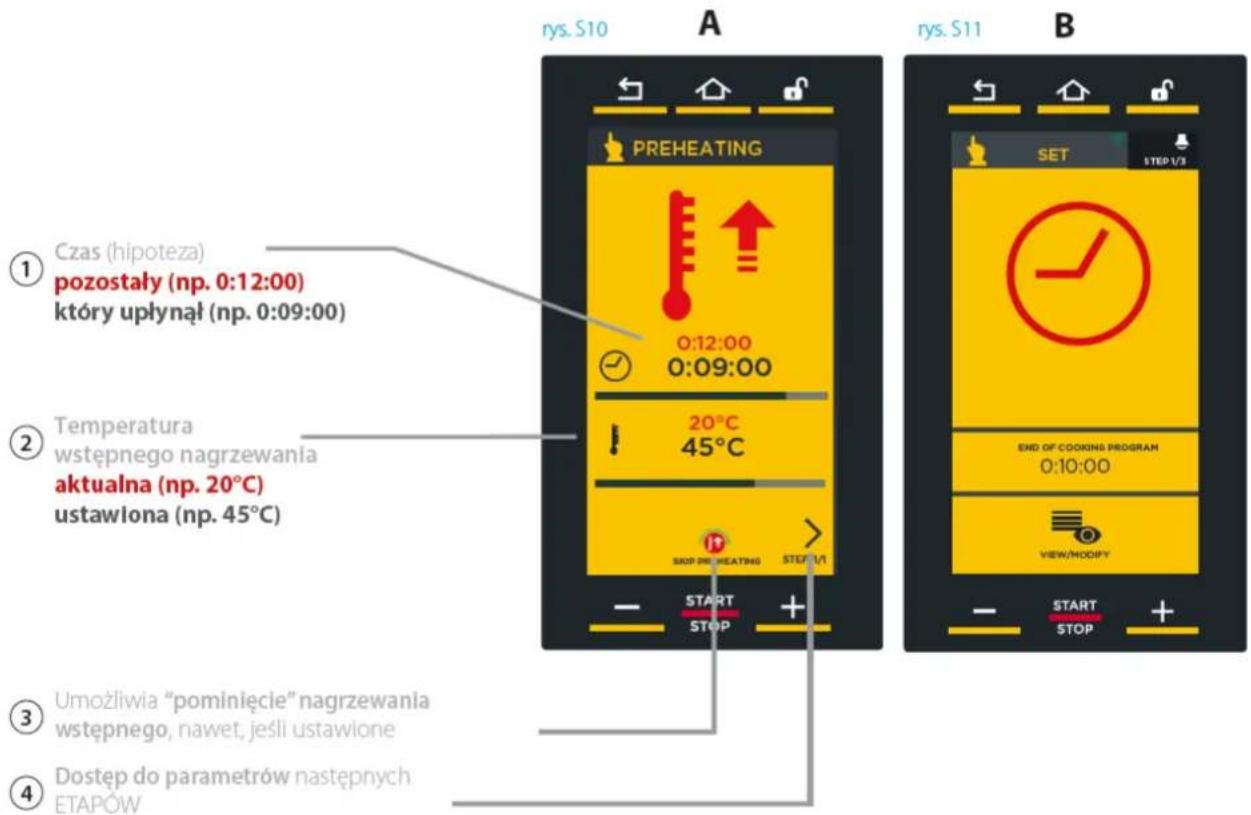

WŁĄCZANIE PIECZENIA

Naciśnięcie przycisku "START/STOP" powoduje włączenie pieczenia zgodnie z ustawionymi parametrami.

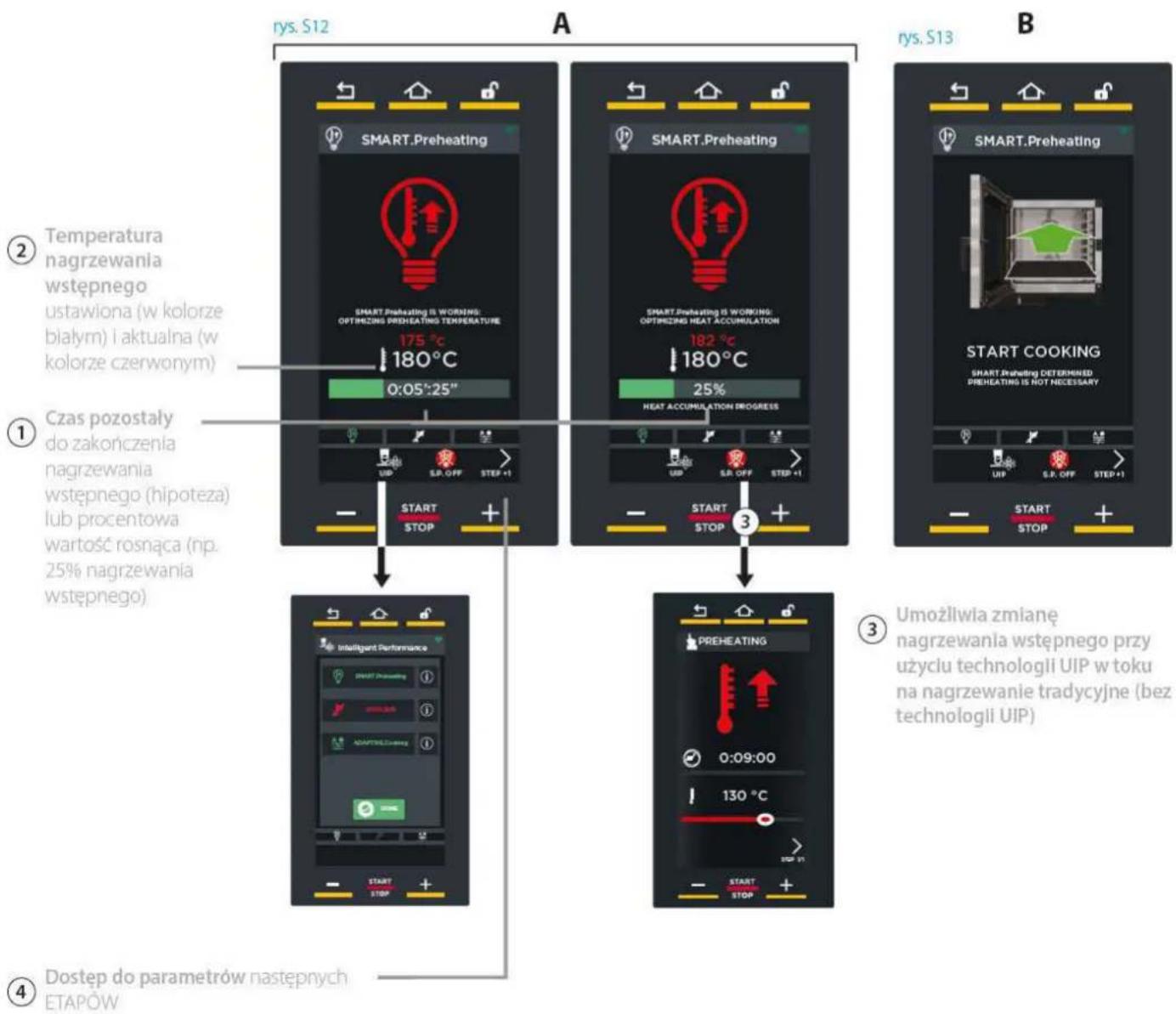

Na wyświetlaczu mogą wyświetlić się trzy różne strony:

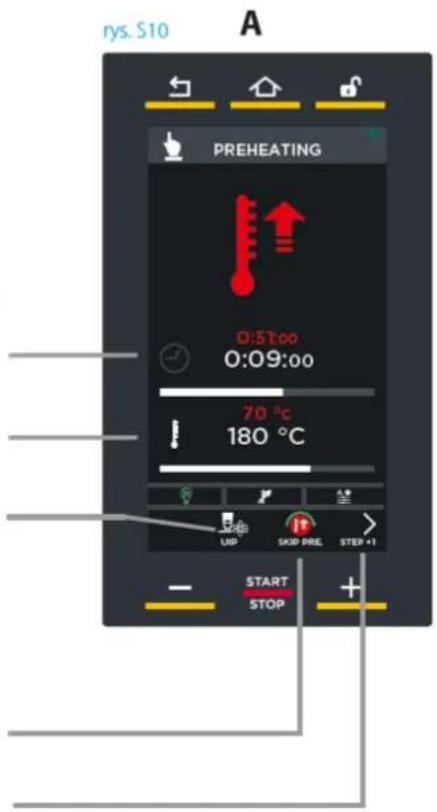

nagrzewanie wstępne, (jeśli przewidziane)

- tradycyjne (bez używania technologii UIP) lub

- UIP (z używaniem technologii UIP)

odczekać na zakończenie czynności, aby włożyć potrawy do pieczenia;

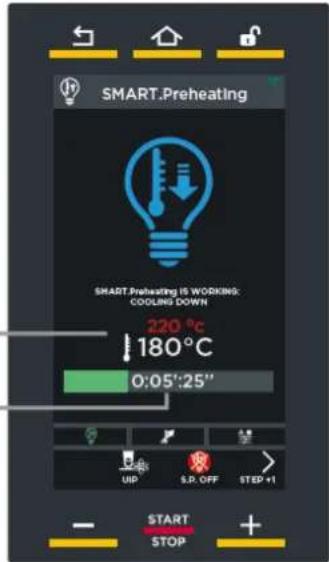

chłodzenie komory, (jeśli rzeczywista temperatura odczytana w komorze jest wyższa od wartości ustawionej (np. ponieważ piekarnik funkcjonuje w trybie ciągłym): zaczekać na zakończenie tej fazy, przed włożeniem potraw dożenia do piekarnika;

pieczenie w toku: w tym przypadku oznacza, że nie zostało ustawione żadne nagrzewanie wstępne oraz że ochłodzenie komory nie jest konieczne. JEST więc konieczne natychmiastowe włożenie potraw do pieczenia.

NAGRZEWANIE WSTĘPNE

W przypadku, kiedy pieczenie przewiduje nagrzewanie wstępne tradycyjne (bez używania technologii UIP), wyświetli się strona A) rys. S10, która wskazuje:

• ① czas, który upłynął oraz czas pozostający do zakończenia nagrzewania wstępnego (hipoteza);
• ② aktualną temperaturę w komorze oraz temperaturę ustawioną dla nagrzewania wstępnego;
• ③ umożliwia zmianę tradycyjnego nagrzewnia wstępnego w toku na nagrzewanie sterowane przy użyciu technologii UIP (zobacz str. 8)
• ④ możliwość "pominięcia" nagrzewania wstępnego;
• ⑤ możliwość przeglądania/modyfikowania parametrów następnych ETAPÓW.

Po uzyskaniu ustawionej temperatury, sygnał akustyczny sygnalizuje zakończenie ETAPU nagrzewania wstępnego (jeśli został ustawiony, ikona zielona*) i wyświetli się strona B) rys. S11, która sugeruje włożenie produktów do pieczenia. Po wykonaniu tej czynności, po zamknięciu drzwiczek piekarnika automatycznie uruchamia się ETAP 1.

* Dotknięcie ikony 🍷 u góry z prawej strony powoduje zmianę koloru:

zielony=po uzyskaniu ustawionej temperatury sygnał dźwiękowy sygnalizuje koniec ETAPU nagrzewania wstępnego szary=sygnał wyłączony

① Czas, który upłynął i czas pozostający do zakończenia nagrzewania wstępnego (hipoteza)

② Temperatura nagrzewania wstępnego ustawiona i aktualna

③ Umożliwia zmianę tradycyjnego nagrzewania wstępnego w toku na nagrzewanie sterowane przy użyciu technologii UIP (zobacz str. 8)

④ Umożliwia "pominięcie" nagrzewania wstępnego, nawet, jeśli ustawione

⑤ Dostęp do parametrów następnych ETAPÓW

W przypadku, kiedy pieczenie przewiduje nagrzewanie wstępne UIP (z użyciem technologii UIP), wyświetli się strona:

A) jeśli aktualna temperatura w komorze jest niższa od temperatury ustawionej dla nagrzewania wstępnego
B) jeśli temperatura w komorze jest taka sama lub niewiele niższa od temperatury ustawionej dla nagrzewania wstępnego: w tym przypadku produkty do pieczenia mogą już zostać włóżone.

rys. S6

Strona nagrzewania wstępnego UIP wskazuje:

• ① czas, który upłynął i czas pozostający do zakończenia nagrzewania wstępnego (hipoteza);
• ② aktualną temperaturę w komorze i temperaturę ustawioną dla nagrzewania wstępnego;
• ③ umożliwia zmianę nagrzewania przy użyciu technologii UIP w toku na nagrzewanie tradycyjne
• ④ możliwość przeglądania/modyfikowania parametrów następnych ETAPÓW.

Po uzyskaniu ustawionej temperatury, sygnał akustyczny sygnalizuje zakończenie ETAPU nagrzewania wstępnego (jeśli został ustawiony, ikona zielona*) i wyświetli się strona B) rys. S13, która sugeruje włożenie produktów do pieczenia. Po wykonaniu tej czynności, po zamknięciu drzwiczek piekarnika automatycznie uruchamia się ETAP 1.

* Dotknięcie ikony u góry z prawej strony powoduje zmianę koloru ikony:

zielony=po uzyskaniu ustawionej temperatury sygnał dźwiękowy sygnalizuje koniec ETAPU nagrzewania wstępnego szary=sygnał wyłączony

    subgraph Panel A
        D["SMART.Preheating is WORKING: OPTIMIZING PREHEATING TEMPERATURE 175 °C 180°C 0:05'25""]
        E["SMART.Preheating is WORKING: OPTIMIZING HEAT ACCUMULATION 182 °C 180°C 25% HEAT ACCUMULATION DROGRESS"]
    end

    subgraph Panel B
        F["SMART.Preheating"]
        G["START COOKING"]
        H["SMART.Preheating"]
        I["SMART.Preheating"]
        J["SMART.Preheating"]
        K["SMART.Preheating"]
    end

    subgraph Panel C
        L["Intelligent Performance"]
        M["Preheating"]
        N["Start STOP"]
    end

    D --> P["Czas pozostały do zakończenia nagrzewania wstępnego (hipoteza) lub procentowa wartość rosnąca (np. 25% nagrzewania wstępnego)"]
    end

    subgraph Panel C
        O["UPI"]
        P["S.P. OFF"]
        Q["STEP +1"]
        R["START STOP"]
        S["START STOP"]
        T["START STOP"]
        U["0:09:00"]
        V["130 °C"]
        W["STEP +1"]
        X["START STOP"]
        Y["START STOP"]
        Z["STEP +1"]
        AA["STEP +1"]
        AB["STEP +1"]
    end

CHŁODZENIE

Jeśli po włączeniu pieczenia, temperatura odczytana w komorze jest wyższa od wartości ustawionej (np. ponieważ piekarnik funkcjonuje w trybie ciągłym), wyświetli się strona rys. S14.

Wskazuje ona, że piekarnik chłodzi komorę pieczenia: zaczekać zawsze na zakończenie tej fazy, nie wkładać żadnej potrawy do pieczenia.

Kiedy komora zostanie schłodzona, pieczenie włączy się automatycznie.

Temperatura nagrzewania wstępnego

ustawiona (w kolorze białym) i aktualna (w kolorze czerwonym)

Czas pozostały do zakończenia chłodzenia (hípoteza)

W przypadku, kiedy zamierza się wcześniej przerwać pieczenie w toku, nacisnąć przycisk "START/STOP" i przytrzymać (około 4-5 sekund).

Wyjaśnienia: odczytywanie zużycia energii

Na stronie zakończenia pieczenia, klikając na przycisk można wyświetlić dane zużycia energii elektrycznej i wody oraz wyświetlić dane HACCP.

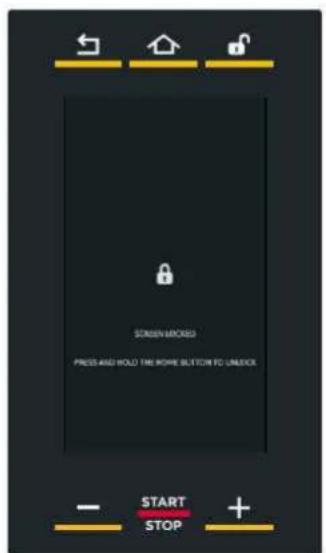

Wyjaśnienia: zablokowanie wyświetlacza

W przypadku, kiedy drzwiczki piekarnika są otwarte, strona przedstawiona obok ostrzega, że nie jest możliwe używanie wyświetlacza ze względów bepieczeństwa. Po zamknięciu drzwiczek wyświetlacz może być ponownie używany.

Jeśli drzwiczki pozostaną długo otwarte, wyświetlacz odblokuje się automatycznie po upływie czasu, który może być ustawiony przez operatora (przeczytać na str. 33).

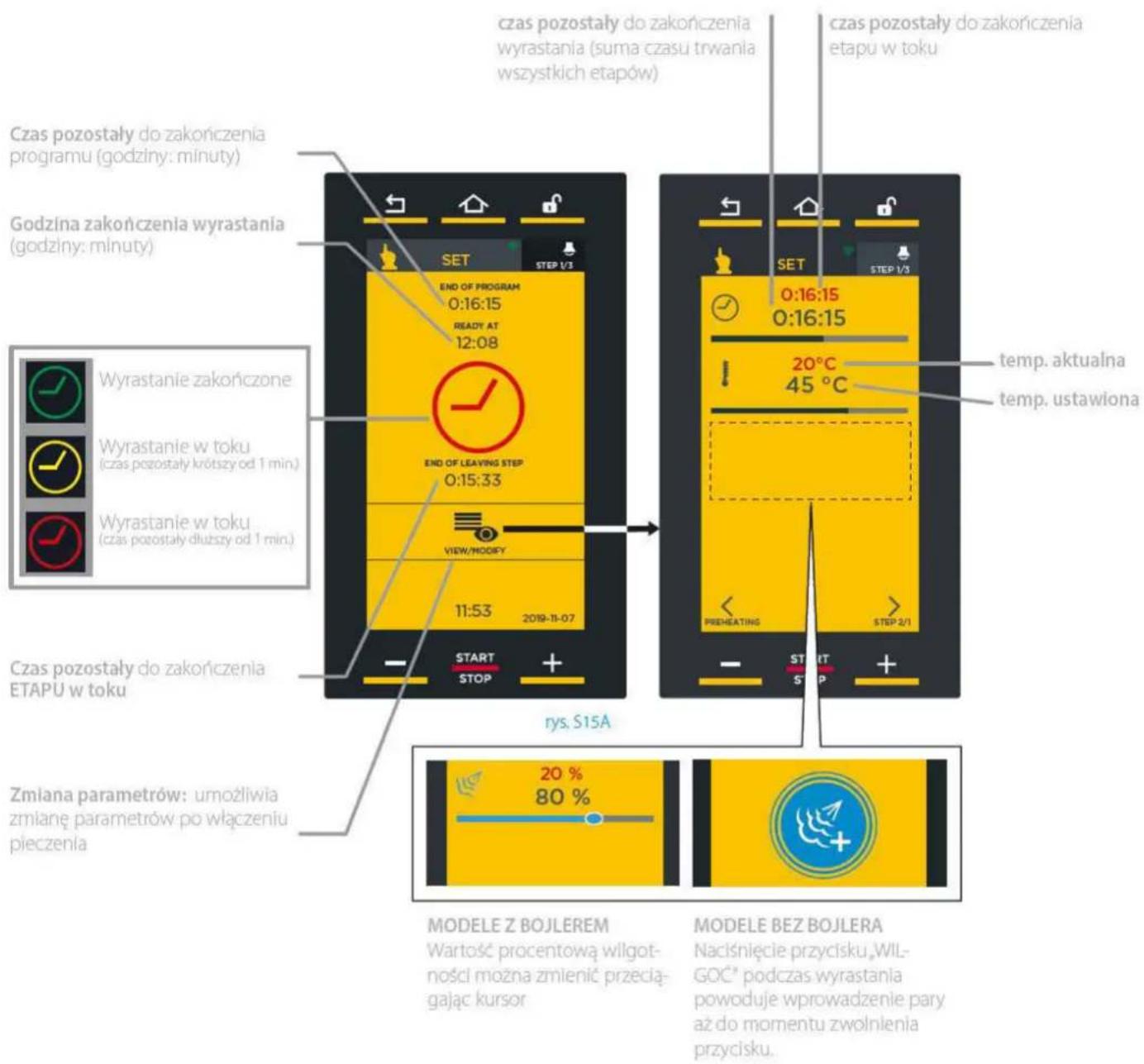

Koniec każdego ETAPU oraz automatyczne przejście do następnego, jeśli ustawiony, jest sygnalizowane krótkim sygnałem akustycznym, (jeśli włączony).

Strona przedstawia:

-① ETAP w toku;
- ② czas pozostały do zakończenia pieczenia/etapu;
- ③ czas, w ciągu którego potrawa będzie gotowa;
- ④ możliwość dostępu do zmiany parametrów po uruchomieniu pieczenia lub wcześniejsze zakończenie pieczenia w toku, ustawiając czas trwania na "00:00:00".

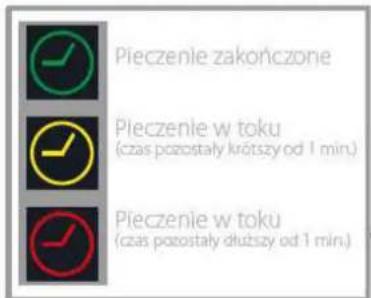

Pieczenie zakończone Pieczenie w toku (czas pozostały krótszy od 1 min.) Pieczenie w toku (czas pozostały dłuższy od 1 min.) ① ETAP w toku ② Czas pozostały do zakończenia PIECZENIA ③ Czas, w ciągu którego potrawa będzie gotowa ④ Zmiana parametrów: umożliwa zmianę parametrów po włączeniu pieczenia SET STEP 13 END OF COOKING PROGRAM 0:28:00 DEADY AT 12:06 END OF COOKING STEP 0:10:00 VISTA/MODIFY 11:36 MONDAY 25-10-2014 START STOP rys. S15A

A B C PREHEATING UIP SAVE STEP 2/1

rozdz. "UIP (UNOX INTELLIGENT PERFORMANCE/INTELIGENTNA WYDAJNOŚĆ UNOX)" na str. 8

A) Funkcja UIP NIE została włączona (nie zadziała nigdy w celu zwiększenia jakości pieczenia).
B) Funkcja UIP jest włączona, ale w danej chwili nie działa na pieczenie
C) Funkcja UIP jest włączona i w danej chwili działa na pieczenie

W przypadku, kiedy zamierza się wcześniej przerwać pieczenie w toku, nacisnąć przycisk "START/STOP" i przytrzymać (około 4-5 sekund).

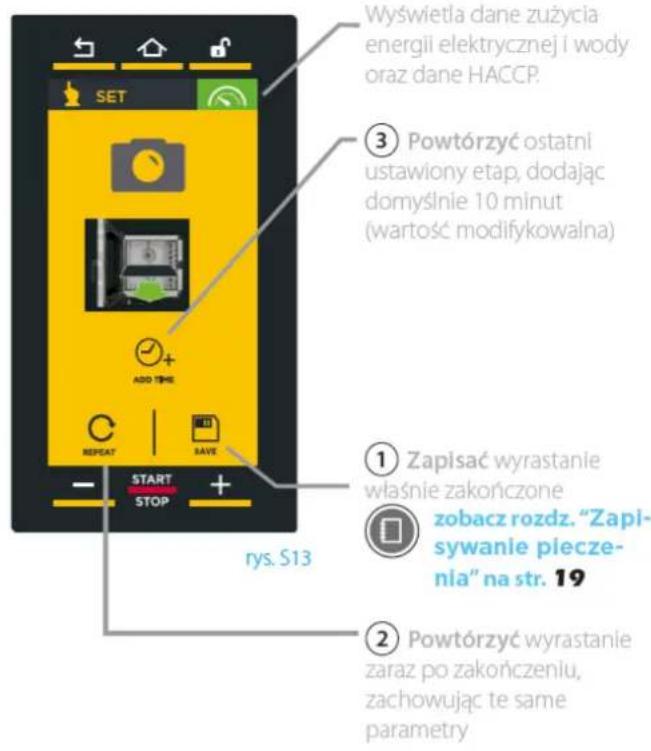

KONIEC PIECZENIA

Pieczenie kończy się po uzyskaniu ustawionego czasu: koniec pieczenia jest sygnalizowany sygnałem akustycznym, (jeśli aktywny) i wyświetleniem strony rys. S13

Strona umożliwia:

-① zapisanie pieczenia właśnie zakończonego;
-② powtórzenie pieczenia właśnie zakończonego, zachowując te same parametry;
-③ powtórzenie ostatniego ustawionego etapu modyfikując czas trwania.

Wyświetla dane zużycia energii elektrycznej i wody oraz dane HACCP. ③ Powtórzyć ostatni ustawiony etap, dodając domyślnie jedną minutę (wartość modifykowalna) 1 Zapisywanie pieczenia właśnie zakończonego zobacz rozdz. "Zapisywanie pieczenia" na str. 19 2 Powtórzyć pieczenie właśnie zakończone, zachowując te same parametry rys. S13

Jeśli nie zamierza się zapisać pieczenia, nacisnąć przycisk "HOME", aby powrócić do strony głównej.

Zapisanie przepisu oznacza możliwość jego ponownego użycia w przyszłości, tyle razy, ile będzie się chciało, bez potrzeby ponownego ustawiania parametrów za każdym razem.

Zapisanie może być wykonane po ustawieniu parametrów pieczenia (czas trwania, temperatura itd...) lub po zakończeniu pieczenia, dotykając w obu przypadkach przycisku "SAVE/ZAPISZ".

Aby uzyskać dodatkowe wyjaśnienia zobacz rozdz. Koniec pieczenia na str. 18

Aby przywołać zapisane pieczenia, przeczytać rozdz. "PROGRAMS/PROGRAMY" na str. 27.

① Przypisuje nazwę do właśnie zakończonego pieczenia

② Przypisuje zdjęcie do właśnie zakończonego pieczenia

③ Przypisuje blachę do właśnie zakończonego pieczenia

④ Zaplsuje pieczenie właśnie zakończone

rys.S14

Dotknięcie różnych symboli na stronie rys. S14 umożliwia:

-① przypisanie i zatwierdzenie przyciskiem "ok", nazwy przepisu (np. BRIOSZKI) (rys. S15);
- ② przypisanie jednego zdjęcia do przepisu, wybierając je spośród zdjęć do dyspozycji (rys. S16);
-③ przypisanie jednej blachy do przepisu, wybiera- jąc spośród blach do dyspozycji (rys. S17);
-④ zapisanie pieczenie z zastosowaniem ustawionych parametrów (nazwa, zdjęcie itp..).

Po zakończeniu ustawiania wyświetli się strona rys. S18.

Naciśnięcie przycisku "SAVE/ZAPISZ" powoduje otwarcie strony rys. S19: dotknąć pozycję, w której zamierza się zapisać pieczenie (np. pozycja pod pieczeniem "GROSZEK PTYSIOWY").

Jeśli dotykana pozycja jest już zajęta, program zażąda autoryzacji na nadpisanie programu.

U dołu strzałki i przewijają 16 pozycji do dyspozycji w grupie, strzałki i przewijają 16 grup do dyspozycji.

Pieczenie zostanie zapisane z wprowadzonymi ustawieniami (rys. S20).

Dotknięcie jednej opcji pieczenia spośród tych, które znajdują się na liście (rys. S20) powoduje otwarcie strony rys. S21 umożliwiającej:

• (A) wyświetlanie/modyfikowanie zapisanego pieczenia;
• Ⓑ powielanie pieczenia (w celu utworzenia pieczenia z podobnymi parametrami);
• © usuwanie zapisanego pieczenia: w tym ostatnim przypadku zostanie zażądane potwierdzenie, przed ostatecznym usunięciem (rys. S22).
• Ⓓ włączyć pieczenie przyciskiem "START/STOP".

Funkcja wieloproduktowa Multiprodotto umożliwia uzyskiwanie nadzwyczaj użytecznych wskazówek dotyczących pieczenia w toku po zakończeniu każdego etapu (np. dodanie grzybów do pierwszej blachy od góry).

Aby ułatwić wykonywanie czynności, oprócz uwagi na wyświetlaczu wyświetl się również zdjęcie (jeśli wprowadzone) danej potrawy.

① Ustawić parametry pieczenia pierwszego etapu

rozdz. "ustawianie pieczenia ręcznego" na str. 11

② dotknąć przycisku sygnału dźwiękowego "BUZZER";
③ przypisać jedno zdjęcie do przepisu (czynność fakultatywna);
④ zapisać uwagę, którą zamierza się wyświetlić po zakończeniu etapu;
⑤ zatwierdzić przyciskiem "OK".

Powtórzyć czynności opisane w punktach od ① do ⑤ do momentu wprowadzenia wszystkich wymaganych uwag (do maksymalnie dziewięciu - maksymalna liczba możliwych do ustawienia etapów).

⑥ Po wprowadzeniu wszystkich uwag włączyć pieczenie przyciskiem "START/STOP".
⑦ Po upłynięciu czasu przewidzianego dla pierwszego etapu, na wyświetlaczu zostanie wyświetlona wprowadzona uwaga (np. dodać grzyby do pierwszej blachy od góry) oraz zdjęcie (jeśli wprowadzone) blachy, na której wykonać czynność. Zatwierdzić naciskając przycisk "OK": pieczenie zostanie automatycznie wznowione z zastosowaniem parametrów ustawionych dla drugiego etapu.

Jeżeli podczas pieczenia będzie konieczne dodanie

uwag, nacisnąć przycisk

SET 0:14: 00 230 °C 80 % 2 START STOP

Przy wykorzystaniu tej funkcji piekarnik utrzymuje ustawioną temperaturę i wilgotność bez przerwy.

W przykładzie przedstawionym obok, 3 blachy zawierające różne potrawy są wkładane do komory pieczenia o tej samej godzinie 10:00 (→).

Dla każdej z nich zostanie ustawiony timer z innym czasem trwania, ponieważ każda potrawa wymaga oczywiście indywidualnego czasu pieczenia (30 minut, 45 minut, 2 godziny).

Zaleca się ustawienie timera 1 dla blachy umieszczonej w najwyższej części piekarnika, timera 2 dla drugiej blachy od góry i tak dalej: umożliwia to ustalenie, którą blachę wyjąć po upłynięciu czasu timera (np. upływa czas timera 2 - wyjmuję drugą blachę od góry).

Po upłynięciu czasu timera (w przykładzie pierwszy timer, który upływa to timer blachy 2, o godzinie 10:45), sygnał dźwiękowy ostrzega, że nadszedł czas wyjęcia odpowiedniej blachy. Otwarcie i zamknięcie drzwiczek powoduje wyzerowanie timera, którego czas właśnie upłynął.

Maksymalna liczba timerów możliwych do ustawienia to 10 (czyli dla maksymalnie 10 czynności pieczenia w komorze jednocześnie).

pos.1 (timer 1) pos.2 (timer 2) pos.3 (timer 3) pos.4 (timer 4) pos.5 (timer 5) pos.6 (timer 6) h 10:00 h 10:30 30 min h 10:00 h 10:45 45 min h 10:00 h 12:00 2:00 h TRAY 1 TRAY 2 TRAY 3

MULTI.TIME ③ Lista wszystkich menu Multi_time zapisanych przez użytkownika MY MENU ② Lista wszystkich opcji pieczenia Multi_time zapisanych przez użytkownika NEW MULTI.TIME START STOP ① Ustawianie pieczenia Multi_time zobacz rozdz. "Menu Set/Ustawienia" na str. 10 rys. M1

NEW MULTI.TIME: USTAWIANIE I ZAPISYWANIE NOWEGO PIECZENIA MULTI.TIME

W tej zakładce można utworzyć nowy przepis Multi. time.

USTAWIANIE PARAMETRÓW

Są ustawiane w ten sam sposób, jak wyjaśniono w "MENU SET/USTAWIANIE" (Aby uzyskać dodatkowe wyjaśnienia zobacz rozdz. Menu Set/Ustawienia na str. 10

Pieczenie NIE przewiduje:

- etapów pieczenia;

- wprowadzania czasu (pieczenie jest "nieskończone").

Każde pieczenie multitime przewiduje możliwości ustawienia nagrzewania wstępnego po dotknięciu strzałki

W razie potrzeby można wykorzystać technologie UNOX INTELLIGENT PERFORMANCE/INTELIGENTNA WYDAJNOŚĆ (UIP) klikając na odpowiedni symbol.

rozdz, "UIP (UNOX INTELLIGENT PERFORMANCE/INTELIGENTNA WYDAJNOŚĆ UNOX)" na str. 8

MULTI.TIME MY MENU MY MULTILIME NEW MULTILIME rys. M2

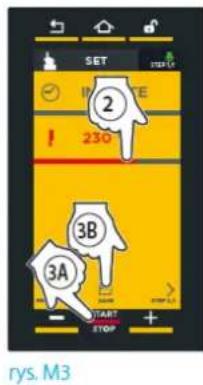

SET INFINITE 230 80 % 3A 3B START STOP + rys. M3

Po ustawieniu parametrów pieczenia można je natychmiast włączyć (przycisk START/STOP) lub zapisać (przycisk SAVE/ZAPISZ): ten ostatni wybór umożliwia ponowne wykorzystanie przepisu nieskończoną llość razy.

Jeśli zamierza się zapisać pieczenie, nacisnąć przycisk "SALVA/ZAPISZ" (zapisywanie przebiega w ten sam sposób, jak wyja- śniono w "MENU SET/USTAWIENIA").

Aby uzyskać dodatkowe wyjaśnienia zobacz rozdz. Menu Set/Ustawienia na str. 19 (Zapisywanie pieczenia).

Zapisanie przepisu umożliwia jego ponowne wykorzystanie nieskończoną ilość razy bez konieczności ustawiania parametrów za każdym razem (temperatura, wilgotność, prędkość wirników). Przy każdym uruchamianiu przepisu jest jednakże konieczne ustawienie pożądanych timerów (do 10): jeśli zamierza się zapisać je, należy uworzyć menu: aby uzyskać dodatkowe wyjaśnienia zobacz rozdz. Wyjaśnienia: „Nowe Menu” na str. 26.

WŁĄCZANIE PIECZENIA

Dotknąć przycisku "START/STOP" w oknie ustawiania parametrów (rys. M3) lub wybierając z listy, jeśli zostało wcześniej zapisane: w tym przypadku otworzy się strona rys. M6, która umożliwia:

• ① wyświetlanie/modyfikowanie zapisanego pieczenia;
• ② powielanie pieczenia (w celu utworzenia pieczenia z podobnymi parametrami);
• ④ utworzenie nowego menu (zobacz rozdz. Wyjaśnienia: „Nowe Menu” na str. 26);
• ⑤ włączyć pieczenie przyciskiem "START/STOP".

- ③ usuwanie zapisanego pieczenia: w tym ostatnim przypadku zostanie zażądane potwierdzenie, przed ostatecznym usunięciem;

Po naciśnięciu przycisku "START/STOP", jeśli pieczenie przewiduje nagrzewanie wstępne, wyświetla się ekrany przedstawione na str. 14 (tradycyjne nagrzewanie wstępne) oraz 15 (nagrzewanie wstępne SMART.Preheating - technologia UIP).

Po uzyskaniu ustawionej temperatury, sygnał akustyczny sygnalizuje zakończenie ETAPU nagrzewania wstępnego (jeśli został ustawiony, ikona zielona*) a ikona sugeruje włożenie produktów do pieczenia.

Po wykonaniu tej czynności, po zamknięciu drzwiczek piekarnika, automatycznie wyświetli się lista timerów.

* Dotknięcie ikony u góry z prawej strony powoduje zmianę koloru:

zielony=po uzyskaniu ustawionej temperatury sygnał dźwiękowy sygnalizuje koniec ETAPU nagrzewania wstępnego szary=sygnał wyłączony

USTAWIANIE TIMERÓW :

Po włożeniu potraw do pieczenia do piekarnika i zamknięciu drzwiczek należy ustawić timery przeznaczone dla włożonych blach.

Zaleca się ustawienie timera 1 dla blachy umieszczonej w najwyższej części piekarnika, timera 2 dla drugiej blachy od góry i tak dalej: umożliwia to ustalenie, którą blachę wyjąć po upłynięciu czasu timera (np. upływa czas timera 2 - wyjmuję drugą blachę od góry).

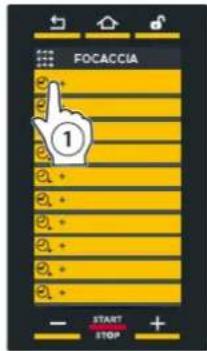

① Dotknąć symbolu "+" na stronie (rys. M8).
② Przeciągnąć kursor lub wykorzystać przyciski - + do ustawienia pożądanej wartości.
③ Potwierdzić naciskając przycisk "START/STOP" (rys. M9).

Uplynięcie czasu timera zostanie uzyskane w zależności od ustawionego czasu trwania (w przykładzie 15 minut).

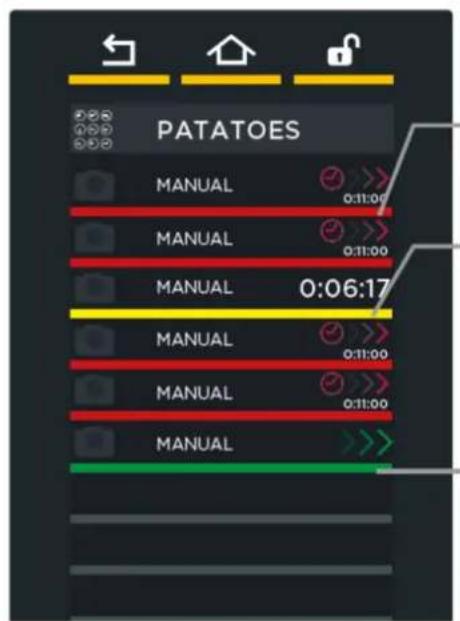

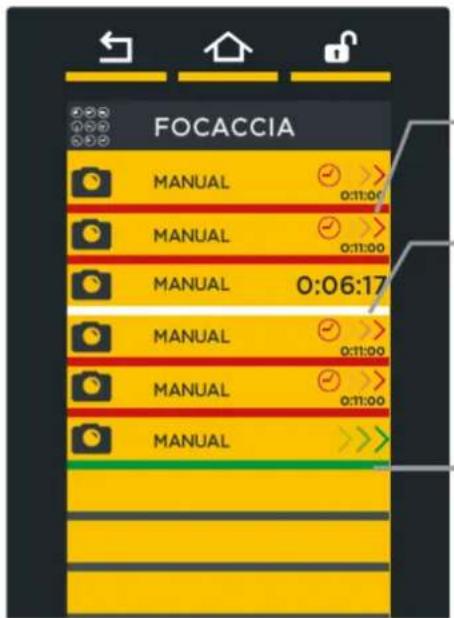

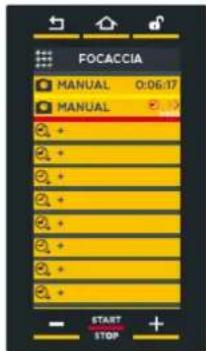

Kolor wskazuje:

• ZIELONY: timer, którego czas właśnie upłynął (potrawa gotowa). Sygnał akustyczny ostrzega, że nastąpił czas wyjęcia blachy z piekarnika. Po zamknięciu drzwiczek timer znika z listy.
• ŻÓŁTY: następny timer, który upływa (potrawa prawie gotowa), przygotować się do wyjęcia blachy.
• CZERWONY: timer funkcjonujący (potrawa jeszcze pieczona). Czas pozostający lub temperatura do uzyskania są wskazane z prawej strony.

POTATOES ① START STOP

rys. M8

② 0:0 00 ③ - STOP +

rys. M9

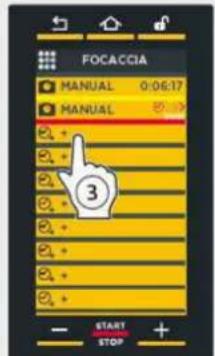

POTATOES MANUAL 0:06:17 MANUAL 0:22 + - + + + + + + + + + + + + + + START STOP

rys. M10

Timer z ustawionym czasem Timer, który upływa; przygotować się do wyjęcia blachy.

Timer upłynąt wyjąć blachę!

Aby usunąć timer z listy, dotknąć przez co najmniej 3 sekundy napis timera, który zamierza się usunąć.

Wyjść z funkcji

W przypadku, kiedy zamierza się wyjść z funkcji i następnie przerwać nieograniczone funkcjonowanie piekarnika, nacisnąć przycisk "START/STOP" i przytrzymać (około 4-5 sekund).

MY MULTI.TIME

W tej zakładce można przywołać pieczenie zapisane wcześniej wykorzystując menu "NEW MULTI.TIME".

Aby uzyskać dostęp do listy zapisanych opcji pieczenia, dotknąć ikony "MY MULTI.TIME" (rys. M13): otworzy się lista wszystkich wcześniej zapisanych opcji pieczenia (rys. M13).

U dołu strzałki < i> przewijają różne opcje pieczenia zapisane w tej grupie, strzałki √ i ∧ przewijają 16 grup do dyspozycji.

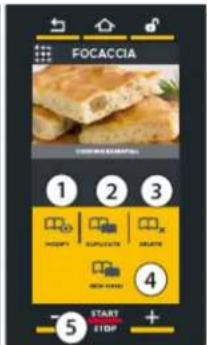

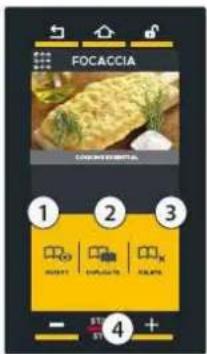

Dotknięcie jednej z opcji pieczenia znajdującej się na liście (rys. M13) powoduje otwarcie strony rys. M14 umożliwiającej:

-① wyświetlanie/modyfikowanie zapisanego pieczenia;
- ② powielanie pieczenia (w celu utworzenia pieczenia z podobnymi parametrami);
- ③ usuwanie zapisanego pieczenia: w tym ostatnim przypadku zostanie zażądane potwierdzenie, przed ostatecznym usunięciem.
- ④ utworzenie nowego menu (new menu);
Aby uzyskać dodatkowe wyjaśnienia zobacz rozdz. Wyjaśnienia: „Nowe Menu” na str. 26
- ⑤ włączyć pieczenie przyciskiem "START/STOP".

Po włożeniu potraw do pieczenia do piekarnika i zamknięciu drzwiczek należy ustawić timery przeznaczone dla włożonych blach (zobacz str. 24).

MULTI.TIME MY MENU MY MULTI.TIME 2A NEW MULTI.TIME START STOP

rys. M12

MULTITIME BROCCOLI POTATOES 2B START STOP

rys. M13

POTATOES 1 2 3 START STOP 4 5

rys. M14

MY MENU

W tej zakładce można przywołać menu zapisane wcześniej, wykorzystując funkcję "NOWE MENU".

Aby uzyskać dodatkowe wyjaśnienia zobacz rozdz. Wyjaśnienia: „Nowe Menu” na str. 26

Aby uzyskać dostęp do listy zapisanych opcji pieczenia, dotknąć ikony "MY MENU" (rys. M1): otworzy się lista wszystkich wcześniej zapisanych opcji pieczenia (rys. M14).

U dołu strzałki < i > przewijają różne opcje pieczenia zapisane w tej grupie, strzałki √ i ∧ przewijają 16 grup do dyspozycji.

Dotknięcie jednego pieczenia znajdującego się na liście (rys. M14), powoduje otwarcie strony rys. M15 umożliwiającej:

-① wyświetlanie/modyfikowanie zapisanego pieczenia;
- ② powielanie pieczenia (w celu utworzenia pieczenia z podobnymi parametrami);
-③ usuwanie zapisanego pieczenia: w tym ostatnim przypadku zostanie zażądane potwierdzenie, przed ostatecznym usunięciem.
- ④ włączanie pieczenia przyciskiem"START/STOP".

MULTITIME BROCCOLI POTATOES START STOP

rys. M14

POTATOES 1 2 3 HOLDY SUPPLANTS OILATE START +

rys. M15

Wyjaśnienia: „Nowe Menu”

Funkcja "NOWE MENU (NEW MENU)" umożliwia ustawienie do 10 timerów i zachowanie w pamięci wszystkich wartości czasu, bez konieczności ich ponownego ustawiania za każdym razem.

W zależności od ustawionych timerów blachy będą stopniowo gotowe do wyjęcia z piekarnika w zwykły sposób.

Aby ustawić funkcję:

-① przywołać przepis zapisany w "MENU MY MULTI.TIME" (w przykładzie "POTATOES-ZIEMNIAKI");
- ② dotknąć ikone "NOWE MENU";
- ③ w zależności od liczby blach, które zamierza się wykorzystać, ustawić timery, (jak wyjaśniono w punkcie 1D na str. 24). Wszystkie timery są wyświetlone w kolorze białym, aby wskazać, że znajdują się w fazie oczekiwania.
-④ Po ustawieniu wszystkich wymaganych timerów, na stronie, na której są wyświetlane wszystkie timery, nacisnąć przycisk "START/STOP".
- ⑤ Nacisnąć przycisk "SALVA/ZAPISZ";
-⑥ Wybrać pozycję, w której zapisać menu.

Następnie, aby przywołać pieczenie i włączyć je, kliknąć na "MENU MY MENU", wybrać odpowiedni przepis poprzez dotknięcie i włączyć przyciskiem "START/STOP".

Aby uzyskać dodatkowe wyjaśnienia zobacz rozdz. "My Menu" na str. 26

Umożliwia dostęp do listy opcji pieczenia (lub wyrastania w przypadku używania garownika) zapisanych wcześniej wykorzystując "MENU SET".

① Dotknąć ikonę "PROGRAMS/PROGRAMY" (rys. P1); otworzy się lista zapisanych wcześniej opcji pieczenia/wyrastania z wykorzystaniem "MENU SET/USTAWIENIA".
U dołu strzałki i przewijają różne pieczenia/wyra- stania zapisane w tej grupie, strzałki i przewi- jają 16 grup do dyspozycji.
② Dotknięcie jednej z opcji pieczenia/wyrastania znajdującej się na liście (rys. P2), powoduje otwarcie strony rys. P3 umożliwiającej:

• Ⓐ wyświetlanie/modyfikowanie zapisanego pieczenia/wyrastania;
• Ⓑ powielanie pieczenia/wyrastania (w celu utworzenia opcji z podobnymi parametrami);
• © usuwanie zapisanego pieczenia/wyrastania: w tym ostatnim przypadku zostanie zażądane potwierdzenie, przed ostatecznym usunięciem (rys. P4).

③ Aby włączyć pieczenie/wyrastanie nacisnąć przycisk "START/STOP" (rys. P3).

Następnie w trybie automatycznym włączy się:

nagrzewanie wstępne tradycyjne lub UIP, (jeśli przewidziane): odczekać na zakończenie, aby włożyć potrawy do pieczenia/wyrastania.

zobacz str. 14 - 15

chłodzenie komory, (jeśli rzeczywista temperatura odczytana w komorze jest wyższa od wartości ustawionej (np. ponieważ piekarnik/garownik funkcjonuje w trybie ciągłym): odczekać na zakończenie tej fazy, aby włożyć potrawy do pieczenia/wyrastania.

zobacz str. 16

pieczenie/wyrastanie z zastosowaniem właśnie ustawionych parametrów: w tym przypadku oznacza, że nie zostało ustawione żadne nagrzewanie wstępne; jest więc konieczne natychmiastowe włożenie potraw do pieczenia/wyrastania. Po zakończeniu tej czynności na stronie wyświetli się zapytanie, czy zamierza się powtórzyć ostatni etap czy też cały przepis (rys. P6).

Powtarza ostatni ustawiony etap, dodając domyślnie jedną minutę (wartość modifykowalna)

Powtarza pieczenie właśnie zakończone, zachowując te same parametry

Menu READY.COOK

Umożliwia dostęp do różnych programów ustawionych wstępnie w sposób pozwalający na szybkie włączenie określonych trybów pieczenia.

Aby uzyskać dostęp do programów ustawionych wstępnie:

① dotknąć ikone "READY.COOK;
② wybrać odpowiedni program: parametry (temperatura i wprowadzanie/usuwanie wilgoci nie mogą być modyfikowane przez użytkownika);
③ dotknąć przycisku "START/STOP": włączy się faza nagrzewania wstępnego;
④ po zakończeniu nagrzewania wstępnego można włączyć do 4 timerów.

Zaleca się ustawienie timera 1 dla blachy umieszczonej w najwyższej części piekarnika, timera 2 dla drugiej blachy od góry i tak dalej: umożliwia to ustalenie, którą blachę wyjąć po upłynięciu czasu timera (np. upływa czas timera 2 - wyjmuję drugą blachę od góry). (aby uzyskać dodatkowe informacje o tym, jak włączyć timery, przeczytać str. 24);

W razie potrzeby można wykorzystać technologię UNOX INTELLIGENT PERFORMANCE/INTELIGENTNA WYDAJNOŚĆ (UIP) klikając na odpowiedni symbol.

rozdz. "UIP (UNOX INTELLIGENT PERFORMANCE/INTELIGENTNA WYDAJNOŚĆ UNOX)" na str. 8

⑤ włączyć pieczenie przyciskiem "START/STOP" w zwykły sposób.

UNOS BAKERLUX SHOP/AVE MASTER 1 START STOP

READY.BAKE 155 °C 2 170 °C 3 - STOP +

SOFT BAKE 0:00:00 0:00:00 0:00:00 0:00:00 START STOP

SOFT BAKE 0:00:00 4 0:00:00 5 STOP STOP

SOFT BAKE 0:35:00 0:00:59 0:00:10 0:00:01 START STOP

Ta strona przedstawia możliwą sytuację pieczenia w toku. Kolory wskazują:

• ZIELONY: timer, którego czas właśnie upłynął (potrawa gotowa). Sygnał akustyczny ostrzega, że nastąpił czas wyjęcia blachy z piekarnika. Po zamknięciu drzwiczek timer znika z listy.
• ŻÓŁTY: następny timer, który upływa (potrawa prawie gotowa), przygotować się do wyjęcia blachy.
• CZERWONY: timer funkcjonujący (potrawa jeszcze pieczona).

Menu CHEFUNOX

CHEFUNOX AUTOBAKE

W tej zakładce znajdują się przepisy ustawione wstępnie przez UNOX: wystarczy wybrać typ pieczenia, które zamierza się wykonać (np. grillowanie), potrawę do pieczenia i włączyć pieczenie: wynik będzie zawsze doskonały.

① Dotnąć ikone "CHEFUNOX";
② wybrać pozycję "CHEFUNOX AUTOBAKE";
③ wybrać odpowiednią kategorię (np. PIZZA);
④ wybrać typ potrywy, którą zamierza się piec (np. FROZEN PIZZA/PIZZA MROŻONA).
⑤ W zależności od wybranego przepisu, piekarnik proponuje różne strony, które umożliwiają spersonalizowanie pieczenia:
waga
grubość
stopień przypieczenia warstwy zewnętrznej: lekko przyrumieniona (LIGHT) - średnio przyrumieniona (MED) - mocno przyrumieniona (BROWN). Stopień przypieczenia warstwy zewnętrznej można ustawić również przeciągając kursor aż do momentu uzyskania odpowiedniej temperatury.
⑥ Włączyć pieczenie naciskając przycisk "START/STOP".

Więcej informacji na temat pieczenia w toku? Przeczytać rozdz. "uruchamlanie pieczenia" na str. 14 oraz rozdz. "koniec pieczenia" na str. 18

Pieczenie zakończone Pieczenie w toku (czas pozostały krótszy od 1 min.) Pieczenie w toku (czas pozostały dłuższy od 1 min.)

ZUCCHINI END OF COOKING PROGRAM 0:28:00 READY AT 12:06 11:36 MORKEY 23-10-2014 START STOP

Czas pozostały do zakończenia PIECZENIA

Czas, w ciągu którego potrawa będzie gotowa

rozdz. "UIP (UNOX INTELLIGENT PERFORMANCE/INTELIGENTNA WYDAJNOŚĆ UNOX)" na str. 8

W przypadku, kiedy zamierza się wcześniej przerwać pieczenie w toku, nacisnąć przycisk "START/STOP" i przytrzymać (około 4-5 sekund).

CHEFUNOX MULTI.TIME

W tej zakładce znajdują się przepisy multitime ustawione wstępnie przez UNOX: wystarczy wybrać typ pieczenia, które zamierza się wykonać (np. grillowanie) i włączyć pieczenie: teraz można włączyć do 10 timerów, które ostrzegają o konieczności wiejęcia potraw optymalnie upieczonych.

① Dotknąć ikone "CHEFUNOX";
② wybrać pozycję "CHEFUNOX MULTI.TIME";
③ włączy się nagrzewanie wstępne tradycyjne lub UIP w zależności od wybranej opcji.
④ po zakończeniu nagrzewania wstępnego zostanie zaproponowane włożenie do piekarnika wszystkich produktów, które zamierza się upiec.
⑤ ustawianie timerów:

Ustawiając czas:

Ⓐ Przeciągnąć kursor lub wykorzystać przyciski
- + do ustawienia pożądanej wartości.
B Potwierdzić naciskając przycisk "START/STOP".

Wybierając podobny przepis:

© Dotknąć czerwoną ikone;
D wybrać odpowiednią kategorię (np. PIZZA);
E wybrać typ potrywy, którą zamierza się piec (np. FRO-ZEN PIZZA/PIZZA MROŻONA).
⑤ W zależności od wybranego przepisu, piekarnik proponuje różne strony, które umożliwiają spersonalizowanie pieczenia:

• waga
• ① grubość
• stopień przypieczenia warstwy zewnętrznej: lekko przyrumieniona (LIGHT) - średnio przyrumieniona (MED) - mocno przyrumieniona (BROWN). Stopień przypieczenia warstwy zewnętrznej można ustawić również przeciągając kursor do momentu uzyskania odpowiedniej temperatury.
  G Potwierdzić naciskając przycisk "START/STOP".

LINOF BAKERLUX SHOING MASTER START STOP 1

CHEFUNOX MULTI.TIME CHEFUNOX AUTOBAKE START STOP

Dodatkowe informacje i wyjaśnienia? Zobacz str. 22

rozdz. "UIP (UNOX INTELLIGENT PERFORMANCE/INTELIGENTNA WYDAJNOŚĆ UNOX)" na str. 8

Włączają się timery: kolor paska wskazuje:

• ZIELONY: timer, którego czas właśnie upłynął (potrawa gotowa). Sygnał akustyczny ostrzega, że nastąpił czas wyjaęcia blachy z piekarnika. Po zamknięciu drzwiczek timer znika z listy.
• ŻÓŁTY: następny timer, który upływa (potrawa prawie gotowa), przygotować się do wyjęcia blachy.
• CZERWONY: timer funkcjonujący (potrawa jeszcze pieczona). Czas pozostający lub temperatura do uzyskania są wskazane z prawej strony.

Aby usunąć timer z listy, dotknąć przez co najmniej 3 sekundy napis timera, który zamierza się usunąć.

Menu DCC Stats

Ta strona umożliwia dostęp do 3 obszarów:

A) GOAL (Cele): należy ustawić liczbę godzin pracy piekarnika dziennie, niezbędnych dla zoptymalizowania kosztów. Wyświetli się wykres wskazujący czy ustawiony cel został uzyskany. Ten widok umożliwia sprawdzenie, czy piekarnik jest używany w optymalny sposób.
B) HACCP: odczyt danych HACCP umożliwia monitorowanie obróbki produktów spożywczych, w których istnieje zagrożenie skażenia o charakterze biologicznym, chemicznym lub fizycznym.

W tym przypadku co 30 sekund zostaną odczytane:

-temperatura w komorze;
-temperatura odczytana przez sondę rdzeniową;
- temperatura sondy do gotowania próżniowego (sous vide).

C) ZUŻYCIE: dotknięcie ikony "ZUŻYCIE" powoduje wyświetlienie strony z podaną datą, w której piekarnik był włączony.

USTAWIANIE CELÓW

① Wybrać wskazaną pozycję.
② Obrócić niebieski pasek lub wyregulować przyciski — + , aby ustawić liczbę godzin dziennie, kiedy piekarnik ma być używany w celu zoptymalizowania kosztów (np. 14:00 godzin).
③ Zapisać naciskając przycisk "SAVE/ZAPISZ".
④ Wybrać, czy wyświetlić cele w ciągu dnia, w ciągu tygodnia lub w ciągu miesiąca: wyświetli się linia w kolorze szarym (raprezentująca ustawiony czas, np. 14 godzin) oraz odpowiedni wykres.

Na wykresie:

• paski niebieskie wskazują, kiedy cel został uzyskany (czyli została przekroczona liczba 14 godzin funkcjonowania piekarnika dziennie)
• paski czerwone wskazują, kiedy cel NIE został uzyskany.

Wyświetlanie celów w ciągu tygodnia: np. od 18 do 24 grudnia

22 godziny: cel uzyskany 14 godzin: cel do uzyskania 12 godzin: cel NIE uzyskany

Są także podane wielkości zużycia w wybranym okresie:

• zużyta energia (energy);
• litry wody zużytej do wytworzenia pary w komorze pieczenia (steam);
• minuty otwarcia drzwiczek (open door time)

HACCP

① Wybrać datę funkcjonowania piekarnika, w której pragnie się poznać dane HACCP.
② Są wyświetlane odpowiednie dane podczas funkcjonowania.

ZUŻYCIE

① wybrać przedział czasowy, w którym zamierza się poznać zużycie;
② wybrać dzień, tydzień lub miesiąc, w którym zamierza się poznać zużycie.
③ Zostaną wyświetlone następujące zużycia:

• zużyta energia (energy);
• litry wody zużytej do wytworzenia pary w komorze pieczenia (steam).

Ustawienia

Umożliwia dostęp do ustawiania parametrów piekarnika.

MENU SERWIS (SERVICE MENU) jest zastrzeżone dla operatorów wyspecjalizowanych, w przeciwieństwie do punktu "USTAWIA-NIE UŻYTKOWNIKA (USER SETTINGS/USTAWIENIA UŻYTKOWNIKA)", który jest dostępny dla każdego operatora, po wpisaniu hasła "4456" i zatwierdzeniu przyciskiem "OK".

UNOX BAKERLUX SHOPPre MASTER SET MULTIME PROGRAMS 1 BROOK CHEPUNDX DOC STATS BAKERLUX PROVER START STOP

USER SETTINGS PIN: 4456 SERVICE MENU START STOP

USER SETTINGS LANGUAGE DATE AND TIME UNIT OF MEASURE NETWORK CONSUMABLE PRICES USB UNOX.CARE OPTIONS START STOP

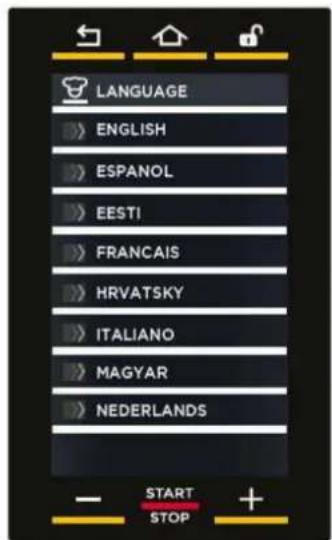

1 JEZYK (LANGUAGE)

Umożliwia wybór preferowanego języka, który będzie używany dla wszystkich pozycji menu.

Listę języków można przeglądać przy użyciu strzałek

ENGLISH, ITALIANO, FRANÇAIS, ESPAÑOL, DEUTSCH, CESKY, PYCCKIЙ, KOREAN, SRPSKI, CHINESE, SLOVENSKY, PORTUGUÉS, JAPANESE, ROMANA, DANSK, SVENSKA, POLSKI, SLOVENŠČINA, NEDERLANDS, БЪЛГАРСКИ, Language, EMLHNIKA, MAGYAR, TÜRK, HRVATSKI, EESTI

LANGUAGE ENGLISH ESPAÑOL EESTI FRANCAIS HRVATSKY ITALIANO MAGYAR NEDERLANDS START STOP

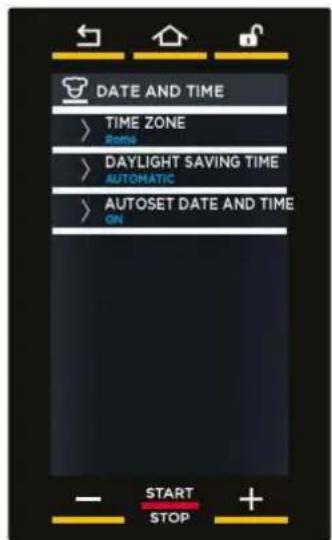

DATA I GODZINA (DATE AND TIME)

Umożliwia modyfikowanie ustawień "DATA I GODZINA" piekarnika.

NALEŻY ustawić:

• strefę czasową, klikając na obszar geograficzny przynależności i wybierając odpowiedni Kraj, przewijając strzałkami √ i ∧;
• czas urzędowy, czyli czy w danej chwili obowiązuje czas zimowy (słoneczy) czy czas letni (urzędowy); alternatywnie opcja „AUTOMATYCZNY” umożliwia automatyczną aktualizację;
• w przypadku, kiedy zamierza się automatycznie aktualizować datę i godzinę.

DATE AND TIME > TIME ZONE Rome > DAYLIGHT SAVING TIME AUTOMATIC > AUTOSET DATE AND TIME ON START STOP

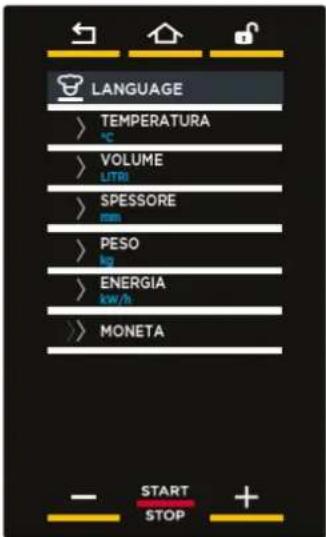

Umożliwia wybór jednostki miary:

• temperature (°C-°F);
• objętości (litry - galony);
• grubości (mm lub cale);
• wagi (kg lub funty);
• energii (kWh lub BTU/bryt.jedn.ciepła.);

Umożliwia ponadto ustawienie aktualnej waluty (€, \$ itd...) i po wejściu do menu umożliwia, ustawienie:

- w przypadku, kiedy symbol waluty musi znajdować się za lub przed wartością;

- czy używać "." lub ", " dla liczb dziesiętnych.

- w przypadku, kiedy symbol waluty musi znajdować się za lub przed wartością; - czy używać "." lub "," dla liczb dziesiętnych.

LANGUAGE TEMPERATURA °C VOLUME LITRI SPESSORE mm PESO kg ENERGIA kw/h MONETA START STOP

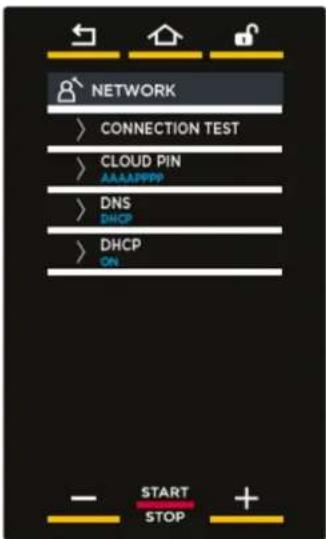

NETWORK/SIEĆ

Umożliwia włączenie lub wyłączenie sterowania piekarnikiem przy użyciu zdalnego połączenia z siecią i skonfigurowanie parametrów.

Connection test/Test połączenia

Test połączenia dla każdego z 3 rodzajów połączeń

Cloud PIN/Kod identyfikacyjny chmury

Kod PIN służy do włączania piekarnika na stronie DDC. unox.com oraz w APP. Każdy piekarnik posiada inny kod, który jest już ustawiony przy pierwszym włączeniu: w razie konieczności kod może być zmodyfikowany w celu spersonalizowania urządzenia.

DHCP

Umożliwia uzyskanie ustawień sieci z serwera DHCP (w przypadku połączeń bezprzewodowych/WI-FI pozostawić zawsze DHCP "ON").

W przypadku połączeń okablowanych będzie możliwe wprowadzenie ustawień sieci w trybie ręcznym.

W przypadku używania karty SIM wyświetli się:

Poziom sygnału

PIN karty sim (tylko w przypadku, kiedy karta wymaga zastosowania kodu PIN)

APN (uzależniony od operatora, do wyszukania w Internecie), jeśli nie zostanie wprowadzony, piekarnik nie połączy się.

NETWORK > CONNECTION TEST > CLOUD PIN AAAAAPPP > DNS DHCP > DHCP ON START STOP

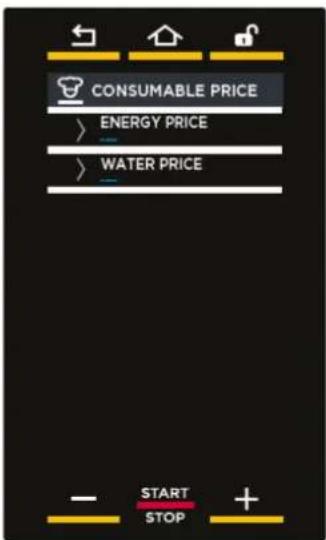

KOSZT PRODUKTÓW EKSPLOATACYJNYCH (CONSUMABLE PRICES)

Umożliwia wprowadzenie kosztów energii elektrycznej, wody i detergentu (waluta jest ustawiona w zakładce „Jednostka miary” na tej samej stronie)

CONSUMABLE PRICE ENERGY PRICE WATER PRICE START STOP

USB

Eta zakładka umożliwia importowanie lub eksportowanie danych z własnego nośnika USB (sformatowany FT32 o pojemności od 4 do 16 GB).

• EKSPORTUJ PROGRAMY (EXPORT PROGRAMS): eksportuje przepisy z piekarnika na nośnik USB;
• IMPORTUJ PROGRAMY (IMPORT PROGRAMS): importuje przepisy z nośnika USB do piekarnika;
• IMPORTOWANIE OBRAZÓW (IMPORT PICTURE): importowanie obrazów z nośnika USB do piekarnika, na przykład zdjęcie doskonale przygotowanej potrawy. Obrazy, aby mogły być używane, muszą być skonwertowane: wykonać procedurę przedstawioną na rysunku, punkty od ① do ⑦.

UNOX.CARE

UNOX.PURE

① Wyświetla pozostałość w litrach

Dzięki obecności wewnętrznego licznika, (który należy wyzerować przy każdej zmianie filtra) można sprawdzić w każdej chwili brakującą ilość litrów wody na wejściu po wymianie filtra.

② Twardość wody

Ta strona umożliwia ustawienie twardości wody w zakresie od 3 °dH do 10 °dH (niemieckie).

③ Aktywacja licznika litrów

Po wymianie filtra należy wyzerować licznik litrów, aby rozpoczął liczenie od początku. Aby wykonać tę czynność należy wpisać kod PIN podany na opakowaniu zestawu filtra.

USER SETTINGS LANGUAGE DATE AND TIME UNIT OF MEASURE NETWORK CONSUMABLE PRICES USB UNOCCARE OPT STOP

UNOX.PURE UNOX.Pure BAKERY Pure UN Energy START STOP

Jeśli aktywny (ON) przelicza dane dotyczące zużycia (np. litry wykorzystane do dostarczenia pary) w kosztach, w zależności od ustawionej waluty.

OPTIONS 1 > CONSUMPTION DATA IN CURRENCY OFF 2 > LOCKING 3 > SMART PREHEATING OFF 4 > GRAPHICAL USER INTERFACE 5 > SECONDS TO SHOW SLIDES IN COOKING 3 6 > LOCK SCREEN TIMEOUT 3 7 > BUZZER 8 > AUTOMATIC DOOR 9 > AUTOCOOK UNICE - START STOP + > LOCKING PROGRAM VIEW OFF > LOCK USER PROGRAMS OFF > LOCK MANUAL COOKINGS OFF > HOME PAGE ICONS > SHOW FULL MENUS > BUZZER AT THE END OF CCOK AL > VOLUME HEAD > EXTERNAL BUZZER OWN

② BLOKADY

Z tej pozycji uzyskuje się dostęp do trzech podmenu:

Zablokowanie wyświetlania programu

(LOCK VIEW PROGRAM/ZABLOKOWANIE WYŚWIETLANIA PROGRAMU)

Umożliwia uruchamianie programów pieczenia zapisanych przez użytkowników, ale uniemożliwia ich wyświetlanie, modyfikowanie i usuwanie.

Zablokowanie programów użytkownika

(LOCK USER PROGRAM/ZABLOKOWANIE PROGRAMU UŻYTKOWNIKA)

Umożliwia uruchamianie i wyświetlanie programów pieczenia zapisanych przez użytkowników, ale uniemożliwia ich modyfikowanie i usuwanie.

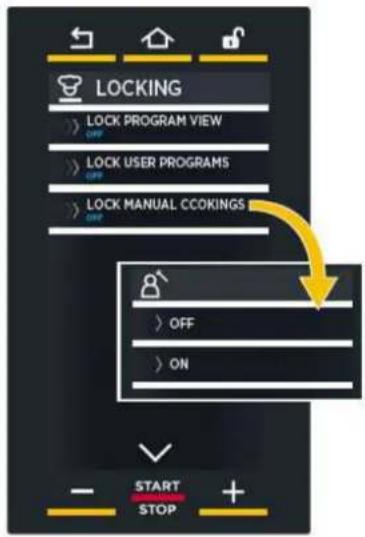

Zablokowanie pieczenia ręcznego

LOCK MANUAL COOKINGS/ZABLOKOWANIE PIECZENIA REÇZNEGO)

Blokuje możliwość pieczenia w trybie ręcznym (menu SET/USTAWIENIA).

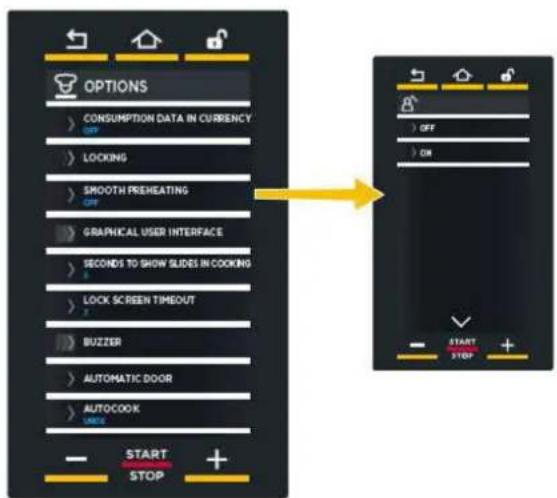

③ SMOOTH PREHEATING (NAGRZEWANIE WSTĘPNE „DELIKATNE”)

W przypadku częstego występowania alarmu AF02 (termostat bezpieczeństwa) można aktywować funkcję SMOOTH, bardziej delikatne nagrzewanie wstępne.

LOCKING > LOCK PROGRAM VIEW OFF > LOCK USER PROGRAMS OFF > LOCK MANUAL CCOKINGS OFF > OFF > ON START STOP

OPTIONS > CONSUMPTION DATA IN CURRENCY OFF > LOCKING > SMOOTH PREHEATING OFF > GRAPHICAL USER INTERFACE > SECONDS TO SHOW SLIDES IN COCKING 2 > LOCK SCREEN TIMEOUT 2 > BUZZER > AUTOMATIC DOOR > AUTOCOOK STOP - START + STOP - OFF > ON - START + STOP

INTERFEJS UŻYTKOWNIKA

Z tej pozycji uzyskuje się dostęp do dwóch podmenu:

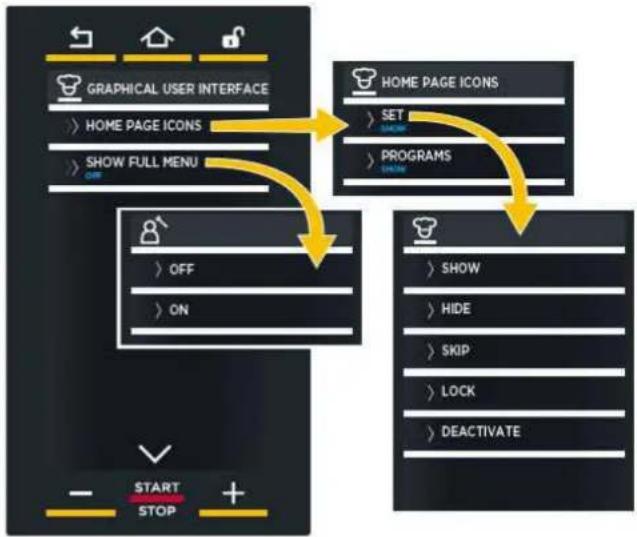

Ikony strony głównej

(HOME PAGE ICONS/IKONY STRONY GŁÓWNEJ):

z tego podmenu można wykonać niektóre ustawienia w ikonach menu głównego (SET/USTAWIANIE, PROGRAMS/PROGRAMY, MULTITIME itp.):

Ustawienia:

Pokaż (SHOW): normalne wyświetlanie wybranej ikony Ukryj (HIDE): ukrywa wybraną ikonę

Pomiń (SKIP): w przypadku pominięcia jakiejś ikony, pozostałe ikony rozmieszczą się w odpowiednii sposób, aby zajać pustą przestrzeń

Zablokuj (LOCK): zablokowanie używania menu, które pozostaje nadal widoczne

Dezaktywuj (DEACTIVATE): zablokowanie używania menu i redukcja jego widoczności.

Pokaż kompletne menu (SHOW FULL MENU):

jeśli ustawiony na "ON" wyświetla parametry wszystkich akcesoriów, (nawet, jeśli nie zainstalowane).


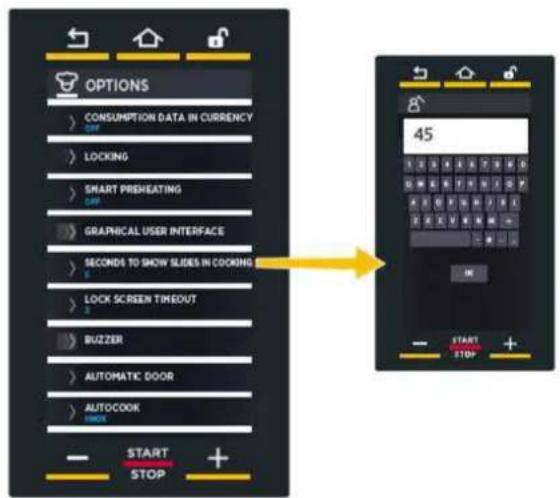

SEKUNDY WYŚWIETLANE PODCZAS PIECZENIA (SECONDS TO SHOW SLIDES IN COOKING)

Ustawia czas trwania wyświetlenia stron dotyczących procesów pieczenia przed przejściem do następnej strony.

OPTIONS > CONSUMPTION DATA IN CURRENCY OFF > LOCKING > SMART PREHEATING OFF > GRAPHICAL USER INTERFACE > SECONDS TO SHOW SLIDES IN COOKING 2 > LOCK SCREEN TIMEOUT 2 > BUZZER > AUTOMATIC DOOR > AUTOCOOK TIME - START STOP + 45 - START STOP+

PRZEKROCZONY CZAS ZABLOKOWANIA EKRANU (LOCK SCREEN TIMEOUT)

W przypadku, kiedy drzwiczki piekarnika są otwarte, strona przedstawiona obok ostrzega, że nie jest możliwe używanie wyświetlacza ze względów bepieczeństwa.

Po zamknięciu drzwiczek wyświetlacz może być po- nownie używany.

Jeśli drzwiczki pozostaną długo otwarte, wyświetlacz odblokuje się automatycznie po upływie czasu, który może być ustawiony przez operatora przy użyciu tego menu (czas jest wyrażony w sekundach, w przykładzie 3 sekundy).

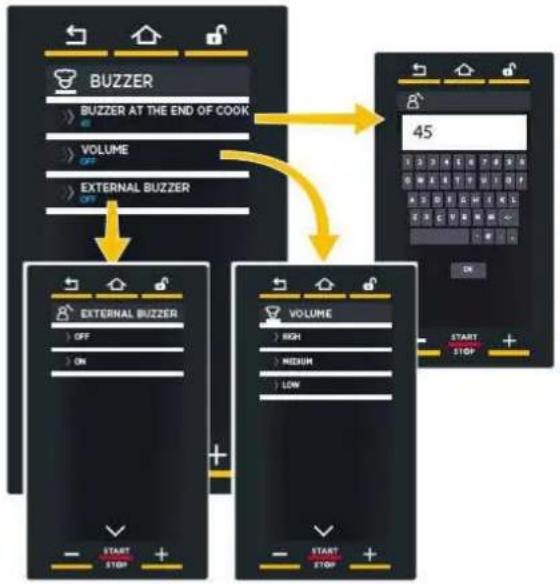

Umożliwia ustawienie:

... czasu trwania sygnału dźwiękowego w sekundach po zakończeniu pieczenia/wyrastania. Ustawićwartość wykorzystując klawiaturę i zatwierdzić naciskając "OK";

... natężenie sygnału dzwiękowego po zakończeniu pieczenia/wyrastania wybierając spośród:wysokie, średnie lub niskie;

...włączenia (ON) lub wyłączenia (OFF) opcjonalnego zewnętrznego sygnału dźwiękowego, jeśli zainstalowany.


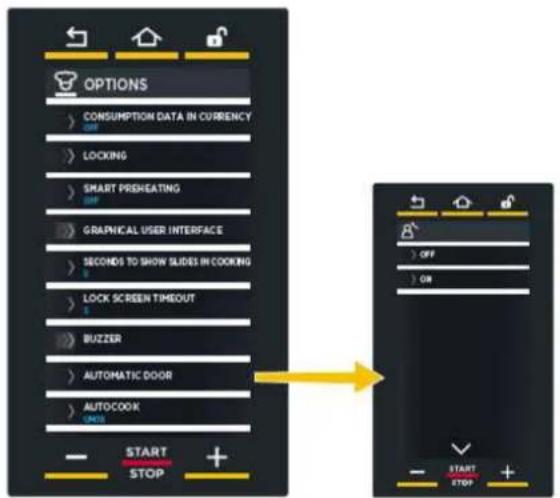

⑧ DRZWICZKI AUTOMATYCZNE

Umożliwia ustawienie:

• w przypadku posiadania piekarnika wyposażonego w drzwiczki automatyczne (TAK);
• w przypadku NIEposiadania piekarnika wyposażone- go w drzwiczki automatyczne (NIE);

OPTIONS > CONSUMPTION DATA IN CURRENCY OFF > LOCKING > SMART PREHEATING OFF > GRAPHICAL USER INTERFACE > SECONDS TO SHOW SLIDES IN COCKING > LOCK SCREEN TIMEOUT > BUZZER > AUTOMATIC DOOR > AUTOCOOK ON/OFF START STOP +

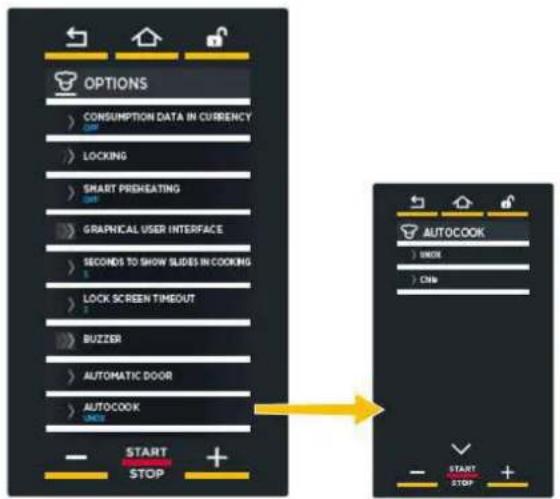

⑨ AUTOCOOK

Dodanie do listy zapisanych programów chef UNOX programów dedykowanych dla danego Kraju.

OPTIONS > CONSUMPTION DATA IN CURRENCY OFF > LOCKING > SMART PREHEATING OFF > GRAPHICAL USER INTERFACE > SECONDS TO SHOW SLIDES IN COCKING 1 > LOCK SCREEN TIMEOUT 2 > BUZZER > AUTOMATIC DOOR > AUTOCOOK START STOP + - - START STOP AUTOCOOK > UNOK > CNK

BAKERLUX SHOP.Pro™ Master

Obsługa połączonego garownika

SET/USTAWIENIA

Umożliwia wykonywanie wyrastania, w którym użytkownik musi ustawiać czas trwania i temperaturę wy- v trybie ręcznym.

Wyjaśnienia na str. 42

PROGRAMS/PROGRAMY

Umożliwia dostęp do listy opcji wyrastania zapisanych wcześniej w "MENU SET/USTAWIENIA".

Wyjaśnienia na str. 27

MULTITIME

W noczesnych kuchniach nie jest rzadkością konieczność uzyskania jednoczesnego wyrastania produkte wymagają innego czasu wyrastania w tych samych iłch klimatycznych (temperatura, wilgotność itd...): z za niem menu Multi.time jest możliwe używanie garowniu ciągłym i ustawienie do 10 timerów, które ostrzegają, dy produkt jest wyrośnięty.

Wyjaśnienia na str. 48

UNOX BAKERLUX SHOP.Pro MASTER SET MULTITIME PROGRAMS PROVER BAKERLUX PROVER MONDAY 23-10-2014 START STOP

Piekarnik umożliwia sterowanie z zastosowaniem jednego panelu sterowniczego, również połączonego garownika. Aby używać garownika dotknąć dolną ikonę (PROVER).

Uwagi

Menu Set/Ustawienia

Podczas procesów wyrastania ręcznego, użytkownik musi, w oparciu o swoje doświadczenie, ustawić następujące parametry:

czas trwania wyrastania (w godzinach.minutach);

temperatura w komorze wyrastania (°C)

Po ustawieniu tych dwóch parametrów można bezpośrednio włączyć wyrastanie lub zapisać ustawiony przepis: dzięki temu będzie można wykorzystać go w przyszłości, tyle razy, ile będzie się chciało, bez potrzeby ponownego ustawiania parametrów za każdym razem.

rozdz.Zapisywanie pieczenia na str. 19

CZAS TRWANIA WYRASTANIA (od 0 min do 9h:59mln:59sek nastepnie NIESKOŃCZONA, czyli funkcjonowanie garownika w trybie ciągłym). Wyrastanie kończy się po uzyskaniu ustawionego czasu. TEMPERATURA w komorze (od 30°C do 50°C). (tylko w przypadku modeli z bojlerem) WPROWADZANIE WILGOCI wprowadzanie pary do komory SET STEP 1/3 0:09:00 20 °C 80 % PREHEATING SAVE STEP 2/1 START STOP Dotknięcie ikony powoduje włączenie/wyłączenie sygnału dźwiękowego po zakończeniu każdego ETAPU zielony= sygnał włączony biały= sygnał wyłączony Ikona wskazuje numer usta- wianego właśnie ETAPU. rozdz. "ustawianie wyrastania ręczne- go" na str. 43 Zapisywanie ustawionych parametrów rozdz. "Zapisywa- nie pieczenia" na str. 19 Ustawianie ETAPU od 2 do 9

JAK USTAWIAĆ PARAMETRY WYRASTANIA

TRYB KURSORA (zobacz rys. S1)

① Dotknąć symbolu parametru, który zamierza się ustawić: zmieni się jego kolor.
② Dotknąć paska poziomego (zaświeci się) i przeciągnąć kursor w celu ustawienia pożądanej wartości; po trzech sekundach nieużywania kusor zniknie.

TRYB PRZYCISKÓW (zobacz rys. S2)

① Dotknąć symbolu parametru, który zamierza się ustawić: zmieni się jego kolor.
② Dotknąć wartości do ustawienia (w przypadku parametru "czas trwania" wyregulować oddzielnie na godziny, minuty lub sekundy).
③ Używać przycisków - + do modyfikowania wartości.

20 °C 80 %

rys. S1

0:00:00 20 °C START STOP

rys. S2

USTAWIANIE WYRASTANIA RĘCZNEGO

Każdy cykl wyrastania składa się z minimum 1 do maksymalnie 9 ETAPÓW, z których każdy charakteryzuje się innymi parametrami + jednego nagrzewania wstępnego („PREHEATING/NAGRZEWANIE WSTĘPNE”) fakultatywnego, ale zawsze zalecanego.

Aby móc uruchomić wyrastanie, należy ustawić co najmniej jeden ETAP.
Nie każde wyrastanie wymaga koniecznie zastosowania wszystkich ETAPÓW: należy ustawić tylko te, które są potrzebne.
Przejściem od jednego ETAPU wyrastania do kolejnego urządzenie zarządza w sposób automatyczny.

PREHEATING 50°C STEP 1 00:50:00 40°C STEP 2 01:30:00 40°C STEP 3...9

USTAWIANIE NAGRZEWANIA WSTĘPNEGO

Aby ustawić ETAP nagrzewania wstępnego:

① dotknąć symbolu < (zobacz rys. S3)
② rys. S4: dotknąć ikone ikona "TEMPERATURA";
③ rys. S4: wykorzystać "PRZYCISKI + i -", aby ustawić pożadaną wartość: jeśli pragnie się, aby po uzyskaniu ustawionej temperatury, nagrzewanie wstępne nie zostało przerwane, jest możliwe wprowadzenie czasu przeciągając kursor z pola „ZEGAR”.
④ rys. S4: Dotknąć symbolu >, aby powrócić do strony ustawiania parametrów.

Sygnał dźwiękowy, (jeśli włączony*) sygnalizuje koniec nagrzewania wstępnego, czyli uzyskanie ustawionej temperatury.

SET STEP 15 0:09:00 20 °C START STOP rys. S3 PREHEATING 0:09:00 45°C START STOP rys. S4 Jeśli wprowadzany jest czas, po uzyska- niu ustawionej tem- perature garownik utrzymuje ją (HOLD) przez czas ustawiony przed włączeniem ETAPU 1

SET STEP 1/3 * Po dotknię- ciu włączy się (zielona ikona) lub włączy się (biała ikona) sy- gnął dźwiękowy na zakończenie ETAPÓW nys. S5 Ustawiony Etap

USTAWIANIE PARAMETRÓW

Ustawić:

① czas trwania wyrastania (od 0 min do 9h:59min:-59sek następnie NIESKOŃCZONY, czyli funkcjonowanie garowniła w trybie ciągłym): wyrastanie zakończy się po uzyskaniu ustawionego czasu.

② temperatura wyrastania (od 30°C do 50°C).

③ MODELE Z BOJLEREM: wprowadzanie pary do komory (STEAM.Maxi™) reguluje się poprzez ustawienie kursora na żądanej wartości.

MODELE BEZ BOJLERA: wilgoć można wprowadzać tylko po rozpoczęciu procesu wyrastania poprzez naciśnięcie przycisku „WILGOĆ”; para jest wprowadzana do momentu zwolnienia przycisku.

Po zakończeniu ustawiania pierwszego etapu, dotknąć jeden lub kika razy symbolu > , jeśli zamierza się usta-wić dodatkowe (rys. S7A).

Napis u góry po prawej stronie wskazuje ETAP w fazie ustawiania (np. ETAP 1/1)(rys. S7B).

Aby móc uruchomić wyrastanie, należy ustawić co najmniej jeden ETAP.

Nie każde wyrastanie wymaga koniecznie ustawienia wszystkich ETAPÓW: należy ustawić tylko te, które są potrzebne.

Przejściem od jednego ETAPU pieczenia do kolejnego urządzenie zarządza w sposób automatyczny.

Naciśnięcie przycisku "START/STOP" powoduje włączenie wyrastania z ustawionymi parametrami.

W przypadku, kiedy pieczenie przewiduje nagrzewanie wstępne, wyświetli się strona A) rys. S10, która wskazuje:

• ① czas, który upłynął i czas pozostający do zakończenia nagrzewania wstępnego (hipoteza);
• ② aktualną temperaturę w komorze i temperaturę ustawioną dla nagrzewania wstępnego;
• ③ możliwość "pominięcia" nagrzewania wstępnego;
• ④ możliwość przeglądania/modyfikowania parametrów następnych ETAPÓW.

Po uzyskaniu ustawionej temperatury, sygnał akustyczny sygnalizuje zakończenie ETAPU nagrzewania wstępnego (jeśli został ustawiony, ikona zielona*) i wyświetli się strona B) rys. S11, która wskazuje rozpoczęcie wyrastania.

* Dotknięcie ikony u góry z prawej strony powoduje zmianę koloru:

zielony=po uzyskaniu ustawionej temperatury sygnał dźwiękowy sygnalizuje koniec ETAPU nagrzewania wstępnego biały=sygnał wyłączony

rys. S10 A rys. S11 B PREHEATING Czas (hipoteza) pozostały (np. 0:12:00) który upłynął (np. 0:09:00) 20°C 45°C Temperatura wstępnego nagrzewania aktualna (np. 20°C) ustawiona (np. 45°C) START STOP END OF COOKING PROGRAM 0:10:00 VIEW/MODIFY START STOP Umożliwia "pominięcie" nagrzewania wstępnego, nawet, jeśli ustawione Dostęp do parametrów następnych ETAPÓW

WYRASTANIE W TOKU

Koniec każdego ETAPU oraz automatyczne przejście do następnego, jeśli ustawiony, jest sygnalizowane krótkim sygnałem akustycznym, (jeśli włączony).

czas pozostały do zakończenia wyrastania (suma czasu trwania wszystkich etapów) czas pozostały do zakończenia etapu w toku czas pozostały do zakończenia programu (godziny: minuty) Godzina zakończenia wyrastania (godziny: minuty) SET STEP 1/3 END OF PROGRAM 0:16:15 READY AT 12:08 END OF LEAVING STEP 0:15:33 VIEW/MODIFY 11:53 2019-11-07 START STOP Czas pozostały do zakończenia ETAPU w toku Zmiana parametrów: umożliwia zmianę parametrów po włączeniu pieczenia rys. S15A 20 % 80 % MODELE Z BOJLEREM Wartość procentową wilgotności można zmienić przeciągając kursor MODELE BEZ BOJLERA Naciśnięcie przycisku „WIL-GOC” podczas wyrastania powoduje wprowadzenie pary aż do momentu zwolnienia przycisku.

W przypadku, kiedy zamierza się wcześniej przerwać wyrastanie w toku, nacisnąć przycisk "START/STOP" i przytrzymać (około 4-5 sekund).

KONIEC WYRASTANIA

Wyrastanie kończy się po uzyskaniu ustawionego czasu: koniec wyrastania jest sygnalizowany sygnałem akustycznym, (jeśli aktywny) i wyświetlieniem strony rys. S13.

Strona umożliwia:

• ① zapisanie wyrastania właśnie zakończonego;
• ② powtórzenie wyrastania zaraz po jego zakończeniu, zachowując te same parametry;
• ③ powtórzenie ostatniego ustawionego etapu modyfikując czas trwania.

Wyświetła dane zużycia energii elektrycznej i wody oraz dane HACCP. ③ Powtórzyć ostatni ustawiony etap, dodając domyślnie 10 minut (wartość modifykowalna) ① Zapisać wyrastanie właśnie zakończone zobacz rozdz. "Zapisywanie pieczenia" na str. 19 ② Powtórzyć wyrastanie zaraz po zakończeniu, zachowując te same parametry rys. S13

Jeśli nie zamierza się zapisać wyrastania, naci- snąć przycisk "HOME", aby powrócić do strony głównej.

Jeśli istnieje taka potrzeba, po zakończeniu wyrastania można zapisać właśnie zakończony przepis: w ten sposób będzie można wykorzystać go w przyszłości, tyle razy, ile będzie się chciało, bez potrzeby ponownego ustawiania parametrów za każdym razem. Zapisywanie przepisu wyrastania przebiega w ten sam sposób, jak zapisywanie przepisuenia.

Zobacz rozdz. "Zapisywanie pieczenia" na str. 19

Wszystkie przepisy wyrastania zapisane przez użytkownika znajdują się w zakładce „PROGRAMS/PROGRAMY”, w celu ich przeglądania przeczytać str. 27

PRZYKŁAD DZIAŁANIA

Przy wykorzystaniu tej funkcji garownik utrzymuje ustawioną temperaturę i wilgotność bez przerwy.

W przykładzie przedstawionym obok, 3 blachy zawierające różne produkty są wkładane do komory wyrastania o tej samej godzinie 10:00 (→).

Dla każdej z nich zostanie ustawiony timer z innym czasem trwania, ponieważ każdy produkt wymaga oczywiście indywidualnego czasu wyrastania

(30 minut, 45 minut, 2 godziny).

Zaleca się ustawienie timera 1 dla blachy umieszczonej w najwyższej części garownika, timera 2 dla drugiej blachy od góry i tak dalej: umożliwia to ustalenie, którą blachę wyjąć po upłynięciu czasu timera (np. upływa czas timera 2 - wyjmuję drugą blachę od góry).

Po upłynięciu czasu timera (w przykładzie pierwszy timer, który upływa to timer blachy 2, o godzinie 10:45), sygnał dźwiękowy ostrzega, że nadszedł czas wyjęcia odpowiedniej blachy.

Maksymalna liczba timerów możliwych do ustawienia to 10 (czyli dla maksymalnie 10 czynności wyrastania w komorze jednocześnie).

pos.1 (timer 1) pos.2 (timer 2) pos.3 (timer 3) pos.4 (timer 4) pos.5 (timer 5) pos.6 (timer 6) h 10:00 h 10:40 40 min h 10:00 h 10:10 10 min h 10:00 h 11:20 1:20 h TRAY TRAY TRAY TRAY MANUAL MANUAL O:00:10 MANUAL O:02:00

MULTI.TIME ③ Lista wszystkich menu Multi_time zapisanych przez użytkownika MY MENU ② Lista wszystkich opcji pieczenia Multi_time zapisanych przez użytkownika NEW MULTI.TIME 1 Ustawianie wyrastania Multi.Time zobacz rozdz. "Menu Set/Ustawienia" na str. 10 yrs. M1 START STOP

NEW MULTI.TIME: USTAWIANIE I ZAPISYWANIE NOWYCH OPCJI WYRASTANIA MULTI.TIME

W tej zakładce można utworzyć, uruchomić i zapisać nowy przepis Multi.time.

USTAWIANIE TEMPERATURY

Jest ustawiana w ten sam sposób, jak wyjaśniono w "MENU SET", czyli przeciągając kursor (punkt ②) Aby uzyskać dodatkowe wyjaśnienia rozdz. Menu Set/Ustawienia na str. 10

MULTI.TIME MY MENU MY MULTI.TIME NEW MULTI.TIME 1 rys. M2

SET 230 ! 230 3B 3A START STOP rys. M3

Po ustawieniu parametrów pieczenia można je natychmiast włączyć (przycisk START/STOP) lub zapisać (przycisk SAVE/ZAPISZ): ten ostatni wybór umożliwia ponowne wykorzystanie przepisu nieskończoną ilość razy.

Wyrastanie NIE przewiduje:
- etapów pieczenia;
- wprowadzania czasu (wyrastanie jest "nie- skończone").
Każde wyrastanie multitime przewiduje możliwość ustawienia nagrzewania wstępnego po dotknięciu strzałki

CROISSANT FOCACCIA 3C START STOP

rys. M5

FOCACCIA 1 2 3 HAPPY SUPPLY nutrient NEW CHAP 4 START ITDP 5

rys. M6

2018-02-27 6 HUNT START STOP

rys. M7

ZAPISYWANIE USTAWIONYCH PARAMETRÓW (FAKULTATYWNE)

Jeśli zamierza się zapisać wyrastanie, nacisnąć przycisk "SALVA/ZAPISZ" (punkt 3B) Zapisywanie następuje w ten sam sposób, jak wyjaśniono w "MENU SET/USTAWIENIA").

Aby uzyskać dodatkowe wyjaśnienia zobacz rozdz. Menu Set/Ustawienia na str. 19 (Zapisywanie pieczenia).

Zapisanie przepisu umożliwia jego ponowne wykorzystanie nieskończoną ilość razy, bez konieczności ustawiania parametrów za każdym razem (temperatura itp...). Przy każdym uruchamianiu przepisu jest jednakże konieczne ustawienie pożądanych timerów (do 10): jeśli zamierza się zapisać je, należy uworzyć menu: aby uzyskać dodatkowe nienia zobacz rozdz. Wyjaśnienia: „Nowe Menu” na str. 26.

WŁĄCZANIE PIECZENIA

Dotknąć przycisku "START/STOP" w oknie ustawiania parametrów (rys. M3, punkt ③A) lub wybierając z listy, jeśli zostało wcześniej zapisane (rys. M5, punto ③C): w tym przypadku otworzy się strona rys. M6, która umożliwia:

• ① wyświetlanie/modyfikowanie wyrastania zapisanego;
• ② powielanie wyrastania (w celu utworzenia wyrastania z podobnymi parametrami);
• ③ usunięcie zapisanego wyrastania: w tym ostatnim przypadku zostanie zażądane potwierdzenie, przed ostatecznym usunięciem;
• ④ utworzenie nowego menu (zobacz rozdz. Wyjaśnienia: „Nowe Menu” na str. 26);
• ⑤ włączenie wyrastania przyciskiem "START/STOP".

Po naciśnięciu przycisku "START/STOP", jeśli wyrastanie przewiduje nagrzewanie wstępne, wyświetłą się ekrany przedstawione na str. 14 (tradycyjne nagrzewanie wstępne) oraz 15 (nagrzewanie wstępne SMART.Preheating - technologia UIP).

Po uzyskaniu ustawionej temperatury, sygnał akustyczny sygnalizuje zakończenie ETAPU nagrzewania wstępnego (jeśli

został ustawiony, ikona zielona*) a ikona sugeruje włożenie produktów do wyrastania. Nacisnąć przycisk NEXT , aby uzyskać dostęp do ustawień timera (rys. M7, punkt 6).

* Dotknięcie ikony 🍷 u góry z prawej strony powoduje zmianę koloru:

zielony=po uzyskaniu ustawionej temperatury sygnał dźwiękowy sygnalizuje koniec ETAPU nagrzewania wstępnego szary=sygnał wyłączony

USTAWIANIE TIMERÓW :

Po włożeniu potraw do pieczenia należy ustawić timery dotyczące włożonych blach.

Zaleca się ustawienie timera 1 dla blachy umieszczonej w najwyższej części garownika, timera 2 dla drugiej blachy od góry i tak dalej: umożliwia to ustalenie, którą blachę wyjąć po upłynięciu czasu timera (np. upływa czas timera 2 - wyjmuję drugą blachę od góry).

① Dotknąć symbolu "+" na stronie (rys. M8).
② Przeciągnąć kursor lub wykorzystać przyciski do ustawienia pożądanej wartości.
③ Potwierdzić naciskając przycisk "START/STOP" (rys. M9).

Upłynięcie czasu timera zostanie uzyskane w zależności od ustawionego czasu trwania (w przykładzie 15 minut).

Kolor wskazuje:

• ZIELONY: timer, którego czas właśnie upłynął (potrawa gotowa). Sygnał akustyczny ostrzega, że nastąpił czas wyjęcia blachy z garownika, na wyświetlaczu wyświetl się napis w kolorze zielonym "END OF LEAVENING - KONIEC WYRASTANIA", a garownik wyda sygnał dźwiękowy. Aby wyłączyć sygnał dźwiękowy należy dotknąć wyświetlony napis. Wyjąć blachę odpowia-dającą timerowi, którego czas właśnie upłynął.
• BIAŁY: następny timer, który upływa (potrawa prawie gotowa), przygotować się do wyjęcia blachy.
• CZERWONY: timer funkcjonujący (potrawa jeszcze wyrastająca). Czas pozostały lub temperatura do uzyskania są wskazane z prawej strony.

FOCACCIA 1 START STOP

rys. M8

② 0:00 ③ STOP STOP

rys. M9

FOCACCIA MANUAL 0:06:17 MANUAL + - + - + - + - + - + - + - START STOP

rys. M10

Timer z ustawionym czasem Timer, który upływa; przygotować się do wyjęcia blachy.

Timer upłynąt wyjąć blachę!

Aby usunąć timer z listy, dotknąć przez co najmniej 3 sekundy napis timera, który zamierza się usunąć.

Wyjść z funkcji

W przypadku, kiedy zamierza się wyjść z funkcji i następnie przerwać nieograniczone funkcjonowanie garownika, nacisnąć przycisk "START/STOP" i przytrzymać (około 4-5 sekund).

MY MULTI.TIME

W tej zakładce można przywołać zapisaną wcześniej opcję wyrastania wykorzystując menu "NEW MULTI. TIME".

Aby uzyskać dostęp do listy zapisanych opcji wyrastania, dotknąć ikony "MY MULTI.TIME" (rys. M13): otworzy się lista wszystkich wcześniej zapisanych opcji wyrastania (rys. M13).

U dołu strzałki przewijają różne wyrastania zapisane w tej grupie, strzałki √ i ∧ przewijają 16 grup do dyspozycji.

Dotknięcie jednej z opcji wyrastania znajdującej się na liście (rys. M13), powoduje otwarcie strony rys. M14 umożliwiającej:

-① wyświetlanie/modyfikowanie zapisanego wyrastania;
- ② powielanie wyrastania (w celu utworzenia wyrastania z podobnymi parametrami);
-③ usunięcia zapisanego wyrastania: w tym ostatnim przypadku zostanie zażądane potwierdzenie, przed ostatecznym usunięciem.
- ④ utworzenie nowego menu (new menu);
Aby uzyskać dodatkowe wyjaśnienia zobacz rozdz. Wyjaśnienia: „Nowe Menu” na str. 26
- ⑤ włączyć wyrastanie przyciskiem"START/STOP".

Włożyć potrawy do wyrastania i nacisnąć przycisk NEXT (rys. M15, punkt ⑥), aby uzyskać dostęp do ustawień timera, jak wyjaśniono na poprzedniej stronie.

MULTI.TIME MY MENU My MULTITIME NEW MULTITIME START STOP

rys. M12

CROISSANT FOCACCIA 2B START STOP

rys. M13

FOCACCIA START STOP

rys. M14

0195-53-27 NEXT START STOP

rys. M15

MY MENU

W tej zakładce można przywołać menu zapisane wcześniej, wykorzystując funkcję "NOWE MENU".

Aby uzyskać dodatkowe wyjaśnienia zobacz rozdz. Wyjaśnienia: „Nowe Menu” na str. 26

Aby uzyskać dostęp do listy zapisanych opcji wyrastania, dotknąć ikony "MY MENU" (rys. M1): otworzy się lista wszystkich wcześniej zapisanych opcji wyrastania (rys. M14).

U dołu strzałki i przewijają różne wyrastania zapisane w tej grupie, strzałki i przewijają 16 grup do dyspozycji.

Dotknięcie jednej z opcji wyrastania znajdującej się na liście (rys. M14), powoduje otwarcie strony rys. M15 umożliwiającej:

-① wyświetlanie/modyfikowanie zapisanego wyrastania;
- ② powielanie wyrastania (w celu utworzenia wyrastania z podobnymi parametrami);
- ③ usunięcie zapisanego wyrastania: w tym ostatnim przypadku zostanie zażądane potwierdzenie, przed ostatecznym usunięciem.
- ④ włączyć wyrastanie przyciskiem"START/STOP".

MULTI.TIME M MENU 1 MY MULTI.TIME NEW MULTI.TIME START STOP

rys. M14

FOCACCIA 2 START STOP

rys. M15

FOCACCIA COCONUT RÉDUTIAL ① ② ③ RÉDUT | RÉDUTS | RÉDUTS - +

Wyjaśnienia: „Nowe Menu”

Funkcja "NOWE MENU (NEW MENU)" umożliwia ustawienie do 10 timerów i zachowanie w pamięci wszystkich wartości czasu, bez konieczności ich ponownego ustawiania za każdym razem.

W zależności od ustawionych timerów blachy będą stopniowo gotowe do wyjęcia w zwykły sposób.

Aby ustawić funkcję:

• ① przywołać przepis zapisany w "MENU MY MULTI.TIME" (w przykładzie "FOCACCIA/ŚLONY PLACEK DROŻDŻOWY");
• ② dotknąć ikone "NOWE MENU";
• ③ w zależności od liczby blach, które zamierza się wykorzystać, ustawić timery (jak wyjaśniono w punkcie 1D na str. 24). Wszystkie timery są wyświetlone w kolorze białym, aby wskazać, że znajdują się w fazie oczekiwania.
  -④ Po ustawieniu wszystkich wymaganych timerów, na stronie, na której są wyświetlane wszystkie timery, nacisnąć przycisk "START/STOP".
  -⑤ Nacisnąć przycisk "SALVA/ZAPISZ";
  -⑥ Wybrać pozycję, w której zapisać menu.

Następnie, aby przywołać pieczenie i włączyć je, kliknąć na "MENU MY MENU", wybrać odpowiedni przepis poprzez dotknięcie i włączyć przyciskiem "START/STOP".

Aby uzyskać dodatkowe wyjaśnienia zobacz rozdz. "My Menu" na str. 52

FOCACCIA GLOBAL RESIDENTIAL 2 START STOP

Wszelkie prace konserwacji zwyczajnej należy przeprowadzać:

- po odłączeniu urządzenia od zasilania w energię elektryczną i w wodę

- po założeniu odpowiednich środków ochrony osobistej (np. rękawic, itp...).

Czyścić codziennie komorę pieczenia, aby utrzymać odpowiedni poziom higieny i nie dopuścić do korozji lub uszkodzenia stali nierdzewnej wewnątrz komory pieczenia.

Do czyszczenia żadnego z komponentów lub akcesoriów NIE stosować:

• detergentów ściernych lub w proszku;
• detergentów agresywnych ani korozyjnych (np. kwasu chlorowodorowego/solnego ani siarkowego). Uwaga! Nie stosować takich substancji nawet do czyszczenia konstrukcji wspornikowej/posadzki pod urządzeniem;
• ściernych lun naostrzonych narzędzi (np. gąbek ściernych, skrobaków, szczotek stalowych, itp.);
• strumieni wody.

ZEWNETRZNE POWIERZCHNIE STALOWE, USZCZELKA KOMORY PIECZENIA

Poczekać na ostygnięcie powierzchni.

Stosować wyłącznie miękką szmatkę nasączoną niewielką ilością wody z mydłem. Starannie spłukać i wysuszyć.

WNETRZE KOMORY PIECZENIA

Jeśli komora pieczenia nie jest codziennie czyszczona, istnieje możliwość, że tłuszcz lub resztki potraw nagromadzone w jej wnętrzu zapalą się - ryzyko pożaru!

Czyścić codziennie komorę pieczenia, aby utrzymać wysoki poziom higieny i zachować - mimo upływu czasu - wysoki połysk stali, a parametry urządzenia na tym samym poziomie. Cząsteczki smaru lub resztki potraw mogą zapalić się podczas pieczenia, powodując obrażenia ludzi i uszkodzenie urządzenia. Czyszczenie należy przeprowadzać, gdy komora jest zimna przy użyciu miękkiej szmatki nasączonej wodą z mydłem. Czyszczenie zakończyć spłukaniem i wytarciem do sucha.

POWIERZCHNIE Z TWORZYW SZTUCZNYCH I PANEL STEROWNICZY

Stosować wyłącznie bardzo miękką szmatkę i niewielką ilość środka do czyszczenia delikatnych powierzchni. Stosować się do zaleceń producenta detergentu.

WEWNĘTRZNA I ZEWNĘTRZNA SZYBA DRZWICZEK

Poczekać na ostygnięcie szyb.

Stosować wyłącznie miękką szmatkę nasączoną niewielką ilością wody z mydłem lub detergentu do szyb. Starannie spłukać i wysuszyć.

TYLKO DLA PIEKARNIKÓW Z DRZWIAMI UCHYLNYMI: Podczas prac związanych ze zwykłym czyszczeniem NIE wyjmować wewnętrznej szyby ze względu na ryzyko jej pęknięcia.

SERWIS POSPRZEDAŻOWY

W przypadku usterki, należy odłączyć urządzenie od zasilania w energię elektryczną i w wodę i zapoznać się z rozwiązaniami zaproponowanymi w tabeli.

UNOX XEFT-04EU-xx The LUX 12.000 GB 17.000 GB 18.000 GB 25.000 GB 35.000 GB 45.000 GB 55.000 GB S/N 1 MΩ CE M1 Model: UNOX EVA V6 (Baseline 12, DIFIT Capacitor, Features [RUT])

Jeśli rozwiązanie nie jest podane w tabeli, należy zwrócić się do najbliższego serwisu autoryzowanego przez UNOX podając:

• datę zakupu;
• dane urządzenia umieszczone na tabliczce znamionowej;
• ewentualne komunikaty alarmowe, które pojawiły się na wyświetlaczu.

Dane producenta:

UNOX S.p.A.

Via Majorana, 22

35010 Cadoneghe (PD) Italy

Tel [phone] - Fax [phone]

[e-mail] www.unox.com

Usterka	Możliwa przyczyna	Możliwy środek zaradczy	Rozwiązanie problemu
Piekarnik jest całkowicie wyłączony.	- Brak zasilania.- Urządzenie uszkodzone.	Sprawdzić podłączenie do sieci elektrycznej.	Skontaktować się z serwisem obsługi klienta.
Brak wytwarzania pary w komorze pieczenia.	- Zamknięty wlot wody.- Podłączenie do sieci wodnej lub zbiornika wykonane w sposób nieprawidłowy.- Brak wody w zbiorniku (w przypadku napełniania wodą ze zbiornika).- Filtr na wlocie wody niedrożny z powodu zanieczyszczeń.	- Otworzyć wlot wody.- Sprawdzić podłączenie do sieci wodociągowej lub zbiornika.- Wprowadzić wodę do zbiornika.- Wyczyścić filtr.
Po ustawieniu czasu i wciśnięciu przycisku „START/STOP”, piekarnik nie rusza.	Drzwi otwarte lub zamknięte w nieprawidłowy sposób.	Sprawdzić, czy drzwi są zamknięte.
Przy zamkniętych drzwiach z uszczelki wycieka woda.	- Zabrudzona uszczelka.- Uszkodzona uszczelka.- Poluzowany mechanizm uchwytu.	- Wyczyścić uszczelkę wilgotną szmatką.- Zwrócić się do technika wyspecjalizowanego w naprawach.

KOMUNIKACJA PIEKARNIK-UŻYTKOWNIK

Piekarniki przedstawiają na wyświetlaczu ewentualne komunikaty alarmowe/ostrzeżenia związane z piekarnikiem lub zainstalowanymi akcesoriami.

Ostrzeżenia (WARNING) oznaczają usterki, które, choć z pewnymi ograniczeniami, to jednak umożliwiają pracę urządzenia/akcesoriów. Komunikaty alarmowe (ALARM) oznaczają niemożność korzystania z jakiejkolwiek funkcji urządzenia/akcesoriów, które muszą zostać wprowadzone w stan ZATRZYMANIA.

Jeśli komunikaty alarmowe odnoszą się wyłącznie do podłączonych akcesoriów, można korzystać z piekarnika.

AF - ALARMY PIEKARNIKA
Wyświetlacz	Opis	Skutek	Rozwiązanie problemu
AF01	Alarm termika silników	Piekarnik zatrzymuje każdy cykl ro-boczy i uniemożliwia wprowadzanie ustawień na wyświetlaczu	Skontaktować się z serwisem
AF02	Alarm termostatu bezpieczeństwa
AF03	Alarm sond komory
AF04	Alarm utraty komunikacji

WF - OSTRZEŻENIA PIEKARNIKA
Wyświetlacz	Opis	Skutek	Rozwiązanie problemu
WF06	Ostrzeżenie - temperatura karty mocy piekarnika	Piekarnik nadal działa, ale pomiar wilgoci jest wyłączony
WF28	Ostrzeżenie - temperatura karty sterującej	Piekarnik nadal działa
WF33	Błąd karty SD	Piekarnik nadal działa

WC - OSTRZEŻENIA OKAPU
Wyświetlacz	Opis	Skutek	Rozwiązanie problemu
WC01	Uszkodzenie czujnika oparów 1	Zawór elektromagnetyczny schładzar-ki nie otwiera się z braku obecności czujnika temperatury oparów	Skontaktować się z serwisem
WC02	Błąd temperatury karty	Okap nadal działa
WC05	Zbyt gorące opary na wejściu	Okap nadal działa
WC07	Utrata komunikacji	Silnik i schładzarka oparów okapu nieaktywne	Sprawdzić kabel zasilający okap, jeśli usterka nie ustaje również po działaniu korygującym, skontaktować się z serwisem obsługi klienta

AL - ALARMY GAROWNIKA
Wyświetlacz	Opis	Skutek	Rozwiązanie problemu
AL01	Alarm sondy w komorze	Garownik zatrzymuje każdy cykl ro-boczy i uniemożliwia wprowadzanie ustawień na wyświetlaczu	Skontaktować się z serwisem
AL02	Alarm utraty komunikacji

WL - OSTRZEŻENIA GAROWNIKA
Wyświetlacz	Opis	Skutek	Rozwiązanie problemu
WL02	Błąd temperatury karty	Garownik nadal działa

OKRESY NIEUŻYTKOWANIA

Podczas okresów nieużytkowania urządzenia, należy stosować następujące środki ostrożności:

- odłączyć urządzenie od zasilania w energię elektryczną i w wodę;

- przetrzeć wszystkie powierzchnie ze stali nierdzewnej miękką szmatką bardzo lekko zwilżoną olejem wazelinowym;

- zostawić drzwiczki urządzenia lekko otwarte.

Przy ponownym użyciu:

dokładnie wyczyścić urządzenie i akcesoria (zobacz str. );

- ponownie przyłączyć urządzenie do zasilania w energię elektryczną i w wodę;

- poddać urządzenie kontroli przed ponownym użyciem;

- uruchomić urządzenie z minimalną mocą na co najmniej 50 minut bez żadnych potraw w środku.

Aby upewnić się, że urządzenie jest w doskonałym stanie pod względem sprawności i bezpieczeństwa, zaleca się poddanie go co najmniej raz w roku przeglądowi i kontroli w autoryzowanym serwisie.

UTYLIZACJA PO ZAKOŃCZENIU EKSPLOATACJI

Zgodnie z art. 13 Dekretu Legislacyjnego nr 49 z 2014r. „Wdrożenie dyrektywy WEEE 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego”

Etykieta przekreślonego pojemnika na odpady oznacza, że produkt został wprowadzony do obrotu po 13 sierpnia 2005 r. i że pod koniec swego okresu żywotności nie może zostać usunięty ze zwykłymi odpadami, ale musi zostać poddany osobnej utylizacji.

Wszystkie urządzenia wykonano z materiałów metalowych, które można poddać recyklingowi (stal nierdzewna, żelazo, alu-, blacha ocynkowana, miedź, itp.) w stopniu przekraczającym 90% jego wagi.

Aby uczynić urządzenie niezdatnym do użytku w celu jego utylizacji, usunąć kabel zasilający i wszelkie elementy zamykające komory i wnęki (jeśli takowe istnieją).

Zachować uwagę w zarządzaniu produktem pod koniec jego okresu żywotności, aby zmniejszyć negatywny wpływ na środowisko i poprawić efektywność wykorzystywania zasobów, zgodnie z zasadą „kto zanieczyszcza, płaci”, poprzez zapobieganie, przygotowanie do recyklingu, recykling i odzysk. Przypominamy, że nielegalne lub nieprawidłowe usuwanie produktu powoduje zastosowanie sankcji przewidzianych przepisami.

Informacje na temat utylizacji we Włoszech

We Włoszech sprzęt WEEE należy dostarczyć:

- do punktów zbiórki (zwanych także wyspami ekologicznymi lub platformami ekologicznymi)

- do sprzedawcy, u którego dokonuje się zakupu nowego urządzenia i który jest zobowiązany do darmowego odbioru zużytego sprzętu (w liczbie „jeden za jeden").

Informacje na temat utylizacji w krajach Unii Europejskiej

Dyrektywa europejska w sprawie sprzętu WEEE została implementowana w różny sposób przez poszczególne kraje. Z tego względu, chcąc oddać produkt do utylizacji, należy zwrócić się do lokalnych organów lub sprzedawcy, aby uzyskać informacje na temat prawidłowej utylizacji.

CERTYFIKATY

Deklaracja zgodności UE dla urządzeń elektrycznych

Producent: UNOX S.p.A.

Adres: Via Majorana, 22 - 35010 Cadoneghe, Padova, Italy

Oświadcza, na własną odpowiedzialność, że produkt

BAKERLUX SHOP.Pro™

jest zgodny z Dyrektywą Maszynową 2006/42/WE poprzez spełnienie norm:

EN 60335-1:2012 + A11:2014 + A13:2017 + A15:2021

EN 60335-2-42: 2003 + A11:2012

EN 62233:2008

jest zgodny z Dyrektywą Kompatybilności Elektromagnetycznej 2014/30/UE poprzez spełnienie norm:

EN 55014-1:2017 + A11:2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 61000-3-11:2000

EN 61000-3-12: 2011

EN 61000-6-2: 2005

EN 61000-6-3:2007 + A1:2011
