| Typ produktu | Licznik zużycia energii elektrycznej |
| Model | OR-WE-530 |
| Marka | ORNO |
| Zakres napięcia | 230 V AC, 50 Hz |
| Maksymalny prąd | 5(60) A |
| Klasa dokładności | 1 |
| Wyświetlacz | LCD, 6+1 cyfr |
| Zasilanie pomocnicze | Bateria podtrzymująca (CR2032) |
| Wymiary (wys. x szer. x gł.) | 100 x 18 x 69 mm |
| Waga | 0,1 kg |
| Temperatura pracy | 0°C do 40°C |
| Montaż | Na szynę DIN (TH35) |
| Interfejs komunikacyjny | Brak |
| Funkcje | Pomiar energii czynnej, odczyt bieżącego zużycia, rejestracja danych |
| Pamięć danych | Podtrzymanie danych w przypadku zaniku napięcia (bateria) |
| Konserwacja i czyszczenie | Przecierać suchą szmatką; nie używać rozpuszczalników |
| Bezpieczeństwo | Klasa II izolacji, stopień ochrony IP20 |
| Informacje ogólne | Przeznaczony do użytku domowego i przemysłowego zgodnie z normą PN-EN 50470-3 |
Często zadawane pytania - OR-WE-530 ORNO
Pytania użytkowników dotyczące OR-WE-530 ORNO
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Compteur de consommation d'énergie électrique w formacie PDF za darmo! Znajdź swoją instrukcję OR-WE-530 - ORNO i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. OR-WE-530 marki ORNO.

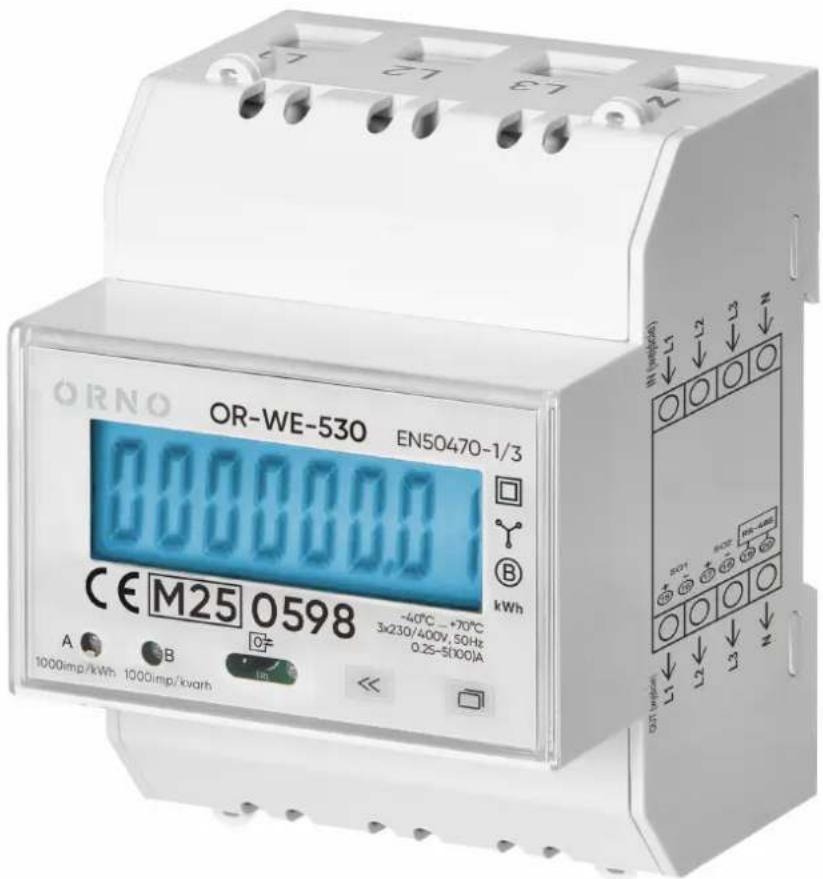

INSTRUKCJA OBSŁUGI OR-WE-530 ORNO
3-fazowy licznik energii elektrycznej, 100A, port RS-485, MID, 4 moduły, wielotaryfowy DIN TH-35mm, PV-Ready
Marka: Orno | Symbol: OR-WE-530 | Ean: 5908254846564
ORNO
OPIS PRODUKTU
3-fazowy licznik energii elektrycznej o maksymalnym prądzie 100A to nowoczesne urządzenie pomiarowe przeznaczone do precyzyjnego monitorowania zużycia energii elektrycznej w instalacjach trójfazowych. Dzięki certyfikatowi MID licznik wykorzystać można do zastosowań komercyjnych, przemysłowych i domowych, gdzie wymagane są dokładne i wiarygodne odczyty.
Licznik jest wielotaryfowy, co oznacza, że automatycznie rejestruje zużycie energii w różnych strefach
czasowych zgodnie ze zdefiniowaną taryfą. Umożliwia to oszczędności, jeśli większa część energii jest zużywana w godzinach tańszej taryfy
Licznik pracuje w układach o napięciu znamionowym 3x230/400V\~ i częstotliwości 50/60Hz, umożliwiając bezpośredni pomiar energii bez konieczności stosowania przekładników prądowych. Urządzenie rejestruje energię czynną, bierną, pobraną i oddaną. To pozwala na kompleksowe monitorowanie przepływu energii w obie strony. Minimalny prąd pomiarowy 0,25A zapewnia wysoką czułość urządzenia nawet przy niskim obciążeniu.
Cyfrowy wyświetlacz LCD (6+2 cyfry) z podświetleniem umożliwia wygodne odczyty nawet przy słabym świetle. Urządzenie posiada także funkcję kasowania podlicznika, szczególnie przydatną w sytuacjach wymagających okresowego resetowania odczytów.
Przeznaczone do montażu na szynie DIN TH-35mm, zapewnia łatwość instalacji w standardowyc rozdzielnicach. Obudowa o wymiarach 72x72x90 mm mieści się w standardzie 4 modułów DIN. Maksymalny przekrój przewodów przyłączeniowych wynosi 35 mm².
Urządzenie zostało wyposażone w port RS-485 z obsługą protokołu Modbus i wyjście impulsowe typu S0, które pozwala na łatwą integrację z systemami monitorowania i automatyki. Dodatkowo, licznik obsługuje protokół IR zgodny z EN 62056-21.
Licznik został zaprojektowany zgodnie z normami: IEC 62052-11:2020, IEC 62053-21:2020, IEC 62053-23:2020, EN 50470-1:2006 oraz EN 50470-3:2006. Zgodność z MID 2014/32/EU umożliwia stosowanie licznika w przestrzeniach komercyjnych, gdzie wymagane są urządzenia certyfikowane.
DANE TECHNICZNE
Informacje ogólne:
| Typ licznika: | Elektroniczny |
| Prąd bazowy (In) [A]: | 10 |
| Maksymalny prąd (Imax) [A]: | 100 |
| Prąd min. (Imin) [A]: | 0.25 |
| Prąd rozruchowy (Ist) [A]: | 0.004 |
| Napięcie znamionowe (Un) N-L [V]: | 230 |
| Napięcie znamionowe (Un) L-L [V]: | 400 |
| Zakres częstotliwości [Hz]: | 50 |
| Częstotliwość impulsów [imp/kWh]: | 1000 |
| Pobór mocy [W]: | <12VA <1W |
| Liczba faz: | Trójfazowy |
| Model: | Pomiar bezpośredni |
| Klasa dokładności pomiaru: | 1 |
| Rodzaj energii mierzonej: | Moc czynna i bierna |
| Moc czynna: | Tak |
| Moc bierna: | Tak |
| Moc pobrana: | Tak |
| Moc oddana: | Tak |
| Odpowiednie do: | Pobór/zwrot |
| Liczba taryf licznika: | Wielotaryfowy |
| Sterowanie taryfami: | Wewnętrzny |
| Możliwość kasowania podlicznika: | Tak |
| Podtrzymanie pamięcią: | bateria Li-Ion |
| Legalizowany: | Tak |
| Dopuszczenie: | MID (Measuring Instruments Directive) |
| Wyjście impulsowe: | Optyczny |
| Rodzaj wyjścia impulsowego: | S0 |
| Liczba impulsów [Imp/kWh]: | 1000 |
| Zakres napięcia wyjścia impulsowego [V DC]: | 12-27 |
| Zakres napięcia wyjścia impulsowego [mA]: | ≤27 |
| Wielotaryfowość: | Tak |
| Rodzaj wskaźnika: | Cyfrowy |
| Z podświetleniem: | Tak |
| Port IR: | Tak |
| Sposób montażu: | Adapter szyny DIN |
| Szerokość wyrażona liczbą modułów: | 4,3 |
| Maks. przekrój przewodów przyłączeniowych [mm2]: | 35 |
| Szerokość [mm]: | 72 |
| Głębokość [mm]: | 72 |
| Wysokość [mm]: | 90 |
| Temperatura robocza [°C]: | -40 - +70 |
| Max. Wilgotność: | ≤95% |
| Rodzaj protokołu: | IR, RS-485 |
| Rodzaj interfejsu: | Modbus, EN 62056-21 |
| Stopień ochrony (IP): | IP51 |
| Zgodność z : | MID 2014/32/EU |
| Zgodność z normą: | IEC 62052-11:2020 IEC 62053-21:2020 IEC62053-23:2020 EN 50470-1:2006 EN 50470-3:2006 |
| Wyświetlacz [kWh]: | LCD 6+2 = 123456,12 |
| Wyświetlacz - ilość cyfr: | 6+2 |
| Auxiliary wire terminals [Nm]: | 2.5 |
| Auxiliary wire terminals [Nm]: | 0.4 |
