Typ produktu	Rower stacjonarny
Model	SB2.6 H9173
Marka	BH Fitness
Wymiary (dł. x szer. x wys.)	ok. 100 x 50 x 120 cm
Waga urządzenia	ok. 30 kg
Maksymalna waga użytkownika	120 kg
System oporu	Magnetyczny
Ilość poziomów oporu	16
Koło zamachowe	6 kg
Wyświetlacz	LCD
Funkcje wyświetlacza	Czas, dystans, prędkość, spalone kalorie, puls
Czujnik tętna	Czujniki na uchwytach
Pedały	Z paskami
Regulacja siodełka	W pionie i poziomie
Rodzaj hamowania	Magnetyczne
Zasilanie	2 baterie AA
Gwarancja	2 lata
Certyfikaty	CE, EN957-1
Instrukcja obsługi	W zestawie

Często zadawane pytania - SB2.6 H9173 BH FITNESS

Jak zmontować rower stacjonarny BH Fitness SB2.6?

Montaż należy rozpocząć od zamocowania ramy głównej do stabilizatorów. Następnie przymocować kolumnę kierownicy z wyświetlaczem, siodełko oraz pedały. Wszystkie śruby dokręcić kluczem imbusowym dostarczonym w zestawie. Szczegółowa instrukcja krok po kroku znajduje się w załączonej instrukcji.

Jak wyregulować siodełko w modelu SB2.6?

Siodełko można regulować w pionie i poziomie. Aby zmienić wysokość, poluzuj pokrętło pod siodełkiem, ustaw żądaną pozycję i dokręć. Aby przesunąć siodełko w przód/tył, poluzuj śrubę pod szyną, przesuń i dokręć. Upewnij się, że siodełko jest stabilne przed użyciem.

Jaki jest maksymalny ciężar użytkownika?

Maksymalna waga użytkownika dla tego modelu wynosi 120 kg. Przekroczenie tego limitu może spowodować uszkodzenie urządzenia lub ryzyko kontuzji.

Jak działa system oporu magnetycznego?

System oporu magnetycznego wykorzystuje magnesy do tworzenia oporu bez tarcia. Dzięki temu pedałowanie jest płynne i ciche. Poziom oporu można regulować za pomocą pokrętła na ramie, które zmienia odległość magnesów od koła zamachowego.

Jak odczytać pomiary na wyświetlaczu?

Wyświetlacz LCD pokazuje: czas (w minutach:sekundach), dystans (km), prędkość (km/h), spalone kalorie i puls (uderzenia na minutę). Aby przełączać wyświetlane funkcje, naciśnij przycisk MODE. Przytrzymaj przycisk RESET, aby wyzerować wartości.

Jak konserwować rower stacjonarny?

Regularnie przecieraj ramę i siodełko miękką, wilgotną szmatką. Sprawdzaj dokręcenie wszystkich śrub co miesiąc. Smaruj łożyska pedałów i koła zamachowego lekkim olejem co 6 miesięcy. Przechowuj w suchym miejscu, z dala od wilgoci.

Czy rower wymaga zasilania?

Wyświetlacz LCD jest zasilany dwiema bateriami AA (nie dołączonymi do zestawu). Włóż baterie do komory z tyłu wyświetlacza. Niektóre modele mogą działać bez baterii, ale wtedy wyświetlacz nie będzie działał.

Jak zmienić poziom oporu?

Aby zmienić poziom oporu, użyj pokrętła regulacji oporu umieszczonego na ramie roweru. Obracając w prawo zwiększasz opór, w lewo zmniejszasz. Dostępnych jest 16 poziomów oporu, co pozwala na dostosowanie intensywności treningu.

Czy rower ma czujnik tętna?

Tak, rower wyposażony jest w czujniki tętna na uchwytach. Aby odczytać puls, chwyć obiema rękami za elektrody na kierownicy. Puls pojawi się na wyświetlaczu po kilku sekundach. Pamiętaj, że odczyt może być mniej dokładny niż profesjonalny pulsometr.

Gdzie znaleźć instrukcję obsługi?

Instrukcja obsługi w formacie PDF jest dołączona do zestawu. Możesz ją również pobrać ze strony notice-facile.com lub oficjalnej strony producenta bhfitness.com. Wpisz model SB2.6 H9173 w wyszukiwarce, aby znaleźć odpowiednią wersję językową.

INSTRUKCJA OBSŁUGI SB2.6 H9173 BH FITNESS

05-082 Blizne Łaszczyńskiego (Warszawa)

www.delsport.pl [e-mail]

Tel.: [phone] Fax [phone]

SERWIS: [e-mail]

Fig.1

Fig.2

Fig.3

Fig.4

Fig.5

Fig.6

Fig.7

Przeczytaj uważnie instrukcję obsługi. Zawiera ważne wskazówki dotyczące bezpieczeństwa, użytkowania i konserwacji urządzenia.

1. Rodzice oraz inne osoby odpowiedzialne za opiekę nad dziećmi powinny mieć na względzie ich naturalną ciekawość i to, że może ona doprowadzić do niebezpiecznych sytuacji. Dlatego też dzieci powinny zawsze pozostawać pod opieką. To urządzenie w żadnym wypadku nie może służyć jako dziecięca zabawka.
2. Z urządzenia może jednocześnie korzystać tylko jedna osoba.
3. Jeśli poczujesz nagły ból w klatce piersiowej, nudności, ból – natychmiast zejdź z roweru i skonsultuj się z lekarzem.
4. Urządzenie powinno być ustawione na płaskiej i równej powierzchni. Nie korzystaj z roweru na zewnątrz i w pobliżu zbiorników z wodą.
5. Nie zbliżaj rąk do ruchomych elementów roweru.
6. Używaj odpowiedniego obuwia i stroju. Upewnij się czy dobrze zawiązałeś sznurówki.
7. Korzystaj z roweru treningowego tylko zgodnie z poniższą instrukcją obsługi. Nie stosuj akcesoriów nie rekomendowanych przez producenta.
8. Nie kładź ostrych narzędzi w pobliżu roweru.
9. Zanim rozpoczniesz trening przeprowadź rozgrzewkę.
10. Nie korzystaj z roweru, który może być uszkodzony bądź wadliwy.
11. Z roweru mogą korzystać osoby, których waga nie przekracza 115kg.
12. Obowiązkiem właściciela urządzenia jest poinstruowanie i poinformowanie użytkownika o wszystkich niebezpieczeństwach związanych z ćwiczeniem na rowerze treningowym.

Zanim rozpoczniesz trening skonsultuj się z lekarzem.

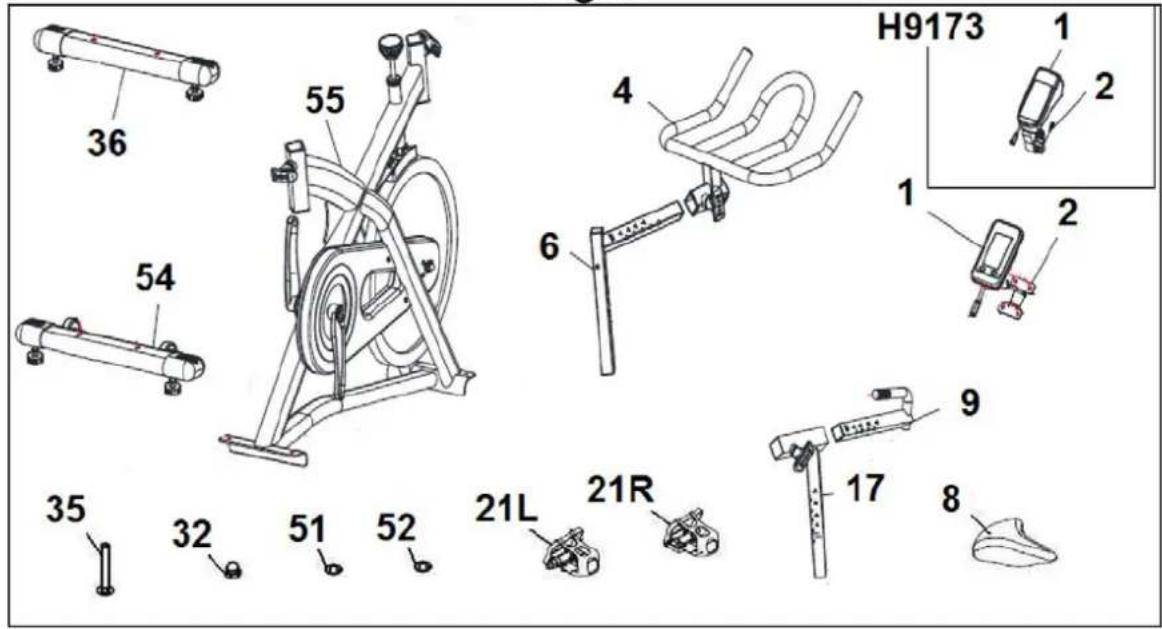

Zaleca się, aby montażu dokonywały dwie osoby. Wyjmij urządzenie z kartonu i sprawdź czy nie brakuje żadnego elementu (fig.1): (1) Wyświetlacz (2) Mocowanie wyświetlacza (55) Korpus urządzenia (4) Kierownica (6) Kolumna kierownicy (17) Sztyca siodelka (9) Podpora pozioma siodelka (8) Siodelko (36) Podstawa tylna z podstawkami regulującymi (54) Podstawa przednia z kółkami (21L) Pedał lewy (21R) Pedał prawy (35) Śruba M10 (51/52) Podkładka płaska M10 (32) Nakrętka M10

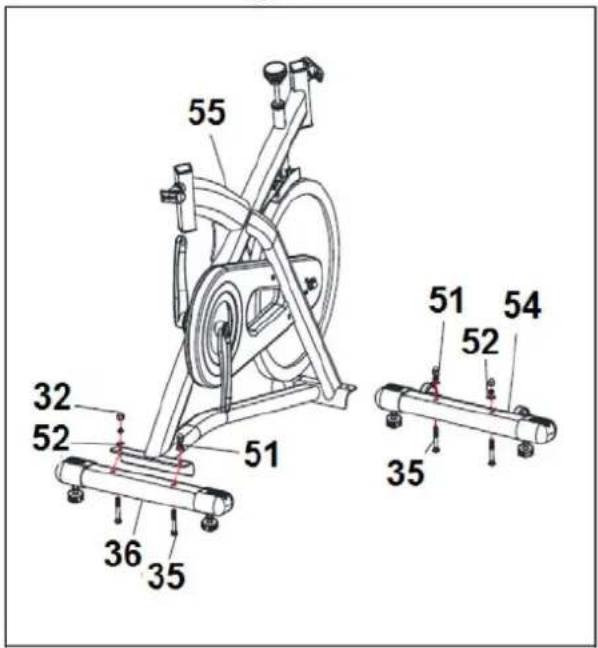

Montaż podstaw: Na podstawie tylnej z podstawkami regulującymi (36) ustaw korpus urządzenia, tak jak zostało to pokazane na fig.2. Skręć oba elementy śrubami (35) oraz podlóż podkładki (51/52) i nakrętkami (32). Następnie ustaw urządzenie na przedniej podstawie z kółkami (54), tak jak zostało to pokazane na fig.2. Skręć oba elementy śrubami (35) oraz podlóż podkładki (51/52) i dokręć nakrętki (32).

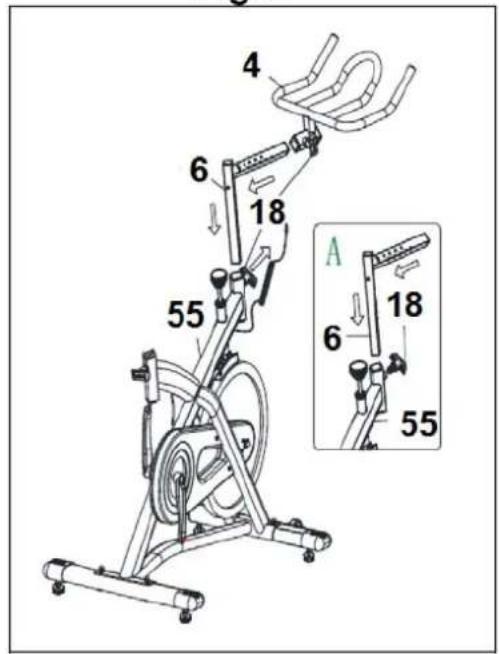

Montaż kierownicy: Ustaw kierownicę (4) na sztycy kierownicy (6) fig.3. Dokręć zacisk (18). Włóż sztycę kierownicy (6) w otwór znajdujący się w korpusie urządzenia (55) fig.3. Dokręć pokrętło (18) w kierunku zgodnym z ruchem wskazówek zegara.

Regulacja wysokości kierownicy: Ustaw kierownicę (4) na odpowiedniej wysokości (nie przekraczając oznaczenia STOP) i dokręć mocno pokrętło (18) fig.3.

Regulacja pozioma kierownicy: Ustaw kierownicę (4) w odpowiedniej odległości (nie przekraczając oznaczenia) od siodełka i dokręć mocno pokrętło (18) fig.3.

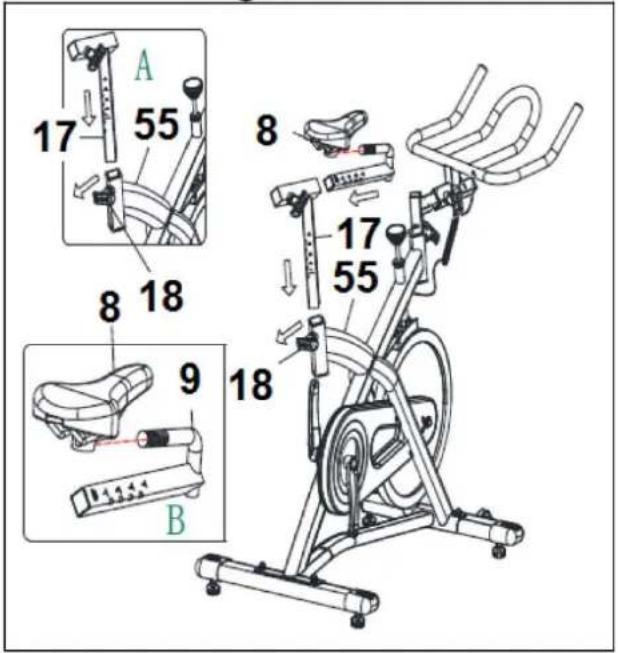

Montaż siodelka: Umieść siodelko (8) na poziomej podporze siodelka (9), tak jak zostało to pokazane na fig.4. Dokręć nakrętki. Wprowadź poziomą podporę siodelka w otwór znajdujący się w sztycy siodelka fig.4, dokręć pokrętło (18) fig.4. Wprowadź sztycę siodelka w otwór znajdujący się w korpusie urządzenia (55). Dopasuj odpowiednio pozycje siodelka pokrętłem (18) fig.4 i dokręć je w kierunku zgodnym z ruchem wskazówek zegara.

Regulacja wysokości siodelka: Poluzuj pokrętło (18) (przekręć w kierunku przeciwnym do ruchu wskazówek zegara) fig.4. Po dopasowaniu odpowiedniej wysokości dokręć pokrętło (18). Nie przekraczaj wysunięcia siodelka powyżej oznaczenia STOP.

Regulacja pozioma siodelka: Poluzuj pokrętło (18) (przekręć w kierunku przeciwnym do ruchu wskazówek zegara) fig.4. Po dopasowaniu odpowiedniej pozycji dokręć pokrętło (18). Nie przekraczaj wysunięcia siodelka powyżej oznaczenia STOP.

Montaż pedałów: Uwaga! Nieprawidłowe założenie pedałów może uszkodzić gwint lub korbę pedału. (Określenie kierunku prawy- lewy odnosi się do położenia osoby siedzącej na rowerze).

Przykręć zgodnie z ruchem wskazówek zegara pedał prawy (oznaczony literą 21R) do korpusu urządzenia na osi wychodzącej z prawej strony korpusu urządzenia. Natomiast pedał lewy (oznaczony literą 21L) należy przykręcić w kierunku przeciwnym do ruchu wskazówek zegara ( jest odwrotnie gwintowany) do korpusu urządzenia na osi wychodzącej z lewej strony korpusu urządzenia (fig.6).

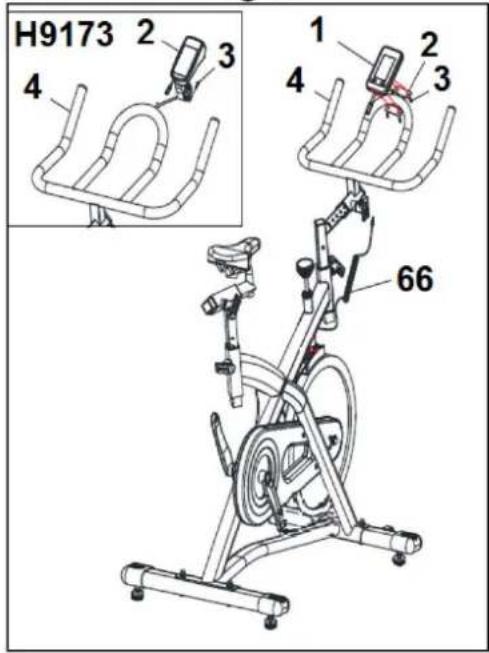

Montaż wyświetlacza: Przykręć wyświetlacz (1) fig.5 do uchwytu (2). Następnie podłącz przewód (66) w tylnej części wyświetlacza.

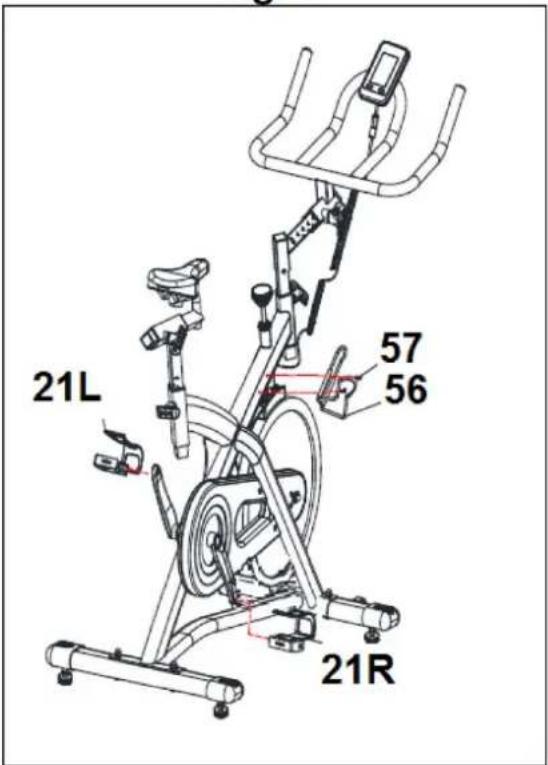

Uchwyt na bidon: Przymocuj uchwyt na bidon (56) do ramy urządzenia śrubami (57) fig.6.

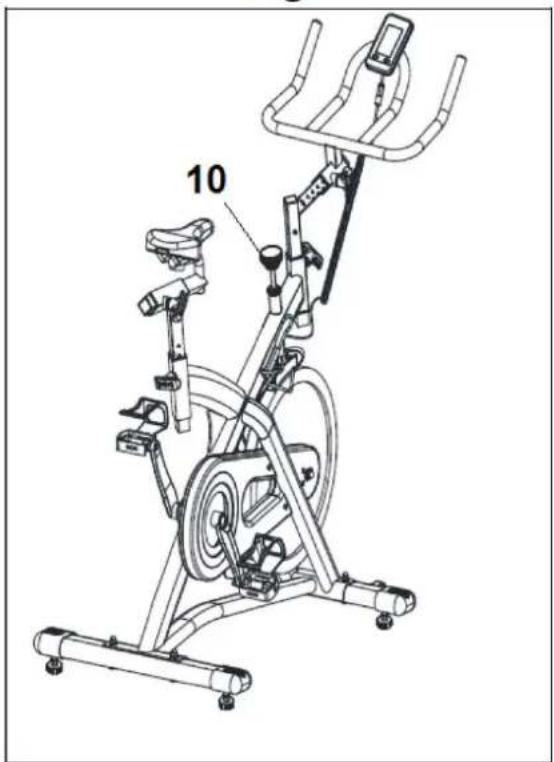

Urządzenie zostało wyposażone w pokrętło regulacji oporu (10), które znajduje się na korpusie urządzenia (1). fig.7. By zwiększyć opór należy przekręcić pokrętło (10) w kierunku zgodnym z ruchem wskazówek zegara (+). By zmniejszyć wysiłek należy pokrętło przekręcić w kierunku przeciwnym do ruchu wskazówek zegara (-).

W wyniku tarcia koło zamachowe rozgrzewa się. Po zakończeniu ćwiczenia zaleca się, aby poziom oporu ustawić na minimum, tak by nie ścierać okładziny hamulcowej.

UWAGA! Urządzenie zostało wyposażone w hamulec bezpieczeństwa. Aby zatrzymać urządzenie należy nacisnąć pokrętło regulacji oporu (10) – tak jak zostało to pokazane na fig.7.

POZIOMOWANIE:

Upewnij się czy urządzenie stoi równo na ziemi, jeśli tak nie jest podstawkami regulującymi (34), wypoziomuj urządzenie, tak by stało stabilnie (fig.8).

TRANSPORT I PRZECHOWYWANIE:

Urządzenie zostało wyposażone w kółka (50), które ułatwiają przemieszczanie urządzenia. Kółka znajduję się w przedniej części urządzenia (fig.9). Aby przestawić urządzenie przechyl urządzenie, tak jak zostało to pokazane na fig.9 i przesuń je na wybrane miejsce.

Urządzenie należy przechowywać w miejscu suchym i o niewielkich wahaniach temperatur.

KONSERWACJA:

Ze względów higienicznych urządzenie należy przecierać (siodełko i podpory, ramę) po każdych zajęciach środkami dezynfekującymi.

1. Regularnie sprawdzaj mocowanie pedałów i pasków. Nakładaj smar w miejscu mocowania pedałów.
2. Regularnie sprawdzaj pokrętła regulacji. Smaruj je regularnie.

3. Regularnie sprawdzaj napięcie pasa.

4. Ustaw korby pedałów w pionowej pozycji.

5. Sprawdź czy pas jest napięty (wraz ze zużyciem i upływem czasu pas będzie rozciągał się). Prosty sposób na sprawdzenie napięcia: Przytrzymaj jedną ręką koło zamachowe a drugą spróbuj przekręcić pedał. Jeśli Ci się to uda to oznacza to, iż należy naprężić pas.
6. Poluzuj nakrętki (19 i 48) o dwa obroty fig.10
7. Dokręć nakrętki kluczem. Upewnij się czy po obu stronach roweru nakrętki zostały poluzowane o tyle samo (2 obroty powinny być wystarczające), w innym przypadku pokrzywi się zębatka i spowoduje większe luzy, a co za tym idzie również spadanie pasa.
8. Dokreć nakrętki (19 i 48).
9. Sprawdzaj regularnie stan hamulców

DEKLARACJA ZGODNOŚCI

My, Exercycle, S.L. zarejestrowani pod adresem Zurrupitieta 22, Poligono Industrial Jundiz 01015 Vitoria-Gasteiz, Alava, Hiszpania. Deklarujemy, że H9173 jest zgodny z wymaganiami Dyrektywy 2004/108/CE.

H9173

Wyświetlacz działa na bateriach alkalicznych 1,5V. By włożyć baterię zdejmij pokrywę z tyłu wyświetlacza (fig.1), a następnie włóż baterię w miejsce oznaczone literą A, tak by biegun + znajdował się w tym samym miejscu co znak + na wyświetlaczu, a biegun – znajdował się w tym samym miejscu co znak – na wyświetlaczu. Następnie zamknij pokrywę, tak jak zostało to pokazane na fig.1. Pamiętaj! Zużyte baterie wyrzucaj tylko do kontenerów na nie przeznaczonych (fig.2).

FUNKCJE WYŚWIETLACZA:

Wyświetlacz wskazuje jednocześnie: czas, dystans, kalorie, prędkość, ilość obrotów na minutę. Wyświetlacz włącza się automatycznie po rozpoczęciu ćwiczenia lub po naciśnięciu któregokolwiek przycisku. Wyświetlacz wyłącza się automatycznie po upływie 45 sekund od zakończenia ćwiczenia.

A: Prędkość:

Funkcja wyświetlana jest w km/h.

B: RPM (Ilość obrotów na minutę)

Funkcja wskazuje ilość obrotów na minutę.

C: Funkcja czas:

Funkcja nalicza sekundowo czas trwania treningu do 99:59 minut.

D: Funkcja dystans:

Funkcja nalicza przebyty dystans co 0,01km do 99,99km.

E: Funkcja kalorie:

Funkcja nalicza przebyty ilość spalonych kalorii co 0,1Kcal do 999Kcal.

F: Puls:

Aby dokonać pomiaru pulsu podczas treningu należy założyć opaskę na klatkę piersiową do pomiaru pulsu fig.3.

FAQ:

Nie włącza się wyświetlacz: Sprawdź czy przewód jest prawidłowo podłączony. Nie włącza się wyświetlacz lub wyświetlane dane są nieczytelne: Sprawdź czy baterie są prawidłowo włożone, sprawdź czy baterie nie są wyczerpane.

"Zgodnie z przepisami Ustawy z dnia 29 lipca 2005r. o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć się sprzętu elektronicznego lub elektrycznego, jest obowiązany do oddania go do punktu zbierania zużytego sprzętu. Powyższe obowiązki ustawowe zostały wprowadzone w celu ograniczenia ilości odpadów powstałych ze zużytego sprzętu elektrycznego i elektronicznego oraz zapewnienia odpowiedniego poziomu zbierania, odzysku i recyklingu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.

Masa sprzętu: 45 kg"
