INSTRUKCJA OBSŁUGI Carbon H8702R BH FITNESS

05-082 Blizne Łaszczyńskiego (Warszawa)

www.delsport.pl [e-mail]

Tel.: [phone] Fax [phone]

SERWIS: [e-mail]

Fig.1

Przeczytaj uważnie instrukcję obsługi. Zawiera ważne wskazówki dotyczące bezpieczeństwa, użytkowania i konserwacji urządzenia.

UWAGA! Zanim rozpoczniesz jakiekolwiek działania związane z instalacją, bądź konserwacją upewnij się, czy urządzenie zostało odłączone od gniazdka elektrycznego.

1. Rodzice oraz inne osoby odpowiedzialne za opiekę nad dziećmi powinny mieć na względzie ich naturalną ciekawość i to, że może ona doprowadzić do niebezpiecznych sytuacji. Dlatego też dzieci powinny zawsze pozostawać pod opieką. To urządzenie w żadnym wypadku nie może służyć jako dziecięca zabawka.

2. Z urządzenia może jednocześnie korzystać tylko jedna osoba.

3. Jeśli poczujesz nagły ból w klatce piersiowej, nudności, ból – natychmiast zejdź z roweru i skonsultuj się z lekarzem.

4. Urządzenie powinno być ustawione na płaskiej i równej powierzchni. Nie korzystaj z roweru na zewnątrz i w pobliżu zbiorników z wodą.

5. Nie zbliżaj rąk do ruchomych elementów roweru.

6. Używaj odpowiedniego obuwia i stroju. Upewnij się czy dobrze zawiązałeś sznurówki.

7. Korzystaj z roweru treningowego tylko zgodnie z poniższą instrukcją obsługi. Nie stosuj akcesoriów nie rekomendowanych przez producenta.

8. Nie kładź ostrych narzędzi w pobliżu roweru.

9. Osoby niepełnosprawne powinny korzystać z roweru tylko w obecności wykwalifikowanego personelu lub lekarza.

10. Zanim rozpoczniesz trening przeprowadź rozgrzewkę.

11. Nie korzystaj z roweru, który może być uszkodzony bądź wadliwy.

Zanim rozpoczniesz trening skonsultuj się z lekarzem.

1. Z roweru mogą korzystać osoby, których waga nie przekracza 120kg. Rower treningowy spełnia wymogi normy EN957 w klasie H.C.

2. Rodzice oraz inne osoby odpowiedzialne za opiekę nad dziećmi powinny mieć na względzie ich naturalną ciekawość i to, że może ona doprowadzić do niebezpiecznych sytuacji. Dlatego też dzieci powinny zawsze pozostawać pod opieką. To urządzenie w żadnym wypadku nie może służyć jako dziecięca zabawka.

3. Obowiązkiem właściciela urządzenia jest poinstruowanie i poinformowanie użytkownika o wszystkich niebezpieczeństwach związanych z ćwiczeniem na rowerze treningowym.

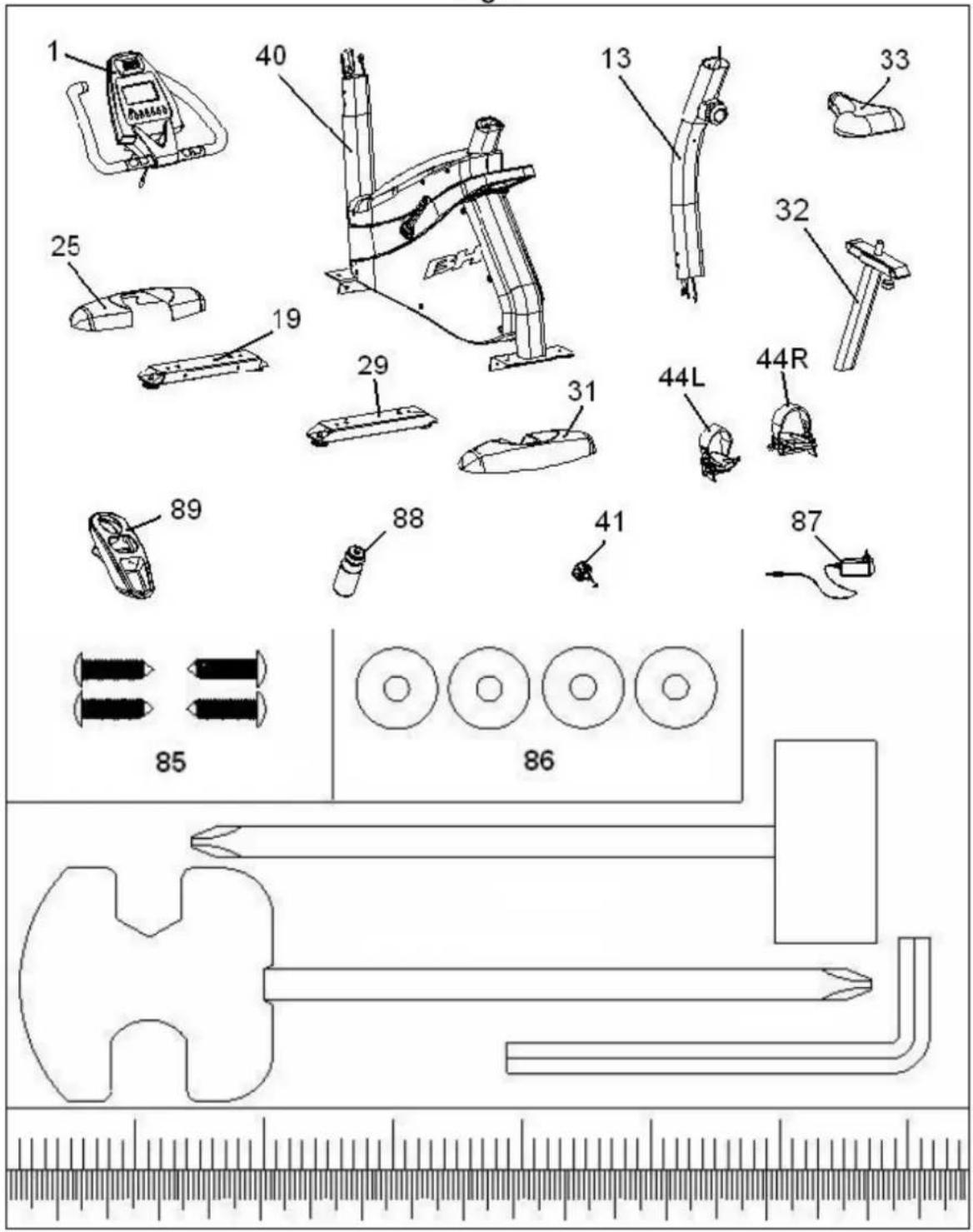

4. Wyjmij urządzenie z kartonu i sprawdź czy nie brakuje żadnej części fig.1:

(40) Korpus urządzenia; (13) Sztyca kierownicy; (19) Podstawa z kółkami; (29) Podstawa z nóżkami regulującymi; (1) Wyświetlacz i kierownica; (25 i 31) Ostony; (33) Siodełko; (39) Sztyca siodełka; (44L) Pedał lewy; (44R) Pedał prawy; (41) Pokrętło regulacji wysokości siodełka; (87) Transformator

Torebka ze śrubami/kluczami: (85) Śruba ST4.0x14; (86) Podkładka płaska M4x16; Klucz heksagonalny; Klucz; Klucz ampulowy 6mm

1. Montaż podstaw: Oprzyj korpus urządzenia, tak jak zostało to pokazane na fig.2. Odkręć śruby (26) z podkładkami w podstawie przedniej z kółkami (19). Ustaw podstawę tak by czerwone punkty (X) nakładały się na się na siebie. Dokręć śruby (26) z podkładkami.

Następnie nałów na podstawę osłonę (25) i przymocuj do podstawy (20) śrubami (85) z podkładkami (86).

Ustaw korpus roweru na podstawce tak jak zostało to pokazane na fig.2. Odkręć śruby (26) z podkładkami w podstawie tylnej z nóżkami regulującymi (29). Ustaw podstawę tak by czerwone punkty (X) nakładały się na się na siebie. Dokręć śruby (26) z podkładkami.

Następnie nałoż na podstawę osłonę (31) i przymocuj do podstawy śrubami (85) z podkładkami (86), tak jak zostało to pokazane na fig.3.

1. Montaż pedałów: Uwaga! Nieprawidłowe założenie pedałów może uszkodzić gwint lub korbę pedału.

(Określenie kierunku prawy- lewy odnosi się do położenia osoby siedzącej na rowerze).

Przykręć zgodnie z ruchem wskazówek zegara pedał prawy (44 oznaczony literą R) do korpusu urządzenia na osi wychodzącej z prawej strony korpusu urządzenia. Natomiast pedał lewy (44 oznaczony literą L) należy przykręcić w kierunku przeciwnym do ruchu wskazówek zegara ( jest odwrotnie gwintowany) do korpusu urządzenia na osi wychodzącej z lewej strony korpusu urządzenia fig.4.

1. Montaż siodelka: Umieść siodelko (33) na poziomej podporze siodelka (34) i dokręć nakrętkę (Z), tak jak zostało to pokazane na fig. 5. Regulacja wysokości siodelka: By zmienić wysokość siodelka należy przekręcić pokrętło regulacji wysokości siodelka (41) w kierunku przeciwnym do ruchu wskazówek zegara, a następnie delikatnie je wyciągnąć fig.5. Po czym ustaw sztycę siodelka (33) na odpowiedniej wysokości i dokręć pokrętło regulacji siodelka (41). Pozioma regulacja siodelka: Poluzuj pokrętło regulacji poziomej siodelka. Następnie ustaw siodelko w odpowiedniej pozycji i dokręć ponownie pokrętło fig.5. Ustawienie kąta nachylenie siodelka: Siodelko można pochylić do przodu lub do tyłu. Poluzuj nakrętkę (Z) fig.5 znajdującą się od spodu siodelka. Ustaw siodelko w odpowiedniej pozycji i dokręć nakrętkę.

2. Montaż uchwytu na bidon: Poluzuj śruby (90), które znajdują się na sztycy kierownicy (13). Naóż i zsuń uchwyt na bidon (8) po sztycy kierownicy (13) i dokręć śruby (91). Patrz fig.6.

3. Montaż sztycy kierownicy:

Odkręć śruby (14) znajdujące się na korpusie urządzenia (40). Zbliż sztycę kierownicy do otworu znajdującego się w korpusie urządzenia i połącz końców przewodów (93 i 92) z przewodami (16 i 42) fig.7.

Następnie wprowadź złączenie (18) wprowadź, tak jak zostało to pokazane na fig.7A. Pociągnij za łączenie (18), tak aby wprowadzić je w otwór fig.7B.

Następnie wprowadź sztycę kierownicy (13) w otwór znajdujący się w korpusie urządzenia (40) fig.7. Uważaj, by nie przygnieść przewodów regulacji oporu. Sprawdź czy regulacja oporu działa prawidłowo.

Tak jak zostało to pokazane na fig.7 dokręć śruby (14) z podkładkami (15).

7. Montaż wyświetlacza i kierownicy:

Zbliż monitor (1) do sztycy kierownicy (13) fig.8. Połącz przewody (93 i 16) wychodzące ze sztycy kierownicy (13) oraz z tylnej części wyświetlacza (1) fig.8.

Ustaw wyświetlacz (1) na sztycy kierownicy (13), tak jak zostało to pokazane na fig.8. Przykręć śruby (5) z podkładkami. Upewnij się czy wyświetlacz jest równo ustawiony na sztycy kierownicy.

1. Poziomowanie: Upewnij się czy urządzenie stoi równo na ziemi, jeśli tak nie jest podstawkami regulującymi (U), wypoziomuj urządzenie, tak by stało stabilnie fig.9.

2. Transport i przechowywanie: Urządzenie zostało wyposażone w kółka (V), które ułatwiają przemieszczanie urządzenia. Kółka znajduję się w przedniej części urządzenia fig.10.

Urządzenie należy przechowywać w miejscu suchym i o niewielkich wahaniach temperatur.

1. Podłączanie do sieci: Wprowadź wtyczkę transformatora (m) w gniazdko znajdujące się w korpusie urządzenia (dolna tylna część korpusu) i podłącz transformator do sieci 220V fig.11.

DEKLARACJA ZGODNOŚCI

My, Exercycle, S.L. zarejestrowani pod adresem Zurrupitieta 22, Poligono Industrial Jundiz, 01015 Vitoria-Gasteiz, Alava, Hiszpania deklarujemy, że H8702R jest zgodny z postanowieniami Dyrektywy EMC 2004/108/CE oraz Dyrektywą niskonapięciową 2006/95/CE.

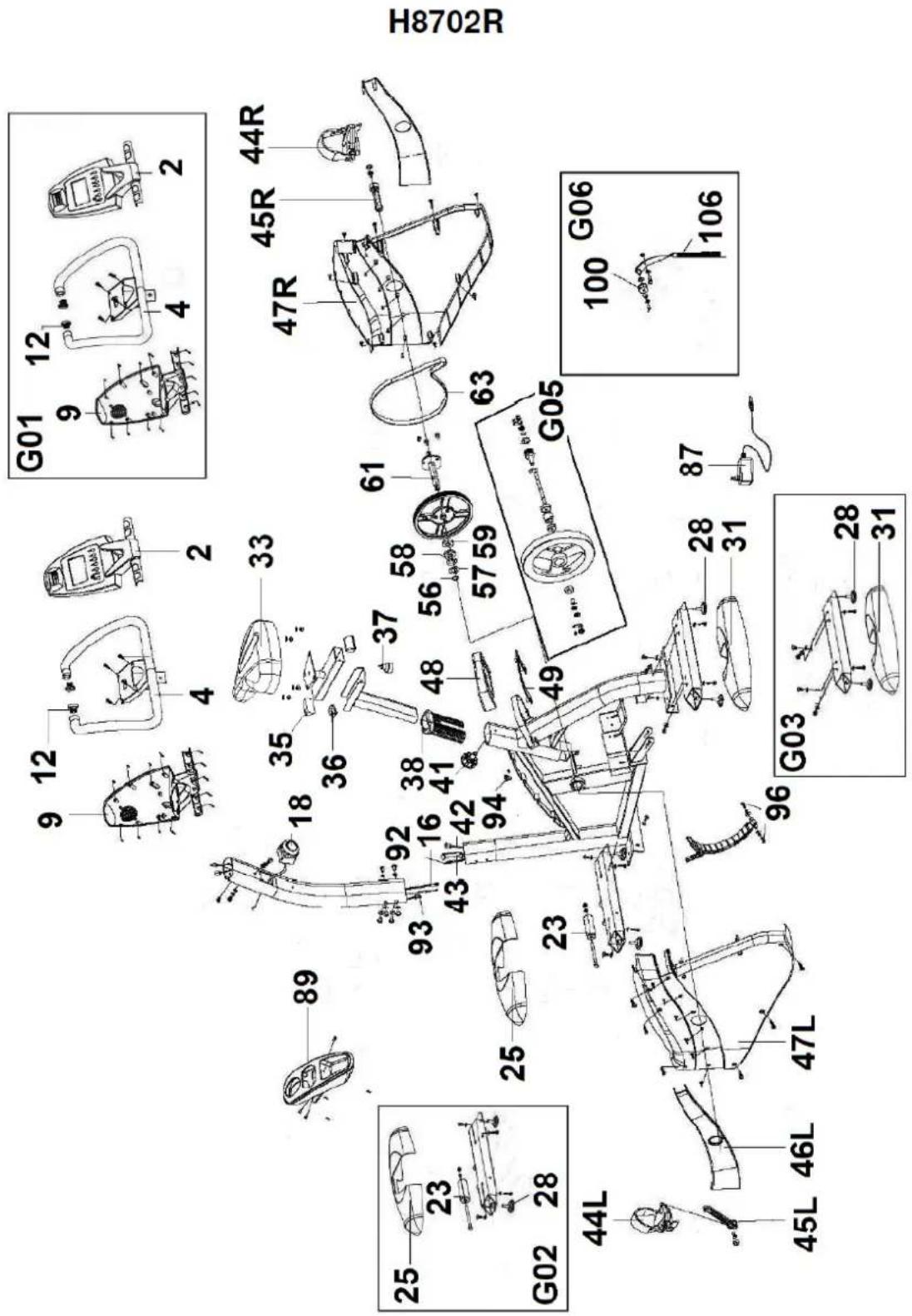

LISTA CZĘŚCI ZAMIENNYCH

No	Code
2	H8702R002
4	H8702004
9	H8702009
12	H8702012
16	H8702016
18	H8702018
23	H8702023
25	H8702025
28	H8702028
31	H8702031
33	H8702R033
35	H8702035
36	H8702036
37	H8702037
38	H8702038
40	H8702M040
41	H8702041

No	Code
42	H8702042
43	H8702M043
44	H8702044
45-R	H8702045R
45-L	H8702045L
46-L	H8702046L
46-R	H8702046R
47-L	H8702R047L
47-R	H8702R047R
48	H8702048
49	H8702049
52	H8702052
56	H8702056
57	H8702057
58	H8702058
59	H8702059
60	H8702060
61	H8702061

No	Code
62	H8702062
63	H8702M063
75	H8702075
87	H8702087
89	H8702089
90	H8702090
93	H8702093
94	H8702M094
96	H8702M096
98	H8702M098
100	H8702M100
106	H8702M106
G01	H8702RG01
G02	H8702G02
G03	H8702G03
G04	H8702G04
G05	H8702MG05
G06	H8702MG06

Fig. 2

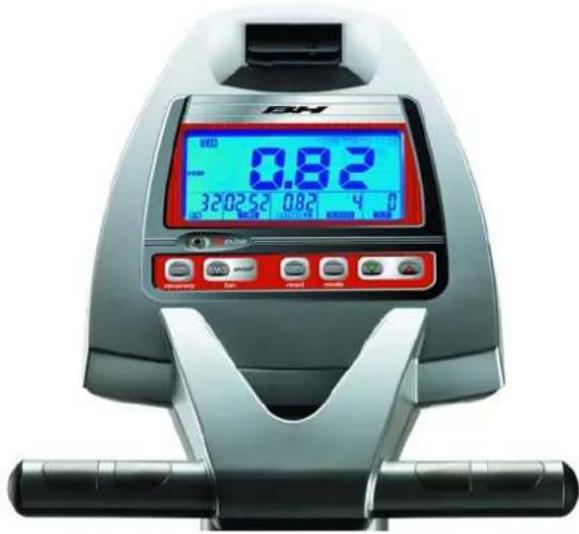

Aby włączyć urządzenie podłącz w pierwszej kolejności adapter (6V), który dostarcza prądu o napięciu 220V-240V, a następnie podłącz końcówkę adaptera do wtyczki znajdującej się w tylnej części urządzenia fig.4.

Wyświetlacz włączy się automatycznie po rozpoczęciu ćwiczenia.

Wyświetlacz wyłączy się po upływie 3 minut od zatrzymania urządzenia.

Uwaga! Zużyte części zamienne należy wyrzucać do specjalnych pojemników (fig.1).

USTAWIENIE DATY I ZEGARA

Zawsze po odłączeniu zasilacza (87) od prądu kasują się wszystkie wprowadzone ustawienia włącznie z datą i godziną.

Aby ustawić datę podłącz zasilacz (87) do urządzenia oraz do gniazdka elektrycznego. Naciśnij przycisk MODE i zacznie migać funkcja rok. Przyciskami ▼▲ ustaw rok. Naciśnij przycisk MODE i zacznie migać funkcja miesiąc. Przyciskami ▼▲ ustaw miesiąc. Następnie naciśnij przycisk MODE i zacznie migać funkcja godzina. Przyciskami ▼▲ ustaw godzinę. Naciśnij przycisk MODE i zacznie migać funkcja minuty. Przyciskami ▼▲ ustaw minuty i naciśnij MODE. Na ekranie pojawią się funkcje roweru związane z treningiem.

Jeśli pomyliłeś się przy wprowadzaniu danych naciśnij przycisk RESET i pojawi się ekran początkowy ustawien daty i zegara.

WŁĄCZANIE NAWIEWU

Aby włączyć lub wyłączyć wiatrak naciśnij przycisk FAN ON/OFF.

Po zakończeniu treningu sprawdź czy nawiew został wyłączony. Zawsze po zakończeniu treningu wyłączaj nawiew.

A. SCAN (przeglądanie):

W tym trybie wyświetlacz wskazuje w czasie trwania ćwiczenia na przemian wszystkie funkcje urządzenia. By włączyć funkcję SCAN:

1. Po rozpoczęciu ćwiczenia urządzenie zaczyna działać w opcji SCAN (co 6 sekund na przemian będzie wyświetlana inna funkcja: czas, prędkość, dystans, kalorie, puls).
2. Naciśnij MODE, by wyjść z opcji SCAN.

B. TIME (czas):

Funkcja ta służy do naliczania lub odliczania czasu trwania ćwiczenia (co 1 minutę, od 00:00 do 99:59)..

1. Po naciśnięciu przycisku MODE wybierz funkcję TIME (czas).
2. Przyciskiem ▲▼ określ czas.
3. Po rozpoczęciu ćwiczenia zegar na wyświetlaczu rozpocznie odliczanie czasu od wartości czasu określonego przez użytkownika. Po upływie tego czasu charakterystyczny dźwięk oznajmi, że nastąpił koniec treningu, a zegar zacznie naliczać czas od nowa.

Funkcja ta służy do naliczania lub odliczania przebytego dystansu ćwiczenia (od 0,5 km do 99,5km ).

1. Po naciśnięciu przycisku MODE wybierz funkcję DISTANCE (dystans).
2. Przyciskiem ▲▼ określ dystans.
3. Po rozpoczęciu ćwiczenia zegar na wyświetlaczu rozpocznie odliczanie dystansu od wartości określonej przez użytkownika. Po przebyciu tego dystansu charakterystyczny dźwięk oznajmi, że nastąpił koniec treningu, a zegar zacznie naliczać dystans od nowa.

D. CALORIES (kalorie):

Funkcja ta służy do naliczania lub odliczania ilości spalonych kalorii podczas ćwiczenia (co 10 kalorii, od 10 do 9999 kalorii).

1. Po naciśnięciu przycisku MODE wybierz funkcję CALORIES (kalorie).
2. Przyciskiem ▼▲ określ ilość kalorii, które chcesz spalić podczas ćwiczenia.
3. Po rozpoczęciu ćwiczenia zegar na wyświetlaczu rozpocznie odliczanie ilości spalanych kalorii od wartości określonej przez użytkownika. Po spaleniu określonej ilości kalorii charakterystyczny dźwięk oznajmi, że nastąpił koniec treningu, a zegar zacznie naliczać ilość spalanych kalorii od nowa.

E. FUNKCJA PULS (THR):

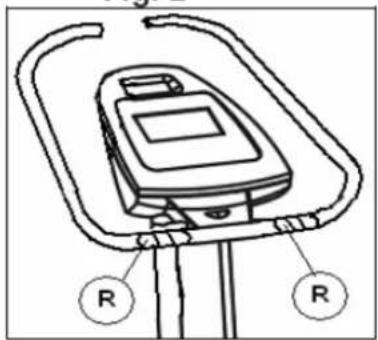

By zmierzyć puśs należy dłonie ułożyć na czujnikach (R), które znajdują się na kierownicy fig.2. Po upływie kilku sekund na wyświetlaczu pojawi się wynik pomiaru. Uwaga! Rower nie jest urządzeniem medycznym i wynik pomiaru jest przybliżony.

Aby wybrać funkcję THR:

1. Po naciśnięciu przycisku MODE wybierz funkcję THR.
2. Przyciskiem ▲▼ określ tętno (od 30 do 240 uderzeń na minutę), przy jakim chcesz wykonywać ćwiczenie.
3. Jeśli w trakcie ćwiczenia przekroczy się ustawioną wartość pulsu to urządzenie zaalarmuje, że należy zwolnić (zmniejszyć tempo pedałowania) lub zmniejszyć opór.

Jeśli nie ułożysz prawidłowo dłoni na czujnikach pomiaru pulsu to pomiar nie zostanie dokonany.

Jeśli na wyświetlaczu pojawi się „E3” to upewnij się czy prawidłowo ułożyłeś dłonie na czujnikach pomiaru pulsu (R).

CZUJNIKI POMIARU PULSU (hand-grip):

By zmierzyć puls należy dłonie ułożyć na czujnikach (R), które znajdują się na kierownicy (patrz fig.3).

Następnie na wyświetlaczu zacznie migotać symbol serca, a po upływie kilku sekund pojawi się wynik pomiaru. Jeśli obie dłonie nie leżą prawidłowo na czujnikach urządzenie nie dokona pomiaru pulsu. Jeśli po upływie ok.15 sekund nie pokaże się wynik pomiaru to na wyświetlaczu pojawi się „0” i symbol serca nie zacznie migotać upewnij się czy ułożyłeś poprawnie dłonie na czujnikach.

Jest to program sprawdzający jak szybko puls powraca do normalnego rytmu po zakończeniu ćwiczenia i jak zwiększa się wydolność organizmu dzięki ćwiczeniu. W skali od F1 do F6, gdzie F.1 jest najlepszym wynikiem, a F6 najgorszym. Test należy wykonywać zaraz po zakończeniu ćwiczenia nie zdejmując dłoni z czujników pomiaru pulsu, naciskając „ RECOVERY TEST”. Na ekranie wyświetlane są tylko funkcje czas i puls. Po upływie 1 minuty pojawi się wynik testu na wyświetlaczu.

Test nie zostanie przeprowadzony jeśli nie dokonasz pomiaru pulsu („E1”) – ułoż dłonie poprawnie na czujnikach pomiaru pulsu. Jeśli na ekranie pojawi się komunikat „E2” to oznacza to, że zostało przerwane ćwiczenie.

PYTANIA I ODPOWIEDZI:

1. Gaśnie wyświetlacz, pojawia się jedynie funkcja czas.

2. Upewnij się czy przewód jest prawidłowo podłączony.

3. Nie włącza się wyświetlacz, dane są nieczytelne.

-Upewnij się czy przewód jest prawidłowo podłączony.

1. Transformer 9V/18V

- Sprawdź podłączenie do sieci 220V oraz podłączenie przewodów.

1. Regularnie sprawdzaj łączenia, dokręcenie śrub.

Nie wystawiaj urządzenia, a zwłaszcza wyświetlacza na działanie promieni słonecznych oraz wody.

BŁAD E1

Sprawdź czy czujniki pomiaru pulsu są prawidłowo podłączone.

BŁĄD E2

Przerwano ćwiczenie na minutę przed zakończeniem Recovery Test.

BŁĄD E3

Sprawdź podłączenie przewodów czujników pomiaru pulsu z monitorem.

Jeśli powyższe wskazówki nie pomagają, skontaktuj się z najbliższym serwisem BH (należy wymienić wyświetlacz).

“Zgodnie z przepisami Ustawy z dnia 29 lipca 2005r. o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza.

Użytkownik, chcąc pozbyć się sprzętu elektronicznego lub elektrycznego, jest obowiązany do oddania go do punktu zbierania zużytego sprzętu.

Powyższe obowiązki ustawowe zostały wprowadzone w celu ograniczenia ilości

odpadów powstałych ze zużytego sprzętu elektrycznego i elektronicznego oraz zapewnienia odpowiedniego poziomu zbierania, odzysku i recyklingu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.

Masa sprzętu:53 kg"
