Typ produktu	Zasilacz sieciowy
Model	6PRLN12V4A
Marka	Volt
Napięcie wejściowe	100-240V AC, 50/60Hz
Napięcie wyjściowe	12V DC
Prąd wyjściowy	4A
Moc	48W
Zabezpieczenia	Przed zwarciem, przeciążeniem, przegrzaniem
Waga	ok. 200 g
Wymiary	100 x 50 x 30 mm
Długość kabla	1,5 m
Materiał obudowy	Tworzywo sztuczne
Kolor	Czarny
Temperatura pracy	0°C - 40°C
Certyfikaty	CE, RoHS
Wtyczka	Standardowa (w zależności od regionu)
Zastosowanie	Zasilanie urządzeń 12V DC

Często zadawane pytania - 6PRLN12V4A Volt

Czy zasilacz Volt 6PRLN12V4A jest uniwersalny?

Tak, zasilacz jest uniwersalny – działa w zakresie napięcia wejściowego 100-240V AC, co pozwala na używanie go w różnych krajach po ewentualnej wymianie wtyczki.

Jakie urządzenia mogę zasilać tym zasilaczem?

Zasilacz 12V/4A nadaje się do urządzeń wymagających napięcia 12V DC i prądu do 4A, np. monitorów LED, routerów, kamer IP, taśm LED, itp.

Czy zasilacz ma zabezpieczenie przed zwarciem?

Tak, zabezpieczenie przeciwzwarciowe i przeciążeniowe są wbudowane, co chroni podłączone urządzenia.

Jaka jest długość kabla zasilacza?

Długość kabla wynosi około 1,5 metra, co zapewnia wygodne podłączenie do gniazdka.

Czy zasilacz posiada certyfikaty bezpieczeństwa?

Tak, posiada certyfikaty CE i RoHS, co potwierdza zgodność z normami unijnymi.

Jaka jest waga zasilacza?

Waga wynosi około 200 gramów, jest lekki i łatwy w przenoszeniu.

Czy mogę używać zasilacza na zewnątrz?

Zasilacz przeznaczony jest do użytku wewnętrznego. Nie jest odporny na wilgoć ani wodę.

Jakie są wymiary zasilacza?

Wymiary to około 100 x 50 x 30 mm (długość x szerokość x wysokość).

Czy do zasilacza można podłączyć urządzenie o mniejszym poborze prądu?

Tak, można podłączyć urządzenie o mniejszym poborze prądu. Zasilacz dostosuje się do obciążenia (do 4A).

Co zrobić, jeśli zasilacz się przegrzewa?

Upewnij się, że nie jest zakryty i ma odpowiednią wentylację. Jeśli nadal się przegrzewa, odłącz go i skontaktuj się z serwisem.

INSTRUKCJA OBSŁUGI 6PRLN12V4A Volt

(*) Skreśl niepotrzebne

Zgadzam się na odpłatną naprawę przetwomicy ze względu na:

* wygaśnięcie okresu gwarancyjnego / * uszkadzenie spowodowane z winy użytkownika

Przed przystąpieniem do naprawy serwis poinformuje telefonicznie o dokładnych kosztą

Do wysyłanych reklamacji prosimy załączyć kopię dokumentu zakupu (paragon lub FV).

Pelen regulamin napraw serwisowych znajduje się na Naszej stronie internetowej www.voltpolska.pl

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny).

Oznaczenie umieszczzone na produkte lub w odnoszących się do niego tekatach wskazuje, że op upływie okresu użytkowania nie należy usu达成 z innymi odpadami pochodzącymi z gospodarstw domowych. Any ukinąć szkodiiwego wpływu na-------------owe i zdrowie ludzi wukłek niekontrożowanego usuwania odpadów, prosiny o oddizierne produktu od innego typu odpadów oraz odpowiedzialny recykwing i celu promowania pomonego uzyda zassobów materiałnych jako stalej pratydky. W celu uzyskania specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne specjalne spokopodarstwach domowych powinni skionatkłować się z punktem sterzade dailicznej, w którym dokonali zakupu produktu, lub z organem wład z lokalnych. Użytkownicy w firmach powinni skionatkłować się ze Guam

[e-mail] [e-mail]

INSTRUKCJA OBSŁUGI

wersja 2023.01.25

UNIWERSALNY AUTOMATYCZNY

PROSTOWNIK DO AKUMULATORÓW

COMPACT

12V 4A 6V 2A LCD

VOLT

POLSKA

Dziękujemy za zakup uniwersalnego prostownika do akumulatorów.

Proszę zapoznać się z instrukcją obsługi przed jego uruchomieniem.

Instrukcja może ulec zmianie.

Aktualna instrukcja jest zawsze dostępna na Naszej stronie.

WWW.VOLTPOLSKA.PL

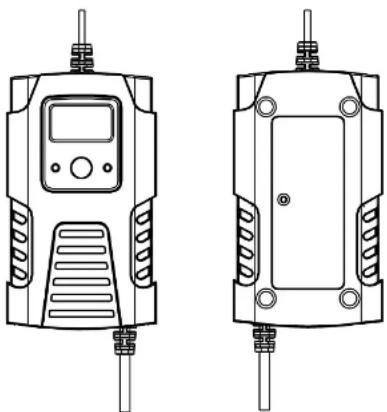

COMPACT 12V 4A 6V 2A LCD - to w pełni automatyczna profesjonalna ładowarka mikroprocesorowa przeznaczona do ładowania tradycyjnych akumulatorów kwasowo-oliowych, żelowych (GEL), AGM, VRLA o pojemności od 4AH do 40AH.

Ładowarka przeznaczona jest nie tylko do akumulatorów rozruchowych stosowanych w samochodach oraz motocyklach, ale także do akumulatorów głębokiego rozładowania (Deep-Cycle), pracujących cyklicznie jako źródło zasilania urządzeń pokładowych na łodziach wędkarskich, jachtach, kamperach.

Wszystkie parametry w sposób czytelny oraz intuicyjny prezentowane są na wyświetlaczu LCD.

PROSTOWNIK

1. Sprawdź, czy posiadany akumulator spełnia wymagania dotyczące prostownika.
2. Czerwony zacisk podłącz do (+) a czamy podłącz do (-) na akumulatorze.
3. Po prawidłowym podłączeniu zacisków, zaświeci się wyświetlacz LCD, na którym cyklicznie będzie wyświetlane napięcie akumulatora i prąd ładowania.
4. W przypadku błędnego podłączenia przewodów, na wyświetlaczu pojawi komunikat ERO.
5. Po podłączeniu wtyczki do gniazda zasilania, prostownik rozpocznie ładowanie.
6. Gdy akumulator zostanie w pełni naładowany, na wyświetlaczu pojawi się napis FUL. Należy wtedy utrzymać stan ładowania jeszcze przez 1-2h.
7. Ładowanie jest zakończone. Uwaga: dla 4AH-10AH sugeruje się użyć trybu REPAIR, ponieważ rozmiar baterii jest zbyt mały. Użyj ładowania impulsowego, który pasuje dla małych pojemności.

Charge Voltage

Charge Current

• Charge Voltage - napięcie ładowania
• Charge Current - prąd ladowania
• Battery Full - akumulator naładowany
- Error - blędne podłączenie
• Repair mode - tryb naprawczy
• End Repair - koniec pracy trybu naprawczego

Battery Full

Error

Repair Mode

End Repair

INSTRUKCJA OBSŁUGI

UŻYTECZNE WSKAZÓWKI

Jak naprawić akumulator ładowaniem impulsowym:

1. Podłącz akumulator do ładowarki i włącz zasilanie AC, następnie naciśnij przycisk "Repair", na ekranie pojawli się napis "PUL".
2. Sugerowany czas naprawy dla akumulatora motocykłowego wynosi 5 godzin, dla akumulatora samochodowego wynosi 8 godzin.
3. Naciśnij ponownie przycisk "Repair"; ładowanie przełączy się automatycznie na tryb normalny.
4. Sprawdź temperaturę baterii podczas naprawy, zatrzymaj ładowanie gdy temperatura akumulatora będzie zbyt wysoka. Najdłuższy czas naprawy wynosi 20 godzin.

5. Akumulator będzie ładować nawet jeśli ładowarka jest w trybie Repair, i naładuje się w końcu do pełna. Po naładowaniu gdy na ekranie baterii pojawi się napis "FUL", zaleca się ładować dalej, przynajmniej przez godzinę. Sprawdź dwukrotnie czy akumulator jest w pełni naładowany po zakończeniu ładowania.

6. Na wyświetlaczu LCD pojawia się napis "FUL", ale bateria jest jeszcze w pełni naładowana.

Powód: Ponieważ opór wewnętrzny akumulatora jest zbyt duży lub pojemność jest mniejsza od nominalnej (z powodu niskiego napięcia, długiej bezczynności).

Rozwiązania: Naciśnij przycisk "naprawa", w celu poprawy wydajności akumulatora

1. Napięcie akumulatora jest normalne, jednak ładowarka nie działa:

Przyczyna: Brak podłączenia AC.

Rozwiązania: Sprawdź czy źródło zasilania AC działa czy nie, i ewentualnie zmień gniazdo oraz ponów próbę.

1. Nie można osiągnąć stanu "FUL" po długotrwałym ładowaniu.

Akumulator został zasiarczonylub był rzadko używany. Napięcie akumulatora będzie utrzymywać się na niskim poziomie, co spowoduje, że akumulator nie będzie mógł zostać w pełni naładowany.

Rozwiązania: Zatrzymaj ładowanie w przypadku przegrzania. Sprawdź poziom elektrolitu. Należy przeprowadzić ładowanie od 1 do 2 razy (rozładowanie-ładowanie - Discharge-Charge).

INSTRUKCJA OBSŁUGI

Nazwa ładowarki COMPACT 12V 4A 6V 2A LCD
Napięcie wejściowe 100-240VAC 50/60Hz 30W
Prąd wejściowy 0.15A(R MS)@ 230VAC
Napięcie ładowania	6V Battery: 7.4V, 12V Battery: 14.8V, tolerancja pomiaru +/-0.3
Prąd impulsowy	<=0.12A rms
Napięcie wyjściowe	Automatyczne przełączanie 6V 12V
Prąd ładowania zbiorczego	Max. 4.0A
Temperatura pracy	-20 stopni do +45 stopni
Proces ładowania	3 stopniowy: CC (stały prąd), CV (stałe napięcie), doladowywanie pływające (float charge)
Rodzaje obsługiwanych akumulatorów	AGM,GEL,Wet, Wapniowy, Deep Cycle, VRLA, bezobługowe kwasowo-oliowiowe
Pojemność akumulatora	4Ah - 40Ah
Wymiary	130*75*50mm
Waga	250g

INSTRUKCJA OBSŁUGI

Pojemność (Ah)	Czas ladowania (h)
4	2
10	5
15	8
20	10
40	20
