INSTRUKCJA OBSŁUGI 6PRLN12V8A Volt

WYPEŁNIJ W RAZIE POTRZEBY
(*) Skreśl niepotrzebna
Zgadzam się na odpłatną naprawę przetwornicy ze względu na
* wypaśnięcie okresu gwarancyjnego / * uszkodzenie spowodowane z winy użytkownika
(1) 2017年 ，公司实现营业收入3.5亿元，较2016年增长1.4%。
Przed przystąpieniam do naprawy serwis painformuje telefonicznis o dokładnych kasztach naprawy.
Do wyeylsnych reklamacji prosimy załączyć kopie dokumentu zakupu (paragon lub FV).
Polon regulamin napraw serwisowych znajduje się na Naszej stronie informatowej www.voltpolska.pl

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny).

Oznaczenie umleściezone na produkcie lub w odnoszących się donego tekatach wakazuje, że po upływie okresu})(użkowania nie należy usuwać z innymi odpademi pochodzącymi z gospodarstw domowych. Aby uninką szkodłego wpływu na środowko naturalsz i zdrowe ludz wuketne niektrontlowanej usuwaną odpadów, prosymy o oddiesienie produktu od innego typu odpadów oraz odpowiedzialny recyklingi w celu promowania pomene go uzycia zasabów materiałówych jako stałej praktyki. W celu uyskania (szerokość) podpisowią leśrodkości recyklingi kredytami wiatrącego gospodarstwach domowych powinni skontaktować się z punktem spłeczde detastraczną, w którym dokonali zakupu produktu, lub z organem władz lokalnych. Użytkownicy w firmach powinni skontaktować się ze Guam

[e-mail] [e-mail]

INSTRUKCJA OBSŁUGI

wersja 2022.12.15

UNIWERSALNY AUTOMATYCZNY

PROSTOWNIK DO AKUMULATORÓW

COMPACT GREEN

12V 8A LCD

POLSKA

[e-mail] [e-mail]

WSTEP

Dziękujemy za zakup uniwersalnego prostownika do akumulatorów.

Proszę zapoznać się z instrukcją obsługi przed jego uruchomieniem.

Instrukcja może ulec zmianie.

Aktualna instrukcja jest zawsze dostępna na Naszej stronie.

WWW.VOLTPOLSKA.PL

12V 8A COMPACT GREEN - automatyczny prostownik z 7 stopniowym ładowaniem przeznaczony do pracy z akumulatorami tradycyjnymi, akumulatorami kwasowo-olowiewymi, żelowymi (GEL), oraz AGM

Ładowarka przeznaczona jest nie tylko do akumulatorów rozruchowych stosowanych w samochodach oraz motocyklach, ale także do akumulatorów głębokiego rozładowania (Deep-Cycle), pracujących cyklicznie jako źródło zasilania urządzeń pokładowych na łodziach wędkarskich, jachtach, kamperach.

Wszystkie parametry w sposób czytelny oraz intuicyjny prezentowane są na wyświetlaczu LCD.

WARUNKI BEZPIECZEŃSTWA

UWAGA:

- Prostownik jest przeznaczony do pracy z akumulatorami 12VDC o pojemności w zakresie 6 – 120 Ah

- Sprawdź specyfikację akumulatora przed podłączeniem go do prostownika

- Podczas ładowania z akumulatorów mogą się ulatniać toksyczne gazy. Proces ładowania przeprowadzaj zawsze w wentylowanym pomieszczeniu.

- Nie wystawiaj prostownika na bezpośrednie działanie promieni słonecznych i wysokiej temperatury. - Kwas z akumulatorów jest wysoce toksyczny. Przeplucz niezwłocznie skórę lub oczy jeżeli dojdzie do kontaktu z kwasem i skontaktuj się z lekarzem.

- Nie ładuj akumulator, który był wystawiony przez długi czas na ujemną temperaturę. Ładuj tylko akumulatory w temperaturze pokojowej.

- Nie ładuj akumulatorów, które nie są przeznaczone do przyjmowania napięcia z zewnętrznego źródła.

- Nie umieszczaj ładowarki na akumulatorze w trakcie procesu ładowania.

Uważaj przy pracy z metalowymi narzędziami w pobliżu akumulatora. Narzędzie takie może łatwo doprowadzić do zwarcia na celach akumulatora.

- Nie pal w pobliżu akumulatora.

- Przed sprawdzaniem stanu prostownika, odłącz go od sieci 230VAC i akumulatora.

- Produkt jest przeznaczony do obsługi tylko przez osobę dorosłą po zapoznaniu się z instrukcją obsługi.

INSTRUKCJA OBSŁUGI

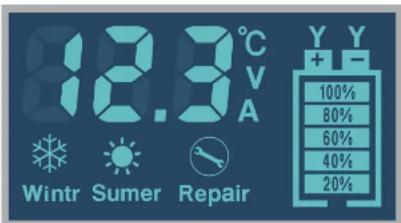

OPIS WYŚWIETLACZA

GŁÓWNE CECHY PROSTOWNIKA:

• Wysoka wydajność ładowania (> 85%)
• Obsługuje akumulatory kwasowo-olowiowe rozruchowe, AGM, GEL
• 7 - stopniowa charakterystyka ładowania
• Automatycznie regulowane napięcie ładowania w stosunku do temperatury w celu zabezpieczenia przez przeładowaniem akumulatora
• Możliwość ładowania głęboko rozładowanych i zasiarczonych akumulatorów
• Zabezpieczenia przez odwrotną polaryzacją podłączenia, zwarciem, przeładowanie, iskrzeniem na ogniwach baterii
  Czytelny wyświetlacz LCD pokazujący takie parametry jak napięcie, prąd ładowania, temperatura etc.

[e-mail] [e-mail]

WYŚWIETLACZ LCD:

• Temperatura wewnętrzna prostownika
• Chwilowe napiecie ładowania
• Chwilowy prad ładowania
• Tryb regeneracji
• Prostownik w trybie czuwania
• Akumulator w pełni naładowany
• Tryb odsiarczanowania (dla akumulatorów GEL, AGM i rozruchowych)
• Tryb testu (załączany automatycznie po ostatniej fazie ładowania i utrzymywany jest przez 10 minut w celu sprawdzeniu stanu akumulatora)
• Niskie napięcie na akumulatorze (Napięcie akumulatora jest zbyt niskie lub akumulator nie może zgromadzić przekazanego ladunku energii)
• Koniec procesu regeneracji
• Tryb zimowy (uruchamiany przy temperaturach poniżej +10 st.C)
• Tryb letni (uruchamiany w temperaturze powyżej +28 st.C)
• Zła polaryzacja połączenia (sprawdź poprawność połączenia i stan akumulatora)
• Pojemność akumulatora

[e-mail] [e-mail]

CHARAKTERYSTYKA LADOWANIA

UŻYTECZNE WSKAZÓWKI

7 - stopniowa charakterystyka ładowania

1: Odsiarczanie baterii

2: Ładowanie w trybie miękkiego startu

3: Ładowanie w trybie stałego prądu

4: Ładowanie w trybu stałego napięcie

5: Faza testu

6: Faza regeneracji

7: Faza podtrzymania

GEL -> do ładowania akumulatorów żelowych

STANDARD -> do ładowania akumulatorów rozruchowych, z płynnym elektrolitem, głębokiego

rozładowania

AGM -> do ładowania akumulatorów AGM

MOTO -> do ładowania akumulatorów motocyklowych

REPAIR -> Tryb naprawczy (trwa maksymalnie 16 godzin, przeznaczony do regeneracji tylko

akumulatorów kwasowo-olowiowych rozruchowych)

MODE -> Wybór trybu pracy (po 30 sekundach od rozpoczęcia procesu ładowania, przycisk zmiany trybu pracy będzie zablokowany

[e-mail] [e-mail]

PODŁACZENIE DO AKUMULATORA:

Zanim podłączysz prostownik do sieci, upewnij się, że jest poprawnie podłączony do akumulatora.

Sprawdź, czy podłączenie do akumulatora jest zgodne z polaryzacją. Nie podłączaj konektorów

(„krokodylki“) do elementów instalacyjnych pojazdu (klemy etc.).

1. Podłącz + z prostownika do + na akumulatorze

2. Podłącz – z prostownika do – na akumulatorze

3. Podłącz prostownik do sieci 230VAC

Odłączając prostownik, powtórz kroki w odwrotnej kolejności.

PROCES LADOWANIA:

1. Sprawdź stan, naładowanie, typ i napięcie akumulatora
2. Sprawdź poprawność połączenia prostownika do sieci i akumulatora
3. Wciśnii przycisk MODĘ, żeby wybrać rodzaj akumulatora lub tryb pracy
4. Adekwatna kontrolka LED podświetli się oznaczając wybrany tryb ładowania
5. Proces ladowania się rozpoczęnie i zakończy po pełnym naładowaniu akumulatora

[e-mail] [e-mail]

INSTRUKCJA OBSŁUGI

Nazwa ładowarki	COMPACT GREEN12V8A
Napięcie wejściowe 100-240V 50/60Hz
Napięcie wyjściowe 12V
Prąd wyjściowy maks. 8A
Maksymalna moc 105W (obciążony prostownik)
Maksymalna moc	2.6W (prostownik bez obciążenia)
Chłodzenie wentylator
Wymiary 150*86*63mm
Waga 415g

End	Zakończenie funkcji naprawy
Win.※	Tryb zimowy. Poniżej 10 stopni wzrasta napięcie ładowania.
Sum.※	Tryb letni. Powyżej 28 stopni spada napięcie ładowania.
ERO	Niewłaściwa polaryzacja // uszkodzony akumulator // zle podłączenie - sprawdzić mocowania przewodów
	Pojemność akumulatora

[e-mail] [e-mail]

INSTRUKCJA OBSŁUGI

220°	Temperatura wew. urządzenia
120°	Napięcie ładowania
63°	Prąd ładowania
PULS	Tryb regeneracji
OFF	Tryb czuwania
FUL	Akumulator naładowany
DES	Tryb odsiarczanowania. Tylko dla akumulatorów GEL i AGM
LEF	Tryb testowy. Automatyczny test baterii, monitoruje napięcie przez 10 minut aby określić czy bateria jest pełna czy nie.
LOU	Niskie napięcie. Zbyt niskie napięcie akumulatora lub akumulator nie trzyma pojemności.
