SNR-X77+607T1 - Kamera cofania MBG LINE - Bezpłatna instrukcja obsługi

Typ produktu	Kamera cofania
Marka	MBG LINE
Model	SNR-X77+607T1
Wymiary (obudowa)	Około 25 x 25 x 30 mm
Waga	Około 100 g
Zasilanie	12 V DC (z instalacji pojazdu)
Kąt widzenia	170 stopni
Rozdzielczość	640 x 480 pikseli (VGA)
Nocne widzenie	Tak, diody IR
Wodoodporność	IP67 / IP68
Złącze	RCA (kompozytowe wideo)
Długość kabla	Około 6 m
Funkcje dodatkowe	Linie pomocnicze odległości, odwrócone lustrzane
Montaż	Wpuszczany lub nawierzchniowy
Materiał obudowy	Metal + tworzywo sztuczne
Temperatura pracy	od -20°C do +70°C
Czyszczenie	Przecierać miękką, suchą szmatką
Bezpieczeństwo	Zgodna z normami CE, RoHS
Części zamienne	Kabel, soczewka, obudowa – dostępne u producenta
Gwarancja	2 lata

Często zadawane pytania - SNR-X77+607T1 MBG LINE

Jak podłączyć kamerę cofania MBG LINE SNR-X77+607T1?

Kamerę należy podłączyć do światła cofania (zasilanie 12 V) oraz do monitora lub radia samochodowego za pomocą złącza RCA. Kabel sygnałowy poprowadź od tylnej części pojazdu do przodu.

Czy kamera jest wodoodporna?

Tak, obudowa spełnia normę IP67/IP68, co oznacza ochronę przed kurzem i krótkotrwałym zanurzeniem w wodzie.

Czy kamera działa w nocy?

Tak, wyposażona jest w diody IR zapewniające widoczność w całkowitej ciemności do kilku metrów.

Jaki jest kąt widzenia kamery?

Kąt widzenia wynosi 170 stopni, co pozwala na szerokie pole widzenia za pojazdem.

Czy kamera wyświetla linie pomocnicze?

Tak, linie pomocnicze są wyświetlane na obrazie, aby ułatwić oszacowanie odległości. Można je skonfigurować w zależności od monitora.

Jak wyczyścić kamerę?

Przecieraj obiektyw i obudowę miękką, suchą szmatką. Unikaj agresywnych detergentów, które mogą uszkodzić powłokę.

Czy kamera jest kompatybilna z każdym monitorem?

Tak, kamera ma wyjście RCA (kompozytowe wideo), które pasuje do większości monitorów i radiot samochodowych z wejściem wideo.

Jakiej długości jest kabel?

Długość kabla wynosi około 6 metrów, co jest wystarczające dla większości samochodów osobowych i SUV-ów.

Gdzie można zamontować kamerę?

Kamerę można zamontować wpuszcając w zderzak (wymaga wycięcia otworu) lub na powierzchni za pomocą uchwytu.

Czy do kamery są dostępne części zamienne?

Tak, producent oferuje kable, soczewki i obudowy jako części zamienne. Skontaktuj się z serwisem MBG LINE.

INSTRUKCJA OBSŁUGI SNR-X77+607T1 MBG LINE

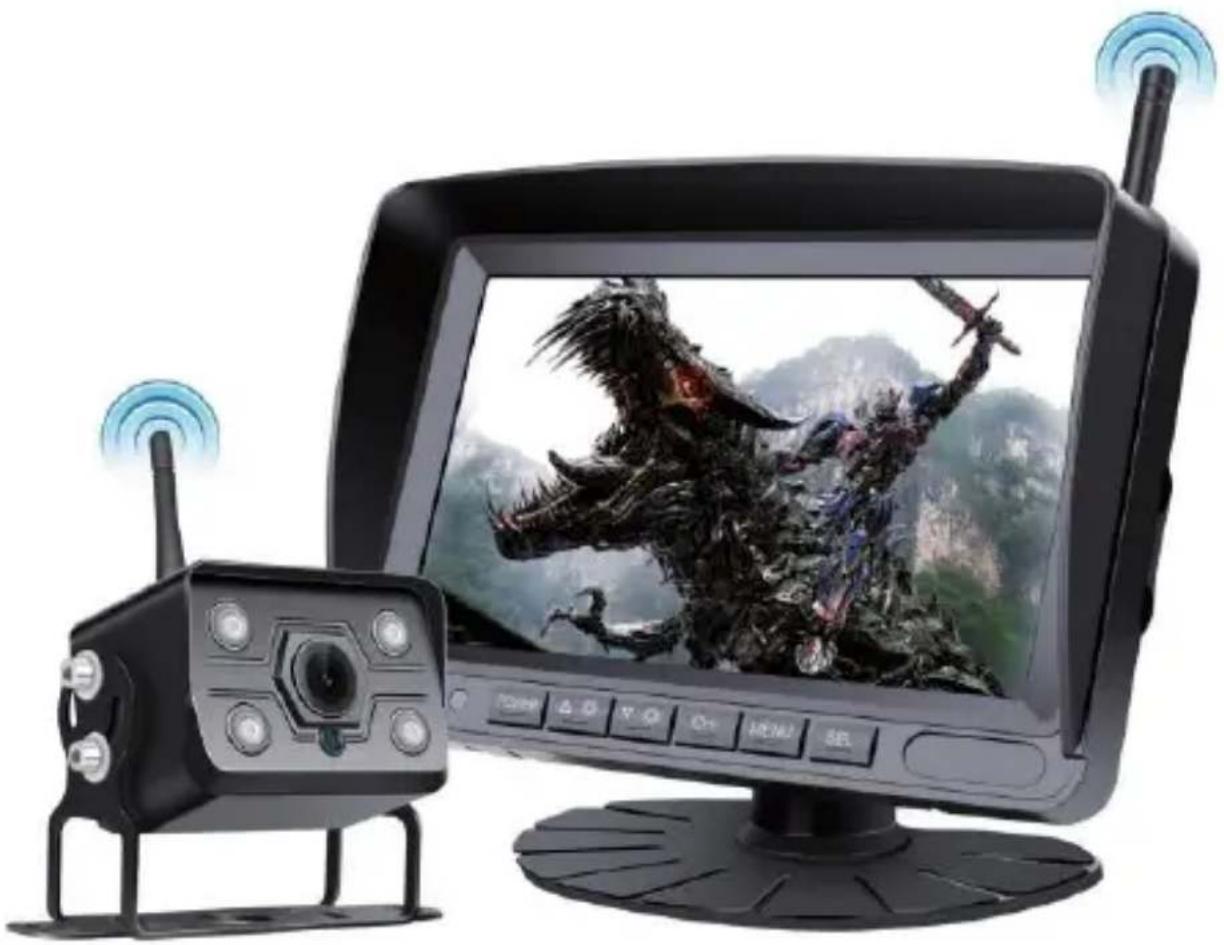

Bezprzewodowy system cofania

Instrukcja obsługi / Instrukcja montażu

Uwaga: skład zestawy może różnić się w zależności od zakupionej wersji

1. Wyświetlacz 7" IPS
2. Kamera cofania
3. Uchwyt monitora

4. Stojak monitora

5. Zasilacz

6. Owiewka słoneczna
7. Instrukcja obsługi

8. Kable zasilające

9. Anteny

10. Akcesoria montażowe
11. Akcesoria montażowe

Wprowadzenie

Zapoznaj się uważnie z instrukcję przed przystąpieniem do instalacji. Sprawdzić działanie zestawu pod zasilaniem przed finalną instalacją.

Bardzo dziękujemy za zakup systemu cofania MBG LINE. Dzięki tej instrukcji będziesz w stanie prawidłowo zainstalować i obsługiwać urządzenie.

System kamer cofania jest przeznaczony do zainstalowania jako element dodatkowy do standardowego lusterka wstecznego, które już znajduje się w pojeździe nie może go zastępować.

Obsługa monitora

Przycisk	Funkcja
POWER	Włączanie i wyłącznie monitora

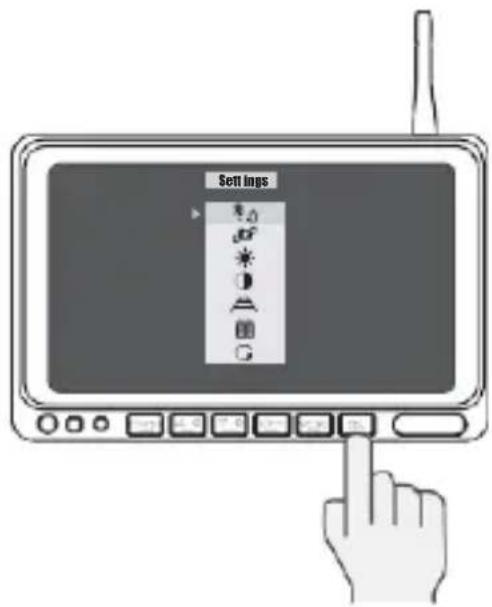

△ ◎	Poruszanie się po menu i ustawianie parametrów (do góry).
▽ ◎	Poruszanie się po menu i ustawianie parametrów (w dół).
CH-	Przełączanie podglądu z kamery
MENU	MENU
SEL	Konfiguracja parowania / zatwierdzenie wyboru (przycisk ok)

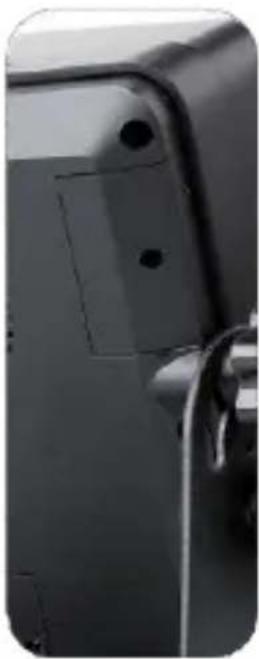

Z tyłu monitora można zainstalować kartę pamięci SD. W tym celu należy otworzyć gniazdo karty SD z tyłu monitora za pomocą śrubokręta i wsunąć kartę pamięci.

Zaleca się używanie szybkiej karty SD klasy 10 lub wyższej. (maximum 64GB)

Aby rozpocząć nagrywanie naciśnij przycisk SEL.

(„SEL”, aby włączyć/wyłączyć nagrywanie)

Podczas nagrywania na ekranie widoczna jest czerwona kropka / napis REC.

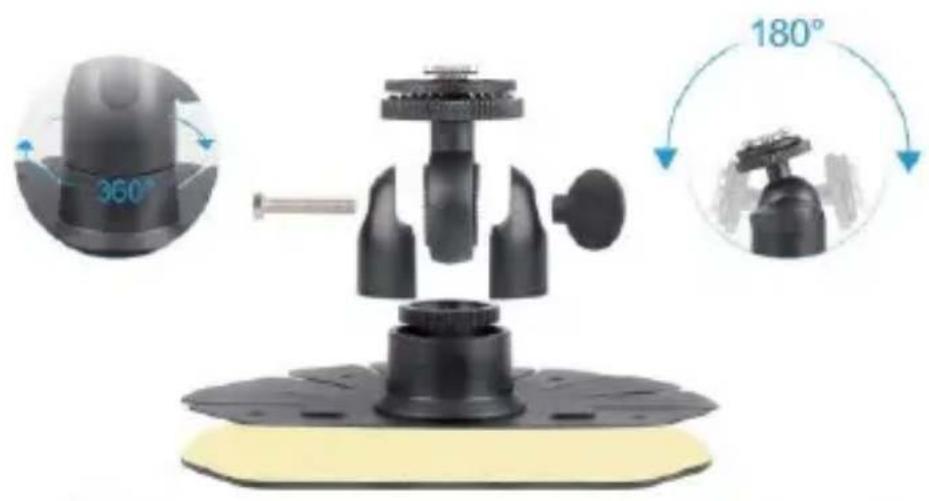

Instalacja uchwytu monitora

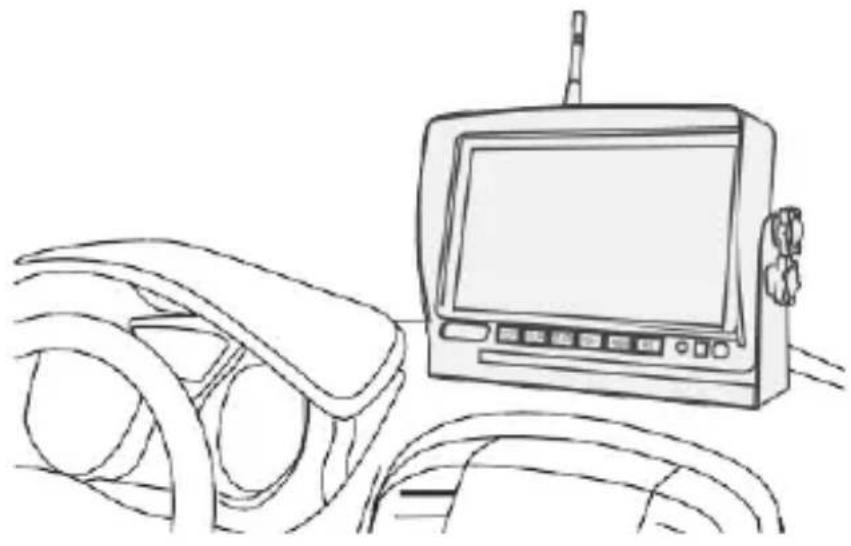

Wybór miejsca instalacji monitora

Przed trwałą instalacją uchwytu upewnij się, że wybrane miejsce nie przesłania widoczności przedniej szyby i nie będzie przeszkadzał podczas prowadzenia pojazdu.

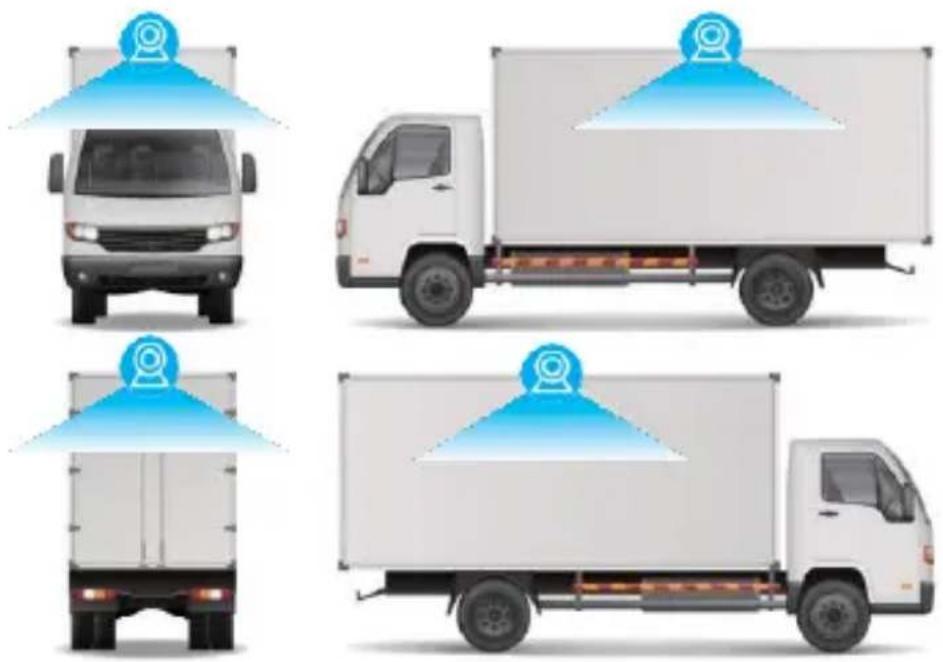

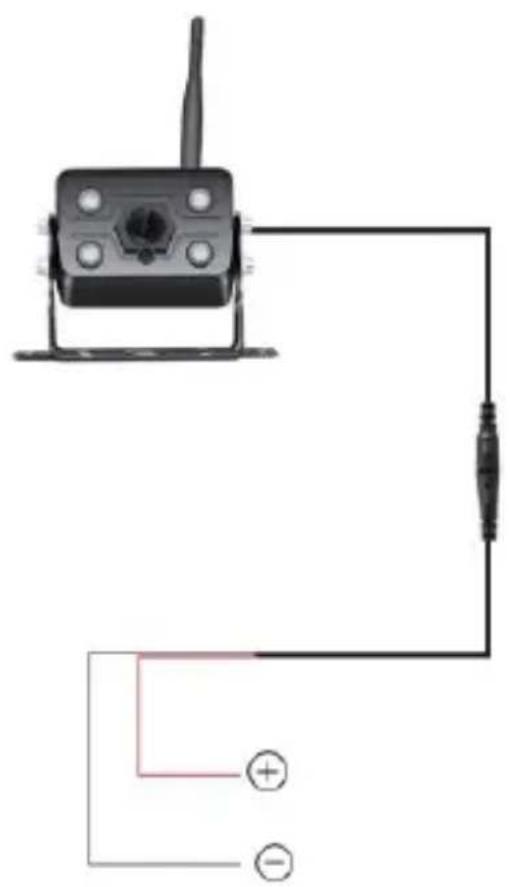

Wybór miejsca instalacji kamery Sugerowane miejsca instalacji kamery:

Uwaga: należy pamiętać, że podłączając zestaw bezpośrednio do akumulatora należy dopilnować aby praca zestawu nie rozładowała akumulatora.

Parowanie kamery i monitora

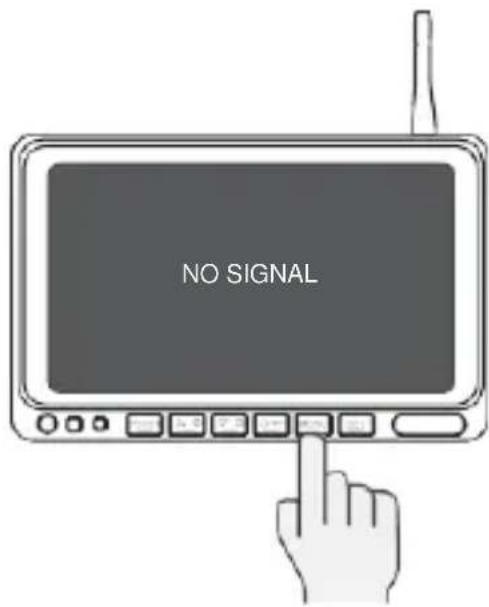

1. Wybierz kanał do parowania kamery

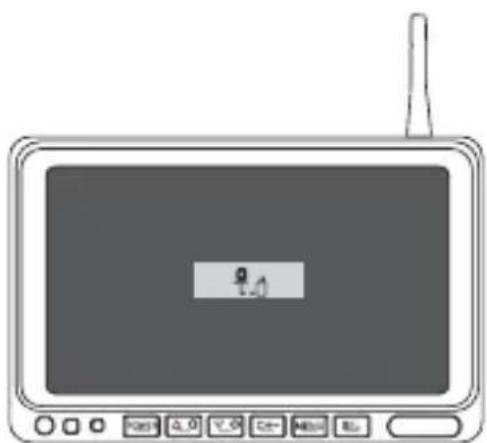

1. Wejdź w menu i wybierz „pairing”

1. Naciśnij przycisk potwierdzający

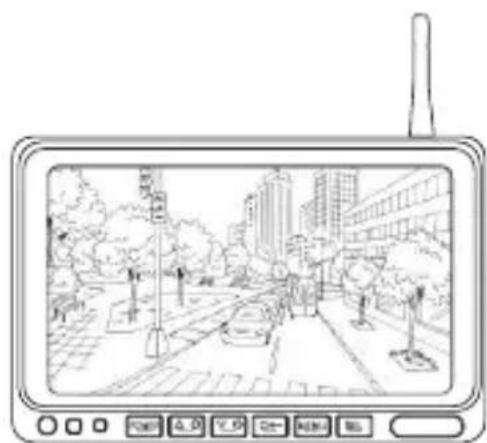

1. Włącz do zasilania parowaną kamere

Uwaga: podczas parowania upewnij się, że wszystkie kamery są wyłączone. Po wejściu w tryb parowania włącz do zasilania wyłącznie kamerę, która ma zostać sparowana

Specyfikacja

Zasilanie	DC12 - 36V
Rodzaj sygnału bezp.	2.4 GHz
Częstotliwość pracy / Moc transmisji	2403-2480MHz / 17dB
Zasięg	300m(otwarta przestrzeń)
Czas reakcji	<200ms
Temperatura pracy	-20°C ~ 80°C

Kamera

Przetwornik obrazu	1/3 inch
Wodoodporność	IP69K
Kąt widzenia	127°[H] 170°[D]
Rozdzielczość	1000TVL

MONITOR

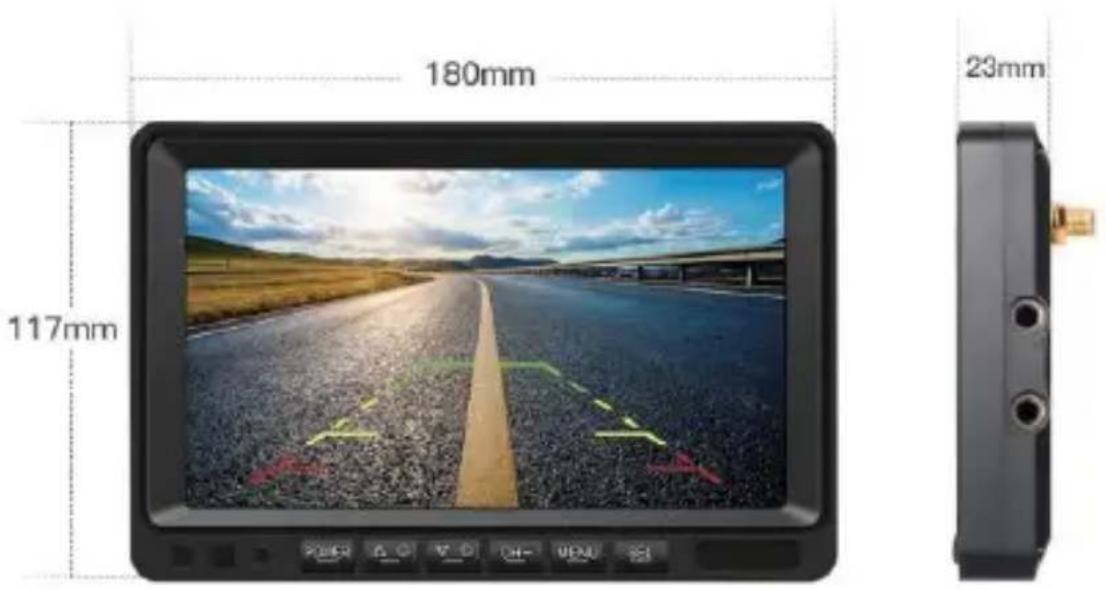

Przekątna i typ ekranu	7 ", IPS
Rozdzielczość	1024(H) x 600(V)
Kontrast	500:1
Jasność	500cd/m2
Czas reakcji	25ms
Pobór prądu	<500mA

Uproszczona deklaracja zgodności

SHENZHEN SUNVEYTECH CO., LTD niniejszym oświadcza, że urządzenie to jest zgodne z zasadniczymi wymogami i innymi właściwymi postanowieniami dyrektywy 2014/53/EU. Pełny tekst deklaracji zgodności UE jest dostępny pod adresem:

mbgline.pl/do-pobrania

Importer:

32-040 Świątniki Górne

Gwarancja

Produkt objęty jest 24-miesięczną gwarancją dla zakupu konsumenckiego oraz 12-miesięczną gwarancją przy zakupie na firmę. Gwarancja nie obejmuje wad i uszkodzeń powstałych z winy użytkownika lub wskutek niewłaściwego użytkowania. Gwarancja nie obejmuje również uszkodzeń mechanicznych, powstałych wskutek zalania oraz powstałych wskutek używania akcesoriów innych niż dołączone do zestawu.

Gwarancji nie podlegają materiały eksploatacyjne, takie jak baterie, akumulatory.

Serwis urządzenia dokonywany jest w siedzibie dystrybutora lub w miejscu przez niego wskazanym. Wadliwe działanie lub uszkodzenie sprzętu należy zgłaszać w punkcie zakupu lub u dystrybutora.

Kontakt do dystrybutora: [e-mail]

Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.
