INSTRUKCJA OBSŁUGI PD1320 GAOMON

1. Przed użyciem należy dokładnie przeczytać niniejszą instrukcję i zachować ją do wykorzystania w przyszłości.
2. Przed przystąpieniem do czyszczenia tableta graficznego należy odłączyć przewód zasilający i przetrzeć go miękką, wilgotną szmatką, nie używać żadnych detergentów.

3. Nie narażaj tego produktu na działanie wody lub innych płynów. Uważaj, aby nigdy nie rozłać płynów na tablet graficzny, rysik cyfrowy, przewód zasilający lub zasilacz sieciowy.

4. Nie umieszczaj tableta graficznego ani rysika cyfrowego w miejscach niestabilnyc o dużej wysokości.

5. Nie należy umieszczać tabletu w miejscach łatwo dostępnych dla dzieci, aby uniknąć niebezpieczeństwa.

6. Nie należy umieszczać tabletu i rysika cyfrowego w pobliżu pola magnetycznego.

7. Do zasilania wyświetlacza mogą być używane wyłącznie zasilacze pokazane na tabliczce znamionowej. W przypadku pytań dotyczących używanego zasilacza, prosimy o kontakt z dystrybutorem wyświetlacza.

8. Aby chronić tablet, należy wyłączyć zasilanie, gdy nie jest on używany. Podczas przerwy w dostawie prądu lub dłuższego nieużywania, należy wyjąć wyświetlacz z gniazdka.

9. Nie przeciążaj gniazdka i nie wydłużaj przewodu zasilającego, co może doprowadzić do porażenia prądem.

10. Upewnij się, że żadne ciało obce nie dostanie się do wnętrza ekranu przez rowki i nie dopuści do zachlapania wyświetlacza cieczą, aby zapobiec zwarciu lub pożarowi.

11. Jeśli tablet ulegnie awarii, nie otwieraj głównej obudowy i spróbuj samemu ją naprawić. Proszę poprosić o serwis w celu dokonania prawidłowej naprawy i konserwacji.

12. Jeśli wystąpią następujące sytuacje, należy odłączyć zasilacz od zasilania, a do pełnej naprawy i konserwacji może być potrzebny serwis:

A. Przewód zasilający lub wtyczka są uszkodzone lub zużyte;
B. Wewnątrz wyświetlacza znajduje się ciecz rozpryskana;
C. Wyświetlacz spadł lub wyświetlacz LCD jest uszkodzony;
D. Gdy na wyświetlaczu pojawią się oczywiste nieprawidłowości.

1. Podczas wymiany komponentów należy zagwarantować, że naprawiający używa komponentów zastępczych określonych przez producenta. Nieautoryzowana wymiana komponentów może spowodować pożar, porażenie prądem elektrycznym lub inne niebezpieczeństwa.

Treść

1. Opis produktu....172

1.1 Informacje produktu ....172
1.2 Produkt i Akcesoria....172
1.3 Podłączenie....175
1.4 Instalacja sterownika ....177
1.5 Wymiana wkładu rysika....178

2. Menu OSD....179

3. Ustawienia funkcji....180

3.1 Przyłącze urządzenia 180
3.2 Ustawienie obszaru roboczego 181
3.3 Ustawienia funkcji przycisków rysika 184
3.4 Ustawienia czułości na nacisk....186
3.5 Badanie nacisku rysika 187
3.6 Kalibracja....188
3.7 Włączenie funkcji atramentu cyfrowego Windows 189
3.8 Tryb Myszy (Tylko dla wybranych...modeli)....190
3.9 Dostosowywanie przycisków i krzywej nacisku 191
3.10 Eksport i import danych....192

4. Specyfikacje ....193

4.1 PD1220 Specyfikacje....193
4.2 PD1320 Specyfikacje....194

5. Rozwiązywanie problemów ....195

5.1. Problemy z tabletem....195
5.2. Problemy z funkcjami....196

6. Skontaktuj się z nami w sprawie Serwisu Posprzedażowego ....197

1. Opis produktu

1.1 Informacje produktu

Dziękujemy za zakup Tabletu Graficznego GAOMON PD1220/PD1320. Jest to nowa generacja profesjonalnego bezbateryjnego ekranu piórkowego, który może znacznie poprawić efektywność twojej pracy przy malowaniu i tworzeniu, i to pełnej zabawy. Możesz swobodnie malować i pisać, przedstawiając różne linie i kolory, tak jak pióro pisze na papierze, co dostarcza nam prawdziwych wrażeń.

Aby lepiej zrozumieć i korzystać z tabletu, proszę uważnie przeczytać niniejszą instrukcję obsługi. Instrukcja obsługi wyświetla informacje tylko w systemie Windows, o ile nie określono inaczej, informacje te dotyczą zarówno systemów Windows, jak i Macintosh.

1.2 Produkt i Akcesoria

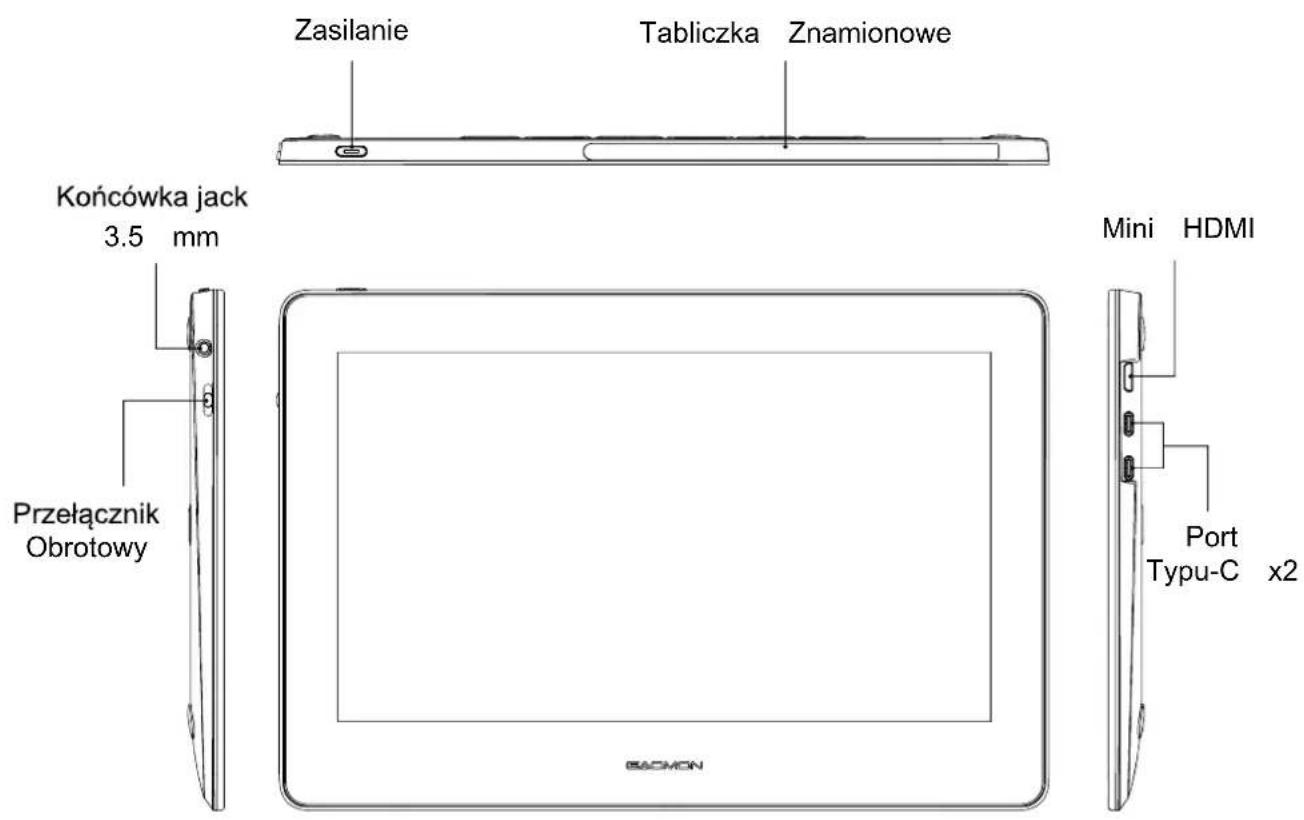

1.2.1 Ogląd Produktu

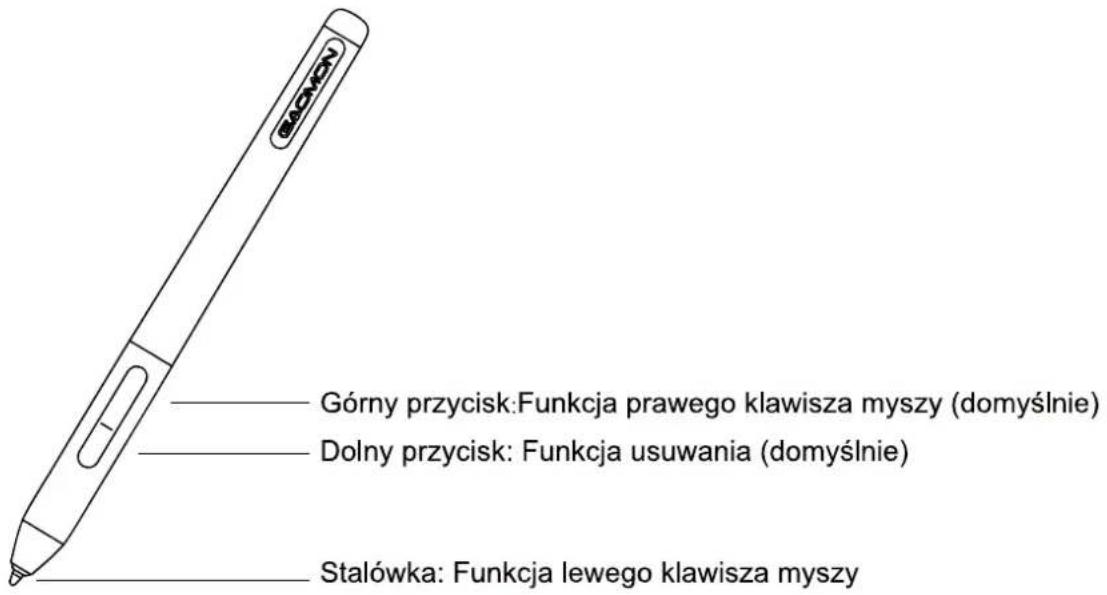

1.2.2 Rysik Cyfrowy

Rysik cyfrowy nie wymaga baterii i posiada 8192 poziomy czułości na nacisk.

1.2.3 Akcesoria

Rysik AP50

Uchwyt Rysika

Zapasowe Stalówki (W Uchwycie Rysika)

Adapter 5V/2A

Kabel HDMI Kabel USB

Skórzany Uchwyt

Przewodnik Szybkiego Startu

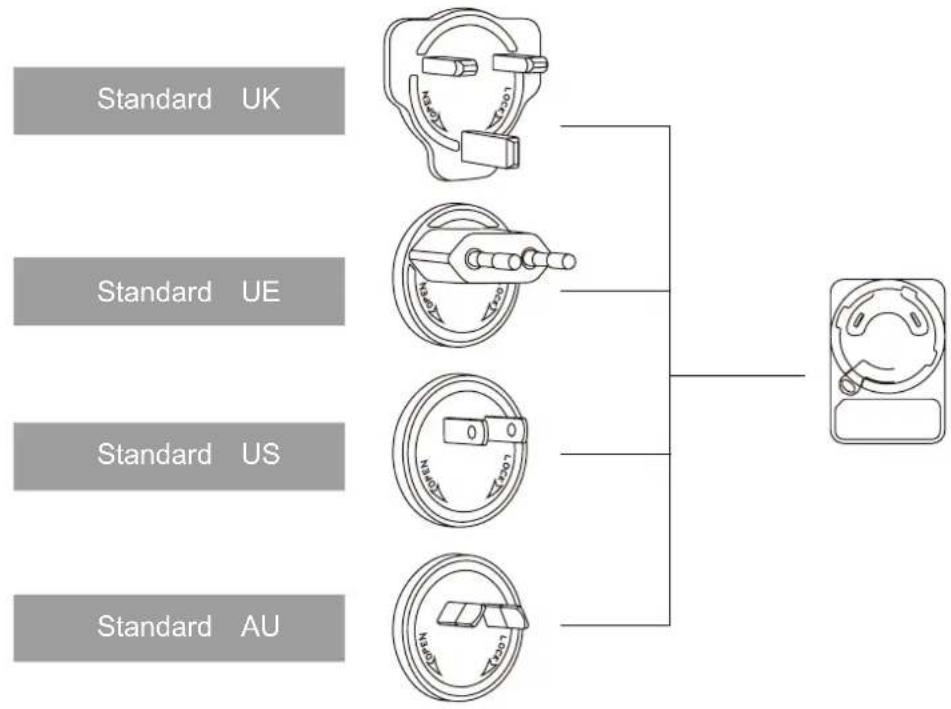

1.2.4 Zasilacz Mocy

Proszę wybrać odpowiednią wtyczkę w zależności od kraju lub regionu i zamontować ją do zasilacza (wtyczka, która jest dołączona do produktu, będzie różna w zależności od kraju i regionu).

Montaż

Demontaż

1.3 Podłączenie

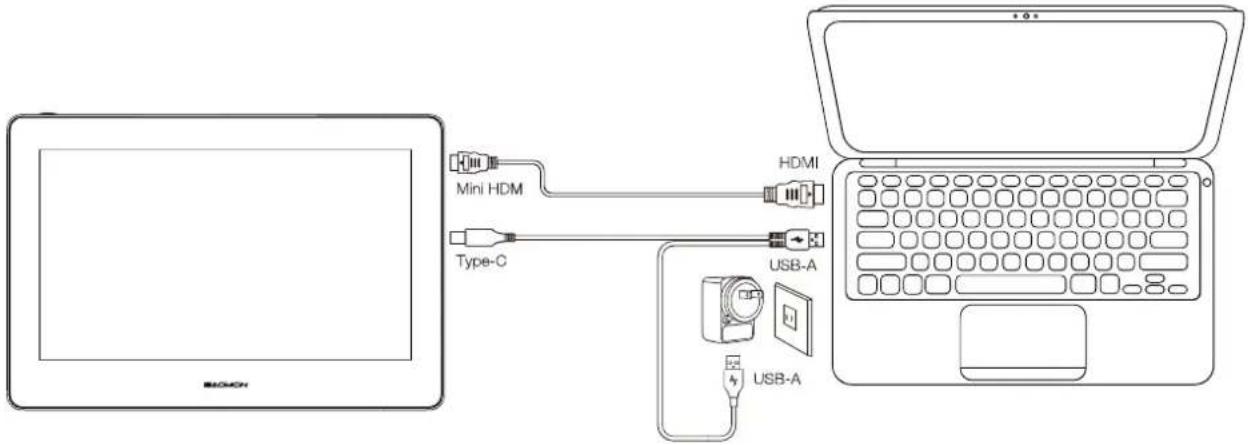

Metoda 1

Krok 1: Połącz wyświetlacz długopisu do PC za pomocą kabla HDMI;

Krok 2: Podłącz wyświetlacz długopisu do komputera za pomocą męskiej wtyczki Typu C włożonej do wyświetlacza długopisu i męskiej wtyczki USB-A włożonej do komputera, a w przypadku braku reakcji na wyświetlaczu długopisu lub pojawienia się migającego ekranu, do komputera lub zasilacza należy również włożyć drugą pozostawioną wtyczkę msecą USB-A.

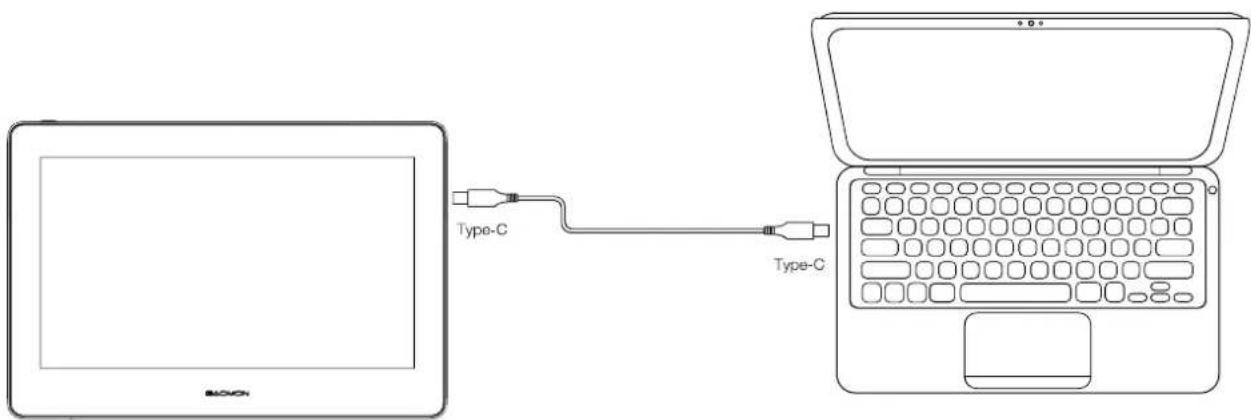

Metoda 2

Krok 1: Kup kabel Typu-C do Typu-C;

Krok 2: Podłącz wyświetlacz długopisu (oba porty Typu-C są do tego dostosowane) do komputera za pomocą przewodu Typu-C do Typu-C.

Dla Twojej Uwagi: Upewnij się, że port Typu C w komputerze PC powinien obsługiwać protokoły USB3.1 i DP1.2.

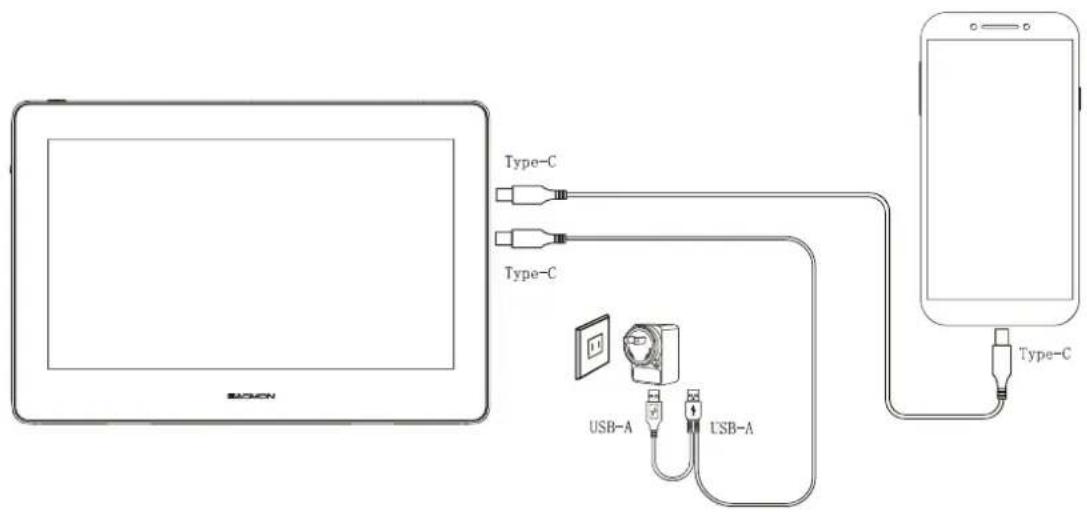

Metoda 3: (Upewnij się, że Twój telefon Android umożliwia tryb komputerowy/PC)

Krok 1: Kup kabel typu-C do typu-C (brak w zestawie);

Krok 2: Podłącz wyświetlacz długopisu do smartfona za pomocą kabla typu-C do typu-C.

Dla Twojej Uwagi: Jeśli wyświetlacz nie działa prawidłowo, należy włączyć dodatkowe zasilanie przy podłączonym zasilaczu. Bez dodatkowego zasilania w ciągu kilku minut skończy się bateria podłączonego telefonu.

Uwaga:

Proszę upewnić się, że telefon z systemem Android obsługuje tryb "Dex", "Pulpit" lub "TNT".

Odwiedź stronę internetową GAOMON, aby zapoznać się z kompatybilnymi modelami telefonów:

https://gaomon.net/Pen_Display/PD1220&PD1320.html

1.4 Instalacja Sterownika

1.4.1 Obsługa Systemu Operacyjnego

Windows 7 lub nowsz,macOS 10.12 lub nowszy.

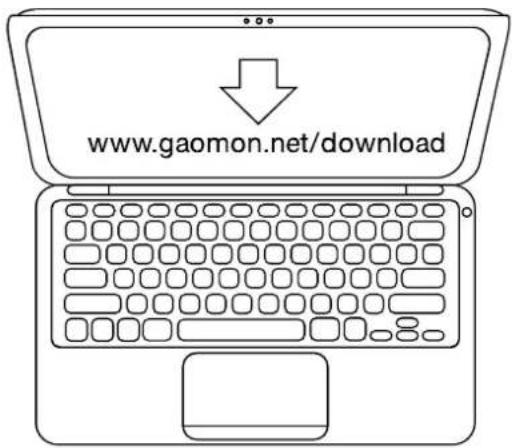

1.4.2 Instalacja Sterownika

Proszę pobrać sterownik z naszej strony internetowej: www.gaomon.net/download

Po zakończeniu instalacji, w obszarze zasobnika systemowego znajduje się szara ikona sterownika 📋, co oznacza, że sterownik został zainstalowany pomyślnie; po podłączeniu tabletu do komputera, ikona zmieni kolor na pomarańczowy 📋 co oznacza, że sterownik już rozpoznał tablet i można rozpocząć korzystanie z niego teraz.

Uwaga:

1. Przed instalacją należy odinstalować inne sterowniki podobnych produktów, w tym stary sterownik tego produktu.
2. Przed instalacją należy zamknąć wszystkie programy graficzne i antywirusowe, aby uniknąć niepotrzebnych błędów.

1.5 Wymiana wkładu rysika

1. Wkład zużywa się po dłuższym czasie użytkowania, po czym należy wymienić go na nowy.

2. Należy odkręcić uchwyt rysika i wyjąć nowy wkład.

3. Należy włożyć stary wkład pióra do otworu znajdującego się w dolnej części uchwytu pióra i odchylić pióro w celu jego wyciągnięcia. 1.

4. Należy włożyć nowy wkład pióra do rysika i wsunąć go do oporu.

1. Gdy gniazdo słuchawkowe nie jest podłączone, przełącznik na pokrętle może być używany do poruszania się w góre/w dół w celu zwiększenia/zmniejszenia jasności wyświetlacza;
2. Gdy gniazdo słuchawkowe jest podłączone, przełącznik pokrętła może być używany do zwiększania/zmniejszania głośności;
3. Naciśnij lekko przełącznik pokrętła, aby wywołać menu OSD, w którym przełącznik zasilania zostanie użyty do automatycznego ustawiania głośności. Użytkownicy mogą pokierować przełącznikiem pokrętła w górę, aby zwiększyć lub zmniejszyć głośność;

MENU: wywołanie menu OSD/OK;

AUTO: powrót do poprzedniej strony, gdy jest uruchomione menu OSD;

+ : nawigacja w górę lub zwiększanie wartości, gdy menu OSD jest uruchomione;

- : nawigacja w dół lub zmniejszanie wartości, gdy menu OSD jest uruchomione;

Ilustracja Funkcji Elementu Obrotowego

Wyjdź z OSD

Naciśnij wyłącznik zasilania, aby wyjść z menu OSD.

3.0 Ustawienia Funkcji

3.1 Przyłącze urządzenia

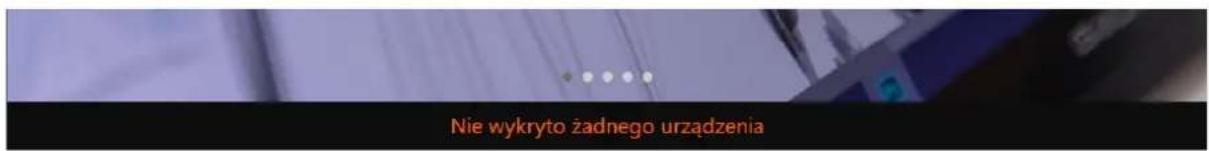

1. Nie wykryto urządzenia: Komputer nie rozpoznaje tabletu.
2. Urządzenie podłączone: Komputer rozpoznat tablet graficzny.

3.2 Ustawienia obszaru roboczego

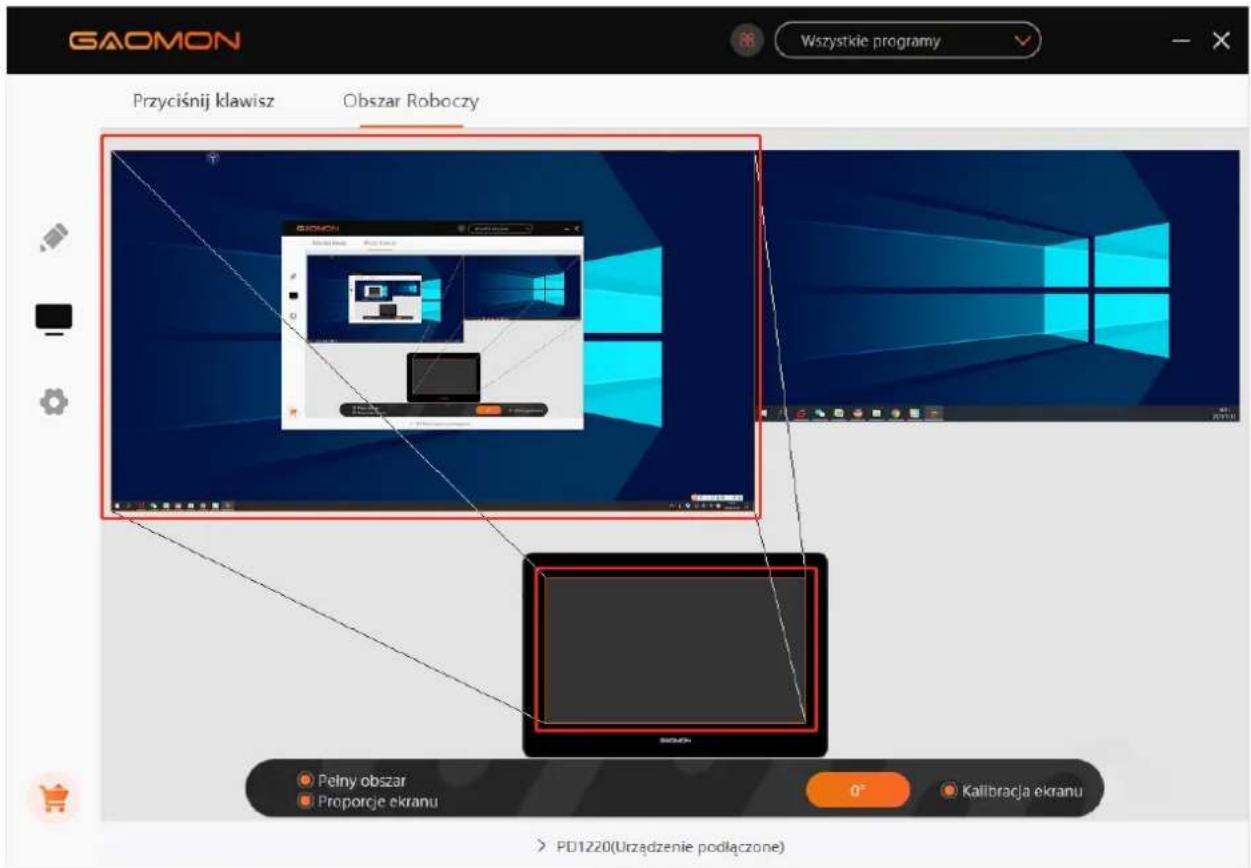

3.2.1 Używanie Wielu Monitorów

Położenie kursora zależy od trybu pracy ekranu wybranego po podłączeniu tableta graficznego do zewnętrznego wyświetlacza (np. laptopa lub komputera typu all-in-one tj. całe urządzenie w jednym).

W trybie Duplikatu, tablet graficzny i ekran zewnętrzny będą pokazywać ten sam obraz, a kursor będzie wyświetlany na każdym z monitorów jednocześnie.

W trybie Trybe Rozszerzonym należy wybrać monitor na interfejsie sterownika, aby określić położenie kursora.

Po ustaleniu lokalizacji kursora można zmapować obszar roboczy na interfejsie sterownika.

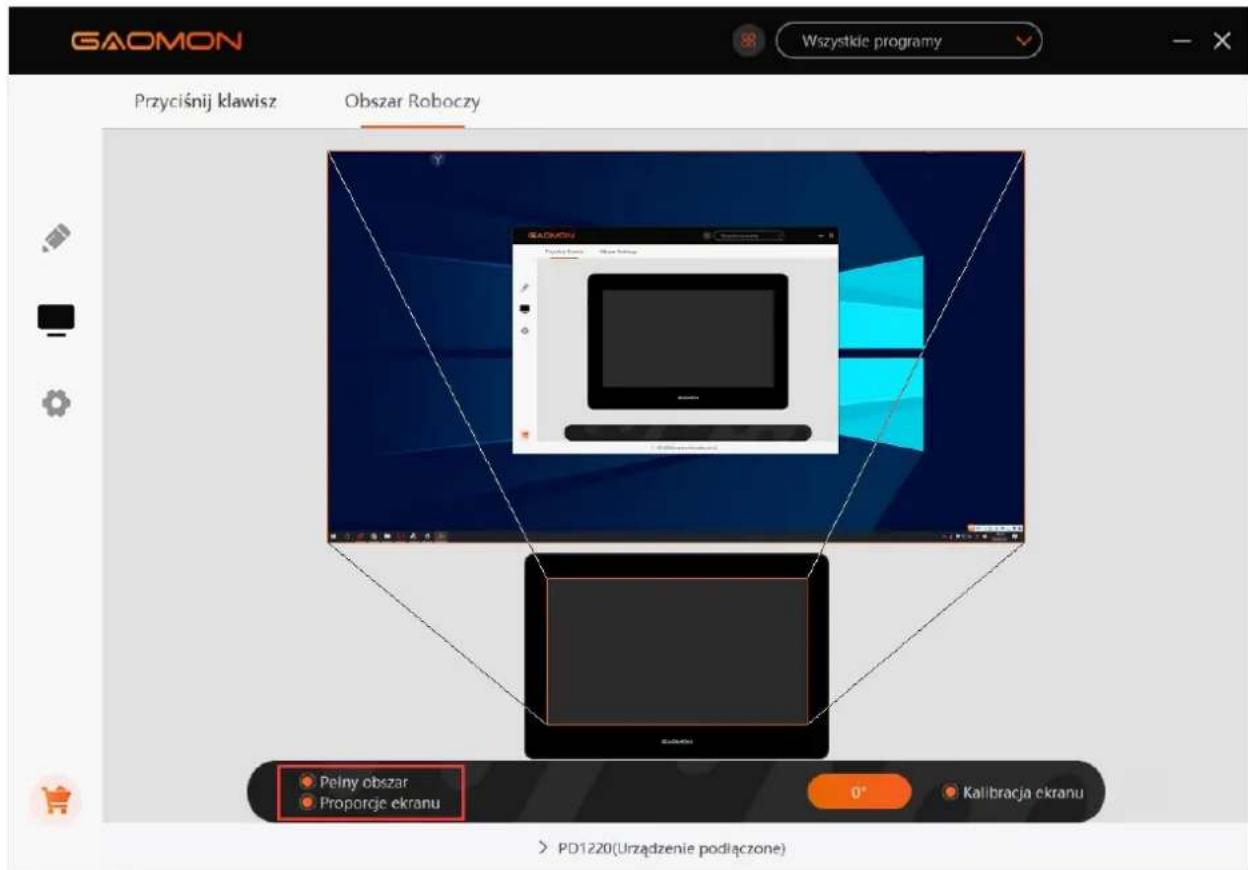

3.2.2 Ustawienie Strefy Pracy

Zdefiniuj obszar tabletu, który będzie mapowany do obszaru ekranu.

1. Pełny Obszar: cały obszar aktywny tabletu. Jest to ustawienie domyślne.
2. Obszar Niestandardowy: Przeciągnij narożniki grafiki pierwszego planu, aby wybrać obszar ekranu.

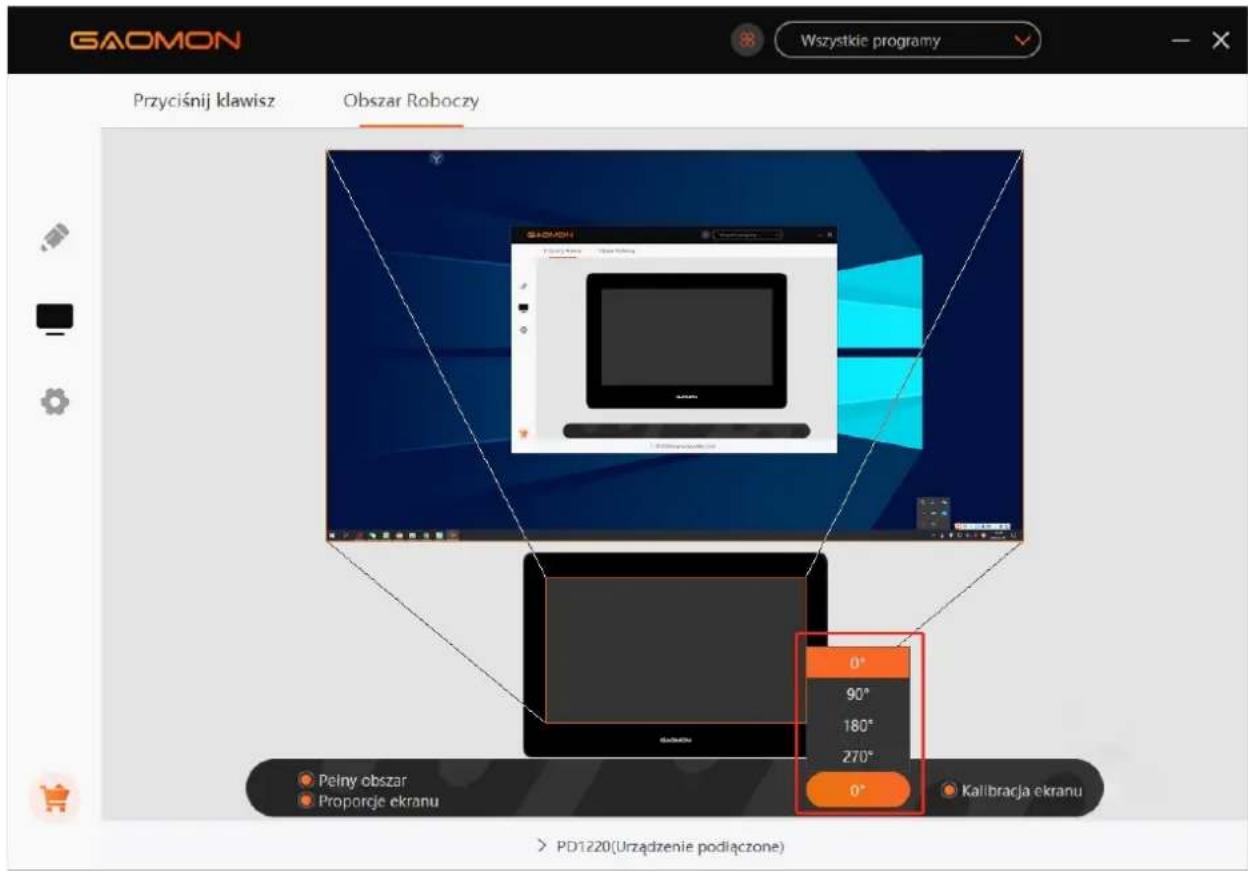

3.2.3 Obrotowy obszar roboczy

Zmieniając kierunek ekranu piórkowego w celu zapewnienia użytkownikom większego wyboru. Dostępne są cztery kierunki.

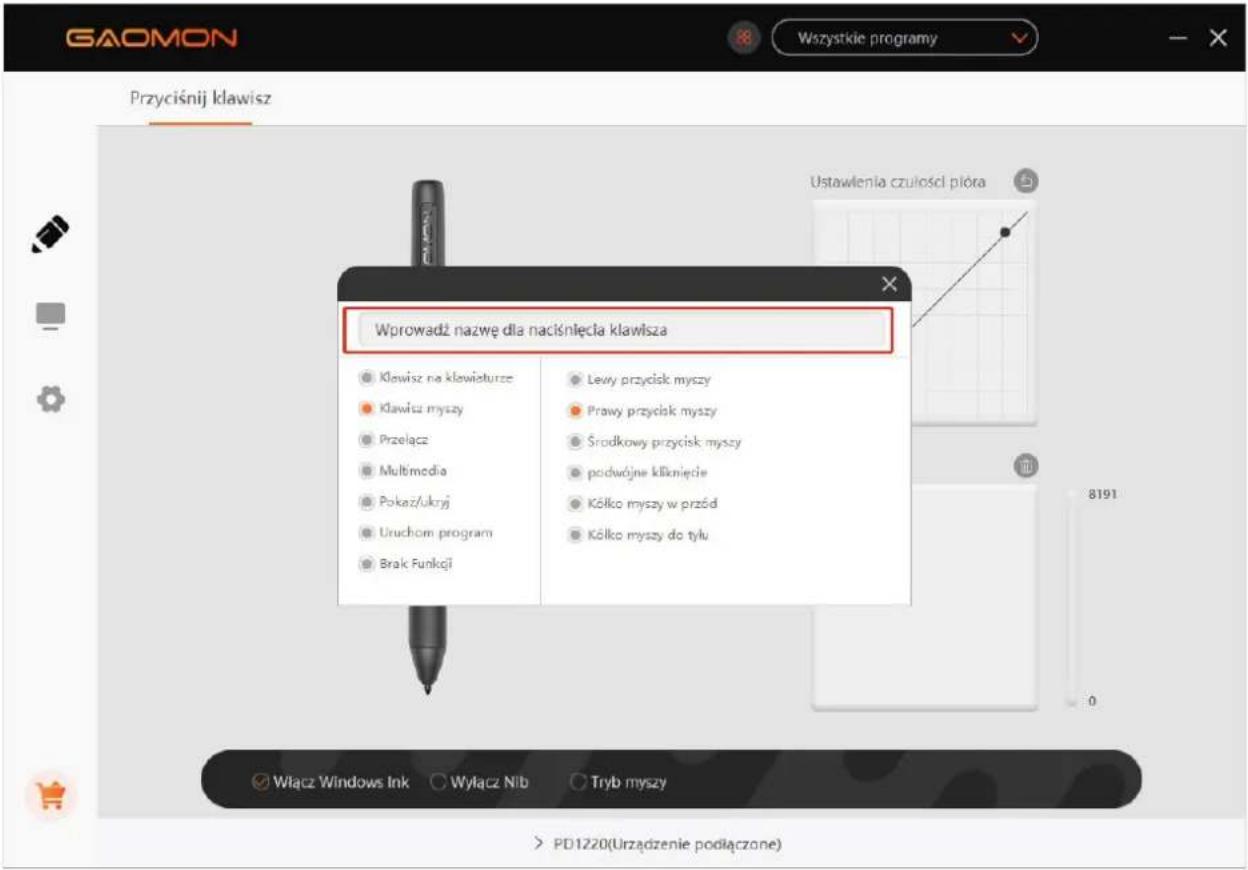

3.3 Ustawienie funkcji przycisków rysika

Własne Ustawienia: Wybierz funkcję, którą chcesz osiągnąć w wyskakującym oknie dialogowym, a będzie zapisana automatycznie.

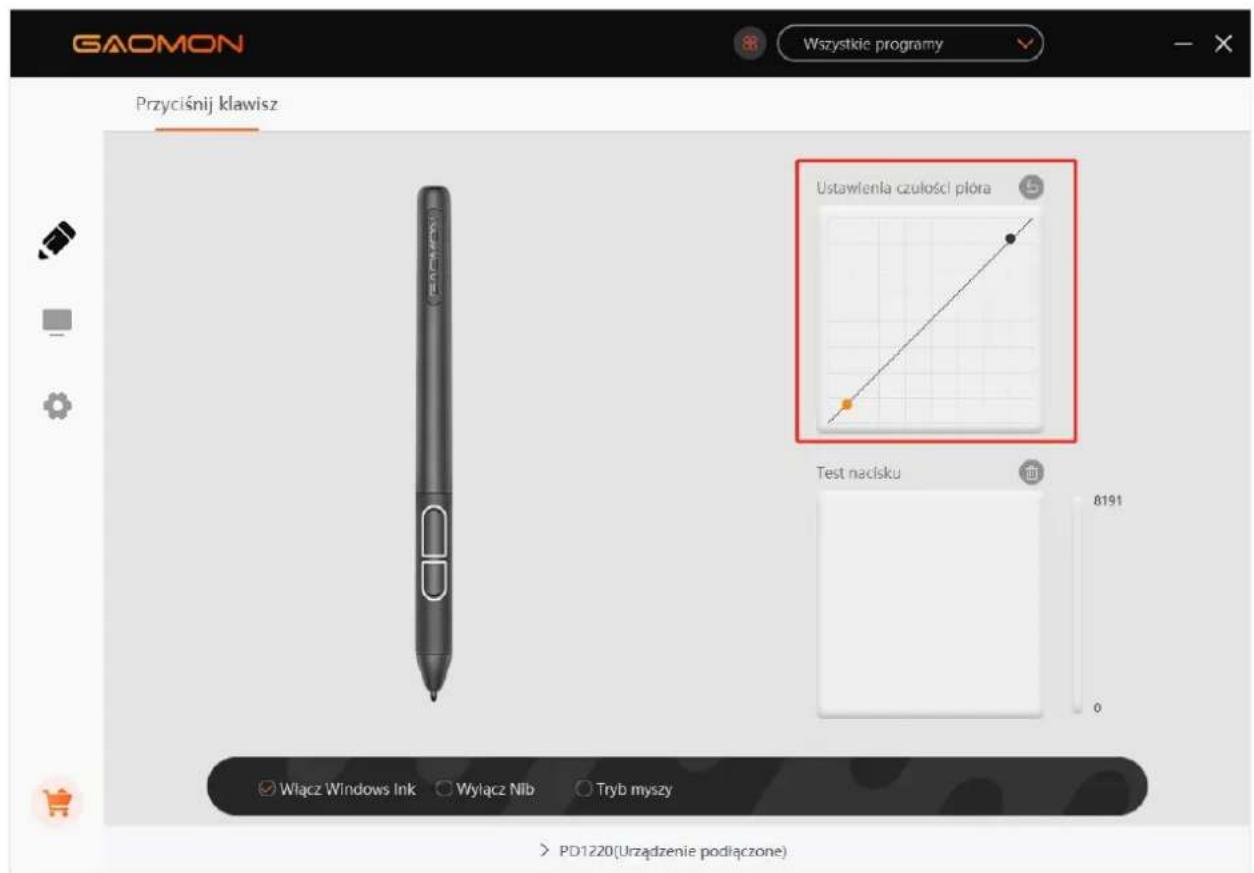

3.4 Ustawienia czułości na nacisk

Czułośna nacisk zostanie zmieniona poprzez przeciągnięcie punktów krzywej nacisku.

Aby zwiększyćczuło, należy przeciągnąpunkty w lewagórną cz.

Przeciągnij punkty w prawą dolną cz, aby uzyskaćniższaczuło.

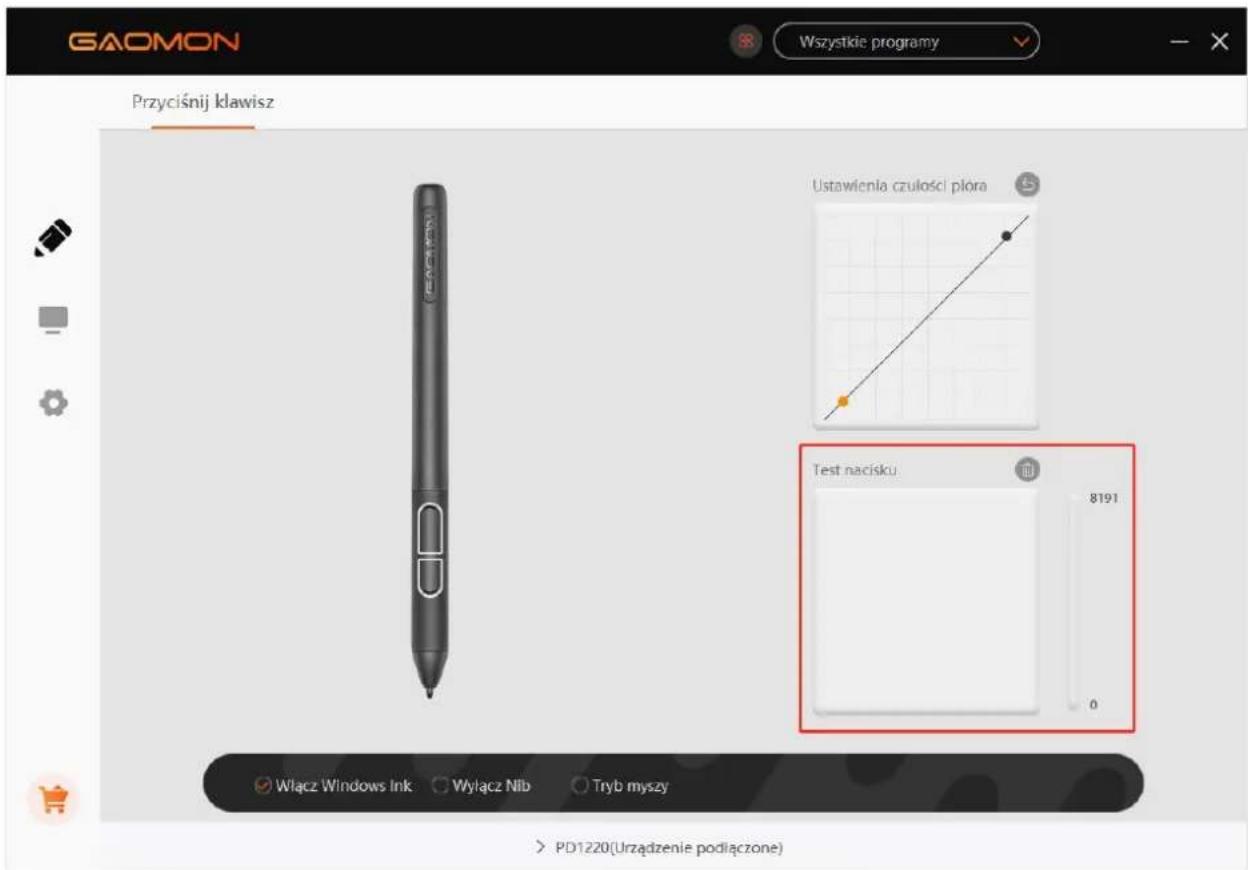

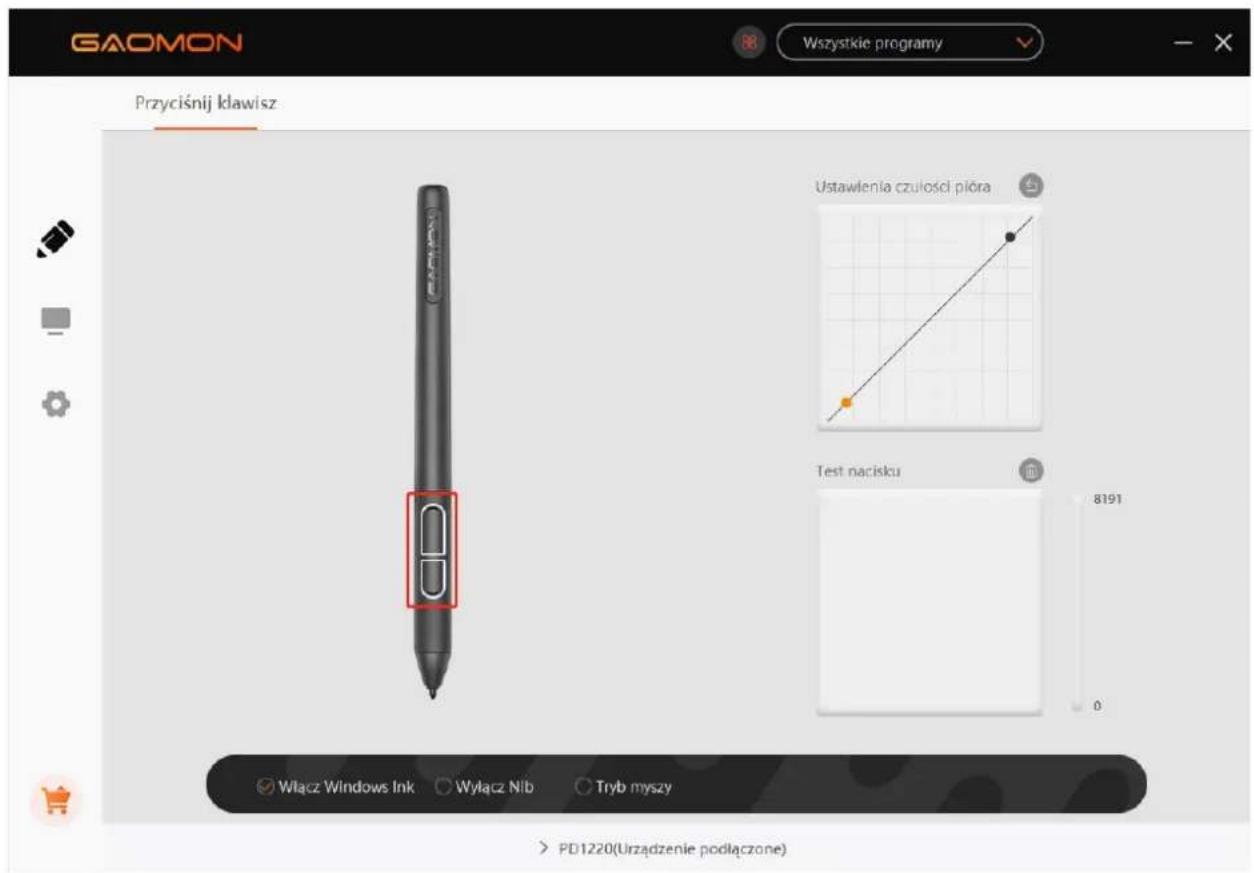

3.5 Badanie nacisku rysika

Możesz stopniowo wywierać nacisk na rysik na ekranie w celu sprawdzenia siły nacisku.

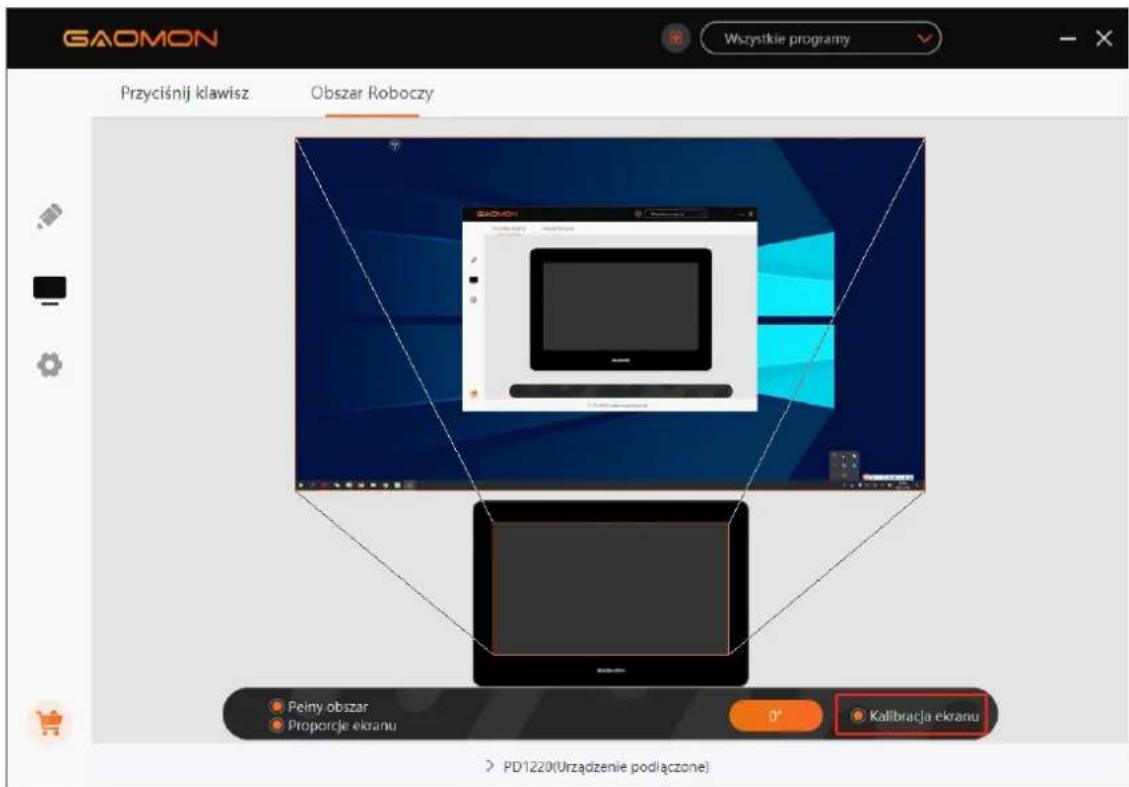

3.6 Kalibracja

Kalibracja Ekranu: Kliknij na czerwony krzyżyk na ekranie, aby zakończyć kalibrację.

Reset do Ustawień Fabrycznych: Kliknij przycisk "Reset do Ustawień Fabrycznych", aby zresetować tablet graficzny.

Anuluj Kalibrację: Kliknij przycisk "Anuluj Kalibrację" lub naciśnij przycisk "ESC", aby zatrzymać kalibrację.

KaliścjaśĆ Łatówę podem kregel na ekranie w centrum krzytyca

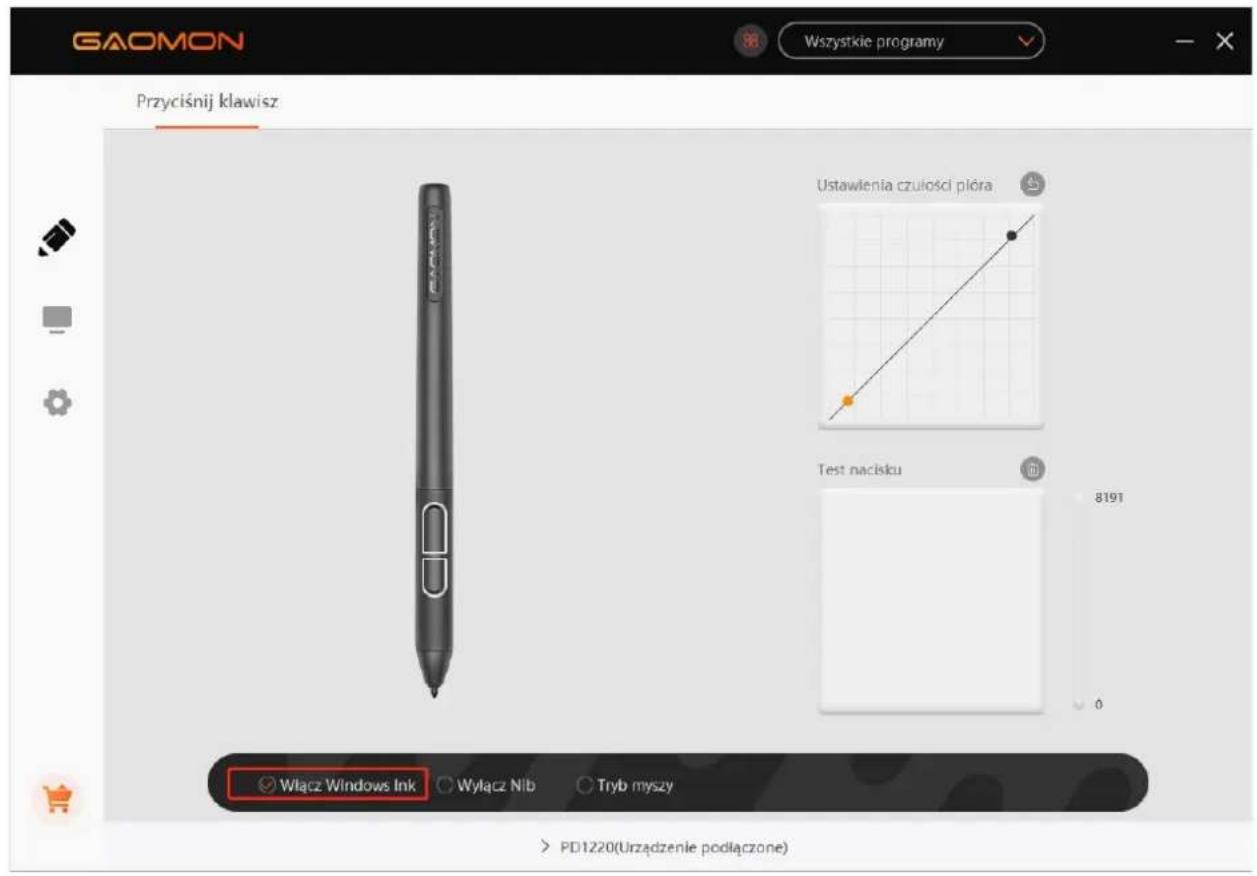

3.7 Włączenie funkcji atramentu cyfrowego Windows

Funkcja ta jest przeznaczona dla oprogramowania obsługującego atramentu Windows Ink, takiego jak Microsoft Office, Windows Journal, Adobe Photoshop CC, SketchBook 6 itd.

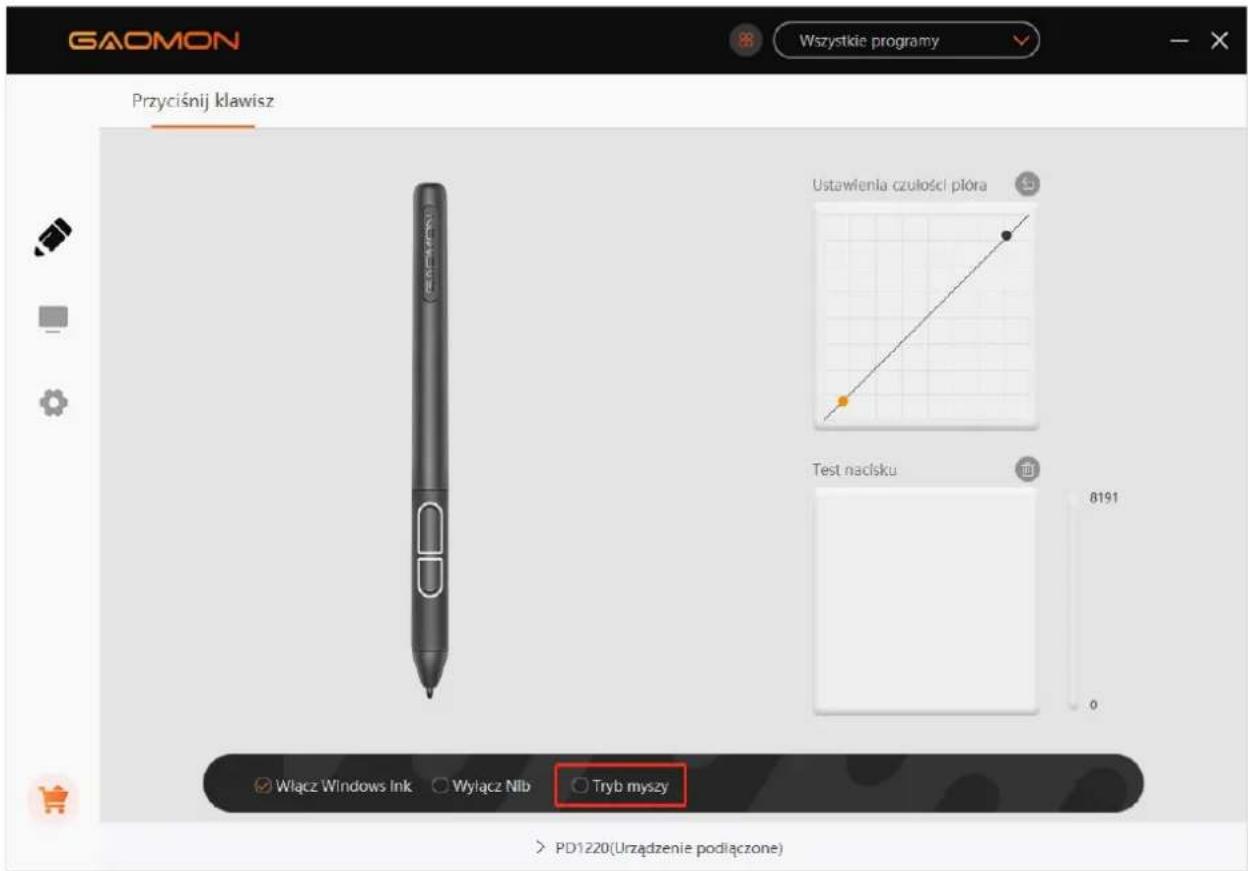

3.8 Tryb Myszy (Tylko dla wybranych modeli)

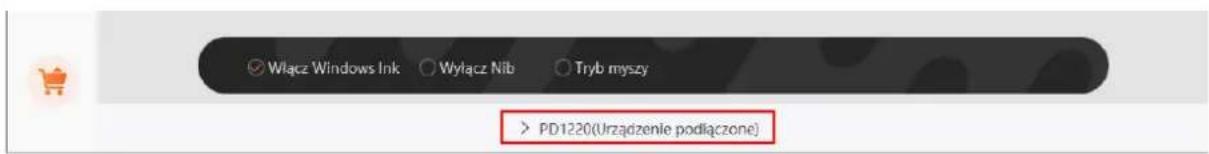

Jak pokazano poniżej, zaznacz pole wyboru przed trybem pracy myszy, aby otworzyć tryb pracy myszy. W trybie pracy myszy, podczas przesuwania rysika, kursor porusza się zgodnie z zasadą współrzędnych względnych, podobnie jak w przypadku przesuwania kursora za pomocą myszy. Oznacza to, że można klikać ikony lub wybierać opcje na krawędzi ekranu bez przesuwania rysika do krawędzi obszaru roboczego.

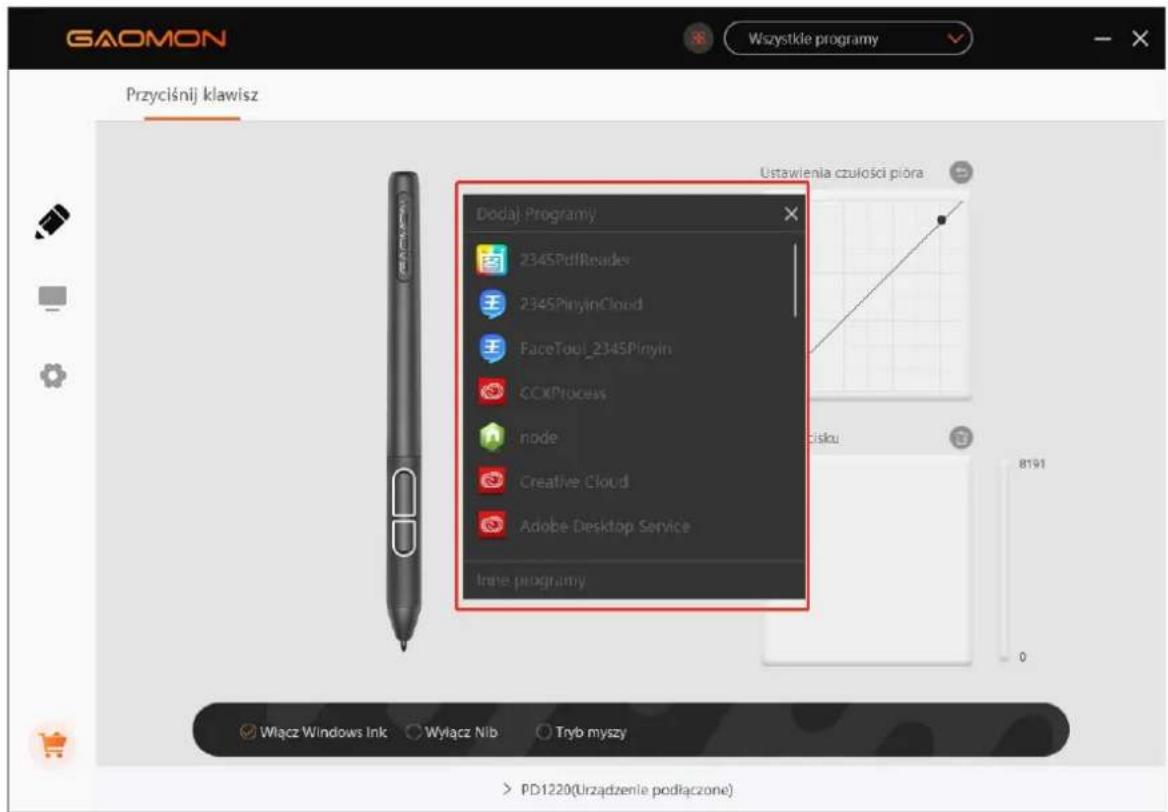

3.9 Dostosowywanie przycisków i krzywej nacisku

Funkcję przycisków i krzywej nacisku można dostosować do różnych programów. Wybierz program, dostosuj funkcję przycisków i ustaw krzywą ciśnienia, ustawienia zostaną automatycznie zapisane.

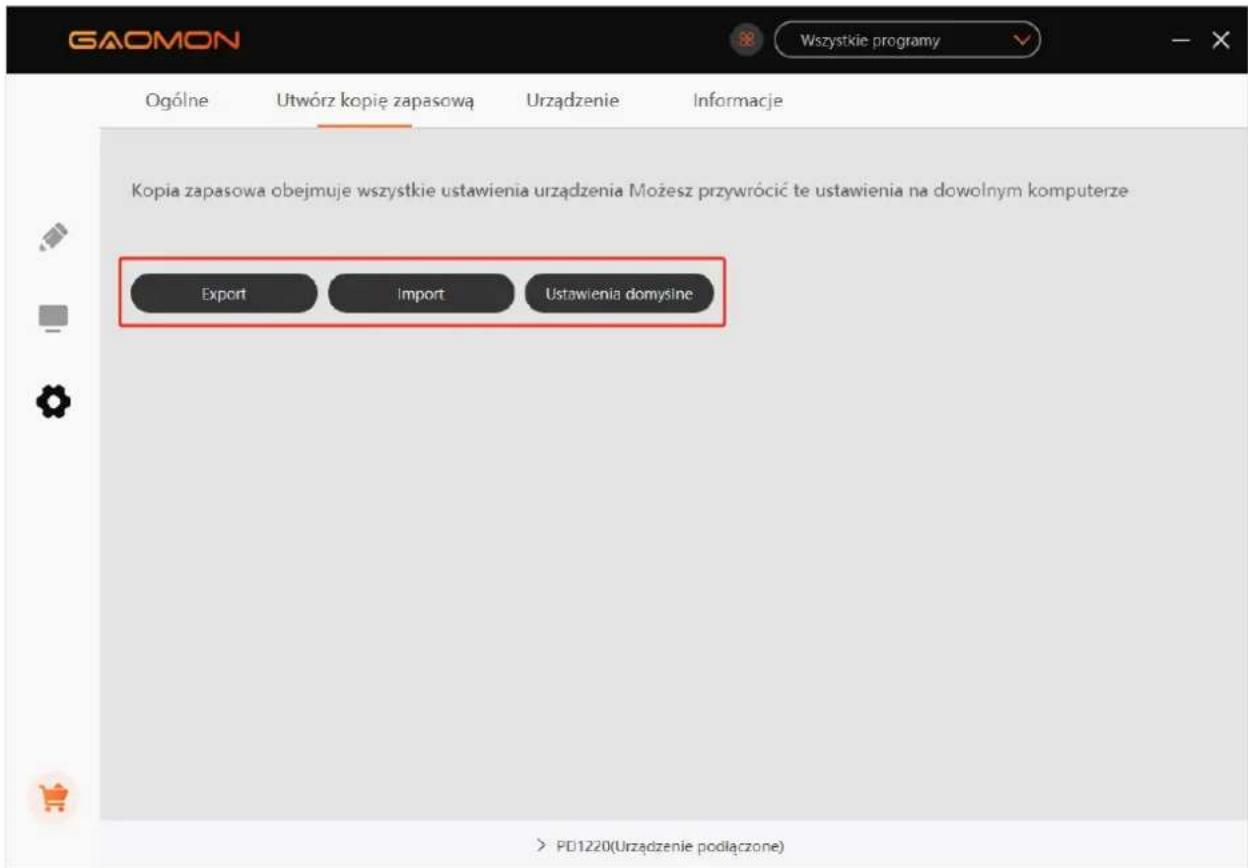

3.10 Eksport i import danych

Sterownik obsługuje eksport i import niestandardowych danych konfiguracyjnych produktu, co jest wygodne w użyciu różnych programów i pozwala uniknąć problemów z powtarzaniem ustawień.

4. Specyfikacje

4.1 Specyfikacje PD1220

Model PD1220
Ekran	Rozmiar Panelu 11.6	cali
	Rozdzielczość	1920 x 1080(16:9)
	Typ LCD IPS
	Aktywny Obszar 256.3 x 144.2mm
	Współczynnik Kontrastu	1.000: 1
	Jasność	220cd/m2
	Czas Reakcji 25ms
	Kąt Widzenia	89°/89°(H)/89°/89°(V)(Typ.)(CR > 10)
	Gamut 86% Ntsć
	Kolor Wyświetlacza	16,7M
Dotyk	Technologia Dotykowa Bezbateryjny rezonans elektromagnetyczny
	Rozdzielczość Dotykowa	5080LPI
	Poziom Nacisku 8192Level
	Stopa Raportowa	≥220PPS
	Wyczuwanie Wysokości	10mm
	Dokładność	±0.5mm (Środek)±3mm (Środek)
Cyfrowy Rysik	Model AP50
	Waga Netto 16.5g
	Wymiar	160 x Φ12mm
	Przyciski Boczne	Dwa Konfigurowalne Przyciski
Ogólne	Napięcie Wejściowe	100-240VAC, 50/60Hz
	Napięcie Wyjściowe	5V 2A
	Interfejs Wideo HDMI
	Wymiary 304 x 206 x 13.4mm
	Waga Netto	0.74Kg
	Wsparcie OS	Windows 7 lub nowszy, macOS 10.12 lub nowszy Android(USB3.0 DP1.2)

4.2 Specyfikacje PD1320

Model PD1320
Ekran	Rozmiar Panelu 13.3cali
	Rozdzielczość	1920 x 1080(16:9)
	Typ LCD IPS
	Aktywny Obszar 293.8x 165.2mm
	Współczynnik Kontrastu	1.000: 1
	Jasność	220cd/m2
	Czas Reakcji 25ms
	Kąt Widzenia	89°/89°(H)/89°/89°(V)(Typ.)(CR > 10)
	Gamut 86% Ntsc
	Kolor Wyświetlacza	16,7M
Dotyk	Technologia Dotykowa Bezbateryjny rezonans elektromagnetyczny
	Rozdzielczość Dotykowa	5080LPI
	Poziom Nacisku 8192Level
	Stopa Raportowa	≥220PPS
	Wyczuwanie Wysokości	10mm
	Dokładność	±0.5mm (Środek)±3mm (Środek)
Cyfrowy Rysik	Model AP50
	Waga Netto 16.5g
	Wymiar	160 x Φ12mm
	Przyciski Boczne	Dwa Konfigurowalne Przyciski
Ogólne	Napięcie Wejściowe	100-240VAC, 50/60Hz
	Napięcie Wyjściowe	5V 2A
	Interfejs Wideo HDMI
	Wymiary 343 x 233 x 13.4mm
	Waga Netto 0.88Kg
	Wsparcie OS	Windows 7 lub nowszy, macOS 10.12 lub nowszy Android(USB3.0 DP1.2)

5.0 Rozwiązywanie problemów

5.1 Problemy z tabletem

Problemy	Proponowane rozwiązania
Wskaźnik mocy nie działa	*Upewnij się, że zasilanie jest włączone*Upewnij się, że kabel zasilający jest podłączony*Sprawdź gniazdo zasilania*Wypróbuj nowy kabel zasilający
Brak wyświetlania na ekranie	1. Upewnij się, że tablet graficzny jest włączony.2. Upewnij się, że kabel wideo jest prawidłowo podłączony.3. Jeśli tablet graficzny jest podłączony do laptopa. Zrestartuj laptopa, podłącz przewód wideo i wybierz tryb Duplikat lub Rozszerzenie.4. Sprawdź, czy wskaźnik jest zielony. Jeśli nie, ekran piórkowy i laptop znajdują się w trybie uśpienia, naciśnij dowolny klawisz lub przesuń mysz, aby je obudzić.5. Sprawdzić, czy kabel wideo nie jest wygięty lub uszkodzony. Jeśli tak, proszę użyć nowego kabla.
Rozmyty ekran	Proszę zmienić rozdzielczość na 1920 x 1080.
Brak kolorów	Sprawdzić, czy styki przewodu sygnałowego nie są wygięte lub złamane.
Aberracja chromatyczna	Ponieważ regionalna temperatura barwowa jest różna, więc niewielka aberracja chromatyczna jest zjawiskiem normalnym.
Skaczący lub trzęsący się obraz	Wokół mogą znajdować się urządzenia elektryczne, które powodują zakłócenia elektroniczne.

5.2 Problemy z funkcjami

Problemy	Proponowane rozwiązania
Rysik cyfrowy nie działa i niema nacisku w oprogramowaniu graficznym	1. Jeśli sterownik jest uszkodzony lub nieprawidłowo zainstalowany, proszę najpierw go odinstalować, a następnie zainstalować ponownie (proszę zamknąć wszystkie programy graficzne podczas instalacji).2. Proszę spróbować z nową stalówką rysika.3. Uruchom ponownie komputer lub spróbuj użyć innego portu USB.
Nieprawidłowy ruch kursora	Włóż ponownie kabel USB lub uruchom ponownie komputer.
Boczny przycisk rysika cyfrowego nie działa	Naciskając przycisk boczny, upewnij się, że stalówka rysika nie dotknęła powierzchni tabletu, a odległość pomiędzy nią a powierzchnią jest mniejsza niż 10 mm.
Odchylenie między stalówką rysika a kursorem	Spróbuj kalibracji. (Informacje na temat kalibracji znajdują się w punkcie 3.6)

Uwaga:

Po więcej informacji, skontaktuj się z nami przez maila:

[e-mail]

Lub znajdź odpowiedź tutaj:

6.0 Skontaktuj się z nami w sprawie Serwisu Posprzedażowego

KORPORACJA TECHNOLOGICZNA GAOMON

www.facebook.com/Gaomonpentablet
twitter.com/Gaomonpentablet
[e-mail]
https://www.gaomon.net
