Typ produktu	Rower eliptyczny
Marka	Hertz Fitness
Model	Scalator E3
Wymiary (dł. x szer. x wys.)	150 cm x 70 cm x 170 cm
Waga urządzenia	Ok. 80 kg
Maksymalne obciążenie użytkownika	120 kg
Zasilanie	Baterie AA (2 szt.) do wyświetlacza
Rodzaj oporu	Magnetyczny, 16 poziomów regulacji
Programy treningowe	12 predefiniowanych programów + ręczny
Pulsometr	Czujniki na uchwytach
Wyświetlacz	LCD, pokazuje czas, dystans, prędkość, kalorie, puls
Długość kroku	45 cm
Amortyzacja	System eliptyczny z tłumieniem wstrząsów
Pedals	Antypoślizgowe, z regulowanymi paskami
Transport	Kółka transportowe z przodu
Konserwacja	Czyścić wilgotną szmatką, smarować łożyska co 3 miesiące
Części zamienne	Dostępne przez autoryzowany serwis
Gwarancja	2 lata
Kraj produkcji	Chiny

Często zadawane pytania - Scalator E3 Hertz Fitness

Jak ustawić poziom oporu w rowerze eliptycznym Hertz Fitness Scalator E3?

Aby zmienić poziom oporu, obróć pokrętło znajdujące się na ramieniu sterującym. Dostępnych jest 16 poziomów – im wyższy numer, tym większy opór.

Czy wyświetlacz wymaga baterii?

Tak, wyświetlacz LCD jest zasilany dwoma bateriami AA (nie dołączonymi). Zaleca się stosowanie baterii alkalicznych.

Jak włączyć program treningowy?

Po włączeniu urządzenia naciśnij przycisk Program na panelu sterowania. Wybierz jeden z 12 predefiniowanych programów za pomocą strzałek, a następnie zatwierdź przyciskiem Enter.

Jak zmierzyć puls?

Puls mierzony jest za pomocą czujników umieszczonych na nieruchomych uchwytach. Aby odczytać puls, chwyć obiema dłońmi czujniki – wynik pojawi się na wyświetlaczu po kilku sekundach.

Czy rower można złożyć do przechowywania?

Model Scalator E3 nie posiada mechanizmu składania. Urządzenie zajmuje stałą powierzchnię ok. 150 x 70 cm. Dla łatwiejszego przemieszczania wyposażono je w kółka transportowe z przodu.

Jak czyścić urządzenie?

Do czyszczenia używaj miękkiej, wilgotnej szmatki. Nie stosuj agresywnych środków chemicznych ani wody pod ciśnieniem. Regularnie usuwaj kurz z wyświetlacza i czujników pulsu.

Jakie jest maksymalne obciążenie?

Maksymalne obciążenie użytkownika wynosi 120 kg. Przekroczenie tej wartości może prowadzić do uszkodzenia urządzenia.

Czy można kupić części zamienne?

Tak, części zamienne są dostępne za pośrednictwem autoryzowanego serwisu Hertz Fitness. W razie potrzeby skontaktuj się z dystrybutorem lub serwisem internetowym.

Jak smarować łożyska?

Co 3 miesiące nałóż niewielką ilość smaru silikonowego na łożyska w okolicy pedałów i ramion. Unikaj smarowania bieżni pasów.

Co zrobić, gdy wyświetlacz nie działa?

Sprawdź, czy baterie są prawidłowo włożone i mają wystarczające napięcie. Jeśli problem nie ustępuje, odczekaj minutę i ponownie uruchom urządzenie. W razie dalszych problemów skontaktuj się z serwisem.

INSTRUKCJA OBSŁUGI Scalator E3 Hertz Fitness

Podczas użytkowania niniejszego sprzętu, należy zawsze przestrzegać podstawowych środków ostrożności, włączając poniższe instrukcje.

Przed użyciem należy przeczytać całą poniższą treść!

A. Przed użyciem niniejszego sprzętu należy zapoznać się ze wszystkimi informacjami zawartymi w tej instrukcji oraz wykonać ćwiczenia rozgrzewające.
B. Przed ćwiczeniem, aby uniknąć urazów mięśni, należy wykonać rozgrzewkę każdej partii mięśni. Należy postępować według punktu VII tej instrukcji. Po zakończeniu ćwiczenia zaleca się ćwiczenia relaksacyjne.
C. Przed użyciem przyrządu, należy upewnić się, czy wszystkie części są nieuszkodzone I dobrze utwierdzone. Podczas użytkowania, sprzęt ten powinien leżeć na płaskiej powierzchni. Wskazane jest użycie specjalnej maty, bądź innego, odpowiedniego podłoża.
D. Podczas użytkowania urządzenia należy pamiętać o odpowiednim ubiorze i obuwiu. Nie należy ćwiczyć w ubraniu, które mogłoby zaczepić o elementy urządzenia. Należy też pamiętać o zacieśnieniu pasów pedałów.
E. Nie należy samodzielnie przystępować do napraw, czy zmiany ustawień innych, niż opisane w tej instrukcji. W przypadku problemów, należy wstrzymać użytkowanie i skonsultować się z autoryzowanym serwisem.
F. Nie należy używać urządzenia na zewnątrz.
G. Urządzenie nadaje się tylko do użytku domowego.
H. Tylko jedna osoba może jednocześnie używać urządzenia.
I. Podczas użytkowania, należy trzymać dzieci oraz zwierzęta z dala od urządzenia. Nadaje się ono tylko do użytku osób dorosłych. Dla bezpiecznej pracy urządzenia należy zapewnić minimum dwa metry wolnej przestrzeni.
J. W przypadku zauważenia dolegliwości takich, jak bóle w klatce piersiowej, nudności i zawroty głowy, czy problemy z oddychaniem, należy natychmiast przerwać ćwiczenie i skonsultować się z lekarzem. Nadmiar ćwiczeń może doprowadzić do poważnych obrażeń lub śmierci. Systemy monitorujące tętno mogą być niedokładne.

DANE TECHNICZNE :

waga netto : 40 kg ( brutto : 44 kg )

rozmiary po rozłożeniu:106 x 69 x 151 cm

wymagane miejsce do treningu : dodatkowe 0,6 m z każdej strony

maksymalne obciążenie produktu : 130 kg

urządzenie z przeznaczeniem do użytku domowego.

Nie może być używany jako sprzęt rehabilitacyjny

Przed rozpoczęciem programu ćwiczeń, należy skonsultować się z lekarzem. Jest to szczególnie ważne w przypadku osób powyżej 35 roku życia, lub u których zauważono problemy ze zdrowiem. Przed użyciem urządzenia należy zapoznać się ze wszystkimi instrukcjami.

Przed użyciem produktu należy dokładnie zapoznać się z instrukcją.

Należy zachować tę instrukcję do późniejszego wglądu.

1. OPIS URZĄDZENIA

Orbitrek treningowy umożliwia trening wzmacniające mięśnie nóg, poprawiające kondycję i wytrzymałość. Ćwiczenia te dotleniają organizm i poprawiają samopoczucie. Rower posiada przejrzysty panel sterujący umożliwiający w prosty sposób ustawienie parametrów treningu oraz monitoring podstawowych parametrów treningu.

PARAMETRY TECHNICZNE

Zastosowanie: budowa sylwetki i wzmocnienie organizmu

Panel wyświetla następujące funkcji : prędkość, czas, dystans, puls, kalorie, itd. (mogą odbiegać od rzeczywistych klasa dokładności C)

Temperatura pracy: 0-40 st.C

Typ oporu : magnetyczny

Regulacja oporu : manualna

Wymiary rozłożony :106 x 69 x 151 cm

Maksymalny czas ciągłej pracy : 1,5 godz ( do 8 godz tygodniowo )

Maksymalna waga użytkownika : 130KG

waga brutto : 44 kg

waga netto : 40 kg

Urządzenie do użytku domowego, klasa dokładności C

2. Pierwsze kroki po zakupie

Uwaga : Podczas czynności rozpakowywania urządzenia uważaj aby niczego nie uszkodzić.

1) Uważnie przeczytaj całą instrukcję przed montażem. Postępuj zgodnie z krokami instrukcji.
2) Sprawdź wszystkie czy wszystkie elementy roweru były w katonie.
3) Usuń wszystkie zabezpieczające kartony i gąbki.
4) Jeśli zauważysz że brakuję jakiegokolwiek elementu roweru, skontaktuj się z sprzedawcą.
5) Skręcając urządzenie nie dokręcaj od razu śrub do poru. Śruby dokręć po sprawdzeniu czy wszystko działa.

Importer:

wyprodukowano w Chinach

Produktu tego nie można wyrzucać razem z innymi odpadami z gospodarstw domowych. Zgodnie z europejską dyrektywą WEE oraz polskim prawem zabrania się łączenia zużytego sprzętu elektrycznego

i elektronicznego wraz z innymi odpadami. Użytkownik zamierzający pozbyć się produktu, zobowiązany jest do oddanie go do punktu zbierania zużytego sprzętu elektrycznego i elektronicznego. W tym celu należy skontaktować się z punktem gdzie urządzenie zostało nabyte, lub z przedstawicielami władz lokalnych. Dbając o pozbycie się produktu w odpowiedni sposób, można zapobiec potencjalnym negatywnym skutkom dla środowiska naturalnego i zdrowia ludzkiego, jakie mogłyby wyniknąć z niewłaściwego postępowania z odpadami powstałymi ze zużytego sprzętu elektronicznego. Składniki zawarte w takim sprzęcie mogą powodować długo utrzymujące się zmiany w środowisku i negatywnie wpływać na zdrowie ludzkie.

INFORMACJE I OSTRZEŻENIA

1. UWAGA ! W przypadku zauważenia dolegliwości takich, jak bóle w klatce piersiowej, nudności, zawroty głowy, czy problemy z oddychaniem, należy natychmiast przerwać ćwiczenie i skonsultować się z lekarzem.

2. UWAGA! Systemy monitorujące tętno mogą być niedokładne. Nadmiar ćwiczeń może doprowadzić do poważnych obrażeń lub śmierci. Jeśli czujesz się słabo, natychmiast przerwij ćwiczenia.

3. Urządzenie z przeznaczeniem do użytku domowego. Nie może być używany jako sprzęt rehabilitacyjny

4. Regularnie sprawdzaj urządzenie pod względem zużycia i uszkodzeń tak aby spełniało warunki bezpieczeństwa. Zwróć szczególnie uwagę na elementy żużywające się najszybciej takie jak uchwyty piankowe czy pas biegowy. Uszkodzone elemnty powinny być natychmiast naprawione lub wymienione. W tym celu skontaktu się ze sprzedawcą lub importerem ( dane na karcie gwarancyjnej).

5. MAGNETYCZNY SYSTEM OPORU -Orbitrek wyposażono w magnetyczny system oporu. Jest to system oparty o bezdotykowe hamowanie opaską z magnesami, której regulowana odległość od koła zamachowego wpływa na siłę hamowania I możliwą do osiągnięcia prędkość maksymalną.

6. REGULACJA OPORU – arbitrek wyposażono w manualną regulację oporu, gdzie siłę oporu w sposób natychmiastowy w dowolnym momęcie można zwiększyć lub zmniejszy, przekręcając wyskalowaną śrubę na przednim słupku.pokrętło jest wyskalowane od 1-8 gdzie 1 oznacza opór najstłabszy a 8 najcieższy.

7. UWAGA ! Urządzenie jakim jest orbitrek nie posiada systemu tak zwanego wolnego koła. Przy zaprzestaniu wykonywania ruchu, koło zamachowe posiada jeszcze chwilę swój własny pęd przy czym jest ono na stałe połączone z systemem napedowym pedałów. Oznacza to że po zaprzestaniu ruchu siłą rozpędu pedały nie zatrzymają się od razu!

8. UWAGA ! Po zakończeniu treningu należy w bezpieczny sposób zejść z urządzenia stosując zasadę schodzenia i wspierania się na nodze po tej stronie, po której aktulanie pedał znajduje się w najniższej pozycji.

ODPOWIEDNIA POZYCJA PODCZAS UŻYTKOWANIA :

Używanie orbitreka przynosi różne korzyści zdrowotne: poprawia kondycję fizyczną, stan mięśni, a w połączeniu ze zbilansowaną dietą pomaga zrzucić wagę.

Pamiętaj aby zachować właściwą pozycję ciała podczas treningu. Najważniejszą zasadą poprawnej postawy jest utrzymywanie wyprostowanej sylwetki ciała. . W przypadku długich treningów pamiętaj aby co jakiś czas zmienić pozycję uchwytu dłoni.

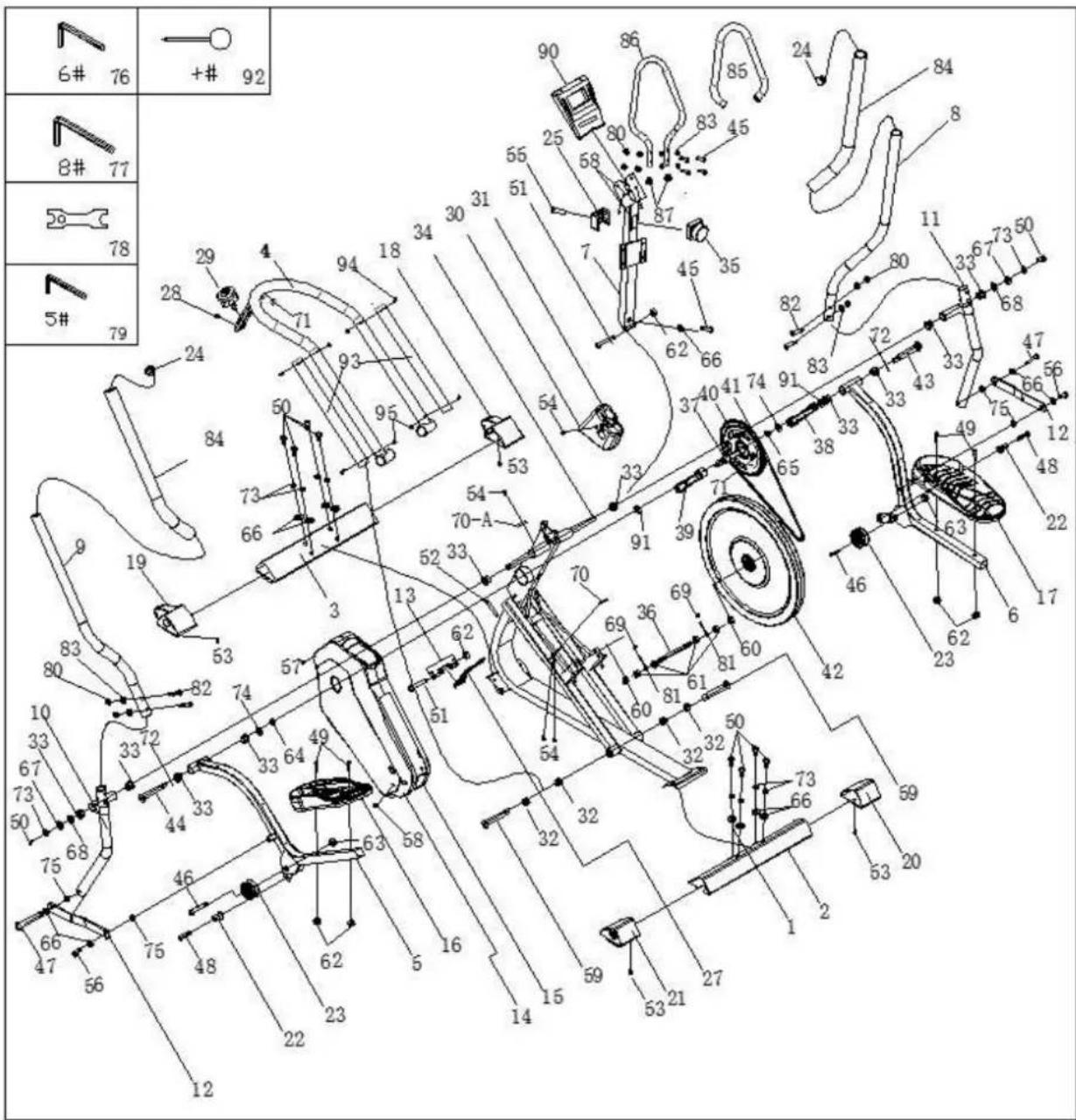

Diagram serwisowy budowy urządzenia

No.	Description	Spec. Q'ty No.
A	Główna rama 1 48 sruba 10*3	2*M8*12 2
B	Prawa podstawa 1 50 sruba M8	16 10
C	Lewa podstawa 1 56 sruba φ10	*M8*10.5 2
D	pokrętło
E	Wspornik ramion
F	Lewa podstawa pedała
G	Prawa podstawa pedała
H	Lewa podstawa ramion
I	Prawa podstawa ramion
J	CONNECTION PAD
K	Lewy uchwyt
L	Prawy uchwyt
16	Lewy pedał
17	Prawy pedał
22	rolka
34	HANDLE BAR AXIS	15.95 × 403L
43	Prawa śruba pedała	16*119
44	Lewa śruba pedała	16*119
45	śruba	M8*35
47	sruba	10*M8*15

	Description	Spec. Q'ty
uba M16*100 2
	nakrętka M8 4
64	nakrętka 1/2"left	1
65	nakrętka 1/2"right	1
Podkładka płaska φ8		9
Ścęta podkładka φ16xφ28 2
68	Podkładka płaska φ8*φ25	2
72	Podkładka falista φ16xφ26	2
73	Podkładka sprężysta M8	10
74	Podkładka sprężysta 1/2"	10
	Sleeving 8
Klucz montazowy 6#		1
Klucz montazowy 8#		1
Klucz montazowy 13# 19# 1
79	Klucz montazowy	5mm	2
83	nakrętka M8	4
92	Podkładka płaska Φ2*φ31	2

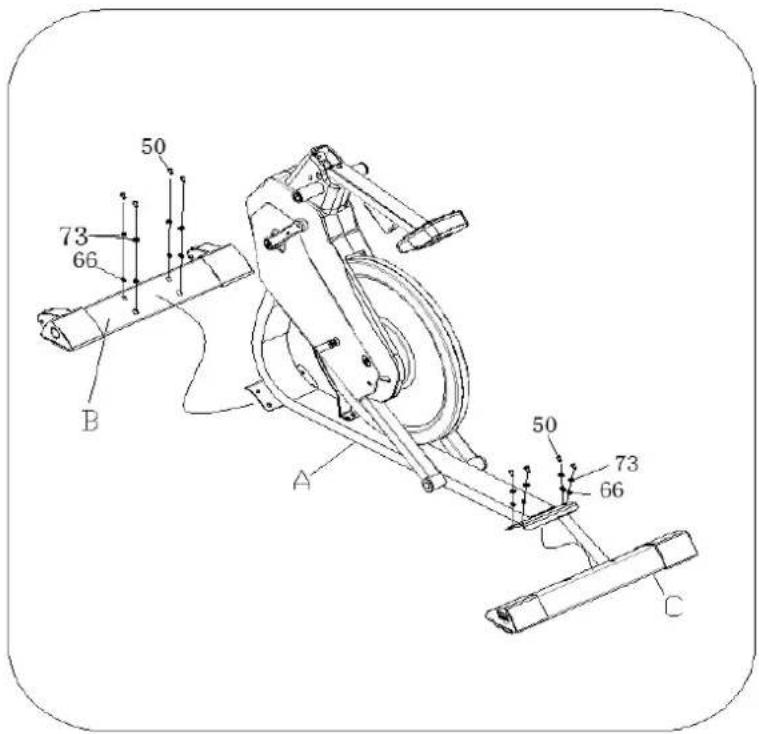

KROK 1.

Przymocuj przednią i tylną podporę (G i B) do głównej ramy (A) za pomocą śrub (50), podkładek sprężystych (73) podkładek płaskich (65).

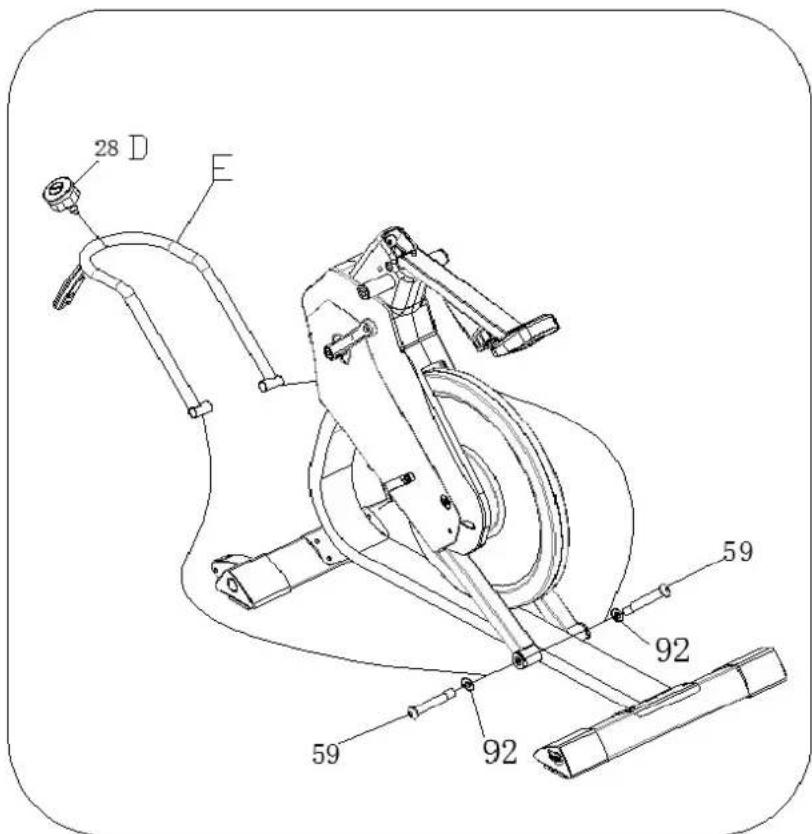

KROK 2.

Zamontuj wspornik ramion (E) na głównej ramie tak jak pokazano na rys poniżej. Przykręć go śrubą M6*100 (59) z płaską podkładką (92) oraz pokrętem 28 (D)

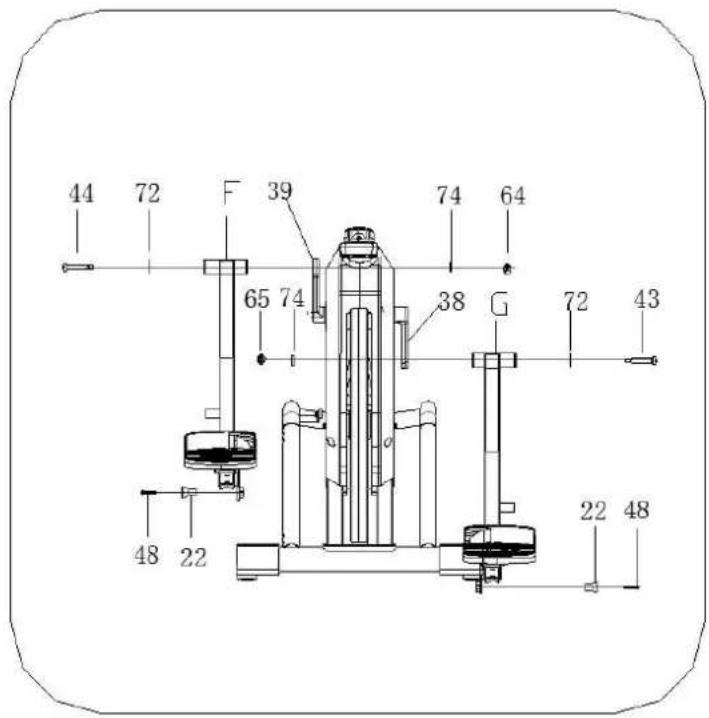

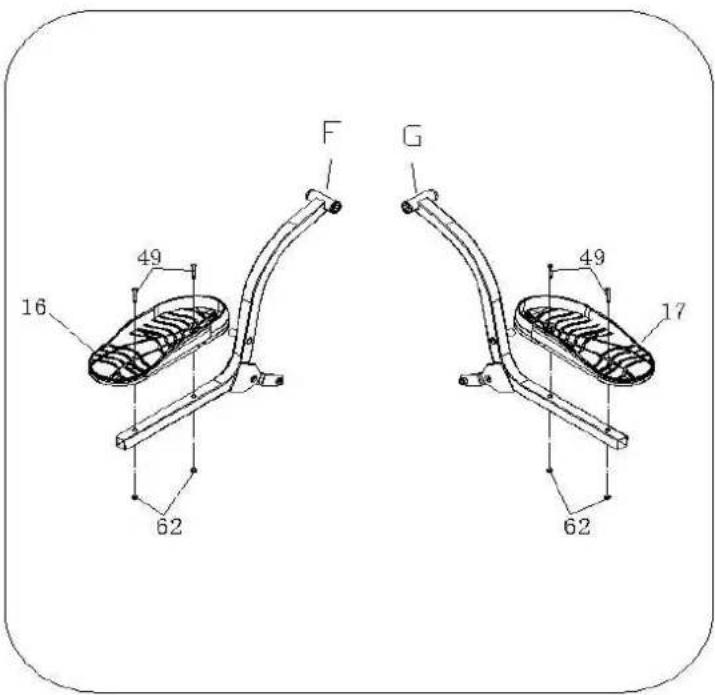

KROK 3.

Przykręć pedały (16 i 17) do podstaw pedałów (F i G) zwracając uwagę na oznaczenia (L- lewy i R-prawy). Użyj do tego śrub (49) oraz nakrętek (62)

KROK 4.

Nałoż lewą podstawę pedałów (F) oraz rolkę na płozę jak pokazano na rysunku. Użyj kluczy (77) i (78) aby przymocować tą podstawę do ramion obrotu głównej ramy (39) Użyj do montażu śrub(44) podkładki (72) i (74) oraz nakrętki (64). Zamontuj rolkę (22) za pomocą śruby (48) na podstawie pedałów tak jak pokazano na rys. 2. Podobnie zmontuj prawą podstawę pedałów.

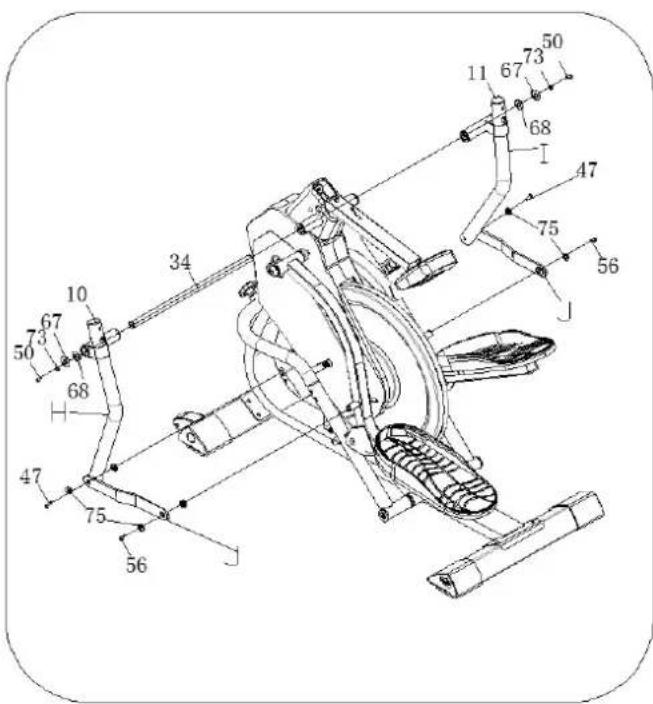

KROK 5.

Zamontuj lewą i prawą podstawę ramion (H i I) A) tak jak pokazano na rys. Użyj do tego śrub (47) i (56) z podkładkami (75). Następnie zamontuj poprzeczkę (34) na głównej ramie (A) i przymocuj podstawy ramion za pomocą systemu śruby (50) ściętej podkładki (67) i podkładki (68)

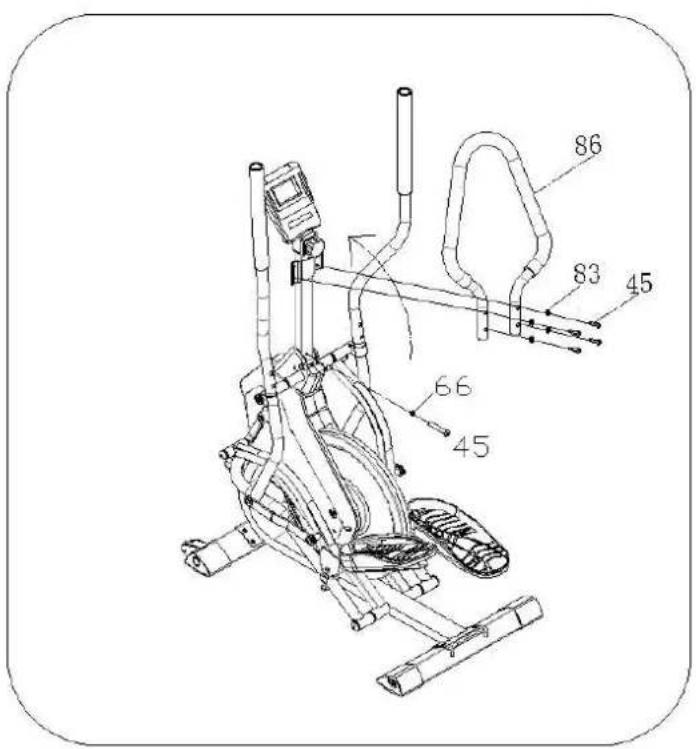

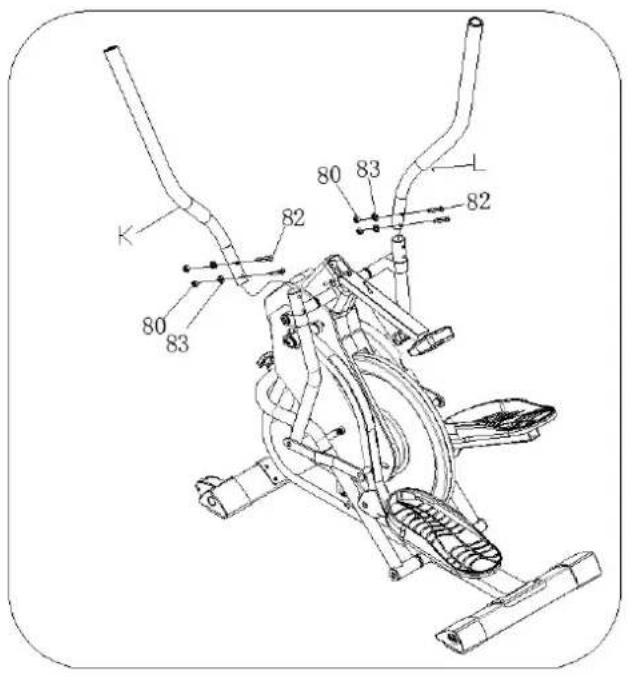

Zamontuj ramiona (K i L) na odpowiednim miejscu podstaw ramion. Użyj do tego celu śrub (82) oraz podkładek (83) i nakrętek (80).

Zamontuj wspornik komputera na głównej ramie tak jak pokazano na rys. Użyj do tego śruby (45) z podkładką (66). Zamontuj uchwyt (86) na odpowiednim miejscu za pomocą śrub (45) oraz podkładek (83)

Instrukcja ćwiczeń

Używanie urządzenia przynosi różne korzyści zdrowotne: poprawia kondycję fizyczną, stan mięśni, a w połączeniu ze zbilansowaną dietą pomaga zrzucić wagę.

1. ROZGRZEWKA

Ten etap pomaga polepszyć krążenie krwi i przygotować mięśnie do wysiłku. Minimalizuje on również ryzyko skurczu I kontuzji mięśni. Zaleca się wykonanie kilku ćwiczeń rozciągających, takich jak przedstawione na obrazku poniżej. Każde powtórzenie należy przetrzymać prze ok.30 sekund, nie należy wykonywać powtórzeń w sposób gwałtowny ani rozciągać mięśnie przesadnie – jeśli poczujesz ból, przerwij ćwiczenie.

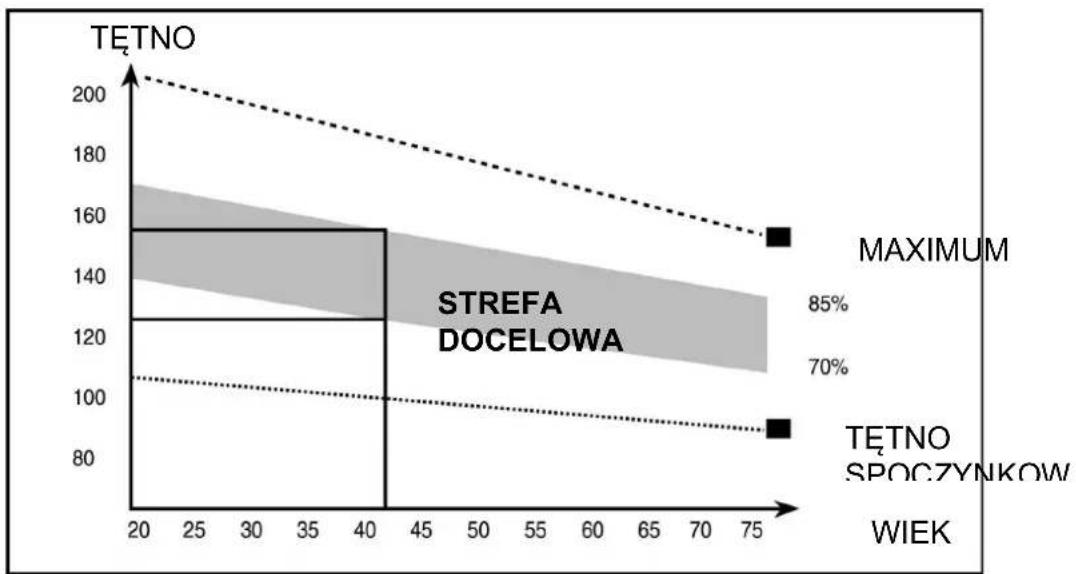

2. TRENING

W tym etapie musisz zmobilizować swój organizm do wysiłku. Jeżeli trening będzie regularny, mięśnie nóg staną się bardziej elastyczne. Ćwicz według własnych potrzeb, ale pamiętaj żeby utrzymywać stałe tempo podczas treningu. Poziom wysiłku powinien być wystarczający, aby zwiększyć tętno do strefy docelowej pokazanej na wykresie poniżej.

Ważnym czynnikiem jest ilość wysiłku którą wkładasz w trening. Im dłużej trenujesz, tym większa będzie liczba kalorii, jakie spalisz. Efekt jest taki sam jak przy ćwiczeniu na polepszenie kondycji lub masy mięśniowej, różnica tkwi w celu treningu.

Ten etap powinien trwać prze 12 minut, u większości trenujących zaczyna się on po 15-20 minutach

3. FAZA USPOKOJENIA

Ten etap służy uspokojeniu pracy układu krążeniowo - naczyniowego i mięśniowego. Jest to etap zbliżony do etapu rozgrzewki, zredukuj tempo i ćwicz przez kolejne 5 minut. Następnie zaleca się powtórzenie ćwiczeń rozciągających, z uwzględnieniem wszelkich środków ostrożności opisanych przy rozgrzewce. Wraz ze wzrostem wydolności organizmu będziesz potrzebował dłuższego i bardziej intensywnego treningu. Zaleca się trening co najmniej 3 razy w tygodniu i w miarę możliwości równomierne rozłożenie go w przeciągu tygodnia.

ROZBUDOWA MIEŚNI

Aby budować mięśnie w czasie cyklu treningowego należy ustawić opór na stosunkowo wysokiej wartości. Spowoduje to większe obciążenie mięśni nóg, a co za tym idzie skrócenie czasu treningu. Aby również poprawić swoją kondycję należy często zmieniać programy treningowe. W celu rozbudowy mięśni należy trenować normalnie w fazach rozgrzewki i uspokojenie, ale pod koniec fazy treningowej należy zwiększyć opór, aby zwiększyć bodźce docierające do mięśni nóg. Prawdopodobnie konieczna będzie redukcja prędkości, aby utrzymać tętno w strefie docelowej.

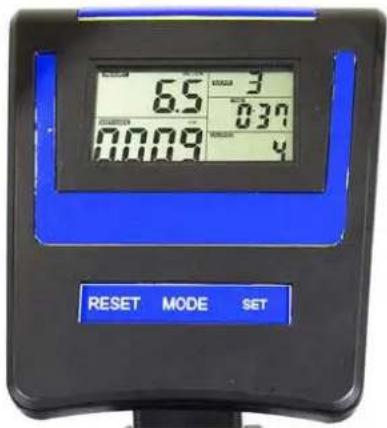

OBSŁUGA KOMUTERA

SPCYFIKACJA:

CZAS-TIME (TMR)....00:00-99:59

MODE: Przycisk pozwalający na wybór odpowiedniej funkcji

SET: Przycisk pozwalający na ustawienie wartości takich parametrów jak:

TIME, DISTANCE, CALORIES, ODOMETER oraz PULSE

MOŻLIWOŚCI:

1. AUTO ON/OFF:

1. Komputer zostanie automatycznie uruchomiony w przypadku naciśnięcia jakiegokolwiek przycisku lub gdy zostanie wykonany ruch korbą pedałów.
2. Komputer wyłączy się automatycznie gdy przez 4 minuty nie zostanie naciśnięty żaden z przycisków lub nie będzie ruchu korba pedałów.

4. RESET:

Komputer można zresetować poprzez naciśnięcie i przytrzymanie przez 3 sekundy przycisku MODE lub wyjęcie i ponowne włożenie baterii.

5. USTAWIEANIE PARAMETRÓW TIME, DISTANCE,PULSE I CALORIES:

Naciśnij MODE aby wybrać i zatwierdzić parametr który chcesz ustawić.

Ustaw wartość parametru naciskając przycisk SET.

Przez 10 sek komputer będzie wydawał sygnał. Naciśnij jakikołwiek klawisz aby przerwać sygnał.

6. FUNKCJE- przyciskając MODE wybierasz jaki parametr ma być monitorowany w danej chwili.

TIME: wyświetlany zostanie czas treningu

SPEED: wyświetlana będzie aktualna prędkość.

DISTANCE: wyświetlany jest całkowity dystans.

ODOMETER: wyświetlany jest całkowity, zsumowany przebieg urządzenia,

PULSE: aktualny puls użytkownika- działa jedynie w sytuacji gdy dłonie znajdują się na sensorach do pomiaru pulsu.

Pamiętać należy że są to tylko wartości orientacyjne.

CALORIES: wyświetlane zostaną spalone kalorii.

SCAN: Automatyczne przełączanie się pomiędzy parametrami: TIME-SPEED-DISTANCE-ODOMETER -PULSE-CALORIES

BATERIE

Komputer do poprawnego działania potrzebuje dwóch sprawnych baterii. Gdy komputer niepoprawnie wyświetla parametry lub pojawił się inny problem z komputerem, w pierwszej kolejności spróbuj wymienić baterie.

CZYSZCZENIE I KONSERWACJA

Urządzenie należy czyścić miękką szmatką z delikatnym środkiem czyszczącym.

Po każdym użytkowaniu wyczyść urządzenie z potu oraz innych zabrudzeń.

Ze względu na to że komputer to urządzenie elektroniczne wystrzegaj się jego kontaktu z potem.

SERWISOWA LISTA CZĘŚCI.

NO.	DESCRIPTION SPEC. Q'TY NO. DESCRIPTION SPEC. Q'TY
1 MAIN FRAME 1 49 BOLT M8*50 2
2 FRONT STABILIZER 1 50 BOLT M8*16 10
3 REAR STABILIZER		1 51 BOLT	M8*55 1
4 SLIDE TRACK SET		1 52 BOLT		M8x55 4
5	LEFT PEDAL FRAME		1	53	SCREW	ST4.2*13
6	RIGHT PEDAL FRAME		1	54	SCREW	ST4.2*19
7	MIDDLE UPRIGHT TUBE		1	55	SCREW	ST4.2*19
8	RIGHT HANDLE BAR		1 56	BOLT M8*20 2
9	LEFT HANDLE BAR		1	57	SCREW	ST4.8*19
10	LEFT SWING HANDLE BAR FRAME		1	58	BOLT	M5*8
11	RIGHT SWING HANDLE BAR FRAME		1	59	BOLT	M16*100
12	CONNECTION PLATE		2	60	NUT	M10*1
13	MAGNET ADJUST PEDAL		1	61	NUT	M10*1
14	LEFT CHAIN COVER		1	62	NUT	M8
15	RIGHT CHAIN COVER		1	63	NUT	M10
16	LEFT PEDAL		1	64	NUT	12 Left
17	RIGHT PEDAL		1	65	NUT	12 Right
18	RIGHT TRIANGLE TUBE FRONT END CAP		1 66		FLAT WASHER	8 17
19	LEFT TRIANGLE TUBE FRONT END CAP		1 67		FLAT WASHER	8 2
20	RIGHT TRIANGLE TUBE REAR END CAP		1 68		D SHAPER WASHER	8 2
21	LEFT TRIANGLE TUBE REAR END CAP		1	69	NUT	M6
22	AUXILIARY WHEEL		2	70	INCLINE SENSOR	ST4.8*19
23	ROLLER		2	70A	SPEED SENSOR
24	ROUND INNER END CAP		2	71	MAGNET
25	REAR COVER TENSION		1	72	WAVY WASHER
26	ROUND INNER END CAP		2	73	SPRING WASHER
27	MAGNET HOLDER		1	74	SPRING WASHER	φ16
28	M6*10		1	75	SPACER SLEEVE	φ18
29	PRESS KNOB		2 76		6# ALLEN WRENCH	6# 1
30	LEFT DECORATION COVER		1	77	8# ALLEN WRENCH	8#
31	RIGHT DECORATION COVER		1 78		MULTIFUNCTIONAL WRENCH
32	TURNABLE SLEEVING		4	79	5# ALLEN WRENCH	5#
33	SLEEVING		10	80	NUT(group)	M8
34	AXIS		1 81	BOLT M6*55 2
35	EIGHT SECTION TENSION		1 82	BOLT M8*40 4
36	FLYWHEEL AXIS		1	83	WAVY WASHER	8
37	CRANK AXIS		1	84	FORM GRIP	Φ30*40*480
38	RIGHT CRANK		1	85	FORM GRIP	Φ20*30*700
39	LEFT CRANK		1	86	MIDDLE HANDLE BAR
40	CHAIN PLATE		1	90	COMPUTER
41	CHAIN		1	91	NUT	M10
42	FLYWHEEL Φ460(11kg) 1 92 CROSS WRENCH 1
43	PEDAL TUBE BOLT(Right) Φ16*119 1 93 STAINLESS STEEL PLATE 2
44	PEDAL TUBE BOLT(Left) Φ16*119 1 94 BOLT M6x40 4
45	BOLT	M8*35	3	95	NUT	M6
46	BOLT	M10*45	2
47	BOLT	M8*40 2
48	BOLT	M8*12 2
