Typ produktu	Kosiarka elektryczna
Model	KS41-L123
Marka	Greenso
Wymiary (dł. x szer. x wys.)	1200 x 450 x 800 mm
Masa	15 kg
Moc silnika	1200 W
Rodzaj silnika	Elektryczny, szczotkowy
Szerokość koszenia	40 cm
Regulacja wysokości koszenia	6 stopni, 25–75 mm
Pojemność kosza na trawę	40 l
Długość przewodu zasilającego	15 m
Poziom hałasu	85 dB
Poziom drgań	< 2,5 m/s²
Funkcje bezpieczeństwa	Przycisk bezpieczeństwa, blokada uruchomienia
Konserwacja	Czyszczenie po użyciu, ostrzenie noża
Materiał obudowy	Tworzywo sztuczne
Materiał noża	Stal
Certyfikaty	CE
Gwarancja	2 lata
Akcesoria w zestawie	Kosz na trawę, klucz do noża

Często zadawane pytania - KS41-L123 Greenso

Jak uruchomić kosiarkę Greenso KS41-L123?

Aby uruchomić kosiarkę, podłącz przewód zasilający do gniazdka, naciśnij przycisk bezpieczeństwa i jednocześnie pociągnij dźwignię uruchomienia w kierunku rączki. Trzymaj dźwignię podczas pracy.

Jak regulować wysokość koszenia?

Wysokość koszenia reguluje się za pomocą dźwigni centralnej umieszczonej na obudowie. Przesuń dźwignię w odpowiednie położenie (1–6), gdzie 1 to najniższe cięcie (25 mm), a 6 najwyższe (75 mm). Ustawiaj zawsze przy wyłączonym silniku.

Jak czyścić kosiarkę po użyciu?

Przed czyszczeniem odłącz kosiarkę od zasilania. Usuń trawę z kosza i obudowy za pomocą szczotki lub strumienia wody (nie kieruj wody na silnik). Przetrzyj części metalowe suchą szmatką, aby zapobiec korozji.

Co zrobić, gdy kosiarka nie uruchamia się?

Sprawdź, czy przewód jest prawidłowo podłączony i czy gniazdko działa. Upewnij się, że przycisk bezpieczeństwa jest wciśnięty. Jeśli to nie pomoże, sprawdź bezpiecznik w kosiarce lub skontaktuj się z serwisem.

Jaki przedłużacz jest zalecany do kosiarki?

Zaleca się używanie przedłużacza bębnowego o przekroju co najmniej 1,5 mm² i długości nieprzekraczającej 30 m. Przedłużacz musi być przystosowany do użytku na zewnątrz (oznaczony symbolem H07RN-F).

Jak przechowywać kosiarkę zimą?

Przed zimą dokładnie wyczyść kosiarkę, opróżnij kosz i osusz wszystkie części. Przechowuj w suchym, zadaszonym miejscu, najlepiej w pomieszczeniu gospodarczym. Zabezpiecz nóż przed rdzą cienką warstwą oleju.

Czy można kosić mokrą trawę?

Nie zaleca się koszenia mokrej trawy, ponieważ może to prowadzić do zatykania kosza i poślizgów. Mokra trawa przykleja się do noża i obudowy, co obniża wydajność i może uszkodzić silnik.

Jak często wymieniać nóż kosiarki?

Nóż należy wymieniać co sezon lub po około 25 godzinach pracy, gdy zauważysz stępienie lub uszkodzenia. Używaj oryginalnych noży Greenso. Przed wymianą odłącz kosiarkę od prądu.

Czy kosiarka jest bezpieczna dla dzieci?

Kosiarka nie jest zabawką. Nie pozwalaj dzieciom na obsługę ani zabawę w pobliżu podczas pracy. Zawsze przechowuj kosiarkę w miejscu niedostępnym dla dzieci i używaj blokady zabezpieczającej.

Gdzie znaleźć części zamienne do kosiarki?

Części zamienne, takie jak noże, kosze czy filtry, można nabyć u autoryzowanych dealerów Greenso lub na stronie notice-facile.com. Wpisz model KS41-L123 w wyszukiwarkę, aby znaleźć odpowiednie akcesoria.

INSTRUKCJA OBSŁUGI KS41-L123 Greenso

Instrukcja tłumaczona zgodnie z oryginałem

Zapoznaj się z niniejszą instrukcją przed rozpoczęciem eksploatacji kosiarki. Zawarte są tu ważne informacje dotyczące właściwego montażu kosiarki, sposobu obsługi i konserwacji urządzenia, bezpiecznych dla Użytkownika.

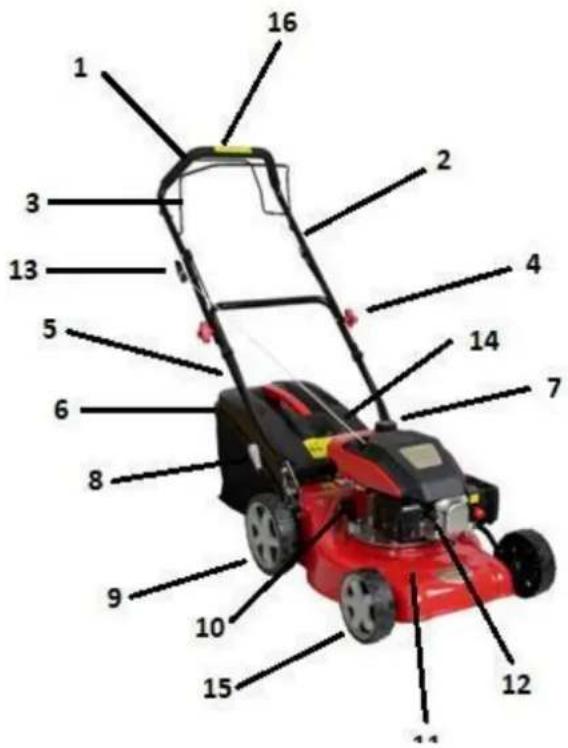

BUDOWA KOSIARKI Z NAPĘDEM (TB40S03A)

1. Górny Uchwyt sterujący
2. Uchwyt górny
3. Dźwignia hamulca/włącznik zapłonu
4. Nakrętka motylkowa
5. Uchwyt dolny
6. Kosz na trawę
7. Korek zbiornika paliwa
8. Dźwignia centralna regulacji wysokości koszenia
9. Koło tylne
10. Korek wlewu oleju
11. Korpus kosiarki
12. Fajka świecy
13. Uchwyt rozrusznika ręcznego
14. Klapa tylna
15. Koła przednie

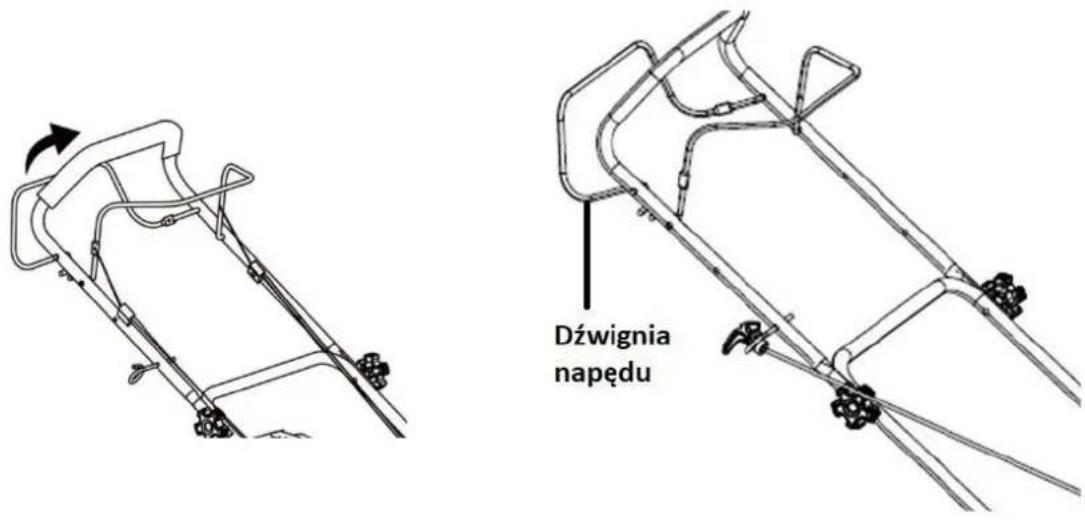

16. Dźwignia napędu

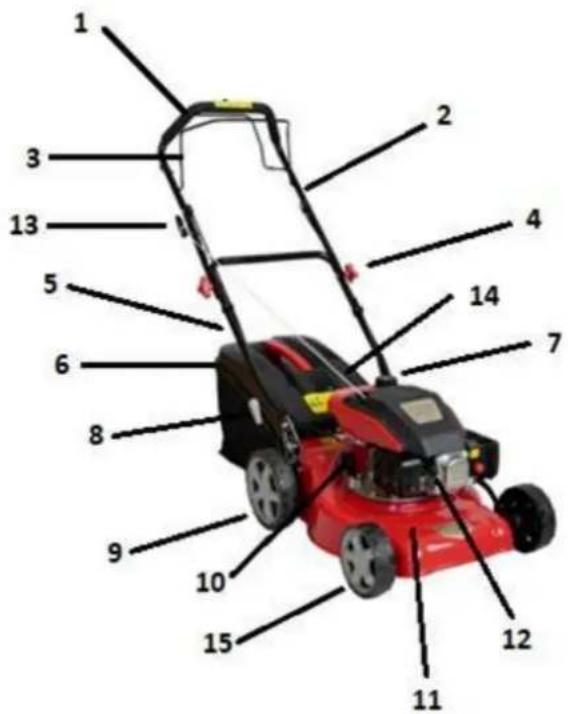

BUDOWA KOSIARKI BEZ NAPĘDU (TB40P03A / KS41-L123)

1. Górny Uchwyt sterujący
2. Uchwyt górny
3. Dźwignia hamulca/włącznik zapłonu
4. Nakrętka motylkowa
5. Uchwyt dolny
6. Kosz na trawę
7. Korek zbiornika paliwa
8. Dźwignia centralna regulacji wysokości koszenia
9. Koło tylne
10. Korek wlewu oleju
11. Korpus kosiarki
12. Fajka świecy
13. Uchwyt rozrusznika ręcznego
14. Klapa tylna
15. Koła przednie

ZAWARTOŚĆ KARTONU

Otwórz ostrożnie opakowanie i wyciągnij z niego wszystkie elementy. Karton zawiera:

• korpus kosiarki z silnikiem
• uchwyt górny z dźwignią hamulca
• uchwyt dolny
• śruba i nakrętka typu motylkowego do montażu uchwytu dolnego – 2 kpl
• klips i nakrętka typu motylkowego do montażu uchwytu górnego – 2 kpl
• panel sterujący z manetką gazu z elementami montażowymi – 1kpl
• kosz materiałowy z plastikowa pokrywą – 1 kpl
• klucz do świec z pokrętłem
• instrukcja obsługi kosiarki i karta gwarancyjna

ZASTOSOWANIE KOSIARKI

• Urządzenie jest dopuszczone do użycia wyłącznie jako kosiarka do trawy zgodnie z opisem i zasadami bezpieczeństwa zawartymi w niniejszej instrukcji użytkowania.
• Każde użycie kosiarki niezgodne z opisem zawartym w niniejszej instrukcji jest uznane za niewłaściwe i producent nie odpowiada za uszkodzenia i szkody wynikające z takiego postępowania.
• Poprawne użytkowanie kosiarki obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw.
• Urządzenie może być używane, naprawiane i konserwowane wyłącznie w autoryzowanych punktach serwisowych. Wszelkie zasady bezpiecznego użytkowania, zapobiegania wypadkom i unikania zagrożeń, muszą być przestrzegane.
• Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez Użytkownika zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

ZASADY BEZPIECZEŃSTWA

• Przed każdorazowym rozpoczęciem pracy sprawdź sprawność kosiarki.
• Zawsze stosuj się do zasad bezpieczeństwa i reguł postępowania zawartych w tej instrukcji.
• Uważnie przeczytaj instrukcję.
• Upewnij się, że zapoznałeś się z urządzeniami sterującymi kosiarką i ich działaniem.
• Urządzenie nie może być wykorzystywane bez zapoznania się z treścią instrukcji obsługi.
• Przechowuj instrukcję w miejscu pozwalającym na często z niej korzystanie i chroniącym ją przed zniszczeniem, zgubieniem lub utratą czytelności, gdyż informacje w niej zawarte są bardzo ważne i będą przydatne przez cały okres użytkowania maszyny.
• Należy wcześniej zapoznać się z działaniem urządzeń sterujących i z całym wyposażeniem.

- Nie wolno obstugiwać urządzenia dzieciom.

- Osoby postronne zwłaszcza dzieci a także zwierzęta domowe nie mogą przebywać w rejonie pracy kosiarki.

- Zalecany ubiór operatora: - okulary ochronne oraz nauszniki ochronne - sztywne twarde obuwie - należy unikać luźnych, zwiewnych części garderoby.

- Zabezpiecz kosiarkę przed samoczynnym staczaniem się oraz przed użyciem przez niepożądane osoby zanim pozostawisz urządzenie bez nadzoru.

- Tankowanie paliwa przeprowadzaj zanim uruchomisz silnik wyłącznie na zewnątrz wszelkich pomieszczeń, a ewentualne plamy z paliwa należy dokładnie usunąć.

- Nie napełniaj zbiornika paliwa w czasie pracy i gdy silnik jest gorący.

- Dbaj by korek paliwa był w dobrym stanie i zawsze dobrze zakręcony.

- Otwarty ogień czy iskry są niedopuszczalne w trakcie jakichkolwiek czynności związanych z paliwem.

- Przed rozpoczęciem jakichkolwiek prac obsługowych, czyszczeniem, przeglądami maszyny czy naprawami upewnij się, że wszelkie części ruchome maszyny zatrzymały się i pozostają w spoczynku.

- Odłącz przewód od świecy i zabezpiecz przed przypadkowym zetknięciem się z elektrodą świecy, tak by nie nastąpiło przypadkowe uruchomienie silnika.

- Manetka gazu: jeśli występuje powinna znajdować się w pozycji „Stop”. Nigdy nie pozostawiaj urządzenia z pracującym silnikiem.

- Ręce i stopy nie mogą znajdować się pod pokrywą zespołu tnącego, czy w pobliżu części ruchomych kosiarki.

- Oczyć obszar koszenia ze wszelkich przedmiotów, które po najechaniu na nie kosiarką mogą być wyrzucone z dużą prędkością w różnych kierunkach, powodując zarówno zranienia jak i straty w mieniu.

- Przed wykonywaniem następujących czynności silnik musi być wyłączony, a Użytkownik winien poczekać do całkowitego zatrzymania się ostrzy tnących: zdjęcie kosza i kanałów transportowych trawy, odblokowywania kanałów - naprawy, regulacje, usuwanie trawy i innych przedmiotów spod kosiarki.

- Koszenie przeprowadzaj wyłącznie przy dobrej widoczności.

- Używaj akcesoriów i części zamiennych autoryzowanych przez producenta kosiarki.

- Podczas transportu zabezpiecz kosiarkę przed uruchomieniem, zdejmując fajkę ze świecy.

- Nie używaj kosiarki w deszczu, przy złej pogodzie, w wilgotnym otoczeniu, nie koś mokrej trawy.

- Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.

- Nie uruchamiaj urządzenia przy silnym wietrze, gdy jest słaba widoczność, bardzo wysokie lub bardzo niskie temperatury.

	OSTRZEŻENIE - Aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję obsługi.
[GBHK]	OSTRZEŻENIE - Istinieje ryzyko zranienia. niebezpieczeństwo wyrzutu kamienia innych przedmiotów spod kosiarki. Osoby postrone, wszczegołości dzieci, zwierzęta domowe powinny znajdować się w bezpiecznej odległości.
	Uwazaj na ostre ostrza. Nóż obraca się po wyłączeniu silnika.
	Przed naprawą, transportem kosiarki zdejmy fajkę świecy.
	Uwazaj na spaliny, nigdy nie uruchamiaj kosiarki w zamkniętych, niewentylowanych pomieszczeniach.
	Nigdy nie tankuj, gdy silnik jest uruchomiony. Paliwo jest bardzo łatwo palne i wybuchowe, podczas tankowania trzymaj się z dał od ognia.
	Ryzyko zranienia nie otwieraj ani nie usuwaj osłon bezpieczeństwa podczas pracy silnika.
	Gorące powierzchnie, nie dotykaj!
	Pracuj z wodpowiednim obuwiu roboczym, okularach ochronnych, nausznikach oraz w odpowiednich ubraniach ochronnych.
	Gwarantowany poziom mocy akustycznej.
	Zgodny z odpowiednimi normami bezpieczeństwa.
	Symbol przekreślonego kosza na śmieci umieszczany na sprzęcie, opakowaniu lub dokumentach do niego dołączonych oznacza, ze produktu nie wolno wyrzucać łącznie z innymi odpadami. Oznakowanie oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r.Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji. Nie wyrzucaj urządzeń razem ze śmieciami domowymi.Należy oddać zużyte urządzenie elektryczne w punkcie recyklingu.
	W kosiarkach z akumulatorami należy ładować w pomieszczeniach zamkniętych.

OPERATOR URZĄDZENIA

• Ponosi odpowiedzialność i musi dołożyć wszelkich starań aby urządzenie było użytkowane bezpiecznie zgodnie z zaleceniami zawartymi w niniejszej instrukcji.
• Nigdy nie pozostawiać urządzenia tak aby miały do niego dostęp osoby nieprzeszkolone,
• Podczas korzystania z urządzenia powinien zadbać z należyta starannością o bezpieczeństwo osób znajdujących w pobliżu pracy urządzenia, a w szczególności: osób starszych, dzieci, zwierząt domowych, żywego inwentarza oraz mienia.
• Niektóre lub wszystkie z następujących środków ochrony osobistej, znaków ostrzegawczych i symboli może pojawić się w tym podręczniku - należy stosować się do zaleceń i ostrzeżeń. Niezastosowanie się może spowodować obrażenia ciała.
• Nie przechylaj w trakcie uruchamiania kosiarki.
• Uruchamiaj i gaś silnik zgodnie z zasadami podanymi w niniejszej instrukcji.
• Prowadź urządzenie wyłącznie chodząc.
• Nie przeciążaj silnika. Pracuj tylko w podanym przedziale mocy.
• Nie pal tytoniu podczas pracy kosiarką oraz na obszarze, na którym dolewasz paliwo lub przechowujesz.
• Uważaj na dziury czy ukryte przedmioty w trawie. Wysoka trawa może je łatwo ukryć.
• Pracuj zachowując stabilną pozycję, w szczególności na pochyłościach terenu.
• Koś zawsze w poprzek zbocza, nigdy do dołu lub w górę. Zachowaj szczególną ostrożność podczas zmiany kierunku jazdy. Dozwolone nachylenie maksymalne wynosi 15 stopni.
• Zachowaj szczególnie ostrożność podczas odwracania urządzenia, przyciągania go do siebie, podczas cofania.
• Pamiętaj nigdy nie kieruj gorących spalin na materiały łatwo palne takie jak sucha trawa, paliwo, liści.
• Jeśli opróżniasz kosz, zawsze wyłączaj kosiarkę, zdejmuj fajkę świecy. Pamiętaj nóż po wyłączeniu silnika obraca się przez kilka sekund.
• Należy wyłączyć silnik jeśli przejeżdżasz przez powierzchnię inną niż trawa.
• Nie wolno transportować kosiarki z uruchomionym silnikiem.
• Jeśli w trakcie pracy zauważysz, że kosiarka wibruje w sposób odbiegający od normy należy natychmiast wyłączyć kosiarkę oraz zdjąć fajkę świecy.

BEZPIECZEŃSTWO ELEKTRYCZNE (kosiarki wyposażone w akumulator)

• Napięcie sieciowe musi być zgodne z informacją jaka znajduje się na tabliczce znamionowej.
• Ładuj akumulator w suchym miejscu.
• Przewody od ładowarki nie mogą być uszkodzenia.
• Przewody oraz ładowarkę chroń przed wysoką temperaturą, olejem i ostrymi krawędziami.
• Upewnij się, że silnik jest wyłączony podczas wyjmowania akumulatora.
• Przechowuj akumulator w temperaturach 5 – 35 stopni celcujsza.
• Nie otwieraj akumulatora, chron przed mechanicznymi uszkodzeniami.

KONSERWACJA I PRZECHOWANIE

• Nigdy nie przechowuj urządzenia z paliwem w zbiorniku wewnątrz budynku, w którym opary mogą dostać się do otwartego ognia lub iskry.
• Pozwól silnikowi ostygnąć przed przechowywaniem w zamkniętych pomieszczeniach lub w opakowaniu.
• Aby zmniejszyć ryzyko pożaru, należy utrzymywać silnik, tłumik, komorę baterii i zbiornik paliwa oraz kosz w stanie wolnym od trawy, liści lub nadmiernego smaru.
• Sprawdzaj często kosz na trawę pod kątem zużycia lub uszkodzenia.
• Wymień zużyte lub uszkodzone części dla bezpieczeństwa.
• Jeśli zbiornik paliwa ma zostać opróżniony, należy to zrobić na zewnątrz.

MONTAŻ

Montaż uchwytu

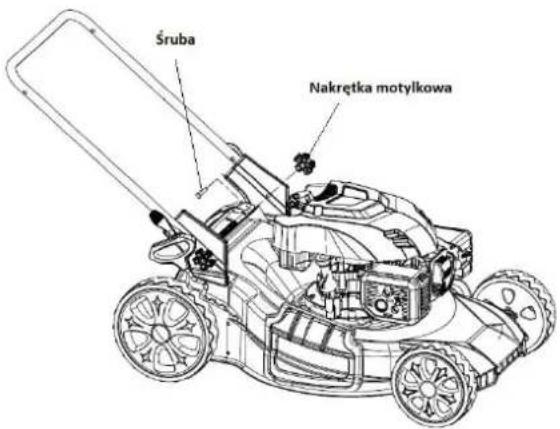

1. Przymocuj dolny uchwyt do

Urządzenia za pomocą dwóch śrub i

dwóch nakrętek motylkowych po każdej stronie.

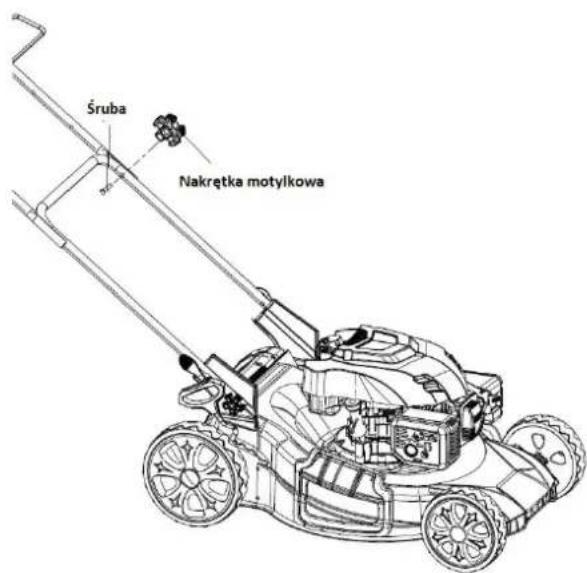

1. Rozłoż górny uchwyt i przymocuj go do dolnego uchwytu używając śrub i nakrętek motylkowych po obu stronach.

UWAGA!

UWAGA: Upewnij się, że manetka gazu i linka od niej znajduje się po prawej stronie, patrząc od strony pracy kosiarki.

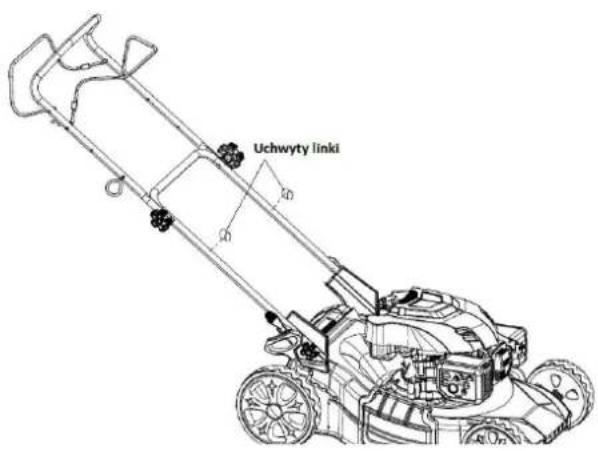

Uóż odpowiednio linki

Jak pokazano na rysunku

Przymocuj linki do uchwytu za pomocą uchwytów linki

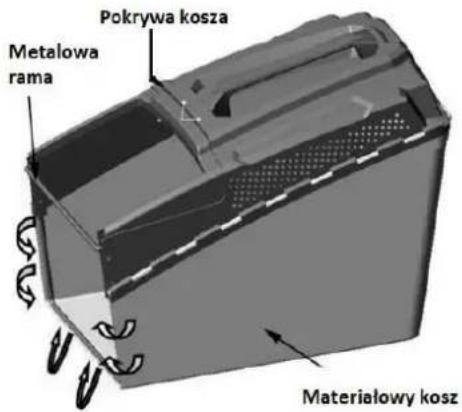

Montaż kosza na trawę

1. Materiałowy kosz powinien być przymocowany do pokrywy Kosza.
2. Zacisnąć plastikowe klipsy na metalowej ramie. Upewnij się, że klips są w pełni przymocowane do metalowej ramy.

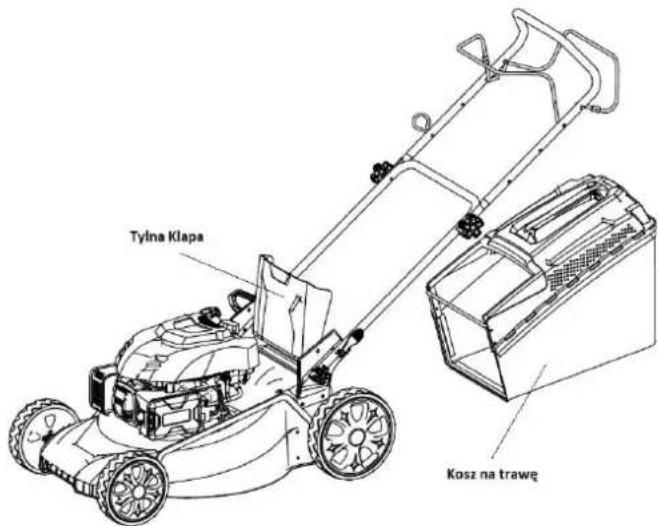

Montaż kosza na trawę do kosiarki

1. Unieś tylną klapę jedną ręką i zaczep kosz na trawę.
2. Zwolnij tylną kląpę, aby nią zabezpieczyć kosz na trawę.

NALEWANIE OLEJU SILNIKOWEGO

Uwaga: Kosiarka dostarczona jest bez oleju silnikowego. Przed uruchomieniem trzeba uzupełnić olej.

Zalecany olej Greenso SAE30 lub Torq 10W/40 Olej

należy wymienić po 5 godzinach pracy silnika.

1. Odkreć korek oleju.
2. Wlej olej, pojemność miski oleju wynosi model TB40S03: 0.5L, TB40P03A (KS41-L123): 0.5L
3. Po walaniu oleju odczekaj chwilę i sprawdź poziom oleju za pomocą bagnetu oleju. Odpowiedni poziom oleju powinien być między minimum a maksimum na bagnecie oleju. Jeśli poziom oleju jest za niski uzupełnij do wymaganego poziomu.

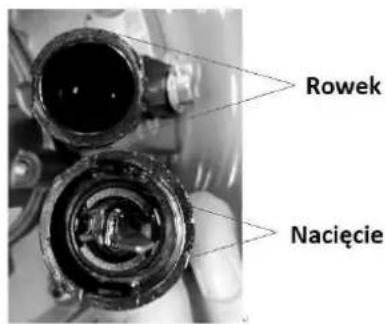

4. Po uzupełnieniu oleju należy zakręcić korek oleju. Należy naprowadzić nacięcie na korku do rowka w wlewie oleju i zakręcić.

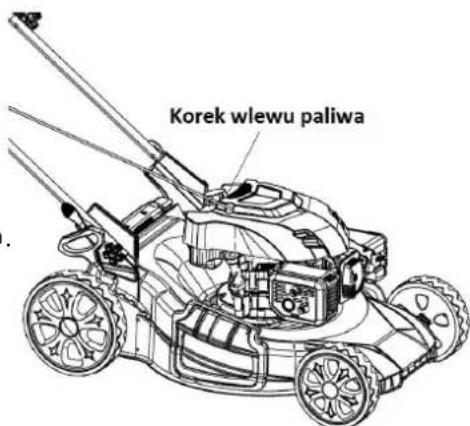

UZUPEŁNIANIE PALIWA

Kosiarka dostarczona jest bez paliwa z pustym zbiornikiem paliwa.

Pojemność zbiornika paliwa wynosi model TB40S03: 0.9L, TB40P03A (KS41-L123): 0.9L, nie można wlewać więcej niż jest zalecane.

Stosuj benzynę 95 bezołowiiową lub lepszą. Zawsze stosuj świeże paliwo. Nie przechowuj paliwa dłużej niż 30 dni. Nie uzupełniaj paliwa w pomieszczeniach zamkniętych, nigdy nie pal papierosów podczas uzupełniania paliwa. Jeśli uzupełniasz paliwo podczas koszenia, to wyłącz silnik i odczekaj chwilę, aż silnik ostygnie.

Paliwo należy przechowywać miejscach niedostępnych dla dzieci. Podczas wlewania paliwa nie wdychaj oparów, po napełnieniu paliwa zawsze dobrze dokręć korek zbiornika paliwa.

Należy pamiętać że paliwo jest łatwopalne i zawsze trzeba zachować wszelkie środki bezpieczeństwa.

Czynności podczas nalewania paliwa

1. Oczyć powierzchnię wokół korka wlewu paliwa przed odkręceniem korka.
2. Napełnij zbiornik, jeśli poziom paliwa jest niski.
3. Uzupełnij paliwo ostrożnie, aby uniknąć przepelnienia lub rozlania paliwa. W szyjce wlewu nie powinno być paliwa.
4. Usuń wszelkie zalania lub plamy benzyny przed uruchomieniem silnika.
5. Dokreć mocno korek wlewu po napełnieniu paliwem

UWAGA ! Regulację wysokość cięcia trawy

można wykonać jedynie przy wyłączonym silniku.

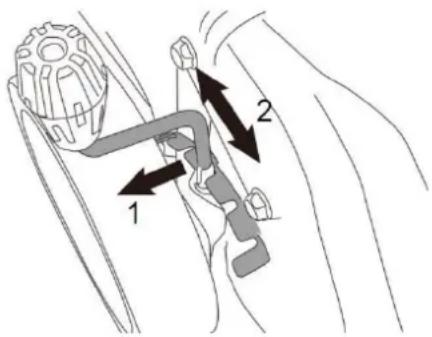

Wysokość koszenia jest regulowana centralnie za pomocą dźwigni do regulacji wysokości cięcia w 6-stopniowym zakresie.

Chwyć dźwignię regulacji i wybierz pożądana wysokość koszenia.

Od pozycji 1 do pozycji 6 w modelach TB40S03

Od pozycji 1 do pozycji 3 w modelach TB40P03A / KS41-L123

Dla większości trawników zlecane jest ustawienie środkowe.

Zbyt nisko ustawione wysokość kosiarki na nierównym podłożu może spowodować, że nóż będzie dotykał podłoża co spowoduje uszkodzenie kosiarki.

TABELA FUNKCJI KOSIARKI

Kosiarka posiada funkcje do których trzeba stosować dodatkowe akcesoria opisane powyżej.

Funkcje	Zaślepka do mielenia	Kosz na trawę	Boczny wyrzut
Zbieranie do kosza	Nie	Tak	Nie
Mielenie	Nie	Nie	Nie
Boczny wyrzut	Nie	Nie	Nie

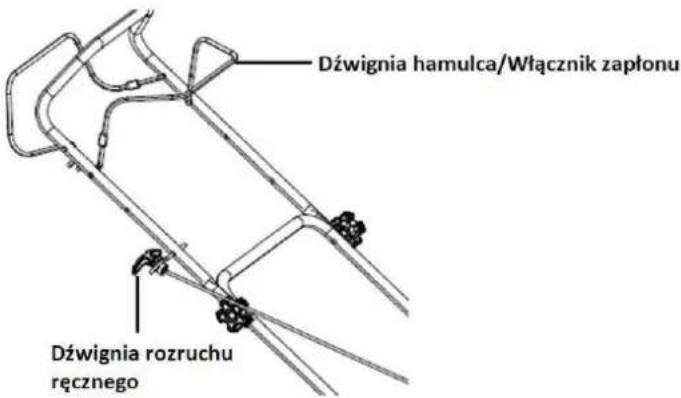

URUCHOMIENIE RĘCZNE KOSIARKI

Przed uruchomieniem kosiarki trzeba wykonać wszystkie czynności opisane w instrukcji.

OSTRZEŻENIE: Nóż zaczyna się obracać zaraz po uruchomieniu silnika.

Nie uruchamiaj kosiarki jeśli nie jest prawidłowo zmontowana lub niekompletna. Przed uruchomieniem sprawdź zawsze poziom oleju i paliwa oraz czy fajka świecy jest prawidłowa zamontowana.

Zawsze przed uruchomieniem sprawdź teren, który będzie koszony. Usuń przeszkody, które mogą dostać się pod obracający nóż.

Nigdy nie koś podczas opadów deszczu.

Jeśli kosiarka jest wyposażona w akumulator sprawdź czystość gniazda montażu akumulatora w kosiarce i w akumulatorze. Ewentualne zabrudzenie wyczyść szczotkę lub miękką szmatką.

Uruchomienie silnika

- Pierwszą czynnością jest naciśnięcie 3-5 razy pompki paliwa, która znajduje się przy gaźniku. Jeśli uruchamiamy ciepły silniki nie ma potrzeby pompowania. Nie można pompować zbyt dużo ponieważ można zalać silni.

- Stań za kosiarką, jedną ręką przyciągnij dźwignię hamulca (bezpieczeństwa) w stronę uchwytu. Należy pamiętać, że nie można w tym momencie wciskać dźwigni napędu, ponieważ zaraz po uruchomieniu silnika kosiarka ruszy.

- Drugą ręką chwyć dźwignię rozrusznika ręcznego i wyciągnij linkę na długość 10-15 cm, aż poczujesz opór. Następnie szarpnij mocno za dźwignię. Jeśli silnik się nie uruchomi po trzykrotnym szarpnięciu, powtórz czynności. Po uruchomieniu silnika ułoż dźwignię w uchwycie.

Wyłączenie silnika:

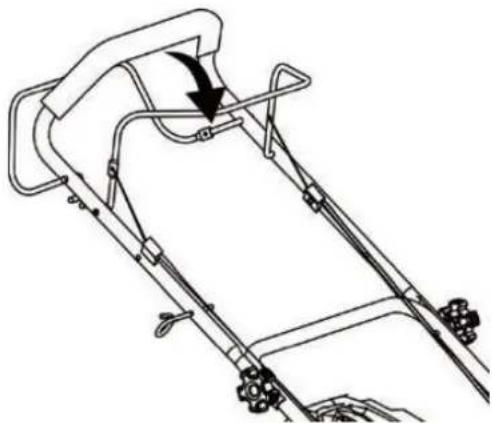

Zwolnij dźwignię hamulca/ włącznik zapłonu, powróci ona do swojej pozycji wyjściowej, silnik automatycznie się wyłączy.

Dźwignię napędu należy przesunąć w kierunku uchwytu głównego. W momencie przesunięcia dźwigni napędu, kosiarka zacznie jechać. Nie można puszczać dźwigni hamulca/ włącznik zapłonu, ponieważ silnik się wyłączy.

UWAGA! Napędu używaj wyłącznie na prostych odcinkach, koniecznie wyłączaj napęd na zakrętach kosiarka nie posiada mechanizmu różnicowego co może doprowadzić do uszkodzenia napędu kosiarki.

Do najlepszego efektu koszenia trawy manetka gazu powinna podczas koszenia być ustawiona w pozycji zając.

W celu wyłączenia silnika należy manetkę gazu przesunąć w pozycję żółwia i zwolnić dźwignię hamulca/włącznik zapłonu oraz napędu.

UWAGA! Gdy wyłączysz silnik kosiarki nóż obraca się jeszcze kliką sekund.

Jeśli zauważysz, że kosiarka wydaje dziwne dźwięki to skontaktuj się ze sprzedawcą.

PRZECHOWYWANIE KOSIARKI

- Kosiarkę należy przechowywać w suchych pomieszczeniach, poza zasięgiem dzieci. Temperatura przechowywania 5°C do 25°C.

- Nigdy nie chowaj kosiarki tuż po wyłączenia silnika. Odczekaj, aż silnik ostygnie.

- Kosiarkę można przechować w pozycji pionowej. W tym celu należy spuścić paliwo, olej silnikowy, odkręcić nakrętki motylkowe przy dolnym uchwycie. Zóż uchwyt górny, aby kosiarka zajmowała mniej miejsca. Linki i przewody nie mogą być zakleszczone, aby uniknąć zadrapań należy pomiędzy uchwyt a silnikiem włożyć kawałek kartonu.

- Kosiarkę można przykryć materiałem, który nie zatrzymuje wilgoci.

- Kosiarkę należy przed przechowaniem wyczyści z traw i innych zabrudzeń. Następnie należy opróżnić zbiornik paliwa oraz miskę olejową. Pamiętaj zawsze należy utylizować paliwo i olej.

- Należy zdjąć fajkę świecy oraz kosz i postawić kosiarkę pionowo.

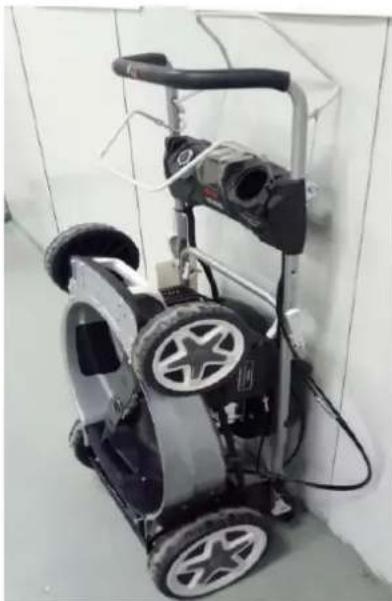

Przechowanie kosiarki w pozycji pionowej bez oleju i paliwa

KONSERWACJA KOSIARKI

OSTRZEŻENIE: Przed przystąpieniem do jakichkolwiek prac konserwacyjnych lub czyszczenia, wyłącz silnik i poczekaj, aż noż kosiarki zatrzyma się.

Czyszczenie kosiarki

Kosiarka powinna być dokładnie czyszczona za każdym razem po jej użyciu. Zawsze czyść kosiarkę bezpośrednio po użyciu. Nie pozwól, aby ścinki trawy i inne zanieczyszczenia pozostałe na żadnej z powierzchni kosiarki. Wysuszone resztki trawy i brud mogą pogorszyć pracę kosiarki.

Sprawdź, czy kosz oraz otwór wylotowy do trawy jest wolny od pozostałości trawy. Usuń wszelkie pozostałości. Sprawdź spód kosiarki oraz nóż w tym celu przechylić kosiarkę po lewą stronę (naprzeciwko korka wlewu oleju)

UWAGA: Przed umieszczeniem kosiarki na boku całkowicie opróżnij zbiornik paliwa za pomocą pompy do odsysania benzyny. Nie przechylaj kosiarki o więcej niż 90 stopni

Czyszczenie świecy zapłonowej:

• Gdy silnik ostygnie, zdejmij fajkę świecy zapłonowej.
• Odkreć świecę zapłonową za pomocą klucza do świecie.
• Oczyć elektrode za pomocą szczotki drucianej (brak w zestawie).
• Za pomocą szczelinomierza ustaw przerwę na świecy 0,75 mm.
• Ostrożnie zamontuj świecę zapłonową ręką, aby uniknąć uszkodzenia gwintu.
• Po wstępnym przykręceniu świecy dokręcić świecę za pomocą klucz do świecie.

Przegląd filtra powietrza

Zabrudzony filtr powietrza zmniejsza moc silnika, dostarczając zbyt mało powietrza do gaźnika. Jeśli powietrze zawiera dużo kurzu, filtr powietrza należy sprawdzać częściej.

OSTRZEŻENIE: Nigdy nie uruchamiaj silnika bez filtra powietrza.

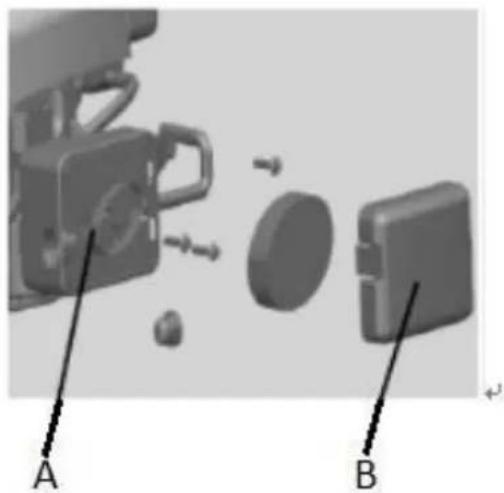

Demontaż filtra powietrza.

1. Zdejmij pokrywę zewnętrzną filtra powietrza (A).
   Uważaj, aby nie dopuścić do wpadnięcia brudu i zanieczyszczeń do kanału dolotowego.
2. Oddziel filtr powietrza (A) od obudowy filtra powietrza (B).
3. Sprawdź wkład filtra powietrza. Wyczyść brudny wkład filtra powietrza ciepłą wodą i mydłem. Pozwój wkładowi filtra powietrza dokładnie wyschnąć przed ponowną instalacją.
4. Zainstaluj wkład filtra powietrza na gaźniku i zabezpiecz śrubami.

Uwaga: Nie używaj sprężonego powietrza ani rozpuszczalników do czyszczenia wkładu filtra. Powietrze pod ciśnieniem może uszkodzić wkład filtr, a rozpuszczalnik rozpuść.

• Odkręć korek wlewu oleju, przygotuj pojemnik na zużyty olej, przechyl kosiarkę w stronę otworu wlewowego i wylej olej do przygotowanego pojemnika. Zużyty olej zutylizuj.
• Kiedy wylejesz olej postaw kosiarkę w normalnej pozycji. Wytrzyj wszystkie zanieczyszczenia jakie mogły powstać podczas wylewania oleju.
• Wlej nowy olej SAE30 lub SAE10W/30 pojemność miski oleju wynosi model TB40S03: 0.5L, TB40P03A (KS41-L123): 0.5L. Po nalaniu włóż bagnet oleju i sprawdź poziom. Następnie zakręć korek i uruchom kosiarkę, a następnie wyłącz silnik. Odczekaj chwilę i ponownie sprawdź poziom oleju. W razie czego proszę uzupełnij olej.

Wymiana noża

Nóż może ulec zniszczeniu lub stępieniu. W tym celu należy nóż wymienić lub naostrzyć. Ostrzenie noża powinno się wykonać co 25 roboczogodzin. Naostrzony i wyważony nóż daje to gwarancję łatwego koszenia trawy.

Do demontażu noża zawsze używaj rękawic.

• W pierwszej kolejności zdejmij fajkę świecy.
• Zlej olej i paliwo.
• Położ kosiarkę na boku, przytrzymaj nóż i odkręć śrubę noża w kierunku przeciwnym kierunku do ruchu wskazówek zegara za pomocą odpowiedniego klucza płasko-oczkowego.
• Montaż nowego lub naostrzonego noża wykonaj w odwrotnej kolejności do demontażu.

A- założ adapter noża na piaście

B- założ nóż na adapterze i piaście, wygięte łopatki noża muszą być założone do góry.
C - założ podkładki
D – Przykręć śrubę z siłą 45 Nm

Należy pamiętać że ostrzenie noża i wyważenie powinien wykonać serwis. Sprawdzenie wyważenia odbywa się przez położenie noża na pręcie i obserwacji czy którąś stronę nie jest nie przeważ w którąś stronę. Jeśli tak to trzeba zebrać część materiału z ciężej strony tak żeby nóż nie przeważał na jedną stronę.

Tabela konserwacji

	12 roboczogodzin	24 roboczogodzin	36 roboczogodzin
Filtr powietrza	Wyczyść	wyczyść	wymień
Świeca zapłonowa	sprawdź	wyczyść	wymień
Olej silnika	Sprawdź	wyczyść	sprawdź

Ewentualne usterki :

Problem	Przyczyna	Rozwiązanie
Głośna praca, wibracje kosiarki	Poluzowane śruby	Sprawdź połączenia śrubowe
	Poluzowany nóż	Sprawdź śrubę mocowania noża
	Nóż jest niewyważony lub wygięty	Napraw lub wymień nóż
Silnik nie uruchamia się	Dźwignia hamulca/ włącznik zapłonu nie został wciśnięty	Wciśnij Dźwignia hamulca/ włącznik zapłonu
	Świeca zapłonowa jest uszkodzona lub fajka na świecy zapłonowej	Wymień świecę lub fajkę świecy
	Nieprawidłowa pozycja startowa manetki gazu	Przesuń manetkę gazu w stronę pozycję zając
	Brak paliwa lub stare paliwo	Uzupełni czystym paliwem
	Zalany silnik	Odkręć świece i ją wysusz
Silnik pracuje nieregularnie	Filtr powietrza jest brudny	Wyczyść filtr powietrza
	Świeca jest brudna	Wyczyść świecę
Nierówne koszenie	Tępy nóż	Naostrz nóż
	Koła są źle zamocowane	Dokręć koła
Kosiarka nie zbiera odpowiednio trawy	Nóż jest uszkodzony	Wymień nóż na nowy
	Kosz jest zapchany	Wyczyść kosz do trawy
	Wysokość koszenie jest źle ustawiona	Popraw wysokość koszenia
	Trawa jest mokra	Koś jak trawa będzie sucha
	Kanał wylotowy do kosza jest zatkany	Wyczyść kanał wylotowy
	Spód kosiarki jest zabrudzony	Wyczyść spód kosiarki

Dane techniczne	Kosiarka spalinowa Greenso TB40S03A (LONCIN)	Kosiarka spalinowa Greenso TB40P03A (LONCIN) / KS41-L123
Gwarancja	2 lata	2 lata
Koła łożyskowane	metal	metal
Konstrukcja	stal	stal
Moc nominalna w [KW]	2,10 / 3600 obr / min	2,10 / 3600 obr / min
Napęd	TAK	NIE
Pojemność kosza [I]	45L	45L
Pojemność silnika [cm3]	123	123
Pojemność zbiornika paliwa [I]	0,9 l	0,9 l
Poziom hałasu [dB]	96 dB	96 dB
Regulacja wysokości koszenia	6 poziomów, centralna	3-poziomy, centralna
Rozmiar koła przód [cm]	15	15
Rozmiar koła tył [cm]	20	15
Silnik marka	LONCIN	LONCIN
Silnik model	LC1P65FE-3	LC1P65FE-3
Szerokość koszenia [mm]	400	400
Typ silnika	OHV	OHV
Waga [kg]	24	22
Zakres regulacji koszenia [mm]	25 ~ 75	35~65

Firma Greenso Sp. z o.o. ul. Targowa 7, 06-300 Przasnysz, zwana dalej Gwarantem, gwarantuje, że każdy nabyty produkt jest wolny od wad materiałowych i jakościowych w przypadku zwykłego korzystania z produktu w okresie gwarancyjnym.

Okres gwarancji rozpoczyna się od daty zakupu towaru przez Klienta. Gwarancja udzielana jest w dwóch wariantach:

1. GWARANCJA KONSUMENCKA - przeznaczona jest dla sprzętu wykorzystywanego do użytku prywatnego, niekomercyjnego przez Kupującego będącego konsumentem. Okres trwania gwarancji wynosi 24 miesiące.
2. GWARANCJA KOMERCYJNA - przeznaczona jest dla firm Okres gwarancji komercyjnej wynosi 12 miesięcy.

Gwarancja obejmuje usunięcie usterek, które wynikają z zastosowania wadliwych materiałów lub są wynikiem błędów produkcyjnych. Gwarancja nie obejmuje czynności związanych z konserwacją, czyszczeniem, regulacją i ze skręcaniem połączeń śrubowych danego przedmiotu, do których to czynności zobowiązany jest Kupujący we własnym zakresie i na własny koszt.

Kupujący jest zobowiązany zgłosić reklamację bezpośrednio do Sprzedawcy, który poinformuje Kupującego o procedurze reklamacyjnej. W celu realizacji uprawnień wynikających z gwarancji, Kupujący winien okazać kartę gwarancyjną oraz dowód zakupu (paragon lub fakturę VAT). Gwarancja jest ważna wyłącznie na terenie Rzeczpospolitej Polskiej i jest udzielana na produkty nabyte na terytorium Rzeczpospolitej Polskiej.

Uprawnienia z gwarancji nie przysługują w przypadku:

a) Uszkodzenia i zużycie takich elementów jak: linki, paski, wtyki, gniazdka, przełączniki, przyciski, baterie, przewody, elementy gumowe, pedały, uchwyty z gąbki, kółka, łożyska, , rączki itp., chyba że ujawniona w tych elementach wada nie jest skutkiem naturalnego zużycia, a powstała z przyczyny tkwiącej w tym elemencie.
b) Drobne, powierzchowne zarysowania, odbarwienia lub spękania powłoki kryjącej.
c) Używania przez Kupującego, niezgodnych z instrukcją obsługi sprzętu, środków eksploatacyjnych lub czyszczących.
d) Niewłaściwego zabezpieczenie sprzętu przez Kupującego przed działaniem czynników zewnętrznych tj. wilgoci, temperatury, kurzu, itp.
e) Niestosowania przez Kupującego wymaganych (zgodnie z instrukcją obsługi) materiałów eksploatacyjnych.
f) Przeróbek i zmian konstrukcyjnych, dokonywanych przez Kupującego lub inne osoby nieuprawnione do tego działania przez Gwaranta.
g) Normalnego użytkowania (normalne zużycie części eksploatacyjnych).
h) Uszkodzenia sprzętu na skutek nieprawidłowego montażu przez Kupującego lub osoby trzecie.

W przypadku zasadności zgłoszenia reklamacyjnego sprzętu zakupionego przez Internet, Sprzedawca zapewnia transport i usługę serwisową przedmiotu gwarancji.

W przypadku nieuzasadnionego żądania dokonania naprawy, Kupujący poniesie wszelkie koszty związane z dostarczeniem sprzętu do Sprzedawcy, jego naprawą oraz odebraniem.

Za nieuzasadnione żądanie naprawy sprzętu będzie uważane w szczególności żądanie usunięcia uszkodzeń lub dokonania czynności konserwacyjnych (instalacyjnych) nie objętych Gwarancją, jak również żądanie dokonania naprawy pomimo utraty uprawnień z Gwarancji”.

Sprzedawca w imieniu Gwaranta, może zażądać przygotowania sprzętu do odbioru w celu zdiagnozowania usterki i stwierdzenia zasadności zgłoszenia reklamacyjnego. Odbiór ten może być dokonany przez firmę spedycyjną. Kupujący zobowiązany jest wówczas przygotować towar w sposób bezpieczny do odbioru. Kupujący wyda przedmiot sprzedaży bez zanieczyszczeń, w opakowaniu oryginalnym lub zastępczym pozwalającym na przetransportowanie przedmiotu sprzedaży w stanie bezpiecznym.

Gwarant zobowiązany jest ustosunkować się do zgłoszenia gwarancyjnego w terminie do 14 dni.

Naprawa zostanie wykonana w terminie do 21 dni roboczych od daty dostarczenia towaru. Okres ten może ulec wydłużeniu w przypadku konieczności sprowadzenia części nietypowych lub spoza terytorium Polski

Kupujący zostanie poinformowany o takiej sytuacji drogą mailową lub telefonicznie przez Sprzedawcę.

Jeśli sprzęt wymaga dodatkowej ekspertyzy termin naprawy może trwać do 28 dni roboczych. Ekspertyzę dokonuje uprawniony Serwis. Gwarant może przedłużyć czas gwarancji o ilość dni niezbędnych na przeprowadzenie oceny technicznej urządzenia.

Gwarant zobowiązuje się do naprawy uszkodzonego sprzętu w przypadku zasadności zgłoszenia gwarancyjnego. Wymiana towaru na nowy możliwa jest jedynie w przypadku braku możliwości naprawy sprzętu i gdy wada przedmiotu sprzedaży jest istotna.

Prawo do wymiany Sprzętu na wolny od wad nie przysługuje w przypadku utraty uprawnień z tytułu Gwarancji.

Zwrot kwoty zakupu za sprzęt jest możliwy jedynie w przypadku braku możliwości naprawy i braku możliwości wymiany na nowy oraz gdy wada jest istotna.

We wszelkich kwestiach nie uregulowanych w niniejszych warunkach Gwarancji będą miały zastosowanie przepisy Kodeksu cywilnego.

Gwarancja nie wyłącza, nie ogranicza oraz nie zawiesza uprawnień osoby, która nabyła sprzęt u Gwaranta, wynikających z niezgodności towaru z umową określonych w ustawie z dnia 30 maja 2014 roku o prawach konsumenta (Dz.U. z 2014 r. poz. 827, ze zm.).

Pieczęć i podpis Sprzedającego

UWAGI:

DEKLARACJA ZGODNOŚCI WE / UE

Produkt: Kosiarka spalinowa

Model: TB40S03A, TB40P03A / KS41-L123

Model	Typ produktu	Numery seryjne
TB40S03ATB40P03A / KS41-L123	Kosiarka spalinowa	Zakres od:202501001-202502999

My niżej podpisani:

Greenso Sp. z o.o. ul. Targowa 7, 06-300 Przasnysz

Oświadczamy, że wymienione powyżej produkty spełniają wymagania obowiązujących

Dyrektyw WE i jej późniejszych modyfikacji:

Dyrektywa kompatybilności elektromagnetycznej 2014/30/EU

Dyrektywa dotycząca hałasu 2000/14/EC 2000/14/WE+2005/88/EC

Dyrektywa maszynowa 2006/42/WE

Dyrektywa Emisji Zanieczyszczeń (EU) 2016/1628

I ZGODNY Z SHARMONIZOWANYMI NORMAMI WYMIENIONYMI PONIŻEJ:

EMC: EN ISO 5395-1:2013 + A1:2018, EN ISO 5395-2:2013 + A1:2016+A2:2017, EN ISO 14982:2009

AFPS GS 2019:01 PAK, EN ISO 3744: 1995, EN ISO 3744: 2010, ISO 11094: 1991

Data i miejsce: 07.11.2024 r. Przasnysz

Podpis

Pieczęć firmowa

CE

Osoba odpowiedzialna za przygotowanie dokumentacji technicznej na terenie UE: Michał Pajewski, ul. Targowa 7, 06-300 Przasnysz

Greenso Sp. z o.o.

ul. Targowa 7

06-300 Przasnysz

[e-mail]
