INSTRUKCJA OBSŁUGI Hanks Air NAW-02 ART

ULTRADŻWIĘKOWY NAWILŻACZ POWIETRZA

HANKSAIR ART NAW-02

INSTRUKCJA OBSŁUGI

Przed rozpoczęciem użytkowania nawilżacza, należy dokładnie zapoznać się z instrukcją obsługi i jej przestrzegać. Instrukcję obsługi wraz z dowodem zakupu należy przechowywać w łatwo dostępnym miejscu.

Dane techniczne

Zasady działania

Cechy produktu

Prawidłowy poziom wilgotności

Funkcje nawilżacza

Wskazówki dotyczące bezpieczeństwa

Rysunek techniczny

Przygotowanie produktu

Rozwiązywanie problemów

Czyszczenie i konserwacja

\*Dane techniczne

Pojemność zbiornika: 5,71

Poziom hałasu: <35 dB (A)

Napięcie zasilania: 220-240V

Częstotliwość: 60Hz

Moc: 30W

Waga produktu: netto 1,45kg / brutto 1,85kg

\*Zasady działania:

Nawilżacz powietrza wykorzystuje ultradźwiękowy oscylator wysokiej częstotliwości, aby rozbić wodę na drobne cząsteczki o średnicy 1-5um. System wentylacyjny odprowadza mikroskopijne cząsteczki wody do powietrza, gdzie w trakcie odparowywania nawilża powietrze do uzyskania żądanego poziomu

wilgotności. Efekt nawilżania widoczny jest w postaci delikatnej migiełki wychodzącej przez dyszę urządzenia.

\*Cechy produktu:

• wysoka skuteczność nawilżania z dużą wydajnością
• niskie zużycie energii w trybie podstawowego nawilżania powietrza
• długa żywotność produktu

- automatyczna kontrola poziomu wilgotności oraz system wyłączania urządzenia w przypadku braku wody.

\*Prawidłowy poziom wilgotności

Wilgotność względna (WW) jest to stosunek ciśnienia cząstkowego pary wodnej zawartej w powietrzu do ciśnienia nasycenia nad płaską powierzchnią czystej wody, określające maksymalne ciśnienie cząsteczkowe pary wodnej w danej temperaturze. Poziom WW wyrażany jest w % na przykład – poziom wilgotności 45%WW. Powietrze zawsze zawiera parę wodną, jej zawartość procentowa zmienia się wraz ze zmianą temperatury. Im wyższa temperatura, tym więcej pary wodnej jest wchłanianie przez powietrze. Dlatego używane jest pojęcie wilgotności względnej (WW). Zimą, kiedy do pomieszczenia dostaje się zimne powietrze, ogrzewa się ono do temperatury odpowiadającej powietrzu wewnątrz, równocześnie spada wilgotność względna. Aby utrzymać odpowiednią wilgotność powietrza wewnątrz pomieszczenia, należy użyć do tego celu właśnie nawilżacza powietrza.

Idealny poziom wilgotności w różnych warunkach – przykłady:

Zalecana wilgotność powietrza w pomieszczeniu: 45%-65% WW

Zalecana wilgotność powietrza odpowiednia w leczeniu chorób: 40%-55% WW

W środowisku komputerowym i innych urządzeń: 45%-60% WW

Odpowiednia wilgotność dla mebli i instrumentów muzycznych: 40% - 60% WW

Odpowiednia wilgotność dla bibliotek, galerii sztuki i muzeów: 40%-50% WW

\*Funkcje nawilżacza

Funkcją nawilżacza jest zwiększenie i regulowanie wilgotności powietrza w pomieszczeniach w celu poprawy jego jakości. Z tego też względu pomaga w walce z chorobami wywoływanymi przez bakterie beztlenowe oraz wzmacnia ogólną odporność na infekcje. Powietrze znacznie szybciej oczyszczane jest z kurzu, zapachów oraz dymu tytoniowego. Produkty żywnościowe mniej się psują. Eliminuje również tzw. (chorobę komputerową i telewizyną – związane z tym bóle głowy i pieczenie oczu, gdyż neutralizuje jony dodatnie wytwarzane przez wnętrze monitora i ekran kineskopu.

\*Wskazówki dotyczące bezpieczeństwa

1. Urządzenie nie może być używane przez osoby, w tym dzieci o ograniczonych zdolnościach fizycznych, psychomotorycznych lub z zaburzeniami neurologicznymi oraz przez osoby nie posiadające odpowiedniego doświadczenia oraz wiedzy, chyba że znajdują się pod odpowiednim nadzorem.

2. Nie wolno samemu wymieniać przewodu zasilającego

3. Nie wolno wyciągać wtyczki z gniazdka elektrycznego mokrymi rękoma, gdyż grozi to porażeniem prądem elektrycznym

4. Gdy z nawilżacza wydobywa się nienaturalny dźwięk lub zapach, należy natychmiast odłączyć go od sieci elektrycznej. Wszelakie naprawy należy zlecać wykwalifikowanemu serwisantowi.

5. Przed rozpoczęciem czyszczenia lub jakichkolwiek czynności związanych z konserwacją należy wyłączyć nawilżacz i odłączyć go od sieci elektrycznej

6. Należy unikać kontaktu z wodą w nawilżaczu w trakcie jego pracy.

7. Nie wolno załącać nawilżacza bez wody

8. Gdy korpus nawilżacza jest przechylony, należy obchodzić się z nim ostrożnie. Nie wolno rozbierać nawilżacza, gdy jest on podłączony do sieci elektrycznej.

9. Nie wolno dopuścić do porysowania oscylatora ultradźwiękowego ostrym przedmiotem. Nie wolno także czyścić oscylatora detergentami lub innymi roztworami chemicznymi

10. Nigdy nie używaj żadnych dodatków do wody takich jak olejki zapachowe itp.

11. W miejscu pracy nawilżacza powinna panować temperatura pokojowa.

12. Nawilżacz należy stawiać na płaskiej, trwałej powierzchni. Powinien być umiejscowiony w odpowiedniej odległości od różnego rodzaju źródeł ciepła. Należy stawiać go w bezpiecznej odległości od mebli i innych urządzeń elektrycznych.

13. Nie dodawaj wody do nawilżacza bez wcześniejjszego odłączenia od gniazdka elektrycznego. Przy odłączaniu chwyć za wtyczkę, a nie za przewód.

14. Nie zakrywaj wylotu dyszy nawilżającej, ani nie w niej nie umieszczaj, gdyż urządzenie jest w trakcie eksploatacji. Nie należy umieszczać rąk, twarzy i ciała na lub w pobliżu wylotu w trakcie eksploatacji urządzenia.

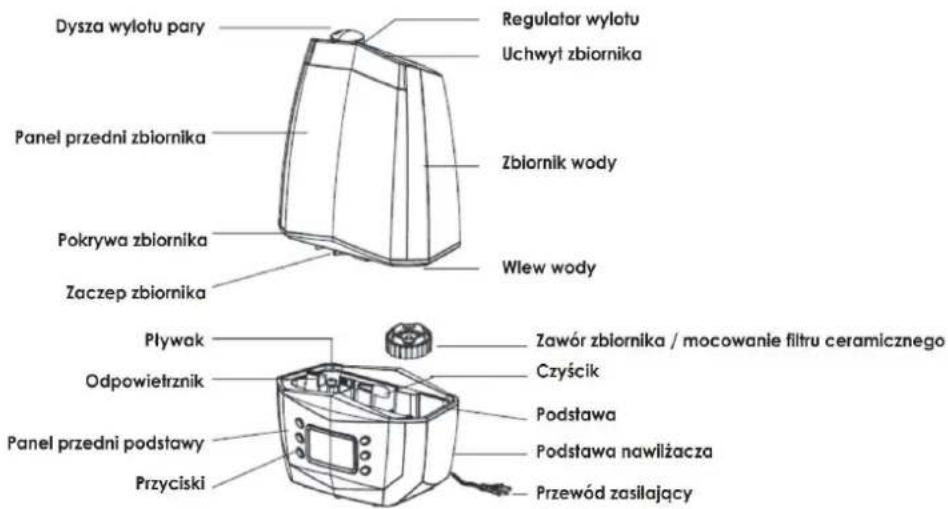

\*Rysunek techniczny

\*Przygotowanie produktu

- Jeżeli używasz nawilżacza po raz pierwszy, należy wyjąć go z opakowania

- Ustawić nawilżacz na twardej i stabilnej powierzchni

- Zdjąć zbiornik na wodę, obrócić, odkręcić nakrętkę z filtrem ceramicznym i napełnić wodą.

- Zamocować nakrętkę z filtrem dokręcając do oporu ale nie mocno i umieścić zbiornik na podstawie

- Ustawić na wysokości minimum 1 m od podłogi. (Nie należy ustawiać nawilżacza na dywanie, wykładzinie, parkiecie lub powierzchniach, które mogą ulec zniszczeniu pod wpływem wody lub wilgoci)

- Ustawić obrotową dyszę i podłączyć do zasilania.

- Podłączyć zasilanie główne, włączyć urządzenie

- ON/OFF: to włącznik nawilżacza. Po naciśnięciu tego klawisza, nawilżacz uaktywnia tryb nawilżania na najniższym możliwym poziomie oraz wyświetla zmierzoną wilgotność w pomieszczeniu, wskazanie ustabilizuje się po najwcześniej kilkunastu minutach pracy nawilżacza.

- PRESET: Gdy urządzenie jest w stanie oczekiwania przy pomocy tego klawisza można ustawić czas (w godzinach od 1 do 24) za jaki urządzenie uruchomi tryb nawilżania. Po uruchomieniu trybu nawilżania strumień pary będzie największy, włączony jonizator oraz zadany poziom wilgotności względnej będzie wynosił 99WW%.

- MIST: klawisz stopniowej regulacji strumienia pary. Urządzenie może pracować w czterech stopniach pary. Są to:

a. Niski – pobór mocy 17-19W

b. Średni – pobór mocy 19-23W

c. Wyższy – pobór mocy 23-27W

d. Najwyższy – pobór mocy 27-30W

- TIMER – ten przycisk umożliwia ustawienie czasu pracy nawilżacza, w zakresie do 24 godzin. Zadanie czasu pracy równego 0 jest równoznaczne z anulowaniem ustawień. 3 sekundy po ustawieniu czasu pracy rozpocznie się odliczanie. Pozostały czas pracy (w minutach) będzie wyświetlał się na zmianę z wilgotnością powietrza.

- HUMIDISTAT: ten przycisk umożliwia ustawienie oczekiwanej wilgotności powietrza w zakresie od 40 do 95 WW%. Zadanie wilgotności równej 0 jest równoznaczne z anulowaniem ustawień. 3 sekundy po ustawieniu wilgotności nawilżacz rozpocznie pracę. Nawilżacz przestanie wytwarzać parę gdy wilgotność w otoczeniu nawilżacza spadnie o co najmniej 2WW% poniżej zadanej wartości.

- ANION: funkcja jonizowania powietrza. Może działać niezależnie od nawilżania.

Urządzenie wyłączy się gdy skończy się woda w zbiorniku. Zmiana ustawień nawilżacza za pomocą funkcji TIMER oraz HUMIDISTAT zostanie anulowana. Zbyt niski poziom wody będzie sygnalizowany na wyświetlaczu urządzenia.

* Rozwiązywanie problemów

Problem	Przyczyna	Rozwiązanie
Lampka kontrolna nie świeci, urządzenie nie działa	Brak zasilania	Podłącz urządzenie, włącz urządzenie (ON)
	Brak wody w zbiorniku	Napełnij zbiornik wodą
Lampka kontrolna świeci się, ale para wodna nie wydobywa się	Ustawiony najniższy poziom nawilżania	Ustaw poziom nawilżania
Nietypowy zapach „pary”	Nowe urządzenie	Wypłucz zbiornik i nalej ponownie czystą wodę
	Urządzenie zbyt długo pozostawało z wodą bez uruchamiania	Wypłucz zbiornik i nalej ponownie czystą wodę
Lampka kontrolna się świeci, urządzenie nie działa	Zbyt dużo wody w „basenie” podstawie	Wylej wodę z podstawy i ponownie zainstaluj górny zbiornik
Wydobywająca się „para” jest słaba	Zbyt dużo wody w „basenie” podstawie	Wylej wodę z podstawy i ponownie zainstaluj górny zbiornik
	Woda może być zanieczyszczona przez dłuższe nieużywanie nawilżacza	Wylej wodę z podstawy i ponownie zainstaluj górny zbiornik
Nietypowe dźwięki	Zasobnik rezonuje, gdy poziom wody jest za niski	Napełnij zbiornik wodą
	Urządzenie stoi na niestabilnej powierzchni	Postaw urządzenie na stabilnej i płaskiej powierzchni
„Para” wydobywa się dookoła dyszy	Szczelina pomiędzy dyszą a zasobnikiem	Zanurz na chwilę dyszę w wodzie, po czym zamocuj ją w otworze na zasobniku

\* Czyszczenie i konserwacja

Zbyt duża zawartość wapnia i magnezu w wodzie, powoduje osadzanie się „białego osadu” na ścianach zbiornika na wodę. Woda o wysokiej zawartości wapnia i magnezu nazywana jest „twardą wodą”. Tak tworzący się w zbiorniku osad ma także wpływ na działanie mechanizmu samego oscylatora.

Przeciwdziałania:

1. Do nawilżacza używaj wody destylowanej lub przegotowanej i zimnej
2. Zaleca się regularne czyszczenie zbiornika na wodę i podstawy
3. Przed rozpoczęciem czyszczenia urządzenie należy odłączyć od zasilania
4. Nie wolno zanurzać nawilżacza w wodzie lub innej płynnej substancji

5. Zdarza się, że w podstawie, zaworze lub oscylatorze ultradźwiękowym powstanie osad. Można usunąć taki osad, zalewając elementy roztworem octu spirytusowego na 30 min.

6. Do czyszczenia można używać dołączonego do urządzenia pędzelka, który mieści się w podstawie nawilżacza.

Gwarancja

Urządzenie przeznaczone jest do użytku prywatnego w gospodarstwie domowym. Nie może być używane do celów zawodowych. W przypadku nieprawidłowej obsługi, gwarancja traci ważność.

Ochrona środowiska

To urządzenie zostało oznaczone zgodnie z Dyrektywą Europejską 2002/96/EC oraz polską Ustawą z dnia 29 lipca 2005 r. o zużytym sprzęcie elektrycznym i elektronicznym (Dz. U. Nr 180/2005, poz. 1495) symbolem przekreślonego kontenera na odpady

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania go prowadzącym punkt zbiórki zużytego sprzętu elektrycznego i elektronicznego. Prowadzący punkt zbiórki, w tym lokalne zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Kraków, 06.06.2017

Deklaracja zgodności WE

Dwie ostatnie cyfry roku naniesienia oznaczenia CE-16

Nr 006/ART/16

Multioffice SP. Z O.O.

Ul. Zawila 65D, 30-390 KRAKÓW

NIP: 675-106-33-81

Oświadczenie, że dystrybuowany produkt

Producent	ART
Typ	Ultradźwiękowy nawilżacz powietrza
Model	NAW-01, NAW-02, NAW-03, NAW-04, NAW-05

Spelnia wymogi następujących norm i norm zharmonizowanych

EN 60335-2-98:2002

EN 60335-2-98:2002/AMD1:2004

EN 60335-2-98:2002/AMD2:2008

EN 60335-1:2010

EN 60335-1:2010/AMD1:2013

EN 55011:2009-A1:2010

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 55014-2:2015

EN 62233:2008

EN 60335-1:2012+A11:2014

Oraz spełnia wymogi zasadnicze następujących dyrektyw

2014/30/EU EMC

2011/65/EU ROHS

2014/35/EU LVD

Niniejsza deklaracja zgodności WE, wydana na podstawie dokumentacji technicznej i na wyłączna odpowiedzialność producenta stanowi podstawę do oznakowania znakiem CE

Przygotował

Prezes Zarządu

Wiceprezes Zarzad
