Typ produktu	Wzmacniacz słuchawkowy z przetwornikiem DAC
Model	EF400
Marka	HiFiMAN
Wymiary (szer. x gł. x wys.)	250 x 250 x 60 mm
Waga	2,5 kg
Zasilanie	100-240 V AC, 50/60 Hz
Pobór mocy	35 W (maks.)
Wejścia cyfrowe	USB-B, koaksjalne (RCA), optyczne (TOSLINK)
Wyjścia słuchawkowe	1x 6,3 mm (niezbalansowane), 1x 4,4 mm (zbalansowane)
Wyjście liniowe	RCA (stałe)
Moc wyjściowa (słuchawki)	4,5 W na kanał przy 32 Ω (niezbalansowane), 6 W na kanał przy 32 Ω (zbalansowane)
Pasmo przenoszenia	20 Hz – 20 kHz (±0,5 dB)
Stosunek sygnału do szumu (SNR)	118 dB (A-ważone)
Zniekształcenia harmoniczne (THD+N)	< 0,003% (1 kHz, 32 Ω)
Technologia przetwornika	R-2R (rezystorowy) z 16 kanałami
Wzmacniacz	Klasa A, zbalansowany
Funkcje specjalne	Wbudowany DAC, regulacja głośności, przełącznik gain (wysoki/niski)
Materiał obudowy	Aluminium (szczotkowane)
Złącze zasilania	IEC C14 (odłączany przewód)
Akcesoria w zestawie	Przewód zasilania, kabel USB, instrukcja obsługi
Kod produktu (EAN/UPC)	6941509101877
Kraj pochodzenia	Chiny

Często zadawane pytania - EF400 HiFiMAN

Jak podłączyć EF400 do komputera?

Podłącz kabel USB z komputera do wejścia USB-B z tyłu urządzenia. Upewnij się, że sterowniki są zainstalowane (system Windows może wymagać pobrania sterowników ze strony HiFiMAN). Wybierz EF400 jako urządzenie wyjściowe audio w ustawieniach systemu.

Czy EF400 obsługuje zestawy słuchawkowe z mikrofonem?

Nie, gniazda słuchawkowe EF400 nie obsługują sygnału mikrofonowego. Służą wyłącznie do odtwarzania dźwięku. Do komunikacji potrzebny będzie osobny mikrofon lub zestaw z oddzielnym wejściem.

Jak przełączać między wejściami?

Naciśnij przycisk 'Input' na przednim panelu, aby przełączać między wejściami USB, koaksjalnym i optycznym. Aktualnie wybrane wejście jest sygnalizowane diodą LED.

Jaka jest różnica między wyjściami niezbalansowanym (6,3 mm) a zbalansowanym (4,4 mm)?

Wyjście zbalansowane 4,4 mm zapewnia wyższą moc, lepsze oddzielenie kanałów i niższy poziom szumów, szczególnie przy wysokiej impedancji słuchawek. Wyjście 6,3 mm jest kompatybilne z typowymi słuchawkami i oferuje nieco mniejszą moc.

Czy EF400 można używać jako samodzielnego przetwornika DAC?

Tak, EF400 posiada stałe wyjście liniowe RCA, które można podłączyć do wzmacniacza lub aktywnych głośników. Dźwięk jest przetwarzany przez wbudowany przetwornik R-2R, a głośność można regulować niezależnie.

Jak czyścić obudowę EF400?

Używaj miękkiej, suchej ściereczki z mikrofibry. Unikaj agresywnych środków czyszczących, alkoholu lub rozpuszczalników, które mogą uszkodzić powierzchnię. Nie dopuszczaj do kontaktu cieczy z wnętrzem urządzenia.

Czy EF400 ma funkcję automatycznego wyłączania?

Nie, EF400 nie posiada automatycznego wyłącznika czasowego. Zaleca się wyłączanie urządzenia przyciskiem z tyłu, gdy nie jest używane, aby oszczędzać energię i przedłużyć żywotność podzespołów.

Do jakiej impedancji słuchawek jest zalecany EF400?

EF400 może napędzać słuchawki o impedancji od 16 Ω do 600 Ω. Przy niskiej impedancji (16-32 Ω) zalecany jest niski gain, aby uniknąć zniekształceń. Dla słuchawek o wysokiej impedancji (powyżej 100 Ω) użyj wysokiego gain.

Czy można pozostawić EF400 włączony przez cały czas?

Tak, urządzenie jest zaprojektowane do ciągłej pracy, jednak zalecamy wyłączanie go na noc dla oszczędności energii i zmniejszenia ryzyka przegrzania. Upewnij się, że wokół urządzenia jest wystarczająca wentylacja.

Gdzie mogę znaleźć sterowniki do EF400?

Sterowniki są dostępne na oficjalnej stronie HiFiMAN w sekcji wsparcia. Dla systemu macOS i Chrome OS zwykle nie są wymagane. Dla Windows pobierz odpowiedni sterownik USB i zainstaluj przed podłączeniem urządzenia.

INSTRUKCJA OBSŁUGI EF400 HiFiMAN

Innowacja w sztuce słuchania

HIFIMAN EF400

Instrukcja obsługi

Dziękujemy za wybranie HIFIMAN EF400, naszego przetwornika cyfrowo-analogowego i amplifier, który jest jednym z najlepszych na rynku. Niniejsza instrukcja obsługi zapewni pomocnąview i zapoznać Cię z funkcjami produktu i prawidłowym użytkowaniem.

HIFIMAN to światowej sławy producent specjalizujący się w wysokiej klasy produktach audiofilskich. Znakomity zespół badawczo-

rozwojowy firmy składa się z profesjonalistów z branży z dużym doświadczeniem w „udźwiękowieniu” wysokiej klasy słuchawek i elektroniki.

EF400 firmy HIFIMAN to przetwornik cyfrowo-analogowy/Ampregulator z czterokanałowym potencjometrem, który działa z ultrawysoką wydajnością i niskim zużyciem energii przy maksymalnej stabilności. Zaprojektowany do różnych zastosowań, EF400 jest wyposażony w przetwornik cyfrowo-analogowy HIMALAYA R2R firmy HIFIMAN, który został opracowany przez zespół inżynierów firmy.

Przetwornik cyfrowo-analogowy HIMALAYA składa się z układu rezystorów, który zapewnia jego wyjątkową jakość dźwięku, wysoką rozdzielczość wyjściową i niskie zużycie energii.

Jakość dźwięku jest zmaksymalizowana dzięki zastosowaniu wysokiej jakości komponentów i precyzyjnej technologii przetwarzania.

Zawartość ukrywać

1 Specyfikacje:
2 Środki ostrożności
3 Ograniczona gwarancja HIFIMAN
4 Dokumenty / Zasoby
4.1 Odniesienia
5 Powiązane posty

Specyfikacje:

THD+N (wyjście liniowe): od 0.002% do 0.004%

Separacja kanałów: 125 ± 3dB

Stosunek sygnału do szumu: 118±3dB (ważony A)

Maksymalna moc wyjściowa: 4.4 W na kanał

Wymiary: 246.5 mm (dł.) × 228 mm (szer.) × 61

mm (wys.)

Waga: 3.08 kg

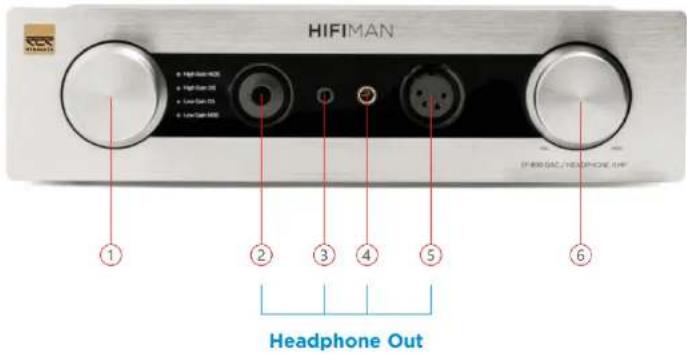

Układ panelu przedniego EF400

1. 4-poziomowy przełącznik funkcji: High Gain NOS, High Gain OS, Low Gain OS, Low Gain NOS

2. 6.35mm Jednostronny

3. 3.5mm Jednostronny
4. Zrównoważony 4.4 mm
5. 4-pinowe zbalansowane wyjście XLR
6. Kontrola głośności

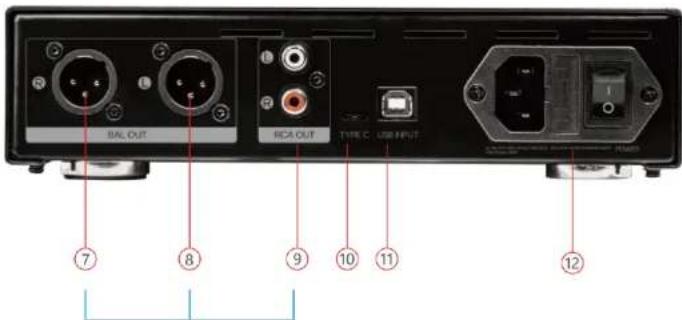

Układ tylnego panelu EF400

1. Zbalansowane wyjście prawy kanał: połączenie prawego kanału zbalansowanego wyjścia CANNON

2. Zbalansowane wyjście lewy kanał: połączenie lewego kanału zbalansowanego wyjścia CANNON

3. RCA (pojedynczy)

4. USB typu C
5. USB-B
6. Złącze zasilania AC/przełącznik zasilania

Line Out

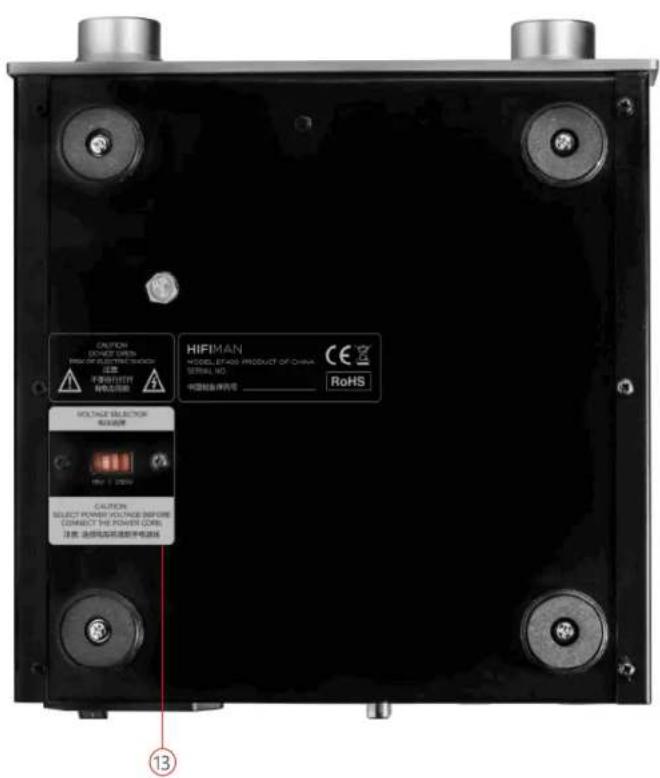

Układ dolnego panelu EF400

1. Przełącznik 115 V/230 V AC: wybierz lokalne źródło zasilania

Dusza EF400 – HIMALAYA DAC

Niezależne badania i rozwój HIFIMAN, DAC architektury R2R

HIFIMAN słynie z audiofilskich słuchawek i

cyfrowych odtwarzaczy audio. Jako firma, której celem jest spełnianie wymagań wymagających słuchaczy poprzez

zaawansowane, a jednocześnie ekonomiczne konstrukcje, HIFIMAN z dumą prezentuje swoje najnowsze osiągnięcie: przetwornik cyfrowo-analogowy HIMALAYA.

W wyniku pięciu lat ukierunkowanego rozwoju produktu, przetwornik cyfrowo-analogowy HIMALAYA zachowuje uznaną architekturę R2R, ale z unikalnym algorytmem na chipie FPGA, który redukuje zakłócenia elektryczne pomiędzy chipem a komponentami peryferyjnymi. Stosunek sygnału do szumu, całkowite zniekształcenia harmoniczne (THD) i zużycie energii są najbardziej wydajne i opłacalne.

HIMALAYA to dyskretny moduł R2R DAC (cyfrowo-analogowy) oparty na algorytmie FPGA.

Kombinacja niskiego zakresu częstotliwości audio, szumów pozapasmowych i niskiego zużycia energii sprawia, że idealnie pasuje do wysokiej jakości sprzętu audio.

Środki ostrożności

1. Upewnij się, że wyłącznik zasilania na tylnym panelu jest w pozycji wyłączonej.
2. Podłącz przewód zasilający do komputera DAC i Amplifier.
3. W mało prawdopodobnym przypadku awarii po podłączeniu EF400 do źródła np.
   Komputer PC/laptop, tablet, telefon komórkowy za pomocą kabla USB-B lub USB-C, firma HIFIMAN zaleca ponowne uruchomienie zarówno EF400, jak i urządzenia źródłowego oraz odłączenie/ponowne podłączenie kabla USB.
4. WAŻNY: Nie odwracaj kanału L/R podczas łączenia z urządzeniami audio.

5. Podczas korzystania z EF400 nie podłączaj słuchawek po ich włączeniu. Ustaw potencjometr głośności w najniższej pozycji, podłącz słuchawki i powoli zwiększaj głośność do odpowiedniego poziomu.

6. Zbalansowane porty słuchawkowe 6.35 mm typu single-ended i 4-rdzeniowe XLR są odpowiednie do zasilania słuchawek o niskiej czułości

7. Zbalansowane porty słuchawkowe 3.5 mm z pojedynczą końcówką i 4.4 mm są odpowiednie do obsługi słuchawek dousznych o wysokiej czułości. WAŻNE: używaj ich w trybie niskiego wzmocnienia, aby uniknąć nadmiernej mocy, która może uszkodzić słuchawki
8. Aby uniknąć utraty słuchu, zawsze utrzymuj umiarkowaną głośność podczas korzystania ze słuchawek i słuchawek dousznych.
9. Należy uważać, aby urządzenie EF400 było używane wyłącznie przez osoby dorosłe, które rozumieją, na czym polega właściwa opcja. Zachowaj DAC/Amp z dala od dzieci. Podobnie wysokie temperatury i potencjalnie szkodliwe chemikalia i rozpuszczalniki, takie jak zapalniczki

butanowe, benzyna, środki owadobójcze itp.

może spowodować nieodwracalne uszkodzenie EF400.
