INSTRUKCJA OBSŁUGI RLM400-S NAC

Zapewniamy Twój święty spokój

Serwis Centralny - Magazyn Strobów 2E, 96-100 Skierniewice tel. [phone] serwis.nac.com.pl, [e-mail]

CE

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Urządzenie przeznaczone jest do obsługi terenów przydomowych. Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

SPIS TREŚCI

Spis treści 3

Dane techniczne 3

Opis stron graficznych i piktogramów 4

Ogólne przepisy bezpieczeństwa 5

Szczegółowe przepisy bezpieczeństwa 7

Informacja o wpływie na zdrowie substancji znajdujących się wewnątrz urządzenia 9

Informacja o wpływie na środowisko substancji znajdujących się wewnątrz urządzenia 9

Informacja o systemie zbierania zużytego sprzętu elektrycznego i elektronicznego oraz roli gospodarstwa domowego 10

Bezpieczeństwo i odpowiedzialność producenta 10

Ryzyko resztkowe 11

Zastosowanie 11

Przed pierwszym uruchomieniem 11

Obsługa 17

Czyszczenie, konserwacja i przechowywanie 29

Transport 30

Przeglady i diagnozowanie problemów 31

Gwarancja i serwis 31

Deklaracja zgodności 32

Warunki gwarancji 34

Karta gwarancyjna 35

DANE TECHNICZNE

ROBOT DO KOSZENIA TRAWY
Typ, model	RLM400-S
Napięcie znamionowe	20 V DC
Prędkość obrotowa	3100 / min
Szerokość koszenia	160 mm
Wysokość koszenia	25 – 35 - 45 mm, 3 pozycje

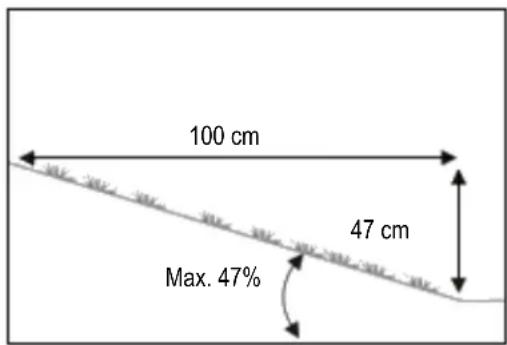

Maksymalne nachylenie	25° (47%)
Klasa ochronności elektrycznej	III
Maksymalna powierzchnia robocza	400 m2
Prędkość jazdy	0,34 m/s
Akumulator	20V, Li-Ion, 2000 mAh
Zmierzony poziom mocy akustycznej LWA	54,8 dB(A); K = 3 dB(A)
Gwarantowany poziom mocy akustycznej LWA	58 dB(A)
Poziom ciśnienia akustycznego LpA	34,8 dB(A); K = 3 dB(A)
Ochrona IP	IPX4
Masa (robot + akumulator)	6,65 kg
Ładowarka
Typ, model	SF-12
Napięcie zasilania i częstotliwość	220-240 VAC, 50/60 Hz
Prąd znamionowy	0,2A
Wydajność ładowarki
Napięcie ładowania	22 V DC
Klasa ochronności elektrycznej	II
Maksymalny prąd ładowania	1,2 A
Rok produkcji	2025

W skład urządzenia wchodzą:

• robot do koszenia trawy,
• stacja dokująca i 6 śrub mocujących stację,
• pałąk ochronny i 4 śruby do jego przykręcenia,
• zasilacz stacji ładującej,

• linka do oznaczania obszaru roboczego (100 m),

• szpilki do mocowania linki (100 szt.),

• kostka zaciskowa,
• noże 3 szt. i śruby 3 szt.,
• instrukcja obsługi, deklaracja zgodności WE, warunki gwarancji, karta gwarancyjna.

OPIS STRON GRAFICZNYCH I PIKTOGRAMÓW.

1. Uwaga! Niebezpieczeństwo. Zachowaj szczególną ostrożność. Ważne!
2. Przeczytaj instrukcję i przestrzegaj ostrzeżeń.
3. Sprzęt przechowuj poza zasięgiem dzieci.
4. Nie siadaj ani nie przewoź dzieci na robocie do koszenia trawy.
5. Uwaga! Trzymaj ręce i stopy z dala od wirujących elementów.
6. Przed rozpoczęciem pracy należy sprawdzić i oczyścić teren.
7. Niebezpieczeństwo zranienia przez wyrzucane przez pracujące urządzenie obiekty. Zachować dystans od osób postronnych min. 15 m.
8. Zachować bezpieczną odległość od budynków.
9. Nie wrzucać do ognia
10. Uwaga! Utrzymuj ręce i stopy z dala od ostrzy noża.
11. Robota można uruchomić po prawidłowym podłączeniu klucza bezpieczeństwa.
12. Druga klasa ochronności elektrycznej ładowarki.
13. Maksymalna temperatura otoczenia, przy jakiej urządzenie może bezpiecznie pracować.
14. Przed rozpoczęciem czyszczenia, naprawy lub kontroli urządzenia upewnij się, że ostrze i wszystkie części ruchome zatrzymały się.
15. Nie wrzucać do wody.
16. Nóż obraca się jeszcze chwilę po wyłączeniu robota. Nie podnoś ani nie przenoś robota, której nóż nie jest całkowicie zatrzymany.
17. Urządzenie nie może pracować podczas deszczu i dużej wilgotności powietrza.
18. Nie wyrzucaj urządzeń elektrycznych w postaci niesegregowanych odpadów komunalnych. Wszystkie zużyte już produkty elektryczne i elektroniczne muszą być składowane w specjalnie przeznaczonym do tego punkcie. To wymaganie ma zastosowanie we wszystkich krajach Unii Europejskiej. Takich produktów nie wolno umieszczać razem z nieposortowanymi odpadami komunalnymi. Przy wymianie starych urządzeń na nowe, detalista jest prawnie zobowiązany do odebrania starego urządzenia do zbycia przynajmniej bezpłatnie.

Inne oznaczenia na maszynie

Tabliczka znamionowa znajdująca się na robocie

Tabliczka z danymi na stacji dokującej

Tabliczka z danymi na ładowarce

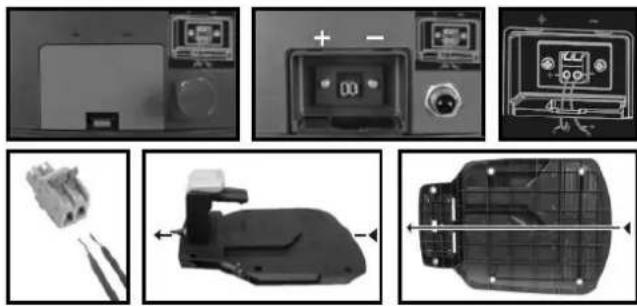

Zasady podpinania przewodu

Tabliczka znamionowa jest umieszczona na obudowie urządzenia. Informacje zawarte na tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności obsługowych.

Uwaga! Urządzenie nie będzie działać na trawnikach, pod którymi została rozłożona metalowa siatka na krety.

Niniejszą instrukcję należy traktować jako nieodłączną część urządzenia. Powinna ona być przechowywana w przewidzianym dla niej miejscu, tak aby była łatwo dostępna. Należy pamiętać, aby w przypadku odsprzedaży urządzenia lub jego przekazania innej osobie instrukcję tę przekazać nowemu właścicielowi lub użytkownikowi.

OGÓLNE PRZEPISY BEZPIECZEŃSTWA

Zasady bezpieczeństwa dla maszyn i urządzeń z silnikiem elektrycznym

Urządzenie uważa się za odpowiednie do użytkowania w krajach, w których występuje klimat umiarkowany, równomiernie wilgotny. Może być ono również użytkowane w innych krajach.

OSTRZEŻENIE!

√ Przeczytaj dokładnie instrukcję. Zapoznaj się z przepisami bezpieczeństwa dla urządzeń zasilanych elektrycznie oraz z układami sterowniczymi i prawidłowym użytkowaniem urządzenia.
√ Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.
√ Zachowaj niniejszą instrukcję, aby móc skorzystać z niej w przyszłości.
√ Niniejsze urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub osoby niemające doświadczenia lub znajomości urządzenia, chyba, że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania urządzenia, przekazaną przez osoby odpowiadające za ich bezpieczeństwo.
√ Nie pozwalaj obsługiwać urządzenia dzieciom, młodzieży do lat 16 i osobom niezapoznanym z instrukcją obsługi urządzenia.

Bezpieczeństwo w miejscu pracy

• W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek i złe oświetlenie przyczynia się do wypadków.
• Nie należy używać urządzenia zasilanego elektrycznie w środowiskach wybuchowych, tworzonych przez łatwo palne cieczne, gazy lub pyły. Urządzenie może wytwarzać iskry, które mogą zapalić pył lub opary.
• Nie należy dopuszczać dzieci i obserwatorów do miejsc, w których używa się urządzeń z silnikiem napędzanym elektrycznie. Rozproszenie uwagi może spowodować utratę kontroli nad urządzeniem. Sprzęt ogrodowy zasilany elektrycznie pozostawiać z dala od osób postronnych.
• Operator lub użytkownik jest odpowiedzialny za wypadki lub występujące zagrożenia wobec innych osób lub otoczenia.

Bezpieczeństwo elektryczne

Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mających przewód z żyłą uziemienia ochronnego. Brak przeróbek we wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.

• Należy unikać dotykania powierzchni uziemionych lub zwartych z masą, takich jak rury, ogrzewacze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.
• Nie należy narażać urządzeń zasilanych elektrycznie na działanie deszczu lub warunków wilgotnych. W przypadku przedostania się do elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.
• Nie należy nadwyrężać przewodów przyłączeniowych. Nigdy nie należy używać przewodu przyłączeniowego do przenoszenia, ciągnięcia sprzętu zasilanego elektrycznie lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z daleka od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub zapłatane przewody przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym.

• W przypadku, gdy elektronarzędzie używa się na zewnątrz pomieszczeń, przewody przyłączeniowe należy przedłużać przedłużaczami przeznaczonymi do pracy na zewnątrz pomieszczeń. Używanie takiego przedłużacza zmniejsza ryzyko porażenia prądem elektrycznym.

• Jako ochronę przed porażeniem przez napięcie zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym. Sprzęt należy zasilać poprzez urządzenie różnicowoprądowe o prądzie znamionowym nieprzekraczającym 30 mA.
  Uwaga: termin „urządzenie różnicowoprądowe (RCD)” można zastąpić terminem „wyłącznik prądu ziemnozwarciowego (GFCI)” lub „wyłącznik prądu upływowego (ELCB)”.

• Trzymać narzędzie elektryczne za izolowaną część obudowy, gdyż w czasie pracy część robocza może uszkodzić ukryty przewód elektryczny lub jego własny. Kontakt narzędzia z przewodem pod napięciem może doprowadzić do porażenia elektrycznego operatora.
• Przed przystąpieniem do pracy sprawdź przewód zasilający. Nie przystępuj do pracy, jeżeli przewód zasilający lub przedłużacz są przetarte, przecięte lub w inny sposób uszkodzone.
• Jeżeli podczas użytkowania przewód zasilający ulegnie uszkodzeniu należy wyłączyć urządzenie i wyciągnąć wtyczkę z gniazda sieciowego.
• Urządzenia pracujące w l klasie ochronności elektrycznej muszą być podłączone do instalacji elektrycznej z bolcem ochronnym. Takie rozwiązanie jest konieczne dla bezpieczeństwa użytkownika.

Bezpieczeństwo osobiste

• Należy być przewidującym, obserwować, co się robi i zachowywać rozsądek podczas pracy sprzętem o napędzie elektrycznym. Nie należy używać sprzętu, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.
• Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne. Używanie w odpowiednich warunkach wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy obrażenia osobiste.
• Należy unikać niezamierzonego rozruchu. Przed przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora należy upewnić się, że włącznik elektronarzędzia jest w pozycji wyłączony. Przed podniesieniem lub przenoszeniem urządzenia upewnij się, że przewód zasilający jest odłączony od sieci zasilającej a włącznik jest w pozycji: „wyłączony”. Przenoszenie sprzętu o napędzie elektrycznym z palcem na wyłączniku lub przyłączenie do sieci zasilającej przy załączonym włączniku może być przyczyną wypadku.
• Przed uruchomieniem elektronarzędzia należy usunąć wszystkie klucze. Pozostawienie klucza w obracającej się części elektronarzędzia może spowodować osobiste obrażenia.
• Nie należy wychyłać się za daleko. Należy cały czas stać pewnie i zachować równowagę. Umożliwi to lepszą kontrolę w sytuacjach nieprzewidywalnych.
• Należy odpowiednio się ubierać. Nie należy nosić luźnego ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria lub długie włosy mogą zostać zaczepione przez części ruchome.
• W czasie pracy należy trzymać narzędzie za dodatkowe uchwyty, jeśli narzędzie jest w nie wyposażone. Utrata kontroli nad narzędziem niesie ryzyko uszkodzenia ciała.

Pomimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

Użytkowanie i troska o sprzęt

• Nie należy narzędzia napędzanego elektrycznie przeciązać. Należy stosować narzędzie o mocy odpowiedniej do wykonywanej pracy. Właściwe elektronarzędzie umożliwia pracę lepszą i bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.
• Nie należy używać narzędzia o napędzie elektrycznym, jeżeli łącznik go nie załącza i nie wyłącza. Każde urządzenie, którego nie można załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.
• Należy odłączać wtyczkę ze źródła zasilania elektronarzędzia i/lub odłączyć akumulator przed wykonaniem każdej nastawy, wymiany części lub magazynowaniem. Takie zapobiegawcze środki bezpieczeństwa redukują ryzyko przypadkowego rozruchu elektronarzędzia.

• Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci. Nie należy pozwalać osobom niezaznajomionym z elektronarzędziem lub niniejszą instrukcją na używanie go. Narzędzia i sprzęt o napędzie elektrycznym są niebezpieczne w rękach nieprzeszkolonych użytkowników.

• Narzędzia o napędzie elektrycznym należy konserwować. Należy sprawdzać współosiowość lub zakleszczenie się części ruchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę elektronarzędzia. Jeżeli stwierdzi się uszkodzenia, należy elektronarzędzie przed użyciem naprawić. Przyczyną wielu wypadków jest niefachowy sposób naprawy i/lub konserwacji elektronarzędzia.

• Przed użyciem urządzenia należy wymienić wszystkie wadliwe oraz zużyte i uszkodzone części. Należy wymienić na nowe tabliczki ostrzegawcze umieszczone na urządzeniu, jeżeli stały się nieczytelne lub zostały uszkodzone.
• Naklejki ostrzegawcze i części zamienne można zamówić w serwisie firmy NAC, oraz u autoryzowanych dealerów.
• Narzędzie o napędzie elektrycznym, wyposażenie, narzędzia robocze itp. należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki i rodzaj pracy do wykonania. Używanie elektronarzędzia w sposób, do jakiego nie jest przewidziane, może być niebezpieczne.

Obsługa i eksploatacja sprzętu i elektronarzędzi bezprzewodowych

• Przed włożeniem akumulatorów do elektronarzędzia należy upewnić się, że jego włącznik/wyłącznik jest w pozycji „wyłączony”. Wkładanie akumulatorów do elektronarzędzia, gdy włącznik/wyłącznik jest w pozycji „włączony”, może stać się przyczyną poważnych urazów ciała.
• Należy używać wyłącznie ładowarki zalecanej przez producenta. Użycie ładowarki do ładowania innego typu akumulatorów może być przyczyną pożaru.
• Nigdy nie należy używać akumulatorów innych niż zalecane przez producenta. Użycie innych akumulatorów może być przyczyną poważnych obrażeń ciała lub pożaru.
• W czasie, gdy elektronarzędzie nie jest używane należy wyjąć z niego akumulator. Akumulator należy przechowywać z dala od metalowych przedmiotów takich jak: spinacze do papieru, monety, gwoździe, śruby itp., które mogą zewrzeć zaciski akumulatora. Zwarcie zacisków akumulatora może spowodować oparzenia lub pożar.
• W ekstremalnych warunkach z akumulatora może wydostać się ciecz. Bezwzględnie należy uniknąć z nią kontaktu. Jeżeli przypadkowo nastąpi zetknięcie z cieczą – należy natychmiast to miejsce przemyć wodą. Jeżeli ciecz trafi do oczu, należy niezwłocznie skontaktować się z lekarzem. Wydostająca się z akumulatora ciecz może spowodować podrażnienia lub oparzenia.
• UWAGA! Ładowarki i zasilacze do urządzeń akumulatorowych są przeznaczone do pracy wewnątrz pomieszczeń w suchym środowisku.
• Zabronione jest użytkowanie ładowarek i zasilaczy na zewnątrz pomieszczeń oraz w pomieszczeniach o dużej wilgotności takich jak łazienki czy piwnice.

Niebezpieczeństwo porażenia prądem i/lub uszkodzenia urządzenia.

Naprawa

W przypadku uszkodzenia urządzenia lub powstania nienormalnych drgań natychmiast przerwij pracę, wyciągnij wtyczkę z gniazda sieciowego. Przed przystąpieniem do dalszej pracy narzędzie napędzane elektrycznie należy naprawić. W przypadku braku niezbędnej wiedzy i uprawnień wykonanie niezbędnych napraw należy zlecić wyłącznie osobie wykwalifikowanej wykorzystującej wyłącznie oryginalne części zamienne, najlepiej specjalistycznemu serwisowi; zaleca się korzystanie z usług autoryzowanego serwisu firmy NAC. Zapewni to, że elektronarzędzie będzie nadal bezpieczne.

UWAGA:

Niebezpieczeństwo uduszenia się dzieci podczas zabawy z opakowaniem. Opakowanie należy przechowywać w miejscach niedostępnych dla dzieci.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA DLA ROBOTÓW DO KOSZENIA TRAWY ZASILANYCH AKUMULATOREM

OSTRZEŻENIE!

• Należy stosować się do wszystkich wskazówek bezpieczeństwa, instrukcji, opisów i danych, dostarczonych wraz z elektronarzędziem. Niestosowanie się do poniższych zaleceń może stwarzać niebezpieczeństwo porażenia prądem, pożaru i/lub ciężkich obrażeń ciała.

• Należy stosować tylko zalecany akumulator i ładowarkę.

• Akumulator należy zawsze utrzymywać z dala od źródła ognia. Nie wolno pozostawiać go na dłuższy czas w środowisku, w którym panuje wysoka temperatura (w miejscach nasłonecznionych, w pobliżu grzejników lub tam, gdzie temperatura przekracza 50°C).

• Należy unikać ładowania akumulatora w temperaturach poniżej 0°C.
• Ładowarka dostarczona wraz ze sprzętem jest przeznaczona do współpracy tylko z tym produktem. Nie wolno jej stosować do innych celów.
• Nie wolno wkładać jakichkolwiek przedmiotów metalowych do ładowarki.
• Do czyszczenia robota należy stosować miękką, suchą tkaninę. Nigdy nie wolno stosować jakiegokolwiek detergentu lub alkoholu.
• Przed przystąpieniem do czyszczenia ładowarki należy ją odłączyć od sieci.
• Nie należy używać osprzętu, który nie jest przewidziany i polecany przez producenta specjalnie do tego urządzenia. Fakt, że osprzęt daje się zamontować, nie jest gwarantem bezpiecznego użycia.
• W pobliżu pracującego robota należy używać środków ochrony indywidualnej: okularów lub gogli ochronnych, rękawic ochronnych, obuwia ochronnego i odzieży ochronnej. Należy używać ochronników słuchu. Oddziaływanie hałasu przez dłuższy okres może doprowadzić do utraty słuchu.
• Należy regularnie czyścić szczeliny wentylacyjne sprzętu. Dmuchawa silnika wciaga kurz do obudowy, a duże nagromadzenie pyłu metalowego może spowodować zagrożenie elektryczne.
• Nie należy używać urządzenia w pobliżu materiałów łatwopalnych. Iskry mogą spowodować ich zapłon.
• Uwaga na ostre krawędzie noży. Noże obracają się jeszcze po wyłączeniu silnika.
• Można korzystać tylko z robota w dobrym stanie technicznym, w razie potrzeby wykonać niezbędne czynności lub skontaktować się z serwisem. Zaleca się korzystanie z usług autoryzowanego serwisu firmy NAC.
• Przed każdym uruchomieniem należy sprawdzić, czy:

— urządzenie jest zmontowane zgodnie z instrukcją;
— narzędzie tnące i cały zespół tnący (nóż maszyny, elementy mocujące, obudowa zespołu tnącego) są w dobrym stanie technicznym; należy regularnie sprawdzać ich zamocowanie, uszkodzenia oraz zużycie (zagłębienia lub pęknięcia);
— urządzenia zabezpieczające (np. osłona, obudowa, uchwyt do przenoszenia, dźwignie i włączniki) są w dobrym stanie technicznym i prawidłowo działają.

• Nie wolno włączać robota, jeżeli nóż nie jest prawidłowo zamontowany. Niebezpieczeństwo powstania niebezpiecznych wibracji!
• Narzędzia tnące powinny być ostre i czyste. Odpowiednie utrzymywanie ostrych krawędzi narzędzi tnących zmniejsza prawdopodobieństwo zakleszczenia i ułatwia obsługę.
• Przed regulacją, czyszczeniem, konserwacją wyłączyć urządzenie i wyjąć akumulator,
• Nie koś, gdy inne osoby, szczególnie dzieci lub zwierzęta, są w pobliżu.
• Nie uruchamiaj uszkodzonego robota do koszenia trawy.
• Nie dotykaj noży zanim sprzęt nie zostanie wyłączony i noże całkowicie nie zatrzymają się.
• Nie podnos ani nie przenos urządzenia z włączonym silnikiem (pomimo zabezpieczenia wyłączającego silnik, gdy robot zostanie uniesiony, przed uniesieniem robota naciśnij przycisk „STOP” i wyłącz robota włącznikiem).
• Wyłącz robota i wyjmij akumulator, gdy:

— pozostawiasz sprzęt bez dozoru,
— przed regulacja,
— przed sprawdzaniem, czyszczeniem lub naprawą urządzenia,
— po uderzeniu obcym przedmiotem,
— przed czyszczeniem wylotu,
— w przypadku powstania nienormalnych drgań.

Przygotowanie

• Przebywając w pobliżu robota zawsze noś solidne obuwie i długie spodnie, nie obsługuj urządzenia z bosą stopą lub w sandałach.
• Sprawdź dokładnie teren, na którym urządzenie będzie pracować i usuń wszystkie kamienie, gałęzie, druty, kości i inne obce przedmioty.

• W wysokiej trawie można nie zauważyć przeszkód (np. pniaków, korzeni), dlatego przed rozpoczęciem pracy z użyciem urządzenia należy oznakować wszystkie przeszkody ukryte w trawie, których nie można usunąć.

• Przed użyciem zawsze sprawdź, czy noże, śruby i zespół noży nie są zużyte lub uszkodzone. Wymień zużyte lub uszkodzone noże i śruby parami, w celu zachowania wyważenia.

• W przypadku urządzeń wielonożowych zachowaj ostrożność, gdyż obrót jednego noża może spowodować obroty innych noży.

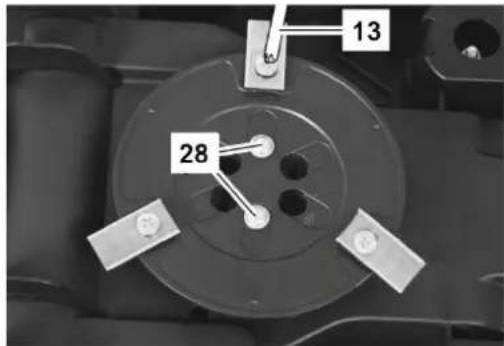

Wymiana noży

• Aby zapewnić robotowi do koszenia trawy optymalne warunki pracy nóż maszyny powinien być naostrzony. W tym celu należy kontrolować stan noży i w razie potrzeby wymieniać je.
• Bezpiecznie jest zlecić wymianę noży autoryzowanemu serwisowi firmy NAC. Jest to ustuga odpłatna.
• Przed przystąpieniem do wymiany ostrzy w robocie należy wyłączyć, wymontować akumulator i odkręcić noże.

Użytkowanie

• Aby uniknąć niezamierzonego kontaktu z robotem koś tylko w świetle dziennym lub przy dobrym oświetleniu sztucznym.
• Nie używaj roboła podczas deszczu, zwłaszcza podczas burzy. Unikaj koszenia mokrej trawy.
• Podczas obsługi robota upewnij się, że twoje nogi na pochyłości stoją pewnie.
• Chodź, nigdy nie biegaj. Pamiętaj by zachować pewną, bezpieczną pozycję.
• Zachowaj szczególną ostrożność w pobliżu robota przy zmianie kierunku jazdy.
• Nie włączaj i nie używaj roboła na nadmiernie pochylonych zboczach.
• Wyłącz urządzenie, jeśli ma być przechylane lub podczas przemieszczania go po innych niż trawiaste powierzchniach i gdy jest transportowane do miejsca koszenia i z powrotem.
• Przed transportem robota do koszenia trawy należy wyjąć akumulator. Uwaga: Nie dotyczy robotów z wbudowanym akumulatorem.
• Nie używaj urządzenia z uszkodzonymi osłonami lub obudowami oraz bez urządzenia zabezpieczającego, np. dołączonych osłon i/lub pojemników na trawę.
• Uruchamiaj urządzenia zgodnie z instrukcją, zwracając uwagę, czy stopy są z dala od noży.
• Nie uruchamiaj robota do koszenia trawy, gdy jest on przechylony.
• Nie trzymaj rąk i stóp w pobliżu obracających się części.
• Na wypadek ulewnego deszczu lub gradu robot powinien być przechowywany pod zadaszeniem.

UWAGA: Ładowarkę do urządzenia należy użytkować wewnątrz pomieszczeń, w miejscu zadaszonym lub zabezpieczonym wpływem warunków atmosferycznych. Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków pieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów.

INFORMACJA O WPŁYWIE NA ZDROWIE SUBSTANCJI ZNAJDUJĄCYCH SIĘ WEWNĄTRZ URZĄDZENIA

W urządzeniu znajduje się niewielka ilość smaru i/lub oleju, a więc substancja potencjalnie niebezpieczna dla zdrowia.

Przy kontakcie mieszaniny z oczami może wystąpić niewielkiego stopnia podrażnienie oczu (zaczerwienienie spojówek). Zaleca się spłukanie substancji ciepłą wodą.

Kontakt ze skórą może czasami spowodować zaczerwienienie, podrażnienie i wysuszenie skóry szczególnie podczas długotrwałego kontaktu. Zaleca się zmycie substancji ciepłą woda.

Połknięcie smaru może spowodować objawy podrażnienia błon śluzowych przewodu pokarmowego (nudności, wymioty, biegunka, bóle brzucha).

Wskazania dotyczące wszelkiej natychmiastowej pomocy lekarskiej i szczególnego postępowania z poszkodowanym: decyzję o sposobie postępowania ratunkowego podejmuje lekarz po dokładnej ocenie stanu poszkodowanego. Leczenie objawowe.

INFORMACJA O WPŁYWIE NA ŚRODOWISKO SUBSTANCJI ZNAJDUJĄCYCH SIĘ WEWNĄTRZ URZĄDZENIA

Substancje i części składowe urządzenia mogą być niebezpieczne dla środowiska.

INFORMACJA O SYSTEMIE ZBIERANIA ZUŻYTEGO SPRZĘTU ELEKTRYCZNEGO I ELEKTRONICZNEGO ORAZ ROLI GOSPODARSTWA DOMOWEGO

1. Każdy Klient może zostawić zużyty sprzęt w sklepie, w którym zakupił nowe urządzenie, ponieważ sklep ma obowiązek nieodpłatnego przyjęcia starego sprzętu, jeśli zostanie w nim zakupiony nowy sprzęt tego samego rodzaju i pełniący tą samą funkcję.
2. Każdy Klient może oddać zużyty sprzęt elektryczny i elektroniczny w miejscu dostawy.
   W świetle obowiązujących przepisów dystrybutor, dostarczając nabywcy (Klientowi) sprzęt przeznaczony dla gospodarstw domowych, zobowiązany jest do nieodpłatnego odbioru zużytego sprzętu pochodzącego z gospodarstw domowych w miejscu dostawy tego sprzętu, o ile zużyty sprzęt jest tego samego rodzaju i pełnił te same funkcje, co sprzęt dostarczony.
3. Każdy Klient może zostawić zużyty sprzęt w dużym markecie bez konieczności kupowania nowego.
   Zgodnie z obowiązującymi przepisami sklepy o powierzchni sprzedaży sprzętu przeznaczonego dla gospodarstw domowych wynoszącej min. 400 m², są zobowiązane do nieodpłatnego przyjęcia w tej jednostce lub w jej bezpośredniej bliskości zużytego sprzętu pochodzącego z gospodarstw domowych, którego żaden z zewnętrznych wymiarów nie przekracza 25 cm, bez konieczności zakupu nowego sprzętu przeznaczonego dla gospodarstw domowych.
4. Każdy Klient może odnieść zużyty sprzęt do punktu zbierania. Informację o najbliższej lokalizacji znajdziecie Państwo na gminnej stronie internetowej lub tablicy ogłoszeń Urzędu Miasta.
5. Jeżeli zdecydują się Państwo na naprawę sprzętu w punkcie serwisowym i naprawa sprzętu jest nieopłacalna lub niemożliwa ze względów technicznych, serwis jest zobowiązany do nieodpłatnego przyjęcia tego urządzenia.
6. Gospodarstwo domowe spełnia bardzo ważną rolę w przyczynianiu się do ponownego użycia i odzysku zużytego sprzętu. Odpowiednie postępowanie ze zużytym sprzętem zapobiega potencjalnym negatywnym konsekwencjom dla środowiska naturalnego oraz ludzkiego zdrowia.

Zebrany w powyższy sposób sprzęt trafia do specjalistycznych zakładów przetwarzania, gdzie w pierwszej kolejności zostaną usunięte z niego składniki niebezpieczne. Pozostałe elementy zostaną poddane procesom odzysku i recyklingu. Każde urządzenie zasilane prądem lub bateriami powinno być oznakowane symbolem przekreślonego kosza:

Symbol przekreślonego kosza na śmieci umieszczony na sprzęcie, opakowaniu lub dokumentach do niego dołączonych oznacza, że produktu nie wolno wyrzucać łącznie z innymi odpadami. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu właściwego jego przetworzenia. Oznakowanie oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r.

Nie wolno wyrzucać zużytego sprzętu łącznie z innymi odpadami!

Grożą za to kary pieniężne.

Odpowiednie postępowanie ze zużytym sprzętem zapobiega potencjalnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia.

Jednocześnie oszczędzamy naturalne zasoby naszej Ziemi wykorzystując powtórnie surowce uzyskane z przetwarzania sprzętu.

BEZPIECZEŃSTWO I ODPOWIEDZIALNOŚĆ PRODUCENTA

Każde użycie robota niezgodne z opisem zawartym w niniejszej instrukcji jest uznane za niewłaściwe i producent nie odpowiada za uszkodzenia i szkody wynikające z takiego postępowania.

Poprawne użytkowanie obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw.

W celu zapobieżenia wypadkom wszelkie zasady bezpiecznego użytkowania i unikania zagrożeń muszą być przestrzegane.

Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika mogą wpłynąć na bezpieczeństwo użytkowania maszyny i zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

RYZYKO RESZTKOWE

Pomimo tego, że producent ponosi odpowiedzialność za konstrukcję urządzenia eliminującą niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie. Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:

• użytkowanie urządzenia przez dzieci,
• używanie urządzenia do innych celów niż opisane w instrukcji obsługi,
• gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu,
• używanie urządzenia przez osoby niezapoznane z instrukcją obsługi,
• używanie urządzenia bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego stopy,
• używanie urządzenia z uszkodzonymi osłonami lub obudową oraz bez właściwie zamontowanych urządzeń zabezpieczających.

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być wyeliminowane. Istnieje ryzyko w przypadku niedostosowania się do powyższych zaleceń.

ZASTOSOWANIE

Urządzenie jest przeznaczone wyłącznie do koszenia trawników zgodnie z opisem i zasadami bezpieczeństwa zawartymi w niniejszej instrukcji użytkowania. Inne zastosowanie może być niebezpieczne dla użytkowników i może być przyczyną uszkodzenia sprzętu.

Maszyny nie należy stosować między innymi do:

• zbierania liści czy oczyszczania terenu z suchych roślin,
• wyrównywania kretowisk,
• przycinania krzewów,
• rozdrabniania gałęzi.

PRZED PIERWSZYM URUCHOMIENIEM

Zapoznaj się z niniejszą instrukcją obsługi oraz budową urządzenia.

Upewnij się, że napięcie w sieci elektrycznej jest zgodne z napięciem zalecanym na tabliczce znamionowej ładowarki.

Budowa i opis robota do koszenia trawy

1. Obudowa robota
2. Panel sterowania
3. Przycisk STOP
4. Stacja ładująca
5. Podstawa stacji ładującej
6. Jednostka ładowania
7. Zaciski ładowania
8. Wskaźnik strefy roboczej
9. Wtyczka ładowarki
10. Zasilacz
11. Zderzak stacji ładującej

12. Klucz

13. Wkręty do mocowania jednostki ładowania

14. Przycisk potwierdzania ustawienia OK

15. Paliki do mocowania przewodu ograniczającego

16. Wkręty do mocowania stacji ładującej
17. Klucz
18. Kostka zaciskowa
19. Ostrza tnące
20. Šruby
21. Wskaźnik poziomu naładowania
22. Przycisk WŁĄCZ/WYŁĄCZ
23. Przycisk harmonogramu
24. Przycisk START
25. Przycisk stacji ładowania (Przycisk DOM)
26. Przycisk OK
27. Diody LED

Rys. 1

Planowanie

Szkic obszaru roboczego

Aby robot kosił pożądany obszar - musisz oznaczyć ten obszar za pomocą przewodu do oznaczania obszaru roboczego.

Przed rozpoczęciem zalecane jest wykonanie szkicu obszaru pracy robota i "przeszkód", które robot powinien omijać.

Obszar, w którym robot ma pracować powinien być oznaczony przewodem ograniczającym.

Obiekty, które robot powinien omijać powinny być również oznaczone.

Robot podczas pracy cały czas musi wykrywać obecność przewodu ograniczającego, aby nie stracić sygnału.

Jeśli w sąsiedztwie pracuje inny robot do koszenia trawy, ważne jest, aby odległość pomiędzy obszarami ich pracy wynosiła co najmniej 1 m, aby uniknąć interferencji między sygnałami przewodowymi.

Ponadto ważne jest, aby zainstalować stację dokującą w odległości co najmniej 10 m od przewodu granicznego drugiego roboła.

Aby uniknąć problemów w przyszłości, należy uważnie śledzić szkic, aby prawidłowo ułożyć przewód ograniczający.

Przykładowy szkic obszaru roboczego zamieszczono na Rys. 2.

Zwróć uwagę na fakt, że przewód do oznaczenia obszaru roboczego 11 (Rys. 1) nie jest nigdzie przerwany. Jest to ważne, gdyż jeżeli przewód nie będzie miał ciągłości elektrycznej, robot nie rozpocznie pracy. Na poniższym szkicu podano też minimalne odległości przewodu od obiektów.

Rys. 2

Zalecany i maksymalny obszar roboczy

Konstrukcja robota pozwala na obsługę trawników o powierzchni od 50 m² do 400 m².

Przygotowanie obszaru roboczego

Rozlóż zawartość opakowania na trawie w pobliżu miejsca, gdzie masz zamiar umieścić stację dokującą.

Pozycjonowanie stacji dokującej

Zacznij od umieszczenia stacji dokującej tak na szkicu, jak i w swoim ogrodzie w rozsądnej odległości od gniazda zasilania.

Stacja dokująca musi być umieszczona na solidnej, płaskiej powierzchni.

Unikaj umieszczania stacji dokującej:

• w rogu trawnika,
• w nisko położonych miejscach, gdzie stacja dokująca lub robot mogą zostać uszkodzone przez kałuże,
• na zboczu,
• pod wysokim drzewem, ze względu na ryzyko wyładowania atmosferycznego.

Ważne! Stacja dokująca oraz przewody nie mogą być mokre lub zawilgocone. Wilgotne przewody zasilające mogą być przyczyną porażenia prądem elektrycznym.

Pozostaw 2 m wolnej przestrzeni bez przeszkód przed stacją dokującą, aby zapewnić robotowi możliwość bezproblemowego powrotu do stacji dokującej. Wymagana jest wolna przestrzeń 1 m za stacją dokującą.


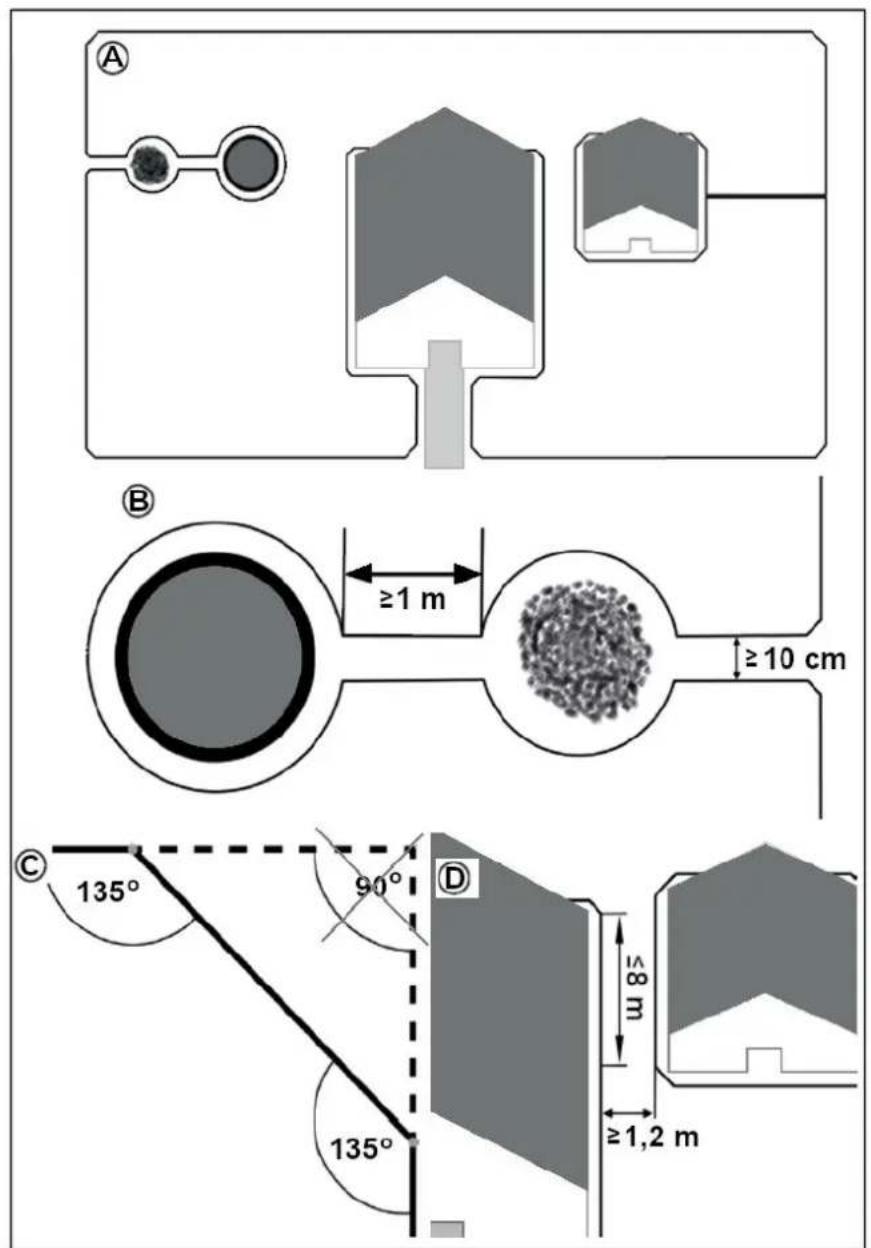

Zasady układania przewodu ograniczającego

• Umieścić przewód graniczny wokół trawnika.
• Przy pierwszej instalacji zaleca się oznaczenie obszaru trawnika za pomocą haczyków na wypadek konieczności dokonania późniejszych korekt.
• Przewód należy zakopać w ziemi maksymalnie do 5 cm głębokości.
• Przewód ograniczający musi być podłączony bez przerw i skrzyżowań. Przewód dołączony do kompletu ma długość 100 m.
• Odległość pomiędzy palikami do mocowania linki ograniczającej musi być mniejsza niż 1 m.

• Nigdy nie należy robić naroży prostopadłych (90°). Rogi muszą być rozwarte, rekomendowany kąt rozwarcia to min. 135° (Rys. 2).
• Kosiarka przekracza przewód graniczny o około 20-30 cm, zanim wróci i poszuka nowej ścieżki, w związku z czym przewód ograniczający musi znajdować się w odległości 35 cm od granicy trawnika.

Zrób wyspy okrążając przeszkody, np. rabaty kwiatowe, linką do wyznaczania obszaru roboczego, jeśli nie chcesz, by robot nie kosił w tym obszarze. Przewód wchodzący i wychodzący muszą znajdować się maksymalnie 5 mm od siebie.

• Obszar trawnika musi być wyznaczony jako pojedynczy, zamknięty obszar. (Obszar A na Rys. 2)
• Wszelkie równoległe przewody graniczne w odległości co najmniej 10 cm są uznawane za przeszkodę przez kosiarkę i omijane. (B na Rys. 2)

• Wszelkie równoległe przewody graniczne znajdujące się w odległości 5 mm lub mniejszej nie są wykrywane przez kosiarkę i są pomijane.

• Jeśli w obszarze pracy robota znajdują się kamienie, przenieś je lub oznacz używając linki do oznaczania obszaru roboczego, zwłaszcza, jeśli kamień ma nachyloną powierzchnię, na którą robot może przypadkowo wjechać.

• Kosiarka wykrywa skały wyższe niż 10 cm jako normalne przeszkody. Zaleca się użycie przewodu granicznego do obramowania skał.
• Jeśli masz drzewa z korzeniami wyrastającymi z ziemi, obszary te powinny być również otoczone.
• Należy zachować odległość co najmniej 1 m między przeszkodami granicznymi. Przeszkody graniczne, które nie spełniają tej minimalnej odległości, stanowią pojedynczą przeszkodę.

• Jeśli drogi dojazdowe lub ogrodowe znajdują się na poziomie trawnika i są pokryte trawą, robot do koszenia trawy może z łatwością na nich pracować.
• Jeśli droga dojazdowa jest pokryta żwirem lub keramzytem robot nie może pracować w tym obszarze. W takim przypadku potrzebna jest odległość 30 cm między przewodem do oznaczania obszaru roboczego a drogą.
• Robot do koszenia trawy może pracować na zboczach o nachyleniu do 25° (47%).
• Jeśli powierzchnia staje się bardziej stroma, robot ma czujnik, który zatrzyma jego pracę.

Uwaga! Należy upewnić się, że zachowana jest odległość co najmniej 30 cm między przewodem granicznym a przeszkodą boczu w góre oraz co najmniej 40 cm na zboczu w dół.

• Stawy i baseny powinny być ograniczone przewodem granicznym, jeśli to możliwe, lub zaprojektowane tak, aby nie było możliwości wjechania robota do wody. Może to poważnie uszkodzić elektronikę urządzenia. Wymagana minimalna odległość przewodu od wody to 70 cm.
• Wąskie przejścia na ogrodzonym obszarze trawnika powinny mieć co najmniej 1,2 m szerokości i nie więcej niż 8 m długości. Szerokość 1,2 m odnosi się do odległości przewodu granicznego. Przewód graniczny jest przecinany przez kosiarkę w odległości 0,2 m z obu stron podczas koszenia.

Uwaga! Zapas przewodu obwodowego musi być bezwzględnie odcięty. Zwinięty przewód obwodowy w pobliżu stacji ącej lub pod stacją spowoduje nieprawidłowe działanie robota koszącego.

Obliczanie pochylenia

Jeśli chcemy obliczyć pochylenie należy zastosować wzór z przykładu Rys. 8.

Rys. 8

Instalacja

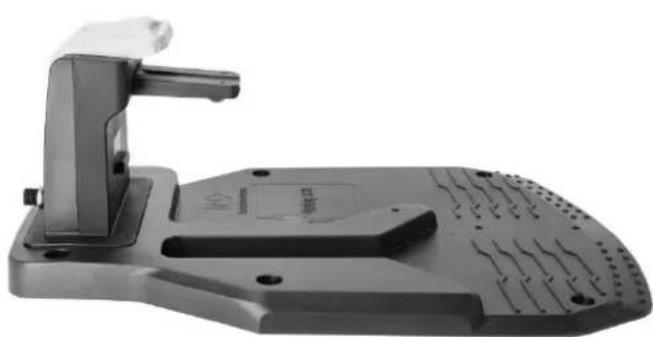

Montaż stacji dokującej

Stacja ładowania 4 (Rys. 1) składa się z jednostki ładującej 6 (Rys. 9) i podstawy 5 (Rys. 9).

• Umieść jednostkę ładująca 6 (Rys. 9) dwoma zaczepami na podstawie stacji ładującej 5 (Rys. 9).
• Dociśnij jednostkę ładującą tak, aby została mocno osadzona na podstawie i przymocuj od dołu za pomocą czterech śrub 12 (Rys. 9).
• Stacja ładująca może być nachylona maksymalnie 8 cm w tył i 2 cm w przód.

Rys. 9

UWAGA! Po ustawieniu stacji ładującej upewnij się, że stacja ładująca jest umieszczona w odpowiedniej odległości od stawów, basenów i schodów. Zaleca się zainstalowanie zadaszenia nad stacją ładująca, aby zabezpieczyć ją przed uszkodzeniami spowodowanymi warunkami atmosferycznymi.

Przygotuj materiały i akcesoria:

• Wyznacz obszar roboczy przy pomocy linki oraz miarki.
• Dalej będziesz potrzebować: młotka, szczypiec, klucza do przykręcenia stacji dokującej oraz nasadki.

Przygotuj trawnik:

Podczas wyznaczania obszaru roboczego trawa nie powinna być wyższa niż 60 mm. Jeśli trawa jest wyższa, zaleca się skosić trawnik

najpierw zwykłą kosiarką. Następnie można ułożyć przewód jak najbliżej ziemi, co uniemożliwi robotowi przecięcie przewodu a ludzie nie będą się o niego potykać. Po niedługim czasie trawa zarośnie wokół przewodu tak, że nie będzie zauważalny.

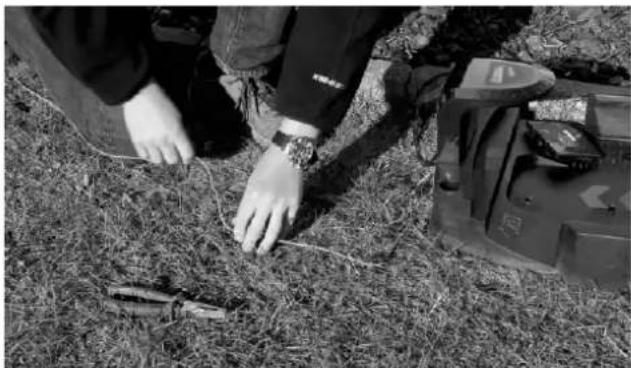

Położ przewód do oznaczania obszaru roboczego:

Umieść stację dokującą robota na wyznaczonym miejscu i włóż kolek startowy (Rys. 11). Uważaj, aby zarezerwować dodatkowe 0,5-1 m przewodu do ostatecznej instalacji stacji dokującej.

Położ przewody luźno wokół obszaru roboczego w ogrodzie według twojego szkicu.

Teraz możesz zacząć wstawiać paliki. Użyj miarki lub kartonowego przymiaru do zachowania żądanej odległość od krawędzi (35 cm) (Rys. 11).

Odległość między palikami nie może być mniejsza niż 1 m. Zalecamy gęstsze ułożenie palików w narożnikach trawnika. Przypominamy, że kąt musi być większy niż 90°. Kąt optymalny to 135°.

Po ułożeniu całej linki oznaczającej obszar pracy robota ostatni odcinek ułoż przy stacji roboczej pamiętając o pozostawieniu 0,5-1 m zapasu.

Podłączenie stacji dokującej:

Przytnij końca przewodu ograniczającego obszar roboczy tak, by podłączenie przewodu do stacji dokującej nie sprawiało problemów. Zdejmij izolację (Rys. 13) na długości około 1-1,5 cm z obu końców przewodu.

Poprowadź koniec przewodu ograniczającego dochodzący do stacji ładowania od tyłu przez wpust pod podstawą.

Rys. 13

Zaciśnij końca przewodu ograniczającego we wtykach kostki zaciskowej 18 (Rys. 1): koniec przewodu ograniczającego przebiegającego w przód w prawym wtyku kostki zaciskowej 18 (Rys. 1), zaś koniec przewodu ograniczającego przebiegającego w tył w lewym wtyku kostki zaciskowej.

Zdejmij osłonę i wetknij kostkę zaciskową w gniazda wtykowe oznaczone jako +/- na stacji ładowania. Ponownie założ osłonę na jednostkę ładowania.

Zdejmij osłonę wtyczki ładowania 9 (Rys. 1) z jednostki ładowania, podłącz wtyczkę ładowania do zasilacza 10 (Rys. 1), a następnie podłącz wtyczkę ładowania do przyłącza na stacji ładowania. Podłącz zasilacz do źródła zasilania elektrycznego.

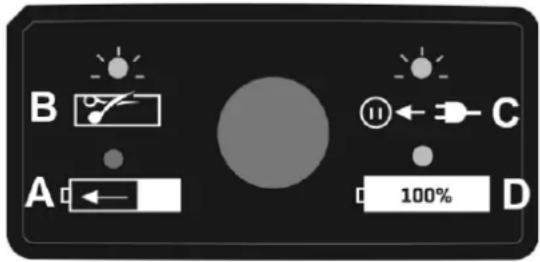

Jeżeli kontrolka Led na jednostce ładowania świeci ciągle na zielono, oznacza to prawidłowe podłączenie przewodu ograniczającego ze stacją ładowania.

Zamocuj zderzak 11 (Rys. 1) z boku podstawy stacji ładującej w obrębie wyznaczonej powierzchni trawnika i przykręć stację ładującą do ziemi za pomocą wkrętów do mocowania stacji dokującej 16 (Rys. 1) przy użyciu załączonego klucza z gniazdem sześciokątnym. UWAGA! Wskaźnik strefy roboczej 8 (Rys. 1) stacji ładowania musi znajdować się w obrębie wyznaczonej powierzchni trawnika. UWAGA! Jeżeli zdecydujemy się zakopać linkę w ziemi, głębokość musi być mniejsza niż 2 cm i nie większa niż 5 cm.

OBSŁUGA

Obsługa urządzenia nie powinna sprawiać trudności, trzeba jednak przestrzegać zasad bezpieczeństwa.

Ładowanie akumulatora

Dostarczony akumulator został tylko częściowo naładowany, aby uniknąć możliwych problemów należy go naładować przed użyciem.

UWAGA! Akumulatory nie osiągają stanu pełnego naładowania podczas pierwszego ładowania. Wymaganych jest kilka cykli (ładowanie i rozładowanie) do osiągnięcia pełnej sprawności akumulatora. Akumulator może być ciepły podczas ładowania, jest to zjawisko normalne.

Nie należy umieszczać ładowarki w obszarze bardzo wysokich lub niskich temperatur, najodpowiedniejsza będzie temperatura pokojowa.

W celu pierwszego naładowania akumulatora umieść robota w stacji ładującej (Rys. 14) tak, aby styki stacji dokującej dotykały styków robota (Rys. 15).

Testowanie stacji dokującej

Podłącz przewód ładowarki do stacji dokującej, a następnie do gniazdka elektrycznego.

Włącz robot przyciskiem START. Gdy robot jest zainstalowany w stacji dokującej i rozpoczyna ładowanie, wskaźnik LED miga na czerwono (A Rys. 16).

Gdy akumulator robota jest w pełni naładowany, wskaźnik LED przestaje migać i świeci się na zielono. (D Rys. 16)

Jeśli dioda LED robota miga na zielono, należy sprawdzić podłączenie lub ewentualne uszkodzenie linki granicznej. (B i C Rys. 16)

Rys. 16

Uwaga: Jeśli akumulator nie ładuje się, należy sprawdzić kontakt styków robota i stacji dokującej (Rys. 15). W razie potrzeby przeczyścić styki.

Zaleca się czyszczenie styków robota i stacji dokującej raz w tygodniu szorstką szmatką, a w razie potrzeby papierem ściernym o gradacji min. 1200.

UWAGA! Ładowarka musi być zawsze przechowywana w suchym miejscu.

UWAGA! Robot koszący nie może być używany, dopóki instalacja nie została zakończona i akumulator nie został w pełni naładowany.

Obsługa robota

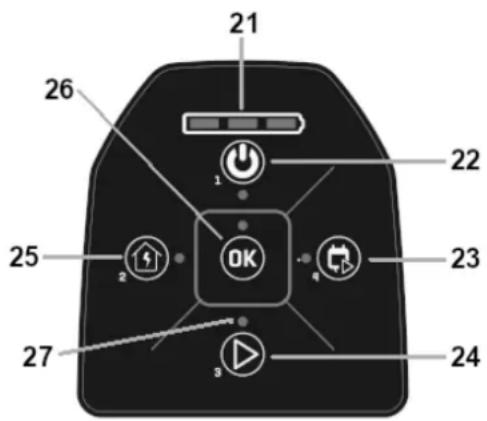

Panel sterowania (Rys. 17)

21 – wskaźnik poziomu naładowania

22 – przycisk WŁĄCZ/WYŁĄCZ (1)

23 – przycisk harmonogramu (4)

24 – przycisk włącznika START (3)

25 – przycisk powrotu do stacji dokującej DOM (2)

26 – przycisk potwierdzania ustawienia OK

27 - diody LED

Rys. 17

Przycisk		Opis	Funkcja	Przycisk do wprowadzania kolejnych cyfr kodu PIN
		Przycisk WŁĄCZ/WYŁĄCZ (22)	Włączanie/wyłączanie urządzenia.	1
		Przycisk powrotu do stacji dokującej DOM (25)	Robot powraca do stacji ładującej.	2
		Przycisk włącznika START (24)	Urządzenie uruchamia się (ręczny tryb pracy).	3
		Przycisk harmonogramu (23)	Urządzenie uruchamia się. / Ustalenie punktu początkowego.	4
		Przycisk potwierdzania ustawienia OK (26)	Potwierdzenie wprowadzonych danych.
		LED (27)	LED świeci się.
		LED (27)	LED miga.

Wyświetlacz LED pokazujący status urządzenia

Wskazanie diod LED na panelu	Znaczenie	Wskazanie diod LED na panelu	Znaczenie
	Harmonogram pracy jest aktywny		Urządzenie uruchamia się (ręczny tryb pracy)
	Powrót do stacji ładowania		Wprowadzenie kodu PIN
	Połączenie z aplikacją		Potwierdź wejście – Połączenie z aplikacją
	Oczekwanie na instrukcję		Bład
	Niewłaściwy kod PIN		Potwierdzanie wprowadzonych danych.

Uruchomienie

1. Wciśnij i przytrzymaj przycisk WŁĄCZ/WYŁĄCZ na 3 sekundy. Wyświetlacz LED prezentujący status urządzenia
   przełączy się na „Wprowadzanie kodu PIN”

2. Wprowadź kod PIN. Wyświetlacz LED prezentujący status urządzenia przełączy się na „Oczekiwanie na instrukcje”

Wprowadzanie kodu PIN

Urządzenie wymaga jednorazowego wprowadzenia kodu PIN po każdym jego włączeniu.

1. Włącz urządzenie. Wyświetlacz LED prezentujący status urządzenia przełączy się na „Wprowadzanie kodu PIN”
2. Wprowadź własny kod PIN wciskając odpowiednie przyciski (27 Rys. 17).
3. W przypadku, gdy urządzenie jest uruchamiane po raz pierwszy, wprowadź kod fabryczny 1234.
4. Wyświetlacz LED prezentujący status urządzenia przełączy się na „Oczekiwanie na instrukcje”

Wprowadzenie błędnego kodu PIN:

1. Na wyświetlaczu LED pojawi się komunikat „Niewłaściwy kod PIN”

1. Odczekaj 5 sekund. Na wyświetlaczu LED pojawi się komunikat „Wprowadzanie kodu PIN”

1. Ponownie wprowadź kod PIN.

Wyłączanie robota

1. Robot zatrzymuje się, jeśli:

• naciśnięty zostanie przycisk STOP 3 (Rys. 1),
- traci sygnał przewodu granicznego i nie odnajduje go w ciągu 5 minut,
- przekracza przewód graniczny podczas koszenia,
- utknie między przeszkodami i potrzebuje więcej niż 10 sekund, aby znaleźć wyjście,
- jest podniesiony.

1. Wcisnąć i przytrzymać przycisk WŁĄCZ/WYŁĄCZ

na 3 sekundy. Wyświetlacz LED prezentujący status urządzenia

przełączy się na „Potwierdzanie wprowadzonych danych”

1. Wcisnąć przycisk OK OK. Urządzenie wyłącza się.

Przerywanie pracy

1. Aby zatrzymać urządzenie podczas pacy, należy wcisnąć przycisk STOP 3 (Rys. 1). Wyświetlacz LED prezentujący status

urządzenia przełączy się na „Oczekiwanie na instrukcje”

1. Urządzenie jest jeszcze włączone, ale noże zatrzymały się. Wyłącz urządzenie lub pozwól mu przełączyć się w tryb czuwania.

Uruchamianie urządzenia za pomocą przycisku harmonogramu / Ustalanie punktu początkowego

Fabrycznie ustawiony cykl pracy wynosi 8 godzin. Cykl ten składa się z dwóch faz: czasu koszenia i czasu ładowania. Rzeczywisty czas koszenia zależy od kilku czynników: rodzaju trawy, warunków jej wzrostu, wilgotności powietrza oraz równości strefy roboczej.

Czas rozpoczęcia pracy można ustawić ręcznie po wciśnięciu przycisku harmonogramu.

1. Włączyć urządzenie i wprowadzić kod PIN.

2. Wcisnąć przycisk harmonogramu 📋. Wyświetlacz LED prezentujący status urządzenia przełączy się na „Harmonogram

aktywny". Urządzenie uruchamia się z opóźnieniem, pracuje w czasie pracy i powraca do stacji ładującej.

Uruchamianie urządzenia za pomocą przycisku START

W takim przypadku urządzenie uruchamiane jest poza harmonogramem.

1. Włączyć urządzenie wciskając i przytrzymując przycisk WŁĄCZ/WYŁĄCZ na 3 sekundy. Wyświetlacz LED prezentujący status urządzenia przełączy się na „Wprowadzanie kodu PIN”

2. Wprowadzić kod PIN. Wyświetlacz LED prezentujący status urządzenia przełączy się na „Oczekiwanie na instrukcje”

3. Wcisnąć przycisk START 📋. Wyświetlacz LED prezentujący status urządzenia przełączy się na „Potwierdzanie wprowadzonych danych” ✉

4. Zatwierdzić wybór wciskając przycisk OK OK. Wyświetlacz LED prezentujący status urządzenia przełączy się na „Potwierdzanie wprowadzonych danych”

- Jeśli akumulator jest w pełni naładowany, urządzenie natychmiast rozpocznie pracę. Po zakończeniu czasu pracy robot powróci do stacji ładującej.

- Jeśli poziom naładowania akumulatora wynosi 30% lub mniej, przed rozpoczęciem pracy robota akumulator jest ładowany do pełna. Następnie pracuje w czasie pracy i powraca automatycznie do stacji ładowania.

Powrót do stacji ładującej

Robot powraca do stacji ładującej w kierunku zgodnym z ruchem wskazówek zegara wzdłuż przewodu ograniczającego, gdy spełniony jest co najmniej jeden z poniższych warunków:

- Poziom naładowania akumulatora wynosi 30% lub mniej.

- Osiągnięto czas pracy ustalony na dany dzień.

- Czas pracy przekracza północ (o północy urządzenie przerywa pracę).

• Zaczyna padać deszcz.

Ręczne wysłanie robota do stacji ładującej

1. Włączyć urządzenie wciskając i przytrzymując przycisk WŁĄCZ/WYŁĄCZ na 3 sekundy. Wyświetlacz LED prezentujący

status urządzenia przełączy się na „Wprowadzanie kodu PIN”

Lub przerwać pracę, jeśli urządzenie pracuje (Ręczne przerywanie lub rozpoczynanie cyklu pracy). Pominąć krok 2.

1. Wprowadzić kod PIN. Wyświetlacz LED prezentujący status urządzenia przełączy się na „Oczekiwanie na instrukcje”

1. Wcisnąć przycisk stacji ładowania 📋. Wyświetlacz LED prezentujący status urządzenia przełączy się na „Potwierdzanie wprowadzonych danych” 📋
2. Zatwierdzić wybór wciskając przycisk OK OK. Wyświetlacz LED prezentujący status urządzenia przełączy się na „Powrót do stacji ładowania”. Robot powraca do stacji ładowania.

Ustawienie wysokości koszenia

Wysokość koszenia została fabrycznie ustawiona na 45 mm. Żeby zmienić wysokość koszenia należy:

1. Wcisnąć przycisk STOP, gdy urządzenie pracuje. Jeśli urządzenie jest wyłączone należy przejść do kroku nr 3

2. Wyłączyć urządzenie.

3. Obrócić robota do góry kołami i wyciągnąć akumulator.

4. Odkręcić dwa wkręty 28 (Rys. 18) na tarczy za pomocą wkrętaka 13 (Rys. 18).

5. Wybrać wysokość koszenia i ustawić dane dwa otwory na talerzu noża względem dwóch otworów w wale.

6. Zamocować tarczę noża na wale wykorzystując wkręty 28 (Rys. 18) w wyrównanych otworach na tarczy noży przy użyciu wkrętaka.

Rys. 18

Aplikacja Smart Life

Za pomocą aplikacji Smart Life można nadzorować urządzenie i sterować określonymi funkcjami. Funkcje te mogą się zmieniać wraz z aktualizacjami aplikacji i oprogramowania sprzętowego. Urządzenie komunikuje się z aplikacją poprzez Bluetooth.

Aby znaleźć urządzenie w aplikacji Smart Life, muszą być spełnione następujące wymagania: Aplikacja SMARTLIFE jest zainstalowana w smartfonie i aktywowana jest funkcja Bluetooth. Żaden inny smartfon nie łączyć się wcześniej z urządzeniem. W takim przypadku należy najpierw usunąć to połączenie. Do urządzenia można podłączyć tylko jeden smartfon.

Łaczie robota z aplikacja Smart Life:

1. Zeskanuj kod QR Smart Life, aby pobrać aplikację lub pobierz aplikację ze sklepu z aplikacjami.

Aplikacja Smart Life

1. Włącz Bluetooth w smartfonie, upewnij się również, że telefon znajduje się w odległości nie większej niż 10 metrów od urządzenia i że sygnał Bluetooth jest dobry.

Procedura

Przygotuj swój smartfon. Uaktywnij Bluetooth® i otwórz aplikację Smart Life w smartfonie.

1. Włącz urządzenie (patrz włączanie i wyłączanie).

Wskaźnik stanu LED zmieni się na „Wprowadzanie kodu PIN” (patrz Wskaźnik stanu diody LED).

1. Wprowadź kod PIN (cyfry są oznaczone przy odpowiednich przyciskach, a domyślny kod to „1234”)

Wskaźnik stanu diody LED zmieni się na „Oczekiwanie na instrukcję” (patrz Wskaźnik stanu diody LED).

1. Naciśnij przycisk OK i przytrzymaj go przez ok. 5 sekund (do usłyszenia sygnału dźwiękowego i zmiany stanu).

Wskaźnik stanu LED zmieni się na „Wprowadzanie kodu PIN” (patrz wskaźnik stanu LED).

1. Wprowadź ponownie kod PIN (patrz Wprowadzanie kodu PIN).

Wskaźnik stanu LED zmieni się na „Potwierdź połączenie z aplikacją wejściową” (patrz wskaźnik stanu LED).

1. Nacisnąć przycisk OK (6) w ciągu 5 sekund, w przeciwnym razie urządzenie powróci do punktu 2.

Wskaźnik stanu LED zmieni się na „Połączenie z aplikacją” (patrz Wskaźnik stanu LED).

1. Otwórz aplikację Smart Life. Kliknij ikonę "+" w prawym górnym rogu i wybierz "Dodaj urządzenie", oprogramowanie rozpocznie wyszukiwanie pobliskich urządzeń, potwierdź urządzenie i kliknij "Dodaj". Urządzenie zostanie wyświetlone na liście. Masz minutę na połączenie się z urządzeniem. Patrz interfejs poniżej.

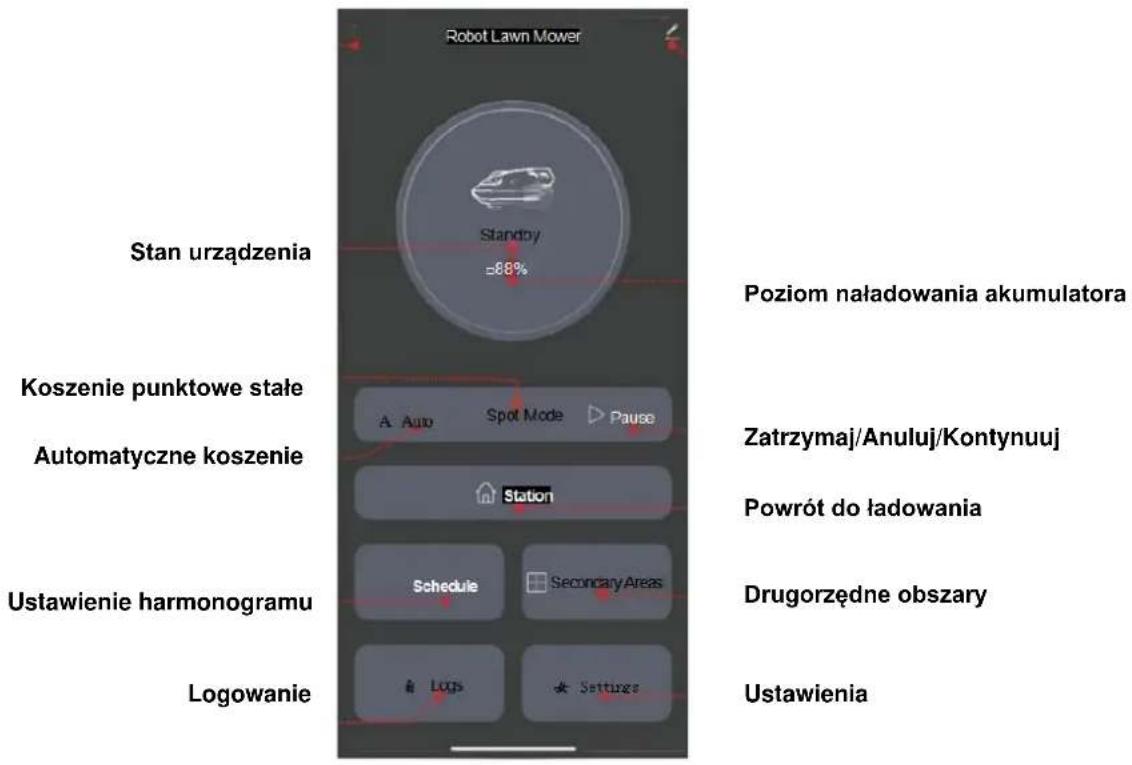

Główny interfejs "Smart Life"

1. Urządzenie jest teraz wymienione na karcie i można je wybrać. Kliknij je, a urządzenie połączy się z telefonem. Potwierdź przyciskiem „Gotowe”. Urządzenie jest podłączone.

Łączenie z systemem Android

Łączenie z systemem IOS

Jeśli urządzenie nie jest sugerowane automatycznie, powtórz powyższe czynności.

W przypadku sygnalizowania błędu łączenia, wyłącz i włącz urządzenie i powtórz procedurę.

Obsługa aplikacji

Automatyczne koszenie

W stanie gotowości/ladowania kliknij przycisk „Auto” i ustaw czas pracy zgodnie z monitem. Po potwierdzeniu maszyna przechodzi w stan koszenia.

Koszenie punktowe stałe

W stanie gotowości kliknij przycisk „Tryb punktowy”, aby przejść do trybu koszenia stałego. W tym okresie można nacisnąć przycisk „Anuluj”, aby anulować bieżące zadanie (urządzenie ponownie przechodzi w stan gotowości). W przeciwnym razie zadanie koszenia jednopunktowego zostanie zakończone, a zadanie koszenia automatycznego zostanie wprowadzone domyślnie.

Wróć do „Ladowanie”

W stanie gotowości kliknij przycisk „Stacja”, aby urządzenie powróciło do stacji ładującej. W procesie ładowania możesz kliknąć przycisk „Anuluj”, aby anułować bieżące zadanie ładowania, a urządzenie ponownie przejdzie w stan gotowości.

Wstrzymanie

Podczas automatycznego koszenia kliknij przycisk „Pauza”, aby wstrzymać bieżące zadanie. W tym stanie możesz:

1. Kliknij przycisk „Kontynuuj”, aby kontynuować zadanie koszenia;
2. Kliknij przycisk „Auto”, aby anulować bieżące zadanie i rozpocząć nowe zadanie koszenia;
3. Kliknij przycisk „Tryb punktowy”, aby anulować bieżące zadanie i wprowadzić zadanie koszenia stałego;
4. Kliknij przycisk „Stacja”, aby anulować bieżące zadanie i wykonać zadanie ładowania.

Harmonogram

Kliknij przycisk „Harmonogram”, aby ustawić tygodniowe koszenie, gdy maszyna jest w stanie gotowości/ładowania. Zgodnie z monitem można ustawić dwie części koszenia dziennie.

Usunięto urządzenie z aplikacji

Po usunięciu urządzenia z aplikacji, powiązane dane są również usuwane.

Informacja o ochronie danych

Należy pamiętać, że każdy użytkownik końcowy jest odpowiedzialny za usunięcie danych ze starych urządzeń, które mają zostać usunięte.

Funkcje aplikacji

Dostępne w aplikacji Smart Life:

• Stan baterii,
• Ręczny tryb pracy,
• Uruchom urządzenie,
• Zatrzymaj urządzenie,
• Zmień PIN,
• Powrót do stacji ładowania,
• Harmonogram,
• Czas pracy,
• Różne czasy rozpoczęcia,
• Reset harmonogramu,
• Obszar wtórny,
• Czujnik deszczu,
• Tryb punktowy,
• Ochrona jeża,
• Dziennik operacji,
• Dziennik błędów.

Lp.	Podstawowe funkcje	Działanie	Liczba błysków wskazująca dany status	Uwagi
1	Włącz zasilanie	Naciśnij i przytrzymaj przez 3 sekundy, aby włączyć urządzenie i przejść do trybu „Wprowadź kod PIN”.	X3	Początkowy PIN: 1234.
2	Wprowadź PIN	Aby przejść do stanu oczekiwania na instrukcję, podaj prawidłowy PIN.	X2	Kod PIN należy wprowadzać tylko przy każdym włączeniu urządzenia.
		Wprowadź nieprawidłowe hasło, aby przejść do stanu błędu.	X4	Po 3 sekundach wyświetl mi onit o powrót do statusu PIN.
3	Wyłącz zasilanie	1. W stanach „Aby wprowadzić kod PIN”, „Oczekiwanie na instrukcję”, „Błąd” i innych przytrzymaj przełącznik przez 3 sekundy, poczekaj, aż wskaźnik klawisza zacznie migać, kliknij klawisz, kłaty wyłączyć. Brak działania >10 sekund powoduje automatyczne wyłączenie systemu.2. Automatyczne wyłączenie, gdy poziom naładowania baterii jest niższy niż wartość ochronna.		Jeżeli w ciągu 10 sekund nie otrzymasz potwierdzenia, powróć do pierwotnego statusu.
4	Otwórz „Harmonogram koszenia”.	W stanie „Oczekiwania na instrukcję” przyciskługa po kliknięciu przycisku „druknij przycisk , aby potwierdzić i rozpocząć koszenie.	X5	Jeśli nie zostanie potwierdzone w ciągu 10 sekund, nastąpi powrót do pierwotnego statusu. Jeśli zostanie otwarte poza zaplanowanym czasem pracy, nastąpi powrót do stacji ładującej.
5	Rozpocznij koszenie (rozpocznij tymczasowy plan pracy)	W stanie „oczekiwania na instrukcję” po kliknięciu przycisku „trurga przycisk . Nalicnij przycisk OK, aby potwierdzić i rozpocząć koszenie.	X6	Jeżeli nie zostanie potwierdzone w ciągu 10 sekund, powrót do pierwotnego statusu
6	Otwórz stację zwrotną	1. W stanie „Oczekiwanie na polecenie” naciśnij przyciskługa, przyciskługa, naciśnij przycisk , aby potwierdzić, zacznij wracać do stacji.2. Gdy moc jest niewystarczająca do koszenia, robot automatycznie powróci do stacji w celu naładowania.	X7	Jeżeli nie zostanie potwierdzone w ciągu 10 sekund, powrót do pierwotnego statusu.
7	Zatrzymaj bieżące zadanie	Naciśnij przycisk STOP, aby zatrzymać bieżące zadanie i przejść do stanu „Oczekiwanie na instrukcję”.	X2
8	Monit o błąd.	1. Nieprawidłowy sygnał graniczny.2. Poza granicami.3. Ochrona bezpieczeństwa.4. Awaria maszyny.	X8	Brak operacji >10 minut: System automatycznie przechodzi w stan wyłączenia
9	Błąd wyjścia	1. Błąd wywołany przez nieprawidłowy sygnał graniczny zostanie automatycznie przywrócony do pierwotnego stanu roboczego po odzyskaniu sygnału.
		2. Błąd wywołany przez przekroczenie granicy. Po umieszczeniu robota w granicy przewodu ograniczającego, naciśnięcie przycisku STOP powoduje przejście do stanu „Oczekiwania na instrukcję”.	X2
		3. Błąd został wywołany przez zabezpieczenie. Po nawiązaniu kontaktu z zabezpieczeniem należy nacisnąć klawisz STOP, aby przejść do stanu „czekania na instrukcję”.	X2	Ochrona bezpieczeństwa obejmuje między innymi: „uwięzienie”, „podniesienie”, „przechylenie”, „przewrócenie się”, „zabezpieczenie silnika” itp.
		5. Błąd wywołany awarią maszyny. Po usunięciu zabezpieczenia naciśnij klawisz STOP, aby przejść do stanu „Oczekiwanie na instrukcję”.	X2

Ładowanie baterii

Kosiarka automatycznie wraca do stacji ładującej, gdy jej stan naładowania jest niski. W tym celu kosiarka lokalizuje najbliższy przewód graniczny i podąża za nim w kierunku zgodnym z ruchem wskazówek zegara.

Możesz również samodzielnie umieścić kosiarkę w stacji ładującej.

Ryzyko obrażeń! Naciśnij przycisk STOP! przed podniesieniem kosiarki!

Po pełnym naładowaniu akumulatora proces ładowania zostaje zatrzymany, a kosiarka przełącza się w tryb czuwania.

Symbole graficzne na stacji ładowania

Kontrolka LED miga w kolorze zielonym: Uszkodzony lub niewłaściwie podłączony przewód ograniczający

Kontrolka LED świeci w kolorze czerwonym: Akumulator ładuje się.

Kontrolka LED świeci w kolorze zielonym: Akumulator jest naładowany.

Kontrolka LED nie świeci się: Stacja ładowania nie jest podłączona do zasilania.

CZYSZCZENIE, KONSERWACJA I PRZECHOWYWANIE

Po zakończeniu pracy należy urządzenie oczyścić z resztek trawy, kurzu i pyłu.

UWAGA! Zawsze upewnij się, że urządzenie jest wyłączone i odłączone od zasilania przed przystąpieniem do przeglądu lub konserwacji.

Przy pomocy delikatnej szczotki, pędzelka lub szmatki należy oczyścić obudowę z pyłu, można oczyścić robota przy pomocy spreżonego powietrza.

Dopuszczalne jest czyszczenie wilgotną szmatką, jednak pod warunkiem natychmiastowego osuszenia urządzenia bezpośrednio po tej czynności. Elementy metalowe należy zabezpieczać olejem.

Regularnie czyścić otwory wentylacyjne sprężonym suchym powietrzem. Nie wolno wkładać do otworów wentylacyjnych ostrych przedmiotów.

Po zakończeniu pracy należy:

• Przetrzeć otwory wentylacyjne i pozostawić wolne od zanieczyszczeń.
• Przetrzeć robota za pomocą suchej szmatki.

Czyścić należy zarówno obudowę jak i spód robota do koszenia trawy.

Czyszczenia i konserwacji wymaga również stacja dokująca, zwłaszcza wtedy, gdy robot miał kontakt z mokrą lub bardzo soczystą trawą.

UWAGA! Nigdy nie należy używać agresywnych lub żracych detergentów do czyszczenia, ponieważ mogą one uszkodzić plastikowe części urządzenia. Niedopuszczalne jest mycie robota strumieniem wody, woda może uszkodzić części elektryczne maszyny.

Środki czyszczące i rozpuszczalniki takie jak: benzyna, czterochlorek węgla, chlorowane rozpuszczalniki czyszczące, amoniak i domowe detergenty, które zawierają amoniak mogą uszkodzić elementy plastikowe.

UWAGA! Robota do koszenia trawy należy przechowywać w dobrze wentylowanym pomieszczeniu w suchym, niezakurzonym miejscu.

Należy przechowywać tylko sprawne urządzenie; przed składowaniem należy usunąć usterki.

Wymiana ostrzy tnacych

Przed wymianą ostrzy tnących należy wyłączyć zasilanie robota koszącego i założyć rękawice ochronne.

Należy odwrócić robota i usunąć wszystkie obce obiekty, np. trawę, która zgromadziła się wokół tarczy ostrzy.

Ostrza należy sprawdzać regularnie co miesiąc i wymieniać je natychmiast, gdy się zużyją.

Żeby wymienić ostrze należy odkręcić śruby, usunąć zużyte ostrza, nasadzić nowe ostrza i przykręcić je śrubami.

Należy upewnić się, że ostrza mogą się obracać i działają poprawnie.

Żywotność baterii

W przypadku długotrwałego przechowywania robota zaleca się ładowanie akumulatora co dwa miesiące, aby zachować jak najlepszy stan.

Długie okresy nieużywania, a także ekstremalne temperatury (bezpośrednie nasłonecznienie kosiarki lub zima na zewnątrz) znacznie ograniczą żywotność baterii. Dlatego należy chronić swoją kosiarkę automatyczną przed ekstremalnymi temperaturami, zabrać ją na zimę i od czasu do czasu doładować.

Akumulator może być wymieniony tylko przez profesjonalny serwis.

Przygotowanie akumulatora do recyklingu

• Zabezpieczyć terminal akumulatora wytrzymała taśmą izolacyjną.
• UWAGA! Nie wolno próbować niszczyć lub rozłączać akumulatora czy też usuwać któregokolwiek z jego komponentów.
• Przechowywać poza zasięgiem dzieci.
• Niestosowanie się do powyższych ostrzeżeń może doprowadzić do pożaru i/lub poważnych obrażeń.

TRANSPORT

• Wyłącz robota do koszenia trawy przed przemieszczaniem go po innych niż trawiaste powierzchniach i gdy jest transportowany do miejsca koszenia i z powrotem.
• Przed transportem robota wyjmij i zabezpiecz akumulator.
• Do transportu robota należy zabezpieczyć pasami transportowymi, a jeżeli to możliwe, transportuj robota do koszenia trawy w oryginalnym opakowaniu.
• Podczas transportu postępuj rozważnie pamiętając, że ostrza noży robota są bardzo ostre.

PRZEGLĄDY I DIAGNOZOWANIE PROBLEMÓW

Problem	Możliwa przyczyna	Rozwiązanie problemu
Urządzenie nie załącza się.	Brak zasilania, rozładowany akumulator.	Należy wsunąć urządzenie do stacji dokującej w celu naładowania.
Robot nie rozpoczyna pracy i pozostaje w stacji dokującej.	Akumulator jest rozładowany.Zły kontakt elektryczny pomiędzy stykami stacji dokującej a robotem.	Sprawdź styki w stacji dokującej i w robocie.W razie potrzeby manualnie popraw styki.
	Linka do oznaczania obszaru roboczego jest przerwana.	Sprawdź i napraw uszkodzenie.
Tor ruchu robota jest nieprawidłowy, maszyna porusza się inaczej, niż po wyznaczonej trasie.	Funkcja wykrywania przewodu ograniczającego działa nieprawidłowo.Muszą istnieć jakieś obce sygnały interferencyjne wokół, jak np. kable wysokiego napięcia pod ziemią, lub w pobliżu znajduje się przewód podobnego urządzenia, a jego odległość jest mniejsza niż 10 m.	Należy sprawdzić i ewentualnie zmienić trasę pracy robota.Należy oddalić trasę urządzenia od czynników zakłócających.
Styki robota nie mają kontaktu ze stykami stacji dokującej.	Stacja dokująca nie jest usytuowana na równej powierzchni.	Osadź prawidłowo stację na suchej i równej powierzchni.
Robot zatrzymuje się.	Sprawdź czy pochylenie terenu nie jest większe niż 25°.	Wyznacz obszar pracy robota w ten sposób, by ominąć zbyt pochylony obszar.
	Robot nie może wykryć sygnału z przewodu wyznaczającego obszar roboczy.	Sprawdź zaciski przewodów w stacji dokującej.Znajdź przerwę i połącz elektrycznie rozdzielone końca.
Robot nie pracuje.	Akumulator jest całkowicie rozładowany.	Ustaw robot w stacji dokującej a po naładowaniu uruchom program koszenia.
Silnik przestał działać.	Blokada przez ciała obce.	Usunąć ciała obce.
Efekty pracy nie są zadowalające lub silnik pracuje ciężko.	Wysokość koszenia jest za niska.	Ustawić większą wysokość koszenia.
	Nóż jest tępy.	Zlecić ostrzenie noża lub wymienić noż.
	Obszar noża jest zablokowany przez trawę.	Oczyścić urządzenie.
	Nieprawidłowo zamontowany noż.	Zamontować noż w prawidłowy sposób.
Noże nie obracają się.	Noże są zablokowane przez trawę.	Usunąć trawę.
	Poluzowana śruba noża.	Dokręć śrubę noża.
Nienaturalne odglosy, stukanie lub drgania.	Poluzowana śruba noża.	Dokręć śrubę noża.
	Uszkodzony noż.	Wymień noże.

GWARANCJA I SERWIS

Zakupiony przez Państwa produkt przeznaczony jest wyłącznie do użytku amatorskiego (hobbystycznego). W przypadku użytkowania elektronarzędzia do innych celów (zarobkowych, zawodowych), spowoduje to utratę odpowiedzialności gwaranta za zakupione urządzenie. Informacje na temat gwarancji oraz sieci serwisowej NAC znajdziesz w dołączonej karcie gwarancyjnej.

Pamiętaj, że po każdym użyciu maszynę należy wyczyścić. Utrzymanie sprzętu w czystości zapewni długotrwałą i niezawodną pracę. Czyszczenie, konserwacja i przeglądy okresowe to nie są naprawy. Autoryzowane serwisy NAC mogą te czynności przeprowadzić w ramach usługi odpłatnej.

NEW AMERICAN CONCEPT

Deklaracja zgodności WE

Producent:

nazwa:

NAC Sp. zo.o.

adres:

Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:

nazwa:

Robot do koszenia trawy

model:

RLM400-S

numer seryjny:

041 25 5842524156 0000 000001 - 041 27 5842524156 9999 999999

spelnia zasadnicze wymagania:

Rozporządzenie Parlamentu Europejskiego i Rady (UE) 2023/988 w sprawie ogólnego bezpieczeństwa produktów

Rozporządzenie parlamentu europejskiego i rady w sprawie maszyn (UE) 2023/123,

• dyrektywy maszynowej MD 2006/42/EC,
- dyrektywy dotyczącej kompatybilności urządzeń radiowych RED 2014/53/UE,
- dyrektywy dotyczącej kompatybilności elektromagnetycznej 2014/30/EU,
- dyrektywy dotyczącej hałasu NEE 2000/14/EC załącznik VI i III oraz 2005/88/EC,
- dyrektywy dotyczącej substancji niebezpiecznych RoHS 2011/65/UE,
- dyrektywy dotyczącej zawartości szkodliwych związków chemicznych REACH 1907/2006,

spełnia wymagania następujących norm zharmonizowanych:

○EN 60335-1:2012/A15:2021,
- EN 50636-2-107:2015/A3:2021,
○EN 62233:2008,
○AfPS GS 2019:01 PAK,
○EN 61558-1.
○EN 61558-2-16
○EN IEC 61000-3-2:2019/A1:2021,

- IEC 60335-1:2010/COR1:2010/COR2:2011/AMD1:2013/COR1:2014/AMD2:2016/COR:2016,

2000/14/EC: zastosowana procedura oceny zgodności według załącznika VI

• zmierzony maksymalny poziom mocy akustycznej LWA wynosi 54,8 dB(A),
• gwarantowany poziom mocy akustycznej LWA wynosi 58 dB(A).

Procedury oceny zgodności zrealizowano przy udziale jednostki notyfikowanej:

nazwa: TUV SUD Product Service GmbH, Certification Body,

adres: Ridlerstrabe 65, 80339 Munich, Germany

numer identyfikacyjny: 0123

Osoba upoważniona do sporządzania dokumentacji technicznej:

Adres:

NAC Sp. z o.o.

Al. Krakowska 39,

05-090 Raszyn

Raszyn, 13 grudnia 2024

PROKURENT

Duniski Karol Lipinski

Hawel

NAC

Sp. z o.o.

05-090 RASZYN, Al. Krakowska 39

tel: [phone], fax: [phone]

NIP 5342208485; REG. 015264227

Rev. 13-12-2024

Deklaracja NAC sp. z o.o.

NAC

NEW AMERICAN CONCEPT

GWARANCJA

Szanowni Państwo!

Dziękujemy za dokonanie zakupu naszego produktu i gratulujemy trafnego wyboru. Urządzenie, które Państwo kupiliście, zostało zaprojektowane i wyprodukowane według najnowszych technologii oraz reprezentuje światowe standardy jakości i niezawodności, jednocześnie będąc przyjaznym dla środowiska.

Przypominamy o obowiązku dokładnego zapoznania się z procedurami uruchomienia oraz eksploatacji przed rozpoczęciem korzystania z urządzenia; procedury te są zawarte w dostarczonej z urządzeniem Instrukcji Obsługi.

801 044 450

Infolinia czynna od poniedziałku do piątku w godzinach od 8.00 do 15.00. Koszt połączenia wg stawek operatorów poszczególnych sieci.

Nasza wyspecjalizowana sieć serwisowa służy Państwu wszelką pomocą w zakresie porad technicznych jak i eksploatacyjnych.

Przydatne informacje serwisowe oraz lista autoryzowanych punktów serwisowych znajdują się na stronie:

serwis.nac.com.pl

WARUNKI GWARANCJI

1. Firma NAC gwarantuje sprawne działanie urządzenia zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w Instrukcji Obsługi.
2. Na urządzenie udziela się 24-miesięcznej gwarancji konsumentowi („tj. osobie fizycznej dokonującej z przedsiębiorcą czynności prawnej niezwiązanej bezpośrednio z jej działalnością gospodarczą lub zawodową”) oraz 12-miesięcznej gwarancji przy zakupie przez przedsiębiorcę „(tj. osobę fizyczną, osobę prawną i jednostkę organizacyjną, prowadzącą we własnym imieniu działalność gospodarczą lub zawodową)”. Po tym okresie użytkownik ma prawo do napraw odpłatnych. Z gwarancji wyłączone są akumulatory.
3. Wszystkie uszkodzenia ujawnione w okresie obowiązywania gwarancji wynikające z wad materiałowych, montażowych lub produkcyjnych będą usuwane bezpłatnie.
4. Podstawą do uzyskania ochrony gwarancyjnej jest dowód zakupu urządzenia od Autoryzowanego Dystrybutora sprzętu NAC wraz z podpisanym w dniu sprzedaży drukiem niniejszej karty gwarancyjnej wydanym przez oficjalnego Autoryzowanego Dystrybutora marki NAC. Ochrona gwarancyjna nie będzie udzielana, jeżeli druk gwarancji będzie poświadczony/podstemplowany przez firmę niebędącą Autoryzowanym Dystrybutorem marki NAC. Niniejsza gwarancja obowiązuje na terenie Rzeczypospolitej Polskiej.
5. Wady urządzenia podlegające gwarancji będą usuwane w terminie do 14 dni roboczych od daty przyjęcia w Autoryzowanym Serwisie NAC. Termin ten może ulec wydłużeniu do 30 dni roboczych w wyjątkowych przypadkach.
6. Z przyczyn niezależnych od Gwaranta wskazany powyżej termin może ulec wydłużeniu, w szczególności gdy produkt wymaga dodatkowej weryfikacji/ekspertyzy lub wystąpią okoliczności mające postać siły wyższej uniemożliwiającej jego zachowanie np.: powódź, pożar, strajki, klęski żywiołowe, restrykcje importowe itp.
7. W zakres gwarancji nie wchodzą czynności takie jak: montaż, konserwacja, obsługa okresowa regulacja i czyszczenia, a także przeglądy, wymiana oleju i filtrów wraz z materiałami i częściami użytymi do w/w czynności. Czynności te mogą być wykonane odpłatnie. Gwarancja nie obejmuje naturalnego zużycia lub pogorszenia działania akumulatorów wynikającego z normalnego użytkowania.
8. W celu usunięcia wad lub uszkodzeń urządzenie wraz z dowodem zakupu i ważną kartą gwarancyjną należy dostarczyć do: najbliższego Autoryzowanego Serwisu lub skorzystać z wygodnego systemu „door to door” lub do miejsca zakupu. Urządzenie powinno zostać uprzednio oczyszczone. Serwis/sklep może odmówić naprawy urządzenia nieoczyszczonego. Jeżeli urządzenie ma zostać wysłane, przed przekazaniem go kurierowi lub sprzedawcy należy bezwzględnie wyłać z niego płyny eksploatacyjne (paliwo i olej). Opakowanie musi zapewnić bezpieczny transport, zaleca się opakowanie oryginalne.
9. Sposób realizacji reklamacji ustala gwarant. Gwarant nie ma obowiązku dostarczenia urządzenia zastępczego na czas naprawy gwarancyjnej.
10. Gwarancja ta obowiązuje pod warunkiem, że urządzenie jest prawidłowo eksploatowane, konserwowane i obsługiwane zgodnie z dołączoną instrukcją obsługi.
11. Użytkownik jest obowiązany do natychmiastowego zaniechania użytkowania uszkodzonego urządzenia. Kontynuacja pracy uszkodzonym urządzeniem może powodować powstanie kolejnych usterek oraz zagrażać zdrowiu lub życiu użytkownika lub osób trzecich.
12. Gwarancją nie są objęte uszkodzenia powstałe w wyniku: uszkodzeń mechanicznych, niewłaściwego użytkowania, dokonywania modyfikacji oraz napraw dokonanych przez osoby nieupoważnione. Dotyczy to również zamontowania i używania niewłaściwych części oraz filtrów, smarów, olejów, paliw.
13. Zniszczenie plomb gwarancyjnych, o ile są, lub tabliczki znamionowej z numerem seryjnym, może być podstawą do odrzucenia gwarancji.
14. Gwarancja nie obejmuje wad powstałych na skutek uderzenia pioruna, pożaru, powodzi i innych klęsk żywiołowych.
15. Gwarancji nie podlegają elementy eksploatacyjne i ulegające naturalnemu zużyciu podczas pracy i podlegające kontroli stanu przez użytkownika takie jak: paski klinowe, żarówki, filtry, świece zapłonowe, koła jezdne, noże i ostrza tnące, uchwyty noży, głowice żyłkowe, łańcuchy tnące, prowadnice łańcucha, linki sterownicze, wpusty i kołki przeciążeniowe.
16. Firma NAC nie odpowiada za bezpośrednie lub pośrednie szkody, straty bądź koszty wynikłe z zastosowania, bądź brakiem możliwości zastosowania urządzenia do jakiegokolwiek celu.
17. Jeżeli przed przystąpieniem do naprawy konieczne jest przeprowadzenie czynności związanych z konserwacją urządzenia to Serwis/sklep może przeprowadzić takie czynności odpłatnie za zgodą użytkownika/reklamującego.
18. Jeżeli podczas naprawy stwierdzono konieczność wymiany elementów związanych z bezpieczeństwem użytkowania lub osób trzecich (m.in. ostrza tnące, łańcuchy, prowadnice, osłony elementów tnących i inne związane z bezpieczeństwem), to serwis jest zobowiązany do wymiany tych elementów nawet wtedy, gdy wiąże się to z koniecznością pobrania opłat za zgodą użytkownika/reklamującego. W przypadku odmowy serwis zwrócić produkt bez dokonania jakichkolwiek napraw.
19. Gwarancja nie obejmuje ewentualnych szkód wyrządzonych przedmiotom lub osobom.
20. Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego będącego osobą fizyczną wynikających z przepisów o niezgodność towaru z umową za wady rzeczy sprzedanej.

KARTA GWARANCYJNA

Nazwa sprzętu *

Model *

Data sprzedaży *

Nr fabryczny urządzenia *

Nr fabryczny silnika

Oświadczam, że zapoznałem się z instrukcją obsługi oraz kartą gwarancyjną. Zakupiony sprzęt otrzymałem sprawny, kompletny, wraz z dowodem zakupu.

Czytelny podpis nabywcy ....

Pieczątka i czytelny podpis sprzedawcy *1

* Wypełnia sprzedawca

*1 Oświadczam, że jestem oficjalnym Autoryzowanym Dystrybutorem sprzętu NAC.

Złożenie oświadczenia niezgodnego ze stanem faktycznym przez podmiot niebędący autoryzowanym Dystrybutorem sprzętu NAC może skutkować odpowiedzialnością karną sprzedawcy na podstawie art. 271 i art. 286 Kodeksu Karnego.

LP.	Daty	Opis naprawy	Pieczątka zakładu
	Data zgłoszenia sprzętu
	Data zakończenia naprawy
	Data wydania sprzętu
	Data zgłoszenia sprzętu
	Data zakończenia naprawy
	Data wydania sprzętu
	Data zgłoszenia sprzętu
	Data zakończenia naprawy
	Data wydania sprzętu
	Data zgłoszenia sprzętu
	Data zakońсzenia naprawy
	Data wydania sprzętu

Drogi Kliencie,

w sprawach związanych z obsługą gwarancyjną oraz serwisową kontaktuj się z nami przez stronę internetową

serwis.nac.com.pl

ZNAJDŹ NAS

Zdjęcia i opisy z niniejszej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170 kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Niniejsza instrukcja kosiarek spalinowych nie wskazuje cech nabytego przez Państwa urządzenia, którego dotyczy instrukcja, w zakresie, w jakim nie mają one wpływu bezpośrednio na sposób korzystania z niego, a tym samym szczegółowe dane techniczne wskazane w instrukcji mogą ulec zmianie, za co firma NAC nie ponosi odpowiedzialności.
