Typ produktu	Wzmacniacz stereo / konwerter audio
Moc wyjściowa	2 x 20 W RMS (przy 4 Ω)
Pasmo przenoszenia	20 Hz – 20 kHz
Stosunek sygnał/szum	≥ 85 dB
Wejścia	RCA, AUX 3,5 mm, optyczne (Toslink)
Wyjścia	Głośnikowe (zaciski), słuchawkowe 3,5 mm
Regulacja głośności	Pokrętło analogowe z wyłącznikiem
Wybór źródła	Przycisk na panelu przednim
Zasilanie	Zewnętrzny zasilacz DC 12 V / 2 A
Wymiary (szer. x gł. x wys.)	150 x 100 x 50 mm
Waga	0,5 kg
Materiał obudowy	Aluminium anodowane
Kolor	Czarny matowy
Zabezpieczenia	Przeciwzwarciowe, przetężeniowe, termiczne
Zakres temperatury pracy	0°C – 40°C
Zgodność	CE, RoHS

Często zadawane pytania - DA580 EDIFIER

Jak podłączyć głośniki do wzmacniacza Edifier DA580?

Podłącz głośniki za pomocą przewodów głośnikowych do zacisków na tylnym panelu. Upewnij się, że zachowana jest polaryzacja (+ do +, - do -). Przed podłączeniem wyłącz zasilanie.

Czy DA580 obsługuje źródła cyfrowe?

Tak, urządzenie posiada wejście optyczne (Toslink) umożliwiające podłączenie telewizora, konsoli czy odtwarzacza CD z wyjściem optycznym.

Mogę używać słuchawek z DA580?

Tak, na przednim panelu znajduje się gniazdo słuchawkowe 3,5 mm. Podłączenie słuchawek automatycznie wycisza wyjście głośnikowe.

Jaka jest maksymalna moc głośników, które mogę podłączyć?

Zaleca się głośniki o impedancji 4–8 Ω i mocy ciągłej co najmniej 30 W. Moc wyjściowa wzmacniacza wynosi 2 x 20 W RMS.

Jak dbać o wzmacniacz?

Przecieraj obudowę suchą, miękką ściereczką. Nie używaj rozpuszczalników ani środków ściernych. Unikaj kurzu i wilgoci. Regularnie sprawdzaj połączenia.

Co robić, gdy nie ma dźwięku?

Sprawdź, czy zasilacz jest podłączony i świeci dioda. Upewnij się, że głośność nie jest wyciszona. Sprawdź kable sygnałowe i wybrane źródło. Przetestuj z innym urządzeniem źródłowym.

Czy DA580 ma wbudowany przetwornik DAC?

Tak, urządzenie zawiera przetwornik cyfrowo-analogowy umożliwiający konwersję sygnału optycznego z maksymalną rozdzielczością 24 bit / 96 kHz.

Jakie napięcie zasilania jest wymagane?

Wzmacniacz wymaga zewnętrznego zasilacza DC 12 V o wydajności prądowej co najmniej 2 A. Używaj wyłącznie oryginalnego zasilacza.

Czy można zostawić urządzenie włączone na dłużej?

Tak, urządzenie może pracować przez dłuższy czas. Posiada zabezpieczenie termiczne i jest przystosowane do ciągłej pracy. Zaleca się jednak wyłączanie przy dłuższym nieużywaniu.

Gdzie znaleźć instrukcję obsługi?

Instrukcję można pobrać bezpłatnie w formacie PDF ze strony notice-facile.com. Wpisz model DA580 i markę Edifier, aby przejść do pobierania.

INSTRUKCJA OBSŁUGI DA580 EDIFIER

EDIFIER samochodowy system audio INSTRUKCJA OBSŁUGI

DA580 - Cyfrowy wzmacniacz mocy DSP 4x90W

CECHY PRODUKTU

1.Cztery wysokopoziomowe porty wejściowe sygnału
2.Cztery niskopoziomowe porty wejściowe
3. Dwa porty wejściowe AUX
4. Sześć liniowych portów wyjściowych RC
5. Urządzenie DA580 wykorzystuje profesjonalny dwurdzeniowy cyfrowy procesor sygnałowy wysokowydajną architekturę podwójnego rdzenia QSP i wysokowydajny układ cyfrowego wzmacniacza mocy.
6. Moc wyjściowa RMS może osiągnąć 90Wx4 (4Ω), 110Wx4 (2Ω).
7. Filtrowanie górnoprzepustowe/ dolnoprzepustowe/pasmowo-przepustowe, 31-pasmowy korektor, korekcja, faza, opóźnienie, bramka szumów i inne funkcje mogą być regulowane przez oprogramowanie komputerowe lub za pomocą aplikacji na telefonie komórkowym dla każdego kanału.

GŁÓWNE ZALETY PRODUKTU:

1. Możliwość miksowania
   2.Duża moc
   3.Obudowa w całości z aluminium
   4.Mały rozmiar
   5.Cztery wejścia AUX z możliwością miksowania

1. Moc znamionowa: 4 x 90 W
2. Pasmo przenoszenia: 30H2-18KHz
   3.Stosunek sygnału do szumu: 88dBA
   4.Znieksztalcenia: <0.1%
3. Czułość wejściowa: 2,5V-0,25V (niski poziom) /
   15V-1,5V (wysoki poziom)
   6.Waga brutto: 1,27 kg

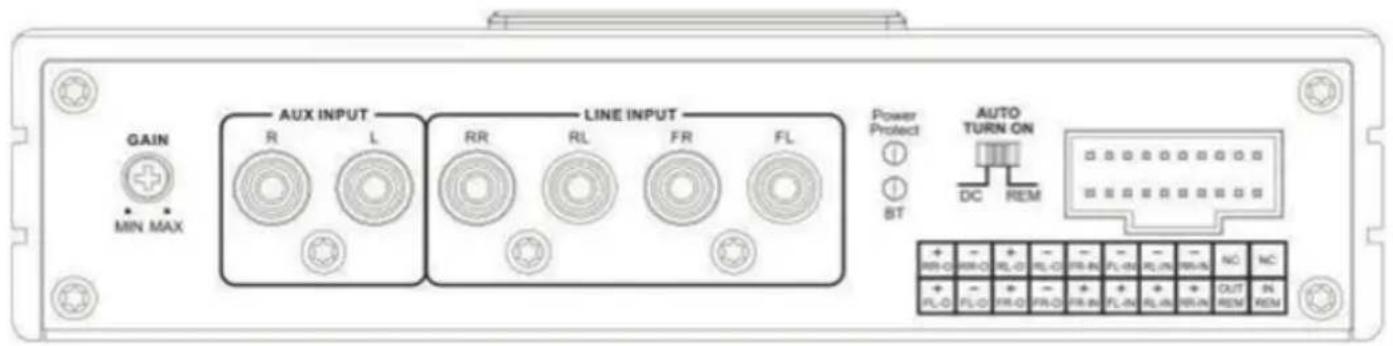

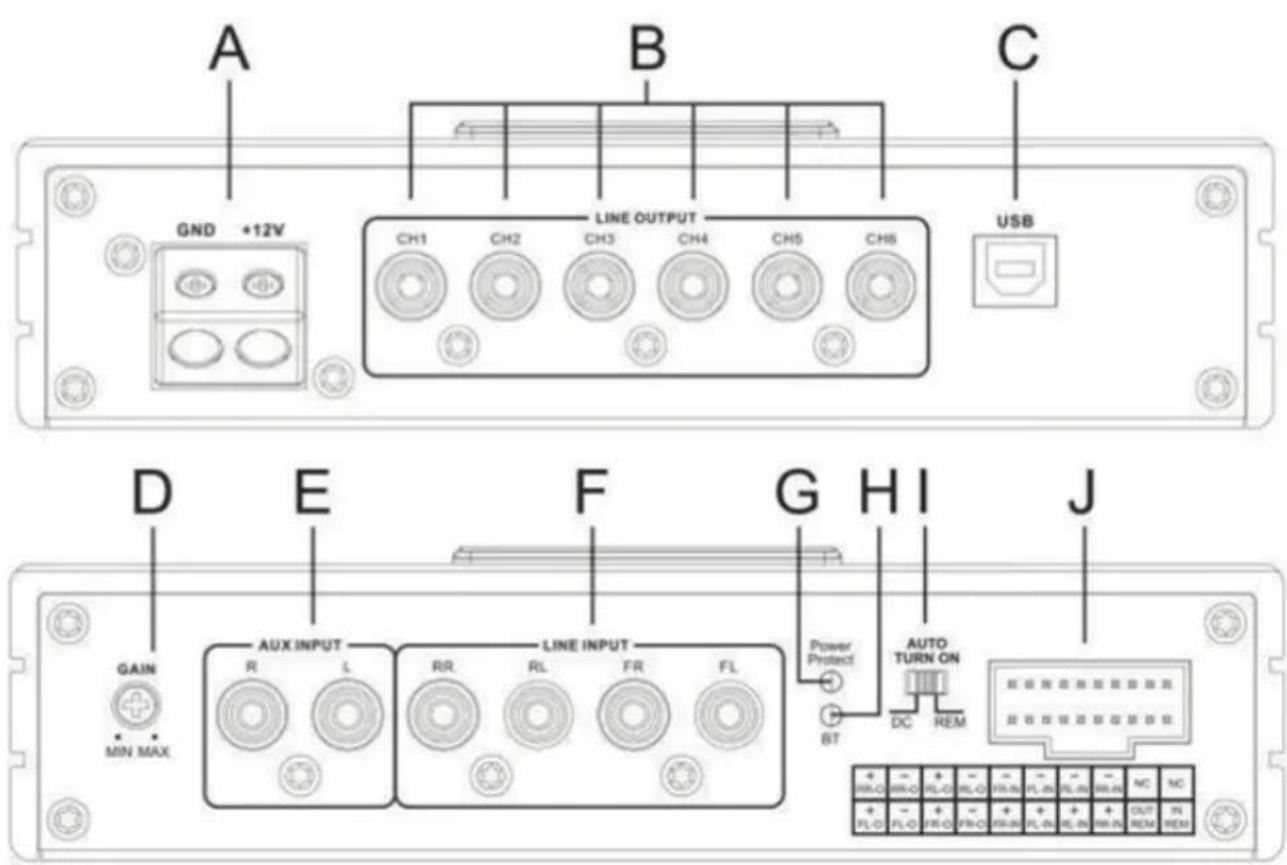

WYGLĄD PRODUKTU

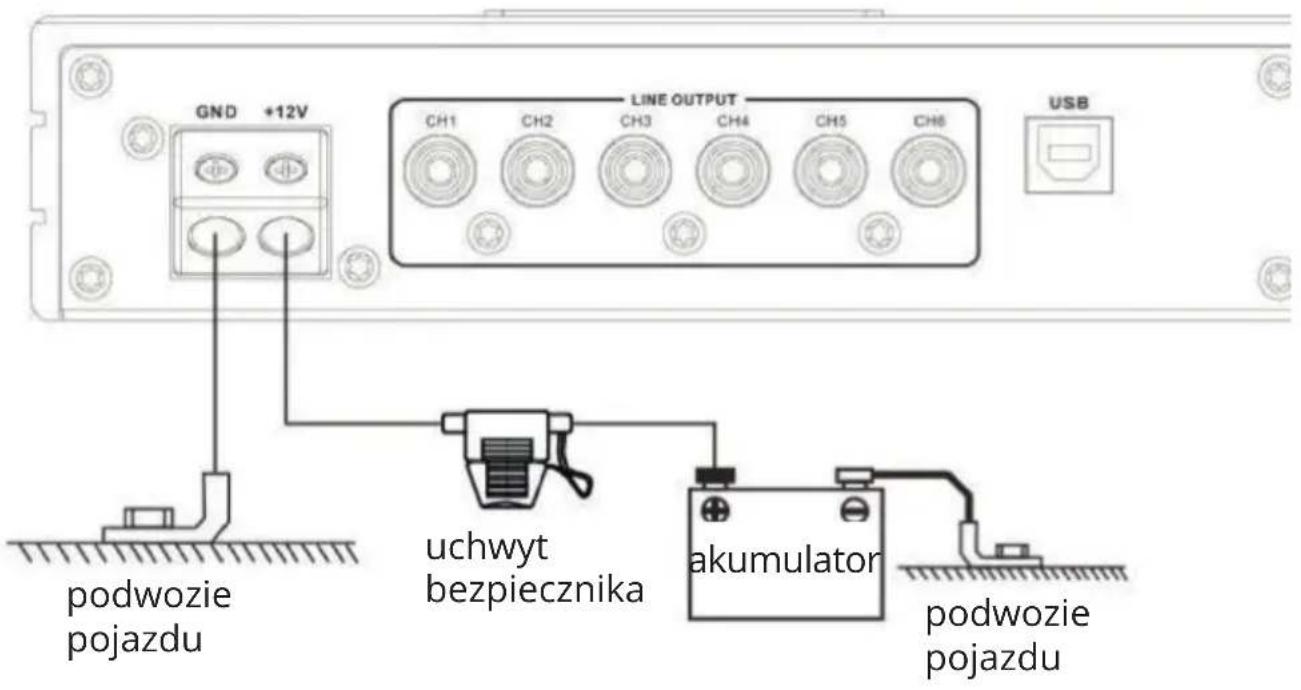

A. Gniazdo wejściowe zasilania

Napięcie +12 V jest podłączane do dodatniego bieguna akumulatora przez główny uchwyt bezpiecznika, przy użyciu co najmniej 7,5 mm przewodu z rdzeniem miedzianymi zapewniając moźliwie najkrótszą długość przewodu. GND jest bezpiecznie połączony z podwoziem pojazdu przy użyciu przewodu miedzianego o rdzeniu o średnicy minimum 7,5 mm, zapewniając najkrótszą moźliwą długość przewodu.

B. 6-kanałowe wyjście liniowe (używane do podłączenia wzmacniacza mocy lub aktywnego subwoofera).
C. Port USB (używany do podłączenia do komputera w celu miksowania dźwięku).
D. Główny regulator głośności
E. 2-kanałowe wejścia AUX (używane do podłączania innych odtwarzaczy muzycznych)
F. 4-kanałowe wejście sygnału niskiego poziomu
G. Wskaźnik zasilania / wskaźnik ochrony
H. Wskaźnik Bluetooth (wskaźnik jest zawsze włączony, gdy urządzenie jest podłączone do telefonu komórkowego w celu odtwarzania muzyki przez Bluetooth).

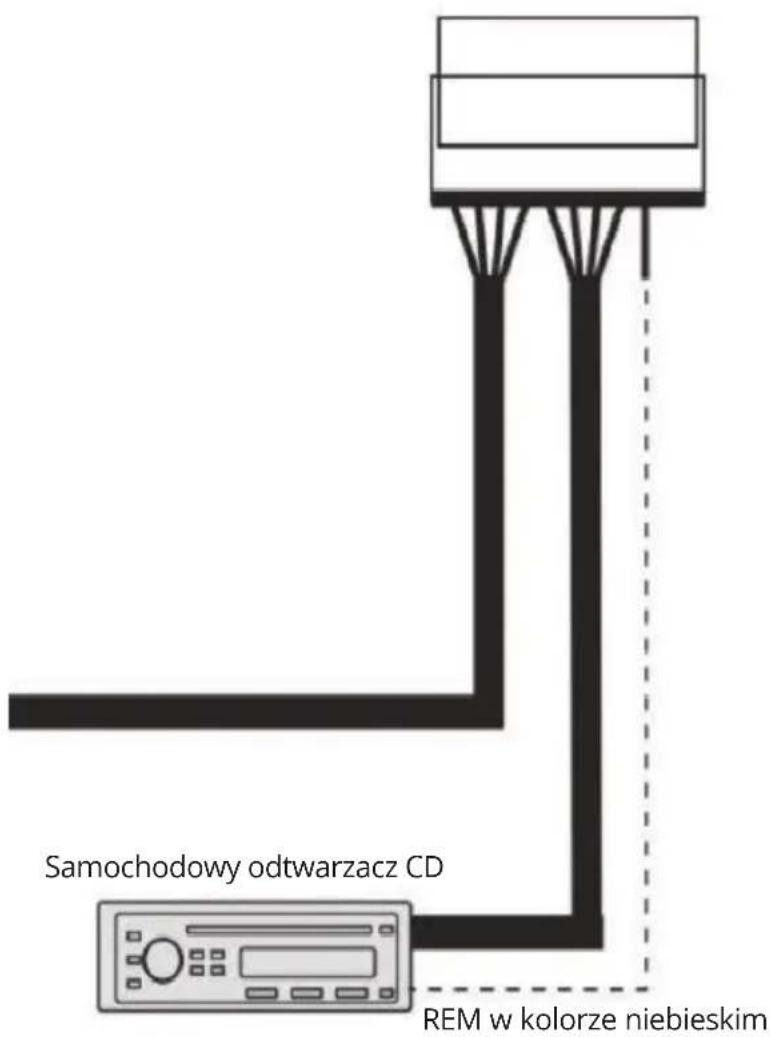

I. Przełączniki wyboru trybów uruchamiania (REM/DC). Ustawienie na DC dla włączania z sygnałem prądu stałego; ustawienie na REM dla włączania wyzwalanego przez ACC. J. Dedykowany port połączeniowy (REMIN / REM OUT / 4-kanałowe wejście sygnału wysokiego poziomu / wyjście zasilania).

Uwaga:

1. Przełączanie audio (wejście sygnału wysokiego poziomu, wejście sygnału niskiego poziomu i wejście AUX nie mogą być przełączane; jednoczesne wprowadzanie sygnałów jest surowo zabronione. Wejście audio Bluetooth automatycznie przełącza się z wejściami wysokiego poziomu / niskiego poziomu / AUX).
2. Połączenie Bluetooth (w przypadku korzystania z Bluetooth telefonu komórkowego do odtwarzania muzyki, należy najpierw wprowadzić ustawienia Bluetooth telefonu komórkowego i wybrać połączenie parowania nazwy Bluetooth EDIFIER MUSIC).
3. W przypadku korzystania z aplikacji mobilnej do regulacji dźwięku, otwórz aplikację w telefonie, kliknij ikonę Bluetooth w głównym interfejsie, a następnie kliknij "Połącz". Pojawi się lista urządzeń Bluetooth. Wybierz nazwę urządzenia "EDIFIER DATA", aby nawiązać połączenie.

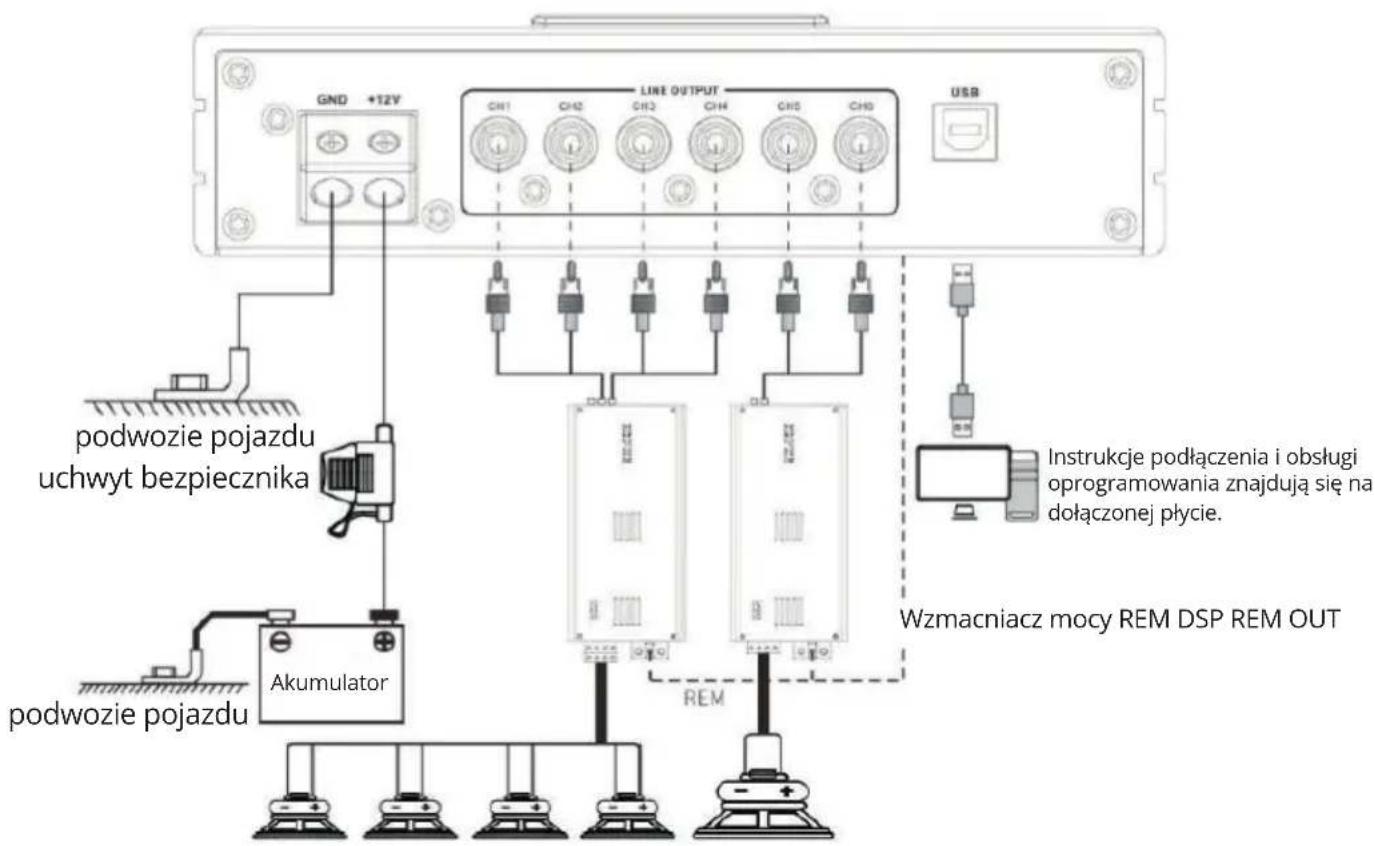

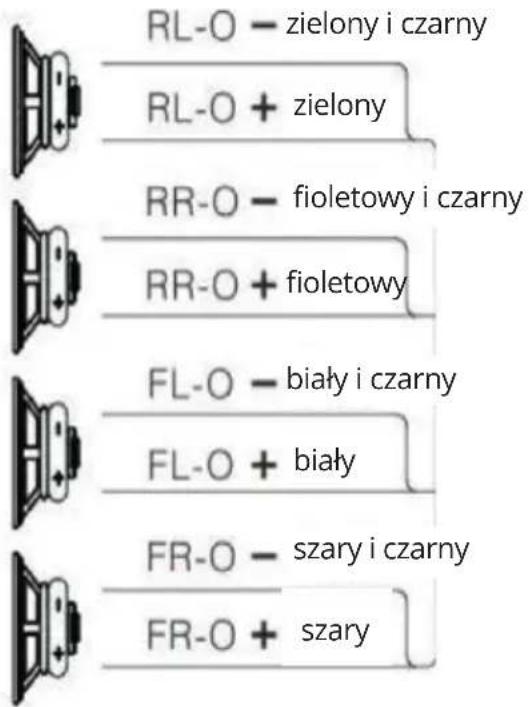

DIAGRAM PRODUKTU

Ochrona środowiska

Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być umieszczany łącznie z innymi odpadami komunalnymi. Podlega on selektywnej zbiórce i recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego. System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został zakupiony.

Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez producenta.

Produkt należy regularnie konserwować (czyścić) we własnym zakresie lub przez wyspecjalizowane punkty serwisowe na koszt i w zakresie użytkownika. W przypadku braku informacji o koniecznych akcjach konserwacyjnych cyklicznych lub serwisowych w instrukcji obsługi, należy regularnie, minimum raz na tydzień oceniać odmiennosć stanu fizycznego produktu od fizycznie nowego produktu. W przypadku wykrycia lub stwierdzenia jakiejkolwiek odmienności należy pilnie podjąć kroki konserwacyjne (czyszczenie) lub serwisowe. Brak poprawnej konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności może doprowadzić do trwałego uszkodzenia produktu. Gwarant nie ponosi odpowiedzialności za uszkodzenia wynikające z zaniedbania.
