Typ produktu	6-portowy switch PoE z 4 portami PoE+ i 2 portami Uplink
Liczba portów	6 (4x RJ45 PoE 10/100/1000, 1x RJ45 Uplink, 1x SFP)
Standard PoE	IEEE 802.3af/at (PoE+), 30 W na port (maks. łączny 60 W)
Przepustowość	12 Gb/s
Metoda transmisji	Store-and-Forward
Tablica MAC	2K, auto-learning i auto-aging
Zasilanie	48–57 V DC / 1,25 A (zasilacz zewnętrzny, nie w zestawie)
Pobór mocy własnej	Maks. 5 W
Wymiary (szer. × wys. × gł.)	118 × 28 × 95 mm (±2 mm)
Waga netto	0,33 kg
Waga brutto	0,53 kg
Zakres temperatur pracy	-10°C do +40°C
Wilgotność względna	20% – 90% (bez kondensacji)
Klasa ochronności	II (EN 62368-1)
Wskaźniki LED	Zasilanie (Power), Link/Act (dla każdego portu), Status PoE
Montaż	Na płaskiej powierzchni lub ścianie (dołączone blachy montażowe)
Zabezpieczenia	Ochrona przeciwprzeciążeniowa i zwarciowa na wyjściach PoE
Zgodność z normami	CE, WEEE
Gwarancja	2 lata od daty produkcji
Czyszczenie i konserwacja	Czyścić suchą, miękką szmatką. Nie używać rozpuszczalników.
Uwagi dotyczące bezpieczeństwa	Nie otwierać obudowy. Urządzenie przeznaczone do pracy ciągłej. Stosować wyłącznie zalecany zasilacz.

Często zadawane pytania - SFG64F1WP PULSAR

Czy switch SFG64F1WP obsługuje kamery IP innej marki niż Pulsar?

Tak, switch jest zgodny ze standardem IEEE 802.3af/at (PoE+), więc będzie współpracować z każdą kamerą IP spełniającą ten standard, niezależnie od marki.

Jaki zasilacz jest wymagany do switcha?

Zalecany zasilacz o napięciu 52 V DC i wydajności prądowej 1,25 A (lub w zakresie 48–57 V DC). Switch nie jest dostarczany z zasilaczem – należy go dokupić oddzielnie.

Ile kamer można podłączyć do switcha?

Switch posiada 4 porty PoE (1–4), do których można podłączyć do 4 kamer IP. Dodatkowo są 2 porty Uplink (RJ45 i SFP) do podłączenia do sieci lub rejestratora.

Jaka jest maksymalna moc na porcie PoE?

Maksymalnie 30 W na port, ale łączna moc wszystkich portów PoE nie może przekroczyć 60 W (ze względu na wydajność zasilacza).

Co oznaczają diody LED na switchu?

Dioda Power (zielona) – świeci przy poprawnym zasilaniu. Na portach PoE: zielona dioda PoE – świeci gdy urządzenie jest zasilane, pulsuje przy zwarciu/przeciążeniu; żółta dioda Link – świeci przy połączeniu 10/100/1000 Mb/s, pulsuje przy transmisji danych. Na portach Uplink: zielona dioda – świeci przy połączeniu 1000 Mb/s; żółta dioda Link – tak samo jak na portach PoE; dioda SFP – świeci przy podłączonym module SFP.

Czy switch można zamontować na ścianie?

Tak, w zestawie znajdują się blachy montażowe umożliwiające przymocowanie switcha do podłoża (ściany lub innej powierzchni).

Jaka jest gwarancja na switch Pulsar SFG64F1WP?

Gwarancja wynosi 2 lata od daty produkcji. Szczegółowe warunki gwarancji dostępne są na stronie www.pulsar.pl.

Co zrobić, gdy switch nie działa po podłączeniu zasilania?

Sprawdź, czy dioda Power LED świeci. Jeśli nie, upewnij się, że zasilacz jest podłączony do sprawnego gniazdka 230 V i że napięcie wyjściowe zasilacza mieści się w zakresie 48–57 V DC. Sprawdź również, czy kabel zasilający nie jest uszkodzony.

Czy mogę podłączyć switch do rejestratora NVR bezpośrednio?

Tak, możesz podłączyć switch do rejestratora za pomocą portu Uplink (RJ45 lub SFP). Porty PoE służą do zasilania kamer, a rejestrator będzie odbierał dane przez Uplink.

Jaka jest maksymalna długość kabla Ethernet dla PoE?

Standardowa maksymalna długość kabla skrętkowego dla PoE wynosi 100 metrów (przy użyciu kabla kategorii 5e lub wyższej).

INSTRUKCJA OBSŁUGI SFG64F1WP PULSAR

Wydanie: 2 z dnia 14.07.2022

Zastępuje wydanie: 1 z dnia 17.06.2021

PL

Cechy:

- Switch 6 portów

4 porty PoE 10/100/1000 Mb/s (transfer danych i zasilanie)

- 30 W dla każdego portu PoE, obsługa urządzeń zgodnych ze standardem IEEE802.3af/at (PoE+)

- Obsługa funkcji auto-learning i auto-aging adresów MAC (tablica wielkości 2K)

• Dodatkowe elementy montażowe

- Sygnalizacja optyczna

• Gwarancja – 2 lata od daty produkcji

Przykład zastosowania.

1. Opis techniczny

1.1. Opis ogólny.

SFG64F1 to 6-portowy switch PoE przeznaczony do zasilania kamer IP pracujących w standardzie IEEE 802.3af/at. Switch na portach od 1 do 4 posiada funkcję automatycznej detekcji urządzeń zasilanych w standardzie PoE/PoE+. Porty UP LINK (oznaczone 5 i SFP) służą do podłączenia kolejnych urządzeń sieciowych (w porcie SFP należy zastosować wkładkę GBIC). Na panelu przednim znajduje się sygnalizacja stanu pracy urządzenia zrealizowana na diodach LED (opis w tabeli poniżej).

Technologia PoE zapewnia połączenie sieciowe oraz obniża koszty instalacji, eliminując potrzebę doprowadzania oddzielnego kabla zasilającego do każdego urządzenia. Oprócz kamer w ten sposób mogą być zasilane urządzenia sieciowe, które korzystają z tej technologii np. telefon IP, access point, router.

1.2 Schemat blokowy.

Rys. 1. Schemat blokowy.

1.3. Opis elementów i złącz.

Tabela 1. (patrz rys. 2)

Element nr (Rys. 2)	Opis
[1]	1 x UP LINK port (SFP)
[2]	1 x UP LINK port (TP)
[3]	4 x PoE port (1÷4)
[4]	Gniazdo zasilania DC
[5]	Dodatkowe elementy montażowe

Rys. 2. Widok switch'a.

1.4. Parametry techniczne

Tabela 2.

Porty	6 portów (4 x PoE + 2 x UP LINK)4 porty PoE 10/100/1000 Mb/s (RJ45)1 port 10/100/1000 Mb/s (TP)1 port 1000 Mb/s (SFP)z automatyczną negocjacją szybkości połączeń, automatycznym krosowaniem Auto MDI/MDIX
Zasilanie PoE	IEEE 802.3af/at (porty1÷4), 52 V DC / 30 W na każdy port *
Protokoły, Standardy	IEEE802.3, 802.3u, 802.3x CSMA/CD, TCP/IP
Przepustowość	12 Gb/s
Metoda transmisji	Store-and-Forward
Optyczna sygnalizacja pracy	Zasilanie switch'a;Link/Act;PoE Status
Zasilanie	48-57 V DC; 1,25 A max.
Pobór mocy na potrzeby własne	5 W max.
Warunki pracy	Temperatura: -10°C ÷ +40°C, wilgotność względna 20%...90%, bez kondensacji

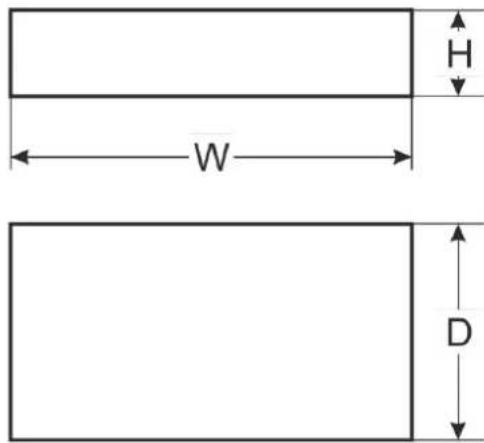

Wymiary	W=118, H=28, D=95 [+/- 2mm]
Akcesoria dodatkowe	blachy mocujące do podłoża
Waga netto / brutto	0,33 / 0,53 [kg]
Klasa ochronności EN 62368-1	II (druga)
Temperatura składowania	-20°C ÷ +60°C
Deklaracje	CE

* podana wartość 30 W na port jest wartością maksymalną. Sumaryczny pobór mocy nie powinien przekroczyć 60 W.

2. Instalacje

2.1. Wymagania

Urządzenie powinno być zamontowane w pomieszczeniach zamkniętych o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C. Należy zapewnić swobodny dostęp powietrza do urządzenia. W przypadku zamontowania urządzenia w obudowie, należy zapewnić swobodny konwekcyjny przepływ powietrza przez otwory wentylacyjne obudowy.

Przed przystąpieniem do instalacji, należy sporządzić bilans obciążenia Switcha. W zależności od zastosowania, należy dobrać odpowiedni zasilacz (zalecany 52 V; 1,25 A) Podana wartość obciążania 30 W na port jest wartością maksymalną odnoszącą się do pojedynczego wyjścia. Sumaryczny pobór mocy nie powinien przekroczyć 60 W i jest uzależniony od wydajności prądowej zasilacza, uwzględniając pobór mocy na potrzeby własne urządzenia. Zwiększone zapotrzebowanie na moc szczególnie widoczne jest w przypadku stosowania kamer wyposażonych w grzałki lub reflektory podczerwieni - w chwili załączenia tych elementów wzrasta gwałtownie pobór mocy, co może mieć wpływ na nieprawidłowe działanie switch'a. Ponieważ urządzenie przeznaczone jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Instalacja elektryczna powinna być wykonana według obowiązujących norm i przepisów.

2.2. Procedura instalacji

1. Podłączyć switch do zasilacza.
2. Podłączyć zasilacz do gniazda AC 230 V.
3. Podłączyć przewody kamer do złącz RJ45 (złącza PoE).
4. Sprawdzić sygnalizację optyczną pracy switch'a (patrz tabela 3).

Przykłady podłączenia:

3. Sygnalizacja pracy.

Tabela 3. Sygnalizacja pracy
SYGNALIZACJA OPTYCZNA ZASILANIA SWITCH'a

DIODA LED ZIELONA (Power)Sygnalizacja zasilania switch'a

PWR

Nie świeci - brak napięcia zasilania switch'aŚwieci - switch zasilany, poprawna praca

SYGNALIZACJA OPTYCZNA NA PORTACH PoE (1÷4)

DIODA LED ZIELONASygnalizacja zasilania PoEna portach RJ45		Nie świeci - brak zasilania na porcie RJ45 (nie podłączono urządzenia luburządzenie podłączone nie jest zgodne ze standardemIEEE802.3af/at)Świeci - zasilanie na porcie RJ45Pulsuje - zwarcie lub przeciążenie wyjścia
DIODA LED ŻÓŁTA (LINK)Sygnalizacja stanu połączeniaurządzeń sieci LAN10/100/1000 Mb/soraz transmisji danych		Nie świeci - brak połączeniaŚwieci - podłączone urządzenie 10/100/1000 Mb/sPulsuje - transmisja danych

SYGNALIZACJA OPTYCZNA NA PORTACH UP LINK

DIODA LED ZIELONA		Nie świeci - brak połączenia / podłączone urządzenie 10/100 Mb/sŚwieci - podłączone urządzenie 1000 Mb/s
DIODA LED ŻÓŁTA (LINK)Sygnalizacja stanu połączeniaurządzeń sieci LANoraz transmisji danych		Nie świeci - brak transmisji danychŚwieci - podłączone urządzenie 10/100/1000 Mb/sPulsuje - transmisja danych
DIODA LED ZIELONA (SFP)Sygnalizacja stanu połączeniaurządzeń sieci LAN, oraztransmisji danych.		Nie świeci - brak podłączonego urządzeniaŚwieci - podłączone urządzeniePulsuje - transmisja danych

OZNAKOWANIE WEEE

Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi odpadami. Według dyrektywy WEEE obowiązującej w UE dla zużytego sprzętu elektrycznego i elektronicznego należy stosować oddzielne sposoby utylizacji.

W Polsce zgodnie z przepisami o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza się pozbyć tego produktu, jest obowiązany do oddania ww. do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są m. in. przez sprzedawców hurtowych i detalicznych tego sprzętu oraz gminne jednostki organizacyjne prowadzące działalność w zakresie odbierania odpadów. Prawidłowa realizacja tych obowiązków ma znaczenie zwłaszcza w przypadku, gdy w zużytym sprzęcie znajdują się składniki niebezpieczne, które mają negatywny wpływ na środowisko i zdrowie ludzi.

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl ZOBACZ
